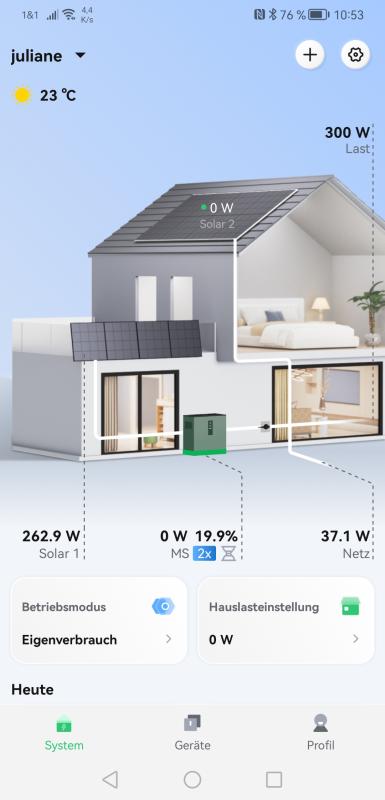

Ist die S-Miles-Home V1.4.0 (vormals Balkony) gestartet, werden im Bild mit Haus rechts oben
ein + im Kreis-Symbol und ein Zahnrad angezeigt.
18.03.25: S-Miles-Home Vers. 1.5.0:
|
Photovoltaik Teil 5-a: Systemeinstellungen (ste): hptest/voltaik/voltaik-3-a.htm Letzte Änderung: 06.05.25/28.04.25/Beginn 07.08.24 (C) Dr. Juliane Hehl Impressum gem. DSGVO zurück zu Teil 5 - Webseite Juliane - zur Übersicht - Photovoltaik Stichwörter - zu Teil 6 Arbeiten an einer Photovoltaikanlage erfordern fachliche Kompetenz und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder besser die Finger davon zu lassen und zu einer Photovoltaik-Firma zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr und Haftung! Etliche Hinweise können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich jede Haftung dafür abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko. |
| Übersicht Photovoltaik Teil 5-a: |
|
5. Systemeinstellungen (ste): Stand 03.01.2024:

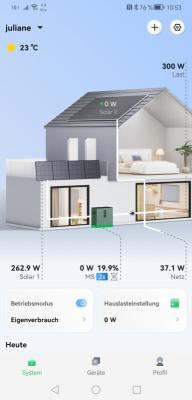

Ist die S-Miles-Home V1.4.0 (vormals Balkony) gestartet, werden im Bild mit Haus rechts oben ein + im Kreis-Symbol und ein Zahnrad angezeigt. 18.03.25: S-Miles-Home Vers. 1.5.0: |
|
|

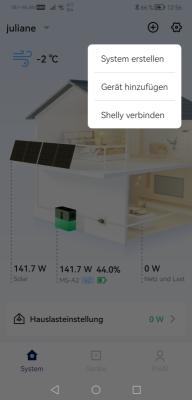

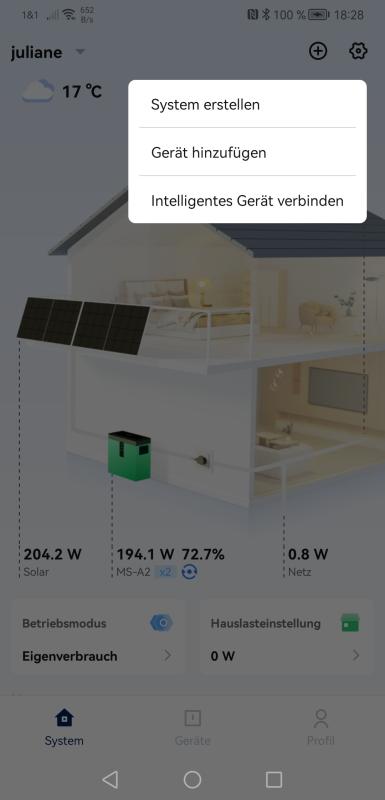

Klickt man das (+) Symbol an, öffnete ein Popup-Fenster: System erstellen, Geräte hinzufügen, Shelly verbinden. "Shelly verbinden" wurde durch "Intelligentes Gerät verbinden" ersetzt. |
 |
|

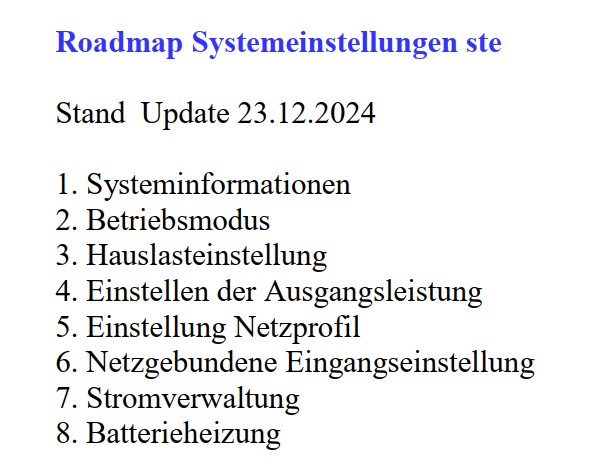

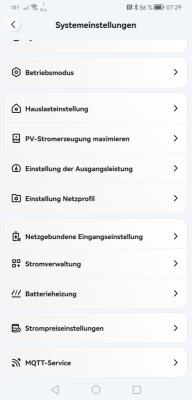

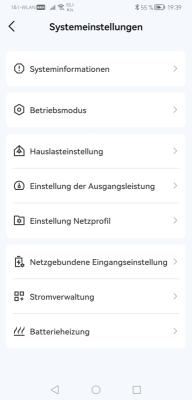

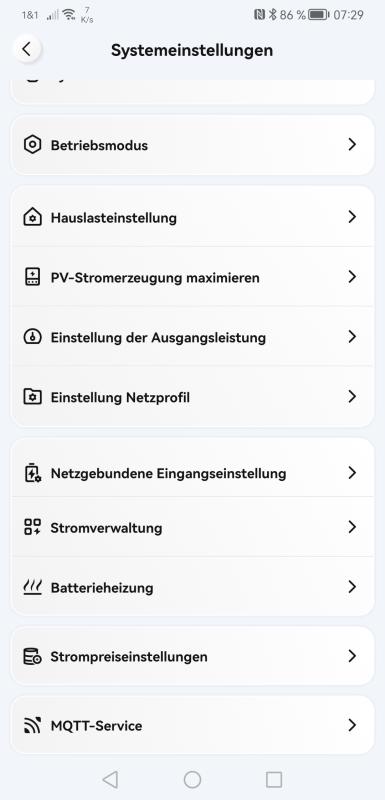

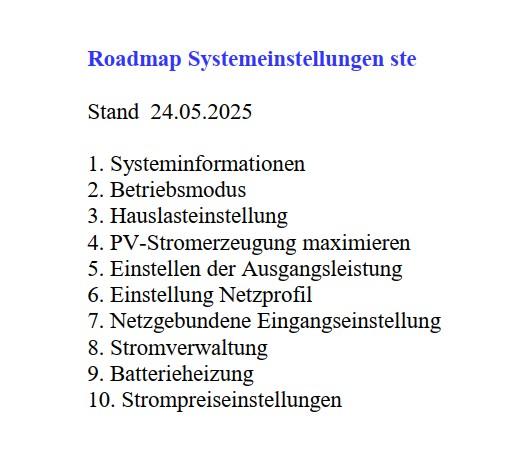

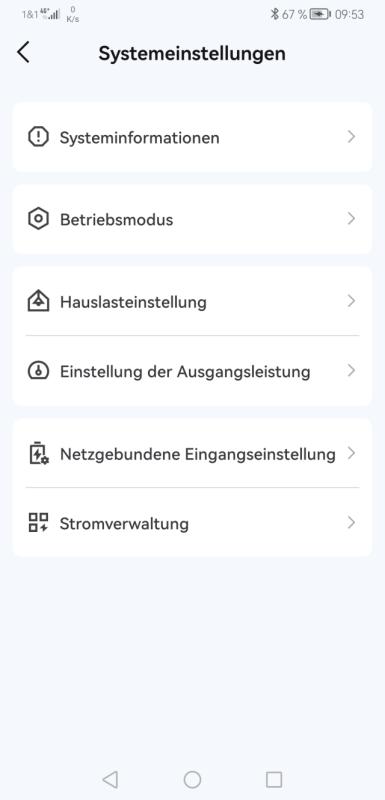

Im Hausbild rechts oben das Zahnrad anklicken: Die Menüs der Systemeinstellungen (ste) werden angezeigt. 1. Bild: vor dem Update, 2. Bild nach dem Update. Hinzu gekommen ist in der App S-Miles Home Version 1.4.0 das 8. Menü: Batterieheizung. Update 22.02.2025: App S-Miles Home Version 1.5.0 neu: das 9. Menü: Strompreiseinstellungen. |
 |
 |
 |
 |
|

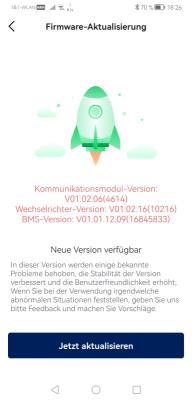

Die Firmware des ersten MS-A2 Speichers wurde am 03.11.2024 aktualisiert. Bei pvexpress findet man das MS-A2 V202401217.pdf vom 17.12.2024, hier als Pdf. Ein roter Punkt bei Geräte/Geräteeinstellung/Firmware-Aktualisierung zeigte den neuen Update an. Die Firmware des 2. Speichers wurde am 23.12.2024 upgedatet. |
 |
 |
|

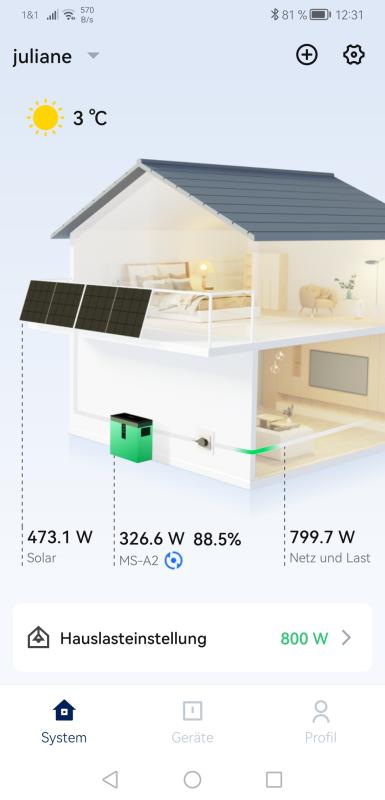

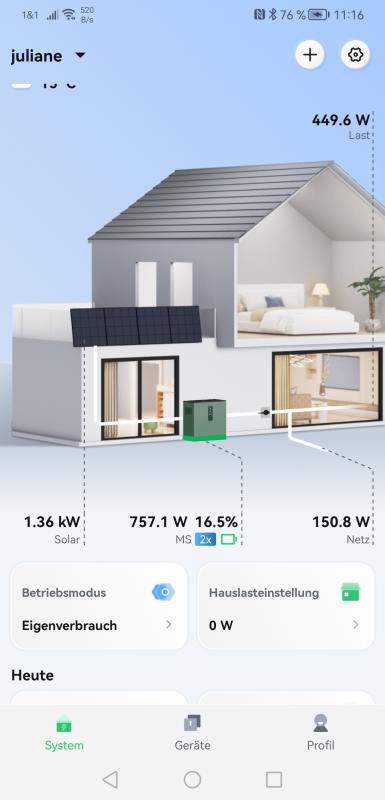

Hausbild: Daten aktualisieren:

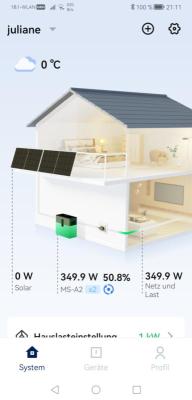

Die Daten in den Hausbildern werden nicht aktualisiert. Zum Aktualisieren der Daten das Haus im Handy-Bild etwas nach unten ziehen, bis sich der Richtungspfeil dreht und zum Aktualisieren wieder loslassen. Schiebt man das Hausbild etwas nach oben, bis die Zeile "Hauslasteinstellungen" verschwindet, erscheint "Heute" mit den Watt-Stunden Wh für Ertrag, Entladen und Aufladen. Schiebt man das Hausbild ganz nach oben, erscheint das Menü Historische Daten (hsd). Es gibt eine tägliche Übersicht über den Ertrag, Entladen und Aufladen des Speichers (Wh). Mit dem Februar-2025-Update wird nun beim Ertrag mit dem eingegebenen kWh-Preis der Strompreis berechnet. Eine neue Rubrik ist die produzierte Energie/Preis vom Monat, Jahr und Gesamt. Historische Daten (hsd) als Grafik: Man kann für die Grafik der Leistung (Wh) wählen: Tag, Monat, Jahr und Gesamt. Und ein Kalender steht auch zur Verfügung. gelbe Linie: Solarleistung, grüne Linie: Akkuladung und blaue Linie: Hauseinspeisung. |

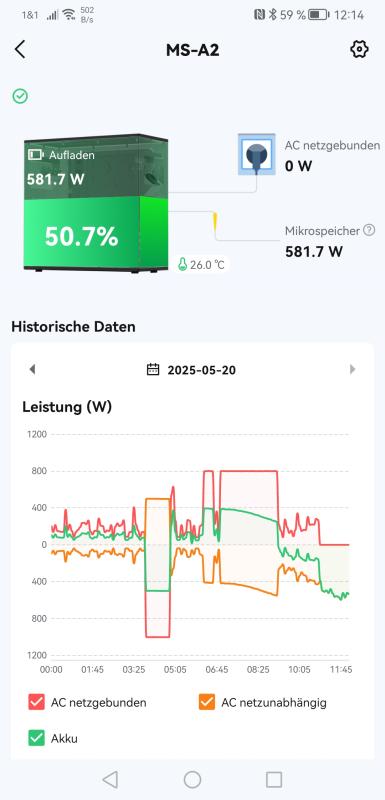

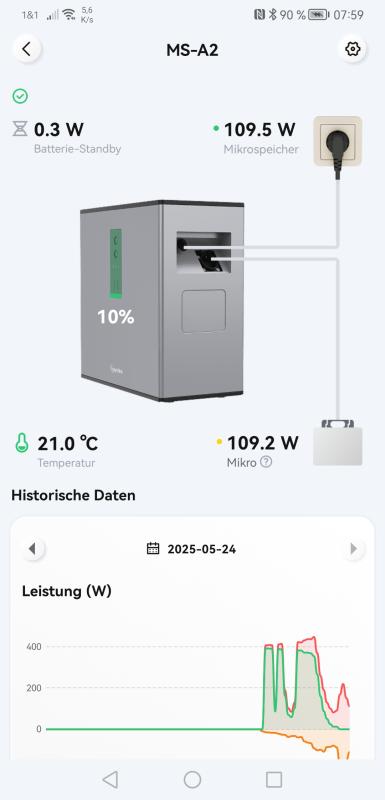

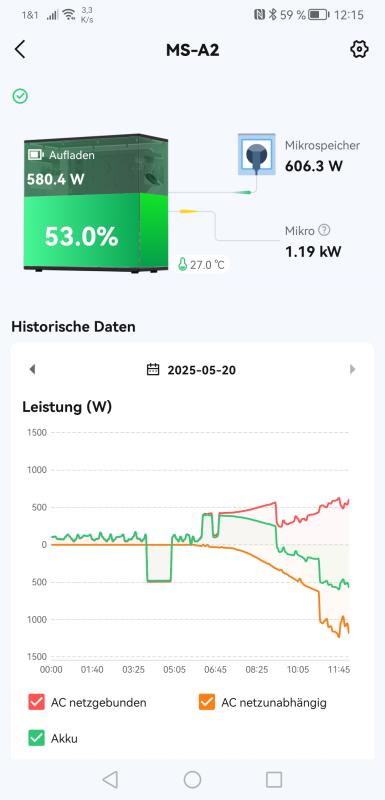

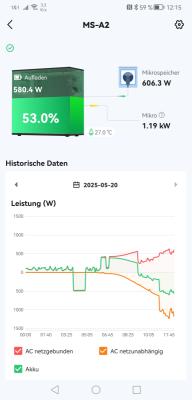

| Bilder: Historische Daten (hsd) |
 |
 |
| SOC = State of Charge (Ladezustand):

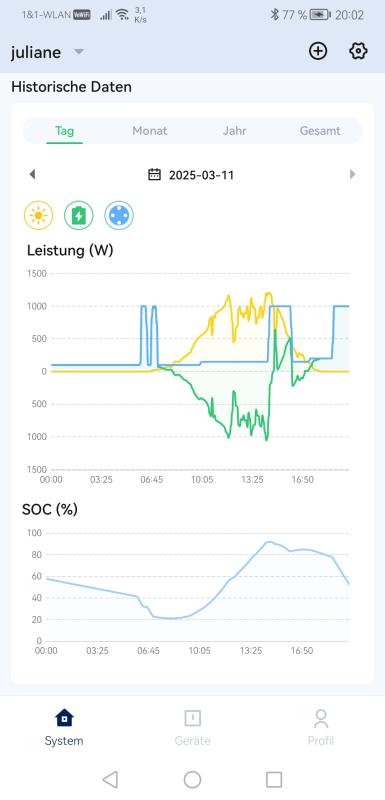

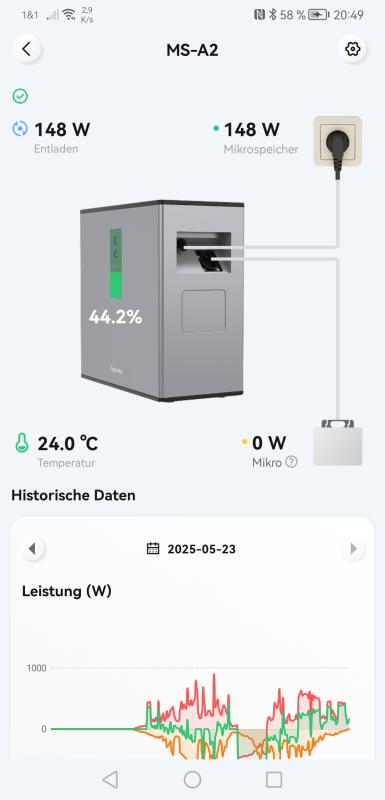

Schiebt man das Hausbild ganz nach oben, gibt es eine neue Grafik SOC(%) (SOC = State of Charge in %). Das ist die verfügbare Kapazität in Prozent im Verhältnis zum Maximalwert 100. |
 |
|
5.1 Systeminformationen:
App S-Miles Home: Hausbild oben rechts: Zahnrad: Systemeinstellungen -> Systeminformationen: Die sind eigentlich unwichtig, Name der Anlage, Adresse, Zeitzone, Land. |
|
|

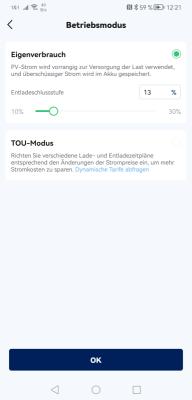

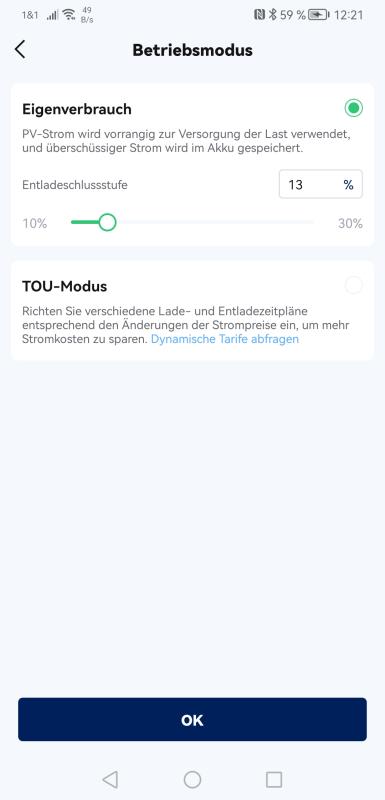

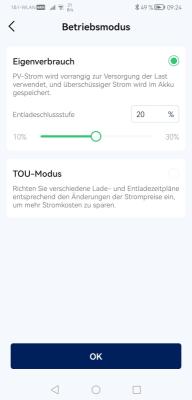

5.2 MS-A2: Betriebsmodus: Eigenverbrauch - Entladeschlussstufe:
Die Entladeschlussstufe (Entladegrenze) kann zwischen 10% und 30% eingestellt werden. Ich wählte 10%, da dann eine höhere Solarleistung von den zwei Speichern aufgenommen werden kann. Minimaler Batterie-Ladezustand > 10% (Entladegrenze): Es wird die Hauslast mit z.B. eingestellten 200W mit PV-Strom versorgt, wobei der überschüssige Solar-Strom die Batterie lädt. Batterie-Ladezustand kleiner 15% (Entladegrenze): Es wird die Batterie bevorzugt mit Solarstrom bis über die Entladestufe geladen. siehe optimale Lebensdauer des LiFePO4-Akkus. |
 |
|
|
|

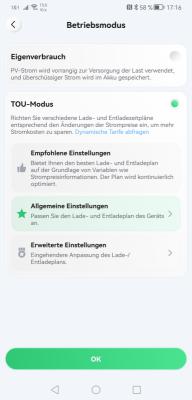

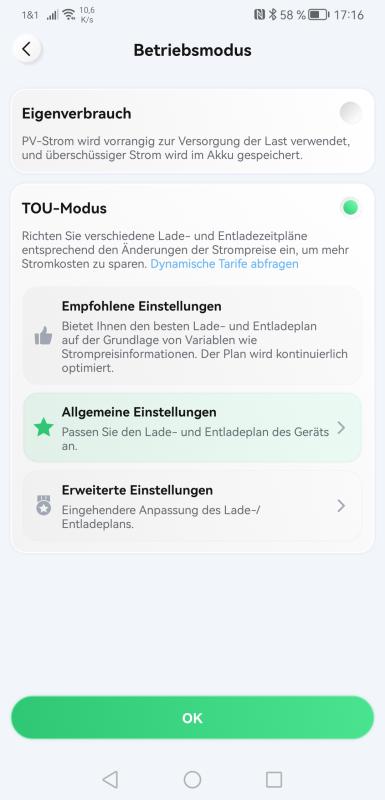

5.2.1 MS-A2: TOU-Modus (Time of Use) im Betriebsmodus:

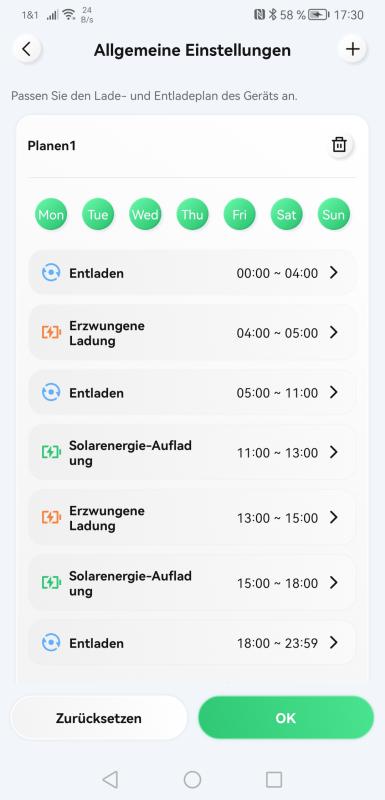

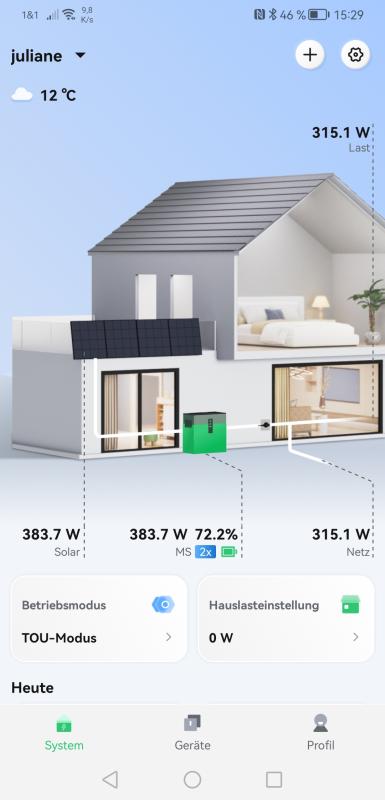

Mit dem Speicherupdate vom 25.12.2024 ist das Menü TOU-Modus (Time of Use) im Menü Systemeinstellungen - Betriebsmodus dazu gekommen. Gibt es variable Strompreise, können verschiedene Lade- und Entladezeitpläne eingerichtet werden. Allerdings sind die vielen Einstellmöglichkeiten verwirrend und man wird zum Sklaven der Zeiteinteilung des Stromverbrauches. Allerdings könnte man im TOU-Modus die Hauslast im Sommer mit 100 W die ganze Woche einstellen (zu komplexe Einstellungen). |
|
|
5.3 MS-A2: Hauslasteinstellung: 0 - 800 W:

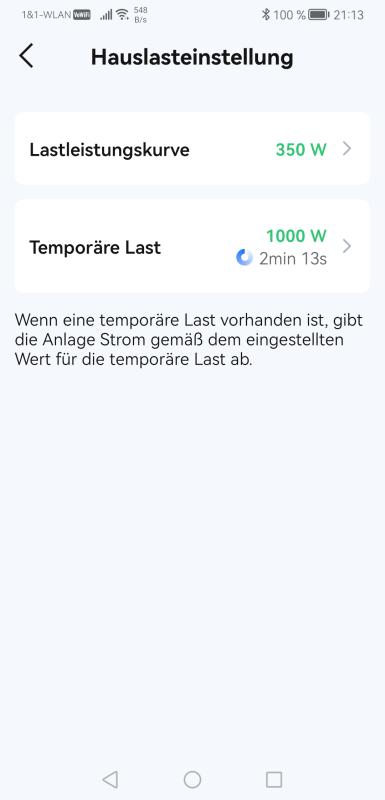

Es gibt zwei Menüs: Lastleistungskurve und Temporäre Last (alt Temporäres Laden): . Lastleistungskurve: 0 - 800 W jede Woche - Zeitraum - Leistung für die 7 Tage je eine unterschiedliche Last von 00:00 - 23:59 Uhr Einstellmöglichkeiten: Leistung: 1 W - 800 W, siehe auch Hinweise/Lebensdauer Hauslasten können nach dem Februar-Update 2025 nur noch bis 800 W eingestellt werden, ebenso über die Temporäre Last. |
|
 |
|
|
|
Beispiele: In den Tagen vom 01.11. bis 07.11.24 war immer Nebel, fast keine Solarleistung.

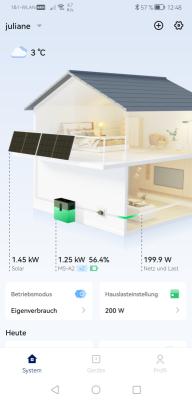

Hauslasteinstellung/Lastleistungskurve 200 W: 07.11.24 / 10:28 Uhr: 16,8 W Solar, 1282,7 W aus Speicher MS-A2 (Ladezustand 95,9 %) (blaues Rad dreht, Entladung), 199,5 W eingespeist Netz und Last(Haus) 25,9 W Solar, 173,5 W aus Speicher MS-A2 (Ladezustand 93,7%) (blaues Rad dreht, Entladung), 199,4 W Netz und Last (Haus) |
 |
|

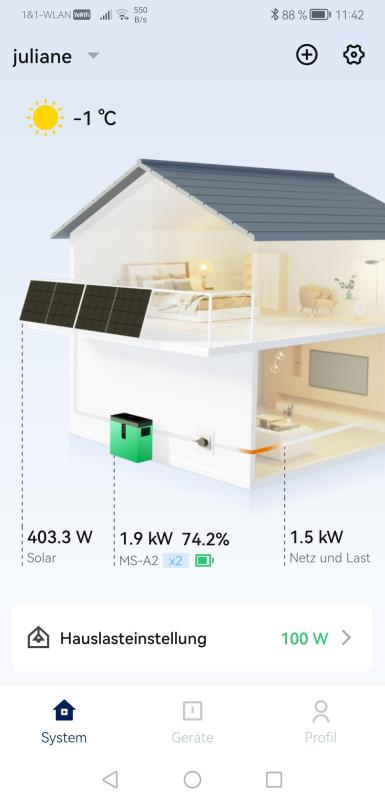

Hauslasteinstellung 100 W:
06.11.24 / 09:48 Uhr: 50,4 W von Solar, 49,7 W aus Speicher MS-A2 (Ladezustand 68,0%) (blaues Rad dreht, Entladung, 100,1 W Netz und Haus 07.11.24 / 11:12 Uhr: 32,1 W von Solar, 67,8 W aus Speicher MS-A2 (Ladezustand 92,3%) (blaues Rad dreht, Entladung, 99,9 W Netz und Haus |
|
 |
|
Hauslasteinstellung 0 Watt:

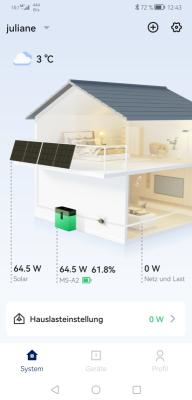

Am 11.11.2024 war mittags (12:43 Uhr) dichter Nebel, die 2 Solarmodule lieferten nur 64,5 W, die wegen Hauslasteinstellung 0 W zur Ladung des Speichers verwendet wurden. Um 16:46 Uhr hatte der Wechselrichter abgeschaltet. |  |
 |
|
Hauslasteinstellung 20 W:
03.11.24 / 14:27 Uhr: 239,1 W von Solar, 219,1 W in Speicher MS-A2 (Ladezustand 37,4%) (blaues Rad dreht: entlädt), 20 W Netz und Haus |
 |
|
Hauslasteinstellung 0 W:
07.11.24 / 10:57 Uhr: 30,4 W von Solar, 30,4 W in Speicher MS-A2 (Ladezustand 92,2%) 0 W Netz und Haus 07.11.24 / 19:47 Uhr: 0 W von Solar, 0 W in Speicher MS-A2 (Ladezustand 59,2%) 0 W Netz und Haus |
 |
|

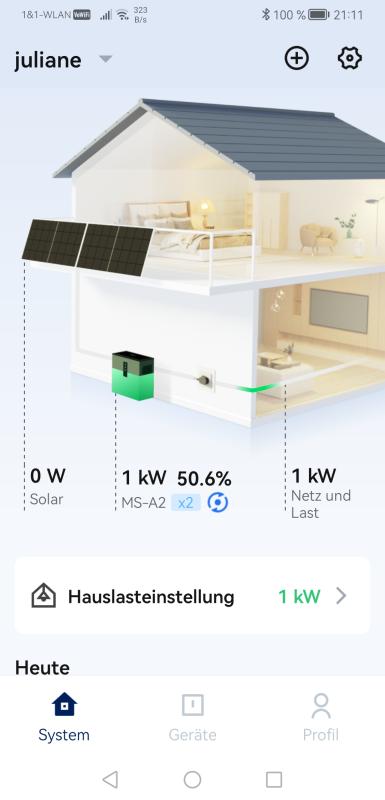

5.3.1 MS-A2: Temporäre Last: 0 - 1000 W:
Temporäre Last (alt: Temporäres Laden): 0 - 1000 W: Der alte Begriff war falsch (siehe "Der Kanal": https://youtu.be/bgF08m-51bw) besser: "temporär erhöhte Einspeisung ins Hausnetz oder "um den kurzfristigen Energiebedarf im Hausnetz zu decken:" (grünes Batteriesymbol: lädt) Nach dem Dezember-Update 2024 ist Temporäres Laden durch Temporäre Last ersetzt. Nach dem Februar-2025-Update können nur 800 Watt Hauslast eingestellt werden. |
 |
 |
|
Beachten:
Einschalten: Damit keine kurze Einspeisung ins AC-Netz erfolgt (Strom verschenkt), sollte man zuerst mit Elesion und WLAN-Steckdose das Gerät einschalten. Dann mit der S-Miles Home App die temporäre Last aus den Speichern, z.B. max 1000 W einstellen. Ausschalten Temp. Last mit der S-Miles Home App ausschalten, dann das Heizgerät mit der Elesion App ausschalten. Sonst wird der Solarstrom ans 230V-Netz verschenkt. |
|
5.3.2 MS-A2: Beispiele Temporäre Last:

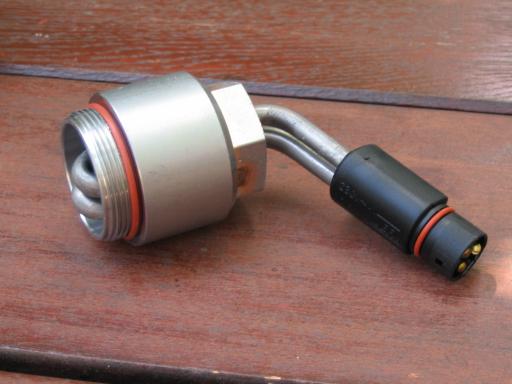

Die 230 V-Motorvorwärmung von DEVA bei bei meinem G55AMG benötigt 600 Watt. Wenn ich z.B. zum Einkaufen nur Kurzstrecke fahre, wird 1 Stunde vorher das Kabel angesteckt. Die Hauslasteinstellung stellte ich auf 600 Watt ein oder man wählt Temporäre Last. |
 |
|
|
|
Meine Geräte:
Computeranlage (2 Bildschirme) 120 W Eierkocher 400 W Fernseher 60 W Kaffeemaschine brüht 1375 W Motorvorwärmung G55AMG 600 W Licht LED 50 W Mikrowelle alt 1216 W Wasserkocher 2050 W Trotec-Heizlüfter 1000 W |
|
5.3.3 MS-A2: Beispiel Elektro-Zusatzheizung Bad:

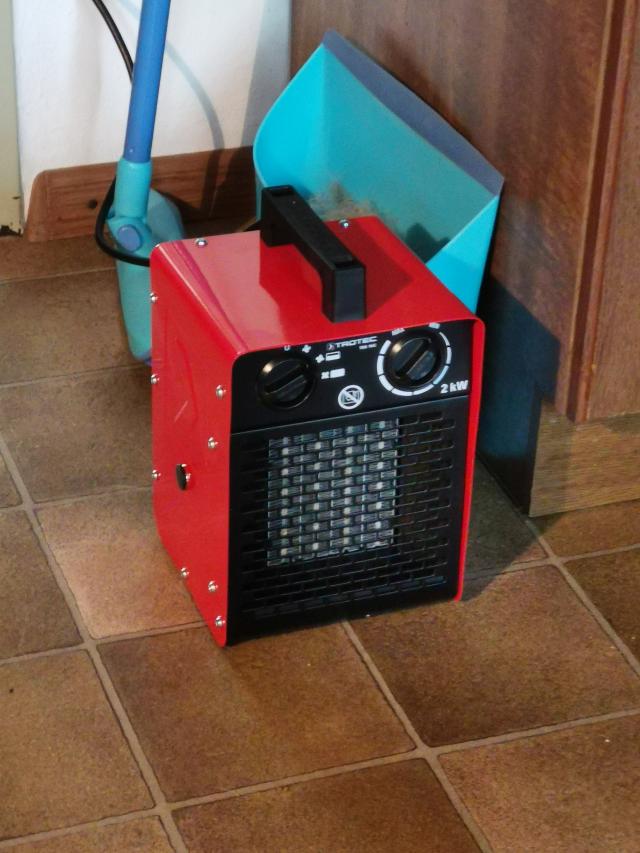

Im Bad hatte ich tagsüber nur 21 Grad Raumtemperatur eingestellt. Vor dem Zubettgehen und in der Früh nach dem Aufstehen schaltete ich für etwa 10 Min. meinen kleinen https://de.trotec.com/shop/keramik-heizlüfter-tds-10-c.html TDS 10C mit halber Leistung 1000 W ein, dann hatte ich angenehme 24-25 Grad C. im Bad, siehe Trotec-Heizwürfel: /hdg/heizung2.htm#b9 . |
 |
 |
|
Inzwischen hatte ich einen Kippschalter auf der Gehäuse-Rückseite eingebaut. Wegen der Unterputz-Doppelsteckdose im Bad konnte ich da keine WLAN-Steckdose verwenden. Als Hauslast hatte ich 350 Watt eingestellt (Grundlasteinspeisung), als Temporäre Last 800 Watt für die 30 Minuten. Allerdings kann ich dafür nicht den TOU-Modus verwenden, da meine Aufsteh-Zeiten jeden Tag anders sind (bin ja nicht mehr berufstätig). Am 18.02.2025 waren die Speicher Nachmittags zu 94% voll und ich benützte die Heizwürfel als Raumheizung mit Temporärer Last 1000 W für die max. 120 Min.. Nach dem Februar-Speicher-Update 2025 sind nur noch 800 W möglich.. |
 |
 |
 |
|
5.3.4 Besonderheiten Hauslasteinstellung:
|
|

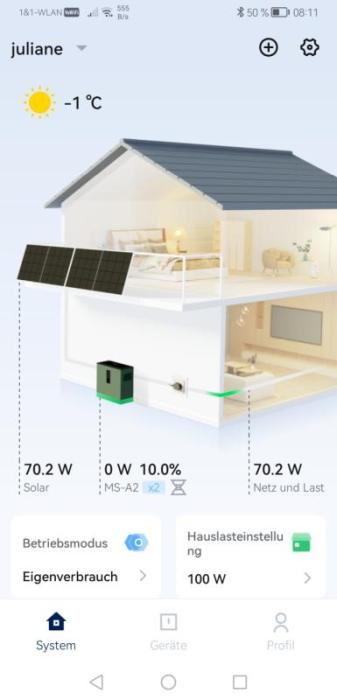

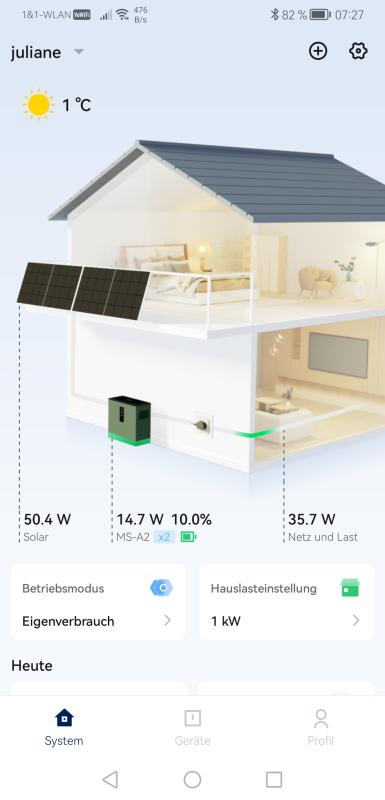

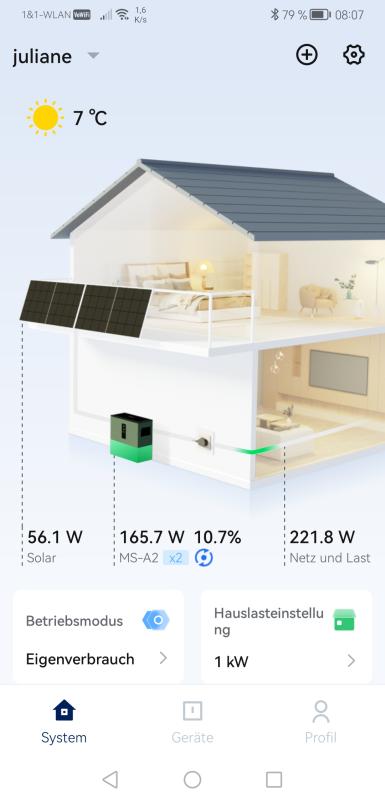

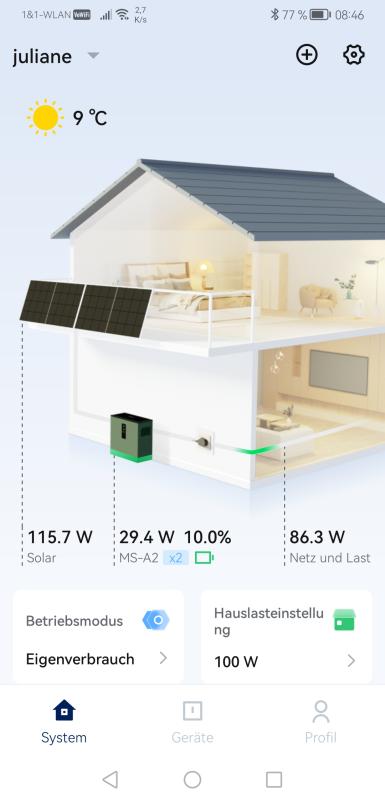

Ist die Ladungskapazität der beiden Speicher auf wenige Prozent vor der minimalen Entladeschlussstufe von 10% abgesunken, wird die Hauslast zunehmend verkleinert. In der Früh (am 07.04.25, Sommerzeit 08:10 Uhr) beträgt die Solarleistung z.B. nur 70,2 W, die dann bei 10% Speicherladung als verringerte Hauslast (eingestellt auf 100 W) verwendet wird. |
 |
|
5.3.5 Besonderheiten Temporäre Last
Ist die Ladungskapazität der beiden Speicher auf wenige Prozent vor der minimalen Entladeschlussstufe von 10% abgesunken, wird die Temporäre Last von 800 W zunehmend verkleinert. |
 |
 |
 |
 |
|
5.4 MS-A2: Einstellung der Ausgangsleistung: 2024
2024 beträgt die gesetzlich begrenzte Ausgangsleistung des MS-A2 nur 800 W (3,48 A) für die max. Einspeisung übers Hausnetz in eine Phase des AC-Netz der Stromanbieter bei Balkonanlagen. Mit dem Schieberegler konnte man den Bereich von 100 W bis 1000 W einstellen. |
 |
|
|
|
Ausgangsleistung 2025:

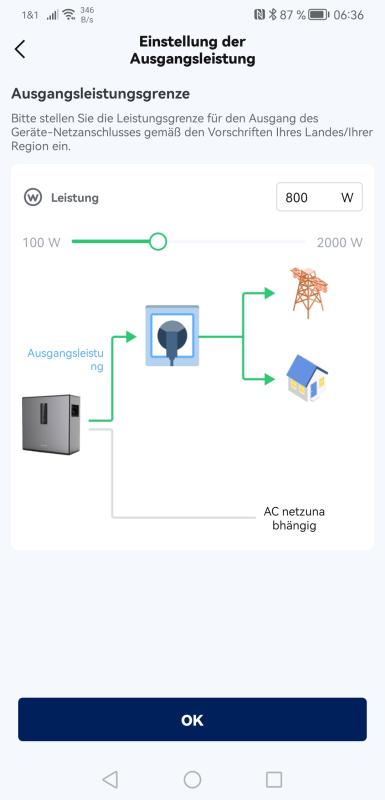

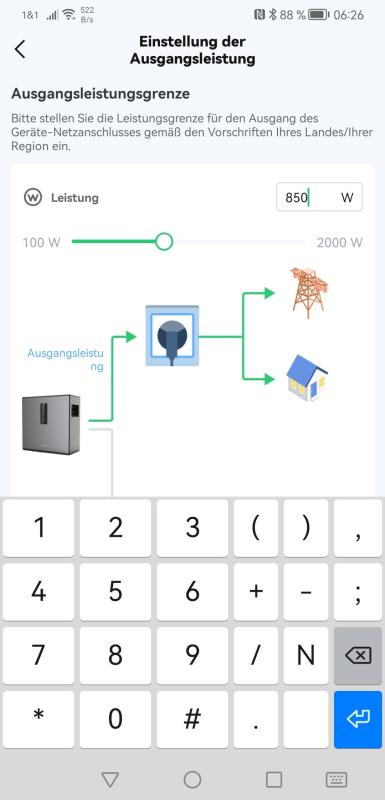

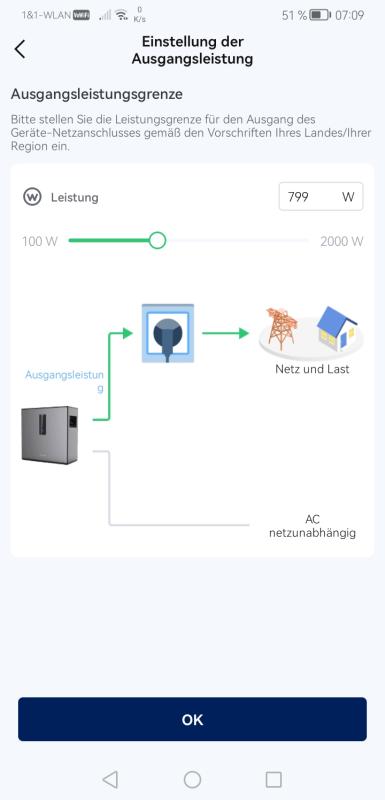

Am 01.05.25 wird in der App S-Miles Home Version V1.5.2 vom 23.04.25 bei den Systemeinstellungen vom MS-A2 im Menü Einstellung der Ausgangsleistung der Bereich 100 bis 2000 W mit dem Hinweis auf die Landesvorschriften angezeigt. |
 |
|
5.5 MS-A2: Netzgebundene Eingangseinstellung: 1000 bzw. 2000 W:
Die Max. Ladeleistung in den/die Speicher aus dem AC-Hausnetz konnte vor dem Dezember-Update nur auf 1000 W (4,35 A) eingestellt werden. Nach dem Dezember-Update sind nun bis zu 2000 W (8,7 A) möglich. |
 |
 |
|
Schieberegler verschieben oder direkt die Wattzahl eingeben. Dann müssen die Stromverwaltung und "jetzt aufladen" eingeschaltet werden. siehe auch voltaik-6.htm#b61 |
 |
 |
 |
|
Siehe den Hinweis von https://pvexpress24.de/industrie/hoymiles-ms-a2/...
Inzwischen ist die Vernetzung mit 2x Hoymiles MS-A2 möglich. Dadurch verdoppelt sich die Akku Kapazität auf 4,48 kWh und die Eingangsleistung von 1800 W auf 2800 W. Bei AC Laden verdoppelt sich die Leistung von 1000 W (4,35 A) auf 2000 W (8,7 A) maximal. Vor der Einstellung bitte unbedingt die Leitung überprüfen, ob der Leitungsquerschnitt für 2000 W = 2,5 mm2 beträgt. Das wären dann 8,695 A. Und da würde ich eine wenig belastete Phase eines Drehstromanschlusses zum Laden verwenden. Am 27.12.2024 war die Speicherkombination mit neuer Einspeiseleitung 2,5 mm2 in eine Perilex-Steckdose im Wintergarten, Drehstromphase L1, installiert. |
|
5.6 MS-A2: Stromverwaltung: Speicher laden: 03.11.2024
|
|

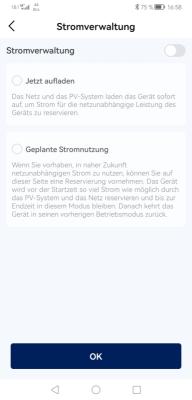

Die Stromverwaltung in den Systemeinstellungen mit dem Schiebeschalter einschalten (Symbol wird grün). Man kann nun zwischen Jetzt aufladen und geplante Stromnutzung wählen. Bilder vor dem Update im Dezember 2024. |
|
 |
 |
|
|
Mit dem neuen Update im Dezember 2024 ist das Menü Backup-Gerät dazu gekommen. Das daneben stehende Menü Gesamte Anlage anklicken. Nun kann Gesamte Anlage oder Slave ausgewählt werden. Dann Jetzt aufladen oder Geplante Stromnutzung anklicken. Die 2 Speicher (MS-A2) können nun mit 2000 Watt aus dem AC-Netz geladen werden, siehe Teil 8 Abschnitt 6.1. |
|
Die Hauslasteinstellung stellt man auf 0, wenn keine Solarleistung wie am 03.11.24 um 17 Uhr vorliegt. Der 1. Speicher hatte nur noch 41% (Lieferzustand, beste Lagerung (nicht angeschlossen). Ich stellte 1000 W ein. 6 Minuten später hatte er schon 42,7% und gegen 21 Uhr schaltete ich die Speicherladung aus, da der Speicher zu 93,3% voll war. Man sollte bei LiFePO4-Speichern unter 90% bleiben, siehe Lebensdauer . Die Hausleistung stellte ich in der Früh testweise auf 200 Watt. |
 |
|
|
5.7 MS-A2: Speicher-Batterieheizung:
Der Hoymiles Speicher hat eine eigene Heizung (ca. 30 W laut Der Kanal), damit die LiFePO4-Batterie im optimalen Temperaturbereich geladen/entladen wird. Im Hausbild oben rechts Zahnrad, Systemeinstellung, Batterieheizung Mit Schiebeschalter einschalten (grün). |
 |
|
|
|

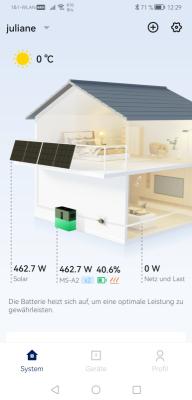

Am 03.01.24 war mittags Sonnenschein und die Anlage lieferte bis zu 600 W. Beim Hausbild entdeckte ich das rote Batterie-Heizungssymbol neben dem grünen Batterie-Ladesymbol. Anscheinend war im Wintergarten nachts doch die Batterie unter 15 Grad C. abgekühlt und zum Laden wurde die Heizung eingeschaltet. Zitat Wikipedia: Durch das Laden bei niedrigen Temperaturen tritt meist eine starke Alterung auf, die mit irreversiblem Kapazitätsverlust einhergeht. |
 |
|
Das Batterie-Heizungssymbol ist manchmal auch im Speicherbild bei der Ladung vorhanden (oben ganz links, Speicher Nr.2). |
 |
|

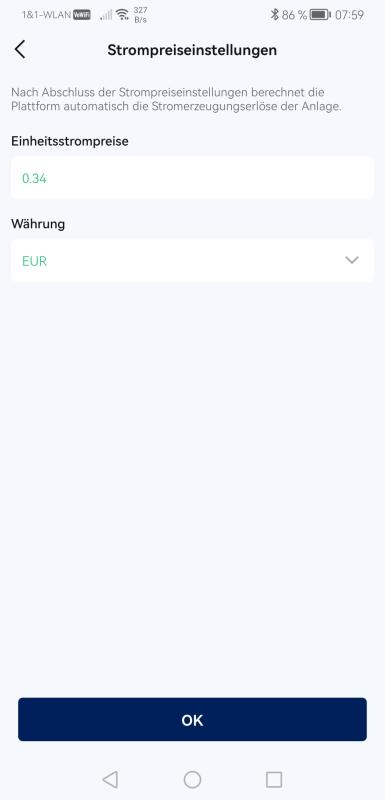

5.8 Strompreiseinstellungen:
Mit dem Update gab es ein 9. Menü in den Systemeinstellungen: die Strompreiseinstellungen: Nach Abschluss der Strompreiseinstellungen berechnet die Plattform automatisch die Stromerzeugungserlöse der Anlage. Ich setzte mal den kWh-Preis ohne die anderen Gebühren ein. |
 |
|
6. Speicher MS-A2 zerlegen:
https://www.youtube.com/watch?v=3aTiJ9B7P5k vom Youtube-Kanal @tepto_GmbH. https://www.tepto.de |
|

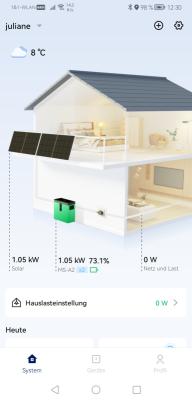

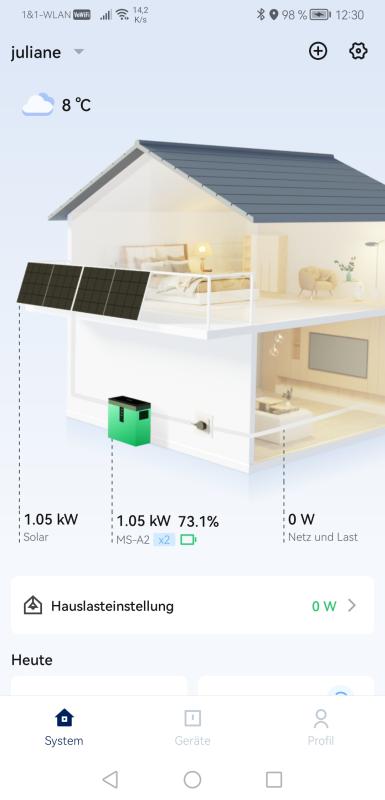

7. MS-A2: Hoher Solarertrag: 30.11., 16.12.2024, 29.01.2025:

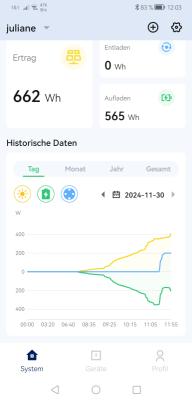

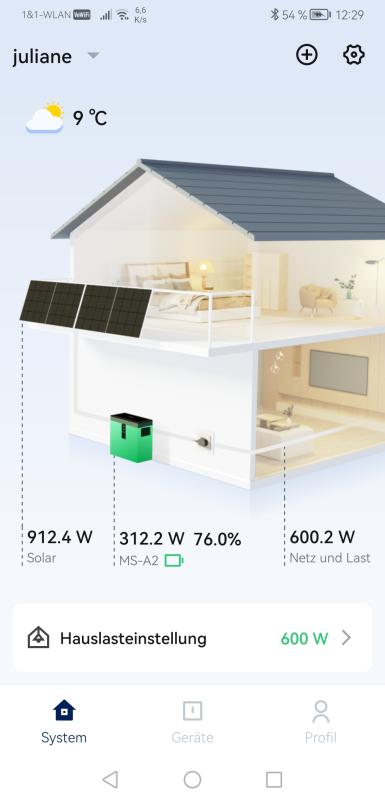

Am 30.11.2024 war nun ein sonniger und kalter Tag und meine beiden Balkonanlagen (je 2 Solarmodule) füllten den MS-A2-Speicher mit der Hauslasteinstellung 0 Watt (0-Einspeisung). Als der Speicher mittags zu 90% geladen war, setzte ich die Hauslast von 0 auf 800 W, der Verbrauch da hoch war. Am 16.12.2024 hatte ich Mittags gegen 12:30 Uhr bisher den höchsten Ertrag von 912,4 W. Und am 29.01.2025 nun erstmalig 1050 kWh Ertrag, die meine 2 Speicher auffüllten. |
 |
 |
 |
|

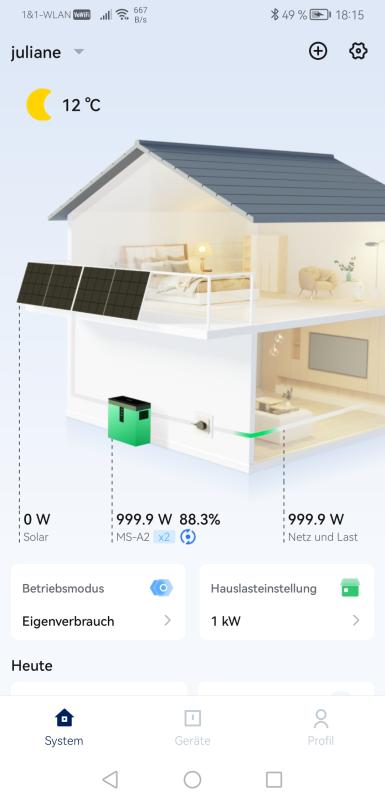

7.1 Speicher leeren:
Im Frühjahr 2025 wird der Sonnenstand immer höher und der Solarertrag ist nun über 1,4 kW. Beträgt die Speicherladung in der Früh noch über 50%, sind die zwei Speicher (4,48 kWh) schon Mittags über 90% geladen und erreichen 100%, was nur gelegentlich zur Kalibrierung der Kapazitätsanzeige sein sollte. |
 |
|
Mit der Temporären Last von 1 kW mit 120 Min. gelingt es ab Mittags mit meinen Heizwürfeln (als Zimmerheizung 1000 W, Ölheizung aus) die Speicherladung auf etwa 50 % zu veringern. Und abends ohne Strom von den Solarzellen heize ich dann genauso das Bad um 3-4 Grad zusätzlich auf. Nun erreiche ich eine Restladung von 30-20%, besser auf 10% entladen, siehe Abschnitt 5.3.3. Sonst sind am nächsten Tag bei Sonnenschein wieder Mittags die Speicher fast voll. Mit der abendlichen Entladung auf 10% ist für den nächsten Tag mit viel Sonnenschein dann mehr Platz im Speicher. Oder die Hauslast wird z.B. über Nacht auf 100 W eingestellt. Dann kann man auch im TOU-Modus dauernd die Hauslast auf 100 W einstellen. |
 |
 |
|
8. Hoher Solarertrag: 17.03., 03.05.2025:
Ende März wird der Ertrag immer höher und die beiden Speicher sind über 90% geladen. Nun heize ich mit den Trotec-Heizwürfeln und der Temporären Last früh und abends, um die Ladung der Speicher für den nächsten Sonnentag unter 30% zu bringen. Am 19.03.25 hatte ich um 8 Uhr früh bis auf 15,3 % entladen. Um 08:45 Uhr wird meine Hauslast von 150 W schon von den Solarmodulen geliefert, da keine Wolken. |
 |
 |
|

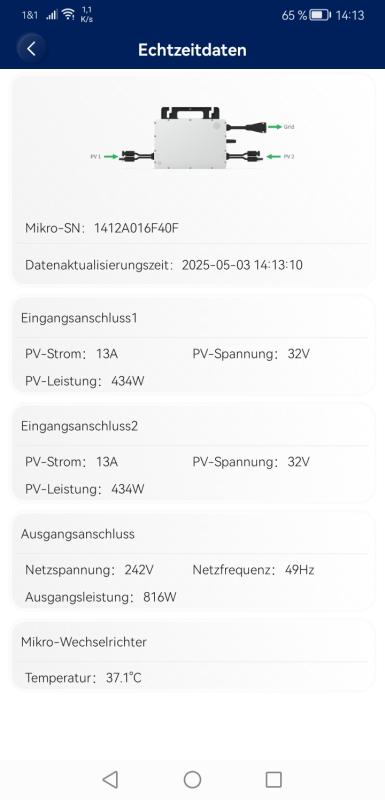

Am 03.05.25 hatte ich um 14.12 Uhr einen momentanen Ertrag von 1,58 kWh. Der Wechselrichter in der Garage meldete per WLAN (App für jedes Module auf dem Garagendach am Eingangsanschluss 1 bzw 2 die Werte: Spannung: 32 V, Strom: 13 A, PV-Leistung 434 W, Ausgangsleistung 816 W, Temperatur 37,1 Grad C. |
 |
 |
|

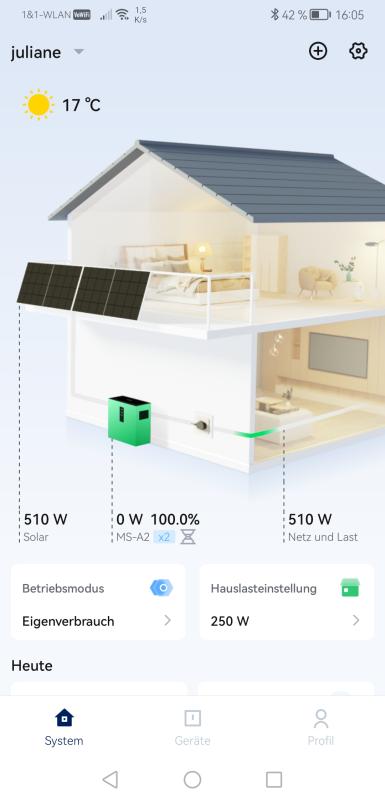

8.1 Speicherüberlauf:
Wenn sich durch hohen Solarstrom die Ladung der Speicher den 100% nähert, wird dieser Strom mit max. 800 W ins AC-Netz eingespeist, trotz 250 W Hauslasteinstellung. Die Wechselrichter reduzieren dann die Solarleistung. Die Speicherladung reduziere ich täglich durch die Elektroheizung mit den o.a. Trotec-Heizwürfeln. |
 |
