1. WLAN-Steckdose Luminea:

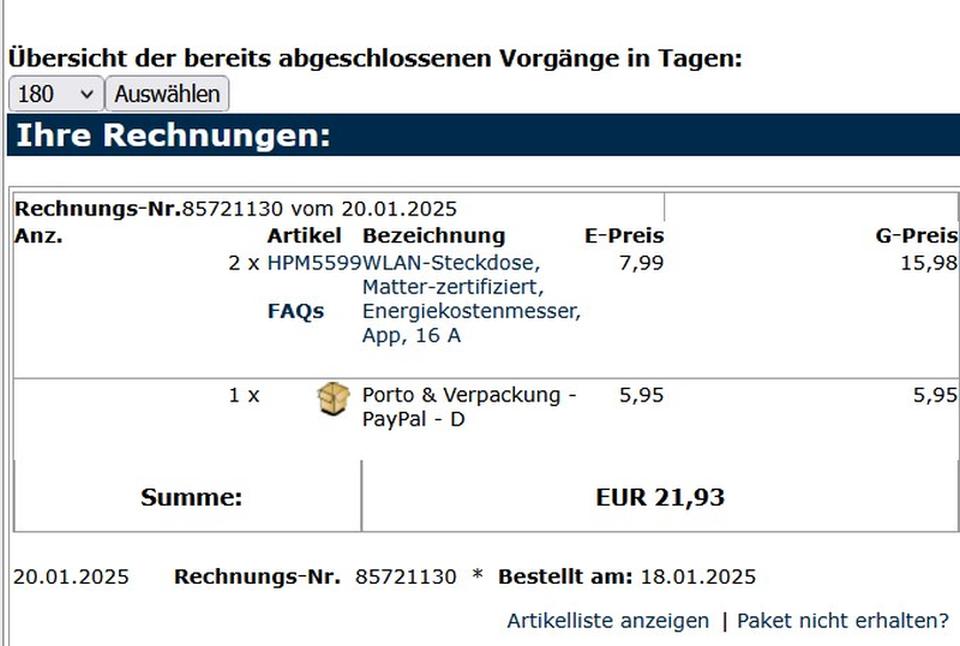

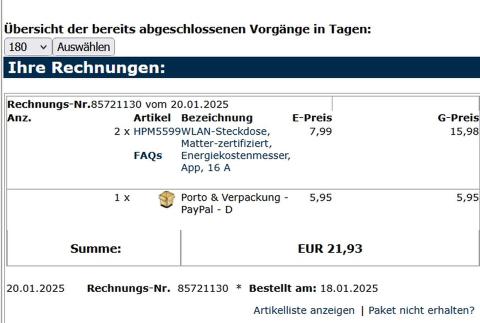

Für meine Heizwürfel (Trotek DSC 10) verwende ich die WLAN-Steckdosenadapter ZX-5955-675 von Luminea, die ich bei der Fa. Pearl am 18.01.2025 kaufte. Daten: Matter-zertifiziert, Energiekostenmeter, App Elesion, 16 A, 3680 W, 2,4 GHz-Netzwerk WLAN |
|
|
|
Matter Prüfung und Zertifizierung: TÜVRheinland: https://www.tuv.com/germany/de/matter-testing.html Matter Prüfung und Zertifizierung Internationaler Standard für Smart Home Geräte (IoT = Internet der Dinge). Der Standard funktioniert über Ethernet, Wi-Fi und Thread und nutzt Bluetooth, um Geräte zu verbinden. Er ist eine Weiterentwicklung des Zigbee-Standards. https://de.wikipedia.org/wiki/Matter_(Standard) |
|
Die Registrierung bzw. das Handbuch findet man bei https://www.pearl.de/pdocs/NX1488_11_178360.pdf oder hier als Handbuch ZX5599_11_20_3494.pdf: ZX5599_11_20 3494.pdf |
|

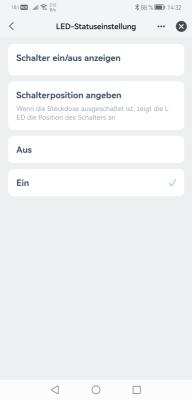

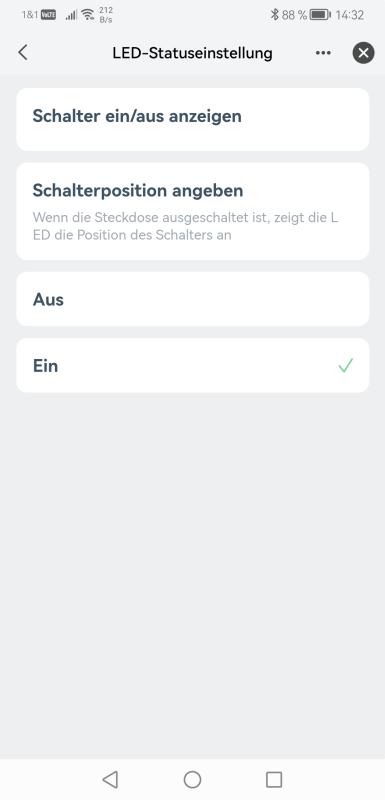

LED-Statuseinstellung:
Die WLAN-Steckdose besitzt an der rechten Seite einen Drucktaster zum Ein- und Ausschaltenv mit blauer LED-Anzeige. |
|

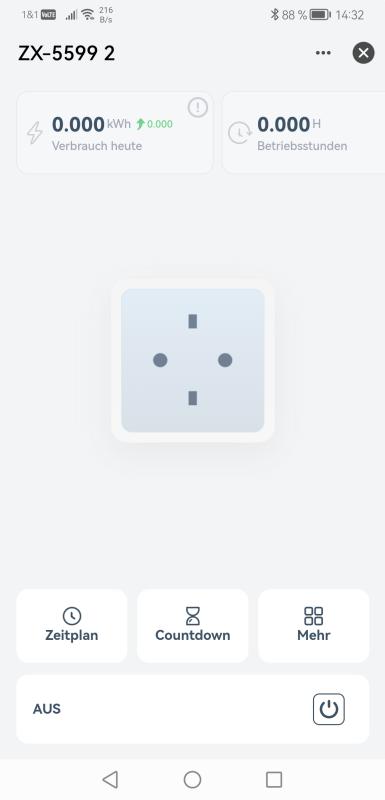

Zur Steckdose gibt es die App Elesion, siehe u.a. Abschnitt 2.
Menüs: Mein Zuhause, Bearbeiten, Mehr Ein Gerät anklicken, Menü "Mehr", LED-Statuseinstellung: Menü Schalter ein/aus anzeigen: LED leuchtet, wenn die WLAN-Steckdose eingeschaltet ist. |
 |
 |
 |
 |
 |
|
Reset:
Drückt man bei eingestecktem Adapter die Taste 6 sec. lang, blinkt die LED schnell. Nun ist der Adapter zurückgesetzt und im Verbindungsmodus. |
|

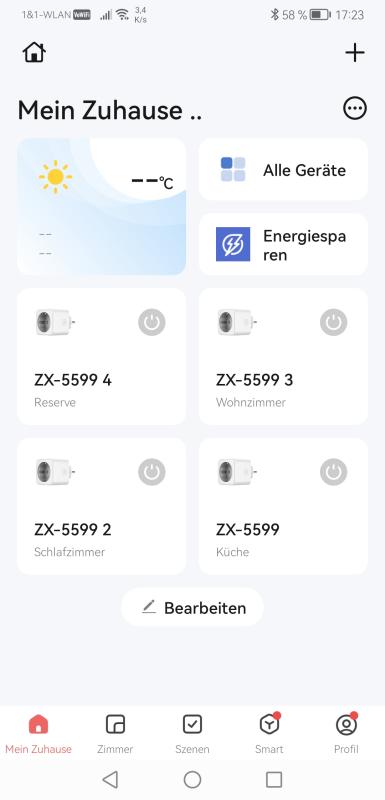

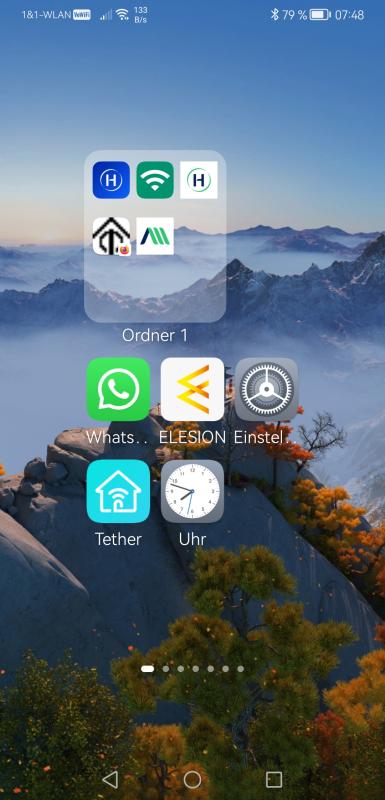

2. App Elesion:

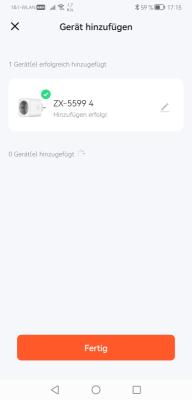

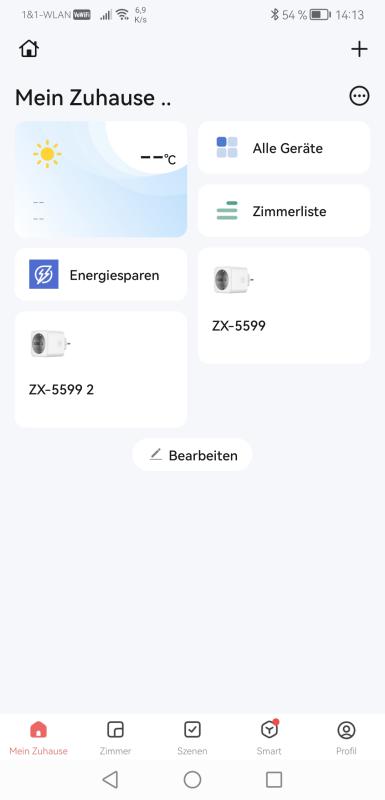

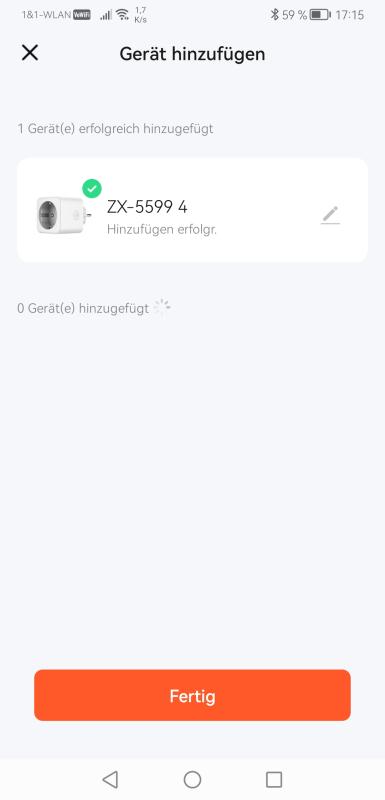

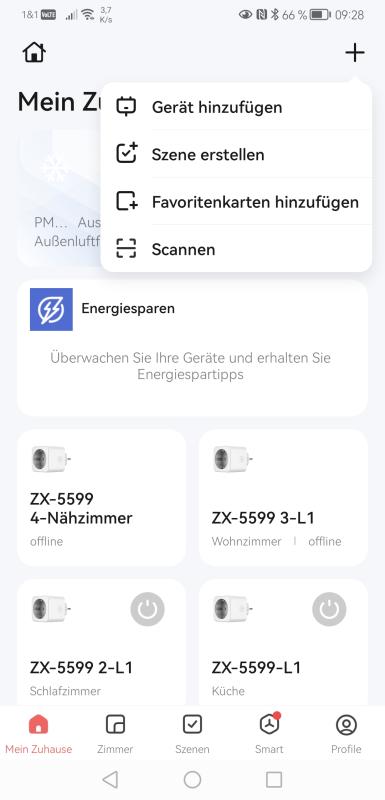

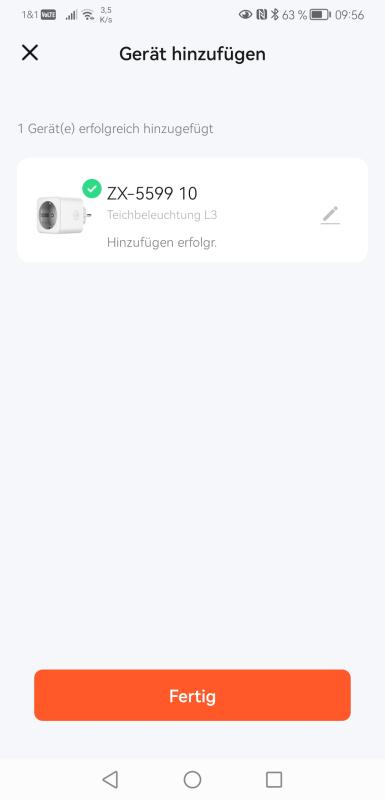

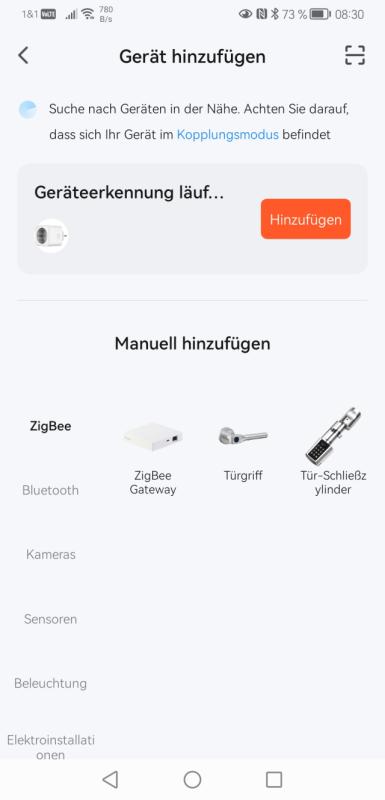

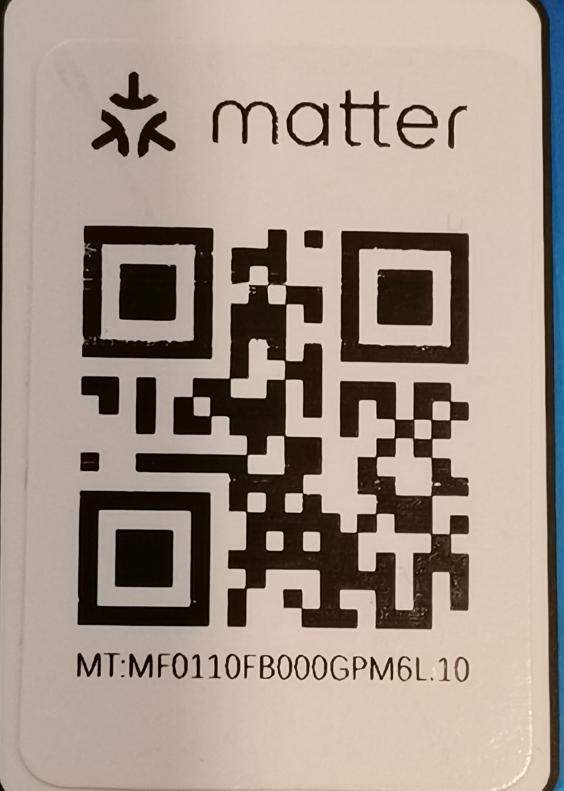

Die gibt es für Android und Apple im Google Play-Store. Nach der Installation registriert man sich per Email-Adresse. Eine Erklärung findet man auf der Startseite von www.elesion.com bzw. im o.a. Handbuch. Man muss das Land und die Emailadresse angeben und erhält einen Code. Nach Eingabe des Passwortes kommt man zur Geräteliste (Mein-Zuhause-Tab) und zu vielen Möglichkeiten. Zum Verbinden der jeweilige Steckdose mit der App im Mein-Zuhause-Tab rechts oben auf das Plus-Symbol tippen und dann auf Scannen Der QR-Code ist auf der Steckdose oder Verpackung. Dann gibt man das WLAN-Passwort des Routers ein. Damit wird automatisch das WLAN-Netzwerk vom Handy übernommen. Der Doppelpfeil ermöglicht die Verwendung eines anderen Netzwerkes. Mit dem Stiftsymbol neben dem Steckdosenbild kann man zur eindeutigen Zuordnung einen Namen eingeben. |
|
|
 |
|
2.1 App Elesion Probleme:
Immer wieder zickt die Anzeige der Elesion-App. Eine Luminea-WLAN-Steckdose wird mit der App eingeschaltet und der Heizlüfter läuft. Das Ein-Aus-Tastensymbol (EAT) wird grün und kurz darauf wieder grau, der Heizlüfter ist aber nicht ausgeschaltet. Oder ein Heizlüfter ist eingeschaltet und das EAT-Symbol grün. Dann wird plötzlich ein anderes Symbol auch grün, obwohl nicht eingeschaltet. Die Fa. Pearl empfiehlt einen Neustart des Handys, was auch erfolgreich ist. Ursache wahrscheinlich der zu niedrige WLAN-Pegel für Android, der sehr schwankt. Ich probierte mal beim Handy bei "mobile Daten" beim "Bevorzugter Netzwerkmodus" die Einstellung "Nur 2 G", dann geht aber Whatsapp nicht mehr. Also "3G/2G automatisch" einstellen. Netzwerk prüfen: Es gibt das Menü "Netzwerk prüfen": Eine WLAN-Steckdose auswählen und in der Übersicht oben rechts die 3 Punkte anklicken. Das Menü "Netzwerk prüfen" auswählen. Es wird die Verbindung mit dem Gerät hergestellt, die Wi-Fi-Signalstärke des Gerätes wird abgerufen und die Netzwerkverbindung überprüft: Meldungt: Netzwerk in Gutem Zustand: Signalstärker -61 db, IP-Adresse 80.145.21.126, NAC (sollte wohl MAC sein ) 38:2c:e5:e6:do:cd Dann funktioniert alles. |
|

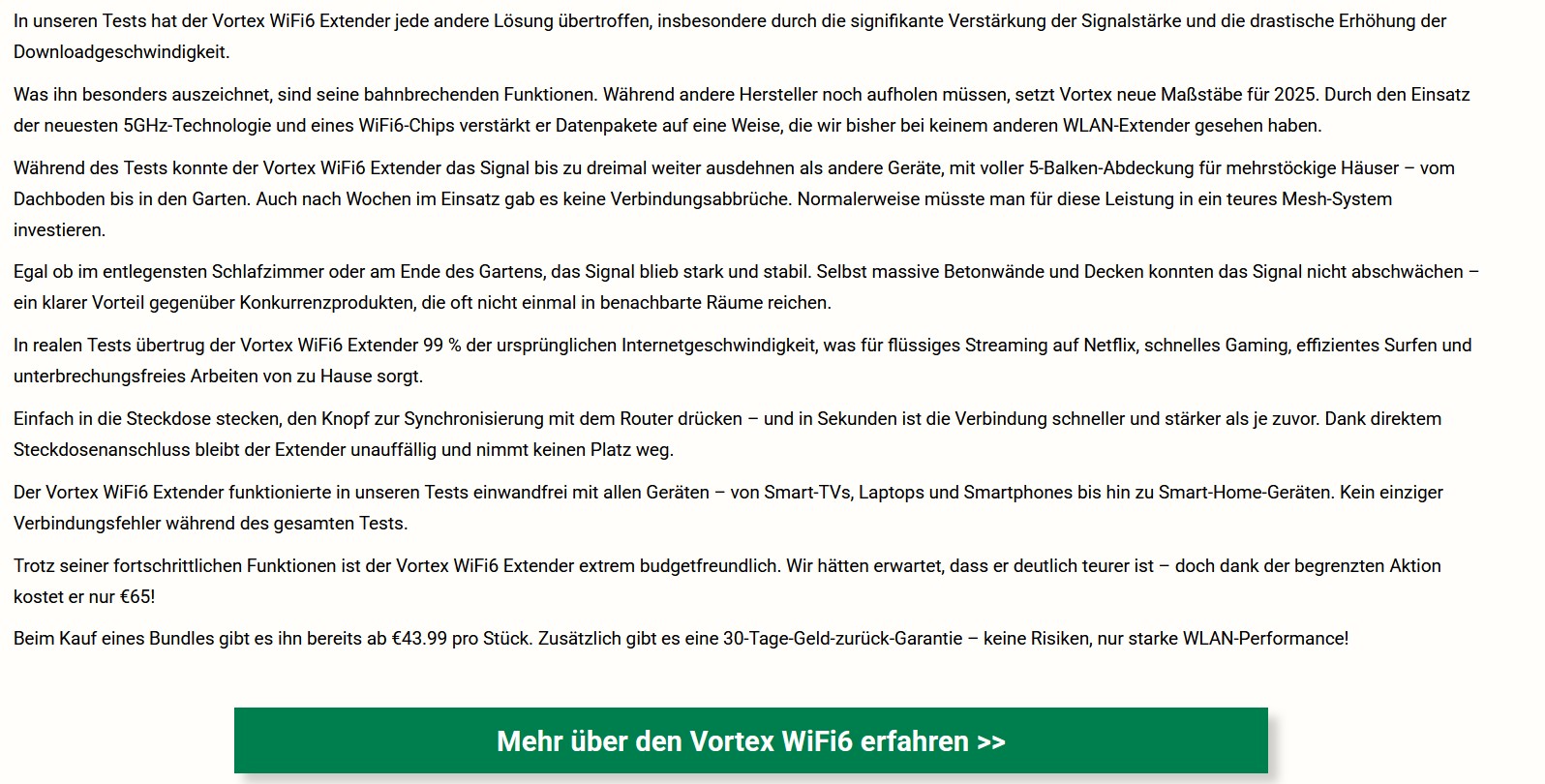

2.1.1 Vortex WIFI 6 Extender:

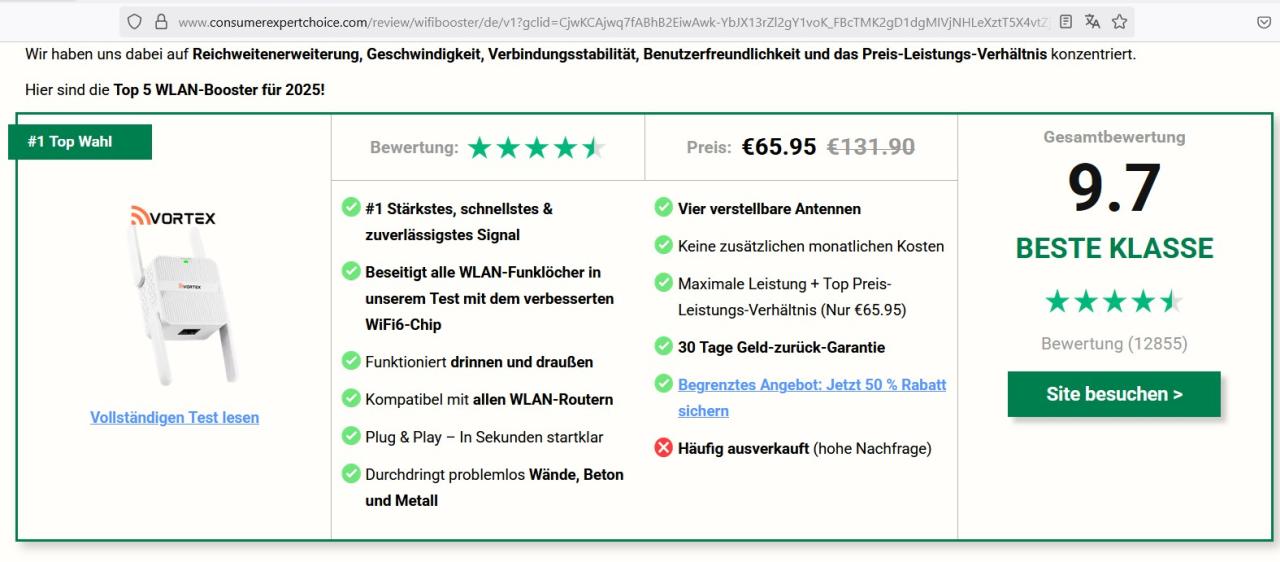

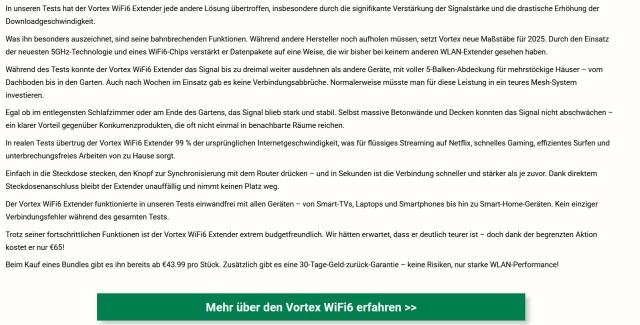

Ich bestellte mir nun den Vortex WIFI 6 Extender auf der Vortex-Webseite, der in den Testberichten an 1. Stelle steht. |
 |
 |
|
2.2 Vierter Heizwürfel TDS 10C:

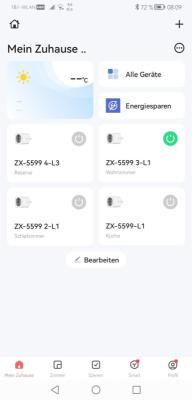

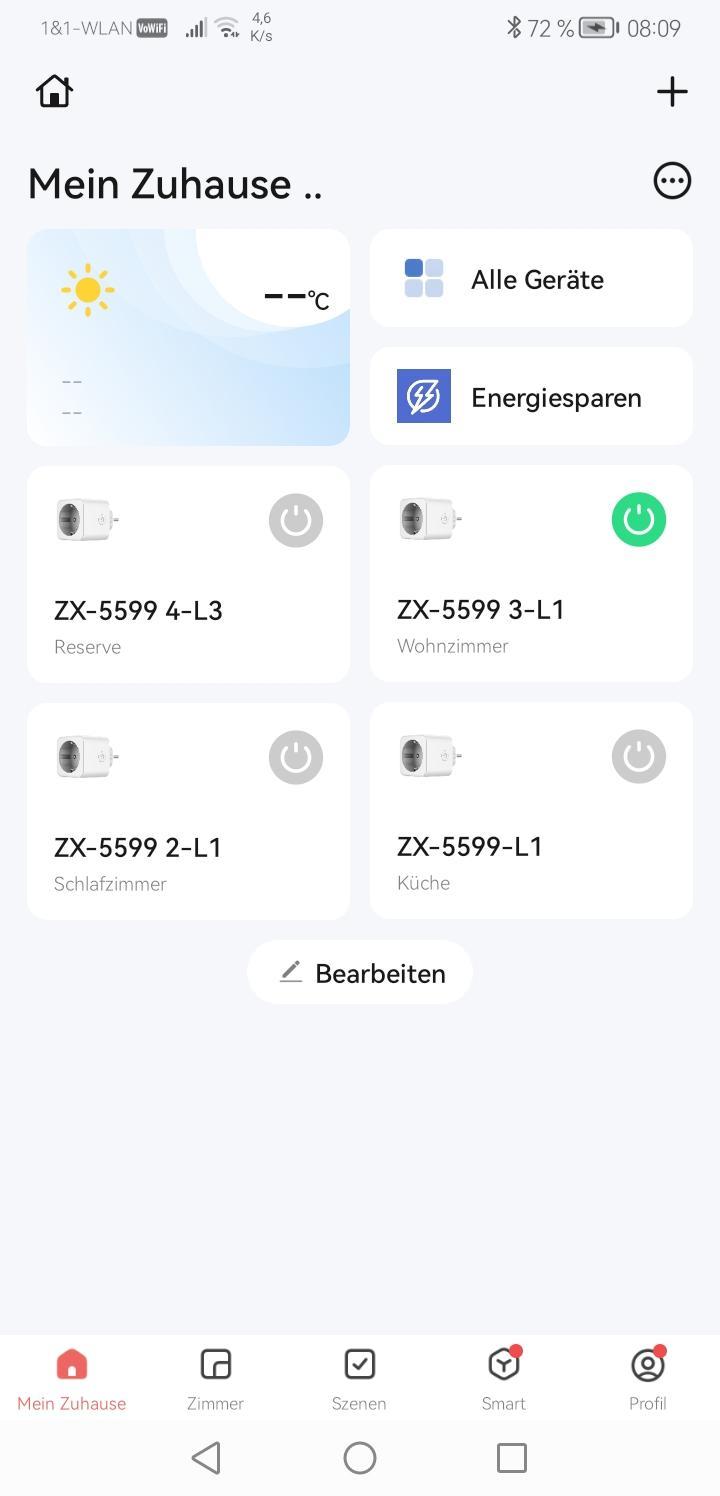

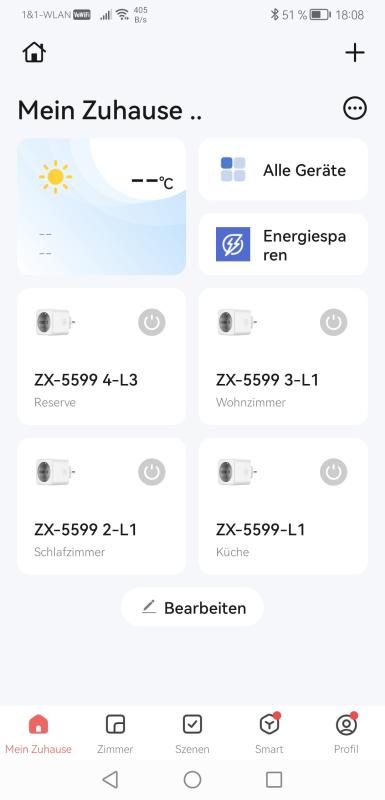

Der 4. Heizwürfel im Arbeitszimmer wird auch mit der Luminea WLAN-Steckdose mit der App Elesion ein-ausgeschaltet. Zum Namen habe ich noch die mit der Tasmota-App angezeigten Phase, z.B. L1 angegeben. |
 |
 |
|

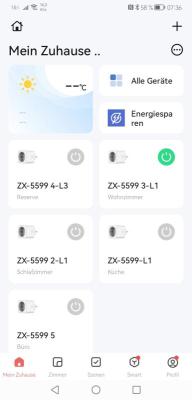

Inzwischen habe ich einen weiteren Luminea-WLAN-Schalter Nr. 5 fürs Büro an L3 in der App Elesion installiert. |
 |
|
2.3 Speicherladung steuern:

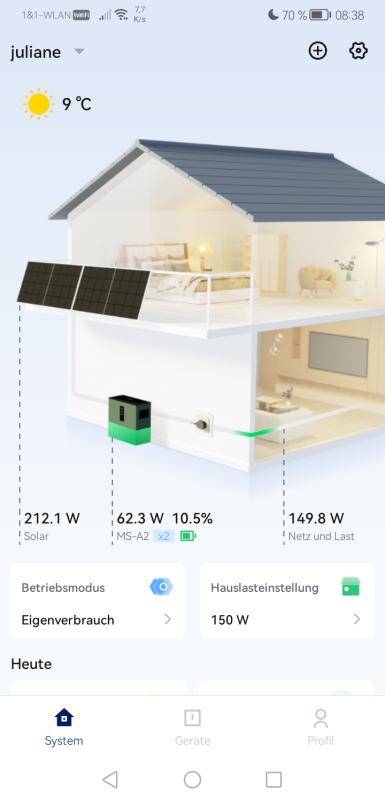

Hatten meine beiden Hoyemiles-Speicher (gesamt 4.28 kWh) im April schon Mittags über 50% Kapazität, erreichten sie bei Sonnenschein am Nachmittag die 100%, was nur gelegentlich zur Kapazitätskalibrierung sein sollte. Abhilfe: Im April ist die Ölheizung ausgeschaltet. Mit einem Trotec-Elektro-Heizwürfel TDS C 10 (50%-Stufe 1000 W, halbe Leistung) entnehme ich mit 800 W Hauslast soviel Strom aus den Speichern, dass mittags die Kapazität unter 50% ist. Sollte das nicht reichen, kann ich auch Nachmittags kältere Zimmer aufheizen. 200 Watt muss ich aber bezahlen (Ölheizung aus), aber 800 Watt Solarstrom. Am 27.04. hatte ich bis 08:38 Uhr den Speicherkomplex auf 10,5% entladen. Es hilft auch die Hauslast nachts über auf 100 - 150 Watt einzustellen. Dazu muss man mal nachts die Grundlast mit Tasmota anschauen. |
 |
|
Leider kann ich bei der Hauslasteinstellung nicht mehr 1000 W einstellen. Mit der Elesion-App schalte ich nach Bedarf in einem Zimmer den Heizwürfel ein und kann einfach zwischen den Zimmern wechseln. Die Phasenangabe ist dann bei Tasmota von Vorteil, da man so sofort den Stromverbrauch sieht. Einschalten: Im Badezimmer in der Früh den Heizwürfel einschalten und dann erst die Hauslast einstellen. Macht man es umgekehrt, wird Speicherstrom ins öffentliche 230V-Netz verschenkt. Ausschalten: Als Erstes die Hauslast auf 0 W stellen, dann erst den Heizwürfel ausschalten oder einen anderen wählen. |
|
 |
 |
 |
|
3. Tasmota-Forum/Community:

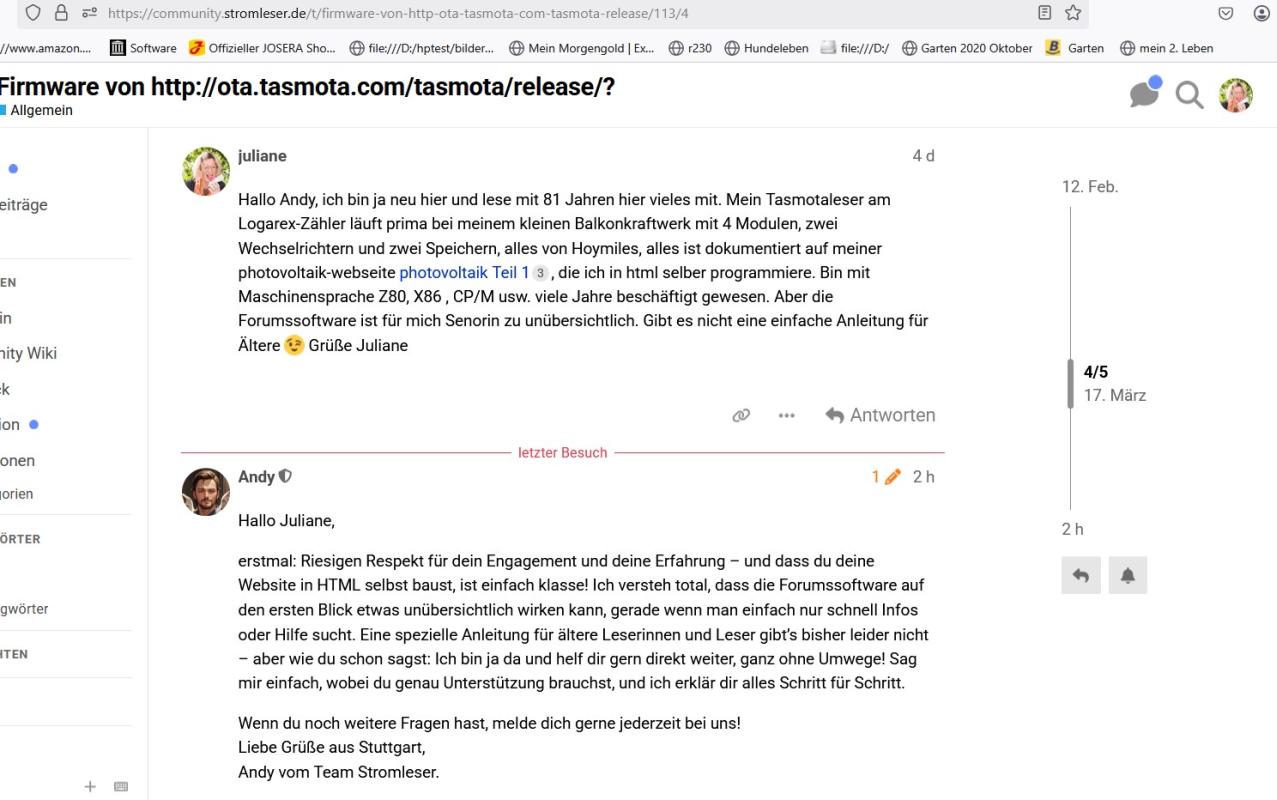

siehe auch die Tasmota-App voltaik.htm#b42. Es gibt ein großes Tasmota-Forum https://community.stromleser.de/ meine erster Beitrag, Andy antwortete sofort. |
 |
| https://community.stromleser.de/t/firmware-von-http-ota-tasmota-com-tasmota-release/113?u=juliane |
|
4. Tasmota-App:
ausführliche Doku (voltaik.htm#b42) der App und des Lesekopfes. |
 |
 |
|

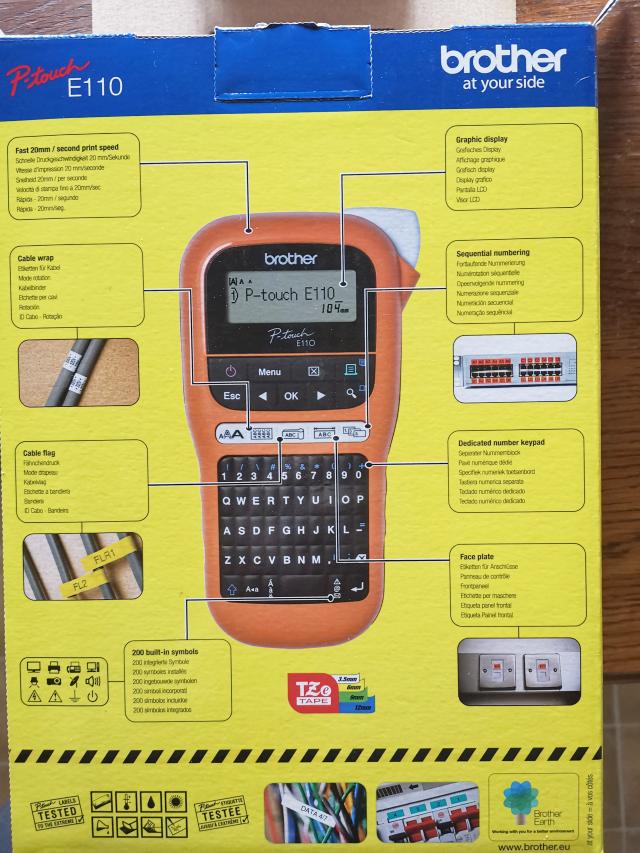

5. Brother P-touch Beschriftungsgerät:

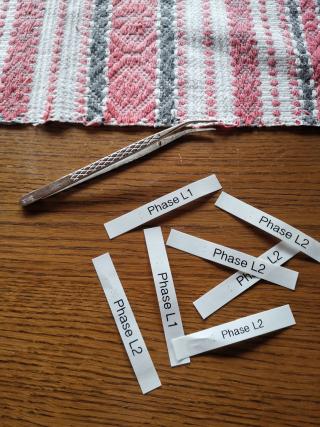

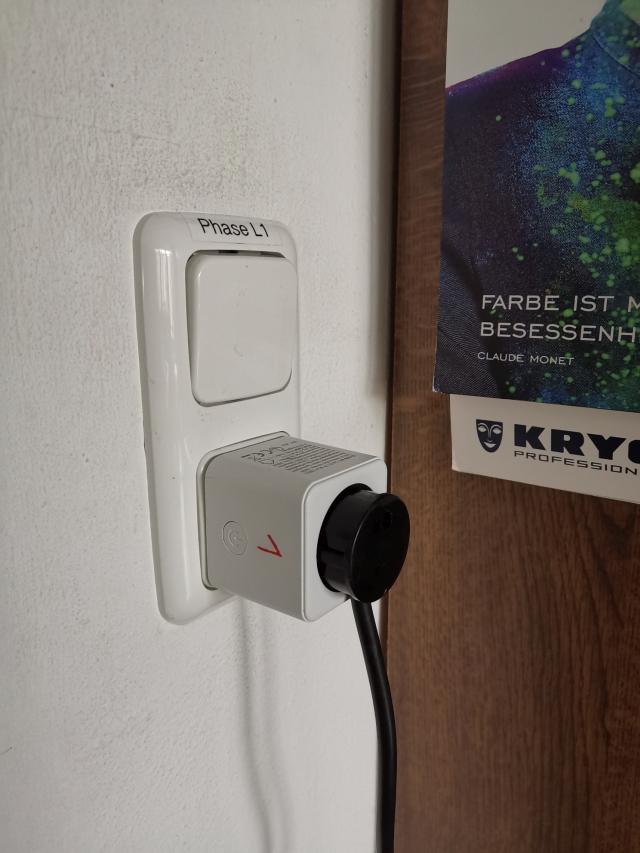

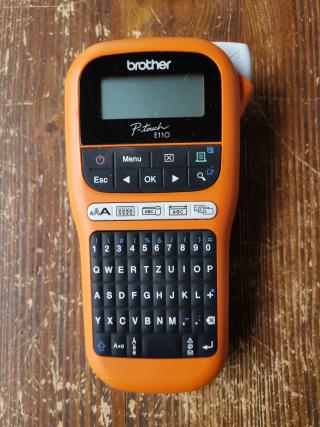

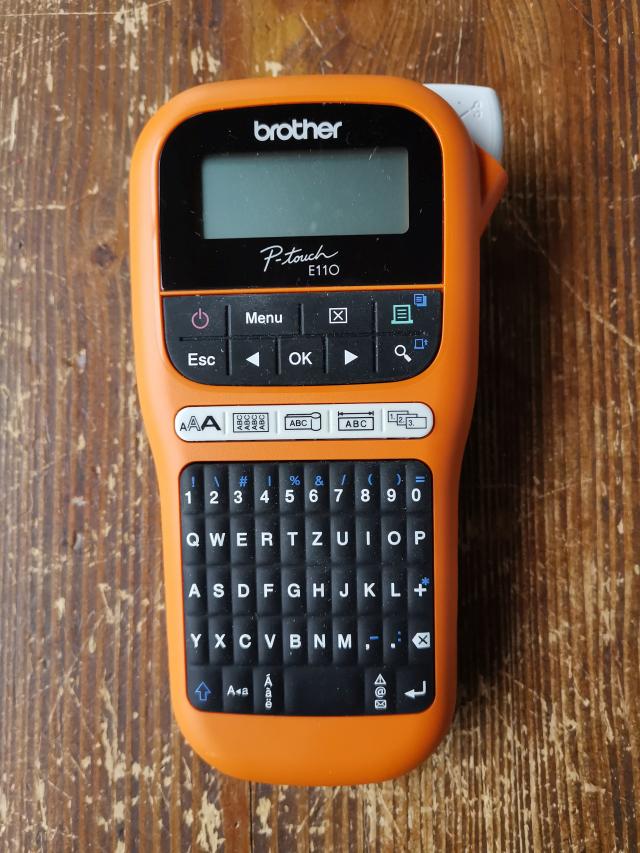

Zur Kennzeichnung der Phasen der Steckdosen mit Aufklebern verwende ich das Brother P-touch Beschriftungsgerät. |
|
 |
|

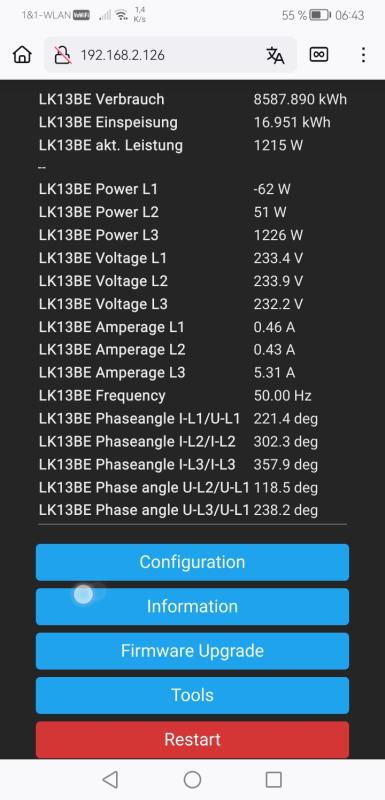

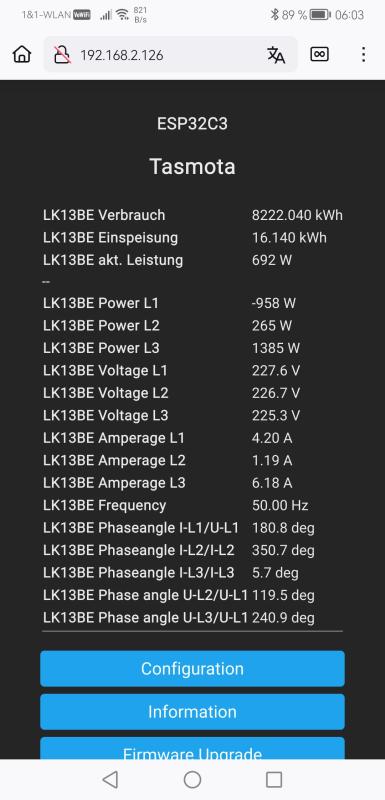

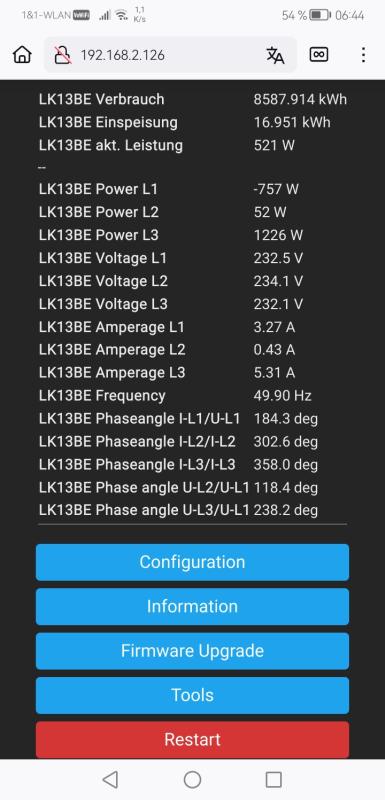

Mit der Tasmota-App wird der Verbrauch der Phasen L1, L2 und L3 angezeigt. So kann ich endlich meine Sicherungsliste ergänzen. Ich verwende als 1000 W-Last einen meiner kleinen Trotec-Heizwürfel, die ich kurz einschalte und sehe, welche Phase nun benützt wîrd. |
 |
 |
 |
 |
 |
 |
|
5.1 Handbuch:

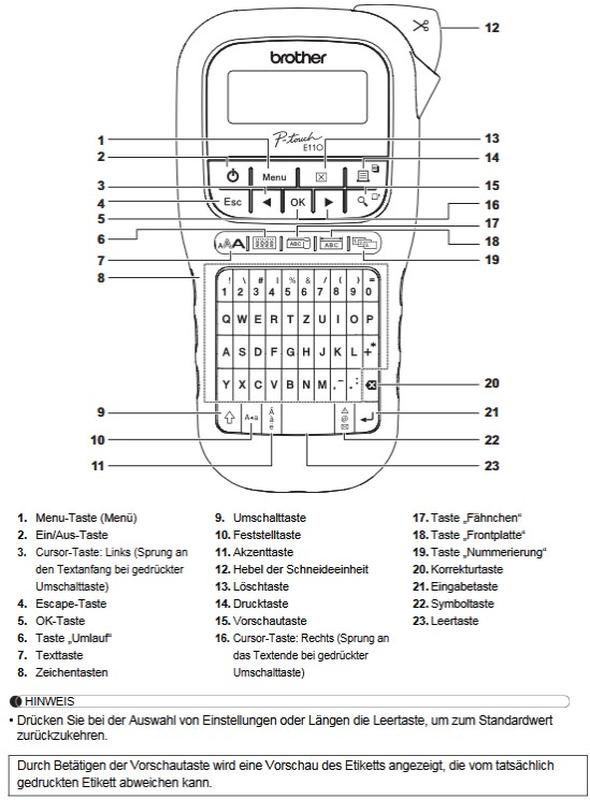

Handbuch: siehe Webseite https://download.brother.com/welcome/docp100302/pte110_ger_usr_01.pdf oder als Pdf. Tastatur: |
 |
|
Wichtig:
Das abgeschnittene Band mit dem Text nach innen längs falten. Die zwei freiwerdenden Abschnitte der Unterseite abziehen. Bandlänge/Ränder Menü Rand wählen, Voll = 67 mm, Halb = 41 mm, Schmal = 25 mm. Bei "Halb" und "Schmal" zeigen 2 Punkte, wo man mit der Schere abschneidet. Fähnchen: Kabel mindestens 3 mm Durchmesser Fähnchensymbol wählen, ok, Text eingeben, Drucken. |
|
6. Marstek Venus C: AC-gekoppelter Speicher:
Die Fa. Tepto bietet den Marsteck Venus C- AC-Speicher für 949 Euro an: Dazu kommen 49 EUR Versand: Lieferung über Kurier ohne Terminabsprache. 2% Skonto per Banküberweisung. https://www.youtube.com/watch?v=mI0yjLSp20o Youtube-Geschwindigkeit auf 0,75 einstellen Bedienungsanleitung: Der Marsteck-AC-Speicher könnte den Stromüberschuss aufnehmen. Der Speicher wird einfach mit Schukostecker an eine Phase angeschlossen. |
|
