Photovoltaik: Teil 4: App und DTU Wechselrichter: hptest/voltaik/voltaik-2-2.htm Letzte Änderung am 25.05.25/19.04.25/28.03.25/15.02.25/31.01.2025/ Beginn 07.08.24 (C) Dr. Juliane Hehl Impressum gem. DSGVO zurück zu Teil 3 - Webseite Juliane - zur Übersicht - Photovoltaik Stichwörter - zu Teil 5 Arbeiten an einer Photovoltaikanlage erfordern fachliche Kompetenz und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder besser die Finger davon zu lassen und zu einer Photovoltaik-Firma zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr und Haftung! Etliche Hinweise können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich jede Haftung dafür abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko. voltaik-2-2.htm Teil 4: App und DTU Wechselrichter: 1. Steckdosen-Energiemonitor: ungeeignet: 1.a Steckdosen-Energiemonitor: sehr gut: 1.1 Benning STD1 Steckdosentester: 1.2 WLAN-Solar-Energiemonitor: Luminea: 2. Registrierung Balkon-Solaranlage: Marktstammdatenregister: 3. Apps für DTU-Wechselrichter: 3.1 UNBRAUCHBAR: App S-MILES INSTALLER V1.1.31: 3.2 Erstmalige Installation: Anmeldung: S-MILES INSTALLER V1.1.31: 3.2.1 Anmeldung neue S-Miles Cloud: 3.3 Die App S-Miles Enduser! mit kein Konto: 3.4 DTU Geräte: 3.4.1 Alarm: 3.4.2 Stromsteuerung: 3.4.3 Wechselrichter-Passwort ändern/zurücksetzen: 3.5 Netzteile für Wechselrichter-Test: 3.6 Bilder Strom/Spannungswerte Wechselrichter: 4. WIFI-Monitor-App / WLAN-Pegel: 4.1 WLAN und Mobile Daten:

Übersicht:

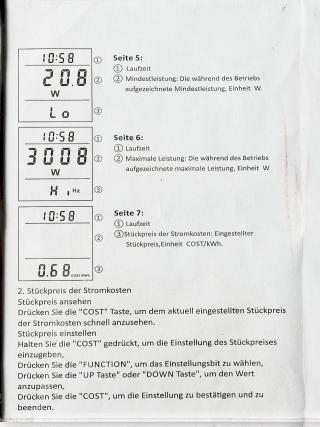

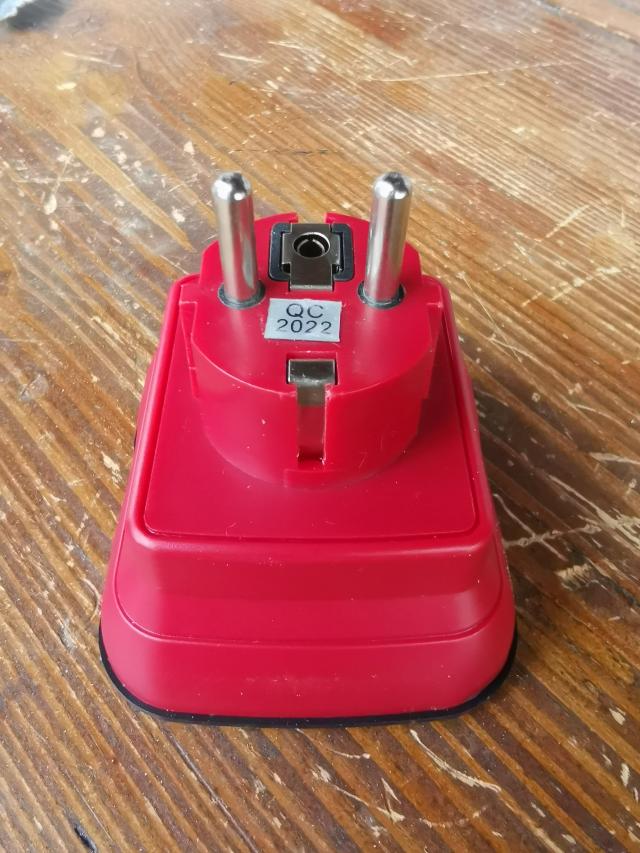

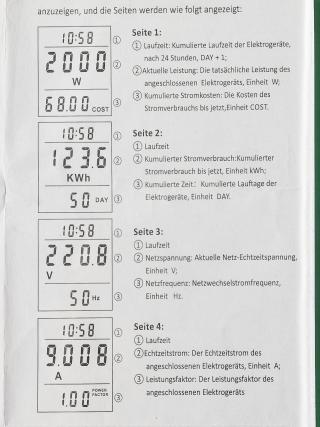

1. Leistungsmessung/Energiemonitor: ungeeignet: Da ich genaue Werte haben wollte, kaufte ich nach längerer Internetrecherche am 25.10.22 ein Leistungsmessgerät von CSL, das sehr gut bewertet wurde, für 44,85 EUR. Aber es gibt bessere Strommesser. Daten: 0,5W - 3680W, 16A, Akku Ni-MH 3,6V 40 mAh, Daten gespeichert ohne Steckdose. Angezeigt werden Netzspannung, Stromaufnahme, Leisungsaufnahme, Max. Leistungsaufnahme, Verbrauch Kilowattstunden, usw. Leider ist das Display nicht beleuchtet, nur bei direkter Beleuchtung und Aufsicht gut erkennbar. Vor einer Messung sollte das Gerät ca. 2 Stunden in einer Steckdose eingesteckt sein, um den kleinen Akku aufzuladen.

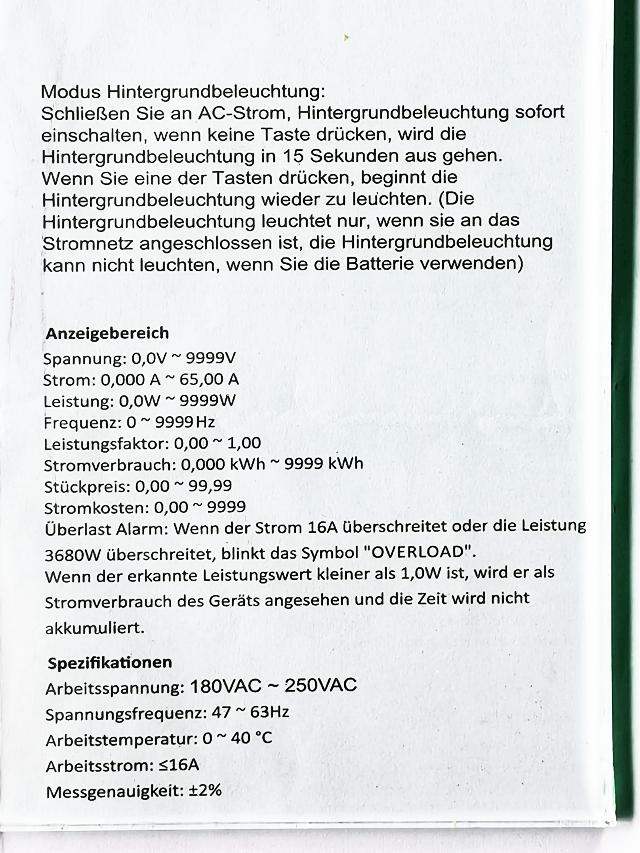

1.a Steckdosen-Solar-Energiemonitor: sehr gut: Das Display dieses Monitors ist aus verschiedenen Blickwinkeln immer gut ablesbar. Je nach Stromrichtung wird die eingespeiste oder entnommene Energie gemessen. Diesen Monitor kaufte ich nochmal für den Solarspeicher und den dritten zur Leistungsmessung meiner Hausgeräte. Mit dem Stromleser-Lesekopf am Haus-Stromzähler und der Tasmota-App habe ich die Verbrauchsdaten per WLAN.

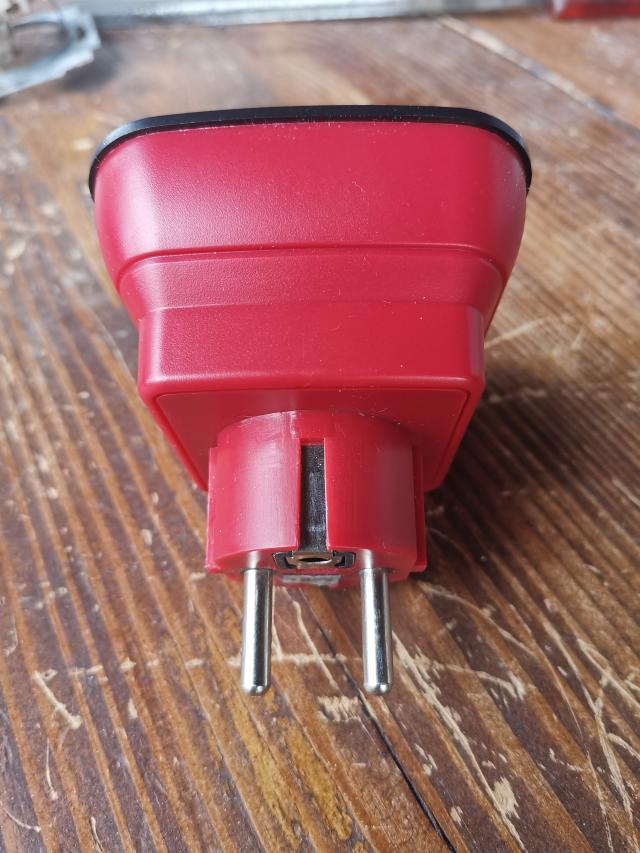

Der dritte Monitor hatte eine blockierte Kindersicherung, die ich ausbaute. Ein kleiner Kreuzschlitzschraubenzieher oder Einsatz (PH0) oder kleiner Schlitzschraubendreher wird für die drei Schrauben benötigt. Auf beiden Längsseiten des Gehäuses mit einem Schraubendreher mittig an der Trennlinie die Gehäusehälften auseinander drücken (Verriegelungen). Den Steckdoseneinsatz herausnehmen, die defekte Kindersicherung entfernen und alles wieder zusammenbauen.

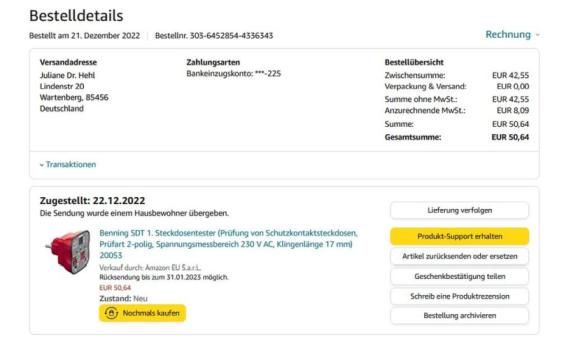

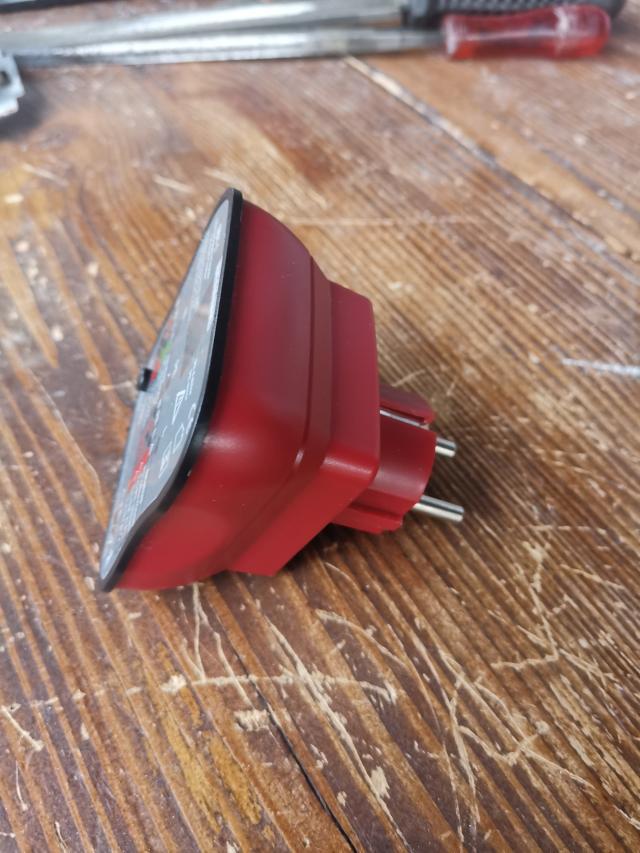

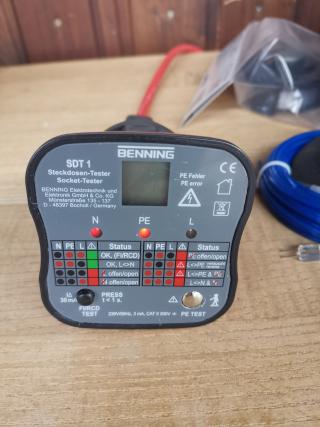

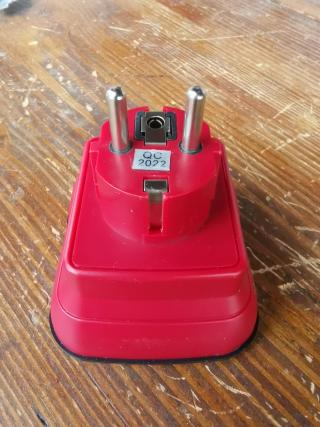

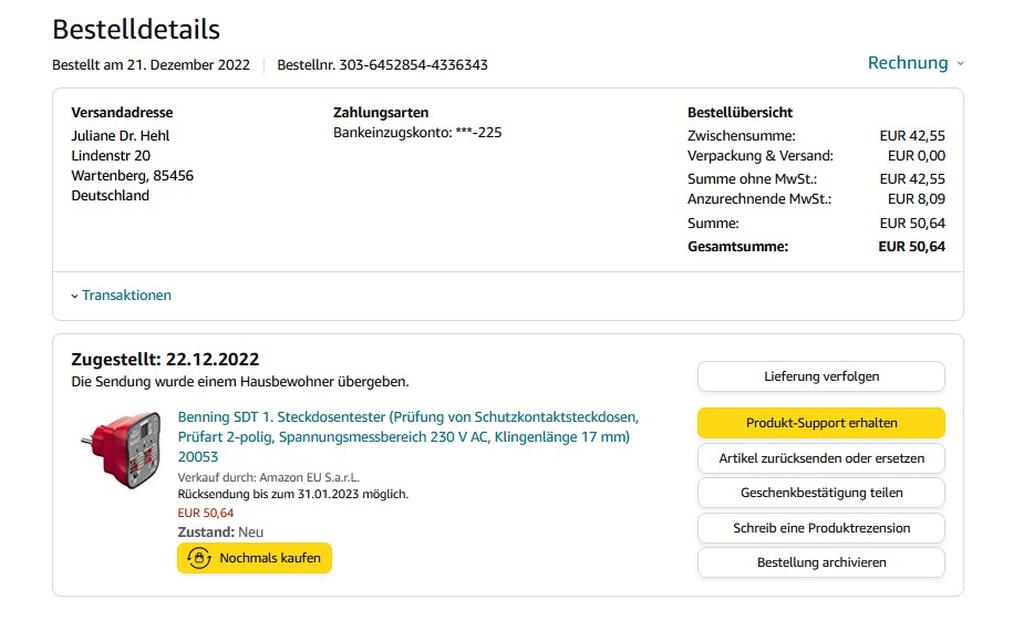

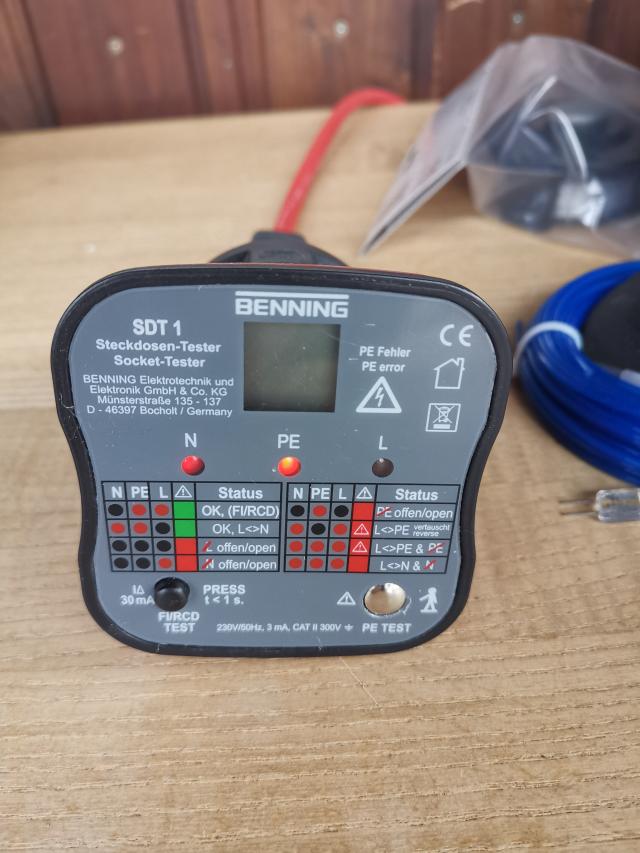

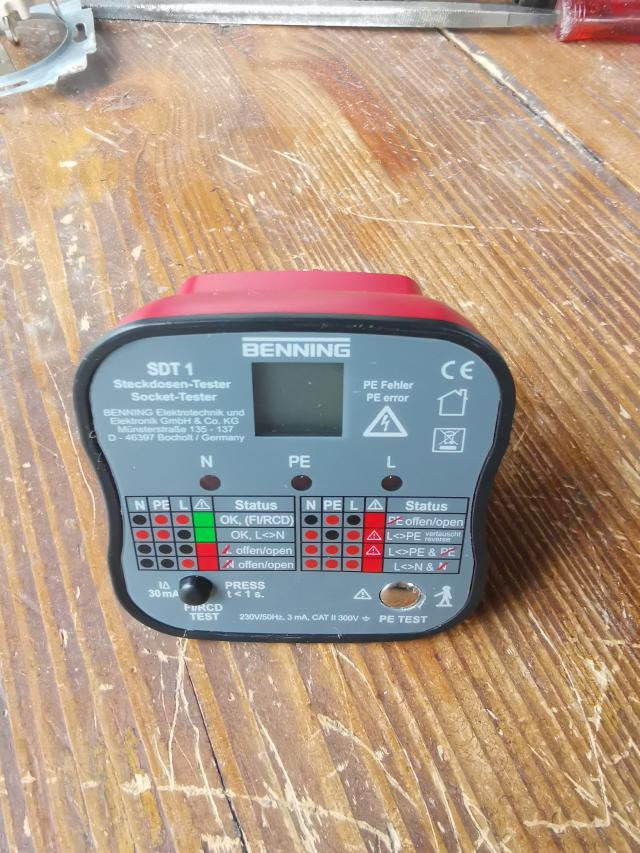

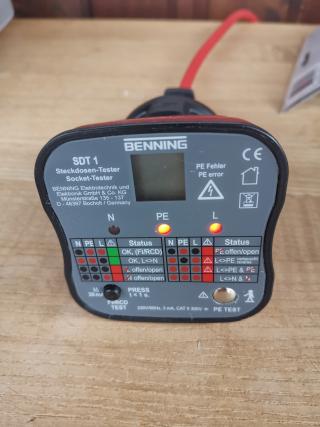

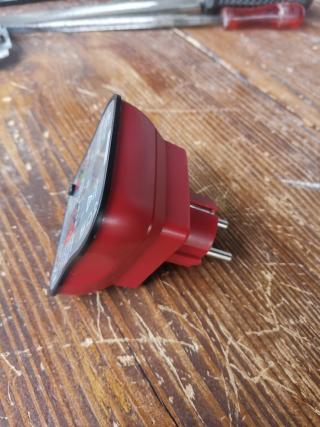

1.1 Steckdosentester SDT1 von Benning: Anwendungsbericht von tj tech-journalist oder hier als Pdf.

1.2 WLAN-Solar-Energiemonitor, App Elesion für Android: Computerbild berichtete über die Priwatt-Solaranlage und verwendete im Test den Wlan-Energiemonitor Luminea mit der App Elesion.

2. Registrierung einer Solaranlage: Am 18.08.24 hatte ich mich als "Marktakteurin" (Beamtenblödsin) im Marktstammdatenregister der Bundesnetzagentur registriert: Anlage in Planung. Und ich bin als Anlagenbetreiber(in) eine Marktakteursvertreter(in). ABR 915 102 653 781 Der Yumasupport (Rechtliches /Sonstiges) schreibt, dass der Netzbetreiber erkennen kann, dass ich ein Balkonkraftwerk besitze. Allerdings nur, wenn man einen Zweirichtungszähler hat und beim Marktstammdatenregister registriert ist. So erhielt ich einen Fragebogen vom Netzbetreiber EON. https://yuma.de/pages/balkonkraftwerk-anmelden

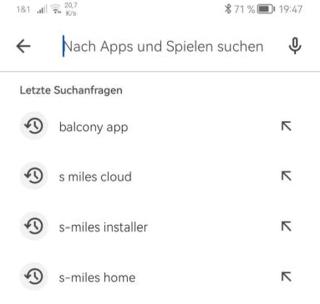

3. Apps für DTU-Wechelrichter: 10.10.2024: DTU = Datentransfer Einheit. Seit ich zwei Speicher MS-A2 von Hoymiles habe, sind die DTUs nicht mehr interessant, da die App S-Miles-Home anzeigt, wieviel Watt von den Solarzellen insgesamt kommen. Im Playstore hatte ich am 20.10.2024 vier Apps gefunden: balcony app, s miles cloud, s-miles installer, s-miles home Mit der Suche "hoymiles" zusätzlich S-Miles-Enduser.

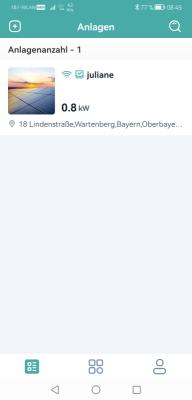

UNBRAUCHBAR: 3.1 Die App S-MILES INSTALLER: "Kein Konto": Erstmalige Installation am 10.10.2024: Version V1.1.31 Für die App-Version gibt es laufend Updates mit erhöhter Versionsnummer: Stand 23.12.24: V1.1.32 2024121000 Für den Wechselrichter Hoymiles-HMS-800W-2T mit WLAN verwendete ich am 10.10.2024 die App S-Miles Installer Vers. V1.1.31 vom Google Play Store. Im Playstore unten am Bildschirm klickte ich die Suche an. s miles Installer eingeben, dann S-Miles Installer installieren, grünes Icon mit weißem H im weißen Kreis, blaugrüner Hintergrund.

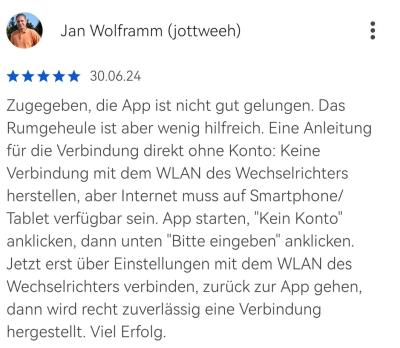

Viele Benutzer hatten mit der App Probleme: Ein Kommentar vom 30.06.24 zur App S-Miles Installer löste das Problem.

3.2 Erstmalige Installation, Anmeldung S-Miles Installer: Unbrauchbar! Die Anmeldung sollte man für Balkonanlagen nicht machen. Die Datenübermittlung von der DTU über die S-Miles Cloud zum Handy erfolgte nur alle 15 Minuten, 2025 nun etwas öfters. Wenn man sich erstmals registrierte, gab man als Anmeldekonto die Emailadresse und ein Passwort an. Dann erfolgt die Dateneingabe der Anlage. Danach war das Menü "Anmeldekonto" und "Kein Konto" nicht mehr vorhanden. Und es erschien gleich die Anlage.

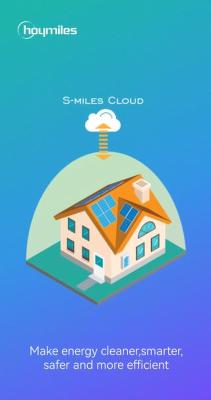

3.2.1 Anmeldung neue S-Miles Cloud: Neue Version Ende April 2025 gibt es die neue Version der App S-Miles Cloud für den PC. Die alte Version ist unter https://previous.hoymiles.com/platform/login zugänglich.

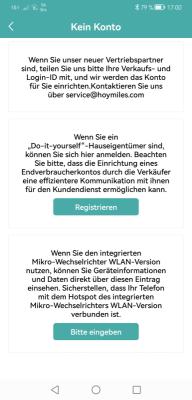

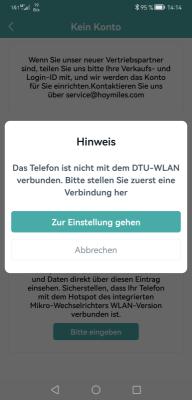

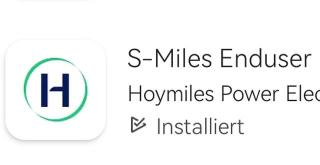

3.3 App S-Miles-Enduser, nun S-Miles Cloud: Stand 2025: 2025 verwende ich für die DTUs der Wechselrichter nur die S-Miles-Enduser (schwarzes H, grüner Kreis im weißen Hintergrund). Da gibt es keine Wartezeiten. Nach dem Update der App auf Version V3.0.2 ist oben im Bild der grüne Balken (Überschriften) nun blau. Nun ist die App S-Miles Enduser (Icon schwarzes H im Grünen Kreis, weißer Hintergrund) besser geeignet (V3.0.2 alt V1.1.31). Die App S-Miles-Enduser starten, keine Registrierung, "kein Konto" anklicken und nach unten blättern zum grünen Balken:"Bitte eingeben". Es kommt der Hinweis: Das Telefon ist nicht mit dem DTU-WLAN verbunden. grüner Balken: "Zur Einstellung gehen", also zur WLAN-Einstellung.

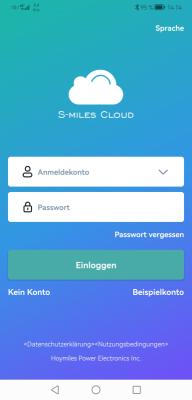

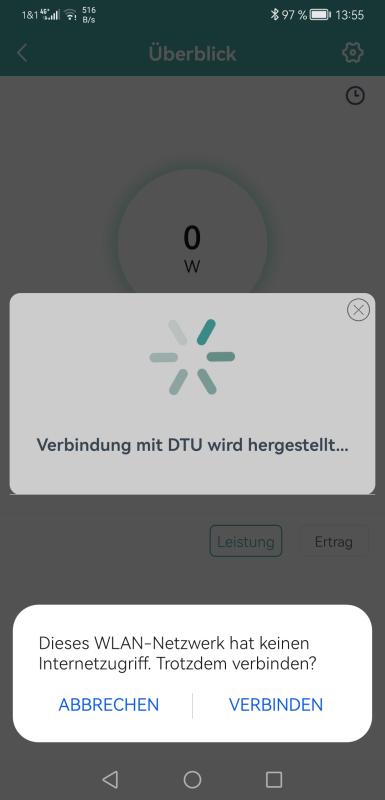

Nach dem gleichen Anmeldebild ist die S-MILES CLOUD mit dem Anmeldebildschirm für die Emailadresse und dem Passwort da und man kann "Kein Konto" anklicken. Dann das Bild hoch schieben, bis der grüne Balken "Bitte eingeben" erscheint. Es kommt der Hinweis: Das Telefon ist nicht mit dem DTU-WLAN verbunden. grüner Balken: "Zur Einstellung gehen", also zur WLAN-Einstellung. Nun ist kein Internet zugänglich, trotzdem verbinden. Mit Pfeil oben links zurück. Die App verbindet sich mit dem Wechselrichter (Propeller dreht sich, "lade Daten hoch").

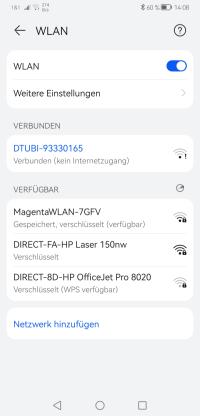

Nachts ist eine Verbindung mit der DTU nicht möglich. Nur wenn der Wechselrichter grün blinkt und 230V liefert, wird er bei den verfügbaren WLAN-Netzen angezeigt, so z.B. von Anlage 1, DTUBI-93330165, den man verbindet. Man kann aber auch ein DTU-Netzwerk mit dem Netzwerknamen DTUBI-???????? eingeben. Bei Sicherheit muss man WPA/WPA2/FT PSK und das Passwort des Wechselrichters eingeben. Seit Ende 2024 habe ich die 2. Solaranlage, beide mit je einem Hoymiles-Wechselrichter HMS800W-2T, die das gleiche geänderte Passwort haben.

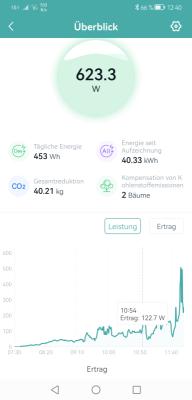

Fazit: Entweder Internet- oder DTU-Verbindung, ist auch blöd. Es wird die Übersicht angezeigt. Blättert man nach oben, hat man den QR-Code dieser Daten. Der Überblick zeigt, dass es am 10.10.24 um 14:09 Uhr geregnet hat, nur 24,5 W Solarleistung. Am 11.10.24 um 12:40 Uhr dann 623,3 W.

3.4 DTU Überblick Geräte: (WR = Wechselrichter): Klickt man im Überblick in der oberen rechten Bildschirmecke nun das Zahnrad an, z.B. erhält man die gesamten Soft- und Hardware-Daten/Versionen der WR.

Nach dem Update der App auf Version V3.0.2 ist der grüne Balken (Überschriften) nun blau.

von WR-DTU-Nr. 1: DTUBI-93330165 (Minicarport) oder von WR-DTU-Nr. 2: DTUBI-A016F40F (Garage), beide haben nun das gleiche neue Passwort.

Zusätzlich gibt es 3 Links: a) Alarm - b) Stromsteuerung (alt: Leistungsanpassung) - c) DTU AP Passworteinstellung.

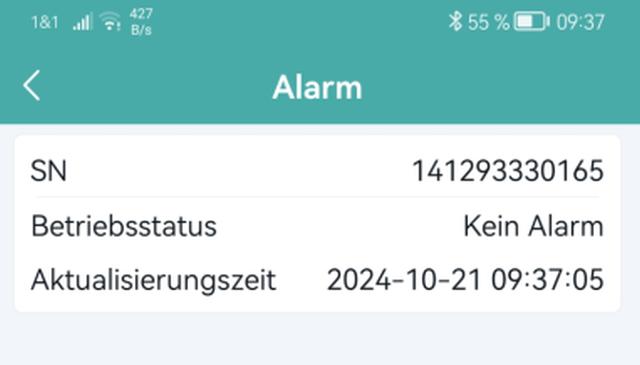

3.4.1 Alarm: Alarme werden rot angezeigt, z.B. wenn der Wechselrichter rot blinkt und keine Verbindung zum 230 V-Hausnetz hat. Oder ein Solarmodul liefert noch keine Spannung (Unterbrechung), der WR blinkt aber grün im Sekundentakt.

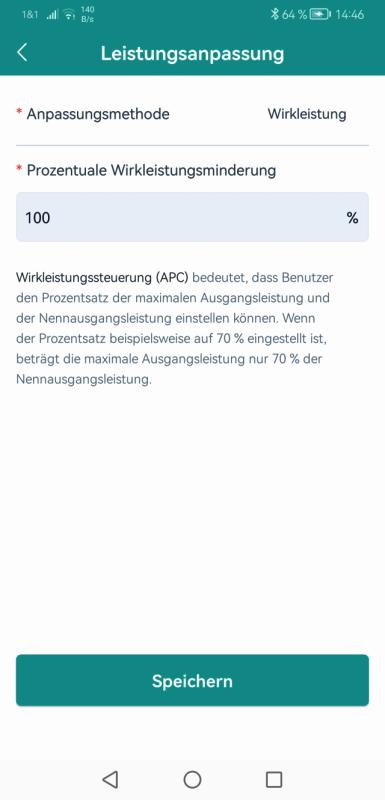

3.4.2 Stromsteuerung: Die Nennausgangsleistung in % kann hier eingestellt werden: z.B. 100% oder weniger. Und das Hersteller-Passwort des Wechselrichters (DTU) kann verändert werden. Auf einem guten youtube-Kanal fand ich die Info, dass die Leistungsdrosselung die MPP-Tracker vornehmen.

3.4.3 Wechselrichter Passwort ändern: Das Hersteller-Passwort des Wechselrichters (DTU alt z.B. u89k8b5 siehe Abziehlabel) kann man verändern und speichern. Man kann dieses ursprüngliche Werks-Passwort wieder zurück holen.

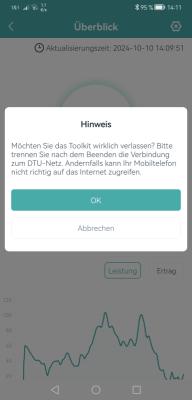

App beenden: Dazu WLAN wieder verbinden, die DTU wird getrennt.

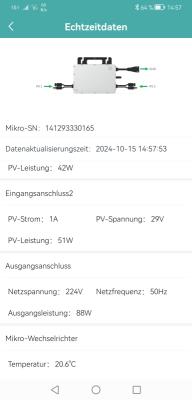

Bei der Geräte-Übersicht können mit dem Icon rechts im oberen Balken die Echtzeitdaten angezeigt werden, so die momentanen Spannungen, Ströme und Ausgangsleistung der Module, sowie die Temperatur des Wechselrichters. 27.01.25 11:07 Uhr: je 32/33 V, 1 A, 55 Watt. 7 Watt Verlust im Wechselrichter.

DIY-Anleitung für die Einrichtung eines Hoymiles-Kontos: Bilder noch mit englischem Text. https://stegback.com/root/storage/uploads/01681136765-hmdtu1.pdf

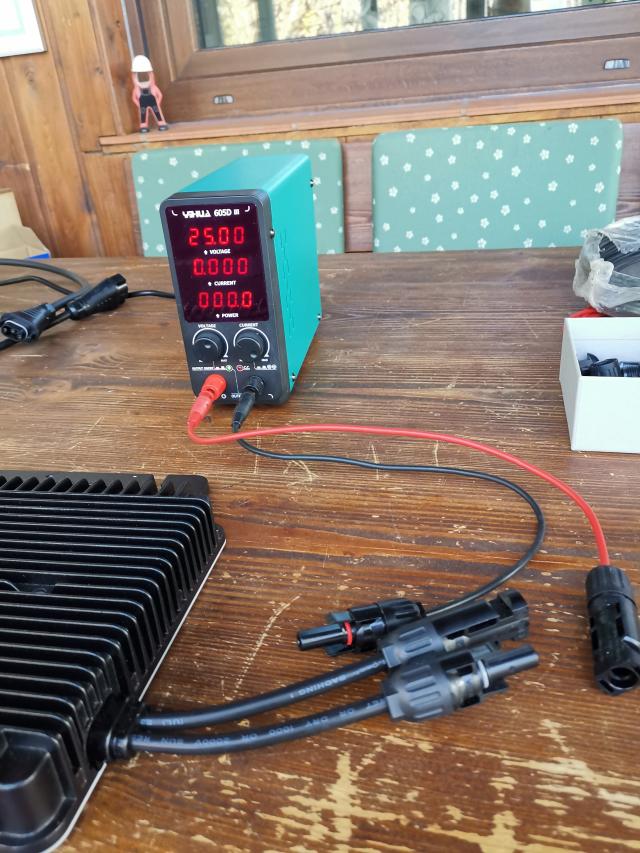

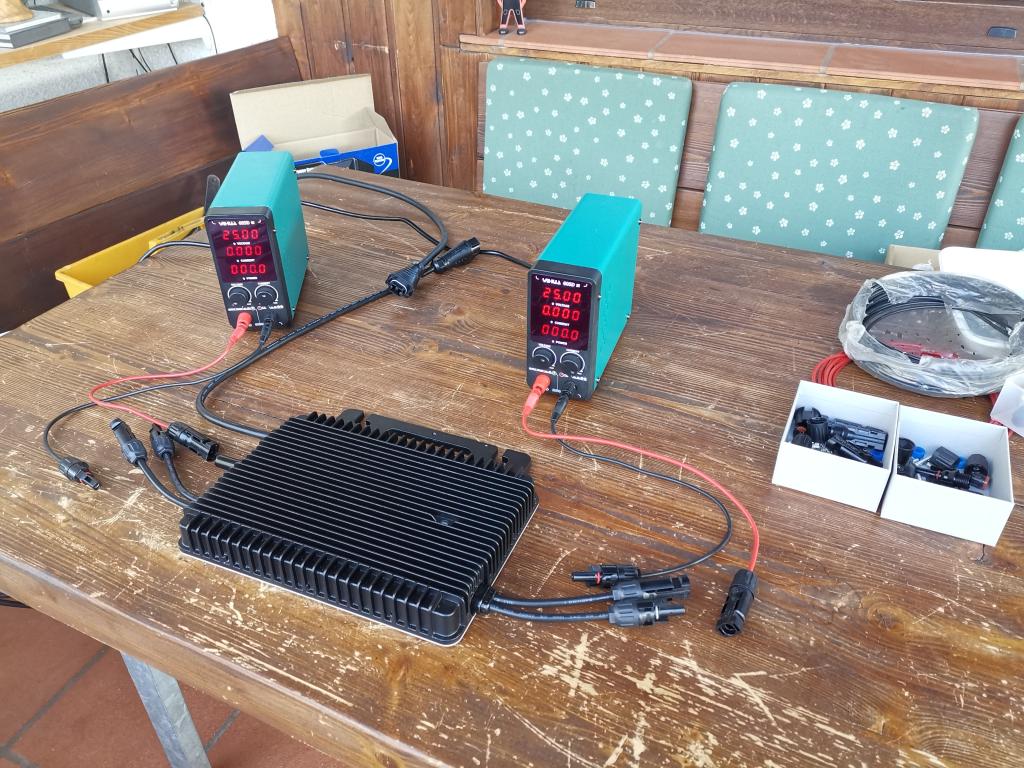

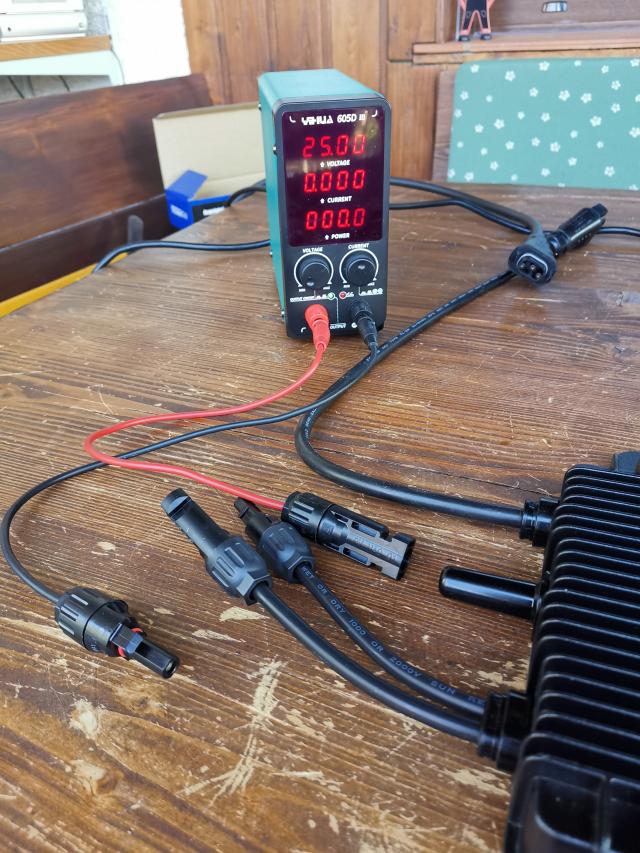

3.5 Netzteile für Wechselrichter-Test: Am 28.01.25 habe ich mir zwei Netzteile 5A/60V YIHUA-605D-III gekauft, damit ich einen Wechselrichter HMS-800W-2T auch ohne Solarzellen auf dem Labortisch betreiben kann.

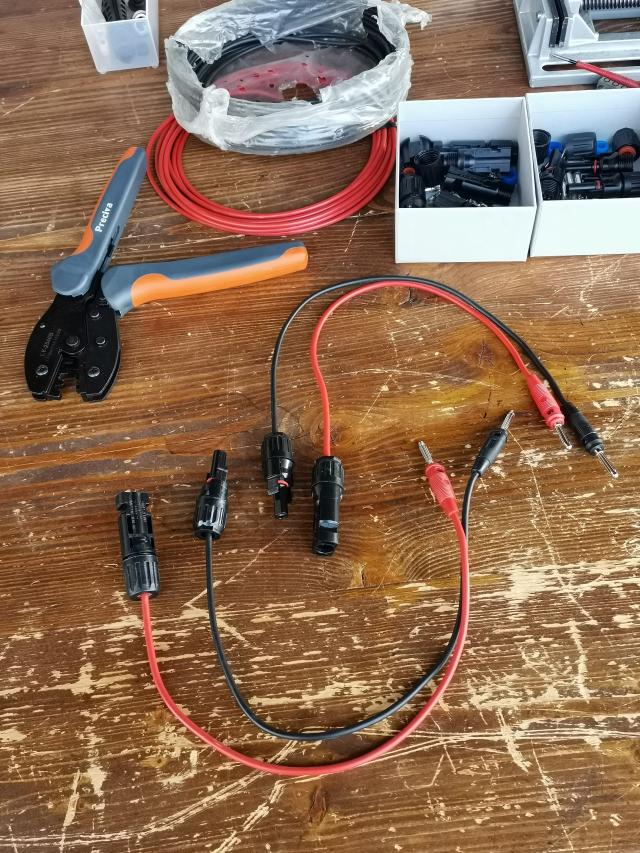

Bei meiner Balkonanlage sind meistens Solarspannungen zwischen 20 und 35 V und Stromstärken bis zu 7 A vorhanden, z.B. bei 1,05 kWh nur 33 V und 7 A. Die Netzteile reichen also zum Testen aus. Für die Leitungen zwischen Netzteil und Wechselrichter werden Kabel mit MC4- und Banenenstecker benötigt, die ich mir anfertigte. Einzelteile siehe MC4-Werkzeuge .

Die Stromversorgung des Wechselrichters wird auch im Youtube-Film von "Der Kanal" gezeigt. https://www.youtube.com/watch?v=DVmmNGAb_Fo Daten des Wechselrichters Homiles HMS800W-2T: siehe Hoymiles-HMS-800W-2T.pdf Modulleistung: 320 - 540 Wp, MPPT-Spannungsbereich: 16-60 V, Startspannung: Min: 22, Max: 60 V, Eingangsstrom Max 2 x 14 A, Nennausgangsstrom: 3,48 A (gedrosselt = 800 W), Leistungsaufnahme bei Nacht: 50mW, https://www.youtube.com/watch?v=biFKrNmF624 &, t=1029s

3.6 Bilder Strom/Spannungswerte Wechselrichter: SN1412A016F40F Garage:

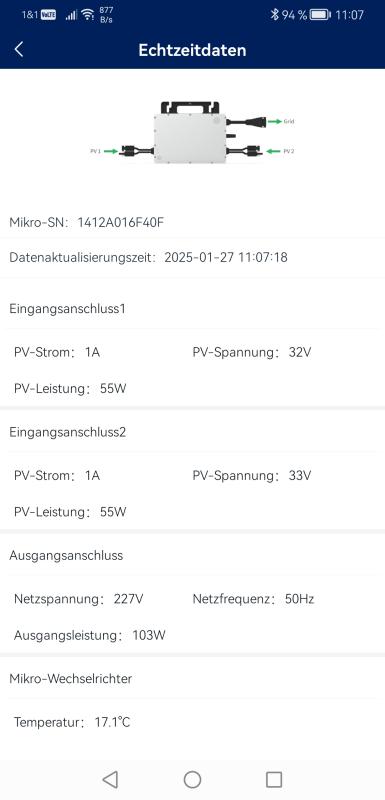

1412A016F40F 2025-01-27 11:07 Uhr

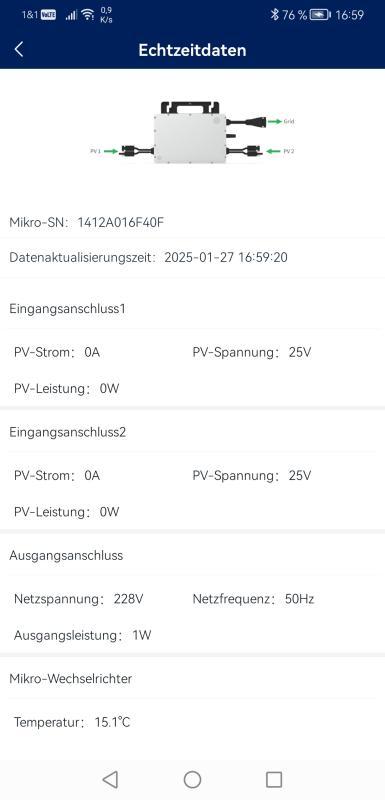

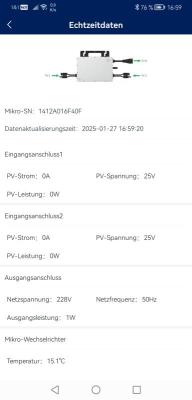

1412A016F40F 2025-01-27 16:59 Uhr

Am 27.01.2025 um 11:07 Uhr wurden vom Wechselrichter in der Garage an die Speicher 166 Watt geliefert. Um 16:59 Uhr war es es am 27.02.25 schon ziemlich dunkel, die Solarzellen lieferten keinen Strom.

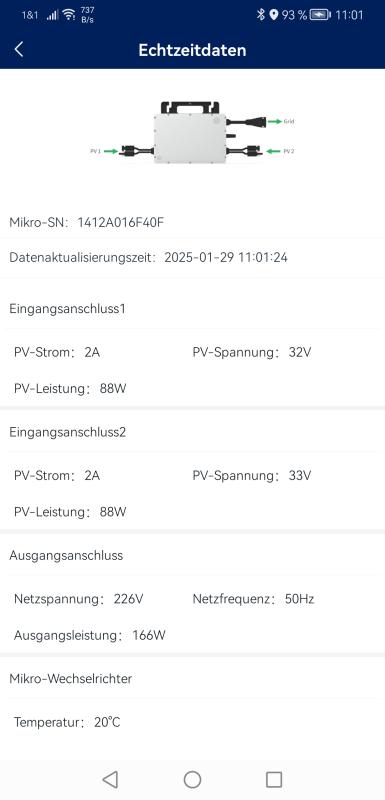

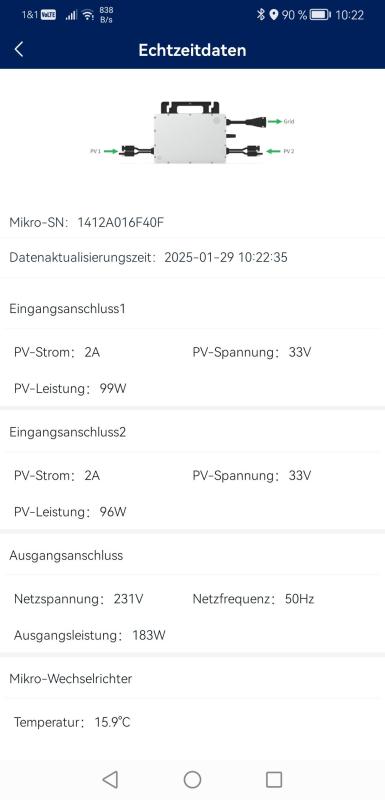

1412A016F40F 2025-01-29 10:22 Uhr

1412A016F40F 2025-01-29 11:01 Uhr

1412A016F40F 2025-01-29 11:41 Uhr

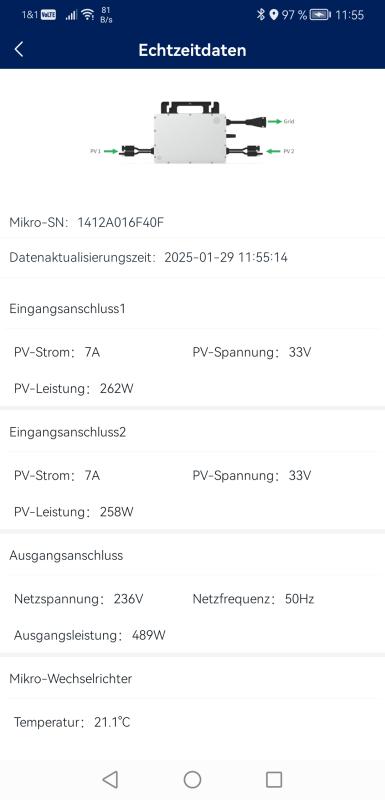

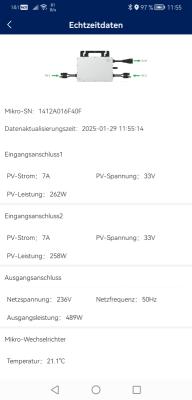

1412A016F40F 2025-01-29 11:55 Uhr

Am 29.01.2025 12:30 Uhr lieferte zum ersten Mal die Anlage insgesamt 1050 Watt, der Wechselrichter Garage 517 Watt, der Wechselrichter Minicarport 533 W.

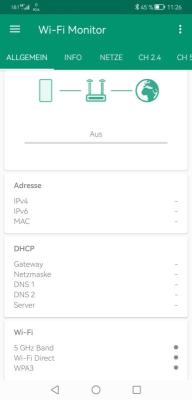

4. WI-FI Monitor App: Im Google Play Store gibt es die App WI-FI Monitor V. 1.8.0. Damit sieht man auch die WLAN-Verbindung zur DTU der Wechselrichter. Das etwas geringe WLAN-Signal MagentaWLAN-7GFV wurde durch einen WLAN-Mesh-Verstärker TP-Link RE330 verstärkt: MagentaWLAN-7GFV_EXT.

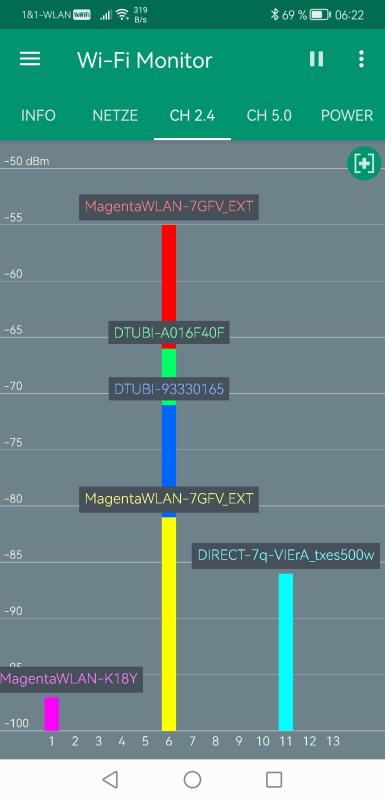

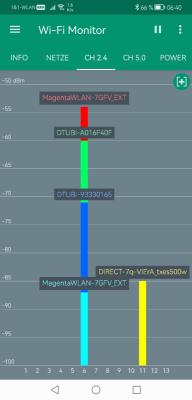

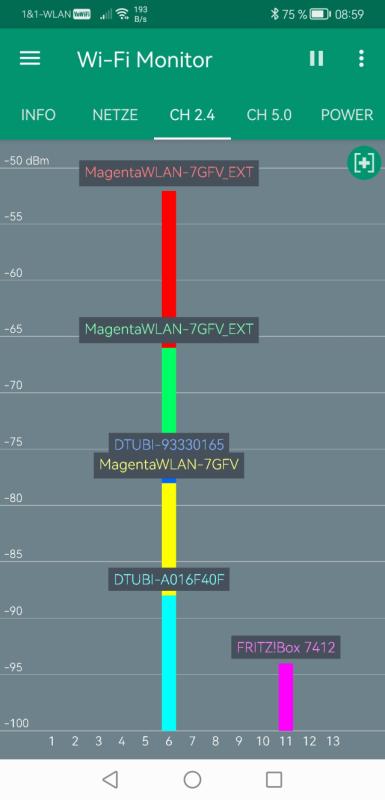

WLAN-Pegel: Am 16.04.25 waren um 06:22 Uhr folgende Pegel da. Ein neuer Platz des o.a. WLAN-Mesh-Verstärkers ergibt am 19.04.25 einen noch etwas höheren Pegel.

4.1 WLAN und Mobile Daten: Da die Pegel der WLAN-Verbindungen besonders bei den DTUs der Wechselrichter schwanken, habe ich die "Mobilen Daten" eingeschaltet (Android). Huawei-Handy: Einstellungen - Mobilfunknetz - Mobile Daten: blauer Schiebeschalter ein Samsung-Handy: Einstellungen - Verbindungen - Datennutzung - Mobile Daten Außerdem verbindet sich beim App-Start das Handy ohne erreichbares WLAN mit dem Internet. Somit kann man die Photovoltaik-Apps überall aufrufen, wo man ein Handy-Netz hat.

zu Teil 5: - zurück zu Teil 1
