Teil 6: Kompressor: Magnetkupplung, Drossel- u. Umluftklappe:
1. Kompressor (mechanischer Lader):
1.1 Motoren M113.990/991/992/993/995
1.2 Kompressorrotoren SL55AMG:
2. Steuerung:
3. Magnetkupplung Y2/1 (mechanischer Lader):

3.1 Funktion Magnetkupplung:
3.1.1 defekte Magnetkupplung Y2/1:
3.1.2 Motoreninstandsetzer Firma Linz Motorentechnik:
3.2 Anschlüsse, Schaltplan 463/230: Blatt 2:
3.2.0.1 G55AMG 463.270:

3.2.0.2 SL55AMG 230.474:
3.2.1 Prüfstecker:
3.3 Diagnose Magnetkupplung:
3.4 Messung des Lüftspiels Kompressor-Riemenscheibe:
3.5 Haltewerkzeug Magnetkupplung:
3.5.1 Riemenscheibe Kompressor aus-. einbauen:
3.5.2 Lagerspiel Riemenscheibe Daten:
3.6 Elektromagnetische Kupplung aus-, einbauen:

4. Kompressor aus-, einbauen:

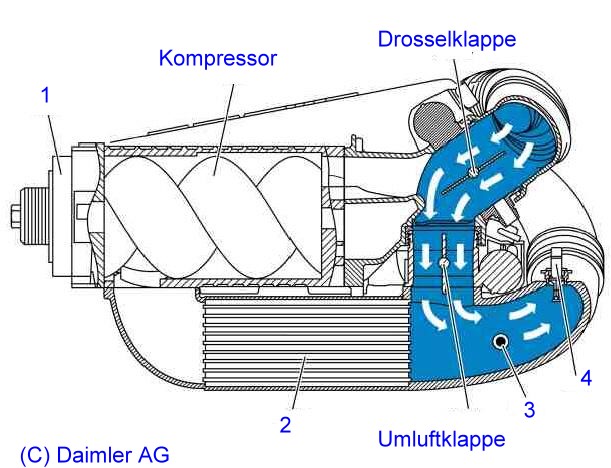

4.1 Aufladung - Umluft- u. Drosselklappe:

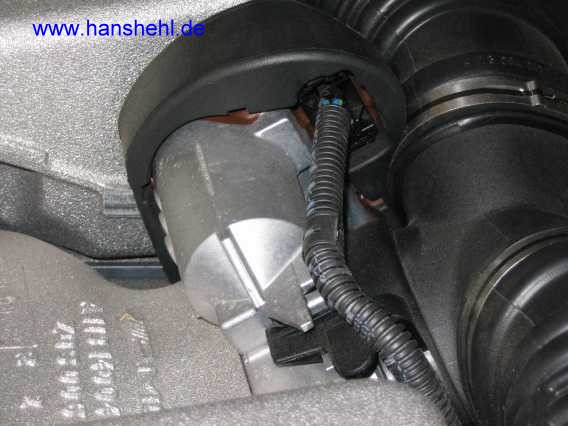

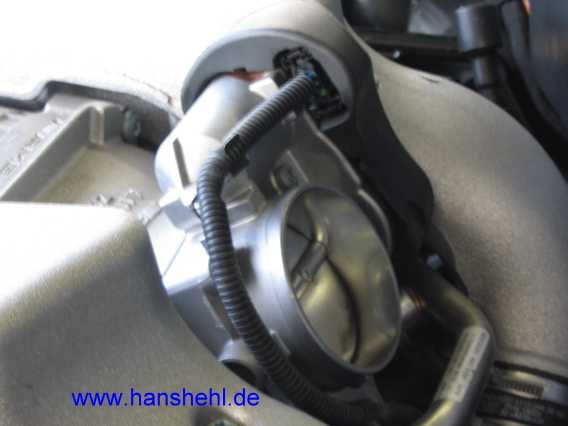

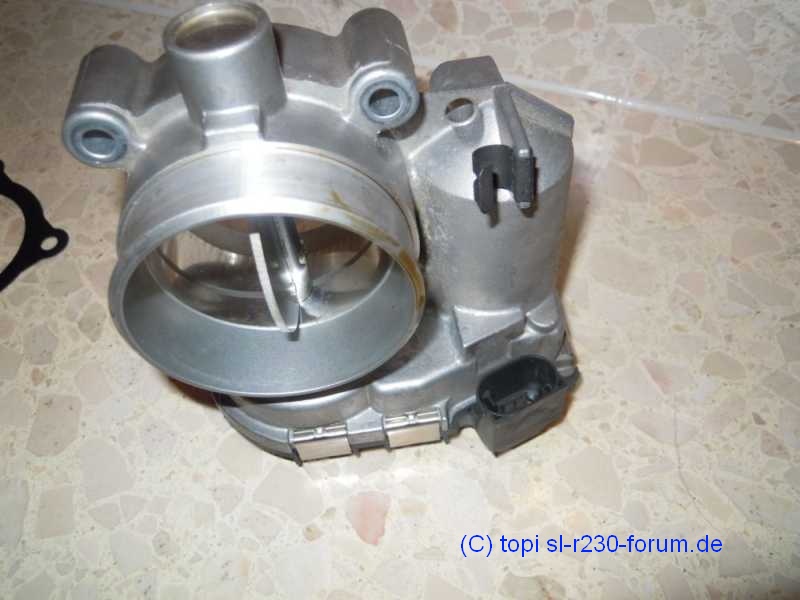

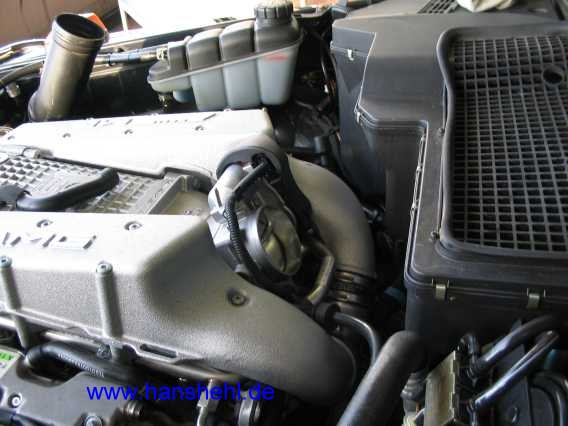

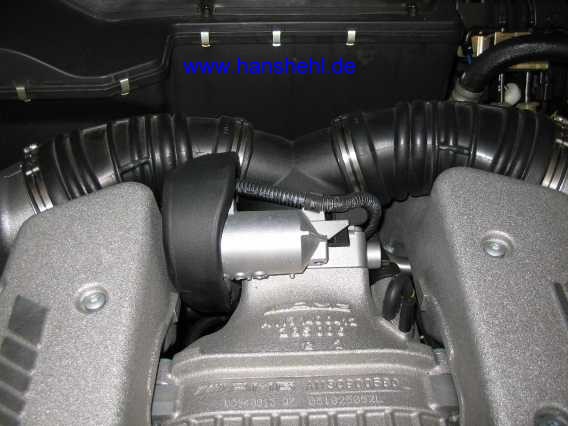

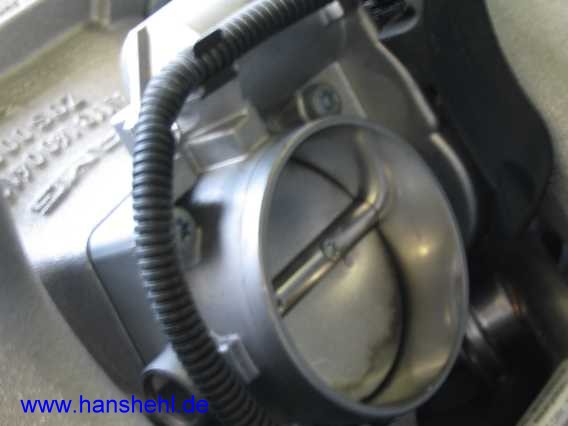

4.2 Stellglied Drosselklappe:

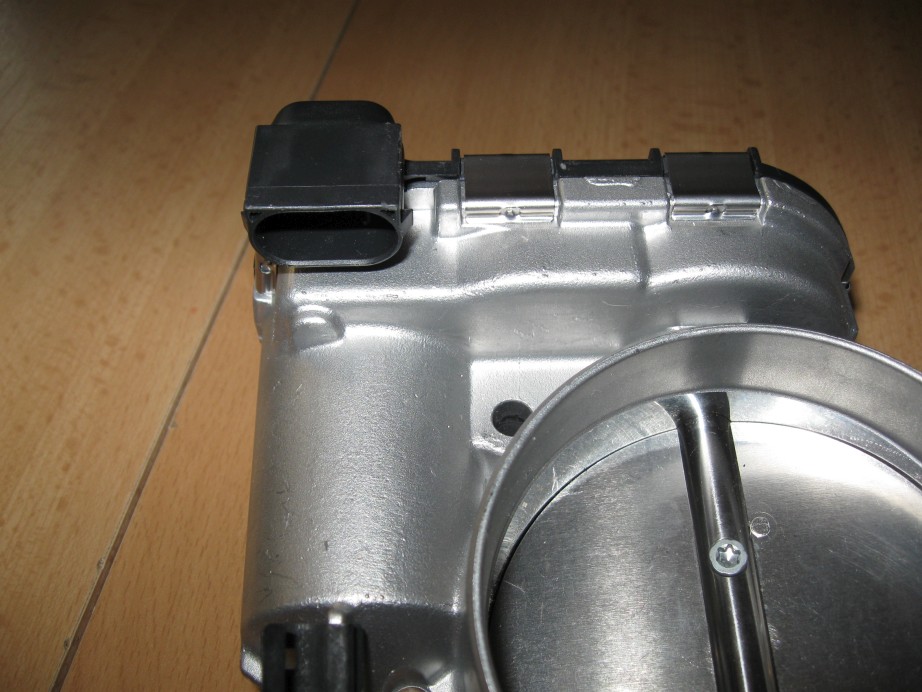

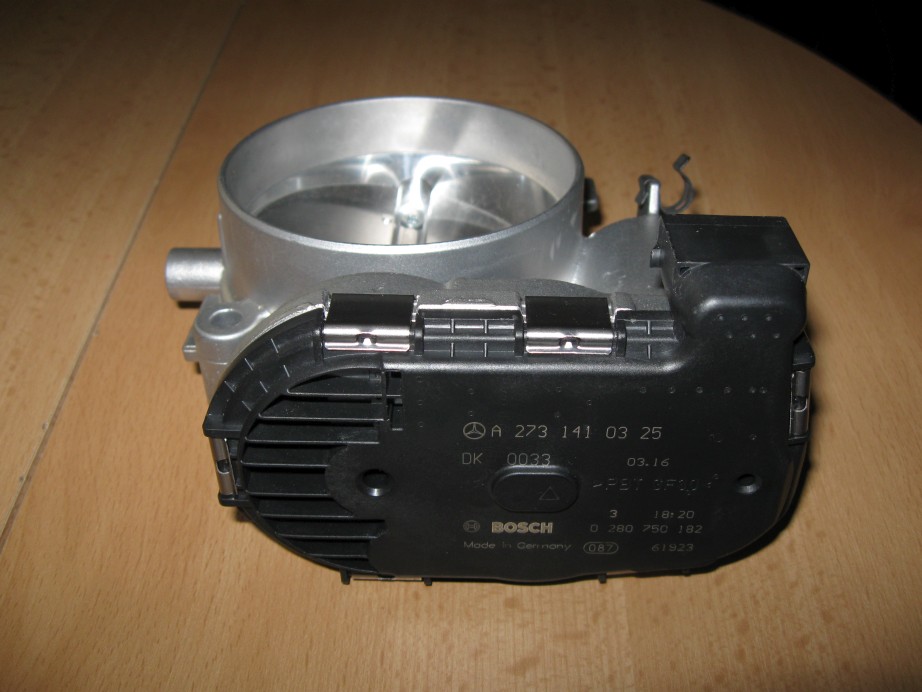

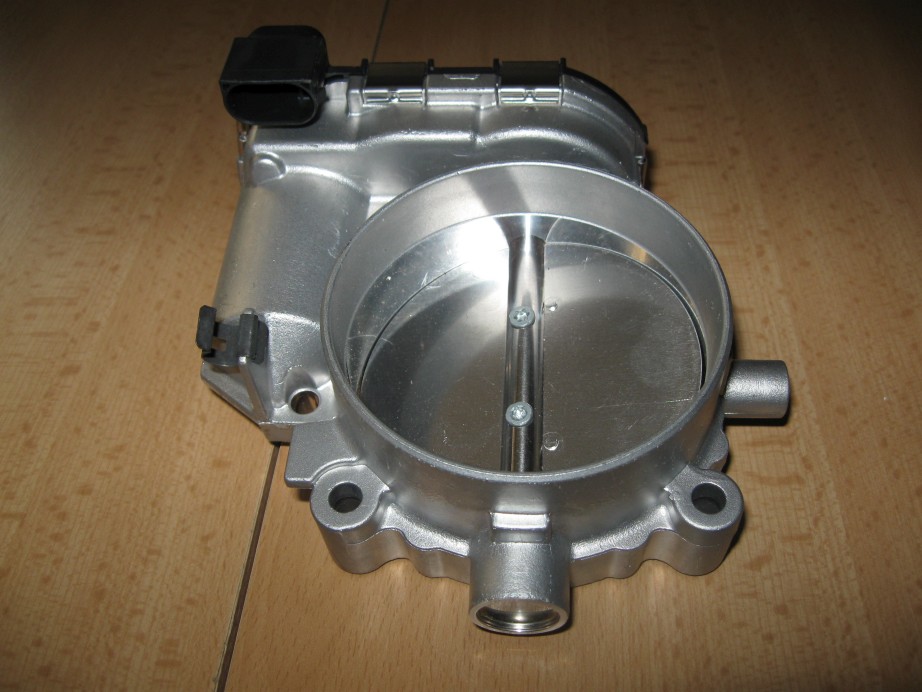

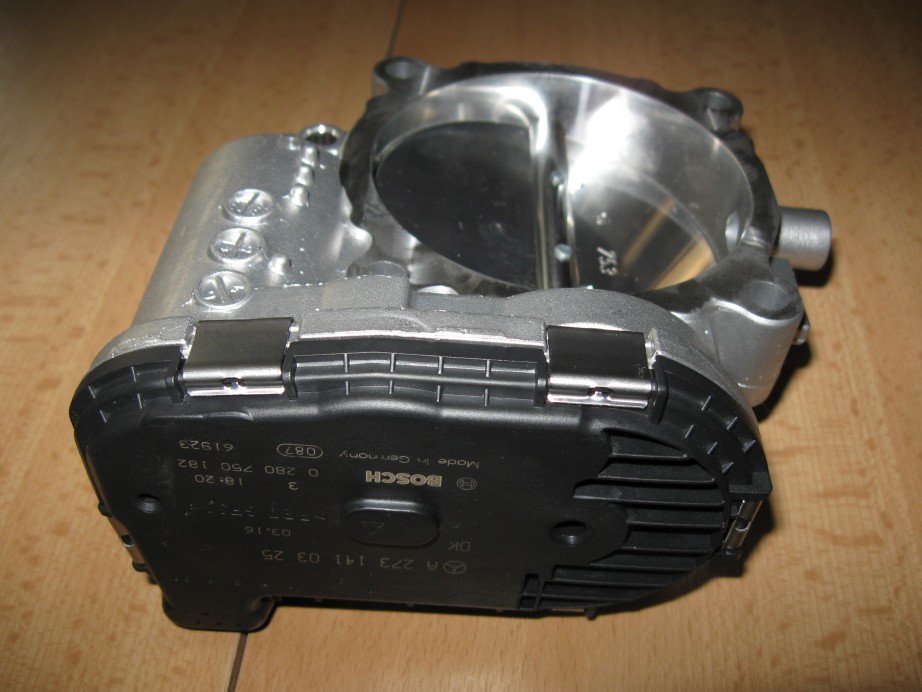

4.2.1 Stellglied Drosselklappe M16/6: 230.471

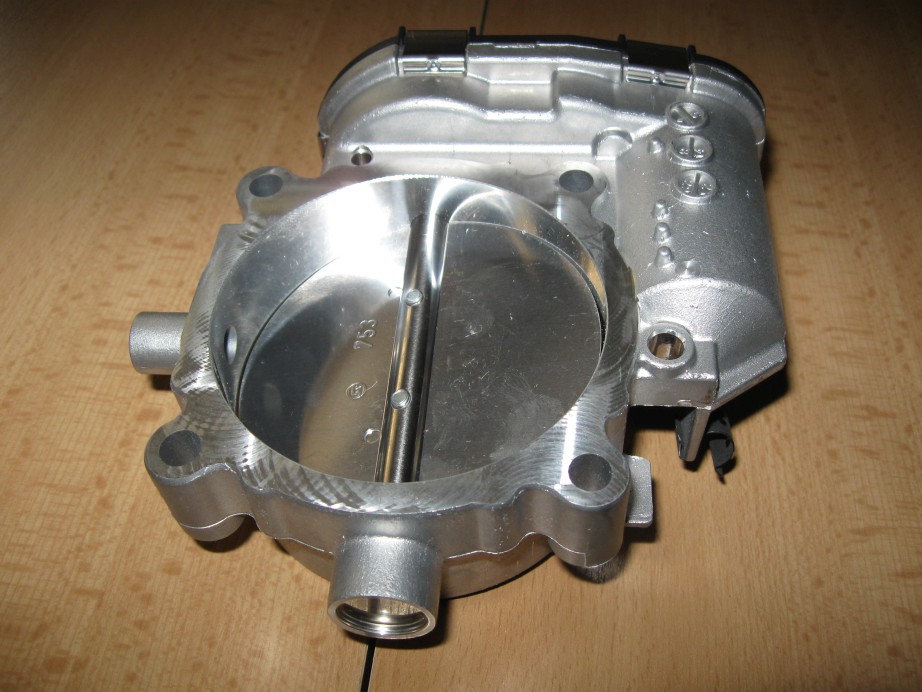

SL500 V8/ SL550 USA / Japan Motor M273.965:

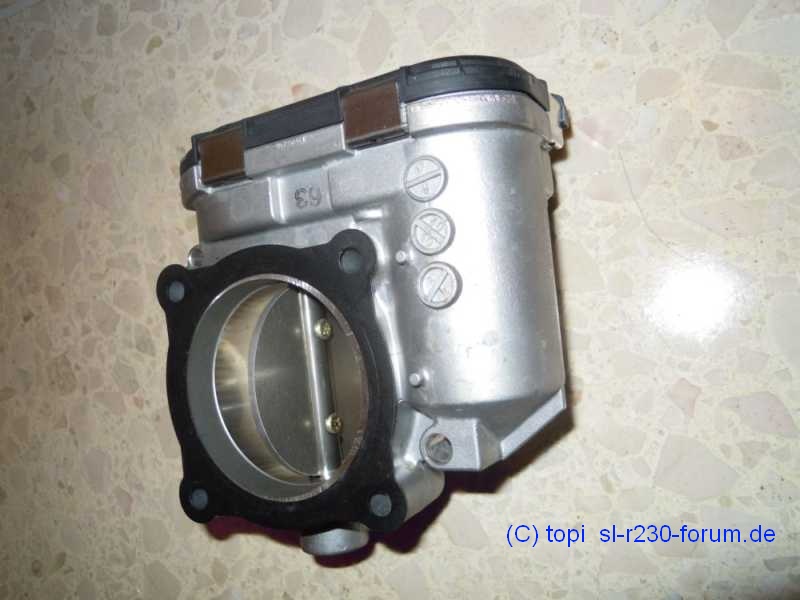

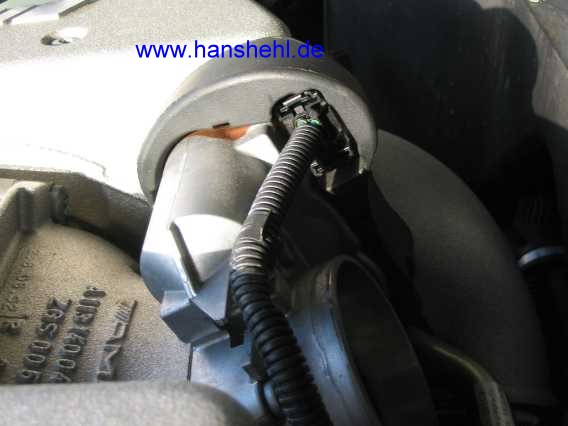

4.3 Stellglied Umluftklappe:

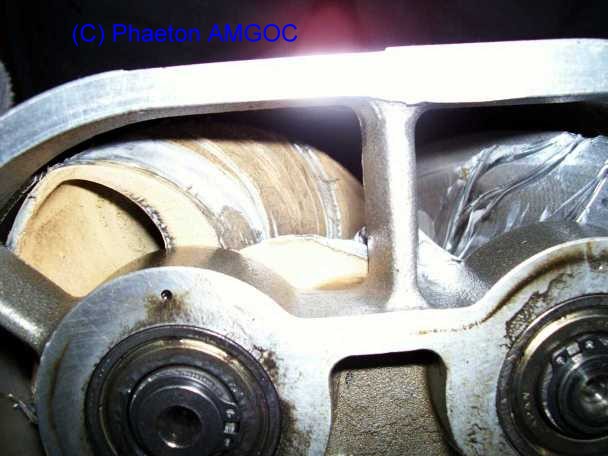

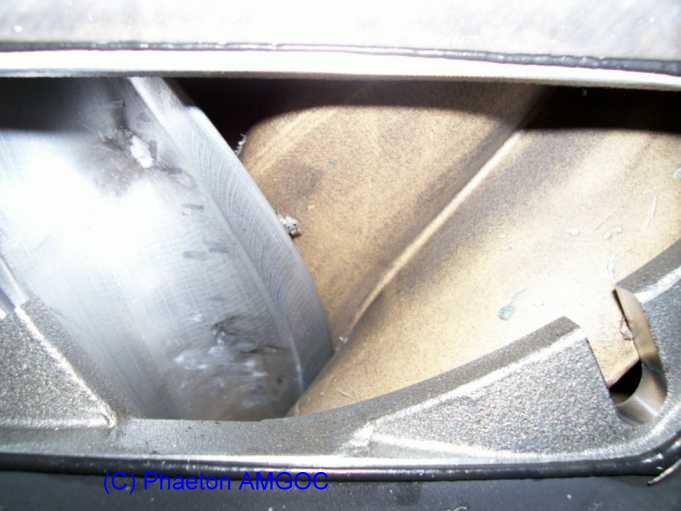

5. Kompressor Rotorschaden:

Zurück zur Übersicht Motor M113.99#
1. Kompressor (mechanischer Lader): top

Mercedes baute z.B. beim SLK 230, 170.449 den Eaton-Kompressor A1110901080 ein. Er ist in dem Buch 'Technik transparent' von Christof Vieweg,
'Alles über den Mercedes-Benz SLK', ISBN 3-9804457-1-2, ab Seite 160 beschrieben.

Der Eaton-Kompessor arbeitet nach dem Root-Prinzip. Beide Rotoren sind dreiflügelig (verschränkt um 60 Grad)
und drehen sich mit bis zu 12000 Umdrehungen pro Minute.

Die AMG-Motoren, z.B. der SLK 32AMG, mit 6 Zylindern haben den größeren MG-Schraubenkompressor A112090080, nicht den Eaton-Kompressor.
1.1 Motoren M113.990/991/992/993/995 bis AEJ07: top

EPC-Net: siehe Aggregat Motor/09/100/Bild 2:
(mit Magnetkupplung).

Übersicht: Anordnung/Aufgabe/Aufbau/Funktion:
GF09.50-P-3102AM

Aufbau: GF09.50-P-3102-01AM

Funktion: GF09.50-P-3102-02AM
G55AMG G55AMG-K G55AMG-K G55AMG-K
mechanischer Lader (Kompressor) M113.992 SL55AMG:

A1130900080 bis Ende Modelljahr 2002 Code 802
A1130900280 ist ersetzt durch
A1130900580 ab Modelljahr 2003 Code 803
mechanischer Lader (Kompressor) M113.993 G55AMG:

A1130900580 ab Modelljahr 2003 Code 803
Nur der mech. Lader vom SLR Roadster Typ 199.476 M155.980: A1550900680 ist an den Motorkreislauf angeschlossen (Ölleitung zum
Getriebekasten: A1551800420), wie man in AR09.50-P-4705SLR: Kompressor aus-,einbauen nachlesen kann. Siehe auch GF09.50-P-2000SLR

Der M113-Lader hat eine "Lebensdauerfüllung" laut Aufbau: GF09.50-P-3102-01AM,
siehe Kompressorölwechsel Abschnitt 8: (motorg55-7-3.htm).
Preise: Kompressor (Lader)

Mai 2021:
A1130900580 80 als Tauschteil: 5148,77 Euro, Rückwert 772,31 Euro ohne Mehrwertsteuer.

Herbst 2013:
A1130900580 80 als Tauschteil kostete 4226,90 Euro
ohne MwSt. abzgl. 634,03 Euro Vergütung für das Altteil,
also 3592,87 Euro ohne MwSt. und ohne Einbau.

Dezember 2011:
A1130900580 80 als Tauschteil kostete 3870,73 Euro
ohne MwSt. abzgl. 580,61 Euro Vergütung für das Altteil,
also 3290,12 Euro ohne MwSt. und ohne Einbau.
Kompressor Kompressor

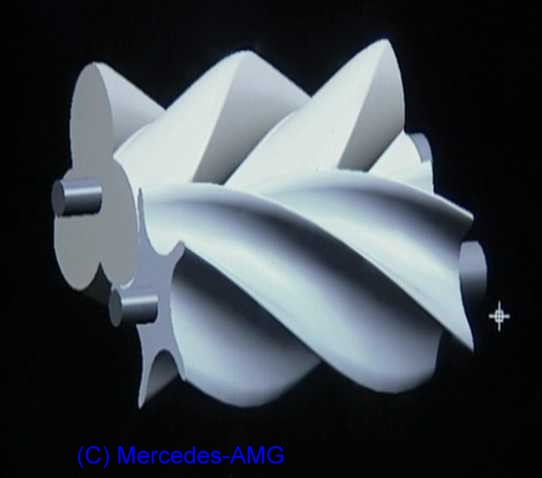

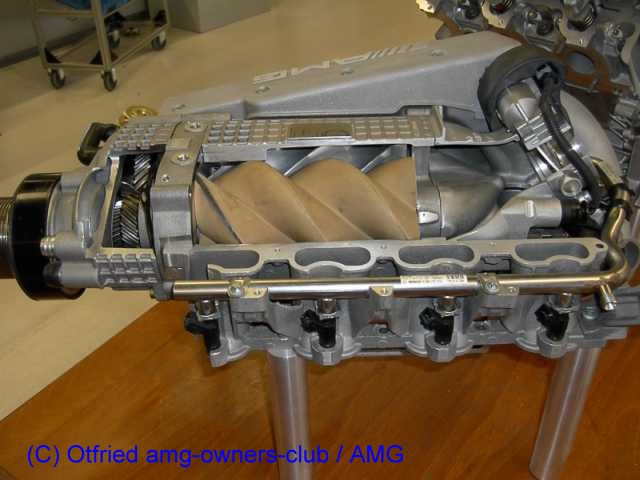

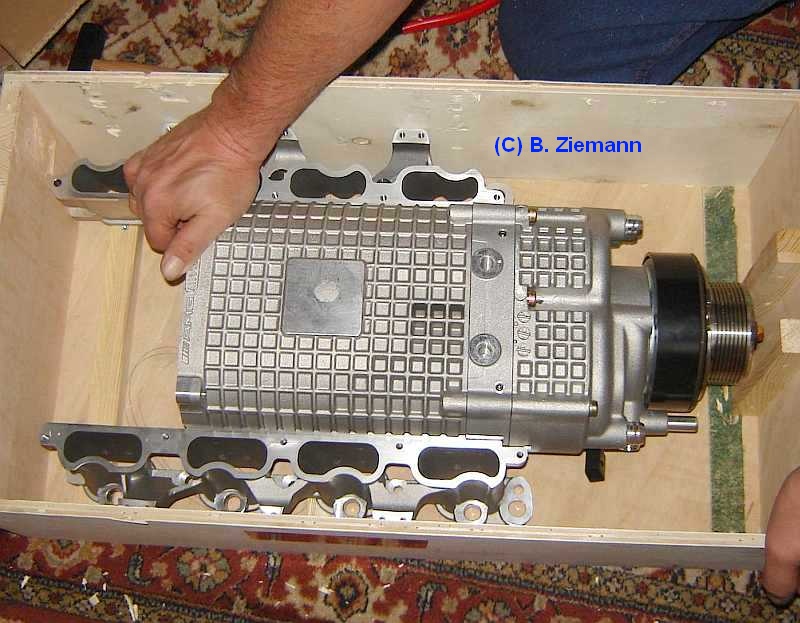

Der sehr kompakte Kompressor (Schraubenverdichter) sitzt im V-Winkel zwischen den beiden Zylinderbänken auf dem Ladeluftkühler.
Seine beiden Schraubenspindeln rotieren gegenläufig. Durch die unterschiedliche Schneckenkurven-Anzahl der Rotoren drehen diese
unterschiedlich schnell, ein Rotor mit max. mit max. 23.000 rpm. Etwa 15-16% (ca. 95 PS) Verlust. Ab 3/2006 wurde
die Drehzahl erhöht (sogar mit 3,5 facher Geschwindigkeit ???).

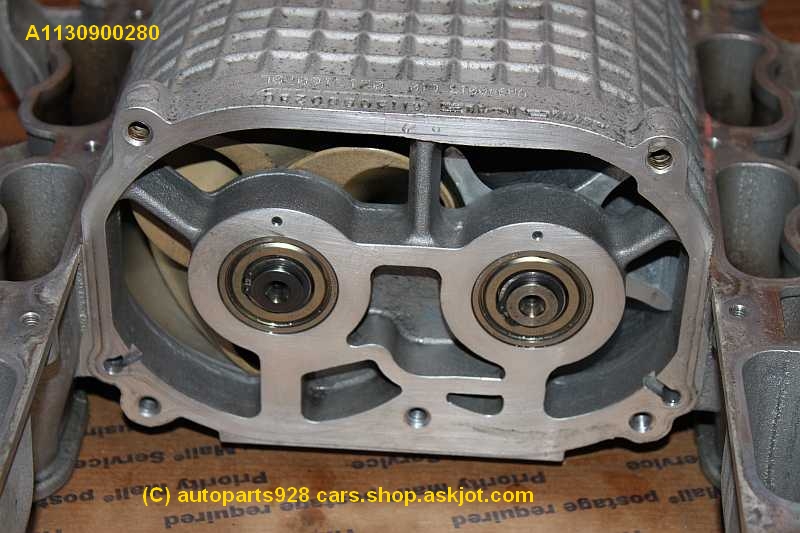

G55AMG G55AMG G55AMG A1130900280 - G55AMG A1130900280 - G55AMG

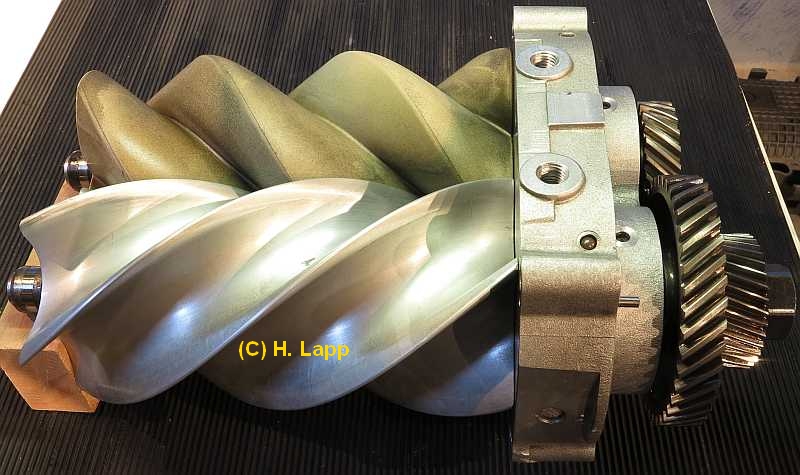

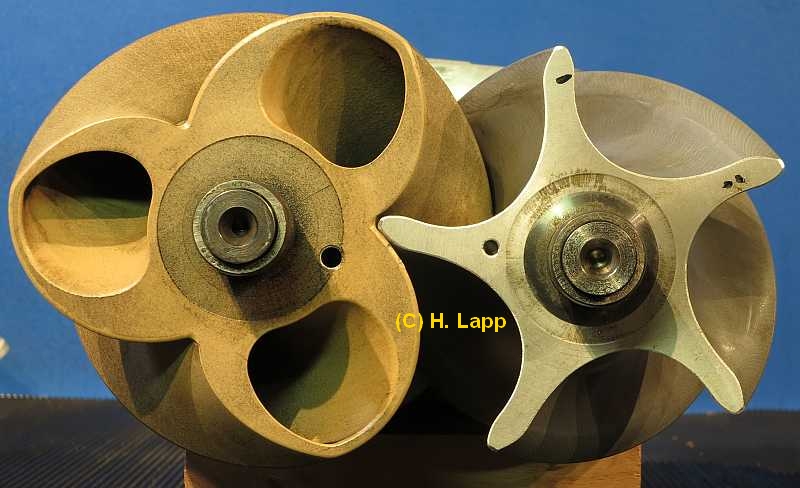

1.2 Kompressorrotoren: R230.474 SL55AMG (7/2002): top

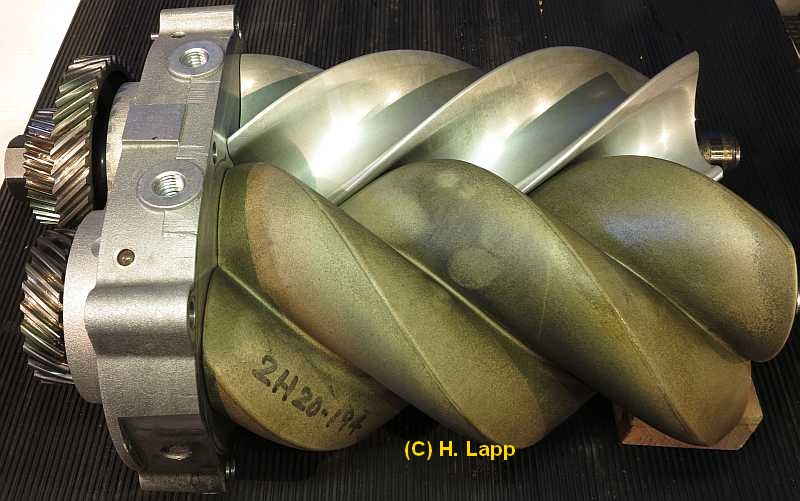

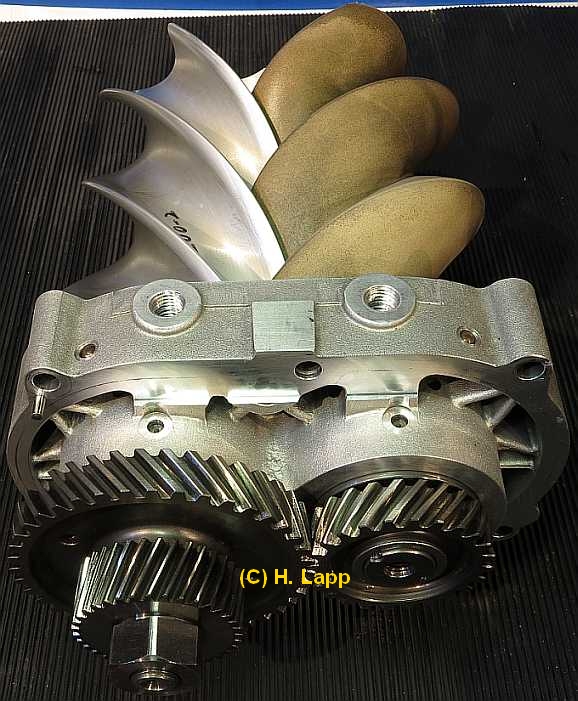

Faszinierend ist das Zusammenspiel des fünfgängigen (Alu) und dreigängigen Rotors (beschichtet), Bilder von H. Lapp, vielen Dank!
SL55AMG SL55AMG SL55AMG SL55AMG SL55AMG

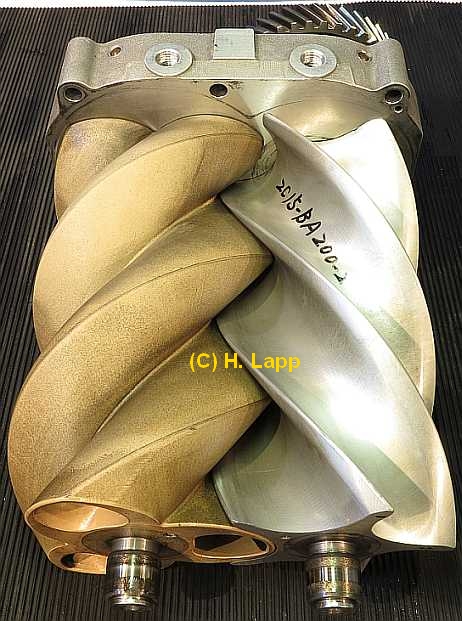

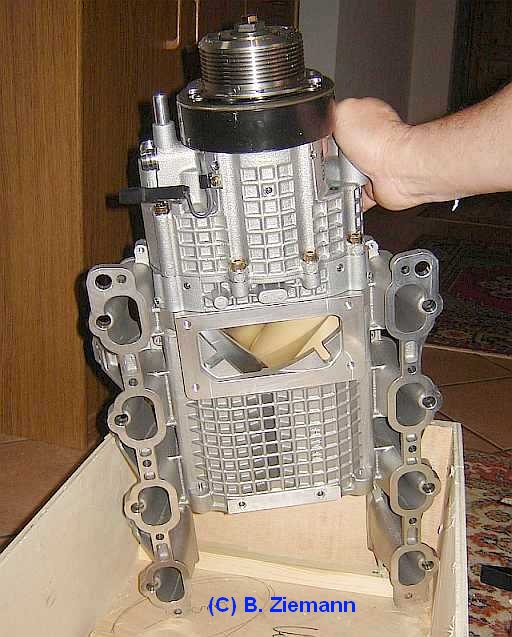

H. Lapp hat anläßlich seiner Kompressorrevison (SL55AMG 2003) die Drehzahlen genauer untersucht: "...max. Eingangsdrehzahl .. 10786 U/min
bei max. Drehzahl des Motors mit 6500 U/min. Von der Fahrzeugfront aus gesehen der linke Rotor (5-gängig, blank) dreht dann mit 13869 U/min.
Von der Fahrzeugfront aus gesehen der rechte Rotor (3-gängig, beschichtet) dreht dann mit 23115 U/min, dreht also um 66% schneller.

Beitrag von Harald (halg60 slr230-forum.de) und wisinfo/komprev.htm:

Übersetzungsverhältnis Riemenscheiben:

Durchmesser Riemenscheibe Kurbelwelle 151 mm und Kompressor 91 mm beim SL55AMG 2003: Somit ist das Übersetzungsverhältnis i=0,6026.
Bei max. Drehzahl des Motors gemäß Bedienungsanleitung (6500 U/min) dreht der Kompressor an der Eingangswelle somit 10786 U/min.

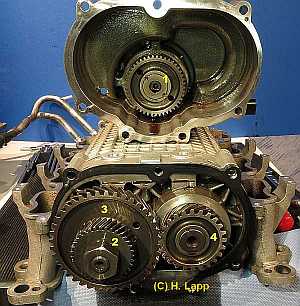

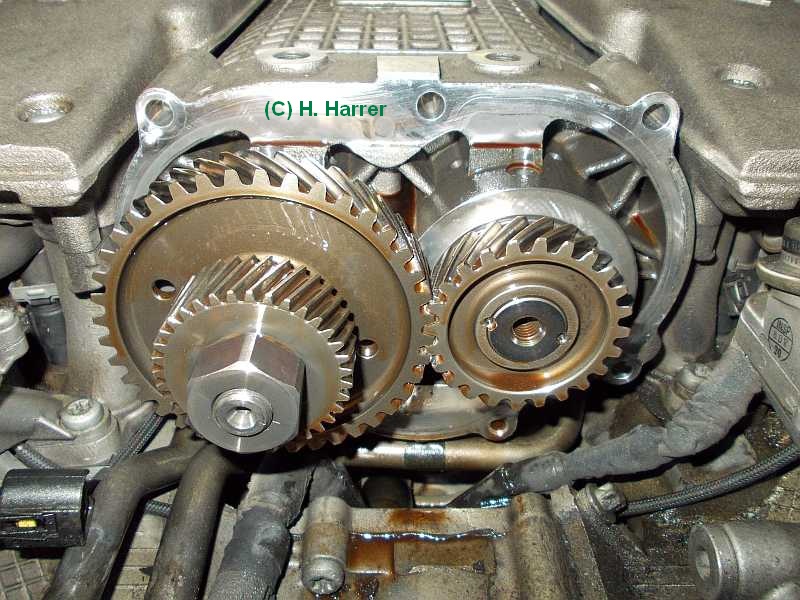

Anbei das Bild des geöffneten Getriebes. Zahnrad 1 ist dabei das Eingangszahnrad (dreht im Uhrzeigersinn (im Bild entgegen dem Uhrzeigersinn).
Zahnräder 2 und 3 auf linker Rotor-Welle, Zahnrad 4 auf rechter Rotor-Welle .."

Der korrekte Ölstand im Kompressor ist etwa 1 cm unter der Kontrollschraube, siehe hier.
Kompressor - G55/SL55AMG
Als teures Schnittmodell für den Schreibtisch gibt es einen kleineren Kompressor vom Lehrinstitut Christiani, Bestell-Nr. 73573 . G55AMGK
2. Kompressorsteuerung ME: top

M113.990/991/992/993/995 z.B. SL55AMG

Funktion: M113.990/991/992/993: GF09.50-P-3001AM

Der Kompressor wird je nach Motorlast und Drehzahl kennfeldabhängig vom Motorsteuergerät mittels Magnetkupplung zugeschaltet.
Die Magnetspulen bekommen +12 V von Klemme 15 und Klemme Z23/9 (gesichert). Das Steuergerät schaltet den Masseanschluss zu (47 Watt, etwa 4 A bei 12V).

Das Steuergerät erhält von folgenden Sensoren Informationen:
Positionsgeber Kurbelwelle, Druckgeber Ladeluft, Temperaturfühler Ladeluft, Stellglied Umluftklappe, Stellglied Drosselklappe, Geber Fahrpedal.
Ab 3500 Umdrehungen läuft der Kompressor immer mit. Beim Start unter 0 Grad C. wird der Kompressor
kurz zugeschaltet um eine eventuelle Vereisung durch Kondenswasser zu entfernen. Um ein verzögertes
Ansprechen beim Beschleunigen zu vermeiden, bleibt in der Schubphase der Kompressor immer zugeschaltet.
Nicht angesteuert wird der Kompressor bei einem Fehler des Ladeluftkühlsystems (durch unplausible Werte
des Ladelufttemperaturfühlers) und bei zu niedriger Batteriespannung unter 9 V.

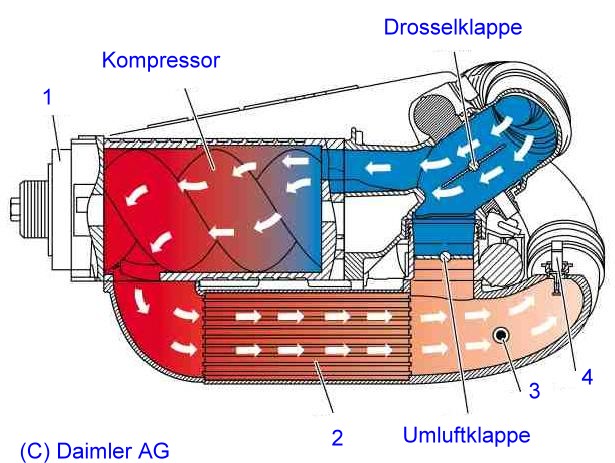

Der Verdichter saugt auf der Rückseite an und presst mit einem maximalen Ladedruck von 0,8 bar
(Motorhöchstdrehzahl) die Luft nach unten in den Ladeluftkühler. Für die Steuerung der Magnetkupplung
sowie der Stellglieder Drossel- und Umluftklappe liefern folgende Sensoren Daten an das ME:
Positionsgeber Kurbelwelle, Geber Fahrpedal, Druckgeber und Ladeluft-Temperaturfühler.
G55AMG G55AMG
3. Magnetkupplung Y2/1 (mechanischer Lader): top

Motor M113.990/991/992/993/995

Übersicht: GF09.50-P-3103AM:

Der C32 AMG Kompressor (V6-Zylinder) hat die gleiche Riemenscheibe A1130900044 wie der V8.

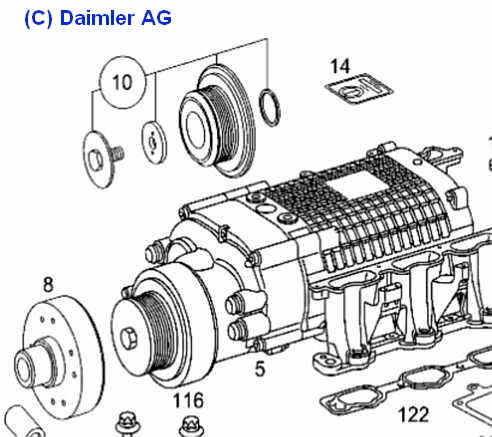

EPC-Net: siehe Aggregat Motor/09 Luftfilter/100 Kompressor/Bild 2:

SL55AMG 230.474 und G55AMG 463.270:

Bild-Nr.10: Riemenscheibe mit Kupplungsplatte: Flansch Reparatursatz: A1130900044
Bild-Nr. 8: Magnetkupplung: Flansch A1130980040

Achtung: die Aufnahme mit der Magnetspule ist mit 6 Schrauben am Kompressor angeschraubt, es gibt sie nicht als Ersatzteil,
die Magnetkupplung ist nur die schwarze "Metallglocke" auf der Getriebeeingangswelle.
G55AMG

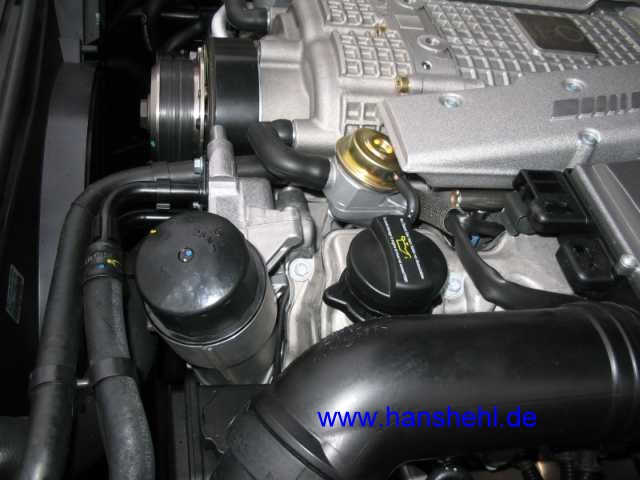

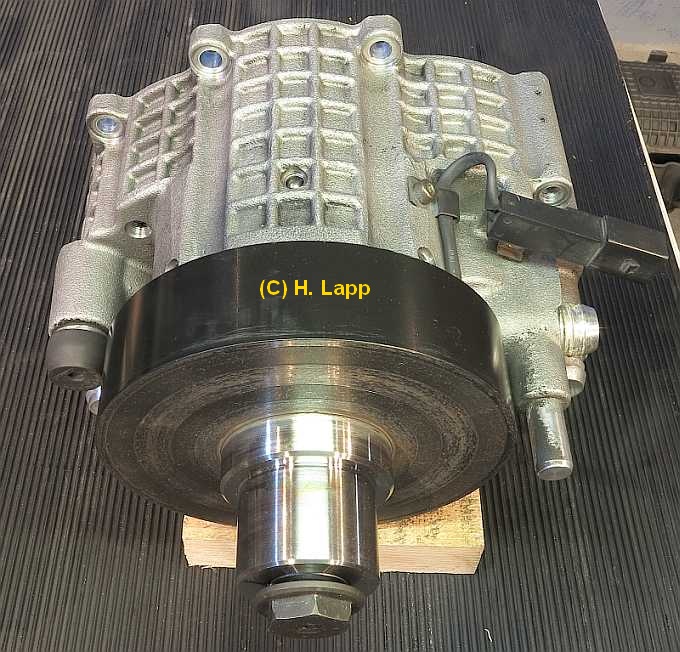

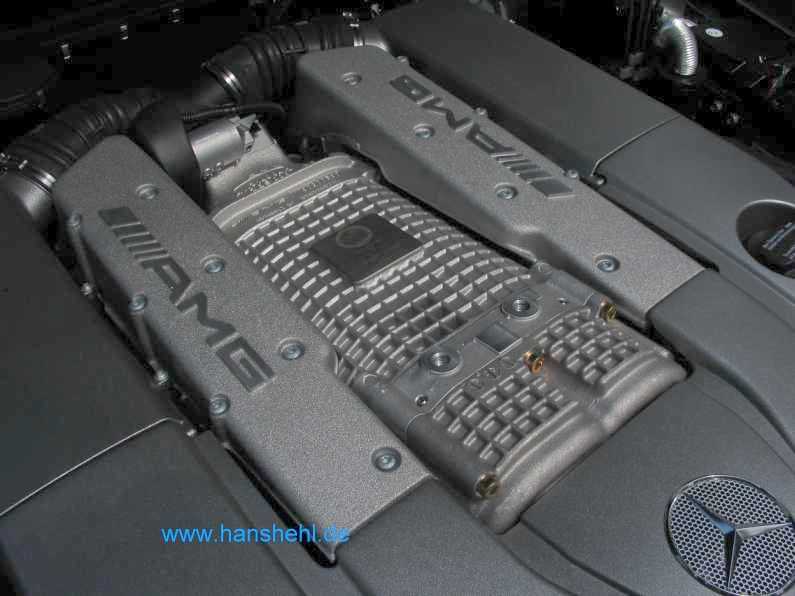

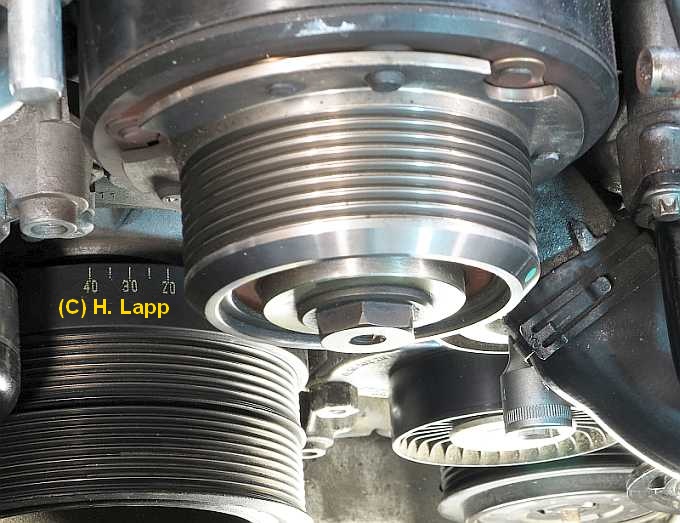

Nach Abnahme der Motorabdeckung ist die Magnetkupplung sichtbar. Der Motor ist aus.

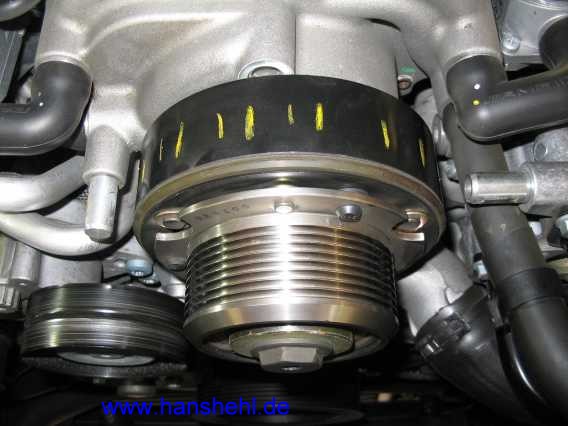

Die Magnetkupplung (Bild 1, gelbe Striche auf schwarzer Kupplung) läßt sich mit der Hand drehen,
bei mit der Diagnose eingeschalteter Magnetkupplung
aber nicht, da über den Keilriemen und Kurbelwelle blockiert.

Aufbau: GF09.50-P-3103-03AM Diese WIS ist falsch (Stand 5/2013) und zeigt die Magnetkupplung des Eaton-Kompressors.
G55AMG G55AMG
3.1 Funktion / Aufbau Magnetkupplung M113.99#: top

Zugeschaltet wird der Kompressor über eine Magnetkupplung Y2/1, masseseitig angesteuert vom Motorsteuergerät ME 2.8.1 (N3/10),
nicht jedoch bei stehendem Fahrzeug (bei Motorstillstand aber mit der Diagnose zuschaltbar).

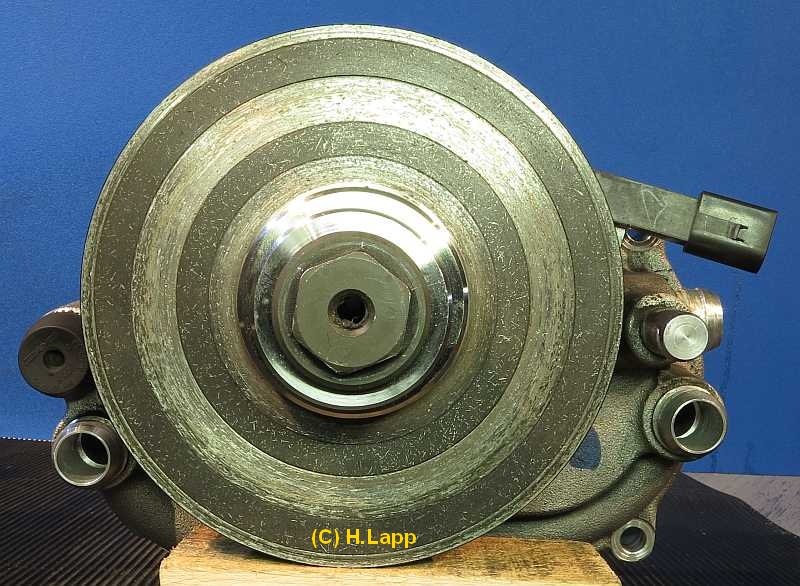

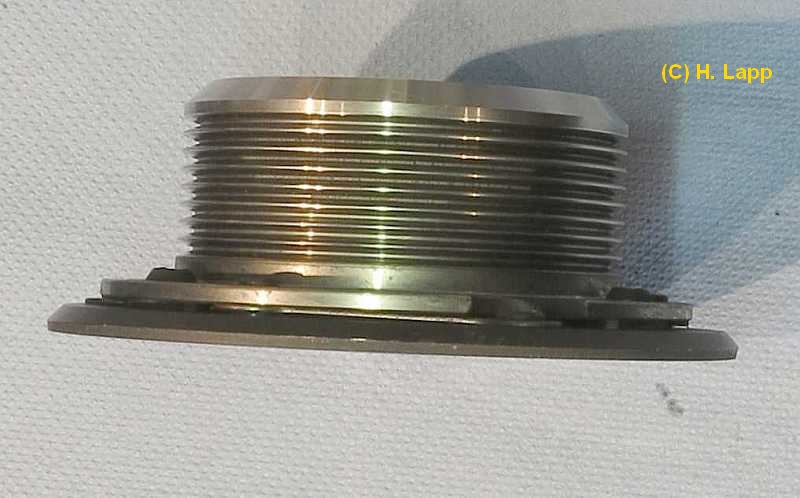

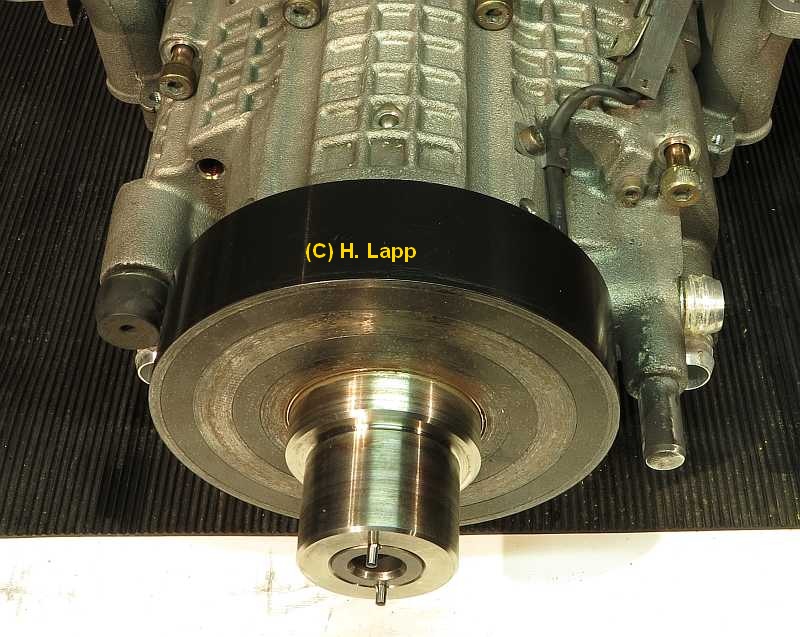

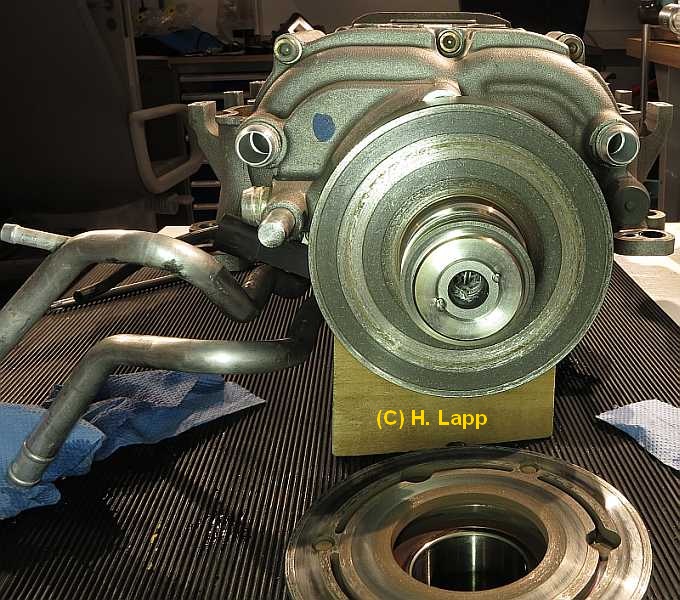

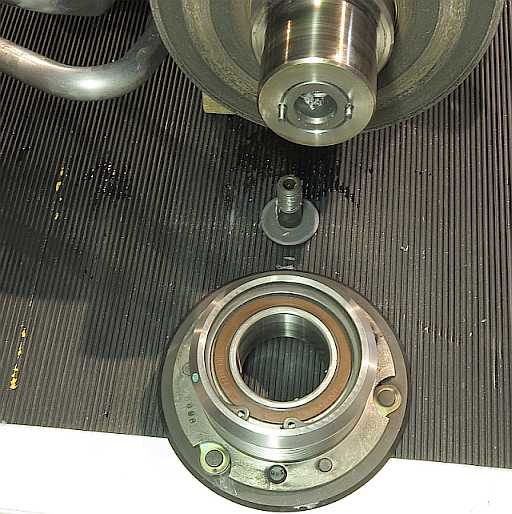

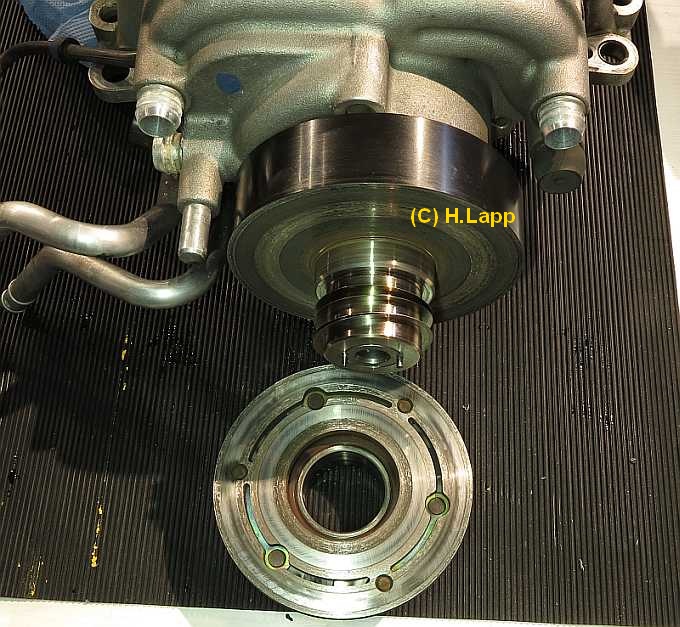

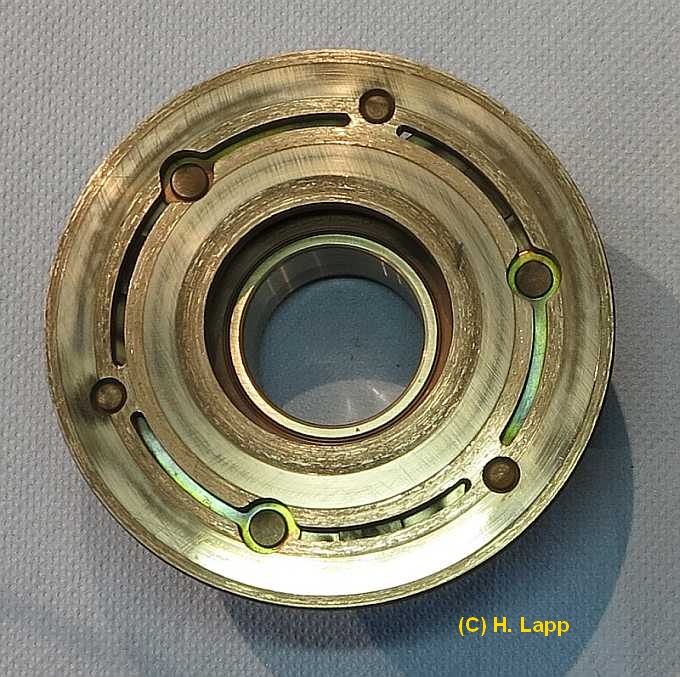

Die Riemenscheibe (1. Bild) mit der Kupplungsplatte sitzt auf der Getriebe-Eingangsachse zur Magnetkupplung (schwarzer Gehäuseteil, 2. Bild).
Die Magnetkupplung ist mit der Getriebe-Eingangsachse fest verbunden (aufgeschrumpft).
Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992

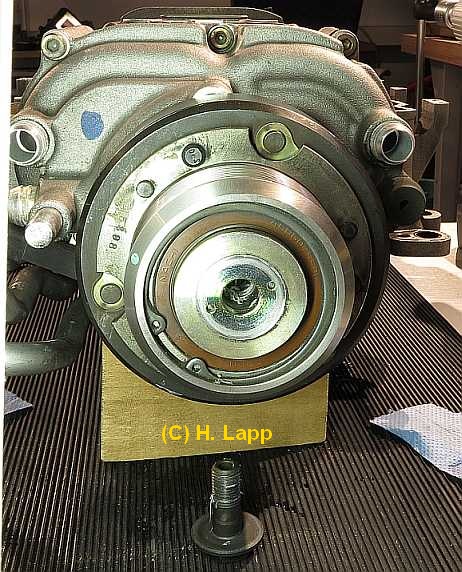

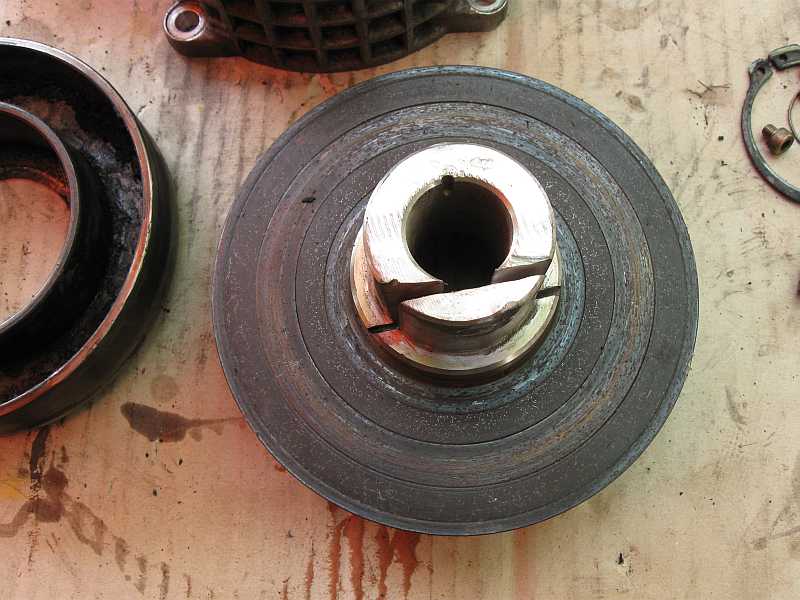

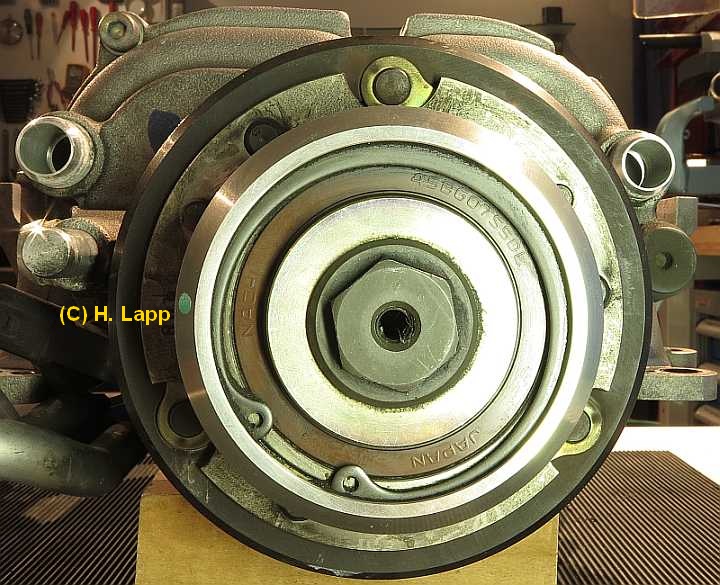

Die Kupplungsplatte (1. Bild) ist mit der Riemenscheibe über drei vernietete, axial elastische Blech-Verbindungsstege (2. und 3. Bild) verbunden.
Zusätzlich sind drei Gummi-Puffer zwischen der Riemenscheibe und der Kupplunsplatte angebracht,
die den axialen Schlag beim ausschalten der Magnetkupplung dämpfen.
Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992
Das Magnetfeld der Magnetspule (47 Watt, etwa 4 Amp.) stellt einen Kraftschluss zwischen dem schwarzen Gehäuse
und der Kupplungsplatte her. Die Kupplungsplatte wird vom starken Magnetfeld an das schwarze Gehäuse gepresst,
wobei die Riemenscheibe nun mit dem Kompressor gekoppelt ist.

Im Leerlauf dreht sich der Kompressor langsam mit und kann angehalten werden.

Nach dem Motorstart und erstmaligem Einschalten der Magnetkupplung schaltet sich die Pumpe M44 der Ladeluftkühlung
zu, siehe Diagnose der Pumpe M44.
3.1.1 defekte Magnetkupplung Y2/1: top

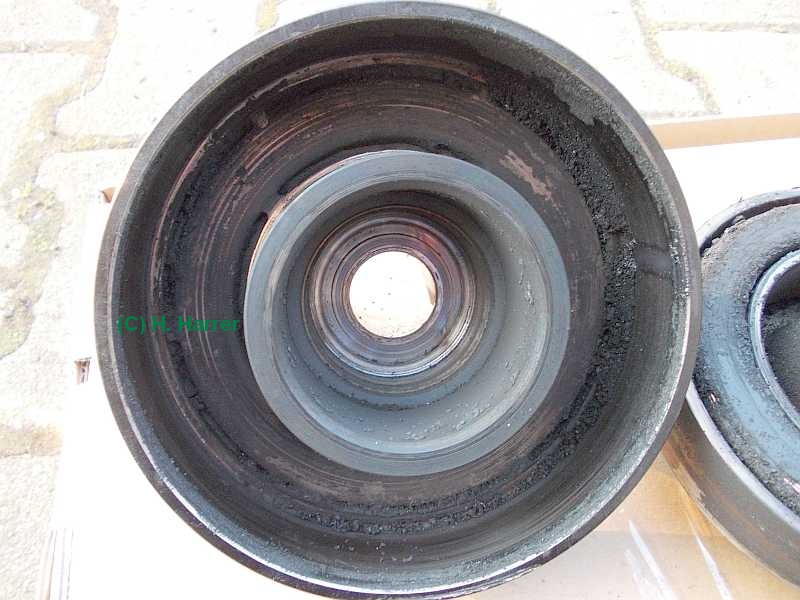

Von einem Mitglied des www.SL-R230-forum.de (Danke Hans, lamusika!) erhielt ich die Bilder der verschmorten Magnetkupplung,
die durch ein blockiertes Riemenrad zerstört wurde. Dabei verglühte die Isolierung der Anschlüsse der Spule,
da die 15A-Sicherung zu spät auslöste (Fazit: eigene Sicherung 6 A am Halter anbauen).
Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992

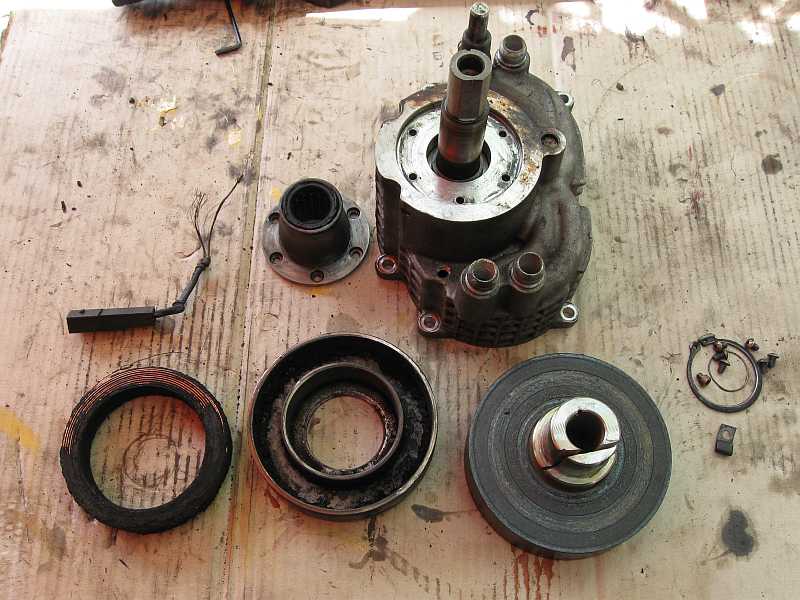

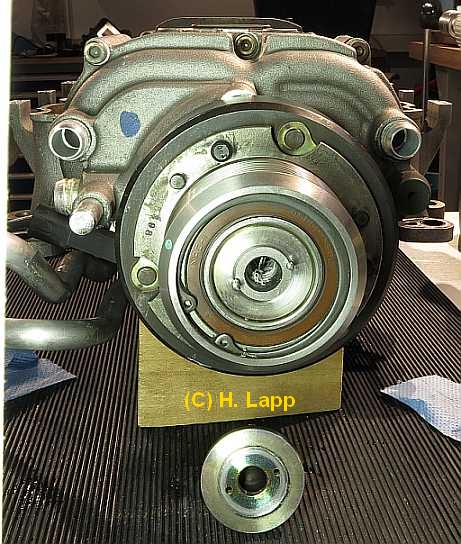

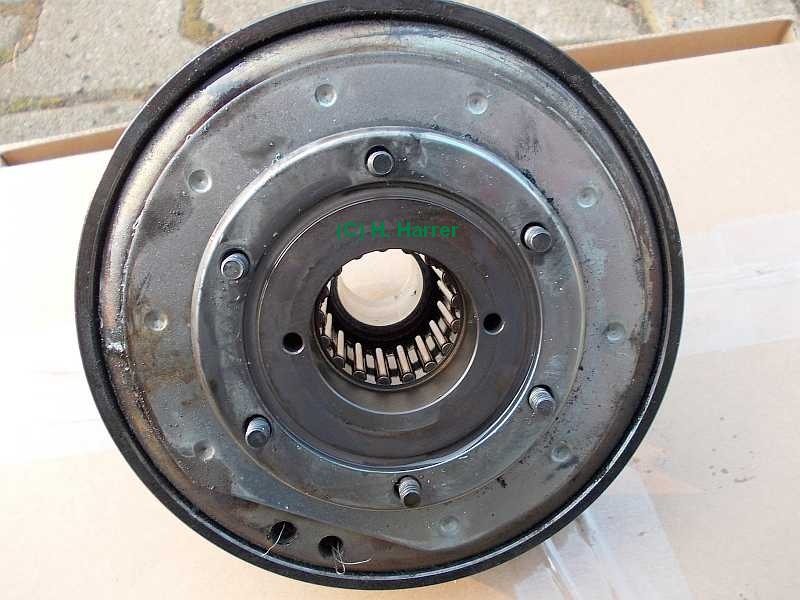

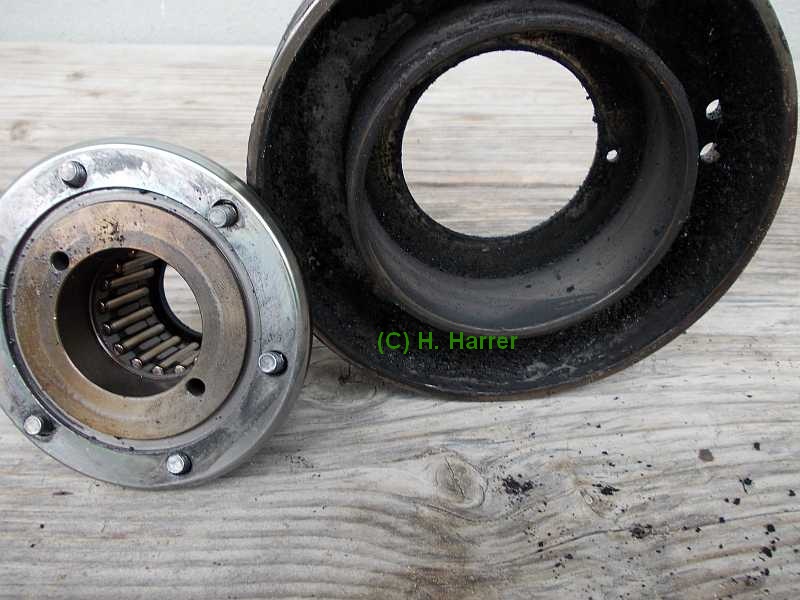

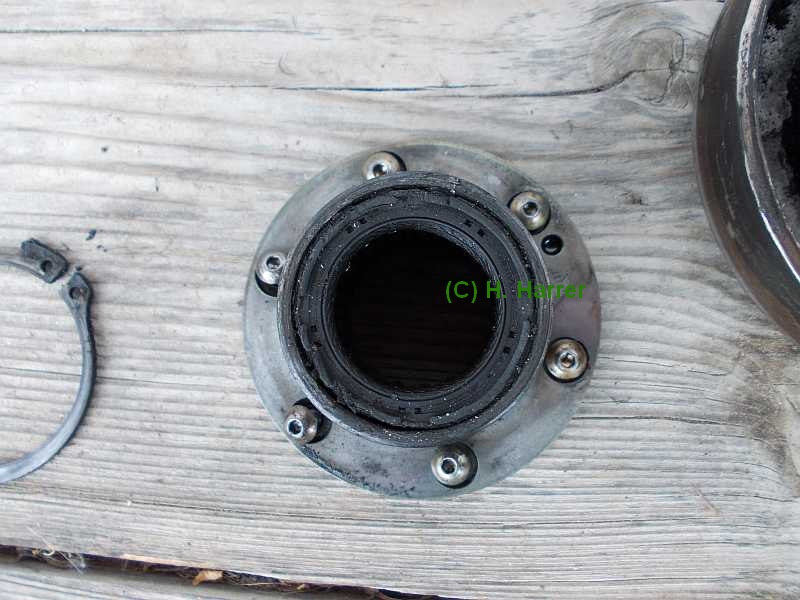

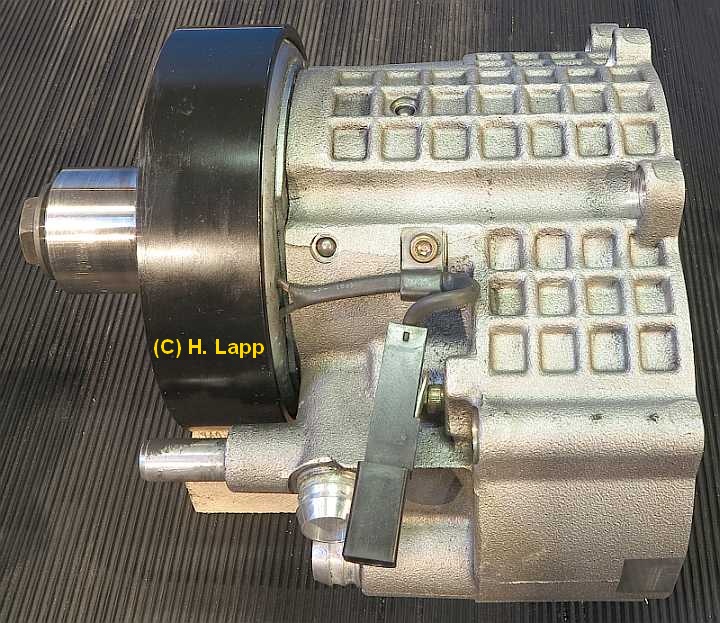

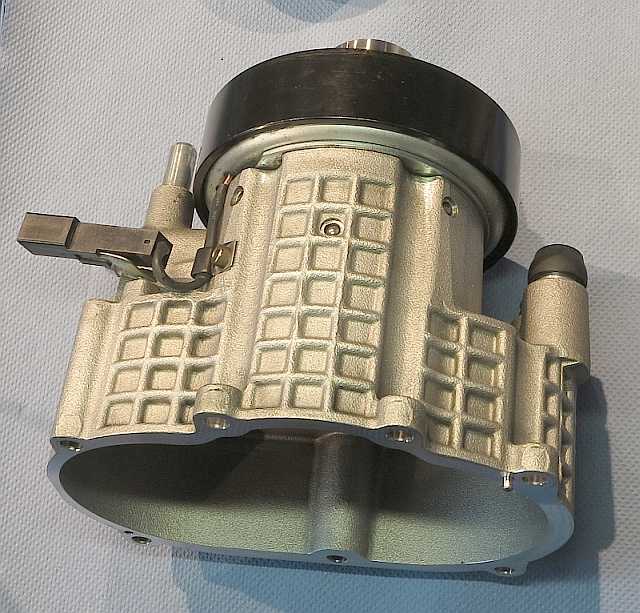

Er baute nur das vordere Kompressorteil mit der Antriebswelle aus. Das Gehäuse für die Spule ist 2-teilig.
Es wird durch einen großen Seegerring zusammengehalten. Man kann also die Spule ausbauen. Durch die Blockierung
der Magnetkupplung sind alle 6 Schrauben am Kompressorgehäuse herausgerissen worden.
Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992

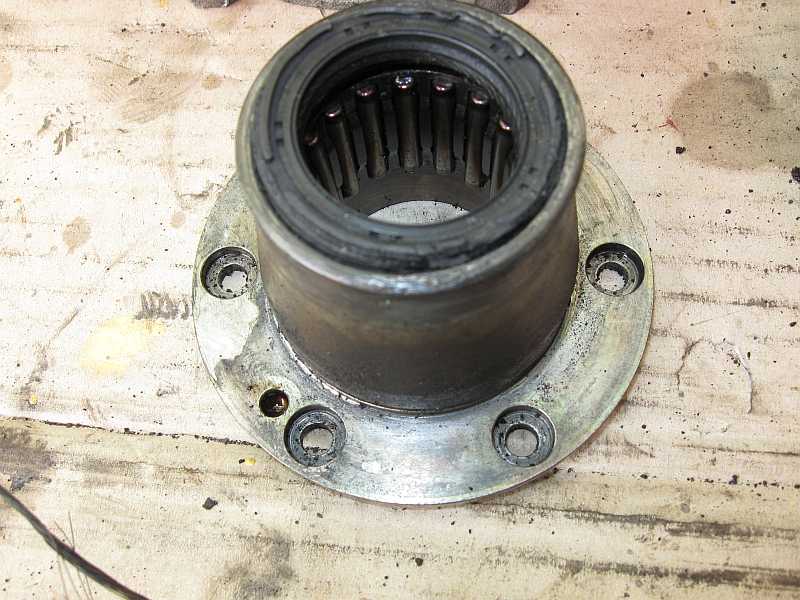

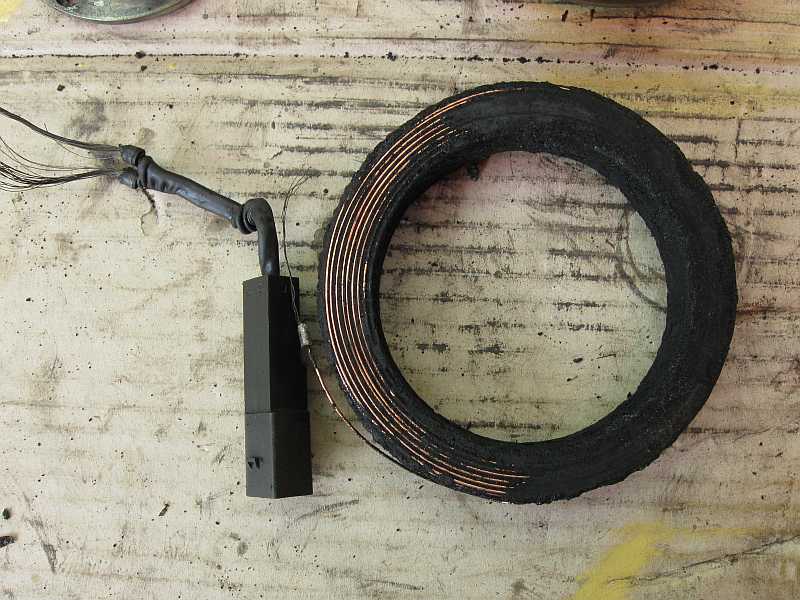

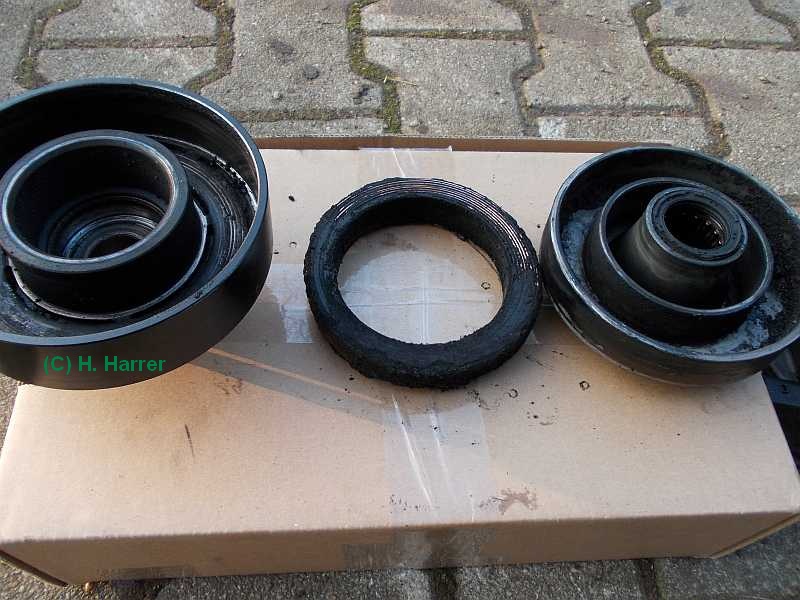

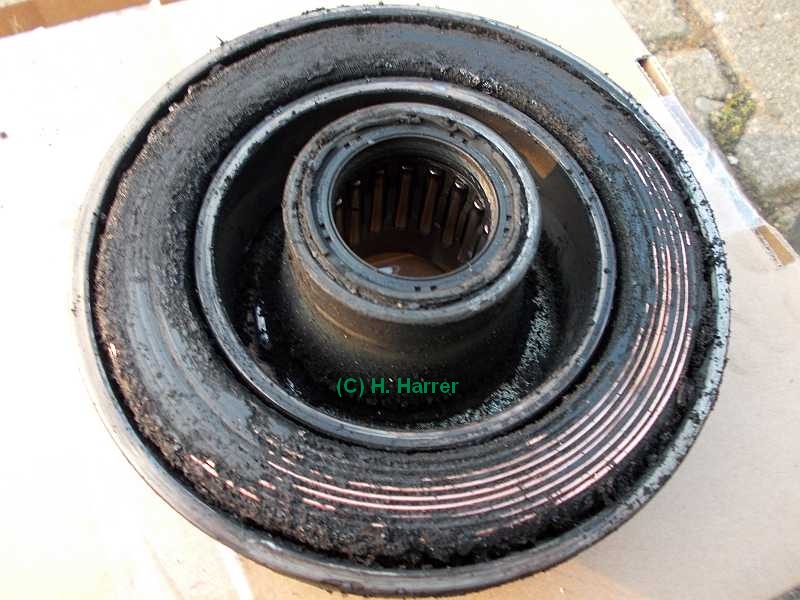

Inzwischen habe ich die ausgebauten/defekten Teile bekommen. Die Anschlußdrähte der Magnetspule sind verschmort,
die Spule selber intakt. Also hat die Sicherung f19 15A verspätet ausgelöst, da sie allein für die Magnetspule
überdimensioniert ist. Allerdings hängen die Zündspulen auch an der Endhülse Z3/29.

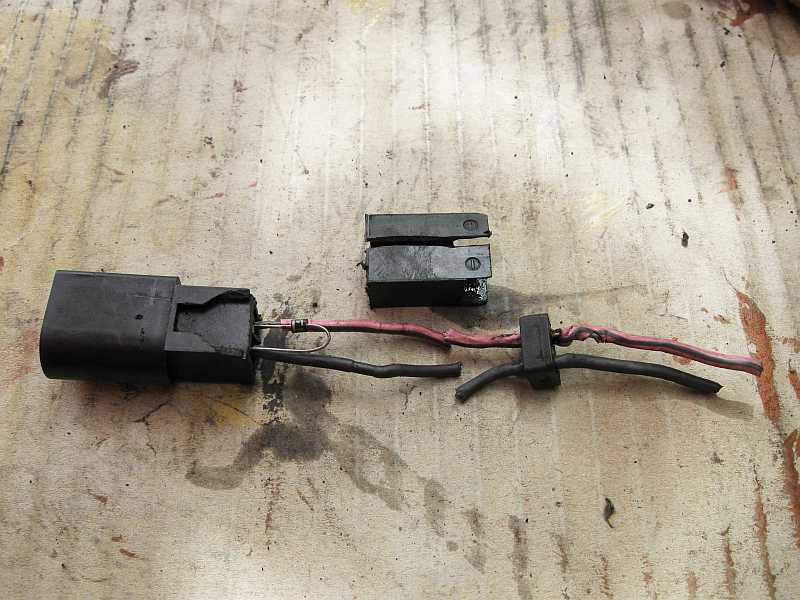

Die Magnetkupplung wurde mit der Flex ausgebaut, da ein Abzieher fehlte. Im Steckergehäuse ist eine Zehnerdiode
als Löschdiode enthalten, um die Induktionsspannung beim Abschalten zu dämpfen (siehe Relais-Schutzdiode).
Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992
3.1.2 Motoreninstandsetzer: Kompressor:

Den M113-Kompressor repariert die Fa. Linz Motoren und Kfz-Technik in Niedernberg bei Aschaffenburg.
Es gibt dort auch eventuell Teile. Hinweis von Hans (lamusika), sl-r230-forum.de.
3.2 Anschlüsse Magnetkupplung Y2/1 / Schaltpläne: top

Anschlüsse: Magnetkupplung Y2/1:

Übersicht Typ 230 bis 29.02.08: PE54.15-P-2104KA
3.2.0.1 G55AMG 463.270: top

G55AMG M113.993: Sicherung f48 15A, führt zur Klemme Z3/29-2, Klemme 15, Zündungsplus
3.2.0.2 SL55AMG 230.474: Schaltplan Sicherungs- und Relaisbox Fahrer: top

SL55AMG M113.992: Sicherung f19 15A, führt zur Klemme Z3/29-2, Klemme 15, Zündungsplus

Die Absicherung erfolgt im Sicherungs- und Relaismodul K40/2, SAM-Fahrer mit 15A, f19, siehe PE.54.15-P-2104-97KA

Pin1: schwarz/rosa 0,75 mm2, (bk/pk) - Steuergerät ME N3/10: Pin1 Stecker 1, masseseitig geschaltet
Pin2: schwarz/grün 0,75 mm2, (bk/gn) - Klemme (Endhülse) Z3/29-2: +12 V Klemme 15 abgesichert.

Im Steckergehäuse ist zwischen Pin 1 und Pin 2 eine Zehnerdiode als Löschdiode enthalten, um die Induktionsspannungsspitzen
beim Abschalten zu dämpfen (siehe Relais-Schutzdiode).

Da die Magnetkupplung nur etwa 3,9 A benötigt (12V, ca. 3 Ohm), wäre es besser, diese eigens mit einer 6 A-Sicherung
abzusichern anstatt mit 15 A.
Kompressor M113.992

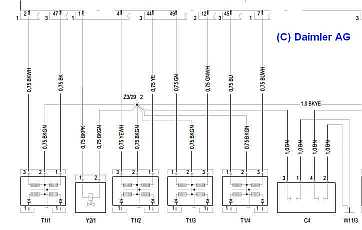

Schaltplan Magnetkupplung Y2/1:

M113.993: z.B. 463.270 G55AMG: bis 31.05.2012 siehe PE07.61-P-2101-99GK Blatt 1
M113.992: z.B. 230.474: SL55AMG: bis 28.02.2006 siehe PE07.61-P-2101-97KB:

An der Endhülse Z3/29-2 (12 V Zündungsplus Klemme 15 abgesichert, F19, 15A)
sind die Magnetkupplung Y2/1, die Zündspulen T1/1 - T1/4
und der Entstörkondensator Radio C4 (Masse W11/3) angeschlossen.
Kompressor M113.992

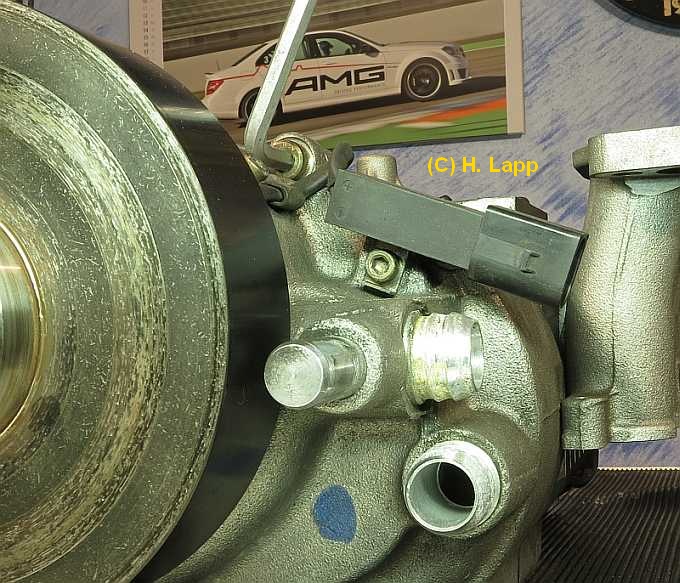

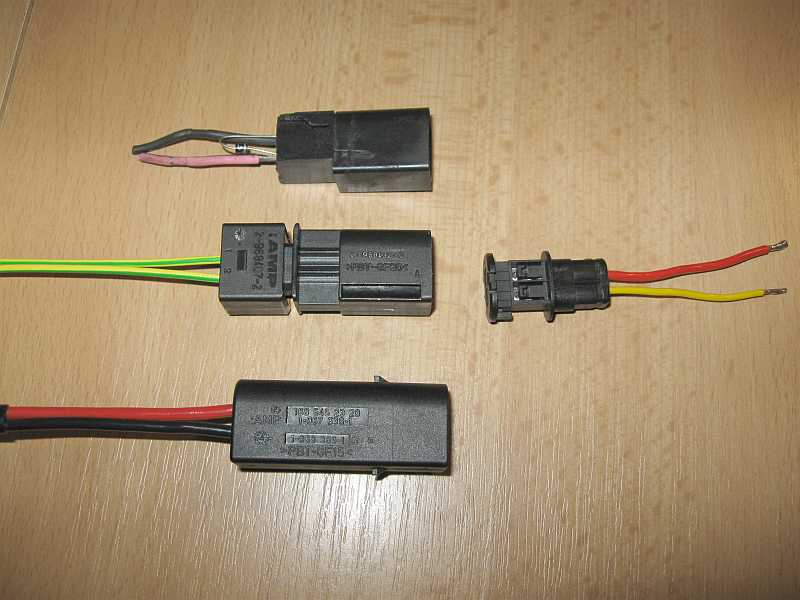

3.2.1 Prüfstecker Magnetkupplung: top

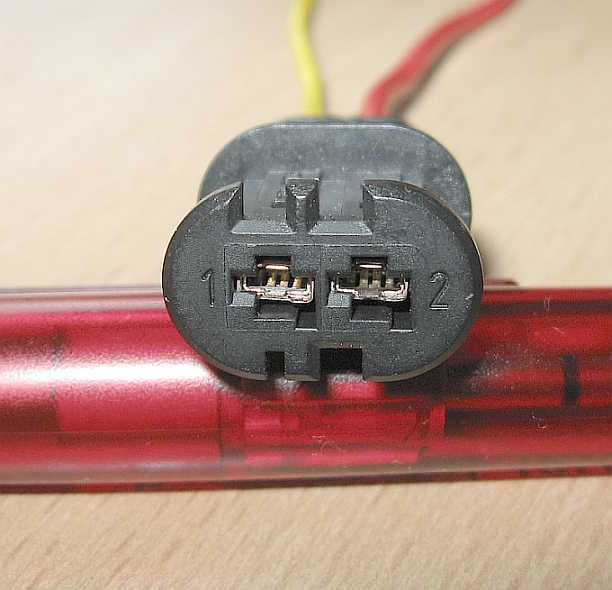

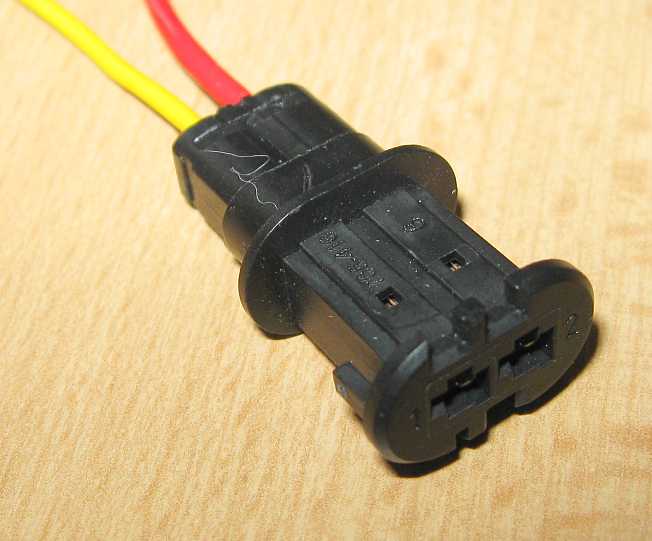

Die Kupplung A1685452928 (SLK 2,8 2Pin) zur Magnetkupplung befindet sich
am Motorleitungssatz (Aggregat Motor/54/250/10, Bild 350). Dazugehörige
Kontaktfeder/Buchse: A0095458126, 0,75-1,0 mm2. Der Stecker am Kompressorgetriebe ist nicht erhältlich.

Es passt aber das 2-Pin-Steckergehäuse A1685452328 (MCP2, z.B. Seiten- Blinklicht am G280CDI, das auch beim
Kraftstoffpumpenrelaisstecker beim G55AMG verwendet wird.
Es gibt auch von BMW dieses Gehäuse Nr. 1 437024.

Zur Widerstandsmessung der Spulen der Magnetkupplung passt die alte Kupplung aus der Altkabelkiste SLK2.8, Design 97
(Werkzeug W2205890199). Mit den Teilen kann man sich auch einen Y-Adapter bauen zur Anzeige des Einschaltpunktes der Magnetkupplung.
Kompressor M113.992 Kompressor M113.992 Kompressor M113.992 Kompressor M113.992
3.3 Diagnose: top

Die Magnetkupplung des Kompressors kann mit einer Diagnose im Menue "Ansteuerungen" des Steuergerätes ME 2.8.1
überprüft werden. Leider sind dort die Funktionstasten für die Ein- und Ausschaltung der Magnetkupplung vertauscht.
ausgelagert nach motorg55-7-4.htm 3.4 Abschnitte 3.4 bis 3.7
4. Kompressor aus-, einbauen: top
Motor M113.990/991/992/995 z.B. SL55AMG: AR09.50-P-4705SVK

Zwei Sonderwerkzeuge sind zum Kompressorausbau hilfreich: Halter W112589006200 für eine Hebevorrichtung
(Schrauben M12x1,5x30) und die Montagebolzen W112589026200. Die O-Ringe
(A0199971348) der Einspritzventile sollte man erneuern.
Kompressor M113 Kompressor M113 G55AMGK
Motor M113.993 z.B. G55AMG: AR09.50-P-4705GX

Niedertemperaturkreislauf entlüften: M113.993 463.270 G55AMG: AR20.00-P-1145GX
Der beim G55AMG und beim SL55AMG gleiche Kompressor-Keilriemen A1139970192
kann einfach gewechselt werden. Der Klima-Keilriemen ist beim G55AMG etwas länger, siehe Tipp76.
SL55AMG SL55AMG
4.1 Aufladung: Drossel- u. Umluftklappe: top

MOTOR 113.992 im TYP 230 bis Modell-J. 2008 /AEJ 07
MOTOR 113.993 im TYP 463 bis 31.5.12
MOTOR 113.995 im TYP 230 bis Modell-J. 2008 /AEJ 07
Aufladung Funktion: GF09.00-P-2000AM
Das Motorsteuergerät ME regelt die stufenlose Verstellung (0 bis 90 Grad) der Umluftklappe,
deren Stellung durch zwei Signalgeber (Potentiometer) ans ME gemeldet wird. Wird der Kompressor nicht benötigt,
kann die Luft je nach Stellung der Drosselklappe ohne den Umweg durch den Kompressor über die offene
Umluftklappe direkt angesaugt werden.
G55AMGK
1 = Magnetkupplung, 2 = Ladeluftkühler, 3 = Ladeluft-Druckfühler, 4 = Ladeluft-Temperaturfühler
Bei Volllast und beim Starten ist die Umluftklappe geschlossen (maximaler Ladedruck) und die Drosselklappe
ganz offen (maximale Ansaugluftmenge). Die Steuerung beider Klappen erfolgt synchron, aber gegenläufig.
Eine 30%ige Öffnung der Drosselklappe bedingt eine 30%ige Schließung der Umluftklappe. Bis 06/2002 besaß
der Motor M113.992 im Typ 230 SL55AMG keine Umluftklappe (Mopf 2003 Code 803).
G55AMGK
4.2 Stellglied Drosselklappe M16/6: Motor M113.990/991/992/993/995: top

Übersicht: GF30.22-P-4101AM

Anordnung: GF30.22-P-4101-01AM
Aufbau: GF30.22-P-4101-03HA
Funktion: GF30.22-P-4101-02HA
M113.990 /991 /992 /993 /995

Wird eine neue Drosselklappe erstmalig am Fahrzeug angeschlossen, führt das Motorsteuergerät ME selbstständig einen Anlernvorgang
(Adaption) der beiden mechanischen Endstellungen der Drosselklappe durch. Zur Leistungssteigerung ist ab 3/2006 eine
Drosselklappe mit größerem Querschnitt verbaut.
siehe auch Dämpfungsfunktion 3.9.2.

Schaltplan Drosselklappe M16/6: R230 und 463 siehe Schaltpläne Blatt 1:

Schaltplan G55AMG: PE07.61-P-2101-99GK M113.993, 463.270 / 271 bis 31.5.12 Blatt 1
Legende: PE07.61-P-2101-60GK

EPC-Net: Aggregat Motor - 09 / Luftfilter / 100 Kompressor: 134 /
Schieber, elektr. Gassteller (mech. Lader)
Code 802 bis Ende Modelljahr 2002: Motor M113.990/991/992/993: A1131410125
Code 830 ab Modelljahr 2003: Motor M113.990/991/992/993A1131410625

Übersicht Motoren:

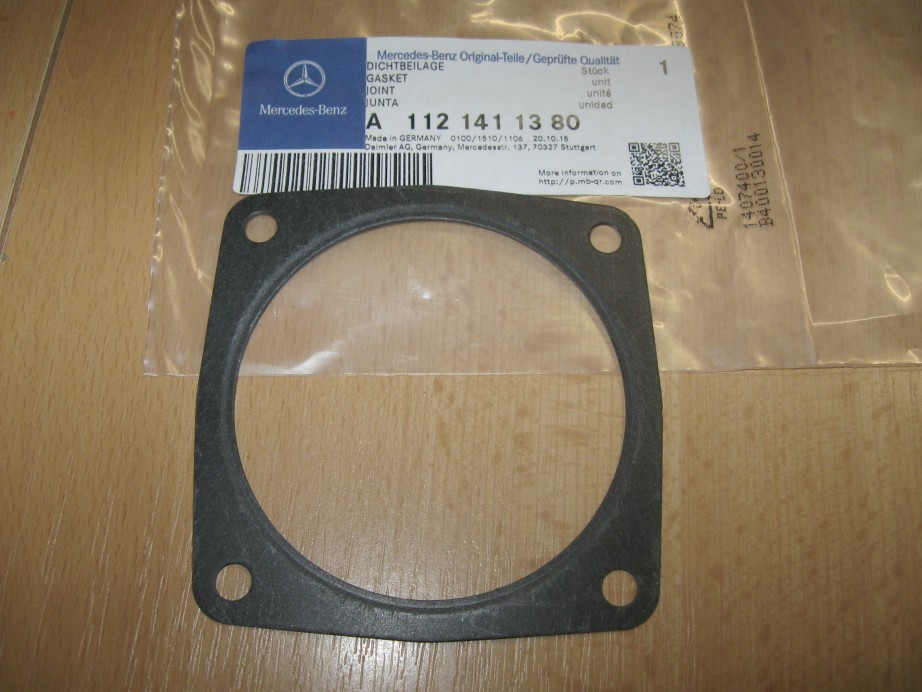

Dichtbeilage Gassteller elektronisch an Saugrohr:
Code 802 bis Ende Modelljahr 2002: Motor M113.990/991/992/993/995.
Code 830 ab Modelljahr 2003: Motor 992/993/995A1121411380,
74 mm Öffnungsdurchmesser, Lochabstand quadratisch 70 mm.
G55AMG

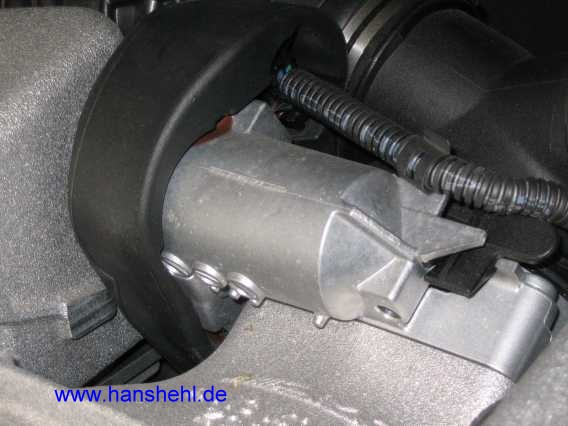

Das Stellglied Drosselklappe sitzt stirnwandseitig mit vier Schrauben befestigt (10 Nm)
am Ende des Kompressors und besitzt einen Schrittmotor und ein Potentiometer mit zwei Schleifringen, an die eine
Spannung anliegt. Die dem Öffnungswinkel 0 - 90 Grad entsprechenden beiden Spannungswerte der beiden Schleifer
im Poti werden ans Motorsteuergerät ME geliefert.
G55AMGK G55AMGK G55AMGK Zyl.-Haube rechts
Bei einer Störung bedingt eine Ringfeder einen Öffnungswinkel von 10-12 Grad (Notlauf). Auch hier sollen die
Anschluss-Pins mit Kontakt Fluid A0089895571 geschützt werden, siehe Tipp Elektrik.
Anschlüsse: Pin1-blue: Masse Stellmotor, Pin2-violet: Masse beide Potis, Pin3-grey: Spanung beide Potis
Pin4-black: Spannung Stellmotor, Pin5-white: Signal Schleifer2, Pin6-yellow: Signal Schleifer1
G55AMG Stellglied Drosselklappe aus-, einbauen: AR07.51-P-1401GX:
SL55AMG Stellglied Drosselklappe aus-, einbauen: AR07.61-P-1401SVK:

Dazu Luftfiltergehäuse ausbauen: AR09.10-P-1150SVK

Ansaugleitungen nicht verdrehen (damit sich der Stahlring in der Ansaugleitung nicht verformt und dann sich löst)

Die vier Schrauben lösen. Beim Einbau eine neue Dichtung (mit Gleitflüssigkeit) verwenden.
G55AMG G55AMG G55AMG
4.2.1 Stellglied Drosselklappe M16/6: 230.471 SL500 V8/, SL550 USA/Japan: Motor M273.965: top

diese größere Drosselklappe (Schieber) ist auch beim G500 463.202 mit M237.963 verbaut.

Die Lochabstände der Befestigungsschrauben betragen nun 7,3 cm und der Durchmesser der Ansaugöffnung beträgt 82 mm.

SL500 230.471 M273965 E55:
G500 463.202 M273963 E55, M273969 E55 KE

EPC-Net: Aggregat Motor / 14 Saugrohr / 030 Saugrohr / 1 /

Bild-Nr. 100: A2731410325
4.3 SL 230.474: Stellglied Umluftklappe M16/7: außer Code 802 Modelljahr 2002 top

Die Umluftdrosselklappe fehlte bis 6/2002 (Code 802).

Übersicht: GF09.50-P-3101AM

Anordnung: GF09.50-P-3101-01AM

Im V-Winkel des Motors zwischen Kompressoreingang und Ladeluftverteilerrohr ist
das Stellglied Umluftklappe (M16/7) angeordnet.
Umluftklappe M113
Aufbau:

Zwei Potentiometer melden den Istwert der Stellung des Schrittmotors der Umluftklappe.

Funktion:

Die Umluftklappe wird bei Volllast (maximaler Ladedruck) und beim Starten (Kompressor in Rotation bringen) immer
geschlossen. Das Steuergerät ME (N3/10) steuert die Umluftklappe mit einem Massesignal an. Die aktuelle Stellung
liefern die Istwertpotentiometer.

M113.992: Stellglied Umluftklappe aus-, einbauen: AR09.50-P-8843T

zusätzliche Arbeitschritte erforderlich:
Kompressor ausbauen: AR09.50-P-4705SVK
Dichtmittel entfernen: AR01.00-P-0050-01A
Umluftklappe mit der Diagnose anlernen

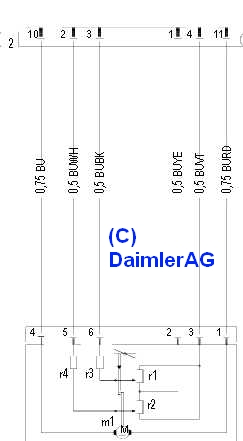

Die elektrische Steuerung der Umluftklappe ist laut Schaltplan vom
Motorsteuergerät ME 2.8.1 wie die Drosselklappensteuerung aufgebaut.

Schaltplan: PE07.61-P-2101-99GK
Legende: PE07.61-P-2101-60GK
G55AMGK
Umluftklappe M113 Umluftklappe M113 Umluftklappe M113
5. Kompressor Rotorschaden: top

Ein Metallring aus dem linken Gummischlauch vom Filter zum T-Stück löste sich und blockierte
die Kompressorschaufeln (von "Phaeton", AMGOC).
Schaden Phaeton SL55AMG Schaden Phaeton SL55AMG

Valid HTML 4.01! Validation für HTML 4.01 - diese Seite validieren:

top zurück zum Anfang
