Stromkreise 230V im Haus: Teil 15: 1. Zählerkastenumbau: 1.1 Erste Reihe Sicherungsautomaten: 1.2 Zweite Reihe Fi (RCD) Fehlerstromschutzschalter: 1.3 Dritte Reihe: Hauptschalter usw.: 2. Zuordnung Sicherungsautomaten: 2.1 Problemfälle Stromkreise:

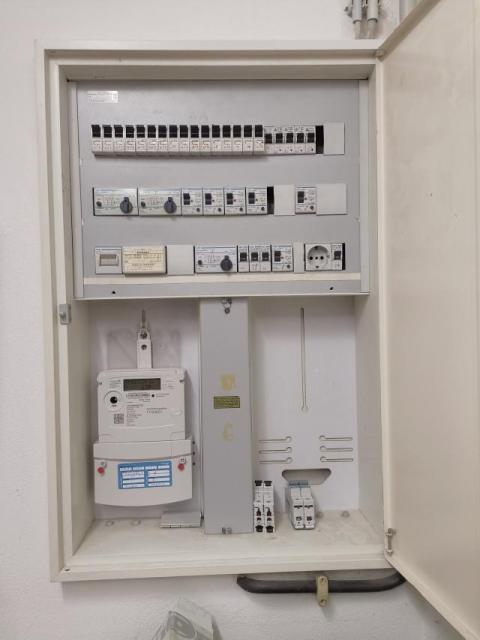

1. Zählerkastenumbau: Im Zuge der Umbaumaßnahmen wurde 1994 im Zählerkasten das 220V-Hausnetz umgebaut. Ich erstellte damals eine Sicherungsliste, die mehrmal aktualisiert wurde (Stand 03.09.23)

Am 03.01.2023 wurde von den Bayernwerken ein neuer elektronischer Stromzähler eingebaut. Im Januar 2023 begann ich diese Doku der einzelnen Stromkreise. 1985 war nur ein 4-poliger FI-Schalter (RCDS = residial current operated protective device) für alle Stromkreise vorhanden. Die Stromkreise von fast jedem Zimmer wurden 1994 von einem Elektriker im Zählerkasten getrennt und über zusätzliche FI geleitet.

Insgesamt wurden zusätzlich zwei 4-polige und sechs 2-polige Fi und ein 3-poliger Hauptschalter eingebaut. Dieser schaltet alles ab bis auf eine Steckdose im Zählerkasten, die über einen Sicherungsautomaten auch abgeschaltet werden kann.

Bei der Planung einer Einspeisung der 230V vom Stromaggregat ins Hausnetz (geht bei Erdung und Schutzleiteränderung), PE-Verbindung mit N) am Stromaggregat) brauchte ich die Zuordnung der 3 Phasen L1, L2 und L3 zu den Stromkreisen. So musste ich die Sicherungsliste nach den Phasen L1, L2, L3 umordnen. Zuerst ergänzte ich die Sicherungsliste sichli-neu-030923.pdf. (Youtube-Film: Notstromeinspeisung Teil 3 https://www.youtube.com/watch?v=T8ke97X0Rgw)

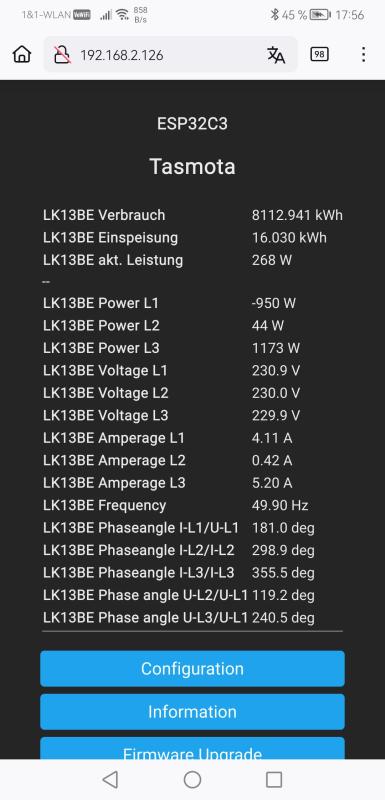

Anfang März 2025 habe ich den Stromleser Tasmota am Zweirichtungszähler angebaut, der auch die Stromstärke der 3 Phasen anzeigt. Dann war er nicht mehr im WLAN erreichbar, nachdem ich einen WLAN-Verstärker ausprobierte. Dann kaufte ich den Ecotracker, der besser zu den Hoyemiles-Speichern passt und die 0-Einspeisung ermöglicht.

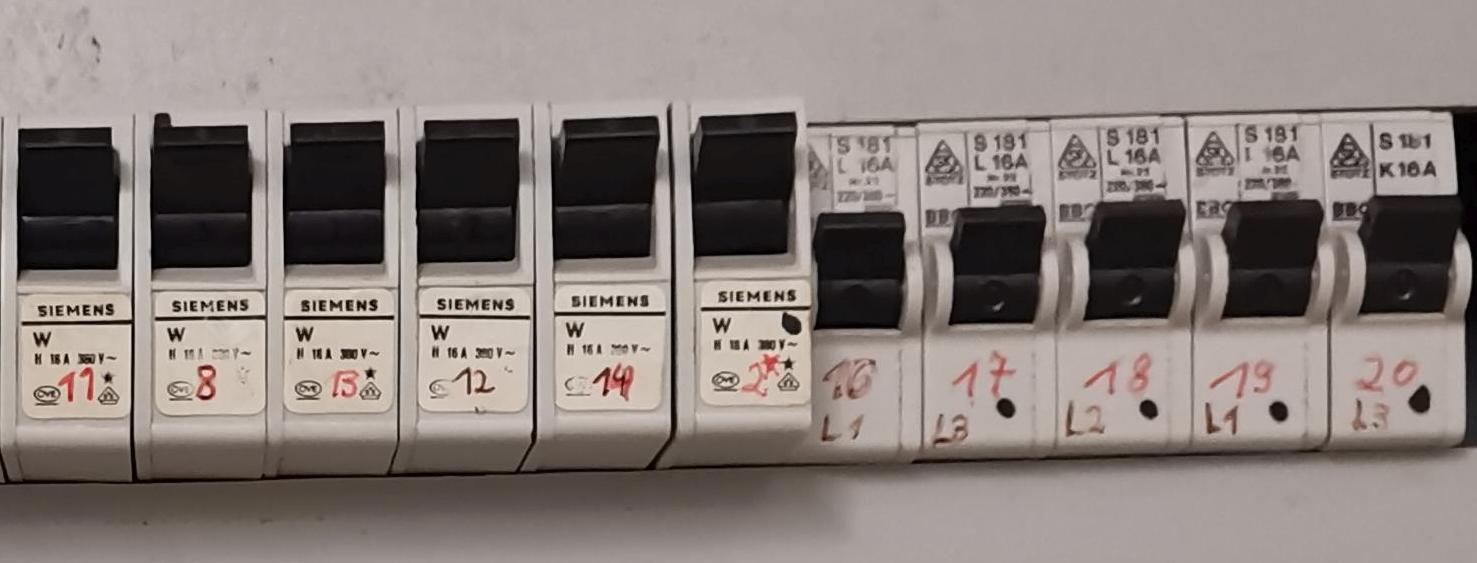

1.1 Erste Reihe Sicherungsautomaten: Leider sind noch alte Siemens-W-Sicherungsautomaten verbaut. Dazu kamen L16/S181- und Hager C16-Automaten (MC 116 433116) dazu.

1.2 Zweite Reihe Fi(RCD) Fehlerstromschutzschalter:

1.3 Dritte Reihe Hauptschalter/Klingeltrafo/Fi(RCD)/Sicherungen:

2. Stromkreis Zuordnung Sicherungsautomaten: Nr., Phase, Fi, Ort Sicherungsliste 03.09.23 als Pdf

Drehstrom: Si-Nr. 1 - 3, 20A, L1, L2, L3: Fi-III-vierpolig: Ceranfeld Küche L1, L2, Backofen L3 Sicherungsautomaten Typ W16A, Fi-III vierpolig Si-Nr.4: L1: Fi-III, 4 polig: Licht/Steckdosen Heizungsraum, Kellertreppe, Werkstatt, Hundezwinger Si-Nr.5: L3: Fi-III, 4 polig: Steckdosen Waschraum: Waschmaschine, Trockner Si-Nr.6: L2: Fi-III, 4 polig: Heizung mit Ölbrenner und Steuerung HZ1616 Si-Nr.7: L1: Fi-III, 4 polig: Dunstabzug Küche Si-Nr.15: L3: Fi-III, 4 polig: Si-Nr.9: L2: Fi-III, 4 polig: Licht/Steckdosen WC-Keller, Kellergang Si-Nr.10: L1: Fi-III, 4 polig: Licht/Steckdosen Wohnzimmer, Schlafzimmer, Küche li neben Türbogen: Fernseher, RK-Notruf, Notebooks Si-Nr.11: L3: Fi-III, 4 polig: Klingeltrafo Si-Nr.8: L1: Fi-a, 2 polig: Licht/Steckdosen Küche (Tür), Geschirrspüler, Mikrowelle neu, Gefrierschrank Si-Nr.13: L3: Fi-d, 2-polig: Licht und Steckdosen Bad, Büro Computer, Ankleidezimmer, Spiegellicht Flur, Licht Waschküche Keller, Gefrierschank neu Nofrost Si-Nr.12: L2: frei

Si-Nr.14: frei Si-Nr.2*: Typ W16A: L3: FI-c, 2-polig: Steckdosen/Licht Keller, Arbeitszimmer, Vorratsraum, Holzkeller Nr. 16 - Nr. 19: Typ L16A: Si-Nr.16: L1: frei Drehstrom Si-Nr.17-19: Si-Nr.17: L3, Fi-I, vierpolig: Drehstrom Werkstatt: Schleifmaschine, Licht, Arbeitstisch, ursprünglicher Herdanschluss im Nähzimmer: Steckdose unter dem Doppel-Lichtschalter, die LED-Lichtröhre darüber oben an der Decke, die 2 Steckdosen darunter an der (ehemals Küchen-)Wand und die Steckdosen hinten unten in der Ecke. Si-Nr.18: L2: Fi-I, " Drehstrom Sitzecke Terasse, Zisterne Pumpe Si-Nr.19: L1: Fi-I, " Si-Nr.20: Typ K16A, L3: Fi-b, 2 polig: Licht/Steckdosen Hausflur, Küche, Vorratsraum, Kühlschrank und Gefrierschrank Nofrost Licht/Steckdosen: Garage hinten rechts, Speicher, Hauseingang, Gartenlaterne, Steckdose: Antennverstärker, Licht Sitzplatz am Nußbaum, Küchenfenster: 3 Steckdosen, Steckdose unter der Arbeitsfläche Drehstrom Si-Nr.21-23, Typ C16A: Si-Nr. 21: L1: Fi-III, vierpolig, Drehstrom Garage Si-Nr. 22: L2 Si-Nr. 23: L3 Si-Nr. 21: Licht/Steckdosen Garage, LED Hoflichter mit Sensor, Grube in Garage Si-Nr. 22: Typ B16A, L3, Fi-f, 2-polig, Steckdose Zählerschrank

Für die Sicherungszuordnung baute ich mir eine kleine Prüfeinrichtung, eine E27-Fassung mit 5W-LED und Schukostecker.

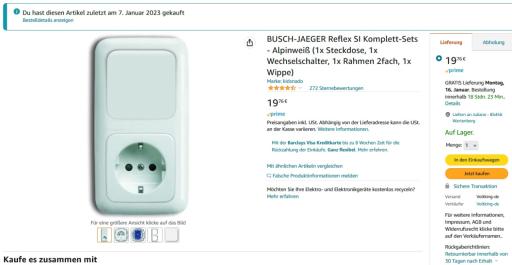

2.1 Problemfälle Stromkreise: Beim Betrieb meines Heizwürfels mit 1000 W an der Steckdose im Schlafzimmer unter dem Lichtschalter wurden die Schukosteckerpins in der Steckdose heiß. So erneuerte ich Steckdose und gleich den Schalter. Bei Amazon Prime: Busch-Jaeger Reflex SI Komplettset, 19,76 EUR, geliefert von Voltking.de: Steckdose,Wechselschalter, Rahmen, Wippe mit zusätzlicher Schalterabdeckung:

Abgeschaltet hatte ich im Schlafzimmer den Fi-III mit dem Steckdosentester von Benning. An dem Fi-III hängt fast der gesamte Keller. Außer im Vorraum und im Kühlkeller, da war Licht. Auch in der Werkstatt funktionierten das Licht über dem Arbeitstisch und die Bohr- und Schleifmaschine (beide Drehstrom), da über den Fi-I die Drehstrom-Steckdose für das Nähzimmer angeschlossen ist (ehemals als Küche geplant). Im Nähzimmer hatte die Steckdose unter dem Doppel-Lichtschalter, die LED-Lichtröhre oben an der Decke, die 2 Steckdosen darunter an der (ehemals Küchen-)Wand und die Steckdosen hinten unten in der Ecke daher auch Strom.
