Teil 14: Umwälzpumpe, Heizkörperthermostat:
1. neue Umwälzpumpe Heizkreis 1: 1.1 neue Umwälzpumpe Heizkreis 2: 1.2 neue Solar-Umwälzpumpen A1, A2: 05.08.24: 2. Heizkörperthermostat: |
|
1. neue Umwälzpumpe Heizkreis 1 21.12.2021:

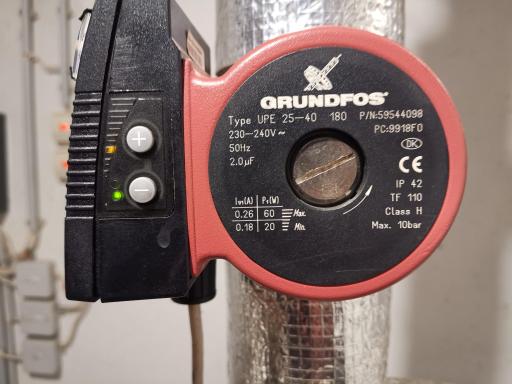

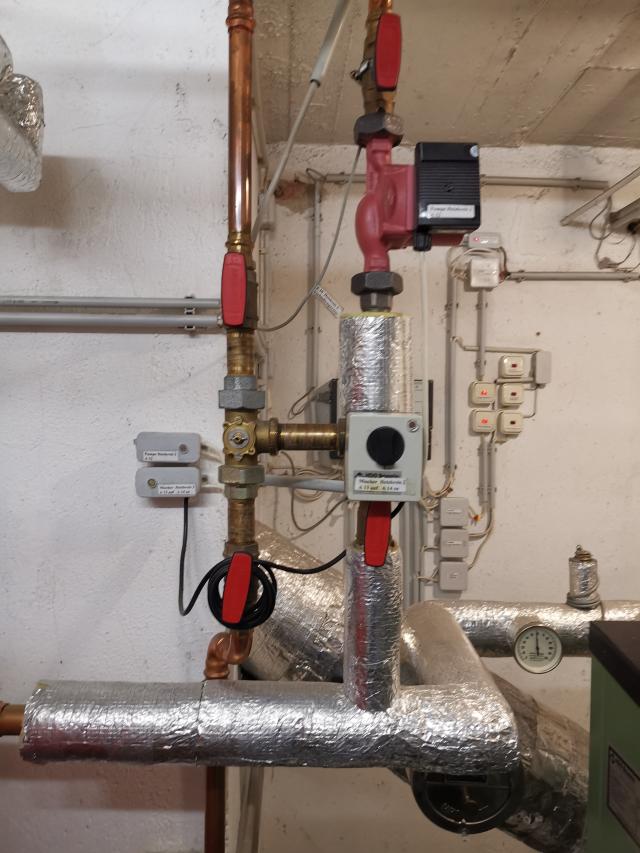

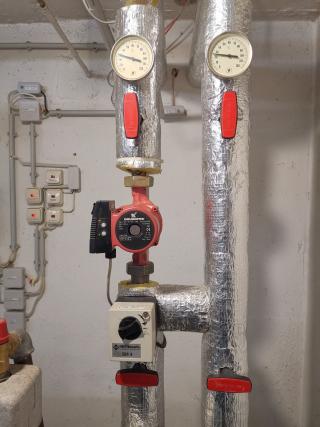

Die Pumpen für beide Heizkreise waren schon regelbar, brauchten aber viel Strom (60 Watt je Pumpe), Bilder: alte Pumpen - Heizkreis 1 und 2. |
 |
 |
 |
|

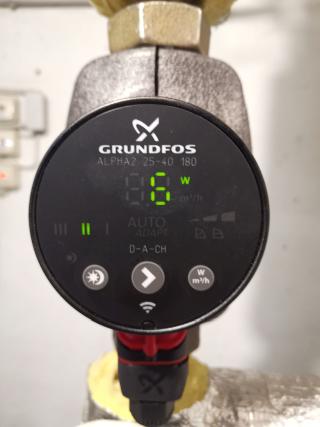

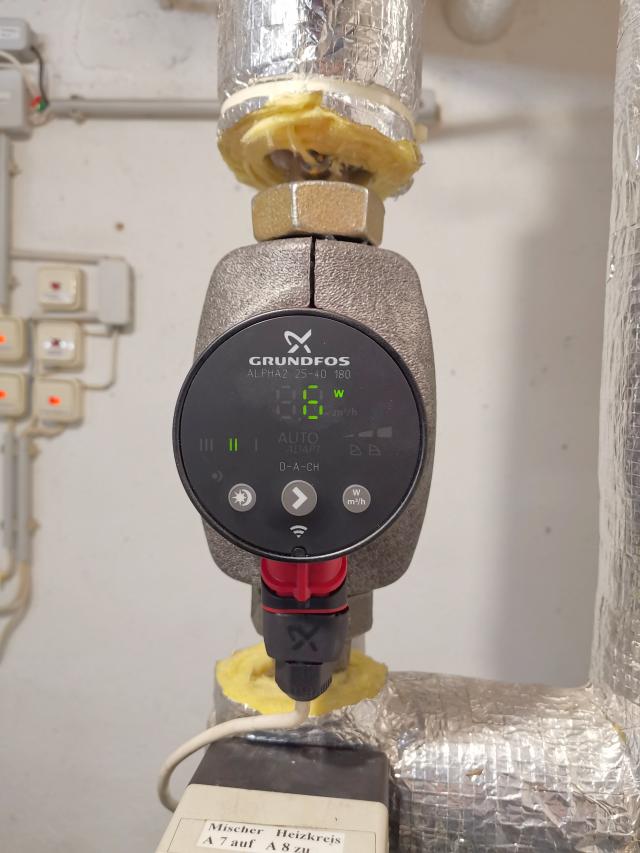

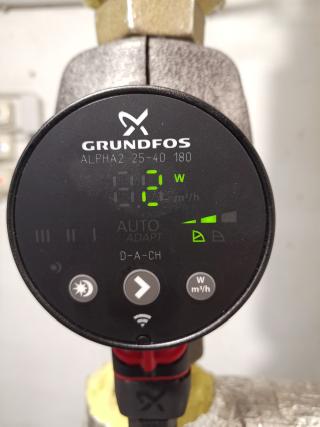

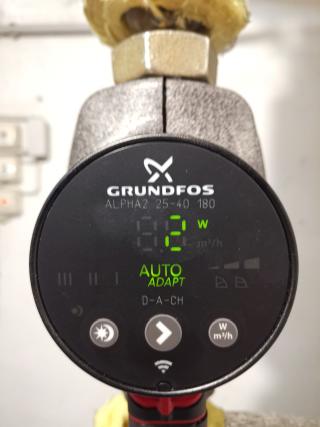

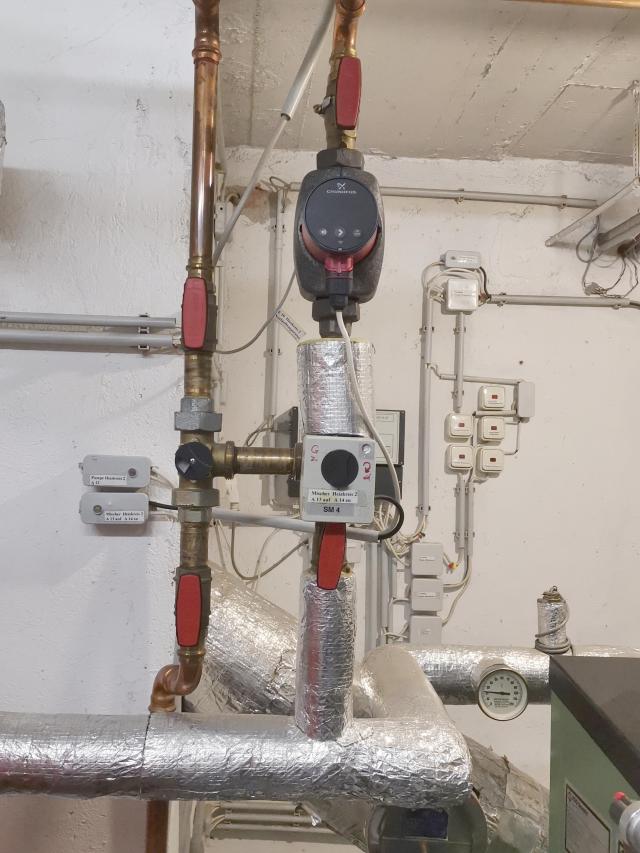

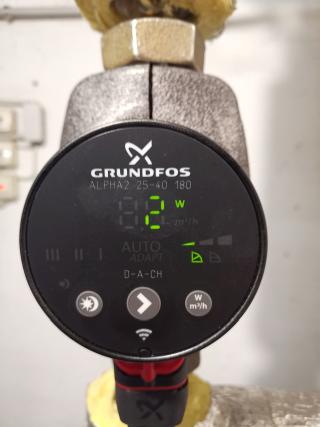

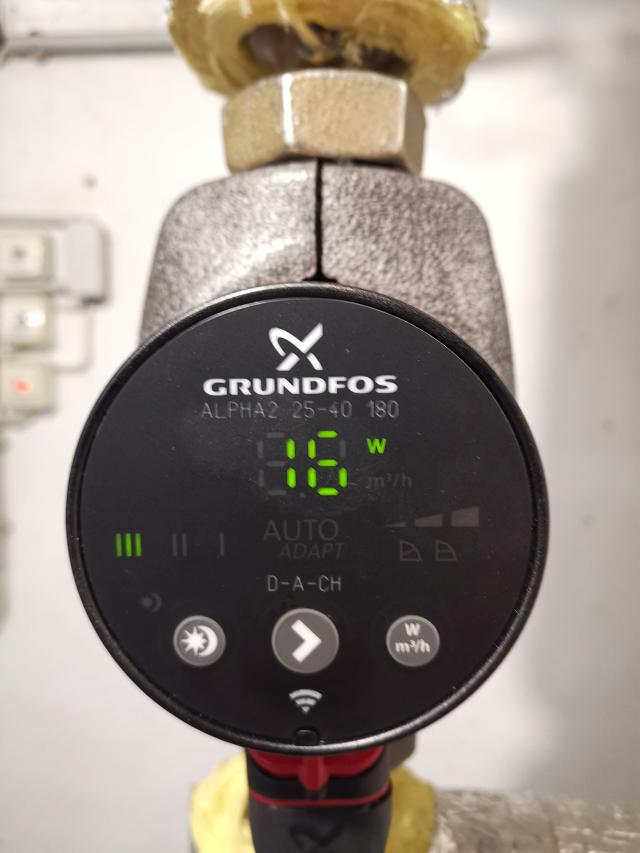

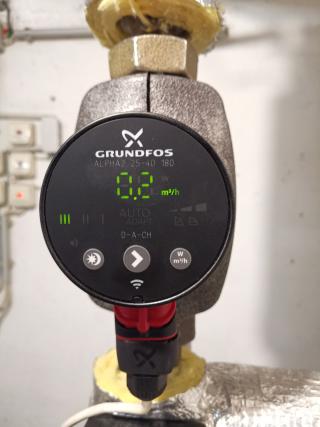

Für den Heizkreis 1 wurde nun am 21.12.2021 eine neue Grundvoss-Pumpe Alpha 2 eingebaut, die anstatt 60 W nur noch 2-4 W im Automatikmodus braucht. Die Automatik-Einstellung genügt. |
 |
 |
 |
 |
 |
 |
 |
 |
|
1.1 neue Umwälzpumpe Heizkreis 2:

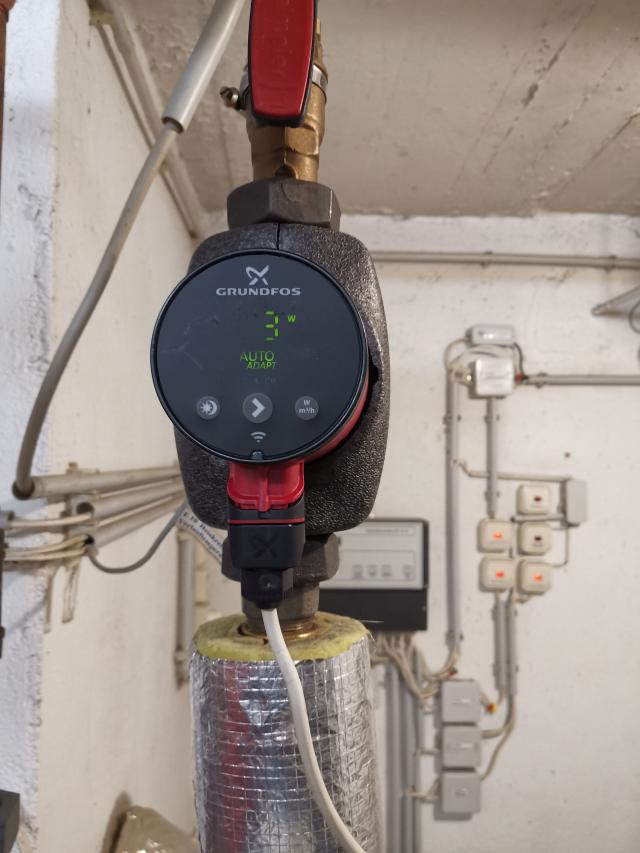

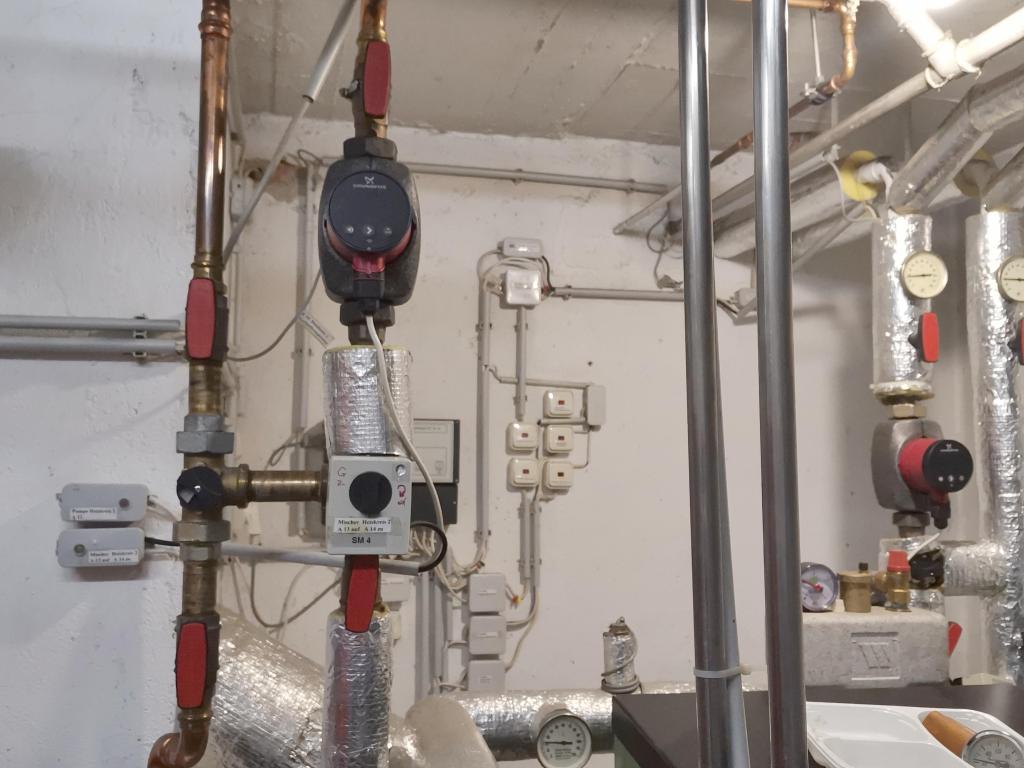

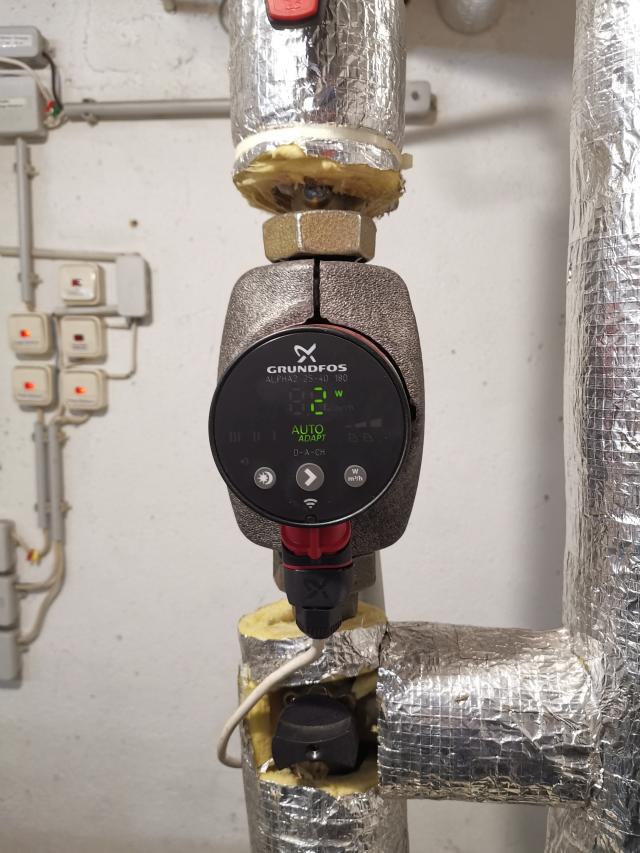

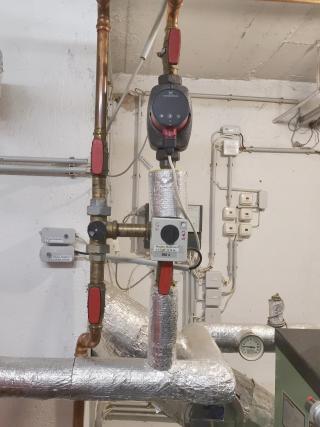

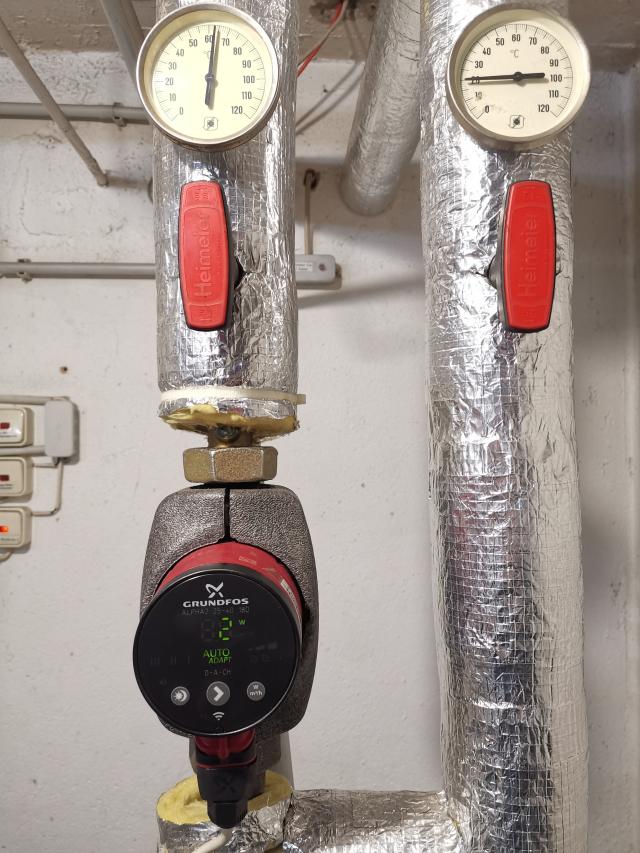

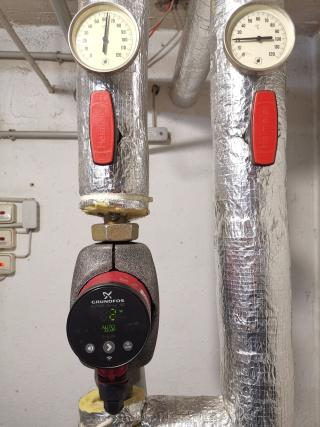

Am Freitag, 10. Mai 2022, war Lothar Sikora, mein Freund und Heizungsbauer, wieder da und baute die gleiche neue Umwälzpumpe im Heizkreis 2 ein. Die Pumpe regelt nun auch auf unter 4 Watt herunter. |
 |
 |
 |
 |
 |
|
1.2 neue Solar-Umwälzpumpen: 06.08.24 Alpha Solar 25 - 75 180:

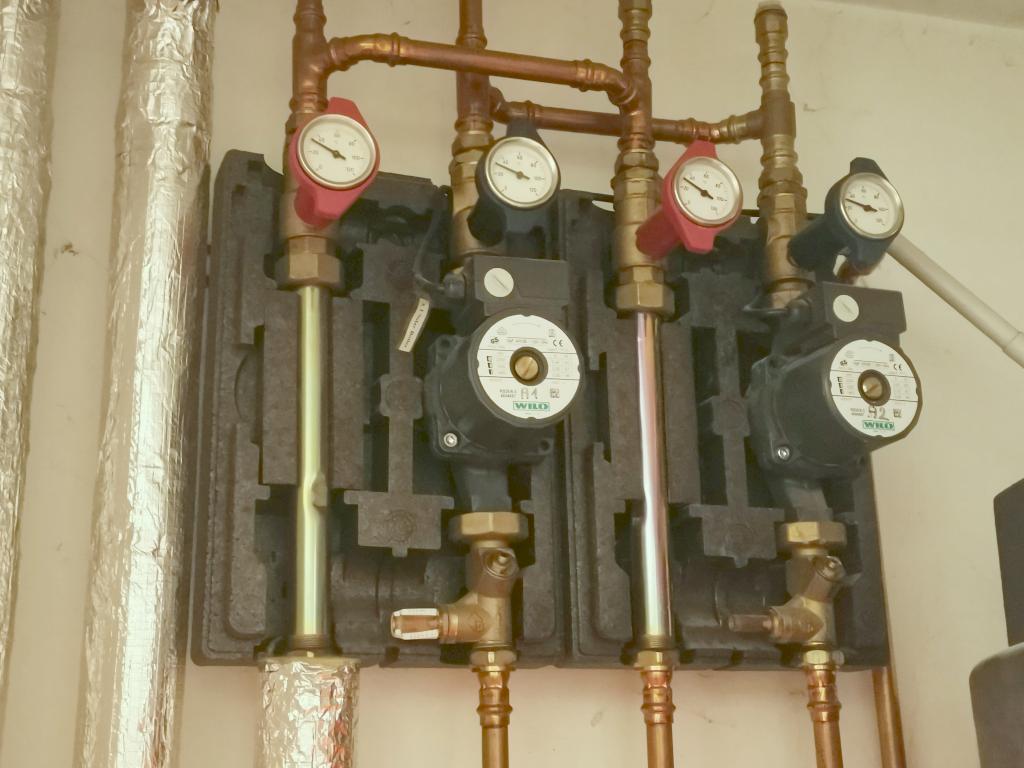

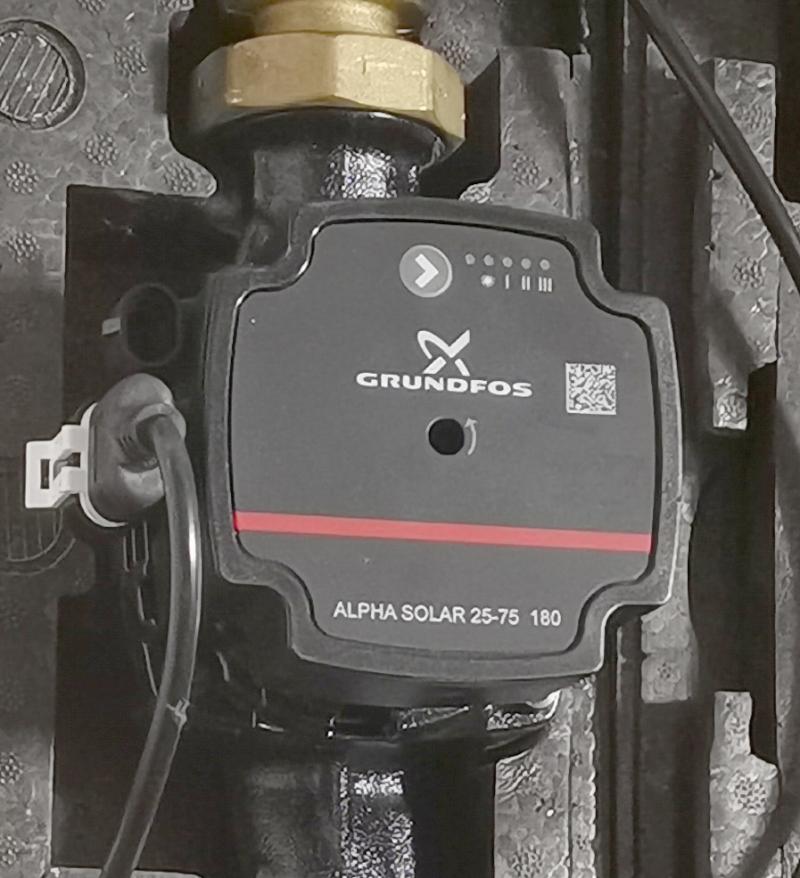

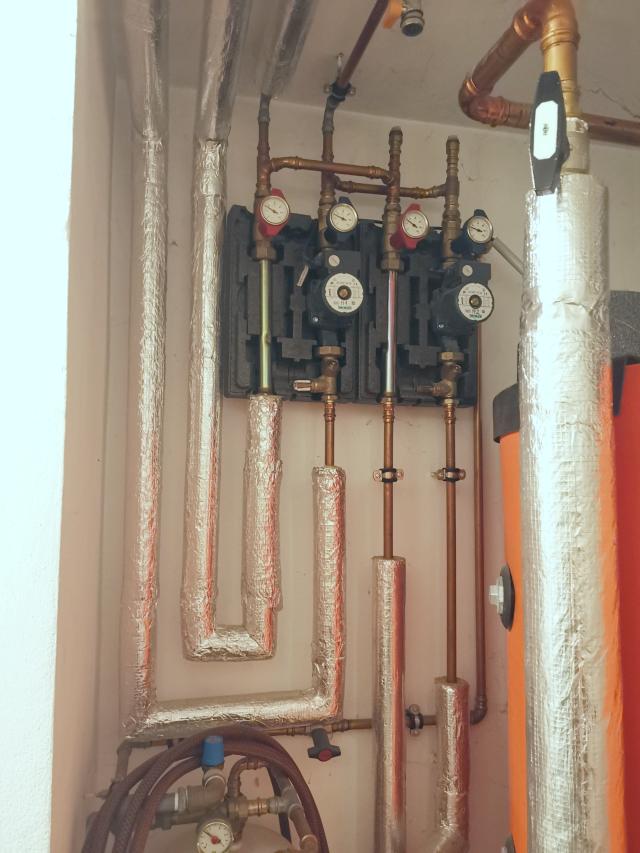

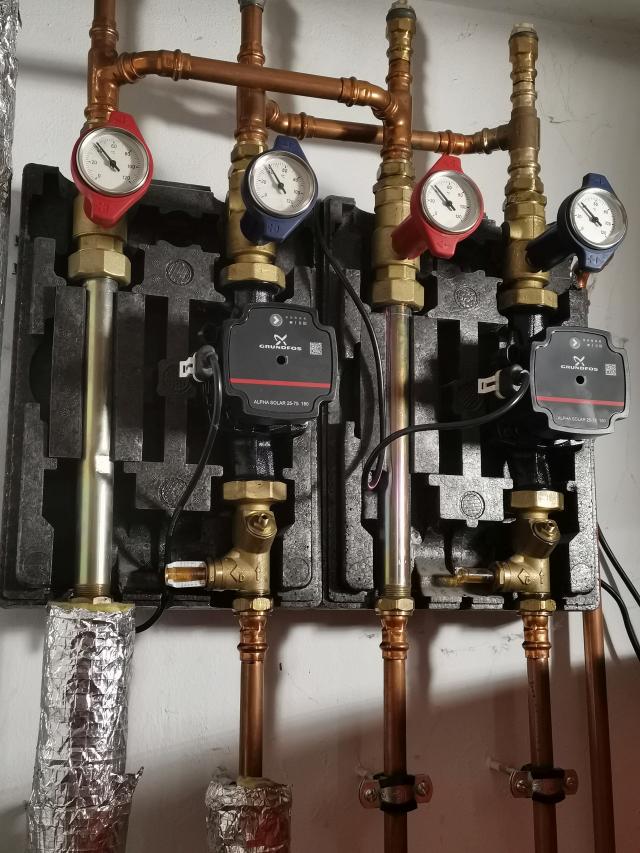

Die beiden alten Solarpumpen A1 (Brauchwasserboiler) und A2 (Pufferspeicher) sind seit 2002 eingebaut. Nun wurden sie am 06.08.2024 durch zwei Alpha-Solar-Pumpen 25-75 180 ersetzt (180 = Einbaulänge). Das Handbuch zum Download: https://api.grundfos.com/literature/Grundfosliterature-6512403.pdf oder hier als Pdf: haus-2024/Grundfosliterature-6512403.pdf . |
 |
 |
 |
 |
|
Die Solarpumpen sind ab Werk auf Stufe 3 eingestellt, es leuchten im Bedienfeld die rechten 3 LED (Balken) der 5 LED gelb. 230V-Anschluss: Die Pumpe wird mit dem 3-poligen Superseal-Stecker an den Ausgang A1 bzw. A2 der HZ1616 angeschlossen (L, PE, N). Signalkabelanschluss: Nur für drehzahlgeregelte Pumpen. Die Pumpe läßt sich mit einem Niederspannungs-PBM-Signal steuern (Pulsbreitenmodulation). Dazu wird ein Digitalsignalkonverter benötigt. Grundfoss empfiehlt den SIKON HE (siehe https://www.prozeda.de). Die Pumpe kann dann die Förderleistung an den Bedarf anpassen (prozeda_Produktkatlog_de.pdf). |
| 2. Heizkörperthermostat:

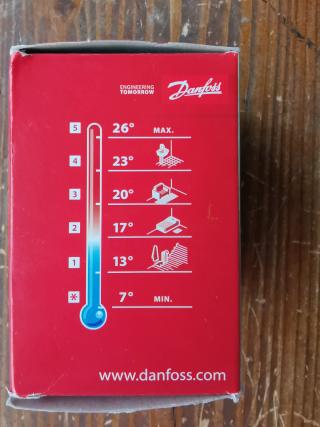

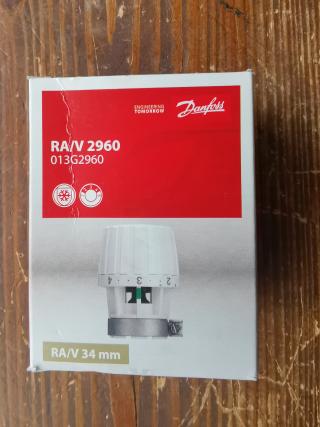

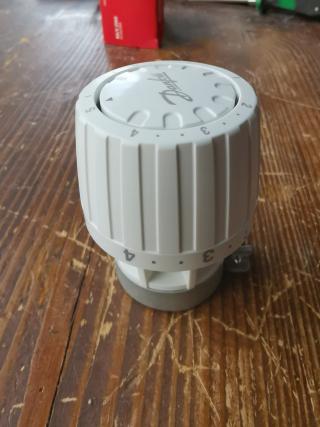

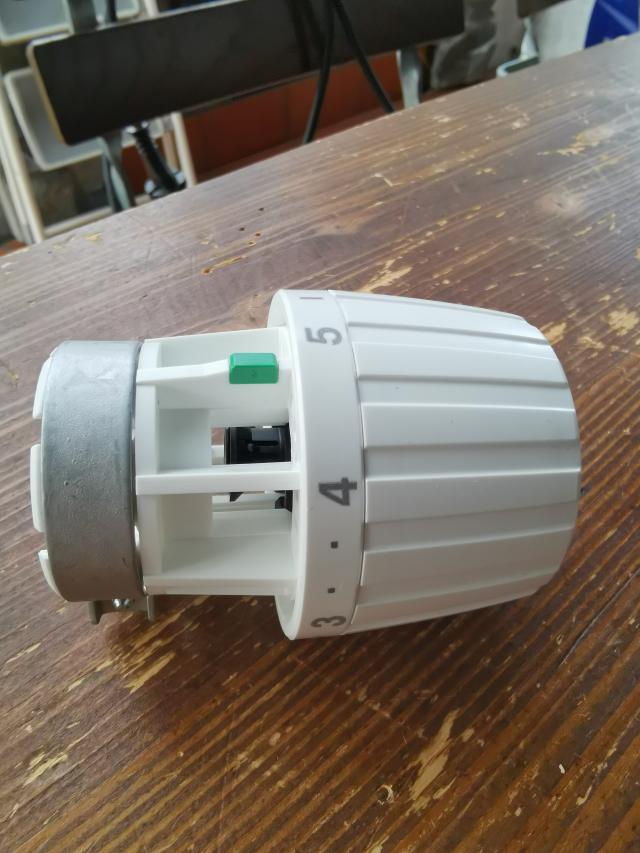

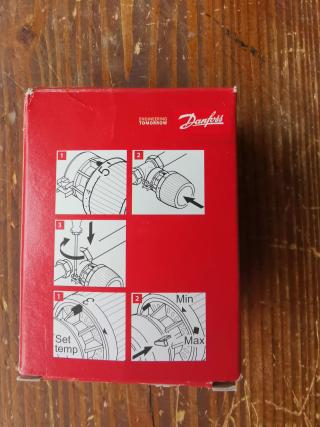

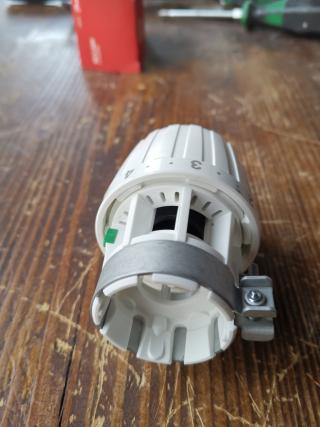

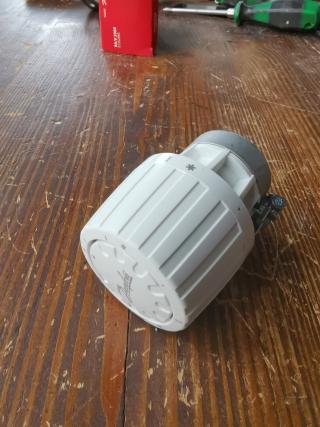

Alte Heizkörperthermostate lassen sich oft schwer drehen. Ich montierte im Dezember 2022 neue Danfoss-Themostate, RA/V 2960, 013G2960. Vor der Montage sollte man den Befestigungsmetallbügel abnehmen und etwas aufbiegen, dann läßt sich der Thermostat leichter auf den Anschluss drücken. Vorher auf Stellung 5 drehen. Einstellungen Danfoss: *: 7 Grad Min., Stufe 1: 13 Grad, Stufe 2: 17 Grad, Stufe 3: 20 Grad, Stufe 4: 23 Grad, Stufe 5: 26 Grad |
 |
 |
 |
 |
 |
 |
 |
|
2.1 Funktion Heizkörperthermostat:

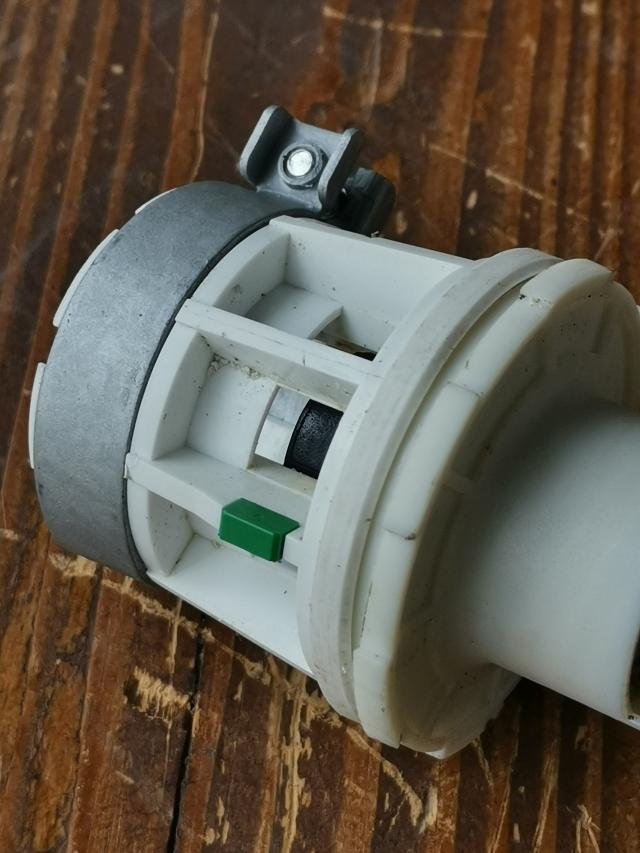

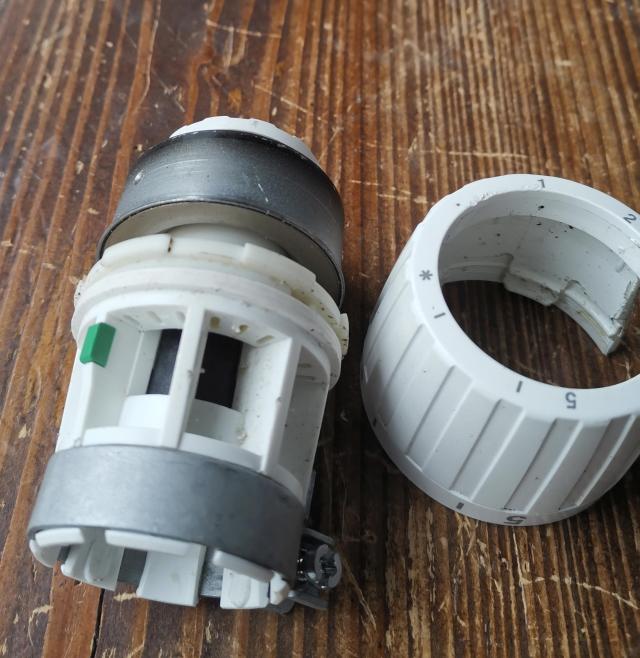

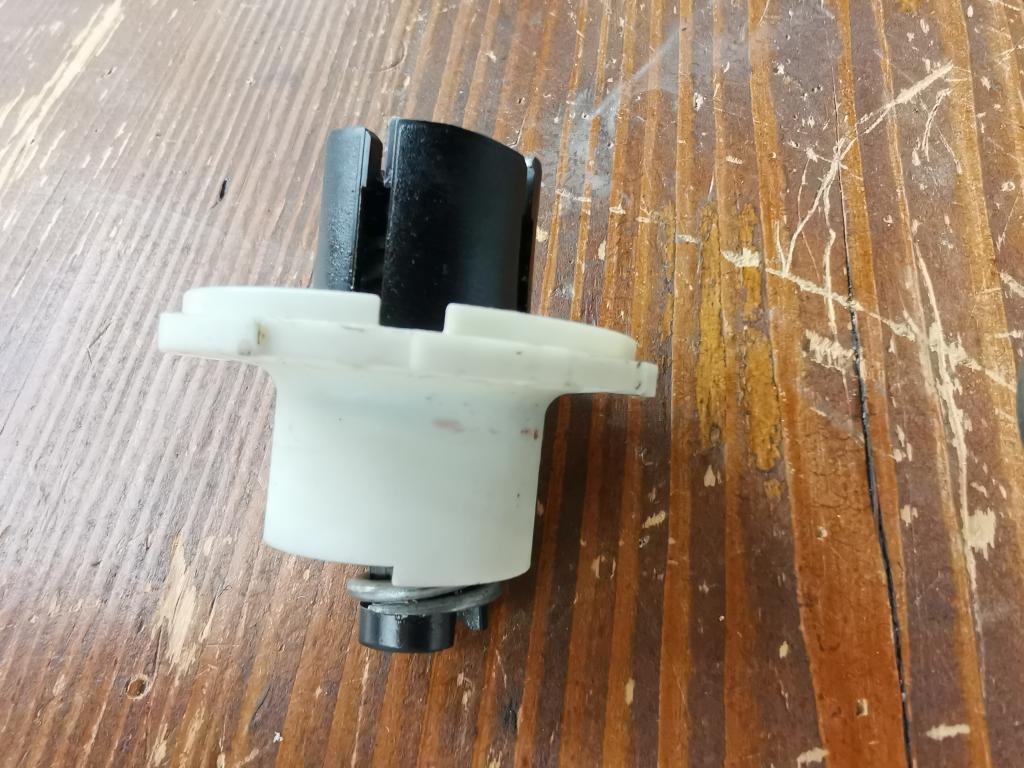

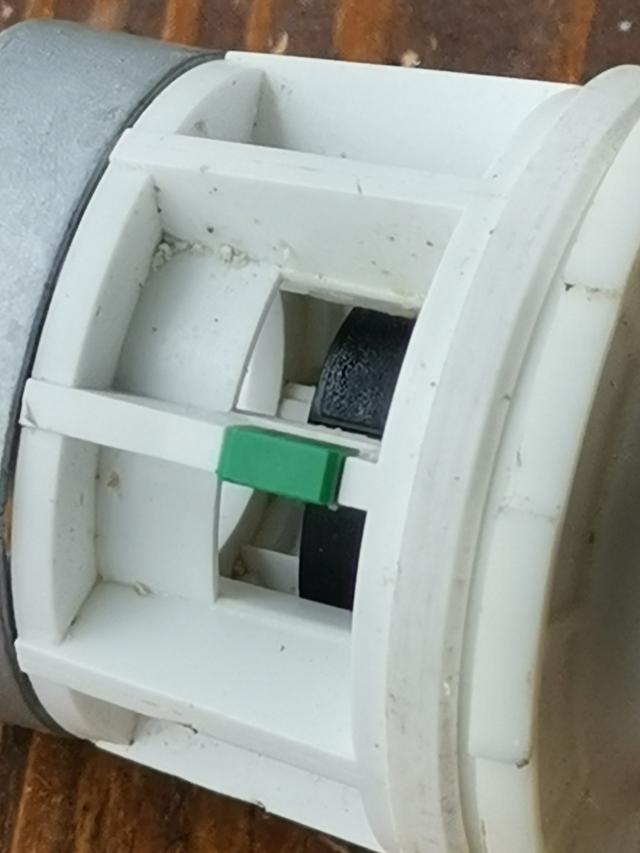

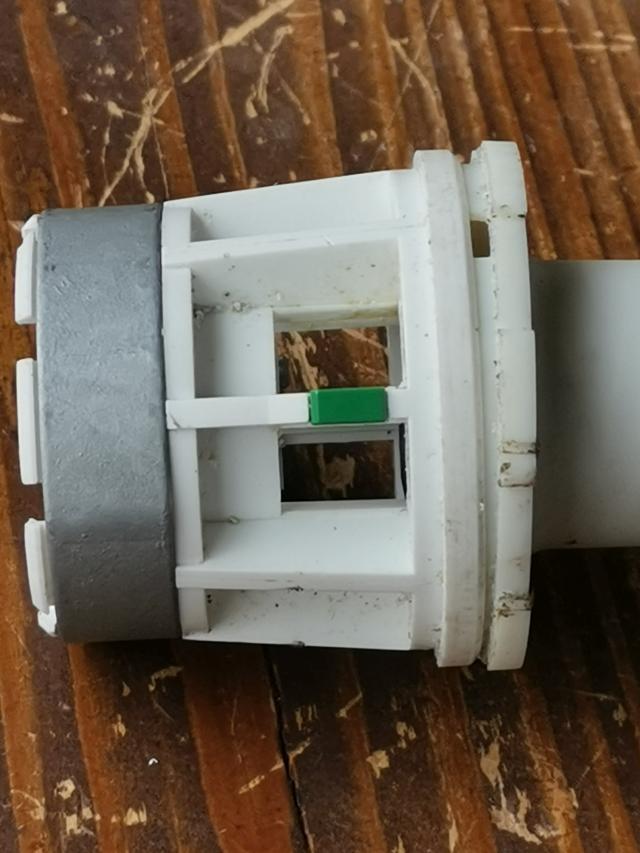

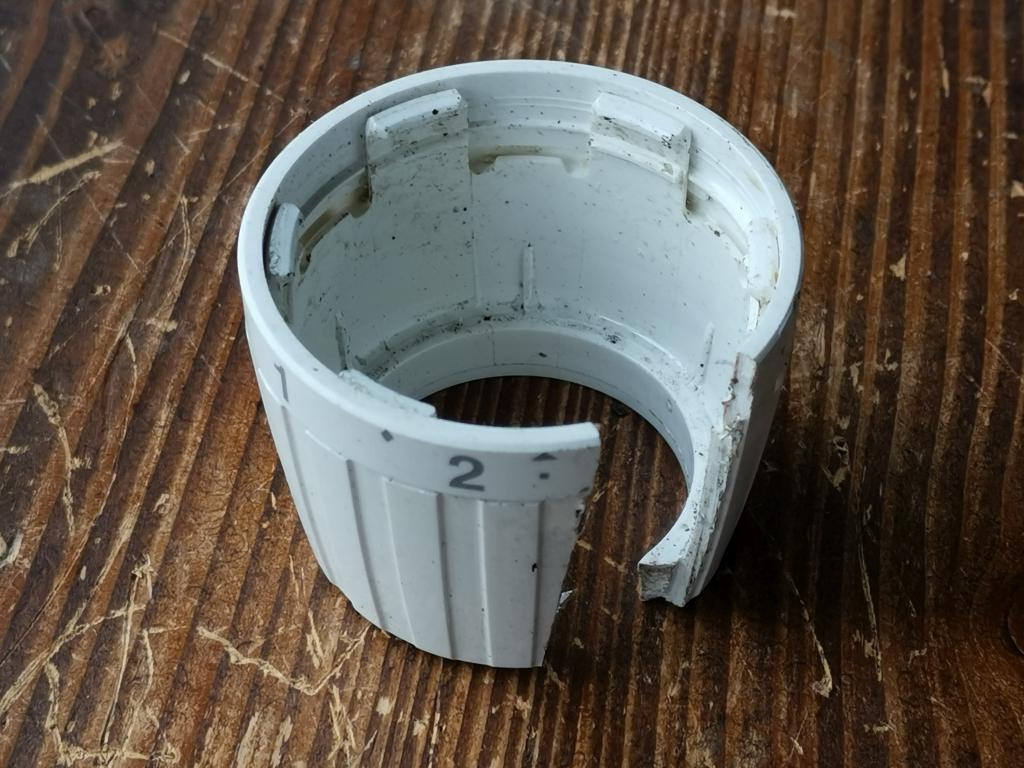

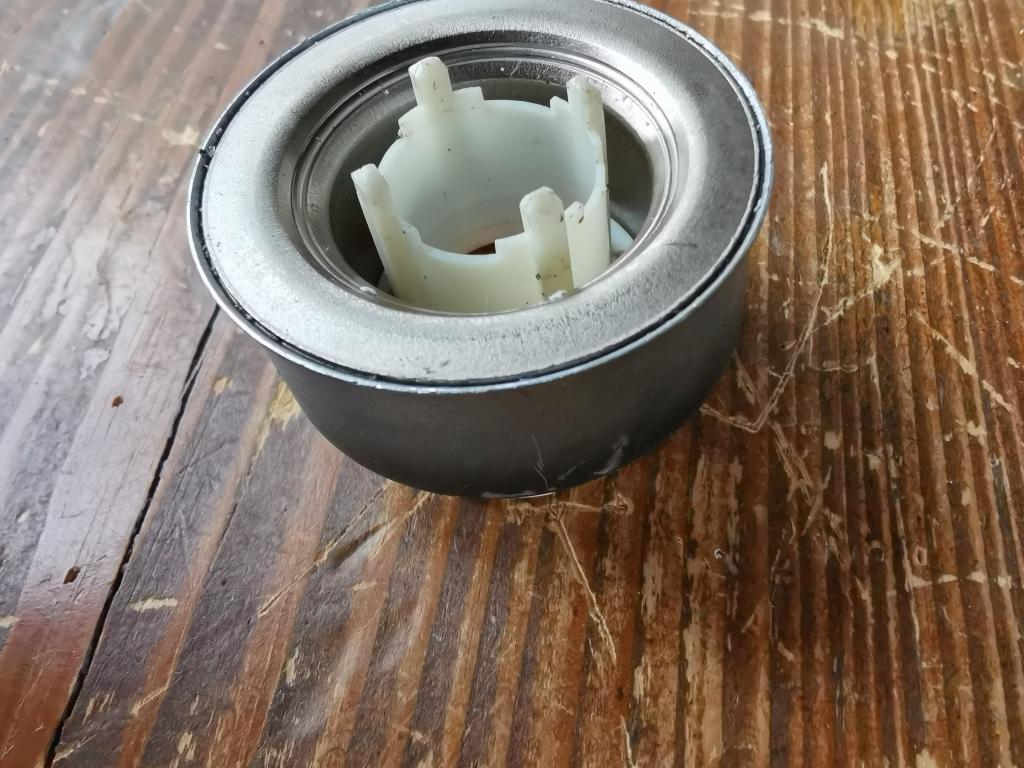

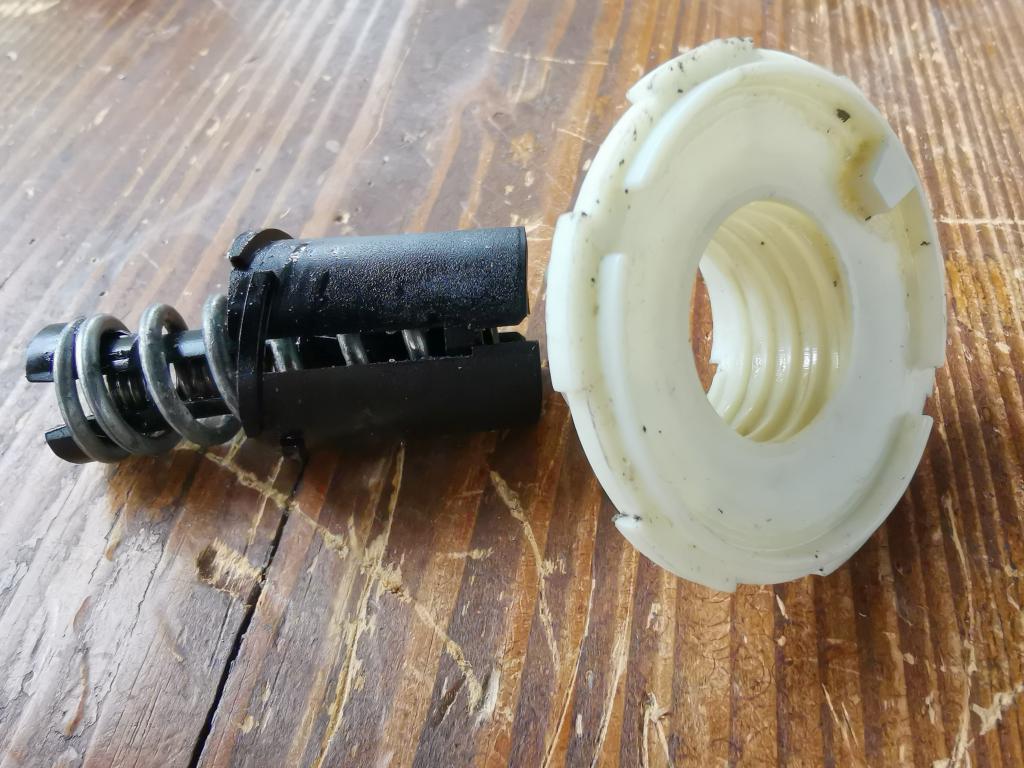

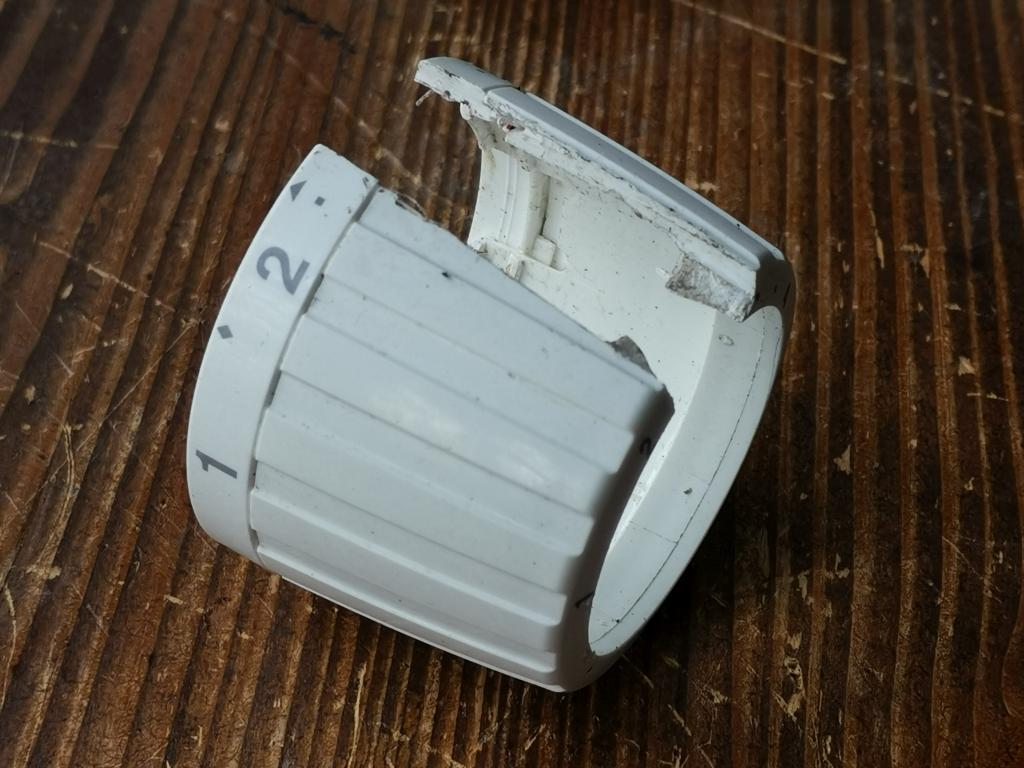

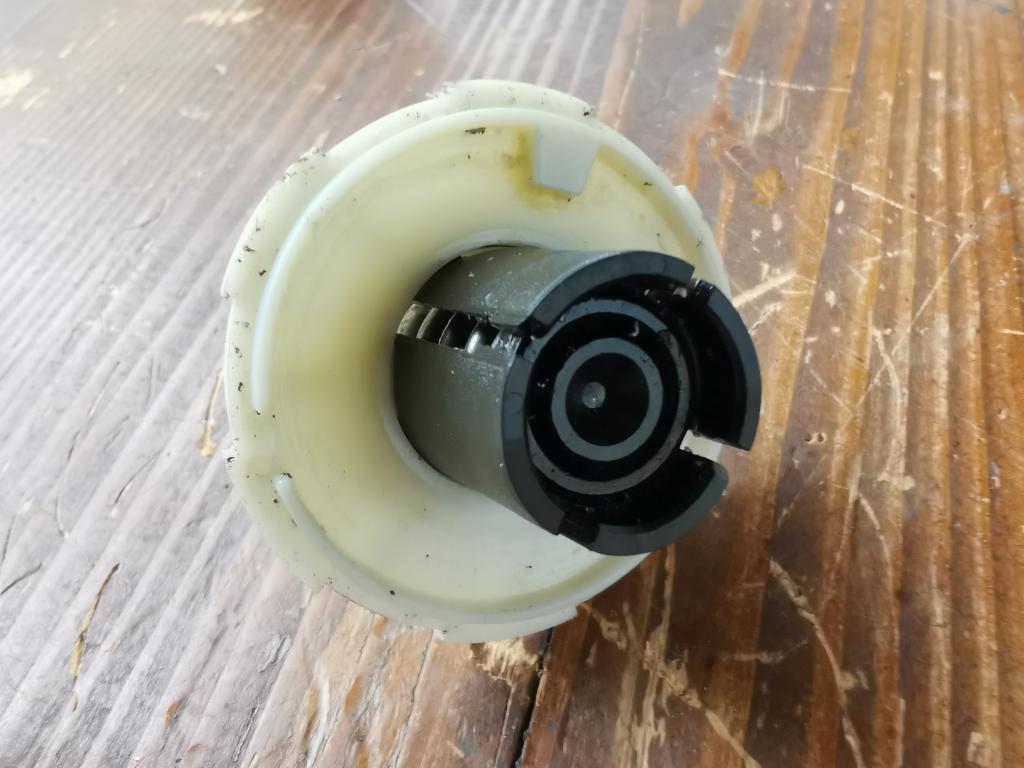

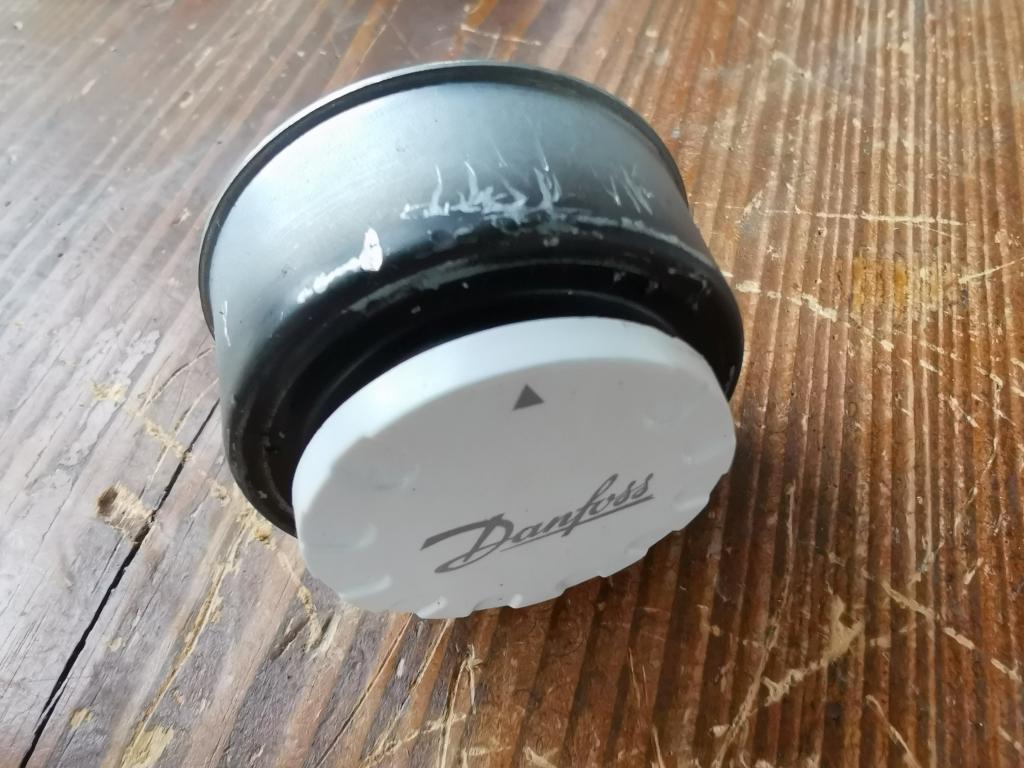

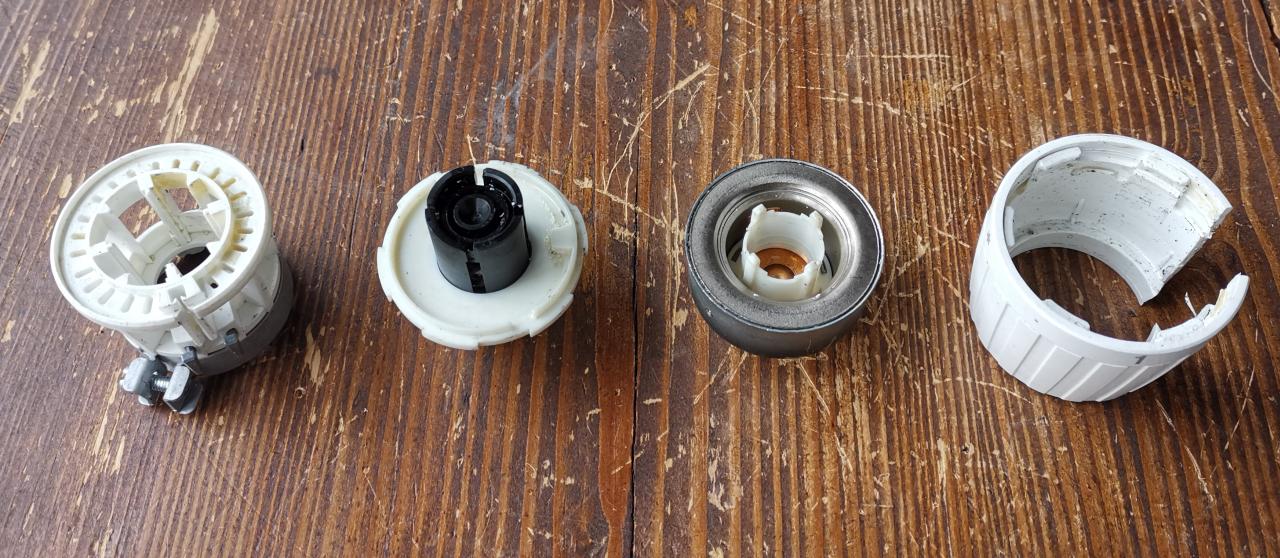

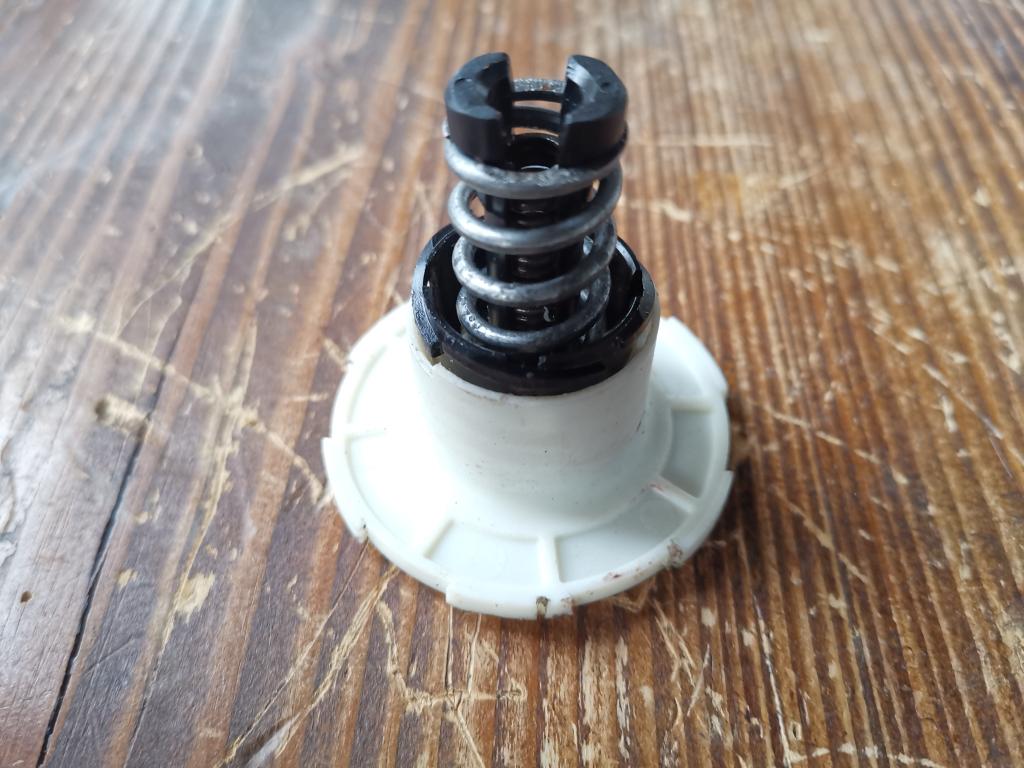

Irgenwie müsste doch der Thermostat zerlegt und geschmiert werden können. Also einen alten Thermostaten am 20.11.22 aufgeschnitten. Die Funktion zeigt ein Youtube-Film. Nur das kurze Gewinde am schwarzen Teil müsste geschmiert werden. |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
