1. Steuergerät (N10/8) SAM Fond:
1.1 Gepäckbox (rechts) Zugang zu Sicherungen/Relais:
1.1.1 Sicherung Pneumatische Steuereinheit A37:
1.2 Funktion:
1.3 Aufbau :
1.4 Steuergerät SAM Fond aus-, einbauen:
1.5 Zusatzarbeiten: Gepäckbox ausbauen:

2. Sicherungsbelegung Bauzustand:
3. Sicherungs-/Relaiskasten K40/5:
3.1 Sicherungsbox F33 für SAM-Fond:
4. Schaltplan Steuergerät SAM Fond N10/8:

siehe auch Grundlagen zu Sicherungen

siehe auch Bauteile-Übersicht A - Z
zur SAM-Übersicht
1. Steuergerät SAM Fond (N10/8) mit Sicherungs- und Relaismodul: top

Übersicht: GF54.21-P-4112R

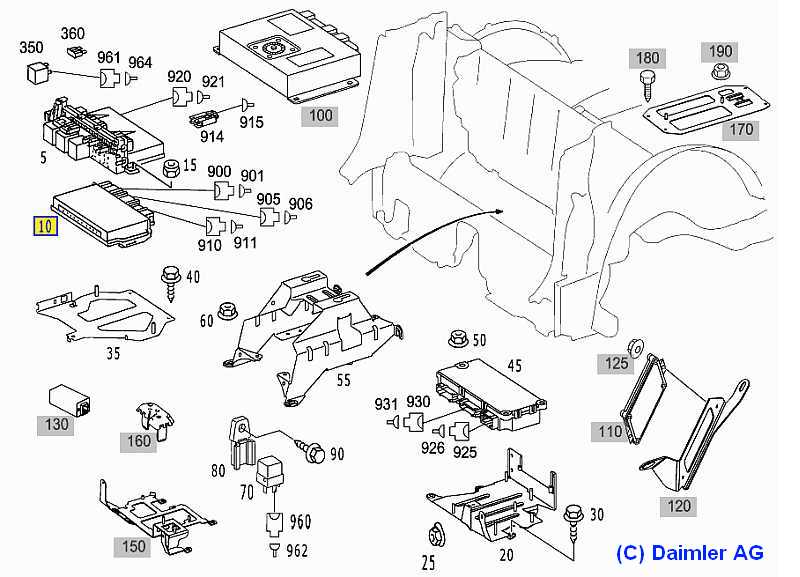

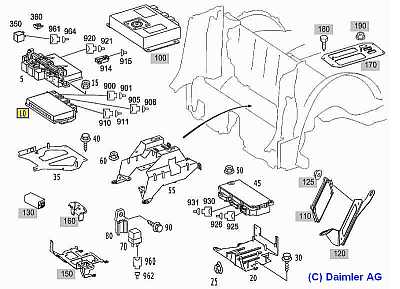

EPC-Net: 54/087/11/ Bild 10

Das Steuergerät SAM, Fond N10/8, A0265453432 von 2001 wurde mehrmals ersetzt:

A2305456232 - A2305453032 - A2305454032, Bild-Nr. 10: A2305455432
SL55AMG
1.1 Gepäckbox (rechts) Anordnung: Zugang zu Sicherungen/Relais:

Die Gepäckbox befindet sich hinter dem Beifahrersitz im Fond/hinten rechts (in Fahrtrichtung) neben dem Getriebetunnel.

2. und 3. Bild: Anstelle der Sicherung f51 (Relais K40/5kR, NTK-Pumpe)

ist ein Adapter zur Strommessung eingesetzt. Siehe auch Prüfstecker .
SL55AMG SL55AMG Sicherungsadapter
1.1.1 Sicherung Pneumatische Steuereinheit PSE A37:

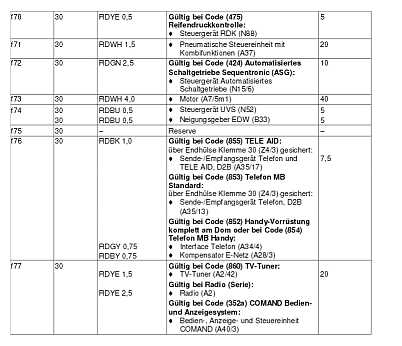

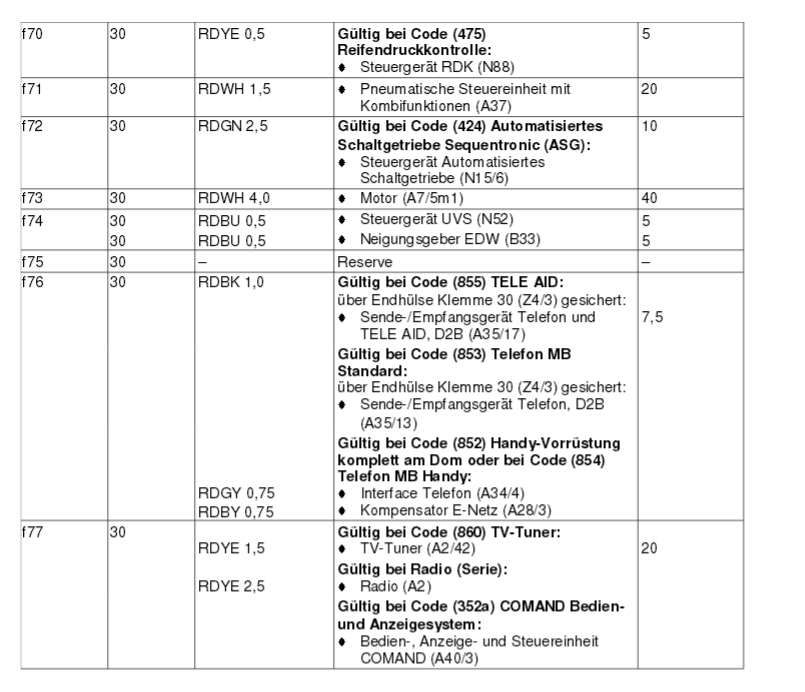

Die 4. Sicherung links in der oberen Reihe f71, 20 A, ist für die Pneumatische Steuereinheit A37.



Bei Undichtigkeiten, z.B. im Heckdeckelschloss schaltet die Steuereinheit PSE A37 ab.

Der im Kurztest sichtbare Fehler "f" kann mit der Diagnose gelöscht werden.
Oder man muss die PSE stromlos machen und dazu die Sicherung zum Reset abziehen.
SL55AMG
1.2 Funktion SAM Fond (N10/8): top

Steuergerät SAM Fond: Aufgabe: GF54.21-P-4112-01R

Das Steuergerät SAM Fond (N10/8) steuert die Beleuchtung der Fondboxen, die Heckbeleuchtung, Heckscheibenheizung, Kofferraumbeleuchtung und die Tankfüllstandsauswertung.

Über Halbleiterschalter (Endtransistoren) werden die Fahrtrichtungsanzeiger hinten links/hinten rechts, die Heck-Außenleuchten und die Kofferraumbeleuchtung eingeschaltet.
Alle 255 msec wird der Geber Kraftstoffanzeige (B4) eingelesen. Die dem Widerstandswert zugeordnete Prozentangabe wird mit dem zuvor eingelesenen Wert gemittelt
und auf den CAN-Innenraum gegeben.

Die Signale der Sende- und Empfangseinheit Innenraumschutz (A26/14), Code 882 mit EDW) und des Neigungsgebers EDW (B33) (Low-Signal)
sowie die Schalterstellung von EDW Fondbox S62/33 links und rS62/34 rechts, EDW Ablagefach Mittelkonsole S62/32, Türkontaktschalter links S17/3 / rechts S17/4,
Drehfallenschalter Heckdeckelschloss S88/4s1, Schalter Sperrklinke S88/4s2 werden im SAM Fond verarbeitet.

Klemme 15 und Kl. 50 werden ausgewertet und Relais 1, KL. 15R (N10/2kQ), Relais 2 (KL. 15R (N10/2kM) sowie Relais Heckscheibenheizung (K40/5kU) werden geschaltet.
1.3 Aufbau: top

Verschiedene Sicherungen und Relais sind auf einem Träger auf dem Steuergerät aufgesteckt.
1.4 Steuergerät SAM N10/8 mit Sicherungs- und Relaisbox im Fond aus-, einbauen: top

AR54.21-P-1259R

Wird das Steuergerät SAM N10/8 erneuert, sind die Grunddaten mit der Diagnose zuerst auszulesen und nach dem Einbau des neuen Steuergerätes auf dieses zu übertragen: AD00.00-P-2000-04A.

bis 14.01.2004: AR68.30-P-7440R

ab 15.01.2004: AR68.30-P-7440RA
1.5 Zusatzarbeiten: top

Gepäckbox (rechts) - Zugang zu Sicherungen/Relais: top

Eigentlich sollte man laut Arbeitsanweisung die Rückwand abbauen. Ich habe dafür nur die rechte Seitenverkleidung abgebaut.
Dazu den vorderen Deckel unter der Klappe oben abdrücken und nach oben herausnehmen.

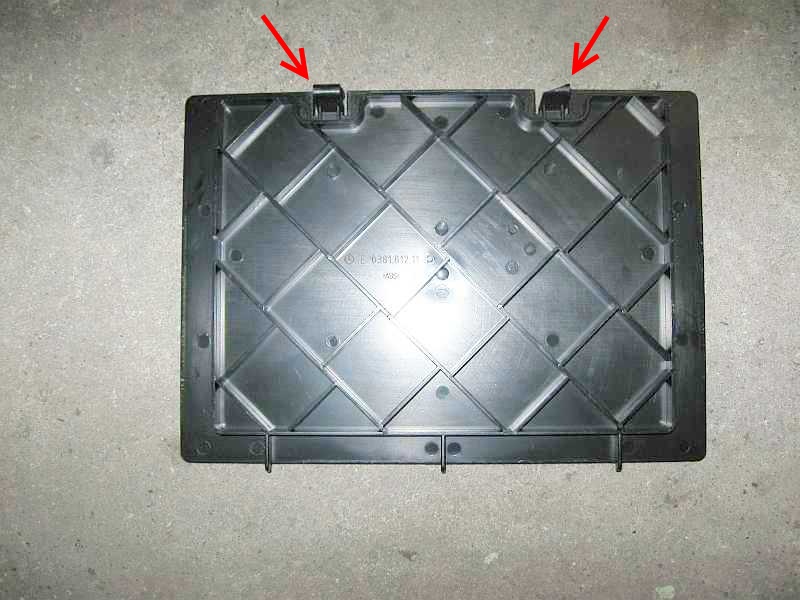

In der rechten Gepäckbox ist der Bodendeckel herausnehmbar, dazu die beiden Sperrenhebel (Pfeile) etwas abdrücken.
Ein Hebel ist schon abgebrochen.
SL55AMG SL55AMG SL55AMG

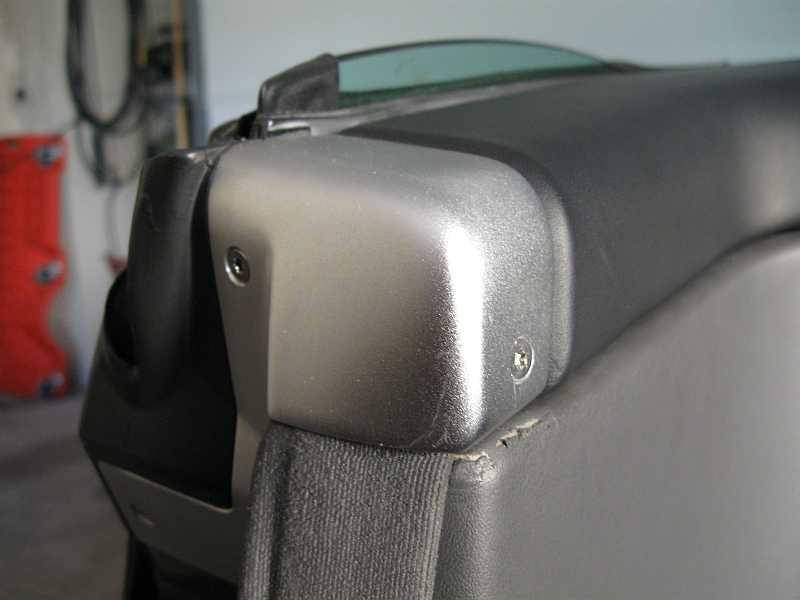

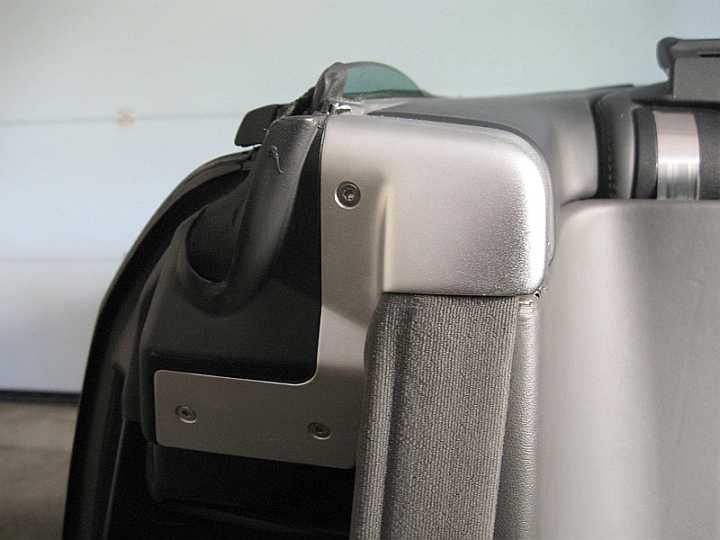

Die 5 Schrauben (Innentorx 20) an der Metallabdeckung oben lösen und die Metallkappe abnehmen. Die Schraube an
der rechten Seitenverkleidung

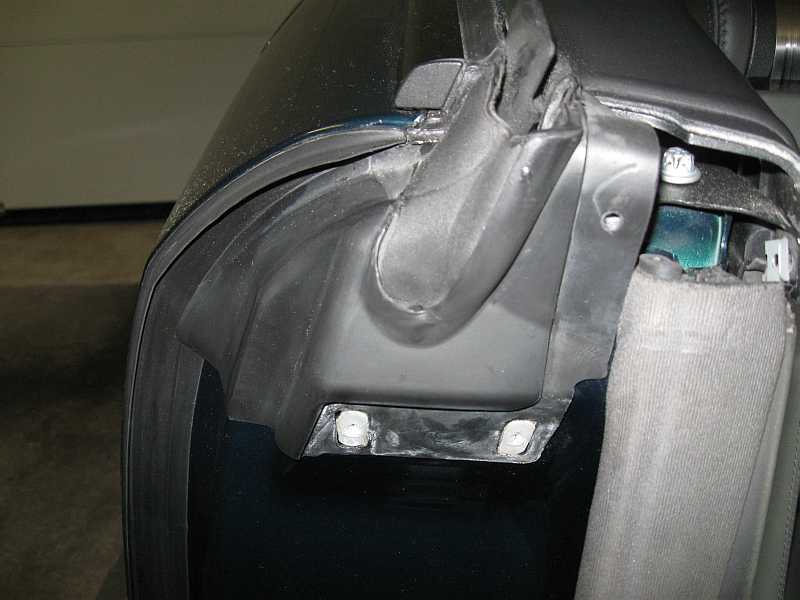

abschrauben und die Seitenverkleidung abdrücken. Eventuell den Türgummi etwas abziehen.
Gepäckbox SAM Fond Gepäckbox SAM Fond Gepäckbox SAM Fond

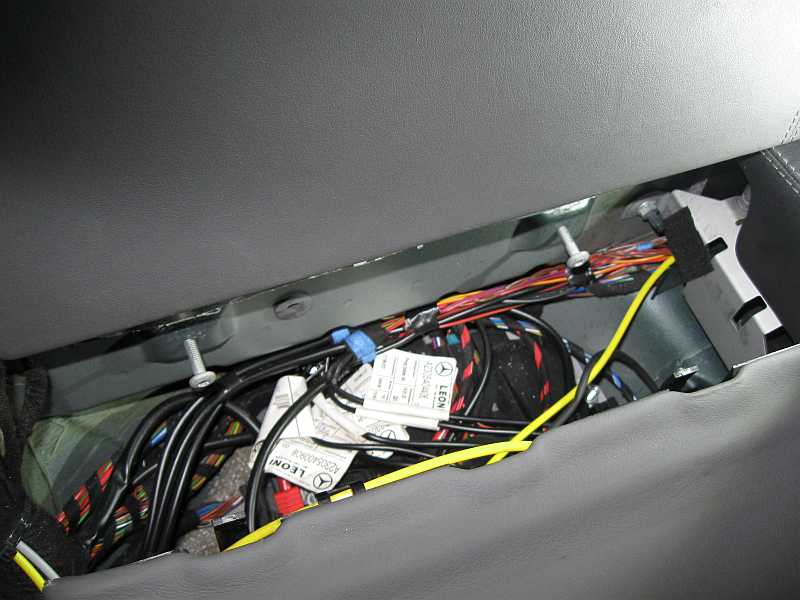

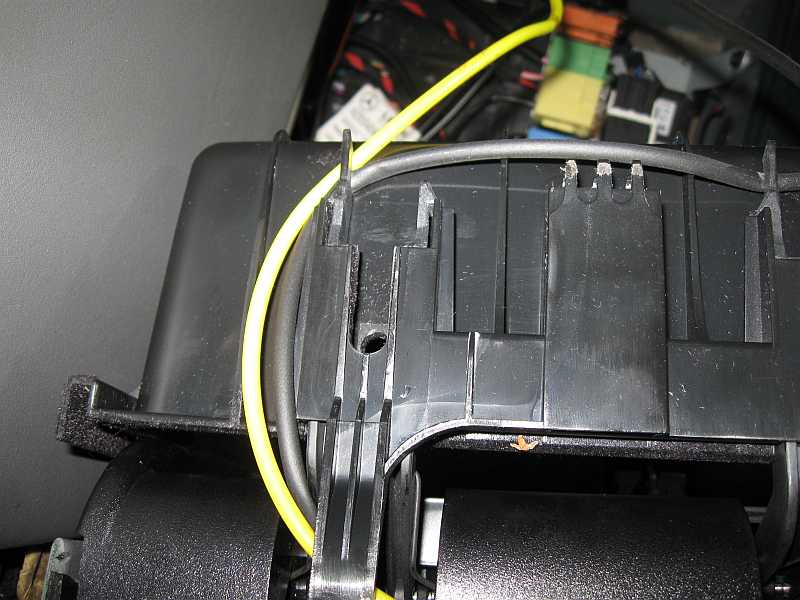

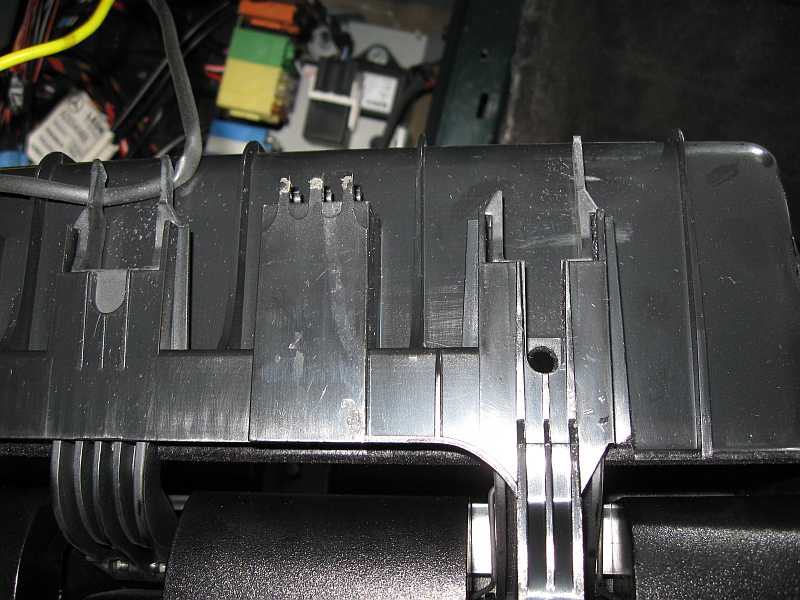

Die beiden Schrauben neben den zwei Abstützungen der Gepäckbox am Querholm lösen. Da die Rückwand nicht ausgebaut ist,
kann die Gepäckbox nicht nach oben aus den Aufhängungen gezogen werden. Durch die zwei Löcher in der Boxwand
die Schrauben an der Rückwand abschrauben.
Gepäckbox SAM Fond Gepäckbox SAM Fond Gepäckbox SAM Fond

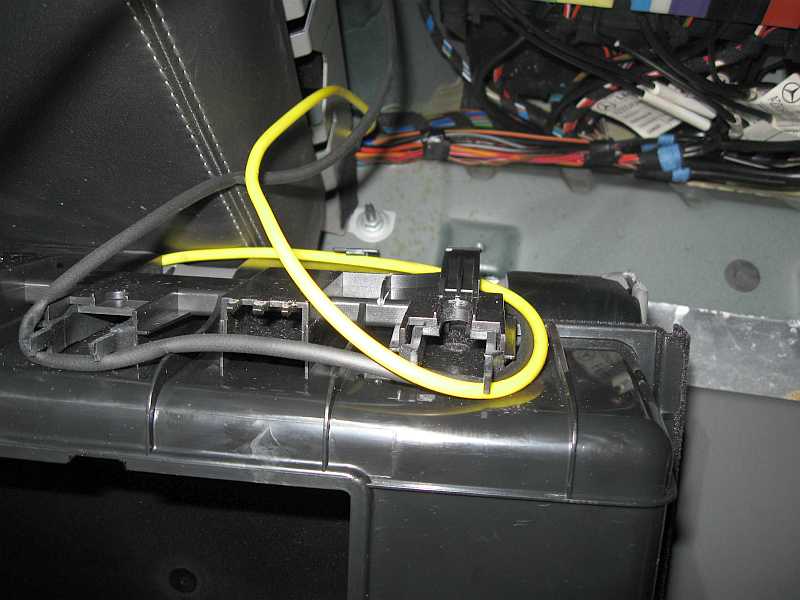

Die Box mit den angeschlossenen Leitungen seitlich ablegen, dann zuerst Masseleitung an Bordnetzbatterie
und dann an Starterbatterie abtrennen.
Zwei Muttern abschrauben und SAM Fond nach oben herausziehen. Beim Anschluss Stromstoßschutz verwenden
Gepäckbox SAM Fond Gepäckbox SAM Fond Gepäckbox SAM Fond
2. Sicherungsbelegung Bauzustand SAM Fond: top

Viermal erfolgte eine Änderung der Sicherungsbelegungen Typ 230.4:
Übersicht:

bis 31.05.2002: GF54.15-P-1256-01R
SL55AMG

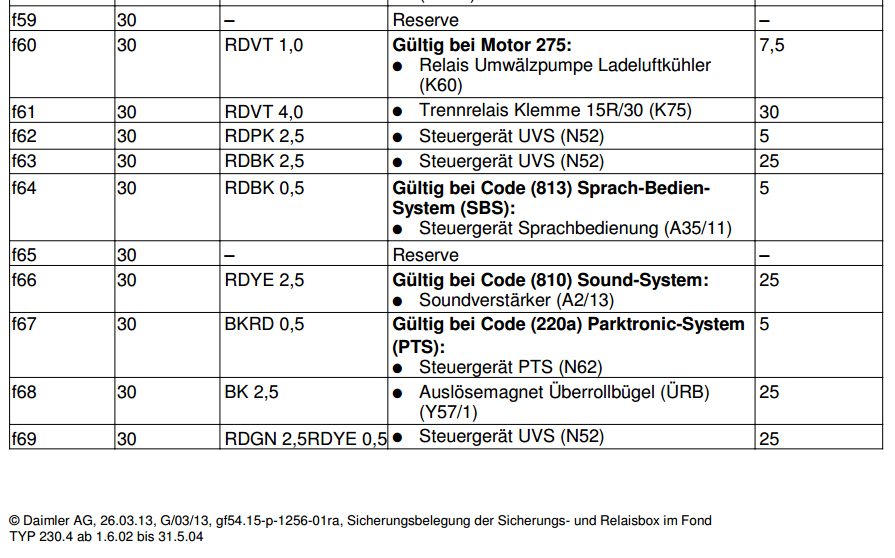

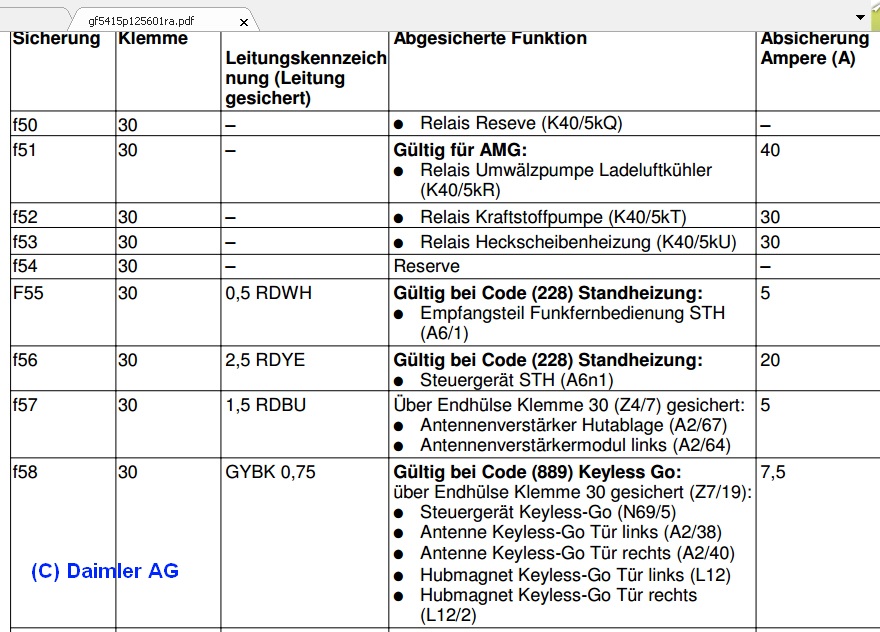

Typ 230: SL55AMG: 01.06.2002 bis 31.05.2004: GF54.15-P-1256-01RA

Die NTK-Pumpe ist noch mit 40A (f51) abgesichert, später mit 7,5 A.

siehe auch Anordnung der Bauteile: M113.992/995, 230.474/472 bis Modell-J. 08 /AEJ 07: GF07.61-P-000.01HA.
Typ 230: 01.06.2004 bis 28.02.2006: GF54.15-P-1256-01RB

Nun ist die NTK-Pumpe A0005000386 nur noch mit 7,5 A abgesichert (f51) anstatt mit 40A.
ab 01.03.2006: GF54.15-P-1256-01RC
3. Sicherungs-/Relaiskasten K40/5 Fond: top

Übersicht:

Elektrischer Schaltplan Sicherungs- und Relaisbox K450/5 hinten Typ 230
mit MOTOR 112.973, 113.963 /992 bis 28.2.06,
M113.995 ab 1.3.06 bis 29.2.08

bis 28.02.2006 Typ 230 M113.992 Einspeisungen der Sicherungen in K40/5: PE54.15-P-2103KA

Legende: PE54.15-P-2103-60KA

Schaltplan: PE54.15-P-2103-97KA
3.1 Sicherungsbox F33 für SAM-Fond: top

siehe sl55amg-e3.htm#b13

Die Sicherungs- und Relaisbox K40/5 ist über die Klemme 30 mit einem roten Kabel 16 qmm mit der
Sicherungsbox F33 über eine 200A-Sicherung verbunden und diese über ein 25 qmm direkt mit dem Pluspol der Kofferraumbatterie.

Sicherungsbelegung Vorsicherungsdose hinten F33: bis AEJ 2007: GF54.15-P-1256-08R

Sicherungs- und Relaiskasten Bauzustand: ab 01.03.2006 bis AEJ 07: GF54.15-P-0800RA

SL55AMG F33 SL55AMG F33 SL55AMG F33
4. Schaltplan Signalerfass- und Ansteuerungsmodul N10/8 (SAM Fond) 6.11.08: top

Typ 230 bis 29.2.08: Elektrischer Schaltplan Steuergerät N10/8 Signalerfass- und Ansteuerungsmodul (SAM) hinten:

Übersicht: PE54.21-P-2103KA

Legende: PE54.21-P-2103-60KA

Schaltplan: PE54.21-P-2103-99KA
