1. Vorsicherungen: 1.1 Vorsicherungsdose/Durchkontaktierung F52: 1.2 Vorsicherungsdose vorne F32: 1.3 Vorsicherungsdose hinten F33: 2. Vorsicherungen/Hochstromsicherungen: z.B F1/100A

Roadmap - Dokumentationen: R230 Batterie - Bordnetzmanagement Teil 1 Elektrik am Auto: Bauteile-Übersicht von A - Z

1. Vorsicherungen: Typ 230.4 Es gibt drei Vorsicherungsdosen, F52 Durchkontaktierung sowie F32 vorne im Beifahrerfußraum (unter der Fußstütze und dem Subwoofer bei der Soundanlage Code 810) und F33 hinten (im Kofferraum bei der Batterie).

1.1 Vorsicherungsdose (Durchkontaktierung): F52 Typ 230.4: Die Verbraucherbatterie G1 (Bordnetzbatterie) ist über die Hochstromsicherung F52f2 (200A, siehe Tipp 98-20-1) in der Durchkontaktierung F52 (siehe 2.Bild) direkt mit dem Ladestrom-Anschluß B+ der Lichtmaschine (Generator G2) und mit Pin 2 des Bordnetz-Steuergerätes N82/1 (im Kofferraum rechts hinten) verbunden. Dieses schaltet, gesteuert durch den CAN-B, über Ausgang (Pin 3) und über die Hochstromsicherung F52f1 (100A) die Starterbatterie je nach Betriebsart mittels Batterietrennrelais parallel zur Verbraucherbatterie.

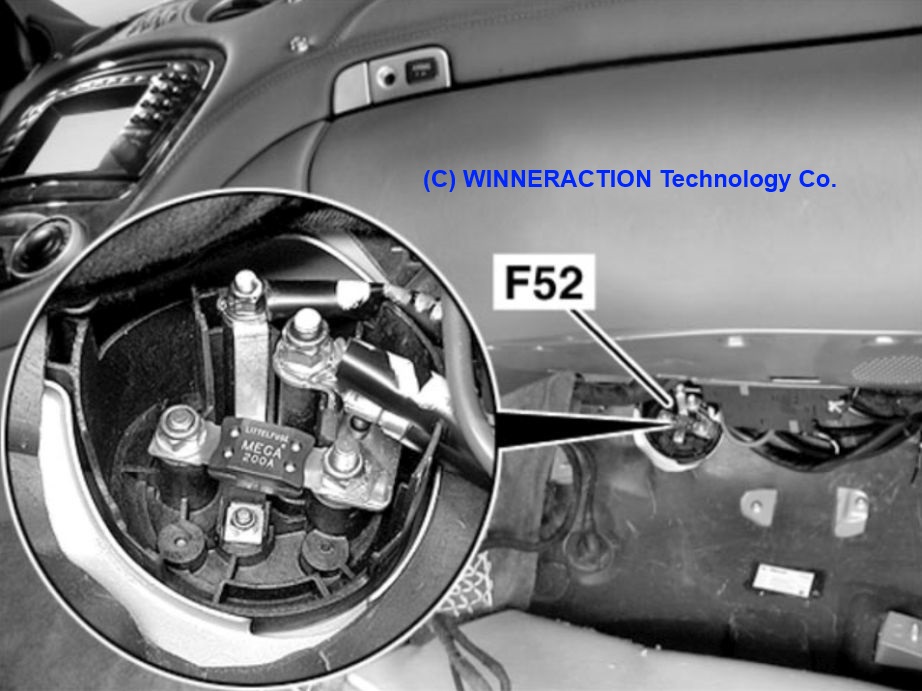

Vorsicherungsdose (Durchkontaktierung) F52 (runde Dose): Sicherungsbelegung der Durchkontaktierung: bis Modell-J. 08 / AEJ 07: GF54.15-P-1256-18R F52f1: 100A Bordnetzsteuergerät (N82/1), Kl. 30a, RD 10,0 mm2 F52f2: 200A Bordnetzsteuergerät (N82/1), Kl. 30, BK 35 mm2 und Vorsicherungsdose vorn (F32) BK 32 mm2

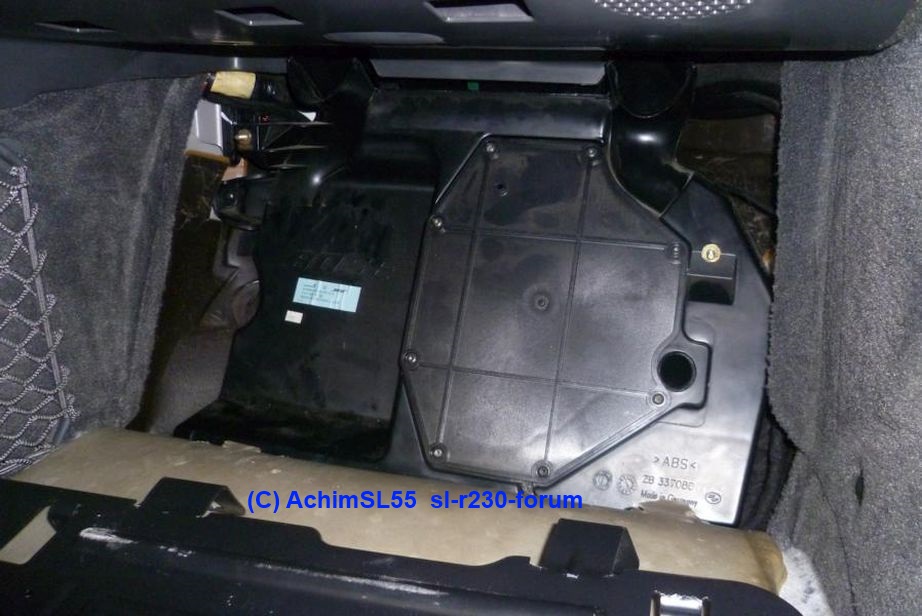

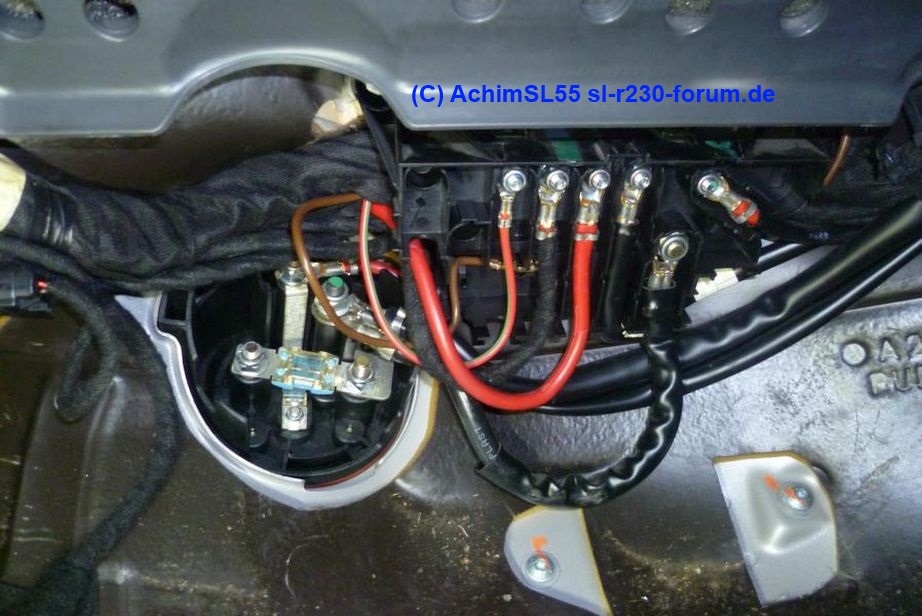

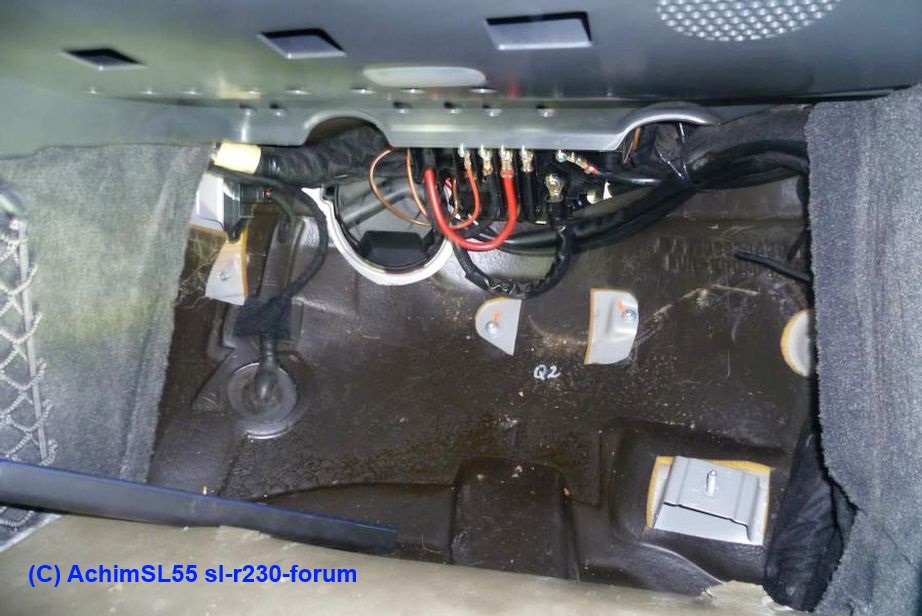

Ausbau: Bilder von AchimSL55 sl-r230-forum.de. Danke! Masseleitung der Verbraucherbatterie abklemmen, dann von der Starterbatterie. Wiederanschluss umgekehrt, also zuerst Starterbatterie anklemmen, dann Verbraucherbatterie. Bodenbelag Fußstütze Beifahrer zurückschlagen, Fußstütze freilegen und ausbauen. Lautsprecher Subwoofer (Code 810) hinter der Fußstütze ausbauen. Vorsicherungsdose lösen und Abdeckung öffnen.

Sicherungs- und Relaiskasten Bauzustand: bis 28.02.2006: GF54.15-P-0800R Sicherungs- und Relaiskasten Bauzustand: ab 01.03.1006: GF54.15-P-0800RA Sicherungs- und Relaiskasten Bauzustand: ab AEJ 08 Mopf außer Code P99 Black Series: GF54.15-P-0800RI

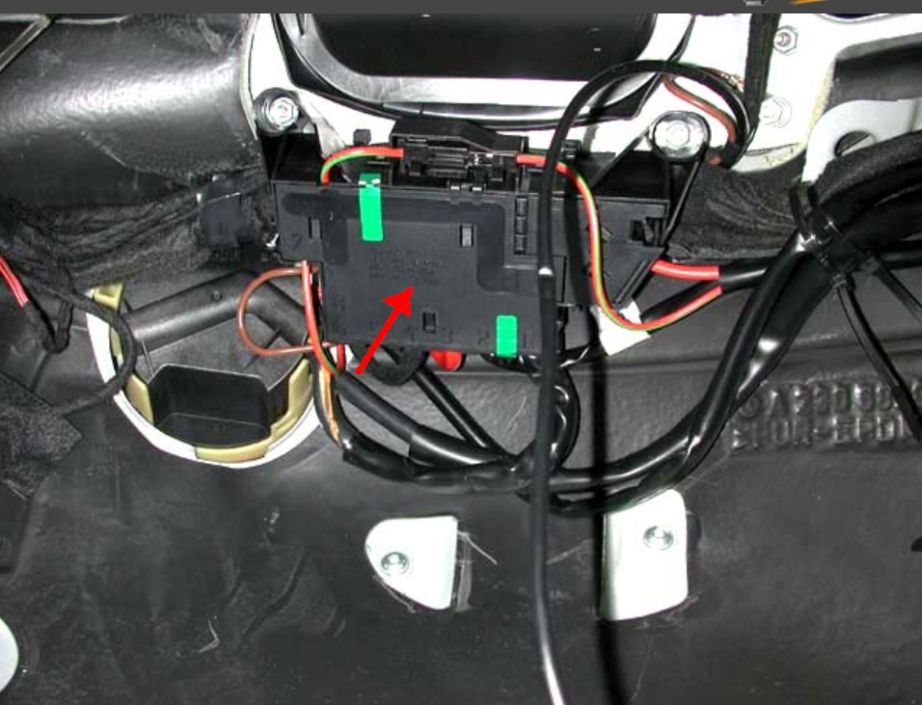

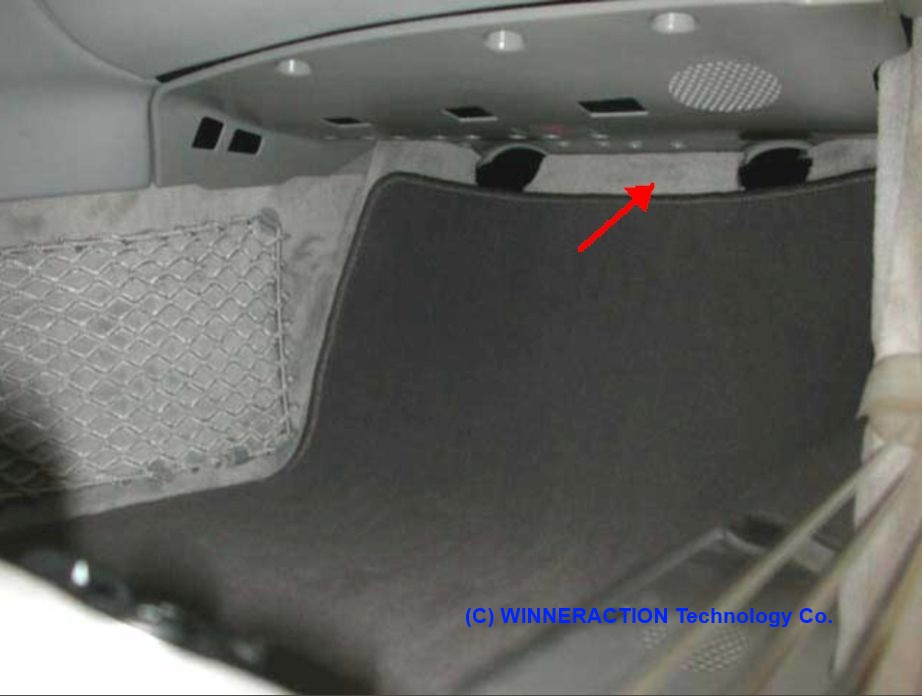

1.2 Vorsicherungsdose F32 vorne Typ 230.4, rechts neben der Vorsicherungsdose/Durchkontaktierung F52: Vorsicherungsdose F32 vorne Sicherungsbelegung Übersicht Bauzustand : GF54.15-P-1256R

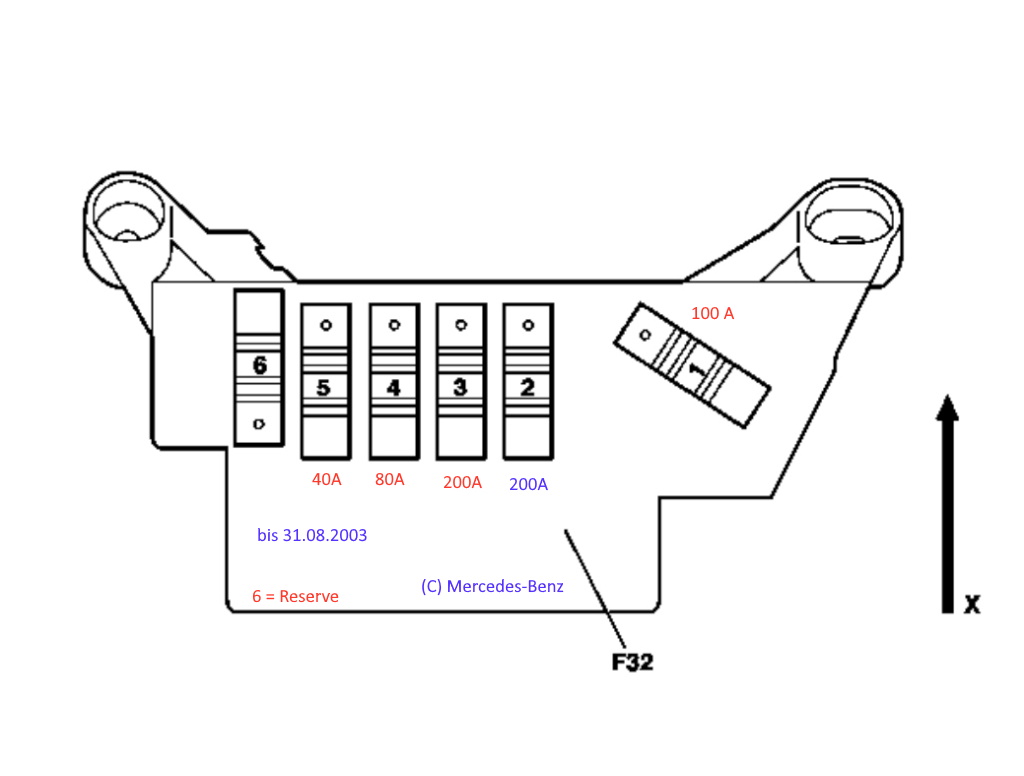

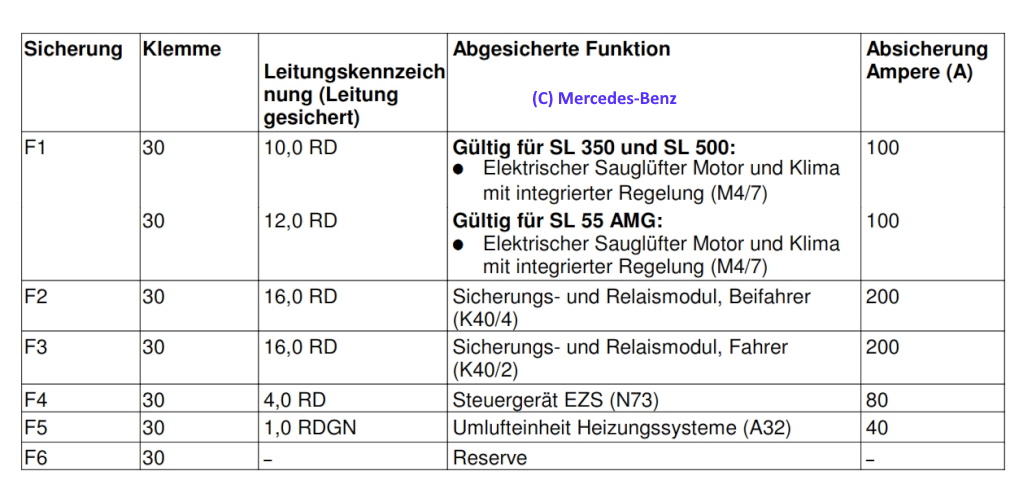

Sicherungsbelegung F32 Vorsicherungsdose vorne: bis 31.08.2003 GF54.15-P-1256-07R

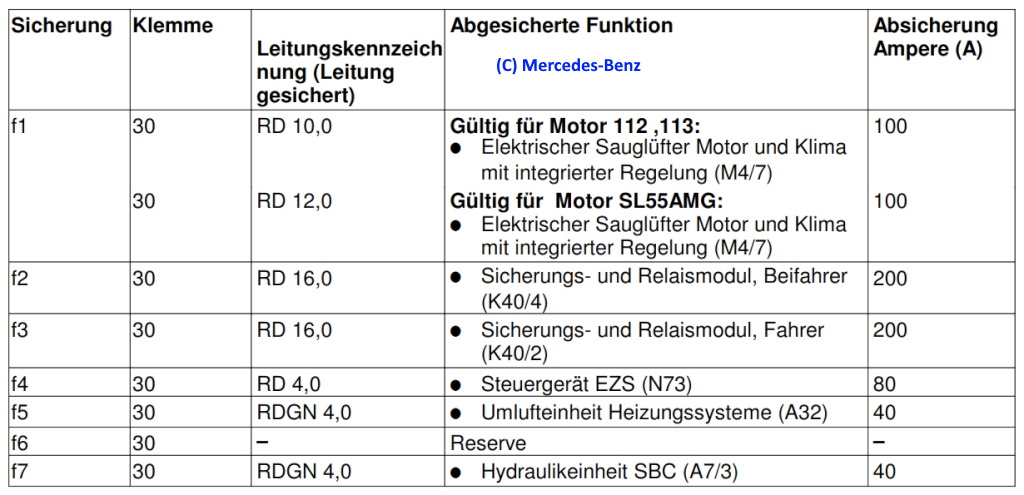

Sicherungsbelegung F32 Vorsicherungsdose vorne: ab 01.09.2003 bis 31.05.2004 GF54.15-P-1256-07RA neu: Sicherung 7 /40A: SBC A7/3

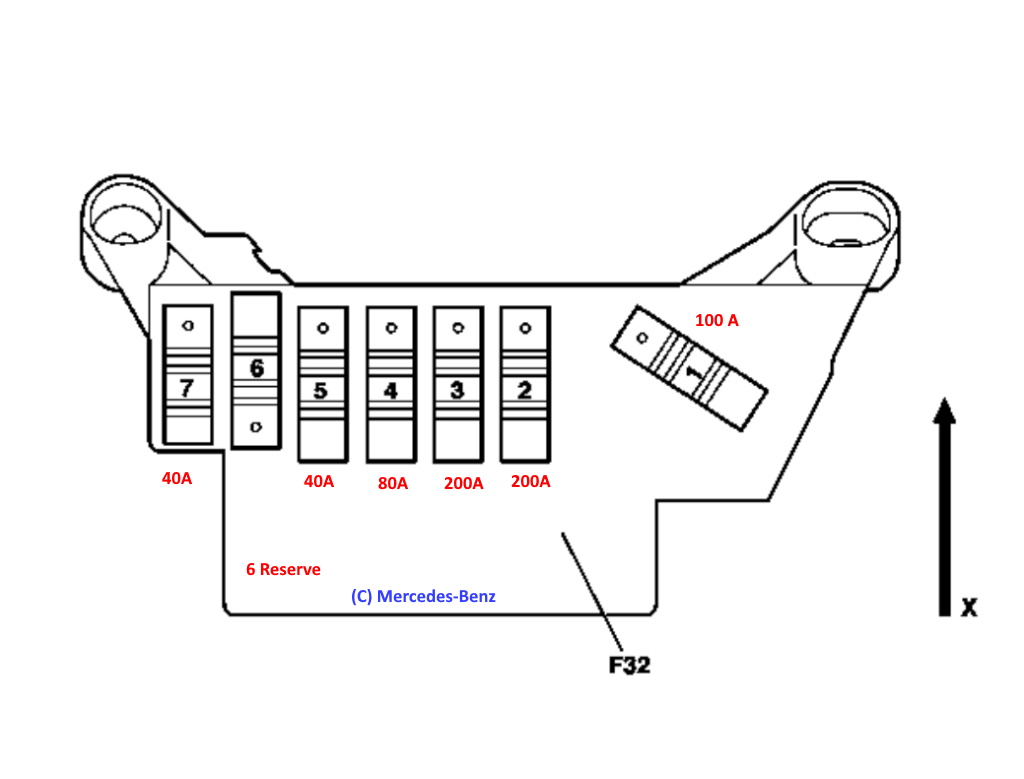

Sicherungsbelegung F32 Vorsicherungsdose vorne: ab 01.06.2004 bis 28.02.06 GF54.15-P-1256-07RB Sicherungsbelegung F32 Vorsicherungsdose vorne: ab 01.03.2006 bis Modelljahr 2008, AEJ 2007 GF54.15-P-1256-07RC

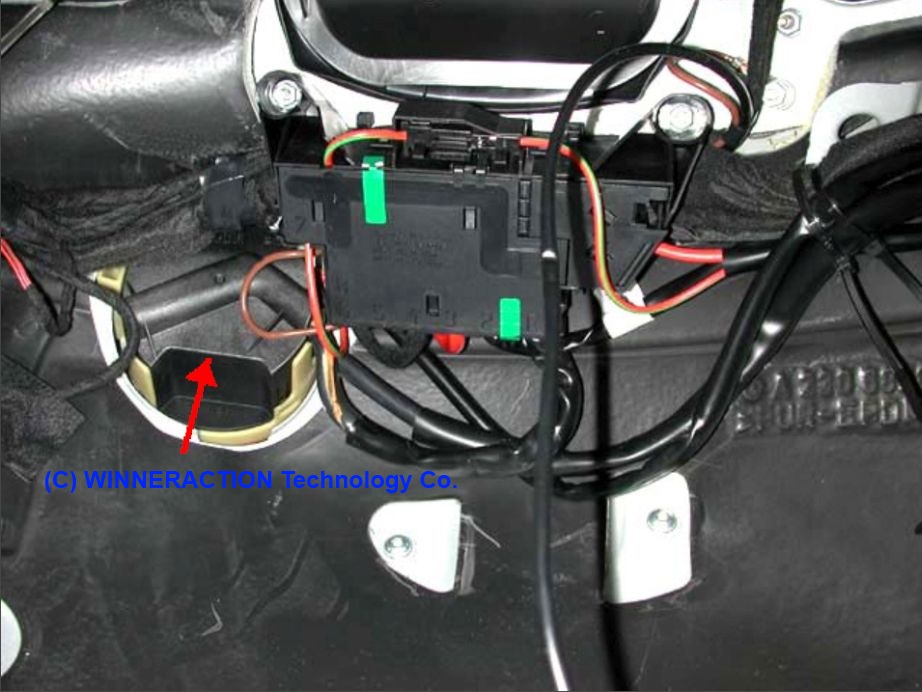

Vorsicherungsdose F32 Anordnung/Zugang: aus-, einbauen: AR

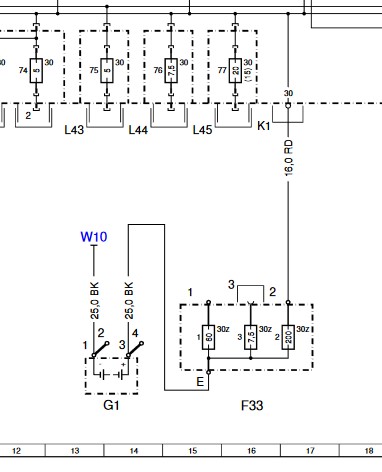

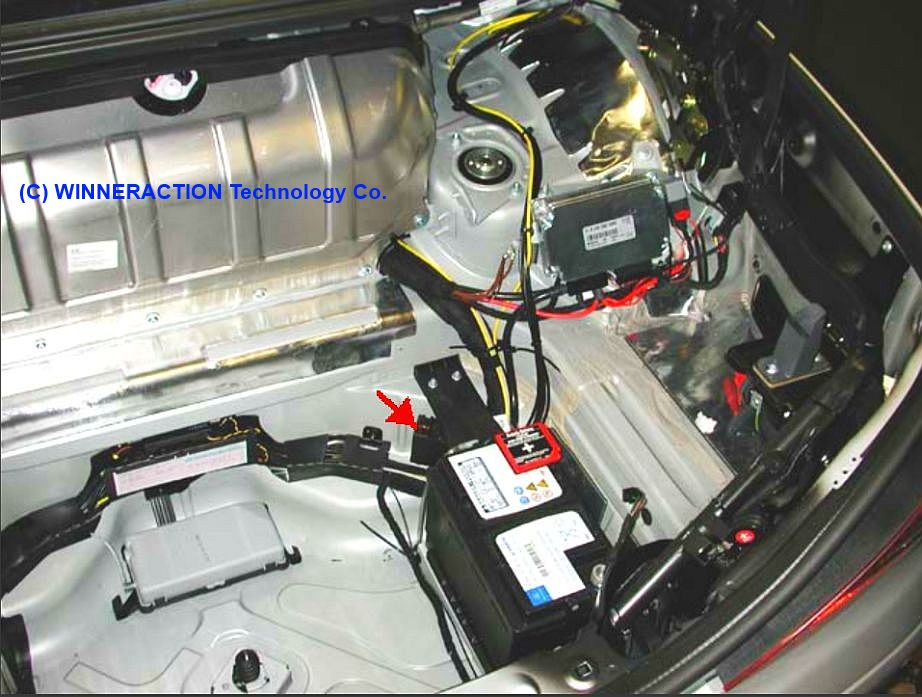

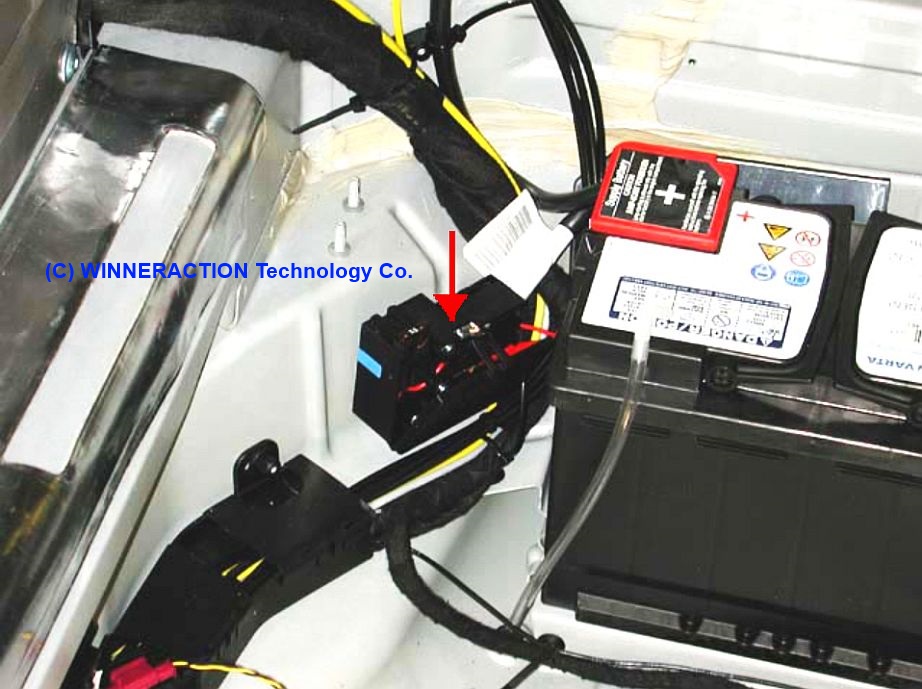

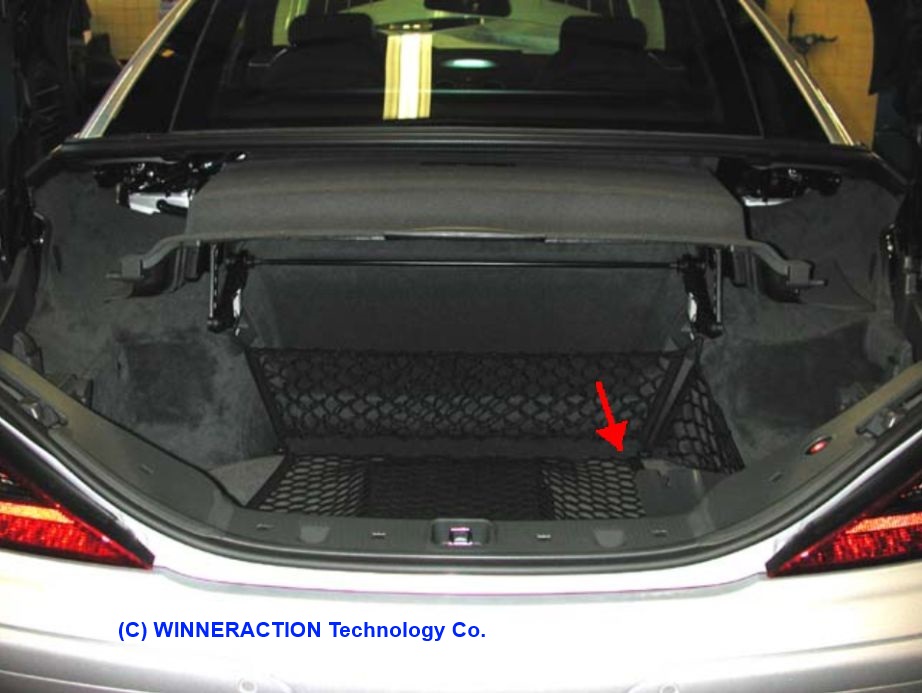

1.3 Vorsicherungsdose F33 hinten: bis 28.02.2006: Typ 230.4 Sicherungsbelegung Vorsicherungsdose hinten F33: bis AEJ 2007: GF54.15-P-1256-08R Sicherungs- und Relaiskasten Bauzustand: ab 01.03.2006 bis AEJ 07: GF54.15-P-0800RA siehe auch SAM-Fond Vorsicherungsdose F33

2. Vorsicherungen/Hochstromsicherungen: z.B F1/100A für den Sauglüfter: Die Hochstromsicherungen in den Vorsicherungsdosen für den SL55AMG und G55AMG gibt es doch von Mercedes, sind dort aber im EPC-Net nicht aufgeführt. Man findet die Sicherung 100A z.B. beim Typ 212 E500 4matic, EPC-Net: Gruppe 54/545/20/ Bild-Nr. 926, N000 000 000414SAM Heck, Kl. 30, F97, oder beim SLR 199.376: EPC-Net 54/30/4/ oder Typ 170.449 oder beim Bus: 628.487 0530 Citaro, EPC-Net. 54/060/6/Bild-Nr. 10: 400A Es gibt sogar Batterieklemmen für den Pluspol mit Sicherungseinsatz 100A bzw. 200A beim SLR 199.376:

Übersicht der Mercedes-Hochstromsicherungen: Eine ausführliche Übersicht der Hochstromsicherungen ist hier.
