Übersicht Schnorchel: 1. Hinweise: 2. Vorbesitzer-Konstruktion: 3. Eigenbau: 4. Motorhaube: 5. Rückbau:

1. Hinweise: Der Luftfilter saugt unter der Kühlerhaube die Luft an. Dies hat einige Nachteile: Es wird warme Luft angesaugt. Im Gelände gelangt im Motorraum hochspritzender Schlamm in den Luftfilter. Und bei tieferen Wasserdurchfahrten kann Wasser angesaugt werden.

So besitzen auch die Geländewagen der Militärs, Baumuster 461, einen seitlich angebauten Schnorchel. Den Schnorchel A4615000255 findet man z.B. im EPC-Net beim Baumuster 461302, G270CDI, Nordamerika, Gruppe 52, 130, Bild 3. Ansaugsieb: A4615060034

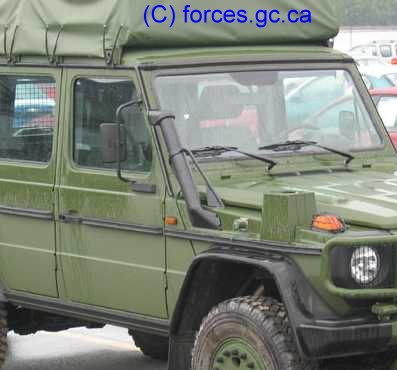

Canadische Armee: Bilder vom G WAGON - LIGHT UTILITY VEHICLE (WHEELED) der Canadischen Armee findet man auf der Webseite www.forces.gc.ca in der Rubrik The Forces, Army, Eqipment, Vehicles. Erlaubnis (Zitat): "Information on this site has been posted with the intent that it be readily available for personal and public non-commercial use and may be reproduced, in part or in whole and by any means, without charge or further permission by the Department of National Defence."

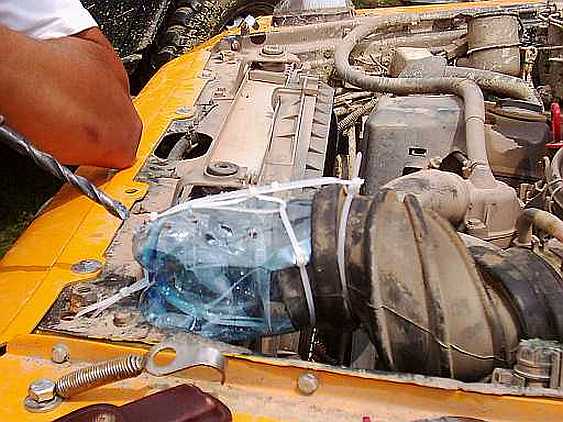

Solche seitlichen Schnorchel gibt es auch bei der Fa. Schmude: www.schmude-hardtop.de (eigene Herstellung). Meistens ist er aus Kunststoff gefertigt. Allerdings ist er ja ständig angebaut und bei wald- und buschreichen Geländefahrten wie bei der Transilvania-Trophy in Rumänien sehr bruchgefährdet. Man kann es aber auch so machen. Ein Teil einer Kunststoffwasserflasche ersetzte den Schnorchel.

2. 280GE: Vorbesitzer-Konstruktion:

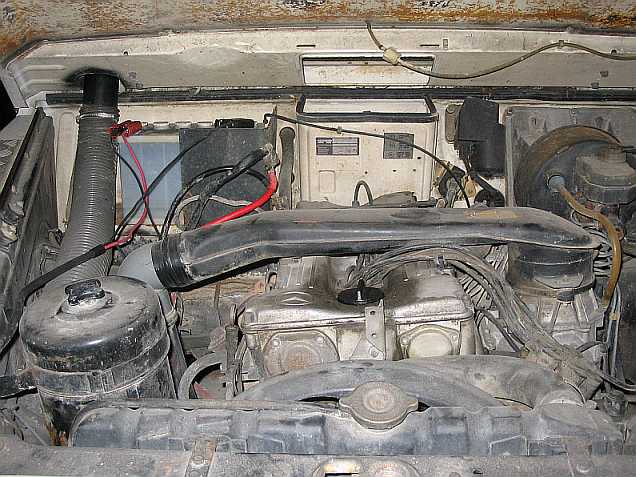

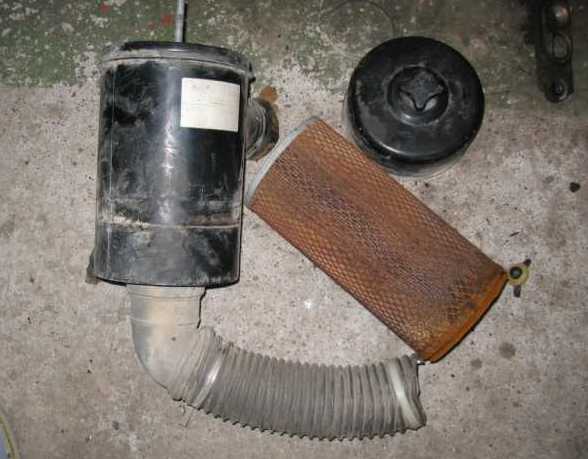

Die Vorbesitzer hatten den Ansaugtrakt völlig umgestaltet. Ein senkrecht stehender Filtertopf und ein dicker Saugschlauch anstelle des originalen Luftfilters waren eingebaut. Der Filtertopf hatte keinen Luftrotationeinsatz wie der Mercedes-Luftfilter. Seitlich neben der Batterie führte der Ansaugkanal durch einen großen Ausschnitt an der Motorhaubenkante. Das Regenwasser sammelte sich im Batteriekasten, der war dadurch völlig verrostet. So konnte auch keine 100Ah-Batterie eingesetzt werden.

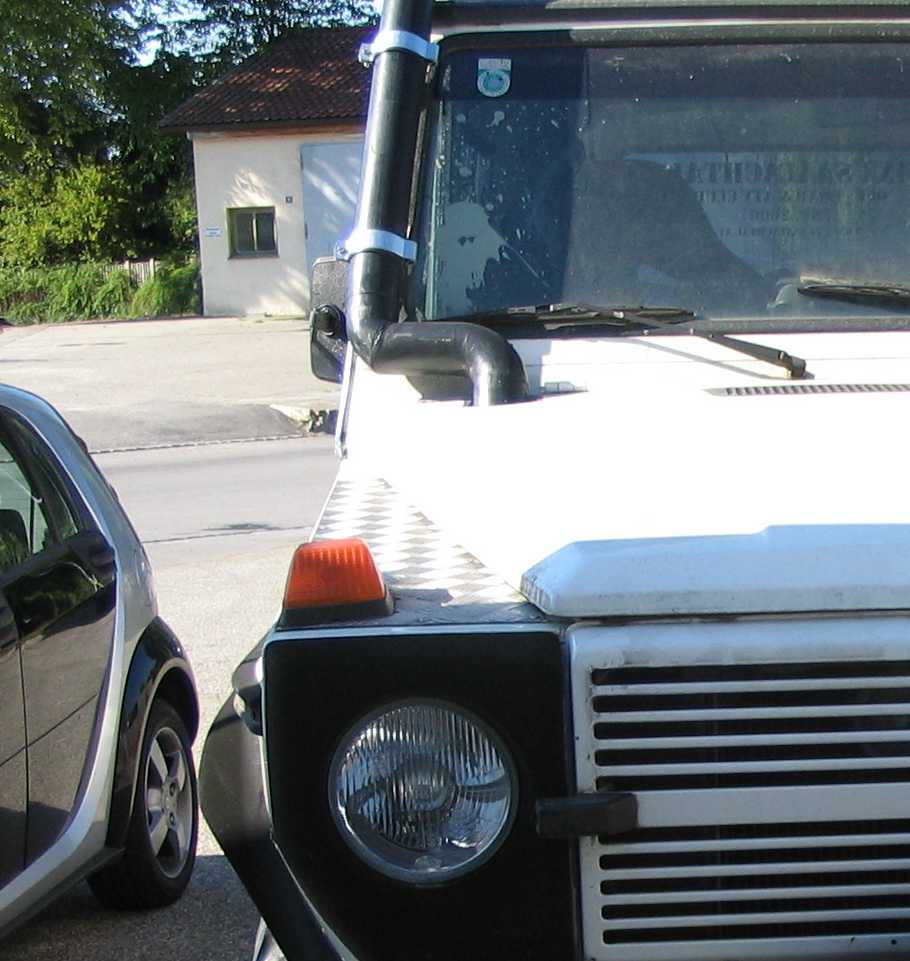

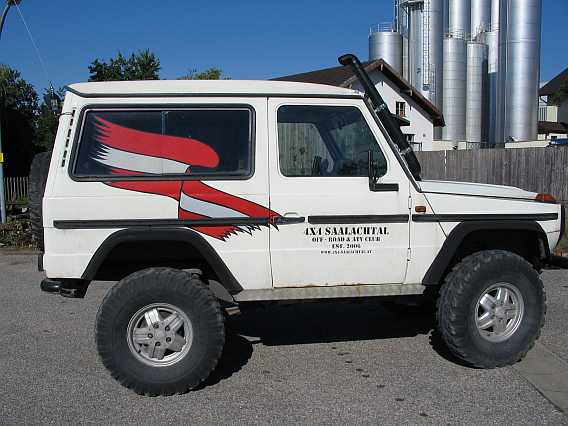

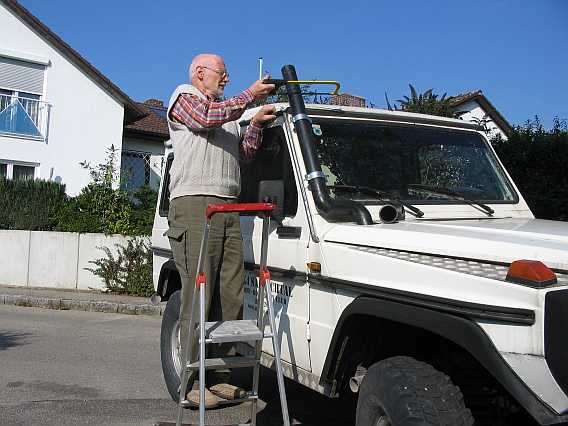

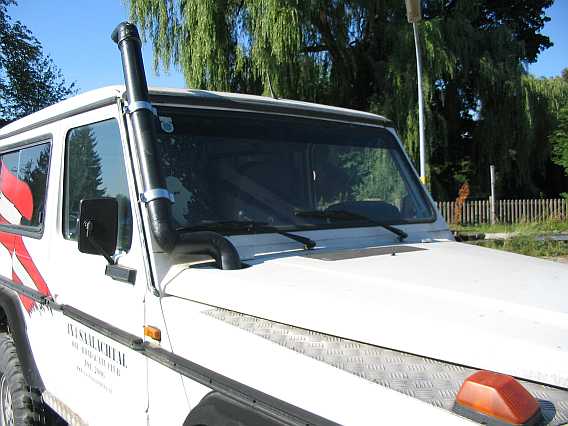

Das Kunststoffrohr war zu hoch gebaut und wäre bei der Trophy schnell verschwunden. Die Bilder zeigen den Zustand, als der 280GE gekauft wurde. Damit er in die Garage passte, wurde zuerst mal das Rohr gekürzt.

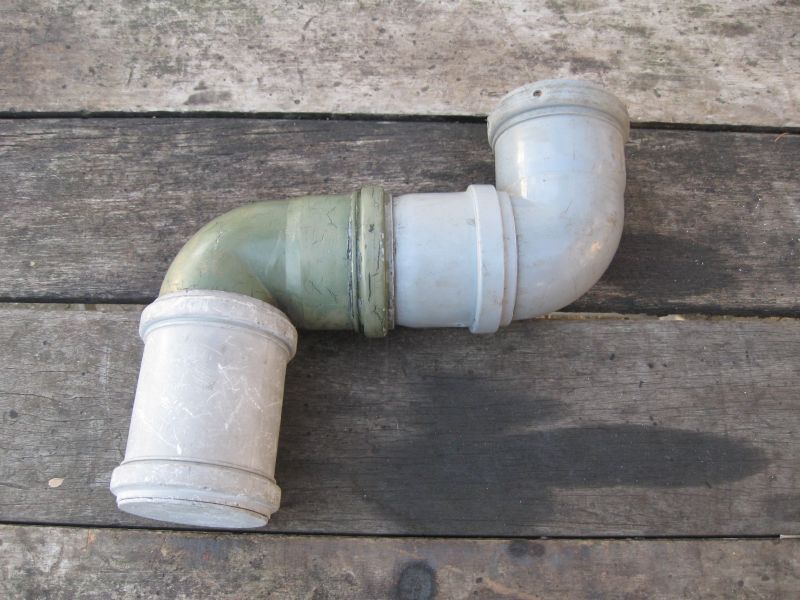

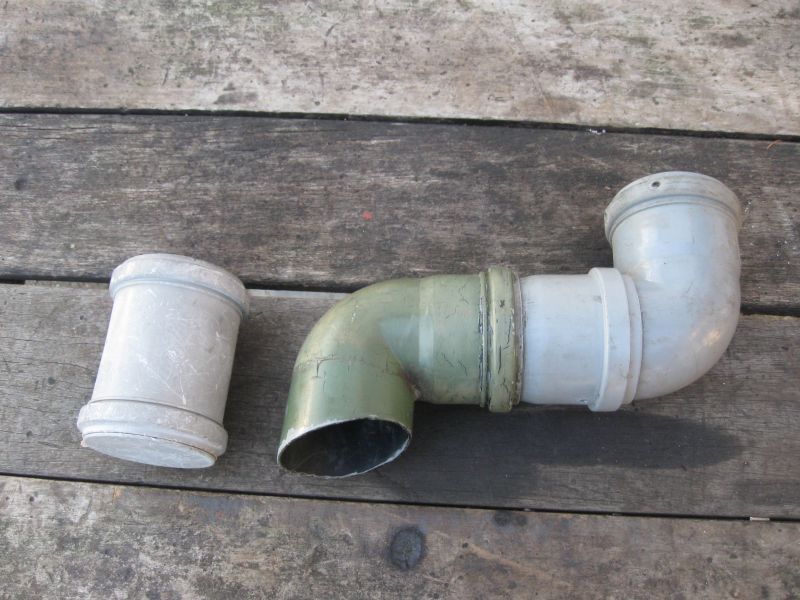

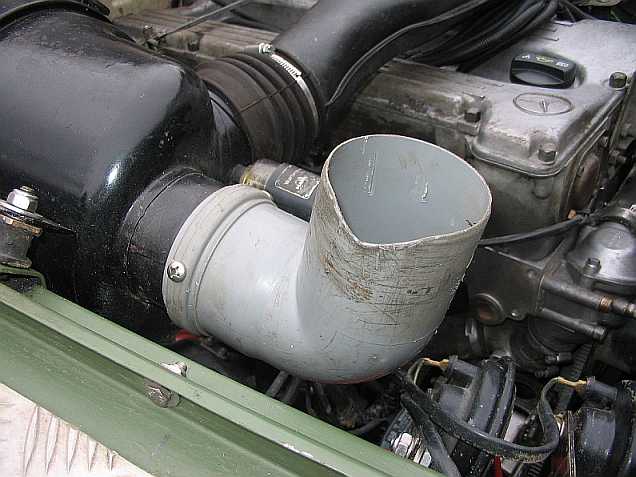

3. Eigenbau: Zuerst musste der originale Luftfilter nachgerüstet werden. Der Ansaugstutzen bei dem gebrauchten Luftfilter (Danke, Felix) war schon gekürzt worden. Da passte nun ein mit drei 4,2 mm-V2A-Blechschrauben befestigter 90-Grad-Bogen aus Kunststoffrohr mit 70 mm Durchmesser drauf.

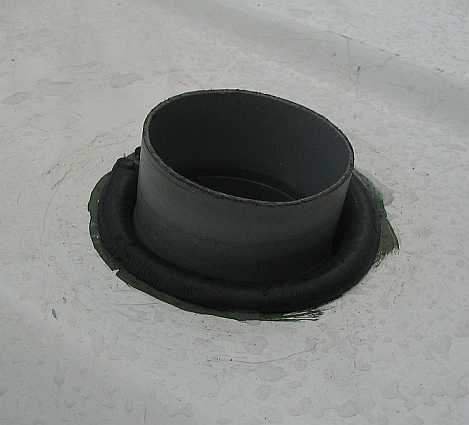

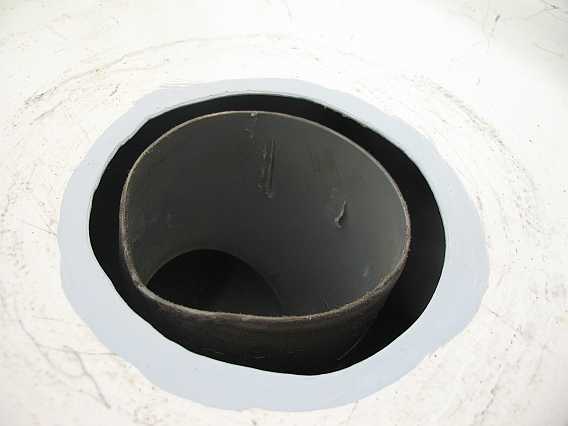

Ein kurzes Verlängerungsstück geht durch ein Loch in der Motorhaube. Ein längs geschlitzter Rest eines dicken Schlauches ist über den Lochrand geschoben.

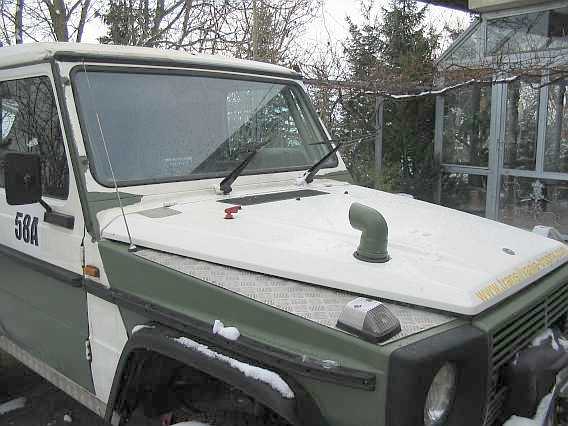

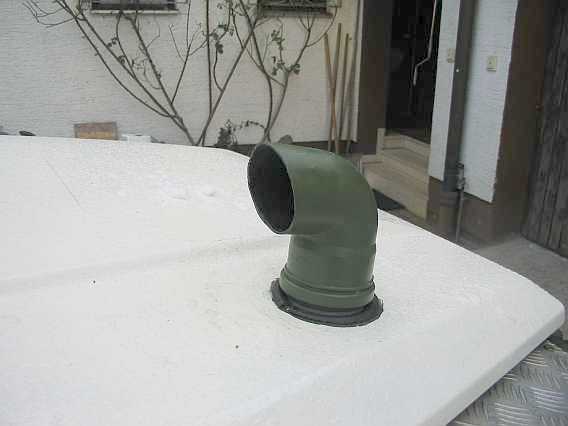

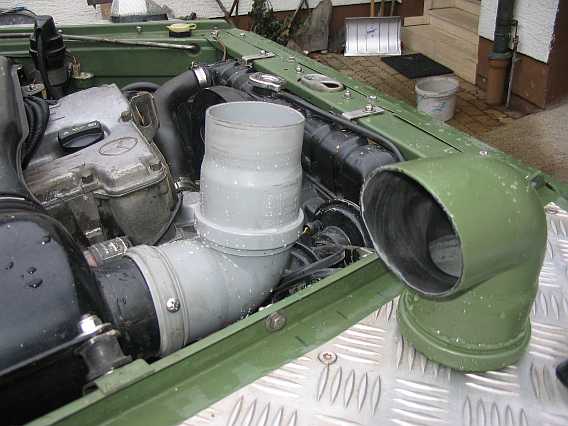

Ein weiterer 90-Grad-Bogen dient als Schnorchel. Beim Öffnen der Motorhaube muss man den Schnorchel abnehmen, aber das gilt ja für den Batterie-Hauptschalter auch. Bei Bedarf kann der Ansaugkanal bis über die Windschutzscheibenoberkante verlängert werden. An der A-Säule waren dafür von der Vorbesitzern Gewindestutzen angeschweisst worden.

Ein Metallabweiser auf der Motorhaube schützt dann den Schnorchel. Auch die Lichtmaschine bekam einen Schnorchel.

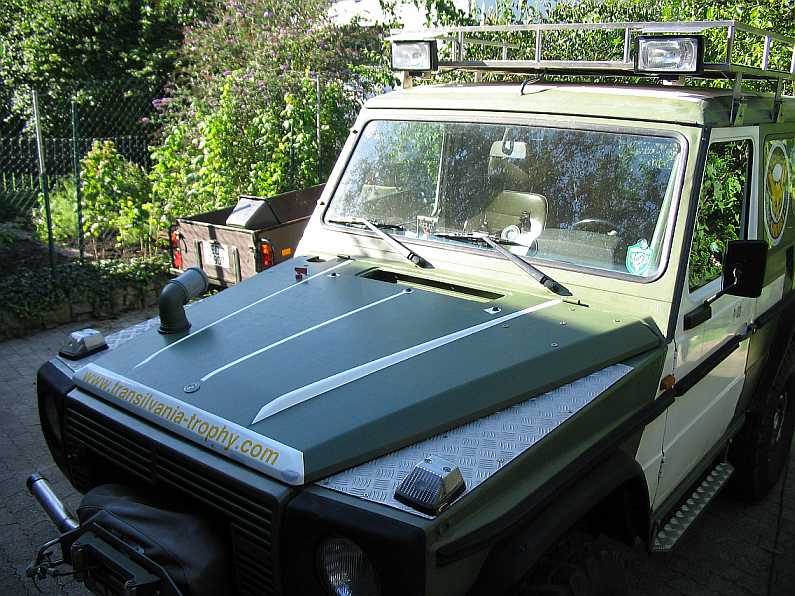

4. Motorhaube: Die weiße Motorhaube reflektierte das Licht der neuen Arbeitsscheinwerfer unangenehm ins Fahrzeuginnere. Daher strich ich die Motorhaube mit der grünen Bundeswehrfarbe. Dabei wurde auch das Lüftungsgitter demontiert und die Scheibenwaschanlage verbessert.

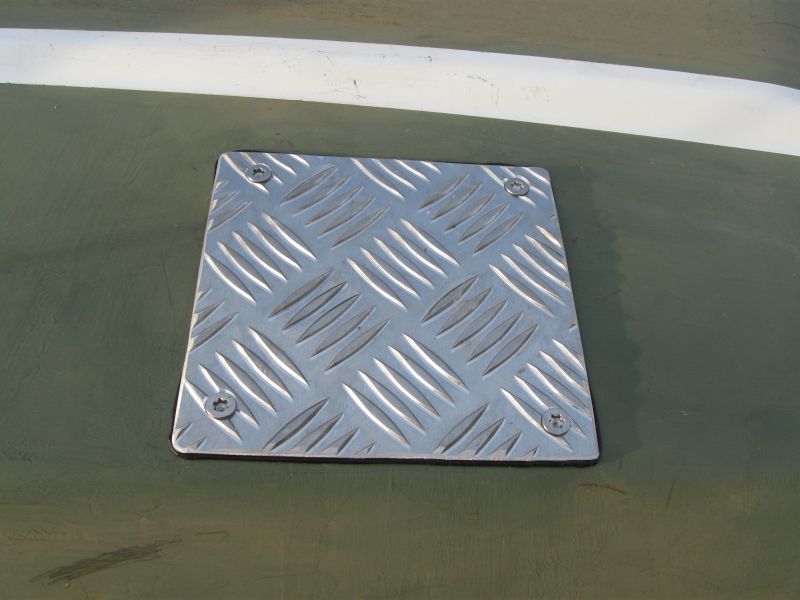

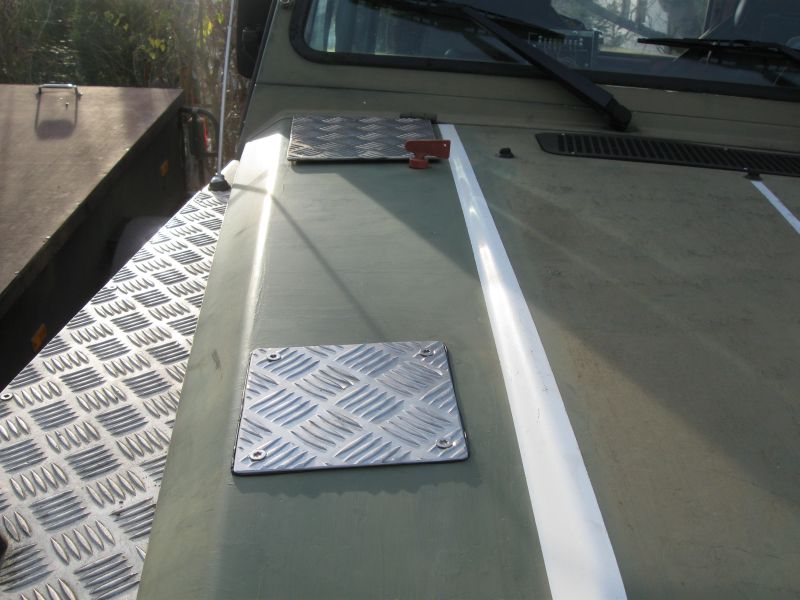

5. Schnorchel-Rückbau: Nun ist der Schnorchel unnötig und behindert das Öffnen der Motorhaube. Also kommt Mitte Dezember 2015 ein Alu-Riffelblech-Deckel auf das Loch in der Motorhaube und die Ansaugteile werden aufgehoben. Eine Butylschnur unter dem Rand des Riffelsbleches dichtet ab.
