1. Aufbau: Scheibenwaschanlage 463.270 G55AMG (2/2006): 1.1 Ausbau Behälter Scheibenwaschanlage: 1.2 Scheinwerferreinigungsanlage (SRA)463.270 ab 2000: 1.3 geänderte Montage des Behälters: 2. Hecktür: Waschanlage 463 (2/2006): 3. Lüftungsgitter 463: 2/2006: 4. Lüftungsgitter beheizte Düsen: 5. Teile 463.270 G55AMG:

1. Aufbau: Scheibenwaschanlage 463.270 G55AMG (2/2006): EPC-Net: 86/30/1+2 Die Scheibenwaschanlage besteht beim 463.270 G55AMG aus insgesamt drei Pumpen: Pumpe M5/1 für die Windschutzscheibe Pumpe M5/2 für die Scheinwerferreinigungsanlage (SRA) Pumpe M5/3 für die Hecktürscheibe, siehe Hecktür Tipp 6a2 Bei der Ansteuerung sind die Steuergeräte Signal- u. Ansteuerungsmodul SAM vorn, N10/1, SAM Fond N10/2, Steuergerät EZS (N73), Mantelrohrmodul N80 und Lichtschaltermodul S1 beteiligt. Eingebunden sind auch die Wischermotoren, die Wasserstandssensoren und die Waschdüsenbeheizung links und rechts. Im WIS findet sich der Schaltplan unter PE82.35-P-2100-99GA, Funktionskontrolle siehe AP82.30-P-8252G. Die Sicherungen sind im SAM (vorn) unter dem Handschuhkasten: Sicherung Wischen EIN/AUS: F46, 20A und im SAM Fond N10/2: Sicherung Wischermotor Hecktür F14, 15A.

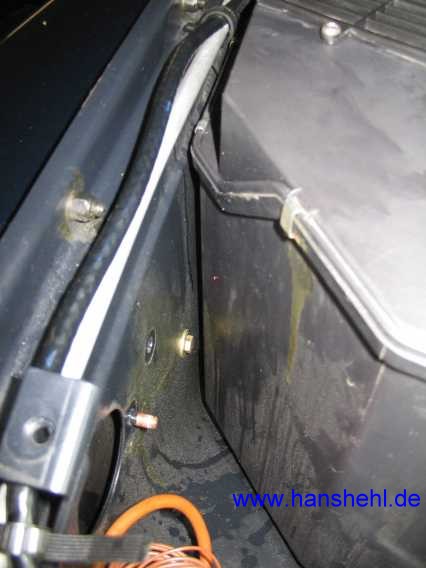

1.1 Ausbau Behälter Scheibenwaschanlage: 463.270 ab 2000: Der Waschwasserbehälter ist so "geschickt" unter dem rechten vorderen Kotflügel eingepasst, dass man zum Ausbau fast nicht hinkommt. Als erstes sollte er entleert werden (mit einem Schlauch nach dem Saugheberprinzip). Mit einem Wagenheber hebt man den Rahmen am rechten Vorderrad etwas an, man hat so mehr Platz zum Abschrauben des Innenkotflügels.

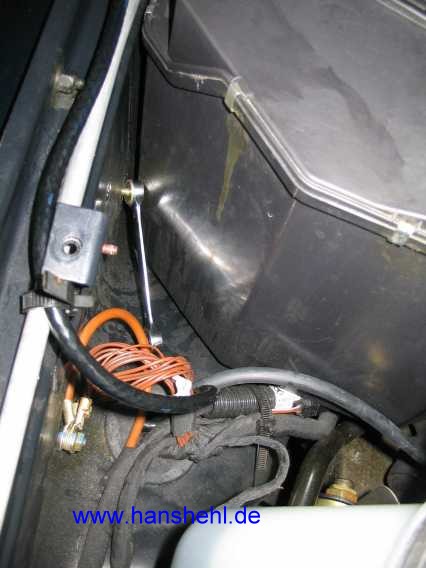

Dann muß man die zwei Schrauben am Kühlmittelausgleichbehälter abschrauben. Eigentlich müßte man das Kühlmittel ablassen (siehe AR20.00-P-1142GX). Dann kann man den Behälter zum Motor hin wegdrücken. Nur so kommt man an die vordere Befestigungsschraube des Waschwasserbehälters, der mit insgesamt drei Schrauben an der Motorseitenwand angeschraubt ist.

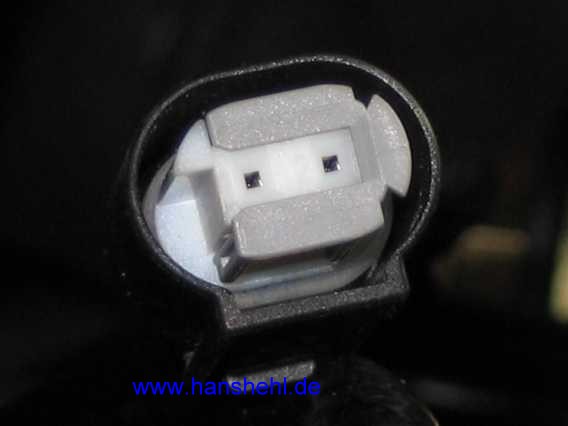

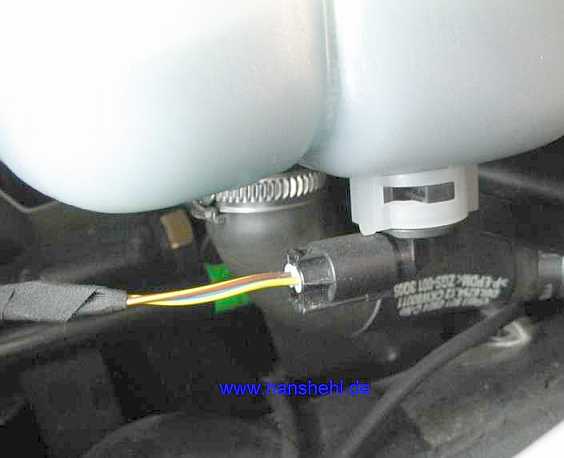

Unter dem Kühlmittelausgleichbehälter ist ein zweipoliger MQS-Stecker, 0,75 mm2, C-Codierung, siehe Tipp 66 , zur Kontrolle des Flüssigkeitsstandes.

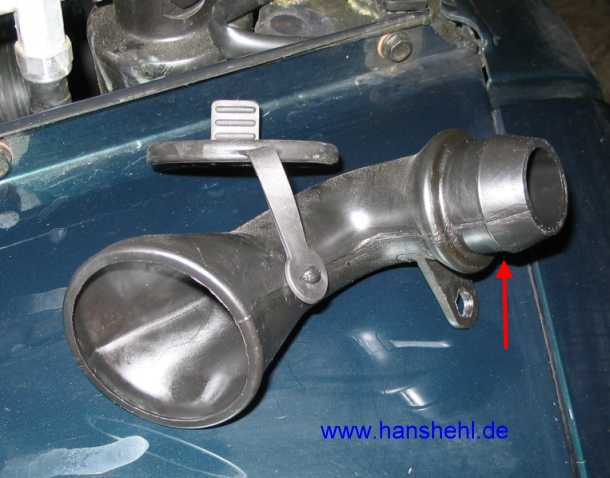

Nachdem die Mutter am Halter des Einfüllstutzens abgeschraubt ist, kann dieser abgezogen werden.

Die M6-Schraube neben dem "großen Kasten" ist fast nicht erreichbar, was sich da die Konstrukteure gedacht haben? Da soll doch dieser Luftsammelkasten vorher ausgebaut werden (AR83.10-P-9998GM). Das geht aber anscheinend recht einfach, sind nur drei Schrauben und die Schlauchschellen der Wasserabläufe.

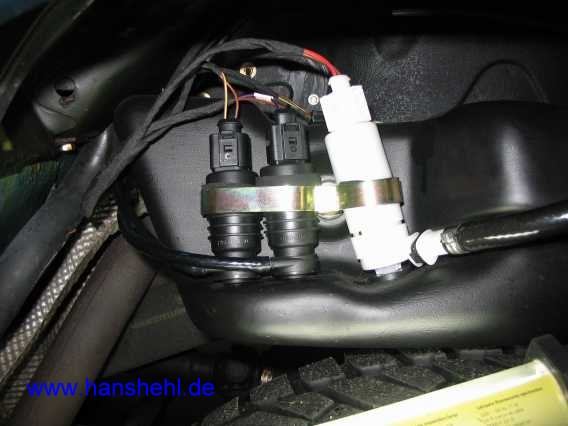

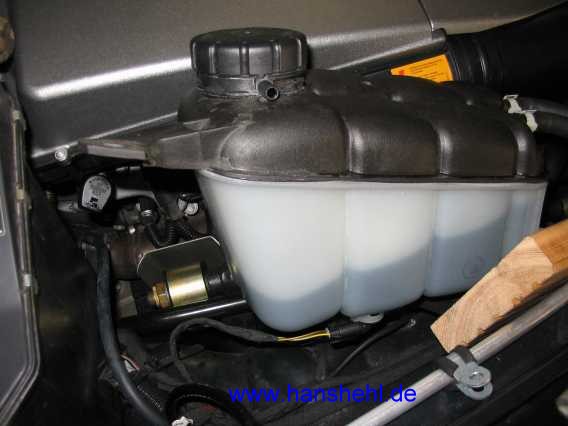

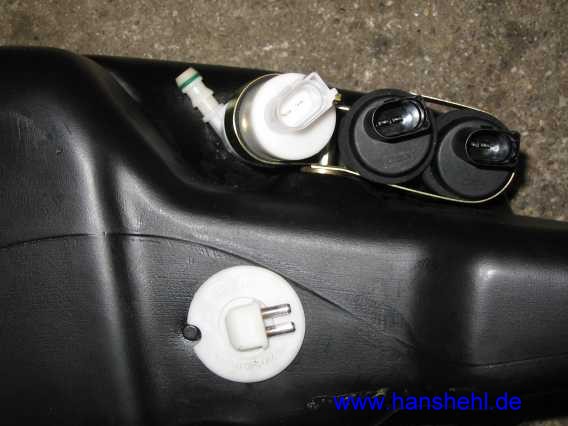

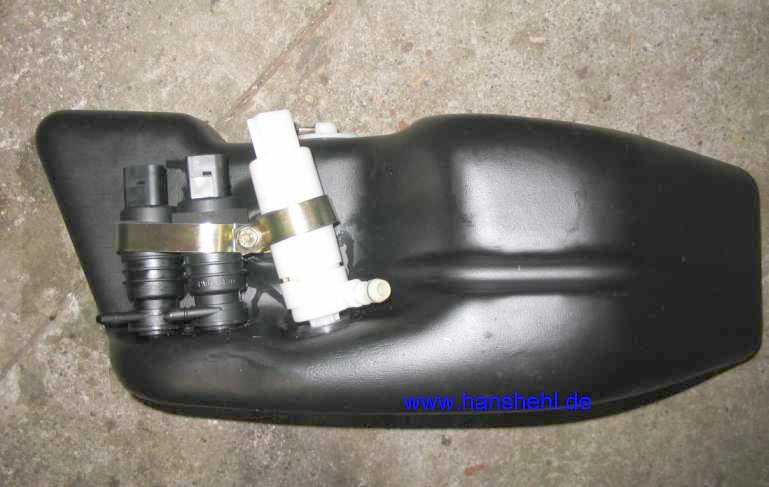

Nach dem Lösen zweier Kabelbinder kann der abgesenkte Behälter auf das Vorderrad gestellt werden. Nun kommt man an die drei Pumpen für Scheinwerfer (weiße Pumpe), Hecktür (mittlere Pumpe) und Windschutzscheibe mit den Anschlüssen. Da müßte man eine Service-Öffnung in den Kotflügel schneiden.

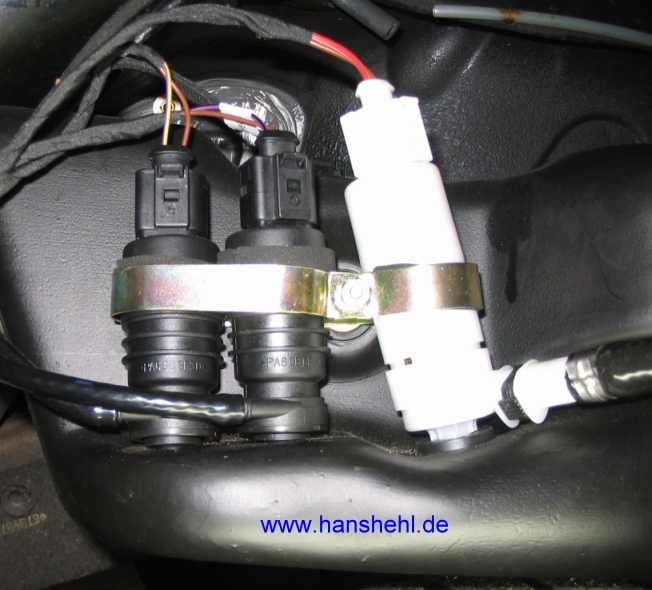

1.2 Scheinwerferreinigungsanlage (SRA)463.270 ab 2000: Die weiße Pumpe M5/2 mit weißem Stecker bedient die Scheinwerferreinigungsanlage (SRA). Schaltplan: PE82.15-P-2000-99GA, Legende: PE82.15-P-2000-60GA) Die Pumpe wird vom Steuergerät SAM (vorne) N10/1 direkt mit + 12V angesteuert (rot/grau und braun, 1,5 mm2). Eingeschaltet wird sie mit dem Taster S1s7 im Lichtschaltermodul S1 (links neben dem Lenkrad, das direkt mit dem SAM vorne N10/1 verbunden ist. Es gibt keine Sicherung (ist aber elektronisch abgesichert).

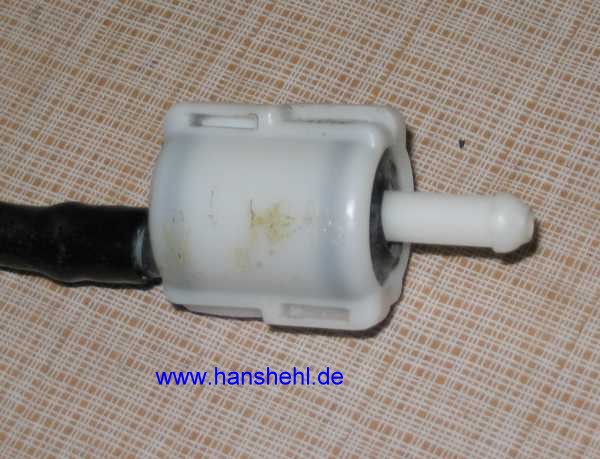

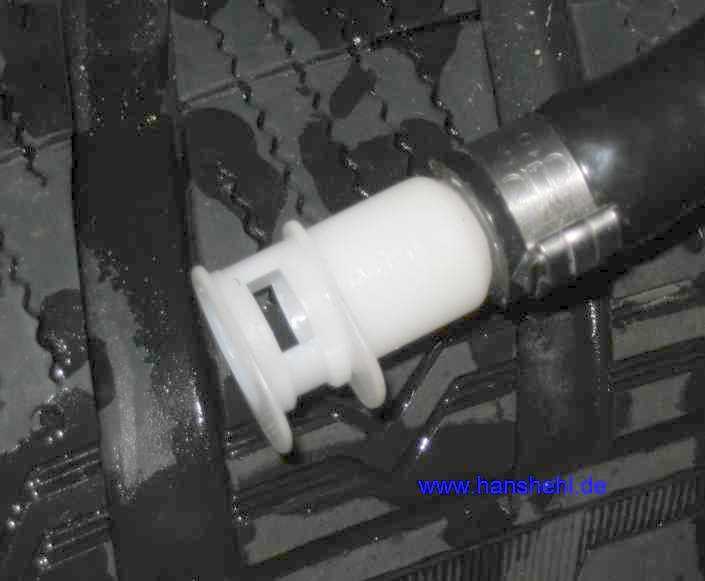

Der Schlauch ist an der Pumpe gesteckt und mit einer Klammer gesichert, die man einfach abzieht.

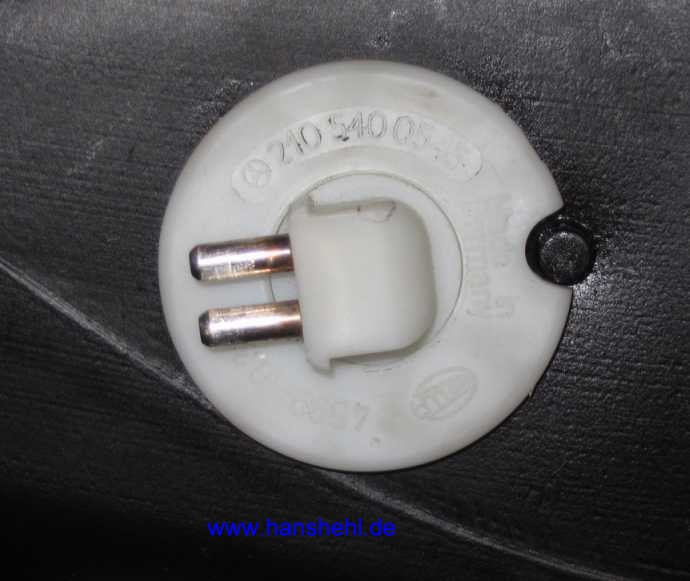

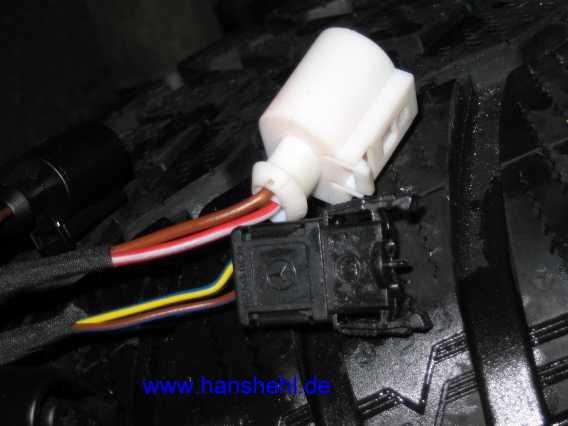

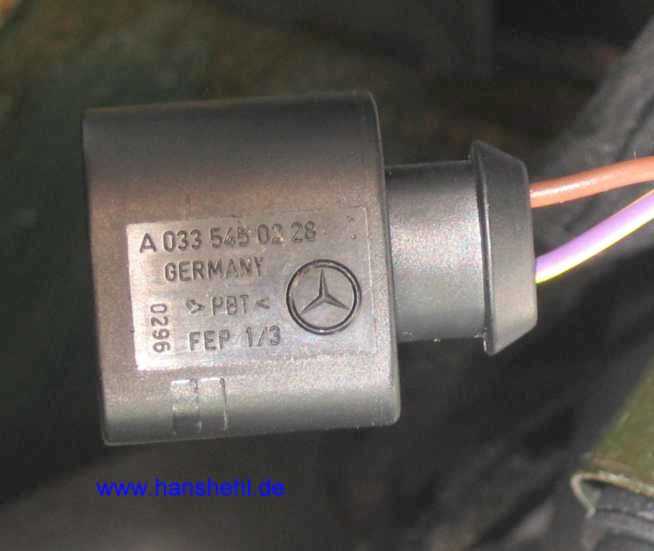

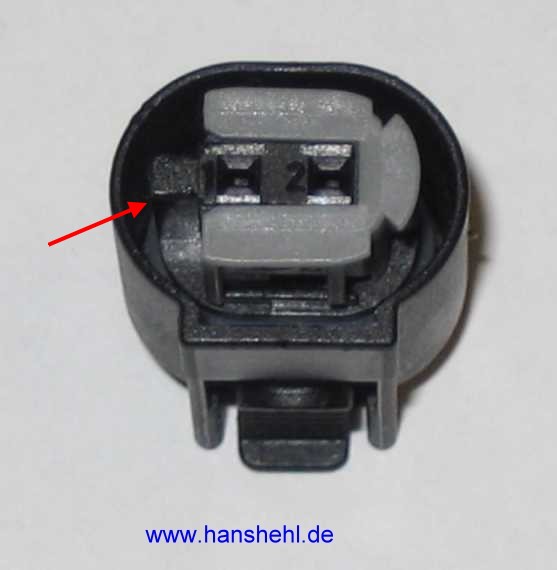

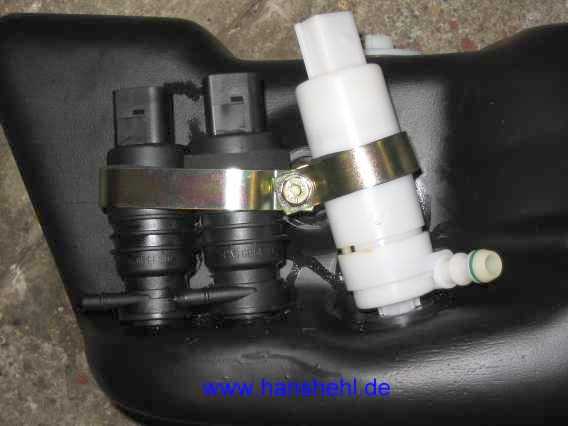

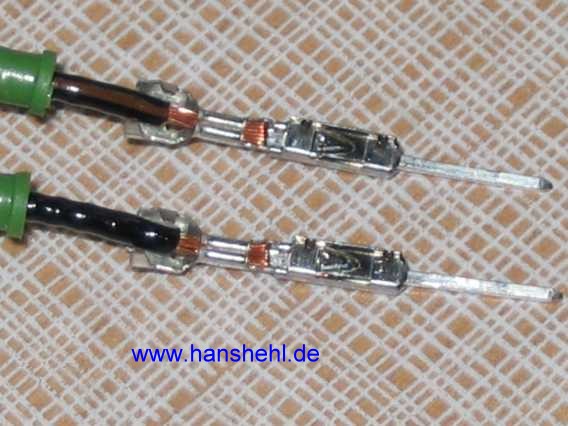

Der weiße Stecker (A0345455328) gehört zur weißen Pumpe M5/2 der Scheinwerferreinigungsanlage. Der schwarze Stecker (im 1. Bild) kommt auf den Schalter Wasserstandskontrolle S42, es sind die guten alten versilberten Kontaktstifte. Der Stecker (A0335450228, 3.Bild) ist bei den beiden schwarzen Pumpen A M5/1 (Scheibe) und M5/3 (Hecktür) gleich.

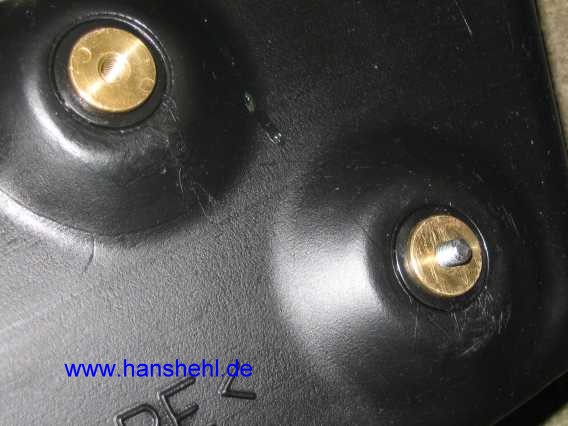

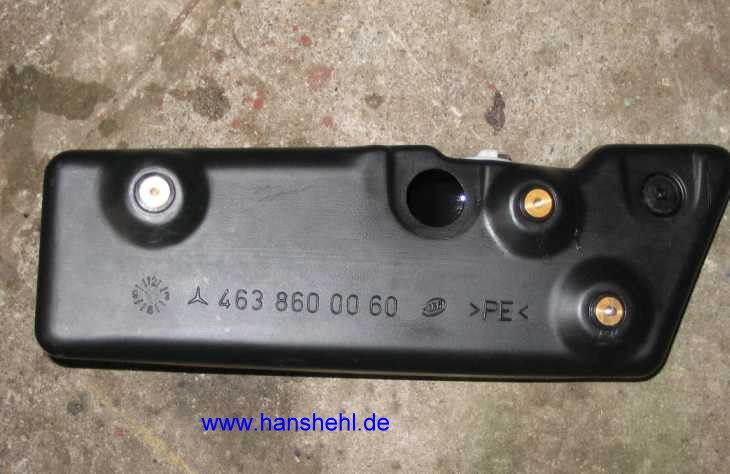

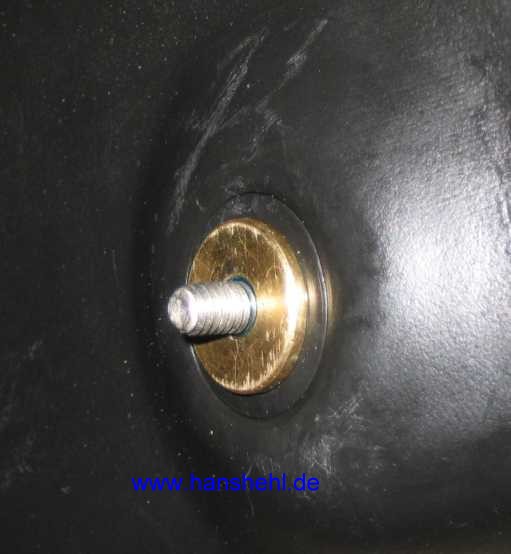

1.3 geänderte Montage des Behälters: Sind alle Kabel und Schläuche wieder angeschlossen, wird der Behälter wieder eingebaut. Ist man allein beim Montieren, ist es sehr schwierig, gleichzeitig von unten den Behälter hoch zu drücken und von oben eine Schraube einzudrehen. Drei etwa 2,4 cm lange M6-Gewindebolzen habe ich als Einbauführungshilfe in die Messingbuchsen des Behälters geschraubt (mit Loctite gesichert). Nun wird der Behälter einfach mit M6-Muttern angeschraubt.

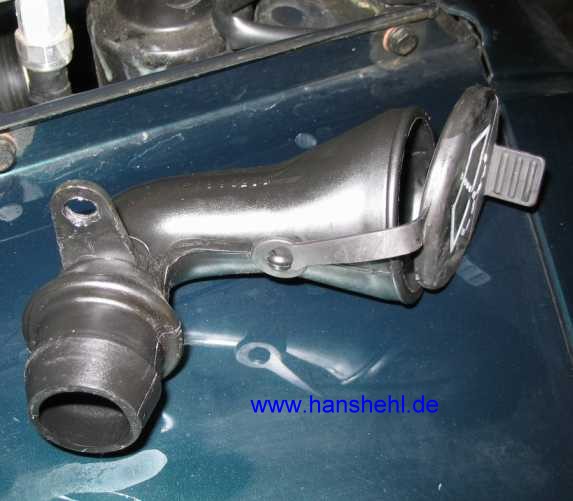

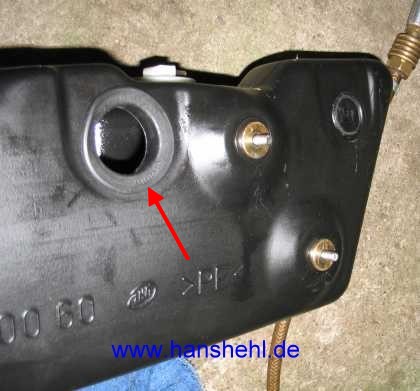

Den Einfüllstutzen am unteren Rand (roter Pfeil) und den Gummidichtring unbedingt vorher mit Gleitmittel (z.B. reine Vaseline) einfetten, sonst drückt man beim Einsetzen des Einfüllstutzens den Dichtring (A1409971681) in den Behälter.

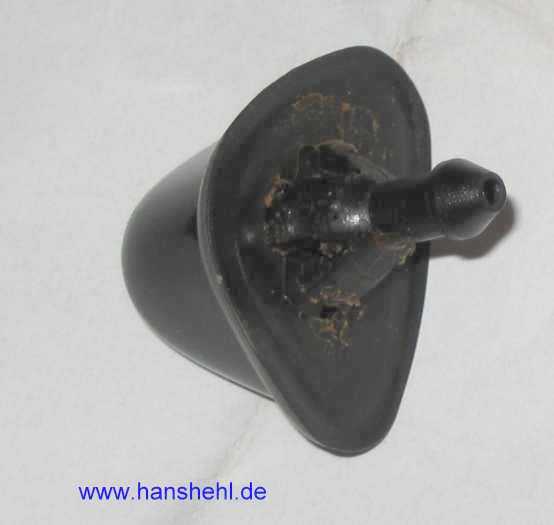

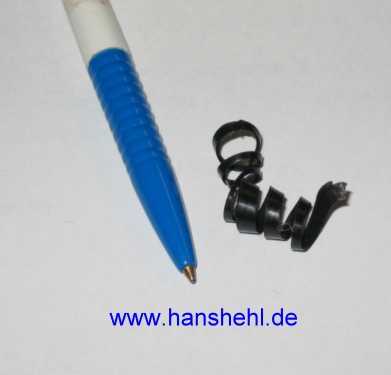

Die ganze Aktion mit dem Waschwasserbehälter fand ja nur statt, weil die Heckscheibendüse verstopft war. Da war aber alles durchgängig. Um an die Pumpen zu gelangen, mußte der Behälter rauß. Außer kleineren Rückständen fand sich darin auch ein größerer Bohrspan. Mit Pressluft bekam ich die gesamte Leitung wieder durchgängig.

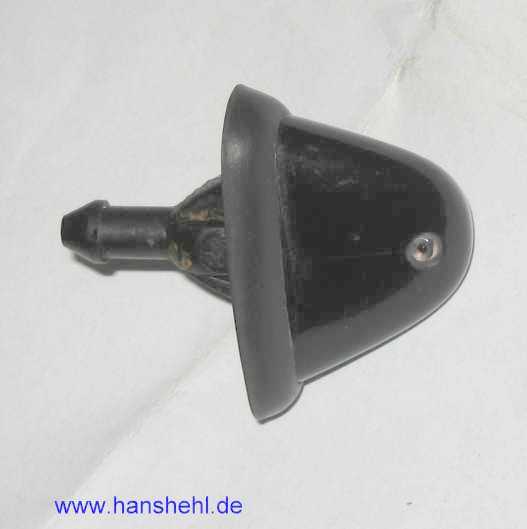

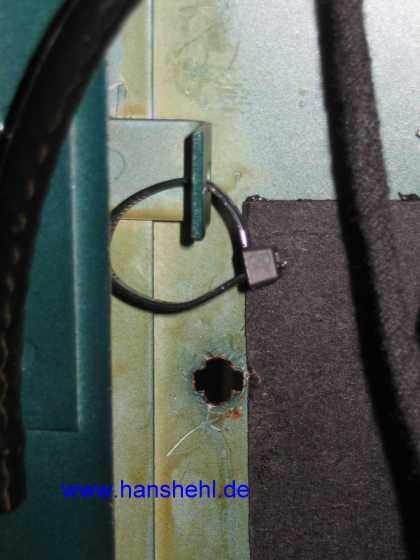

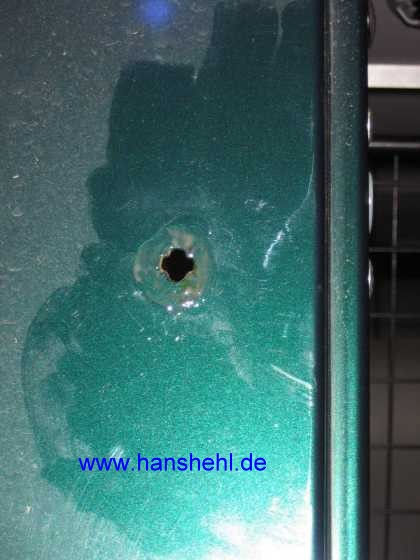

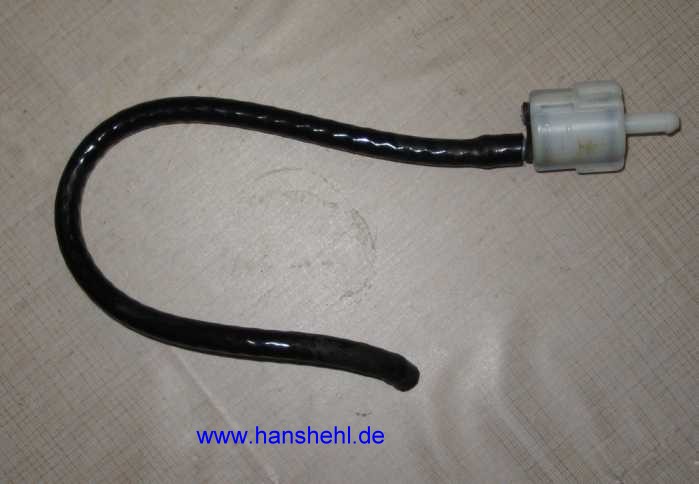

2. Hecktür: Waschanlage 463 (2/2006): siehe auch Tipp Hecktür tipp6a2.htm: Der Ausschnitt für die Düse an der Hecktür sollte gut mit Wachs konserviert werden. Ein Rückschlagventil A0008601062 ist mit einem Kabelbinder am Winkel befestigt. Zum Ausbau den linken Kantenschutz am Türrahmen abziehen, die Verkleidung abziehen, dabei die Lautsprecherstecker-Kupplung trennen (siehe Steckdose).

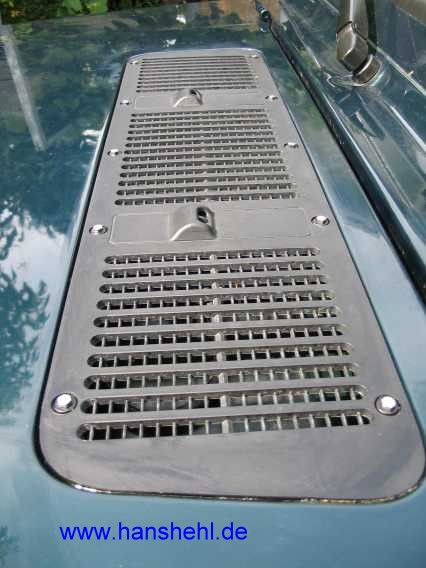

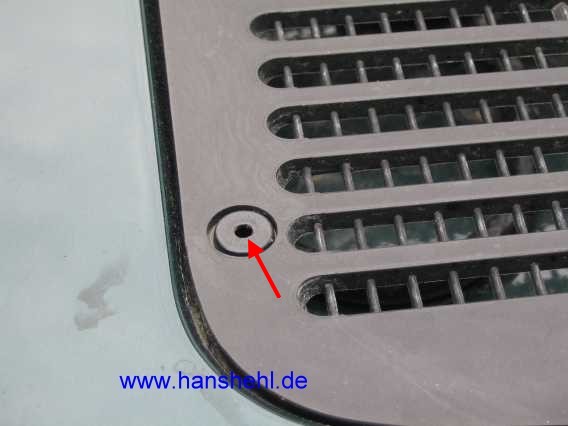

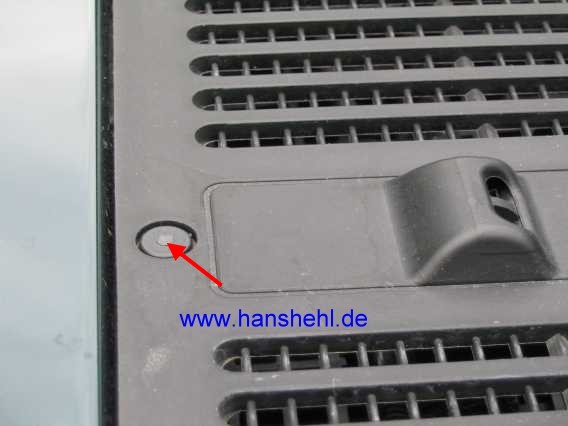

3. Lüftungsgitter 463 (2/2006): Zum Ausbau des Lüftungsgitters müssen die Stöpsel in den 10 Plastikspreizdübeln mit einem 2 mm dicken Dorn nach unten durchgestoßen werden. Damit sie nicht im Lüftungsschacht landen, sollte man ein Handtuch unter das Lüftungsgitter unter der Motorhaube einklemmen. Konservierung des Schachtes in der Motorhaube mit Sprühwachs ist zu empfohlen.

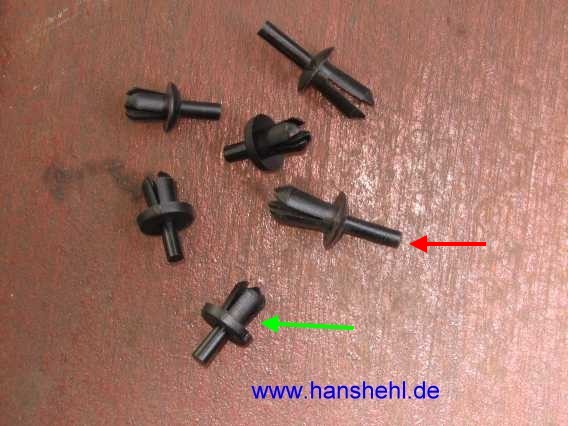

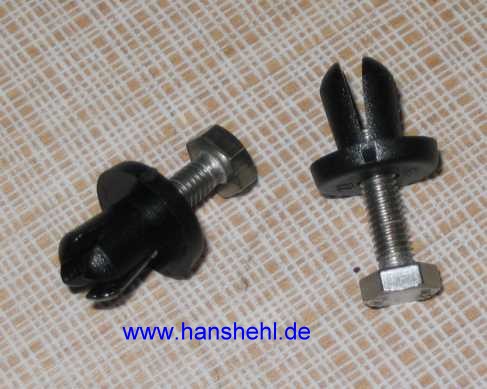

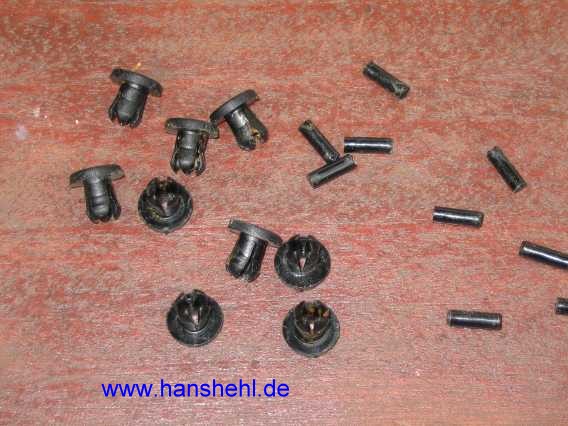

Anstelle der 3 mm dicken Plastikstöpsel habe ich V2A-Sechskantschrauben M 3x15 mm genommen und diese einfach eingedrückt. Durch das Gewinde kann man die Schrauben einfach herausdrehen, ohne dass sich der Dübel mitdreht.

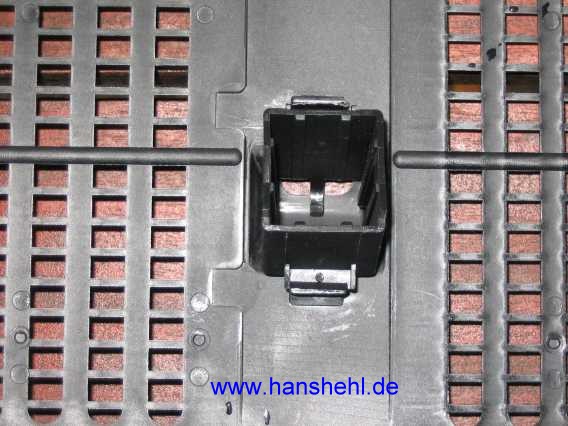

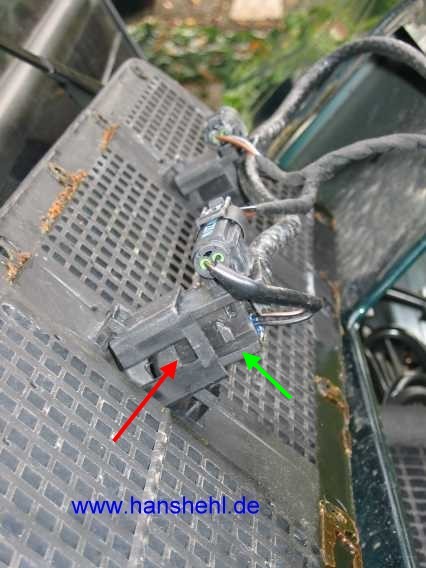

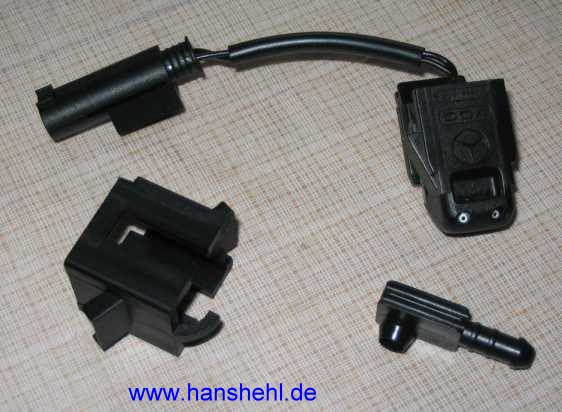

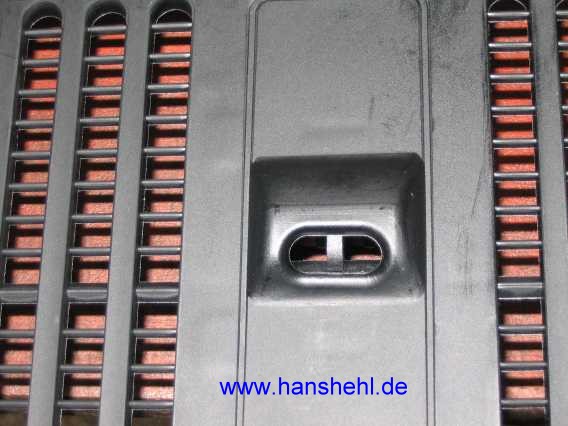

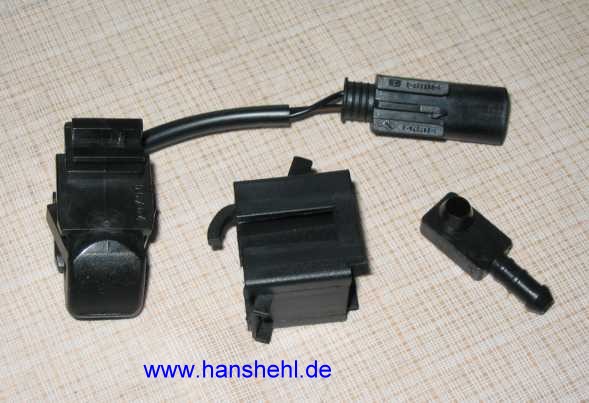

So kommt man nun besser an die Stecker und Anschlüsse! Zur Entnahme des Düsenkopfes die Spreitzlaschen (roter Pfeil) eindrücken und den Düsenkopf (grüner Pfeil) herausziehen.

4. Lüftungsgitter mit beheizten Düsen:

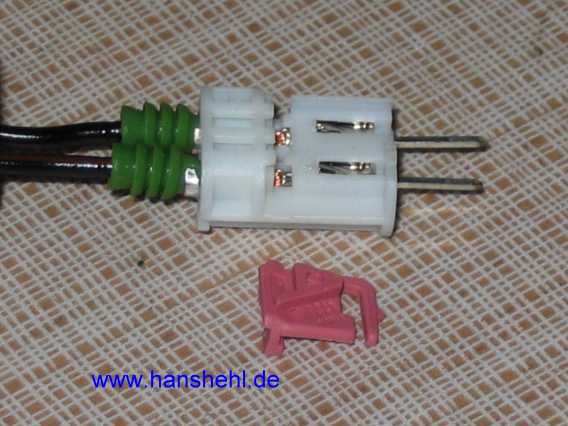

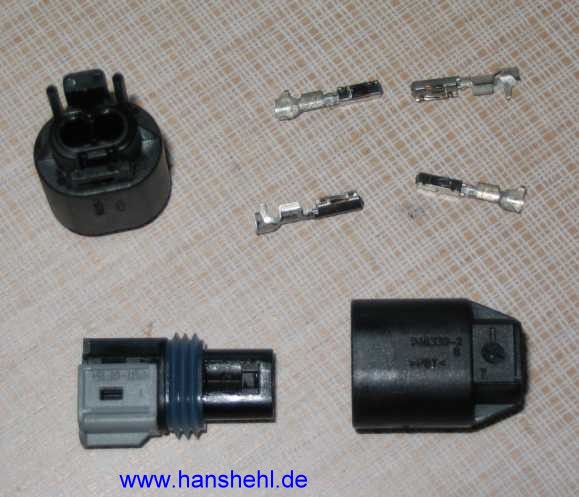

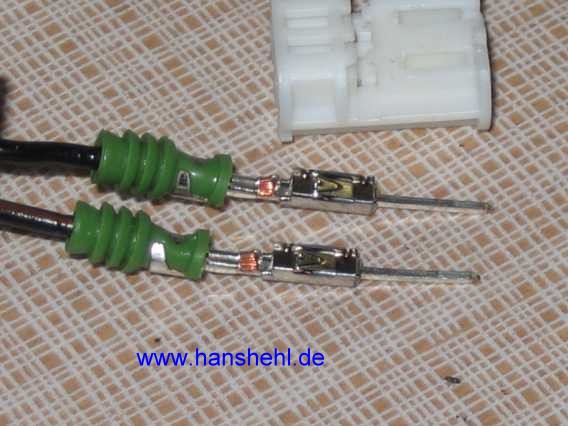

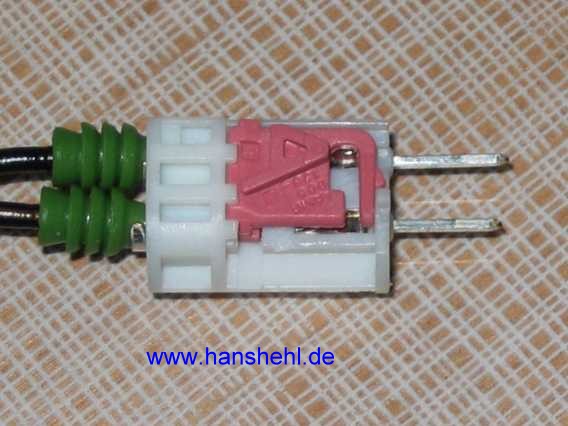

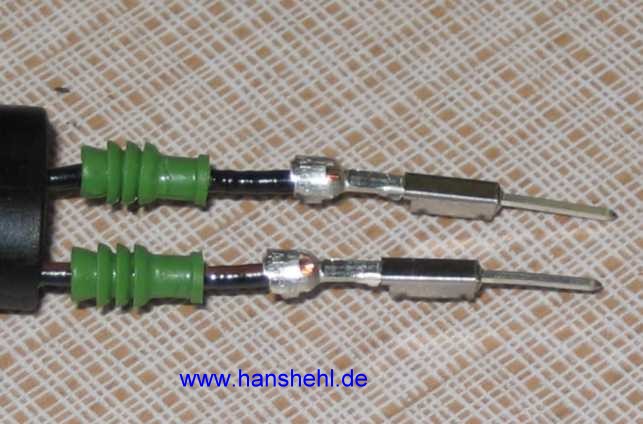

Die Steckergegenstücke sind teuer und eigentlich ist das Ganze eine unmögliche Konstruktion. Es ist das Micro-Quadlock-System (MQS, GF00.10-P-7000A) mit Kontaktstift und Kontakt-Buchse für 0,75 mm². Im Tipp66 (Stecker) sind weitere spezielle Stecker beschrieben.

Die Düse hat einen Widerstand von 103 Ohm bei Raumtemperatur. Mit 12 V fließen etwa 110 mA und die Düsen erwärmen sich auf fast 40 Grad C..

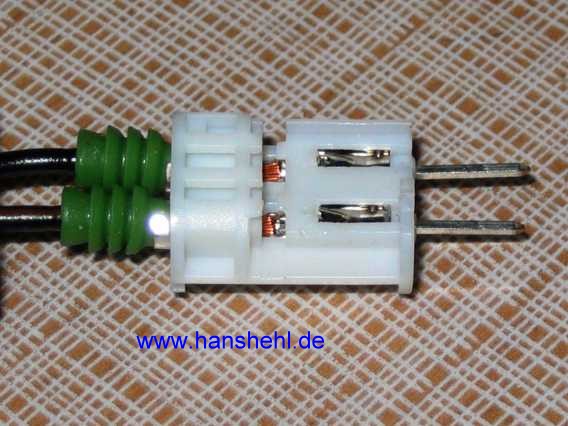

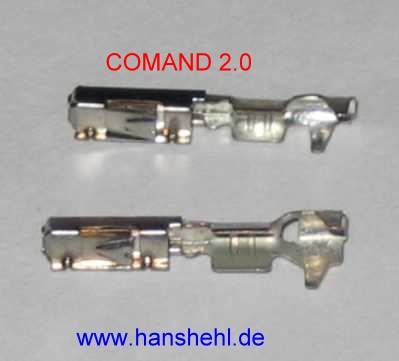

Die Einsätze für das Steckergehäuse sind im Prinzip baugleich mit den Einsätzen des C1/C2-Steckers beim COMAND 2.0 (Navigationsgerät), aber für einen größeren Kabelquerschnitt ausgelegt.

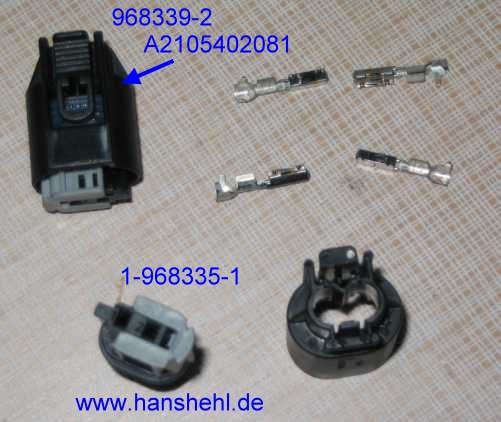

Der Steckereinsatz läßt sich nach vorne aus dem Gehäuse drücken.

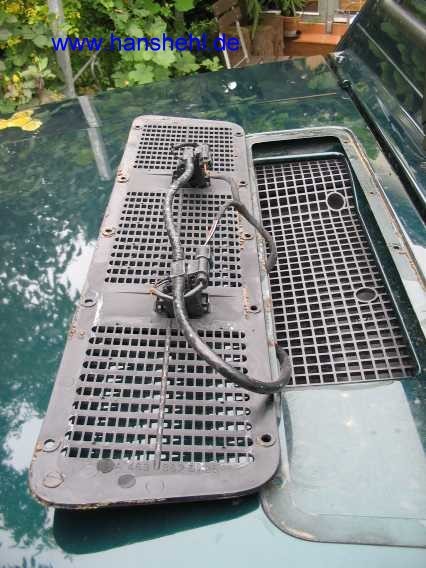

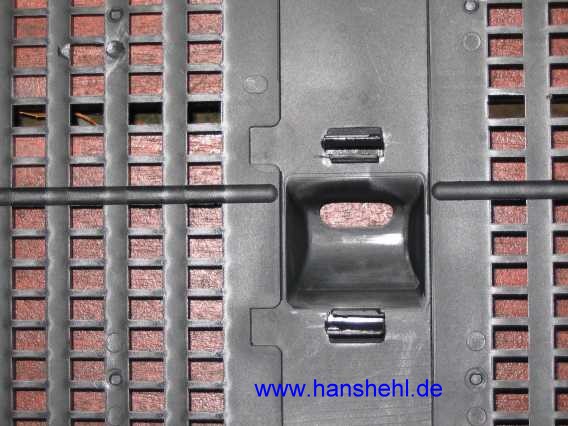

Hier sind die Unter- und Oberseite des Gitters mit dem eingeclipsten Halter) zu sehen.

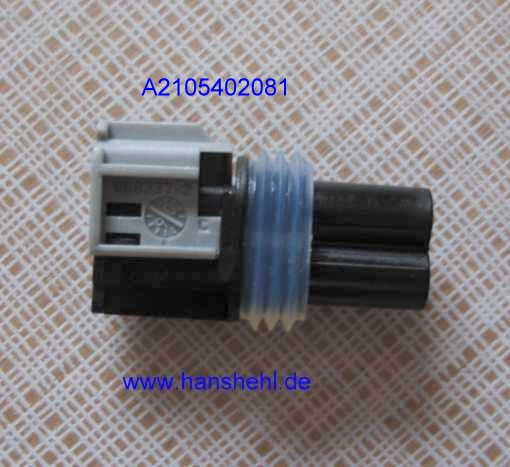

5. Teile 463.270 G55AMG: Niet: A0009904892 Abdeckung Motorhaube: A4638870125 Halterung für Düse (Take-UP Device) A4638850056 Anschlussstück: einseitig: A4638690024 Anschlussstück: zweiseitig: A4638690022 Düse beheizt mit Stecker: A2308600347 Gehäuse für Stecker: A2105402081 Kontaktbuchse MQS, 0,75 mm²: A0085456326 Schlauch: 4,6x1,8 mm, 20,5 mm lang: A0109978982 je Meter

Dazu ein Tipp von C. Günther: "Bezüglich Deiner Anleitung "heizbare Waschdüsen" folgende Anmerkungen: Die 500er bis Mopf(?) hatten auch 2 Düsendurchbrüche, allerdings für die guten alten Düsen aus dem W124 etc., es ist günstiger, solider und vor allem einfacher anzuklemmen, da es sich um 6.3mm Flachstecker handelt. Das Problem mit den Nieten hatte ich auch, allerdings habe ich die Version mit breitem Kopf genommen, da braucht man dann nix zu schrauben, sondern kann die Mittensicherung jetzt verliersicher nach oben herausziehen."
