OBD-2-Nostalgie von 2003:
Die ehemalige Webseite www.obd-2.de von Car Code (Dipl.Ing. Müller) ist seit der Übernahme der Firma durch WGSOFT.DE nun als www.obd-2.de/carcode/down.html zugänglich. Unter www.obd-2.de ist nun ein OBD-2-Forum der Fa. WGSOFT zugänglich, wobei unter der Rubrik Support auch der o.a. Zugang enthalten ist. Übersicht: |
1. Grundlagen: 2. Installation Vehikel-Erkunder |
3. Vehikel-Erkunder im Einsatz:
4. Messwerte G270CDI /G55AMG: |
||||
OBD-2 u. G270CDI | VE-Erkunder: Hardware | VE-Erkunder: Software | VE-Erkunder: Messwerte |
Bei dem hier beschriebenen Vehikel-Erkunder VE (Single Combo, OBD-2-System) für den 463 werden die OBD-2-Informationen aus der K-Line ausgelesen. Verbunden wird mit ISO/DIS KWP2000-4 fast.

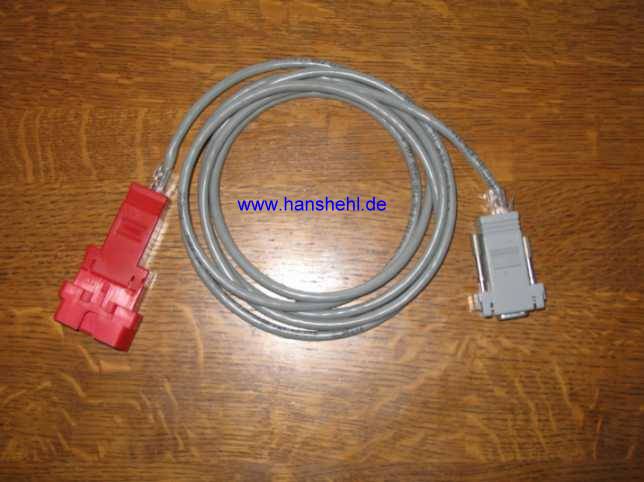

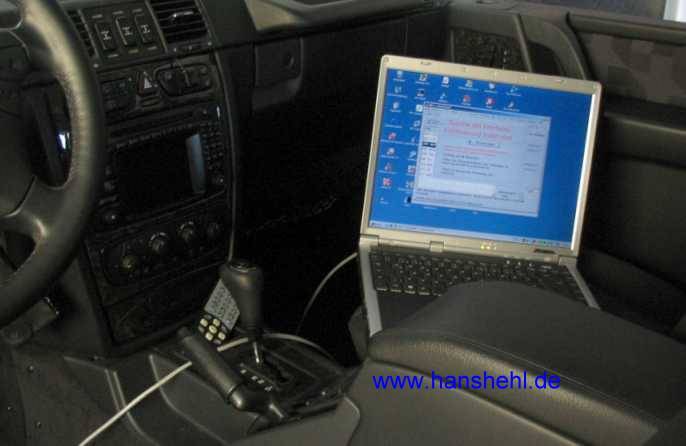

Getestet wurde der VE am G270CDI (Bj. 7/2002 und 1/2005) und am G55AMGK (2/2006). Die Übertragungsprotokolle sind nicht geändert worden. Hat der Notebook keine serielle Schnittstelle mehr, gibt es einen USB/RS-232 Adapter-Kabel für den VE. Beim 461 G270CDI (Worker) liegt eine völlig andere Belegung der Steckdose vor, also keine OBD-2-Funktion, die Pins 6 und 14 sind nicht verbunden (NC = not connected). Von jedem Steuergerät führt eine Leitung zu einem der Pins der OBD-2-Steckdose. Das neue Trican-Interface verwendet auch CAN-low (Pin 6) und CAN-high (Pin 14) der OBD-2-Steckdose. Weitere Einzelheiten zum CAN-Bus-System sind im Tipp Canbus Es gibt eine sehr gute OBD-2-website mit Selbstbaugerät auf www.blafusel.de |

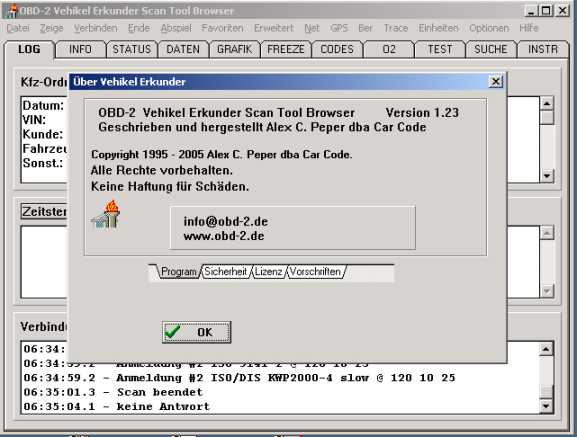

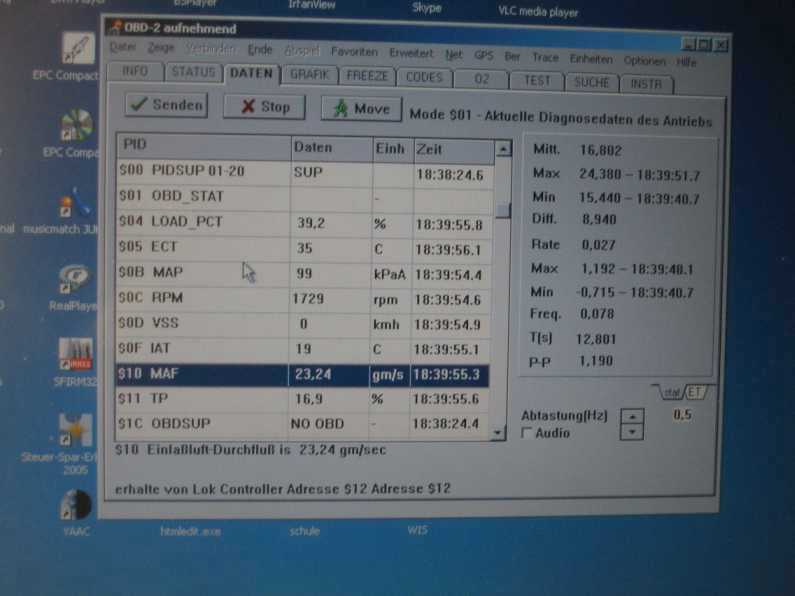

letzte Version: Vehicle-Erkunder 1.46a:
Die letzte Version des Vehikelerkunders war 1.46a (Bilder zum Teil mit Version 1.28), siehe alte OBD-2-Webseite. Dort fand man in der nicht mehr zugänglichen Rubrik "Technische Informationen" sehr viele Einzelheiten, z.B. über die neue AU, Sensoren wie Lambda-Sonde, Luftmassenmesser, Motorschaltpläne, Programmiertipps usw.. Die Dokumentation findet man allerdings noch im weltweiten Webarchiv http://web.archive.org/ auf web.archive.org/web/20090303205905/http://www.obd-2.de/ . |
