1. Grundlagen Parameterlenkung (PML): 230.474 SL55AMG: Die Parameterlenkung gab es beim Typ 171.4, 203, 09, 211 mit Code 213a Zusatzausstattung, beim 215,220,230 ist sie serienmäßig. Inhaltsverzeichnis Funktionsbeschreibung Parameterlenkung: GF46.50-P-0999A Übersicht Systembauteile Parameterlenkung: GF46.50-P-9990A Funktion: Parameterlenkung PML: GF46.50-P-0001A Mit zunehmender Fahrzeuggeschwindigkeit bis 100 km/h wird die aufzuwendende Kraft beim Drehen des Lenkrades über das Magnetventil PML Y10 erhöht. Bei Fahrzeugstillstand entspricht die Lenkkraft einer hydraulischen Servolenkung ohne PML-Funktion: GF46.50-P-2500A: Die elektronische Steuerung des PML Y10 ist im Steuergerät Traktionssysteme N47 enthalten:

1a. Drehschieber- und Steuerbuchsengehäuse PML: GF46.50-P-2600A Der durch das Magnetventilventil PML Y10 geregelte Öldruck wirkt im Buchsengehäuse auf Kugeln, die gegen ovale Vertiefungen des Lenkstabes gepresst werden. Dadurch kann das auzuwendende Drehmoment des Lenkrades verändert werden.

Bei Geschwindigkeiten über 100 km/h und Lenkeinschlag: GF46.50-P-2700A Funktion Zahnstangenlenkung Geradeausfahrt: Code 213a Parameterlenkung: GF46.25-P-3100B Funktion Zahnstangenlenkung Lenkeinschlag: GF46.25-P-3400A

1.1 EPC-Net Parameterlenkung (PML): 230.474 SL55AMG: EPC-Net: Gruppe 46 Lenkung / 015 Lenkgetriebe: Bis Fahrgestell-Nr. F122820 bis 30.03.2006: A2304600800, kein Tauschteil Bild-Nr. Spurstange innen links/rechts: A2303380015 Bild-Nr. 20: Faltenbalg (Gummimanschette): A2204601000 Bild-Nr. 190: Reparatursatz mit Schellen.

1.2 Lenkungskupplung: Die Lenkungskupplung verbindet das Lenkgetriebe (Parameterlenkung) mit der Lenkungsspindel. Lenkungskupplung aus-, einbauen: AR46.10-P-8000I Die Lenkungskupplung besitzt nur auf der Lenkgetriebeseite eine Schraubklemme, an der Lenkspindel ist sie nur eingesteckt. Beim Ausbau des linken Motorlagers vorn kann man die Lenkungskupplung ausbauen.

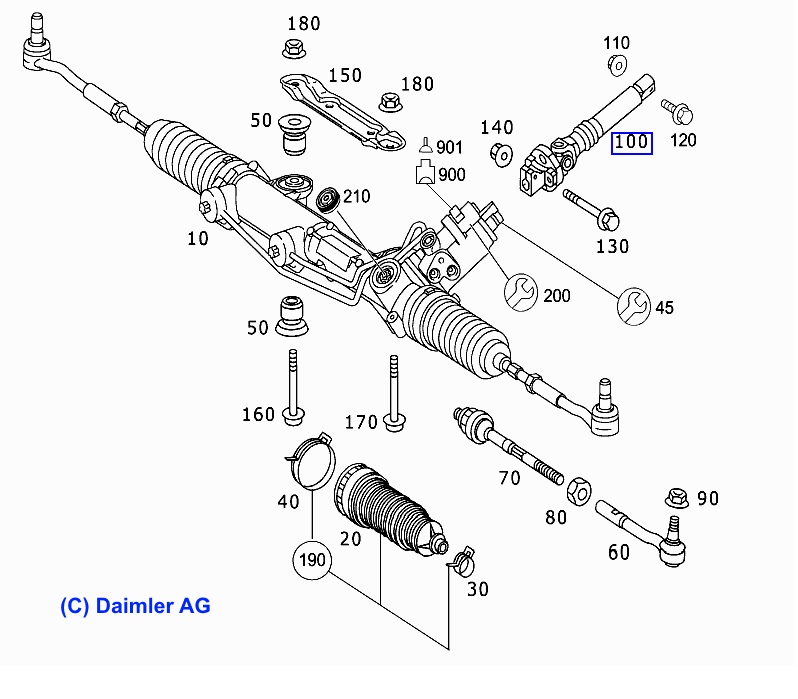

1.3 EPC-Net: Lenkungskupplung: 230.474 SL55AMG: Bild-Nr. 100: Kupplungsmuffe/Lenkungskupplung: A2034620478 Bild-Nr. 120: Sechskantschraube M8x35 Lenkungskupplung an Lenkspindel: N910105008014 Bild-Nr. 110: Mutter A1409900958 Bild-Nr. 130: Schraube M8x39: A2109900604 Bild-Nr. 140: Mutter M8 Lenkungskupplung an Lenkgetriebe: A1409900958 Spurstange außen links/rechts: A2303300403

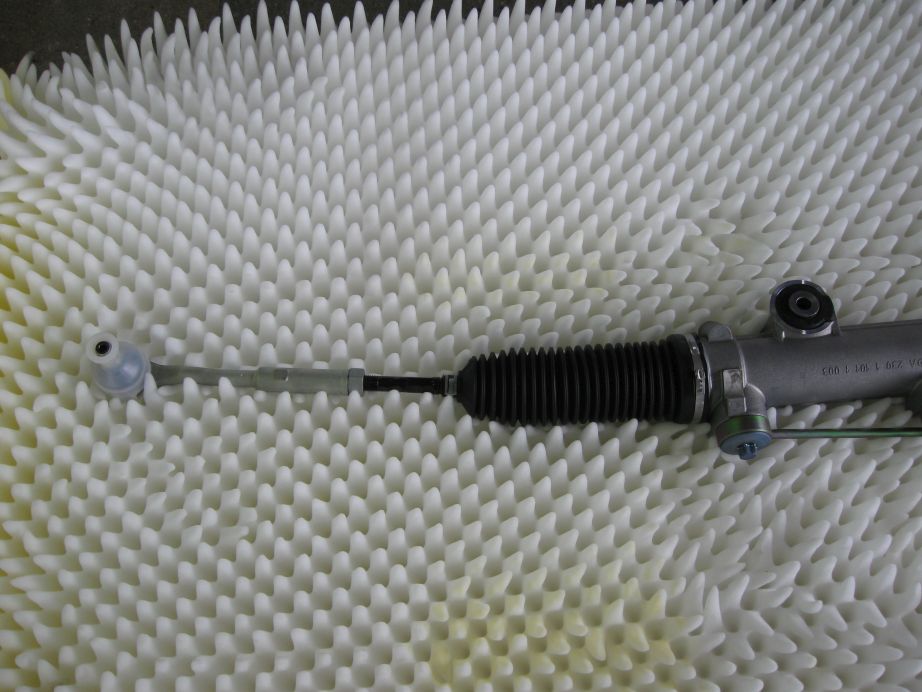

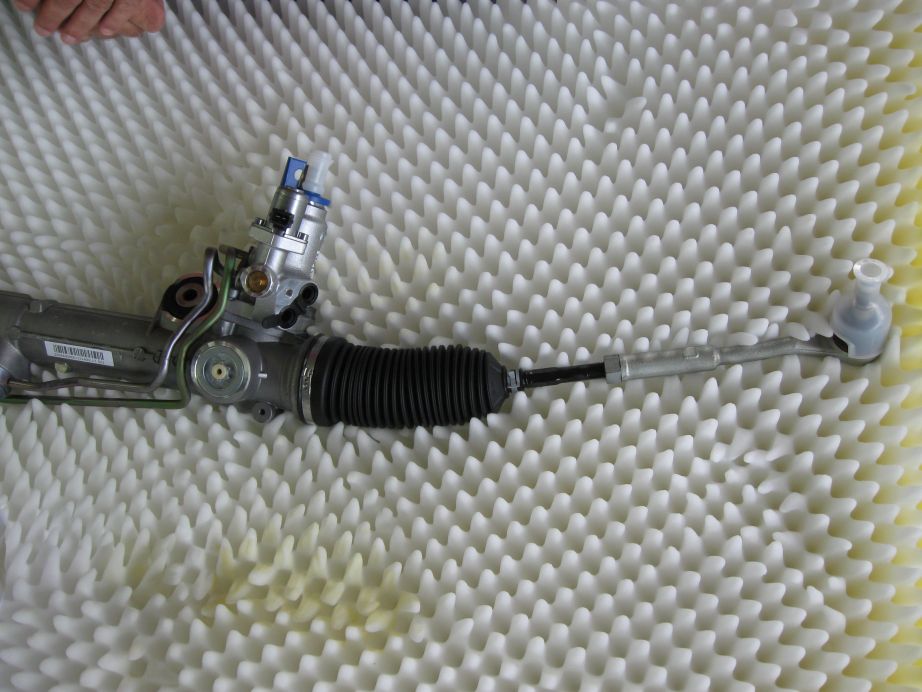

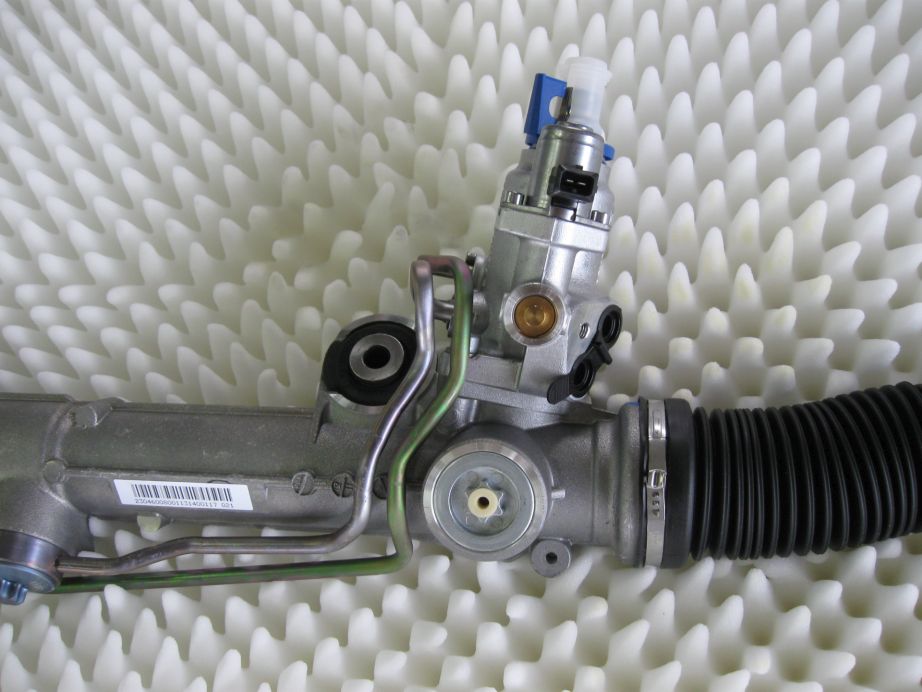

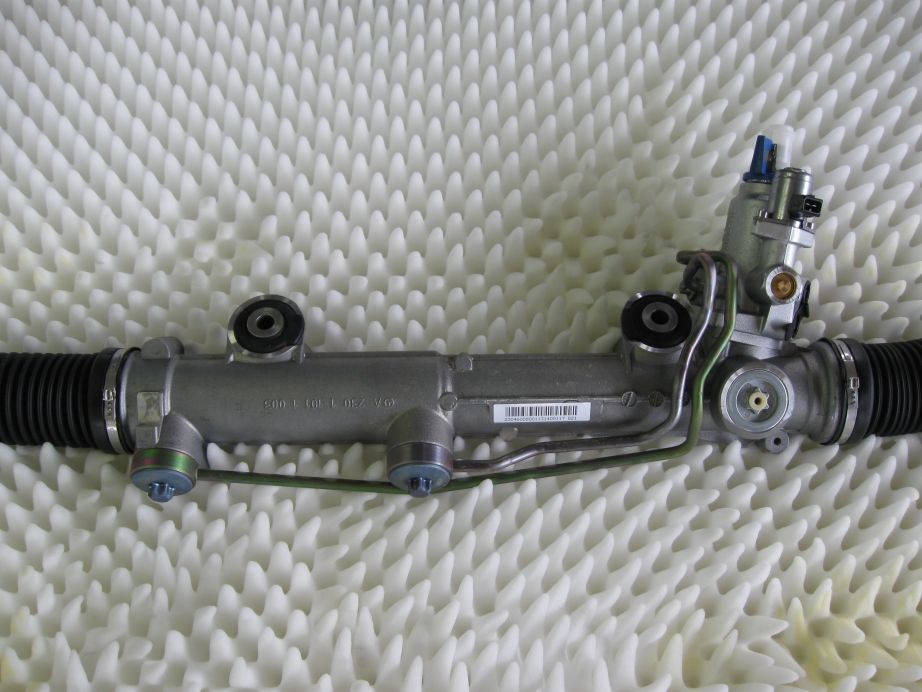

1.4 Bilder einer neuen Lenkung: 230.474 SL55AMG:

2. Lenkgetriebe Zahnstangenlenkung: Übersicht: GF46.20-P-1000B Anordnung: GF46.20-P-1000-02R

2.1 Funktion: Funktion: GF46.20-P-1000-01B Die Lenkradbewegung wird mit einem Antriebsritzel auf die Zahnstange und Spurstangen übertragen.Die spiralförmige Ritzelverzahnung bewirkt, dass immer mehrere Zähne gleichzeitig im Eingriff mit den Zahnstangenzähnen sind. Die Abstände der Schrägverzahnung der Zahnstange sind im Mittelbereich um etwa 30 Prozent geringer, also ist die Lenkung feinfühliger. Im Außenbereich wird die Lenkung dadurch zunehmend direkter. Zahnstangenlenkung aus-,einbauen: AR46.20-P-0600R

2.2 Spielausgleich Zahnstangenlenkung: Übersicht: GF46.20-P-1100B Anordnung: GF46.20-P-1100-01B Ein automatischer Lenkungsspielausgleich ist in der Zahnstangenlenkung integriert. Ein federbelastetes Druckstück drückt auf die runde Rückseite der Zahnstange. So gibt es kein Spiel zwischen Antriebsritzel und Zahnstange. Funktion: Motor AUS: Aus dem Verdrehbereich der Ritzelachse im Drehschieberventil ergibt sich bei einem Lenkeinschlag von ca. 5 cm nur ein schwaches, etwas ansteigendes Drehmoment (kein Spiel im Lenkgetriebe). Beim Weiterdrehen des Lenkrades rollt sich das Antriebsritzel auf der Lenkstange ab. Dies bemerkt man durch einen leichten Druckpunkt und zunehmendes Drehmoment am Lenkrad. Funktion: Motor EIN: Durch die hydraulische Unterstützung ist kein Lenkungsspiel spürbar.

2.3 Lenkungsdämpfer: Übersicht: GF46.20-P-1200B Anordnung: GF46.20-P-1200-01B Aufgabe: Zwei Lenkungsdämpfer sind in der Zahnstangenlenkung integriert. Funktion: GF46.20-P-1200-02A Im Ölzulauf eines jeden Arbeitszylinders der Zahnstangenlenkung befindet sich ein spezielles Ventil (Lochscheibe mit je 4 Bohrungen und einer Tellerfeder). So findet ein gedämpfter Ölrücklauf statt, der die Lenkungsstöße (Fahrbahnunebenheiten usw.) dämpft.

2.4 Service-Informationen TÜV Parameterlenkung (PML): Lenkungsspiel: Da es manchem TÜV-Mann unbekannt ist, dass nur der axiale Weg der Zahnstange im Gehäuse zur Spielbeurteilung einer Zahnstangenlenkung herangezogen werden darf, gibt es eine Service-Information: SI46.20-P-0003A . Im Stand bei Geradeausstellung der Vorderräder und laufendem Motor darf das Spiel, bis die Felgen der Lenkradbewegung folgen, am Umfang des Lenkrades max. +-12 mm groß sein. Knackgeräusche ohne Servounterstützung (Motor aus): Ohne Servounterstützung der Lenkhelfpumpe kann man beim schnellen Verdrehen des Lenkrades (umlenken) ein Knackgeräusch hören. Dies ist konstruktiv bedingt, kein Fehler. Knackgeräusche Endanschlag: AF46.00-P-1000AG Knackgeräusche im Stand kurz vor dem Endanschlag (auch am Lenkrad spürbar) können durch Bewegungen in den Schraubverbindungen der Diagonalstreben (70 Nm) und/oder der Verstärkungsplatten (12 Nm) am Vorderachsträger kommen. Diagnose: Spiel in der Lenkstange: AF46.00-P-3002A

3. Funktion Parameterlenkung (PML):

Übersicht Magnetventil PML Y10: Anordnung, Aufgabe, Funktion: GF46.50-P-5000B Anordnung PML: GF46.50-P-5000-02B: auf dem Drehschieber- und Steuerbuchsengehäuse der Zahnstangenlenkung. Aufgabe PML: Im Geschwindigkeitsbereich von 0 - 100 km/h erfolgt eine Regelung des Lenkraddrehmoments. Aufbau PML: stromgeregeltes Ventil Funktion PML: GF46.50-P-5000-01B Das Steuergerät Traktionssysteme N47 ordnet entsprechend der jeweiligen Fahrgeschwindigkeit aus einem gespeicherten Kennlinienfeld einen getakteten Sollstrom für das Magnetventil PML Y10 zu. Der elektrische Stromfluss durch das Magnetventil nimmt bei zunehmender Geschwindigkeit ab und das Ventil öffnet kontinuierlich. Bei 0 km/h ist der Stromfluss am größten und Ventil geschlossen. Damit ist z.B. zum Einparken das aufzuwendende Lenkdrehmoment (Lenkkraft) am geringsten, das Lenkrad läßt sich leicht drehen.

3a. Diagnose: Das PML-Magnetventil Y10 läßt sich mit der Diagnose testen: Menue 'Ansteuerungen', dort 'ESP': Funktionstaste F3 ON: Lenkung ist leichtgängig, F12 OFF: Lenkung ist schwergängig. Die PML-Funktion muss im Steuergerät ESP aktiviert sein, siehe Menue 'Inbetriebnahme'. Es gibt den Fehlercode C16EF: Bauteil Y10 Magnetventil PML prüfen. Im Diagnosemenue 'Inbetriebnahme', dort 'Codierung der Parameterlenkung' wird der aktuelle Strom durch das Magnetventil Y10 angezeigt. Mit F3 wird die Funktion aktiviert, mit F4 deaktiviert.

3.1 PWM-Magnetventil Y10 Parameterlenkung: Funktion: GF46.50-P-2400AA Das Proportional-Magnetventil Y10 wird mit einem Rechtecksignal (Pulsweiten-Modulation) mit konstanter Frequenz und Amplitude angesteuert und schließt kontinuierlich eine Regelblende bei höherer Pulsweite. Durch die Pulsweitenmodulation wird es möglich, analoge Werte über lange Kabel zu übertragen. Der Spannungsabfall würde den Wert verfälschen. So muss der Empfänger nur 0 oder 1 unterscheiden. Grundlagen und einige Beispiele zum PWM-Signal beim R230 sind hier.

3.2 Ausfall Funktion Parameterlenkung (PML): Schwergängige Lenkung: Ausfall Parameterfunktion: AF46.50-P-3600A Beim Ausfall des Magnetventils Y10 können die Fehlercodes C1014, C1501 und C16EF im Steuergerät ESP N47/5 abgelegt sein oder eine zu geringe Servounterstützung (Volumenstrom Lenkhilfpumpe) vorliegen.

4. Spur-, Lenkstangengelenke, Gummimanschetten der Parameterlenkung (PML) prüfen: Das Fahrzeug steht entweder auf der Hebebühne oder die Vorderachse ist auf der Grube angehoben. Motoraumverkleidung unten abbauen: AR61.20-P-1105R. Der Faltenbalg an der Spurstange darf nicht durch Eindrücken/Umdrücken der Wülste geprüft werden. Durch Lenkeinschlag der Lenkung wird der Faltenbalg gestreckt. siehe AP46.00-P-4653F. Faltenbalg erneuern: Den O-Ring erneuern! AR46.40-P-0400I . Durch kräftiges Ziehen und Drücken das Spurstangengelenk auf Spiel prüfen und bei Beschädigung der Staubschutz-Gummikappe die äußere Spurstange erneuern.

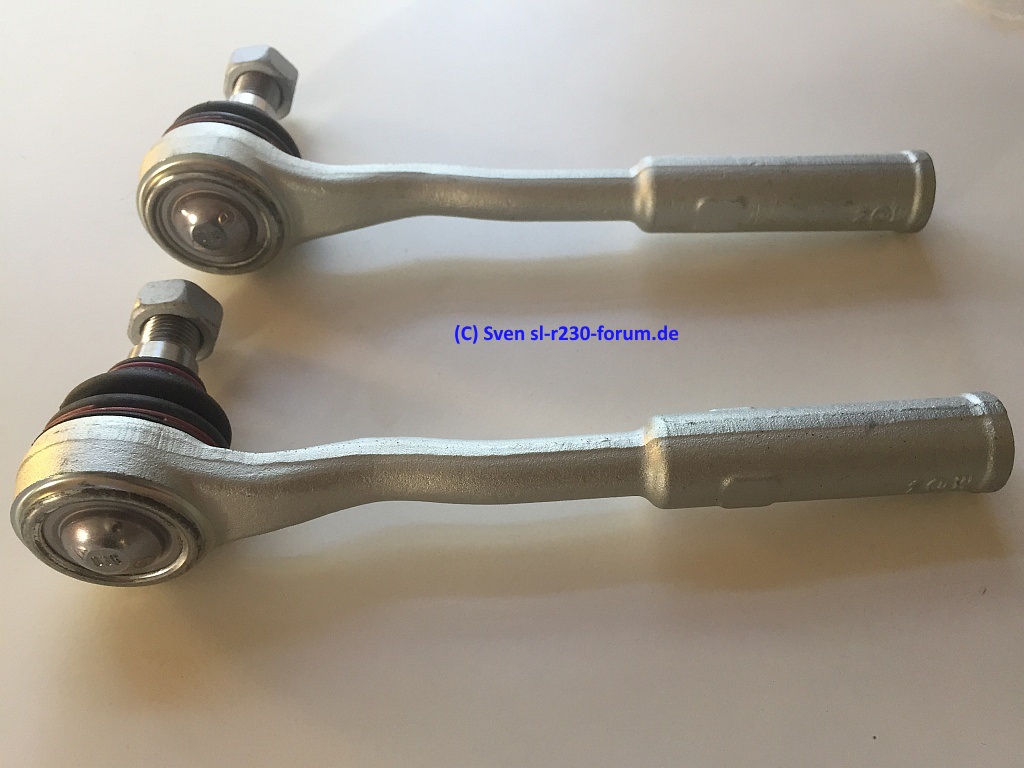

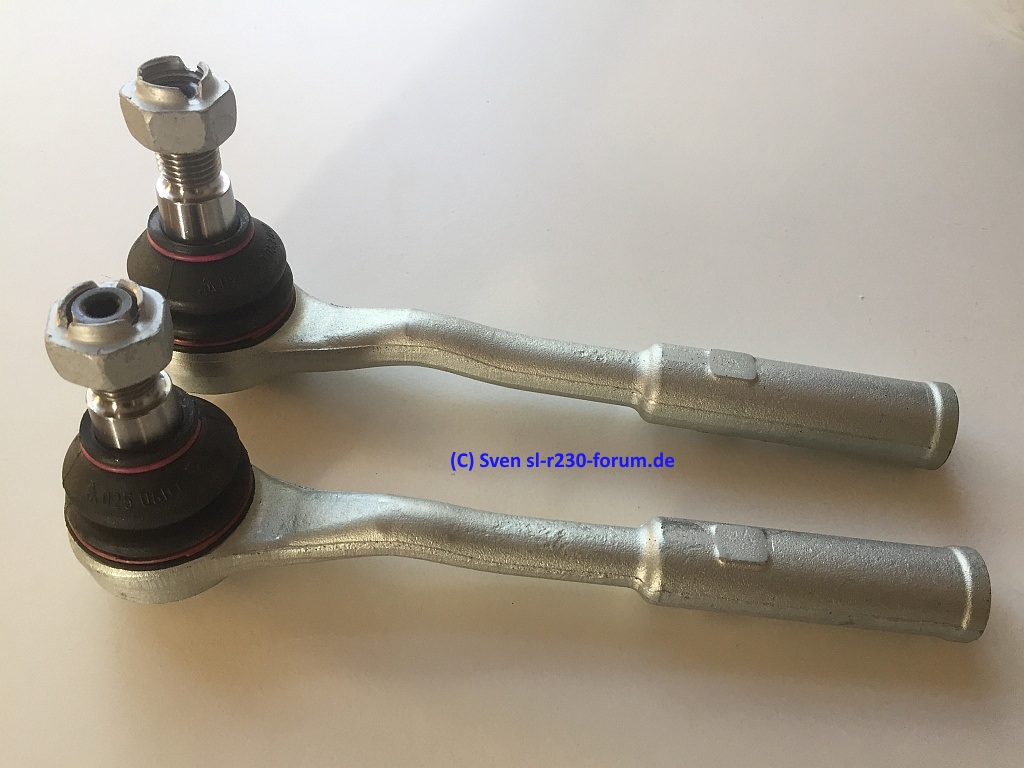

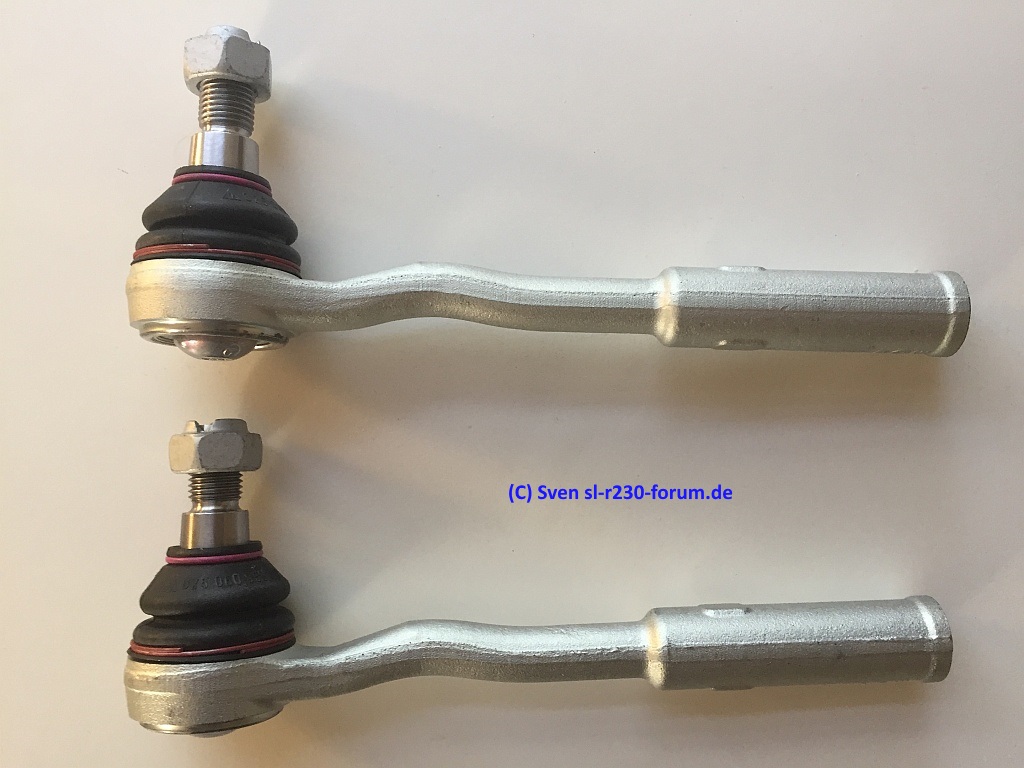

4.1 Spurstange R230, z.B. SL500 (USA) Bj. 2007 230.471: Sven (sl-r230-forum.de) wechselte die Spurstangen bei seinem USA-SL500 230.471, Baujahr 2007. Danke für die Bilder. Bild-Nr. 60: Spurstange: A2303300403, sie dürfen nur paarweise gewechselt werden (alte Nummer: A2303300203). Bild-Nr. 90: Sechskantmutter Spurstange an Achschenkel: M14 x 1,5: N000000 003281 Diese Spurstange ist bei diesen Baumustern verbaut: 230.454/ 456/ 458/ 467/ 470/ 471/ 472/ 474/ 475/ 476 nicht aber bei SL600 230.477 und SL65 Black Series 230.479 siehe Typenübersicht Spurstange aus-, einbauen:AR46.40-P-0200I Spurstangengelenk abdrücken: AR46.40-P-0200-02I Innere Spurstange mit Axialgelenk aus-, einbauen: AR46.40-P-0201I

5. Fahrwerkvermessung: Typ 230.4 Dokumentation der Vermessung meines SL55AMG bei der Fa. KFZ Messtechnik in München, siehe hier.
