Übersicht Raumlenker Hinterachse Typ 230.4:
1. Grundlagen Raumlenker-Hinterachse:

2. Teile Typ 230, nicht P99:

3. Zugstrebe:

4. Schubstrebe:

5. Federlenker:

6. Führungsstrebe (Spurstange):

7. Hinterachse:

7.1 Hinterachsmittelstück (Differenzial):

7.2 Differenzial-Öl prüfen/wechseln:

7.3 Verschlussschraube Differenzialöl:


Bauteile von A - Z:

Tabelle - Arbeitsanleitungen - SL55AMG - G55AMG:

Typen-Aggregateübersicht:
7.4 Serviceinformation: Differenzial undicht:

7.5 Teilesatz Hinterachsmanschetten:

8. Radlager Hinterachse:

8.1 Zwölfkant Hinterachsmutter:

8.2 Hinterachswellenflansch und Schrägkugellager:

9. Bremsscheibe:

10. Teile: Mercedes-Radlager Hinterachse:

11. Teile: SKF-Radlager Hinterachse:

12. Teile: Mercedes/FAG-Radlager Hinterachse:
Übersicht Achsen/Lenkung:

Vierlenker-Vorderachse

Raumlenker-Hinterachse

Parameterlenkung:

Fahrwerkvermessung

Radnabe und Radlager VA

Bremsscheibe (SBC-Bremse)
1. Grundlagen Raumlenker-Hinterachse Typ 230.4 : top

Der SL55AMG (230.474, 7/2002) besaß eine aufwändige Raumlenker-Hinterachse komplett aus Aluminium mit fünf Lenkern. Vier Lenker sind geschmiedet,
der Federlenker bestand aus einem einteiligen Aluminiumblech mit Verstärkungen. Siehe Christof Vieweg: "Alles über die Mercedes-Benz SL-Klasse, Technik transparent",
eine Publikation der damaligen DaimlerChryslerAG, Global Service and Parts: ISBN 3-932786-17-3, Seite 150.

Die Hinterachse wird an jeder Radseite von vier Streben und einem Federlenker geführt. Bauteile: Federlenker, Zugstrebe, Schubstrebe, Sturzstrebe und Führungsstrebe (Spurstange).
Leider verwenden EPC und WIS öfters verschiedene Begriffe für das gleiche Bauteil.

Im Mai 2020 gibt es den Federlenker Hinterachse EPC-Bild Nr. 70 aus Stahl: A2303502906, siehe auch : Hinterachse vermessen.


An der Hinterachse beim 230 ohne Code P99 (AMG Black Series) kann man nur die Spur einstellen.
Beim 230.479 SL65 mit Code P99 ist auch der Sturz am Federlenker an der Karrosserie mittels Excenterschraube einstellbar.

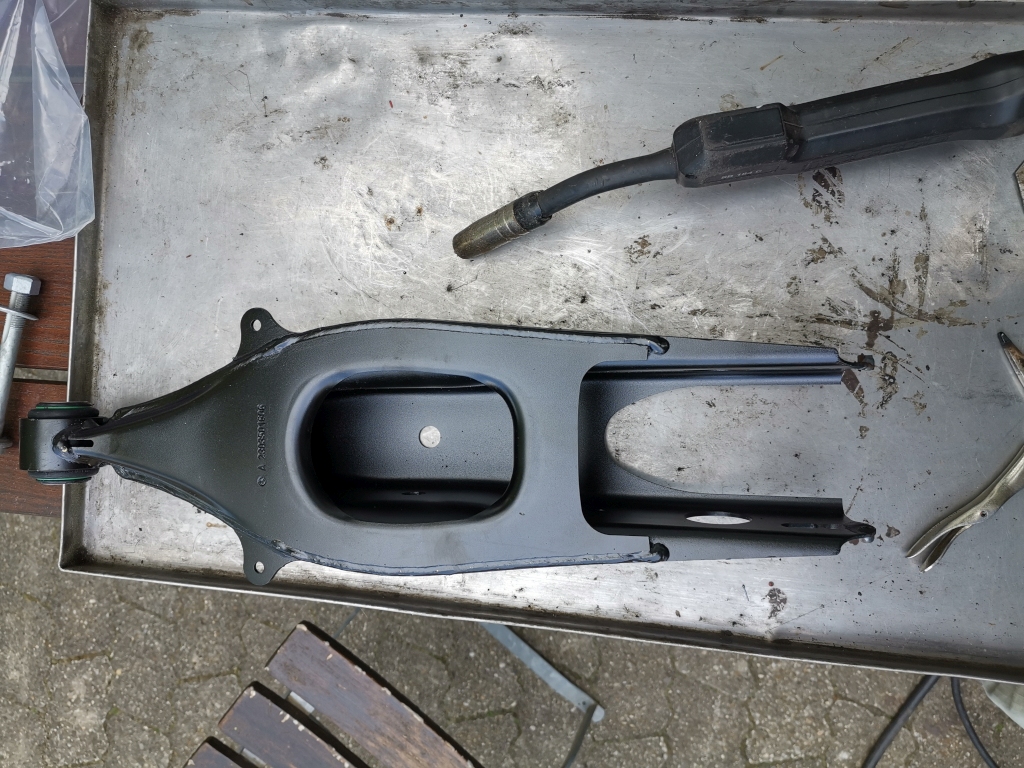

Der Federlenker Nr. 70, A2303502906 der 230-Typen hat schon die Längsschlitze, es fehlen die Abstützpunkte für die Verstellscheiben, die man beim Stahlbauteil anschweißen kann.
Schwierig wird es beim alten Alu-Federlenker.
2. Teile: Typ 230 (nicht Code P99 Black Series): top

EPC-Net: 35 Hinterachse / 075 Hinterachsaufhängung / Bild 6

Führungsstrebe/Schubstrebe: EPC-Bild-Nr. 380: links A2303500329 bzw. rechts *0429:

Schubstrebe/Lenker: EPC-Bild-Nr. 220: A2113502606:

Sturzstrebe/Lenker : EPC-Bild-Nr. 200: links A2113502906 bzw. rechts *3006:

Zugstrebe/Lenker : EPC-Bild-Nr. 210: links A2113503106 bzw. rechts *3206:

Teilesatz Sturzstrebe : EPC-Bild-Nr. 230 und EPC-Bild-Nr. 240: A2119900399

Teilesatz Schubstrebe : EPC-Bild-Nr. 250: A2119900199
Fahrwerkvermessung

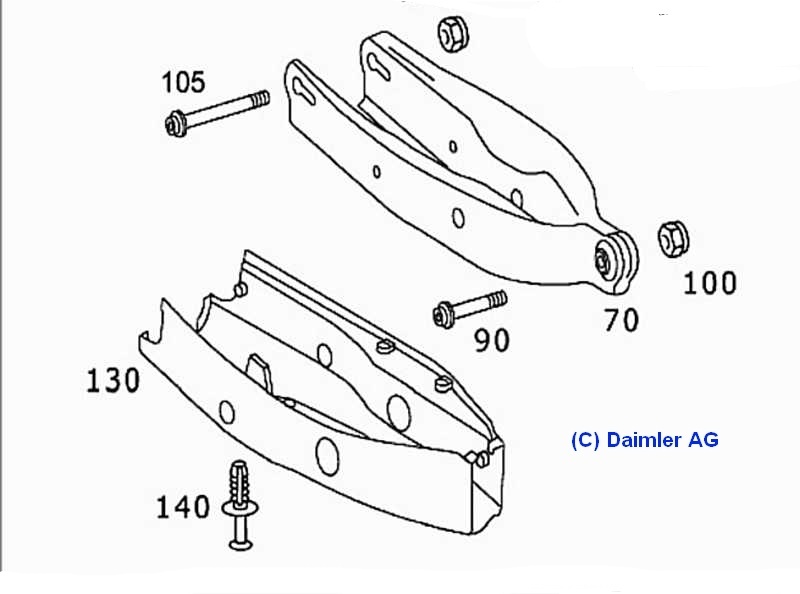

Federlenker : EPC-Bild-Nr. 70: A2303502906 Fahrwerkvermessung
3. Zugstrebe: EPC-Bild-Nr.210 - Typ 230 (nicht P99): top

Zugstrebe aus-, einbauen: AR35.20-P-0111R Bild: SL230.475 SL500

Beispielhaft ist hier der Ausbau der Zugstrebe an der Hinterachse dokumentiert: Es ist eine sehr umfangreiche Aktion mit vielen Zusatzarbeiten.
Die einzelne Arbeitsanweisung enthält oft Links zu weiteren Arbeitsschritten. Vermutlich können einzelne Arbeitsschritte einfacher ausgeführt werden (Theorie und Praxis).


SBC-Bremsanlage mit Diagnose deaktivieren: siehe SBC-Bremse 2. Teil

Bremssattel abmontieren und mit Haken zur Seite hängen: Typ 230.470/472/474/476/477/479: AR42.10-P-0080RA

Typ 230.454/456/458/467/471/475: AR42.10-P-0080R

Auspuffanlage ausbauen:Typ 230.470/472/474: AR49.10-P-7000RA

Typ 230.454/456/458/467/471/475: AR49.10-P-7000R

Typ 230.476/477/479: AR49.10-P-7000RB

Wärmeschutzblech unter Gelenkwelle ausbauen

Fahrzeuge mit ABC: Druck im ABC-System ablassen: AR32.50-P-0001-01N

Hinterachsträger am Hinterachsmittelstück abstützen und festzurren.

Hinterachsträger absenken (max 50 mm): AR35.20-P-0020-01RR

dazu Federbeine von Federlenker abschrauben

Radträger anheben, bis Hinterachswelle fast waagrecht steht

Zugstrebe: von Radträger und Hinterachsträger abmontieren
4. Schubstrebe Typ 230: top

Schubstrebe aus-, einbauen: AR35.20-P-0113R
5. Federlenker Hinterachse Typ 230 (nicht P99): top

Federlenker aus-, einbauen, Gummilager erneuern: AR35.20-P-0114R
6. Führungsstrebe (Spurstange) Typ 230 (nicht P99): top

EPC-Net: 35 Hinterachse / 075 Hinterachsaufhängung / Bild 6

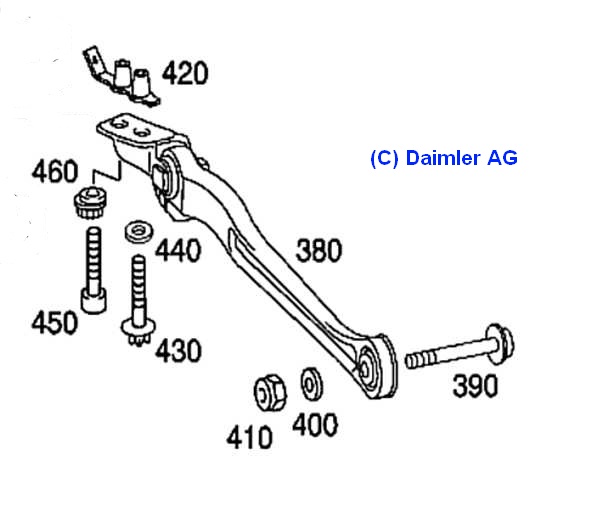

Spurstange EPC-Bild-Nr. 380 aus-, einbauen: AR35.20-P-0109R

siehe auch Spur Hinterachse einstellen
EPC-Bild-Nr. 420: Mutter/Gewindeplatte: A2303571042
EPC-Bild-Nr. 430: Schraube vorne (ab F019817 6.5.2002): A0039901922
EPC-Bild-Nr. 450: Schraube hinten: A0139901301
EPC-Bild-Nr. 460: Excenter/LU:Platte (Einstellmutter Führungsstrebe): A2303520034
Fahrwerkvermessung
7. Hinterachse: Typ 230: top

Hinterachse komplett aus-, einbauen: AR35.10-P-0010R

vordere und hintere Gummilager aus-, einbauen: AR35.10-P-0040R

Gummilager Hinterachsaufhängung vorne aus-, einbauen: AR35.10-P-0010R
Warnhinweise:

Werden die selbstsichernden Schrauben erneuert, müssen die Gewinde am Rahmenboden zwingend nachgeschnitten und ausgeblasen werden,
da sonst durch die Kleberreste im Gewinde die Schraubenvorspannung nicht erreicht wird, siehe z.B. AR35.10-P-0010R.

Die Oberflächen der Aluminiumteile dürfen keine Kratzer, Anrisse oder Kerben enthalten. Die Fahrwerkskomponenten erst im fahrfertigen Zustand festziehen.
7.1 Hinterachsmittelstück (Differenzial) Hinterachse Typ 230: top

Abschlußdeckel an Hinterachsmittelstück aus-, einbauen: AR35.31-P-0554R

Hinterachsmittelstück aus-, einbauen:
Durchmesser 210: 230.474/475 bis 31.08.2003
Durchmesser 215: 230.470/471/472 230.474/475 ab 01.09.2003
Durchmesser 200: 230454/456/458 :
AR35.31-P-0520R

Schraube der hinteren Mittelstückaufhängung im Hinterachsträger herausdrehen: AR35.10-P-0050-05R

Hintere Gummilager für Mittelstückaufhängung aus-, einbauen: AR35.10-P-0050R

Gummilager hinten aus Hinterachsträger aus-, einbauen: AR35.10-P-0050-02R

vordere Mittelstückaufhängung an Hinterachsträger aus-, einbauen: AR35.10-P-0051R

Gummilager der vorderen Mittelstückaufhängung aus-, einbauen: AR35.10-P-0051-01R
7.2 Differenzialöl-Stand prüfen/wechseln Typ 230: top

Im Assyst gibt es nur beim SL55AMG 239.474 oder 230.472 Evo mit Code 030 (AMG Performance Package) bzw. Code 471 (mechan. Sperrdifferenzial)
den Differenzialölwechsel nach 60.000 km oder alle 4 Jahre.

Bei den SL ohne diesen Code sollte man aber nach 100.000 km das Differenzialöl wechseln:

siehe auch Bericht von Harald (halg60).
Ölstand prüfen: nur bei Raumtemperatur! AR35.31-P-0520-03Ivom 30.10.2015

230 außer Code P99, Ölablassschraube Hinterachsmittelstück Durchmesser 215 mm 230.47#: 50 Nm,
Füllmenge 1,2 L, Ölstand Unterkante Einfüllöffnung.

Im WIS vom 30.10.2015 steht: die Ölablassschraube sollte erneuert werden, Gewindereinigung mit z.B.
Loctite 7063, 1 Tropfen Dichtmittel Ommnifit 100H am unteren 2. und 3. Gewindegang auftragen.

Wird in der Praxis so nie gemacht, alte Schraube wieder einschrauben.

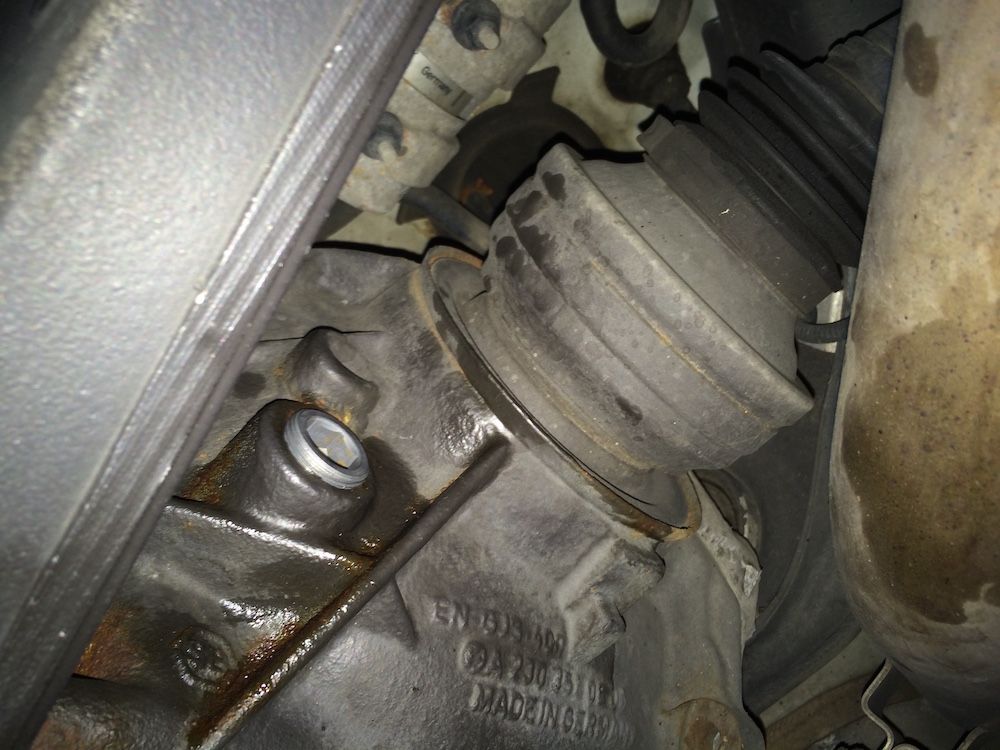

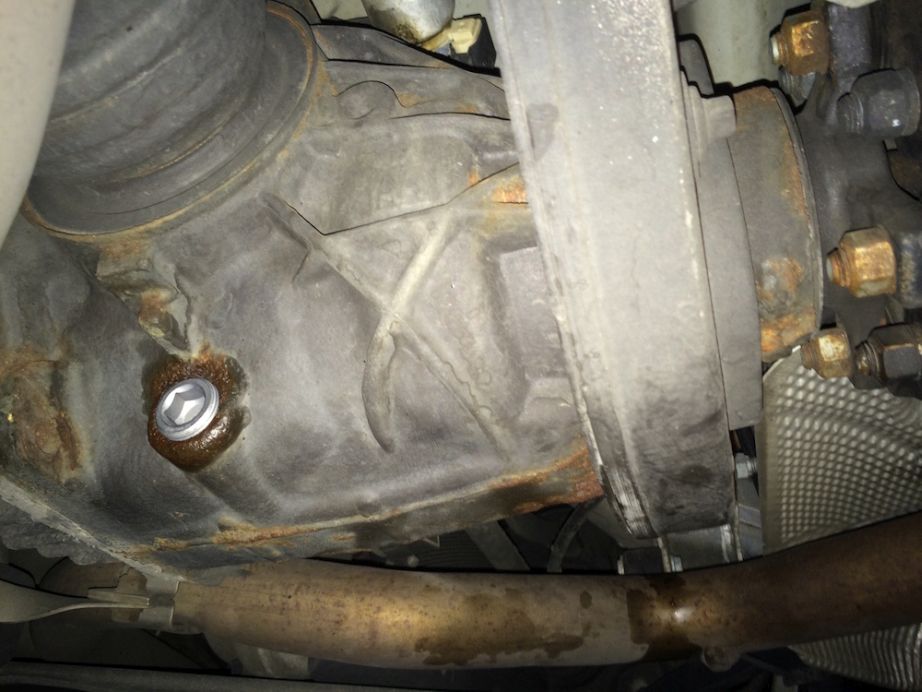

Bilder Ablass- und Einfüllschraube: SL500, Danke Sven (Schoerny) (sl-r230-forum.de).
Differenzialöl wechseln:

Typ 230.470/472/474/479, z.B. Sl55AMG: Hinterachsmittelstück-Durchmesser 215 mm: 1,2 Liter, BB00.40-P-0235-61A

Hypoidgetriebeöle Spezifikation 235.61 für 230.47#, 231, 463

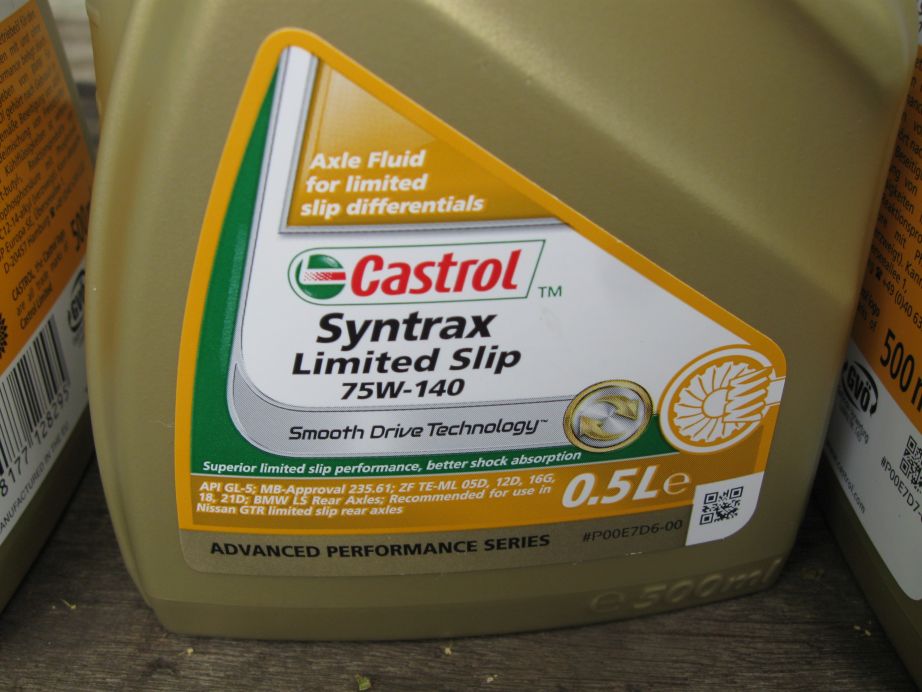

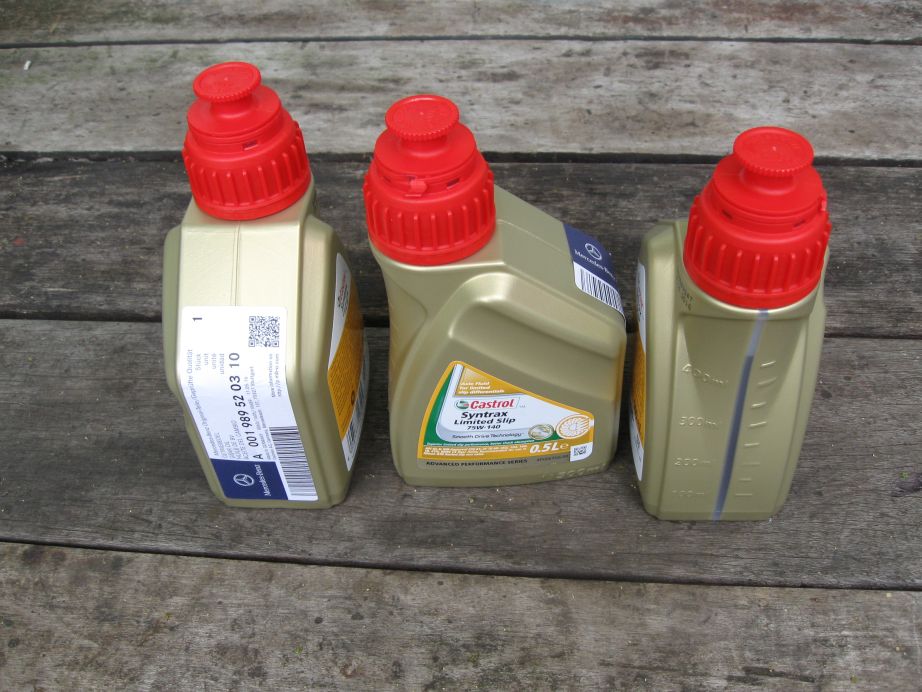

Das Castrol Syntrax Limited Slip 75W140 ist für die AMG-Differenziale mit und ohne Sperre empfohlen, siehe Betriebstoffvorschriften bevo.mercedes-benz.com, dort Blatt 235.61, Stand 22.06.2021.

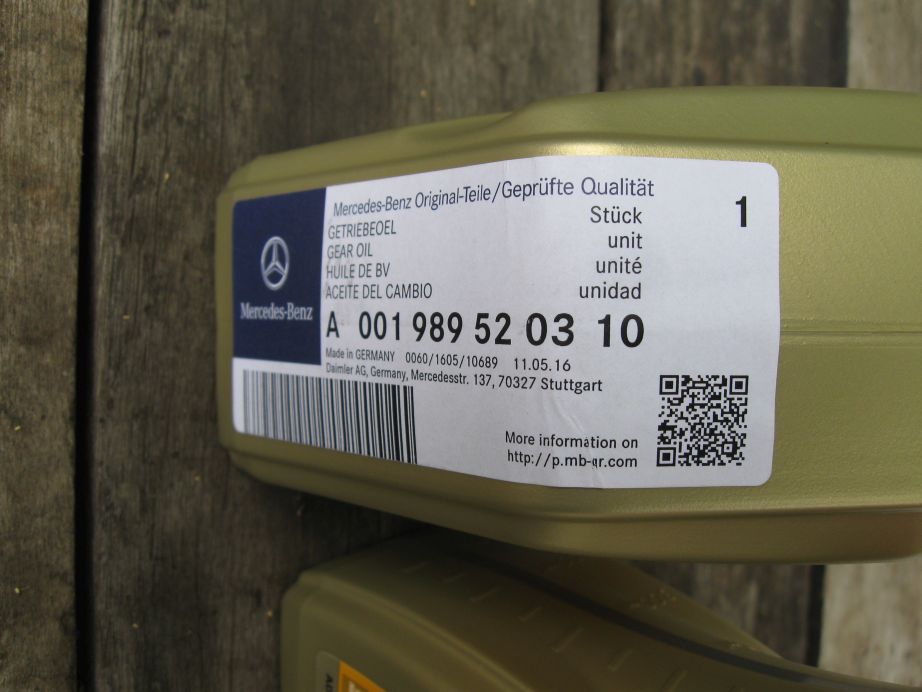

Beim SL55AMG wird das AMG-Hypoidgetriebeöl A0019895203 verwendet (bzw. ARAL BS-LSX SAE 75W-140, Castrol Syntrax/Transmax Limited Slip 75W-140).
Das gleiche Öl wird auch für die beiden Differenziale beim 463.270 G55AMG verwendet.
In der SI00.20-P-0025A vom 01.09.2009 (Stand 09.02.2016) stand noch die Teilenummer A001989520310, das Castrol SAF-XJ SAE 75W-140 für den 463.270 G55AMG
und für den 230.474 SL55AMG mit Code 030 / Code 806 drin. Es wurde aber im Juni 2016 das Syntrax Limited Slip 75W-140 geliefert.
Typ 230 außer 230.470/472/474/479: BB00.40-P-0235-07A, dort BB00.40-P-0231-01A

Unterkante Öleinfüllöffnung: Je nach Durchmesser Hinterachsmittelstück verschiedene Ölmengen:

215 mm: 1,2 l
210 mm: (210E ) 1,6 l
200 mm: (200FE) 1,1 l
198 mm: 1,1 l
7.3 Verschlussschraube Differenzialöl: top

Sechskantnuss SW 14, Anzugsmoment: neue Schraube 50 Nm, 1 Tropfen Dichtmittel Loctite 100H rot (niedrig feste Schraubensicherung)
auf den gereinigten, ölfreien 2. unteren Gewindegang auftragen.

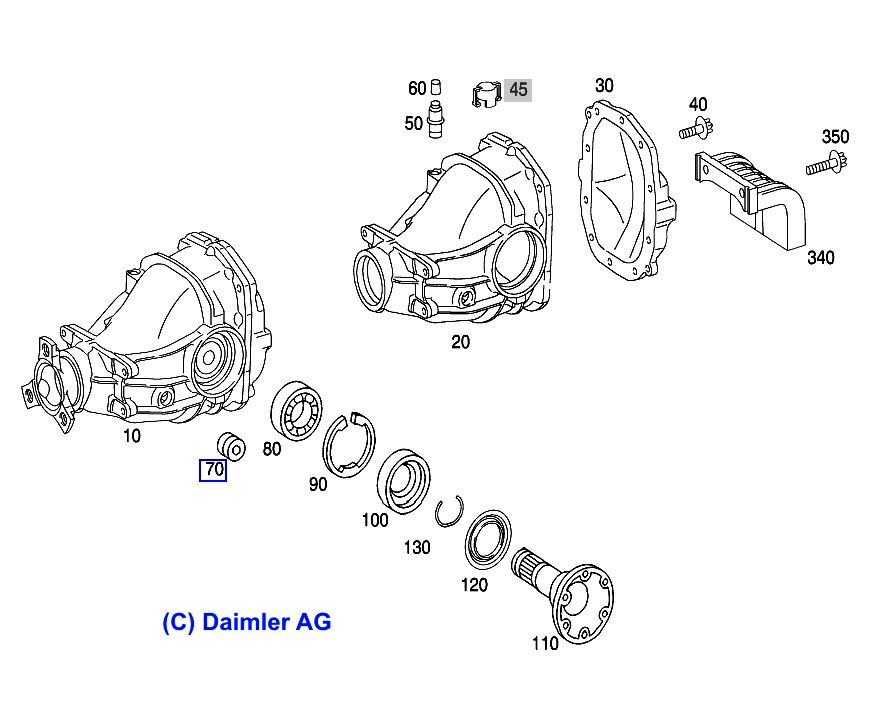

EPC-Net: Differenzial: Ölschraube: 35 Hinterachse/ 015 Hinterachsmittelstück

Bild-Nr. 70:
Verschlussschraube: 14 mm Innensechskant, Gewinde M24 x 1,5 - konisches Gewinde Typ R230: A3529970032 A0029907117

siehe auch BT35.31-P-0015-01A Öleinfüll- und Ölablassschraube geändert (Fahrzeuge bis 18.01.2004)

Es gibt die Verschlussschrauben mit Magnet: https://shop.motorenzimmer.de/tuning/207/magnetische-oelablassschraube-differential-schraube-magnetisch für 15,00 Euro

Verschlussschraube
7.4 Service-Information 12.09.2008: Differenzialgetriebe undicht: top

Es sollte vor dem Erneuern des Radialwellen-Dichtrings oder des Antriebskegelrad-Dichtrings der Enlüfter auf Undichtigkeit geprüft werden, siehe SI35.00-P-0004A

Fehlt bei einem SL etwas Differenzialöl ohne Ölfilme zu sehen, kann es bei sehr hohen Differenzialtemperaturen
durch die Entlüftung entweichen.
7.5 Teilesatz Achsmanschette: top

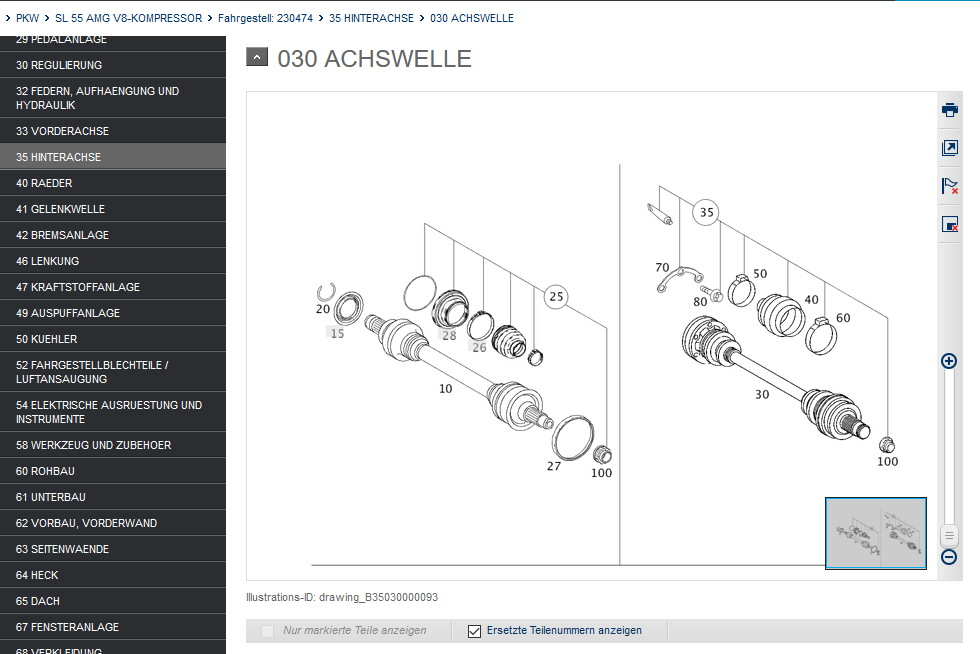

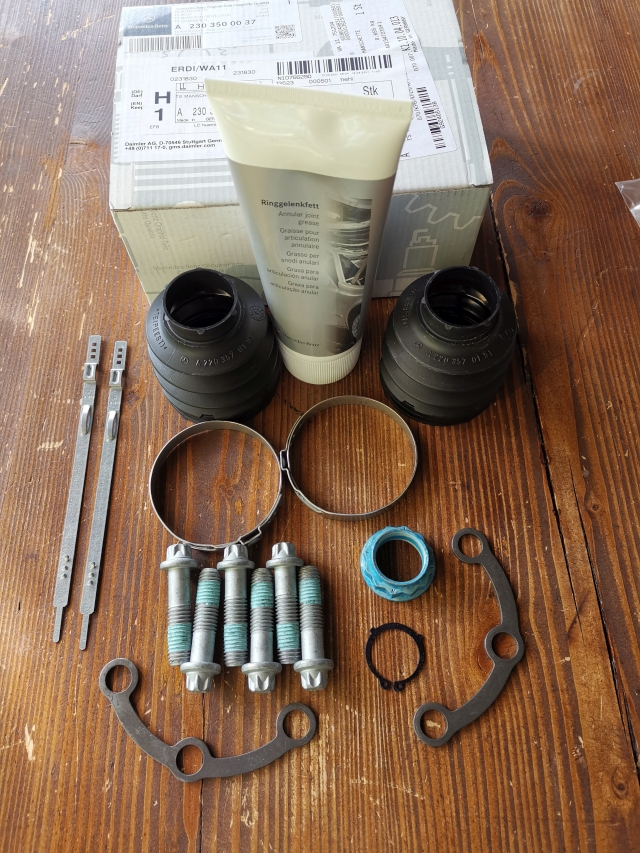

TS Manschette A2303500037 für SL55AM 230.474. EPC-Bild webparts: Nr. 35 Achswelle
Gilt nicht für SL350/SL500, Nr. 25, da gibt es nur noch die ganze Achswelle.


Der Teilesatz enthält zwei Manschetten.
8. Radlager Hinterachse Typ 230: top

Bei meinem SL55AMG, Bj. 7/2002, 67.000 km beanstandete im Mai 2013 der TÜV am rechten Hinterrad zuviel Spiel.
Die erste Vermutung 'Gummilager einer Strebe' bestätigte sich nicht. Es war die Hinterachsmutter, die trotz
Kerbsicherung etwas locker war. Die Werkstatt montierte das Rad ab, zog die Mutter an, verstemmte neu und der
TÜV war zufrieden. Eine neue Mutter wird nun montiert.

Hinweise zu selbstsichernden Schrauben und Muttern: AH00.00-N-0001-01A

Interessant ist dort der Hinweis, dass im Spritzwasserbereich liegende Schrauben und Muttern nach dem Festziehen mit Sprühwachs
zu konservieren
sind. Aber welche Mercedes-Werkstatt macht dies??
Radlager HA

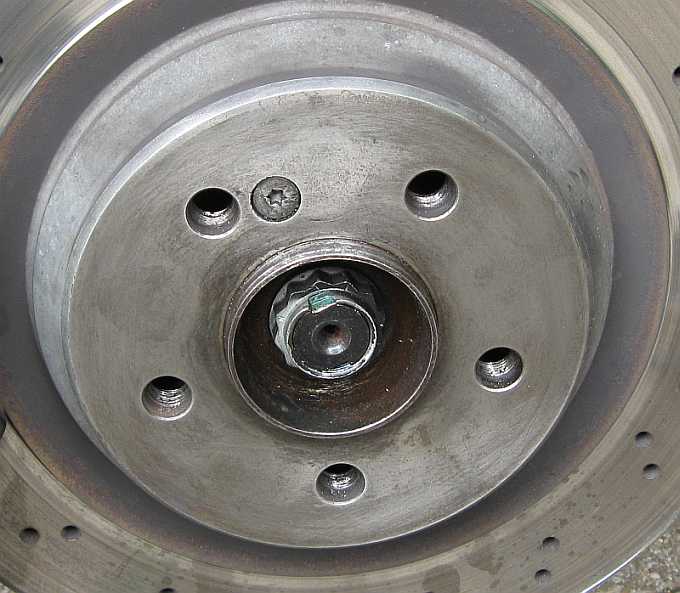

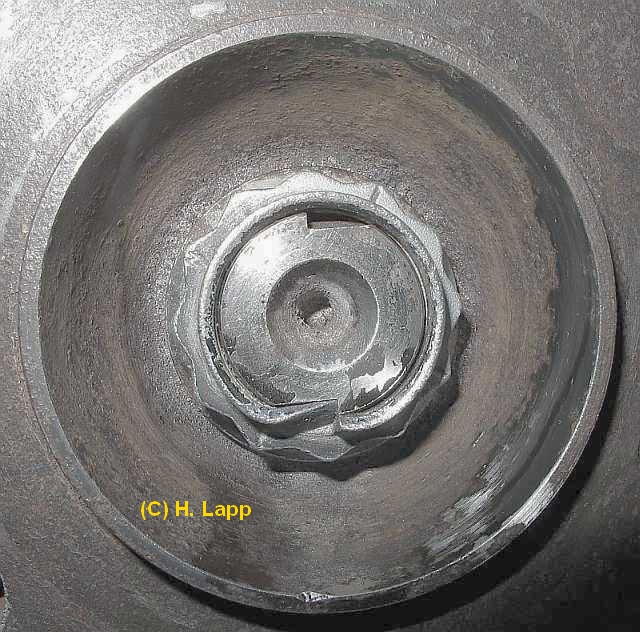

8.1 Zwölfkant-Bundmutter M24: top

Bundmutter von Hinterachswelle ab-, anmontieren u. sichern Typ 230 außer 230.479: AR35.30-P-0115-01A

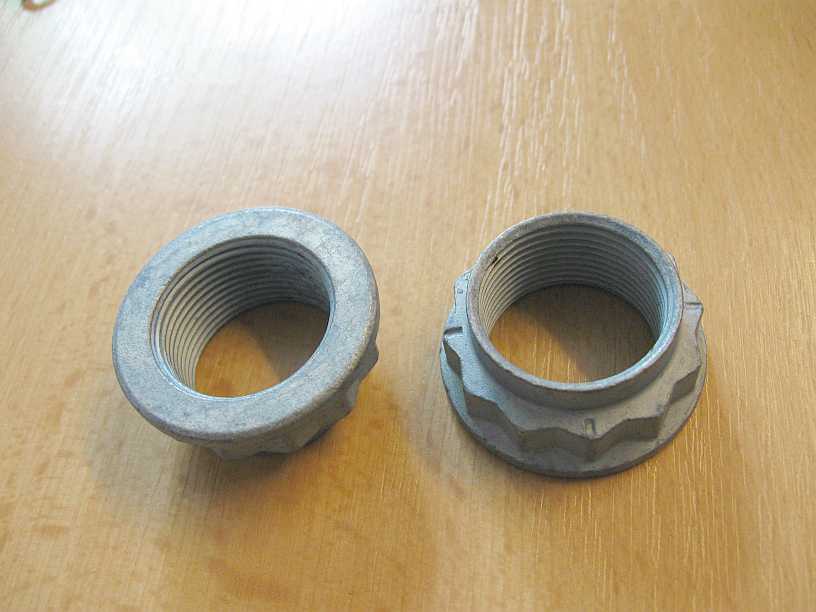

Es gibt zwei Arten von Bundmuttern, selbstsichernd (350 Nm) und nicht selbstsichernd (1. Stufe 170 Nm, 2. Stufe 45 Grad Winkelanzug).

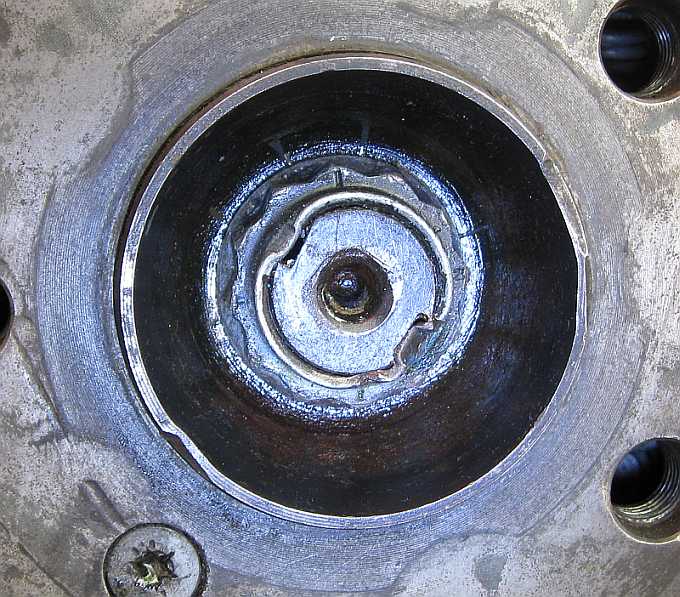

Die nichtselbstsichernde Bundmutter wird an den zwei Nuten verstemmt, die selbstsichernde Bundmutter nur an einer Nut.
Radlager HA Radlager HA

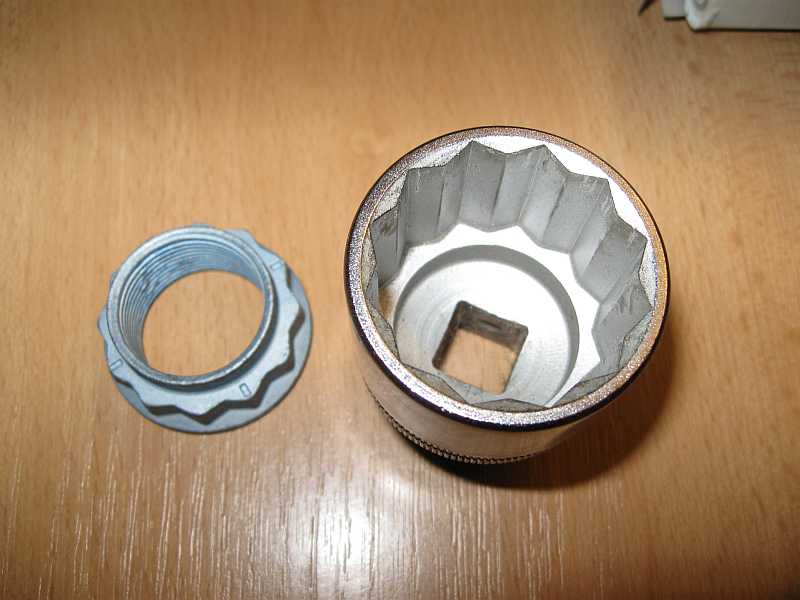

Werkzeug: 12-Kant-Stecknuss Vielzahn Sw 32 Hazet 900Z

Bundmutter M26 x 1,5 x 15,5: bis F166015 bis 10.09.2010: A1403570572
Diese nicht selbstsichernde Bundmutter A1403570572 enthält keine Mikroverkapselung.

ab F166016 ab 10.09.2010: A0003531373

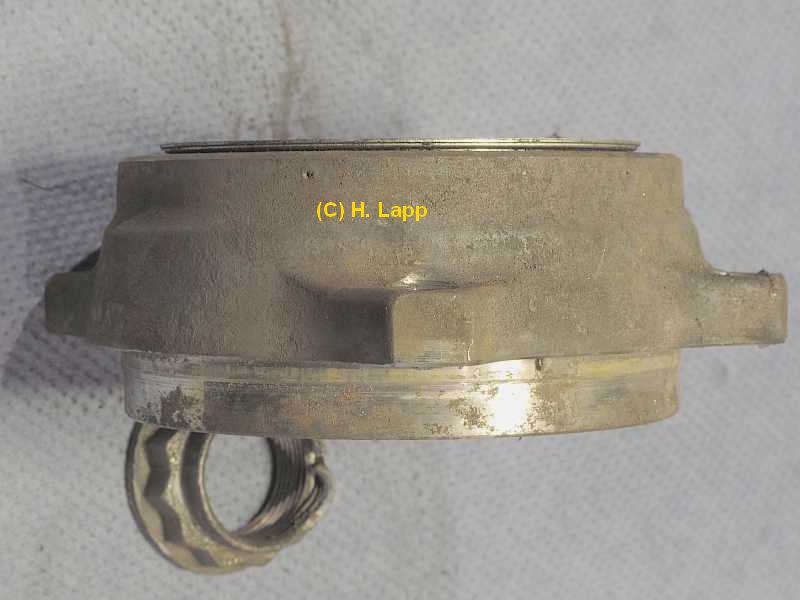

Bild: SL55AMG 230.474 Baujahr 2002
Radlager HA-Mutter Radlager HA-Mutter Radlager HA-Mutter
8.2 Hinterachswellenflansch und Schrägkugellager: top

Flansch und Schrägkugellager aus-, einbauen: AR35.20-P-0130R

Das Schrägkugellager besteht aus einem Gußgehäuse mit zwei Schrägkugellagern.
9. Bremsscheibe Hinterachse: top

siehe auch Bremse Hinterachse Typ 230.474 SL55AMG

Bremsscheibe Hinterachse aus-, einbauen: AR42.10-P-0220R
Haltefedern der Bremsbacken aus-, einbauen: AR42.20-P-0530I
Hinterachswellenflansch mit Abzieher/Presse aus Schrägkugellager herausziehen: AR3520-P-0130-06TX

Radträger aus-, einbauen: AR3520-P-0115R
10. Teile Radlager Hinterachse: Typ 230 außer 230.479 top

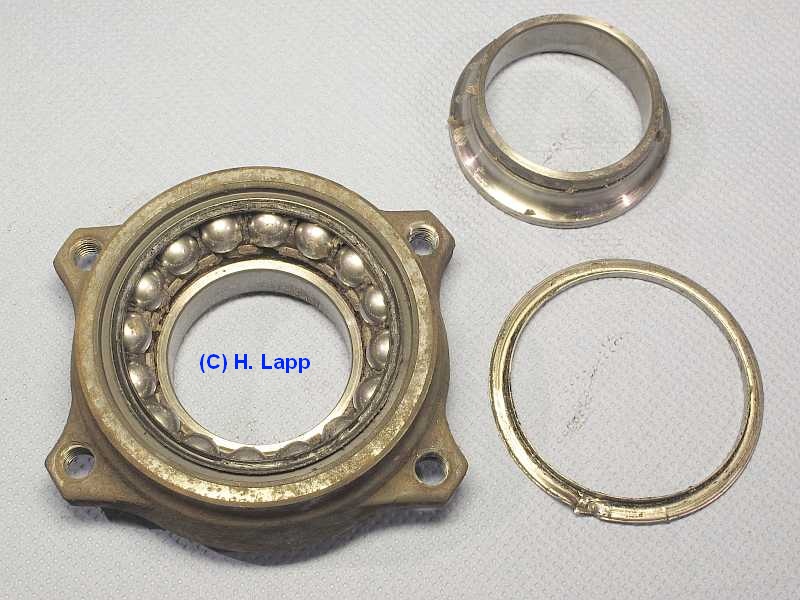

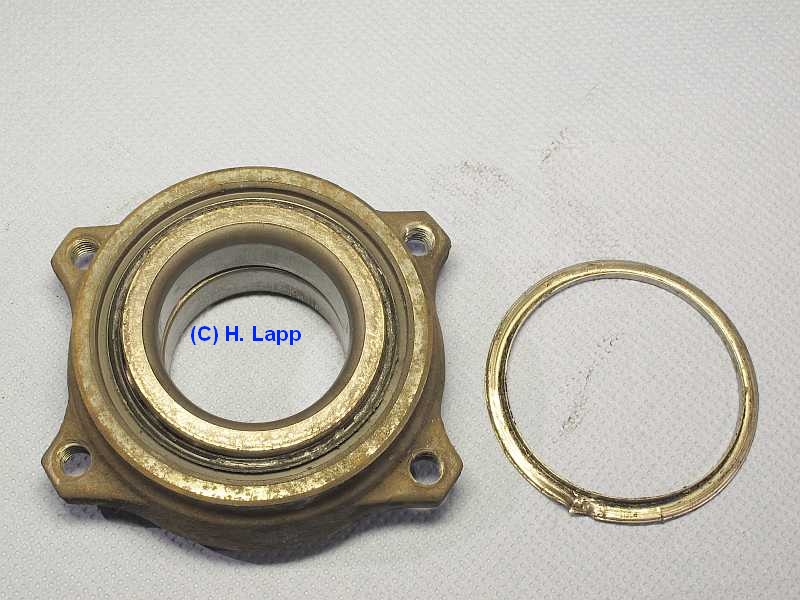

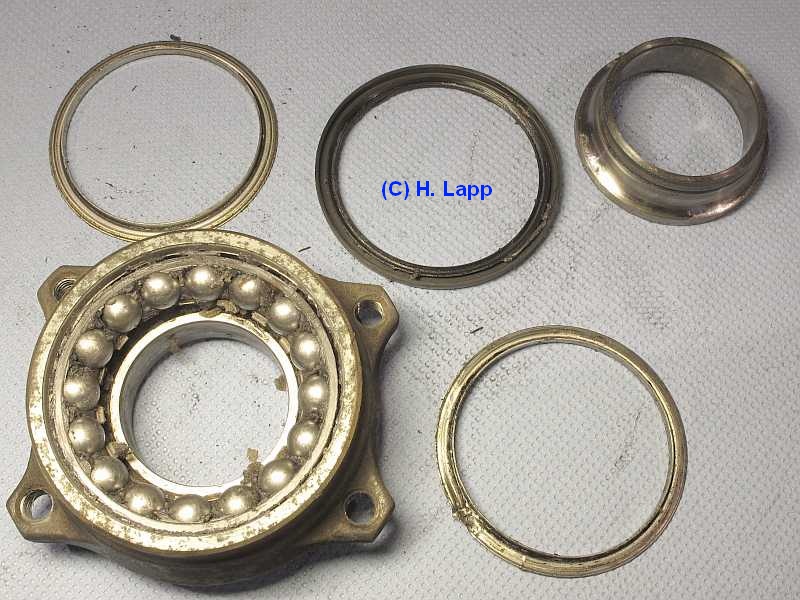

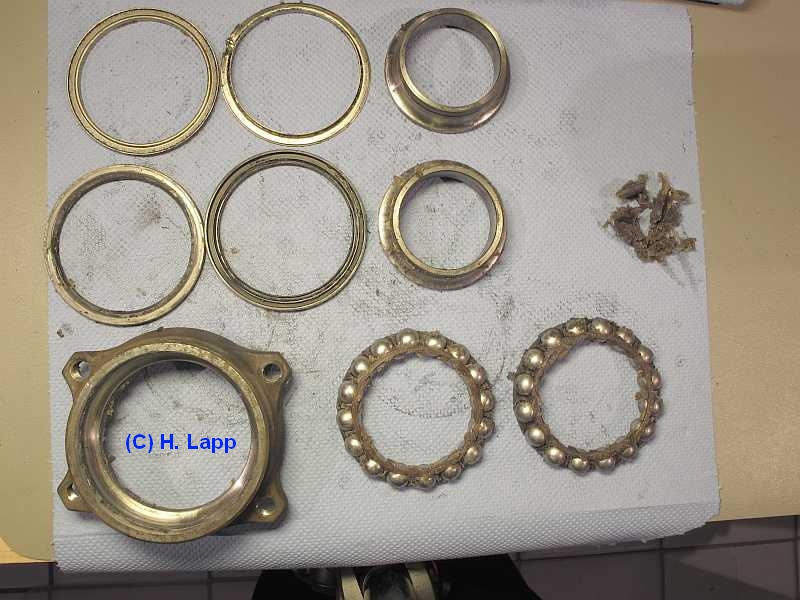

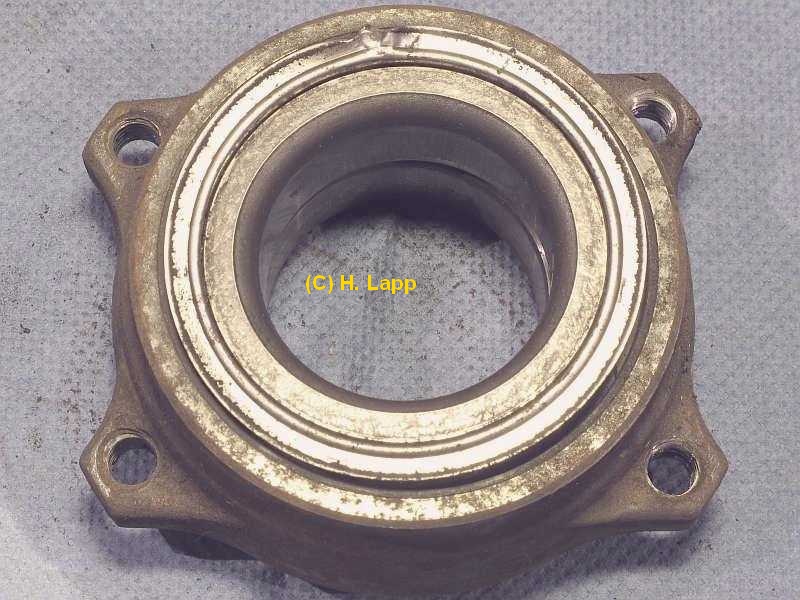

Das Radlager A2309810127 - 75,46 Euro ohne MwSt. besteht aus zwei Kugellagern mit Dichtringen, die in einem Gußblock eingepresst sind.
Der Gußblock ist mit vier Schrauben A0019904203 am Hinterachsträger angeschraubt. Das Radlagerspiel kann nicht eingestellt werden.

siehe auch Vorderradlager Typ 230.474 SL55AMG
Radlager HA Radlager HA Radlager HA
Preise Stand Mai 2013

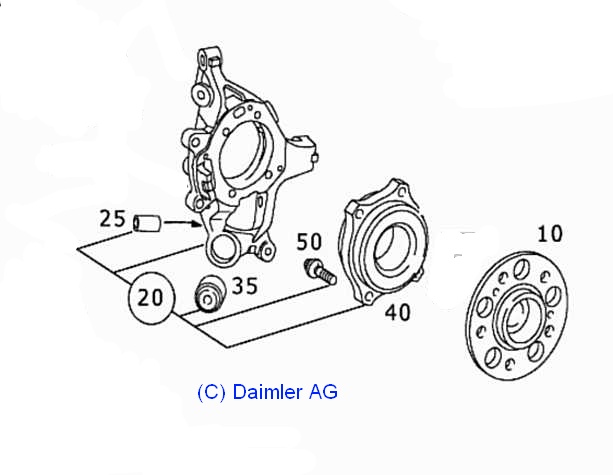

Es gibt einen Teilesatz Radträger: Bild 25: A2303505108 (links) bzw. A2303505208 (rechts): 671,74 Euro ohne MwSt.
Der Teilesatz beinhaltet den Radträger, 4 Schrauben, Radlager, Gummilager und Hülse

Bild 50: Schraube A0019904203
Bild 40: Radlager (Schräglager) A2309810127 - 75,46 Euro ohne MwSt.
Bild 35: Gummilager: A2113520865
Bild 25: Hülse: A2303570048
Bild 10: Radnabe(Flansch): A2303570308 - 120,46 Euro ohne MwSt.
Radlager HA

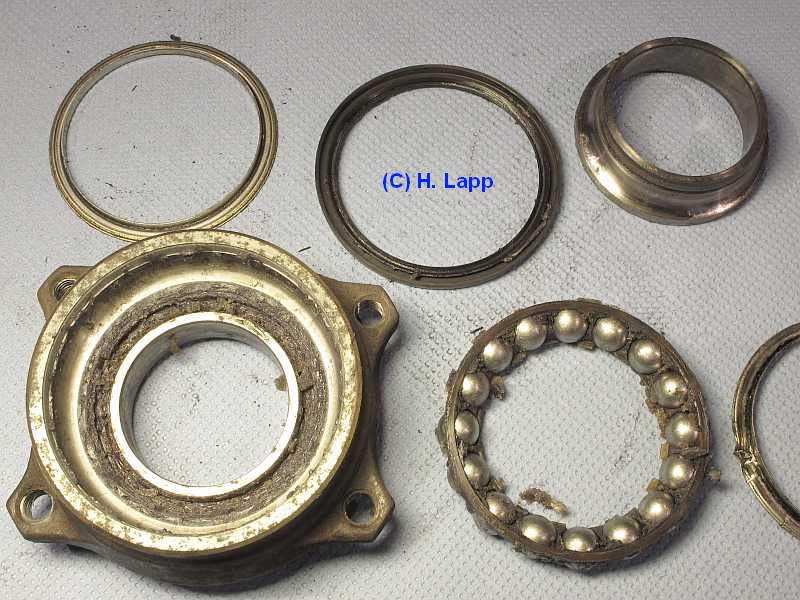

Das Radlager ist beidseitig abgedichtet. Radlager HA Radlager HA Radlager HA Radlager HA Radlager HA
11. Teile: SKF-Radlager Hinterachse: Typ 230 außer 230.479 top

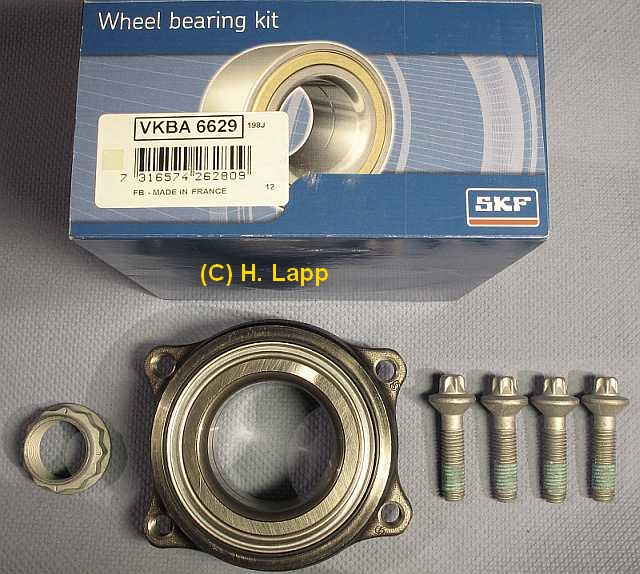

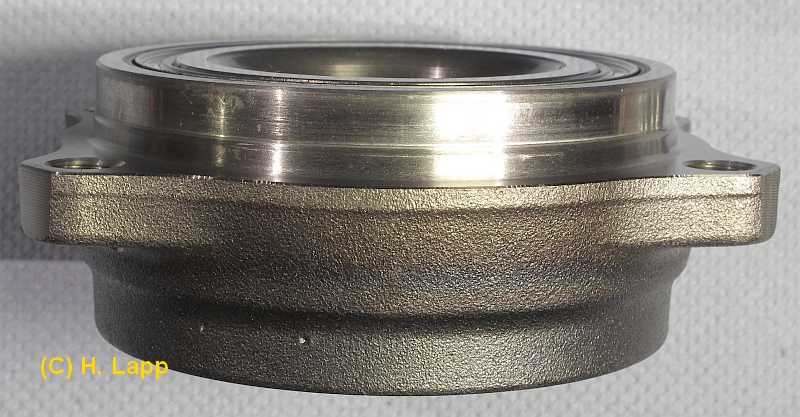

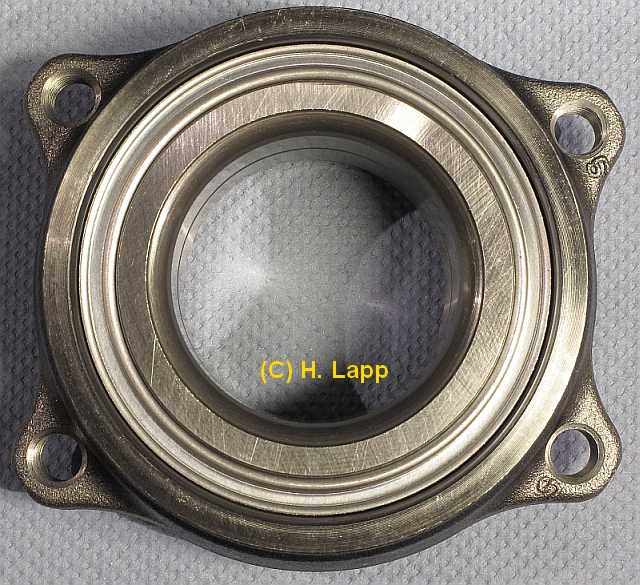

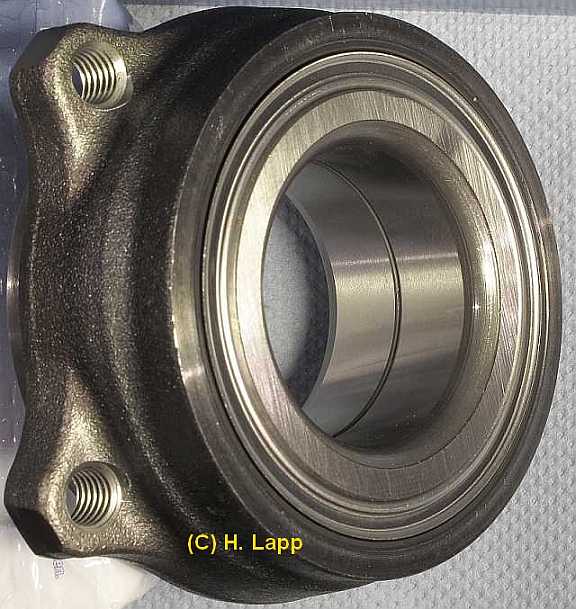

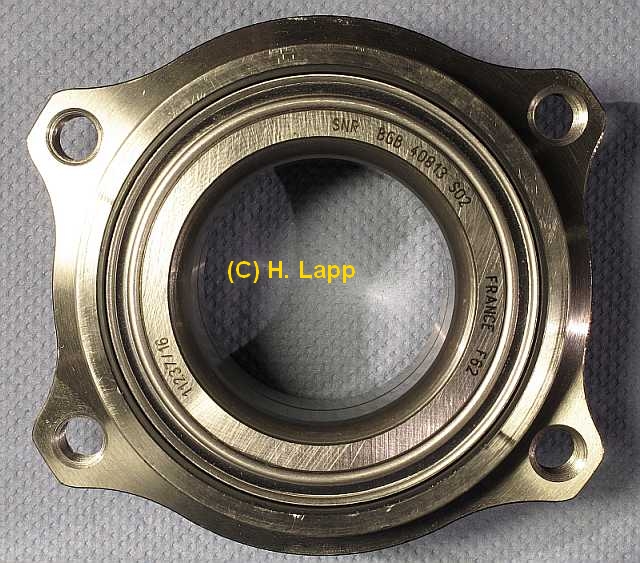

Im Zubehörhandel gibt es das Radlager mit Mutter und 4 Schrauben für die Hinterachse von SKF: Nr. VKB 6629, SNR BGB 4013 SO2, France F62,
z.B. bei www.bremsen.com. Das Mercedeslager enthält keine Mutter und keine 4 Schrauben.
Radlager HA Radlager HA Radlager HA Radlager HA Radlager HA
12. Mercedes-FAG-Radlager Hinterachse: Typ 230 außer 230.479 top

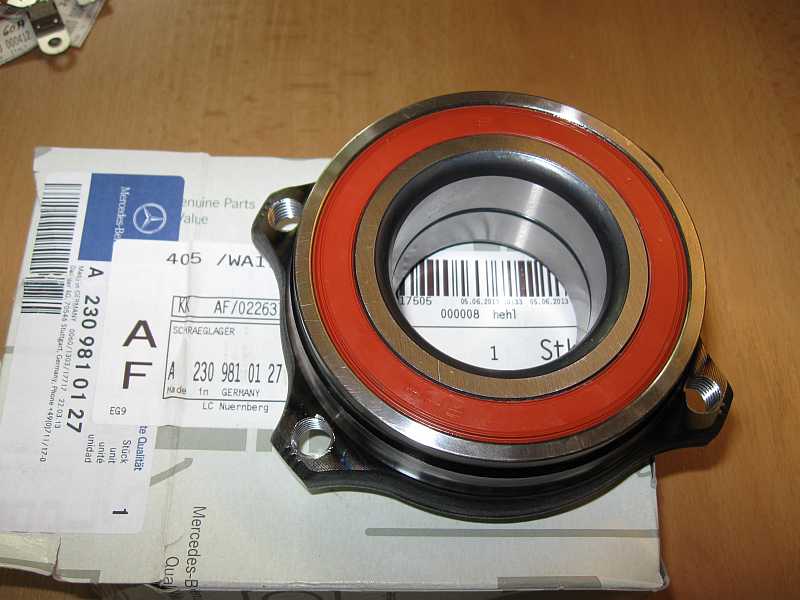

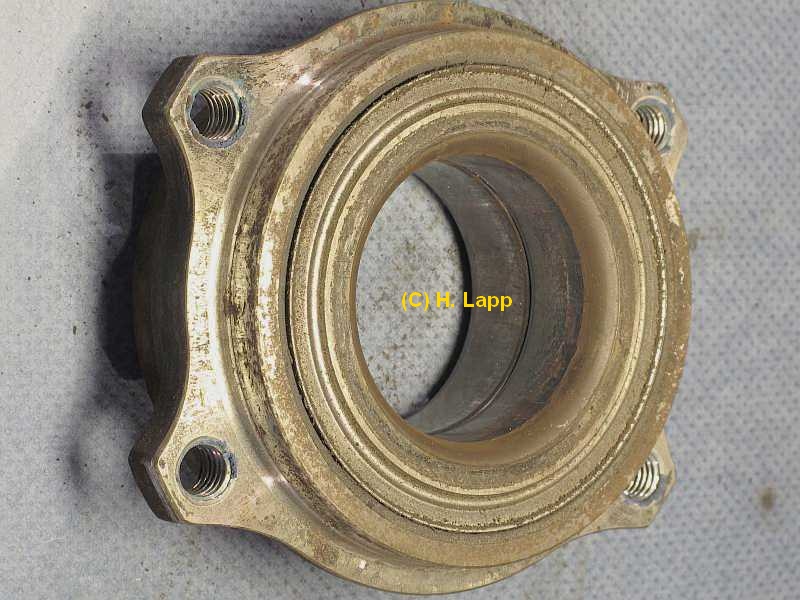

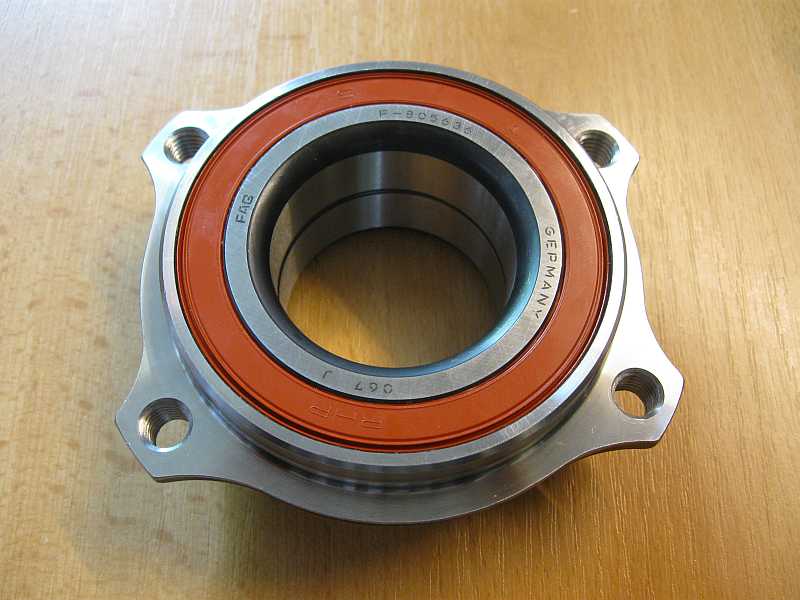

Das bei Mercedes für die Hinterachse gekaufte Schräglager A2309810127 wird ohne Mutter und Schrauben von
FAG geliefert: Germany 067 FAG F-805636. Innendurchmesser: 49 mm, Flanschdurchmesser oben 91 mm, unten 92 mm.

Die Mutter A1403570572 enthält keine Mikroverkapselung.

Schraube A0019904203, 4 Stck. werden benötigt.
Radlager HA Radlager HA Radlager HA

Valid HTML 4.01! Validation für HTML 4.01 - diese Seite validieren:

zurück zum Anfang top
