Übersicht Vario-Dach Typ 230 Teil 3-1: Hydraulikleitungen / Hydraulikzylinder (HZ):

1.3 Hydraulikleitung und Minimess-Stecksystem:
1.4 verschiedene Hydraulikleitungen (Baukastensystem):
2. Hydraulikzylinder (HZ)/Leitungen:
2.0.1 Hydraulikzylinder ersetzen / entlüften:
2.1 Vergleichsliste:

2.2 HZ Rohrrahmen Heckdeckel Betätigung:
2.3 HZ Rohrrahmenverschlüsse Heckdeckel:
2.4 HZ Verschluss Dach:
2.5 HZ Überrollbügel:
2.5.1 Prüfung innere Dichtheit HZ Überrollbügel:

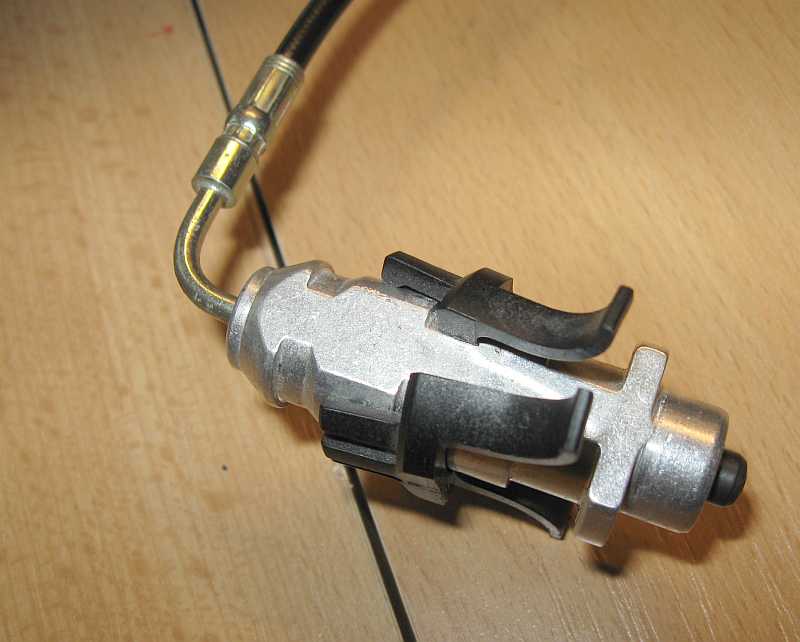

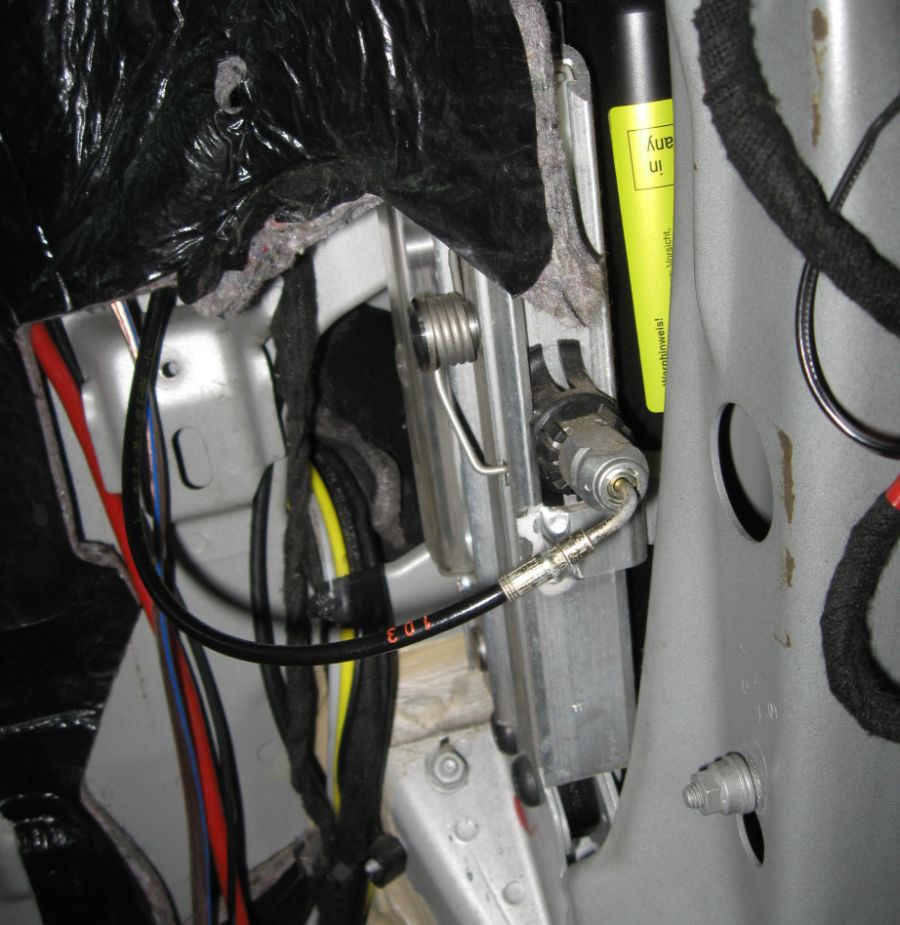

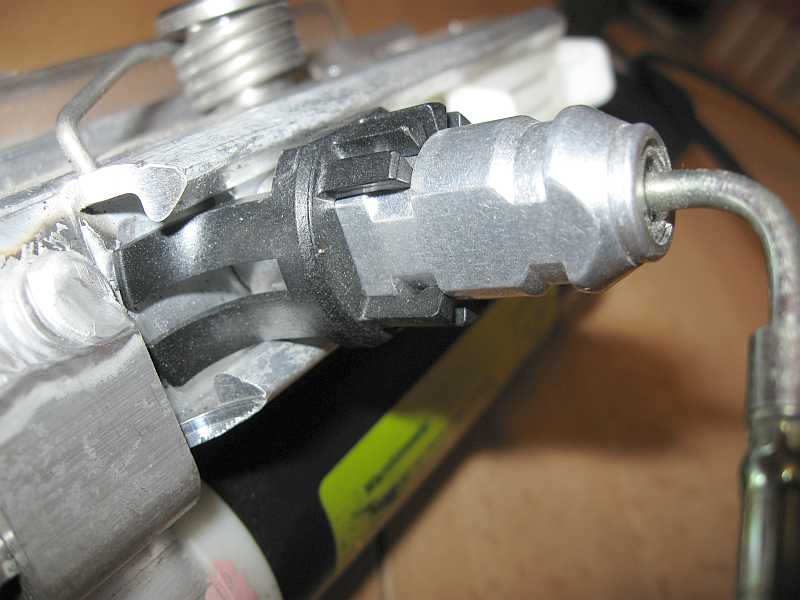

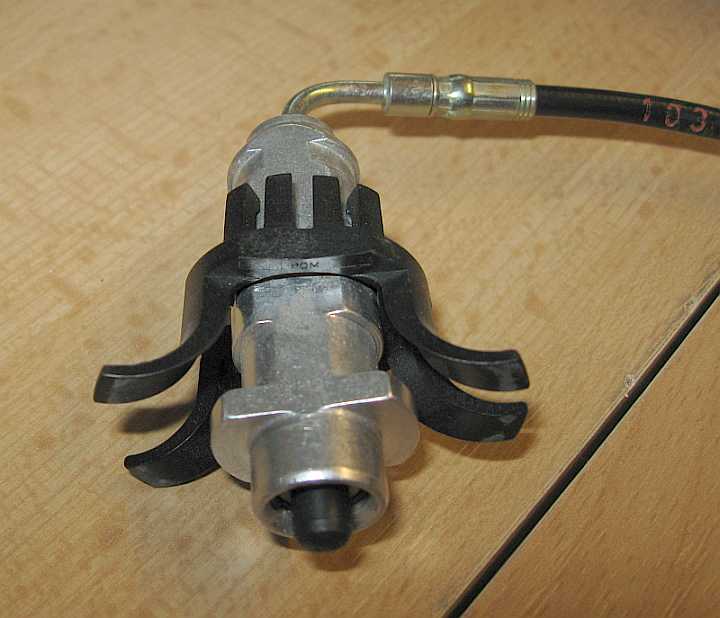

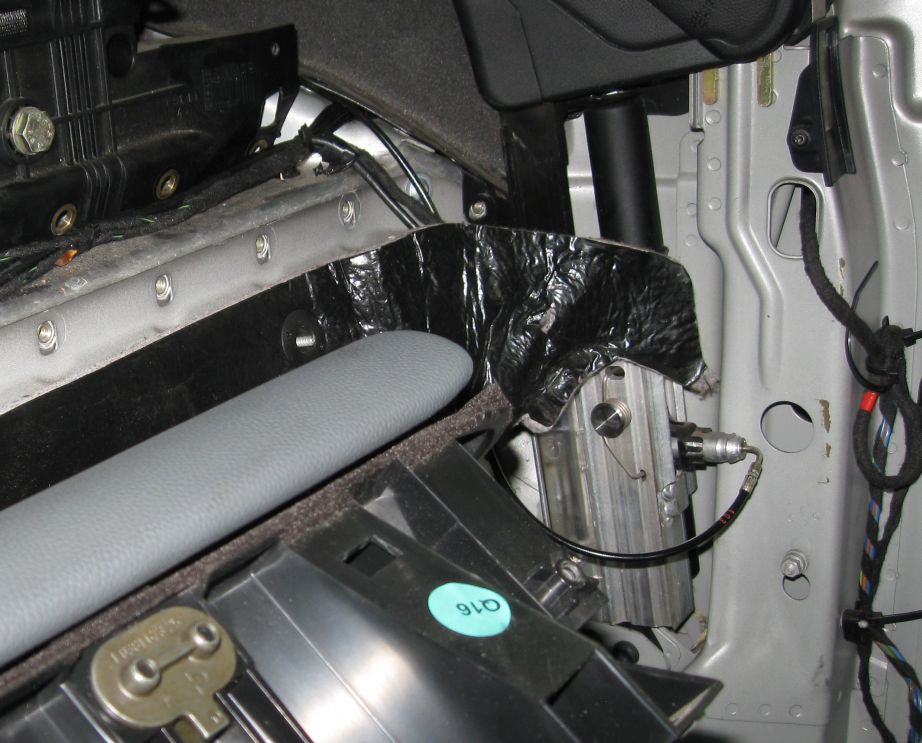

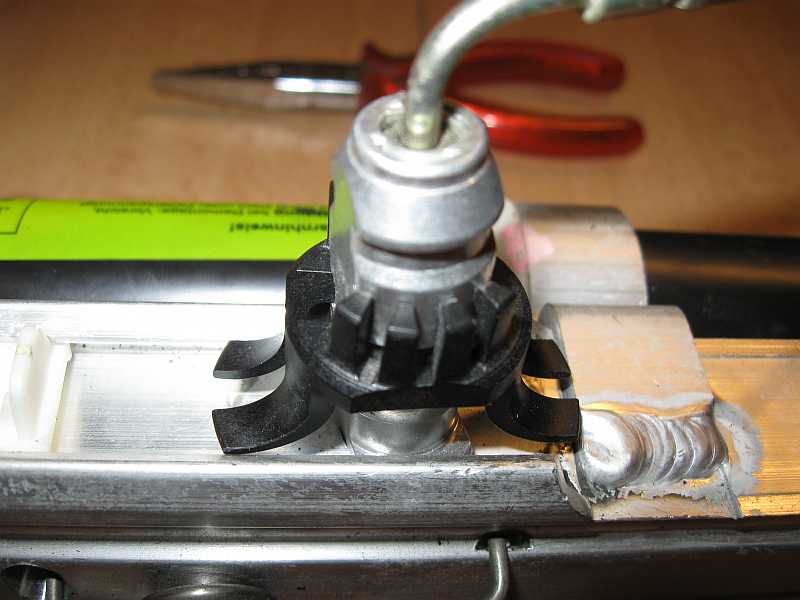

2.6 HZ Sperrklinken:
2.6.1 Sperrklinken aus-, einbauen:

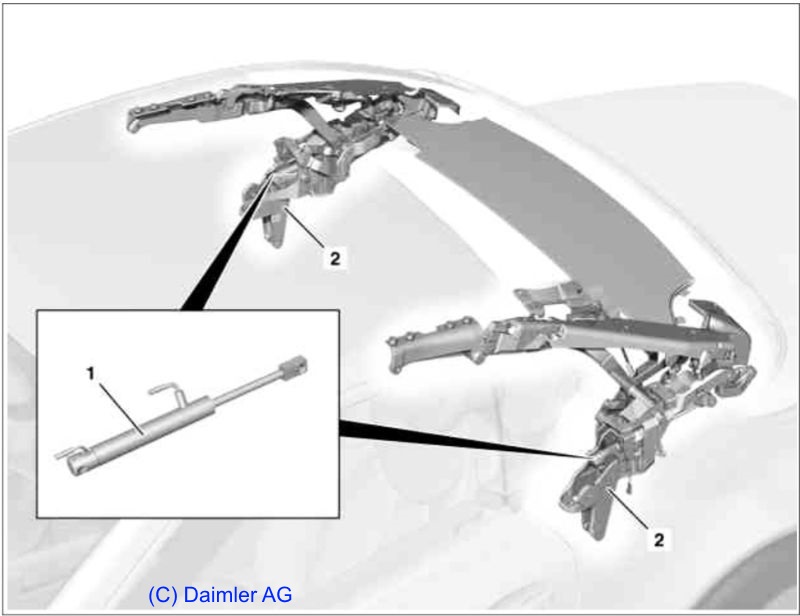

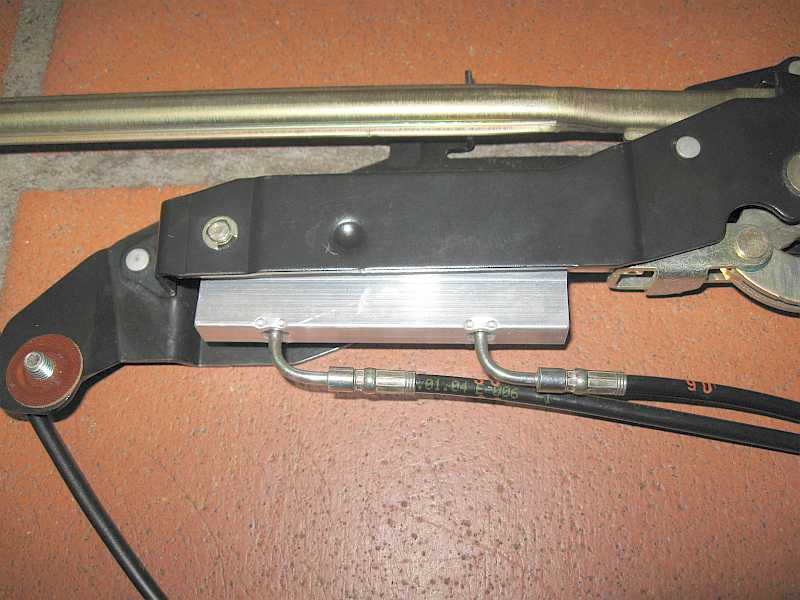

2.7 Hydraulikzylinder Dach Hauptlager:
2.7.1 Hauptlager Dach: Verschluss Rohrrahmen:

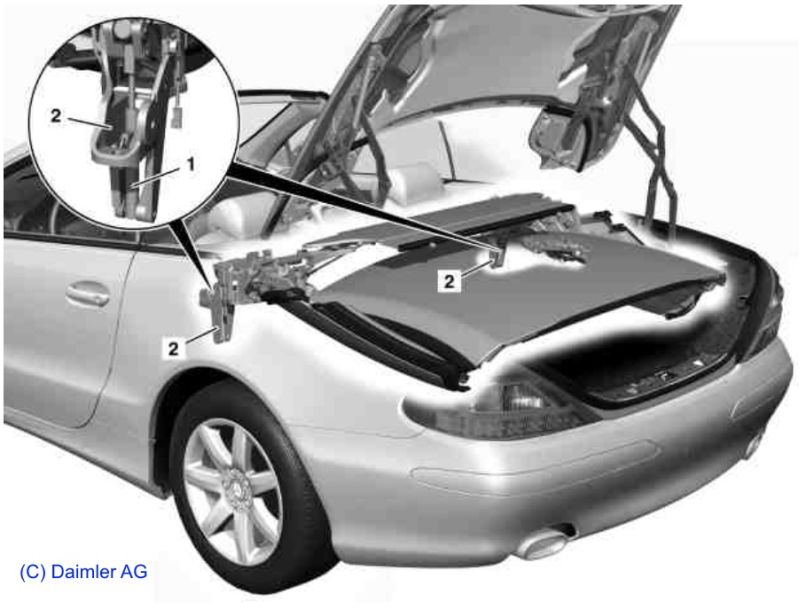

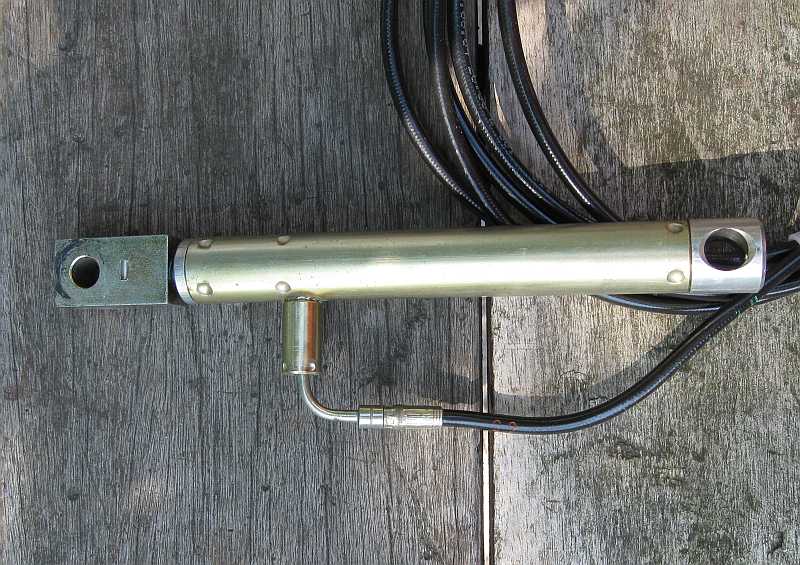

2.8 Beladehilfe und HZ-Beladehilfe Kofferraum:

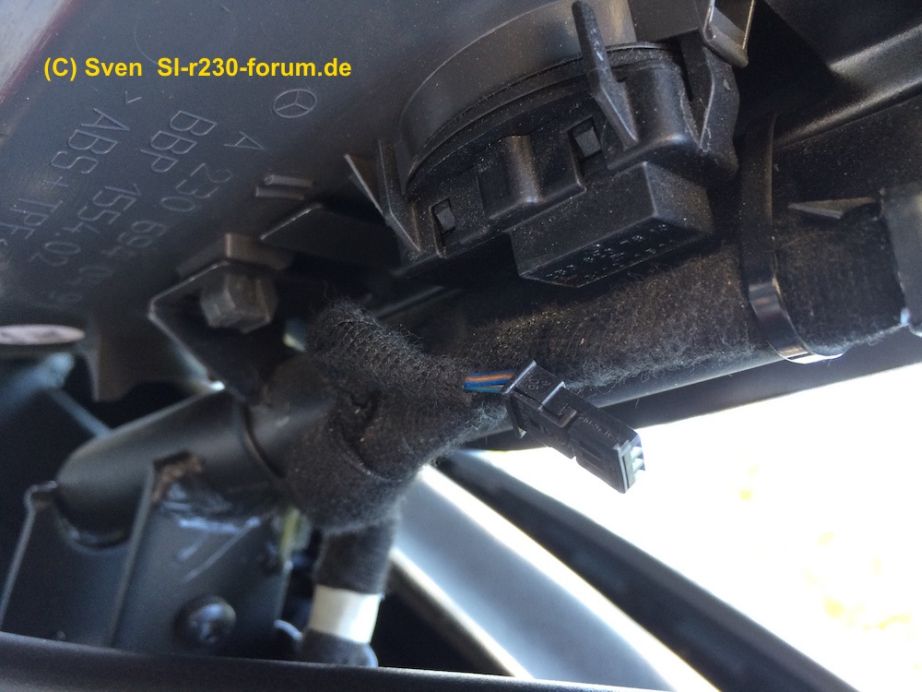

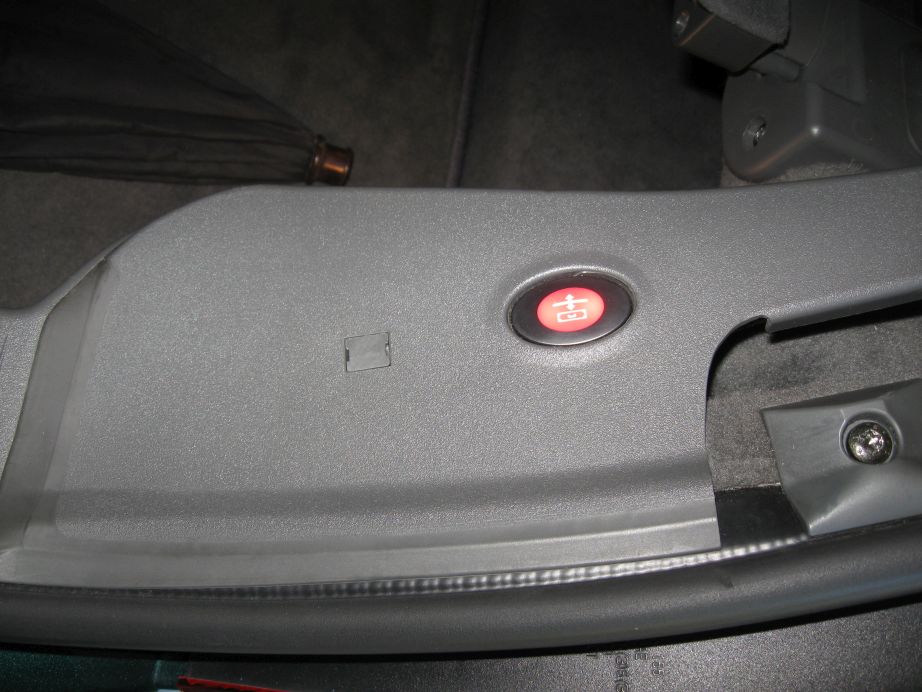

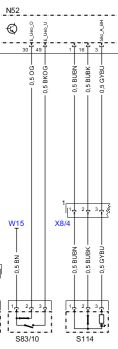

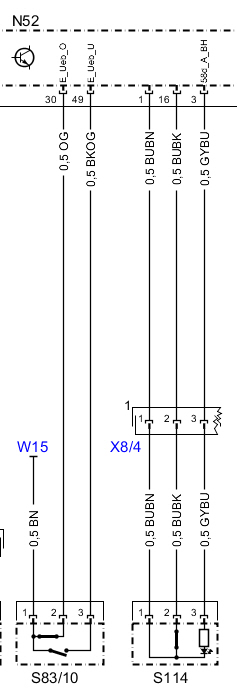

2.8.0.1 Schalter Beladehilfe S114:
2.8.0.2 Hydraulikzylinder Beladehilfe aus-, einbauen:

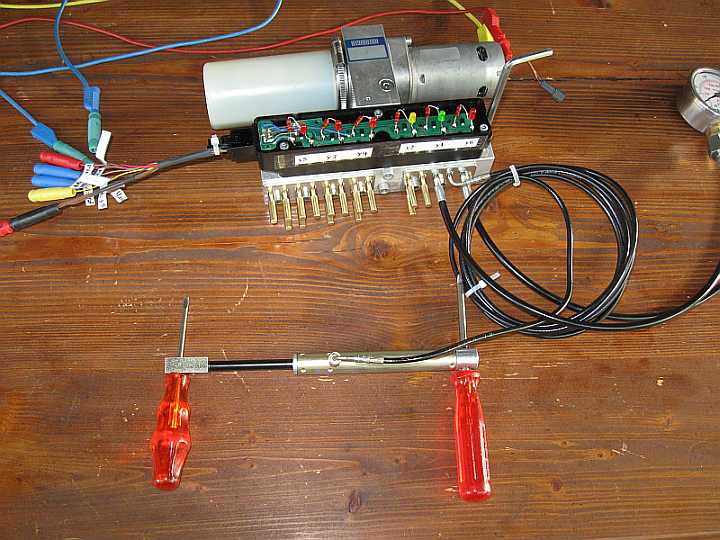

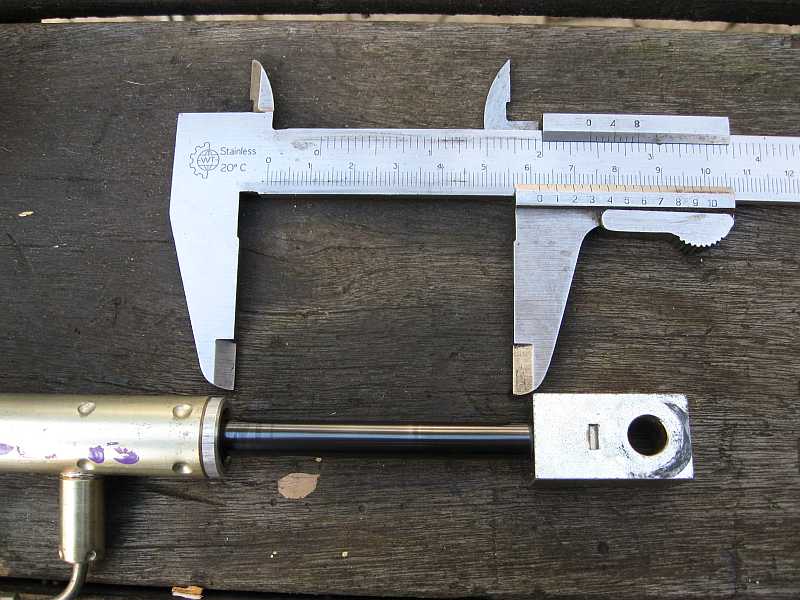

2.8.1 Test Beladehilfzylinder:

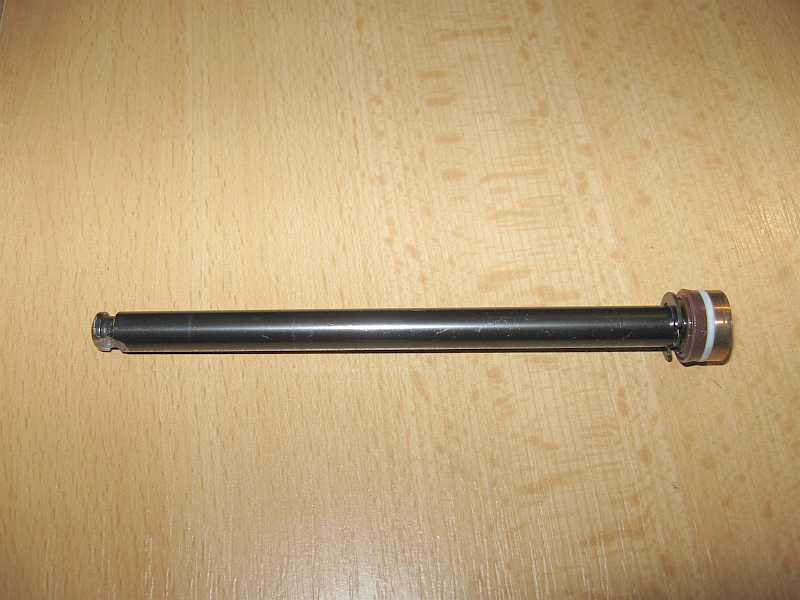

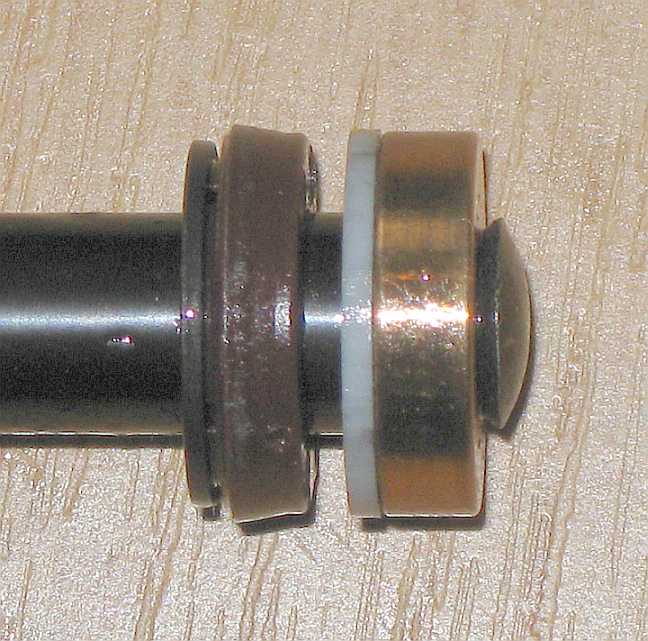

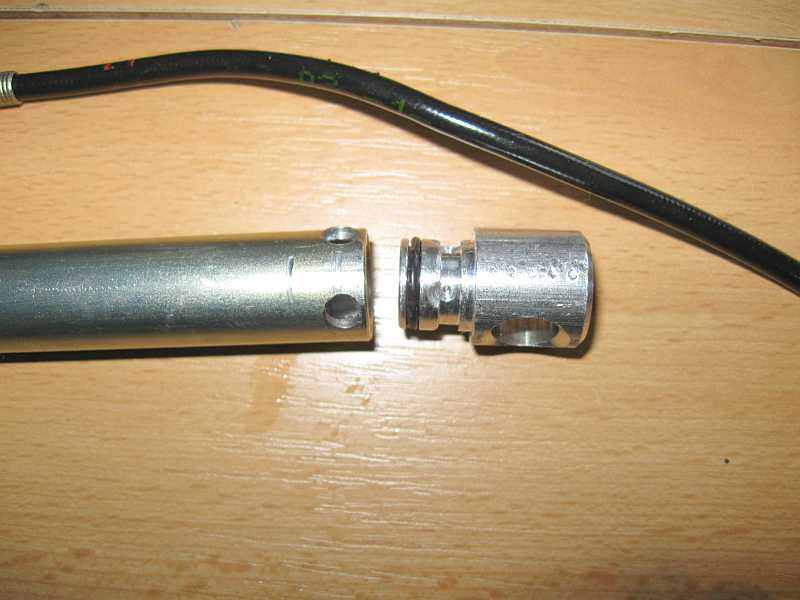

2.8.2 Beladehilfzylinder zerlegt:
2.9 HZ Heckdeckelfernschließung:
zurück zur Übersicht Heckdeckel

Stichwörterverzeichnis Dach

zurück zur Gesamt-Übersicht Variodach R230 :
Übersicht: Systembauteile Vario-Dach: GF77.39-P-9999R

Übersicht: Funktionen Vario-Dach: GF77.39-P-0999R

Suchhilfe Schaltpläne Typ 230: OV00.01-P-1901KA
1.3 Hydraulikleitung und Minimess-Stecksystem: top

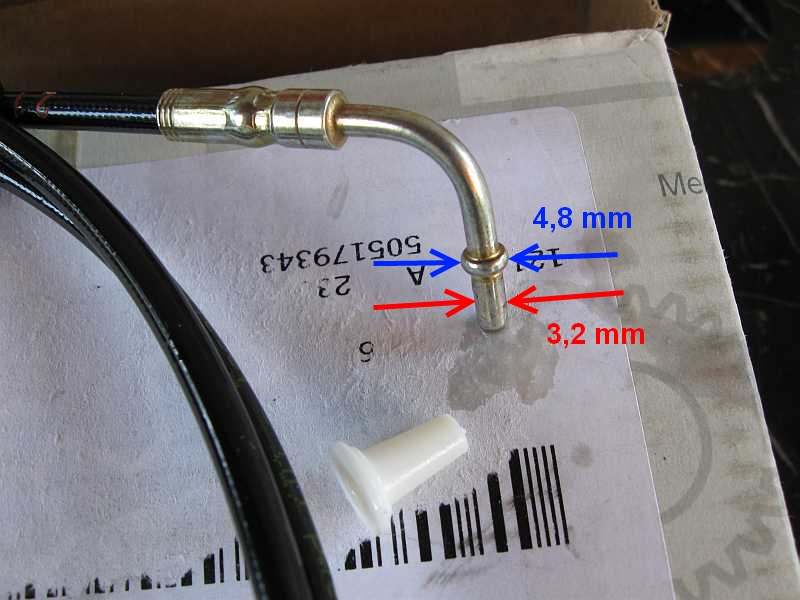

Als Hydraulikleitung wurde von Fa. Hörbiger der Druckschlauch Cooper Standard Tecalan AF 1.8 , z.B. vom 11.08.2004, DN2 (Standard 630) verwendet.
Außendurchmesser 4,7 mm mit Polyamidumhüllung, Innenrohr Polyamid 1,8 mm, Polyestergeflecht als Druckträger, Ummantelung aus Polyurethan.

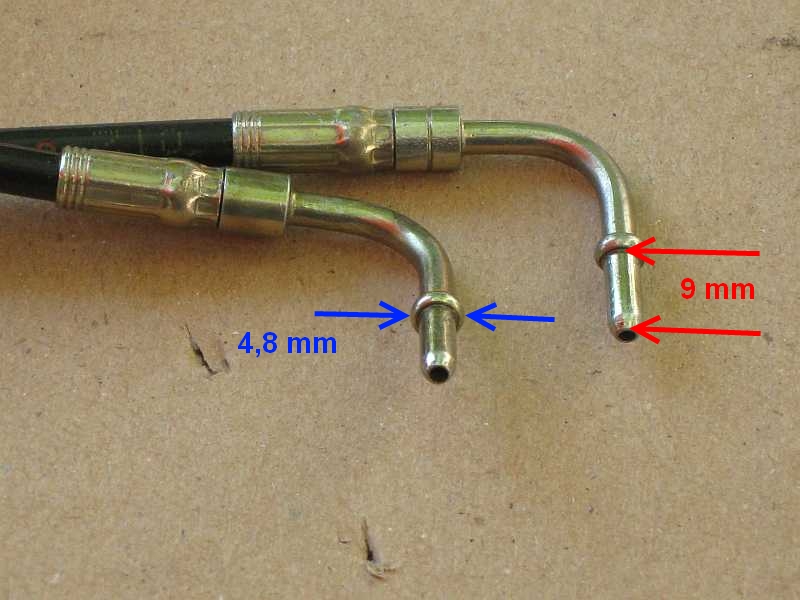

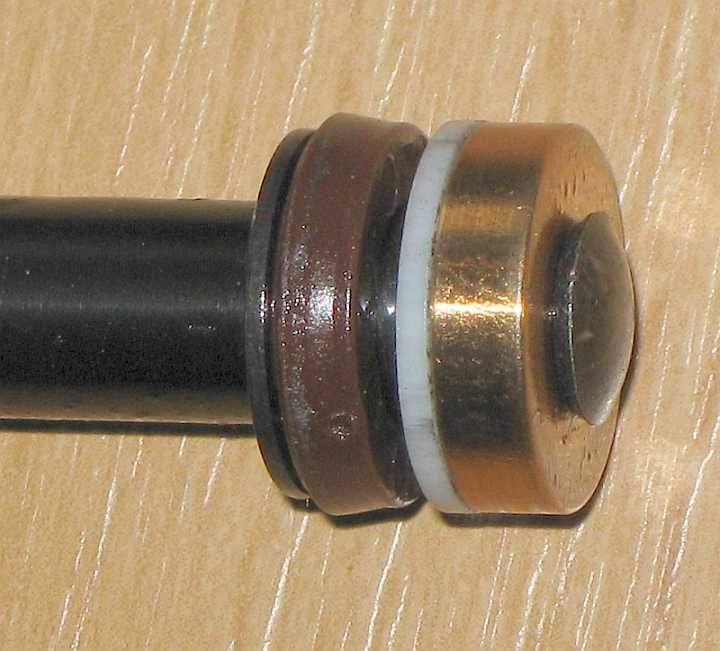

Verwendet wird der aufgepresste Minimess-Steckanschluss, der in die Anschlüsse des Ventilblockes passt. Außendurchmesser: 3,2 mm, bis zur
Verdickung: 9 mm, Verdickung Durchmesser: 4,9 mm, Verdickungsbreite: 1,7 mm . Der Anschluss am Druckzylinder ist drehbar.

Ich habe mir von der Fa. ICS-Schneider Messtechnik in 16562 Hohen Neuendorf und von der Fa. HSR GmbH in 85386 Eching/München einige
Minimess-Prüfleitungen anfertigen lassen, siehe hier.
SL55AMG SL55AMG

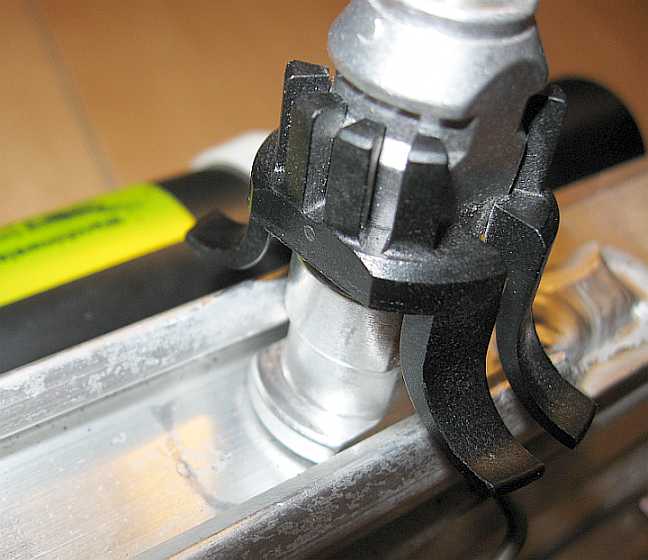

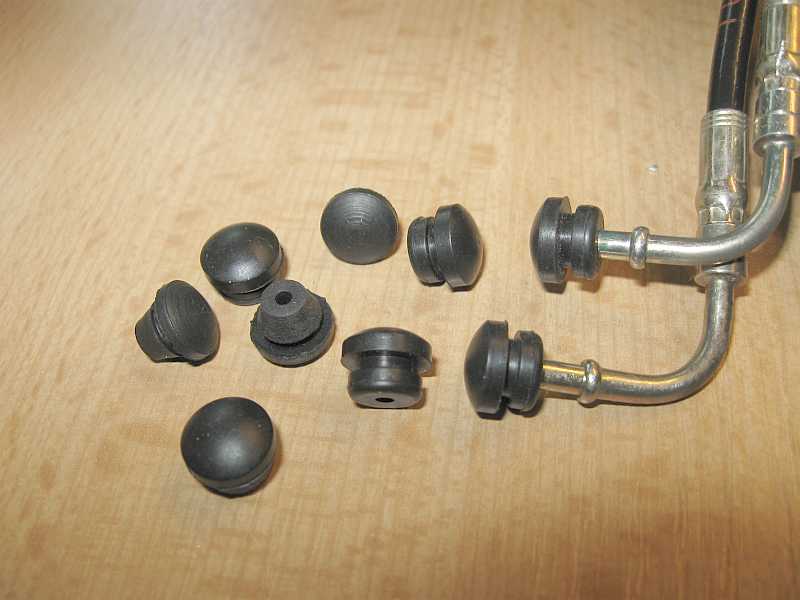

Meistens fehlen die Schutzkappen auf den Steckanschlüssen der Hydraulikzylinder. Mercedes hat diese Stopfen manchmal im Kleinteilelager.
Allerdings rutschen sie bei ölfeuchten Steckanschlüssen ab und quellen leicht. Von der Fa. Metten gibt es schwarze PVC-Kappen, die besser passen:
Art.Nr.: 01-01-008-003, Flexifit Kappe 3,0 innen x 10 mm, Mindestabnahme 100 Stck., 28,66 Euro inkl.Mwst. und Porto/Verpackung.
SL55AMG SL55AMG SL55AMG
1.4 verschiedene Hydraulikleitungen (Baukastensystem): top

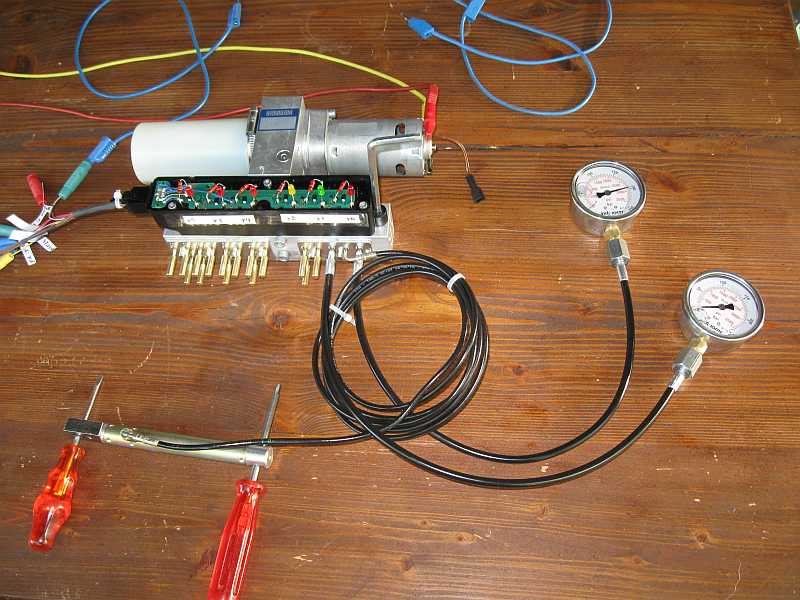

Von der Fa. HSR habe ich mir verschiedene, unterschiedlich lange Minimess-DN2-Leitungen mit M10x1- bzw. G1/4-Anschluss fertigen lassen.
Einzelheiten dazu sind hier: Überrollbügel - UVS - Druckmessung .
2. Hydraulikzylinder (mit Leitungen): top

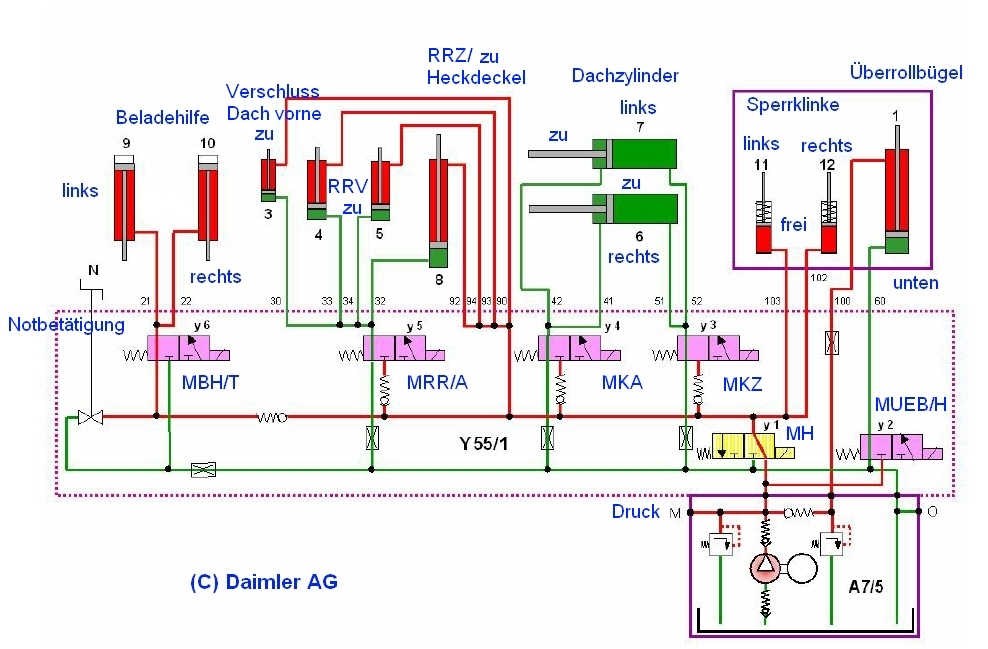

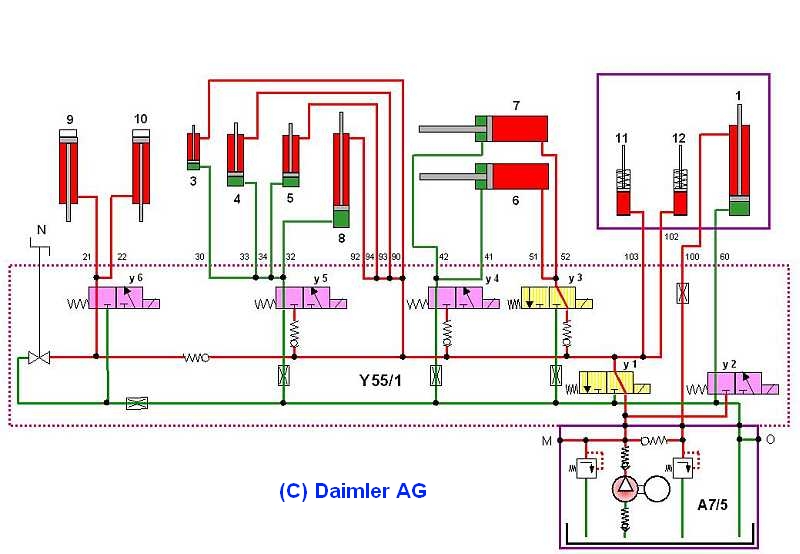

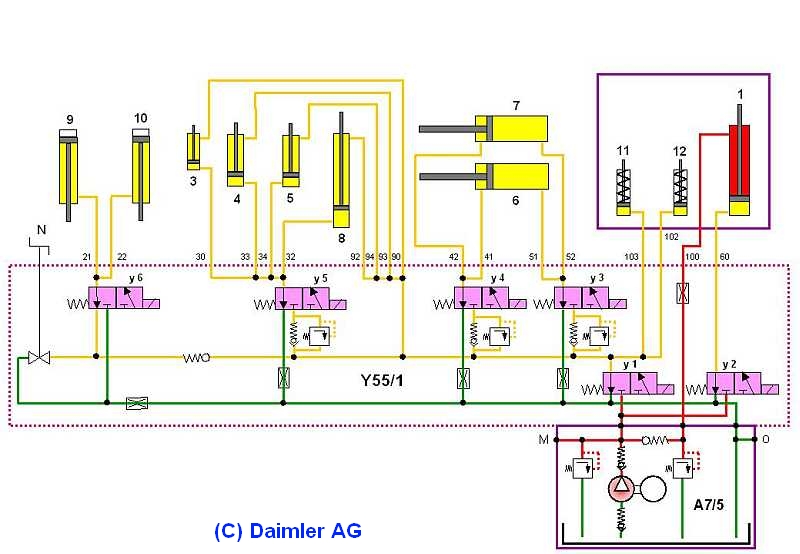

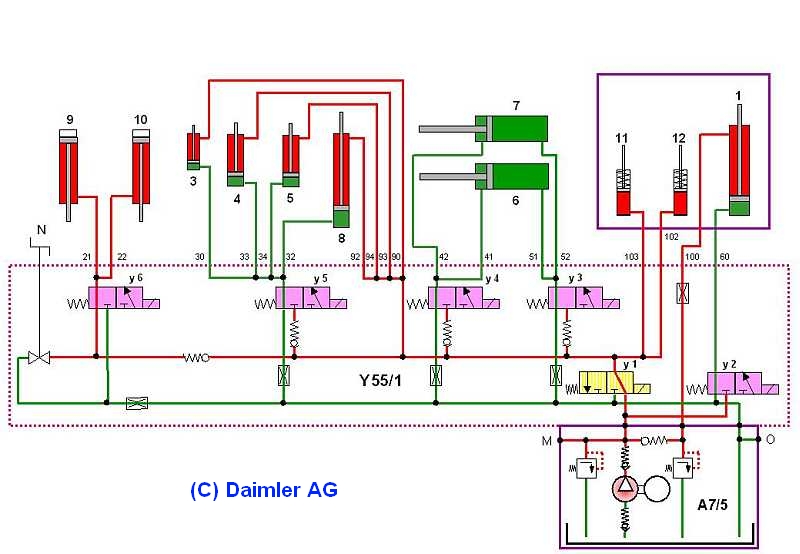

Durch die Verwendung von doppelseitig wirkenden Differenzialdruckzylindern wird bei der beidseitigen Druckbeaufschlagung die Krafteinwirkung auf den Verschluss verringert.
Die Bewegung des Hydraulikkolbens im Zylinder findet materialschonender statt (GF77.37-P-3091R).

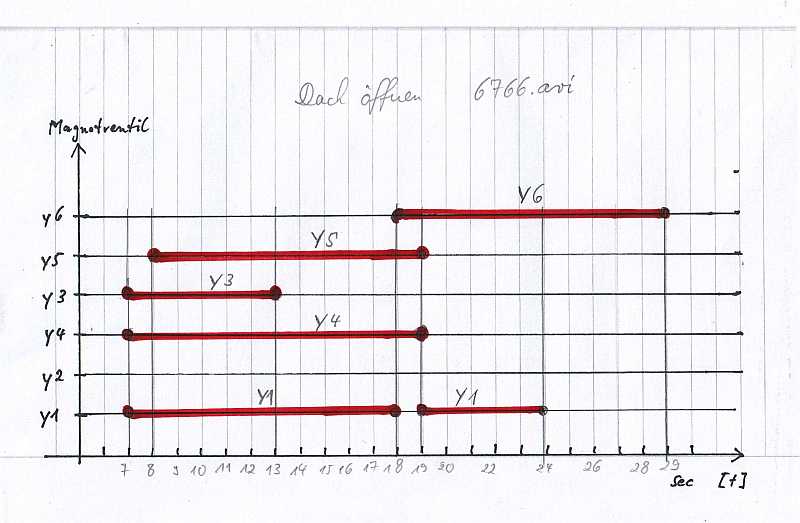

Die Magnetventile Y55/1y verbinden mit Ausnahme von Y55/1y4 (Dachzylinder, stangenseitig, 42/41) immer die Druckleitungen mit der Kolbenseite am Hydraulikzylinder.

Läuft der Pumpenmotor, wird die Leitung 100 mit dem Systemdruck von über 190 bar Druck beaufschlagt. Bei meinen Messungen an einer gebrauchten Pumpe sank nach
Abschalten des Pumpenmotors der Druck auf etwa 55 bar ab und blieb auch über 24 Stunden bestehen.

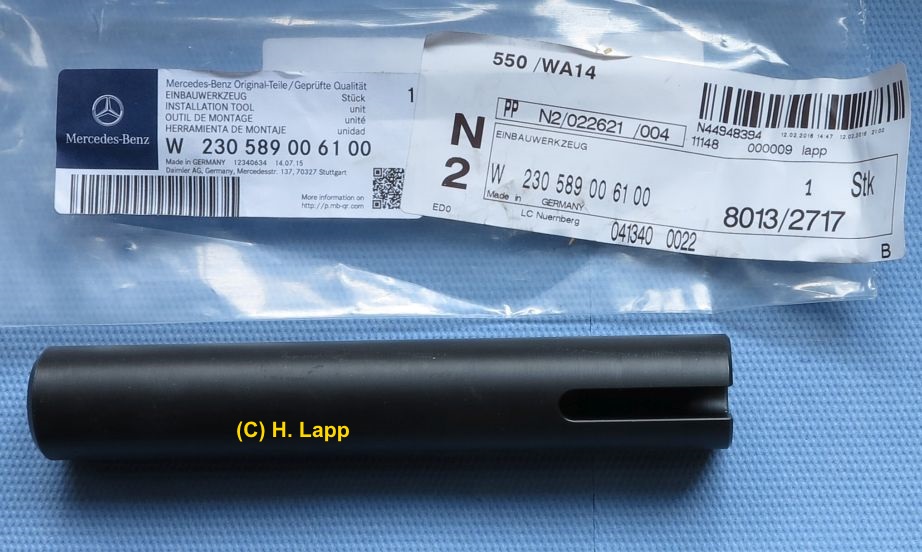

Achtung: Die Stangendichtung wird beschädigt, wenn bei ausgebautem Hydraulikzylinder die Kolbenstange unter Druck ohne externen Anschlag ganz ausfährt.
Kabelbinder für die Hydraulikleitungen müssen wieder am gleichen Platz angebracht werden.
2.0.1 Hydraulikzylinder ersetzen / entlüften: top

Im SL-Forum wurde von Fred am 16. Juli 2020 auf die Firma https://cabriolethydraulics.com/products-services/vario-roof-front-latch-cylinder-fix/ hingewiesen.
Diese Firma repariert die Hydraulikzylinder und setzt spezielle Schlauchverbinder ein. So braucht man nicht die ganze Leitung auswechseln.

Achtung: Leitung 100 ist permanent mit dem hohen Systemdruck bzw. mit einem Restdruck von etwa 55 bar beaufschlagt.

Wichtig: Wird beim Variodach ein Hydraulikzylinder ersetzt, so ist bei der ersten Betätigung Vorsicht geboten und
folgende Hinweise (in der Diagnose aufgeführt) sind zu beachten. Der Hinweis steht aber nicht im WIS.


Es wurde z.B. der Differenzial-Hydraulikzylinder (Rohrrahmenverschluss rechts) Nr. 5 wegen
einer inneren Undichtigkeit erneuert. Die erste Dachbetätigung muss so durchgeführt werden, dass sich der Zylinder nicht bewegt und er zunächst nur entlüftet wird.

Ein mit eingefahrener Stange eingebauter Hydraulik-Zylinder (Dach offen und abgelegt) muss also zuerst 10 s lang in Öffnungsrichtung auf der
Stangenseite mit Druck beaufschlagt werden. Es wird die Hydraulikpumpe eingeschaltet und das Hauptmagnetventil MH Y55/1y1 bestromt.
Dann sind die Zylinder 3,4,5,8,9 und 11,12 auf der Stangenseite mit Druck beaufschlagt.

Ein mit ausgefahrener Stange eingebauter Dach-Zylinder (Dach geschlossen) muss zuerst 10 s lang in Schließrichtung sowohl auf Kolbenseite als
auch auf Stangenseite mit Druck beaufschlagt werden. So werden die Zylinder für eine sichere Funktion entlüftet. Durch eine mehrfache
Dachbetätigung werden die restlichen Lufteinschlüsse ausgespült.
SL55AMG
2.1 Vergleichsliste Hydraulikzylinder Mercedes - Hörbiger top

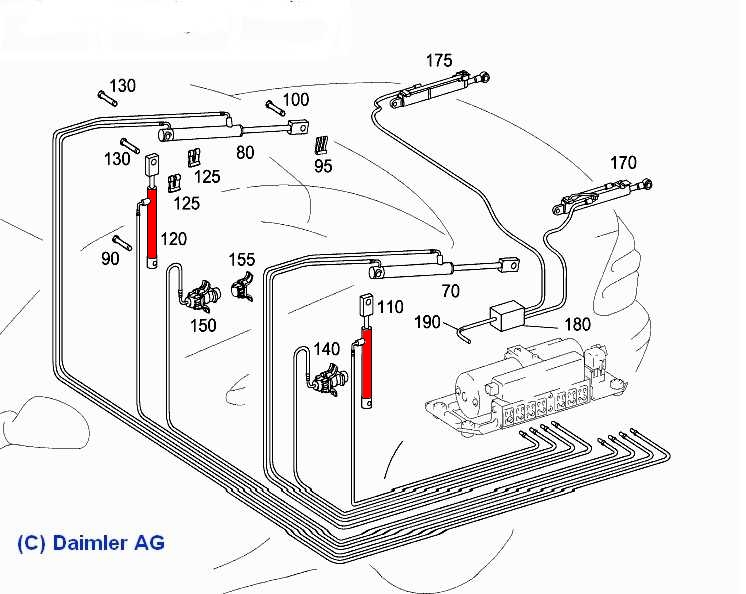

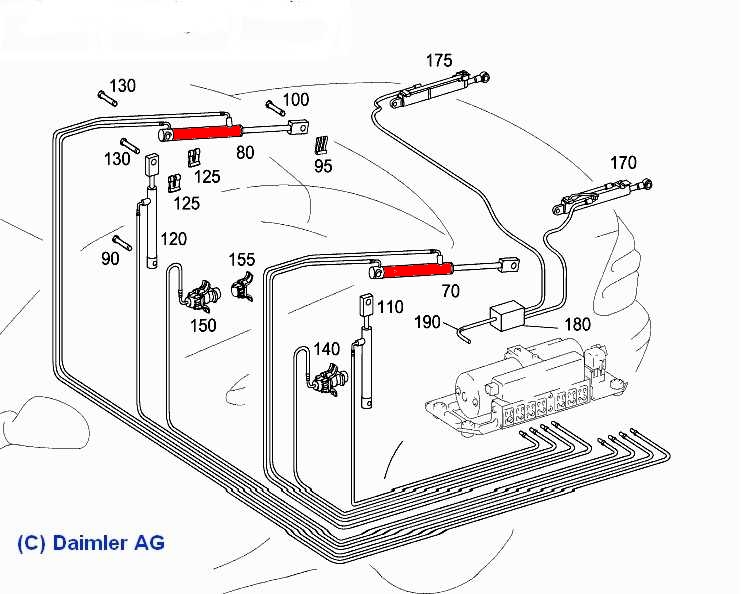

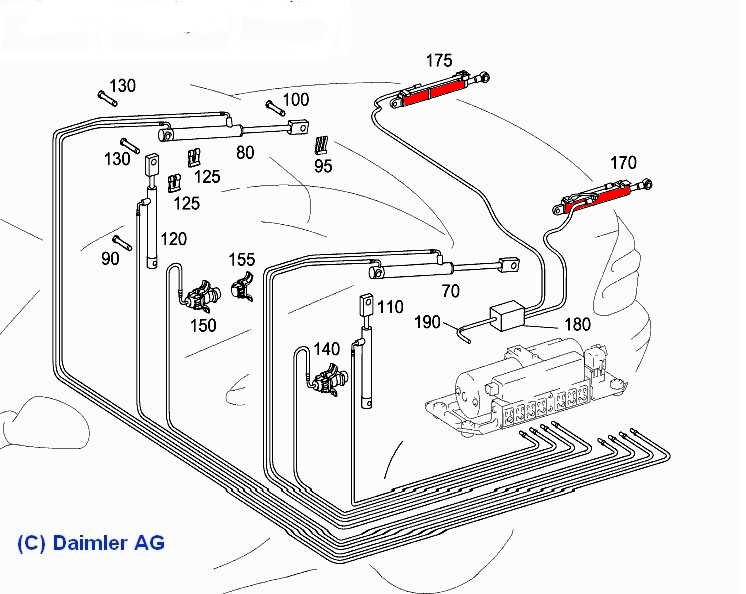

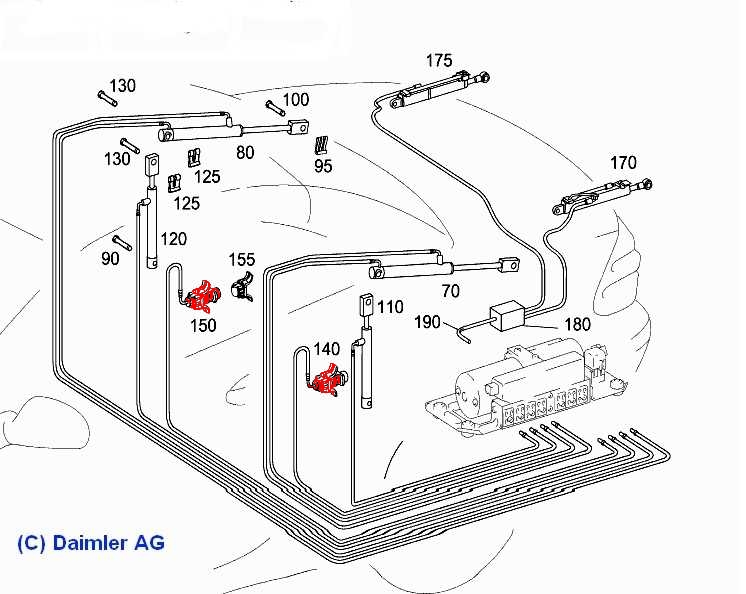

EPC-Net: Gruppe 80/180/6,7,8: Alle Zylinder werden mit Leitung zur Pumpe geliefert!

Zylinderbezeichnung HB = Fa. Hörbiger, Teilenummer, X = Endnummer: -002. Die Endnummer X ist bei Hydraulikzylinder von 2004 durch -003 ersetzt.
Die Zahlen sind die Anschluss-Nummern der Leitungen: Zwei Leitungen = Differenzialzylinder , eine Leitung einfach
A2308000872 - HB70085-00X - 30,90 - Verschluss Variodach vorne
A2308000972 - HB70223-00X - 34,94 - Verschluss Rohrrahmen links
A2308001072 - HB70224-00X - 33,93 - Verschluss Rohrrahmen rechts

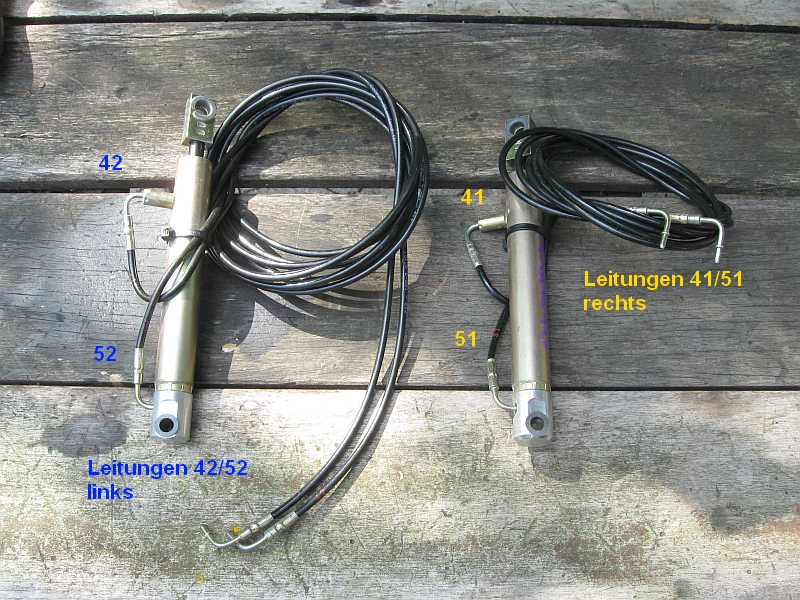

A2308001172 - HB70071-00X - 42,52 - Dach links
A2308001272 - HB70192-00X - 41,51 - Dach rechts
A2308001372 - HB70059-00X - 32,92 - Rohrrahmen

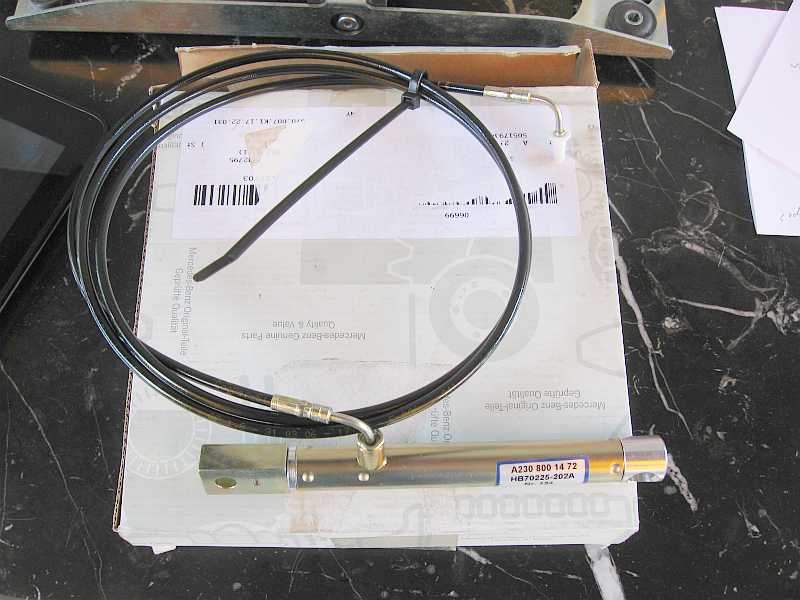

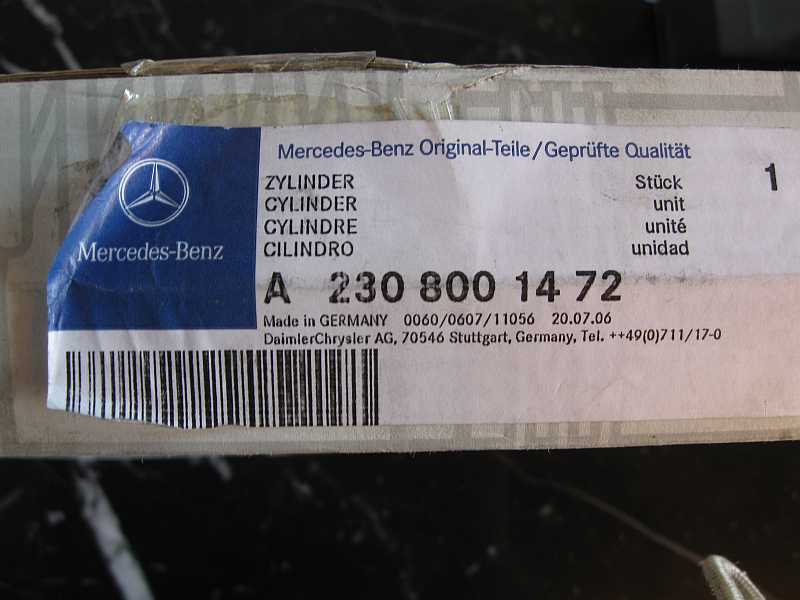

A2308001472 - HB70225-00X - 21 ---- Beladehilfe links
A2308001572 - HB70226-00X - 22 ---- Beladehilfe rechts
A2308001672 - HB70222-00X - 103 --- Sperrklinke links
A2308001772 - HB70221-00X - 102 --- Sperrklinke rechts
A2308001872 - HB70086-00X - 60,100-Überrollbügel

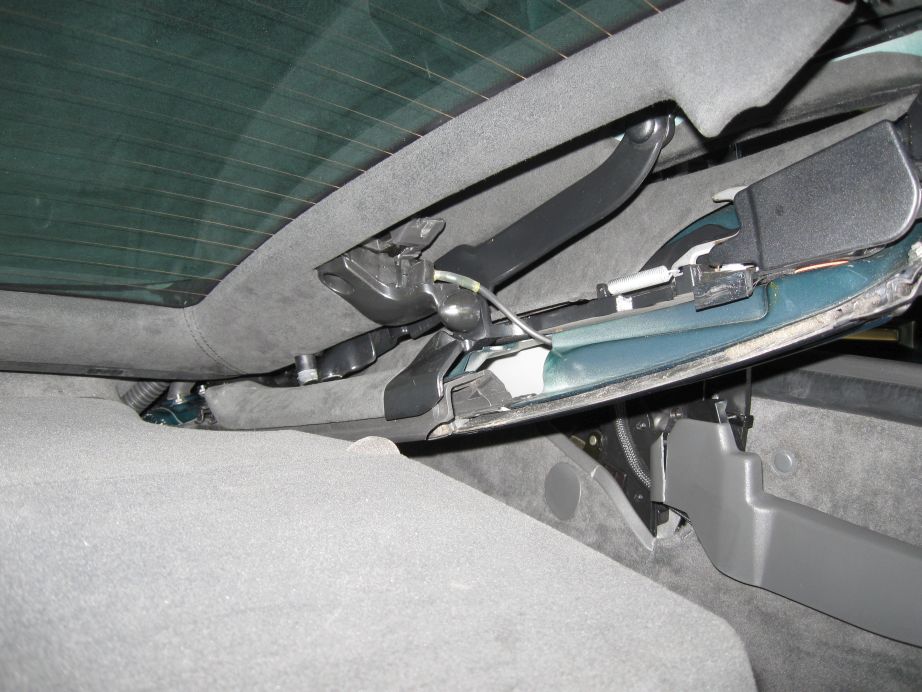

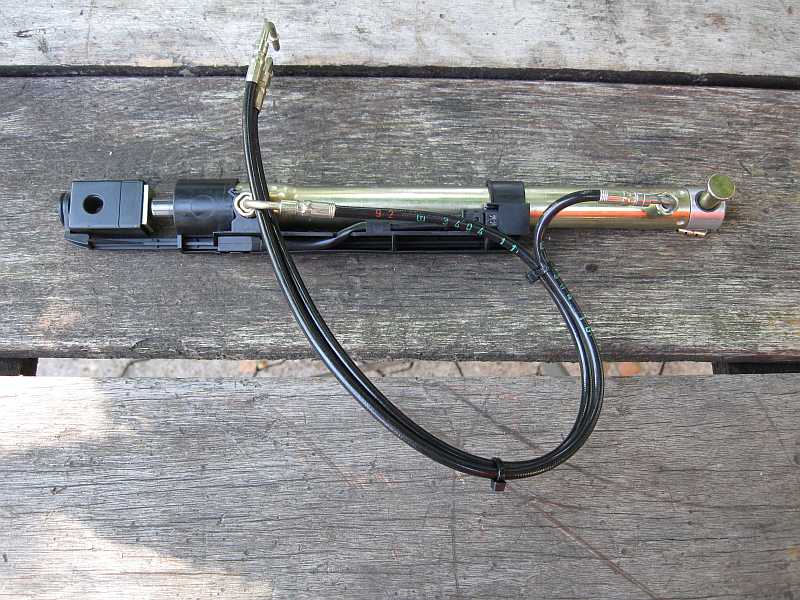

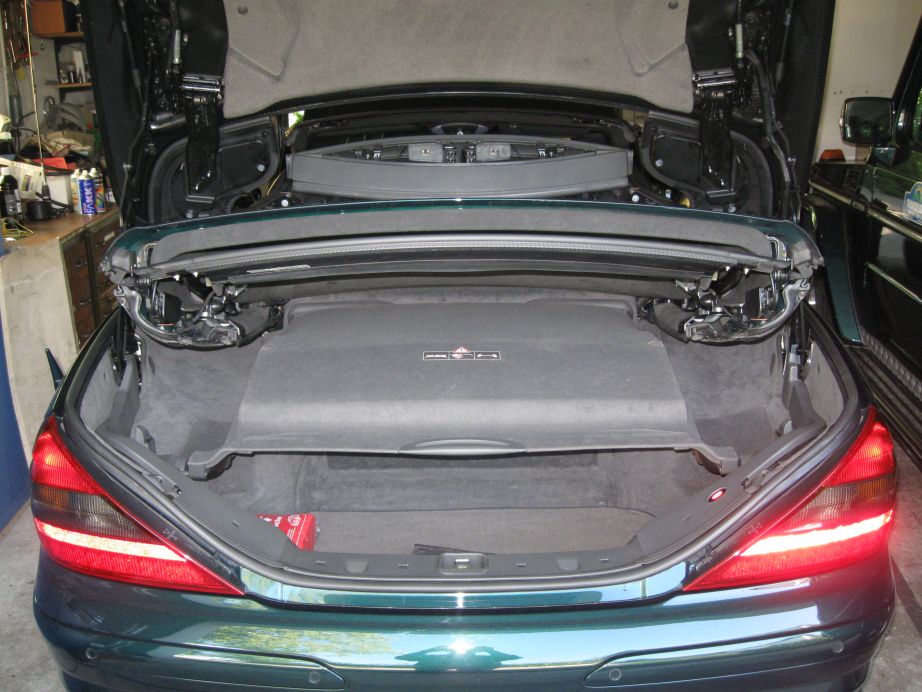

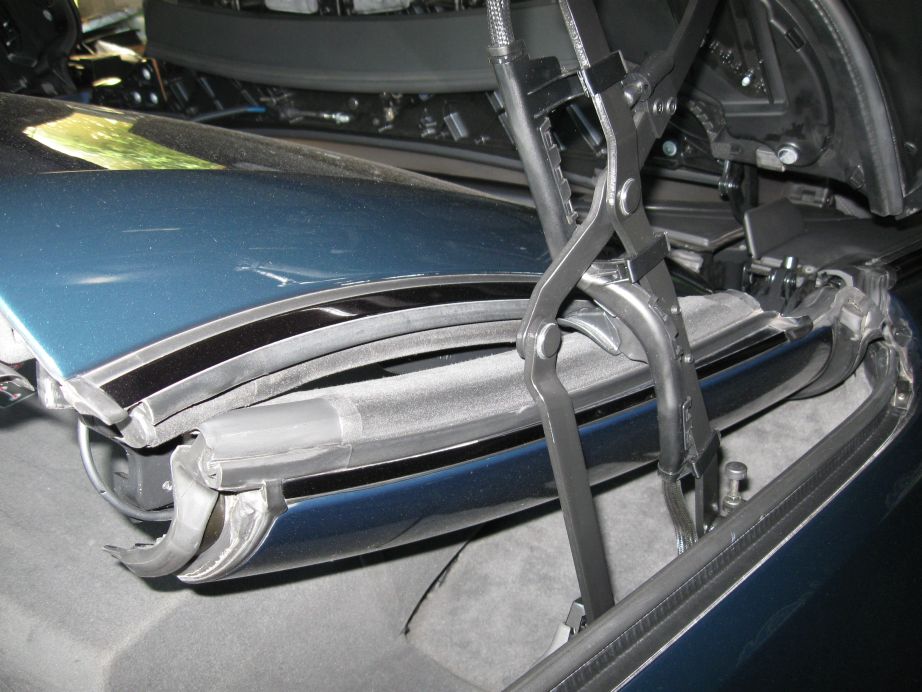

2.2 Hydraulikzylinder Rohrrahmen-/Heckdeckel-Betätigung: top

Übersicht: 230.### 1# bis Modelljahr 2008: GF77.37-P-3081R

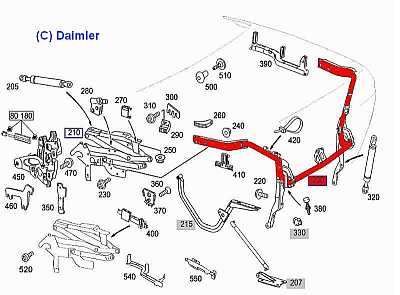

Anordnung: Ein Hydraulikzylinder A2307500136 im Kofferraum an der linken Seite der Ersatzradmulde.
An der rechten Seite befindet sich eine Gasdruckfeder (EPC-Bild-Nr. 320), die passiv mitläuft.

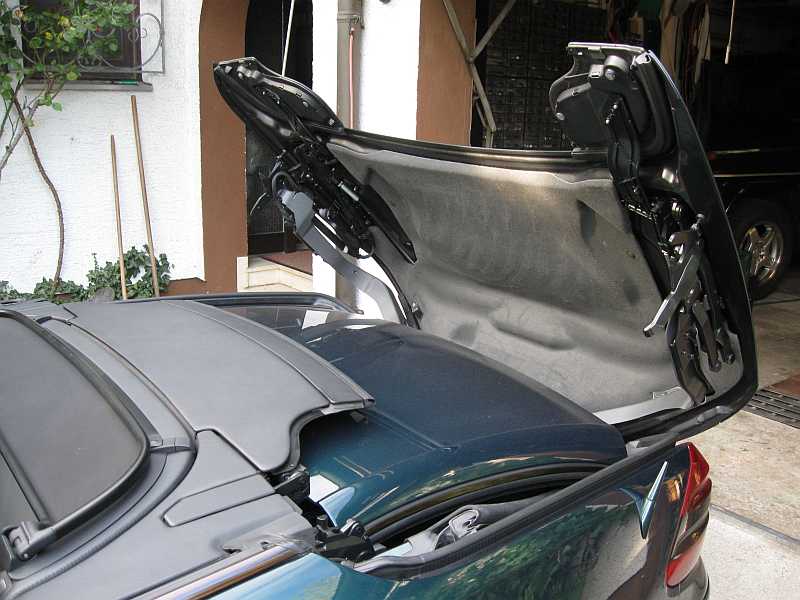

Aufgabe: Entgegen der Fahrtrichtung den Heckdeckel mit Rohrrahmen (EPC-Bild-Nr. 200) aktiv aufstellen oder aktiv schließen.

Auch die am Rohrrahmen befestigte Heckschlossmulde wird mit angehoben. Am Rohrrahmen ist auf beiden Seiten
das 7-Gelenk-Scharnier Bild-Nr. 210 (scherengitterartig) angeschraubt. Siehe auch Scherengitter.
SL55AMG SL55AMG SL55AMG
Aufbau: Differenzialdruckzylinder (8), Magnetventil y5, Anschluss am Ventilblock: kolbenseitig: Leitung 32, stangenseitig: Leitung 92.
Funktion: Der Rohrrahmen hebt sich mit dem Heckdeckel beim Ausfahren der Kolbenstange, wenn das Magnetventil y5 bestromt wird
und der Systemdruck kolbenseitig wirkt.

Koppelung: Die Hydraulikzylinder 3 (Verschluss Drehfalle Dach), 4 und 5 (Rohrrahmenverriegelung) und 8 (Rohrrahmen Heckdeckel) werden
gleichzeitig über das Magnetventil y5 mit Druck beaufschlagt.

Endschalter: S119 : Massesignal bei geöffnetem Rohrrahmen.
SL55AMG SL55AMG SL55AMG

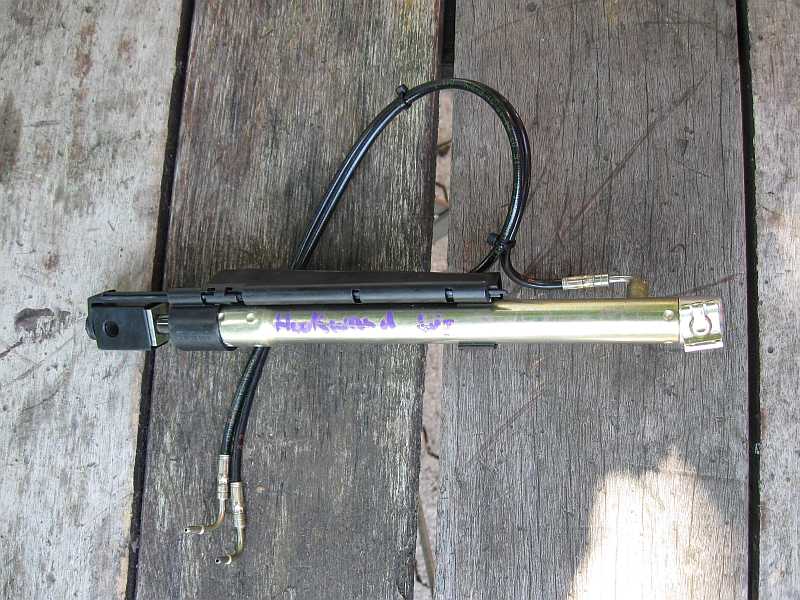

2.3 Hydraulikzylinder Rohrrahmenverschluss links und rechts Heckdeckel: top

EPC-Net: Gruppe 80/180/8

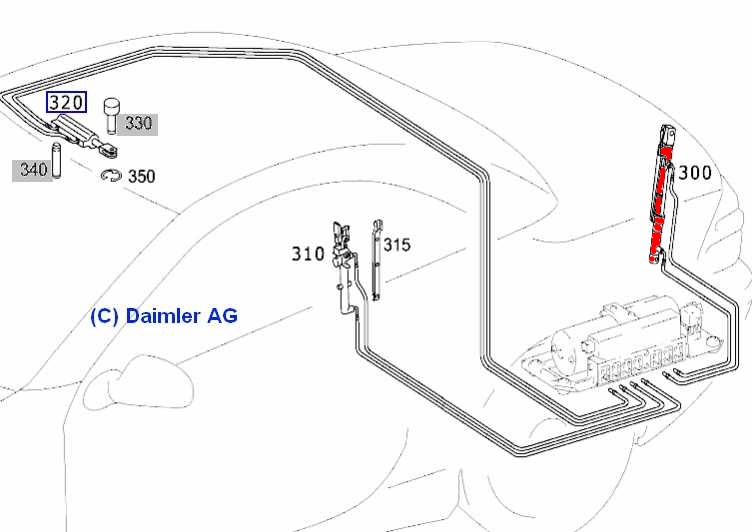

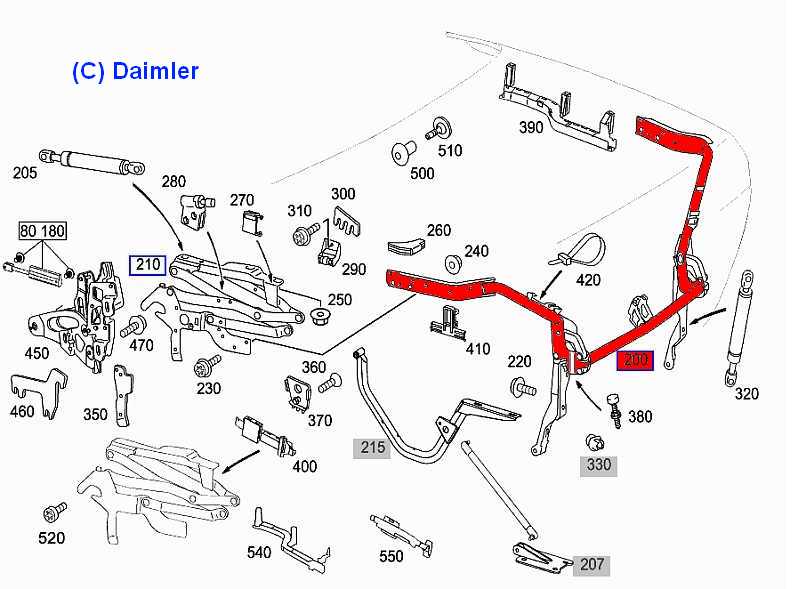

EPC-Bild 300: Heckdeckelantrieb links: HB70059-00X: A2308001372

Hydraulikzylinder Heckdeckel/Rohrrahmenbetätigung aus-, einbauen: AR77.37-P-3550R

techn. Daten: Kolbendurchmesser: 15 mm, Stangendurchmesser 10 mm, Hub 137,7 mm
Maße Mittelpunkt Befestigungsösen oben/unten: eingefahren: 255,3 mm +0,7/-1,5 mm, ausgefahren: 393 mm +0,5/-1,5mm
SL55AMG SL55AMG SL55AMG
Übersicht: GF77.37-P-3061R

Anordnung: Im Kofferraum oberhalb des rechten und linken Radkastens.

Aufgabe: Die Verschlüsse für den Rohrrahmen werden ver- bzw. entriegelt.

Aufbau: doppelt wirkender Differenzialzylinder (stangen- und kolbenseitiger Druckanschluss:
Rohrrahmenzylinder links (4): Anschluss am Ventilblock 33/93:
Rohrrahmenzylinder rechts (5): Anschluss am Ventilblock 34/94:
Kolbendurchmesser 13,5 mm, Stangendurchmesser 9 mm, Hub 52 mm, Bremskraft F = 250 N ,

Funktion: Der linke und rechte Rohrrahmenverschluss werden beim Ausfahren der jeweiligen Kolbenstange der Zylinder (4,5) entriegelt,
wenn das Magnetventil y5 bestromt wird. Der Systemdruck wirkt kolbenseitig.

Koppelung: Die Hydraulikzylinder 4 und 5 (Rohrrahmenverriegelung), 3 (Verschluss Drehfalle Dach) und 8 (Rohrrahmen Heckdeckel) werden
gleichzeitig mit Druck über das Magnetventil y5 beaufschlagt. br>
Endschalter: S118/1 und S118/2
SL55AMG

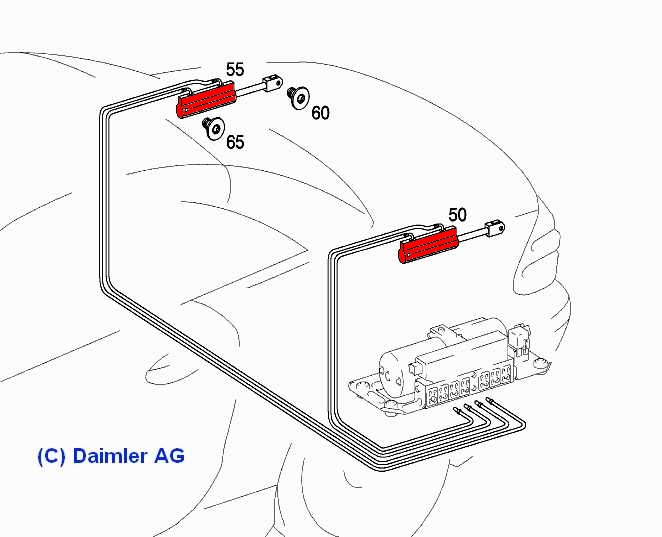

EPC-Net: Gruppe 80/180/6:

EPC-Bild Nr. 55: Hydraulikzylinder Verschluss Rohrrahmen rechts: HB70224-00X: A2308001072
EPC-Bild Nr. 50: Hydraulikzylinder Verschluss Rohrrahmen links: HB70223-00X: A2308000972

Hydraulikzylinder Verschluss Rohrrahmen / Heckdeckel aus-, einbauen: AR77.37-P-3540R
SL55AMG

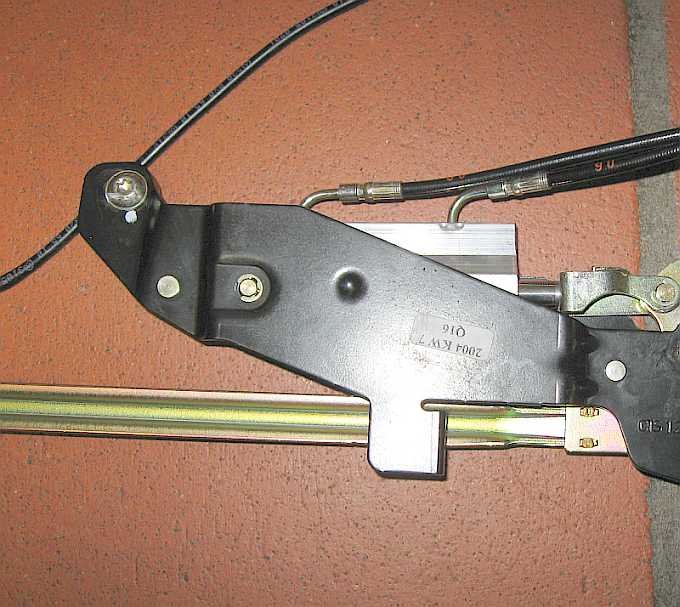

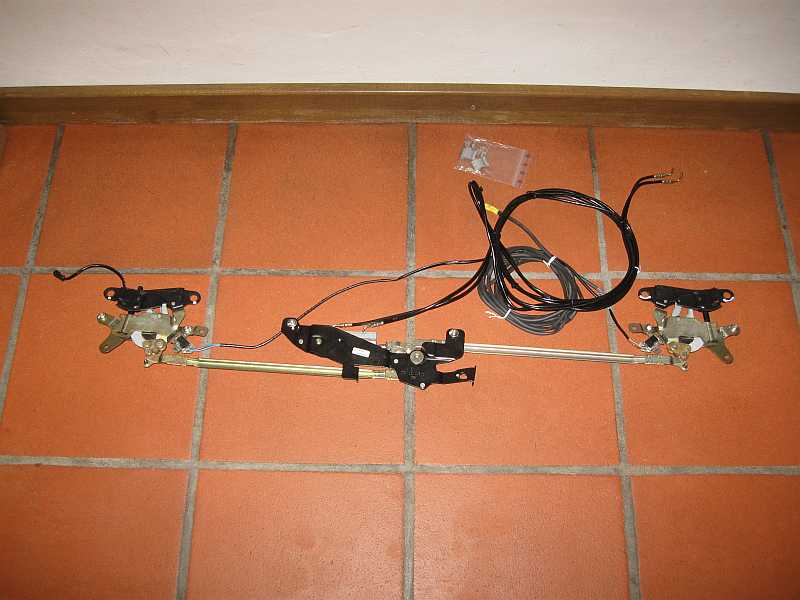

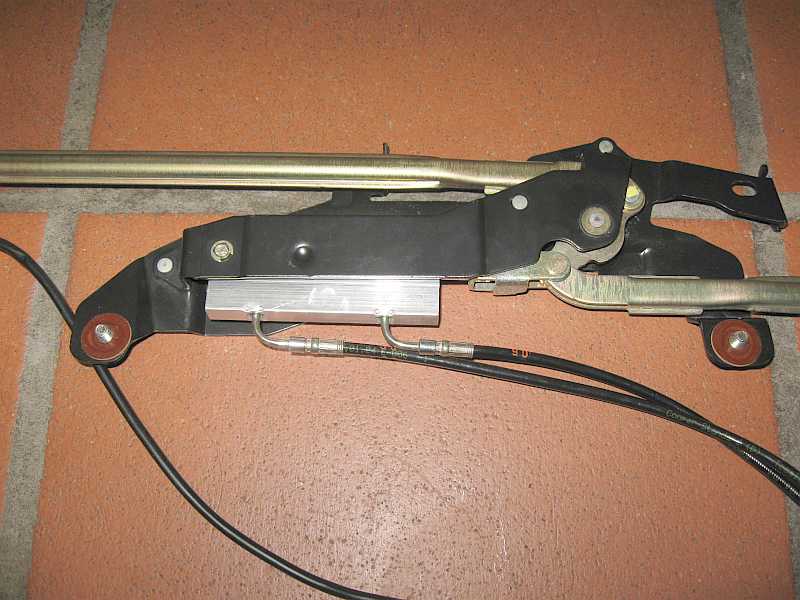

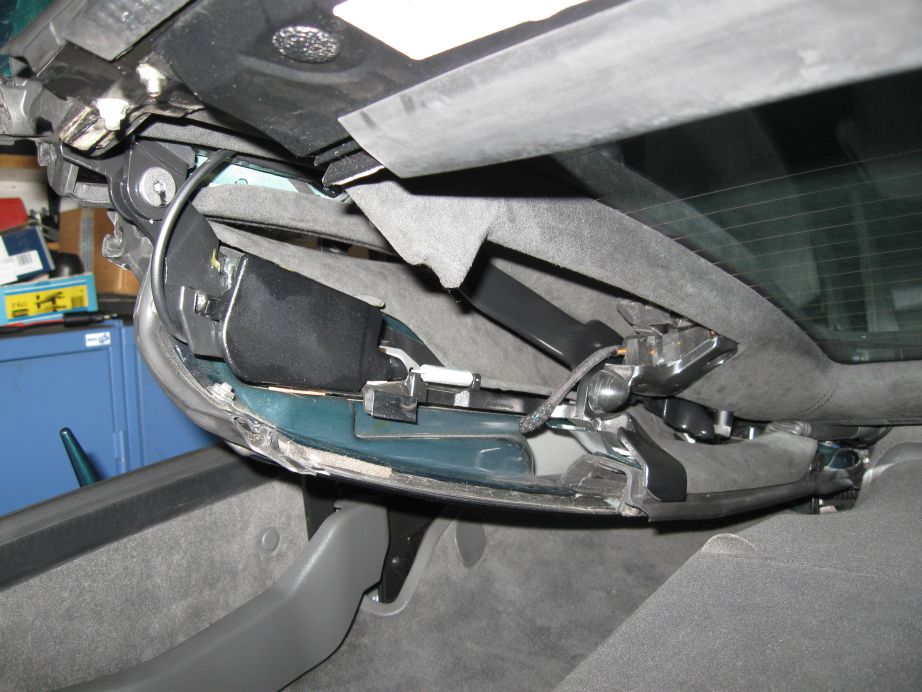

2.4 Hydraulikzylinder Verschluss Dach vorne (Verriegelung Drehfallen): top

siehe Aufbau Dach und Test ausgebauter Dachverschluss
Übersicht: GF77.37-P-3031R

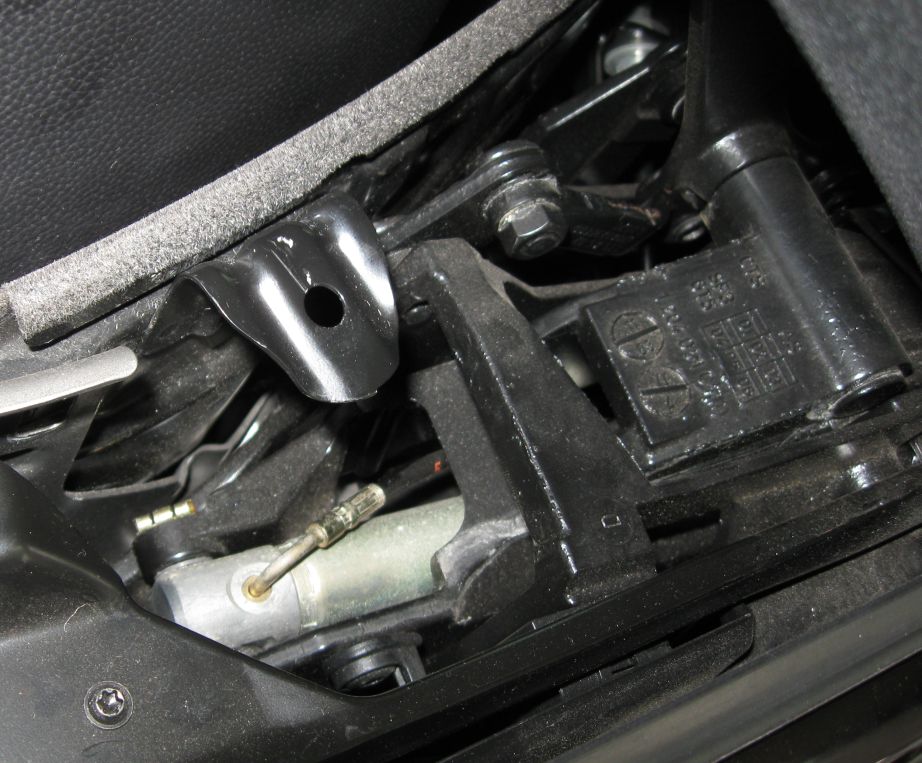

Anordnung: Der Hydraulikzylinder (3) für die Verschlussbetätigung befindet sich mittig in der Umlenkmechanik im Variodach vorne. Er ist
hydraulisch mit dem Hydraulikzylinder (8) Rohrrahmen Heckdeckel und mit den Hydraulikzylindern (4,6) Rohrrahmenverschlüsse gekoppelt.
SL55AMG
Koppelung: Die Hydraulikzylinder 4 und 5 (Rohrrahmenverriegelung), 3 (Verschluss Drehfalle Dach) und 8 (Rohrrahmen Heckdeckel) werden
gleichzeitig mit Druck über das Magnetventil y5 beaufschlagt.

Aufgabe: Der Hydraulikzylinder (3) verriegelt bzw. entriegelt das Variodach über ein Gestänge vom Zylinder über einen Umlenkhebel
zu den Drehfallen links und rechts .
SL55AMG
Aufbau: Differenzialdruckzylinder :

Beim Ausfahren der Zylinderstange öffnen sich die Drehfallen.
Anschluss am Ventilblock: 90 (stangenseitig), 30 (kolbenseitig)

Kolbenstange 13,5 mm, Stangendurchmesser 9 mm, Hub 36 mm, Funktionsmaß Zylinder (zwischen Schloss- und Zylinderbohrung)
eingefahren: 130,5 mm( +-1 mm), ausgefahren am externen Anschlag: 168,8 mm (+1,4, -1,1)
SL55AMG SL55AMG SL55AMG SL55AMG
Endschalter Drehfalle Dach: s69/2 und s69/3
EPC-Net: Gruppe 80/180/8

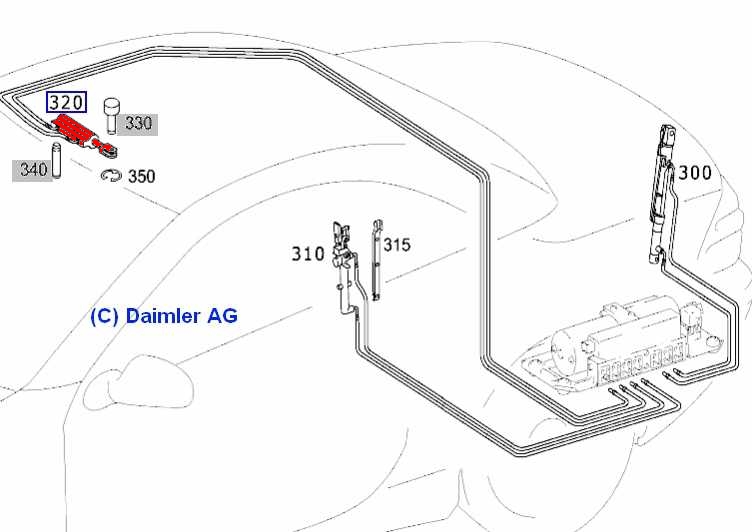

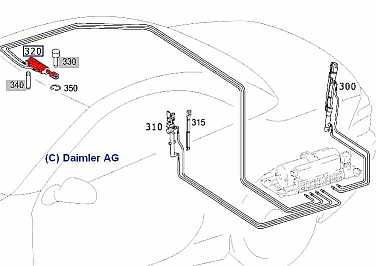

EPC-Bild 320: Verschluss Dach: HB70085-00X: A2308000872

Hydraulikzylinder am Verschluss vorn aus-, einbauen: AR77.37-P-3560R
Dazu gehören:
Verschluß am Vario-Dach vorn aus-, einbauen: AR77.33-P-3400R

Bowdenzüge für Verriegelung an der C-Säule einstellen: AR77.33-P-3470R

siehe Aufbau Dach und Test Dachverschluss
SL55AMG

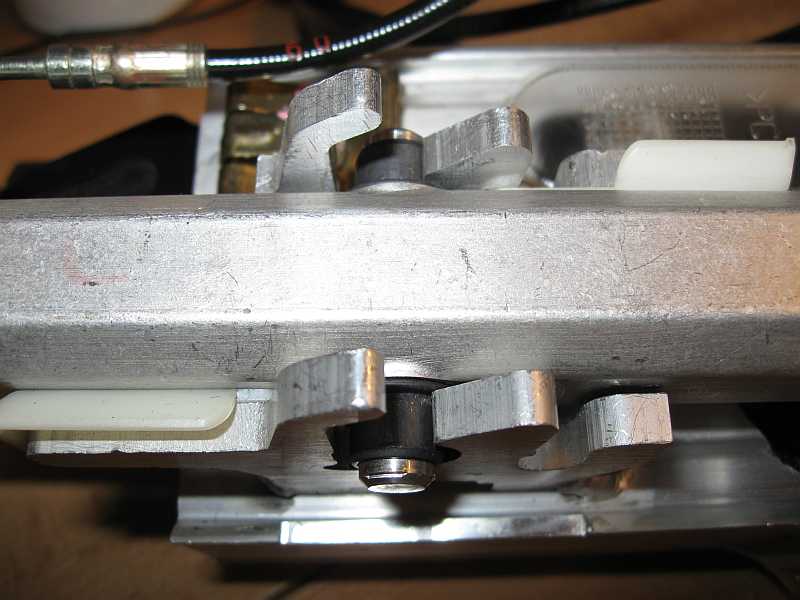

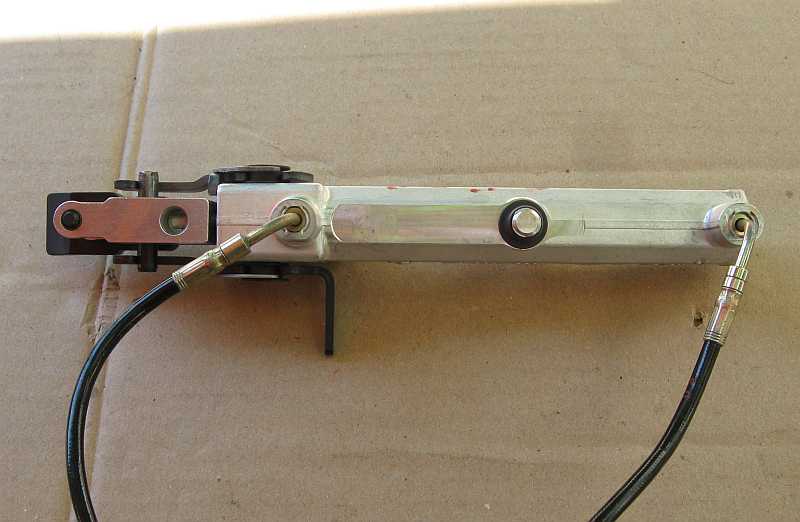

2.5 Hydraulikzylinder Überrollbügel: top

siehe auch Bericht Überrollbügel , EPC-Net: Gruppe 81/210/12, beim Fahrersitz eingeordnet.

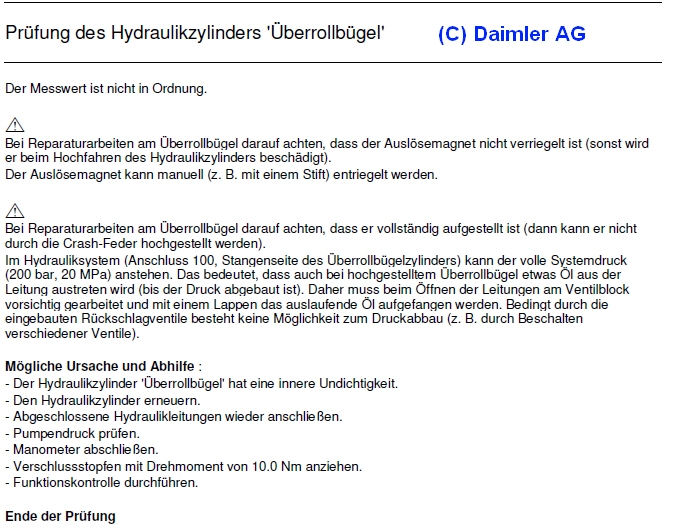

Wichtiger Hinweis in der Diagnose:

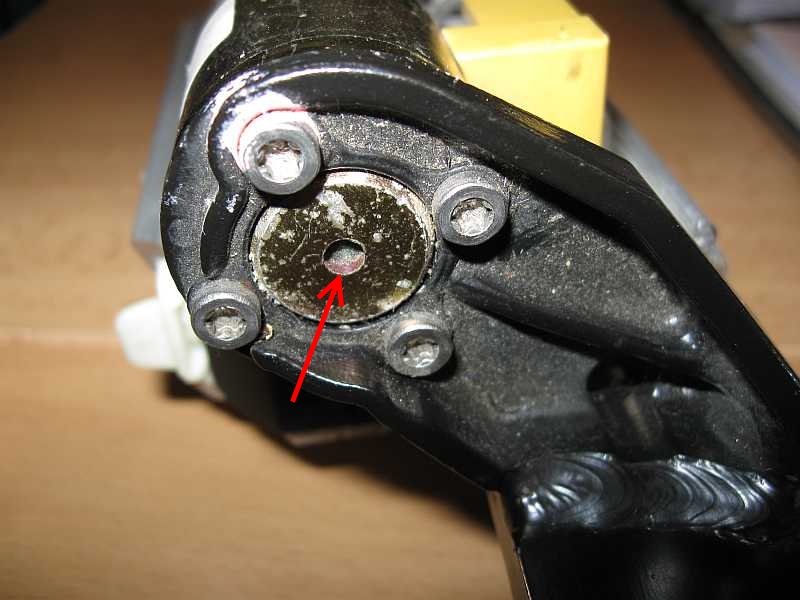

Bei Reparaturarbeiten am Überrollbügel darf der Auslösemagnet nicht verriegelt sein.
Er wird manuell mit einem Stift an der Oberseite des Elektromagneten entriegelt.
Den Überrollbügel bei Reparaturarbeiten immer vollständig aufstellen, dann kann er nicht
durch die Crash-Feder hochgestellt werden (sehr gefährlich)
.
SL55AMG SL55AMG
SL55AMG SL55AMG SL55AMG SL55AMG SL55AMG
Übersicht: GF91.53-P-2100R

Anordnung: GF91.53-P-2100-01R

In der Arbeitsanweisung vom 01.09.2013 falsch angegeben (nicht links, sondern rechts).

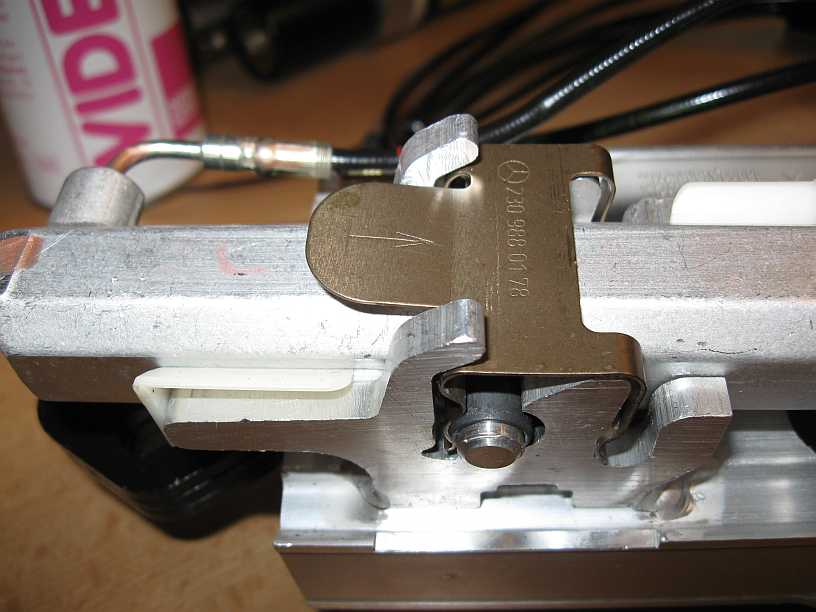

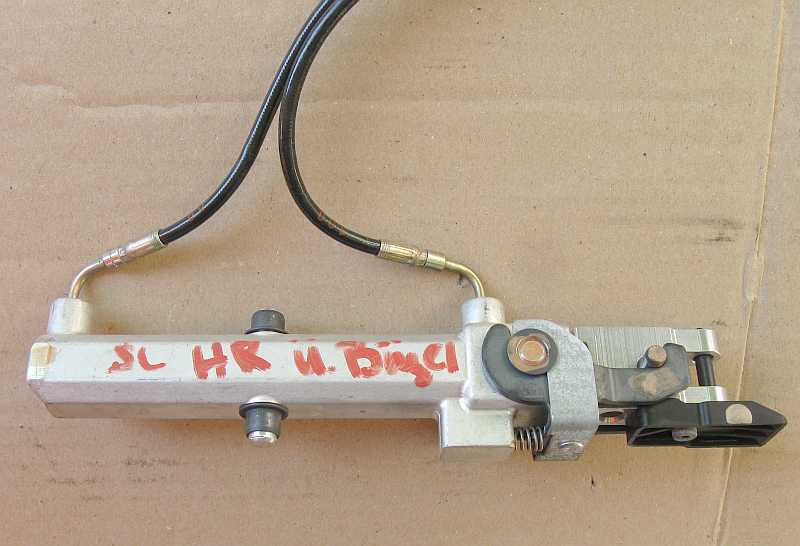

Der Hydraulikzylinder sitzt seitlich am rechten Abstützelement und wird mit einer
Klammer A2309880178 am Abstützelement gehalten (fehlt im 1. Bild).
SL55AMG SL55AMG SL55AMG SL55AMG
Funktion: siehe Überrollbügel.

Überrollbügel hydraulisch absenken:

Magnetventil MUEB/H y2 nicht bestromt. Magnetventil MH y1 bestromt. Sperrklinkenzylinder mit Druck beaufschlagt, Sperrklinken geben Zahnstangen frei.
Im Hydraulikzylinder (1) liegt stangenseitig permanent der Systemdruck an (Leitung 100). Die Kolbenstange wird eingefahren,
Magnetventil y2 nicht bestromt, über Leitung 60 fließt das Öl in den Rücklauf.
SL55AMG
Überrollbügel hydraulisch aufstellen:

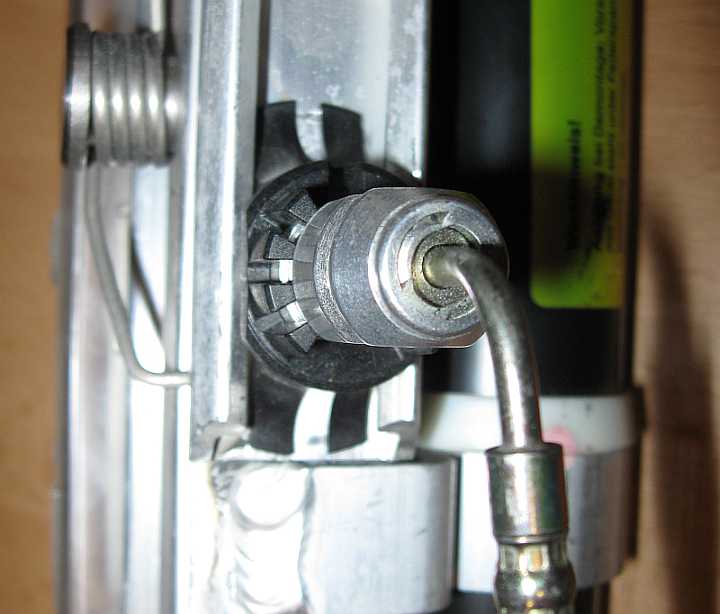

Magnetventil MH y1 bestromt, die beiden Sperrklinkenzylinder heben die Sperrklinke in jedem Abstützelement an der Zahnstange an.
Wird zusätzlich zum Magnetventil MH y1 das Magnetventil MUEB/H y2 bestromt, wird der Zylinder (1) kolbenseitig auch mit dem Systemdruck beaufschlagt
und fährt durch die größere Kolbenfläche die Stange des Hydraulikzylinders aus.
Der Überrollbügel wird aufgestellt (keine Crash-Funktion). Die Sperrklinken an den beiden Zahnstangen verhindern ein Absinken.

Der dabei entstehende stangenseitige Überdruck wird über die Leitung 100 und ein 0,4 mm Drosselventil durch das Überstromventil
im Pumpenblock in den Ölvorratsbehälter abgebaut (siehe auch Druckabbau Leitung 100 durch manuelles Niederdrücken des Überrollbügels).

Beim Öffnen der Leitung 100 am Ventilblock vorsichtig arbeiten und die drei Schrauben des Verschlussbleches zunächst nur soweit lösen, dass
der etwas herausgezogene Steckanschluss 100 den Druck entweichen lassen kann (mit Lappen abdecken).

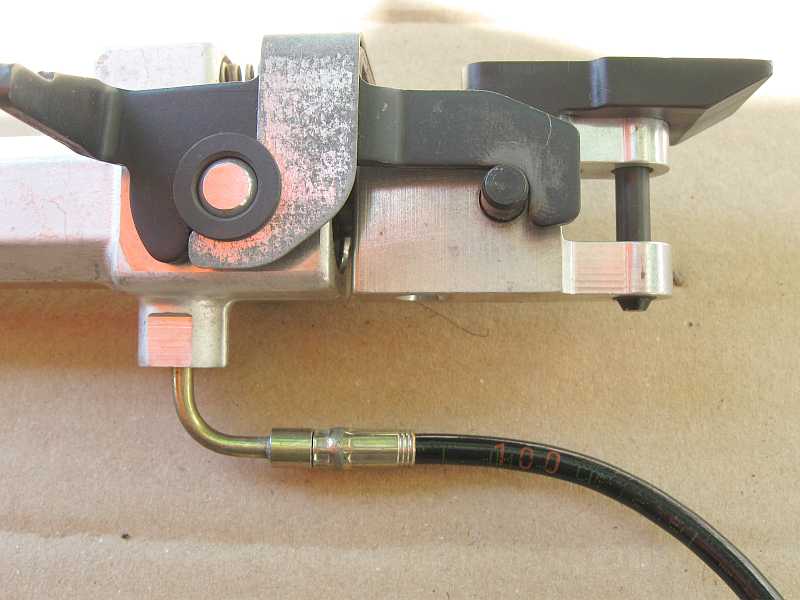

Endschalter S83/10: Differenzialzylinder, Anschlüsse am Ventilblock: 100 / 60, Magnetventil Y55/1y2,
Drossel 0,3 mm im Rücklauf, Kolbendurchmesser 14 mm, Stangendurchmesser 8 mm, Hub 112,5 mm

Anschluss am Ventilblock:

100 (stangenseitig permanent mit Druck beaufschlagt), Drossel 0,4 mm

60 (kolbenseitig), Überrollbügel manuell aufstellen = Druckbeaufschlagung kolbenseitig.

Funktionsmaß Bundbuchse (Mitte Zylinder) - Schlosssteg: eingefahren 129,5 mm, ausgefahren: 242 mm +- 1,7 mm
SL55AMG SL55AMG
EPC-Net: Gruppe 80/180/8

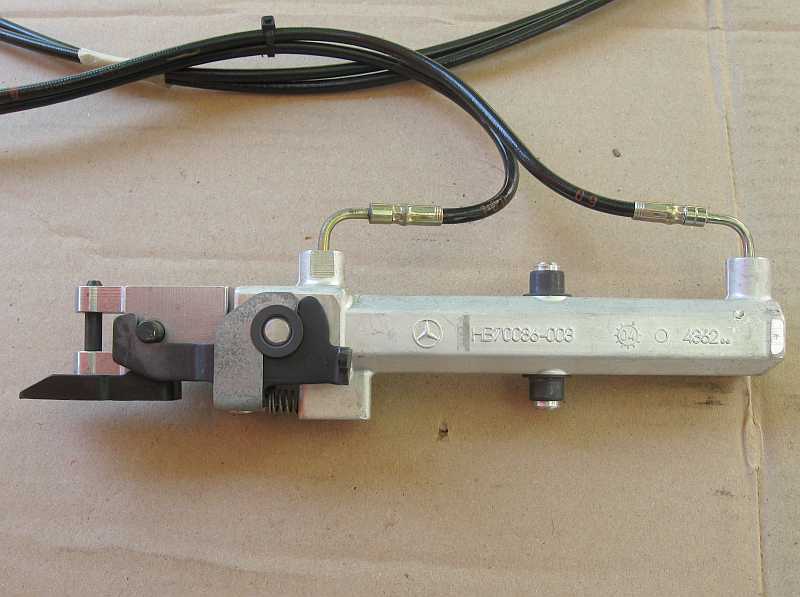

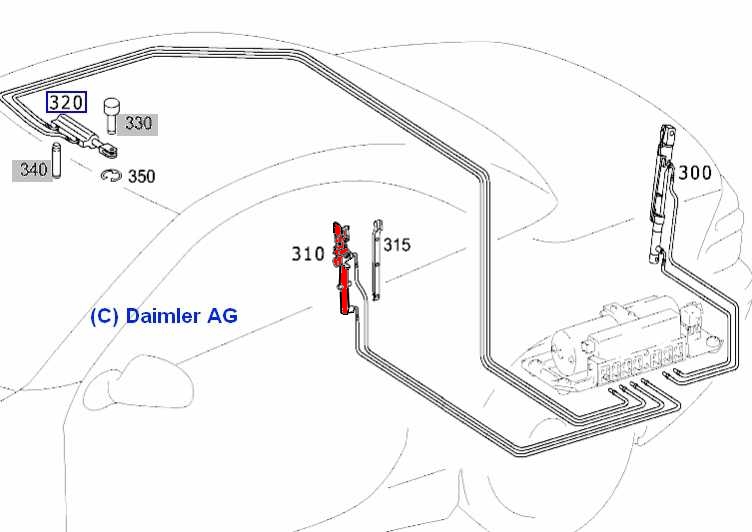

EPC-Bild 310: Hydraulikzylinder Überrollbügel: HB70086-00X: A2308001872
Bild 315: Führungsschiene A2308000025 an rechtem Hydraulikzylinder.

Hydraulikzylinder Überrollbügel aus-, einbauen: AR91.35-P-0010R
SL55AMG

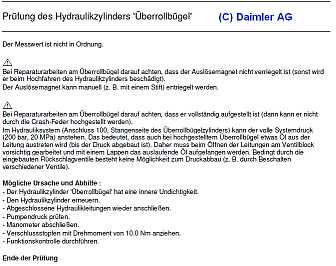

2.5.1 Prüfung innere Undichtigkeit Hydraulikzylinder Überrollbügel: top

Harald (halg60) beschrieb eine einfache Prüfung des Differenzialzylinders .

...Da nur die Leitung 100 unter Druck steht, wenn das Dach nicht betätigt wird, kann hier die innere Leckage im Bereich des Zylinders 1 liegen, siehe
Hydraulikplan... Dies kann dadurch geprüft werden, dass man die Leitung 60 am Ventilblock öffnet und in ein Gefäß hängt. Anschließend wartet man den
Druckaufbau des Systems ab und sieht ob Öl aus der Leitung 60 kommt.

Ist dies der Fall, dann liegt eine innere Leckage des Zylinders 1 (Überrollbügel) vor und dieser muss getauscht werden...
SL55AMG
2.6 Sperrklinkenzylinder: top SL55AMG SL55AMG
Anordnung/Aufgabe:

GF91.50-P-3020R
Die beiden Sperrklinkenzylinder sind am rechten und linken Abstützelement angeordnet. Der Die Stange des Zylinders drückt bei
Druckbeaufschlagung (Magnetventil MH Y55/1y1 bestromt) auf einen Hebel an der Sperrklinke, die angehoben wird und die Zahnstange freigibt.
Nach einer Crash-Auslösung verhindern die Sperrklinken das Absinken des Überrollbügels .
SL55AMG SL55AMG
EPC-Net: Gruppe 80/180/7:

einseitig wirkender Hydraulikzylinder, Kolbendurchmesser 8 mm, Stangendurchmesser 6 mm, Hub 6 mm

EPC-Bild 150: Sperrklinkenzylinder rechts: HB70221-00X: (103): A2308001772
Anschluss: 102, kolbenseitig,

EPC-Bild 140: Sperrklinkenzylinder links: HB70220-00X: (102): A2308001672

Anschluss: 103, kolbenseitig

EPC-Bild 155: Verdrehsicherung / Klemme: A2309880569
SL55AMG
2.6.1 Sperrklinkenzylinder aus-, einbauen: AR91.53-P-0100R

Das Dach kann dabei geschlossen bleiben (entgegen der Arbeitsanweisung). Die entsprechenden Verkleidungen ausbauen.

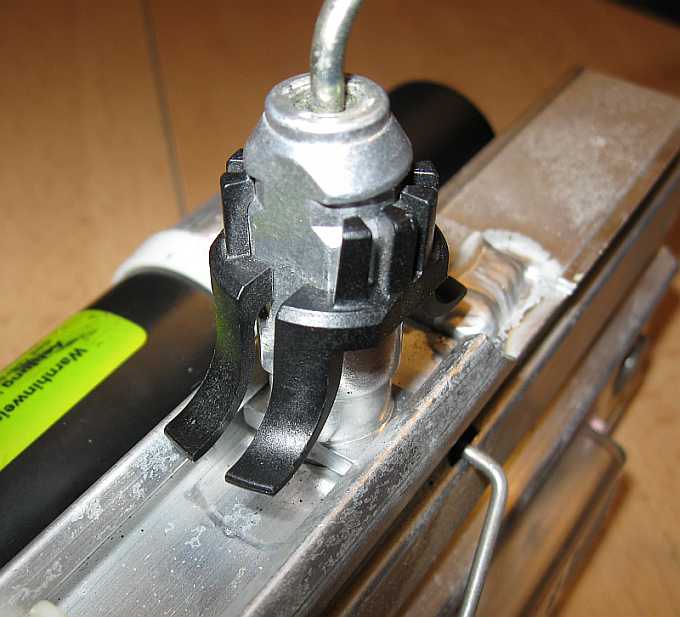

Den Zylinder um 90 Grad drehen, die schwarze Verdrehsicherung/Klemme hochziehen und den Zylinder abnehmen.
SL55AMG SL55AMG SL55AMG
Für den Einbau des Sperrklinkenzylinders sieht Mercedes ein Werkzeug W230589006100 zum Herunterdrücken
der Klemme vor, das aber in der Praxis nicht benötigt wird. Die Klemme ganz herunterdrücken, bis die Rasthaken in der unteren Nut einrasten.
SL55AMG
siehe auch Überrollbügel, linkes Abstützelement mit Feder.

Sperrklinkenzylinder am linken Abstützelement (kein Hydraulikzylinder).
SL55AMG Sperrklinkenzylinder links SL55AMG Sperrklinkenzylinder links
2.7 Dachzylinder: Hauptlager Dach top

Übersicht: GF77.37-P-3051R

Anordnung/Aufgabe: Am rechten und linken Hauptlager sind zwei Differenzialzylinder (6, 7),
die über das Dachgestänge das Variodach öffnen oder schließen.

Dachzylinder links (7): Anschluss 42 stangenseitig / 52 kolbenseitig
Dachzylinder rechts (6): Anschluss 41 stangenseitig / 51 kolbenseitig

Endschalter: S69/1: Zapfen rechts am Variodach hat Aufnahme im Rahmen Dach vorne erreicht.
SL55AMG SL55AMG SL55AMG
Funktion Dach schließen:
Beim Ausfahren der Zylinderstangen (Druck kolbenseitig zugeschaltet) beider Hydraulikzylinder (6,7) schließt sich das Variodach.
Dach schließt: Magnetventil Y55/1y3 eingeschaltet, kolbenseitig Anschlüsse 51/52 parallel
SL55AMG
Funktion Dach öffnen:
Beim Einfahren der Zylinderstangen (Druck stangenseitig zugeschaltet) öffnet sich das Dach.
Dach öffnet: Magnetventil Y55/1y4 eingeschaltet, stangenseitig Anschlüsse 41/42 parallel
SL55AMG
Absinken: Sind die Magnetventile Y55/1y3 und Y55/1y4 stromlos, sind der rechte (6) und linke (7) Druckzylinder über je eine Drossel mit
dem Rücklauf verbunden. Dabei senkt sich das Dach in die jeweilige Endstellung durch sein Eigengewicht ab.

Stoppmodus: Sind beide Magnetventile Y55/1y3 und 55Y/1y4 bestromt, wird das Dach blockiert, siehe 'Stoppmodus Dach'.
SL55AMG
EPC-Net: Gruppe 80/180/7:
EPC-Bild 70: Dachzylinder links: HB70071-00X: A2308001172
EPC-Bild 80: Dachzylinderrechts: HB70192-00X: A2308001272.

Hydraulikzylinder Variodach-Betätigung aus-, einbauen: AR77.37-P-3490R
SL55AMG SL55AMG SL55AMG
2.7.1 Hauptlager Dach Verschluss Rohrrahmen Typ 230.4: top

siehe sl55amg-heckdeckel-old.htm#b7 und sl55amg-dach5-1.htm#b23

Verschlüsse für Rohrrahmen im Kofferraum aus-, einbauen: AR77.33-P-3460R

Dazu rechte bzw. linke Verkleidung seitlich im Kofferraum ausbauen: AR68.30-P-4800R

Verschlüsse für Rohrrahmen im Kofferraum einstellen: AR77.33-P-3460-01R
SL55AMG SL55AMG
2.8 Beladehilfe und Hydraulikzylinder (mit Leitungen): top

siehe auch Endschalter Beladehilfe S117 und Notabsenkung Beladehilfe:

Eine freiere Zugänglichkeit des Kofferraumes bei abgelegtem und verriegeltem Vario-Dach ermöglicht die Beladehilfe.

Funktionsvoraussetzung: Heckdeckel geöffnet, Kofferraumabtrennung geschlossen, Bedienschalter Überrollbügel N72s17 nicht betätigt, keien Crashauslösung aktiv,
Variodach in verriegelter Endstellung abgelegt, Drehfalle Heckdeckelschloss und Sperrklinke sind offen.

Wenn der Überrollbügel in einer Zwischenposition steht, wird er für die Funktion Beladehilfe hochgefahren.

Wird während des Tiefstellens der Beladehilfe die Kofferraumabtrennung geöffnet, wird die Beladehilfe sofort hochgesteuert.

Wird während des Hochstellens der Beladehilfe die Kofferraumabtrennung auf und wieder zugemacht, wird das Hochstellen abgebrochen.
Übersicht Hydraulikzylinder Beladehilfe : GF77.37-P-3071R

Beladehilfe Vario-Dach Funktion 230 bis Modell-J. 08: GF77.38-P-0001R

Beladehilfe Vario-Dach hochstellen Funktion 230 bis Modell-J. 08: GF77.38-P-2000R

Beladehilfe Vario-Dach tiefstellen Funktion 230 bis Modell-J. 08: GF77.38-P-2001R

Anordnung: Unter dem rechten und linken Hauptlager des Variodaches befindet sich je ein Hydraulikzylinder (9, 10) am kurzen Hauptlagerarm.
Aufgabe: Das im Kofferraum zusammengelegte Variodach mit Heckscheibe wird aktiv angehoben bzw. passiv durch das Eigengewicht wieder abgesenkt.

Aufbau: Die beiden Hydraulikzylinder Beladehilfe (9,10) wirken einseitig mit gemeinsamen stangenseitigem Druckanschluss (21, 22), Magnetventil Y55/1y6 MBH/T.
Funktion: allgemein:

Das im Kofferraum abgelegte Dach mit Scheibe wird durch stangenseitige Druckbeaufschlagung der beiden Beladehilfszylinder angehoben.
Die Stange des Zylinders fährt in den Zylinder (1) ein und zieht die kurze Seite des Hauptlagerarms nach unten. Wie bei einer Waage
hebt sich die längere Seite mit dem zusammengeklappten Scherengitter mit Dach und Scheibe an (Schrägstellung).
SL55AMG SL55AMG SL55AMG

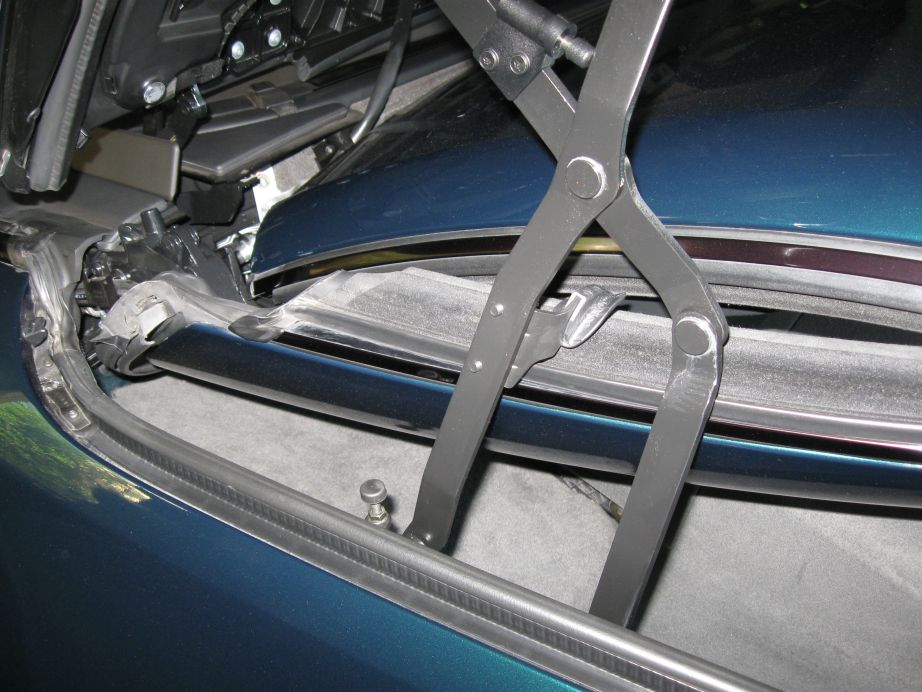

Beim angehobenen Dach mit Heckscheibe sieht man den linken bzw. rechten Hauptlagerarm und die C-Säulen. SL55AMG SL55AMG SL55AMG SL55AMG
Ohne Hydraulikdruck in beiden Zylindern senkt sich der längere Hauptlagerarm durch das Eigengewicht von Dach und Scheibe ab.
Dabei zieht der kurze Arm des Hauptlagers wie bei einer Waage die Stange aus dem Beladehilfszylinder.
SL55AMG
Funktion: Details:

Anheben: Wird der Schalter S114 "Beladehilfe" im Kofferraum kurz gedrückt, schaltet das Steuergerät N52 den Pumpenmotor ein
und das Haupt-Magnetventil Y55/1y1 MH schaltet den Pumpendruck auf die Druckleitung. Der Hydraulikdruck fährt die Stangen der beiden
Beladehilfzylinder 9,10 ein und hebt das abgelegte Variodach/Heckscheibe an. Danach bleibt der Hydraulikdruck in den Beladehilfzylindern
bestehen, da die Notbetätigungsschraube zu ist und ein Sperrventil die Druckleitung absperrt.

Ablegen: Zum Ablegen wird der Schalter S114 "Beladehilfe" wieder gedrückt, das Magnetventil Y55/1y6 (Beladehilfe MBH/T) wird bestromt,
die Hydraulikzylinder "Beladehilfe" 9/10 sind nun mit dem Rücklauf verbunden. Das angehobene Variodach mit Heckscheibe senkt sich
durch sein Eigengewicht wieder ab und die Hydraulikzylinder 9,10 werden über eine 0,4 mm-Drossel in den Rücklauf entleert.
SL55AMG
Läuft der Pumpenmotor und ist das Hauptventil y1 bestromt, würden die Beladehilfzylinder mit Druck beaufschlagt.

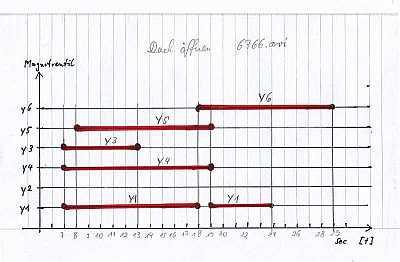

Also muss das Magnetventil y6 auch eingeschaltet sein, damit die Zylinder drucklos sind. Siehe auch Schaltalgorithmus Magnetventile.

Notablage: Absenken durch Öffnen des Notventils: siehe hier.
SL55AMG
2.8.0.1 Schalter/Taster S114 Beladehilfe: top

Beladehilfe Vario-Dach Anordnung/Aufgabe/Aufbau/Funktion Typ 230 bis Modell-J. 08: GF77.39-P-3020R

Der Taster mit integrierter Leuchtdiode funktioniert als Such- und Funktionsbeleuchtung.

Schalter Beladehilfe Vario-Dach Funktion Typ 230 bis Modell-J. 08: GF77.39-P-3020R

Die Suchbeleuchtung mit 20% der Leuchtkraft ist dauernd eingeschaltet, wenn bei geöffnetem Dach das abgelegte Dach im Kofferraum tiefgestellt ist (Endschalter S117
ausgewerte).

Die Funktionsbeleuchtung mit 100% Leuchtkraft ist dauernd eingeschaltet, wenn das abgelegte Dach im Kofferraum angehoben wurde.

Will man so den Heckdeckel nun schließen, blinkt die Leuchtdiode im Schalter Beladehilfe S114 mit 1 Hz.
SL55AMG
Schaltbild Schalter S114: bis 31.08.2003: PE77.39-P-2101-97KA

Der Stecker am Schalter S114 kann sich manchmal lösen. Sven sl-r230-forum.de beschrieb den Fehler.

EPC-Net:

Gruppe 69 Verkleidung und Ausschlag / 045 Kofferraumverkleidung/ Bild 6:

Bild-Nr.300: A2308207810
Steckhülsengehäuse 3-Pin MQS: A0295455528, Kontaktbuchse MQS, 0,25-0,5 mm2: A0165454126
SL55AMG SL55AMG
Endschalter: S117 Beladehilfe unten / oben

Übersicht Blockschaltbild Beladehilfe bis 29.02.08:PE77.38-P-2002KA
Blockschaltbild Beladehilfe: PE77.38-P-2002-97KA
Schaltbild Endschalter: bis 31.08.2003 PE77.39-P-2101-97KA
EPC-Net: Gruppe 80/180/7:

EPC-Bild 120: Hydraulikzylinder Beladehilfe rechts, Anschluss Nr. 22: HB70226-00X: A2308001572
EPC-Bild 110: Hydraulikzylinder Beladehilfe links, Anschluss Nr. 21: HB70225-00X: A2308001472

Kolbendurchmesser 14 mm, Stangendurchmesser 8 mm, Hub 61,7 mm, Anschluss stangenseitig, Anschlüsse 21/22 (verbunden), im Rücklauf Drossel 0,4 mm:
SL55AMG
Hydraulikzylinder Beladehilfe links, Anschluss Nr. 21: kurze Leitung,
Hydraulikzylinder Beladehilfe rechts, Anschluss Nr. 22: lange Leitung.
SL55AMG SL55AMG SL55AMG
2.8.02 Hydraulikzylinder Beladehilfe aus-, einbauen: AR77.37-P-3600R

Dazu sind einige weitere, z.T. komplexe Arbeitschritte notwendig:

- linke seitliche Verkleidung im Kofferraum ausbauen: AR68.30-P-4800R
- Variodach ganz öffnen
- jeweiliges Abstützelement des Überrollbügels aus-, einbauen:

links: AR91.50-P-0010R, rechts: AR91.50-P-0020R

- Verkleidung an Mittelsäule oben aus-, einbauen: AR68.30-P-1077R

- Halteblech für Fensterheber Fond aus-, einbauen: AR67.39-P-415001R

Dach in Beladehilfstellung absichern: AR77.50-P-300002R
SL55AMG SL55AMG
2.8.1 Test Beladehilfzylinder: top

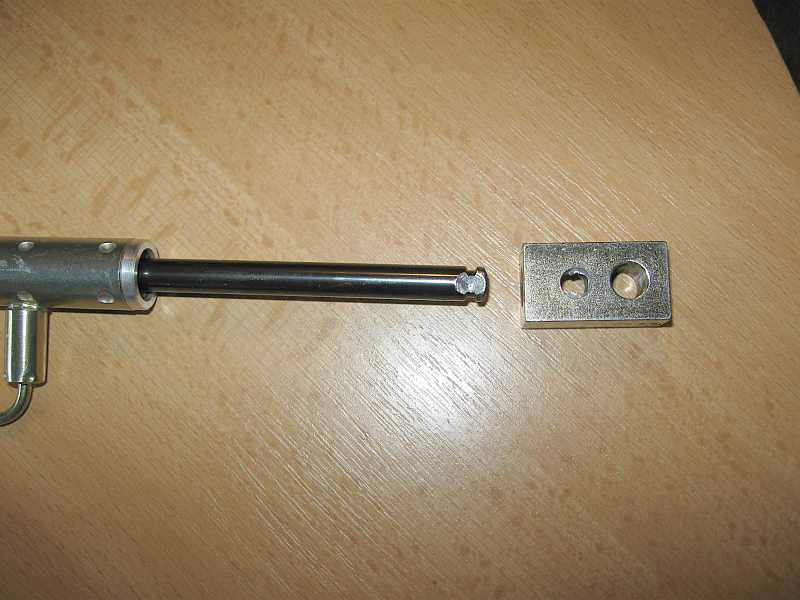

Der Zylinder kann im ausgebauten Zustand getestet werden. Der Kolben des Zylinders läßt sich von Hand einschieben bzw. herausziehen
(max. 62 mm, Arbeitshub 61,7 mm). Bei Druckbeaufschlagung fährt der Zylinder stangenseitig ein und kann von Hand nicht mehr herausgezogen werden.
SL55AMG SL55AMG SL55AMG SL55AMG
2.8.2 Beladehilfzylinder zerlegt: top

Von einem Mitglied des SL-R230-Forums (Danke Thomas) erhielt ich einen defekten linken Beladehilfzylinder Nr. 9 (Leitung 21) mit innerer Undichtheit.
Das Dach stand schief im Kofferraum. Mit einem neuen Zylinder war das Problem behoben.

Die 4 halbkugelförmigen Einpressungen werden am unteren Ende aufgebohrt. Drehend kann das Endteil mit dem Dichtring herausgezogen werden.
Auch die beiden Verpressungen oben am Haltestück an der Kolbenstange ausbohren. Nun kann die Kolbenstange herausgeschoben werden.
SL55AMG SL55AMG
Die Dichtung und der Stützring werden durch eine Seegersicherung gehalten. SL55AMG SL55AMG SL55AMG
Rainerr230 reparierte seinen defekten Beladehilfszylinder (sl-forum.de). Die Reparatur setzt umfangreiche Kenntnisse und Werkzeug voraus.
2.9 Hydraulikzylinder HDFS: top

EPC-Net: Gruppe 80/180/7:

EPC-Bild 175: Zylinder HDFS Code 881 rechts: A230890269
EPC-Bild 170: Zylinder HDFS Code 881 links: A2308900169
SL55AMG


Valid HTML 4.01! Validation für HTML 4.01 - diese Seite validieren:

zurück zum Anfang top
