Übersicht Vario-Dach Typ 230: C-Säule:
1. C-Säule:
1.1 C-Säule: Einstellungen:
1.2 Verkleidung am C-Säulen-Oberteil:
1.3 neue Verkleidung am SL500:
2. Bowdenzug und Verriegelung C-Säule:

2.1 Einstellung der Bowdenzüge - Verriegelung C-Säule:
2.2 Bowdenzüge - Verriegelung C-Säule aus-, einbauen:
3. C-Säule:
zurück zur Übersicht Heckdeckel

Stichwörterverzeichnis Dach

zurück zur Gesamt-Übersicht Variodach R230 :
1. C-Säule: R230.4##: top

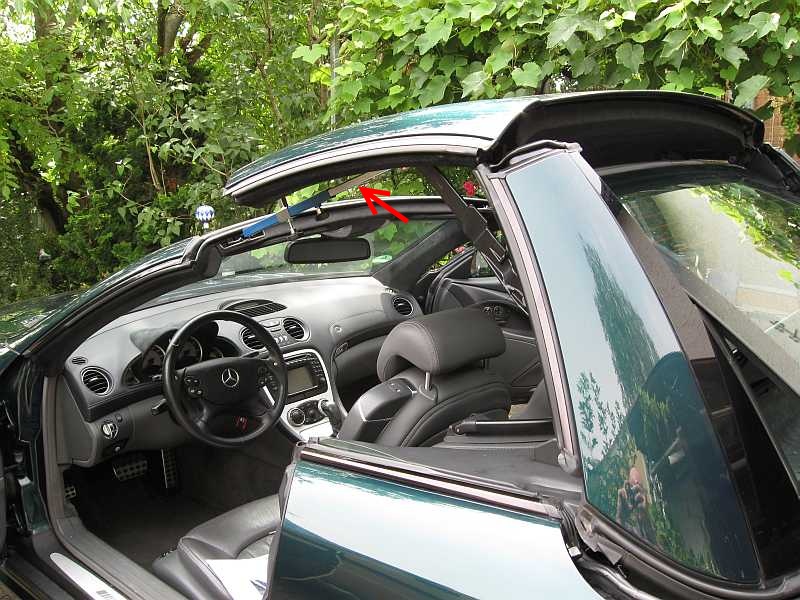

Für die Arbeiten an der C-Säule muss das Dach in verschiedenen Zwischen-Öffnungsstellungen arretiert werden,
wie hier beschrieben ist. Man sollte eine stabile Halterung dazu verwenden, da das Dach nur kurze Zeit
in der Zwischenstellung (Stoppstellung) stehen bleibt. Achtung: Einklemmgefahr:
SL55AMG
Die C-Säulen werden bei geöffnetem Variodach seitlich neben dem Dach im Kofferraum abgelegt
und auch bei der Beladehilfefunktion angehoben.
SL55AMG SL55AMG
1.1 C-Säule: Einstellungen: R230.4##: top

Die Einstellungen an der C-Säule sind sehr komplex und sollten nur durchgeführt werden, wenn man dazu geschult ist (Gefahr der Selbstüberschätzung).

Verriegelung an C-Säule einstellen: AR77.50-P-3045R

Dazu muss das Dach in eine o.a. gesicherte Zwischenstellung gebracht werden.

C-Säulenoberteil am Variodach aus-, einbauen: AR77.50-P-6760R

Einbaulage des C-Säulen-Oberteils am Variodach markieren: AR77.50-P-676001R

Schließblech am C-Säulen-Oberteil für Variodach aus-, einbauen: AR77.50-P-6764R

Abdichtung am C-Säulen-Oberteil außen für Variodach aus-, einbauen: AR77.50-P-6766R

Abdichtung C-Säulen-Oberteil außen für Variodach zusätzlich abdichten: AR77.50-P-676601R

Abdichtung am C-Säulen-Oberteil innen für Variodach aus-, einbauen: AR77.50-P-6768R
1.2 EPC-Net: Verkleidung am C-Säulenoberteil: R230.4##: top

Verkleidung am C-Säulenoberteil aus-, einbauen: AR77.50-P-6763R

Trägerblech für Verkleidung am C-Säulen-Oberteil für Variodach aus-, einbauen: AR77.50-P-676301R
EPC-Net:

Gruppe 79: Coupe-Dach, 20 Vario-Dach, Bild 2, Preise 20.04.2020

bis Fahrgestell: F069513 bis 26.11.2003

Bild-Nr. 110: Blende/Abdeckung an C-Säule links/rechts:

Die alte Blende/Abdeckung gibt es nicht mehr, nur noch die neue Abdeckung, wobei nun auch der neue Träger benötigt wird.

Bild-Nr. 100: Träger für Blende an C-Säule links/rechts:
R230
Blende/Abdeckung an C-Säule links (Bild Nr. 110): A2307920330 - 64,11 Euro ohne MwSt. (neue Abdeckung)

Blende/Abdeckung an C-Säule rechts: A2307920430 (alt A2307950255) - dito

Dazu werden benötigt:

neuer Träger für Blende C-Säule links (Bild-Nr.100) A2307900304 - 67,53 Euro ohne MwSt.

neuer Träger für Blende C-Säule rechts: A2307900404 - dito
1.3 neue Verkleidung am C-Säulenoberteil SL500: top

ab Fahrgestell: F069513 ab 26.11.2003

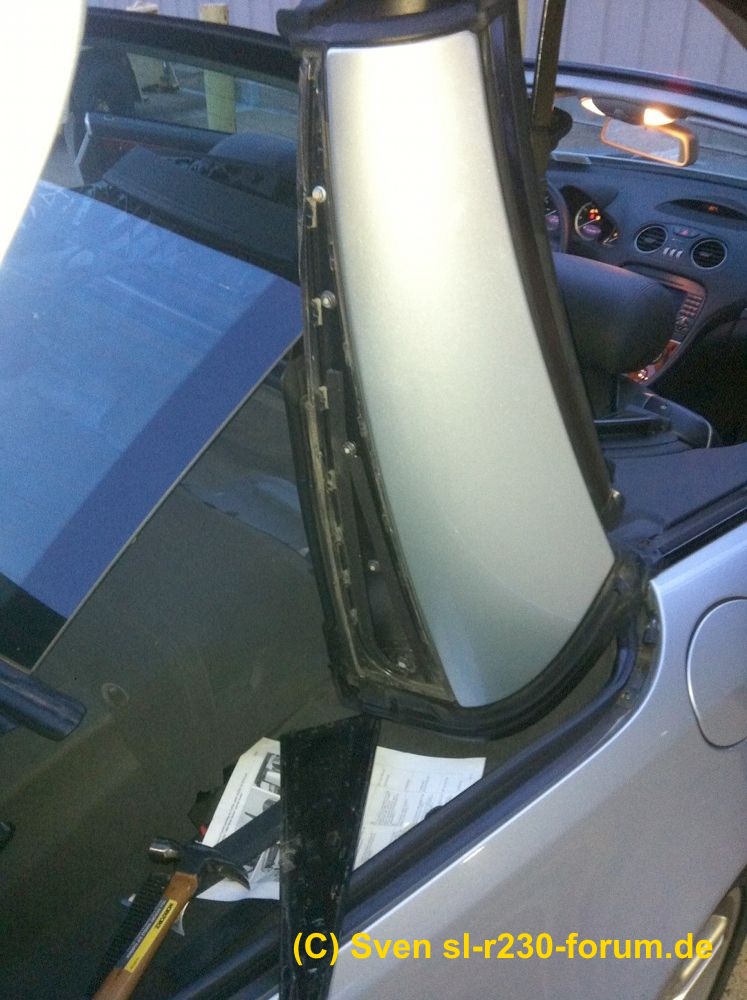

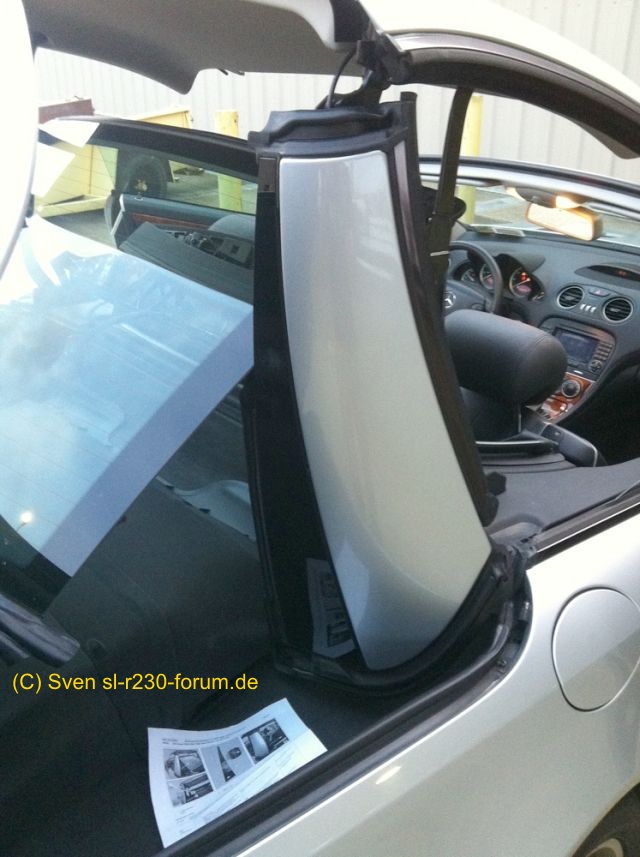

Die Abdeckung ist nun anders befestigt, wie die Bilder von einem SL500, 230.471 Bj. 2007 zeigen.

Nur für Mitglieder: siehe auch Bericht von Sven, SL-R230-Forum.de bei seinem SL500 230.471 Bj. 2007.
SL55AMG SL55AMG
2. Bowdenzug und Verriegelung C-Säule: top

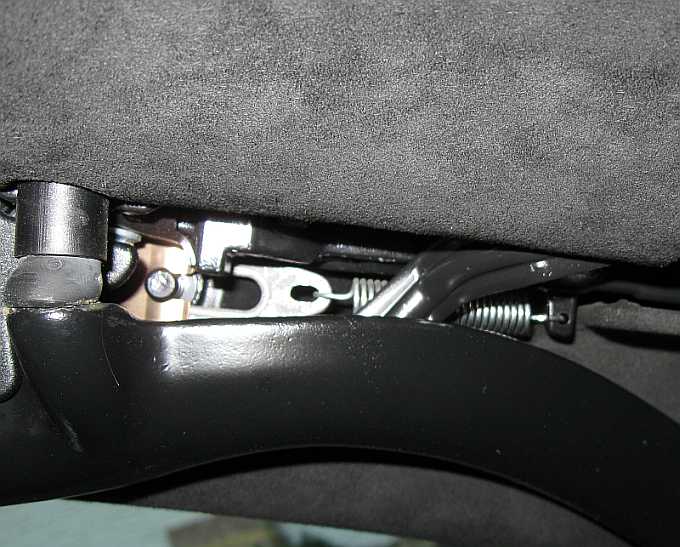

Beide Drehfallen besitzen einen Kugelkopf (blauer Pfeil) am Gestänge.
Von jedem Kugelkopf führt ein Bowdenzug (Seilzug) zum Verschluss der jeweiligen C-Säule.

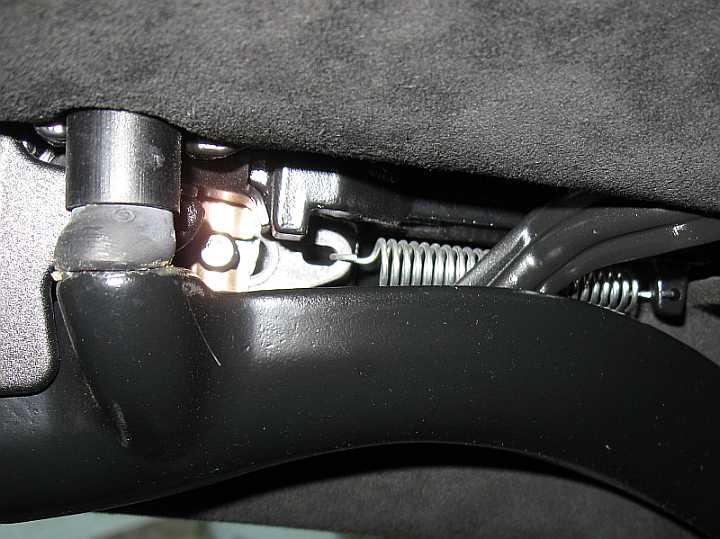

Der Seilzug (130) betätigt einen Riegel/Keilschieber (160), der unter Federspannung (180) steht und die C-Säule verriegelt.
SL55AMG
(130) Seilzug rechts: A2307900459
(130) Seilzug links: A2307900359
(160) Riegel rechts: A2307900263
(160) Riegel links: A2307900163
(180) Feder: A2307950035
SL55AMG SL55AMG SL55AMG
Verriegelung an der C-Säule: top

Verriegelung: aus-, einbauen AR77.33-P-3475R

2.1 Einstellung der Bowdenzüge - Verriegelung C-Säule: top

Einstellung: AR77.33-P-3470R

Zusatzdokumente:

- Vario-Dach in Zwischenstellung bringen: C-Säule senkrecht stellen: AR77.50-P-3000-01R siehe auch Dach absichern

- Verkleidung am Vario-Dach vorne aus-, einbauen: AR68.30-P-4350R
2.2 Bowdenzüge - Verriegelung C-Säule: aus-, einbauen: top

Bowdenzüge aus-, einbauen: AR77.33-P-3471R

3. C-Säule:

Verkleidung C-Säule aus-, einbauen: AR68.30-P-4500R

Verriegelung an der C-Säule einstellen: AR77.50-P-3045R
