Teil 1: Einführung/Grundlagen:

1. Einführung:
1.1 Geschichte:
1.2 Typenübersicht mit ABC-Fahrwerk:

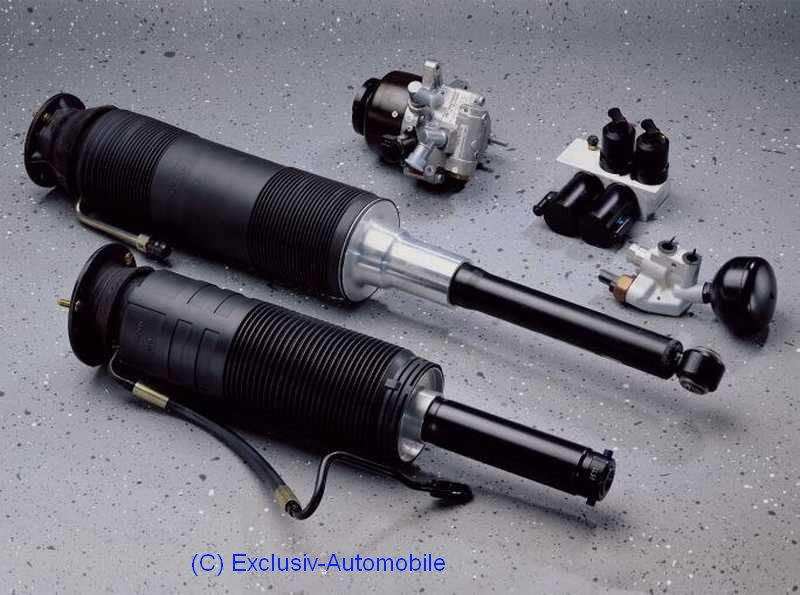

1.3 Übersicht ABC Systembauteile
/Inhaltsverzeichnis Funktionsbeschreibungen:

1.4 Dokumentation ABC Erprobungsphase:
1.4.1 Problem Tieferlegungsmodul ABC:

Abschnitt 2 und 2.1 ausgelagert

2. Techn. Grundlagen:
2.1 Grundlagen Federungssystem:

2.2 CAN-Bus Vernetzung Steuergerät (ABC):
3. Einstellung Fahrwerksabstimmung: Taster (Schalter):
ABC Sport (unteres Bedienfeld) UBF:

3.1 Einstellung Fahrzeugniveau: Taster (Schalter):
Anheben Stufe 1 / 2:


3.2 Automatische Absenkung:
3.3 Automatische Wankmomentenverteilung:
4. Elektrische Schaltpläne Federung (ABC):
5. Ölbehälter mit Rücklauffilter:
5.1 Federung/Dämpfung - Hydraulikschema:
5.2 Druckversorgung Grundfunktion Hydraulik:
5.3 Niveauregulierung:
5.4 Nachlauffunktion:

5.5 Standzeit / Absenkung:
5.6 Sperrstellung:
6. ABC-Ölkühler:

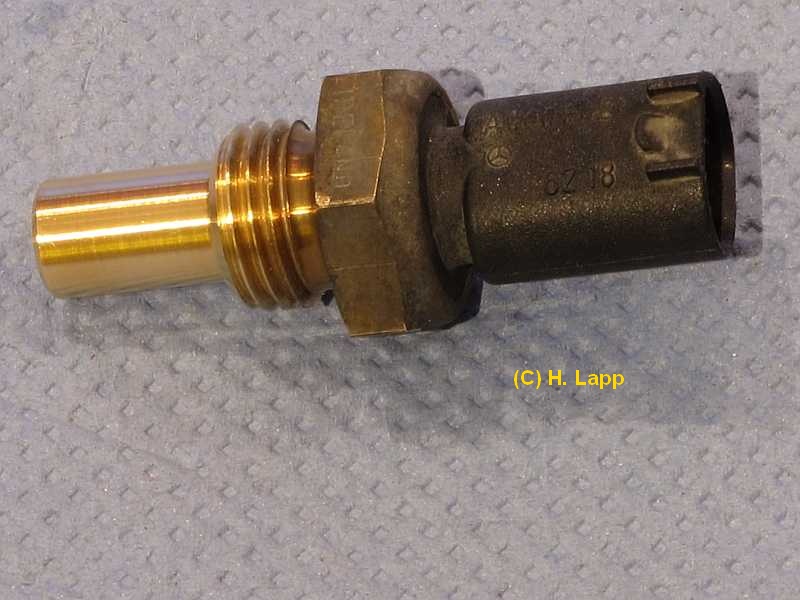

6.1 ABC-Öltemperaturfühler B40/1:
6.1.1 Diagnose und ABC-Öltemperatur:

6.2 Messungen ABC-Öltemperatur:
7. Steuergerät ABC:
7.1 Software:
7.2 Revision des ABC-Systems (not public):
1. Einführung: top

Im Handbuch vom SL55AMG steht im Fachwörterglossar beim ABC = Active Body Control, dass es computergesteuert und
situationsbezogen mit Hilfe von Hydrauliksystemen an den Rädern das Fahrwerk regelt. Dieser Hinweis wird den
Fähigkeiten dieses Systems absolut nicht gerecht, es ist ein Wunderwerk der Hydraulik und der Elektronik, siehe
den Technik-Abschnitt (sl55amg-abc-1.htm).

Man findet im Internet auch einige, allgemein gehaltene Erläuterungen dazu, z.B. bei Wikipedia oder mit Bildern bei kfztech.de

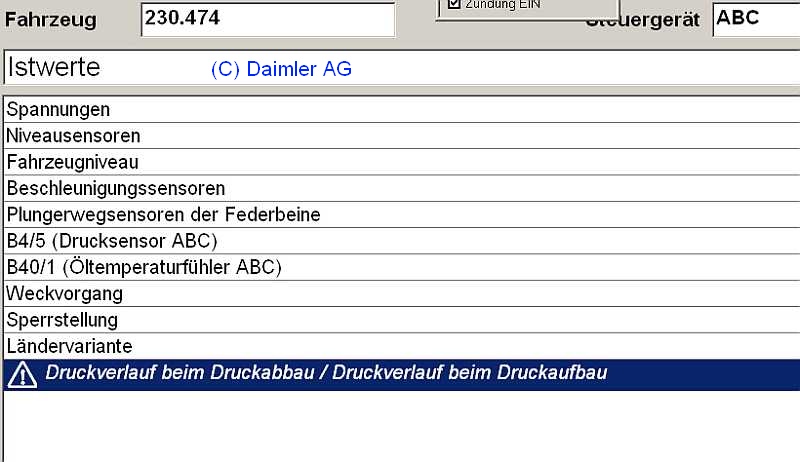

Funktionstest mit Diagnose: Nach Auswahl des Baumusters 230.474 wird über Hauptgruppe/Fahrwerk der Abschnitt ABC aufgerufen.
Grundlegende Einführungen (in Englisch) zum R230 fand man bei Mercedes-Techstore (MBUSA) in der Rubrik "training print files",
hier als pdf-Files ( ABC-06032002 ).

Literatur 1: Entstehung, Testphasen und Technik des SL500 und SL55AMG von Christof Vieweg: "Alles über die Mercedes-Benz SL-Klasse,
Technik transparent", eine Publikation der damaligen DaimlerChryslerAG, Global Service and Parts: ISBN 3-932786-17-3.
Federbein
Literatur 2: ABC-Active Body Control v. der damaligen DaimlerChrysler AG, ISBN 3-478-93274-2, DIE BIBLIOTHEK DER TECHNIK,
Bd. 241, 2003, S. 52, Michael Piper, Dr. Wilhelm Schiffer, Walter Schneider, vergriffen.
ABC
1.1 Geschichte: top

1991 hatte der Nachfolger des C111, der Versuchsträger C112 das ABC-Fahrwerk. Auf der Webseite www.mercedes-seite.de
findet man die Geschichte des C112:
Zitat: ".. Er bietet weitere zahlreiche technische Innovationen, die einige Jahre später Einzug in die
Serienfertigung halten. Neben dem ABC, dass 1999 in der CL-Classe C 215 eingesetzt wird, besitzt der C 112 einen Abstandsregeltempomat,
der 1998 als DISTRONIC in der S-Klasse W 220 verfügbar ist. Außerdem zeigt Mercedes-Benz im C 112 zahlreiche Assistenzsysteme,
die den Fahrer unterstützen und entlasten sollen."
Zitatende.

1.2 Typenübersicht mit ABC-Fahrwerk:" top

Das hydraulische ABC-Fahrwerk mit dem Code 487 gab es z.B. bei folgenden Modellen:

112.9, 113.9, 152.9, 157.9, 166

215: 215.373 = CL55AMG /374/375/376/378/379 216: 220: 220.028/063/065/067/070/073/074/075/128/165/167/170/173/174/175/176/178/179
außer mit Code 979 Sonderschutz

221: es gibt 41 Baumuster im EPC, z.B. 221.077 S63AMG

Übersicht 230 (Typ/Agggregat): GF00.10-P-0025-02U

230: 230.454=SL280 /456=SL350 /458/467/470=SL63AMG /471/472/474=SL55AMG /447=SL500 /476= SL600 /477/479=SL65AMG
ausser mit Code 807 Mopf 2007
231: 231.457=SL350/473=SL500/474=SL63AMG/479=SL65AMG

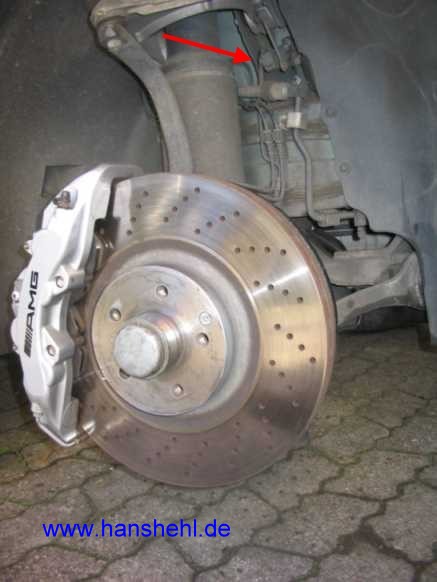

vorne links SL55AMG
1.3 Übersicht Systembauteile / Inhaltsverzeichnis Funktionsbeschreibung ABC: top

Anordnung, Aufgabe, Funktion ABC: vom 21.01.2006: GF32.50-P-9999SL

Inhaltsverzeichnis Funktionsbeschreibung ABC: GF32.50-P-0999SL
1.4 Dokumentation zum ABC von einem Mitarbeiter aus der Erprobungsphase des R230: top

Diese ist nur für Mitglieder des SL-R-230-Forums zugänglich. Dokumentation
1.4.1 Tieferlegungsmodul: ABC-Fahrwerksregelung stark eingeschränkt: top

Mitarbeiter der R230-ABC-Erprobung/Entwicklung:

Die Plungerzylinder haben von ihrer Mittelstellung ca. +/- 40 mm Verstellweg zur Verfügung. Fahrzeugbeladung und Fahrzeugniveau
verändern diese theoretische Mittelstellung.

Die Hydraulikzylinder haben von ihrer Mittelstellung aus ca. +/- 40 mm Verstellweg. Bei einer Slalomfahrt "verbrauchen"
die Zylinder einen Teil davon, um die Karosserie waagerecht halten zu können. (VA ca. +/- 25 mm; HA ca. +/- 15 mm).

Eine Fahrzeugabsenkung um 20 mm (autom. Absenkung ) bewirkt eine um 10 mm veringerte Mittelstellung des Plungerzylinders.

Das Fahrzeugniveau wird z.B. durch veränderte Niveaugestänge und/oder Tieferlegungsmodule um 4 cm gesenkt und bei höherer
Geschwindigkeit automatisch zusätzlich um 2 cm, gesamt also 6 cm. Das Verhältnis Radposition zu Federbein am Federlenker
beträgt 2:1, es fehlen 3 cm Plungerweg und es bleibt nur 1 cm zum Regeln (von den insgesamt 4 cm Plungerweg nach unten).

Damit kann das ABC nicht mehr arbeiten.
Abschnitt 2 und 2.1 ausgelagert nach sl55amg-abc-1.htm top

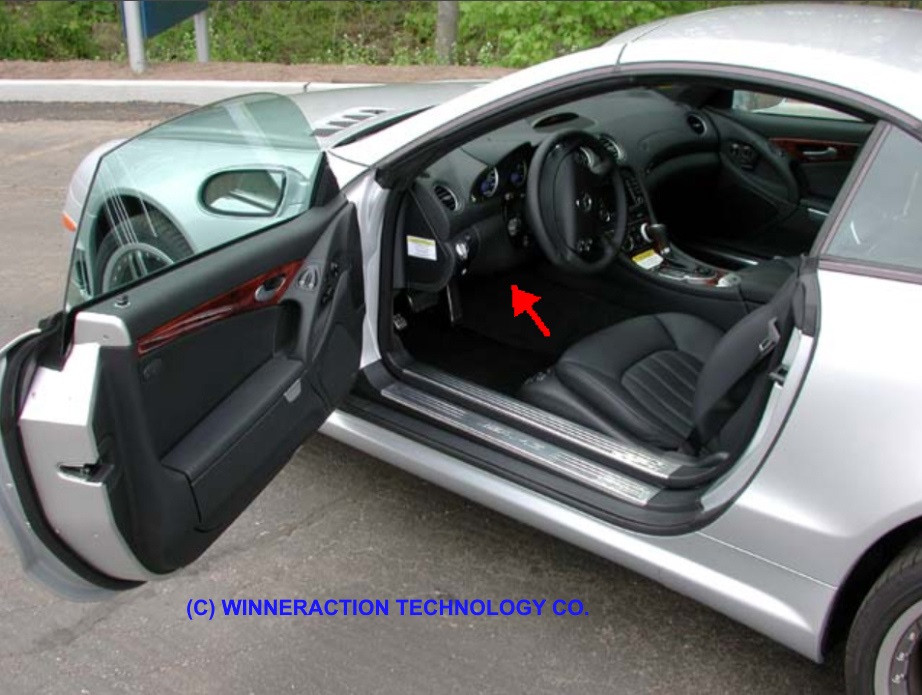

2.2 CAN-Bus Vernetzung Steuergerät ABC (N51/2): top

siehe GF32.50-P-0001SL vom 26.01.2006 Stand: 28.09.2016

Die Schalter Fahrwerksabstimmung N72s20 und Niveauregulierung N72s18 im unteren Bedienfeld UBF werden durch das Steuergerät
Unteres-Bedienfeld N72 ausgewertet, das auch die LEDs ansteuert. Ein Datenverbund besteht über den CAN B zum Steuergerät EZS N73 auf den CAN C
und dem Steuergerät ABC N51/2, siehe auch CAN-Bus.

Weiterhin sind das Steuergerät ESP N47/5, das Motorsteuergerät N3/10, das Steuergerät EGS N15/3 und das Kombiinstrument A1
mit den Multifunktionsanzeigen im Datenverbund enthalten.
3. Einstellung Fahrwerksabstimmung ABC-Fahrwerk: Taster ABC Sport: top

Im Unteren Bedienfeld UBF an der Mittelkonsole rechte Seite, Sonderausstattungs-Schalterblock, sind zwei Taster für das ABC vorhanden.

Schalter (Taster) ABC Sport (N72s20) / Komfort und Sport: GF32.31-P-4200B:

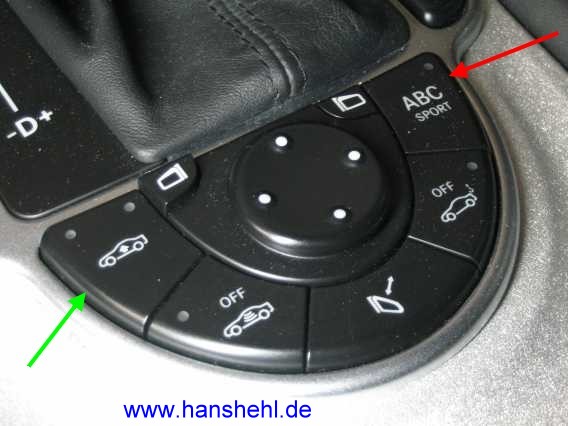

Mit dem rechten Schalter (roter Pfeil) kann das komfortable oder sportliche Dämpfungsprogramm gewählt werden.
Dabei werden Kennlinienfelder umgeschaltet, d.h. die Kennlinienfelder der Wankneigung "komfortabel = rote Kontrollleuchte (LED) aus"
oder "sportlich = rote LED an" ausgewählt (GF32.50-P-0001-03S).

In der Stellung "Sport" wird die Wankneigung (z.B. Kreisfahrt oder Slalom) nochmal deutlich verringert und führt so zu einem
direkteren Ansprechen der Lenkung. Die Signalverarbeitung erfolgt durch das untere Bedienfeld UBF wie bei o.a.Schalter.

Anordnung: GF32.31-P-4200-01SL
SL55AMG
3.1 Einstellung Fahrzeugniveau: Auto anheben Stufe 1 / 2 top

Schalter Niveauregulierung N72s18 links:

Mit dem linken Schalter N72s18 (grüner Pfeil) im Unteren Bedienfeld UBF wird das Fahrzeugniveau in zwei Stufen angehoben. Ausgewertet werden die Signale
vom Steuergerät Unteres Bedienfeld N72, das die Info auf den CAN-Bus legt und die Daten so zum Steuergerät ABC gelangen.

So kann die Bodenfreiheit des Fahrzeugs auf Stufe 1 (C), eine LED leuchtet oder noch höher auf Stufe 2 (D), zwei LED leuchten rot,
vergrößert werden, z.B. für die Garageneinfahrt oder für sehr unebenes Gelände, dabei muß aber der Motor wegen der Hochdruckpumpe laufen.

Schalter Niveauregulierung Anordnung/Aufgabe/Funktion: GF32.31-P-4600SL:
Das Schalterbild im o.a. WIS ist geändert.
SL55AMG

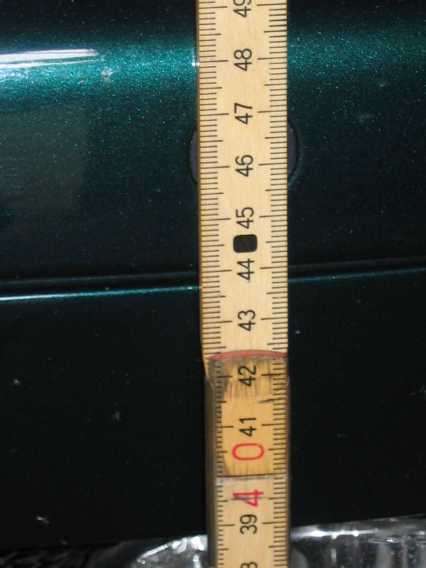

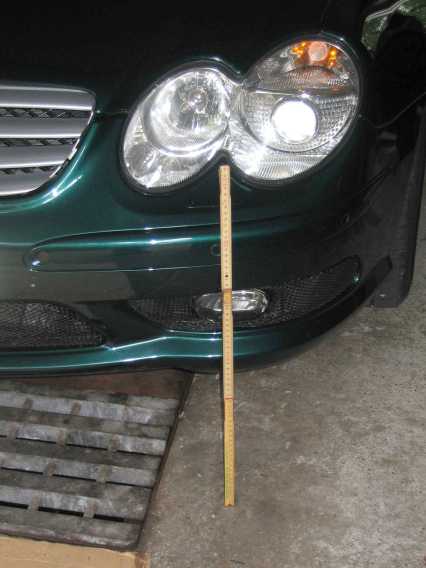

Zum Messen habe ich mal einen Zollstock an den SL55AMG gelehnt, nachdem er über Nacht auf Stufe 2 stand (Trennlinie bei 46,7 cm). SL55AMG SL55AMG
Niveauverstellung: GF32.50-P-4004SR

Stufenwerte: B = -19 mm, A = -4, C = +21mm, D = +46 mm

Der SL55AMG (bis 28.02.2006) hebt sich aus Stufe A/0 (Normalstellung -4 mm) auf max. +21 mm bei Stufe C/1, bei Stufe D/2 auf max. +46 mm.
Beim nochmaligen Drücken des Tasters/Schalters senkt sich die Karosserie auf das Normalniveau (Testwert Kante beim SL: 43,7 cm)wieder ab.
Die Schalterstellung/Fahrzeughöhe bleibt auch nach einem Motorneustart gespeichert.
SL55AMG
3.2 Automatische Absenkung: Schalter nicht betätigt: top

Mit zunehmender Fahrgeschwindigkeit senkt sich das Fahrzeug zwischen 60 km/h und 100 km/h automatisch aus der Normalstufe A auf Stufe B ab
und hebt sich bei abnehmender Geschwindigkeit wieder an.

Ist die erhöhte Stufe C (=1) gewählt, senkt sich das Fahrzeug zwischen 30 km/h und 140 km/h kontinuierlich auf Normalstufe A ab.

Ist die Stufe D (= 2) gewählt, senkt sich das Fahrzeug zwischen 0 km/h und 30 km/h auf Stufe C (=1) ab, zwischen 30 km/h und 140 km/h
senkt es weiter ab auf Normalniveau. Bei langsamerer Fahrweise erfolgt wieder eine entsprechende Anhebung bis zur Stufe D.
3.3 automatische Wankmomentenverteilung: top

Die Wankmomentenverteilung von 60:40 (VA/HA) ist variabel ausgelegt. Ab 60 km/h verändert sie sich, bis bei 160 km/h ein Verhältnis von 80:20 (VA/HA)
erreicht ist. So wird eine gute Agilität im unteren Geschwindigkeitsbereich und eine hohe Geradeauslaufstabilität erreicht
(S.66, Literatur 2).
Durch die hydraulische Regelung werden niederfrequente Aufbaubewegungen (bis 5 Hertz) abgeschwächt. Es betrifft folgende Möglichkeiten:

- "Nicken" in der Fahrzeugquerachse beim Bremsen, Beschleunigen und welliger Fahrbahn).
- "Wanken" in der Fahrzeuglängsachse bei Kurvenfahrt und unterschiedlich unebenen Fahrbahnseiten.
- "Huben" in der Fahrzeughochachse durch Fahrbahnunebenheiten.
4. Elektrische Schaltpläne Federung (Code 487 ABC): top

Übersicht: vom 06.11.2008: PE32.00-P-1100KA

Blockschaltbild Typ 230 bis 29.02.2008: PE32.50-P-2001KA
Elektr. Schaltplan Steuergerät N51/2 Typ 230 bis 28.02.2006: siehe auch Abschnitt 7

Übersicht: PE32.50-P-2101KA

Schaltplan: PE32.50-P-2101-99KA

Legende: PE32.50-P-2101-60KA

elektr. Schaltplan Steuergerät N51/2 Typ 230 ab 01.03.2006 bis 29.02.2008

Übersicht: PE32.50-P-2101KB

Schaltplan: PE32.50-P-2101-99KB

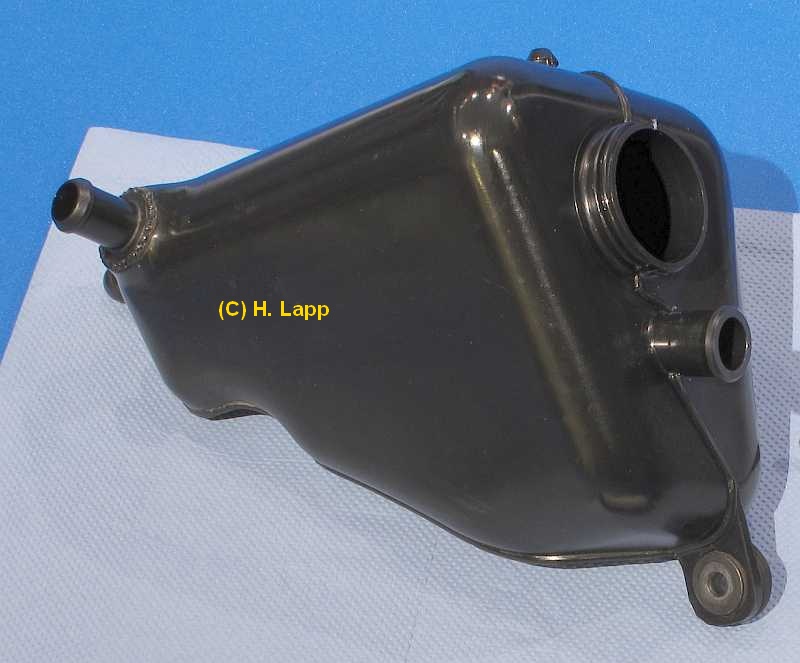

5. Ölbehälter mit Rücklauffilter: top

Übersicht: GF32.50-P-4900A

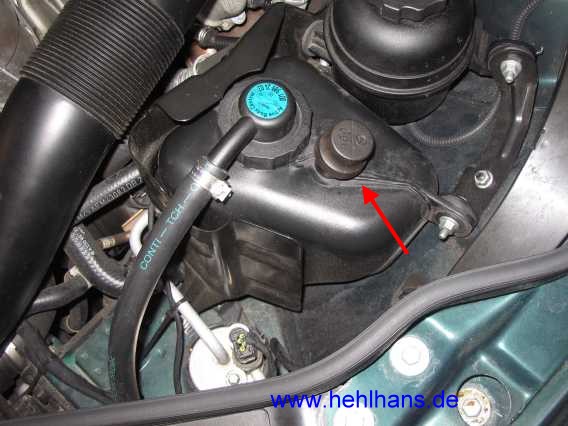

Der Ölbehälter befindet sich am Radlauf im Motorraum links.
SL55AMG SL55AMG SL55AMG
Aufgabe: Der Behälter gleicht die unterschiedlichen Ölvolumina bei höchstem und niedrigstem Fahrzeug-Niveau aus.
Bei abgestelltem Motor wird Öl aus den Druckspeichern aufgenommen. Im Behälter sind ein Rücklauffilter und ein Messstab integriert.

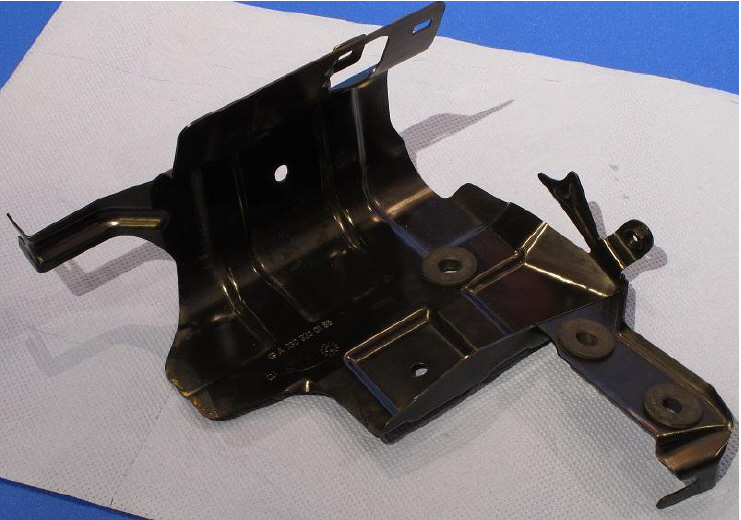

Der Filterwechsel ist einfacher, wenn man sich einen
zweiten Halter zulegt.

Nach Motor AUS findet der Rücklauf nur langsam statt, daher muss zur Ölstandsmessung eine Wartezeit von 10 Min. eingehalten werden,
siehe AR32.50-P-0021N, PDF-Abschnitt 10.

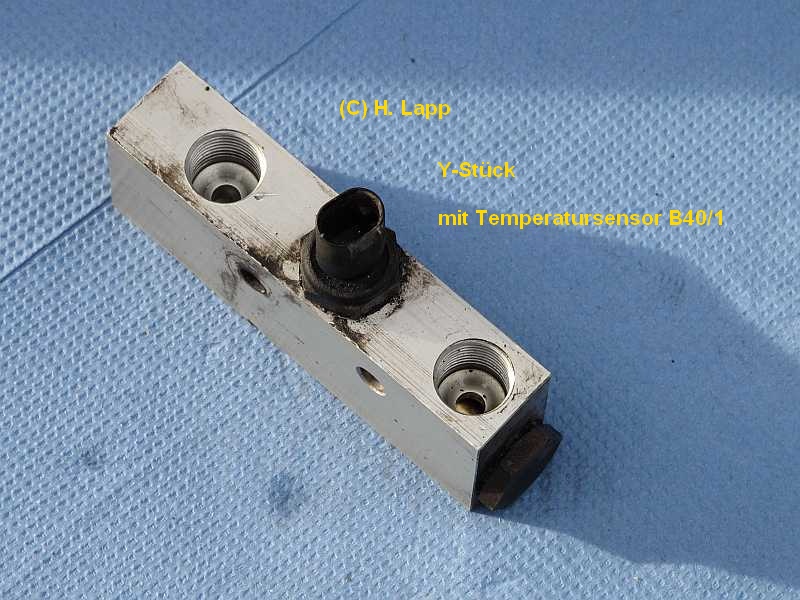

Von den Federbeinen führt eine Rücklaufleitung zum Ölkühler und zum Filter (Pfeil) im Vorratsbehälter. In einem Y-Verteiler im Rücklauf
zum ABC-Kühler wird auch die Öltemperatur mit einem Sensor (B40/1) gemessen.

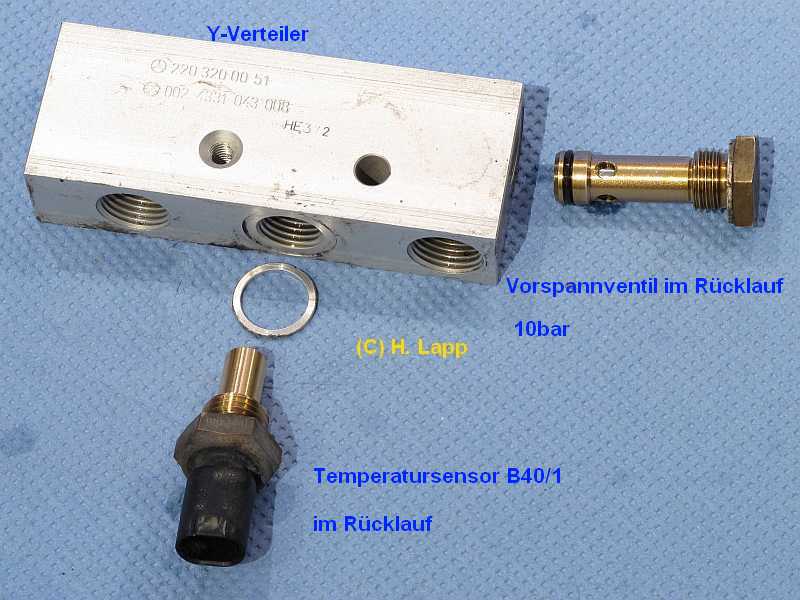

In diesem Y-Verteiler ist ein Vorspannventil vorhanden, das bei laufendem Motor im Rücklauf vom Federbein einen minimalen Druck von 10 bar sicherstellt.

Über eine Bypassbohrung erfolgt bei stehendem Motor in 5-10 Minuten ein systembedingter Druckabbau.

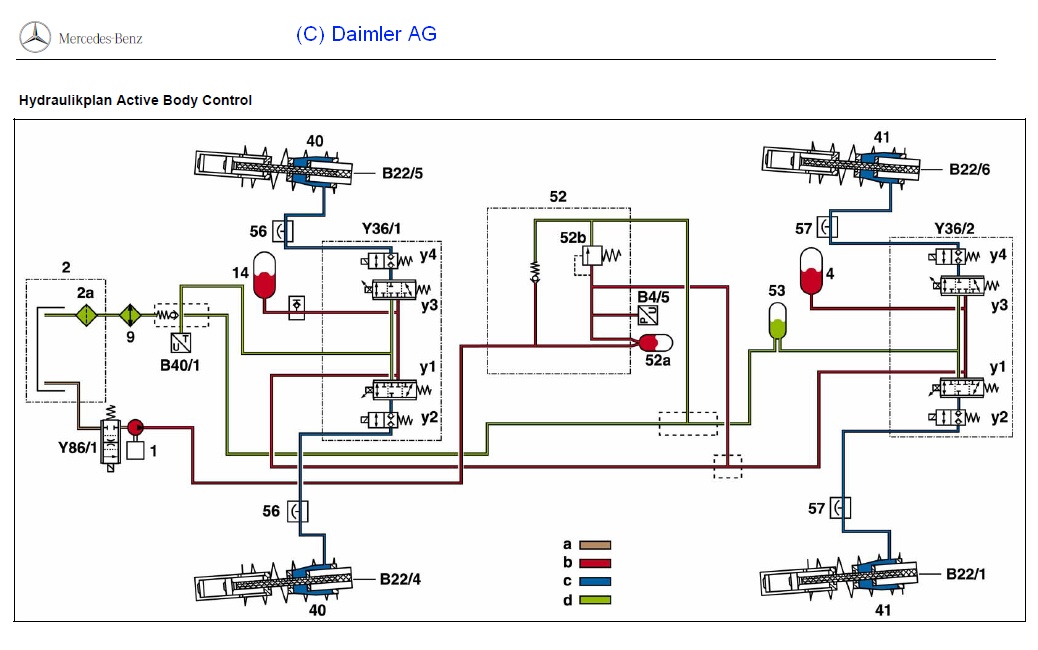

5.1 Federung / Dämpfung: 230.474 bis 28.02.2006: top
Einzelheiten zum Hydraulikschema und die Legende dazu sind hier oder zum Ausdrucken als Pdf .
SL55AMG
5.2 Druckversorgung (Grundfunktion Hydraulik ABC): top

Funktion: GF32.22-P-4010SL

siehe ABC-Druckversorgung

siehe auch Y-(Druck)-Verteiler
5.3 Niveauregulierung: top

siehe auch Schalter im Unteren Bedienfeld (UBF).

Funktion: GF32.22-P-4005B

Gleichzeitig regelt das ABC das Fahrzeugniveau bei laufendem Motor abhängig von der Beladung. Dabei wird Öl in die Hydraulikzylinder
gepumpt, bis das eingestellte Niveau wieder erreicht ist. Verringert sich die Beladung, wird Öl in den Rücklauf abgelassen.
Je zwei Niveau-Sensoren an der Vorder- und an der Hinterachse erfassen das Fahrzeugniveau und melden es an das ABC-Steuergerät N51/2.
5.4 Nachlauffunktion:

Bis zu einer Minute nach "Zündung aus" reagiert noch das Steuergerät ABC auf Niveauveränderungen.
5.5 längere Standzeit - Absenkung: top

Typ 230 mit ABC (Code 487a) GF32.22-P-4005B

Eine gleichmäßige Absenkung des Fahrzeugniveaus von bis zu 20 mm nach einer Fahrt durch sich abkühlendes ABC-Hydrauliköl ist
innerhalb der Toleranz, ebenso eine Absenkung von bis zu 30 mm nach 4 Wochen Standzeit. Die Vorderräder sollten nicht eingeschlagen sein.
Eine innere Undichtheit bewirkt eine Schiefstellung des Fahrzeugs.

Sinkt ein Federbein trotz geschlossenem Sperrventil ab, so werden entsprechende Fehler im Diagnose-Fehlerspeicher abgelegt:
C1531-1: links vorne, C1531-2: rechts vorne, C1531-4: links hinten, C1531-8: rechts hinten

siehe auch Gesamtliste Diagnose ABC Fehlernummern (nur mit Zugangsdaten).
5.6 Sperrstellung:

Beim Radwechsel und auf der Hebebühne wird eine Entlastung der Federbeine (Steuerdruck) erkannt und mittels softwareseitiger Radlasterkennung
(Setzen eines Softwareflags) werden die Sperrventile geschlossen und die Reglerventile nicht mehr angesteuert (Mittelstellung).

Die Sperrstellung wird bei Bewegung des Fahrzeugs (Motor läuft) wieder gelöscht, siehe GF32.50-P-4500-02A, Abschnitt Funktion Sperrstellung.

siehe auch: Aufbocken, Hebebühne:
6. ABC-Ölkühler: top

Übersicht: GF32.50-P-4110A

EPC-Net Gruppe 50/015/4

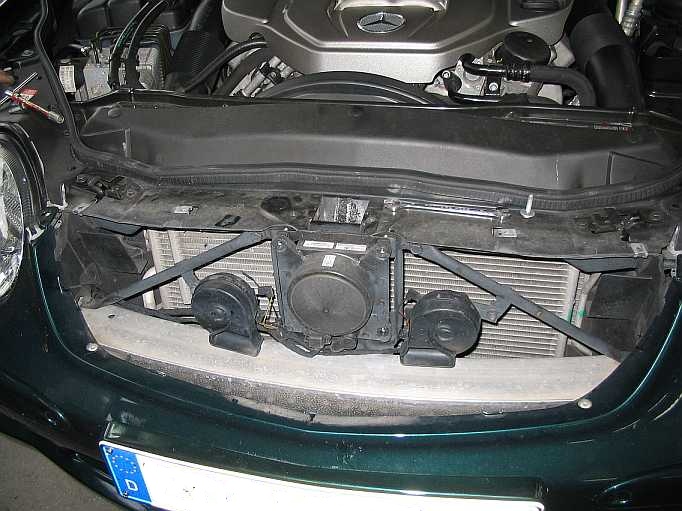

Ein kleiner fast quadratischer Kühler A2155000000 für das ABC-Öl ist rechts vor dem Kondensator
A2305000254 der Klimaanlage angeordnet. Das Öl wird im Rücklauf vor dem Filter abgekühlt.
SL55AMG ABC-Ölkühler ABC-Ölkühler
Beim Rodeotest (nicht bei älteren Fahrzeugen durchführen) wird es auf etwa 80 Grad erwärmt: AR32.50-P-0026A .

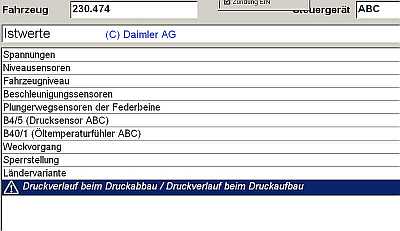

Wie heiß wird es dann beim Fahren? Von Mercedes gibt es keine Temperaturangaben. Meine Messungen ergaben eine nur geringe Temperaturerhöhung
im Vorlauf zum ABC-Kühler und im Behälter, siehe ABC-Öl-Temperaturmessung

Inzwischen zeigt sich, dass mit Mopf 2 anscheinend alle 230er den ABC-Kühler bekamen, so z.B. beim Sl500.
ABC-Ölkühler beim Sl500
Bei meinem SL55AMG war der Halter der ABC-Metallleitungen an der Motorunterseite beschädigt (Vorbesitzer) und wurde erneuert (siehe Mängelbeseitigung).
Ölkühler aus-, einbauen: AR32.50-P-0020R

Das ABC-Leitungssystem muss drucklos sein, siehe Abschnitt4.3 . Die Entlüfterschraube zwischen den Leitungen öffnen.
ABC-SL55AMG
Montage von Hydraulikleitungen/-schläuchen: AH32.50-P-000102A

Die drei Stopfen/Clips A0029973786 heraushebeln und die Kunststoffabdeckung abnehmen. Dann die Kühlerverkleidung ausbauen.
6.1 ABC-Öltemperaturfühler B40/1:

EPC-Net: Gruppe 32/235/6
Typ: 230.456/467/471/472/474/475 bis F062919, bis 31.08.2003: dann entfielen der Y-Verteiler und der Ölsensor.

Übersicht: GF32.50-P-4120A

Anordnung: GF32.50-P-4120-01SL

EPC-Bild-Nr. 320: Temperatursensor B40/1: im Rücklauf vorn: A0051532328, bis F062919 bis 29.08.2003
EPC-Bild-Nr. 930: Steckergehäuse, MQS: A2105402081
EPC-Bild-Nr. 931: Reparatursatz, MQS, Pin 0,5 mm: A0005402305
Der Fühler B40/1, A0051532328 - 12,00 Euro ohne MwSt. misst die ABC-Öltemperatur
im Hydraulik-Rücklauf. Er befindet sich am Y-Verteiler über der vorderen Ventileinheit
im Radkasten vor dem linken Vorderrad.
ABC-SL55AMG ABC-SL55AMG ABC-SL55AMG
Ist die ABC-Öltemperatur zu hoch oder der ABC-Öltemperaturfühler defekt, wird der Fehler C1526-32 oder
der Fehler C1147 "Fehler im Bauteil B40/1 (Öltemperatur)" im Diagnosespeicher abgelegt (siehe ABC-Fehlerliste).

Der temperaturabhängige Innenwiderstand wird mit einem Ohmmeter am Sensor gemessen (Stecker abgezogen).
Mit zunehmender Temperatur wird der Wert kleiner, es ist ein NTC-Sensor (Heißleiter), siehe Wikipedia.

20 Grad C.: 2940-3240 Ohm
40 Grad C.: 1265-1395 Ohm
60 Grad C.: 590-650 Ohm
80 Grad C.: 305-335 Ohm
100 Grad C.: 160- 180 Ohm

weitere Werte siehe Tabelle
6.1.1 Diagnose und ABC-Öl-Temperatur:

Die ABC-Öltemperatur kann nicht mit der Diagnose in der Werkstatt (Softwarestand 06/2012) gemessen werden.
Im Simulationsmodus ist das Menue "B40/1 (Öltemperaturfühler ABC)" noch vorhanden. Bei der Messung
am Fahrzeug fehlt das Menue, auch bei einer aktuellen Diagnose einer Mercedes Werkstatt.

Der Y-Verteiler und damit auch der Temperaturfühler entfielen ab F 062919 ab 29.08.2003.

So baute ich mir eine Temperaturmesseinrichtung für das ABC-Öl beim Rücklauf in den Kühler, siehe tipp62a.htm .
ABC-SL55AMG
6.2 Fahrwerksvermessung Typ 230.4: top

Durchführung: AR40.20-P-0200R , siehe Parameterlenkung und Fahrwerkvermessung SL55AMG
7. Steuergerät ABC N51/2:

Übersicht: GF32.50-P-4500A
Anordnung: GF32.50-P-4500-01S

Das Steuergerät ABC N51/2 befindet sich im Fahrerfußraum ganz links unter der Instrumententafel. Daten mit aktuellem EPC-NET vergleichen! Preise Stand 6/2016

bis F122820, bis 30.03.2006: A0325455432 - 1145,36 Euro ohne MwSt. (alt: A0325450432)
ab F109966, ab 31.01.2006: A2305404645 (alt: A2305404345)
bis F145965, bis 31.03.2008: A2305404345
ab F138200, ab 30.06.2007 bis F157372 31.10.2008: A2309000200 - 409,03 Euro ohne MwSt.(alt: A2305405545)
Funktion: GF32.50-P-4500-02A ABC-SL55AMG ABC-SL55AMG
Das Steuergerät ABC (N51/2) erhält von den folgenden Sensoren die Daten: siehe GF32.50-P0001SL Can-Bus Vernetzung.

- 3 Vertikal-Beschleunigungssensoren (Fahrzeugaufbau): B24/3 vorn links, B24/4 rechts und hinten links B24/5

- 4 Niveausensoren: vorn links B22/8, vorn rechts B22/9, hinten links B22/7, hinten rechts B22/10

Querbeschleunigungssensor ABC B24/12 (am Getriebetunnel im Fußraum links)

- Längsbeschleunigungssensor ABC B24/14 Abschnitt 7.2

- 4 Plungerwegsensoren (im Federbein): B22/4 vorn links, B22/5 rechts, B22/1 hinten links,B22/6 rechts

- Drucksensor ABC B4/5, Öltemperatursensor ABC B40/1,

- Steuergerät SAM Fahrer N10/10
Wegen der Sicherheitsrelevanz (Redundanz) steuern zwei Mikroprozessoren im 10 Millisekundentakt die Hydraulik des Systems.
Bei funktionsrelevanten Fehlern wird so ein sicherer Zustand erreicht. Bei einem Totalausfall schließen die Sperrventile für einen passiven Betrieb.

Weckfunktion: GF32.50-P-4500-02A

Die Betätigung der Fernbedienung (Senderschlüssel), des Türkontaktschalters oder des Kofferraum-Beleuchtungsschalters startet
durch einen low/high-Übergang am Weckeingang flankengetriggert das Steuergerät ABC (N51/2) für etwa 1 Minute (Variable T-WECKMODE),
bis die Zündung eingeschaltet wird. Ein low/high Übergang der Kl. 61 bricht den Weckmode ab und das Steuergerät arbeitet normal.
Der logische Zustand der Kl. 61 wird notfalls aus dem Drehzahlsignal des Motorsteuergeräts abgeleitet. Kl. 87 startet den Nachlauf des Steuergerätes.
Elektrischer Schaltplan Steuergerät ABC: N51/2 bis 28.02.2006 top

Im Plan sind auch alle Sensoren erfasst, siehe Abschnitt 4.

Übersicht: PE32.50-P-2101KA
Legende: PE32.50-P-2101-60KA
Schaltplan: PE32.50-P-2101-99KA
7.1 Software: top Literatur (1):

Die Software des ABC-Systems beinhaltet drei Regelstrategien (Funktionsalgorithmen, siehe Literatur 1, S. 61:

a) Aktakon:-(Aktive Aufbaukontrolle)-Algorithmus
b) Skyhook: Linearisierung der Aufbaubewegungen längs des Weges bei der Fahrt
c) Quer- und Längsbeschleunigungsaufschaltung: als Störgrößen

Zu a) Der Aktakon-Algorithmus: Die Aufbaukoordinaten Huben, Wanken und Nicken der Aufbaulage und Aufbaubewegung und ihre Geschwindigkeiten
werden durch ihn beschrieben. Dabei genügen die Relativwege zwischen Aufbau und Rad. Dabei werden die niederfrequenten Aufbaubewegungen erfasst.

Zu b) Skyhook-Strategie zur Komforterhöhung mittels aktiver Dämpfung. An drei Orten (vorne und hinten rechts) werden die vertikalen
Beschleunigungswerte des Aufbaus gemessen und in Millisekunden dem Steuergerät übermittelt, bevor der Aufbau wesentlich reagiert.
zu c) Die Berücksichtigung der Störgrößen Quer- und Längsbeschleunigung ergibt einen zusätzlichen Reglerzweig. Bei dynamischen Lenkmanövern
(Querbeschleunigung) wird ein Wanken des Fahrzeugs verringert bzw. vermieden. Beim Bremsen und Anfahren (Längsbeschleunigung) werden die Nickbewegungen kompensiert.

Diese drei Regleranteile a), b) und c) werden unterschiedlich gewichtet und so die Fahrsituation berücksichtigt. Für die Komfort- bzw. Sporteinstellung
werden die Werte mittels zweier Kennlinienfelder unterschiedlich parametriert. Die mitberücksichtigte Wankmomentenverteilung verringert das
Über- und Untersteuerverhalten. Letztlich dienen die berechneten Werte als Sollvorgaben für die Regelung der Plungerwege der Federbeine.

Ergebniss: Gegenüber der Stahlfederung verringert sich die Wankneigung bei Querbeschleunigungen ( 5m/sek*sek) um 75%. Der Wankwinkel beträgt
durch Reifeneinfederung allein schon etwa 1 Grad, insgesamt sind es bei Slalomfahrt nur noch etwa 3 Grad im Komfortmodus und 2 Grad im Sportmodus.
7.2 Revision des ABC-Systems: top

Ein Mitglied des SL-R230-Forums (halg60) führte eine Totalrevision des ABC-Systems seines SL55AMG durch. Das Fahrzeug senkte sich bei Stillstand ab.

Die Dokumentation ist nur für registrierte und verifizierte Mitglieder vom SL-R230-Forum zugänglich .
1. Teil: Innenkotflügel abbauen

2. Teil: Unterboden und Ölbehälter abbauen

3. Teil: Ventileinheit Druckversorgung

4. Teil: vordere Ventileinheit

5. Teil: hintere Ventileinheit

6. Teil: Ventileinheit mit Pulsationsdämpfer
7. Teil: vordere/hintere Ventileinheit

8. Teil 1: Tandempumpe CL500

8. Teil 2: Tandempumpe zerlegt

9. Teil: Tandempumpe aus-, einbauen

10. Teil: vorderer Ventilblock

11. Teil: Pulsationsdämpfer / Federbein
Probleme:

In einigen Foren, z.B. www.motortalk.de wurde in den vergangenen Jahren über
Probleme mit dem ABC-Fahrwerk beim SL230 berichtet. Inzwischen zeigt sich, dass mangelnde Pflege oft die Ursache war.

Es gibt beim Typ 230 im Serviceblatt Assyst keine Wartungsanweisung zum Ölwechsel des ABC-Systems, ebensowenig z.B. beim Typ 215 wie z.B. CL55.

Nach Aussage eines Mercedes-ABC-Entwicklers sind die Tieferlegungsmodule eine Ursache für die Beschädigung der Federbeine,
da die Kennlinienfelder im Steuergerät ABC durch das Modul nicht geändert werden.

Ich machte beim SL55AMG, als ich ihn 2008 kaufte, zunächst mal mit der Diagnose bei ca. 55.000 km vorbeugend einen
"Rodeotest", also eine Filterung des ABC-Öls (allerdings noch mit dem originalen 10 Mikro-Filter).

Bei älteren Fahrzeugen mit über 100.000 km sollte man den "Rodeo-Test" nicht mehr machen.

Dann wurde 2012 das ABC-Öl gewechselt (Spülung) und der 3µ-Filter eingebaut.

Es gibt aber auch die Meinung, es nicht zu machen, besonders ab 100.000 km, da damit auch Verunreinigungen in die Ventile gespült werden könnten.
Das ABC-Öl sollte also noch hellgrün sein, siehe meinen Ölfleck-Versuch.
Da nun das ABC-Öl sauber ist, brauchte ich keinen Rodeotest/Wanktest oder Nicktest machen.

Im April 2012 habe ich den 3µ-Filter und einen Magnetfilter eingebaut und das ABC-Öl gewechselt.

Es folgte im Herbst 2014 wieder eine ABC-Öl-Spülung und ein Filterwechsel.

Ab 2015 wurde jährlich das ABC-Öl aus dem Behälter abgesaugt (ca. 1,8 l), mit frischem ABC-Öl
aufgefüllt und der Filter gewechselt. Im Winter 2021/22 gab es keine Absenkungen und 2022/23 nur eine Absenkung.
Valid HTML 4.01! Validation für HTML 4.01 - diese Seite validieren:

zurück zum Anfang top
