Gesamt-Übersicht Sitze Typ 230.4:z.B. SL55AMG 230.474, 7/2002
1. Sitze Übersicht: 2. Sitzklimatisierung: 3. Multikontursitz: 4. Pneumatische Steuereinheit: |
|
siehe auch Bauteile-Übersicht von A - Z
|
1. Sitze: 230.4 bis Modell-J. 08 / AEJ 07:
Die Sitze im SL R230 sind ein technisches Meisterwerk, besonders wenn alle Funktionen verbaut sind. Es gibt folgende Codes: Code 241/242: Sitz elektrisch verstellbar mit Memory Funktion: Code 401: Sitzklimatisierung (Heizung/Belüftung) vorne: 230.454/56/58/67/70/71/72/75/76/77/79 Code 873: Sitzheizung vorne: siehe hier Code 401 + 403: Airscarf-System vorne: Code 404/405: Multikontursitz Fahrer/Beifahrer: siehe hier. Code 494 USA: Weight Sensoring System WSS Bei der USA-Ausführung Typ 230.4 ab 1.3.06 mit Code (494) ist beim Beifahrersitz noch ein Gewichtserkennungssystem (Weight Sensing System WSS) für die Gewichtsklassifizierung des aufliegenden Gewichtes (Person, Gegenstand oder Kindersitz) mit einem Steuergerät eingebaut, siehe GF91.60-P-4046R. |
|
1.1 EPC: Elektrische Sitzverstellung (ESV) mit Memory: 230.4 bis Modell-J. 08 / AEJ 07:
EPC-net: Gruppe 82/66/2: Je nach SA-Code sind unterschiedliche Schalter verbaut. Code 403 + 873: airscarf-System vorne + Sitzheizung vorne: Schalterblock links: A2308210751 Schalterblock rechts: A2308210851 Code 401: Sitzklimatisierung: z.B. SL55AMG 230.474 7/2002: li: A2308211151 re: A2308211251. (7C45) |
|
1.2 Systembauteile Elektrische Sitzverstellung (ESV): Typ 230 bis Modell-J. 2008 AEJ 2007:
Übersicht: GF91.29-P-9998R |
|
2. Funktionsbeschreibung: Typ 230 bis Modell-J. 2008 AEJ 2007:

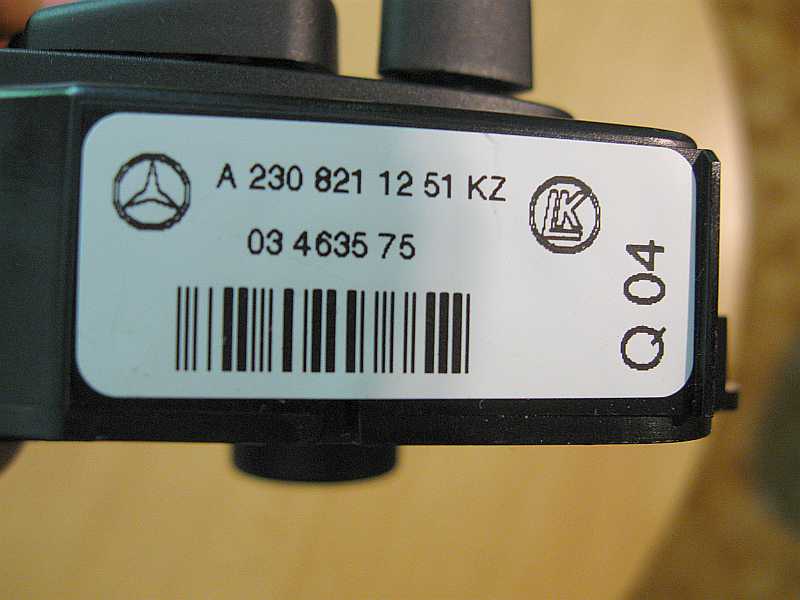

Inhaltsverzeichnis: GF91.29-P-0998RZ Sitzmenory A2308211251 Sitz Beifahrer: |
 |
 |
 |
 |
|
2.1 Sitzverstellung mit Memory Funktion:
Funktion: GF91.29-P-0002R Jeweils 6 Motoren bewirken die Sitzverstellung der beiden Vordersitze. Die Schaltergruppe Sitzverstellung S91/S92 ist analog mit dem Türsteuergerät N69 verbunden. Dieses ist digital über den CAN-B mit folgenden Baugruppen verbunden: Steuergerät EZS (N73), Kombinstrument A1, Steuergerät Vordersitzverstellung N32 (dieses ist analog mit der Motorengruppe im Sitz verbunden), Steuergerät SAM-Fond N10/8 (dieses analog mit dem Türkontaktschalter). Die Kopfstützenverstellung (in vier Stufen) ist mit der Längsverstellung (erst ab 15 mm Verstellweg) gekoppelt. Die sechs Verstellfunktionen (6 Motoren) sind in zwei Gruppen eingeteilt, wobei jeweils nur ein Motor einer Gruppe bestromt werden kann. Jeder Motor hat einen Hallsensor für die Positionserfassung. Die Speicherung der angefahrenen Sitzposition wird nach dem Drücken und Loslassen der Memory-Taste durch Drücken einer Speicherplatztaste innerhalb von 3 Sek. durchgeführt. |
|

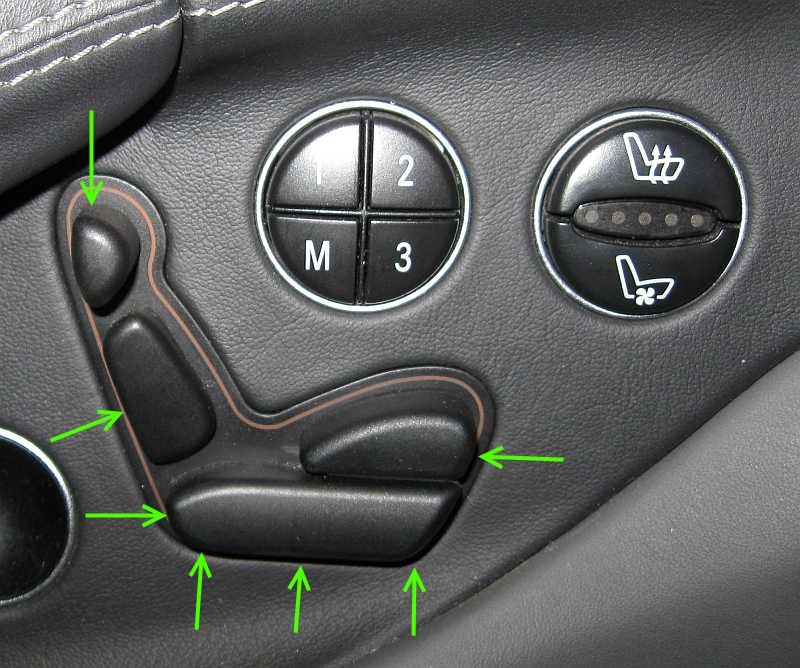

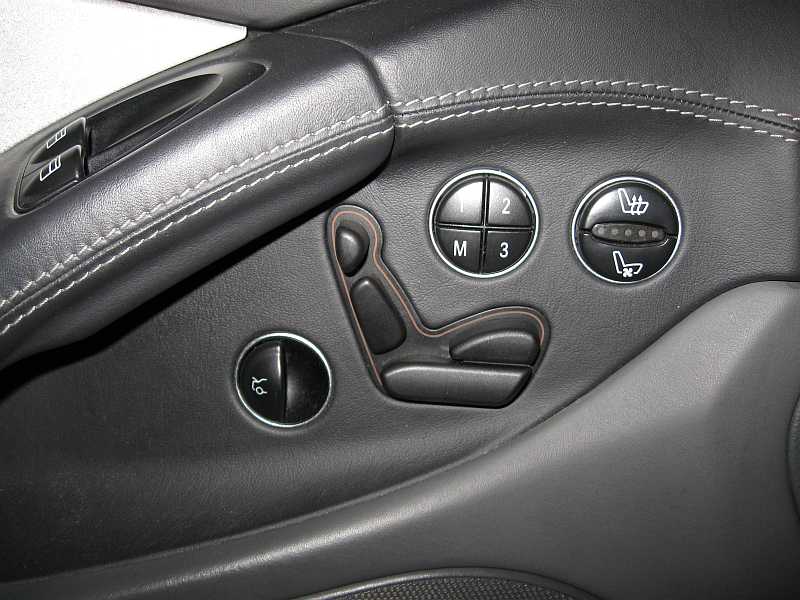

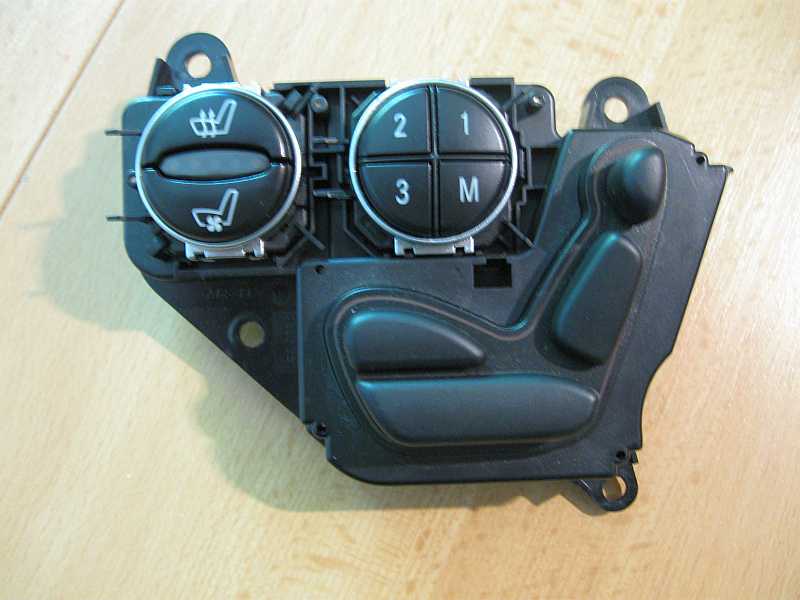

2.1.1 Schaltergruppe S91/2, S92/2:
Übersicht: GF91.29-P-2100R Anordnung: Die Schaltergruppe ist in der Türverkleidung der Vordertür. Aufbau: GF91.29-P-2100-04R Funktion: GF91.29-P-2100-02R |
 |
|

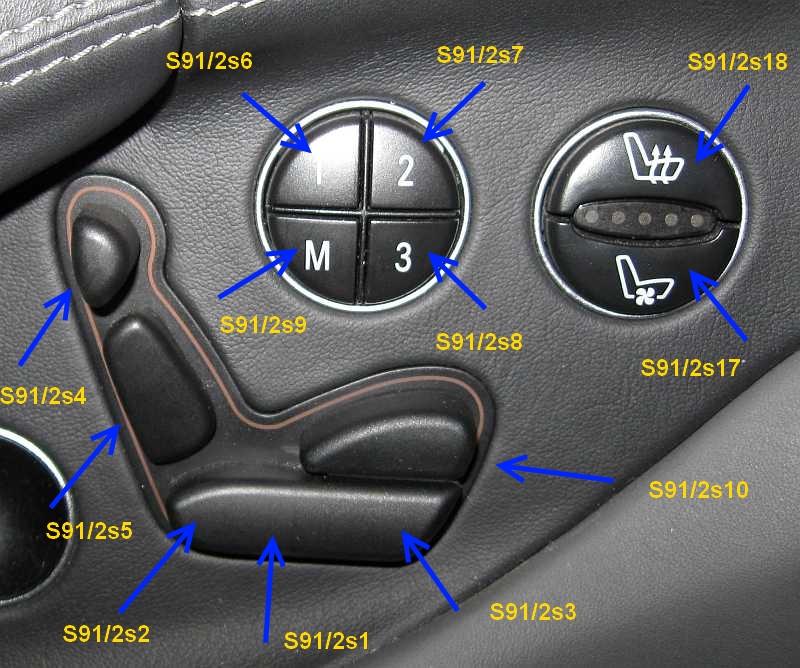

2.1.2 Widerstandsmatrix Schaltergruppe Sitzverstellung S91/92:
Die 18 Schalter bzw. Taster in der Sitzverstelleinheit (z.B. li: A2308211151) sind alle einseitig an Masse angeschlossen. Sie legen verschieden große Widerstandswerte an einen bestimmten Eingangskanal des Türsteuergerätes N69. Auch beim Geländewagen 463 liegt eine ähnliche Widerstandsmatrix bei der Sitzverstellung vor. Kanal 1 (A) - Pin 2: Sitz Längsverstellung zurück: 16 Ohm, Sitz Höhenverstellung hinten tief: 43 Ohm, Memorytaste: 76 Ohm, Sitzheizung Stufe 1 bzw. Toggle: 331 Ohm, Sitzkissen zurück: 151 Ohm Kanal 2 (B) - Pin 4: Längsverstellung vor: 16 Ohm, Sitz Höhenverstellung hinten hoch: 43 Ohm, Sitzkissen vor: 151 Ohm, Speicherplatz 1: 76 Ohm Kanal 3 (C) - Pin 3: Sitz Höhenverstellung vorne tief: 43 Ohm, Speicherplatz 2: 76 Ohm, Kopfstütze tief: 151 Ohm, Sitzheizung Stufe 2 bzw. Toggle: 331 Ohm, Lehne zurück: 16 Ohm Kanal 4 (D) - Pin 5: Lehne vor: 16 Ohm, Sitz Höhenverstellung vorne hoch: 43 Ohm, Kopfstütze hoch: 151 Ohm, Speicherplatz 3: 76 Ohm Pin 1: Masse, Pin 6: Kl. 58d |
|

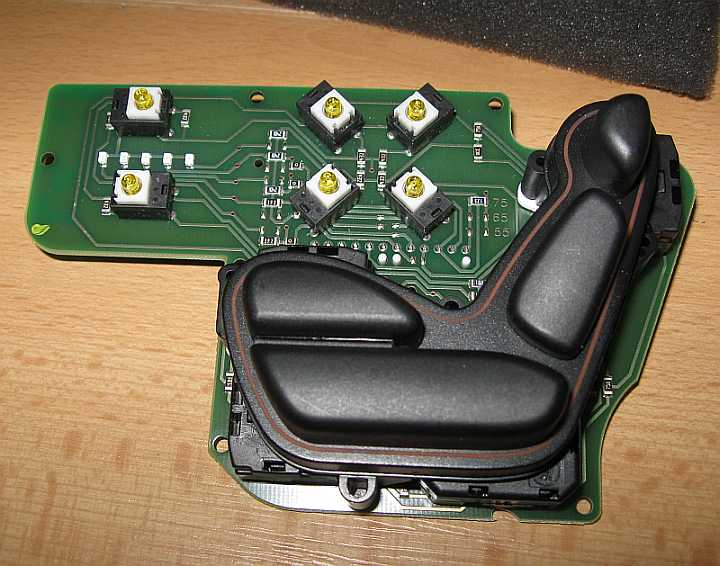

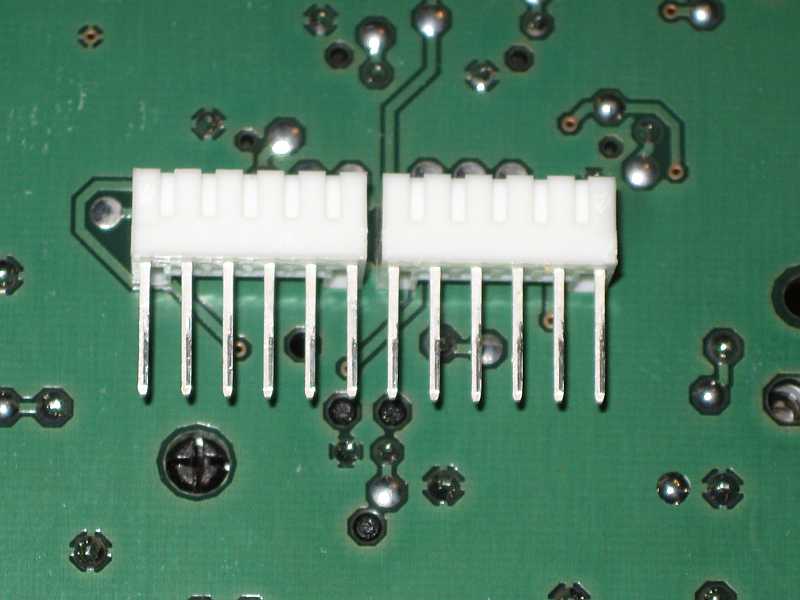

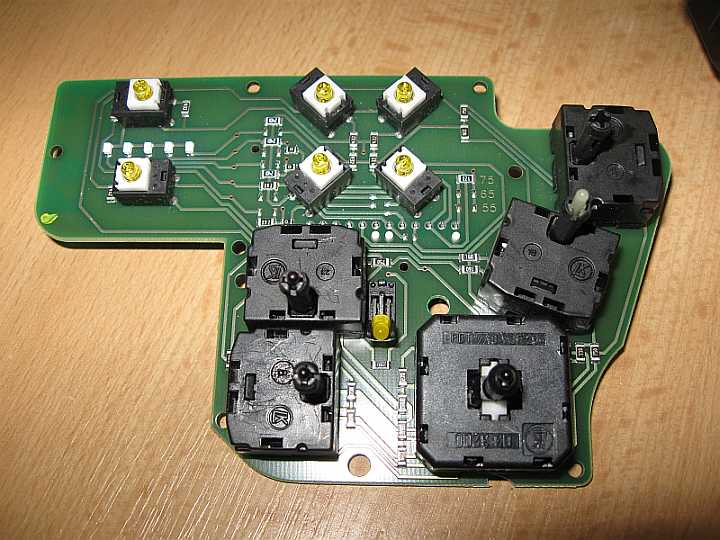

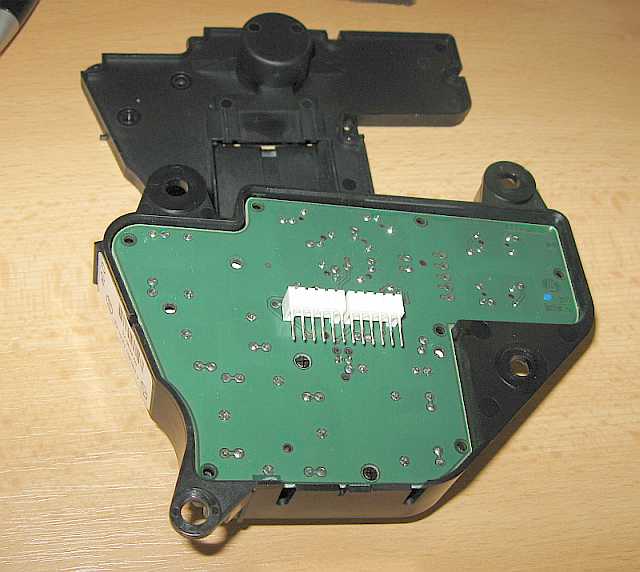

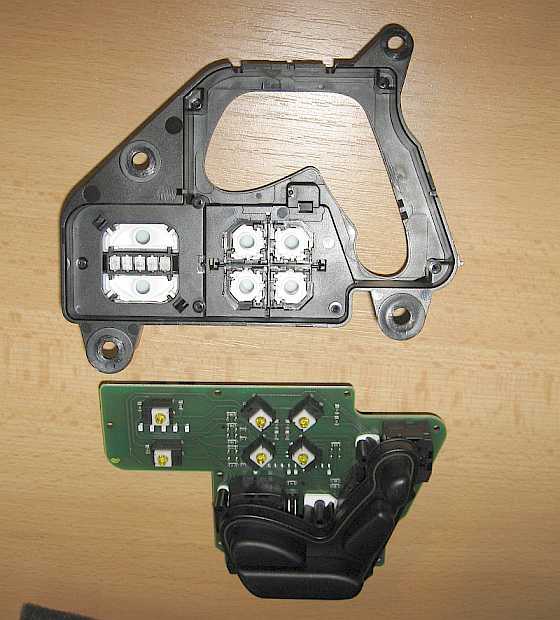

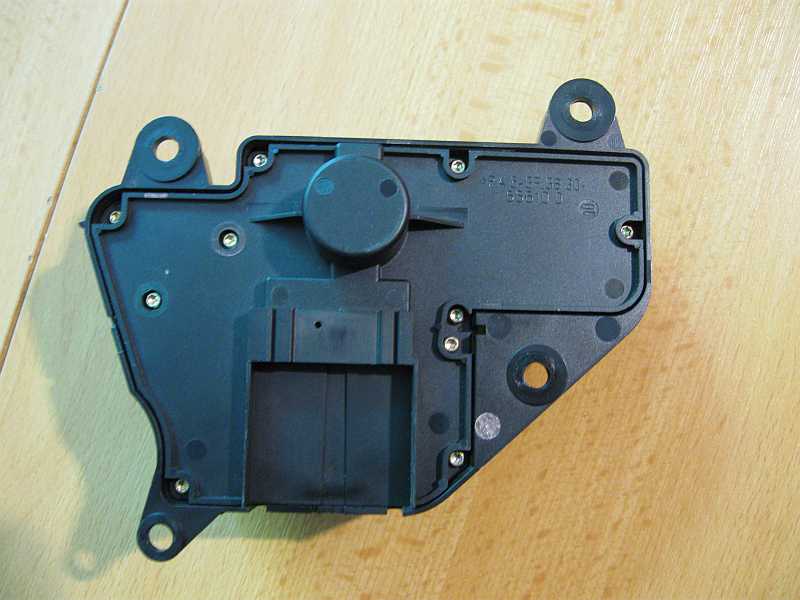

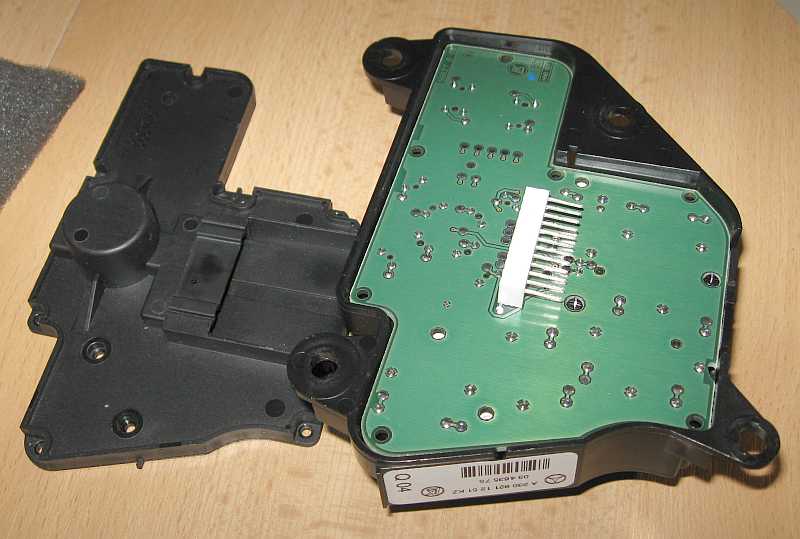

2.1.3 Platine Schaltergruppe Sitzverstellung S91/92:

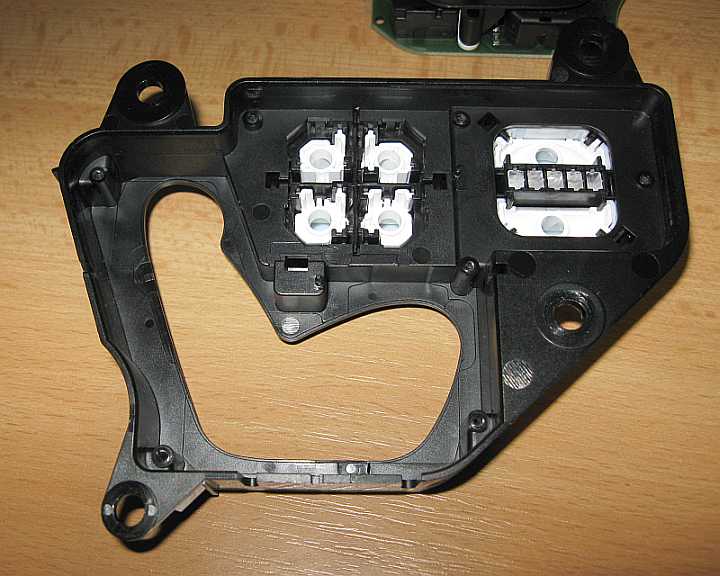

Ausbau: Die Sitzsymbole (Bedienungsteile) einfach abziehen. Die 6 Schrauben lösen und das Gehäuseoberteil abnehmen. |
|
|
 |
 |
 |
 |
 |
 |
 |
|
2.2 Schlüsselbezogene Speicherblockauswahl:
Funktion: GF91.29-P-3004R Zusätzlich wird die Fahrersitzposition schlüsselabhängig im Sitz-Steuergerät N32 abgelegt, wenn die Schlüsselabhängigkeit eingeschaltet ist (im Menue Kombiinstrument). Dazu kommen die Positionen der Lenksäule, des Außenspiegels, der Spiegelparkstellung, Einstellungen der Klimaanlage und des Kombiinstrumentes. |
|
2.3 Ein-, Ausstiegshilfe: Lenksäulenverstellung:
Funktion: GF46.15-P-2001R Entfall der Komfortfunktion Ein- und Ausstiegshilfe: Es gab 2007 in der Diagnose einen Hinweis auf eine entfallene Komfortfunktion der R230-Sitze: siehe Ein- und Ausstiegshilfe Li91.10-P-039350 v. 12.04.2007, die beim R230 als Komfortfunktion ab Januar 2006 entfallen ist. |
|
2.4 Fondraumzugang /Sitzverstellung:

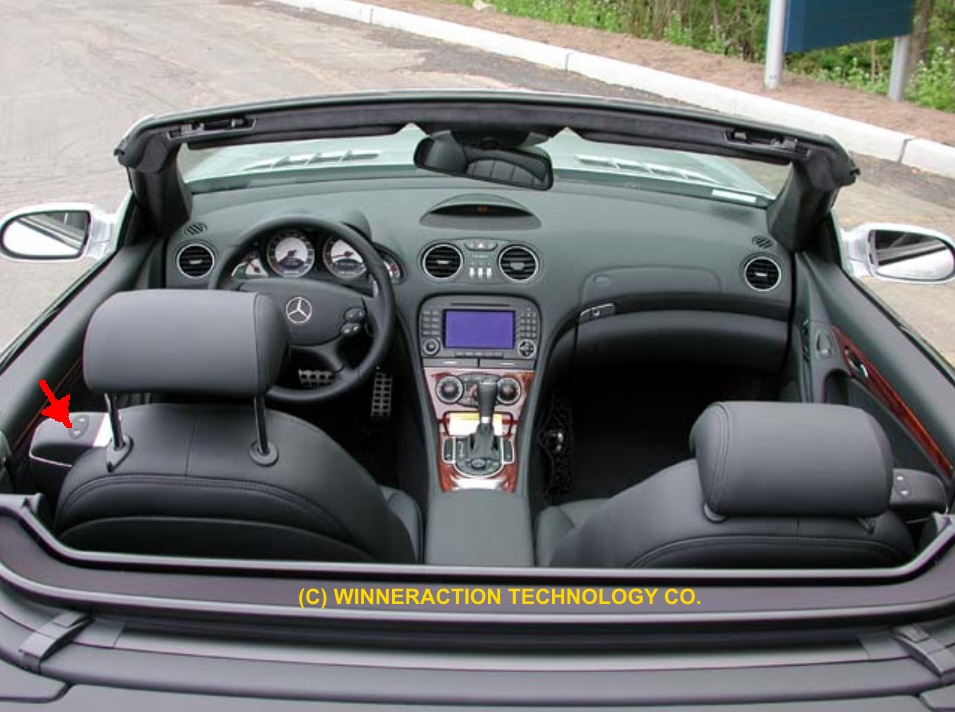

Funktion: GF91.29-P-0007R Der Vordersitz kann mit dem Schalter Zugang-Fond S137 (Fahrersitz) bzw. S137/1 (Beifahrersitz) oben an der Rückenlehne neben der Kopfstütze in die vordere Anschlagposition vorgefahren, die Rückenlehne vorgeklappt und die Kopfstütze eingefahren werden. Die drei Motoren M27/1, M27/4 und M27/5 werden solange gleichzeitig angesteuert, bis die Endanschläge erreicht werden. Dabei ist die Geschwindigkeit der Längsverstellung verdoppelt. Voraussetzungen: Die Lehnenverstellung besitzt eine Normierung des Endanschlags, die jeweilige Vordertür ist geöffnet, keine Unterspannung. Abbruch: Hallsensor defekt, Fahrzeuggeschwindigkeit über 5 km/h, Zündung Kl 15 Ein, ein Schalter der Schaltergruppe Sitzmemory oder Zugang-Fond erneut gedrückt. |
 |
|
2.5 Normierung der Sitze: 230 bis Modell-J. 08 / AEJ 07
Einzelheiten zur Normierung finden sich auch beim Bordnetzmanagement (nach Komfortbatterie-Unterbrechung). |
|
Funktion:
GF91.29-P-3005R
Unter Normierung versteht man die Speicherung der Endpositionen der verstellbaren Sitzteile der Vordersitze mit Memory in den RAM-Speichern der Steuergeräte N32/1 (links) und N32/2 (rechts). Sie befinden sich unter den beiden Sitzen. Bei der Normierung werden die einzelnen Schalter solange in Pfeilrichtung gedrückt, bis die Verstellungen an den angegebenen Anschlag gefahren ist. Zur Speicherung der Endposition muss der jeweilige Taster noch etwa 1/2 Sekunde lang weiter gedrückt bleiben. |
|
Kopfstützenverstellung: unterer Anschlag Sitz-Längsverstellung: vorderer Anschlag Sitz Neigungsverstellung vorne/hinten: oberer Anschlag Sitz Höhenverstellung:oberer Anschlag Sitzkissentiefenverstellung: hinterer Anschlag Lehnenverstellung: vorderer Anschlag |
 |
|
2.6 Blockiererkennung:
Funktion: GF91.29-P-3007R |
|
2.7 Positionsmessung Sitzverstellmotoren:
Funktion: GF91.29-P-4000R |
|
2.8 Kollisionsvermeidung Sitzverstellung:
Funktion: GF91.29-P-2010R Die Sitznormierung muss durchgeführt sein. Über die in den beiden Türsteuergeräten gespeicherten Kennlinienfelder wird eine Kollisionsmöglichkeit der einzelnen Sitzteile untereinander je nach Sitzposition vermieden. Überwacht werden folgende Kollisionsmöglichkeiten: Kissenschale/Sitzversteller: Sitzkissenneigung nach unten / Sitzhöhenverstellung nach unten Mittelkonsole/Sitzkissen: Sitzlängsverstellung nach vorne / Sitzkissenverstellung nach vorne B-Säule/Rückenlehne: Sitzlängsverstellung nach hinten / Höhenverstellung nach unten Dach/Kopfstütze: Sitzlehne steht senkrecht / Kopfstütze nach oben |
|
3. Motorengruppe Verstellung Vordersitz mit Memory:
Anordnung / Funktion: GF91.29-P-2103R |
|
4. Steuergeräte N32 Sitzverstellung mit Memory: 230 bis Modell-J. 08 / AEJ 07
|
|
4.1 Steuergerät N32/1 Verstellung Vordersitz links:
Anordnung: GF91.29-P-2106R Aufgabe: GF91.29-P-2106-02R Fahrersitz: Das Steuergerät N32/1 ist mit der Sicherung k40/2f27 (30 A) im Relaismodul K40/2 im SAM Fahrer abgesichert (Leitungen 2,5 mm2). |
|
4.2 Übersicht Steuergerät N32/2 Verstellung Vordersitz rechts mit Memory:
Anordnung: GF91.29-P-2107R Aufgabe: GF91.29-P-2107-02R |
|
4.3 Schaltpläne Sitzsteuergerät N32:
Schaltplan Sitzsteuergerät N32/1 vorne links: PE91.29-P-2101-97KA Schaltplan Sitzsteuergerät N32/2 vorne rechts: PE91.29-P-2102-97KA |
|
4.4 Sitzlehne:
Sitzlehnenverstellung: Abdeckung Gurtführung oben an der Sitzlehne aus-, einbauen: AR.91.40-P-1110R |
|
5. Türsteuergerät N69:
|
|
5.1 Türsteuergerät N69/1 vorn links:
Übersicht: GF72.29-P-4113R Aufgabe: GF72.29-P-4113-01R |
|
5.2 Türsteuergerät N69/2 vorn rechts:
Übersicht: GF72.29-P-4114R Aufgabe: GF72.29-P-4114-01R |
|
5.3 Schaltpläne Türsteuergeräte N69:
|
|
5.3.1 Schaltplan Türsteuergerät N69/1 vorn links bis 29.02.2008:
Übersicht Typ 230: PE72.29-P-2101KA Schaltplan Typ 230: PE72.29-P-2101-99KA Legende Typ 230: PE72.29-P-2101-60KA |
|
5.3.2 Schaltplan Türsteuergerät N69/1 vorn links ab 01.03.2008:
Übersicht Typ 230: PE72.29-P-2101KB Schaltplan Typ 230: PE72.29-P-2101-97KB |
|
5.3.3 Schaltplan Türsteuergerät N69/2 vorn rechts bis 29.02.2008:
Übersicht Typ 230: PE72.29-P-2102KA Schaltplan Typ 230: PE72.29-P-2102-99KA Legende Typ 230: PE72.29-P-2102-60KA |
|
5.3.4 Schaltplan Türsteuergerät N69/2 vorn rechts ab 01.03.2008:
Übersicht Typ 230 : PE72.29-P-2102KB Schaltplan Typ 230: -99KB bzw. -97KB: PE72.29-P-2102-97KB |
|
5.4 Ausbau Sitz: Typ 230 bis Modell-J. 08 / AEJ 07
|
|
Vordersitz ausbauen (mit Code 404: Multicontursitz):
AR91.10-P-1000R
Macht man es zum ersten Mal, am besten Fotos vom Ausbau machen. Zum Ausbau eines Sitzes werden das Variodach vollständig geöffnet und beide Einstiegsleisten zum Schutz vor Beschädigungen ausgebaut. Die Kopfstütze und das Sitzkissen werden eingefahren und die Rückenlehne nach vorne gekippt. Der Sitz wird nach vorne und oben verstellt. Nun schraubt man die beiden hinteren Schrauben heraus, verstellt den Sitz nach hinten und löst beide vordere Schrauben. Zündung ausschalten, Zündschlüssel abziehen (Keylessgo-Karte > 2 m Entfernung legen) |
|
Mit Code 404: Sitz nach hinten kippen und die Steckverbindung der Pneumatikleitung trennen (dabei nicht knicken). Nun die elektrische Steckverbindung trennen und die Kabelführung ausbauen. Nun die Steckverbindung zum Steuergerät Sitzverstellung trennen. Die vorderen Sitzschienenabdeckungen ausbauen. Sitz nach vorne kippen und die hinteren Schienenabdeckungen ausbauen. Mit einem Helfer wird der Sitz herausgenommen. |
|
Beim Einbau ist besonders darauf zu achten, dass der Leitungssatz richtig unter der Abdeckung liegt, nicht verdrillt ist und die Farbmarkierung auf dem Leitungssatz sich an der Öffnung im Bodenbelag befindet. |
|
6. Verkleidung Vordersitzrahmen: 230 bis Modell-J. 08 / AEJ 07
|
| Verkleidung am Vordersitzrahmen aus-/einbauen: AR91.10-P-1200R |
|
7. Vordersitzkissen Typ 230.4XY:
7.1 Bezug am Vordersitzkissen aus-, einbauen: AR91.18-P-1800R 7.2 Sitzkissen aus-, einbauen: AR91.10-P-3310R Hinweise zur Sitzbelegungerkennung: AH91.60-P-07600-01P 7.3 Spannteil an Vordersitzlehne aus-, einbauen: AR91.10-P-1910R 7.4 Motor Sitzkissen Vordersitz aus-, einbauen: AR91.29-P-1422R |
|
8. Sitzkissengestell Typ 230.4 mit Code 404/405:
Sitzkissengestell aus-, einbauen (Multikontursitz Code 404/405): AR91.10-P-3334R Dazu muss das Gurtschloss, das Sitzkissen und das Steuergerät Vordersitzverstellung abgebaut werden. 8.1 Gurtschloss aus-, einbauen (Multikontursitz Code 404/405): AR91.40-P-1515R 8.2 Sitzkissen aus-, einbauen: AR91.10-P-3310R 8.3 Steuergerät N32/1 Sitzverstellung aus-, einbauen (Multikontursitz Code 404/405): AR91.29-P-0008R |
|
9. Multikonturlehne Typ 230 bis Modell-J. 08 / AEJ 07:
Die Infos dazu sind in einem eigenen Bericht |
