Teil 9: Kombi-Öl-Holzheizung: Umbauten: 1. Umbau am 14.10.21: 2. Rücklaufmischer: 3. Kettenverbindung zur Frischluftklappe: 3.1 Umbau Abdeckung Kesselschacht: 4. neuer Feuerungsregler:

1. Umbau am 14.10.21: Der Rücklaufmischer war undicht. Ohne Elektromotor von Hand auf "Durchgang" gestellt ging genauso, da die Rücklaufpumpe unter 50 Grad Kesselwasser abgeschaltet wurde. Der erste Heizungsbauer hatte 1990 zu wenige Absperrhähne eingebaut und den Mischer ohne Verschraubungsmuffen verpresst. Also musste für die Reparatur das Puffer-/Kesselwasser abgelassen werden.

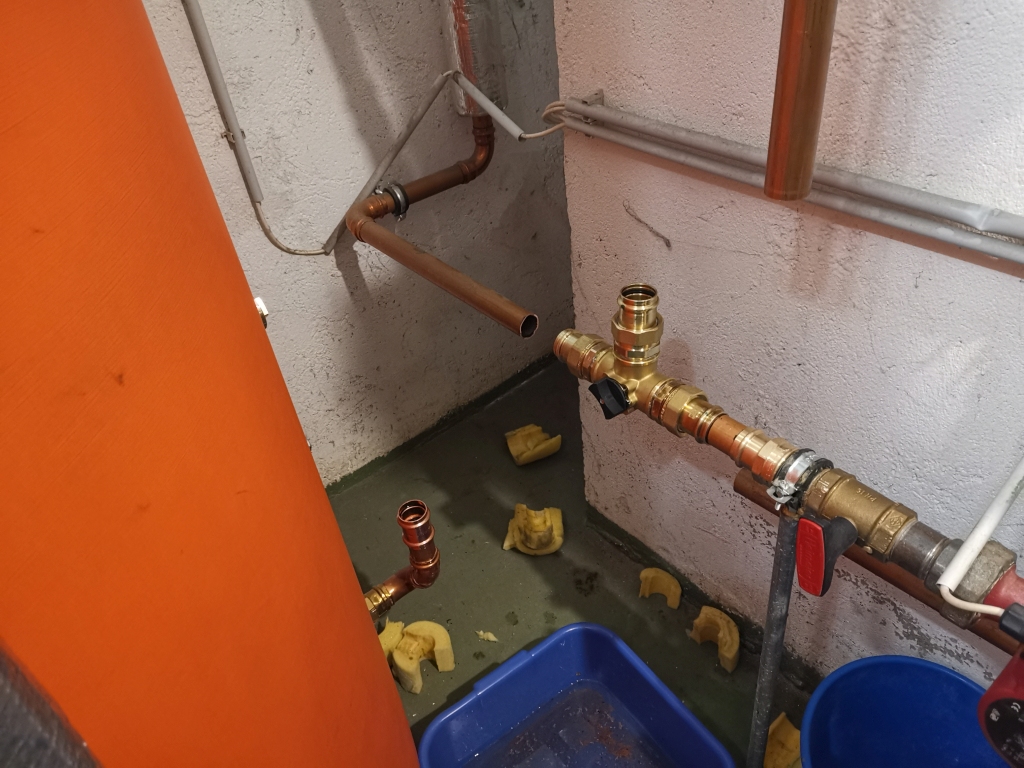

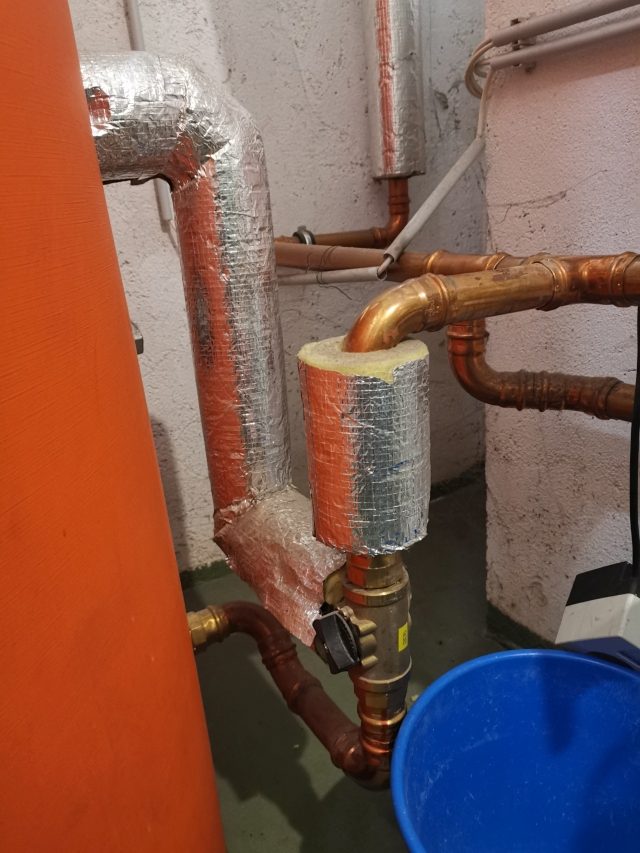

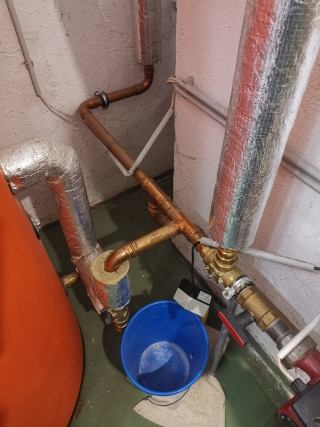

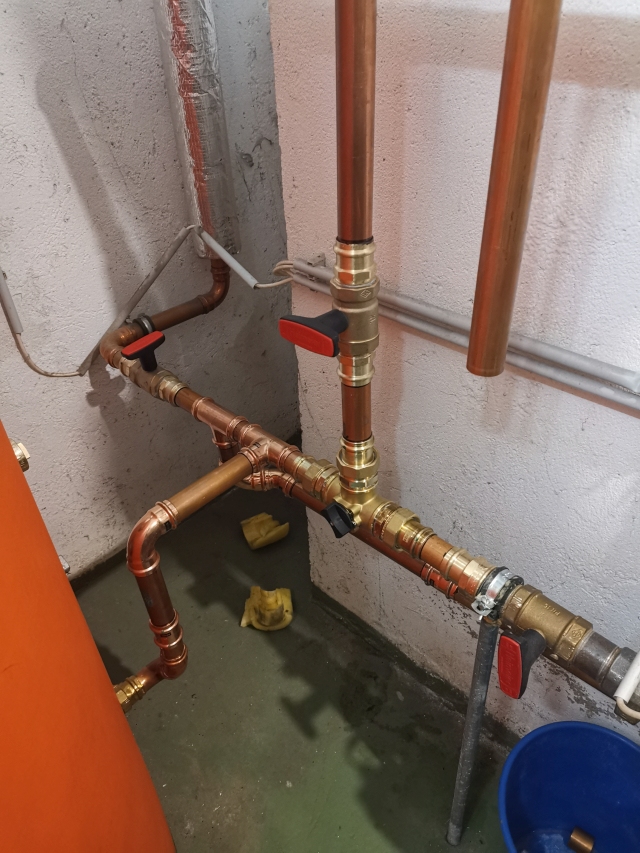

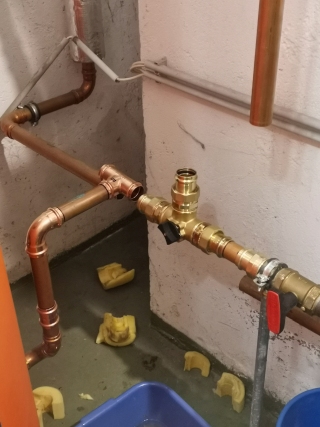

Am 14.10.21, Donnerstag Nachmittag baute Lothar die Rohre am Kombi-Warmwasser-Pufferspeicher um. Ohne Solaranlage gab es zu diesem Kombipuffer zwei Warmwasserzuführungen mit einem Hand-Mischer. Nur die untere Zuführung war am Mischer eingestellt. Die nicht benötigten Leitungen entfernte Lothar.

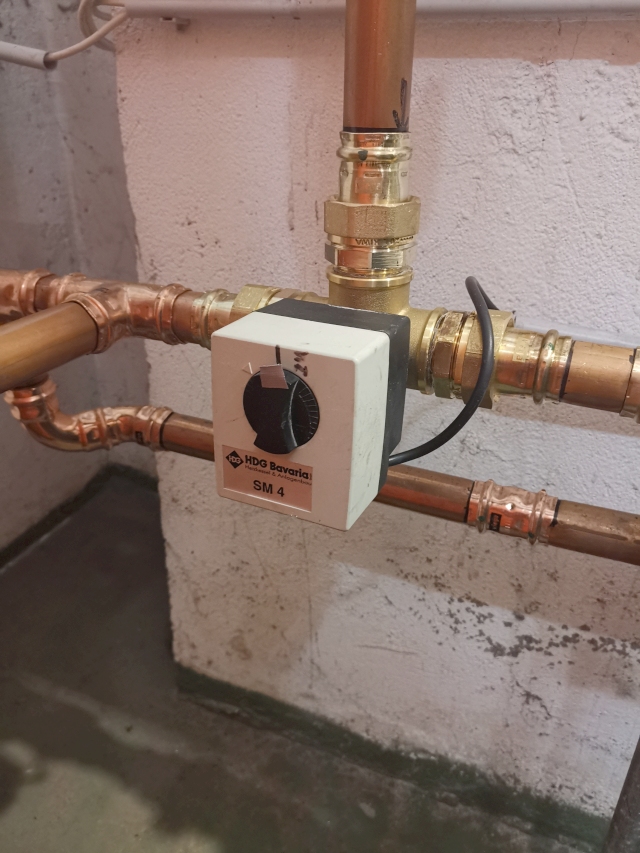

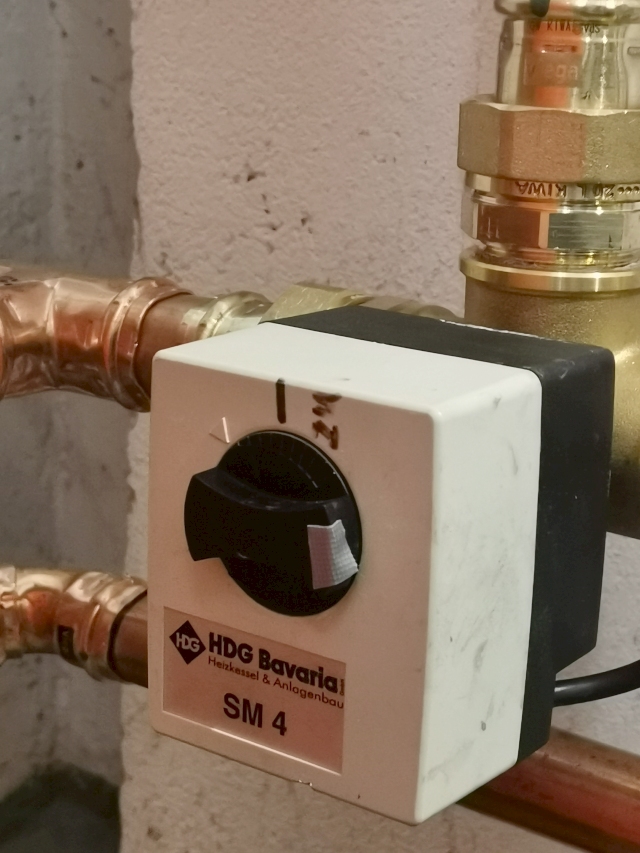

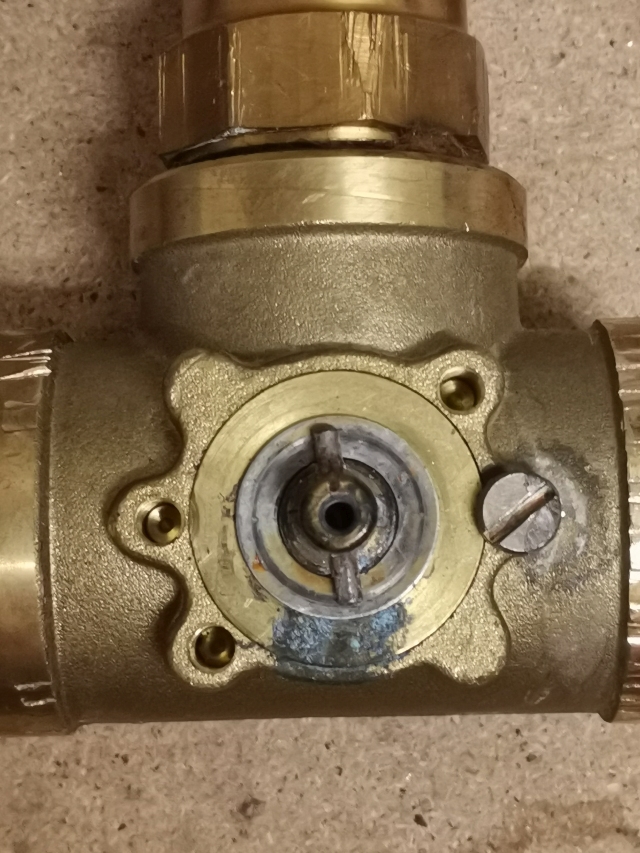

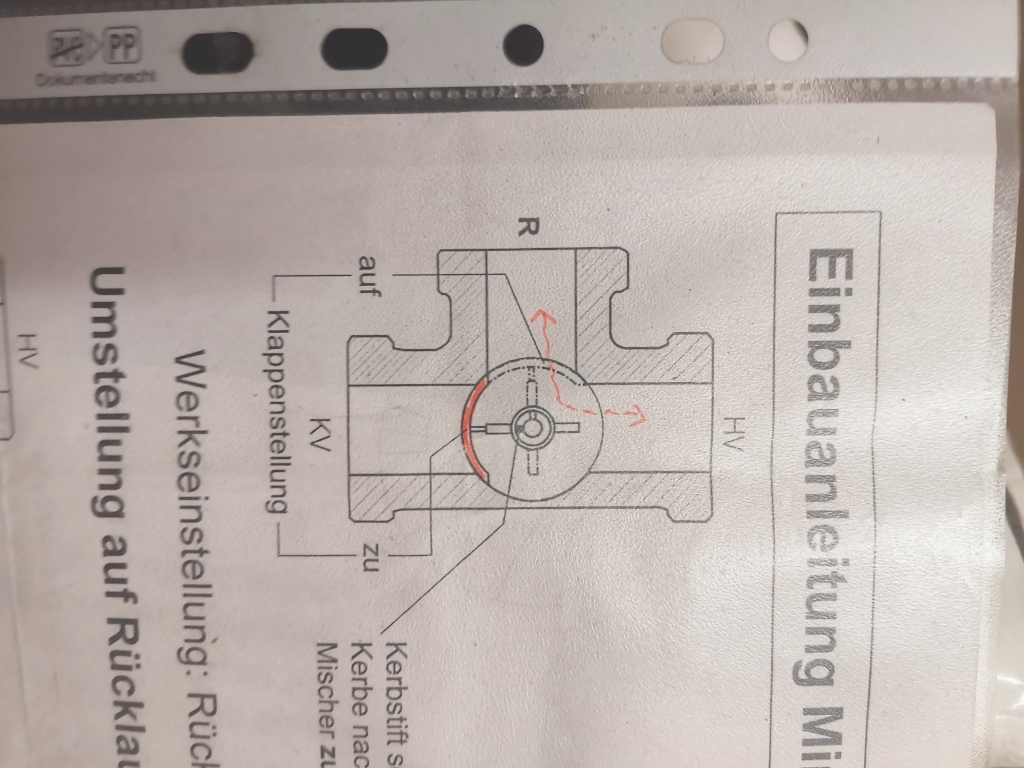

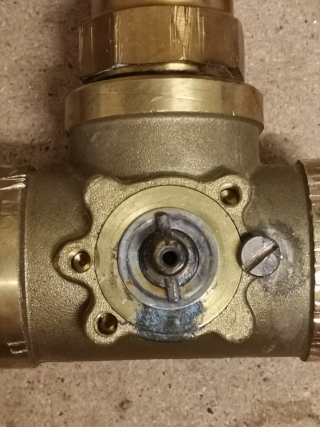

2. Rücklaufmischer: Schaltet man den Brenner ein und das Kesselwasser ist noch z.B. unter 50 Grad C., besteht Schwitzgefahr. Erst wenn die Abgastemperatur über 130 Grad C. ist, schaltet sich die Rücklaufpumpe ein. Der Mischer ist in Sperrstellung (nur Heizkesselkreis = Rücklauf Kurzschluss). Beträgt die Kesselwassertemperatur dann über 60 Grad C., macht der Mischer A4 auf, warmes Wasser gelangt zu den Verbrauchern. Auf der Mischerachse ist eine winzige Kerbe zur Markierung der Verschlussstellung.

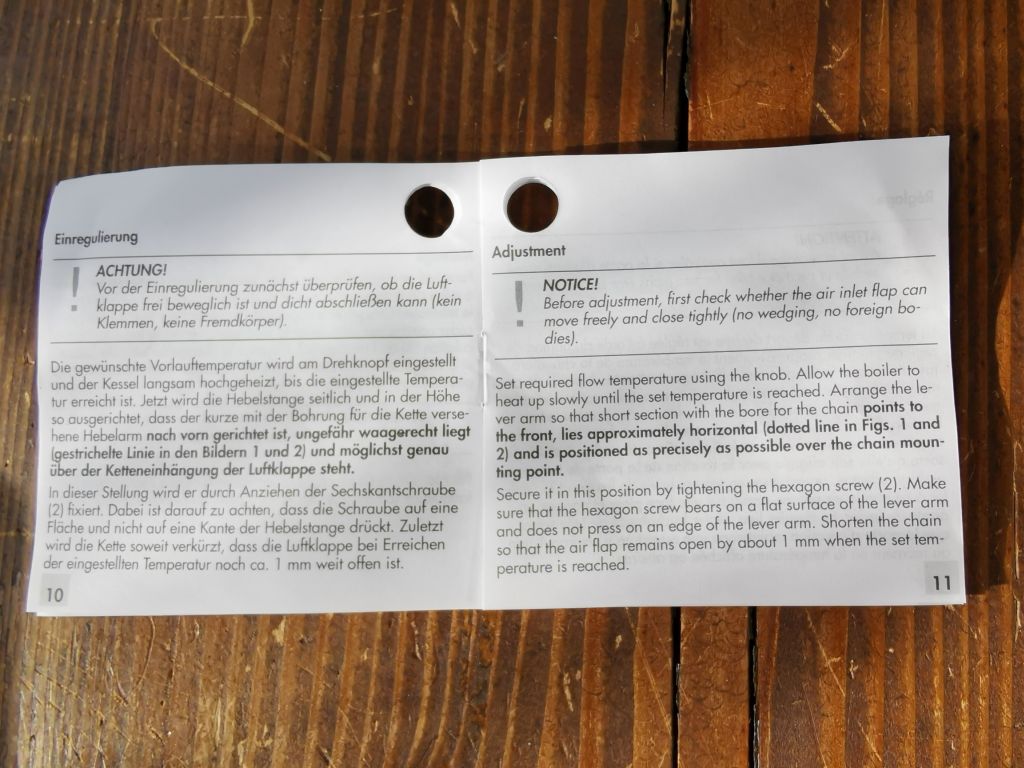

3. Kettenverbindung zur Frischluftklappe: Die Frischluftklappe wird durch den Feuerungsregler gesteuert. Bei 70 Grad C. soll nur noch ein Spalt von 1 mm da sein.

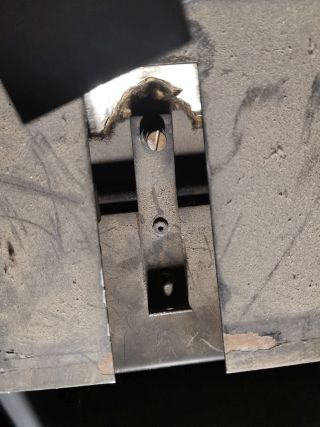

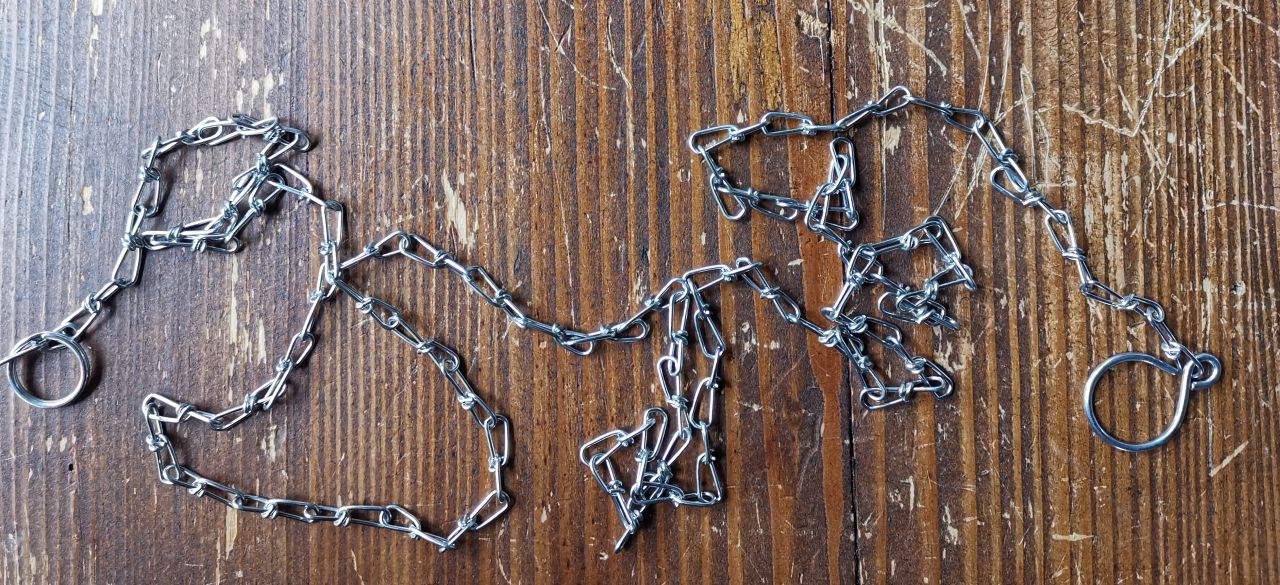

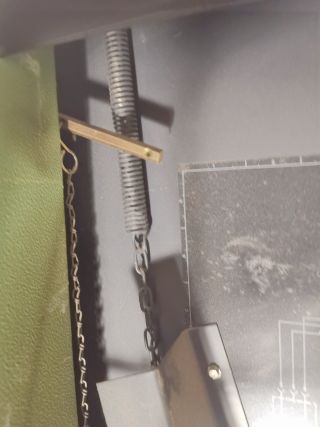

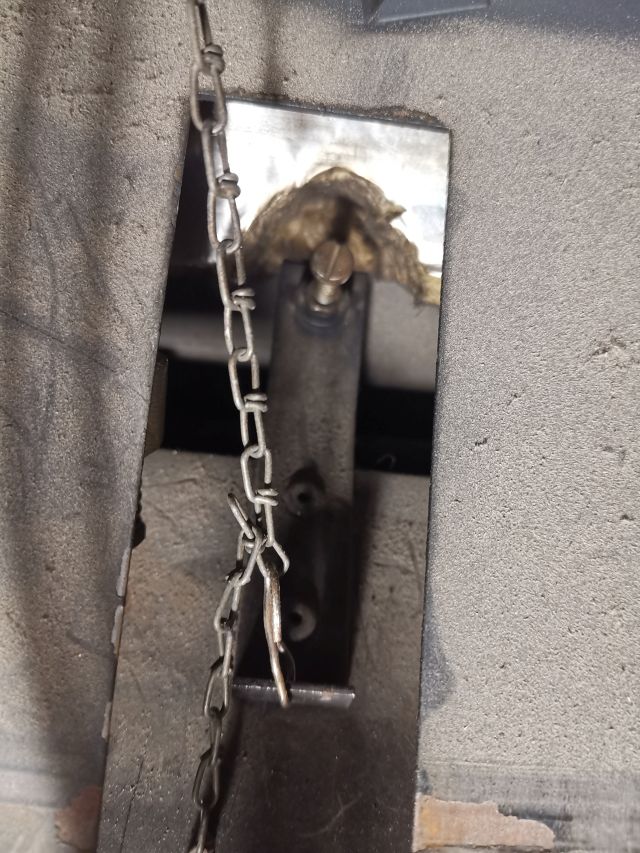

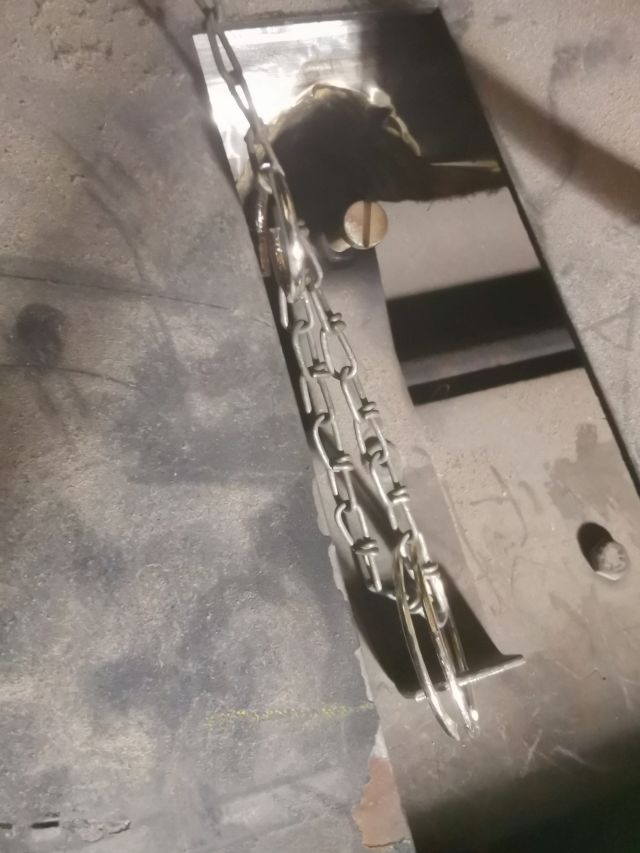

Zur Einstellung kommt man von unten nur schlecht oben an die Stange des Feuerungsreglers und unten an die Öse an der Frischluftklappe. So schnitt ich mit der Flex unten rechts neben der Öse eine Ecke ab. Das obere Abdeckblech von der Heizung abschrauben. Dazu müsste der ganze Füllschachtdeckel vorher abgeschraubt werden. Also servicefreundlich umbauen. Am Winkel der Frischluftplatte war die Kette nur mit einem kleinen Drahthaken befestigt. Zwei Schlüsselringe lösen das Befestigungsproblem der Kette, da nun nur noch oben am Hebel die Länge der Kette eingestellt wird.

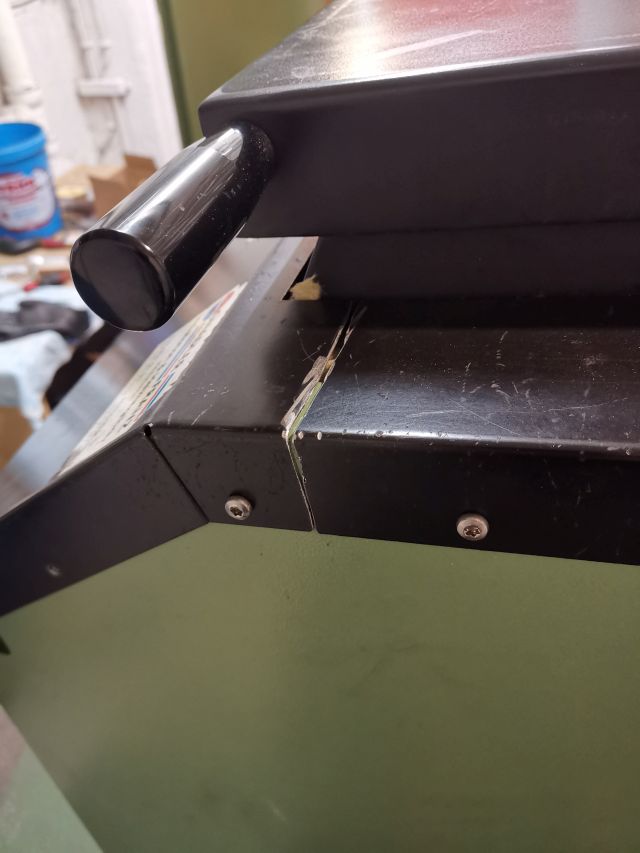

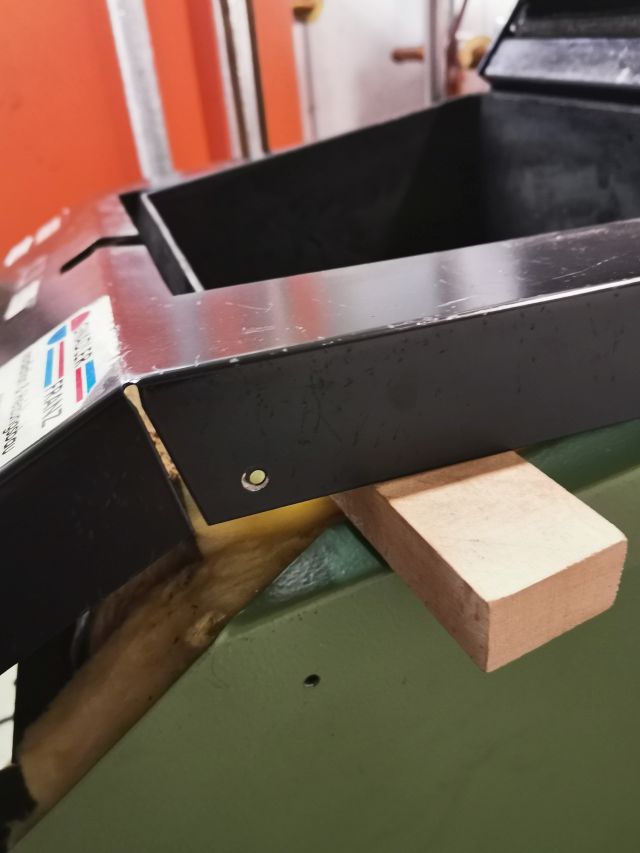

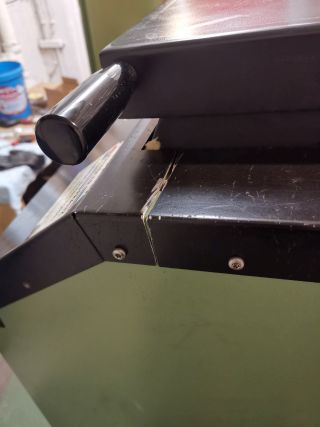

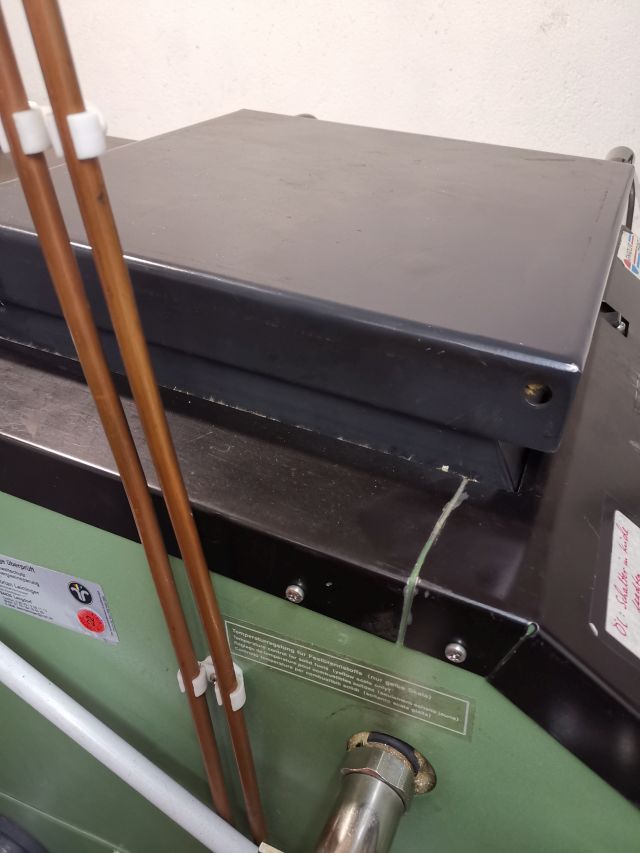

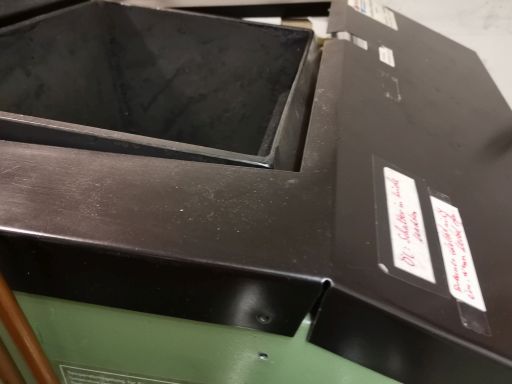

3.1 Umbau Abdeckung Kessel-Füllschacht: Am 28.09.22 schnitt ich das vordere Teil des oberen Abdeckbleches der Heizung an den Schmalseiten mit der Flex durch. Die kleinen Schlitz-Schrauben M3 der Befestigung des Deckbleches wurden durch Innentorx-M5-Schrauben ersetzt (Loch bohren, M5-Gewinde schneiden).

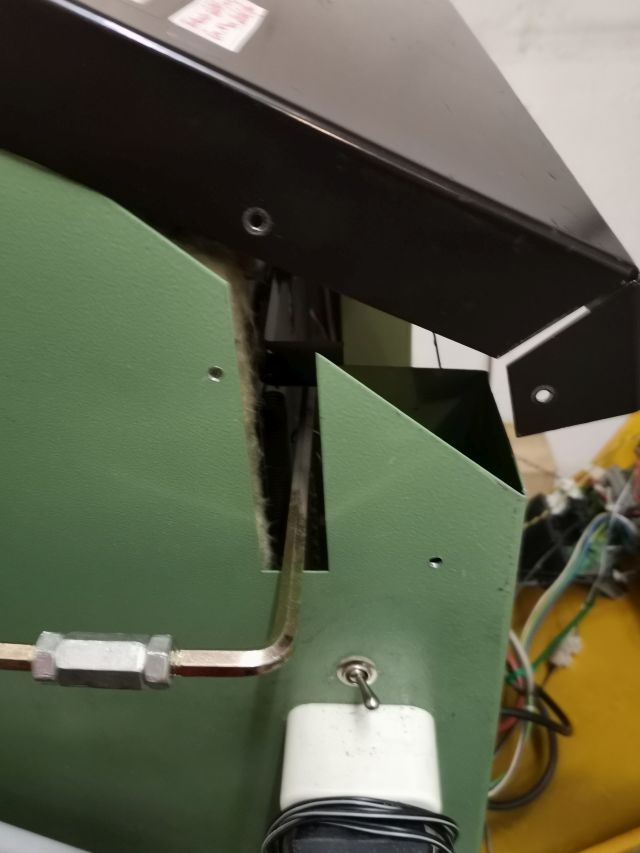

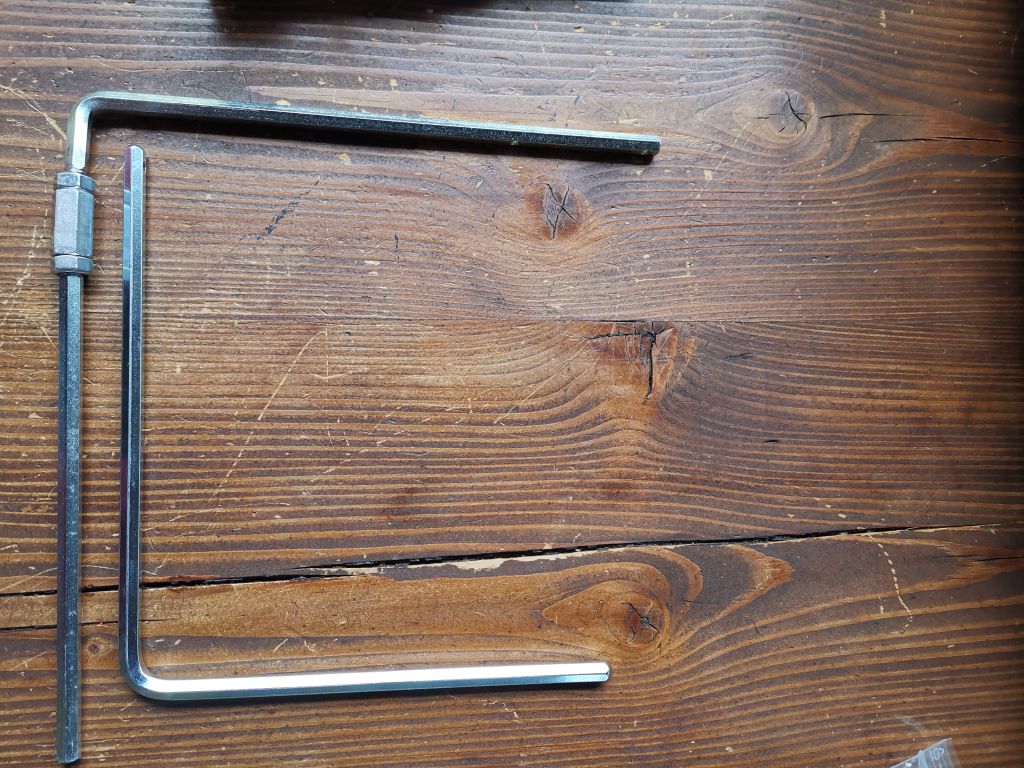

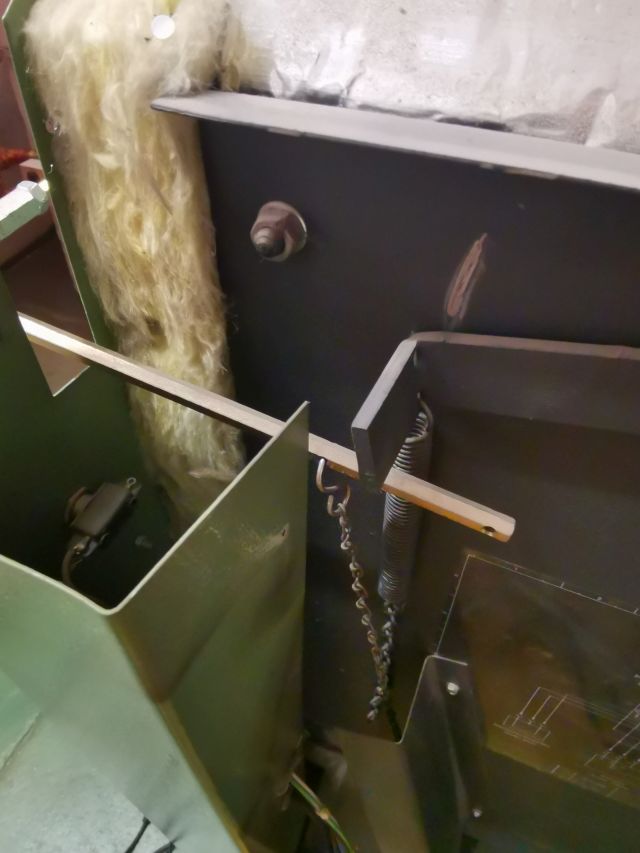

Nun ist oben alles zugänglich. Man sieht nun auch den Mechanismus, der beim Öffnen des Füllschachtdeckels die Frischluftklappe schließt. Beim Öffnen des Füllschachtdeckels wird: - bei Ölbetrieb der Ölbrenner abgeschaltet (Frischluftklappe durch den Verschlussschieber zwangsweise geschlossen). - bei Holzbetrieb die Frischluftklappe geschlossen.

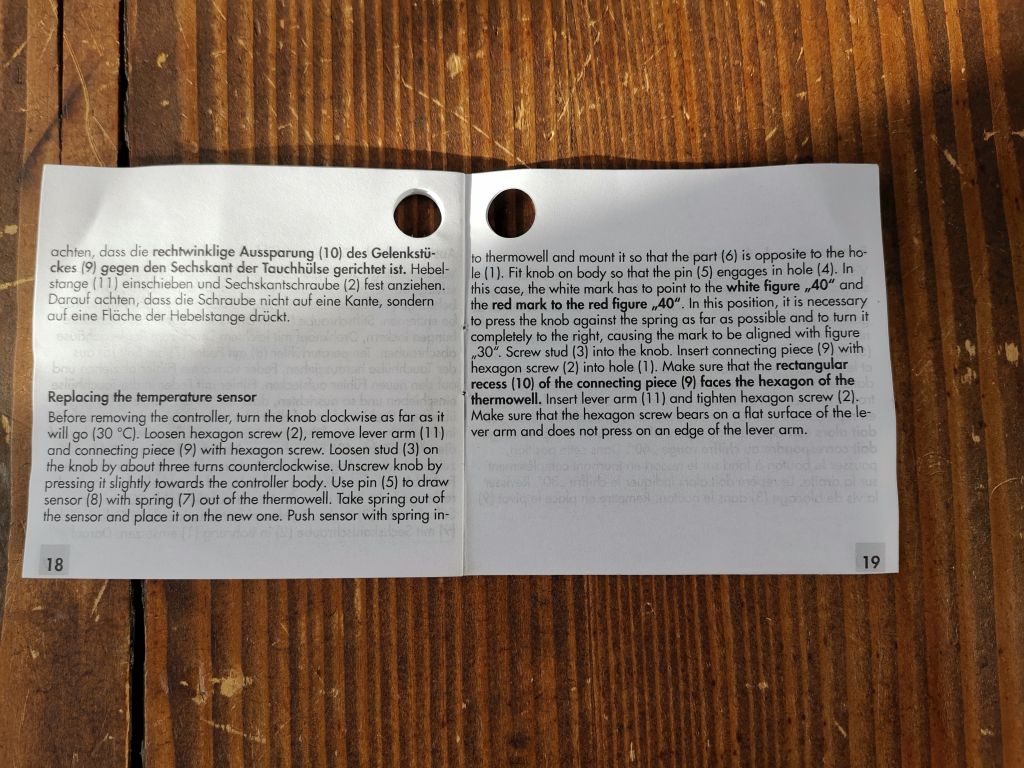

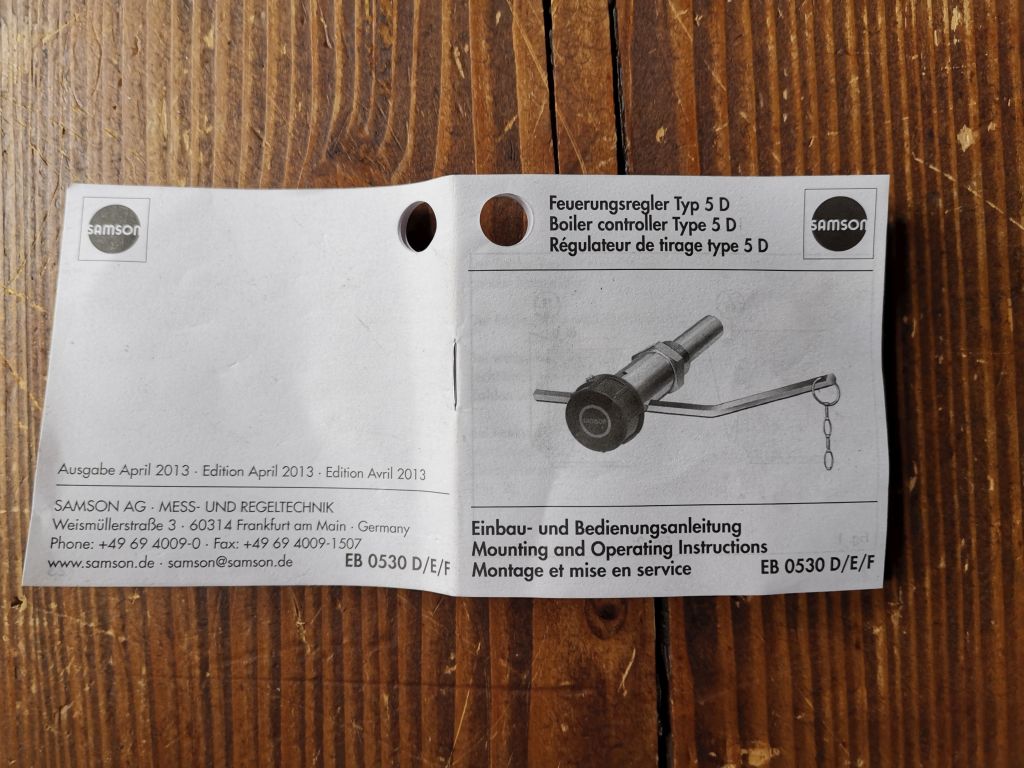

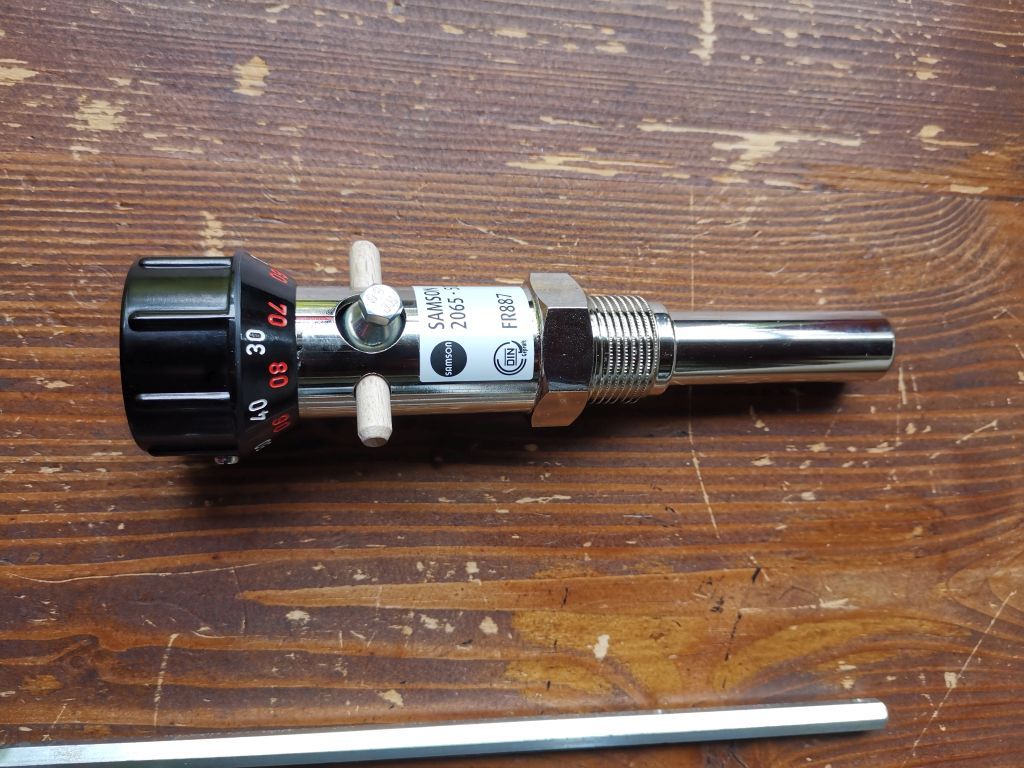

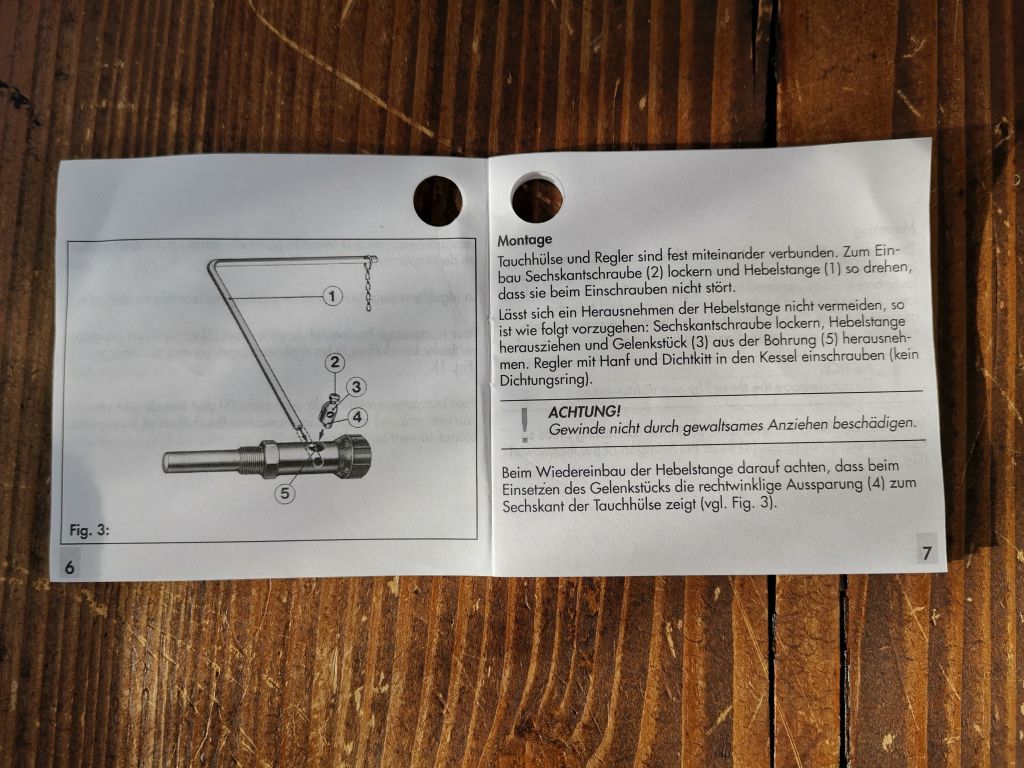

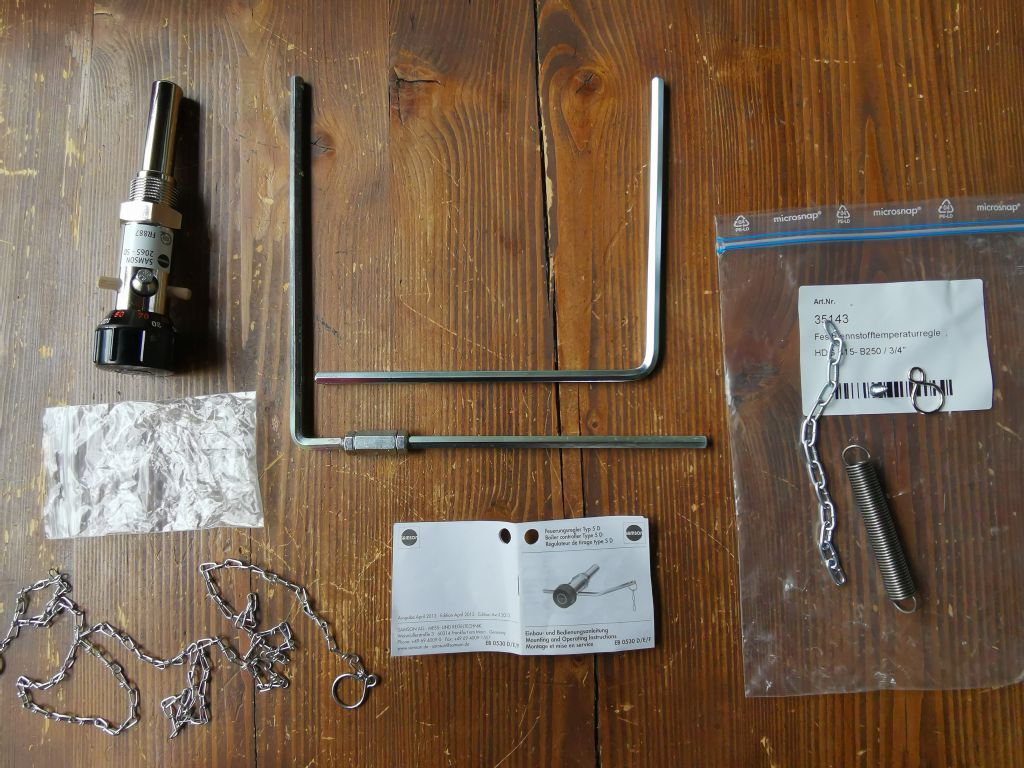

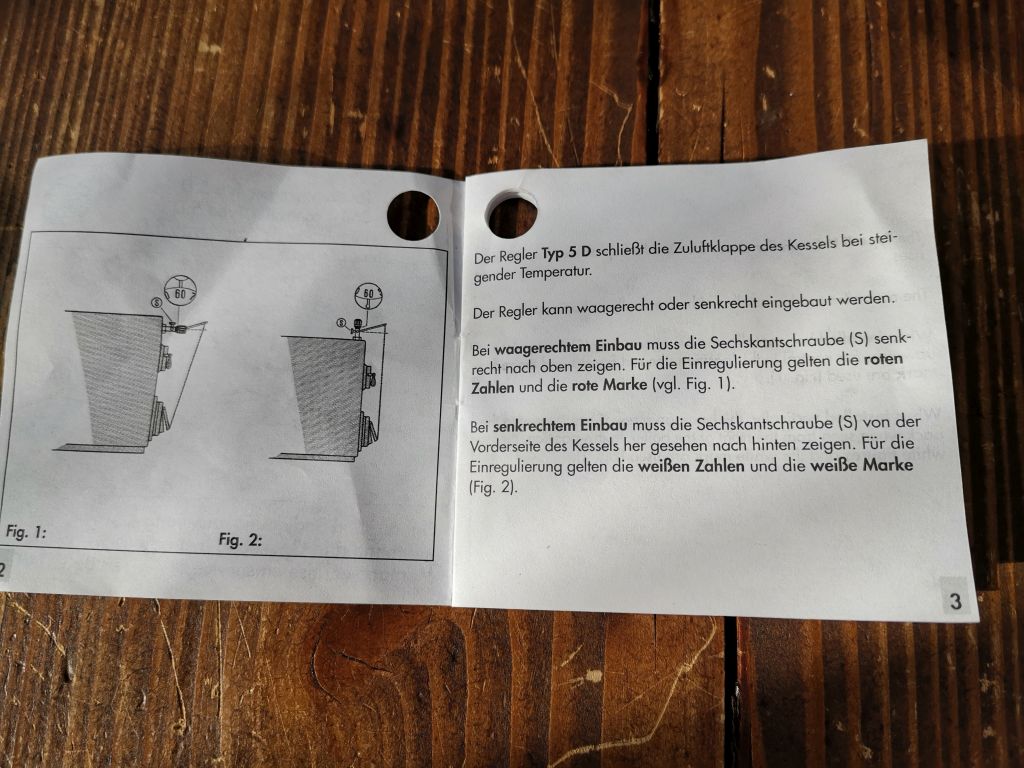

4. neuer Feuerungsregler: Von HDG-Bavaria: Art. Nr. 356143 Festbrennstofftemperaturregler HDG B15-B250, 3/4" von Samson, Typ 5D.
