1. Grundlagen:

Batterien/Akkumulatoren für Notstromversorgungen sollen zuverlässige, leistungsstarke und langlebige Energielieferanten sein. Normale Autobatterien erfüllen diese Anforderungen nur teilweise. Die Lebensdauer ist mit 3-5 Jahren zu gering. Auf Grund des relativ hohen Innenwiderstandes der Zellen sinkt der Entladestrom auch sehr schnell ab. Wird eine 2V-Zelle im 12 V-Akku defekt, muß man 5 noch gute Zellen mit entsorgen. Bei den Classic OCSM-Batterien der Fa. Hagen (CSM: Copper Stretched (expanded) Metal) werden diese Nachteile durch die spezielle Kupferstreckmetalltechnik vermieden. Sie wird seit den 70er Jahren erfolgreich bei U-Booten eingesetzt. Die Batterien sind für 20 Jahre Betriebsdauer konstruiert (macht sich allerdings auch im Preis bemerkbar) und werden von der Batteriefirma Hagen hergestellt und von Fa. Exide vertrieben. Die spezielle Konstruktion der Separation (Doppel- und Mantelseparation) verhindert Feinschlüsse. Ich kaufte diese 12 Batteriezellen in 2 Etappen im Februar 2007 bei der Fa. http://www.shop.ecke-batterien.de. Diese Hagen OCSM-2V-Batterien sind 2024 noch erhältlich (Nr. 20CSM160), werden nur auf Anfrage vom Werk gefertigt. Im Juli 2026 funktionieren die Hagenbatterien nach 19 Jahren noch immer einwandfrei.

Im Juli 2026 findet die Google-KI alles Unterlagen dazu: Ja, für die klassischen Classic OCSM-Batterien (mit Kupferstreckmetall-Technologie der ehemaligen Fa. Hagen, heute eine Marke von Exide Technologies) gibt es offizielle technische Unterlagen. Die wichtigsten verfügbaren Dokumente und Datenblätter umfassen: Offizielles Datenblatt: Technische Details und Kenndaten finden Sie im Classic OCSM Datenblatt.Ausführliche Broschüre: Eine detaillierte Übersicht inklusive Einsatzgebieten (z.B. USV, Kraftwerke, Telekommunikation) bietet diese Classic OCSM Broschüre. https://www.exidegroup.com/ru/sites/default/files/2020-06/GNB%20Classic%20OCSM_DE.pdf GNB Classic OCSM_DE.pdf Datenblatt: https://elektrotec-berlin.de/prospekte/hagen/de/ocsm.pdf Vergleich Lithium - OCSM-Batterie: Handelt es sich jedoch um eine reine Notstromversorgung (USV) im industriellen Bereich, die jahrelang nur auf Standby steht und im Ernstfall für wenige Minuten gigantische Ströme liefern muss, bleibt OCSM eine technisch extrem robuste Lösung [GNB Classic OCSM_DE.pdf].

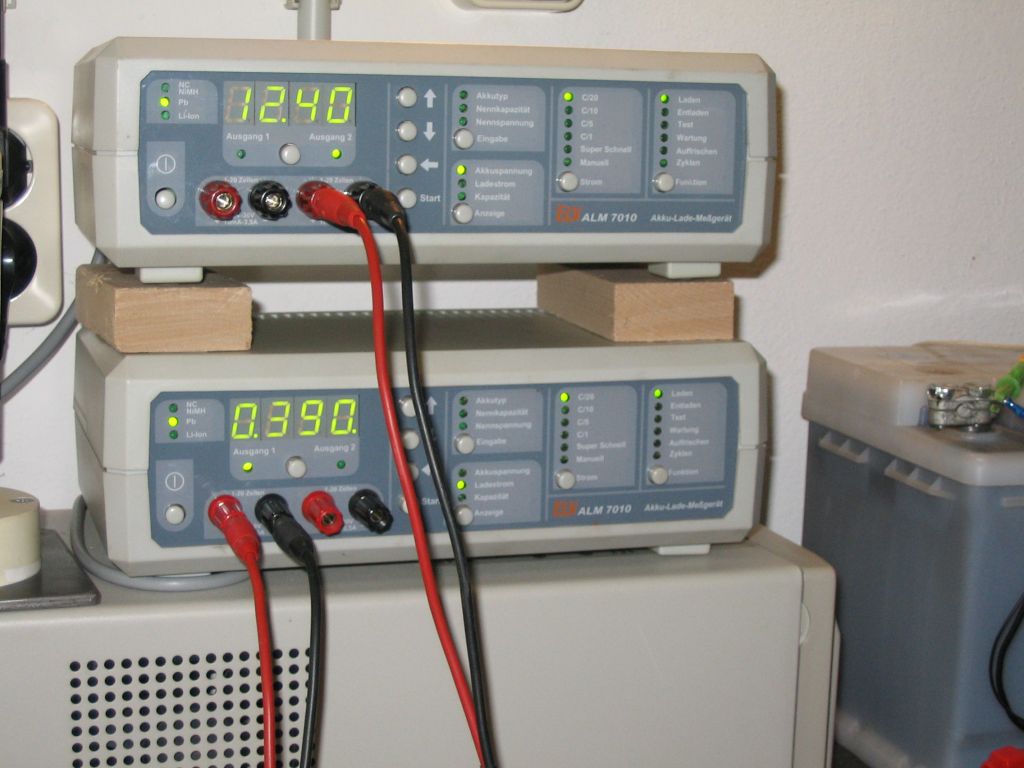

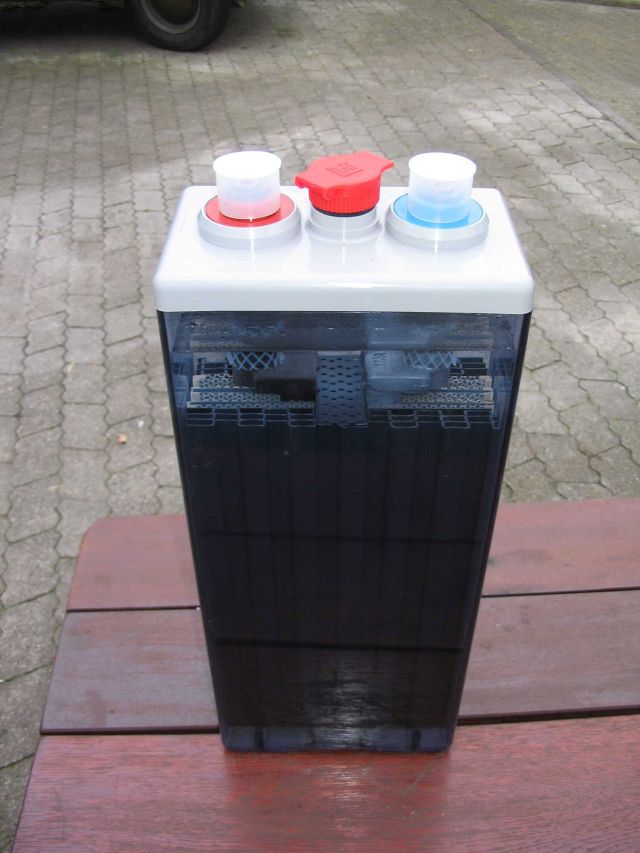

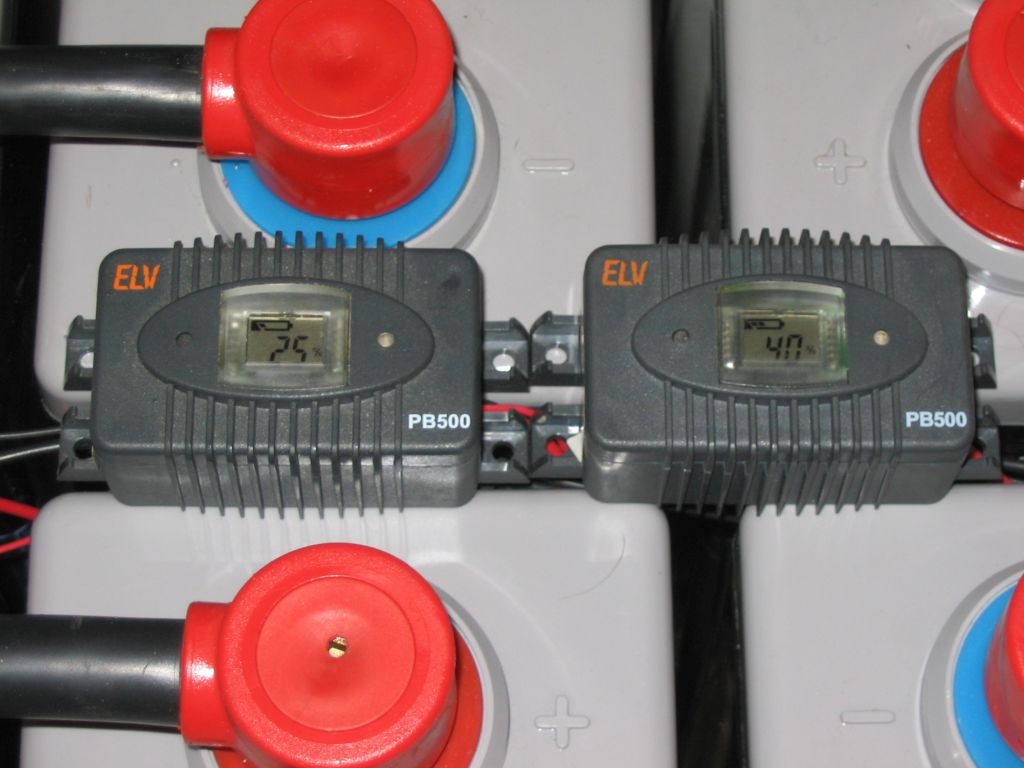

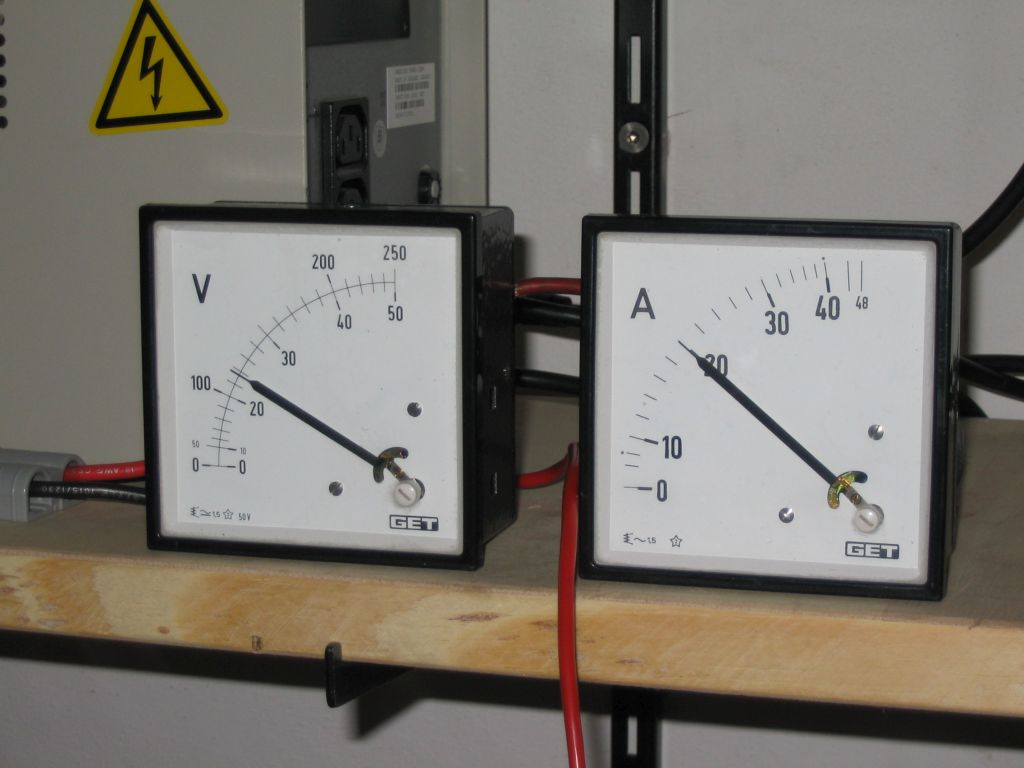

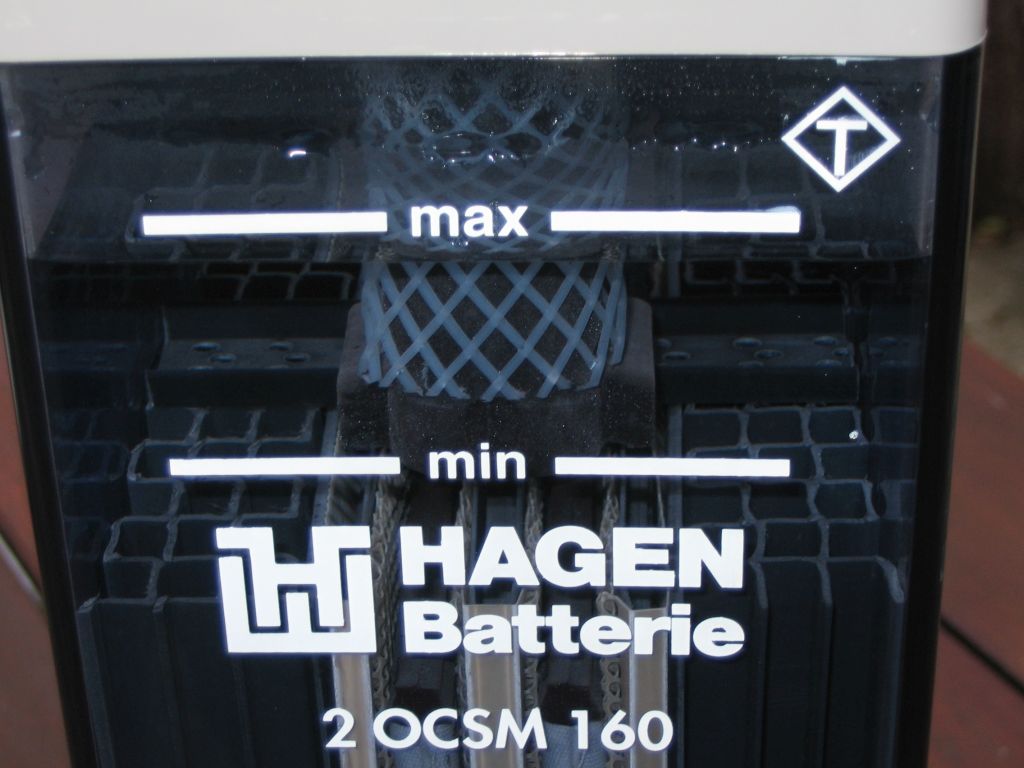

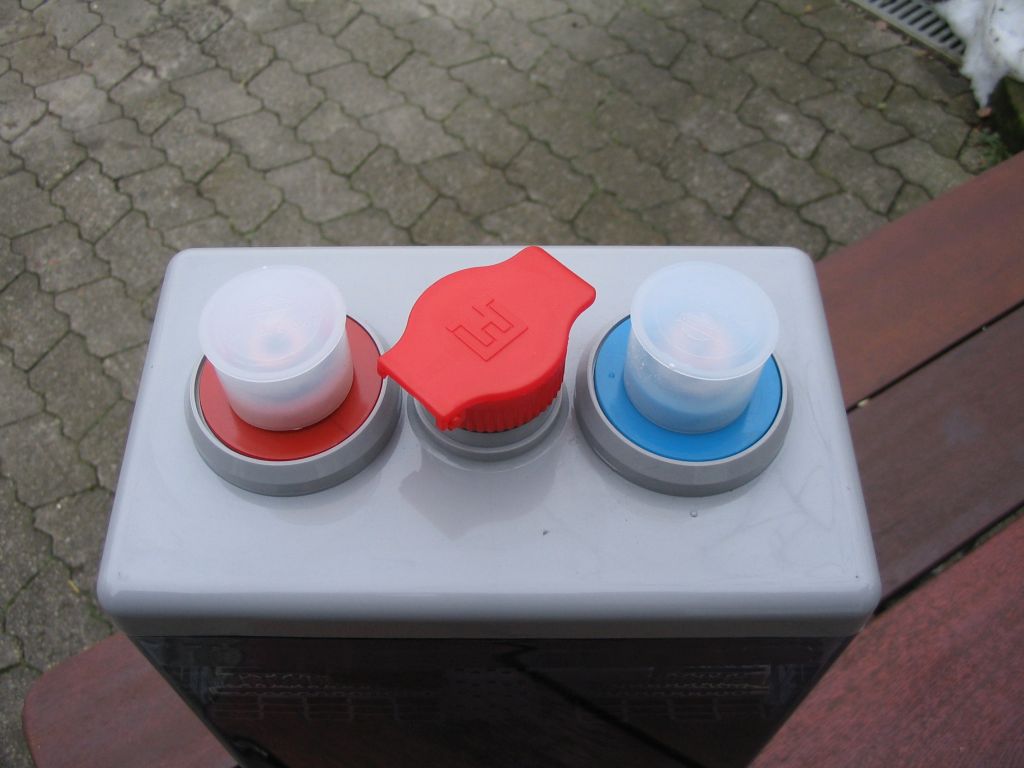

2. Aufbau der Zellen: Die OCSM 160 LA - Zellen sind in durchsichtige, glattwandige Gefäße aus Luran 378P eingebaut. Die Deckel sind mit den Zellengefäßen dicht verklebt. Die "2V-Zellen" sind 126 x 208 x 522 mm groß und je Zelle 17,9 kg schwer.

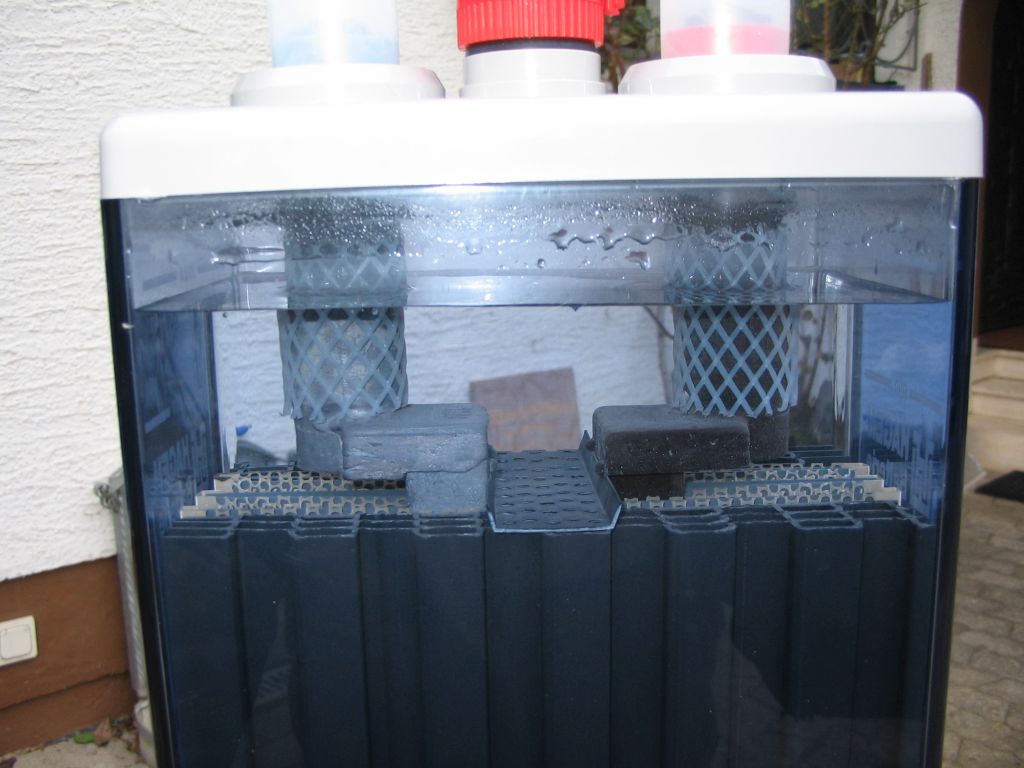

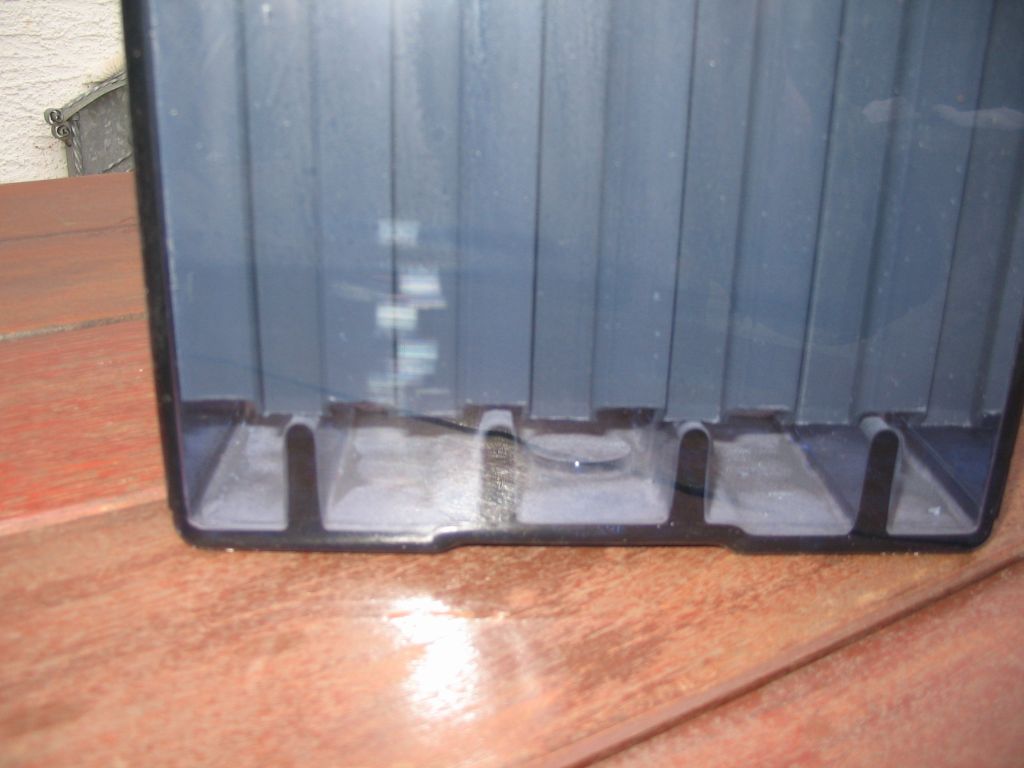

Sie enthalten 8,3 kg Schwefelsäure mit der Dichte 1,26 kg/l bei 20 Grad C. Die Spannung betrug bei Auslieferung 2,080 Volt (mit Digitalmillivoltmeter gemessen) und die Dichte 1,255 kg/l. Der Boden der Zellen bietet viel Platz für eventuell ausfallenden Bleischlamm, ohne dass es zu einem Zellenkurzschluss kommt. Ein sehr geringer grauer Belag ist bei den neuen Zellen erkennbar.

Die positiven Elektroden (Platten) sind Panzerplatten mit hoher Zyklenfestigkeit. Die negativen Elektroden besitzen als Träger Kupferstreckmetall anstatt eines Bleigitters. Die Zellen sind daher extrem niederohmig (1,340 mOhm = 0,001340 Ohm !). Der Kurzschlussstrom beträgt 1567 Amp.

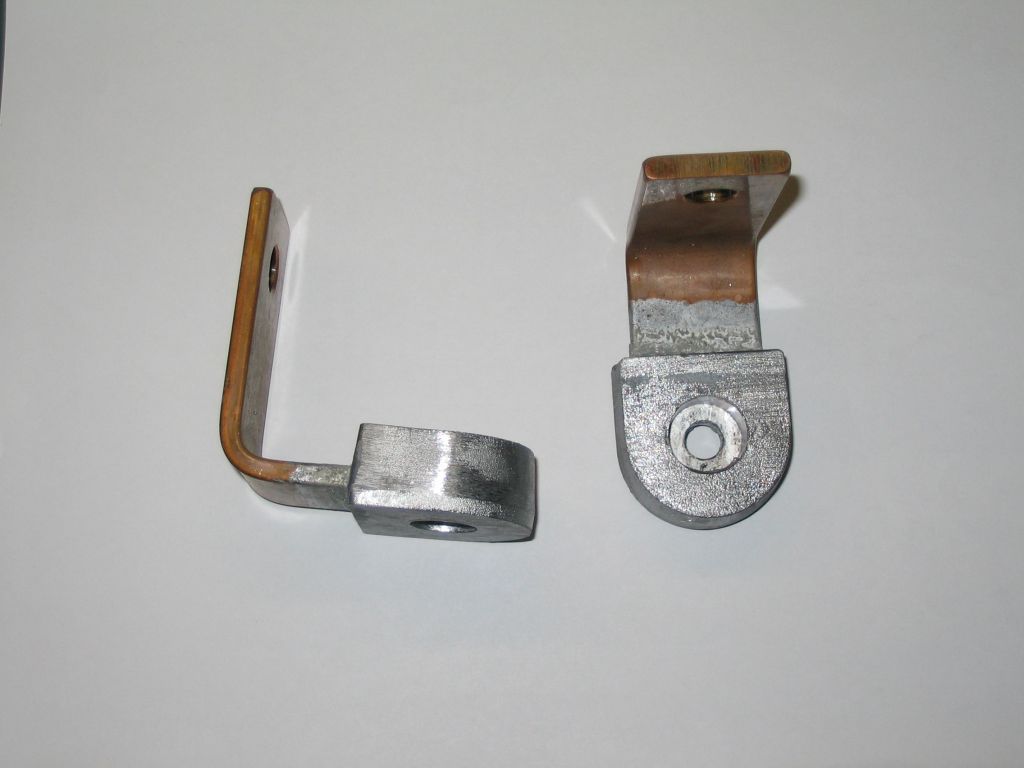

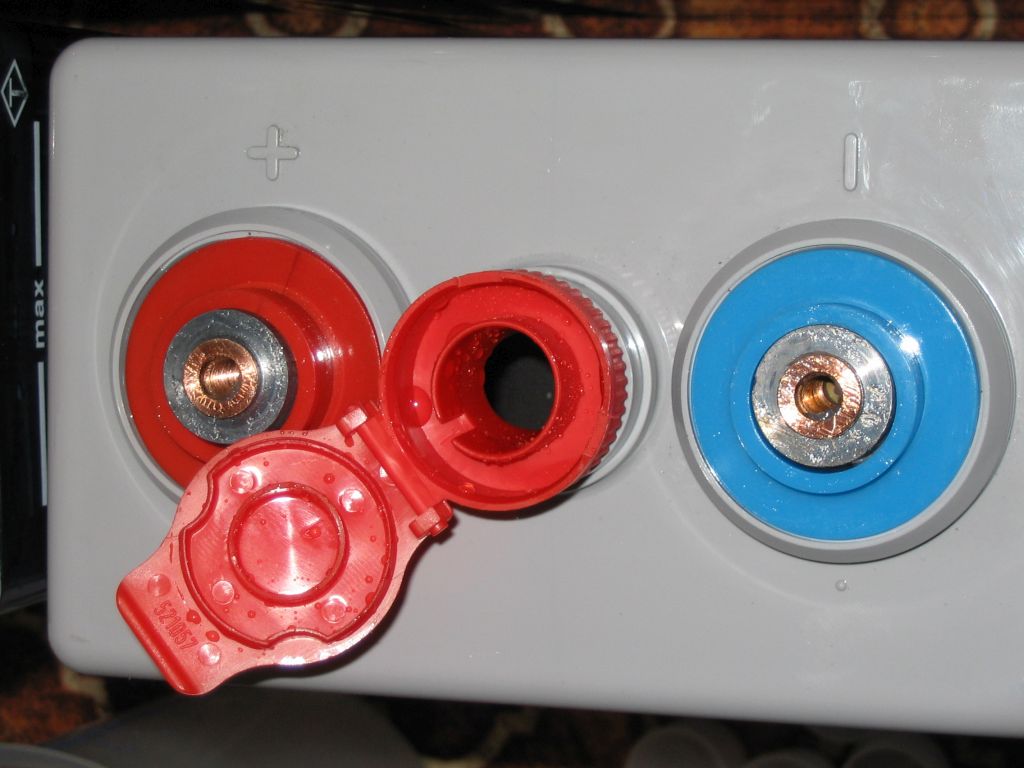

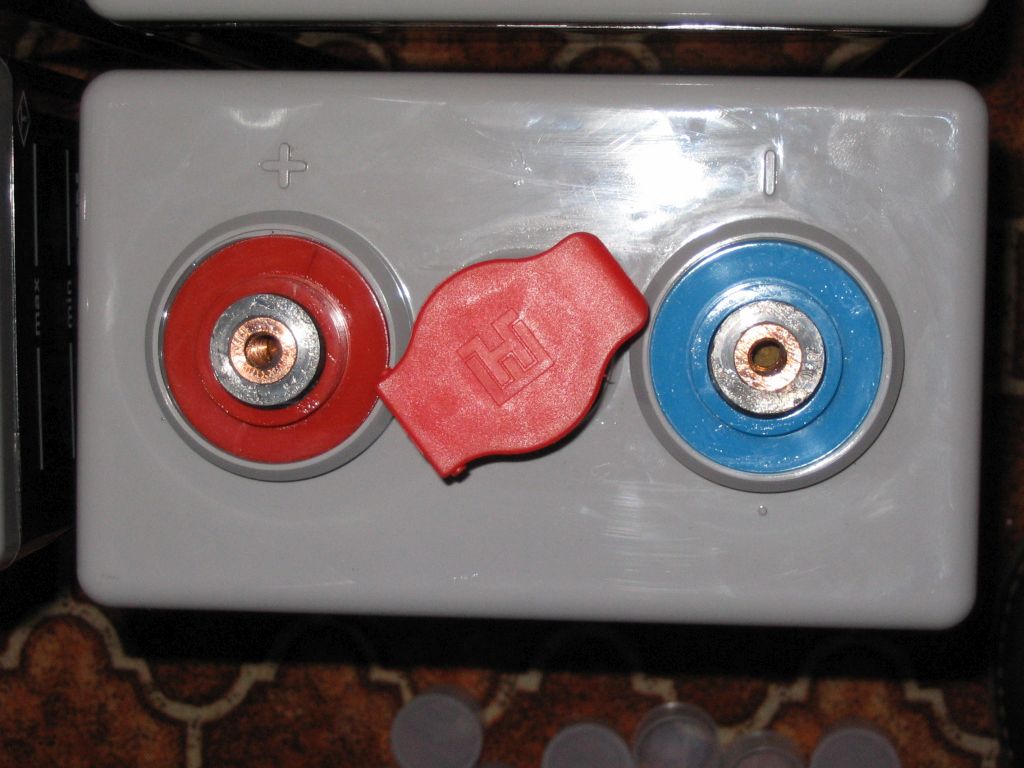

Die Anschluss-Pole (Hagen Patentpol) sind mit einer Kupfereinlage versehen und besitzen ein M8-Gewinde für die Inbus-Schrauben.

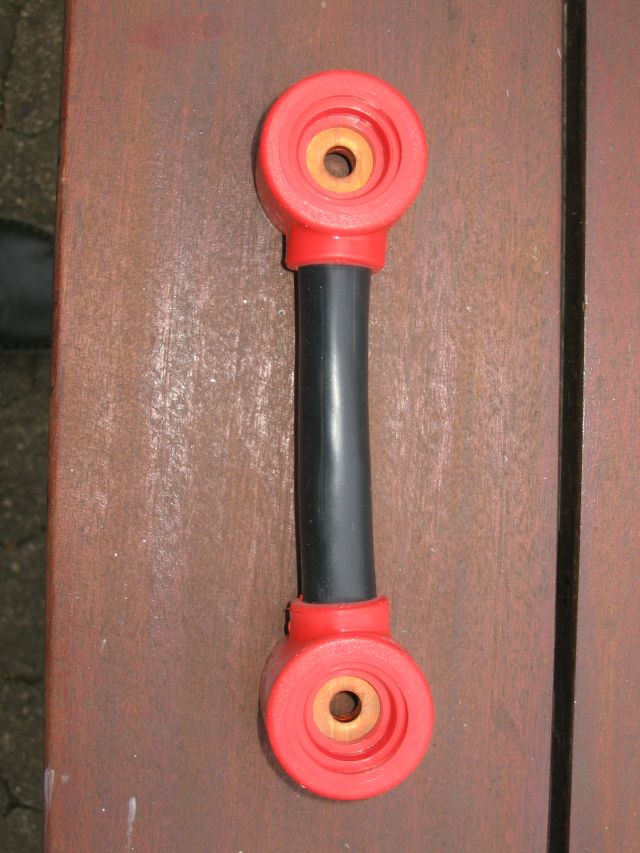

Die sehr stabilen Verbinder (Kabel-Querschnitt 95 Quadratmillimeter) werden zusätzlich mit einem untergelegten O-Ring zur Batterie abgedichtet.

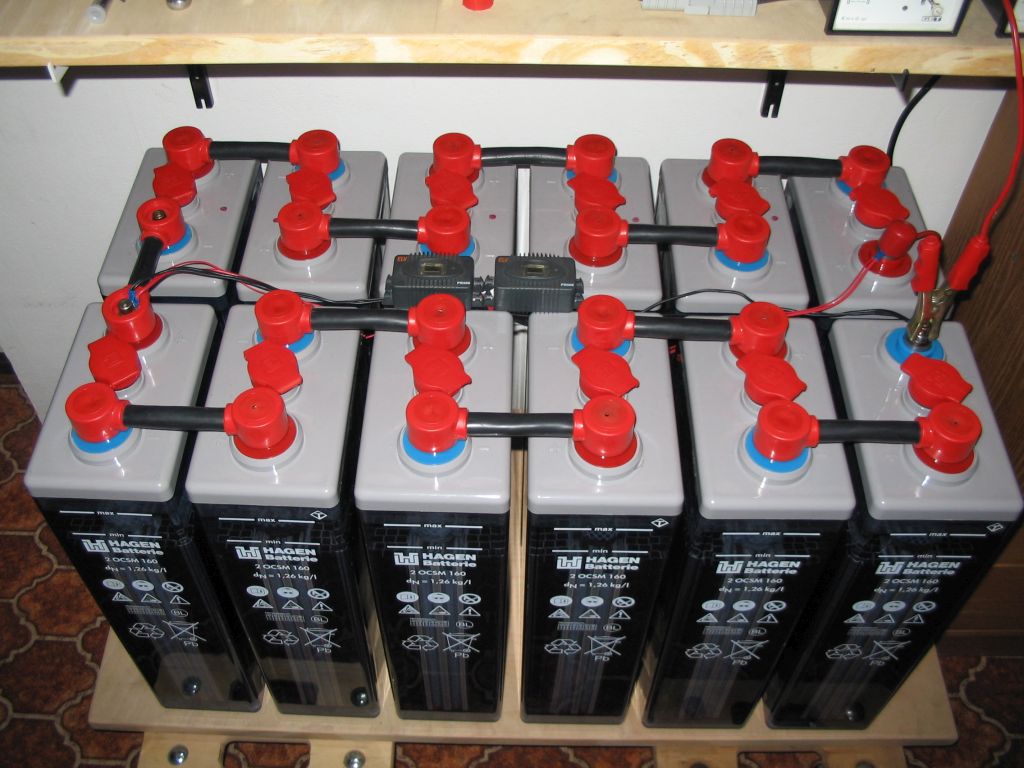

Die 12 Zellen sind in Reihenschaltung verbunden und ergeben so 24 Volt. Man kann sie eigentlich beliebig anordnen.

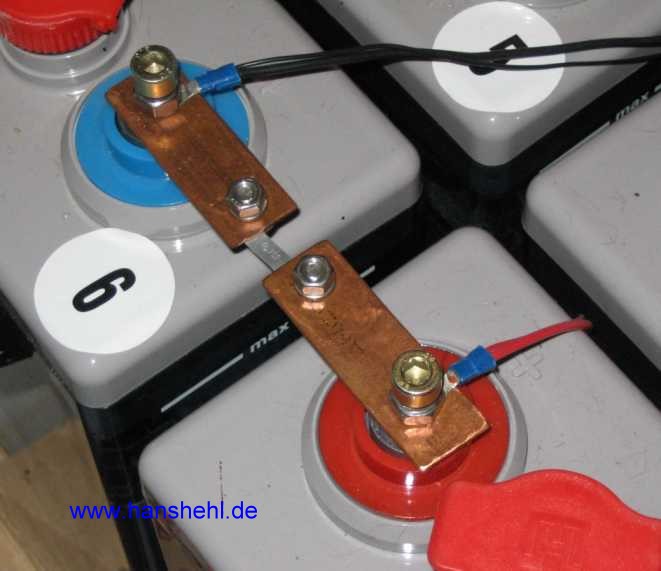

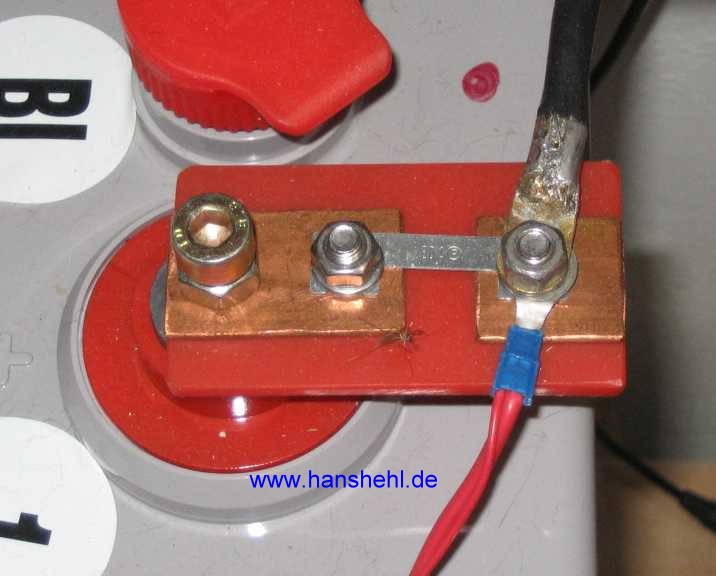

3. Sicherungen: Abgesichert wurde mit zwei Sicherungen mit je 80 A Streifensicherung. Als Anschlussschiene zwischen den zwei 12 Volt-Reihen eignet sich sehr gut ein dünnwandiger Kupferrohrrest aus dem Warmwasser-Heizungsbau, der flach gepresst wurde. Am 24V-Plus-Pol diente 5 mm Pertinax als isolierter Sicherungshalter. Die Verbindung zur USV ist mittels Anderson-Flachstecker tipp87.htm#b2 trennbar.

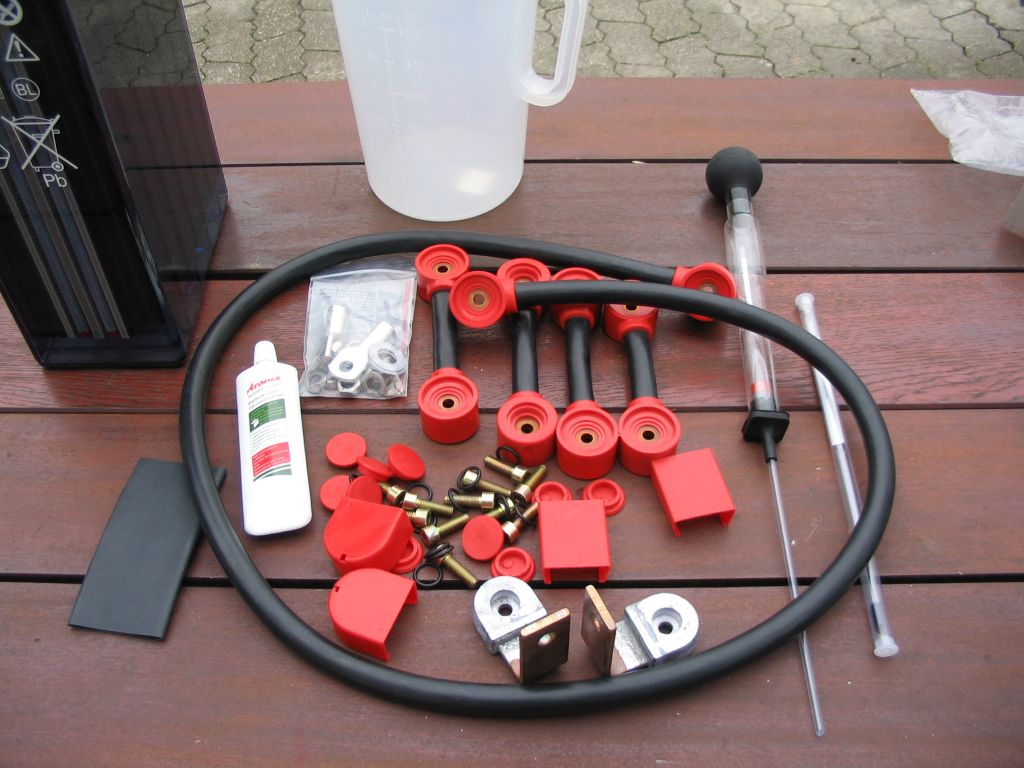

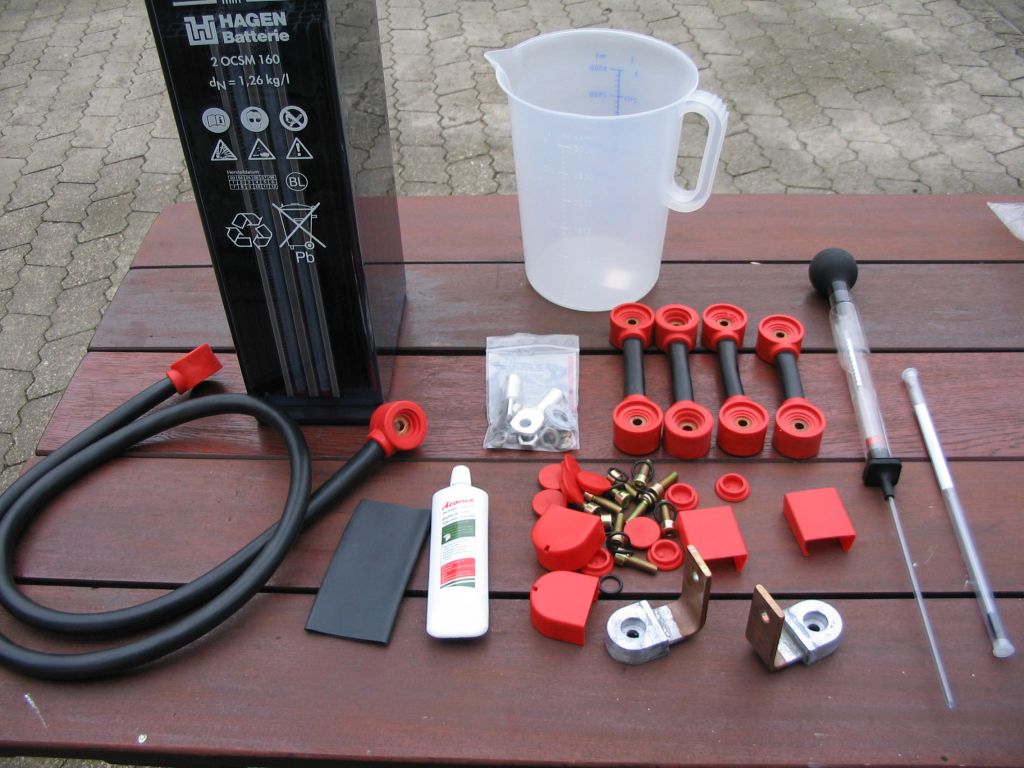

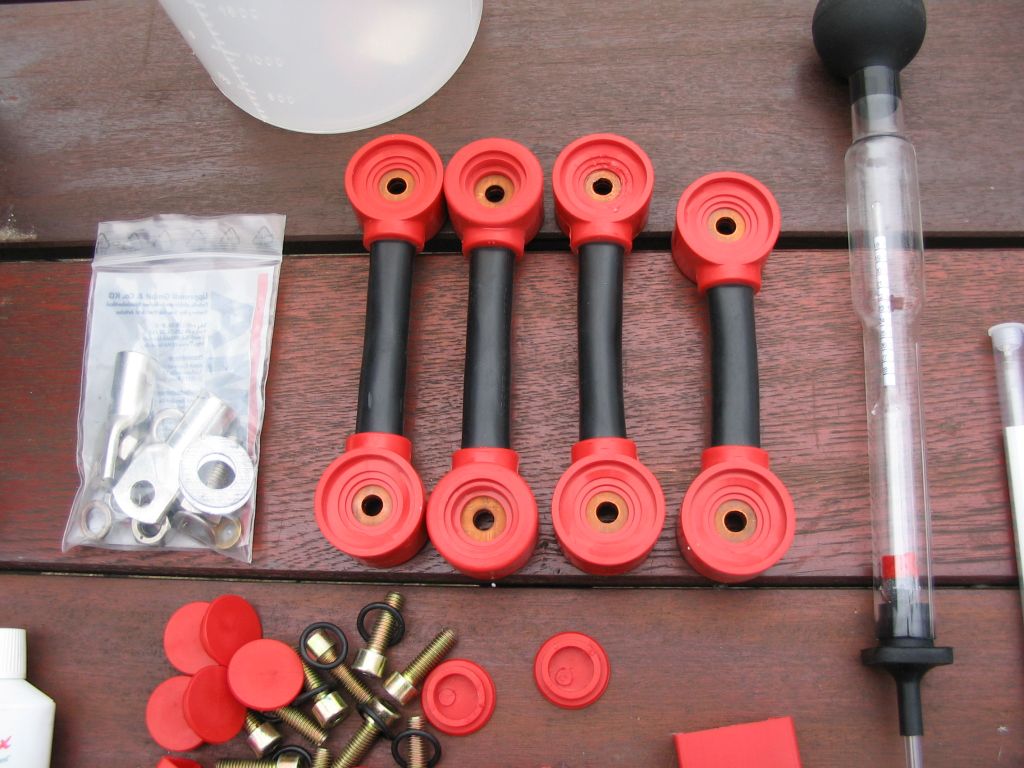

4.1 mitgeliefertes Zubehör: Ein umfangreiches Zubehör wie Säureprüfer, Thermometer, Polfett und Anschlussteile werden mitgeliefert.

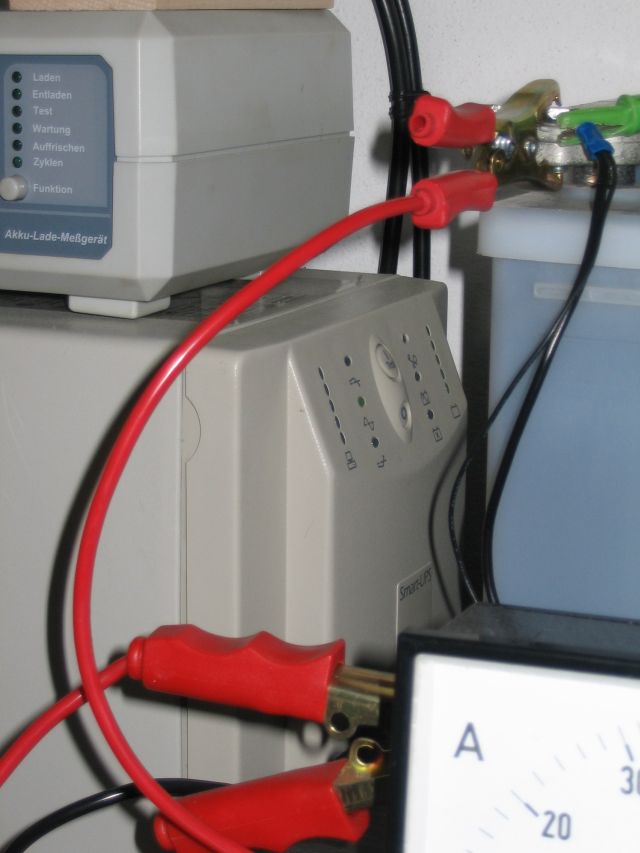

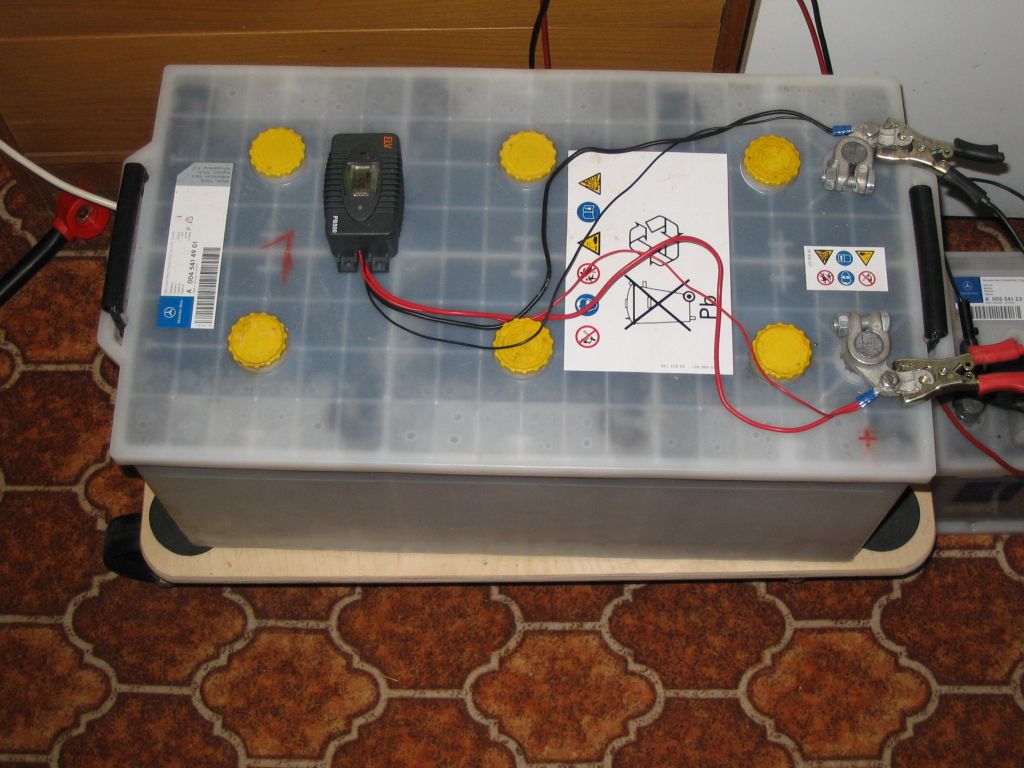

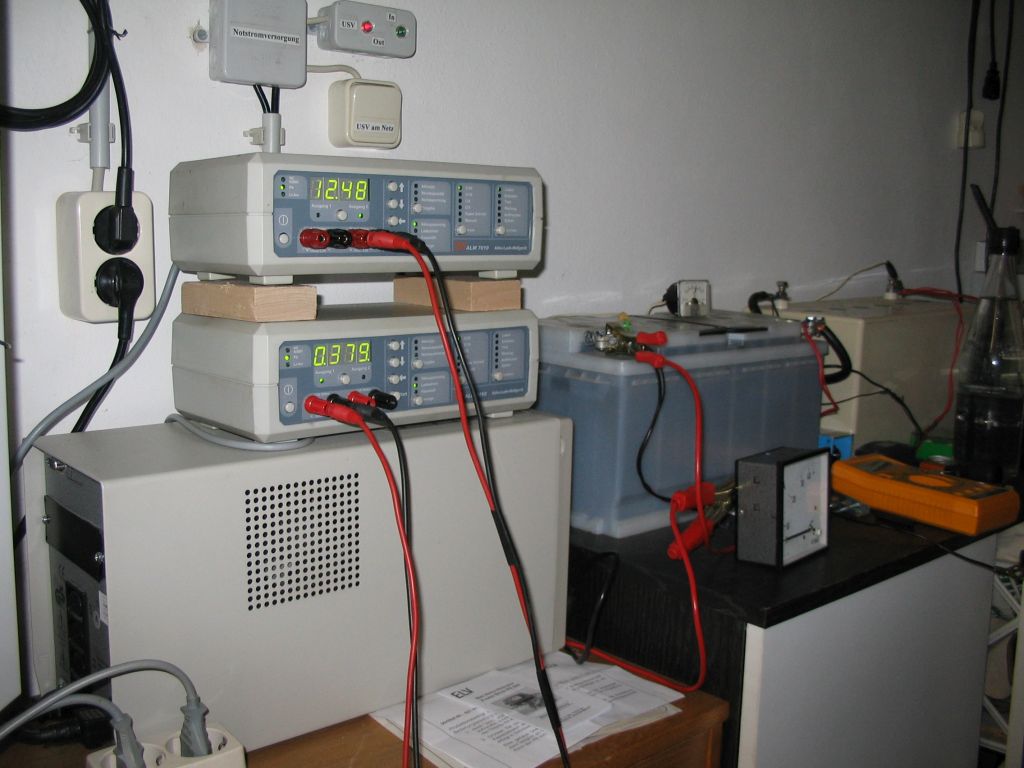

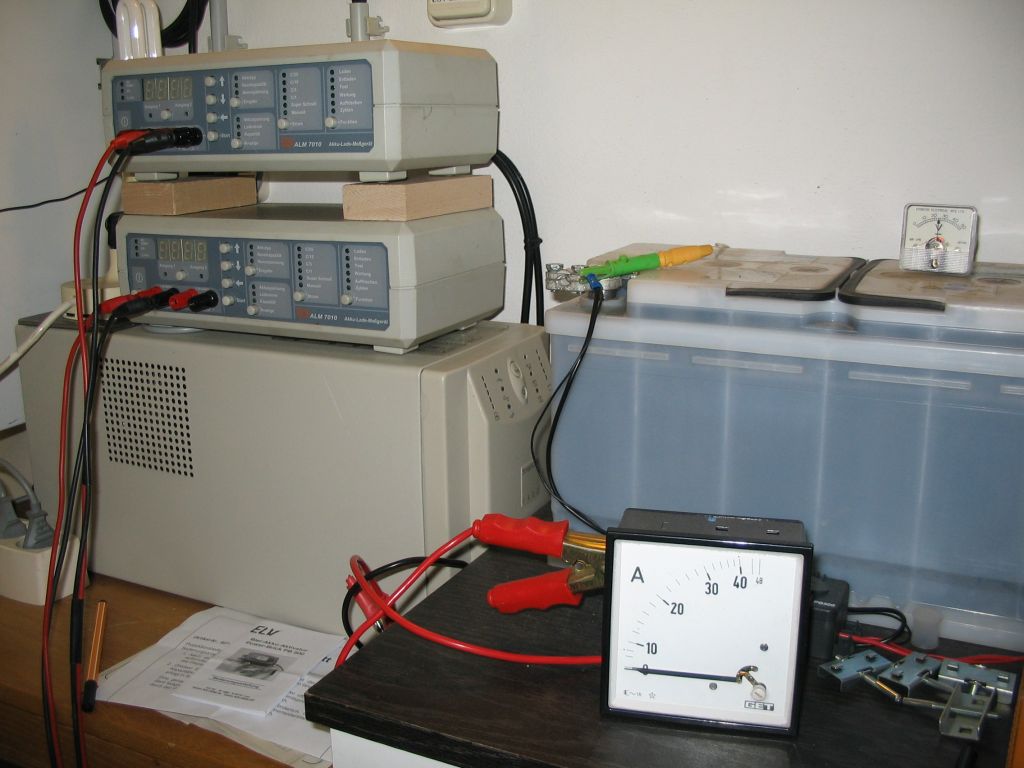

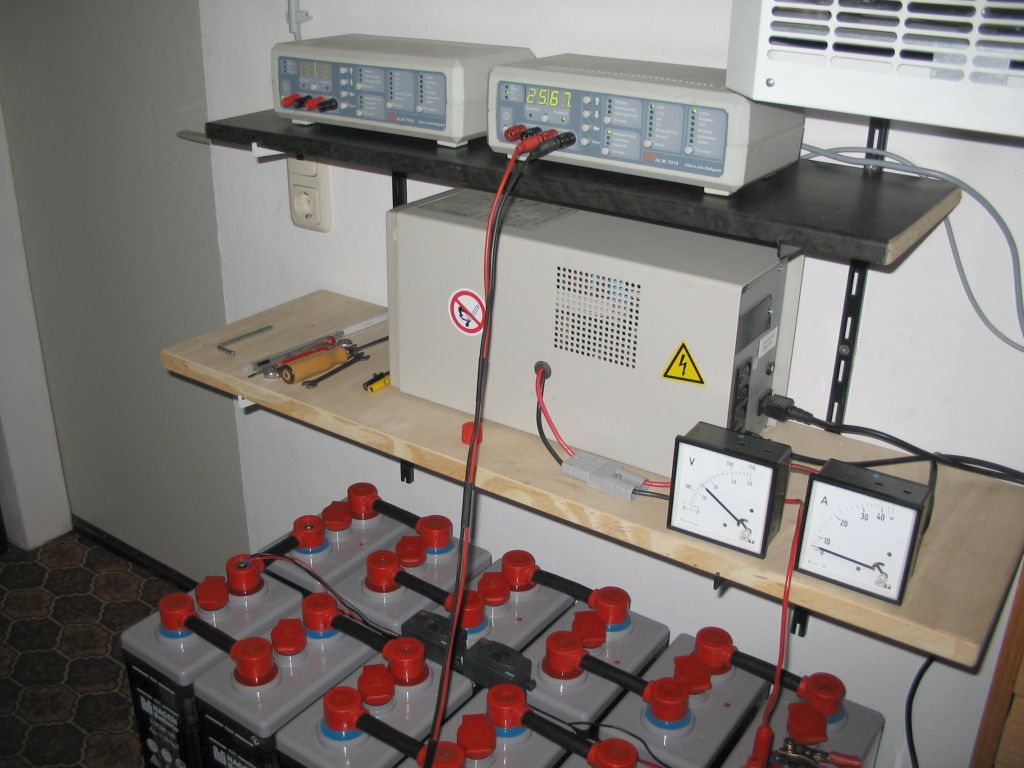

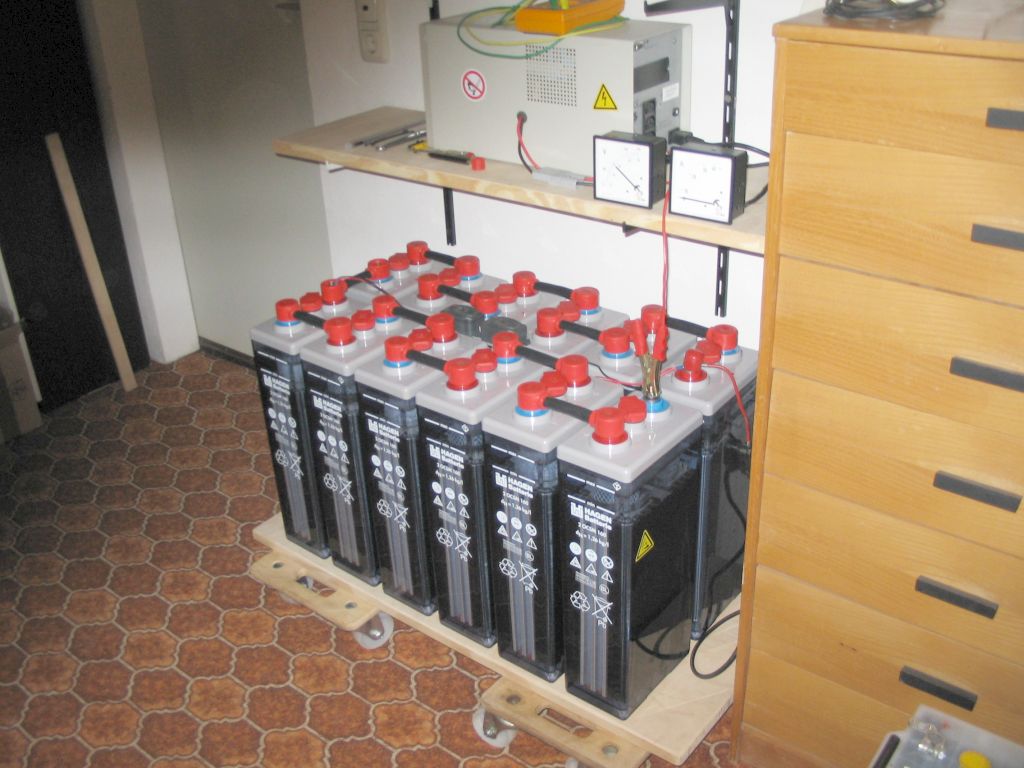

4.2. ehemalige Testphase: Eine Computer-USV (Unterbrechungsfreie Strom-Versorgung) mit 1400 Watt wird an diesen Batterien betrieben. Während der Testphase wurden zwei Autobatterien verwendet, ein 200 Ah- und ein 100 Ah-Akku, da die USV 24 Volt benötigt.

5. neues Inverter-Notstromaggregat Denqbar 2,1 kw: Am 06.07.22 bestellte / kaufte ich ein modernes Inverter-Stromaggregat von Denqbar mit 2,1 kw.

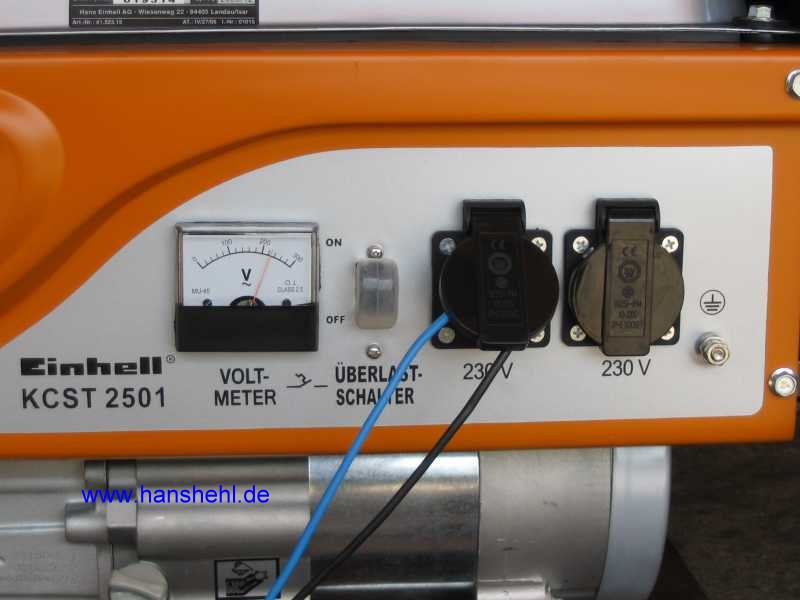

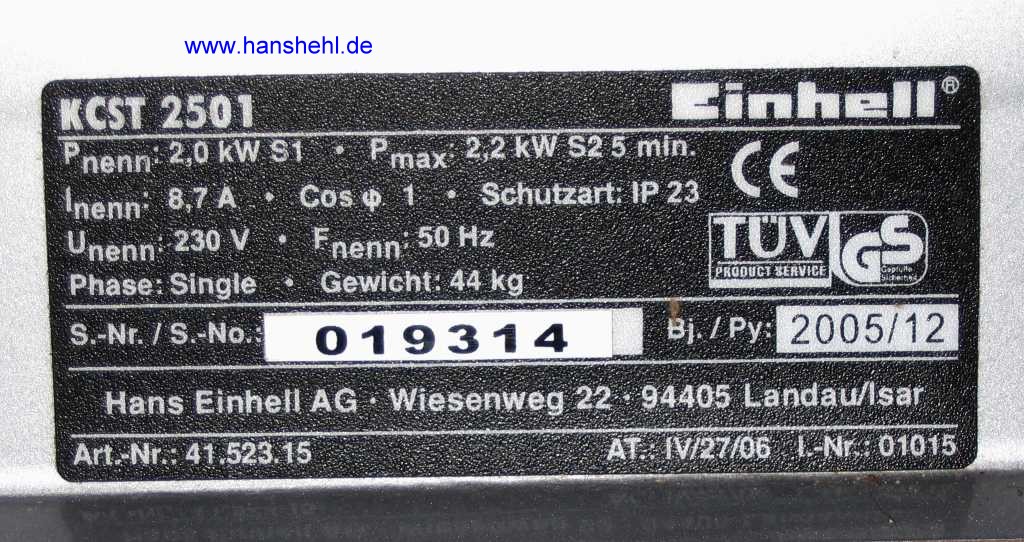

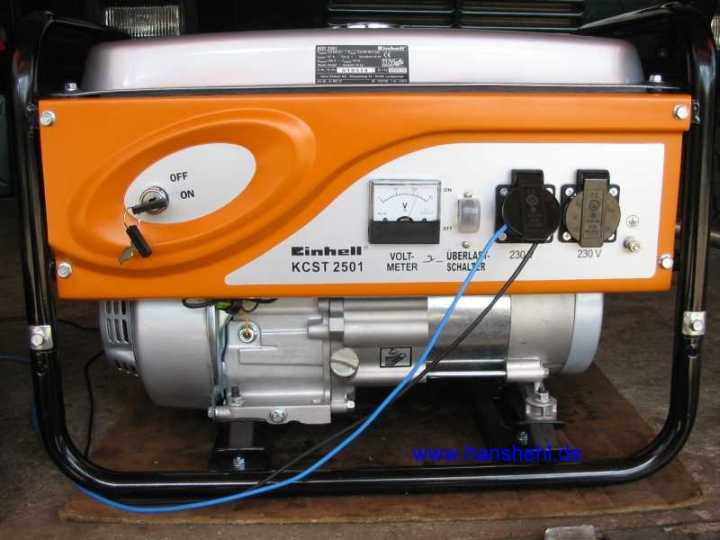

6. altes Stromerzeuger/Notstromaggregat: verschrottet: Im April 2006 gab es bei Aldi eine Sonderaktion: Einhell Stromerzeuger KCST2501 für 199 Euro (Nr. 019314). Daten: Synchrongenerator, Dauerleistung 2000W - 8,7A - max. 2200W für 5 Min., Motor 4 Takt luftgekühlt, 196 cm3, 6,5 PS /4,77 KW, normal Benzin Bleifrei, Zündkerze: NGKBPR5ES (0,6 mm Elektrodenabstand), Tankinhalt 15l, Ölmenge 0,6l (15W40), Ölabschaltautomatik, 44kg, 97dB(A), Fa. ISCGmbH, International Service Center, Eschenstr. 6 D-94405 Landau/Isar, 0180-5777254, www.isc-gmbh.info

Praktische Erfahrungen: Mit dem Aggregat können Bohrmaschinen, Kettensäge, Tauchpumpe usw. betrieben werden. USV-Geräte arbeiten wegen der angenäherten Sinusfunktion nicht. Einfache Batterie-Ladegeräte mit einem Transformator funktionieren. Glättung der Spannung mit einer Drossel wäre eine Möglichkeit.

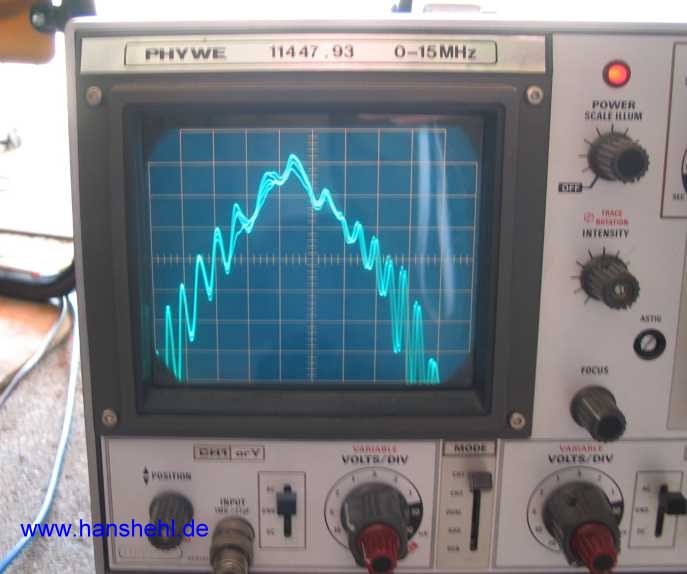

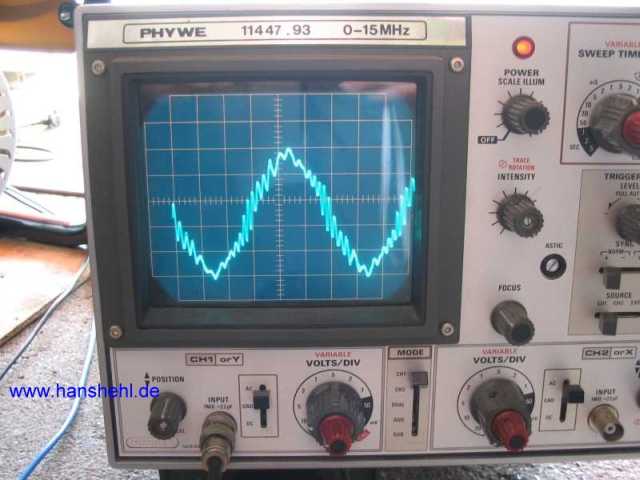

Die Oszillographenbilder zeigen, dass hier nur eine angenäherte Sinusfunktion vorliegt.

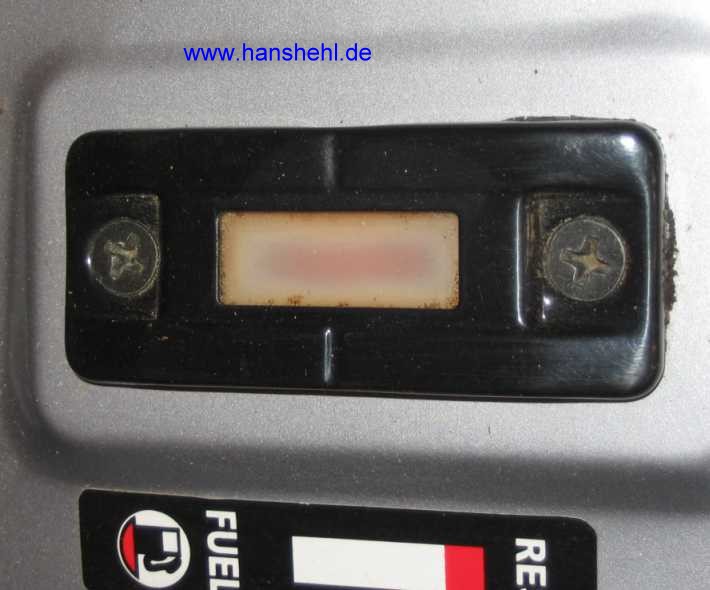

Nachteile 2021: Der Seilzugstarter musste etwas modifiziert werden, er rastete bald nicht mehr ein. Die Benzinstandanzeige war nach kurzer Zeit blind. Die Garantie betrug aber drei Jahre!

2021 war das Gerät defekt, der Tank war verrostet und wurde abgebaut. Mit externer Benzinversorgung war die Motordrehzahl nicht konstant. Und es lohnte die Reparatur nicht, da es auch kein Inverter war. Aus dem Rohrrahmen baute ich mir einen fahrbaren Tisch für meine Dewalt-Kappsäge.
