Übersicht der alten Stecker (Stifte/Buchsen 460): z.B. 240GD: |
1. Rundstecker / Hülsen: 2. Steckdosen: 3. Steckdose für Anhänger: 4. Differenzial-Sperrenschalter: 5. Stecker Lichtmaschine 240GD: |

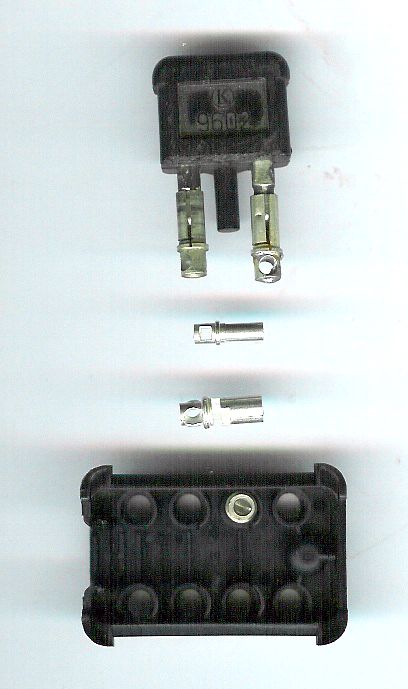

1. Rundstecker / Hülse:
Schon in den 80er Jahren verwendete Mercedes Stecker mit versilberte Kontaktröhrchen, in die die Kabel gelötet wurden. Solche Stecker findet man z.B. am Vorglührelais 240GD, am Zündschlossstecker oder beim Stecker der Heizkreispumpe G55AMG, wo höhere Ströme fließen oder beim Zusatzlüfter vom 461. Siehe auch moderne Steckersysteme bei Mercedes. |
Buchse: Steckhülsengehäuse:
A0115450128 - 0,75 Euro ohne MwSt., Rundsteckhülse 4 mm, Lötanschluss, versilbert: A 003 545 26 26 - 0,98 Euro ohne ohne MwSt. Stecker: Gehäuseunterteil: A 009 545 40 28, Gehäuseoberteil (Deckel): A 009 545 41 28, Steckerstift 4 mm, Lötanschluß, versilbert: A 001 545 38 26 |
2. Steckdosen im G:
Die weißen Gehäuse (Stecker und Buchse) gibt es von DC und im Zubehörhandel bzw. Elektronikversand, wobei die Gehäuse von DC eine bessere Innenführung der Kontakte besitzen. Der weiße Stecker (2 polig, Steckhülsen-Gehäuse (A 001 545 87 28 - 1,40 Euro inkl.) passt auch auf die Normsteckdosen BST24 (Fa. Reichelt). Die beiden Steckhülsen 1,5 - 2,5 mm2 (A 007 545 84 26 - Euro inkl., ) sind im Gehäuse um 90 Grad versetzt angeordnet. |
Für dieses Steckhülsengehäuse gibt es auch das Gegenstück (A 001 545 79 28), wenn man z.B. die Leitung verlängern will. Einsätze gibt es dazu auch im Zubehörhandel.
siehe Tipp 8 Steckdose im G. |
3. Steckdose für Anhänger:
siehe Tipp 52 |

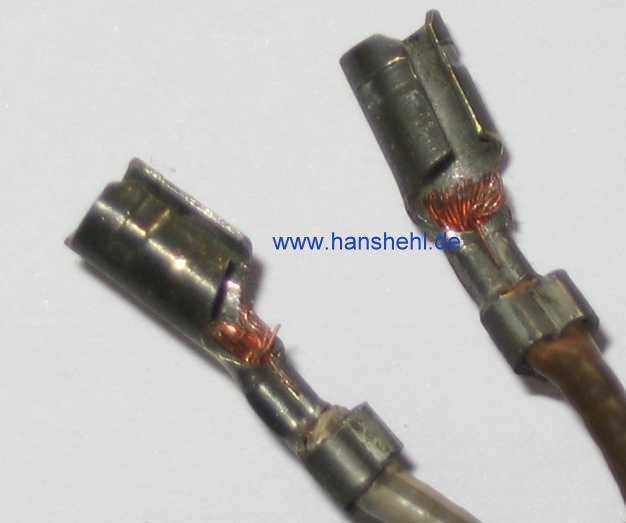

Steckeinsatz (Flachsteckhülse): A 007 545 82 26 - 0,68 Euro ohne MwSt. Einsatz: A 007 545 40 26 - gibt es nicht mehr Die Einsätze gibt es "natur, versilbert oder verzinnt". |
4. Differenzial-Sperrenschalter:

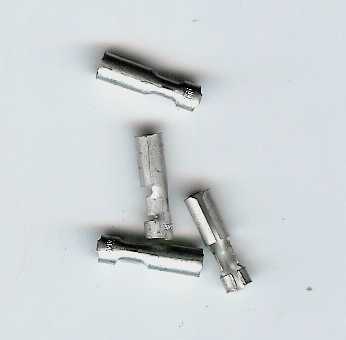

4 mm Rundsteckhülsen zum Aufpressen (A 009 545 11 26 - 0,86 Euro ohne MwSt.) werden beim Stecker/Buchse für den Sperrenschalter der Differenzialsperre (siehe Tipp Sperre) verwendet. |

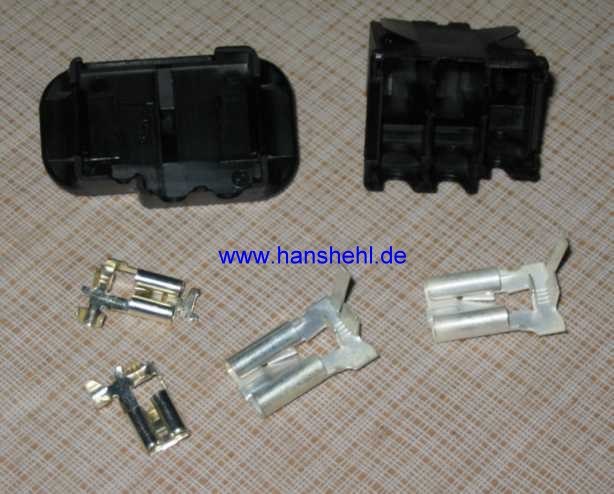

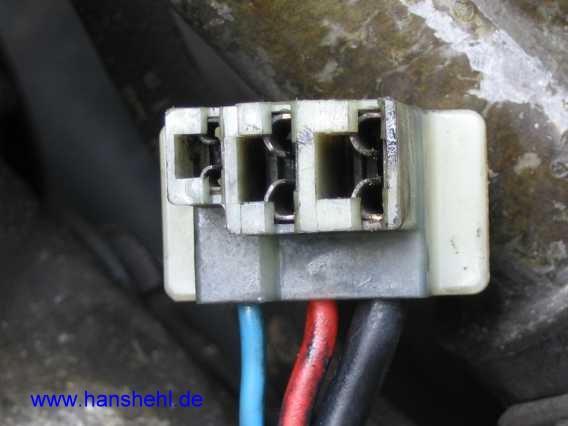

5. Lichtmaschinenstecker 240GD:
Zum dreipoligen Stecker führen ein dünnes blaues Kabel (D+/61), ein rotes Kabel (B+, 2,5er Querschnitt) und ein stärkeres schwarzes Kabel (B+, 6er Querschnitt). Siehe auch Tipp 56: Lichtmaschine. |
Ein völlig anderes Stecksystem ist das MagCodePowerSystem 12/24V, das magnetisch oder mechanisch verriegelt und keine Kurzschlüsse verursacht (Hinweis von Egge, viermalvier-forum). Es ist allerdings nur für Innenräume geeignet. |
