Übersicht: 1. Grundlagen Temperaturmessung: 1.1 Grundlagen PT1000-Sensor: 1.2 Multifunktionsanzeige: 1.3 Anleitungen: 2. G55AMG: Temperaturmessung der Auspuffgase: 3. Temperaturanzeige:

1. Grundlagen Temperaturmessung: Da mir weder Mercedes noch AMG Informationen über die Temperatur der Auspuffgase beim Motor M113.993 G55AMG 463.270 bzw. Motor M113.992 SL55AMG 230.474 geben konnten, habe ich zur Selbsthilfe gegriffen. Temperaturen können mit Sensoren gemessen werden, deren Widerstandswert temperaturabhängig ist. Bei längeren Zuleitungen zum Temperatursensor verwendet man PT1000-Sensoren aus Platin mit einem Wert von 1000 Ohm bei 0 Grad C., siehe Wikipedia. Der Einfluss des Widerstands der Messleitung ist dann wesentlich geringer.

1.1 Grundlagen PT1000-Sensor: Ein PT-1000-Fühler einer Heizungssteuerung eignet sich für die Temperaturmessung. Diese Fühler sind hitzebständig bis über 650 Grad (Praxis-Wert) und besitzen ein M8-Gewinde. Der Widerstand wird mit zunehmender Temperatur größer. Der Sensor ist ein Kaltleiter (PTC), siehe Wikipedia. Auf der Webseite der Fa. Pförtner-Messtechnik (2015 Betriebsende, nun Fa.Manotherm Beierfeld) fand man einen Widerstands-Grundwertrechner zur Berechnung der genormtem Widerstandswerte. Eine Tabelle für den Bereich von 20 Grad bis 100 Grad ist hier Elektronische Messmodule mit LED- oder LCD-Anzeige messen eigentlich den Widerstandswert des Fühlers, siehe auch die Webseite von Delta-R.

1.2 Multifunktionsanzeige: Ich verwendete ein Osram/Siemensmodul (mit SLR2016-Anzeige) von Conrad, Nr. 186813, 8stellig (dort leider ausverkauft, es war aber bei Delta-R 2006 noch erhältlich). Die Firma lieferte prompt und zuverlässig. Ein kommerzielles Abgastemperaturmessgerät gab es als Set für 159 Euro ohne MwSt., es werden auch noch weitere Messmodule angeboten. Die Bilder zeigen auch die vierstellige Anzeige.

1.3 Anleitungen: Die PDF-Anleitungen mit Schaltplan der Siemensmodule gab es auf der website von Fa. Conrad oder beim DownloadCenter oder es gibt sie hier als Pdf. Ehemalige Bestell-Nr.: 186813 (vierstellige Anzeige) bzw. 186830 (achtstellige Anzeige).

Spannungsversorgung: Ein 0,1A/5V-Festspannungsregler 78L05 im TO92-Gehäuse (Schaltung siehe ELKO : Suche Festspannungsregler) passte mit den zwei Kondensatoren auf einer Lochrasterplatine noch in das Modulgehäuse. So kann das 5 Volt-Modul an 12 V betrieben werden. Oder man verwendet 3 in Reihe geschaltete Batterien (1,5 V). Bild: Anschlüsse auf der Platine

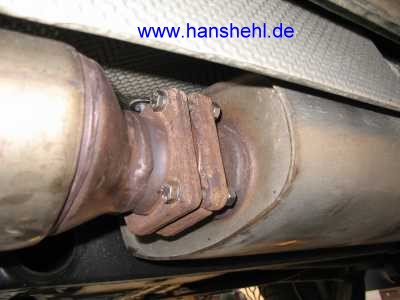

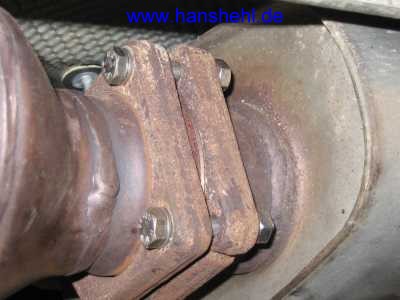

2. G55AMG: Messung der Temperatur der Auspuffgase: In das Auspuffrohr wird ein Loch mit 6,8 mm gebohrt, damit das Gewinde eingeschnitten werden kann. Bei 1 mm Wandstärke hält der Sensor gerade (eventuell eine M8-Mutter anschweißen. Die Leitung gelangt durch einen im Bodenblech befindlichen Gummistöpsel in den Innenraum bei der Sitzkonsole der hinteren Sitzbank.

Das Modul ist in die ausgeschnittene Ablageschale (Ablage A4636831391) eingebaut, Zündung plus und Masse sind am Aschenbecheranschluss abgezweigt. Wem die Ablageschale zu teuer zum Aufschneiden ist, kann sich ja eine passende Ersatzblende bauen.

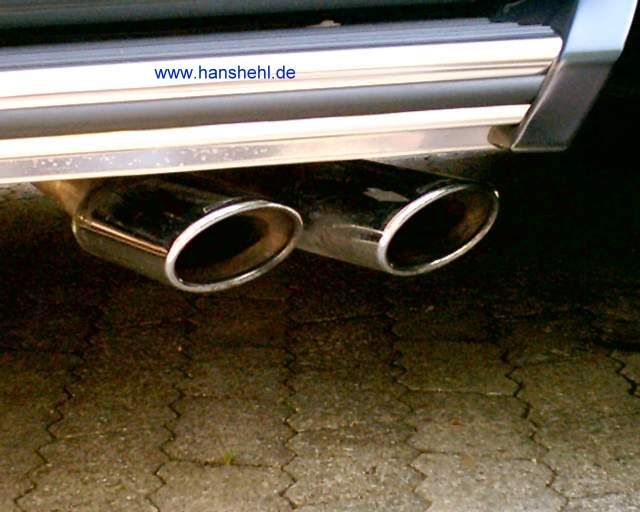

Temperaturwerte: a) Stadtverkehr: Es werden über 210 Grad C. erreicht. b) Überland bis 100 km/h: bis zu 350 Grad C. c) Autobahnfahrt: 160 km/h (Tempomat): bis zu 520 Grad C., 180 km/h (Tempomat): bis zu 600 Grad C. d) kurzzeitig bis 225 km/h (630 Grad C.) Bei einer schnellen und langen Autobahnfahrt mit viel Vollgas bei über 30 Grad C. Außentemperatur stieg die Temperatur am Auspuffende über 800 Grad C. an, dann musste der defekte Sensor getauscht werden.

3. Temperaturanzeige: Zuerst wird das Ohmmeter mittels 1000 Ohm Präzisionswiderstand mit 0,1 Prozent Genauigkeit kontrolliert, die Anzeige stimmt. Der Sensor hat einen Widerstand von 1090 Ohm, was etwa 23 Grad C. laut Tabelle ergeben.

Ein Siemensmodul (siehe weiter oben) wird an ein Labornetzgerät angeschlossen (Betriebsspannung 4,5 V) und mit einem PT1000-Sensor verbunden, die Raumtemperatur beträgt 23 Grad C.. Das Messgerät zeigt bei einem weiteren Sensor den Widerstandswert 1087 Ohm an. Dieser Wert entspricht laut Tabelle auch der Raumtemperatur mit 23 Grad C..

Als Stromversorgung verwendete ich drei hintereinander geschaltete 1,5 V-Batterien, also sind es 4,5 V. Die Helligkeit kann man mit dem Potentiometer auf der Platine etwas heller stellen.
