1. Tank ausbauen: Der Ausbau vom Tank ist einfach, wenn er fast leer ist. Also vorher bis zum Aufleuchten der Reservelampe leerfahren. Dann müssen zuerst die Dieselleitungen unter der Klappe im Heckboden gelöst und mit einem Stöpsel verschlossen werden (z.B. M8-Schraube). Um eine Verwechslung von Rücklauf- und Ansaugleitung zu vermeiden, sollte man eine Leitung und den dazugehörigen Stutzen am Tankgeber kennzeichnen. Den Stecker für die elektrischen Anschlüsse abziehen. Dann muß der Schlauch am Tankstutzen im hinteren Kotflügel gelöst werden. Nun den Tank unterstützen (geht am besten mit einem Rangierheber) und die beiden Muttern der Spannbänder lösen und vorsichtig den Tank mitsamt dem Tankschutz absenken. Der alte Stahltank hat noch keinen Filter auf der Unterseite.

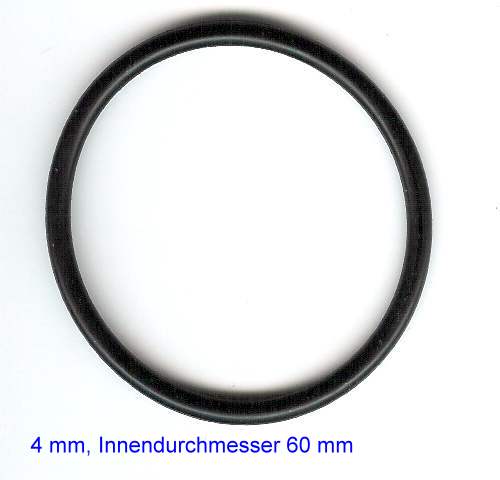

2. 240GD: Tankgeber ausbauen: Zum Ausbau des Tankgebers (VDO 69333038) muß der Tank nicht ausgebaut werden. Der Geber besitzt einen Bajonetverschluss mit einem O-Ring als Dichtung. Mit einem Stück Flacheisen oder mit einem größeren Schraubenzieher, den man quer über den Tankgeber in die Aussparungen legt, kann der Geber vorsichtig etwas aufgedreht werden (entgegen Uhrzeigersinn). Langsam wird er nach oben herausgezogen, sonst fällt das untere Sieb am Tankgeber in den Tank (ist mir schon passiert). Es rastet am unteren Plastikdeckel ein. Eine Dose unterhalten, da aus dem Geber einiges an Treibstoff herausläuft. Der Tankgeber taucht 28cm in den Tank und das Alurohr hat 5cm Durchmesser.

'

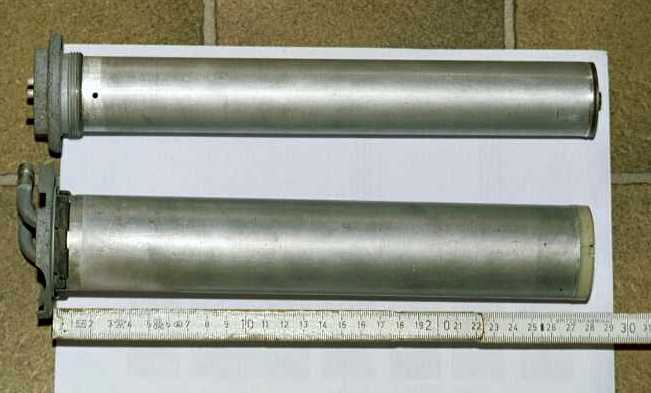

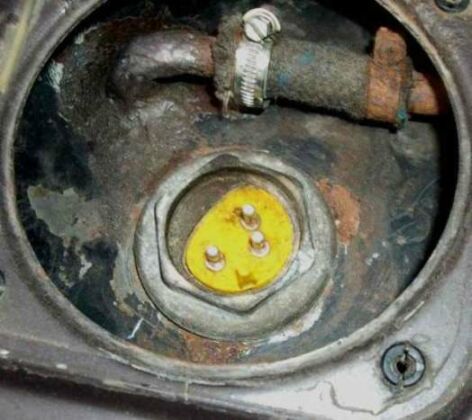

3. 230GE: Tankgeber ausbauen: Der 230GE (Benziner, 1987, VDO 89333023), besitzt einen anderen Tank und einen Geber mit sechseckigem Flansch (46 mm) und Schraubverschluß (Danke Klaus (G_USER von viermalvier) für die Bilder). Insgesamt gibt es beim 460 allein vier verschiedene Tankgeber-Versionen / Ersatzteilnummern. Wie man an der verrosteten Schlauchschelle sieht, sollte man nur Schlauchschellen aus Edelstahl verwenden. Der Tankgeber taucht 28cm in den Tank und das Alurohr ist 4cm dick.

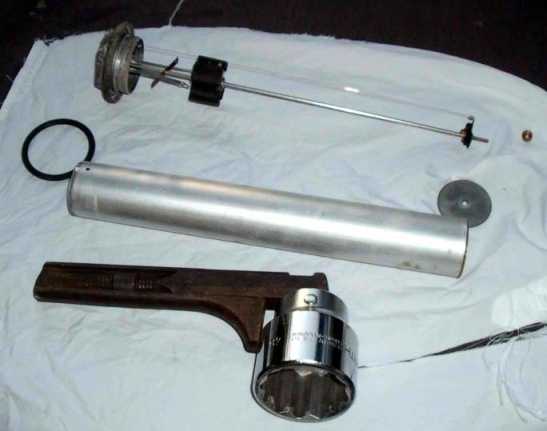

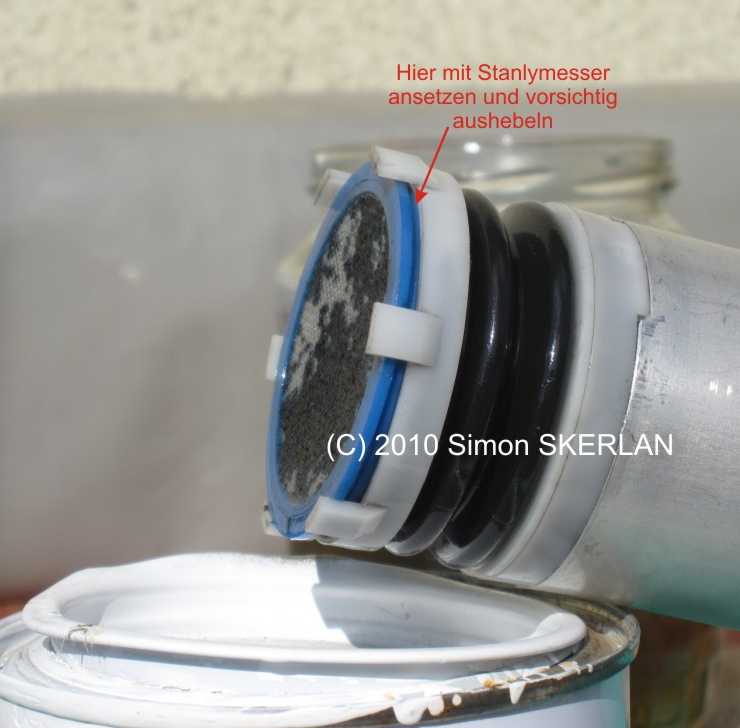

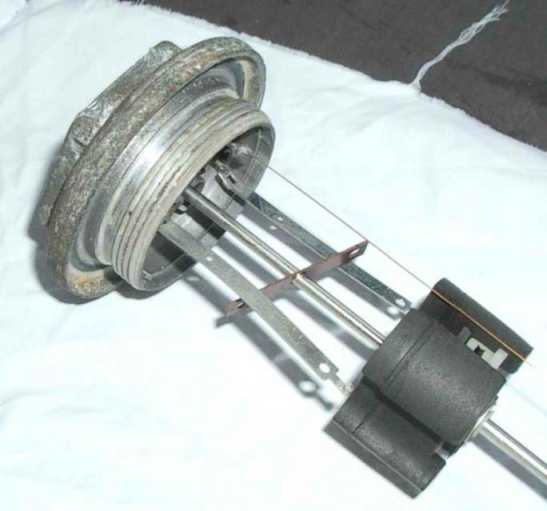

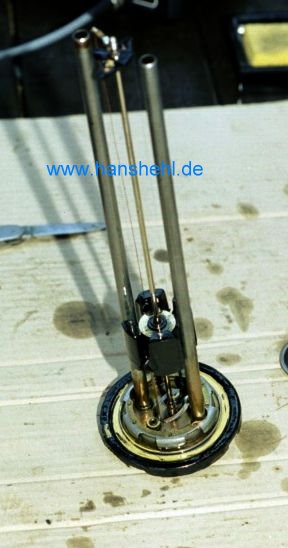

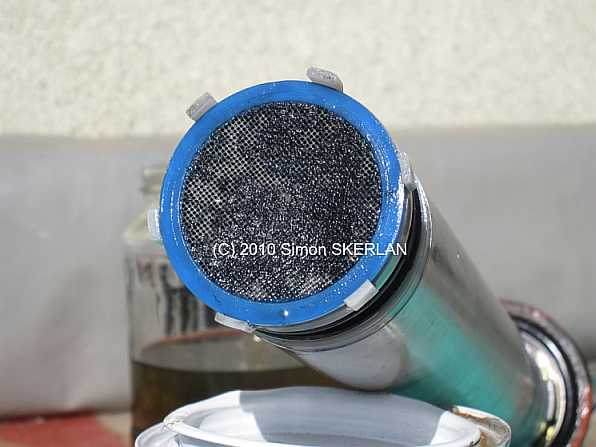

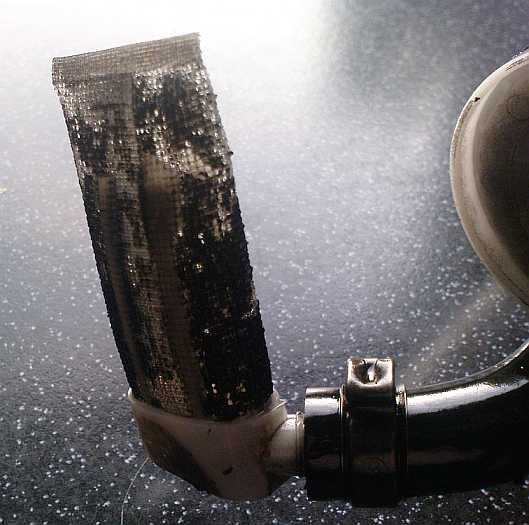

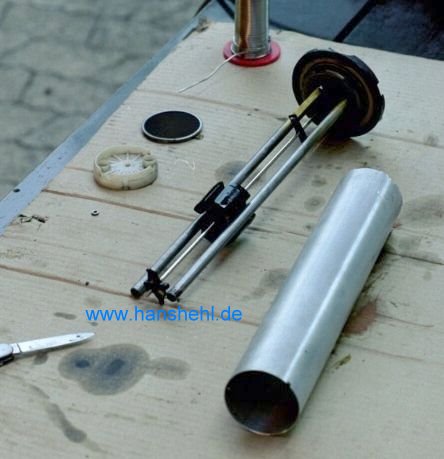

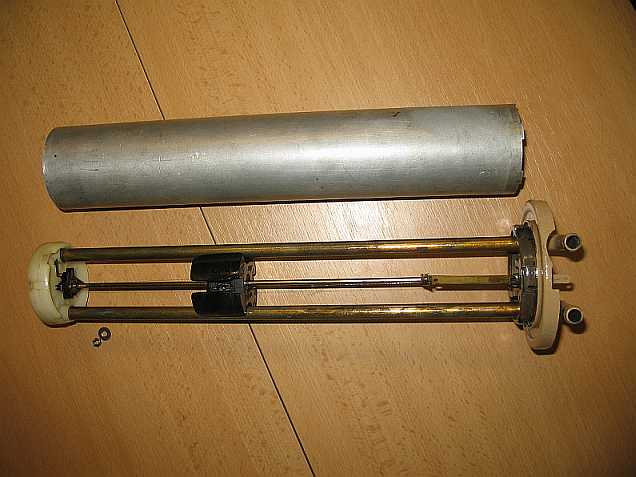

4. 240GD: Tankgeber zerlegen: Das Sieb wird vorsichtig abgedrückt (Nach vielen Jahren bei Erstdemontage stark verschmutzt). Darunter befindet sich eine kleine Mutter (M3), die den Bodendeckel mit dem gesamten Geber zusammenhält. Die schraubt man ab. Nun kann vorsichtig der Geber auseinander gezogen werden. Besonders sollte man auf die feinen Widerstandsdrähte aufpassen, dass sie nicht abreissen. Das Alu-Rohr, der weiße Boden und der Kopf besitzen entsprechende Kerben für den richtigen Zusammenbau. Durch das Rohr werden Anzeigeschwankungen gedämpft.

5. 230GE: Tankgeber zerlegen: Der Tankgeber des 230GE ist innen ähnlich aufgebaut und verwendet den gleichen Widerstandsdraht. Bei einem Muster ergaben sich folgende Widerstandswerte von 5,6 Ohm (Tank leer) bis 81,4 Ohm (Tank voll, Drahtlänge insgesamt 45 cm. Beim Benziner ist auch kein Rücklauf vorhanden und das Alurohr ist unten mit einem Plastik- und einem Metalldeckel verschlossen, beide werden mit einer kleinen Mutter gehalten (Bilder von G_User).

6.1 Funktionsbeschreibung und Reparatur:

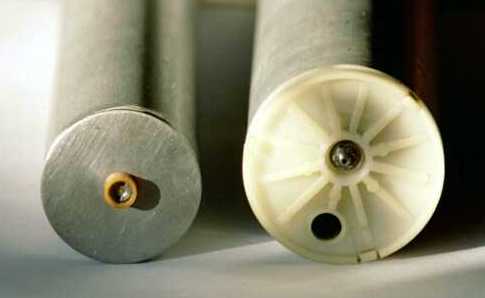

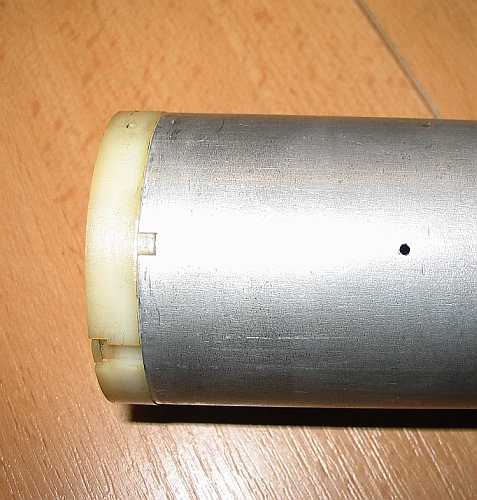

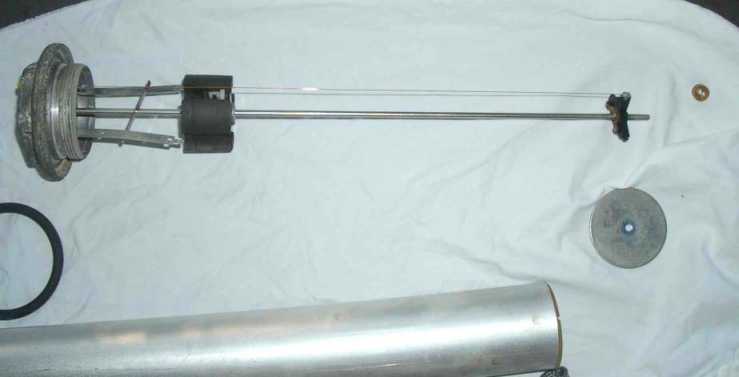

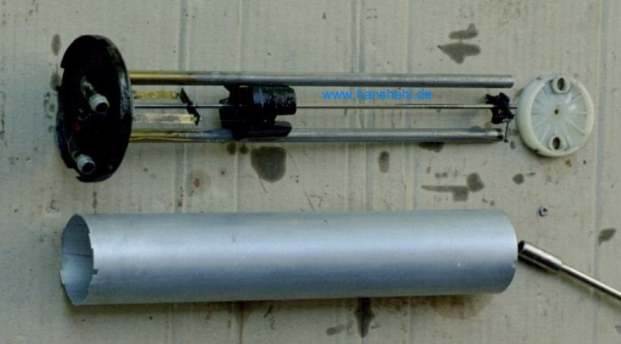

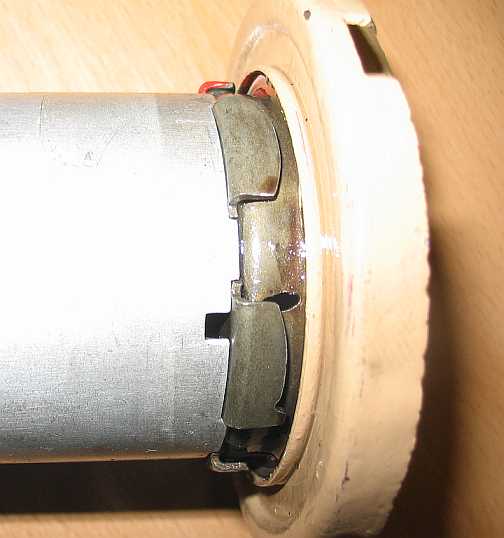

Da der Tankgeber sehr teuer ist, lohnt sich eine Reparatur. Das Alurohr sitzt oben mit Randabstufungen im Anschlussdeckel. Der untere Plastikdeckel passt mit einer Nase in eine Kerbe am Alurand. Das Alurohr hat oben eine Belüftungskerbe und unten eine 2 mm Bohrung an der Seite.

Man sieht nun den verschiebbaren schwarzen Schwimmer, der auf der Unterseite eine bewegliche runde Metallplatte besitzt. Diese schließt den Kontakt für die Reservelampe nach Masse, wenn der Schwimmer ganz nach unten rutscht.

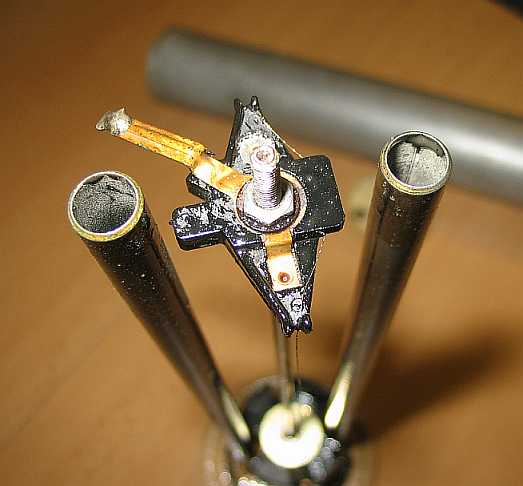

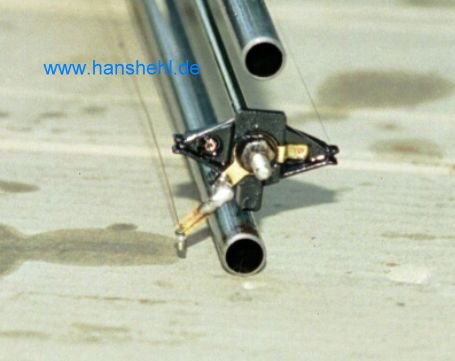

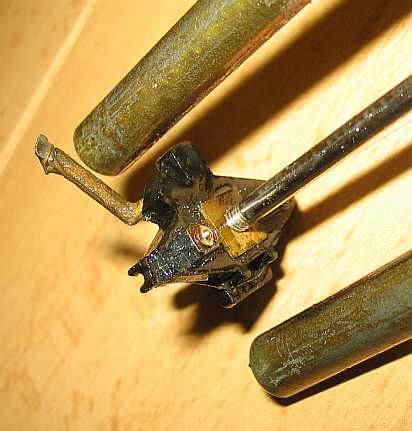

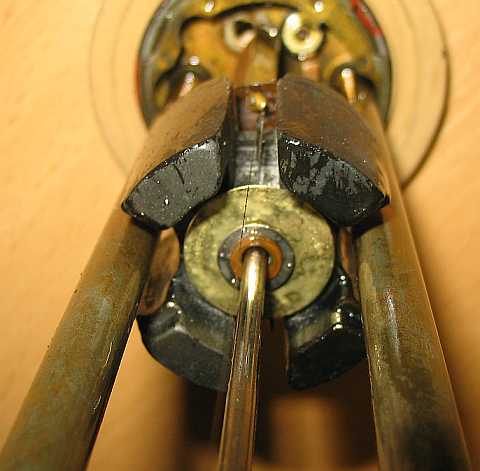

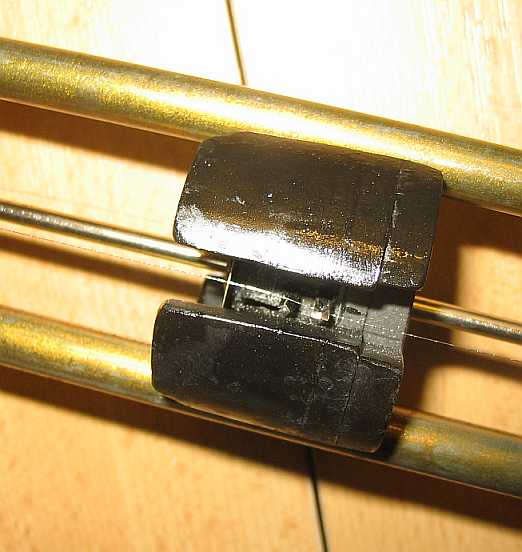

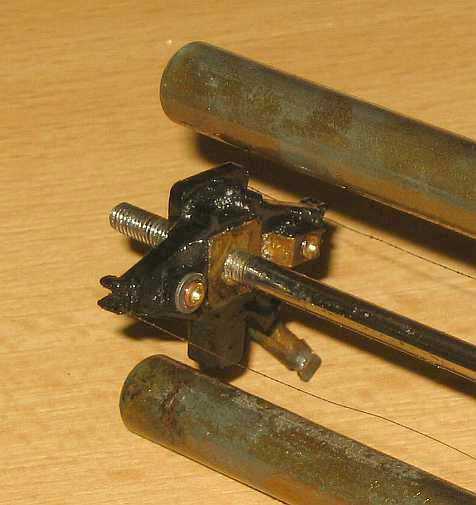

Am Schwimmer sitzen auf zwei Seiten je ein "Stromabnehmer", die den U-förmig angeordneten Widerstandsdraht überbrücken und so den Widerstandswert verkleinern oder vergrößern. Die große Kontaktfahne (2. Bild, es fehlt der Draht) gehört zum Anschluss der Reserveanzeigelampe. Der Widerstandsdraht ist seitlich vorbeigeführt.

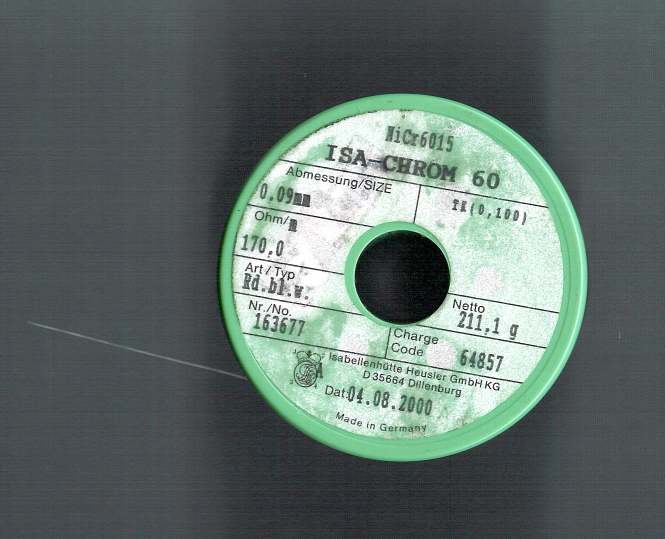

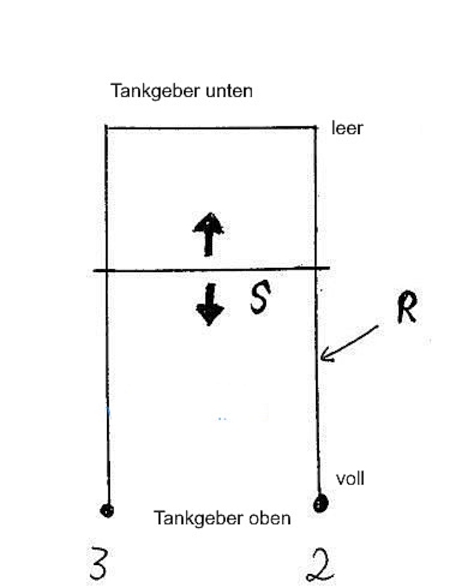

6.2. Widerstandsdraht: Der Nickel-Chrom-Widerstandsdraht ist insgesamt etwa 45 cm lang (170 Ohm/m, 0,09mm ) und verbindet den Anschluss = Geber (3) mit Masse (2). Im mittleren Bild sieht man links die feine Zuleitung zum Schaltkontakt und die beiden Widerstandsdrähte. Die Sorte Isa-Chrom 60 von der Isabellenhütte hat diesen Widerstandswert. Der Schwimmer S vergrößert oder verkleinert als Leitungsbrücke den Widerstandswert R zwischen den Anschlüssen 2 und 3. siehe Schaltplan 240GD tipp22.htm#b1, Nr. 28 Kraftstoffvorratsanzeiger, Nr. 60 Geberkraftstoff

Widerstandswerte: Schwimmer oben = Tank voll = 3,6 Ohm. Schwimmer unten = Tank auf Reserve = 79,6 Ohm. Der Schwimmerweg beträgt bei beiden Gebern 18,5 cm.

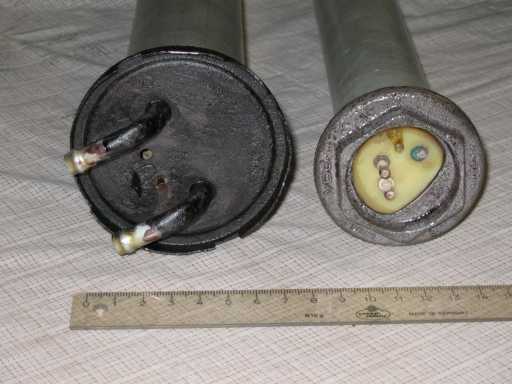

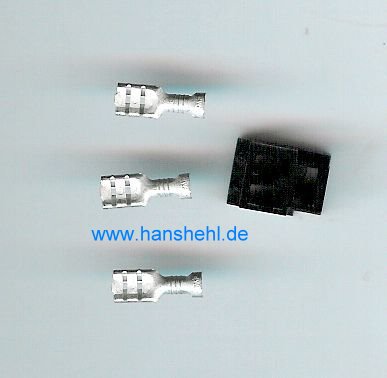

6.3 Anschlüsse Tankgeber: Der Tankgeber besitzt drei Anschlüsse: 1 = Anzeigelampe Reserve, 2 = Masse, 3 = Geber Tankuhr. Der Anschluss 1 schaltet also nach Masse. Der Stecker korridiert leicht, daher am besten mit Knetmasse völlig abdichten. Die Steckeranschlüsse und den Stecker gibt es einzeln.

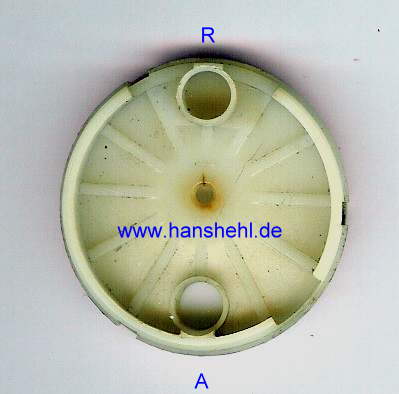

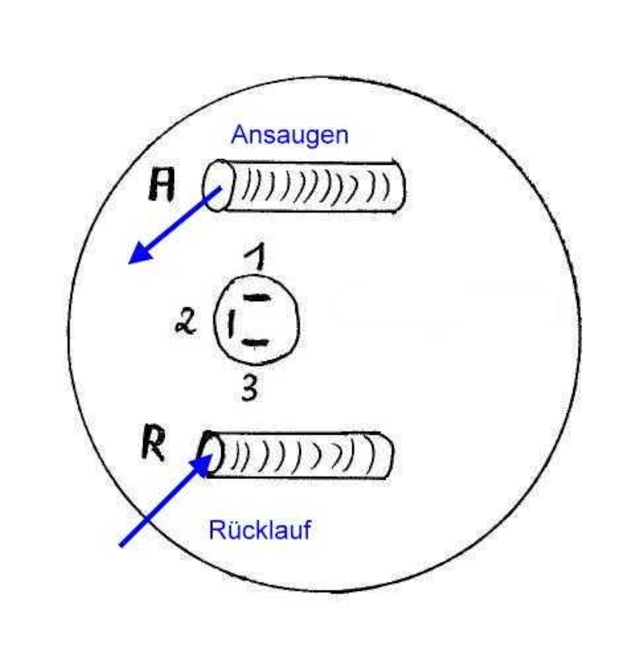

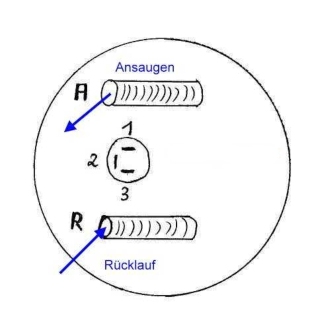

Sind die Anschlüsse völlig weg korridiert, kann man Anschlüsse für normale Flachstecker anlöten. Der Kraftstoffanschluß A ist die Ansaugleitung (4 mm längeres Rohr im Tankgeber). Der Anschluß R (das kürzere Rohr endet im Bodendeckel) ist die Rücklaufleitung. Schaltschema: Das Drehspulinstrument (Tankuhr) ist an 12V (Zündungs plus) angeschlossen und an der Leitung zum Tankgeber (3). Zwischem dem Anschluss 3 und Masse wird der Widerstand (R) durch den Schwimmer verändert. Der kleinste Wert 3,6 Ohm (Tank voll, Schwimmer oben) ergibt Vollausschlag der Tankanzeige. Verringert sich der Tankinhalt, wird der Widerstand größer, das Anzeigeintrument verringert seine Anzeige. Der Widerstandsdraht ist der Vorwiderstand für das Meßeinstrument.

7. Widerstandsdraht 170 Ohm/m bestellen: Stand: 18.05.2026: Kein Versand mehr an Zwischenadressen für Besteller aus der Schweiz, nur noch an Meldeadressen in Deutschland. keine telefonische Beratung, nur Email-Anfrage: webmaster@julianehehl.de . Man kann nur per paypal zahlen: Preise ab 05.01.2026 Deutschland: 22,00 EUR Brief Versand in EU-Länder: 27,00 EURO (inkl. 4,95 EUR Einschreiben) Nach Ihrer Bestellung per email webmaster@julianehehl.de , siehe Impressum, Bestelladresse nicht vergessen, maile ich Ihnen die Paypalkonto-Bezeichnung.

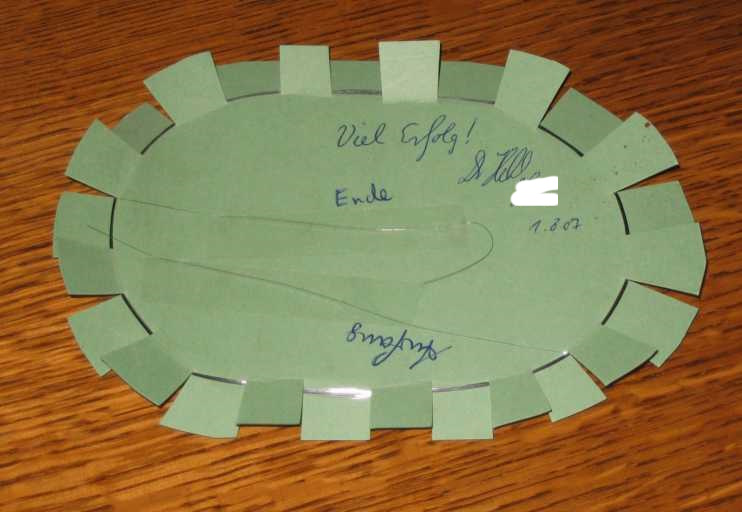

Der Draht kann nur knickfrei verarbeitet werden, daher muß ich aus Karton eine entsprechende Aufnahme zuschneiden, was mit Arbeit ;) verbunden ist, besonders das Aufwickeln des Drahtes von Hand geht nur langsam. Da ich inzwischen 83 Jahre alt bin, dauert es etwas, bis der Draht versandfertig ist und ich auf die Post fahren kann. Es gibt keine größere Mengen. Ich verschicke 2-3 Meter Draht, man kann also üben. Löten läßt er sich wie alle Widerstandsdrähte nicht/schlecht, also den Widerstandsdraht zweimal um den gesäuberten, blanken Anschlussdraht/Pin wickeln und dann eine Lötzinnperle darüber legen. Beispiele von vielen: Tankgeber für Traktor Marke Valmet: "Hallo, hab heute den Draht bekommen und eingebaut - funktioniert einwandfrei! nochmals vielen Dank! Freundliche Grüße aus Österreich T. K. " Juni 2021: Schlepper Steyr 8055, es hat gleich auf Anhieb geklappt. Nochmals herzlichen Dank! Liebe Grüße, A.Z. Österreich

September 2020: Der Draht passte auch für einen Militär-Mercedes 250GD Bj. 1989 in Italien mit Kunststofftank. "A.M. Vielen Dank für den Draht, ich konnte meinen Tankgeber damit wieder reparieren. Einen großen Dank auch für Ihre umfangreiche Webseite, ich habe viele Stunden auf dieser verbracht und hätte ohne sie wohl meinen G nicht restauriert."

8. elektr. Anschlüsse prüfen: Bei eingeschalteter Zündung liegt also am Anschluss 1 über das Lämpchen die Batteriespannung an. Zwischen Anschluß 3 und 2 muß ein Widerstand zwischen 4 und 80 Ohm (abhängig von der Kraftstoffmenge im Tank) messbar sein. Ein einfaches kleines Vielfachmessgerät tipp22.htm#b53 reicht völlig aus.

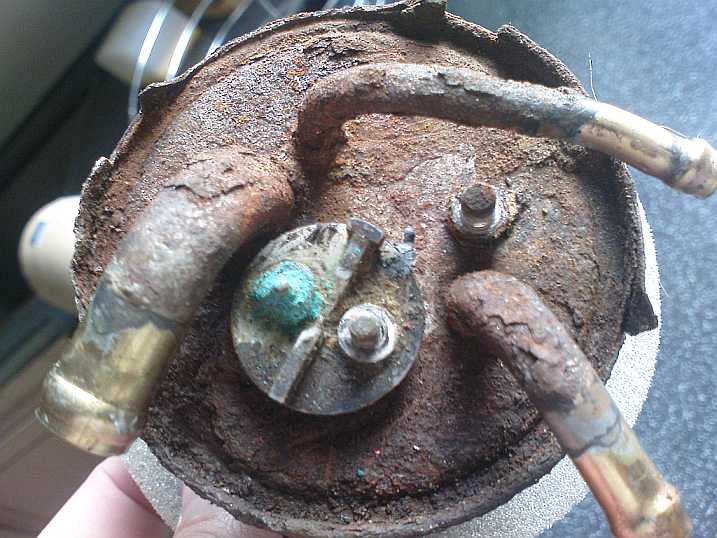

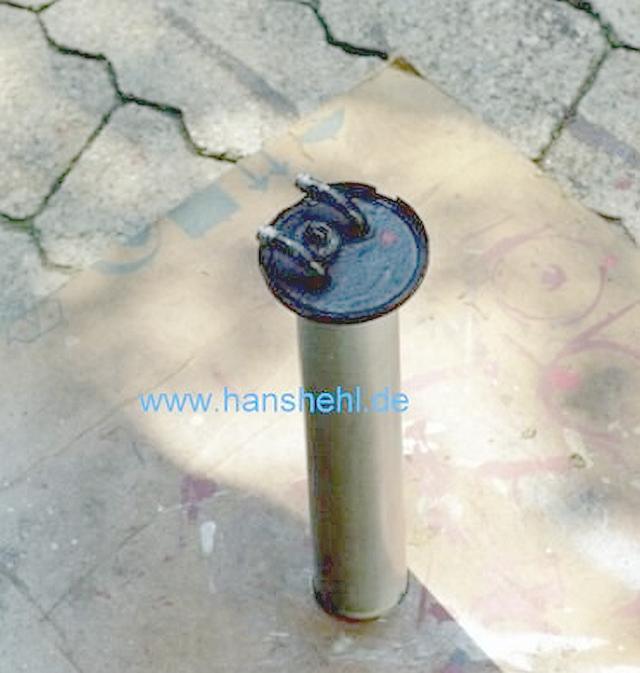

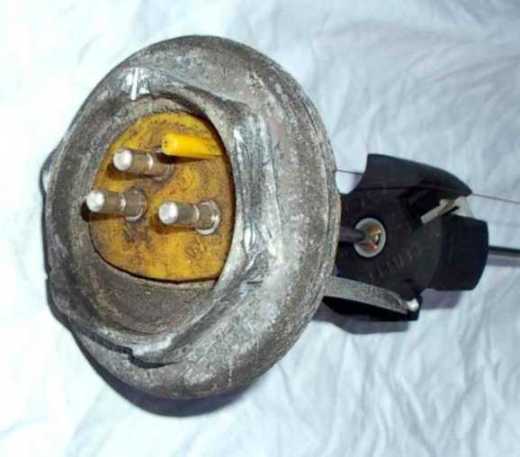

9. Alte Tankgeber reparieren: Bei zwei alten Tankgebern für Diesel und Benziner mit defekten Anschlüssen wurde zuerst das Oberteil sandgestrahlt. Beim Dieseltankgeber ist das Oberteil aus Blech. Der Rost in den Poren wurde mit Brunox tipp2.htm beseitigt! Beim Benzintankgeber ist das Oberteil aus Alu!

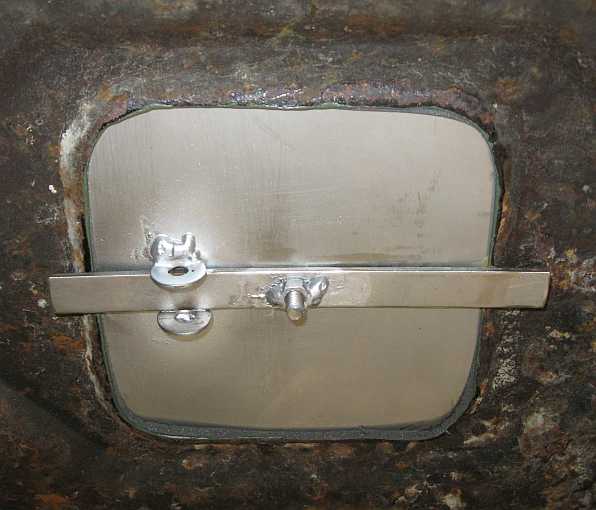

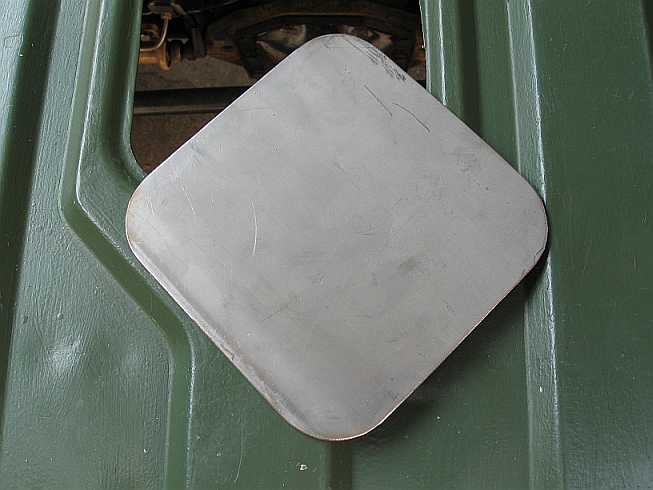

10. Edelstahldeckel: Da der Rand der Öffnung durch Rost angefressen war, habe ich gleich die rechteckige Öffnung vergrößert. Damit entfielen die vier Plastikstöpsel (Sicherung (Clipsmutter): A0019948245 für die Befestigungsschrauben. Ein neuer Deckel, aus 3mm V2A angefertigt, liegt in der Mulde und wird durch zwei Klemmstege gehalten. Nach Lockern der beiden Schrauben kann der Deckel leicht verdreht und herausgenommen werden.

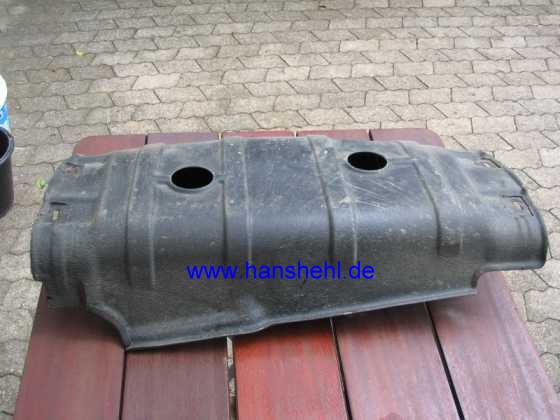

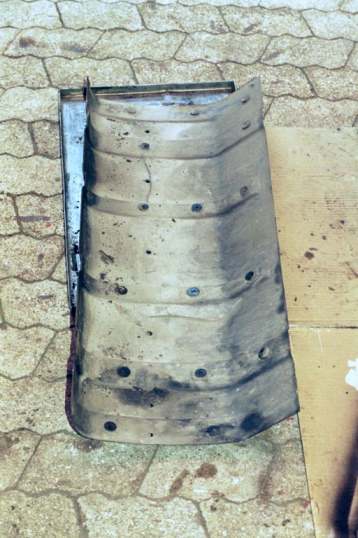

11.1 Tankschutzwanne 240GD/460: Das Rosten zwischen Tankschutzwanne (und dem Tankboden) wird durch kleine Abstandsplättchen, z.B. aus Kunststoff vermieden. So kann man auch mehrere 3-5 mm starke Dichtungsscheiben (vom Wasserhahn) am Blech ankleben.

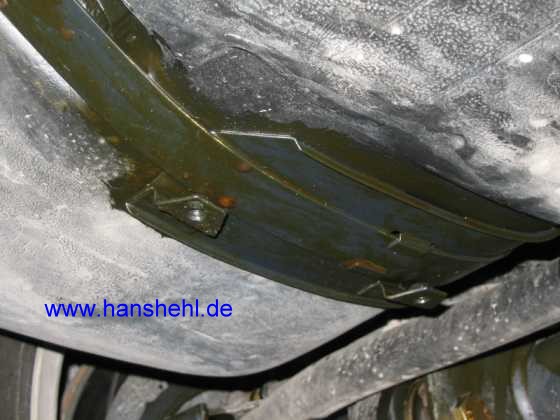

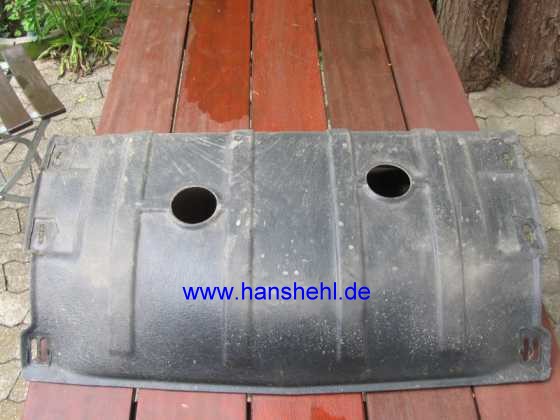

11.2 Tankschutzwanne G55AMG / 463: Die Abdeckung A4634710087 kann im Gegensatz zu früher einfach nach Lösen der sechs M 6-Schrauben von den Tankschutzbändern abgebaut werden.

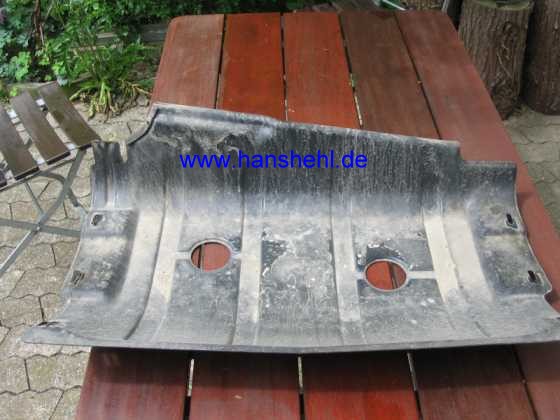

12. Kunststofftank beim 460 nachrüsten: Die Metalltanks zeigen nach Jahren besonders an der Unterseite Auflösungserscheinungen, da der Tank auf dem Tankschutzblech ohne Abstandshalter aufsitzt. Es empfiehlt sich zunächst das Blech zu sandstrahlen tipp2.htm#6 und dann zu entscheiden, ob sich eine Reparatur lohnt. Auch ein Benzintank kann unter Einhaltung bestimmter Vorsichtsmaßnahmen repariert werden. siehe auch den Tipp Zusatztank restaurieren tipp19a.htm von M. Beck, Forum www.viermalvier. Das Umrüsten auf einen 96 l Kunststofftank tipp19b.htm#b2 beim 460 wurde von Gerd, Forum www.viermalvier.de beschrieben. Laut EPC können die Umbauteile vom 230GE, z.B. 461.229 verwendet werden. Es gibt von Mercedes zwei Arbeitsanweisungen SM47.10-P-0001GE und SM47.10-P-0001GDV.

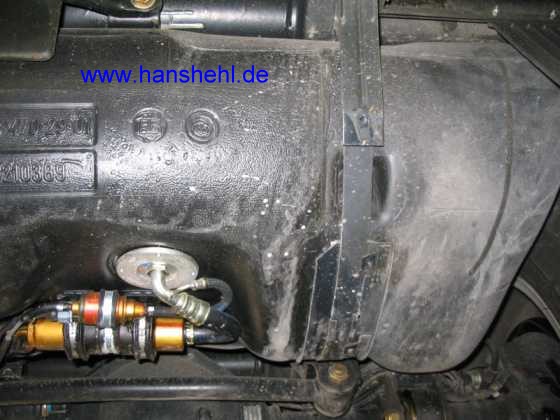

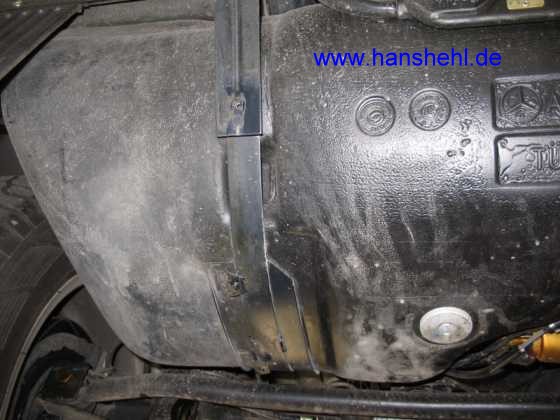

12.1 Kunststofftank 463 neu 2/2006 (A4634702901) und Kraftstoffpumpe: Ab Werk ist unter der Tankschutzplatte keine Konservierung durchgeführt. So findet man nach 4 Monaten schon Korrosion an der Befestigungsschelle der Benzinpumpe. Die Pumpe arbeitet sehr leise. Ihr Laufgeräusch hört man am besten mit einem langen Schraubendreher, dessen Griff man ans Ohr und die Spitze an das Pumpengehäuse drückt.

Die Tank-Halter-Bänder müssen mit Wachs konserviert werden, ebenso die Tankschutzplatte.

12.2 Kraftstoffversorgung (z.B. 463.270 2/2006): Kraftstoffpumpe unter dem Tankboden:

Die Kraftstoffpumpe M3 ist mit dem Steuergerät N118 (AMG, A4635452432, von Pierbourg (13,5 V - 5 bar) verbunden. Dieses ist an der Innenseite des linken Rahmenholmes mittels einer Adapterplatte angeschraubt (Bild 463.270 8/2005). Weitere Einzelheiten sind im Tipp 64 tipp64.htm Teil 34.1 Kraftstoffbversorgzung enthalten.

12.3 Intankpumpe M3/1: Kraftstoffpumpe im Tank: Bei Kurvenfahrt mit niedrigem Kraftstoffstand im Tank könnte Luft angesaugt werden. Im Tank befinden sich ein kleiner zweiter Tank (Beruhigungstopf), eine weitere Kraftstoffpumpe, die diesen kleinen Tank nachfüllt, wenn viel Kraftstoff verbraucht wird, ein Druckregler und ein Drosselventil. Diese Bauteile lassen sich nicht wechseln. Vom Steuergerät ME (N3/10) erfolgt die Ansteuerung des Relais K27/5 im SAM (Fond). Dies schaltet die 2. Pumpe im Tank ein. M113.992 im Typ 230 bis Modell-J. 2008 /AEJ 07 M113.993 im Typ 463 bis 31.5.12 Intank Kraftstoffpumpe M3/1: GF47.20-P-4001HA siehe auch Intankpumpe beim G55AMG../w463/tipp64.htm#b6

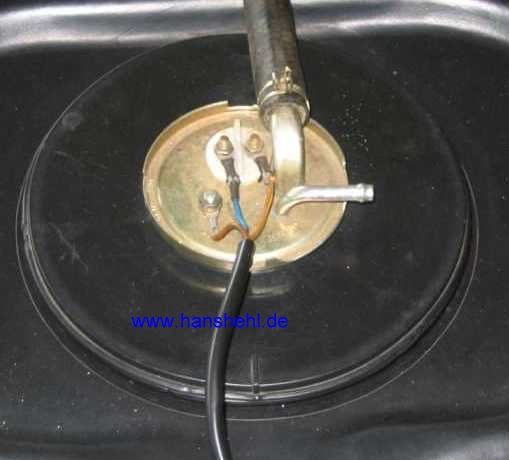

13.1 Tankgeber beim Kunststofftank: Der Tankgeber beim Kunststofftank (1.Bild: 300TD) hat stabile Schraubanschlüsse. Es gibt nur noch eine Entlüftungsleitung. Beim G55AMG/G500 wird der Tankgeber A4635420817 verbaut. Leider ist ab Werk die Konservierung sehr sparsam. Die USA-Ausführung des Tankgebers hat einen zusätzlichen Tankdruckgeber motorg55-4.htm#b71 eingebaut.

Die Deckelschrauben im Boden sitzen in kleinen viereckigen Kunststoffdübeln (Sicherung/Clipsmutter): A0019948245. Diese werden auch bei der Zusatzblinkleuchte tipp57.htm#b73 an der Seite verwendet.

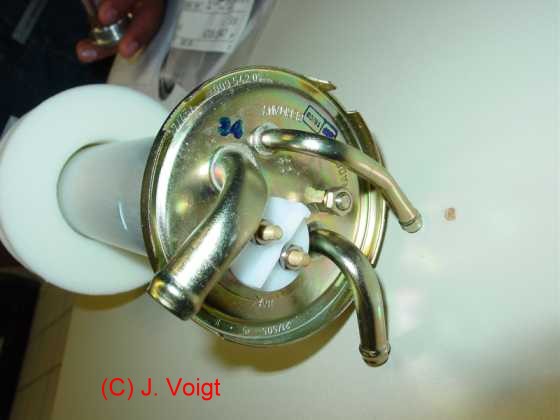

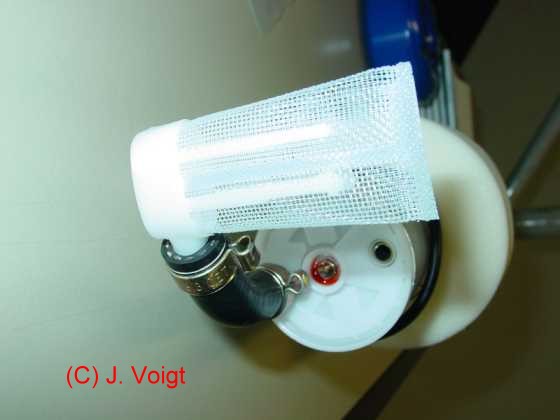

13.2 Tankgeber G300TD: J. Voigt schickte mir zwei Bilder vom neuen Tankgeber beim G300TD, Danke!.

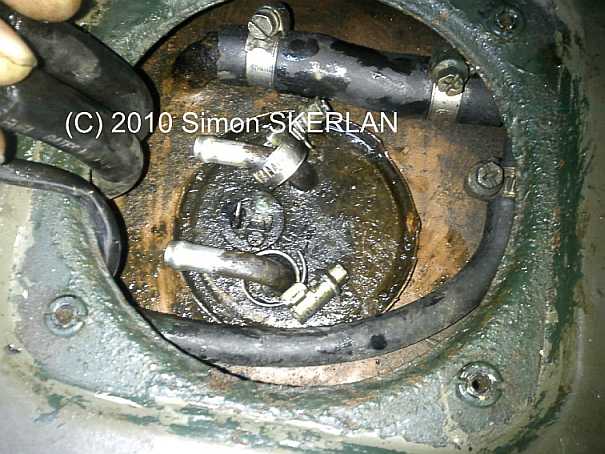

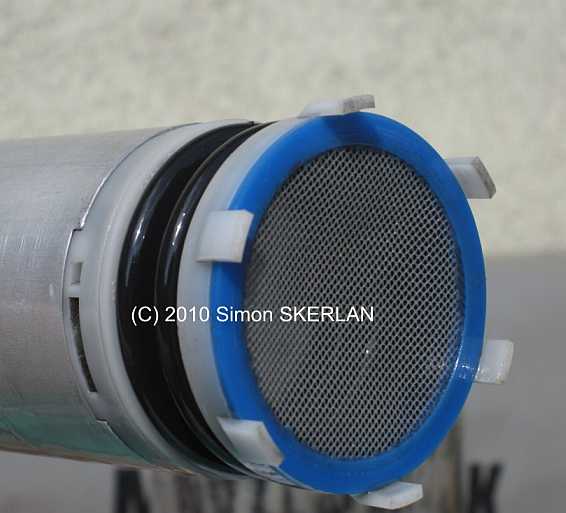

Die drei Bilder vom Puch 300GD sind von Simon Skerlan aus Österreich, Danke!

13.3 Tankgeber 350GTD: FrankyG350 (Forum www.4x4) kaufte einen neuen Tankgeber A0095420717 und schickte mir die Bilder (vielen Dank!). So sieht ein Tankgeber nach vielen Jahren ohne zusätzliche Konservierung aus.

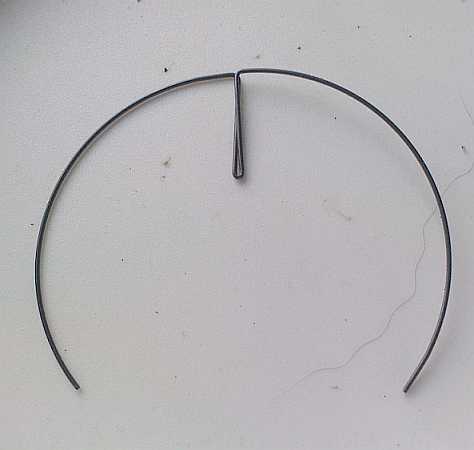

Die Draht-Sicherung sollte man vor dem Einbau entfernen.

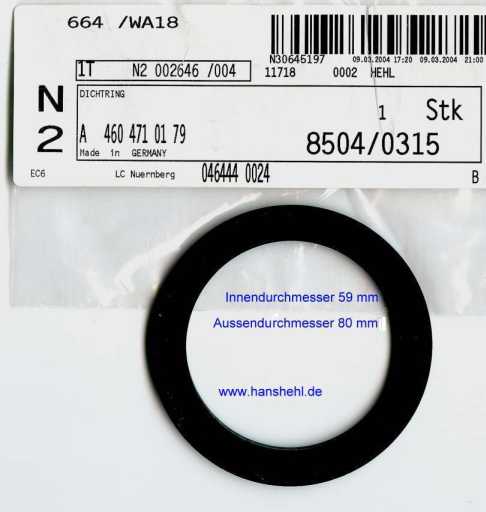

14. Tankdeckel, Dichtring: Läuft der Diesel beim Volltanken des 240GD zum Schluss unter dem Fahrzeug hervor, sind der dünne O-Ring des Tankgebers oder/und die Belüftungsleitungen undicht. Für den Tankdeckel A0004700430 gibt es die Dichtung A4604710179. Den Tankdeckel gab es in 4 verschiedenen Ausführungen: mit oder ohne Entlüftung, mit oder ohne bestimmter Schließung (Fa. HUF).

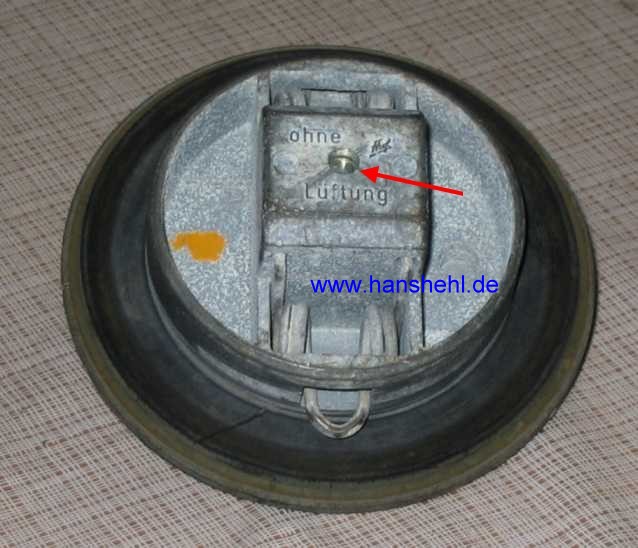

Der Tankdeckel für Diesel enthält eine Entlüftungsbohrung (roter Pfeil). Ich habe zwei Dichtungen am Tankdeckel aufeinander gelegt, da er nicht dicht war (Federn etwas lahm). Unter der Gummidichtung befindet sich ein Gleitring aus Kunststoff.

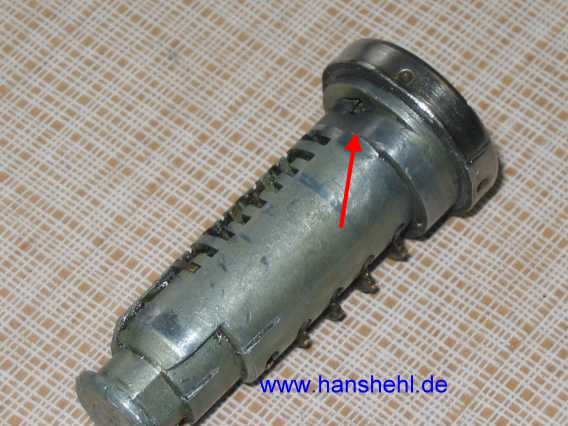

14.1 Tankdeckel zerlegen: Die Zerlegung des Tankdeckels und die Änderung der Schließung ist im Tipp tipp19c.htm beschrieben.

15. Wettbewerbs-280GE: Der im August bei "3-2-1-meins" ersteigerte Puch-280GE (1984) besitzt einen Innentank. Ein Bericht über die gesamte Restauration, auch der Tankanlage, findet sich im Tipp tipp98.htm.

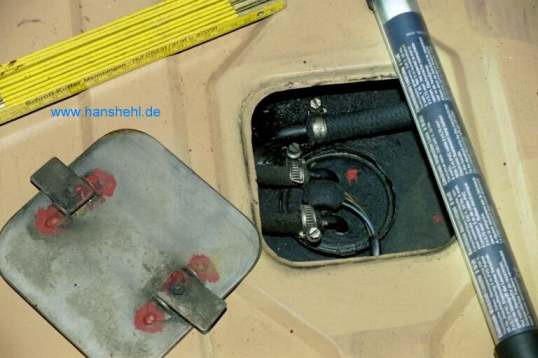

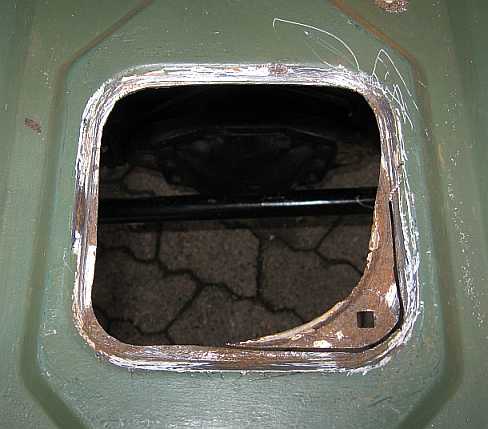

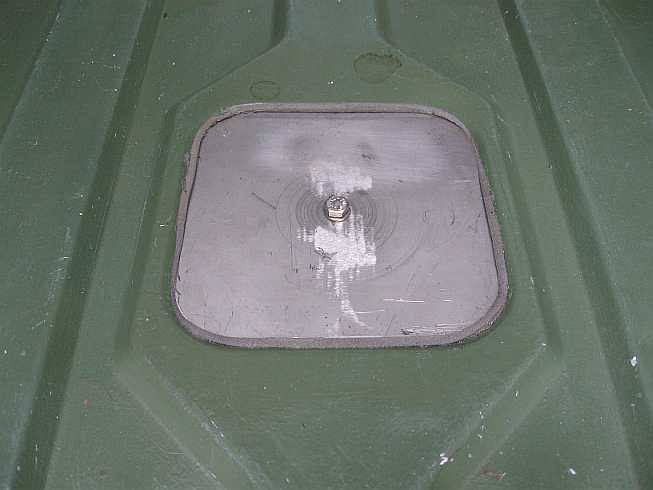

Die Öffnung im Heckboden (Zugang zum Tankgeber) wurde mit einem V2A-Deckel versehen, der verrostete Rand mit der Stichsäge abgeschnitten.

16. Teilenummern: Dichtring am Tankdeckel: A 4604710179 Dichtring zwischen Tankgeber und Tank: A 0009975149 Tankeinfüllstutzen: A4604700220 Schlauchstück zwischen Tank und Einfüllstutzen: A4604710309 Steckergehäuse dreipolig: A0105457428 Flach-Steckerhülse: A0005455326 Teilenummern 27.07.2011: Beim neuen Tankgeber ist oft die Dichtung dabei. 240GD: 460.310 bis Ident-Nr. 13873: A0055420817 ab Ident-Nr.: 13874 : A0065423917 ab Ident-Nr.: 059608 / 904079:A0095420717. G55AMG: 463.270 A4635420817
