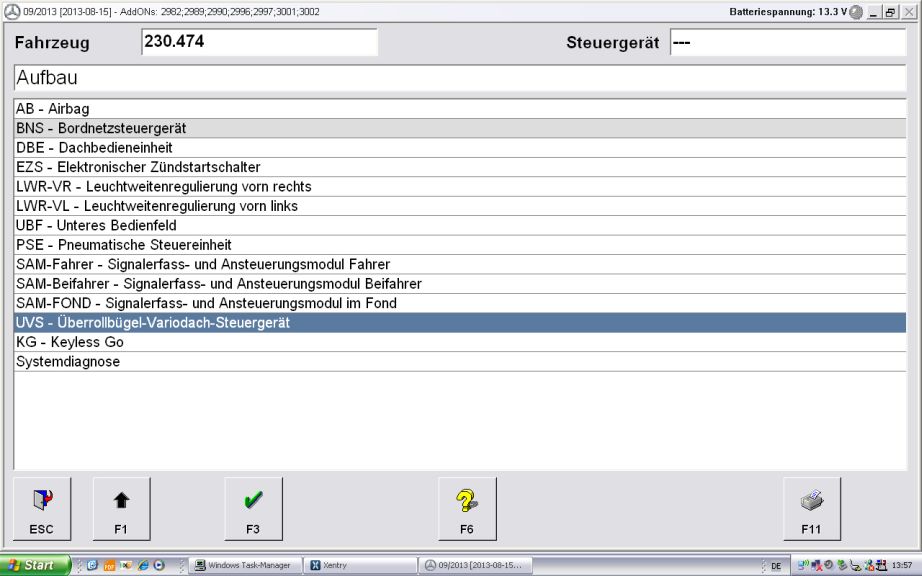

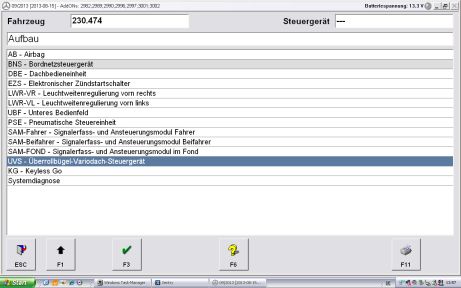

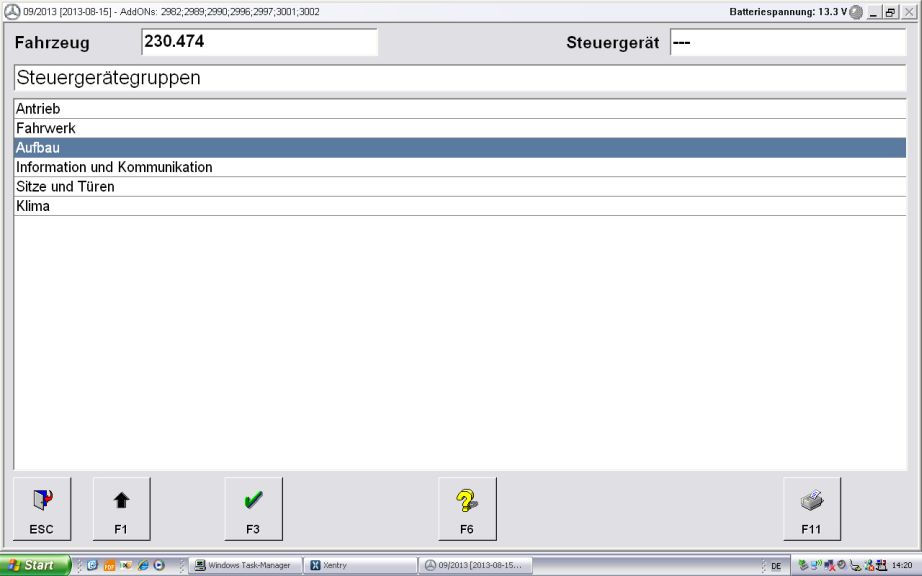

R 3. Gruppe Aufbau - SL55AMG: R 3.12 Überrollbügel und Variodach (UVS): zum Werkstatt Diagnose-Menue USV

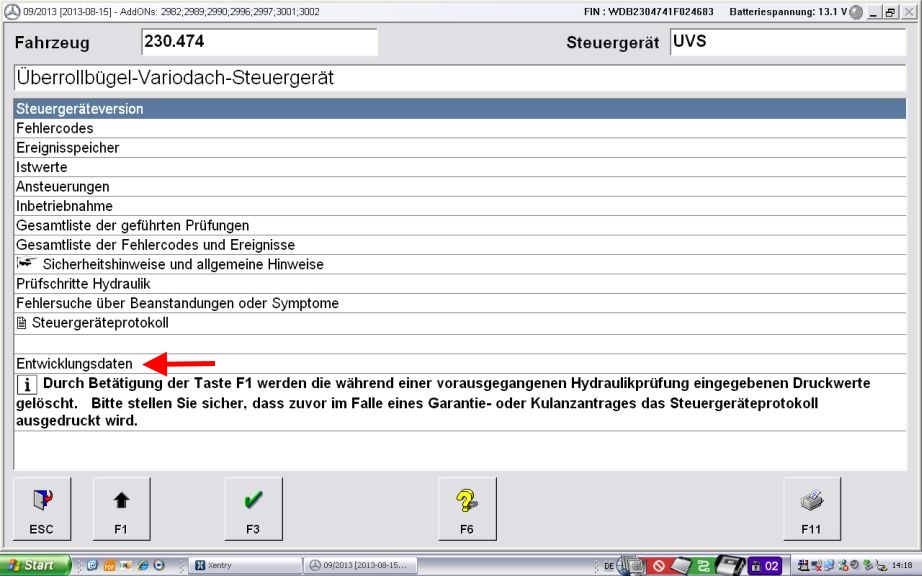

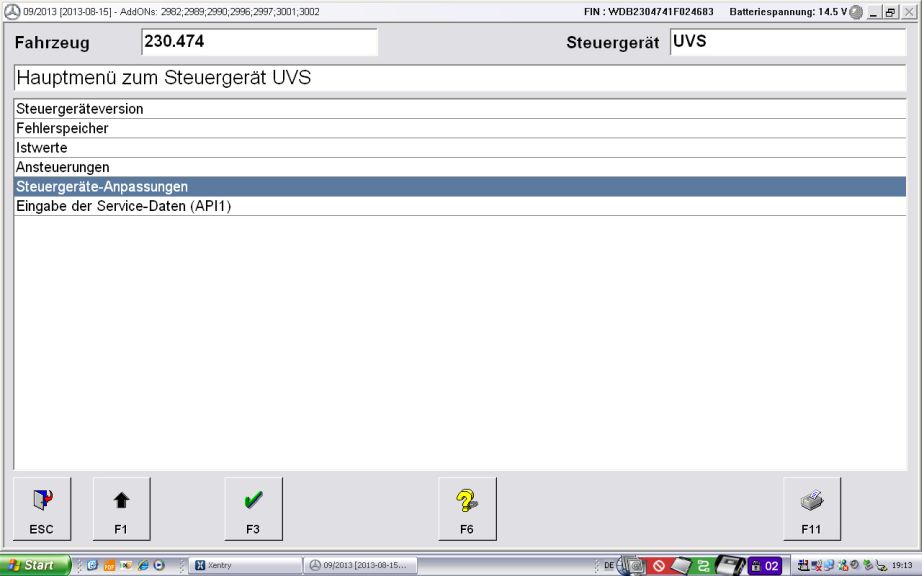

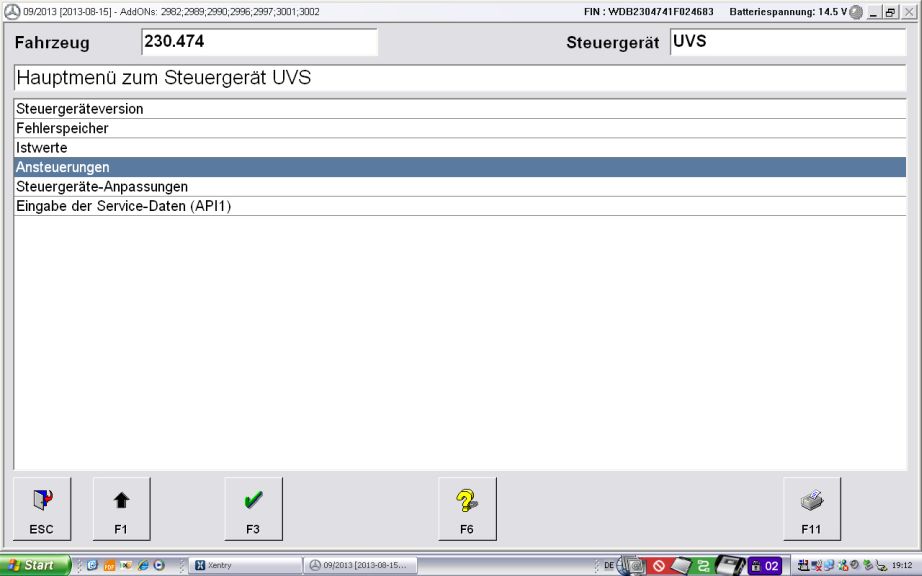

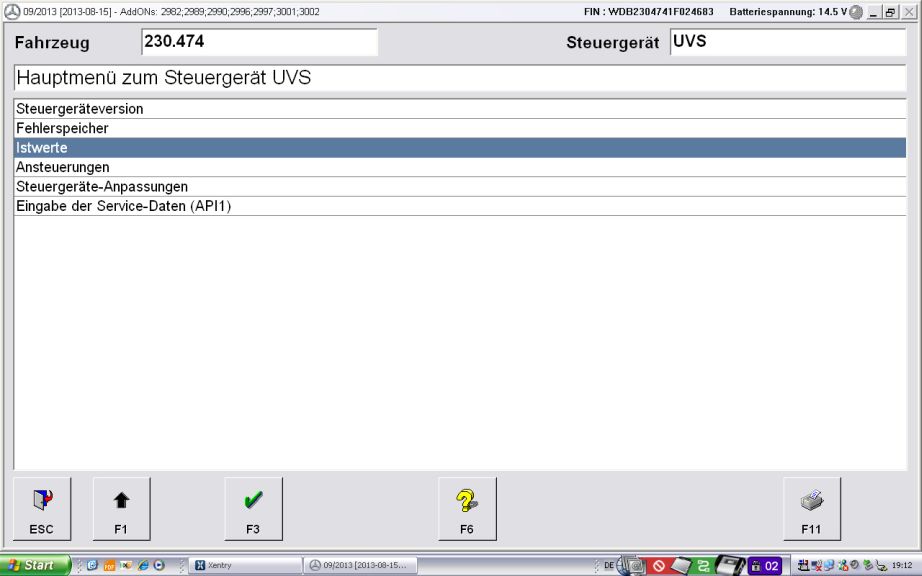

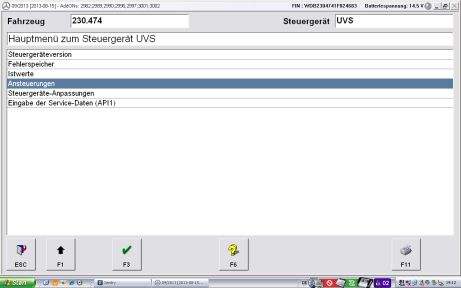

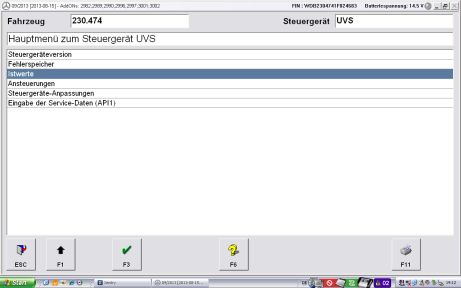

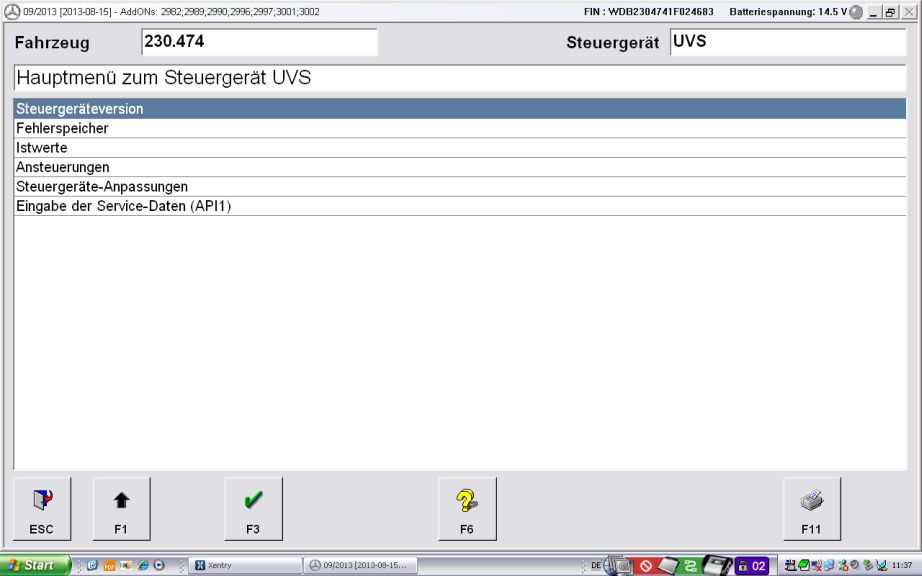

Es sind im Abschnitt Entwicklungsdaten folgende Menues enthalten: R 3.12.1 Steuergeräteversion, R 3.12.2 Fehlerspeicher, R 3.12.3 Istwerte, R 3.12.4 Ansteuerungen, R 3.12.5 Steuergeräte-Anpassung, R 3.12.6 Eingabe der Service-Daten (API1).

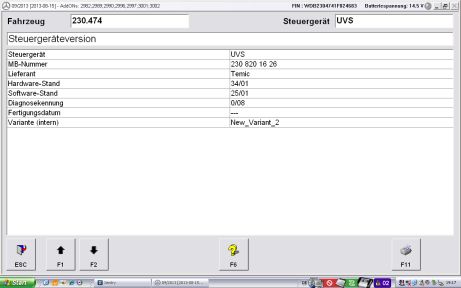

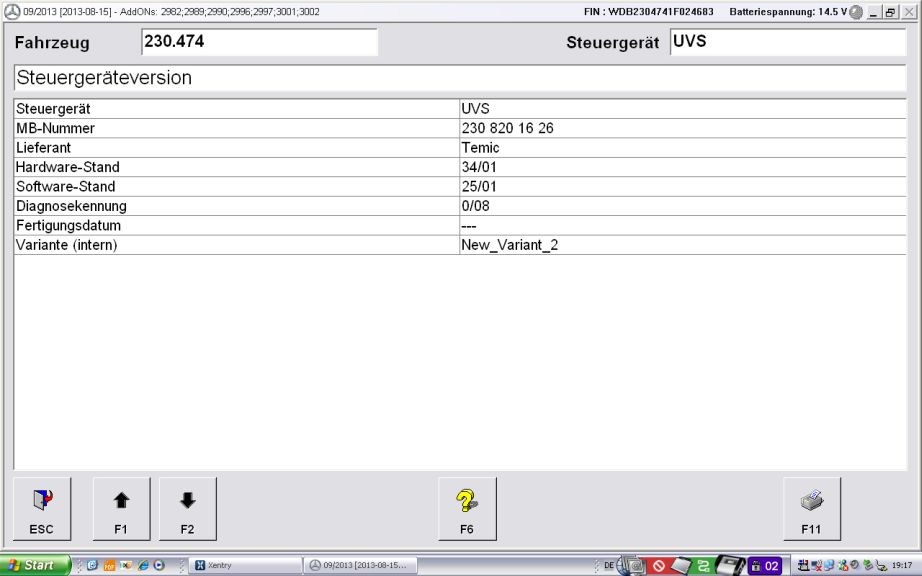

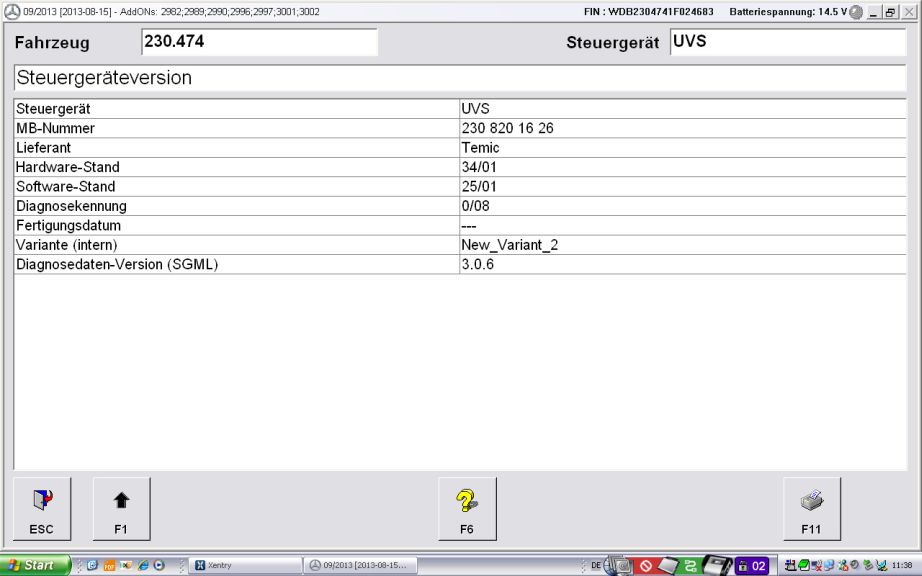

R 3.12.1 UVS Steuergeräteversion SL55AMG: Diesen Menuepunkt gibt es bei den üblichen Menues und bei der Entwickler-Version. Bei letzterer wird zusätzlich die Diagnose-Datenversion (SGML) angezeigt.

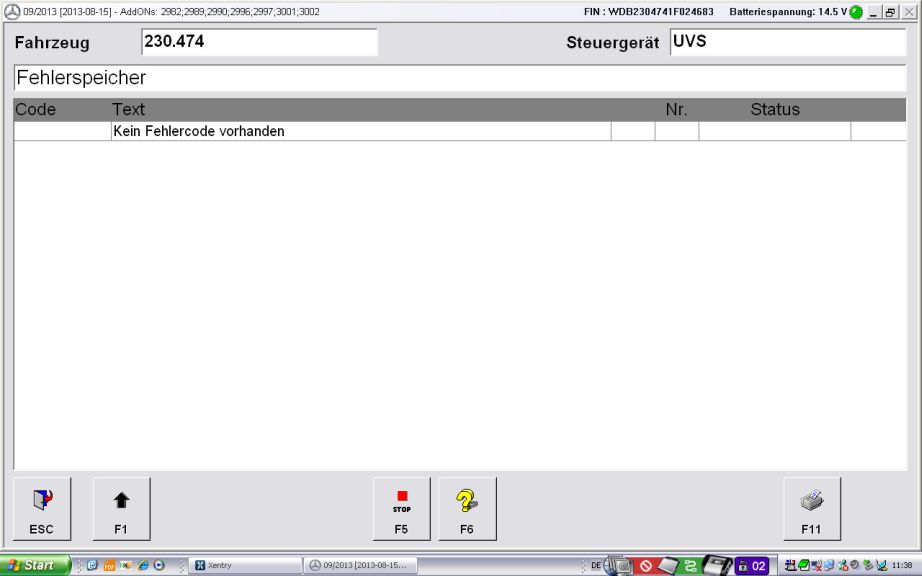

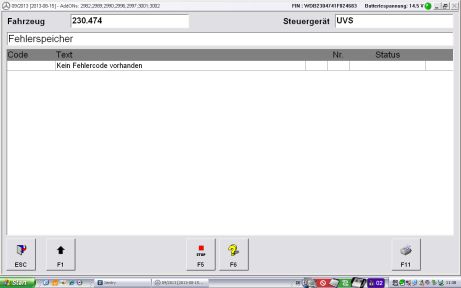

R 3.12.2 UVS Fehlerspeicher SL55AMG: Der Fehlerspeicher sollte leer sein. Ansonsten muss man den Kurztest machen und auch die nicht akuten Fehler ("F" = aktueller Fehler, "f" = nur gespeicherter Fehler oder "I" = gespeichertes Ereignis) löschen. Gesamtliste der Fehlercodes und Ereignisse: Fehlercodes: B1000 - B1805, Ereignisse: B1010 - B1097 Unterspannungsereignisse: In der Gesamtliste findet man die Definition dieser Ereignisse. Ereignis B1010: Die Betriebsspannung liegt außerhalb des zulässigen Bereichs. Die Spannung war während 1 s kleiner als 8.0 V. Ereignis B1011: Die Betriebsspannung liegt außerhalb des zulässigen Bereichs. Die Spannung war während 1 s größer als 15.5 V.

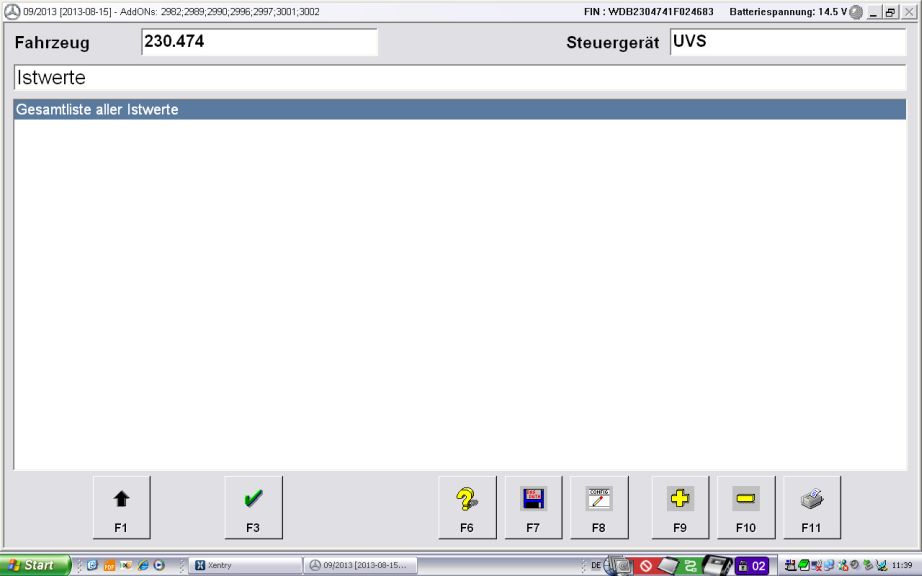

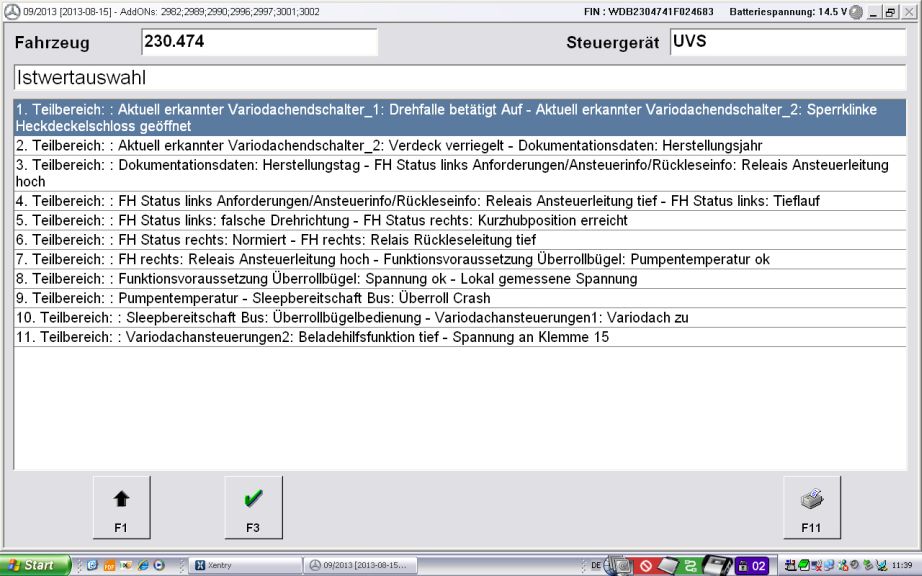

R 3.12.3 UVS Istwerte SL55AMG: Das Menue Istwerte führt zur Gesamtliste aller Istwerte und zur Istwertauswahl. Es gibt 11 Teilbereiche 1 - 165. Mit der Funktionstaste F7 werden zusätzlich die Variablennamen angezeigt.

Im jeweiligen Teilbereich zeigt das 1. Bild die Istwerte für das offene Dach, offener Kofferraumdeckel, offene Kofferaum-Abdeckung. Das 2. Bild zeigt die Istwerte bei geschlossenem Dach, geschlossener Abdeckung, geschlossenem Kofferraumdeckel.

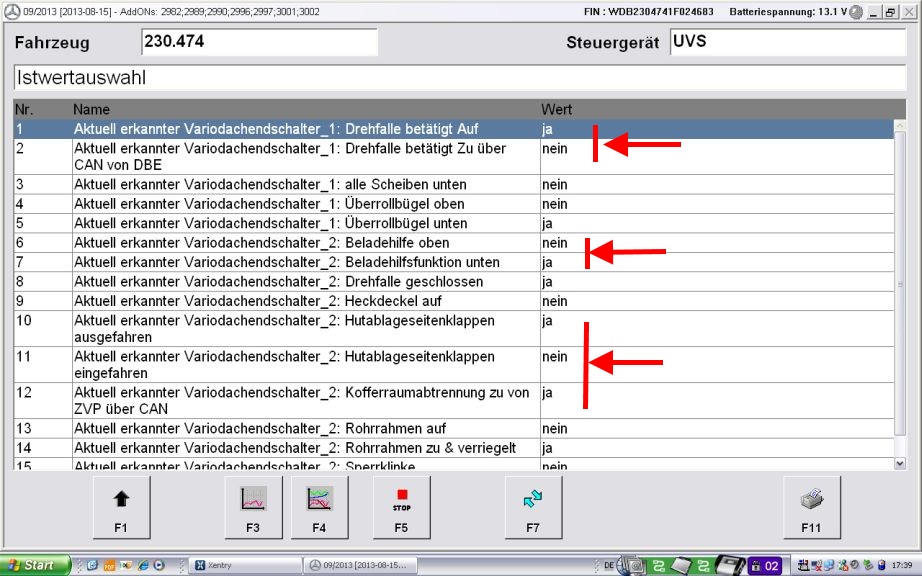

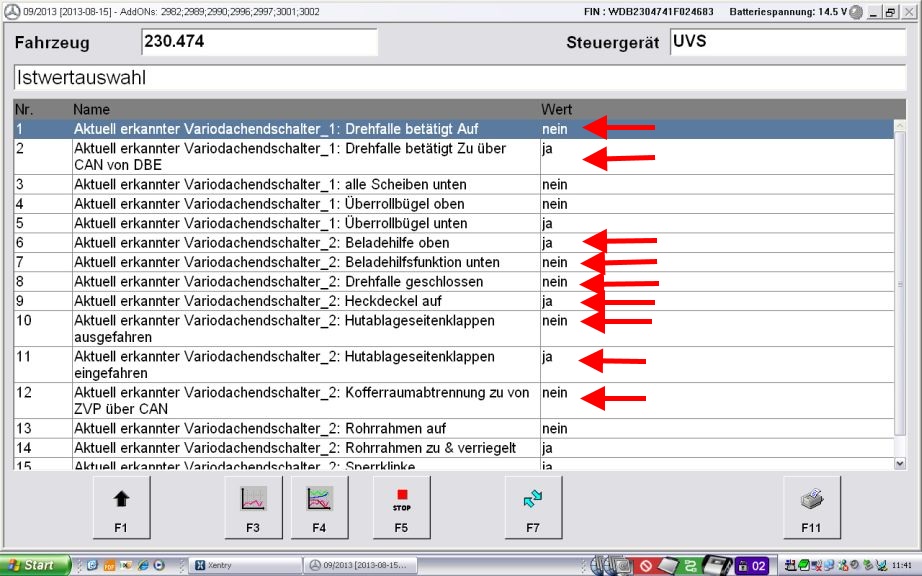

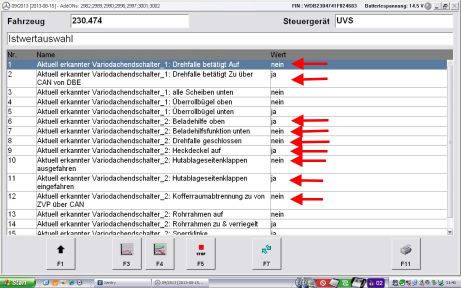

1. Teilbereich UVS 1-15: PDF-Ansicht Dach: geschlossen - offen

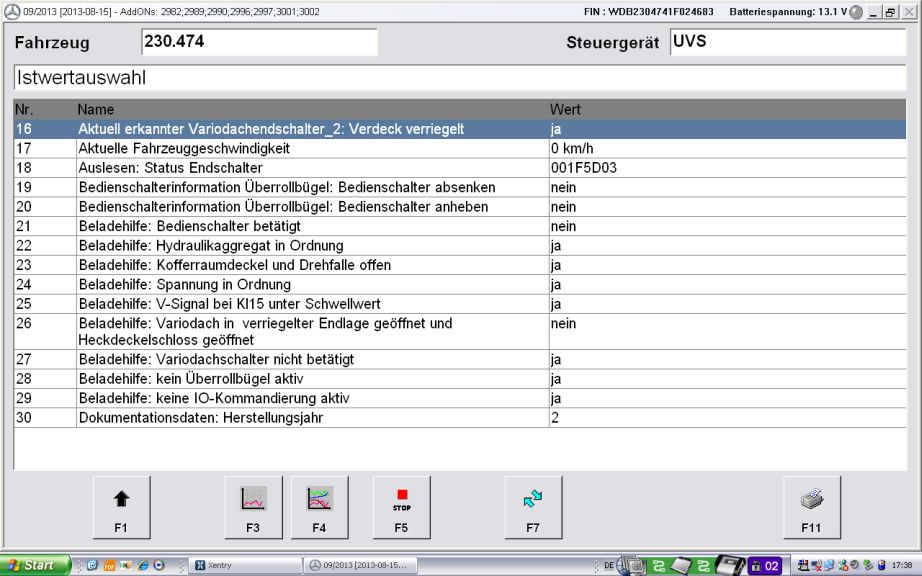

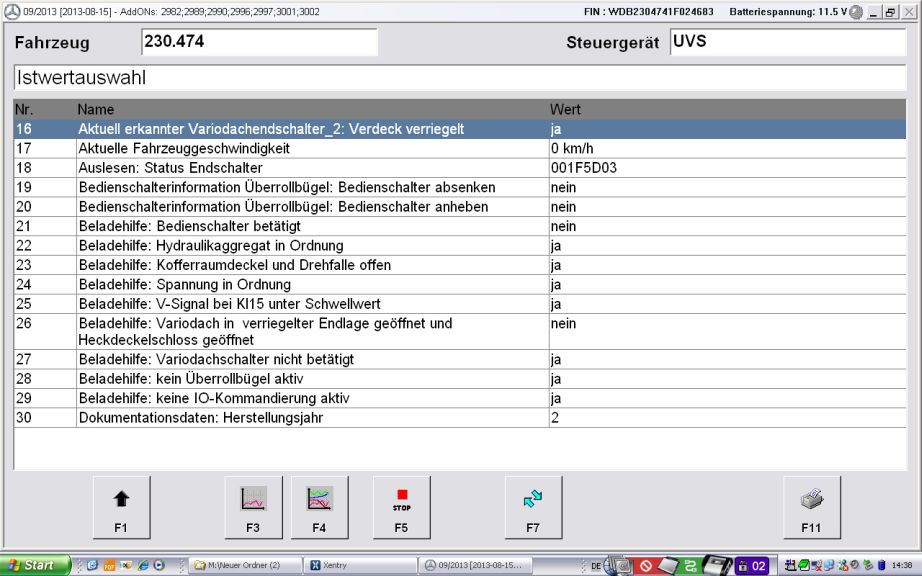

2. Teilbereich UVS 16-30: PDF-Ansicht Dach: beide identisch geschlossen - offen

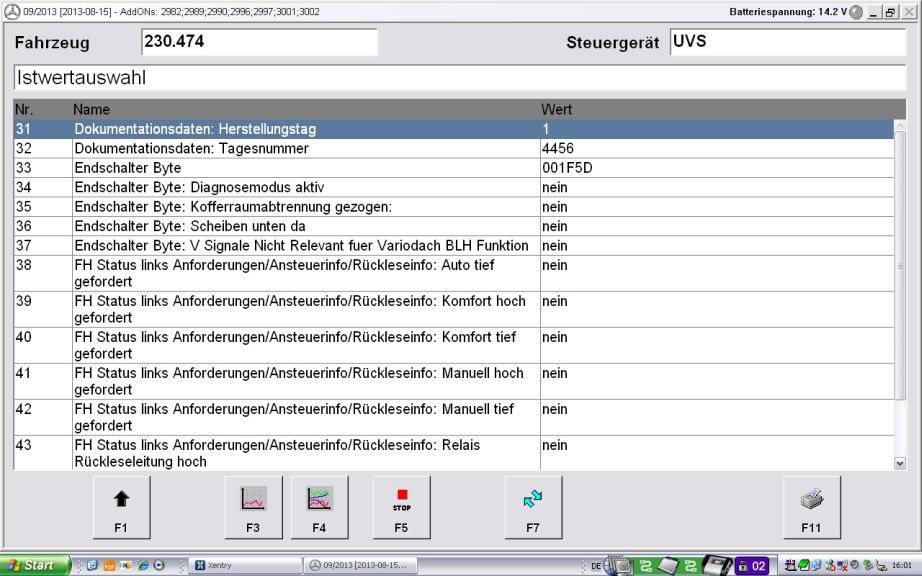

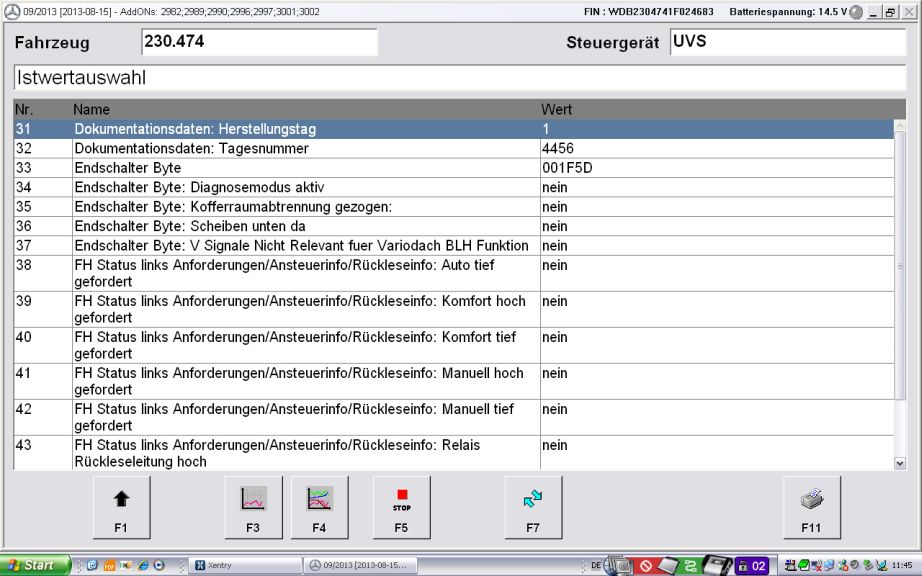

3. Teilbereich UVS 31-45: PDF-Ansicht Dach: geschlossen - offen

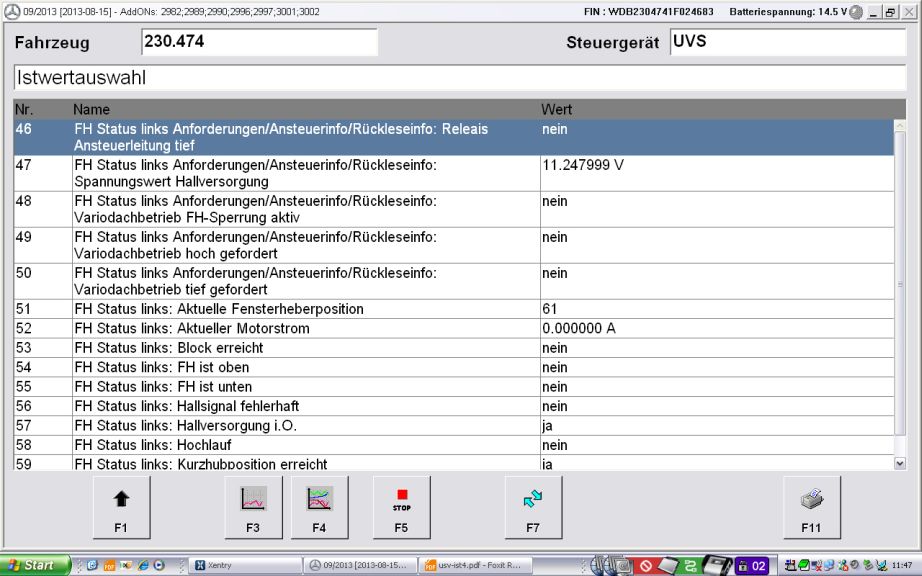

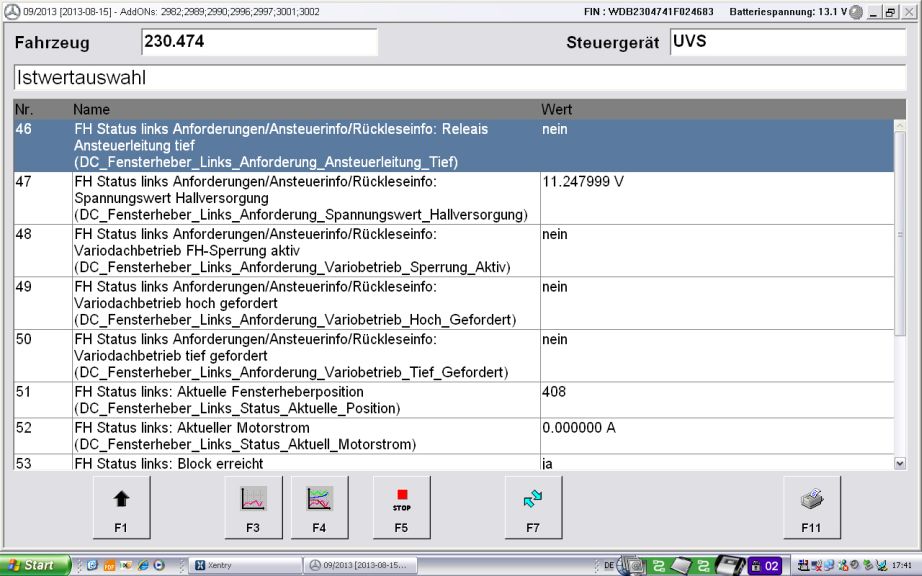

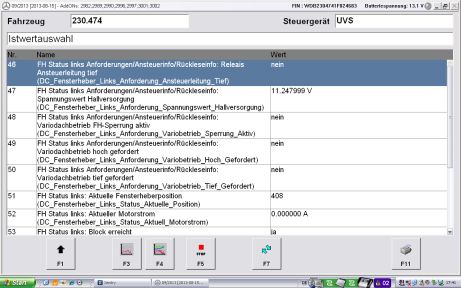

4. Teilbereich UVS 46-60: PDF-Ansicht Dach: geschlossen - offen

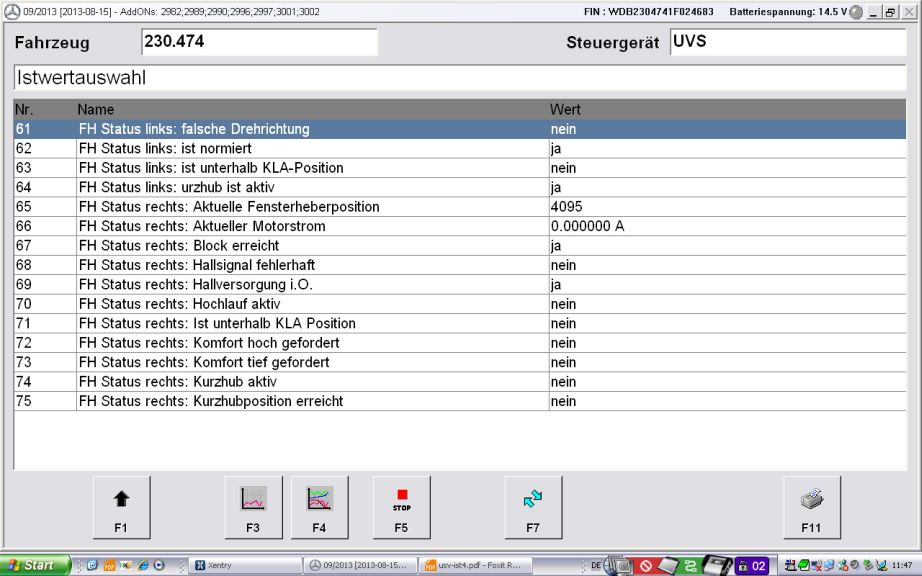

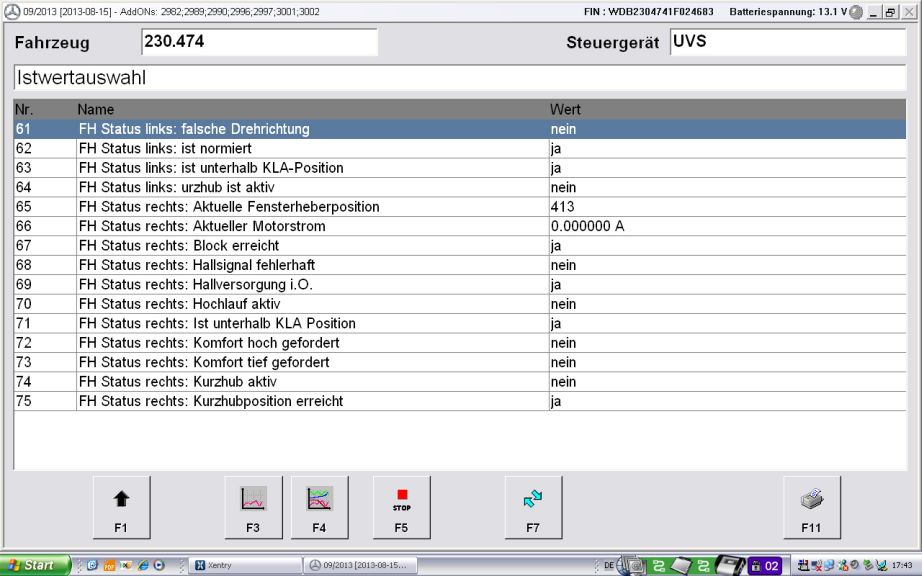

5. Teilbereich UVS 61-75:

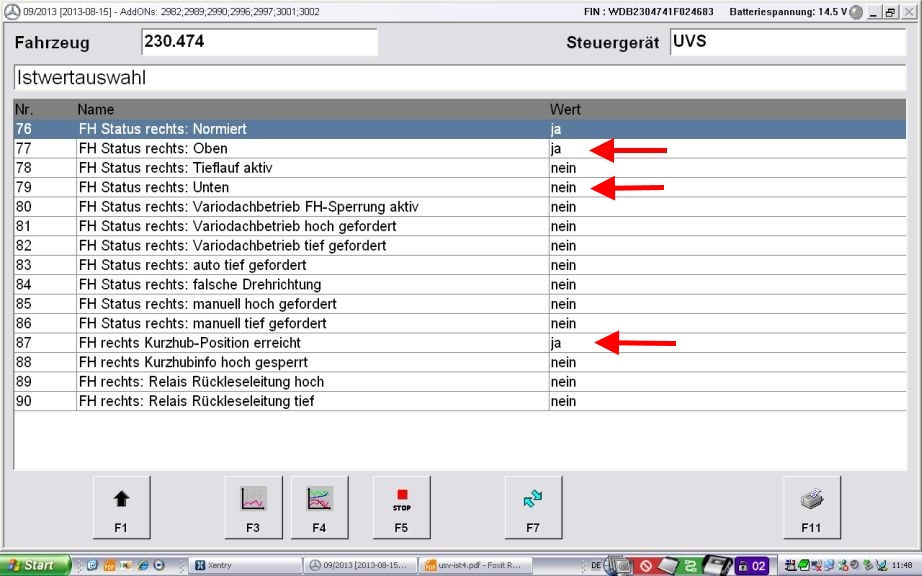

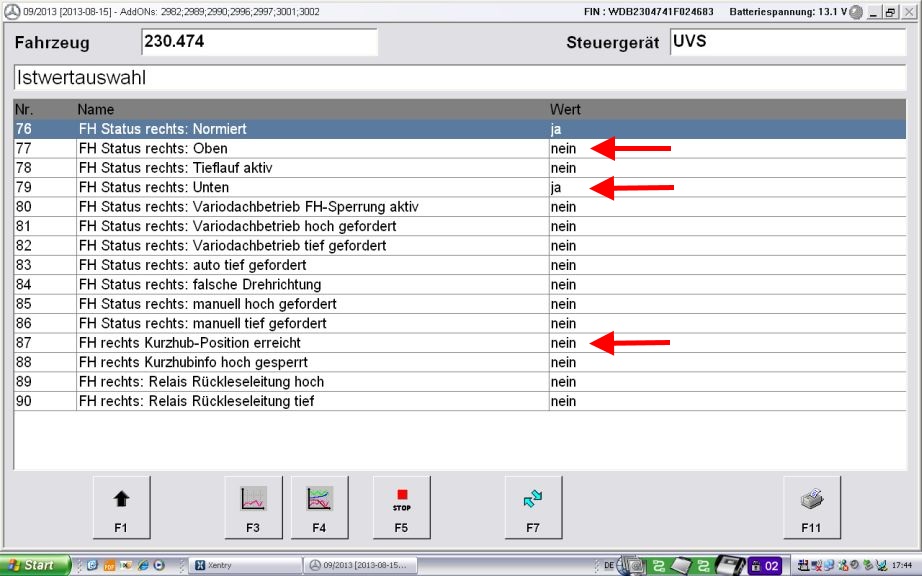

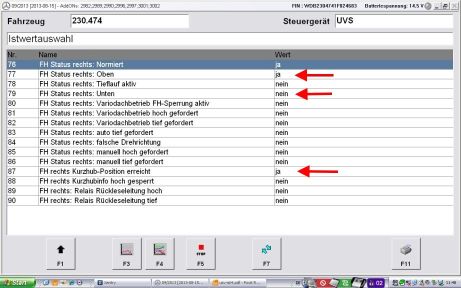

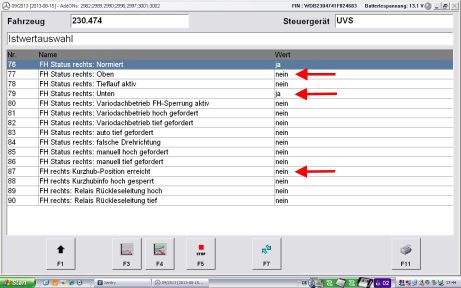

6. Teilbereich UVS 76-90:

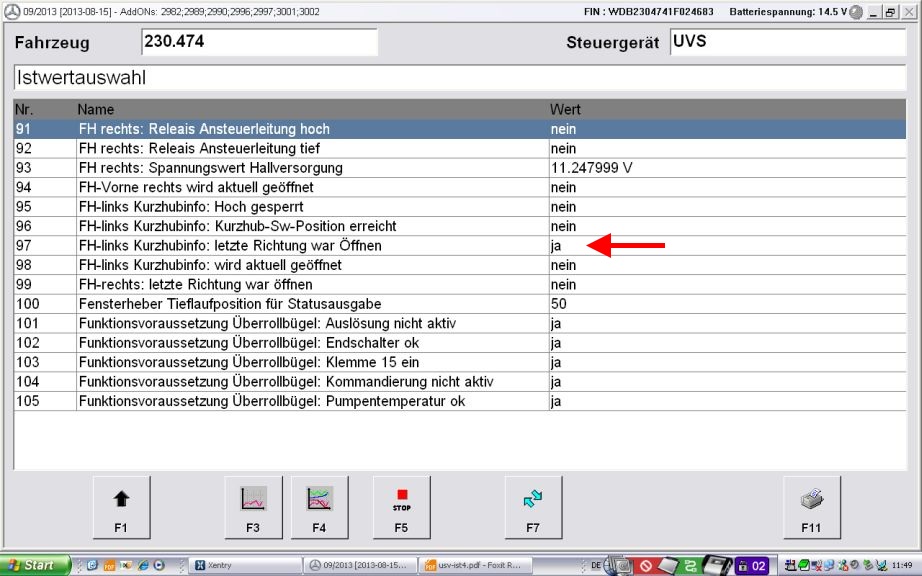

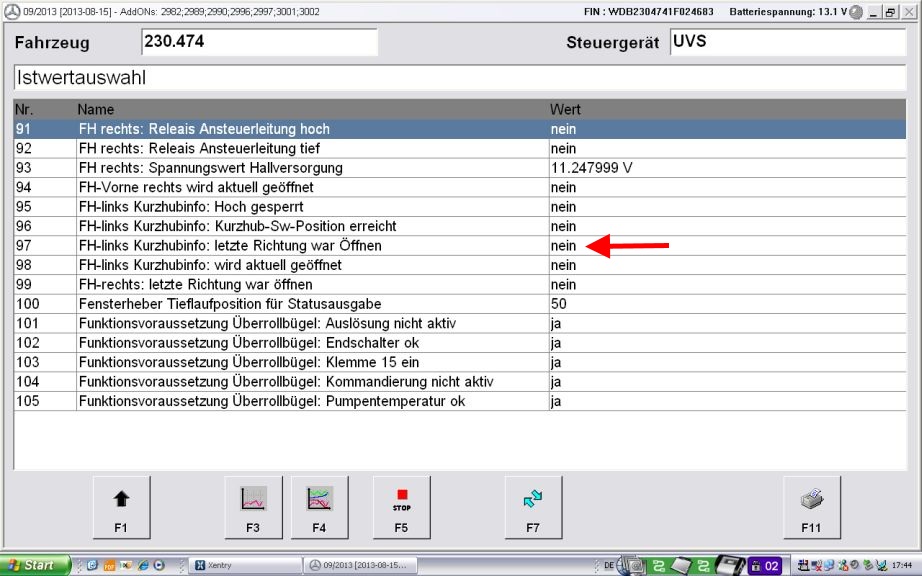

7. Teilbereich UVS 91-105:

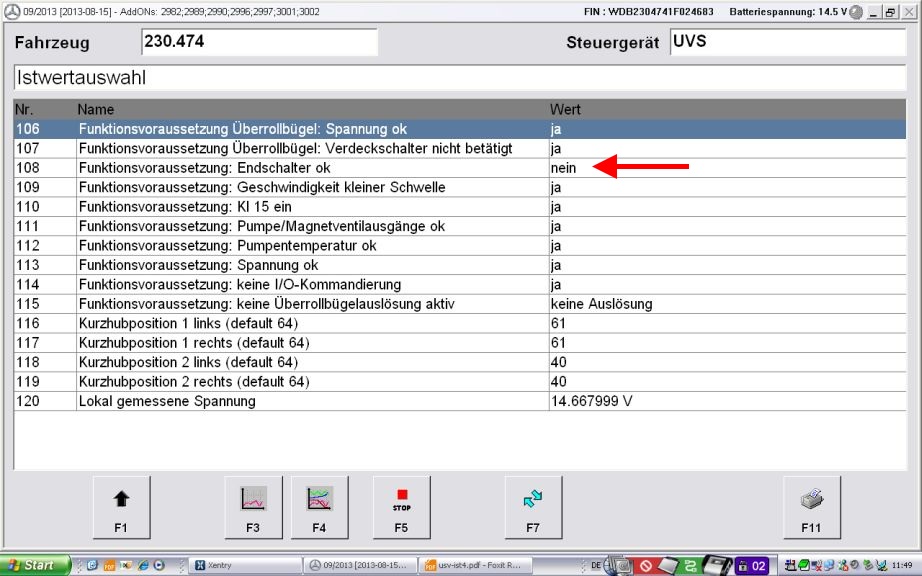

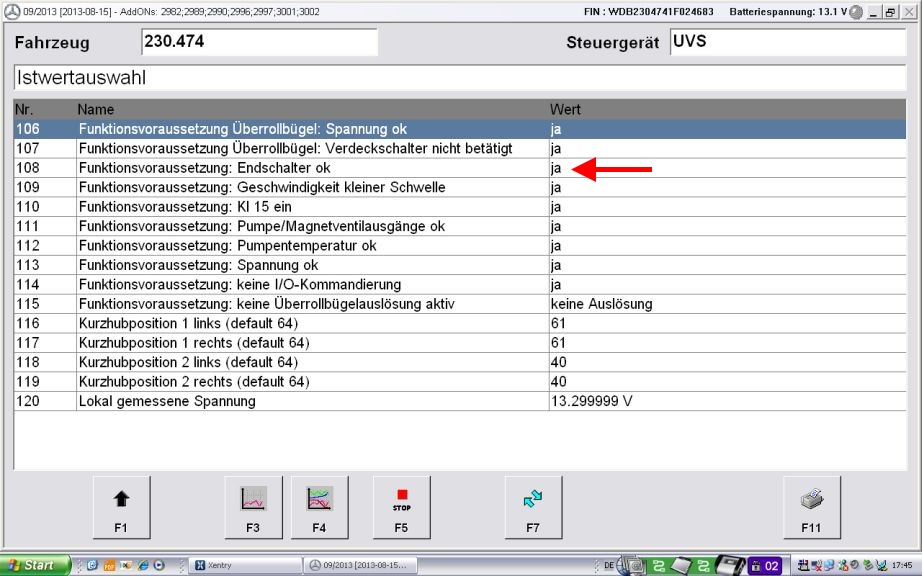

8. Teilbereich UVS 106-120:

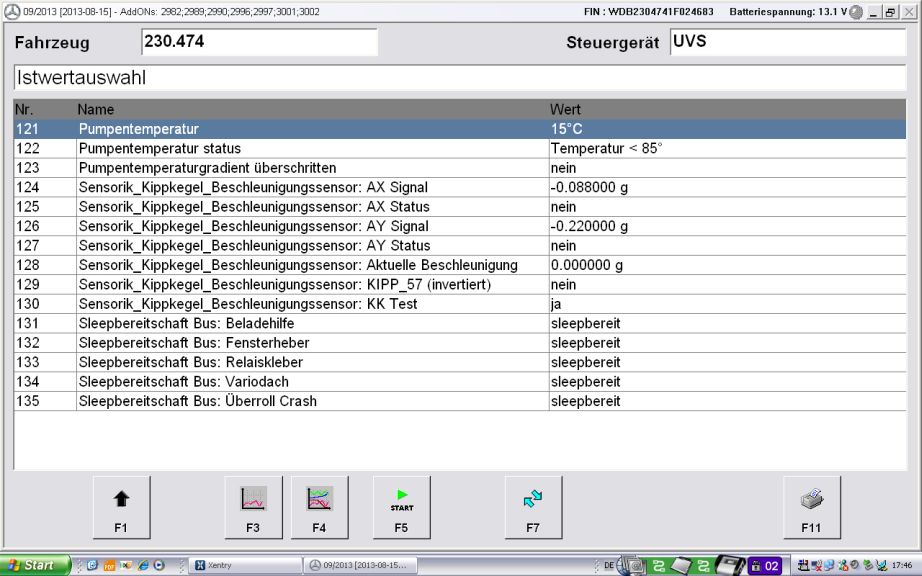

9. Teilbereich UVS 121-135: Istwert 121: Pumpentemperatur: bei geöffnetem Kofferaumdeckel!

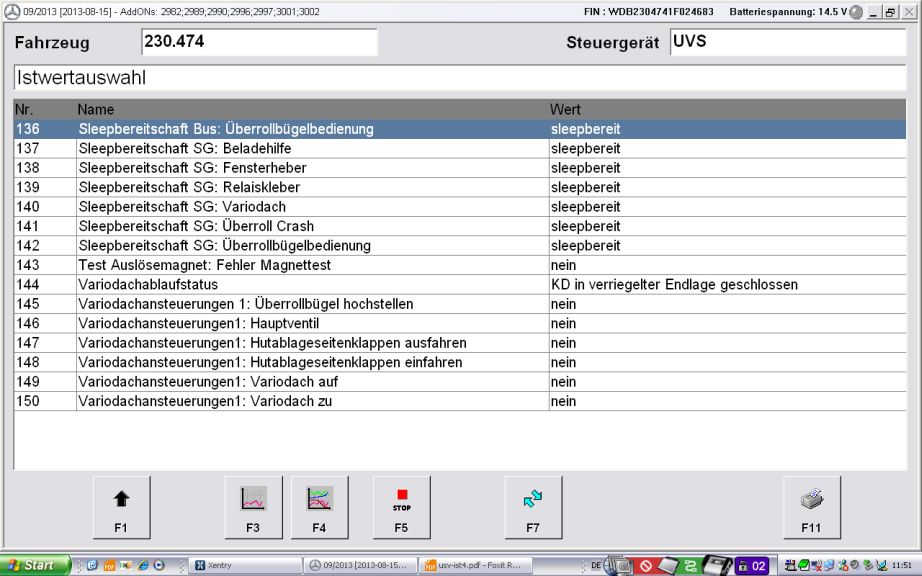

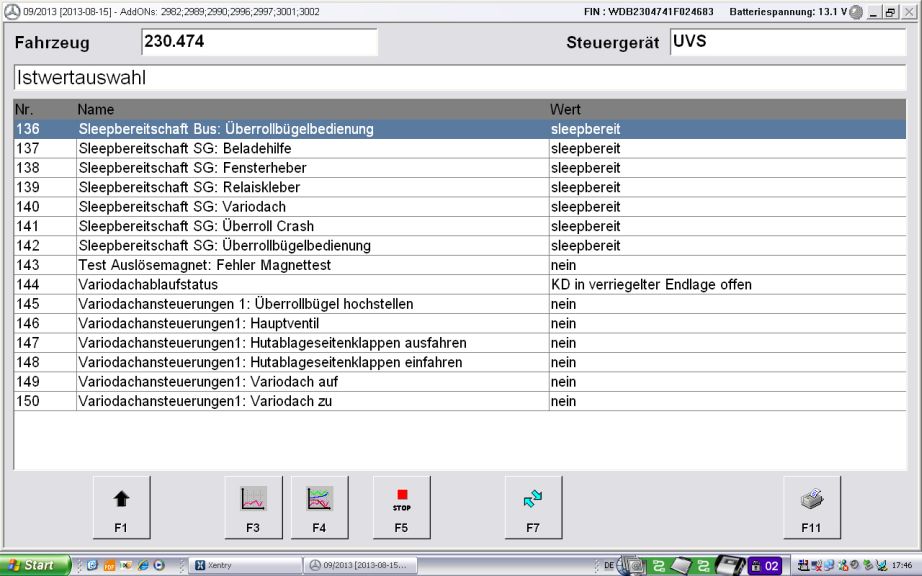

10. Teilbereich UVS 136-150:

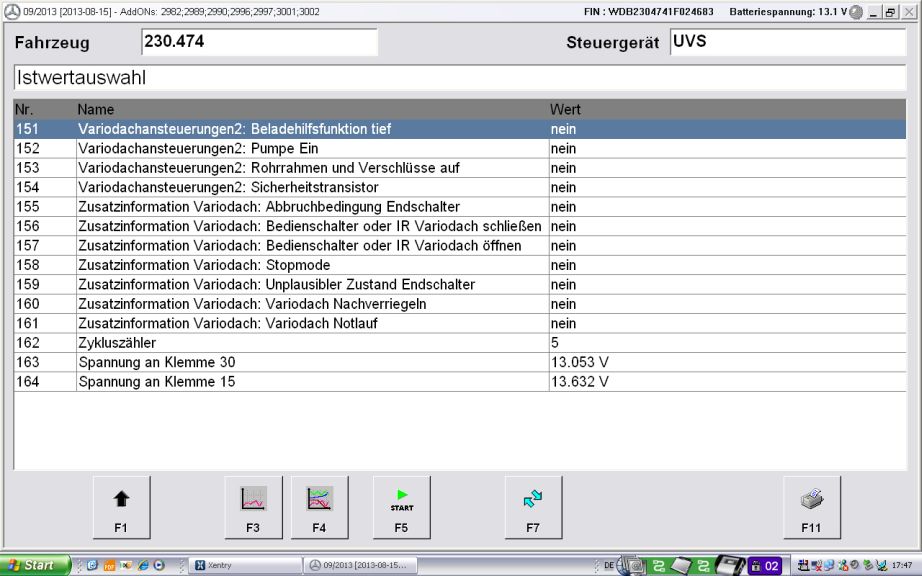

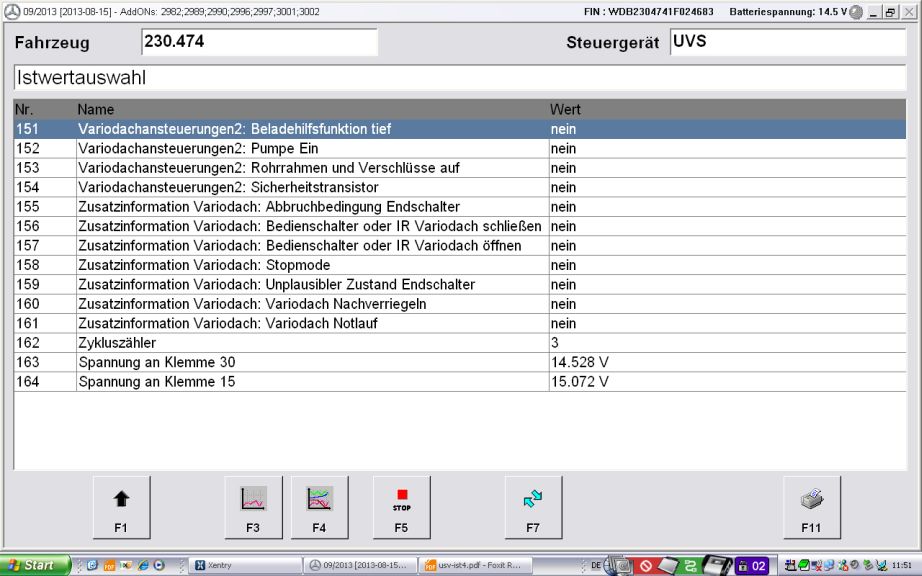

11. Teilbereich UVS 151-164:

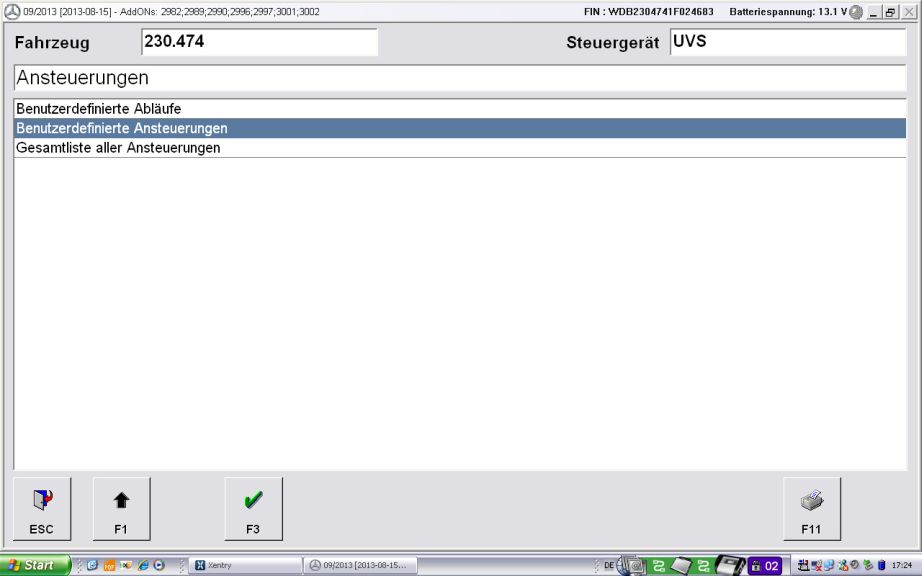

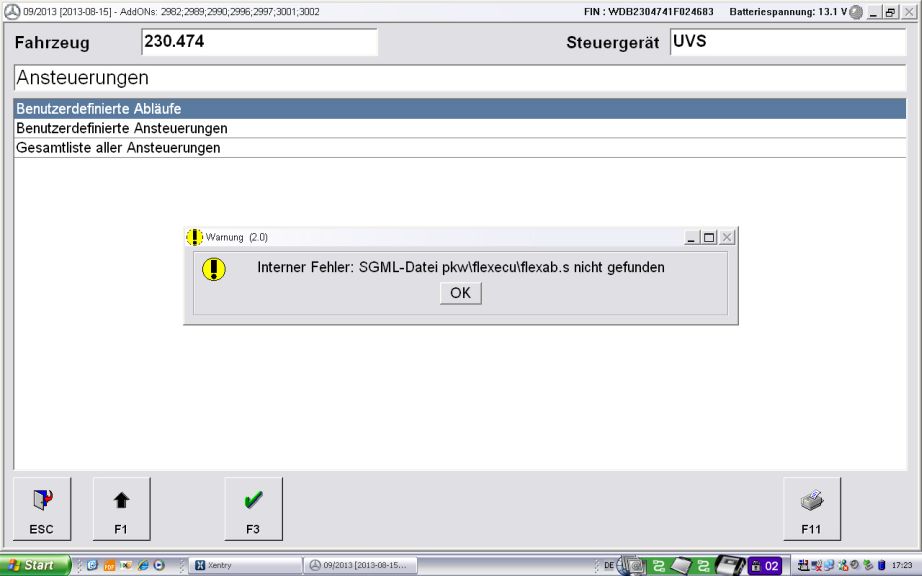

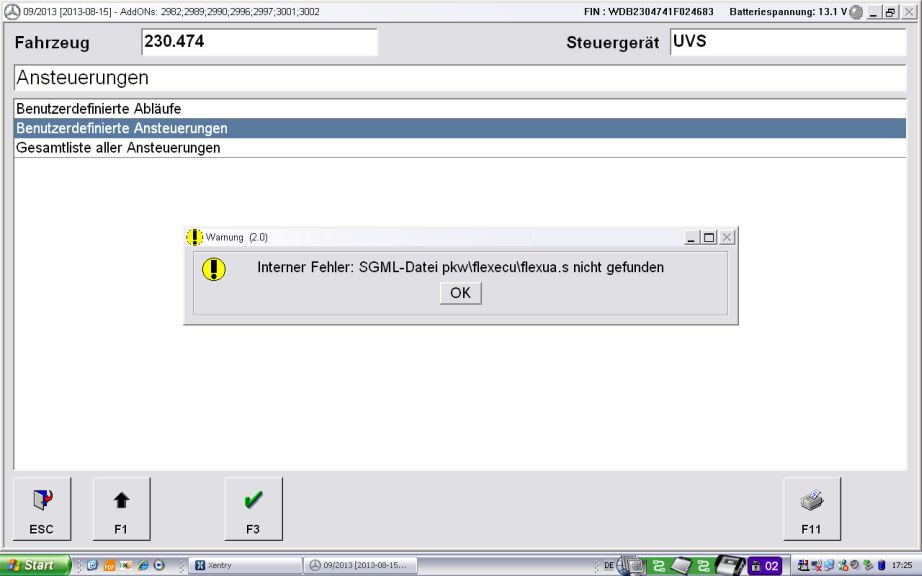

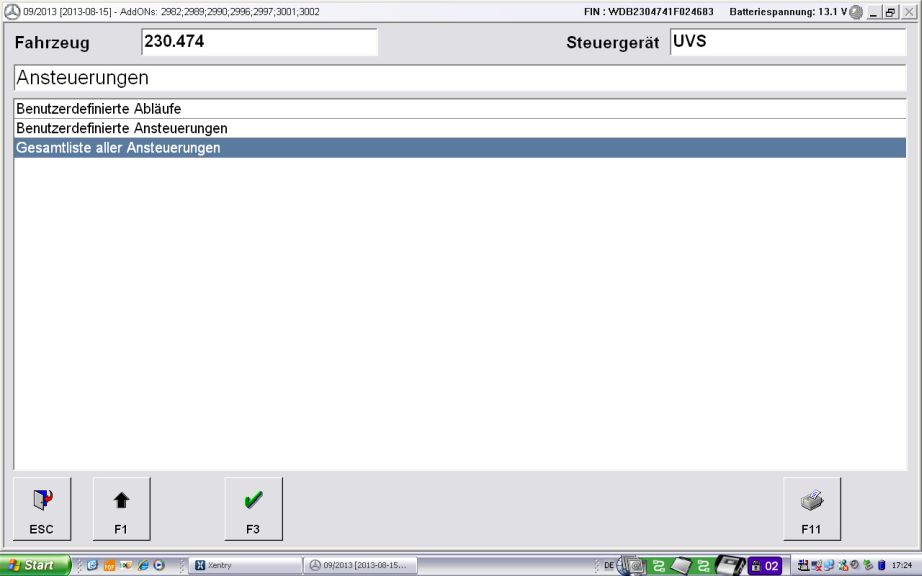

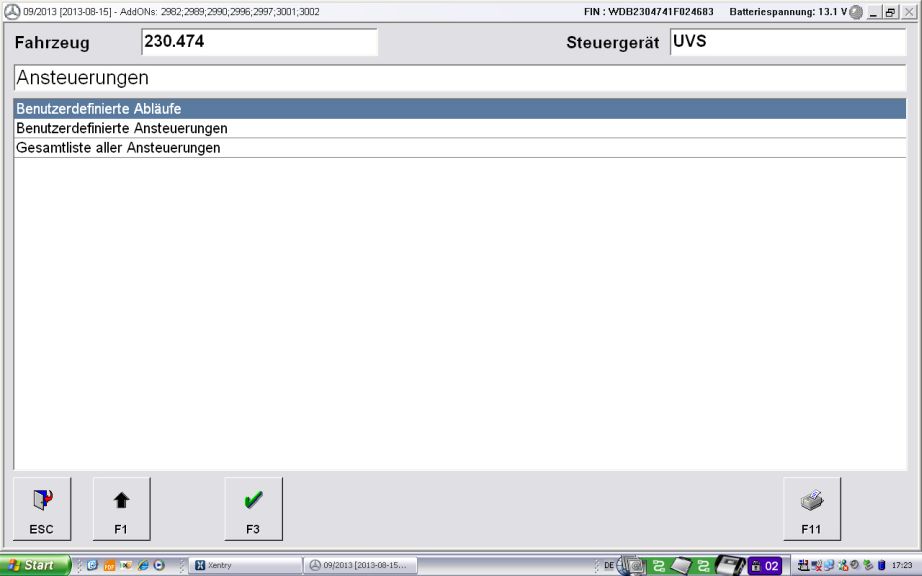

R 3.12.4 UVS Ansteuerungen SL55AMG: Benutzerdefinierte Abläufe und Ansteuerungen sind nicht funktionsfähig, da der Programmteil im Verzeichnis pkw\flexecu\flexab.s fehlt. Die sind aber z.B. beim Transporter aufgeführt im Verzeichnis F:\Programme\DAS\trees\transp\037\ und müssen in die Verzeichnisse kopiert werden, siehe auch hier.

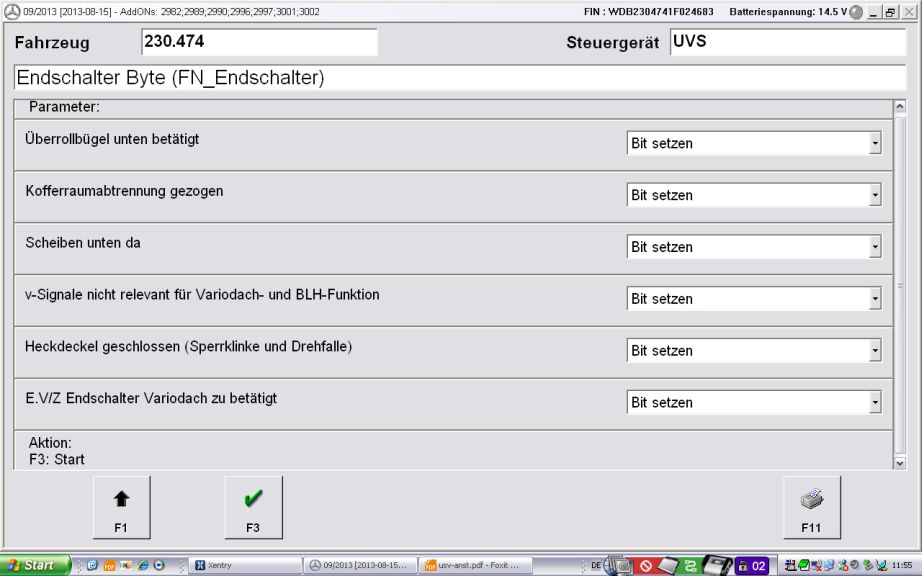

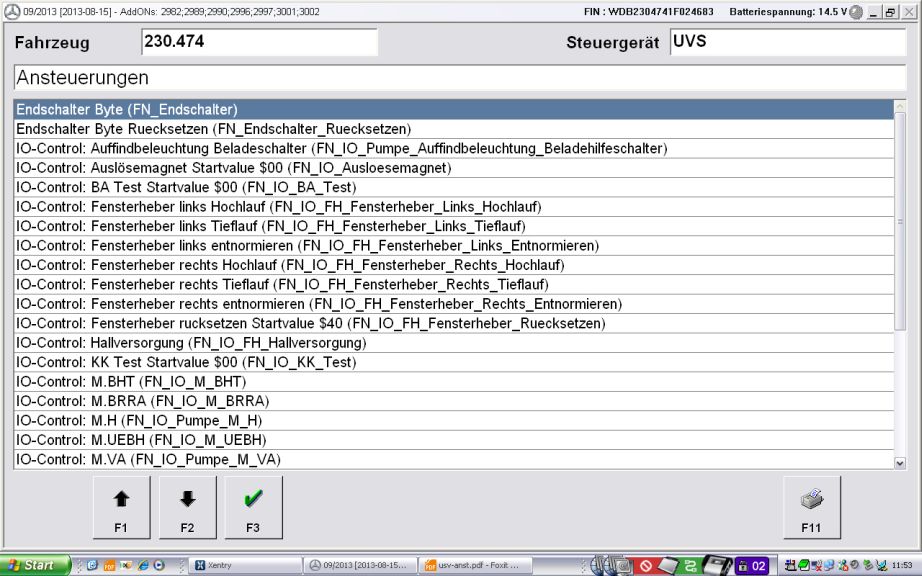

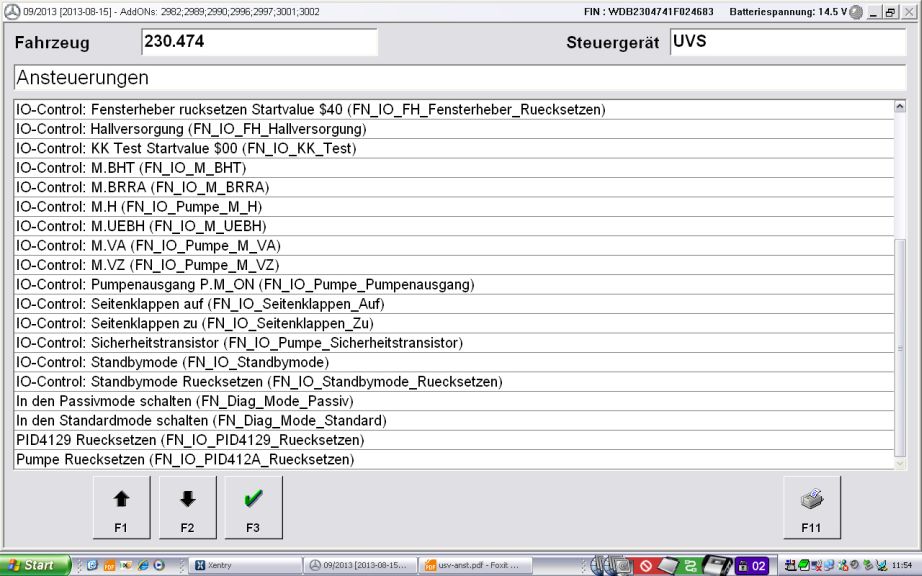

Gesamtliste Ansteuerungen:

Im Menue findet sich die Ansteuerung (IO-Control) der Magnetventile y1-y6 im Ventilblock UVS Y55/1. Falschbedienung kann zur Zerstörung der Dachmechanik führen. siehe Magnetventile Ventilblock UVS Y55/1 Funktionen: siehe Dach öffnen und Dach schließen

y6: Beladehilfe M.BHT (FN_IO_M_BHT) senkt ab, öffnet Rücklauf y5: Rohrrahmenzylinder MRRA (FN_IO_M_BRRA) y1: Hauptventil: M.H (FN_IO_Pumpe_M_H) Sperrklinken öffnen, Druck im System y4: Überrollbügel auf: M.UEBH (FN_IO_M_UEBH): Bügel fährt hoch y2: Variodach auf: M.VA (FN_IO_Pumpe_M_VA): Dachzylinder: Stange fährt ein y3: Variodach zu: M.VZ (FN_IO_Pumpe_M_VZ): Dachzylinder: Stange fährt aus

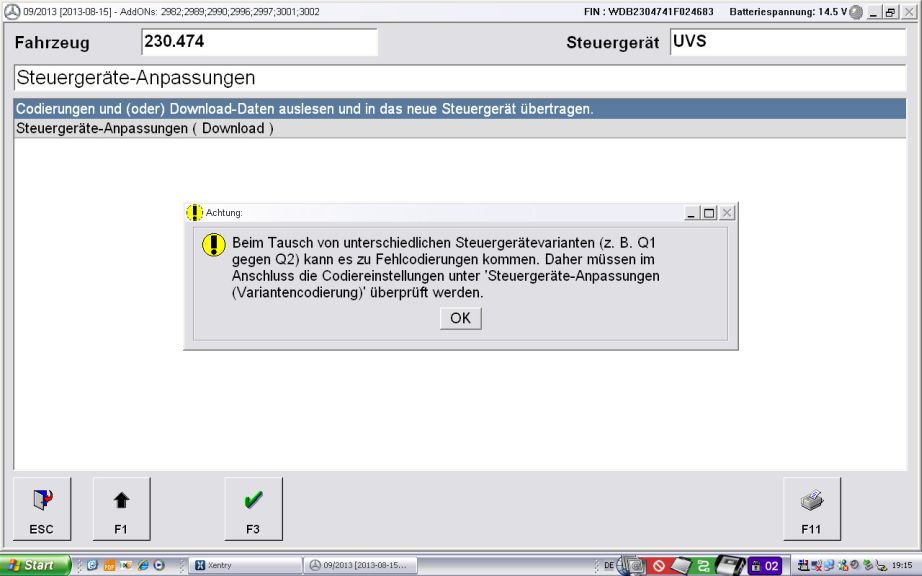

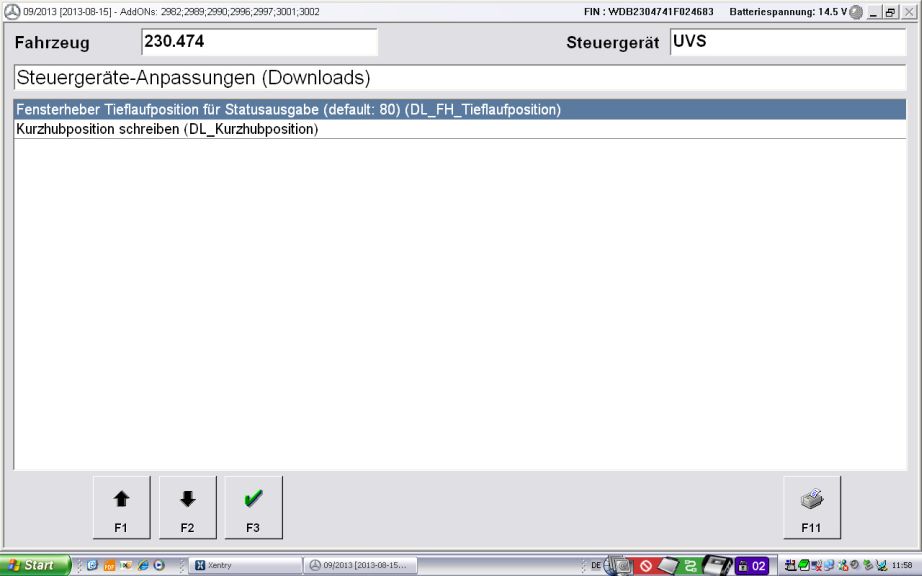

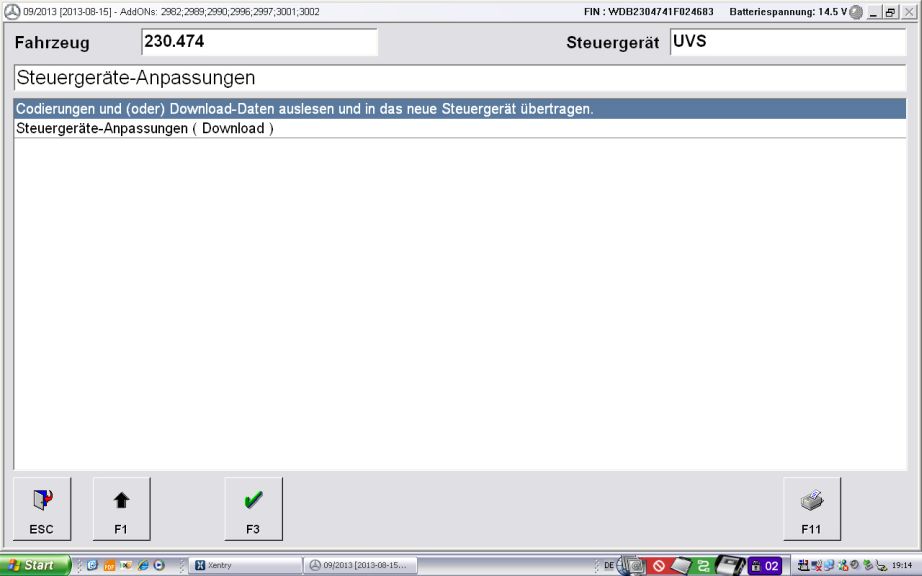

R 3.12.5 UVS Steuergeräte Anpassungen:

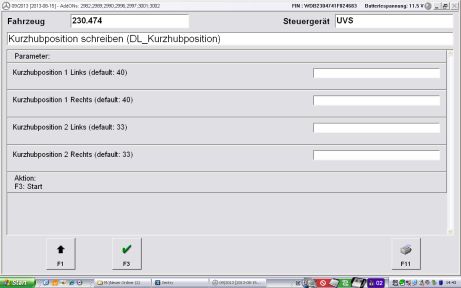

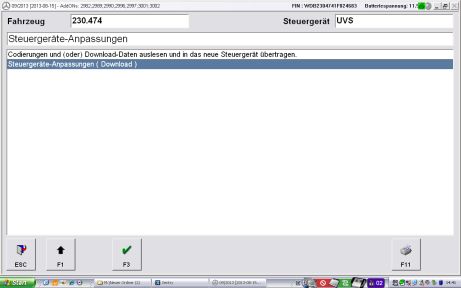

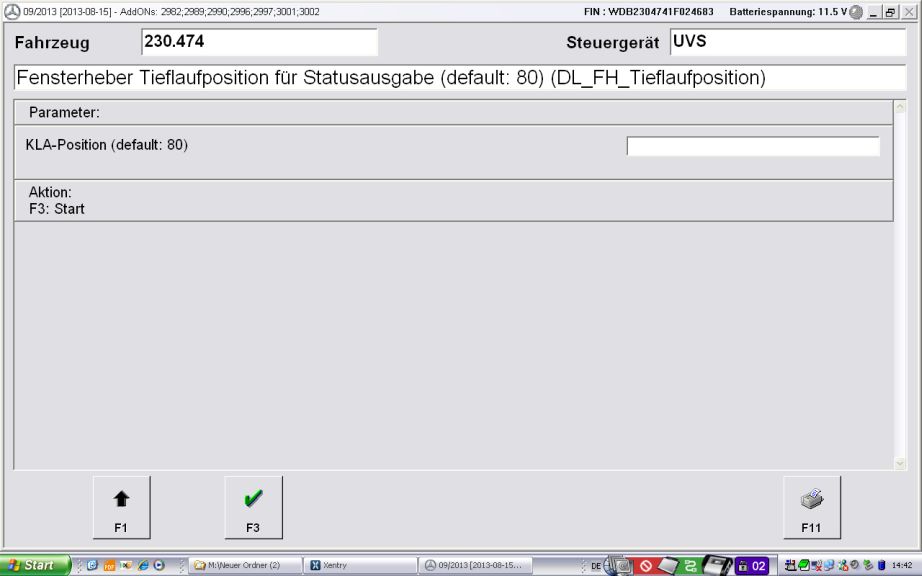

Steuergeräte-Anpassungen (Downloads)

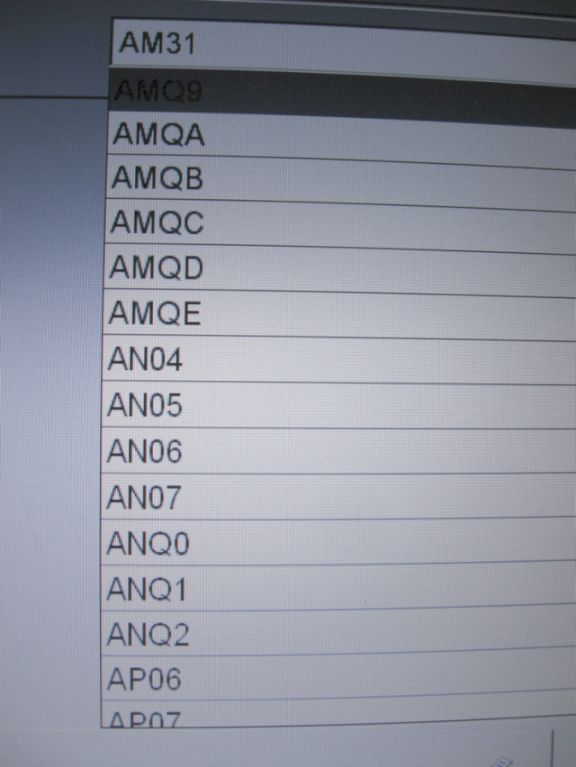

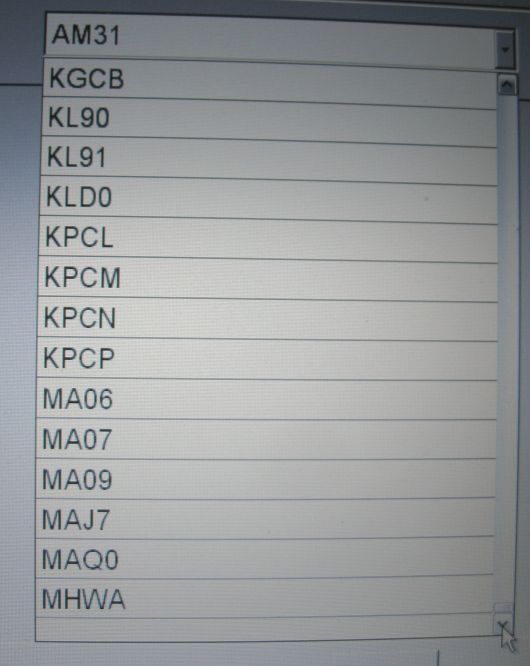

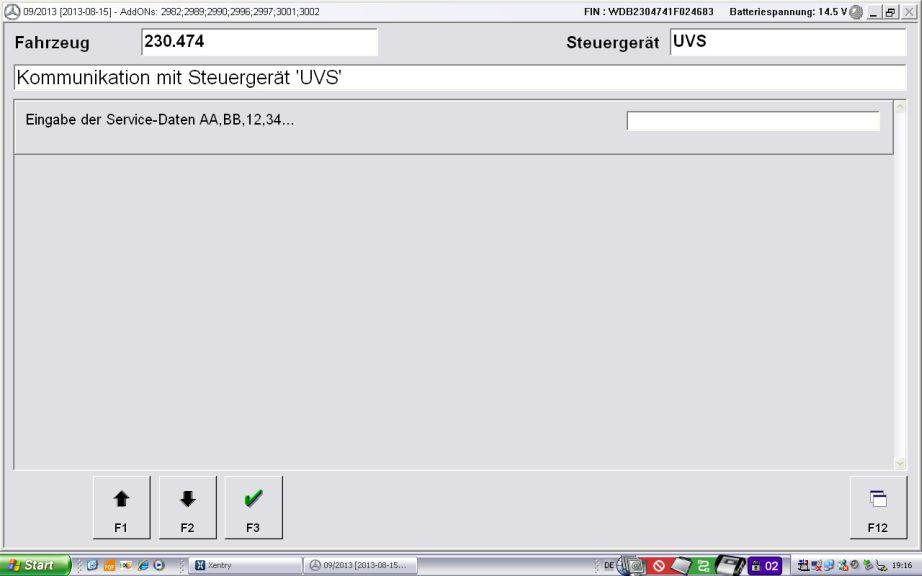

R 3.12.6 SAM-B Eingabe der Service-Daten (API1): Eingespeichert ist der Wert AM31. Es sind eine Menge Werte anwählbar, zB. BKN1, BP4A, BTT4 bis MHWA. Die Funktion ist momentan unbekannt.
