Garmin GPSmap 276C - Grundlagen

Tipp 97: Letzte Änderung am 10.09.2013 / 31.12.2011 / 14.02.2010 Copyright Dr. Hans Hehl
(Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung)
Impressum gem. TMG Paragraph 5/6

zur Startseite - zum Stichwörterverzeichnis

zum Tipp 97-1: Bedienung / Menues
zum Tipp 97-2: Wegepunkte / Navigation
News 01/2010: Garmin hat die Produktion vom GPSmaps276C und 278 eingestellt , auch die speziellen Speicherchips sind fast nicht mehr erhältlich. Eventuell ist das Zumo 666 von Garmin geeignet.

12/2010: Neue Software-Version 5.60 downloadbar: siehe Abschnitt Nr. 2.2

Viele Infos und Bilder von Detlev Volmer zum Garmin 276C sind auf seiner neuen Webseite www.tourendeddy.com in der Rubrik GPS-Infos und Routen, dort Tipps und Tricks zu finden.

Direktzugriff auf die Seite: http://home.arcor.de/tourendeddy/tourendeddy/GPS/GPS%20Start.htm/, Rubrik "Tipps und Tricks"

Viele Einzelheiten zur Garmin-Software gibt es auf der ausgezeichneten Webseite von gpsinformation.silvia-kurt.de/ . In ihrem Forum www.naviuser.at findet man viele Antworten. Auch das Forum gps-forum.net ist zu empfehlen, besonders die FAQ und die Videoanleitungen.

Freie und editierbare Karten gibt es z.B. von Rumänien auf www.openstreetmap.org.
Übersicht: Garmin GPSmap 276C
1. Grundlagen:

1.2 Geräte-Selbsttest:
1.3 Screenshots vom Garmin-Bildschirm:
2. Update der Firmware:
3.1 Speicherkarten:
3.2 Kartenmaterial: TOPO Deutschland
3.2.1 Zweitgerät - Zweitregistrierung der Karte:
3.3 "Kacheln" übertragen:
4. Installation der Karten-Software:
4.1 Karte von Rumänien:
5. Zubehör:
5.1 Satellitenantene:
5.2 externe Antenne:
5.3 Akku / Netzteil:
5.4 Die Marine-Halterung:

6. Daten:
Tipp 97-1: Bedienung / Navigation GPSmap 276C:
1. Grundlagen: top

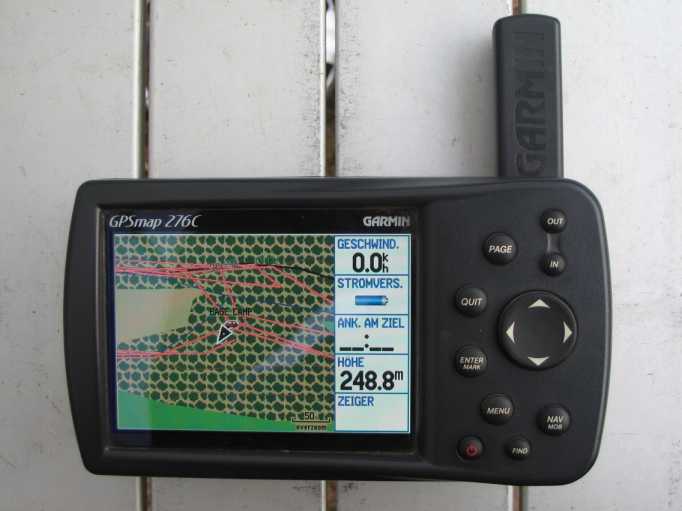

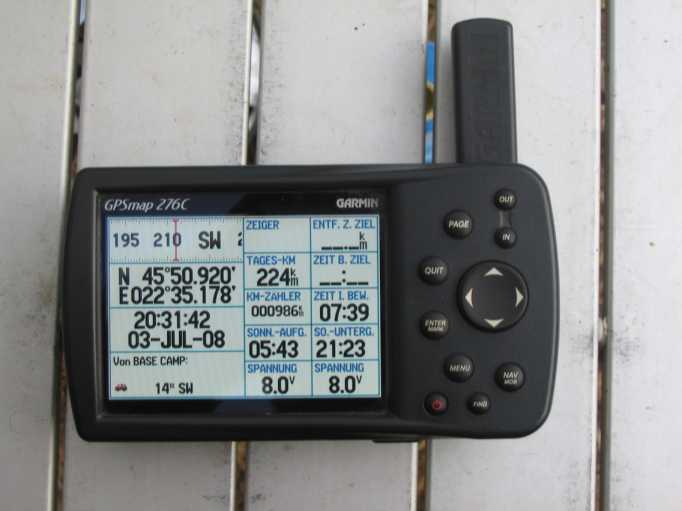

Eine große Hilfe bei der Transilvania-Trophy TAT 2008 (siehe Bericht) war das Navigationsgerät GPSmap276C von Garmin. Mit einer genauen Rumänienkarte waren auch die Routen im Basiccamp nachvollziehbar, wie das vierte Bild zeigt. Deva Deva 2008 Deva 2008 gpsmap276c
Bei der TAT 2009 und 2010 habe ich es im 280GE selber verwendet.

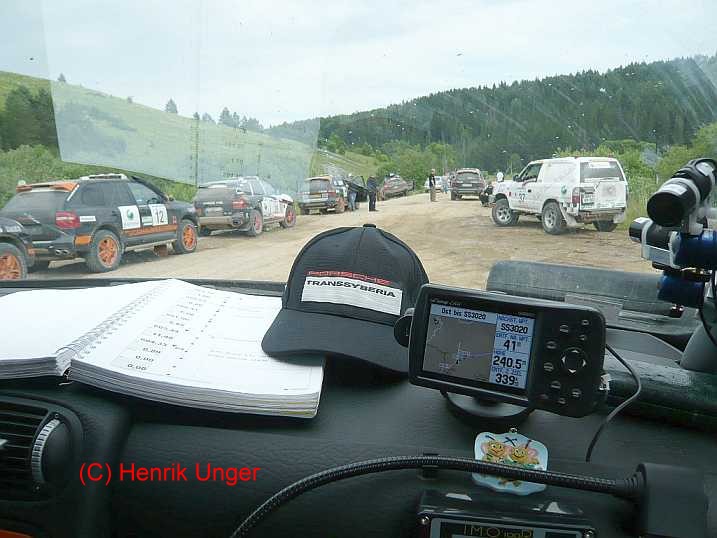

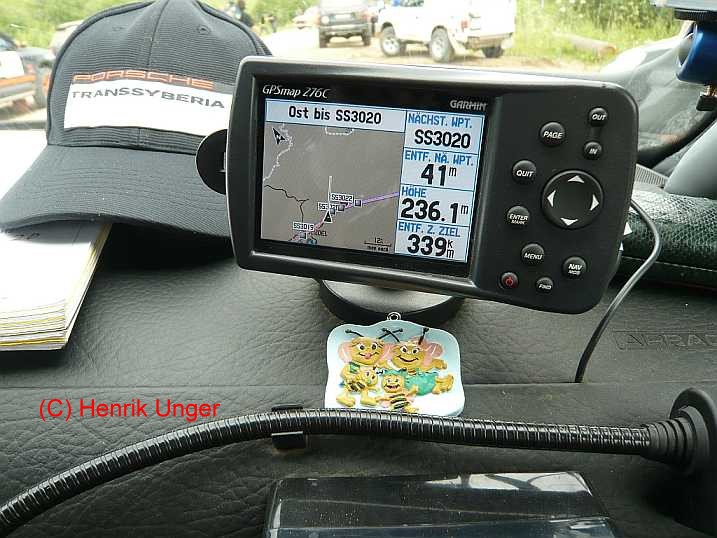

Auch bei der Transiberia 2008 wurde das Garmin276C mit externer Antenne von den Porsche-Teams verwendet. gpsmap276c gpsmap276c

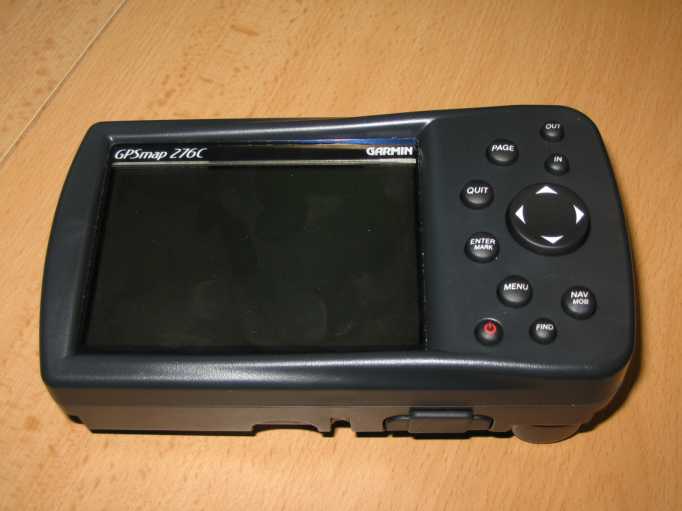

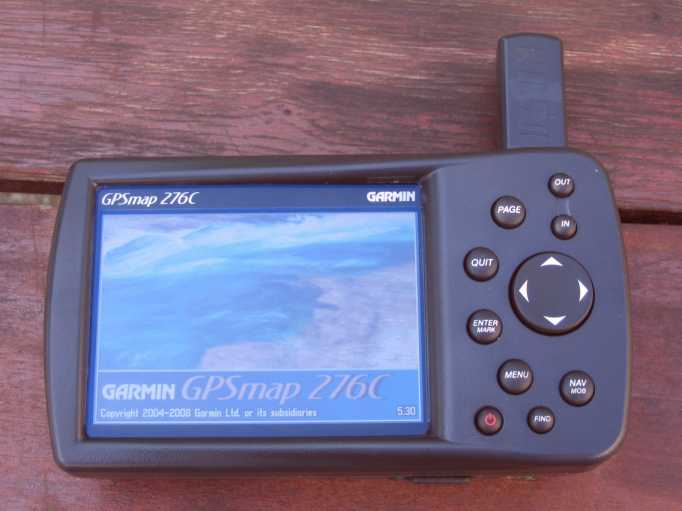

Schaltet man den GPSmap276C ein, erscheint am unteren rechten Rand die Versionsnummer der Software. Bei dem im Juli 2008 bei der Fa. Därr in München gekauften Gerät war es die Version 5.20 (Bild: nach Update, V 5.50). Es gibt eine neue Software-Version 5.60 vom 16.12.2010. gpsmap276c gpsmap276c gpsmap276c

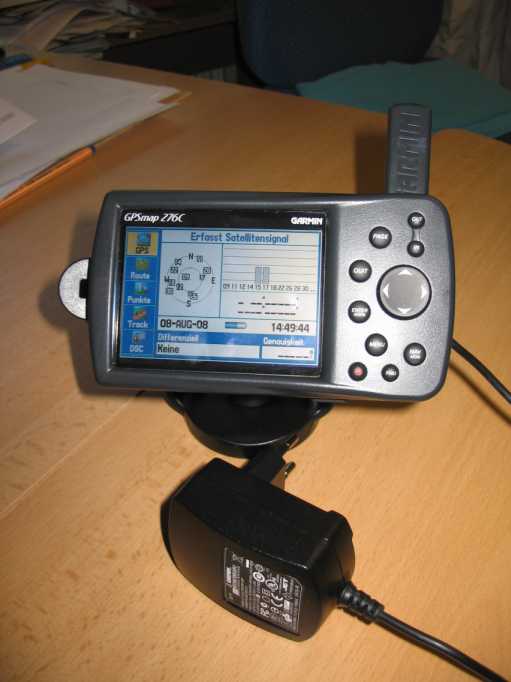

Danach beginnt das Gerät mit der Suche der im Almanach gespeicherten Satelliten. In Gebäuden besteht meistens kein Empfang, dann wird der Simulatormodus verwendet. gpsmap276c

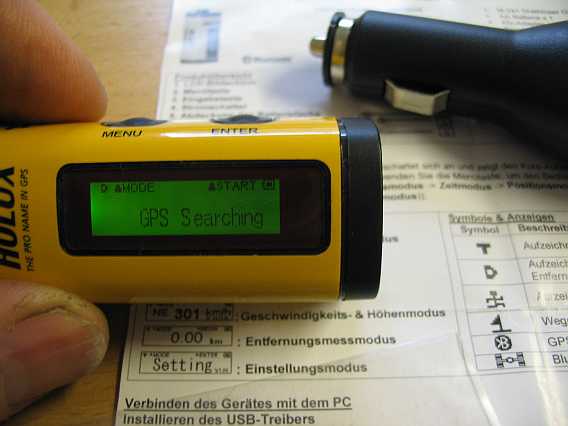

Im Vergleich zum GPSmap 276C ist der GPS-Logger Holux M241 empfangsstärker (besserer Chip), er kann sogar unter dem Blechdach des Autos gehängt werden und empfängt viel mehr Satelliten, sogar im Haus unter Betondecken. Da findet das Garmin nichts. Der kleine GPS-Logger ist aber in den Funktionen nicht mit dem Garmin vergleichbar. tat2009
1.1 Einstellung / Bedienung /Menues im GPSmap 276C: top
Die wichtigsten Einstellungen , die Bedienung und die Menues sind im Tipp Garmin 97-1 beschrieben.
1.2 Geräte-Selbsttest: top

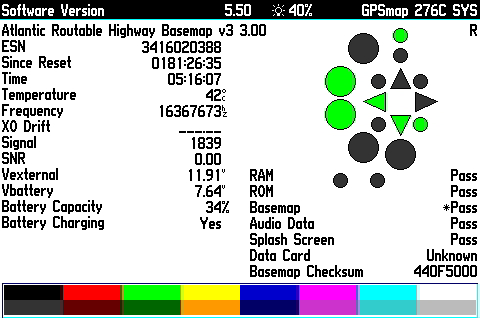

Drückt man beim Einschalten gleichzeitig die Tasten "POWER" und "ENTER" für etwa 3 Sekunden, wird die Seite "Selbsttest" aufgerufen. Auf der rechten Bildschirmseite ist ein Testfeld für die Tasten vorhanden. Bei Druck einer Taste wird das Symbol grün. gpsmap276c gpsmap276c
1.3 Bildschirm-Abbildungen: top
Für Dokumentationen sind Bildschirmabbildungen des Garmin 276C notwendig. Man kann sie abfotografieren oder mit der Garmin-Software xImage_23.exe (Download bei Garmin, Service-Downloads) direkt abspeichern.
2. Update der Geräte-Software: top

Garmin bietet auf seiner Webseite http://www.garmin.com/de-DE/ einen Update über Internet an ("Country" auf "Germany" umstellen). Unter "Service" und "Updates und Downloads" findet man in der Rubrik Gerätesoftware/"Webupdater" die Download-Software WebUpdater.

Inzwischen (8/2011) gibt es zum Download die WebUpdater-Version 2.5.2 in 2 Varianten für die Betriebssysteme inkl. WIN2000 (WebUpdaterLegacyVersion_PreWindowsXP_240.exe 6,33 MB vom 20.12.2006) und darüber ab WINXP (WebUpdater_252.exe 7,49 MB vom 04.08.2011).

(veraltet: Datei: WebupdaterforWindows_242.EXE für Windows in der Version 2.4.2 vom April 2009).

Es gibt für die Installation des Webupdaters bei Garmin oder hier abgelegt eine ausführliche PDF-Anleitung als Download (von Garmin zum Kopieren freigegeben).
2.1 WebUpdater-Installation:

Nach dem Download wird das Programm gestartet und der Webupdater installiert. Nach dem Start des Update-Programms WebUpdater.exe auf einem PC wird das Garmin-Gerät an den PC über USB (Mini-USB-Kabel wie für Digitalkameras) angeschlossen. Eventuell gibt Windows die Meldung aus, dass der USB-Treiber für den GPSmap 276C fehlt und installiert werden soll, dann muss man die Datei grmnusb.sys im Verzeichnis I386 des Webupdaters auswählen.

2.2 Garmin276C-Software-Update: top

Übers Internet wird mit dem WebUpdater die neue Version vom 16. Dez. 2010 V5.60 aufgespielt (Alte Versionen: 8/2009: V5.40 / 2/2010 V5.50). Die gespeicherten Karten werden dabei nicht gelöscht.
Der Techn. Service von Garmin Deutschland GmbH, D-82166 Gräfelfing, Lochhamerschlag 5a, war unter +43 (0)89 858364 880 erreichbar und sehr gut. Nun (08/2011) ist er leider nur noch unter +49 (0)180 5427646880 erreichbar, man zahlt also auch für die Wartezeiten.

Auf o.a. Webseite findet man in der Rubrik "Sercive -> Online" zahlreiche Fragen und Antworten zum Thema Garmin und GPS.

Die engl. Bedienungsanleitung zum GPSmap276C als pdf-Datei gibt es auf der Garmin-Website: http://www.garmin.com/manuals/GPSMAP276C_OwnersManual.pdf.

Es empfiehlt sich, den GPSmap 276C zu registrieren. Über http://www.mygarmin.com hat man dann Zugriff auch zu den Gerätekenndaten (z.B. bei Diebstahl).
3.1 Speicherkarte/Datenkarte: top

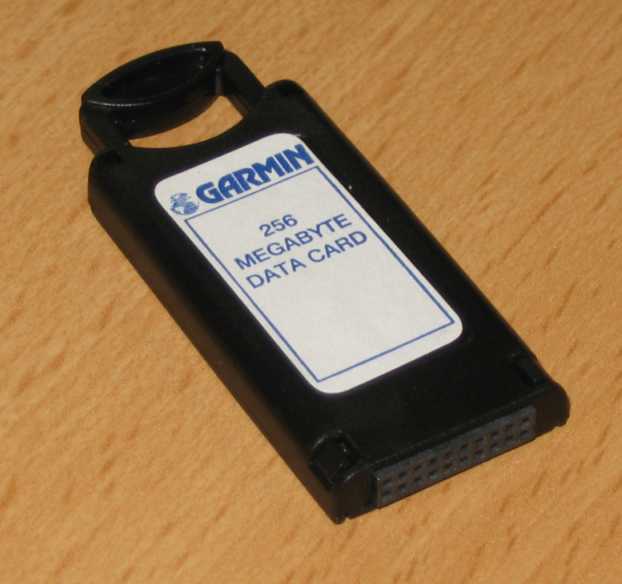

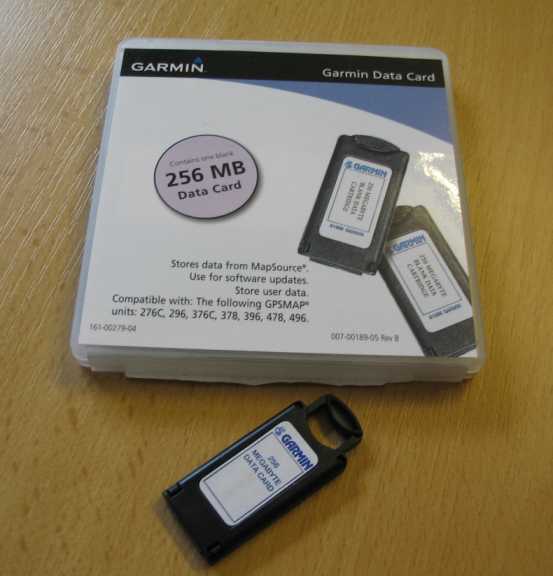

Speicherkarten gab es in verschiedenen Größen und Preisen bis zu 512 MByte. Ein günstiger Kompromis war die 256 MByte-Datenkarte für ca. 160 Euro inkl. MwSt. Darauf konnten aus der Topo-Karte Deutschland eine ausreichende Menge Kartenabschnitte (Kacheln) gespeichert werden. Das 276C kann nur max. 900 "Kacheln" (siehe Abschnitt 3.6) abspeichern, dafür wurde ein spezieller 512MB-Speicherchip benötigt. Allerdings gibt es momentan bei Garmin nur noch den 64- und 128 MB-Speicherbaustein für das 276C und Restposten im Internet.
gpsmap276c gpsmap276c
3.2 Kartenmaterial: top

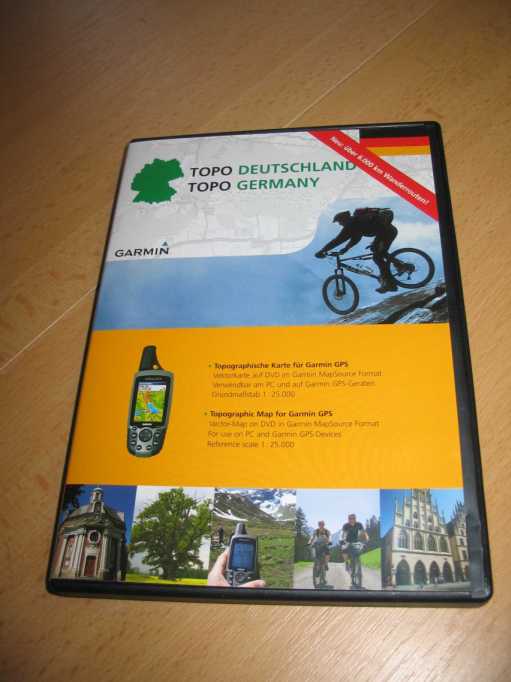

Für PC und GPSmap276C gibt es die Deutschland-Gesamtkarte als Vektorkarte im Maßstab 1: 25000 auf DVD. Die Karte (1,6 GByte DVD, 168 Euro inkl. MwSt.) gibt es auch zweigeteilt als Deutschland Nord und Deutschland Süd (je 119 Euro inkl.MwSt.) bei www.gps24.de. Die Karte ist für zwei GPS-Geräte registrierbar.
gpsmap276c
3.2.1 Zweitgerät - Zweitregistrierung der Karte: top

Für das zweite Gerät muss bei Garmin ( http://www.garmin.de/topode_v2 ) der zweite 25-stellige Freischaltcode (Unlock-Code) mittels Geräte-ID und der 16-teiligen Seriennummer der Karte abgerufen werden. Der Unlock-Code (per email erhalten) wird dann mit MapSource im Menue: "Karte freischalten" auf das zweite Garmin276C übertragen.
3.3 Kartenabschnitte ("Kacheln") auf den GPSmap 276C übertragen: top

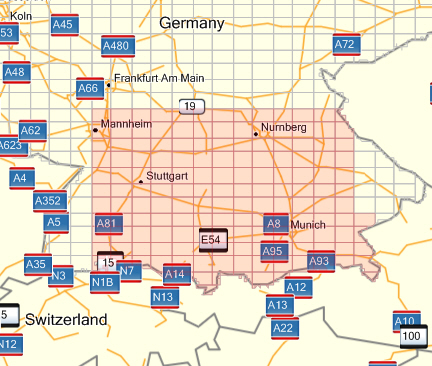

Die Karten sind in einzelne Abschnitte = "Kacheln" aufgeteilt. Man kann größere Kachelabschnitte markieren. Diese werden mit dem Programm Map_Source auf das Garmin276C in den externen Speicherchip übertragen, der eine entsprechende Größe haben muss. So benötigen die 778 Kacheln der Topo-Deutschland einen Speicherchip mit 512 MB (395 Kacheln = 171,6 MB). Man kann also nur Kartenausschnitte übertragen.
gpsmap276c
In dem sehr guten Forum www.gps-forum.net fand ich eine Anleitung zur Übertragung der Kartenabschnitte ("Kacheln") als Flash-Film, er ist auch hier abgelegt.

In diesem Forum sind in der FAQ weitere Videofilme dazu abgelegt.
3.4 Das Programm MapSource:

Zum Übertragen der Kartenabschnitte (Kacheln) auf den externen Speicherbaustein wird das Programm MapSource benötigt. Dieses wird mit dem Setup-Programm auf der CD "Trip & Waypoint Manager", die man mit dem GPSmap 276C erhalten hat, installiert. Nach einiger Zeit ist diese Version jedoch veraltet. Eine neuere Versionen kann man bei Garmin downloaden (2/2010: MapSource_61511.exe).

Ein Manual zum Programm MapSource ist auf der Webseite von Garmin zu finden.

Im GPS-Forum gibt es die Anleitung und einen Videofilm dazu.
Kartenübersicht bei Garmin: top

Es gibt bei Garmin weitere topographische Karten. Eine Übersicht findet man im Menue "Karten", siehe http://www.garmin.com

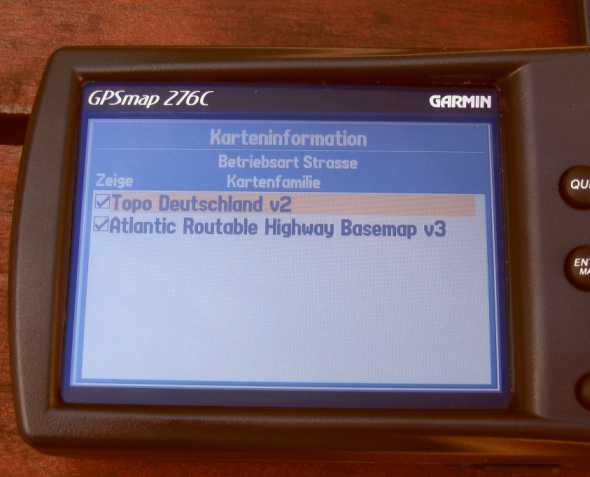

Ab Werk ist nur die Straßenkarte "Atlantic Routable Highway Basemap v3" installiert. Nach dem Übertragen von Kartenteilen aus der topographischen Deutschlandkarte werden beide angezeigt (Kartenseite mit Page-Taste wählen, Menue-Taste, Karteninformation). gpsmap276c
4. Installation der Software: top

Nach der Installation der Software auf dem PC muß die Karte übers Internet freigeschaltet werden. Dazu startet man zuerst das Programm "MapSource" und läßt es geöffnet.

Mittels Webbrowser erfolgt nun in einem zweiten Fenster die Einwahl bei Garmin (www.garmin.de/topode_v2). Nach Auswahl des Produktes gibt man die 16-stellige Seriennummer der DVD ein. Nun muß auch das Garmin mit dem USB-Kabel an den PC angeschlossen sein. Die Gerätekennung des Garmin wird zur Berechnung des Unlock-Codes benötigt. Im Menue "Dienstprogramme" von Mapsource gibt es dazu das Fenster "Gerätekennung abrufen". Die kopierte Gerätekennung (Unit ID) wird dann im Webbrowser-Fenster eingegeben. Nun erhält man den 25-stelligen Unlock-Code.

Der wird kopiert und im Diensteprogramme-Menue "Karten freischalten" eingegeben.
Zunächst wird der Bereich auf der Deutschlandkarte gesucht, den man benützen will. Es können soviele Kartenabschnitte (Kacheln) ausgewählt werden, bis der maximale Speicherplatz der Datenkarte im Garmin fast erreicht wird. Etwas Platz sollte bleiben, sonst bricht plötzlich die Datenübertragung ab.
4.1 Rumänien-Karte: top

Bei www.lorenz-offroad.de (im Abschnitt Literatur oder Suchwort "GPS") gibt es ein digitale Rumänienkarte 1:100 000, Artikelnummer 71210037 von 12/2008 für das GPSmap 276c bzw. für das neue 278. Sie ist routingfähig, enthält auch viele Waldwege und kostet 161,84 Euro inkl. MwSt.. Geliefert wird sie von Garmin Rumänien.
5. Zubehör - Ersatzteile: top

Ich kaufe bei Fa. FunSport&GPS, www.gps24.de, D-86343 Königsbrunn, Peter-Dörflerstr. 2 08231/3403-0. oder Fa. Därr in München.
5.1 Satelliten-Antenne: top

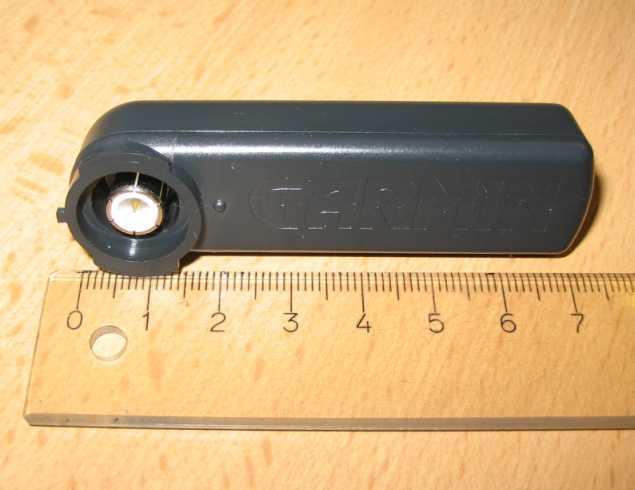

Den Antennenstummel gibt es als Ersatz (BNC- schwarz: Art.Nr. 016090 - 59,00 Euro inkl. MwSt.).
gpsmap276c
5.2 Externe Antenne: top

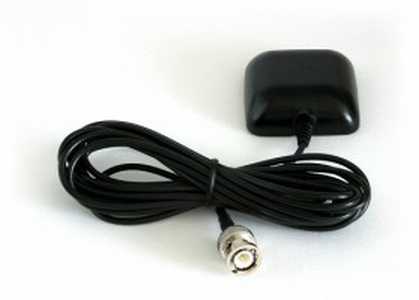

Besseren Empfang bekommt man im Kfz mit einer externen Antenne z.B. Art. 900126, 3m, 3V - 26,00 Euro ohne MwSt.).
gpsmap276c

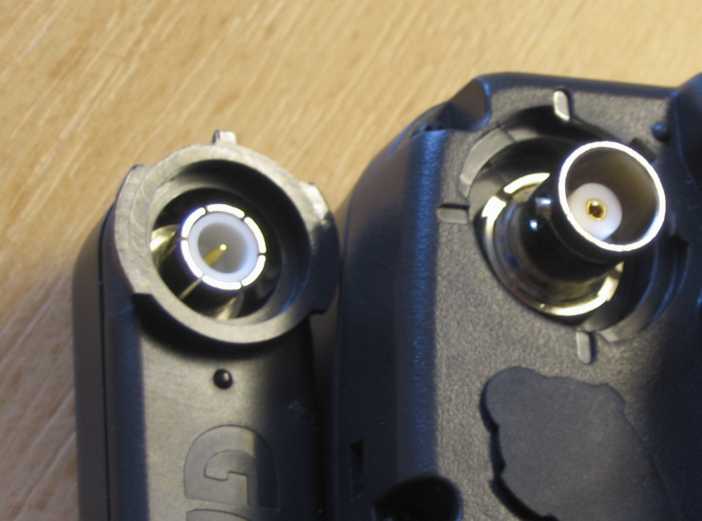

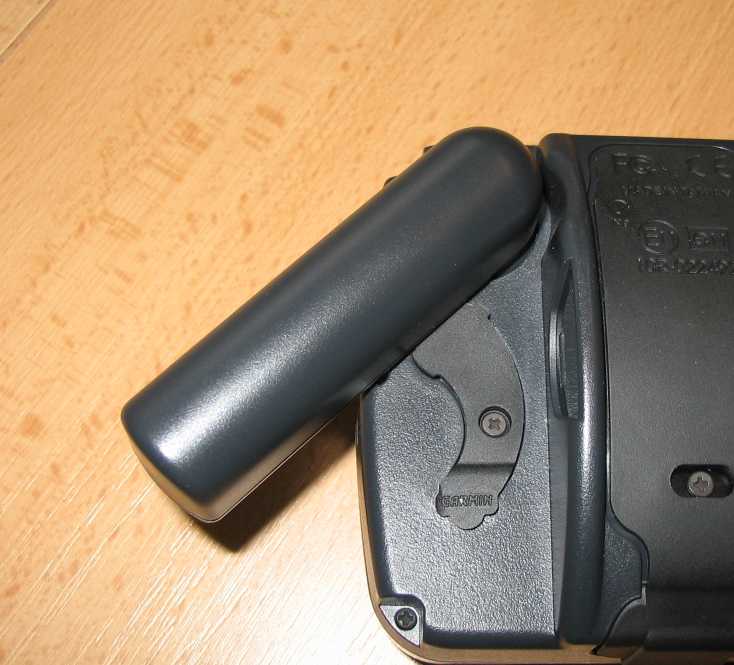

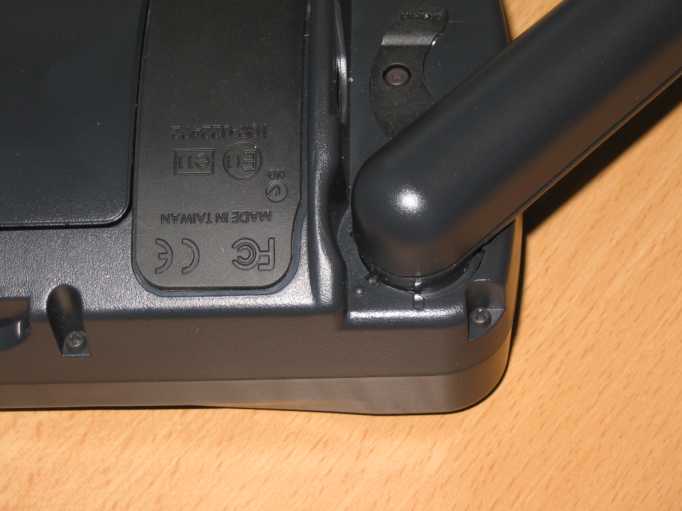

Dazu muß der Antennenstummel am GPSmap 276C abgenommen werden. Nur in einer bestimmten Stellung, wenn die Nasen an der Antenne gegenüber den Lücken stehen, kann die Antenne aus dem BNC-Stecker abgezogen werden. Die BNC-Stecker sind in der Messtechnik Standard, z.B. beim Oszillographen. So kann mit BNC-Kabel und Stecker (siehe CB-Funk) die Antennenleitung einfach verlängert werden. gpsmap276c gpsmap276c gpsmap276c
5.3 Akku / Netzteil: top

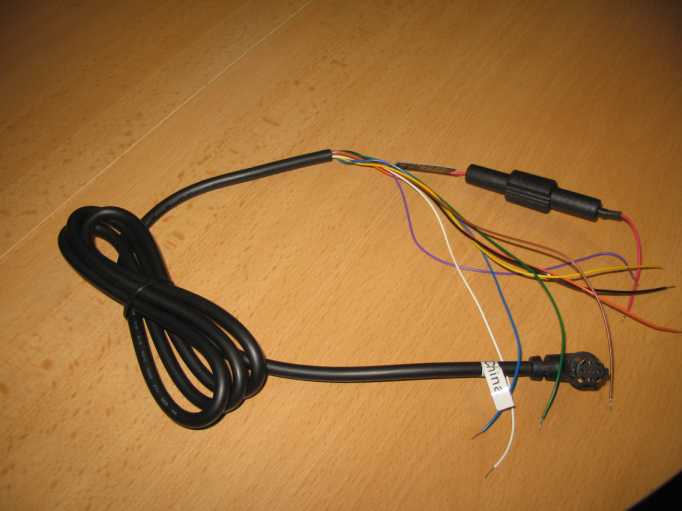

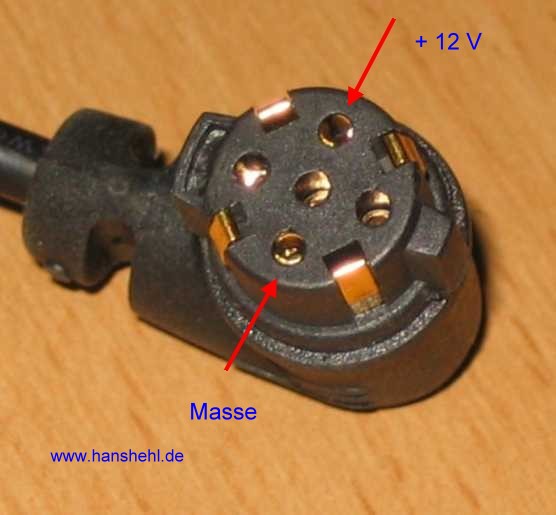

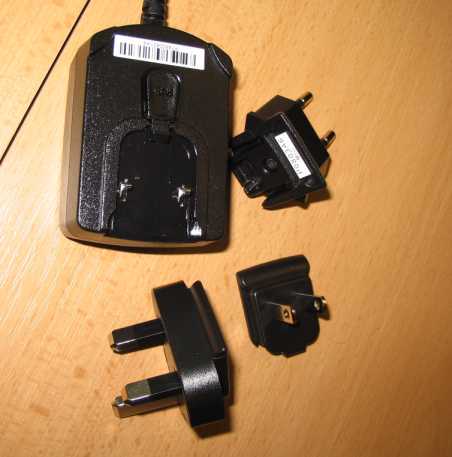

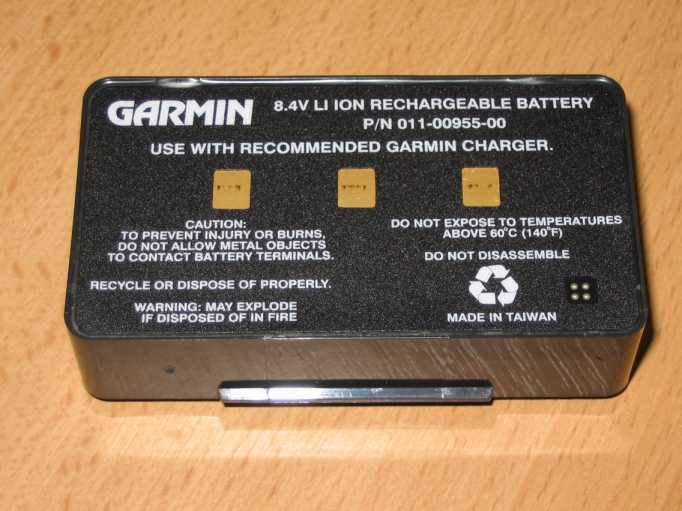

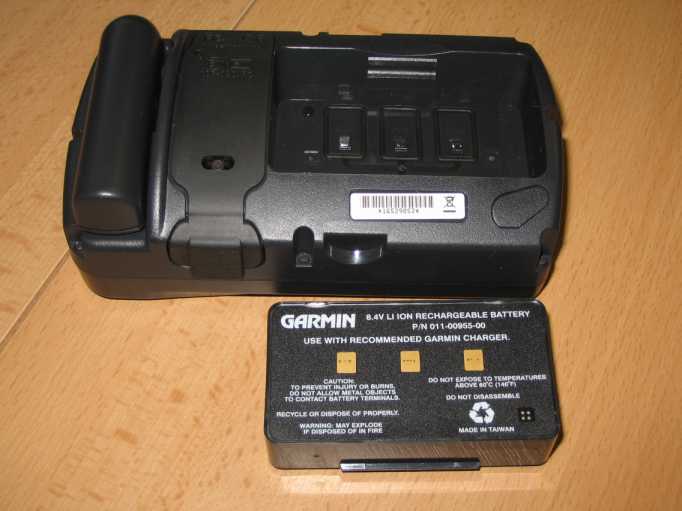

Das Garmin verwendet einen 8,4V Lithium-Akku Nr. 016989 (ca. 59 Euro inkl. MwSt. bei gps24.de). Das Stecker-Netzteil (12V bei 1,25A) wird mit drei Steckdosenadaptern für verschiedene Länder geliefert. Beim Niederspannungsstecker sind nur zwei Pins belegt: +12V und Masse. gpsmap276c gpsmap276c gpsmap276c gpsmap276c
Ladeproblem: keine Vollladung

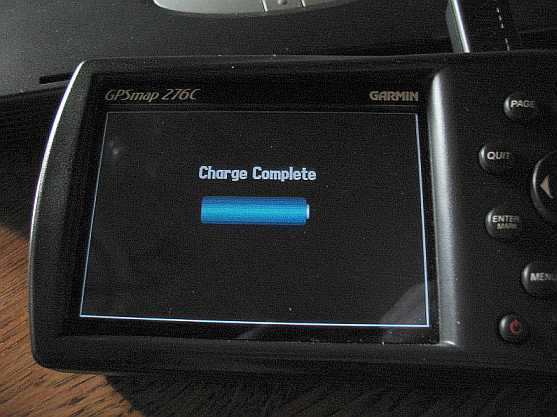

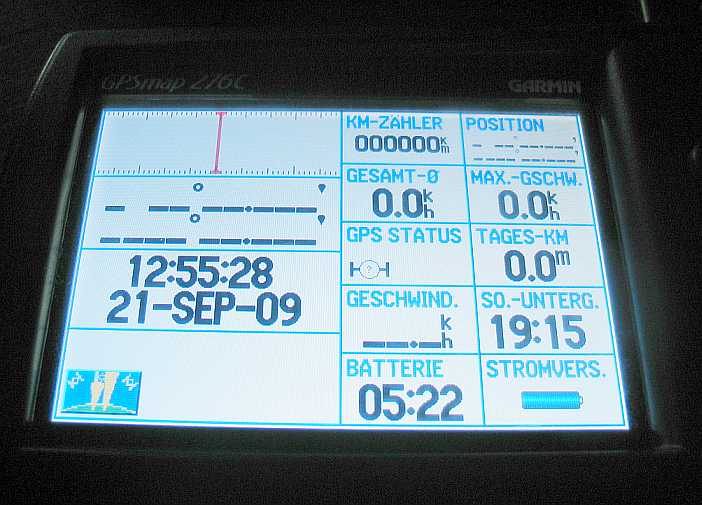

Nach einem Jahr mit wechselndem Betrieb (Akku bzw. Auto) zeigte die Laderoutine beim Laden an, dass die Ladung vollständig ist (Charge Complete), der blaue Balken (Kapazität) aber nur zu 30% vorhanden war. Auch die verbleibende Zeit im Akkubetrieb wurde mit nur etwa 2 Stunden angezeigt (Trippmaster-Menue mit Page-Taste wählen).

Da hilft dann eine vollständige Entladung über Nacht, bis sich das Garmin selber abschaltet. Eine anschließende Ladung ergab wieder in der Anzeige die volle Kapazität und eine mögliche Betriebsdauer von 5 Stunden 29 Minuten (abhängig von der Helligkeit).
gpsmap276c gpsmap276c
5.4 Marinehalterung: top

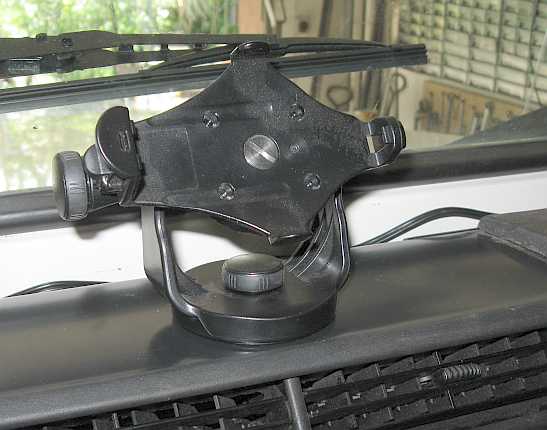

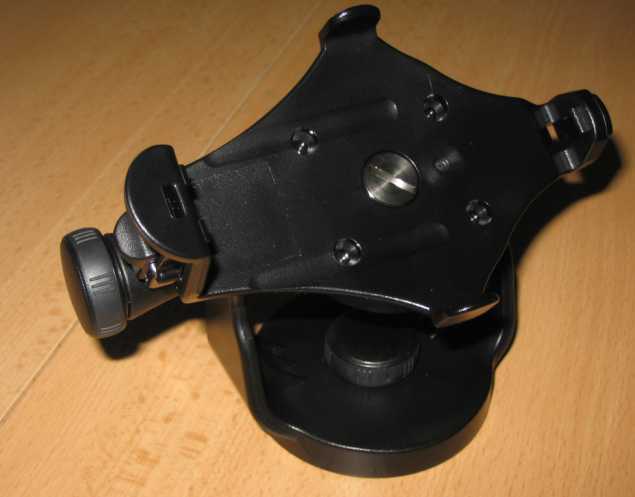

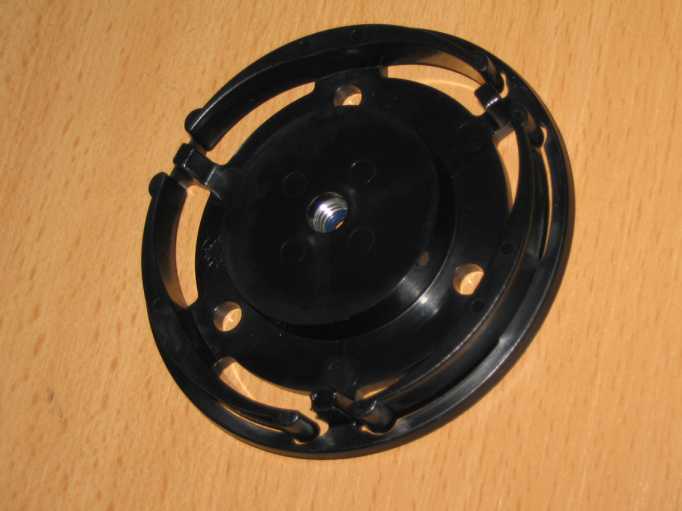

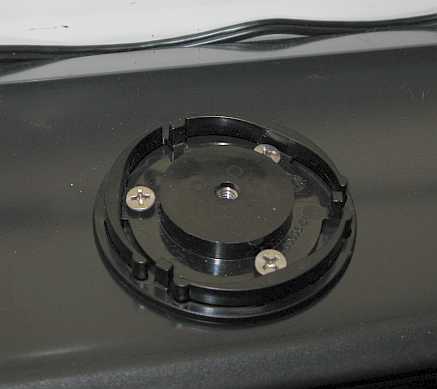

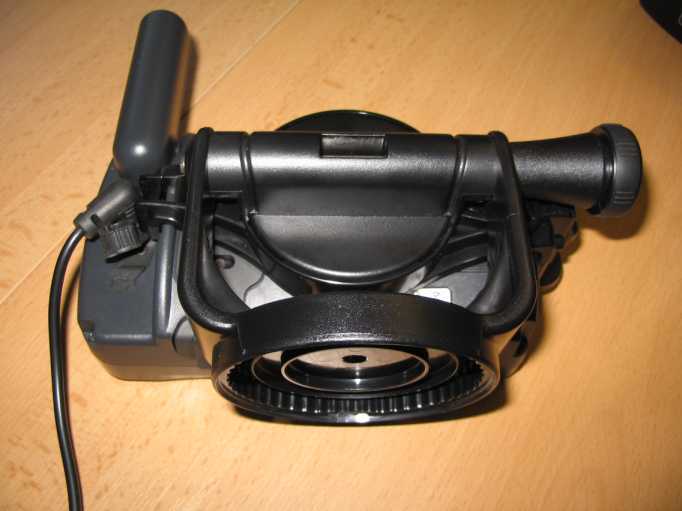

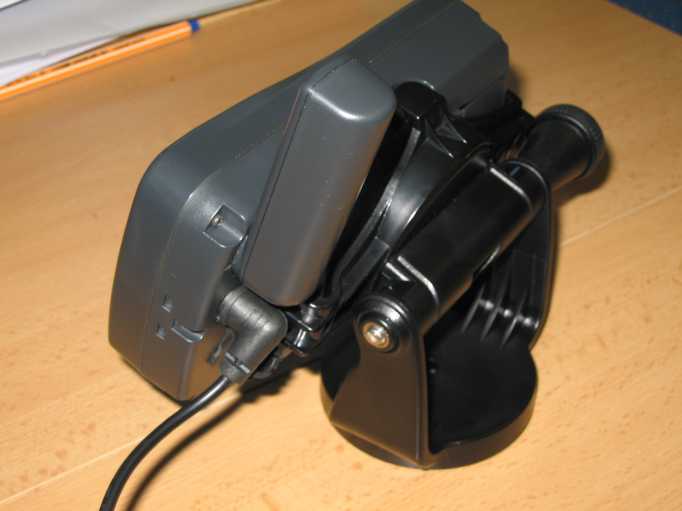

Eine stabile Halterung für das Garmin wird auf einer Grundplatte angeschraubt. Diese ist mit drei Schrauben am Armaturenbrett befestigt. gpsmap276c gpsmap276c gpsmap276c gpsmap276c gpsmap276c
gpsmap276c gpsmap276c gpsmap276c gpsmap276c
6. Daten: top

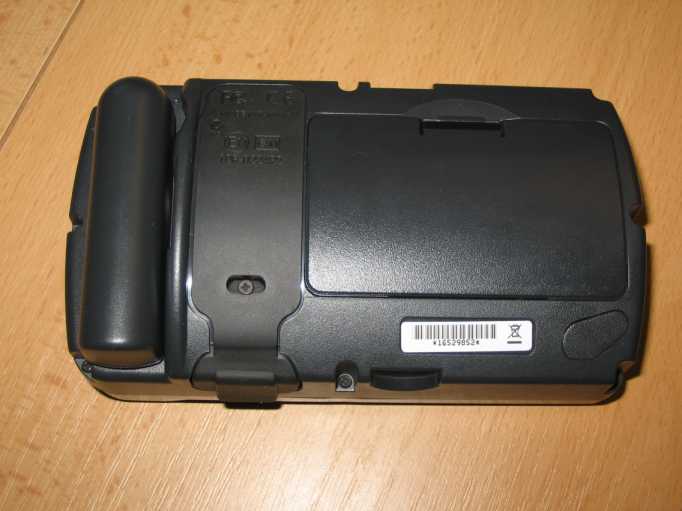

Produktname: GPSMAP276C
Seriennummer: 16529852
Unit-ID: 3416020388
