1. Grundlagen:
1.1 460: Sperre alt:
1.2 463: Sperre neu:
1.3 Schalterblock/Steuergerät
1.4 Bauzustand Sperre 463:

1.5 Unterdruck für die Differenzialsperre:
1.5.1 Unterdruckanzeige für Sperrenbetätigung 463:
1.6 Prinzip der 100%igen Sperre:
1.7 Prüfschritte:
2. Sperren testen:
2.1 zuschaltbarer Allrad:

2.2 permamenter Allrad:
2.3 Sperrenzylinder: Test mit Pressluft:
3. Sperrenfehlbedienung: Verteilergetriebe zerstört:
4. Sperren-Erfahrung:


siehe auch Tipp 60 Sperre im Verteilergetriebe
1. Grundlagen: top

EPC-Grundlagen:

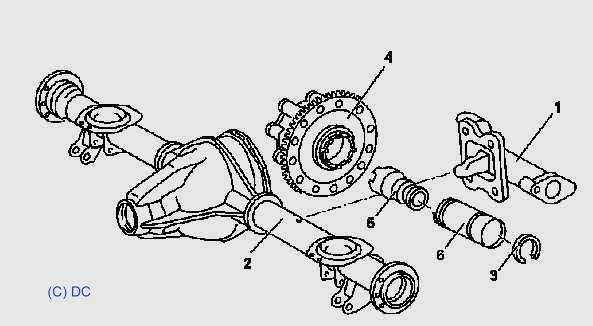

Im EPC-NET findet man für den 460 den Sperrenzylinder z.B. in der
Gruppe Aggregat HA, Hinterachse, Gruppe 35/350 bzw. Aggregat VA Vorderachse, Gruppe 33/545.

Die Sperrenbetätigung (460: mechanisch, Geberzylinder) ist in Gruppe 28 Verteilergetriebe Nr. 70 abgelegt,
beim 280GE in Gruppe 33 SA2081 (Filter löschen), die vom 463 (elektrohydraulisch: Magnetventile) in Gruppe 54/045/6.

Rastet die Sperre nicht ein (Kontrolllampe leuchtet nicht) oder geht nach wenigen Minuten wieder heraus (Lampe geht aus),
kann es am Sperrenzylinder liegen (oder an der Sperrenbetätigung).
240GD: Sperre G270CDI: Sperre
1.1 Sperre alt: 240GD (460): top

Bei den ersten G's wurde die Differenzial-Sperre mechanisch durch Hochziehen eines Hebels betätigt.
Ein Geberzylinder erzeugt den hydraulischen Druck für den Sperrenzylinder. Ein 12V Lämpchen am Armaturenbrett
wird dann über den Kontrollschalter am Sperrenzylinder an der Achse bei eingerasteter Sperre eingeschaltet.
240GD: Sperrenhebel Geberzylinder 240GD: Sperrenanzeige
1.2 Sperre neu: z.B. 463.323 G270CDI (7/2002), 463.270 G55AMG(K) (2/2006): top

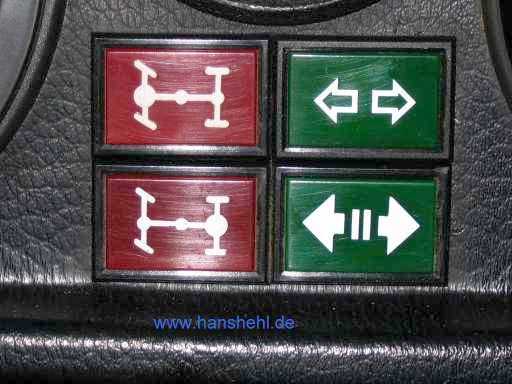

Ab 3/1994 erfolgte die Steuerung der Sperren elektrisch durch Tastschalter. Der Tastschalter-Block (Bedienteil)
enthält das Steuergerät für die drei Sperren und je eine gelbe (Einschaltkontrolle) und rote (Funktionskontrolle)
Leuchtdiode. Im Bild sind alle Sperren angewählt, aber noch nicht eingerastet, die gelben Leuchten sind an.

Dazu muß erst etwas gefahren werden (Klauen müssen verzahnen) oder das Fahrzeug steht auf der Hebebühne und man dreht
ein Rad an der zu sperrenden Achse, siehe Sperren testen.
Die drei Sperren lassen sich nur in der Reihenfolge Verteilergetriebe I, Hinterachse II, Vorderachse III zuschalten.
Das ABS wird dabei vom Steuergerät abgeschaltet.
G270CDI: Sperrenbedienung
30 Sekunden lang versorgt ein Zeitrelais das Bedienteil noch mit Spannung, falls der Motor "abgewürgt" wurde
(rote Kontroll-LED dann aus). Die Sperren bleiben eingerastet, da das System noch nicht belüftet wird.
1.3 Ausbau Steuergerät (Schalterblock) Differenzialsperre S76: top

Der Tastenblock ist mit vier Clips in das Lüftungsgitter eingedrückt und kann vorsichtig an diesen Stellen
herausgehebelt werden. Der Ausbau des Tastenfeldes und des Lüftungsgitters ist im Tipp 20b beschrieben.

463.270: Schalterblock Differenzialsperre aus-, einbauen: bis Mopf 2012/AE-Jahr 2013: AR54.25-P-1080GM

Die Masseleitung der Batterie sollte abgeklemmt werden.
Steuergerät (Schalterblock) Differenzialsperre S76 :

G55AMG 463.270: bis FIN X155147, 18.03.2004: alt: A4635451332, ersetzt durch A4635451932 EPC-Net: 82/062/1
auch verbaut bei Typ 463.243/244/245/246/247/248/249/250/254/270/271/309/322/323/332/333:

von FIN X155148, 18.03.2004 bis 177217, 30.05.2008 A4635451932

siehe auch Typenübersicht 463 : GF00.10-P-0025-01O
1.4 Übersicht Bauzustand Differenzialsperre 463: top

Vorderachse: GF35.40-P-0800GB
Anordnung Kontrollschalter: GF33.40-P-0001-01GB
Anordnung Magnetventil: GF33.40-P-0005-01GB

Hinterachse: GF35.40-P-0800GB
Anordnung Kontrollschalter: GF33.40-P-0001-01GB
Anordnung Magnetventil: GF33.40-P-0005-01GB
1.5 Unterdruck für die Sperre: top

Beim Benziner ist noch eine zusätzliche elektrische Unterdruckpumpe M40 A für die Sperrenbetätigung vorhanden, da der
Saugrohrunterdruck nicht ausreichen kann (Bild: 463.270 2/2006). Plusansteuerung erfolgt über das Bedienteil und Zeitrelais.
Die Massesteuerung erfolgt über den Membran-Druckschalter (Vorratsdruck kleiner 0,4 bar). Die Pumpe läuft solange,
bis ein Vakuum größer 0,6 bar erreicht ist.
1.5.1 Unterdruckanzeige für die Sperrenbetätigung:

Thomas Grevel baute eine Unterdruckanzeige in seinen 300GE ein. Man kann aber auch direkt ein Unterdruckmanometer anschließen, aber wo im Armaturenbrett einbauen?

Unterdruckpumpe Differenzialsperre aus-, einbauen: AR28.18-P-0001GR

Unterdruckbehälter Differenzialsperre aus-, einbauen: AR28.18-P-0010GR
463
Ein Reservoir für den Unterdruck ist im linken Innenkotflügel angeordnet (roter Pfeil: schwarze Doppelkugel: A1238001219).
Der grüne Pfeil zeigt auf die elektrische Luftpumpe für die Nachverbrennung in den Auslasskanälen.
Hierzu siehe auch die Dokumentation Luftpumpe MotorG55AMG.
463 463 463

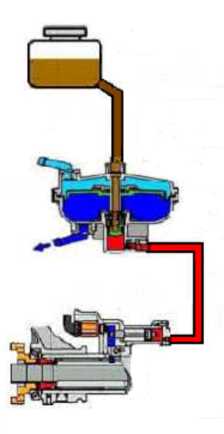

Über Magnetventile gelangt Unterdruck (0,4 bar) zu den beiden Druckumsetzern unten am Rahmen für die beiden Sperren.
Dadurch wird ein hydraulischer Druck (15 bar) aufgebaut, der den Sperrenzylinder betätigt. Zum Lösen der Sperre schließt
das Ventil, der Druckumsetzer und die Elektroventile werden über die kleinen gelben Filter an den Elektroventilen belüftet.
Sperre G270CDI: Ventile G270CDI: Ventile G270CDI: Ventile

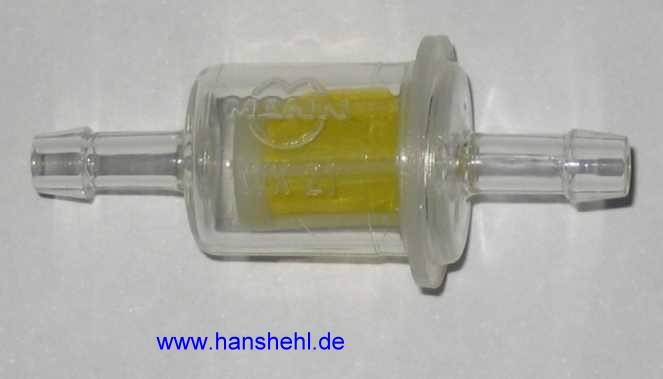

Belüftungsfilter: Diese kleinen Filter eignen sich auch gut als Diesel-Feinfilter für die Standheizung,
siehe Tipp Standheizung 460. Die Dieselfeinfilter,
z.B. von MANN, WK21, sind auch im Zubehörhandel erhältlich (Anschlüsse für 6 mm Schlauch).
Filter

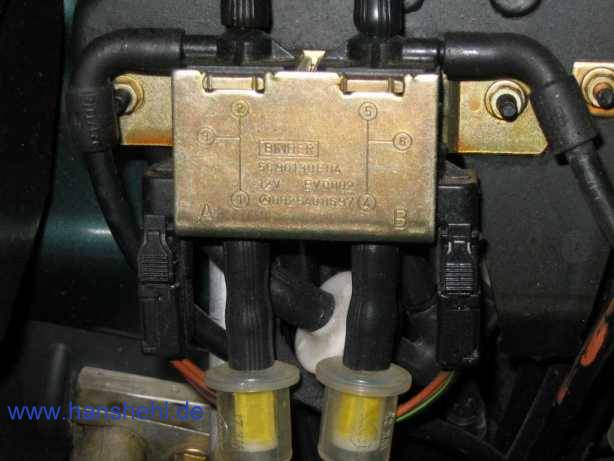

Im EPC-NET findet man die beiden Magnetventile in Gruppe 54/045/6:
a) Ventil (Sperren an den Achsen): A0025400697
b) Ventil (Sperre Verteilergetr.): A0015408697

Die oberen Leitungen (rechtes Bild: roter, gelber und grüner Pfeil) versorgen die drei Ventile mit Unterdruck.
Die linke, seitliche Leitung (brauner Pfeil) führt vom Ventilblock zum Druckumsetzer für die hintere Sperre,
die rechte Leitung (blauer Pfeil) zum Druckumsetzer vordere Sperre. Der weiße Pfeil zeigt auf die kleinen
Belüftungsfilter. Die Sperre am Verteilergetriebe, siehe Tipp 60 wird allein durch Unterdruck betätigt (violetter Pfeil).
G270CDI: Ventile

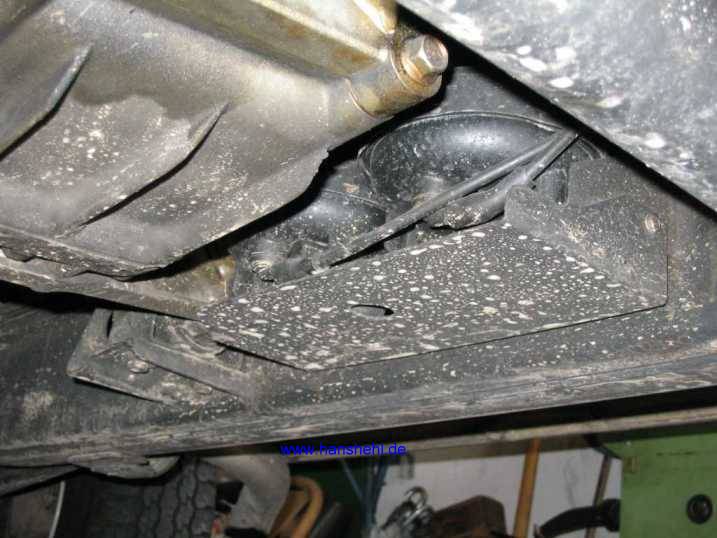

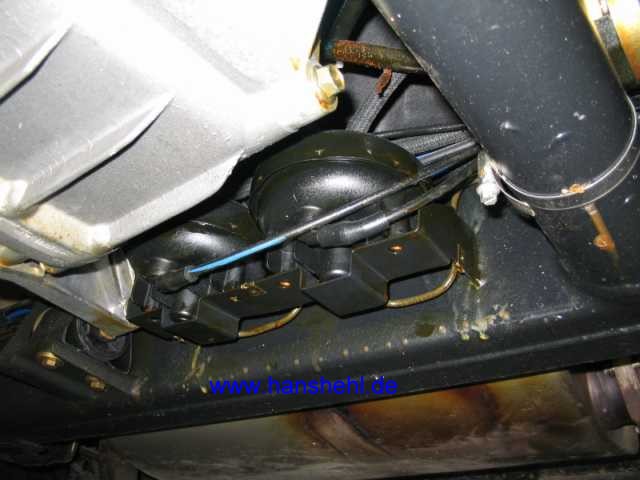

Druckumsetzer: Auf der Innenseite des linken Rahmenholms befinden sich die beiden Druckumsetzer. Sie sind durch eine
Blechplatte geschützt. Diese ist mit drei Blechschrauben befestigt!
G270CDI: Druckumsetzer G270CDI: Druckumsetzer G270CDI: Druckumsetzer

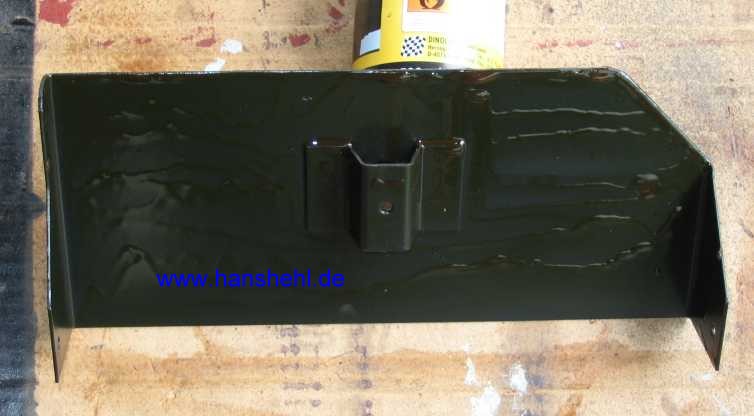

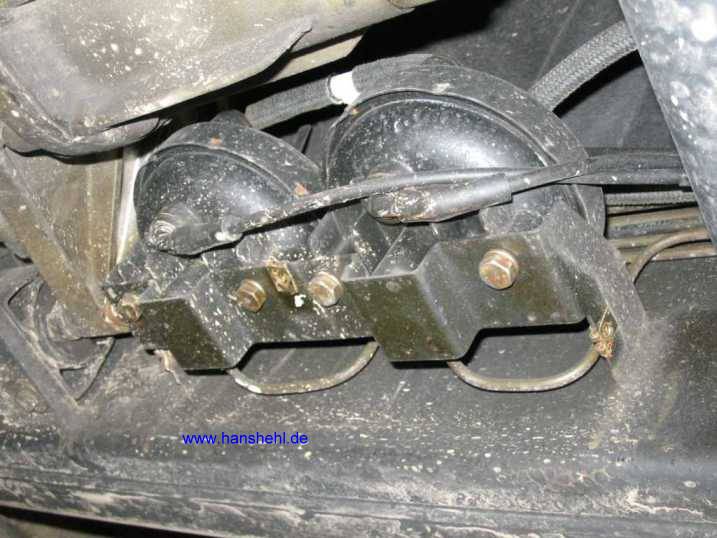

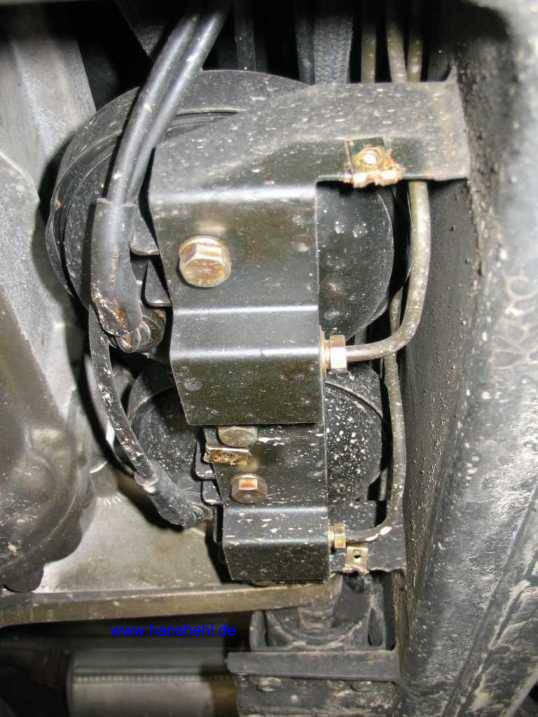

Die Bilder sind nun vom G55AMG (2/2006). Die Bleche müssen mit Wachs konserviert werden oder man baut sie gleich aus
1 mm V2A-Blech. Warum das Grundblech am Rahmen angeschweißt ist? So kann man es nicht gut konservieren.
Ein Umbau erfolgt demnächst.
Druckumsetzer Druckumsetzer Druckumsetzer
1.6 Prinzip der 100%igen Sperre: 463: top

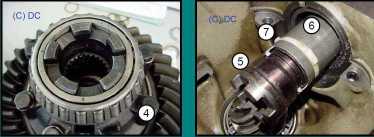

Damit die Klauen der Schaltmuffe (z.B. 280GE: A4603530330 in die Klauen des Tellerrades im Differenzial rutschen können,
müssen beide Räder einer Achse einen geringfügigen Drehzahlunterschied aufweisen, siehe Sperre testen.
Im Bild (Dank an Ralf!, Racingpotato, Forum 4x4) ist rechts die Schaltklaue/Mitnehmer (A4603530536) zu sehen!

siehe auch Stellung der Schaltmuffe (Test beim 280GE).
240GD: Schaltmuffe Differenzial

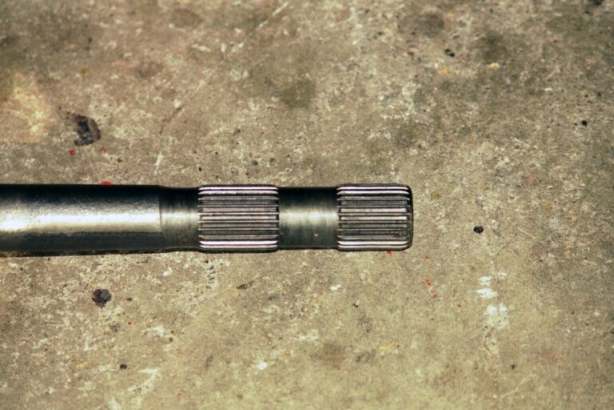

Die linke Steckachse besitzt eine zweite Kerbverzahnung für die Schaltmuffe.
Bei eingerasteter Sperre ist nun das Tellerrad starr mit der Steckachse verbunden.
240GD: Kerbverzahnunge
Wer bei Vollgas und durchdrehendem Rad die Sperre betätigt, scherrt die Klauen ab!!!Das ist dann ein Totalschaden von
Schaltklaue und Tellerad des Differenzials!
Beim G270CDI wird das durch die Sperrenansteuerung verhindert.

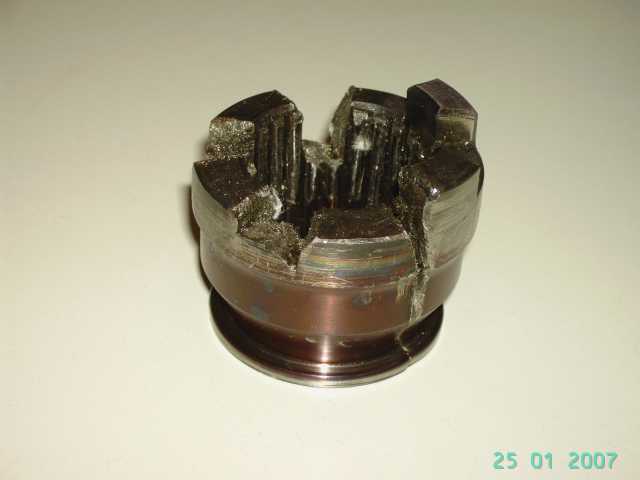

Das dritte Bild zeigt eine zerstörte Schaltmuffe der Sperre (Danke Norbert S.).
Differenzial Schaltmuffe Sperre
1.7 Prüfschritte: top

Differenzialsperrenbetätigung: Flüssigkeitsstand prüfen: AP29.00-P-2912G

Differenzialsperrenbetätigung: Dichtheit und Zustand prüfen: AP29.00-P-2935G
2. Sperre testen: top

Die Differenzialsperren darf man nie in Fahrt auf einer Teerstraße zuschalten, sondern nur auf weichem
Untergrund, z.B. auf einem Kiesweg. Manchmal muß man mehr als 20 m in Schlangenlinie fahren, bis ein Drehzahlunterschied
zwischen den Rädern einer Achse besteht und die Klauenkupplung der Sperre einrastet.

Wer bei Vollgas und durchdrehendem Rad erst dann die Sperre betätigt, scherrt die Klauen ab (Totalschaden).
Lenken bei eingerasteter vorderer Differenzialsperre ist fast nicht möglich!

Die Sperren kann man einfacher und sicherer, z.B. zuhause vor der Garage oder auf der Hebebühne testen:
2.1 zuschaltbarer Allrad: top

Rechtes Rad (vorne oder hinten) aufbocken (Wagen gegen Wegrollen sichern), die entsprechende Sperre einlegen und
das Rad etwas drehen, bis die Sperre einrastet und die Kontrollleuchte aufleuchtet. Dann Sperre lösen, die Kontrollleuchte
muß erlöschen. Sperre über Nacht eingerastet lassen, am nächsten Tag muß die Kontrolllampe noch an sein, sonst sind die
Manschetten im Geber oder Nehmerzylinder defekt.
240GD: Sperrenhebel 240GD: Sperrenanzeige
2.2 permanenter Allrad (getestet mit G270CDI): top

Rechtes Rad aufbocken (Wagen gegen Wegrollen sichern), die mittlere Sperre I betätigen (gelbe Anzeige, Automatik-Getriebe in
N-Stellung, Motor muß beim Benziner (Unterdruck) laufen). Rad etwas drehen, Verteilergetriebe-Sperre rastet ein,
rote Anzeige. Motor ausschalten, innerhalb 30 sec läßt sich die Sperre aus- und wieder einschalten (Zeitverzögerung)!
G270CDI: Sperrenbedienung Anzeige
Hinter- oder Vorderachse aufbocken und Sperre I, dann Sperre II oder III betätigen. Die Kardanwelle ist durch eine
am Boden stehende Achse und durch die Verteilergetriebesperre blockiert. Beim Drehen eines Rades dreht
sich das andere durch das Differenzial in der Gegenrichtung, bis die Sperre einrastet. Eventuell muß ein Rad festgehalten

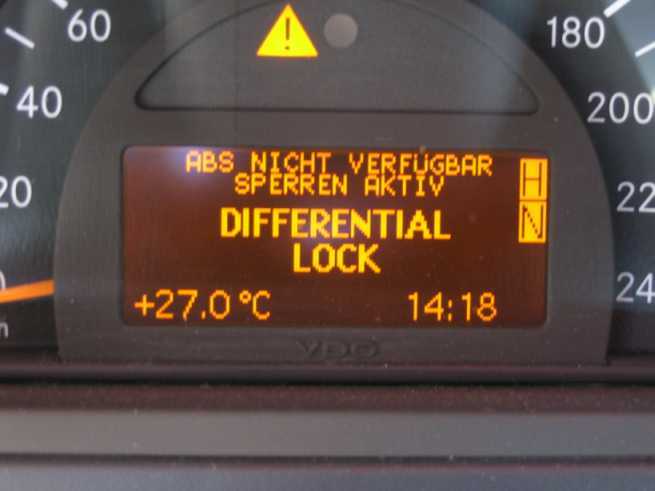

werden, damit die Sperre einrasten kann (rote Anzeige). Im Display erscheint die dazugehörige Meldung
(siehe auch "versteckte Displaymeldungen").
2.3 Sperrenzylinder Test (mit Pressluft) vor dem Einbau: top

Vor dem Einbau sollte man die Sperre testen. Man benötigt ein Stück Bremsleitung mit Bördel und Verschraubung und ein Stück
Pressluftschlauch mit Schnellkupplung. An die Sperre angeschlossen genügen etwa 9 bar Luftdruck, dass die Sperre mit einem
Klack schaltet. Auch der Sperrenschalter wird dabei gleich mit einem (Vielfachmessinstrument/Ohmmeter: Widerstandsmessbereich)
getestet, er muß bei betätigter Sperre fast 0 Ohm Widerstand haben.

siehe auch den Test beim 280GE: Stellung der: Schaltmuffe .
Test 280ge
tipp60.htm 3. Differenzial im Verteilergetriebe (VG) zerstört: top
Das Differenzial im VG (Verteilergetriebe-Ausgleich) ist durch die Gleitlager nur für geringe Drehzahlunterschiede ausgelegt.
Ist der Wagen festgefahren und man setzt nicht sofort die mittlere Sperre (VG) ein, kann es bei längeren Versuchen mit viel Gas
und durchdrehenden Rädern zu größeren Drehzahlunterschieden zwischen Vorder- und Hinterachse im Differenzial und zur
Zerstörung des Differenzials kommen (siehe AF28.10-P-3100A)

Eine genauere Beschreibung ist hier: Tipp 60.
Zwischengetriebe Zwischengetriebe Zwischengetriebe
4. Sperren-Erfahrungen von Synchronist, 4x4-Forum): top

Hier sein Bericht:

Also ich hab mit meinem kurzen 300GD schon LKW's gezogen auf festem Untergrund. Alle Sperren drin und die Untersetzung
eingelegt. Alle Räder drehen durch, der Tross setzt sich langsam in Bewegung. Das ist allemal schonender als wenn ein
Differenzial volle Ausgleichsleistung bringen muss zwischen stehendem und durchdrehendem Rad.

Mit meinem G55 nehme ich gerne auch die Mitteldiff-Sperre zum auf der "Straße Heizen", weil sonst die Vorderachse immer
durchdreht. 100 Proz.-Vortrieb und Driftspass gibts dann mit zugeschalteter Hinterachssperre. Geht alles. Kritisch ist es
nur bei hoher Gewichtsbelastung der Vorderachse und eingelegter Vorderachssperre rückwärts den Berg hoch zu fahren.

Was auch nicht gut ist, wenn ein Rad wegen nicht eingelegter Sperre durchdreht und plötzlich Grip bekommt. Durch den Ruck ist es
dann auch da schnell vorbei. Mit Sperre wäre es nicht passiert. Ansonsten ist der G-Antrieb ziemlich "schussfest",
nichtmal ICH hab da was kaputt bekommen, also nur Mut (Stefan, Forum 4x4
).
