Bremslichtschalter: siehe hier: sl55amg-sbc.htm#b25

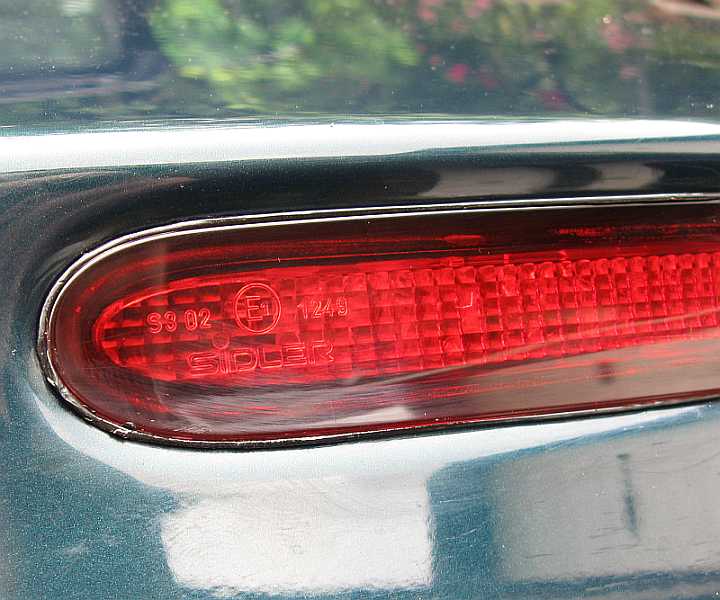

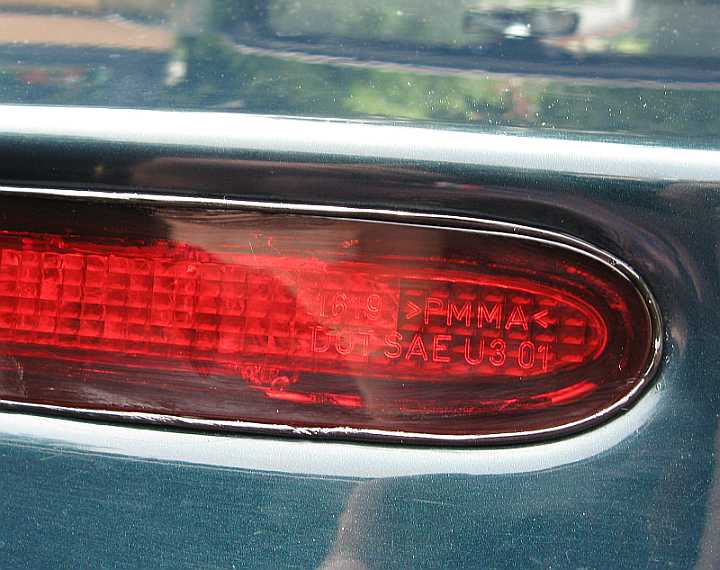

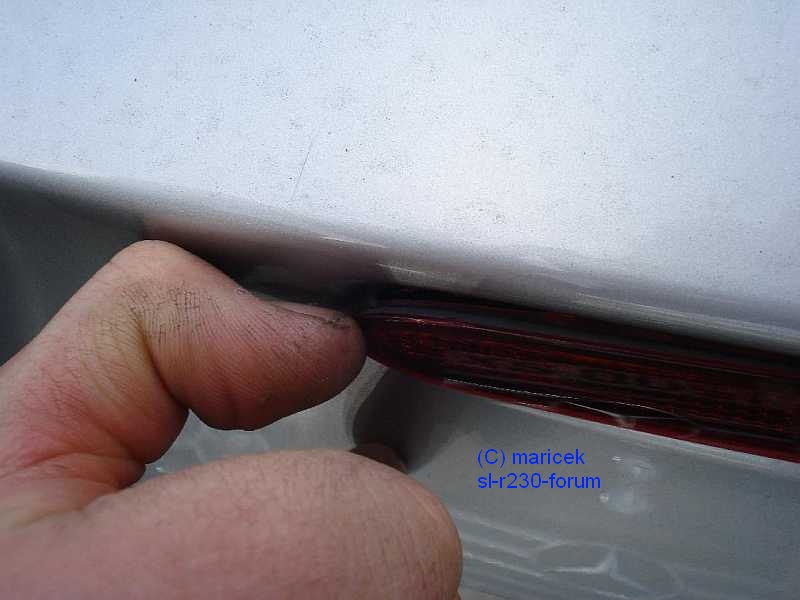

3. Dritte Bremsleuchte (E21): Im Motortalk- und SL-R230-Forum findet man Berichte über die undichte Zusatzbremsleuchte im Kofferraumdeckel bei verschiedenen Modellen wie SL, CLk, usw.. Die Leuchte stammt vom Hersteller Sidler. Die Lichtscheibe wurde unvollständig mit dem Gehäuse verklebt. Durch die Spannung an den Ecke der Leuchte bekommt der Kunststoff Risse, die Leuchte dichtet nicht mehr ab. Wasser dringt ein und der darunter liegende Motor der Seitenklappensteuerung verrostet auch innen. Prüfung: Kann die Ecke der Leuchte mit dem Fingernagel etwas angehoben werden, ist sie gerissen und undicht. Das war jetzt nach 10 Jahren auch bei meinem SL55AMG der Fall (Bilder von maricek, sl-r230-forum.de, Beitrag v. 19.11.2010, Danke!). Für Mitglieder des www.sl-r230-forum.de gibt es dazu von Topi einen Bericht.

Zusatzbremsleuchte aus-, einbauen: AR82.10-P-5375R

Dazu muss zuerst die Heckdeckelverkleidung ausgebaut werden. Die 4 Halter der Kabelbinder der beiden Bowdenzüge vom Dachblech abziehen. Dann die beiden Schrauben (8 Nm, Innentorx) am Seitenklappengetriebe lösen und das Getriebe nach unten drücken. Die zwei Muttern (langer Steckschlüssel 10 mm) an den Stehbolzen der Leuchte lösen und die Blech-Halterung abnehmen. rote Zusatzbremsleuchte (alle SL 230): A2308200056, EPC-Net: 82/220/10, inzwischen gibt es eine neue Ausführung der Leuchte. Es gibt auch eine abgedunkelte, graue Ausführung der dritten Bremsleuchte: A2308200956,58 vom SL63. Im Bild sieht man die weiße Servodose für die Betätigung des Heckdeckelschlosses.

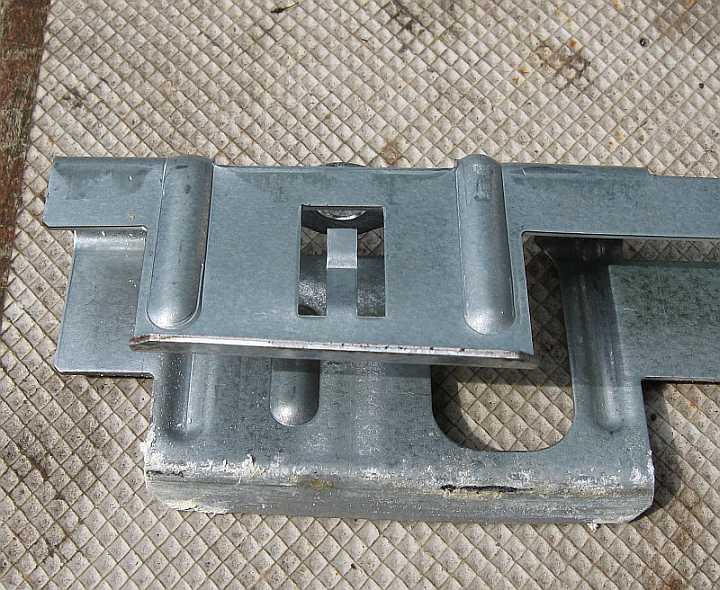

3.1 Blechhalterung: Die Blechhalterung zeigt an zwei Stellen beginnende Korrosion durch an der Zusatzbremsleuchte eingedrungene Feuchtigkeit. Mit der Drahtbürste reinigen und mit Korrosionsschutzwachs einsprühen. Die Zusatzbremsleuchte (2,5W bei 13,5V) von außen links aus dem Heckdeckel etwas herausziehen und den Kabelstecker abziehen.

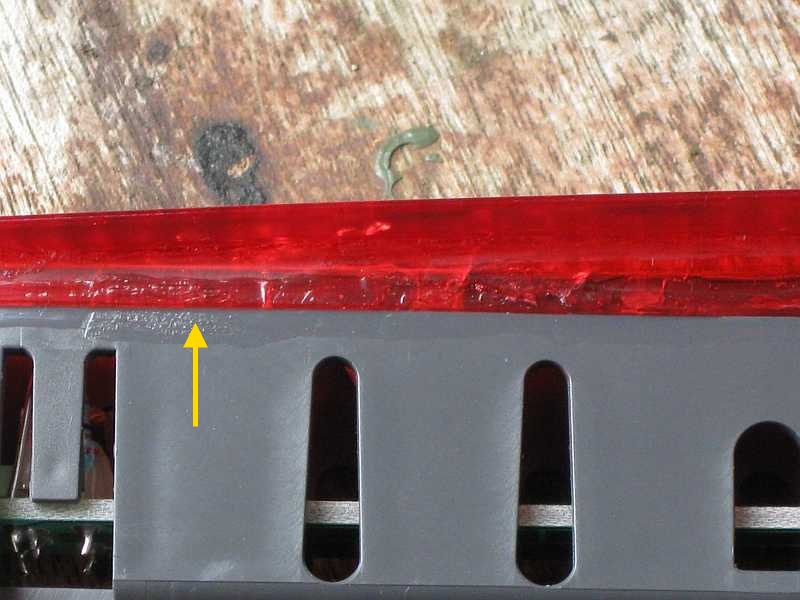

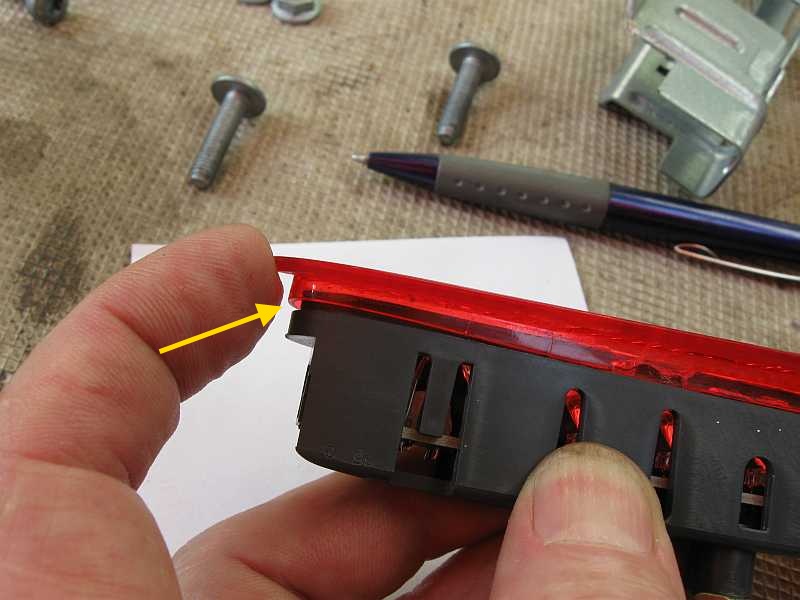

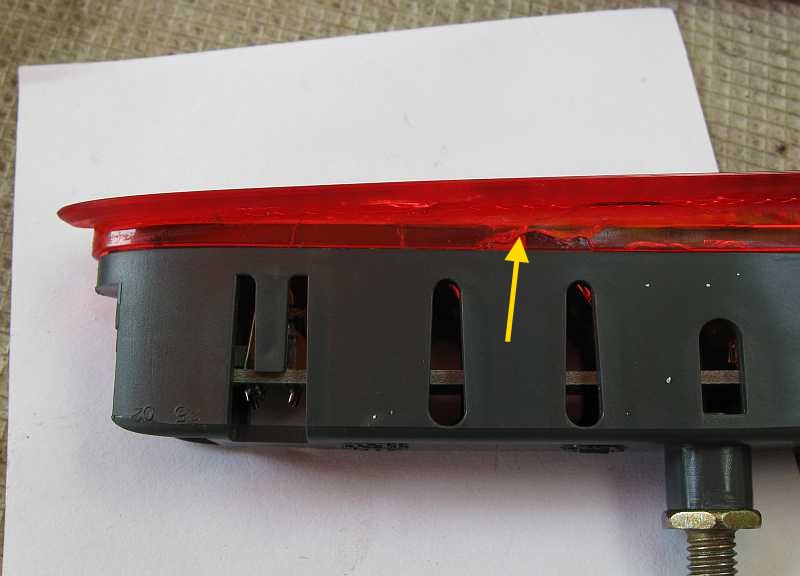

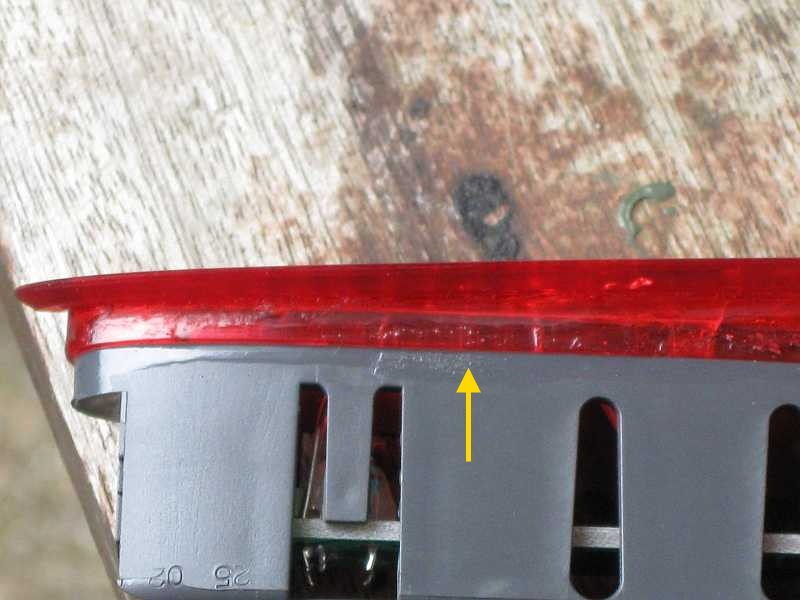

3.2 Murks vom Hersteller der Leuchte: Die Leuchte hat an der linken Seitenkante Risse (gelber Pfeil). Ursache ist eine mangelhafte Verklebung der roten Lichtscheibe an der linken Ecke mit dem Unterteil. Deshalb konnte man bei der eingebauten Leuchte außen an der Ecke die Lichtscheibe etwa 1 mm anheben. An dieser Stelle kann Wasser eindringen.

Mit Sekundenkleber wird die Leuchtscheibe am Rand komplett neu verklebt.

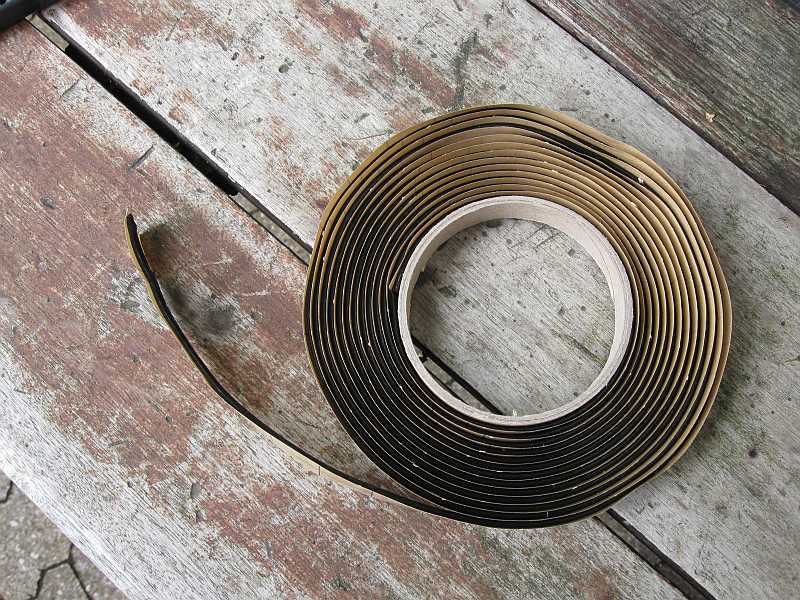

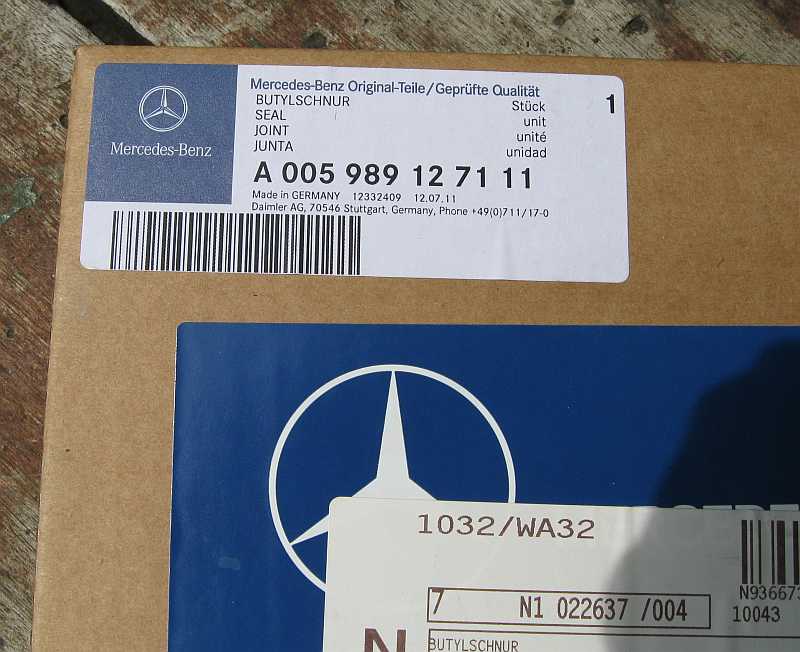

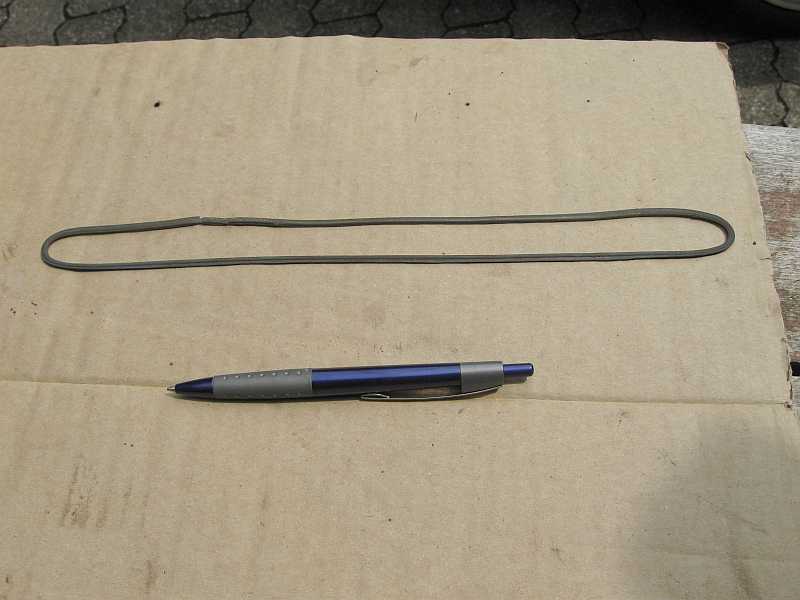

3.3 neue Dichtung: Butylschnur A005989127111: Die Dichtung für die Leuchte gibt es nicht einzeln. Als Abhilfe kann man die Butylschnur A005989127111, (Rolle mit mehreren Metern) von Mercedes verwenden.

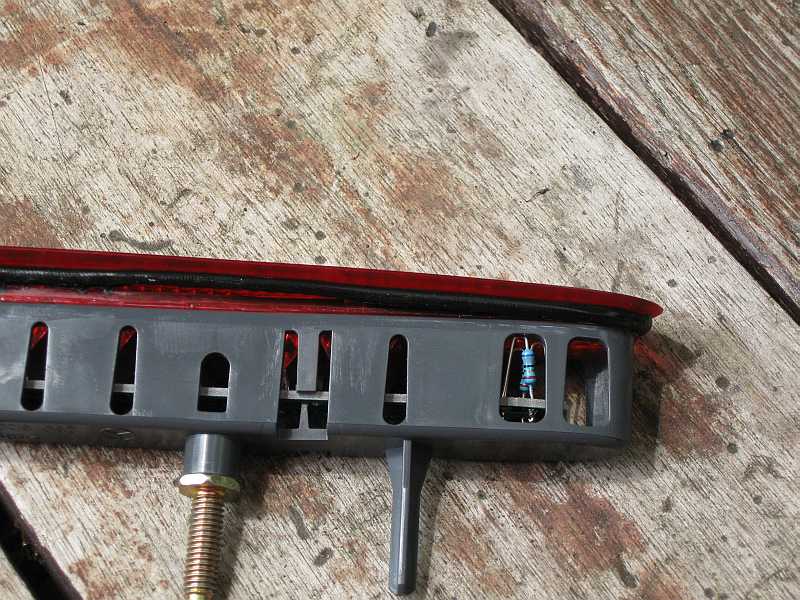

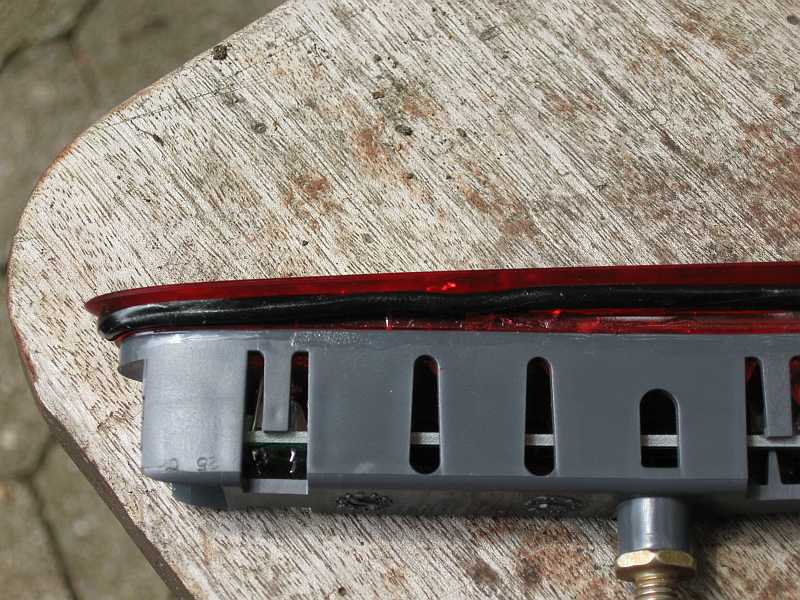

Die Schnur wird rundherum an der Leuchtenkante angebracht. Man könnte sie auch außen rund um den Blechausschnitt anlegen. Die Schnur hat aber den Nachteil, dass sie etwas seitlich neben der Leuchte herausquillt, wenn man die Leuchte festschraubt. Und diese überstehende Butylmasse ist nur mühsam zu entfernen. Dafür bleibt sie immer elastisch. Es gibt auch ein Abdichtband: A0049089602012.

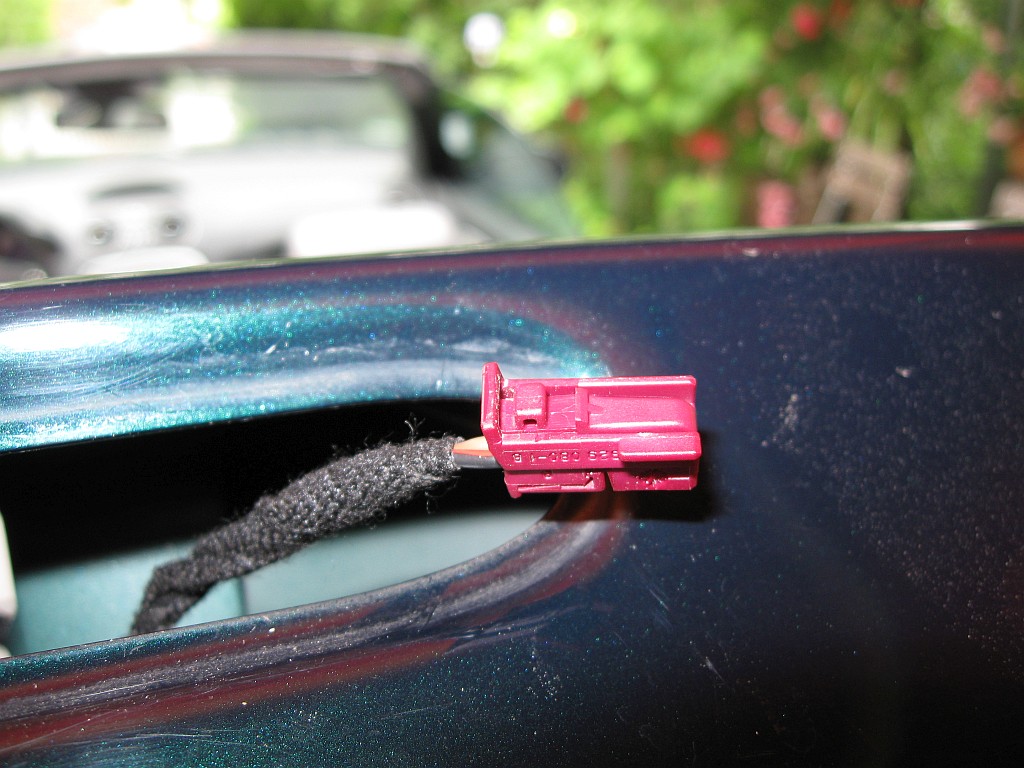

4. Stecker an Leuchte:
