Starter (Anlasser) R230, :
z.B. SL55AMG 230.474 und G55AMG 463.270

sl55amg-e2.htm: Letzte Änderung am 02.01.20/ 11.12.20/13.05.20/04.04.20/23.04.16/ 12.03.2015 Copyright Dr. Juliane Hehl
(Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung)
Impressum gem. DSGVO

Startseite - Stichwörterverzeichnis Webseite
Motor M113.992 R230 - Stichwörterverzeichnis R230

Die Webseiteninhalte bieten nur die Hilfe zur Selbsthilfe und sind keine Anleitung zur Reparatur, nur eine Literatursammlung.
Emails werden nicht beantwortet, es gibt keine Zugangsdaten!
Das gilt nicht für mir bekannte Clubmitglieder.

Arbeiten am Fahrzeug erfordern fachliche Kompetenz und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder besser
die Finger davon zu lassen bzw. in die Werkstatt zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr und Haftung!

Etliche Hinweise können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich jede Haftung
dafür abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko.
1. EPC-Net Starter (Anlasser):
1. Starter A1121510001:
1.2 Starter A0061510501:
2.Teile Starter:
3. Starter aus-, einbauen:
4. Motor drehen extern:


Bauteile-Übersicht von A - Z

Sl55AMG
1. EPC-Net Starter (Anlasser): top

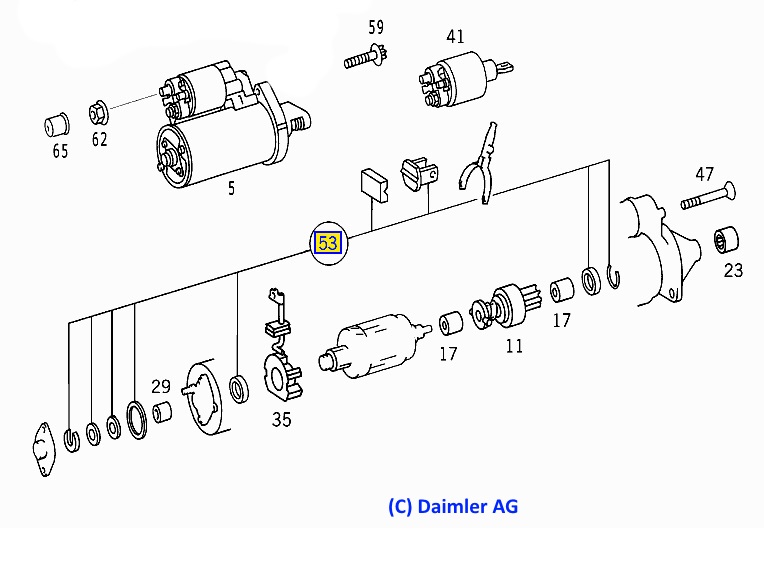

EPC-Net: Gruppe 54 Elektrische Ausrüstung und Instrumente, 023 Starter, Bild 2:

Die Anlasser von Bosch sind im Aufbau sehr ähnlich, wie der Anlasser vom Geländewagen 280GE-460.232 mit Motor M110 zeigt.
1.1 Starter (Anlasser) A1121510001:

Der Starter A1121510001 wurde bei vielen Pkw-Typen, beim Roadster R230 und beim Geländewagen 463 verbaut:

Pkw-Typ : z.B. 112, 113, 220, 211, 212, 221, usw.

Roadster R230.47#: SL55AMG 230.474, SL500 230.475, SL65AMG Black Sirius 230.479

Geländewagen W463: 463.206, 240, 241, 243, 246, 247, 248, 249, 254, 463.270 G55AMG, 271
1.2 Starter (Anlasser) A0061510501:

Starter: A0061510501 - 475,12 Euro ohne MwSt.
Tauschteil: A0061510501 80 - 372,67 Euro ohne MwSt., Altteil: 55,90 Euro ohne MwSt.

Roadster R230.4##: 230.454, SL350 230.456, 230.456, 230.458, 230.467
2. Teile Anlasser: top

Bild-Nr. 5: Anlasser SL55AMG: A1121510001, bis F069043, bis 31.10.2003, Leistung: 1,7 KW, bei 11V etwa 154,5A Maximal-Strom

Preise Mercedes (Stand 3/2015):
Neu: A1121510001 474,36 Euro ohne MwSt., Tauschteil A1121510001 80: 379,47 Euro ohne MwSt., Altteil: 56,91 Euro ohne MwSt.

Bild-Nr. 53: Teilesatz TS A0001516415 - 8,01 Euro ohne MwSt.für den Bosch-Anlasser.

Im Zubehörhandel gibt es z.B. von KFZ-Teile24.de diesen Anlasser A1121510001 von verschiedenen Herstellern für 116,99 Euro inkl. MwSt.
oder von Bosch für 196,99 Euro inkl. MwSt. mit 50 Euro Pfand für das Altteil.
SL55AMG
3. Starter aus-, einbauen: top

Motor: M113.963 im TYP 230.475, M113.992 im TYP 230.474, M113.990 im TYP 211.076 /276
M113.991 im TYP 215.374, 220.074/174, M112.973 im TYP 230.467, M113.995 im TYP 230.472

SL55AMG: Starter aus-, einbauen: AR15.30-P-7100R

G55AMG: Starter aus-, einbauen: AR82.10-P-4730G

4. Motor M113 /R230 drehen extern: top

Den Motor kann man direkt bei ausgeschalteter Zündung drehen: AR01.10-P-0110V .

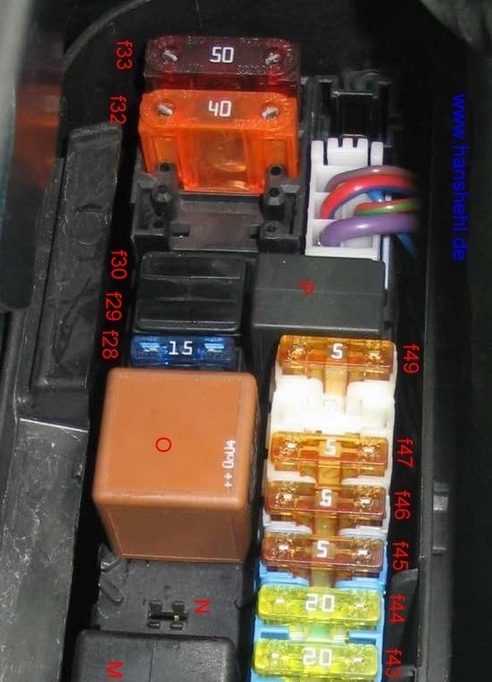

Dazu wird bei ausgeschalteter Zündung im SAM Beifahrer der weiße Stecker abgezogen.
Pin 50 (dickes lila-Kabel)im Stecker wird über einen Kontaktschalter mit 12 V bestromt (AR01.10-P-0010-01R)

siehe auch motor-m113-3.htm#b331
SL55AMG
4.1 Kontakte verbrannt, Anlasser M113 R230 dreht nicht: top

Im SL-R230-Forum wurde am Mo. 11.12.2017 von Oelbaron solch ein Fehlerfall berichtet, wobei es zu sporadischen Ausfällen des Anlassers kam.
Seine Bilder zeigten, dass es durch den Spannungsabfall am korridierten Pin 50 zu starker Erwärmung des Steckers kam.
Wasser war ins SAM-Beifahrer eingedrungen (Abflußlöcher verstopft und die Kontakte korridiert).

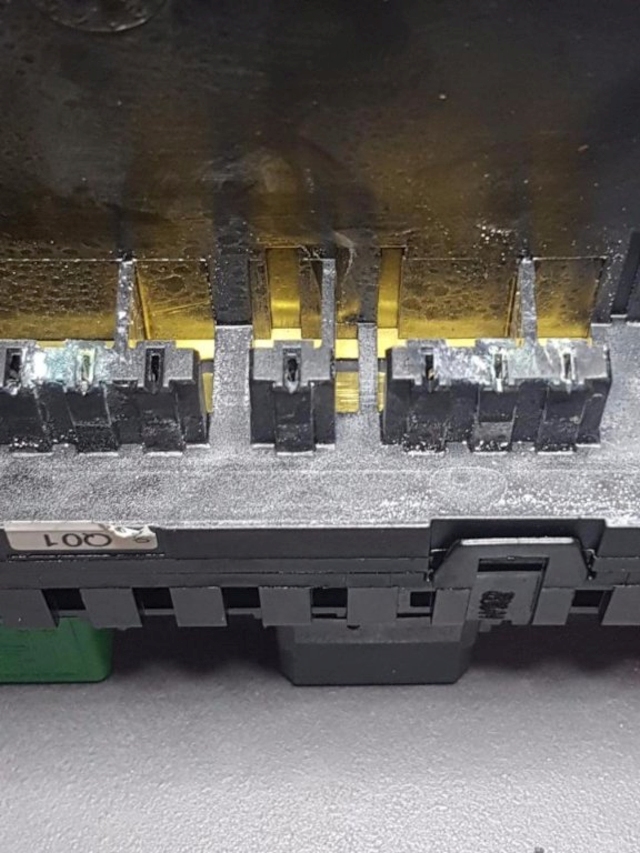

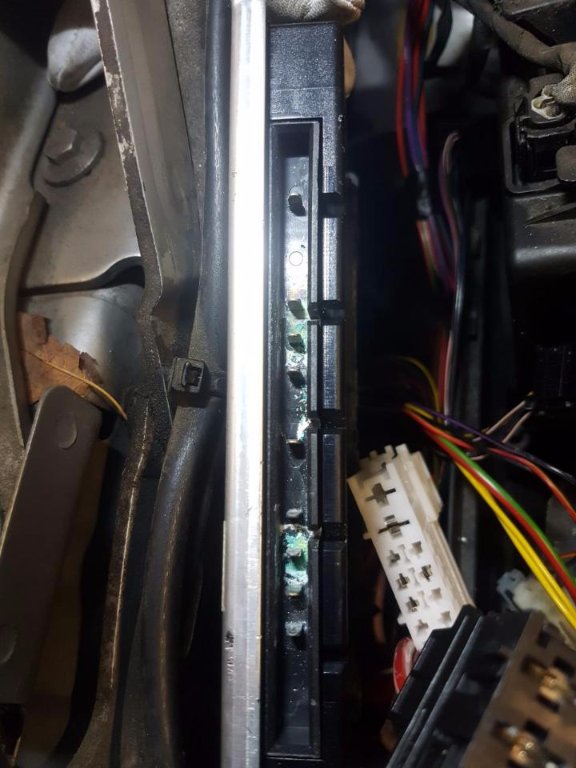

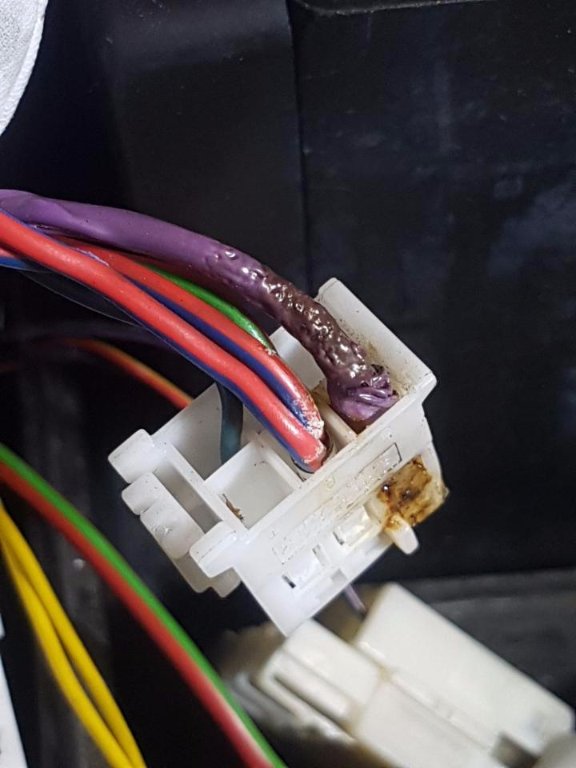

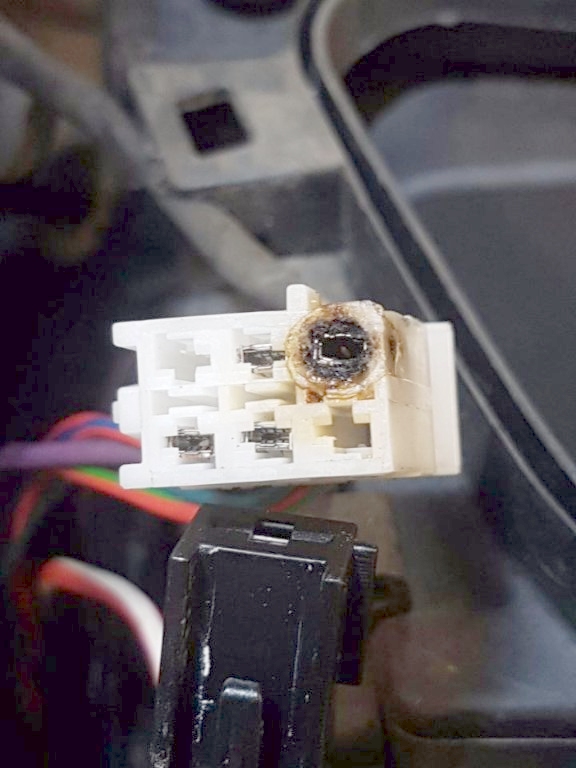

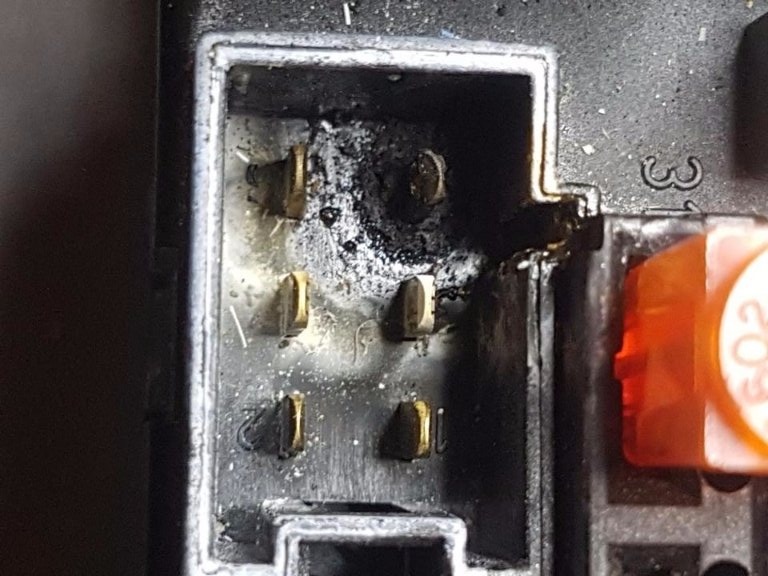

Das Kabel (lila, Pin 50) war verschmort, ebenso war der Steckerpin 50 im Stecksockel defekt. Auch am Relaismodul und am Steuergerät selber waren Pins grün oxidiert.

SL55AMG SL55AMG SL55AMG SL55AMG SL55AMG
