garten/seilwinde.htm: 1. Planung Seilwinde 11.08.2025: 2. Die Lösung: 2.1 Techn. Daten: 3. Kauf der Seilwinde/Handbuch: 3.1 Fernbedienung: 4. Montage der Seilwinde: 5. Winkel der Seilwinde zum Seil: 6. Seilwinde mobil: 7. Erster Einsatz: 1000 kg Holzbriketts: 8. Sitzwagerl für die Schrägabfahrt:

1. Planung Seilwinde 11./12.08.2025: 2025 wurde im Garten die schräge Wegabfahrt von der Garage zum unteren Schiebetor langsam ein Problem, da ich mit 82 Jahren nicht mehr einen vollen Schubkarren bergauf schieben und bergab bremsen konnte. Der Gedanke war ein Schrägaufzug, aber die Schienen dazu und der Antrieb waren ein fast unlösbares Problem. Mein Geländewagen 280GE hatte zwei 12 V-Seilwinden,da musste dann aber der Motor laufen. Die Lösung war eine Seilwinde für 230 V mit Funkfernbedienung, aber wo montieren? Das Seil sollte am Boden liegen, da die ersten 6 m der Weg am Platz vor der Garage fast waagrecht war, dann 15 m bergab ging. Da war dann der waagrechte Weg am Teich vorbei zum Schuppen.

2. Die Lösung: Die Lösung war eine mobile Seilwinde, verankert am Betonboden an der unteren Türkante der Garage. Die Seilwinde sollte aber schnell entfernt werden können, wenn ich z.B. den Anhänger bräuchte, der im Mini-Carport mit den 2 Solarzellen steht. Auch zum Autowaschen oder Reifenwechsel oder bei Reparaturen kommt der G55AMG auf den Vorplatz im Garten.

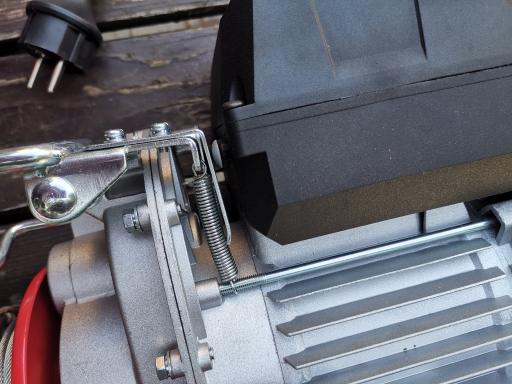

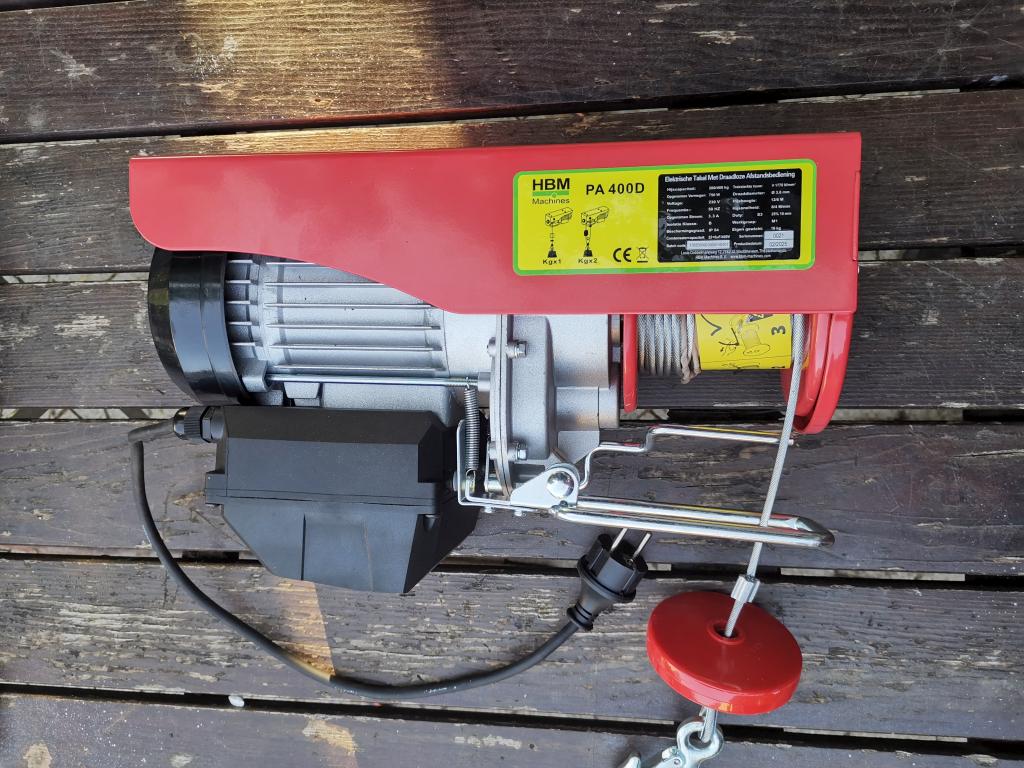

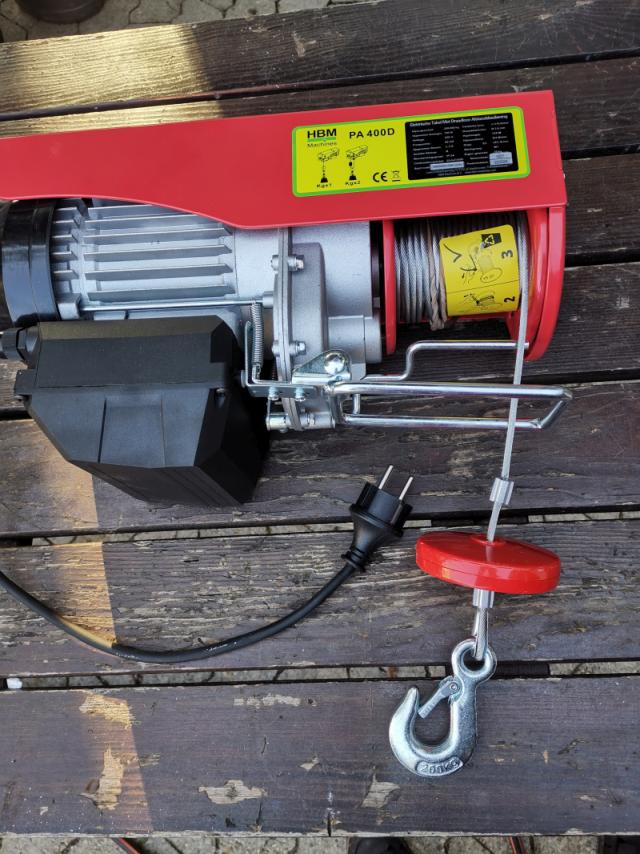

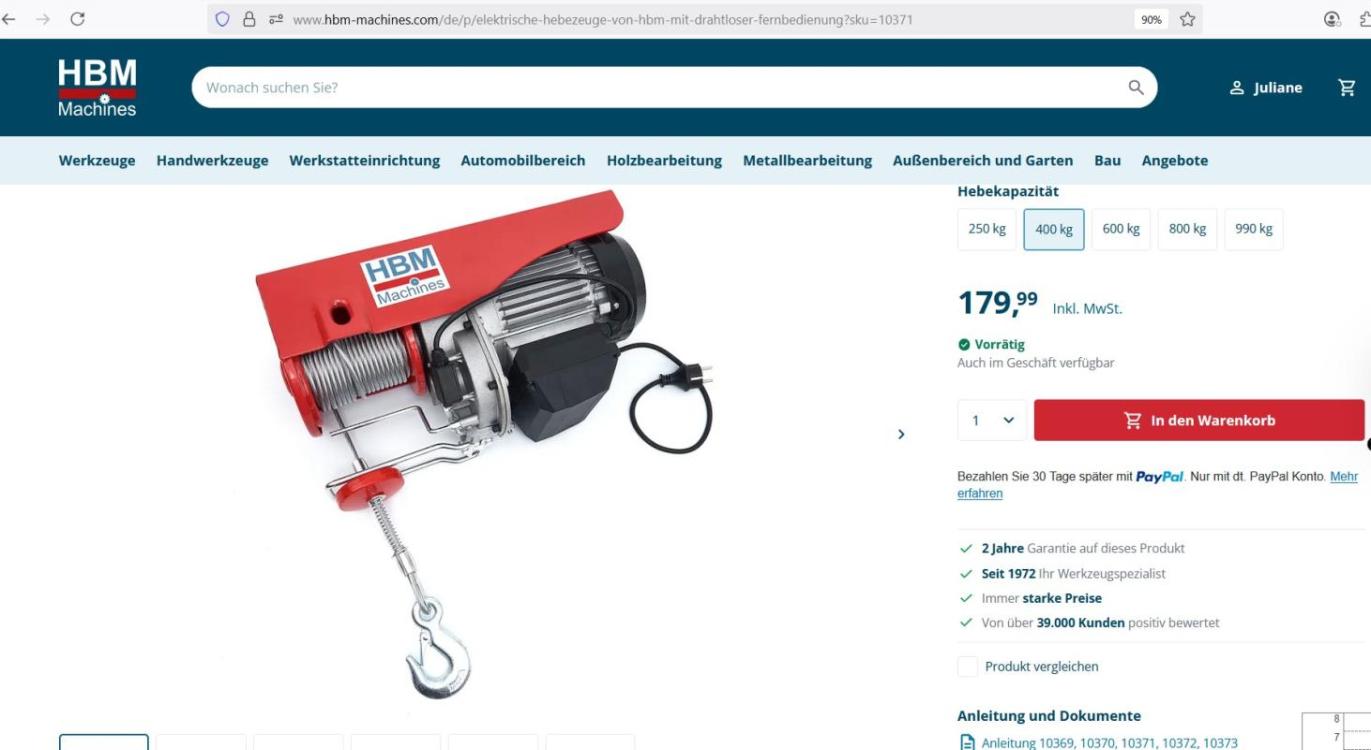

3. Kauf der Seilwinde/Handbuch: Die Seilwinde Typ 10371 kaufte ich am 09.08.2025 bei der Fa. HBM Machines, die so eine Seilwinde Nr. 10371 mit einer Hebekapazität von 200 kg mit Funkfernbedienung für 187,48 EUR hatten. Online gab es ein ausführliches Handbuch zum Download, das ich vor dem Kauf schon gelesen hatte, Deutsch ab Seite 76 - 98. Den deutschen Teil habe ich mit print to pdf gedruckt.

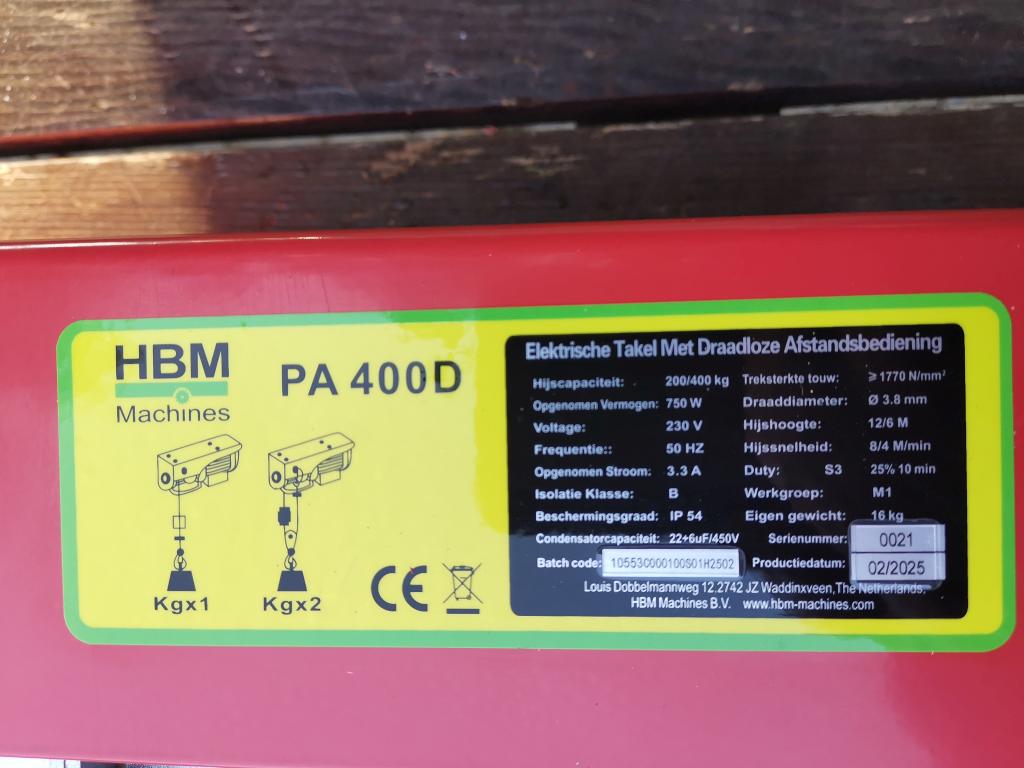

3.1 Technische Daten der Seilwinde 10371: S.84, Kap. 4.3.1 Nennlast: 200 kg, 750 Watt, mit Seilrolle 400 kg, Gewicht: 16 kg Arbeitszyklus: S3: 25%-10 Min: 2,5 Min. Laufzeit, 7,5 Min Ruhezeit,

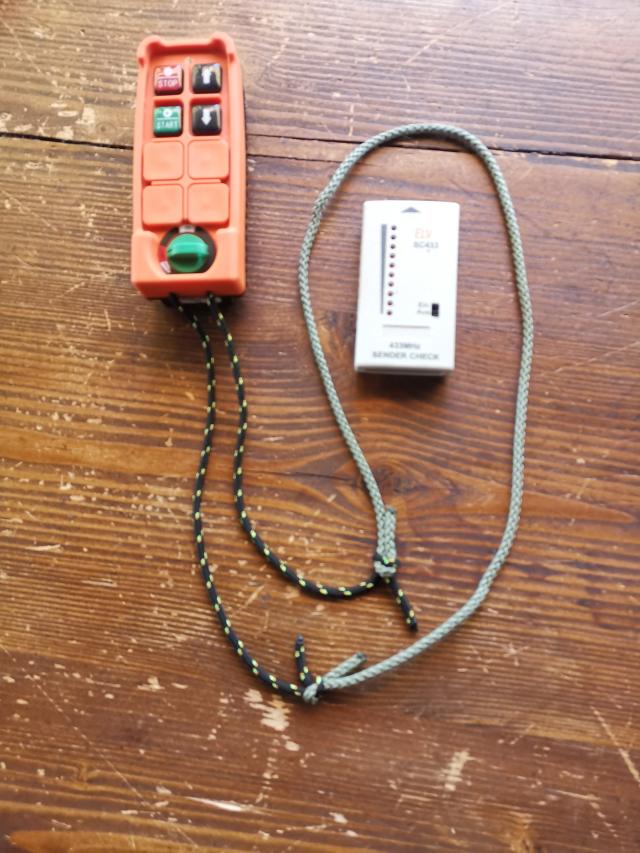

3.2 Fernbedienung 10371: 433,8 MHz, max. 120 mW, 2 AA 1,5 V, Reichweite 30 m, 220 g Die Fernbedienung muss einmalig mit der Seilwinde gekoppelt werden. Eine Batterie vollständig einsetzen, die zweite Batterie nur soweit einsetzen, dass noch kein Kontakt vorhanden ist. Die Tasten Auf und Abb gleichzeitig gedrückt halten und die zweite Batterie eindrücken/kontaktiert (Start der Koppelung).

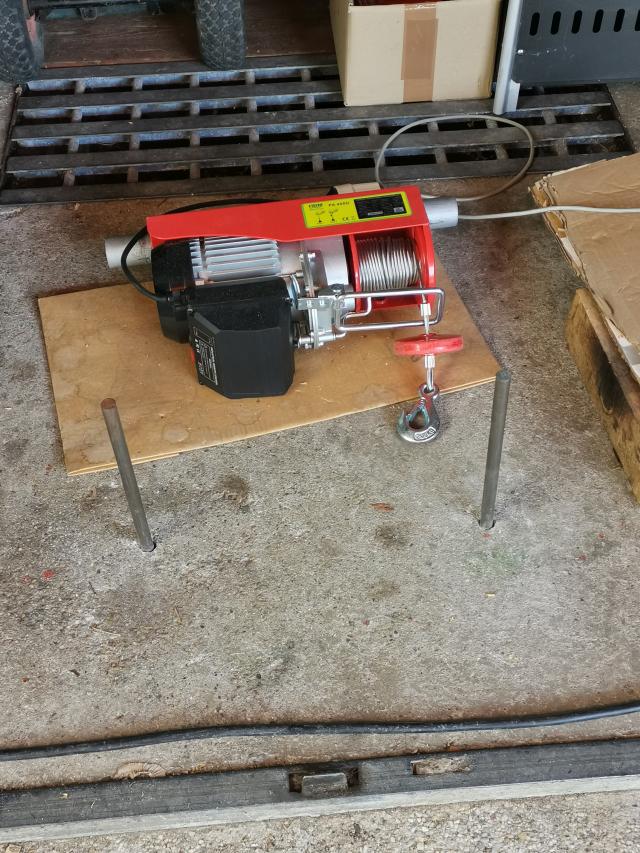

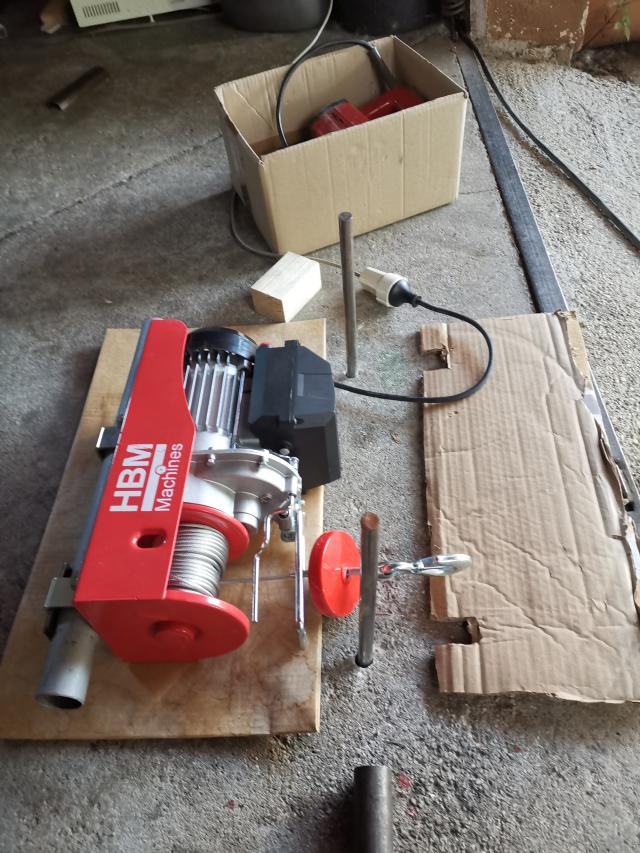

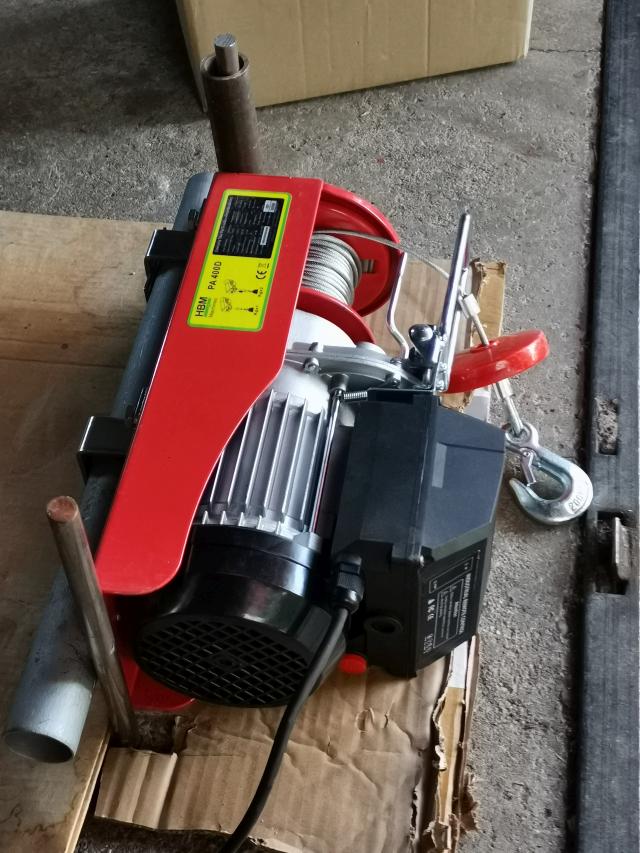

4. Montage der Seilwinde: Ein Rohrrest hat den passenden Durchmesser für die zwei Befestigungsbügel, die an die Seilwinde geschraubt werden. Das Rohr stützt sich auf zwei 16 mm starke Stahlstangen, die in zwei 18 mm großen, 20 cm tiefen Bohrlöchern im Betonboden der Garage stehen. Die hatte Jakob mit meiner Hilti gebohrt.

5. Winkel der Seilwinde zum Seil: Damit sich das Seil Lage für Lage korrekt aufwickelt, muss die Seiltrommel im 90 Grad-Winkel zum Seil stehen. Die rechte Kante der Schräge und das Seil mit Transportwagerl stehen nicht rechtwinklig zur Garageneinfahtrt. Ein Hartholzklötzchen zwischen Bodenstange und Halterohr passt den Winkel an. So wickelt sich das Seil korrekt auf. Die Seilwinde liegt nun auf 3 Hartholzklötze, so schleift das Seil nicht mehr an der Garagentorunterkante.

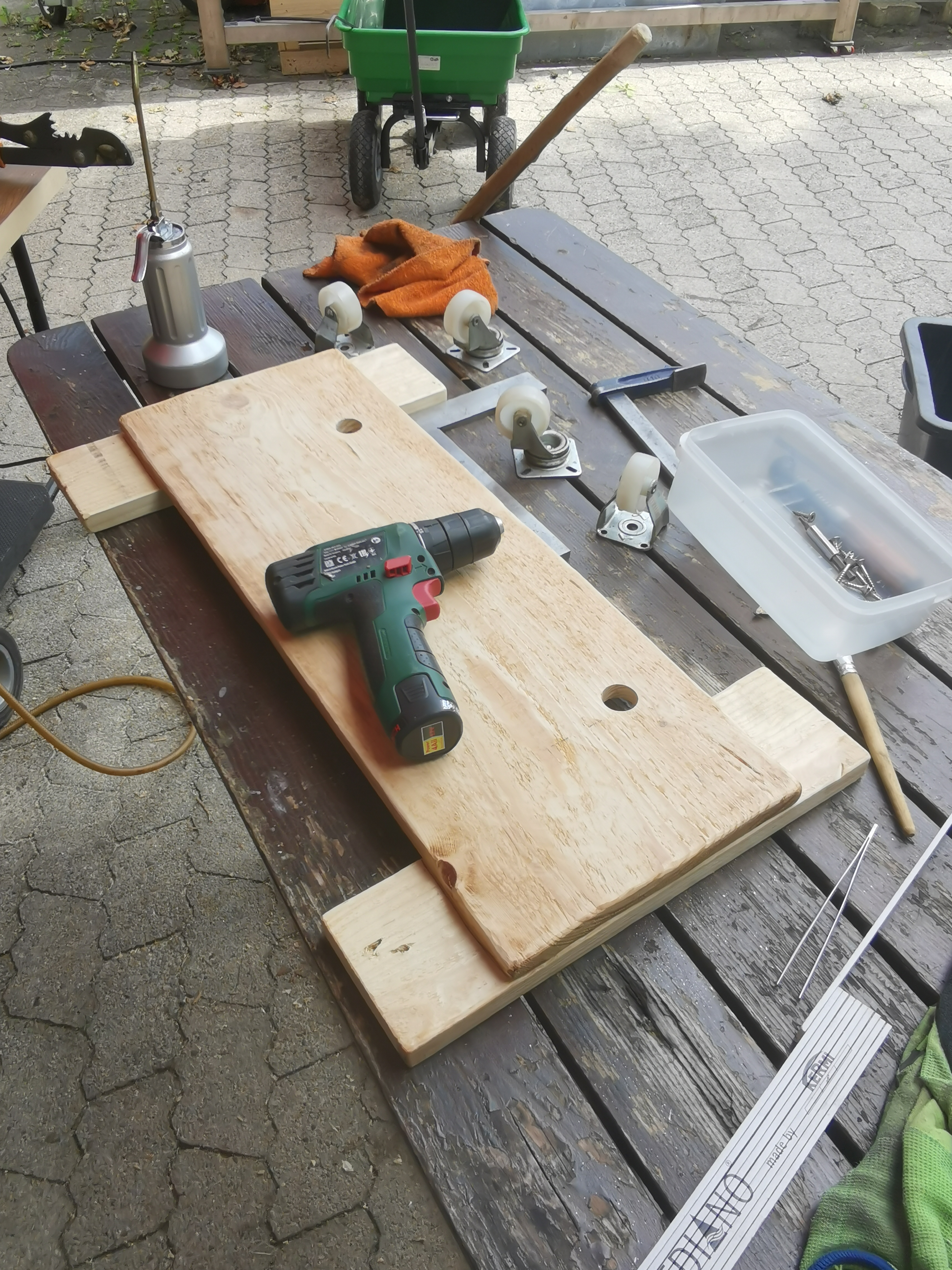

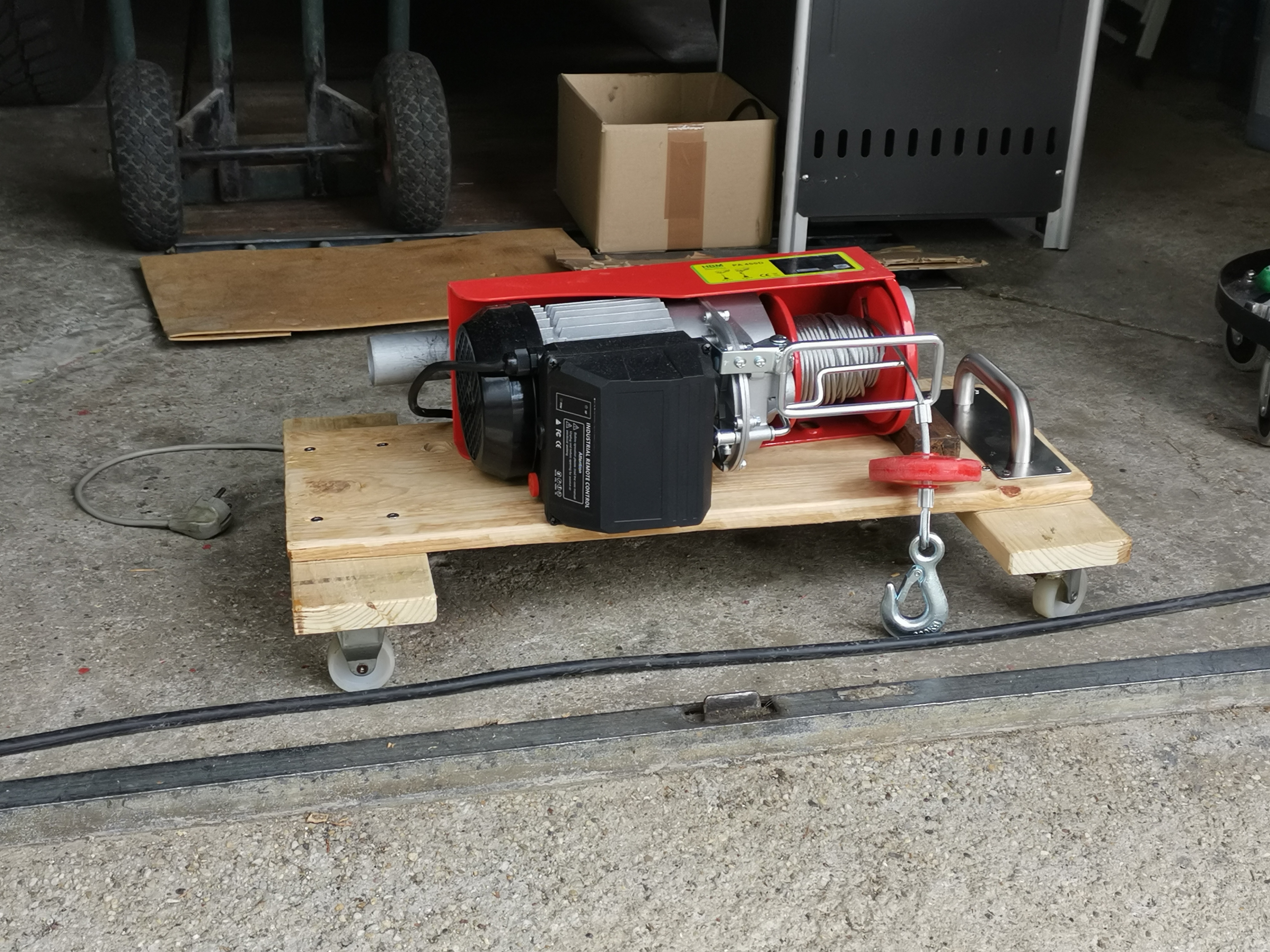

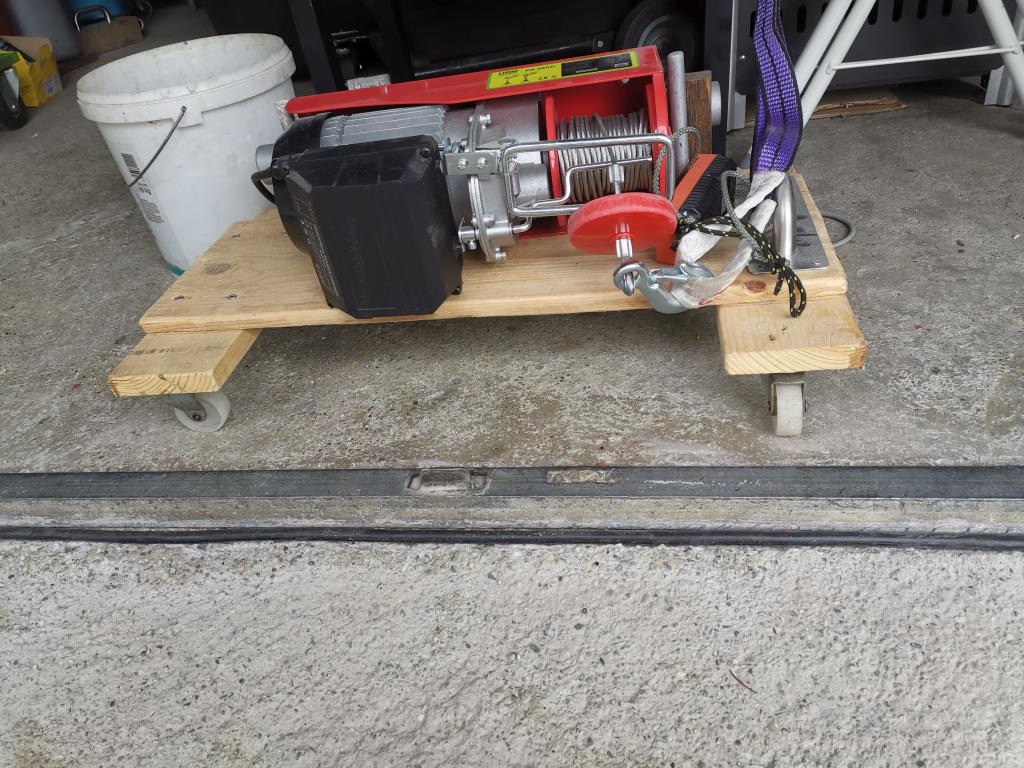

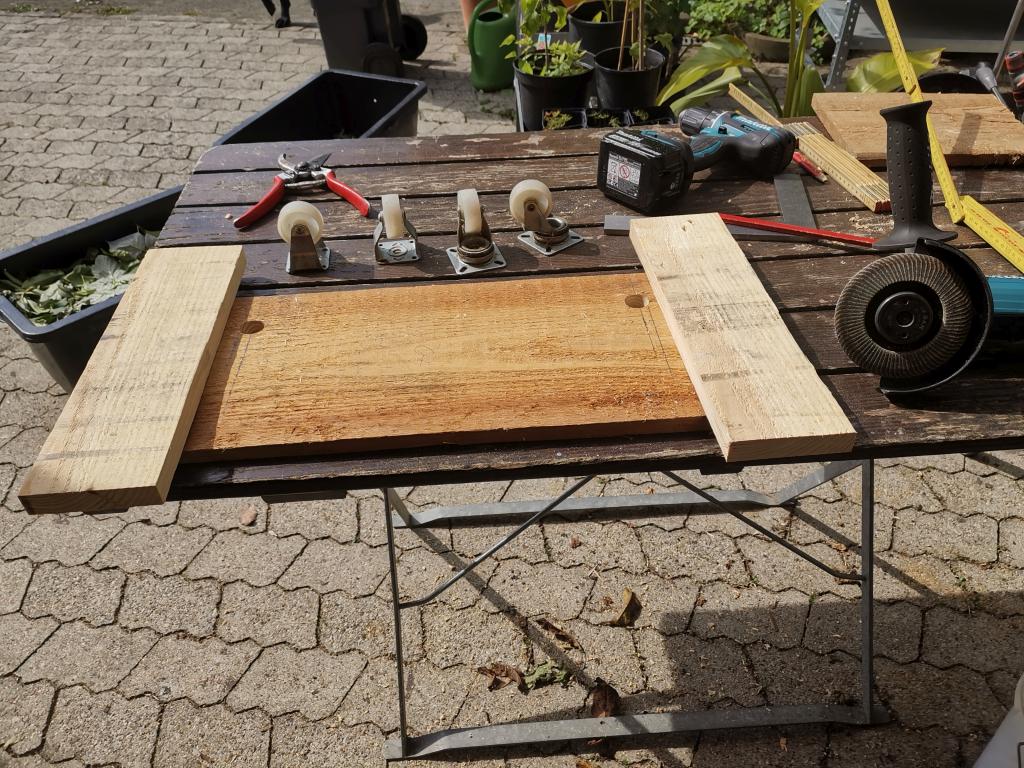

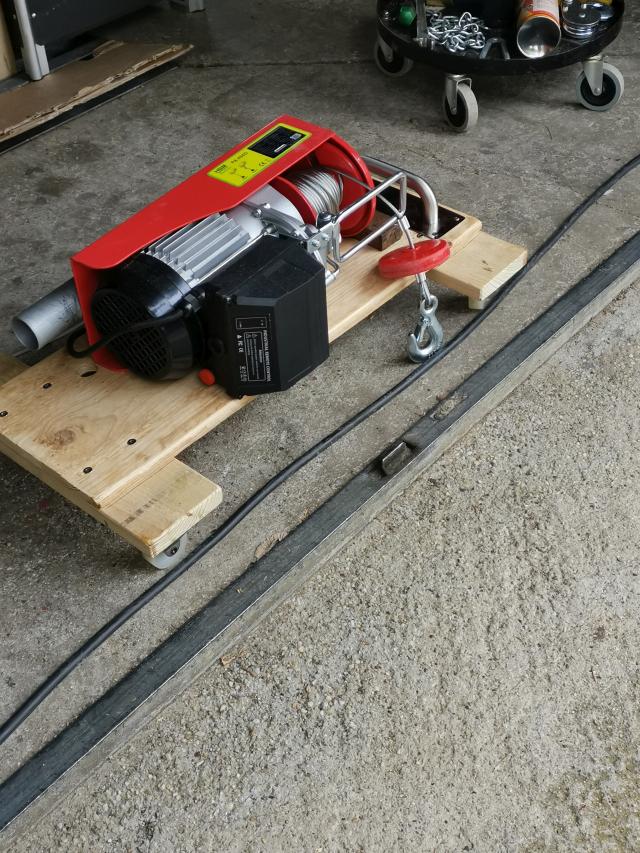

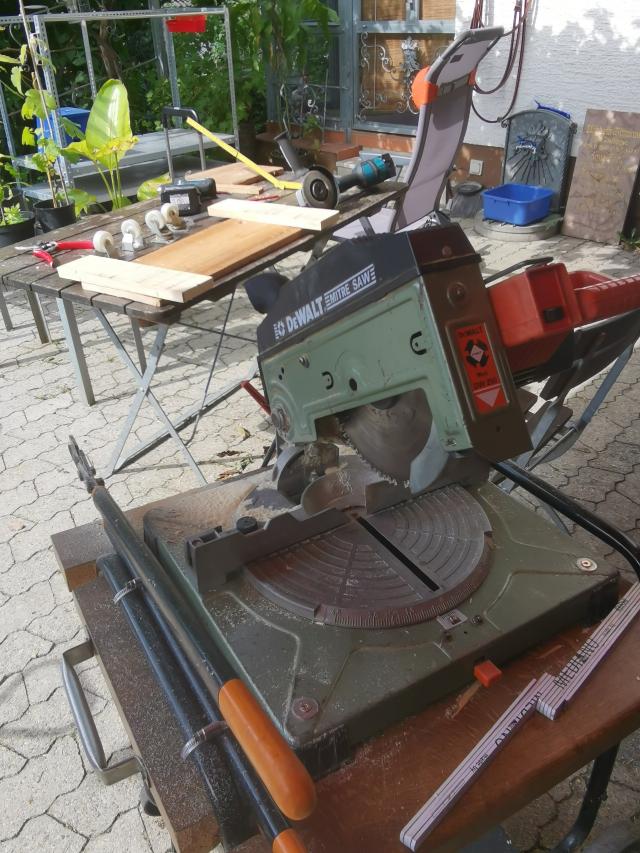

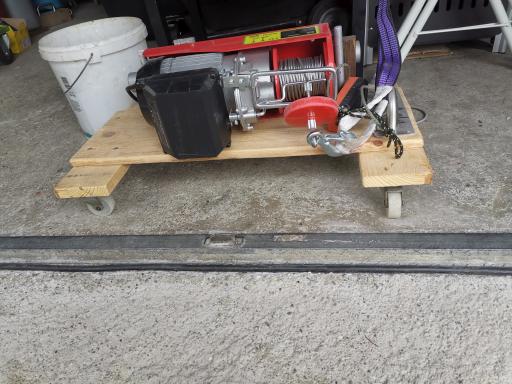

6. Seilwinde mobil: Man muss nur die zwei Stangen aus den Löchern herausziehen und kann die Seilwinde wegschieben. Für die Seilwinde baute ich dann ein Wagerl aus Palettenbretter mit zwei Bock- und 2 Gelenkrollen. Die zwei Löcher im Bodenbrett machte ich mit einem Forsterbohrer.

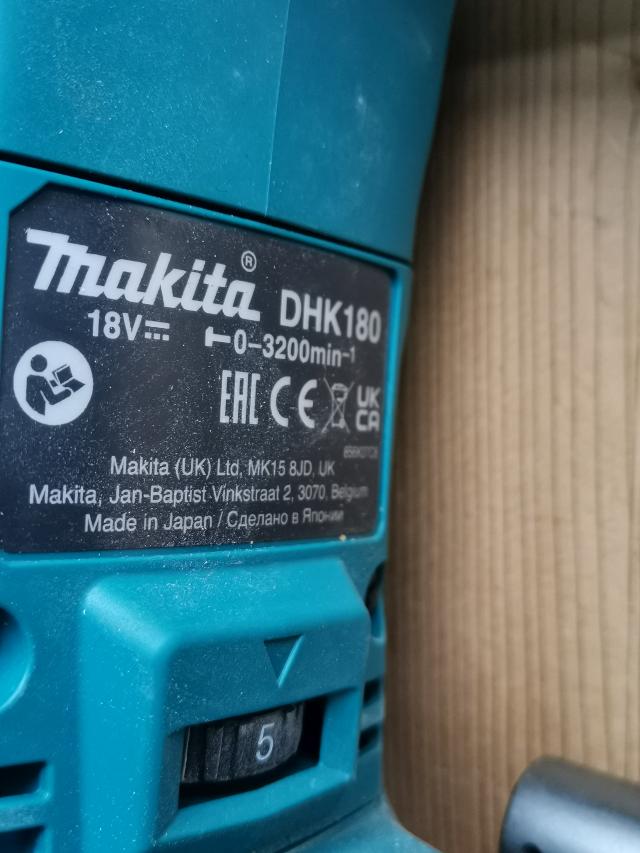

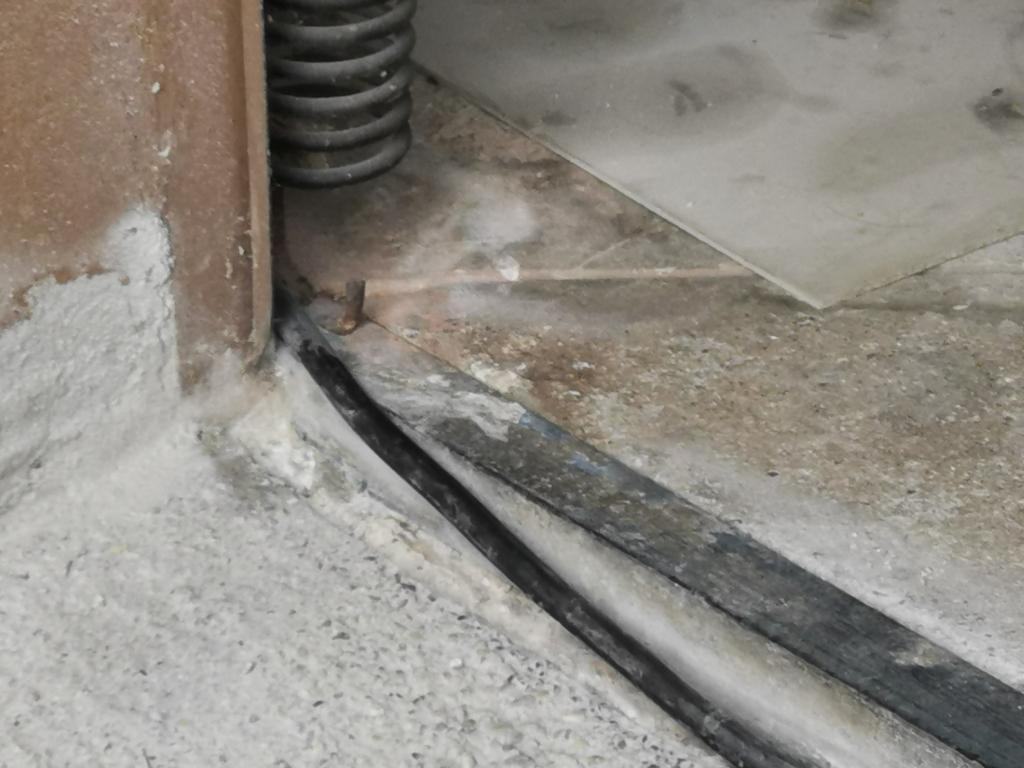

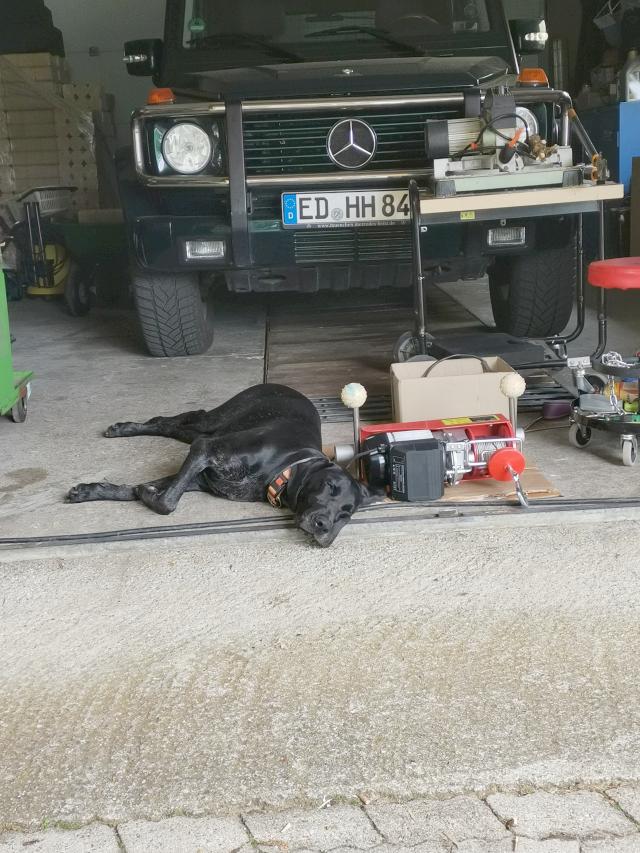

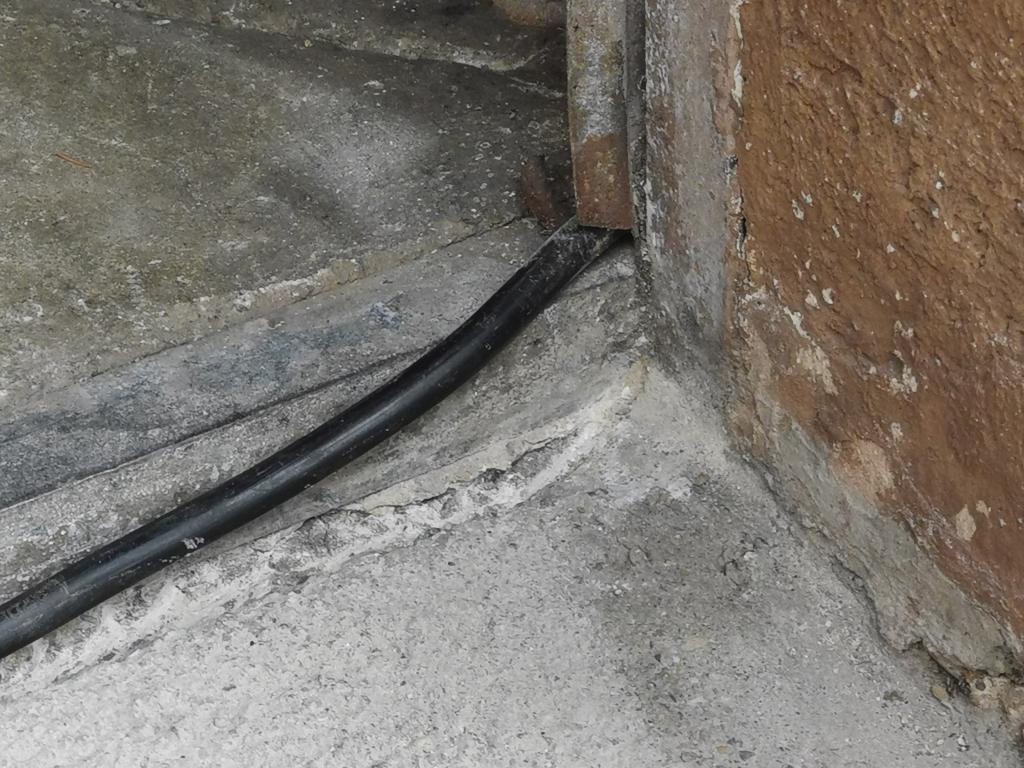

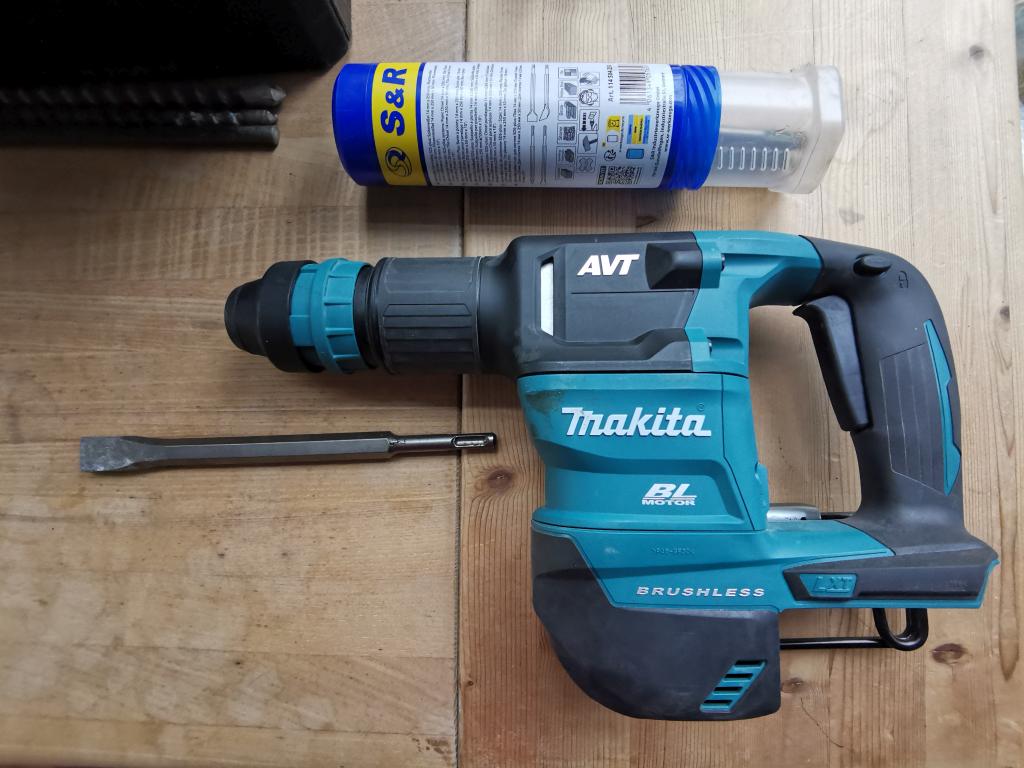

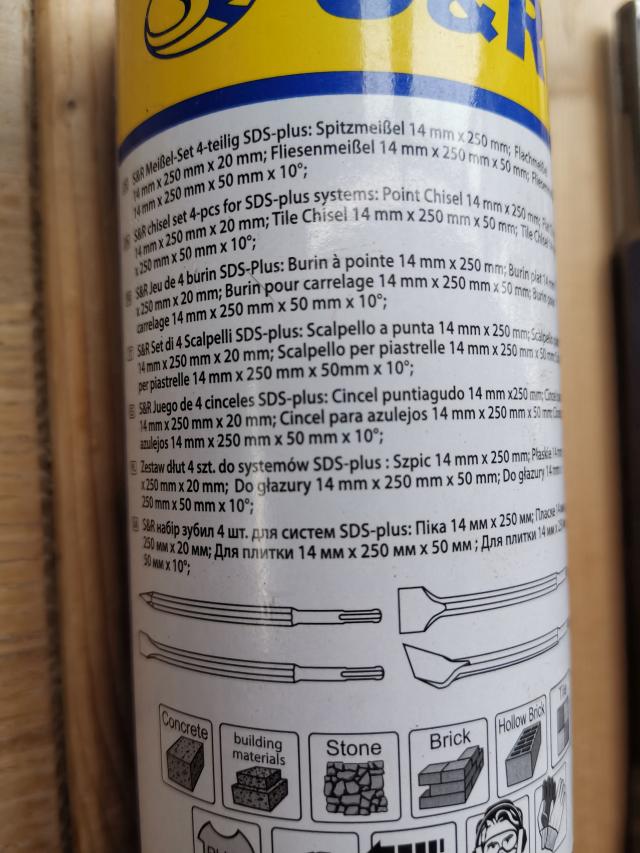

Vor der Seilwinde und der Garagentür-Metall-Bodenkante lag provisorisch das 230V-Erdkabel von der Solaranlage auf dem Minicarport. An der Außenseite der Garagenunterkante stemmte ich mit meinem Makita Meißelhammer DHK180 SDS-Plus mit dem schmalen Flachmeißel einen Kanal für das Erdkabel in die schräge Betonfläche der Einfahrt. Die hatte ich bei der Absenkung des Pflasters am Vorplatz betoniert. An den beiden Ecken muss noch Platz für das Kabel gemeißelt werden.

7. Erster Einsatz: 23.08.2025 mit 1000 kg Holzbriketts: In der Garage stand seit 2024 eine Palette mit 1000kg Holzbriketts. Nun konnte ich am 23.08.2025 mit meinem grünen Transportwagerl zum ersten Mal jeweils 50 kg Briketts mit der Seilwinde die Schräge herunter rollen lassen. Der Bericht ist hier: 2025-garten-august.htm#b41

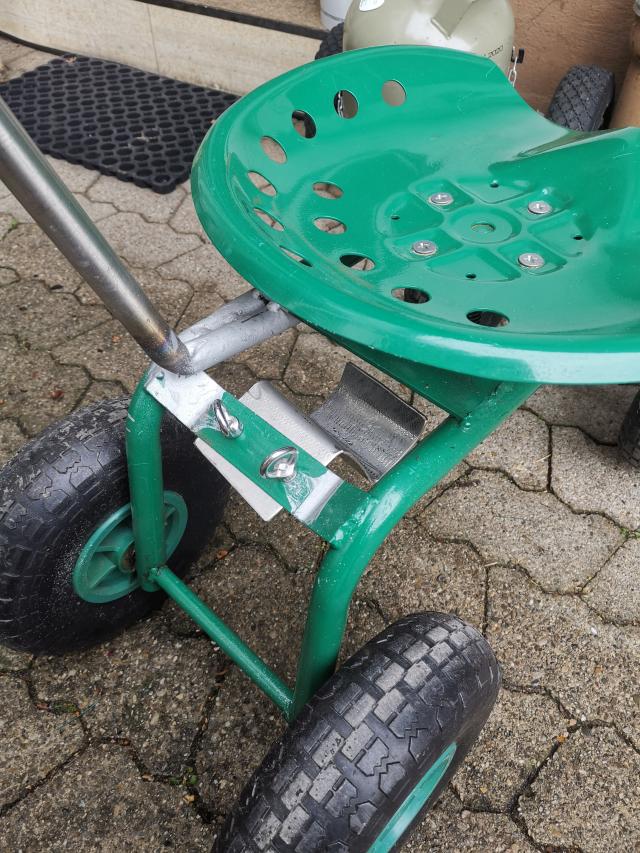

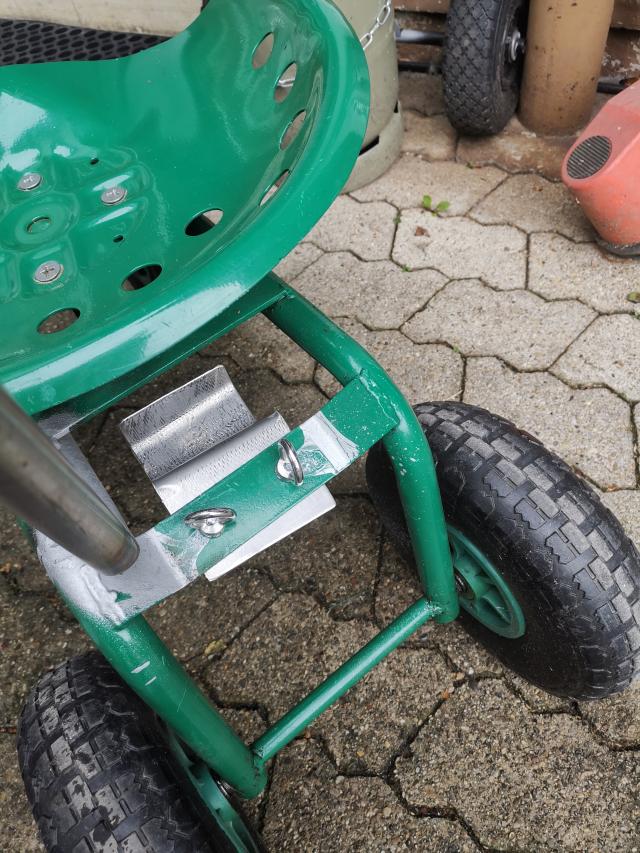

8. Sitzwagerl für die Schrägabfahrt: An meinem "Gartentraktor", das Sitzwagerl, hatte ich einen breiten Seilhaken aus 3 mm V2A angebaut. Die zwei Löcher für die Schrauben waren auf beiden Seiten schon vorhanden. Ich verwendete nun zwei Schraubösen M6. Die Seilwinde hält das Wagerl mit mir problemlos auf dem schrägen Pflaster. Den Seilhaken versetzte ich dann auf die andere Seite mit der Lenkstange.
