1. Spur-Lenkstangenabzieher:
1.1 größerer Spur-Lenkstangenabzieher:
1.2 Abzieher für SL, Typ 230:
2. verbogene Spezialschlüssel:

3. Klauenschlüssel für Radlagermutter;
4.1 Stecknuss für Einspritzdüsen:
4.2 Stecknuss für Ventileinsatz Einspritzpumpe:
5. Bremsenschlüssel Mercedes:
6. Bremssattelschrauben:

7. M12-Innenvielzahn-Zylinderkopf:
8. Innensechskant lang - Zylinderkopf:
9. Ventil-Einstellschlüssel:
10. Nutmutternschlüssel Hinterachswelle:
11. Abzieher Radlager von Snap-on:

11a. Abzieher Scheibenwischerarm:
12.1 Innenabzieher Kegelrollenlager Achsschenkel:
12.2 Abzieher für Abstandsring Kurbelwelle 460:
13. Unmögliche Schraubenkopfformen:
14. Schlagauszieher:


Meine beste Handwaschpaste (ohne Sägemehl, auch Fleckenentfernung, Harzlösend!) in der Tube für unterwegs
oder im Kübel oder Handspender: Pevastar Fa. Paul Voormann
Handwaschpaste
Werkzeug-Firmen:
- ehemals Friweg, jetzt hansewerkzeug.shop
- Heyco: www.heyco.de
- Hazet: www.hazet.de
- Gedore: www.gedore.de
- KS-Tools: www.ks-tools.de
- Contorion: www.contorion.de
Übersicht:

Die Werkzeug-Preise waren auf der Preis-CD enthalten, siehe hier

ET-Preisliste Nr. 69, 1/2015, Bestell-Nr. HLI0000002445
ET-Preisliste Nr. 70, 1/2016, Bestell-Nr. HLI0000002447
ET-Preisliste Nr. 72, 1/2018, Bestell-Nr. HLI0000002440
Abzieher Abzieher verbogene Schlüssel verbogener Schlüssel 240 GD: Klauenschlüssel mit Mutter Bremsenschlüssel Einspritzdüsen-Stecknuß gekürzte Stecknüsse
Spurstangen
abzieher Hazet
. verbogene
Schlüssel
Spezial
-Werkzeug
Klauenschlüssel
240GD
Bremsenschlüssel Einspritzdüsen-
Stecknuß
Spezial-Werkzeug
Ratschenschlüssel M12 Innenvielzahn/Zylinderkopf 6 mm Innensechskant lang /Zylinderkopf Ventileinstell-Schlüssel Werkzeug für Nutmutter Abzieher Radlager Einbauwerkzeug Einbauwerkzeug
Ratschen
schlüssel
Zylinderkopf-M12
-Innenvielzahn
Zylinderkopf-
6mm-Innen
sechskant
Ventil-Einstell
schlüssel
Nutmutter-
Schlüssel
Eigenbau
Abzieher Radlager
von Snap-on
Tool für Feststell
bremse:
Andrückfedern
der Bremsbacken
Einbauwerkzeug Einbauwerkzeug Einbauwerkzeug
Einbauwerkzeug
Bremsenfedern
W116589016200 Torx-Einsatz 50

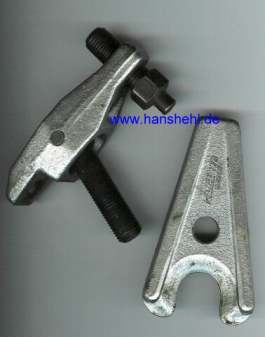

1. Spur-Lenkstangenabzieher: top

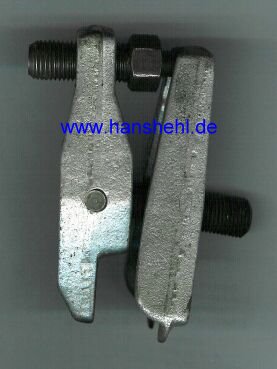

Zum Ausbau der Lenk- und Spurstange verwende ich den Abzieher Nr. 779 von Hazet.
2021 gibt es den Nachfolger-Abzieher Nr. 1790-4

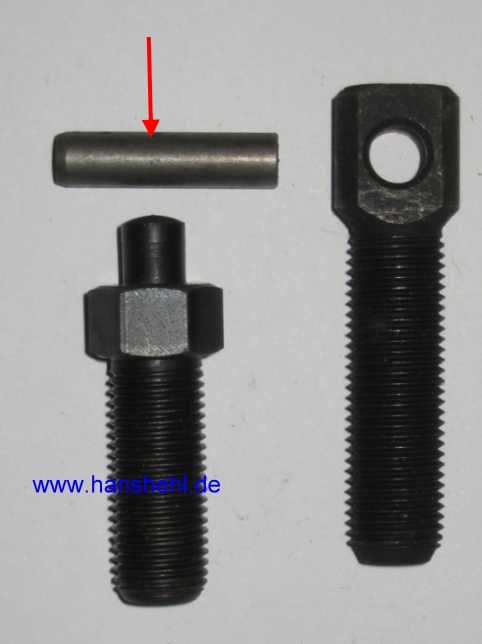

preiswerter Ersatz des Scherstiftes: Zylinderpassstift, DIN 6325,
gehärtet u. geschliffen, 8*33 mm, Schrauben-Preisinger in München oder
Fa. Wegertseder.
Abzieher Hazet 779 Abzieher Lenkstange
Eines sollte man nicht machen: mit dem Hammer auf den Gewindekopf der Spurstange schlagen. Er wird dadurch gestaucht,
das Gewinde beschädigt und die Kegelfläche verändert. Wichtig: beim Zusammenbau hauchdünn fetten und falls Rost vorhanden
war, vorher mit feinem Schleifpapier wieder glätten.
1.1. größerer Abzieher: top

Für die größeren Lenk- und Spurstangen hatte ich den Abzieher 779-2.
Abzieher Hazet 779-2 Lenkstange
1.2 Abzieher SL Typ 230: top

Für das Gelenk am Federbein und für die Trag- und Führungsgelenke an der
Vierlenker-Vorderachse beim SL gibt es von Mercedes die passenden Abzieher.

Die M14- und M10-Gewindezapfen der Kugelgelenke werden mittels Druckstück beim Abpressen geschützt,
da sie oben einen Innensechskant besitzen. Abzieher W230589003300, Druckstück W140589006300
Federbein VA Abzieher Federbein Abzieher
2. Spezialschlüssel: top

Immer wieder höre ich, dass man an bestimmte Schrauben fast nicht hinkommt, ohne andere Teile abzubauen.

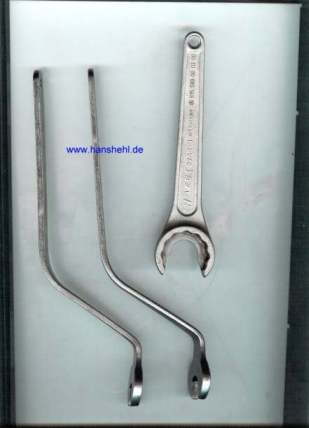

Meine Problemlösung besteht darin, mir die Schlüssel entsprechend zu biegen. Dies geht jedoch nicht kalt, da der Stahl
dann bricht. Aber mit einer Gaslötlampe oder mit dem Schweißbrenner kann ein Ringschlüssel an der Biegestelle
rotglühend erhitzt werden. Die Härte reicht nach dem Abkühlen noch immer aus. Mit der Zeit kommt so ein ganzes Sortiment zusammen.

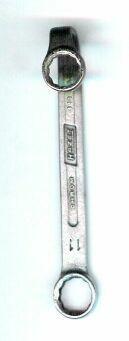

verbogene Schlüssel
3. Klauenschlüssel für alte und neue Radlagermuttern (Nutmuttern):

Es gibt drei verschiedene Klauenschlüssel für die drei verschiedenen Nutmuttern:

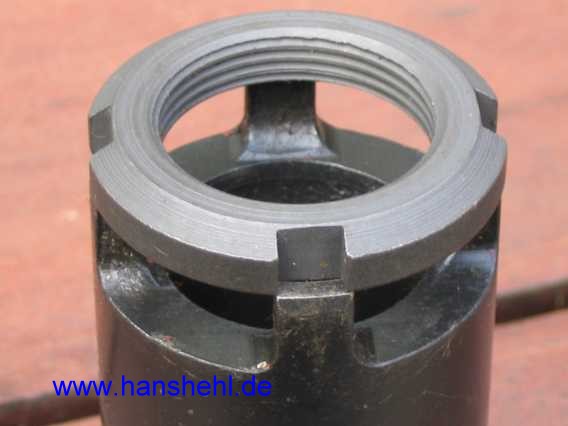

3.1. alt: top

Für die Radlagermutter (alte Ausführung A4609900160, M26x1,5,
Nutbreite 8 mm x 3mm, 42 mm Außendurchmesser) an der Vorderachse
benötigt man einen speziellen Klauenschlüssel mit vier Zapfen.
240 GD: Klauenschlüssel mit Mutter Radlagermutter Radlagermutter Radlagermutter

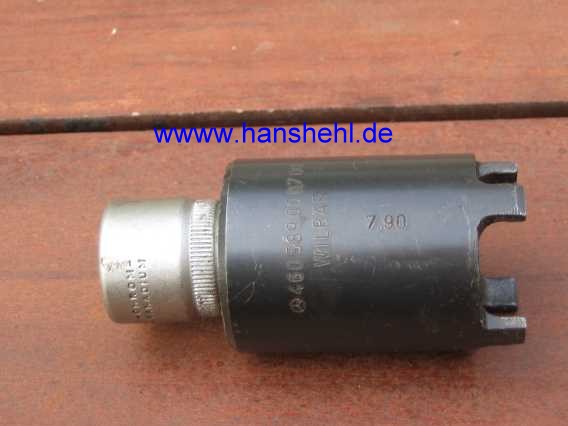

Der Nutmutter-Klauenschlüssel hat die Nummer W460589000700.

Die alte Nutmutter ist beidseitig abgeschrägt, Nutbreite 8,5mm, Innendurchmesser: 24,5mm - Außendurchmesser: 42,2 mm.
3.2. neue Nutmutter: top

Die Nachfolger-Nutmutter (A4609900260) ist einseitig abgeschrägt, Nutbreite 6,5 mm, gleicher
Innendurchmesser: 24,5 mm - Außendurchmesser: 40,0 mm. Sie passt nicht mehr zum alten Nut-Schlüssel.
Der neue Klauenschlüssel hat die Nummer W460589020700.
links neue Mutter 460/240GD, rechts alte Radlagermutter

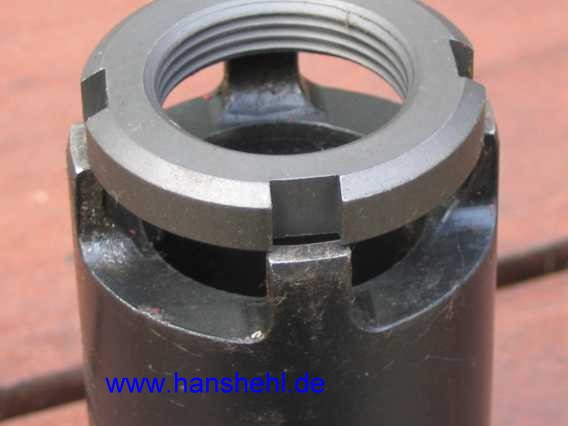

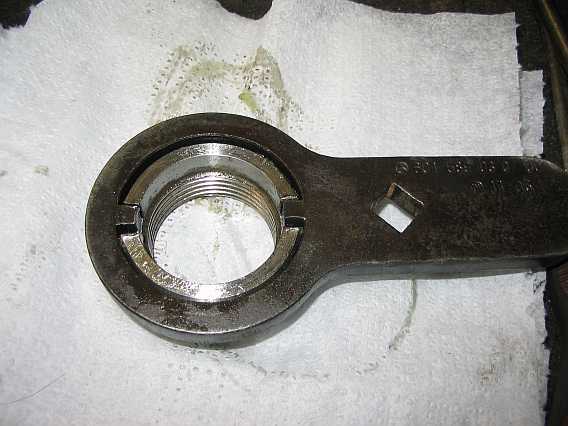

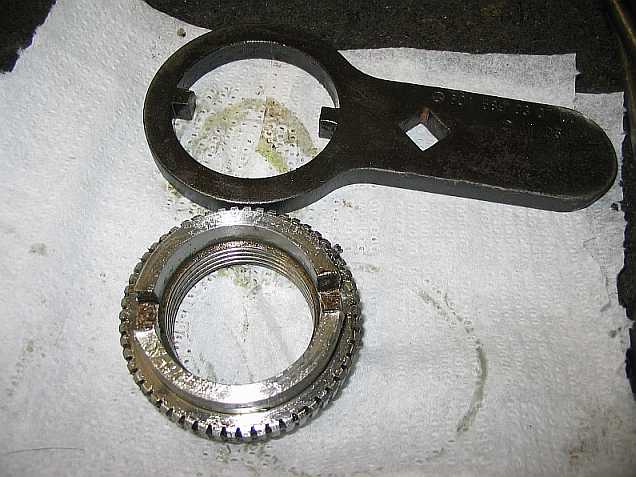

3.3. Radlagermutter: top

Die Mutter (N070852030000) ist ebenfalls einseitig abgeschrägt, Zapfenbreite 6,5 mm,
Innendurchmesser: 28,5 mm - Außendurchmesser: 44 mm, dazu passt der Klauenschlüssel W463589000700.

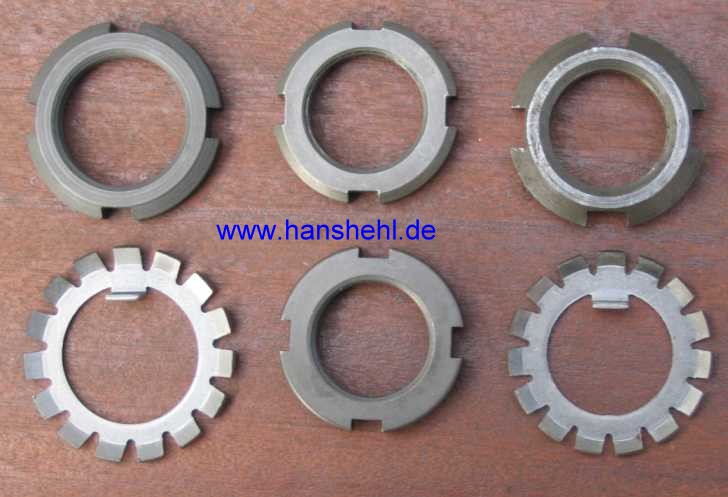

3 Nutmuttern Radlagermutter
Hier sind einige Teile zusammen gelegt. Radlagermutter

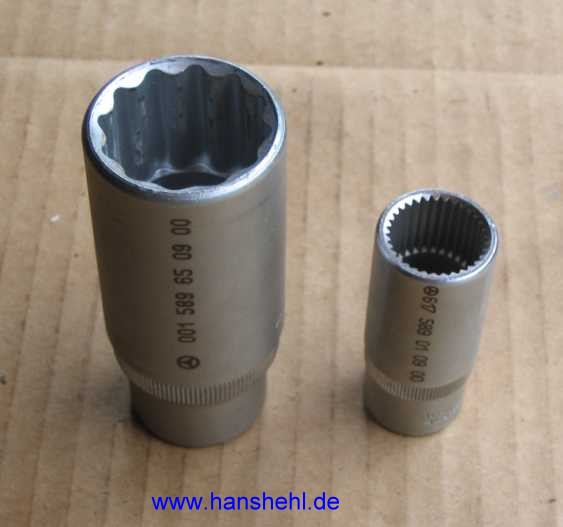

4.1 Stecknuss (27) für Einspritzdüsen: top

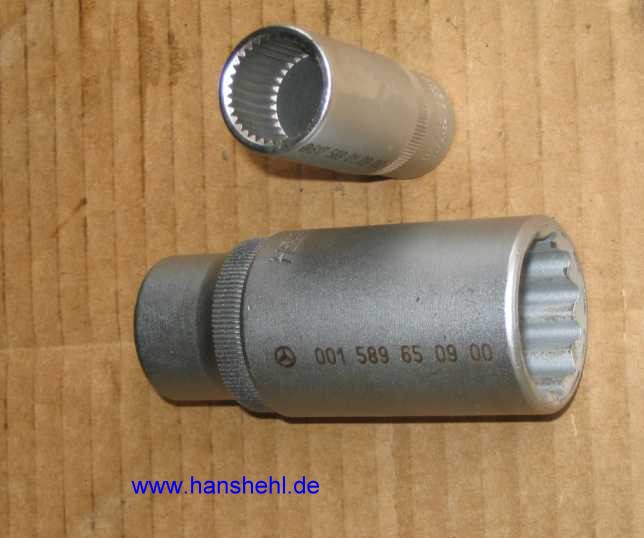

Für die Einspritzdüsen gibt es einen speziellen Einsatz, eine verlängerte 27er Stecknuss, entweder von Hazet Nr.
4555N oder von Mercedes, Nr. W001589650900.
Einspritzdüsen-Stecknuß
4.2 Rohranschluss-Steckeinsatz Einspritzpumpe: top

Zum Lösen des Rohranschlusses an der Einspritzpumpe benötigt man einen Vielzahn-Steckeinsatz 17 x 20, W617589010900 oder von Hazet: Nr. 4556
Werkzeug Werkzeug
5. Bremsenschlüssel für Mercedes 230: top

Für die Bremsleitungen gibt es von HAZET oder GEDORE
spezielle Schlüssel, die besser geeignet sind als Gabelschlüssel. Der große Schlüssel ist für den Sechskant (17er) am
Bremsschlauch, der kleine für die Bremsleitungsmutter.
Bremsenschlüssel

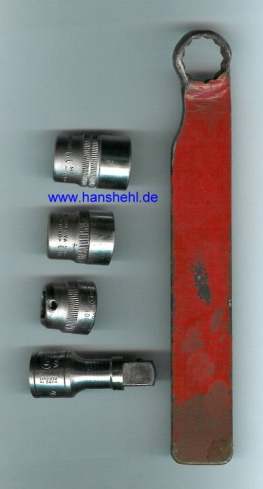

6. Steckeinsätze für Bremssattel-Schrauben: top

Man kann z.B. eine 19er Stecknuss auf verschiedene Längen kürzen. Manm benötigt auch manchmal auch
einn Hebelringschlüssel, an den eine Verlängerung angesetzt werden kann, den man sich selbst baut.

Daten: Sicherungsschraube, obere Schraube, Festigkeit 10.9, M 14 x 1,5 - Anzugs-Drehmoment: 190 - 220 Nm, z.B. A4609900101
Pass-Schraube, untere Schraube, Festigkeit 10.9, M 16 x 1,5 - Anzugs-Drehmoment: 250 - 280 Nm, z.B. A4604210271.
Sicherungs- und Passschraube gekürzte Stecknüsse

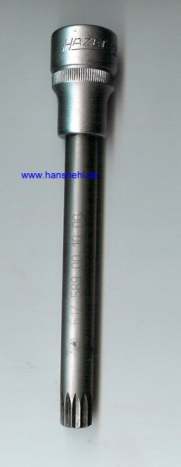

7. M12-Innenvielzahn-Steckeinsatz für Zylinderkopfschrauben: top

Für Zylinderkopfschrauben (M12) benötigt man einen langen Innenvielzahn-Steckeinsatz von z.B. Hazet Nr. 990, M12 SLg oder von Mercedes: Nr. W 617589001000 .
M12 Innenvielzahn/Zylinderkopf
8. 6mm-Innensechskant-Steckeinsatz für Zylinderkopfschrauben: top

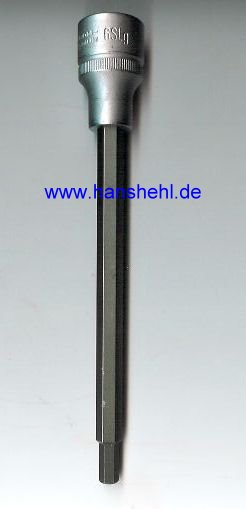

Es wird für M 8 - Inbusschrauben ein langer 6 mm Innensechskant-Inbus-Einsatz benötigt, z.B. von Hazet
Nr. 986, 6SLg. Ein Magnetisieren des Werkzeugs (mehrmaliges Entlangstreichen mit einem Magneten) empfiehlt sich,
dann bleiben die Schrauben am Einsatz hängen.
M12 Innenvielzahn/Zylinderkopf
9. Ventil-Einstellschlüssel: top

Vorteilhaft sind Spezialschlüssel von Hazet oder von Mercedes. Benötigt werden meistens zwei gebogene Einstellschlüssel
14 mm, Hazet: Nr. 2769 oder M;ercedes: W615589000100 - und einen Festhalteschlüssel 30 mm, Hazet: Nr. 2769-3 oder
Mercedes: W615589000300 . Manchmal sind die Schlüssel im Autoteilecenter billiger).
Ventileinstell-Schlüssel

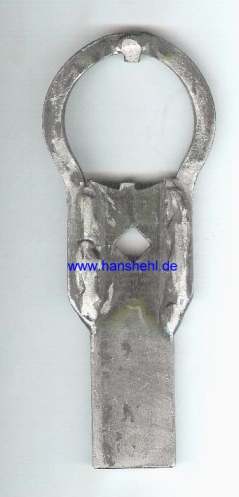

10. Nutmutter-Schlüssel: Hinterachswelle top

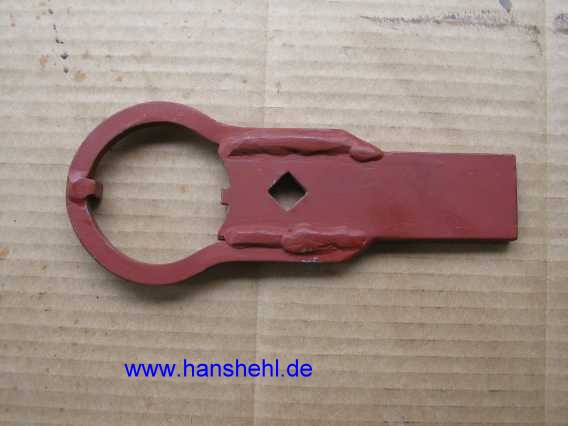

Den Schlüssel (W460589010700) für die Nutmutter baute ich mal selber. Zwei
Punkte erscheinen mir wichtig: Erstens muß der selber gebaute stärker sein, da ich nicht den Werkzeugstahl habe und dann
muß er entsprechend gehärtet/angelassen werden. Der Griff besteht aus 10 mm starkem Material, ebenso der Ring.
Die Nut am Griff ist aus dem Vollen gefeilt, die obere Nut eingesetzt.
Werkzeug für Nutmutter
4.1 Steckachse mit ABS: top

Hilfreich ist der Schlüssel W6015890307(00) oder der alte Klauenschlüssel W4605890107(00).
Werkzeug für Nutmutter Werkzeug für Nutmutter
11. Abzieher Radlager Hinterachswelle: top

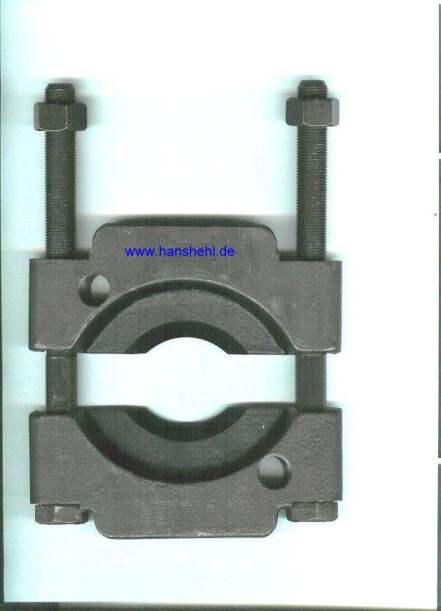

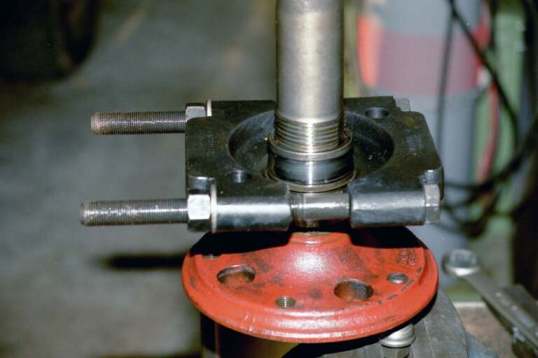

Manchmal benötigt man einen speziellen Abzieher, z.B. von Snap-on Nr. CJ951 (Snap-on-Vertretung)
Abzieher Radlager von Snap-on Abzieher von Snap-on
11a. Abzieher Scheibenwischerarm: top

Die Scheibenwischerarme sitzen oft recht fest auf der Kerbverzahnung der Scheibenwischerachse. Mit einem
kleinen Abzieher zieht man sie problemlos ab. Er wird auch beim inneren Gestänge der Scheibenwischerachsen benötigt.
Abzieher

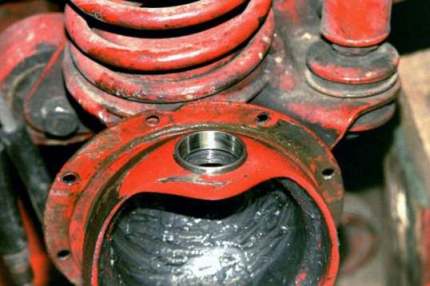

12.1 Innenabzieher Kegelrollenlager Achsschenkel: top

Die äußere Lagerschale kann man mit einem Dorn aus dem Achsgehäuse herausklopfen oder mit einem Innenabzieher z.B.
von Nexus ausziehen. Mit der Sechskantschraube wird der Abzieher gespreizt, bis er unter der Lagerschale festsitzt.
Mit einem Gegenstück oder mit einem Schlagauszieher zieht man die alte Lagerschale heraus.
Innenabzieher Lagerschale
Mit einem Innenabzieher, z.B. von Mercedes, kann man z.B. bei einer Achse die Kegelrollenlagerschalen der Achsschenkel
oder den Dichtring und die Büchse heraus ziehen. Auszieher: W000589293300, Stütze W000589343300. Bei der Stütze ist auch ein
Adapter für das kleinere Gewinde meines Nexus-Abziehers dabei.
280ge 280ge 280ge
12.2 Abzieher für Abstandsringe: top

Zum Ausbau des Abstandsringes A1100310051 an der Kurbelwelle braucht man einen speziellen Abzieher W102589003300 (alte Nummer: 616589003300).
280ge 280ge
Motortypen:

Der Abzieher ist für folgende Motoren geeignet: WS03.00-P-0009B vom 13.08.1992, Stand: 20.05.2016:
M102.92 /93 /96 /97 /98 /99 - M110.92 /98 /99 - M115.97 - 602.93 /94 - M615 - M616 -M617.91 /95
280ge
13. Unmögliche Schrauben (Sicherheitsschrauben): top

Manche Entwickler wollen nicht, dass man ihre Entwicklung zerlegen und reparieren kann. Sie schützen ihr Gerät mit
unmöglichen Kopfformen der Schrauben. Aber auch dagegen gibt es ein Mittelchen, zahlreiche verschiedene Steckeinsätze!
Unmögliche Einsätze
14. Schlagauszieher: top

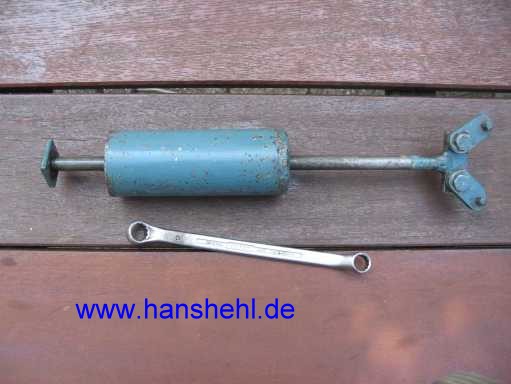

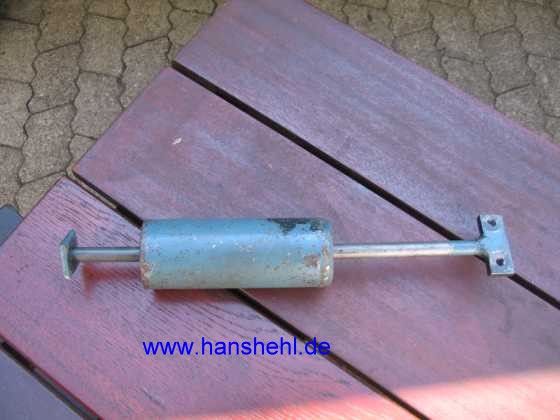

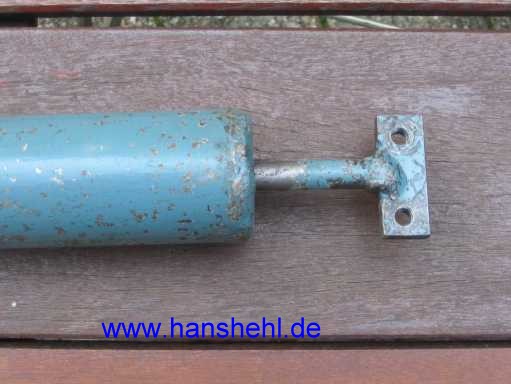

Einen Schlagauszieher, z.B. für Bremsklötze kann man auch selber bauen. Walzen aus z.B. Bierkasten-Transportbändern
findet man im Schrott. Das Rohr mit 5mm Wandstärke kann je nach Bedarf verschieden lang sein.
An beiden Enden wird ein Deckel aufgeschweißt und durchbohrt. Eine 10 mm Eisenstange erhält an einem Ende einen Anschlag.
Ich habe vorne ein T-Stück mit zwei M8-Gewinden angeschweißt und da kann man die verschiedensten Adapter dranbauen.
Oft genügt aber auch eine Kante des T-Stückes.
Schlagauszieher Schlagauszieher Schlagauszieher
zu Werkzeug Teil 2
