Teil 2: Werkzeug Mercedes Typ 230, 460, 461, 463
15. Schlauchklemmen:
16. Bremskolbendrücker:
17. Messgeräte:
18. Zange für Sicherungsring Gelenk Vorderachse:
19. 12-Volt-Schlagschrauber bis 340 Nm:

19.1 Pneumatik-Ratschenschlagschrauber Hazet 9022 SR-1:
19.2 Schlagschrauber Hazet 9012-1 SPC:
19.3 Reifenfüll-Messgerät Hazet 9041-1:
20. versch. Werkzeuge:
20.1 Steckwerkzeuge:

21. Werkzeug für Differenzialgehäuse (Spreitzer):
22. Arbeitshandschuhe:
23. Autopolitur Hartglanz 1Z = NextZett:
24. Ölfilterschlüssel Hazet 2169:
25. Schweißpunktfräser Hazet:

26. Rollbrett:
27. Shore-Härte messen:
15. Schlauchklemmen: top

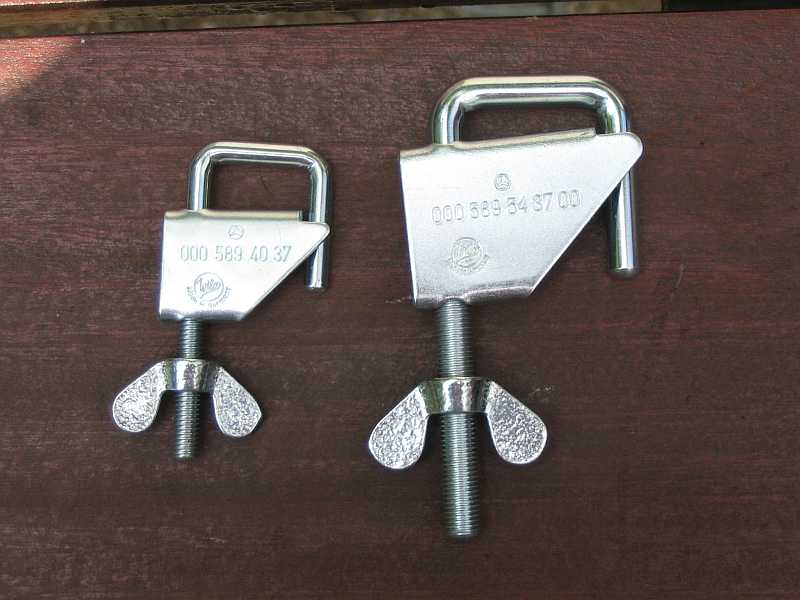

Zum Abklemmen kleinerer Schläuche (z.B. Benzinschlauch) gibt es bei Mercedes
zwei verschieden große Schlauchklemmen: W000589403700 klein und W000589543700.
Im Zubehörhandel gibt es Schlauchzangen für Kühlerschläuche
(problematisch bei alten Schläuchen).
Schlauchklemmen Schlauchklemmen
16. Bremskolben zurück drücken: top

Die Bremskolben der Scheibenbremse sollte man nicht mit dem Schraubenzieher zurück drücken. Von Mercedes und Hazet gibt es

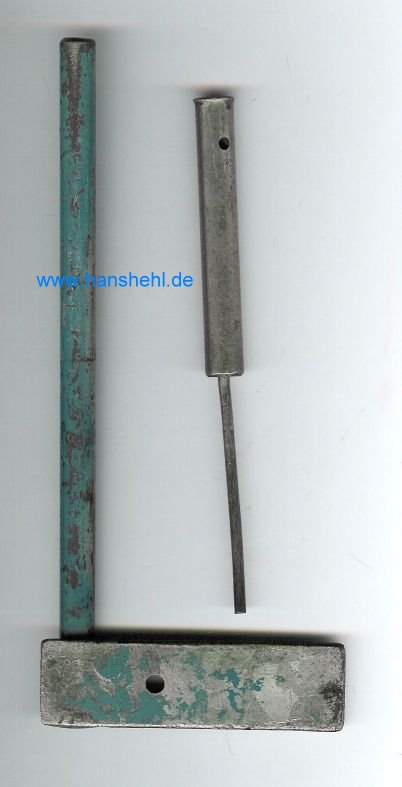

Werkzeuge zum Zurückdrücken der Bremskolben. Sowas kann man sich leicht selber bauen: ein kleiner Hebel aus einem Rund-
und einem Flacheisen. Abmessungen: Rundeisen 1,2 x 23 cm, Flacheisen: 10 x 3 x 0,5 cm.

Das flache Teil wird zwischen Bremsscheibe und Bremskolben geschoben (siehe auch Tipp13.htm)
und dann mit dem Stiel seitlich gekippt. Damit wird der Bremskolben parallel zurückgeschoben und verkantet nicht.

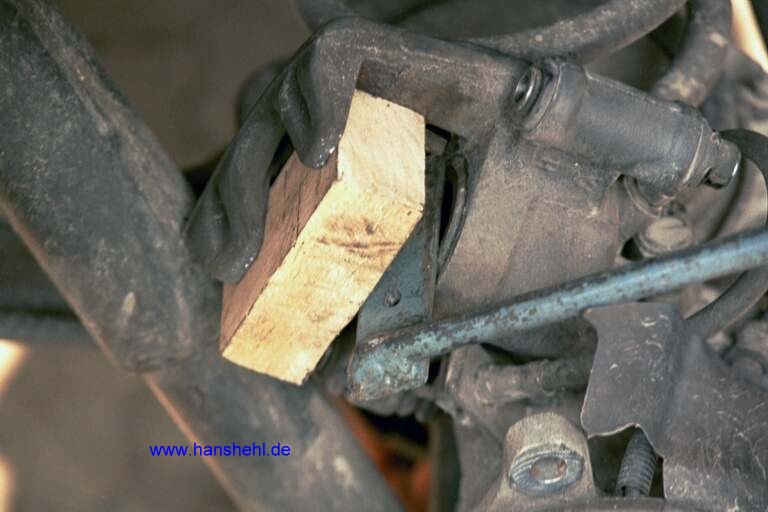

Manchmal muß man einen Holzklotz dazwischen klemmen wie beim 270 CDI (Bremse hinten).
Werkzeug Bremsenkolben
17. Messwerkzeuge: top

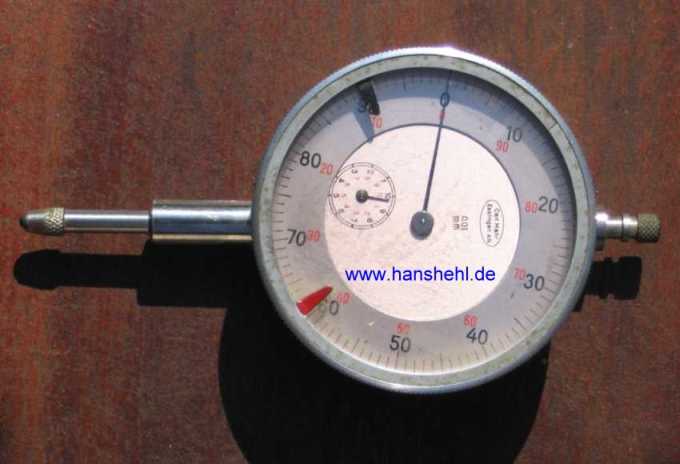

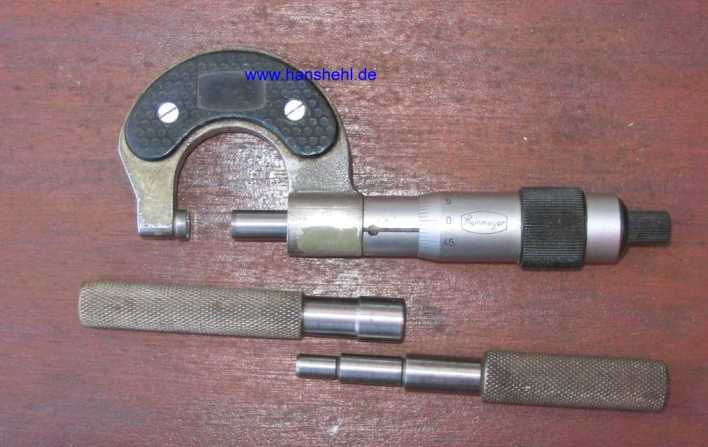

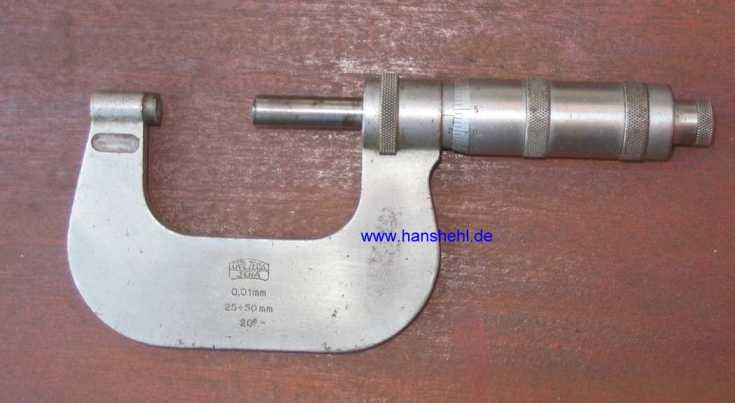

Möchte man z.B. ein Zahnradflankenspiel am Differenzial einstellen, benötigt man auch Feinmesswerkzeuge.
Mit einem Mikrometer kann auch der Bremsscheibenverschleiß ermittelt werden. Zur Kontrolle der Messgeräte gibt
es Prüfdorne, z.B. 12,2 mm H11.
Werkzeug Werkzeug Werkzeug

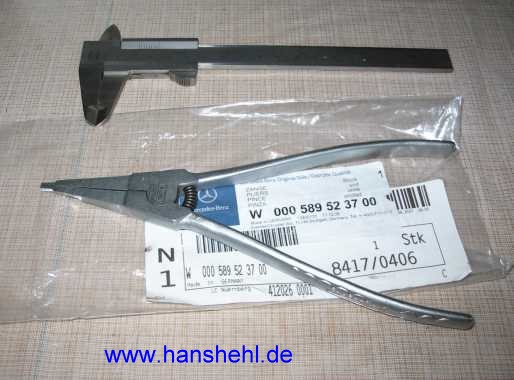

18. Zange für Sicherungsring Homokinet: top

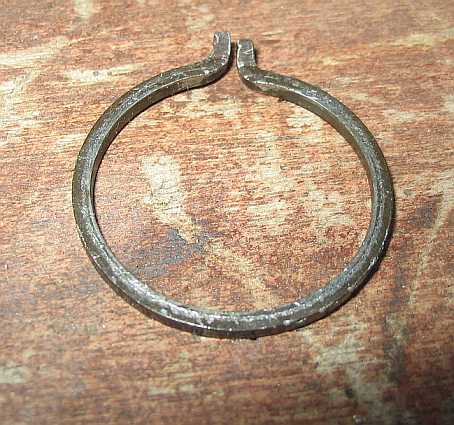

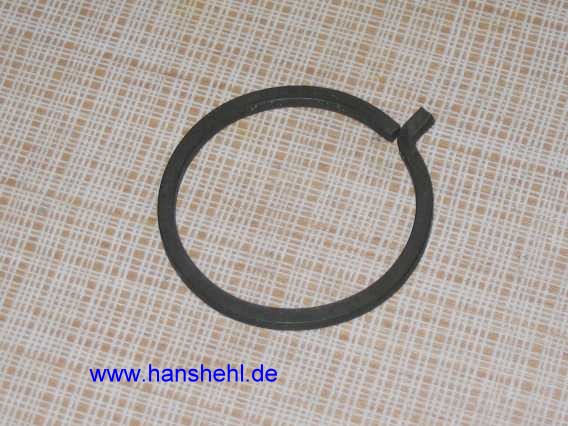

Für den Sicherungsring (links neu, rechts alt) beim Homokinet gibt es von Mercedes eine spezielle Zange: W000589523700
oder von Hazet Nr. 1847-3. Weitere Hinweise: siehe Tipp 21b Gummimanschette erneuern
und Tipp 100: Gleichlaufgelenk erneuern.
Zange Sicherungsring Sicherung alt Zange Sicherungsring

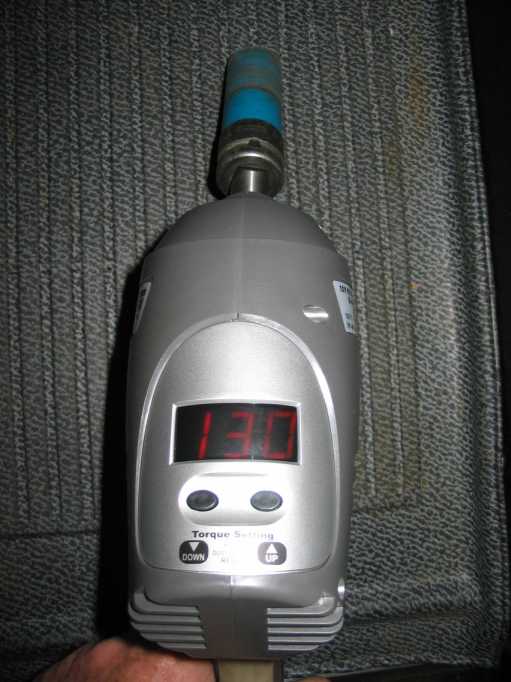

19. Schlagschrauber 12 Volt: bis 340 Nm: top

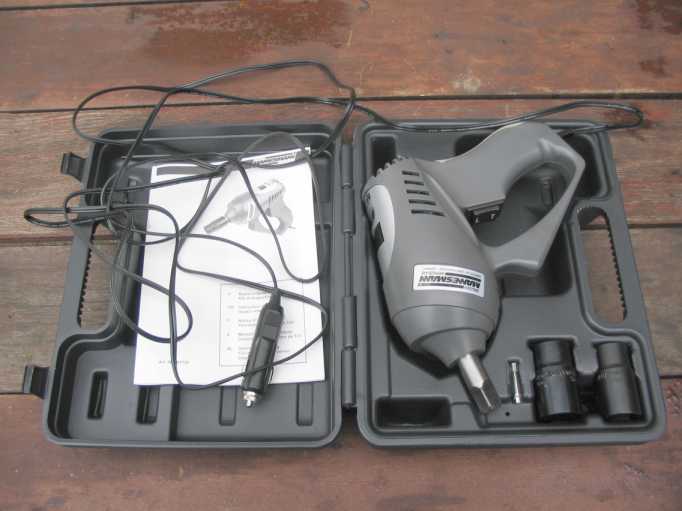

Für die Transilvania-Trophy 2009 suchte ich einen Schlagschrauber für 12V, siehe auch Tools.
Bei Fa. Conrad Electronic SE gab es einen 12-V-Kfz-Schlagschrauber mit Drehmomentvorwahl
(max. 340 Nm), Conrad-Nr. Nr. 853338 von Brüder Mannesmann), Mannesmann-Nr. 01725.

Wechselt man z.B. bei Wettbewerbsfahrzeugen öfters die Räder, sind die Radschrauben leicht gängig (eventuell leicht gefettet).

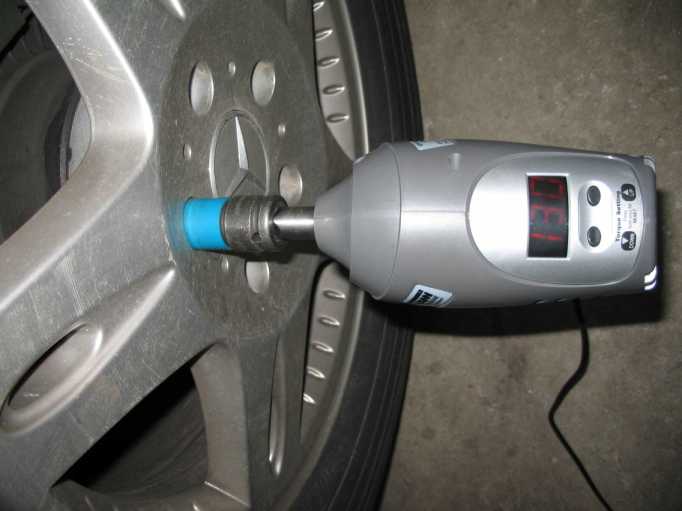

Da dieser Schlagschrauber ein Drehmoment bis zu 340 Nm erzeugt, können dann auch die Radschrauben leicht gelöst werden.

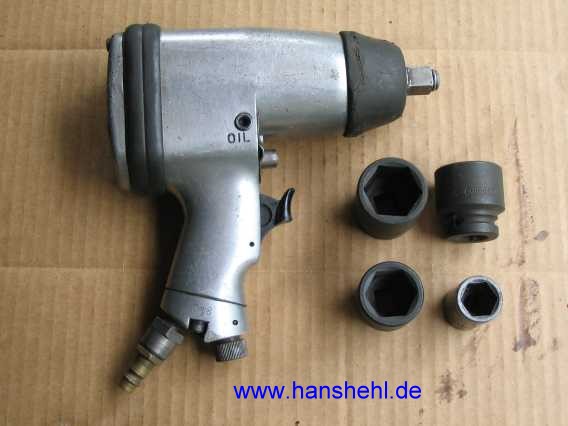

Ich testete ihn mal im Vergleich mit meinem Pressluft-Schlagschrauber. Das Ding ist gut und zeigte auch im Trophy-Einsatz
auf der Transilvania-Trophy keine Schwächen. Nur die Anzeige ist im Sonnenlicht schlecht ablesbar.
Werkzeug Werkzeug

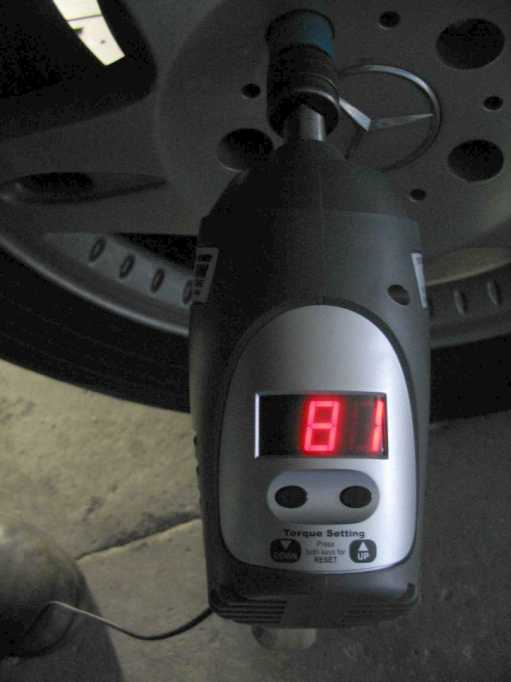

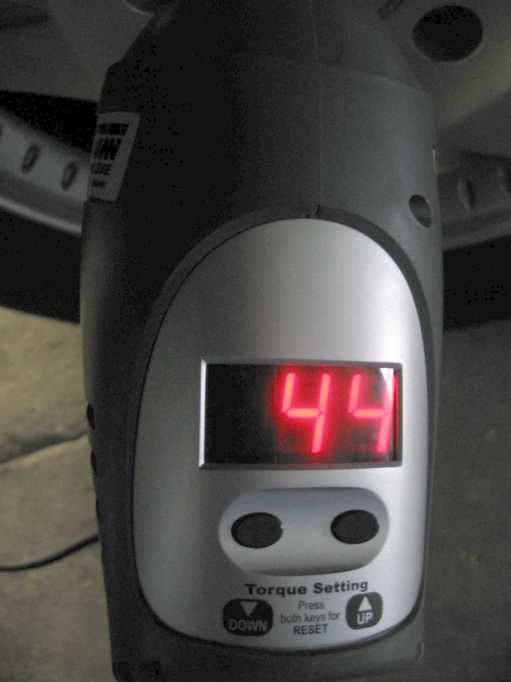

Der Schlagschrauber wird in einem stabilen Kunststoffkoffer geliefert. Mit den zwei Tasten unter dem Display

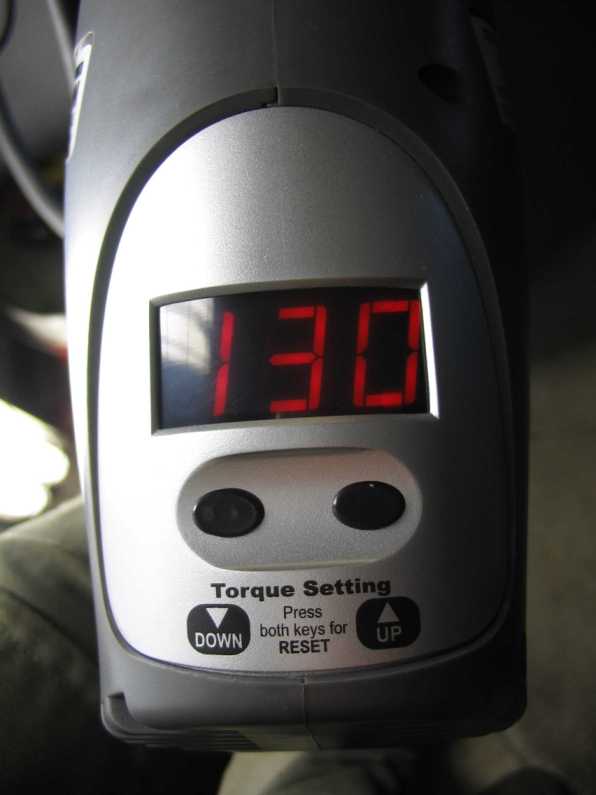

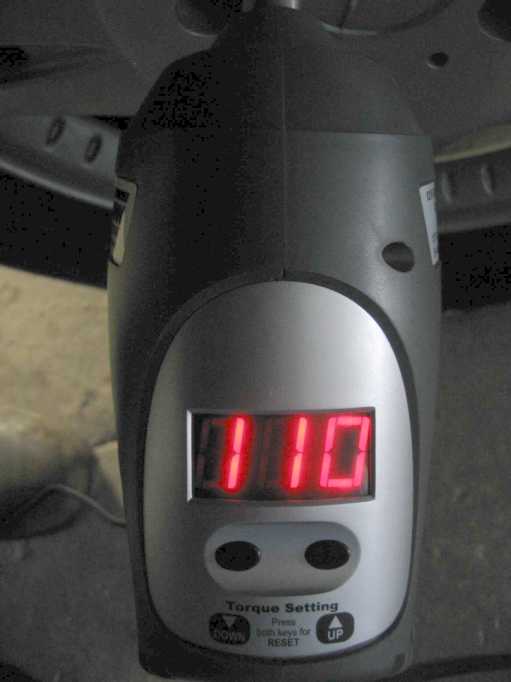

wird das jeweilige maximale Drehmoment in Stufen bis 340 Nm eingestellt.
Werkzeug Werkzeug Werkzeug
Schlag-Prinzip:

Der Motor holt sozusagen "Schwung", dann erfolgt ein Schlag auf die Stecknuss/Radschraube und das Display
zeigt das erreichte Drehmoment an. Mit jedem weiteren "Anlauf" und erfolgtem Schlag erhöht sich stufenweise
das Anzugsmoment, bis der eingestellte Wert erreicht wird und eine Drehmomentbegrenzung im Display kurz angezeigt wird.
Werkzeug Werkzeug Werkzeug Werkzeug
19.1 Pneumatik-Schlagratschenschrauber Hazet 9022SR-1: top

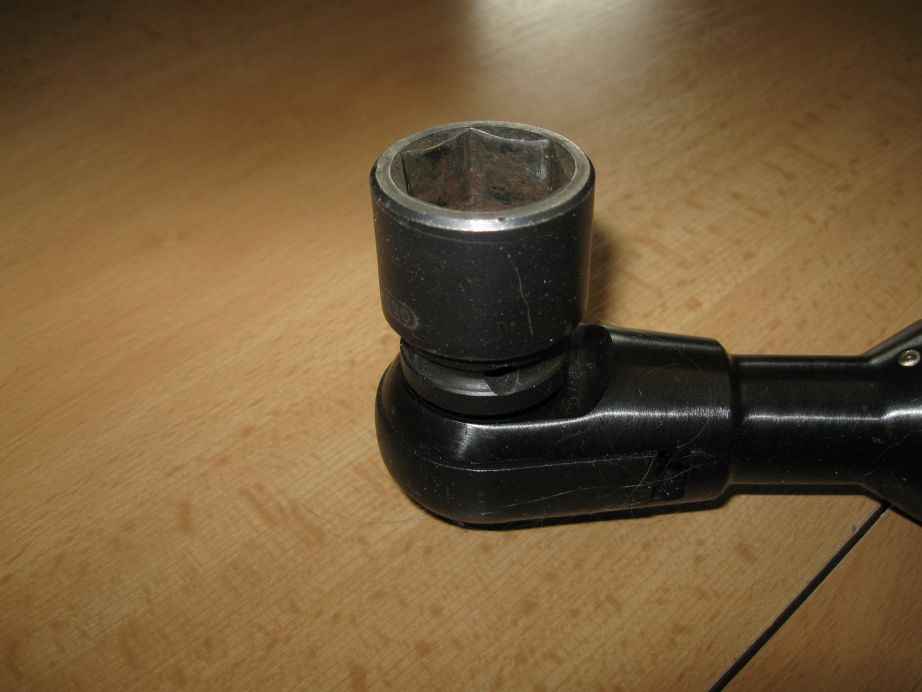

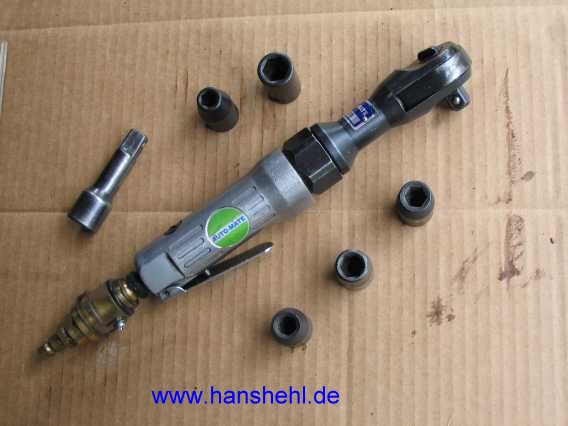

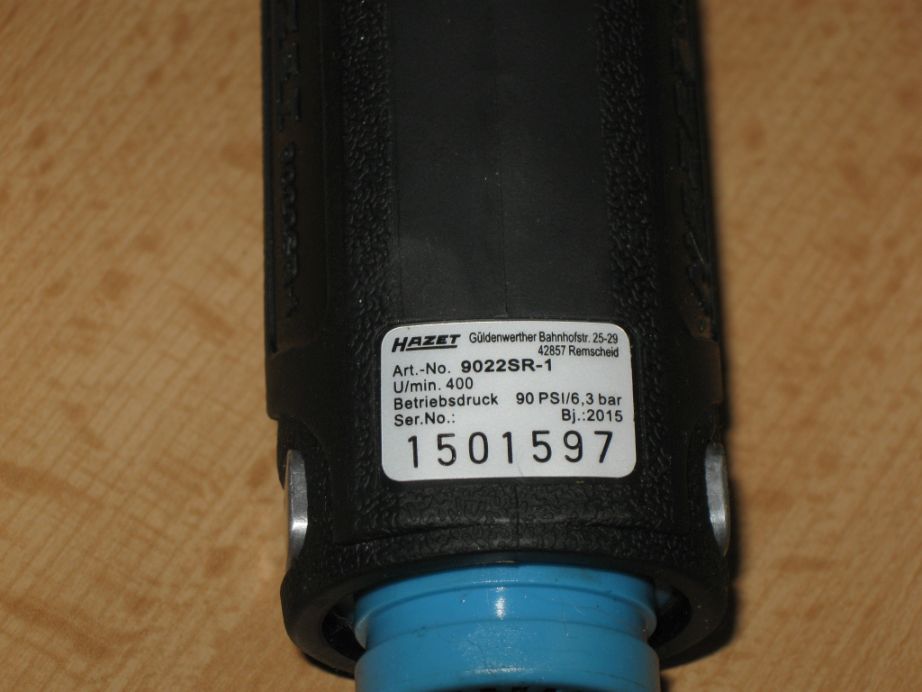

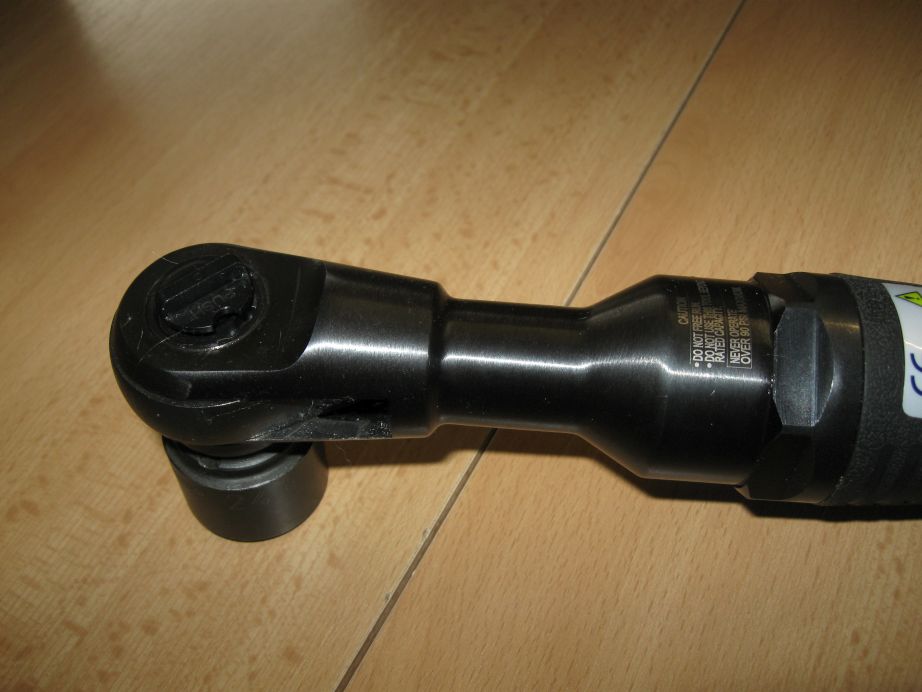

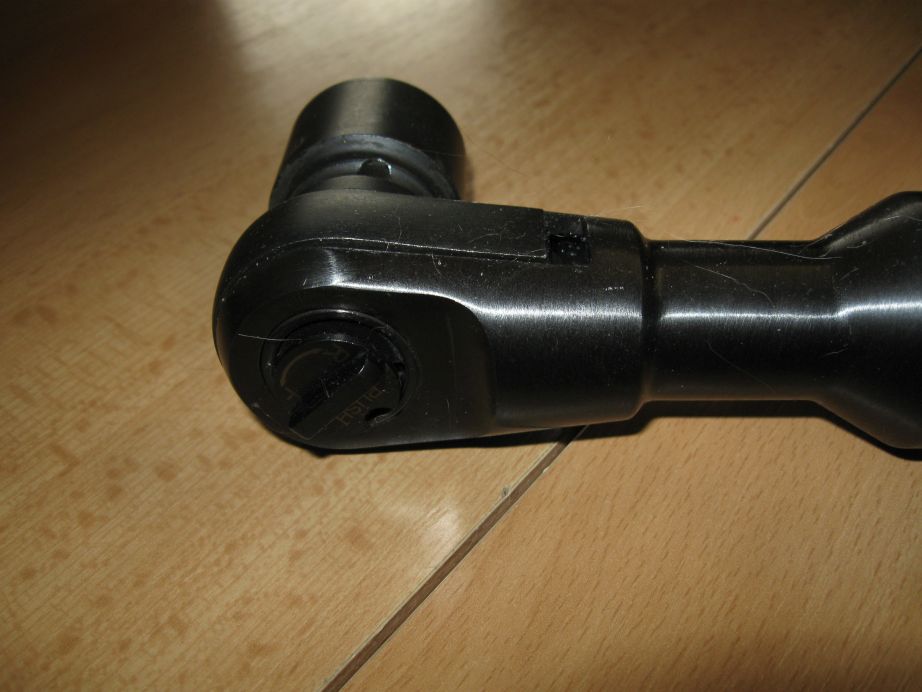

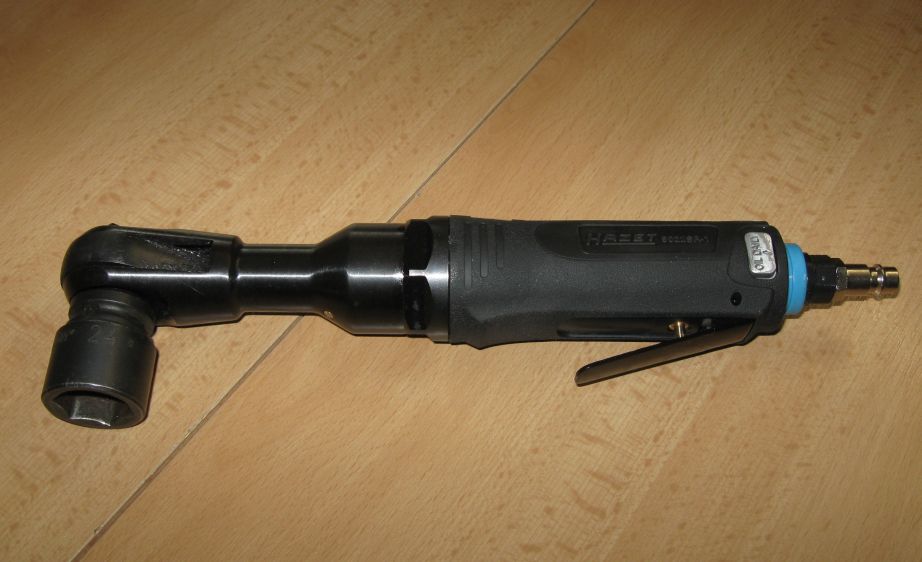

Es gibt von Hazet einen starken Pressluft-Winkel-Ratschenschlagschrauber Nr. 9022SR-1 mit folgenden Daten:

1/2 Zoll, 102 Nm, Handnachzug > 270 Nm, Schlauchdurchmesser 10 mm, Betriebsdruck 6,3 bar, Luftverbrauch 113 l/min Winkelkopf-Höhe mit Stecknuss 24 mm: 7 cm.

Die Leistung reichte aber für die Schraube an der Magnetkupplung (SL55AMG - Kompressor) nicht aus, da selbst 240 Nm Lösemoment zu wenig waren.
siehe Zwei-Kolbenkompresser
G55AMGK G55AMGK G55AMGK G55AMGK G55AMGK G55AMGK

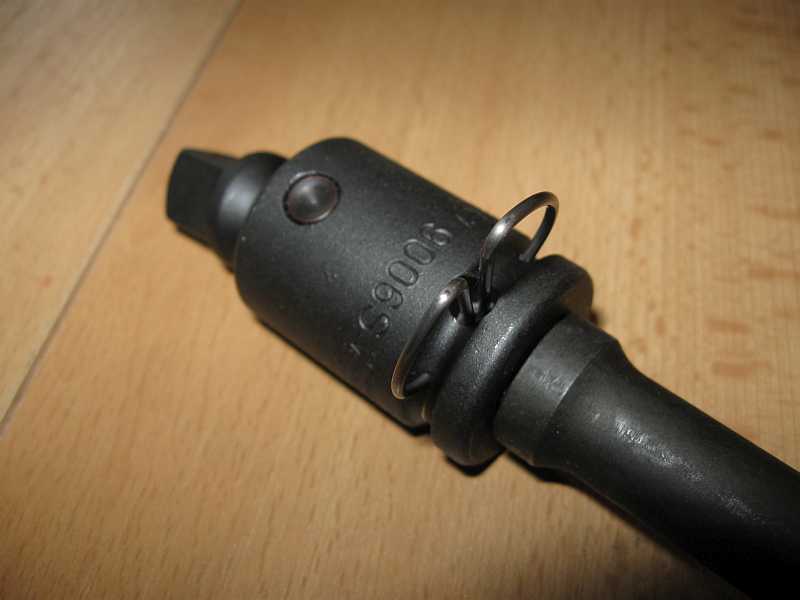

Schlagschrauber-Zusatzwerkzeug:

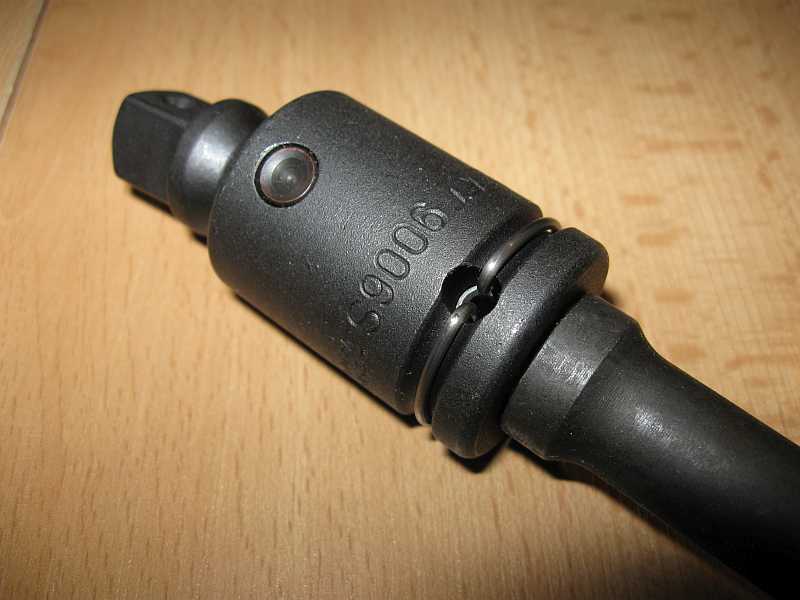

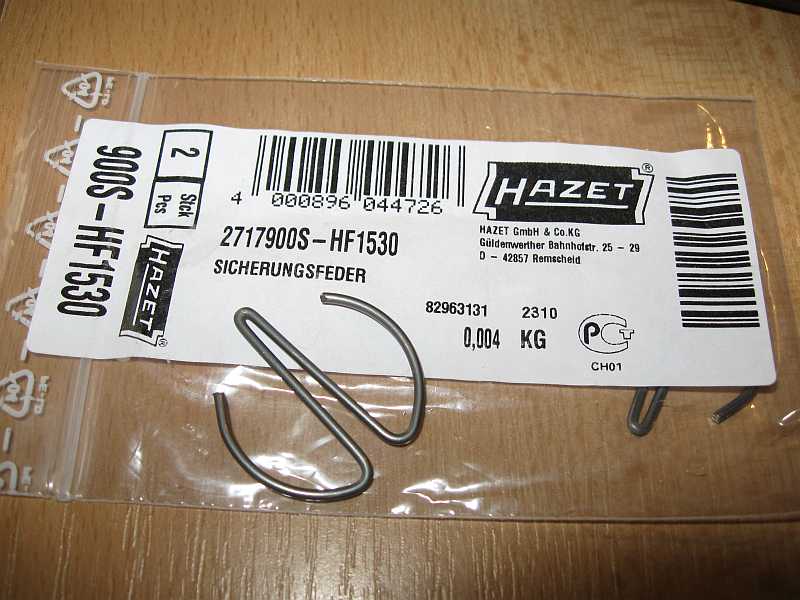

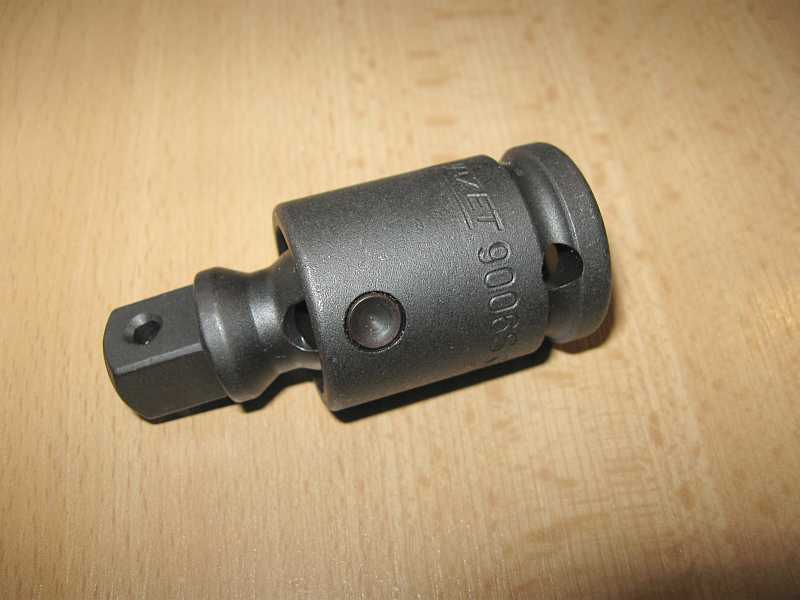

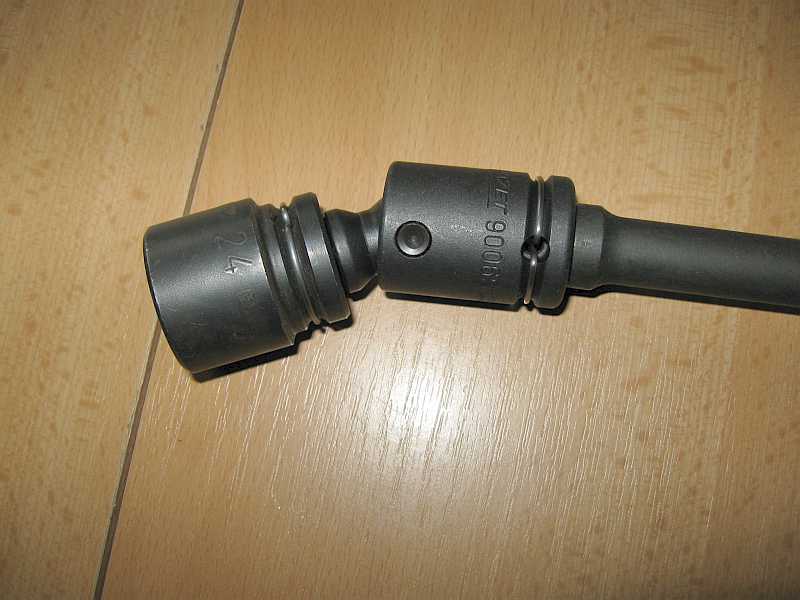

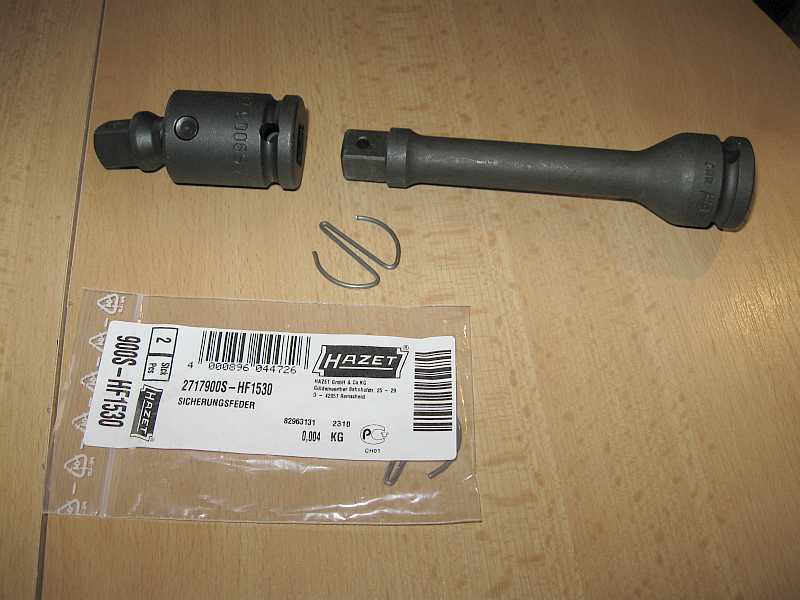

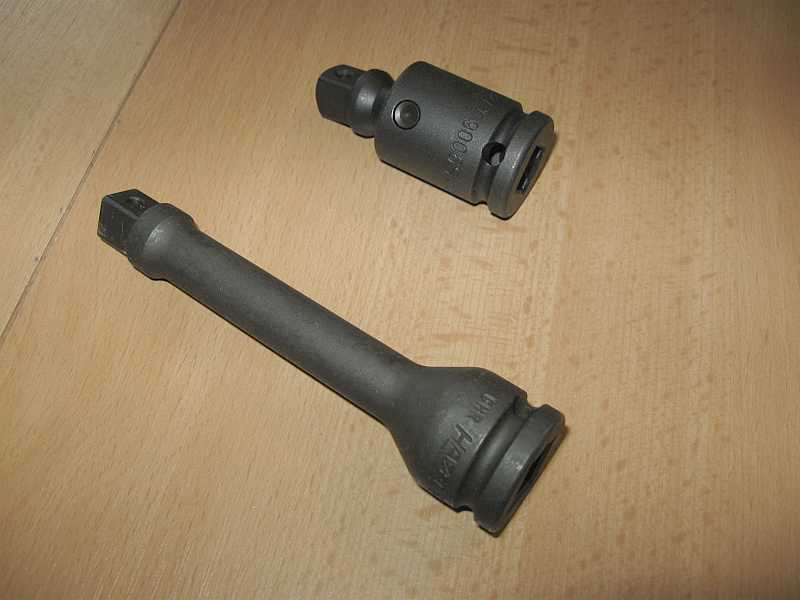

Gelenk Hazet 9006S, Verlängerung Hazet 9005S-5. Die einzelnen Teile werden mit einer
Sicherungsfeder von Hazet (2717900S-HF1530 zusammengehalten.
Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug

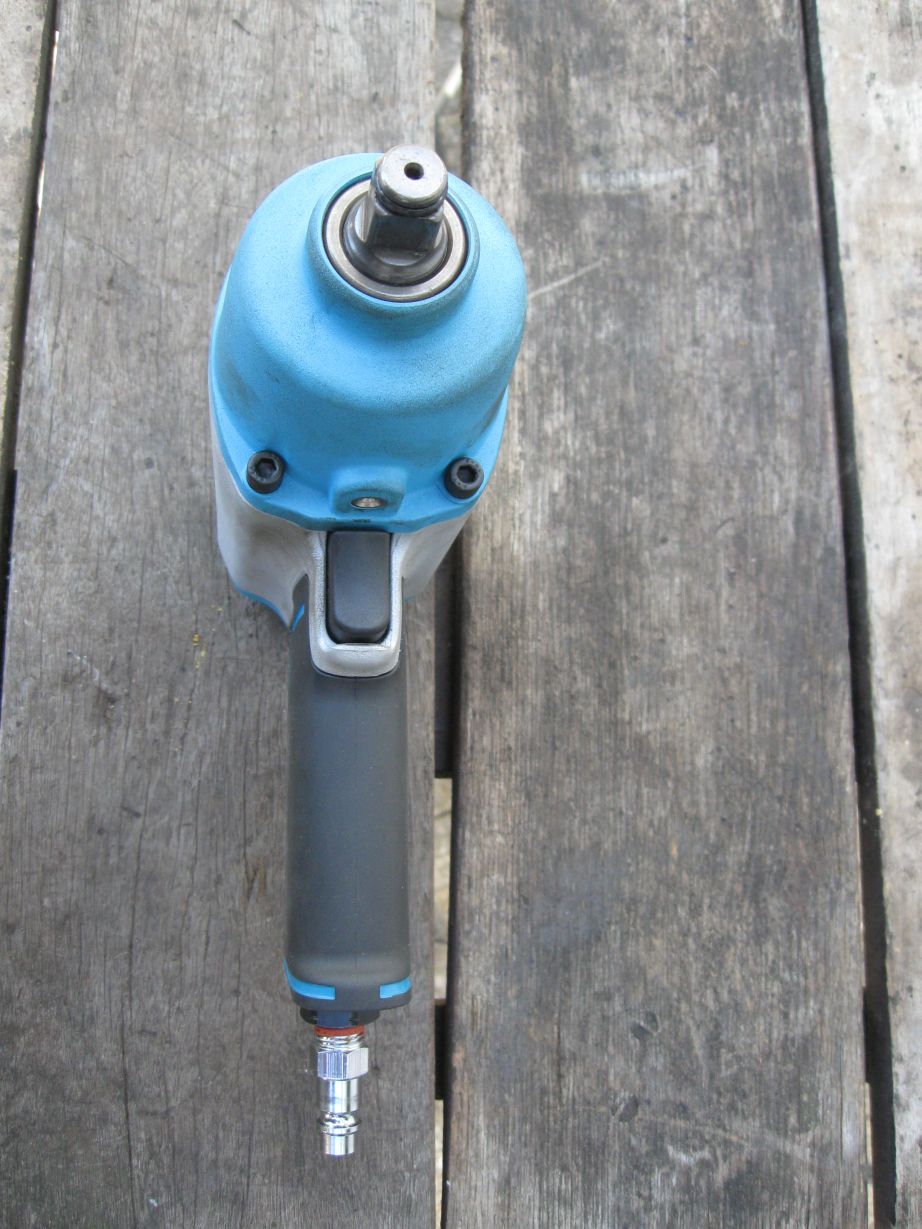

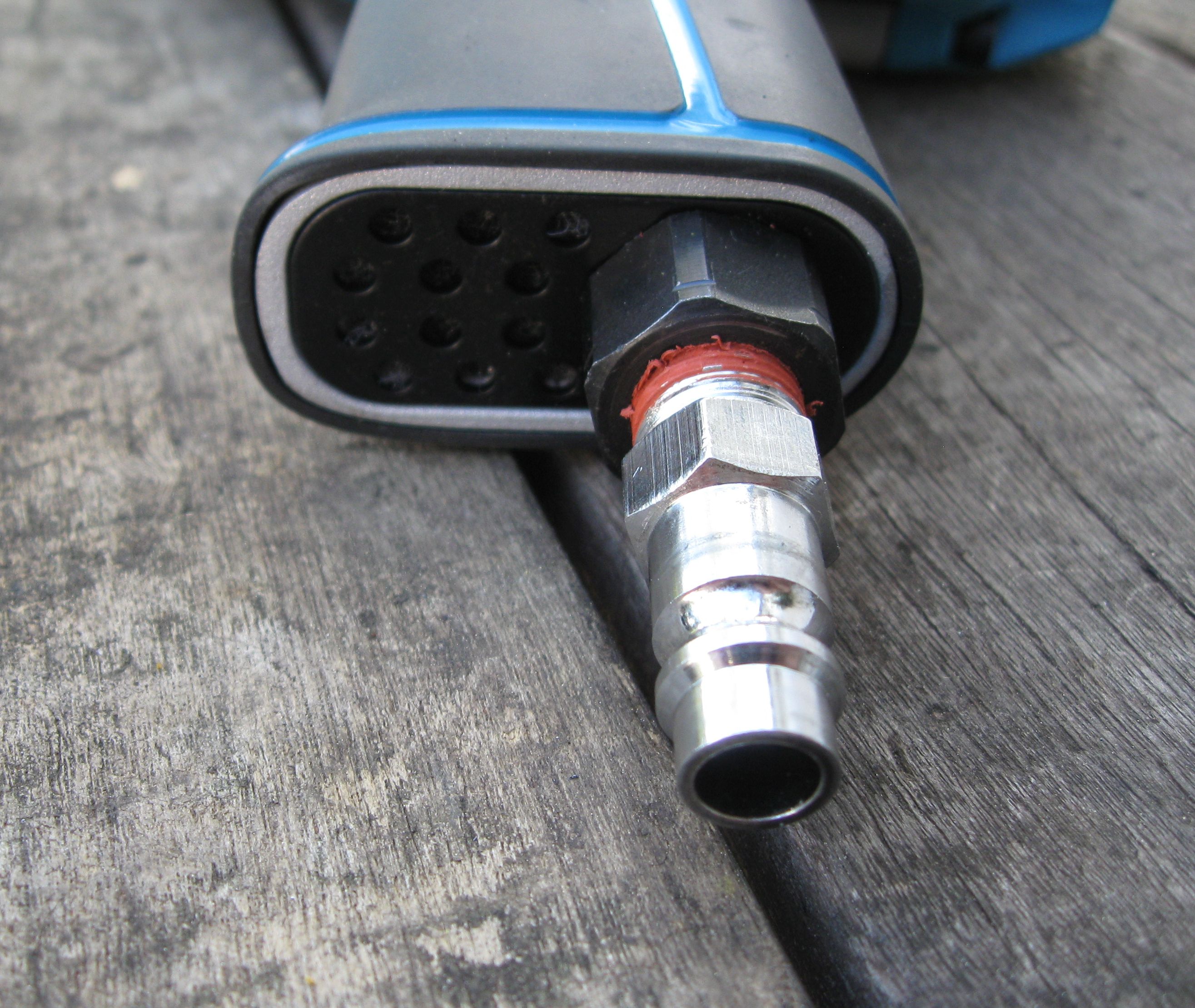

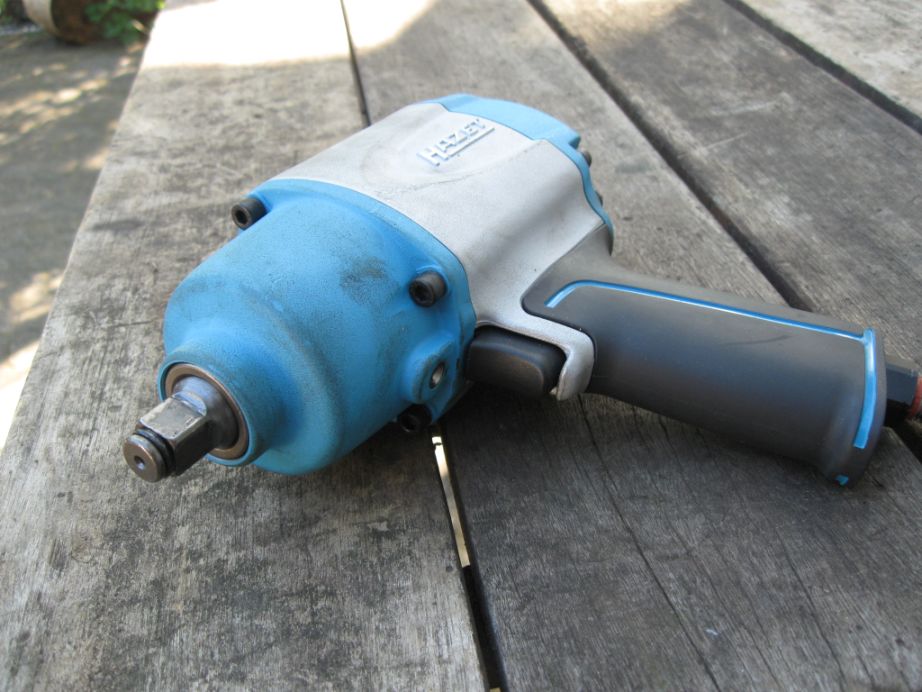

19.2 Schlagschrauber Hazet 9012-1 SPC: top

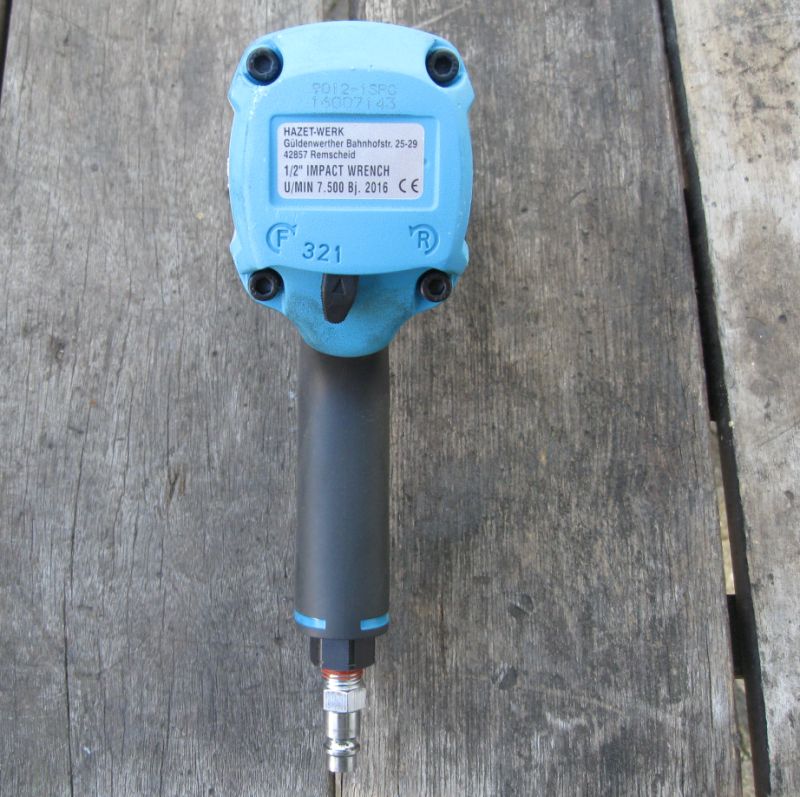

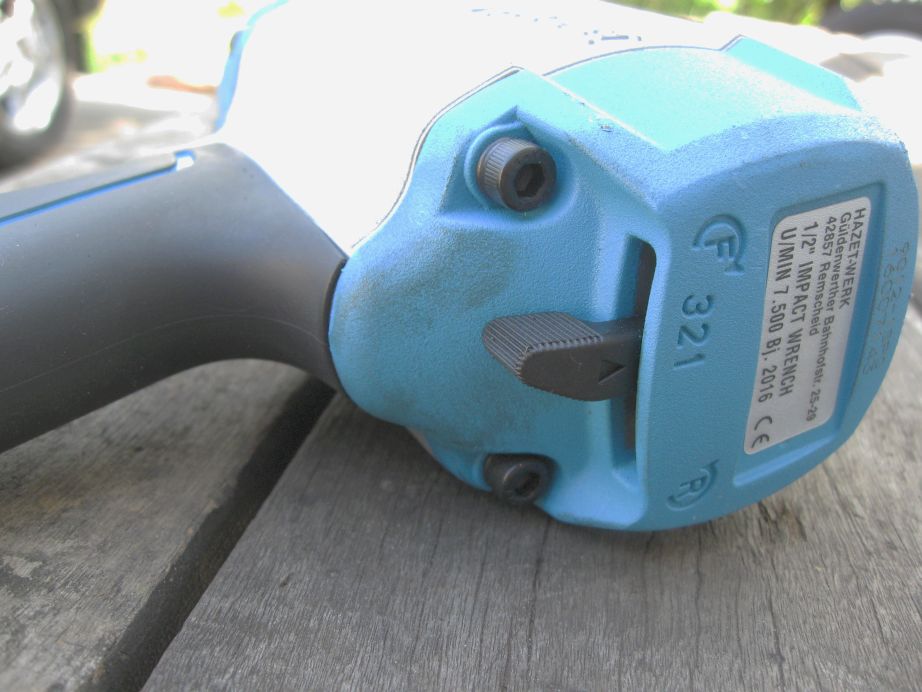

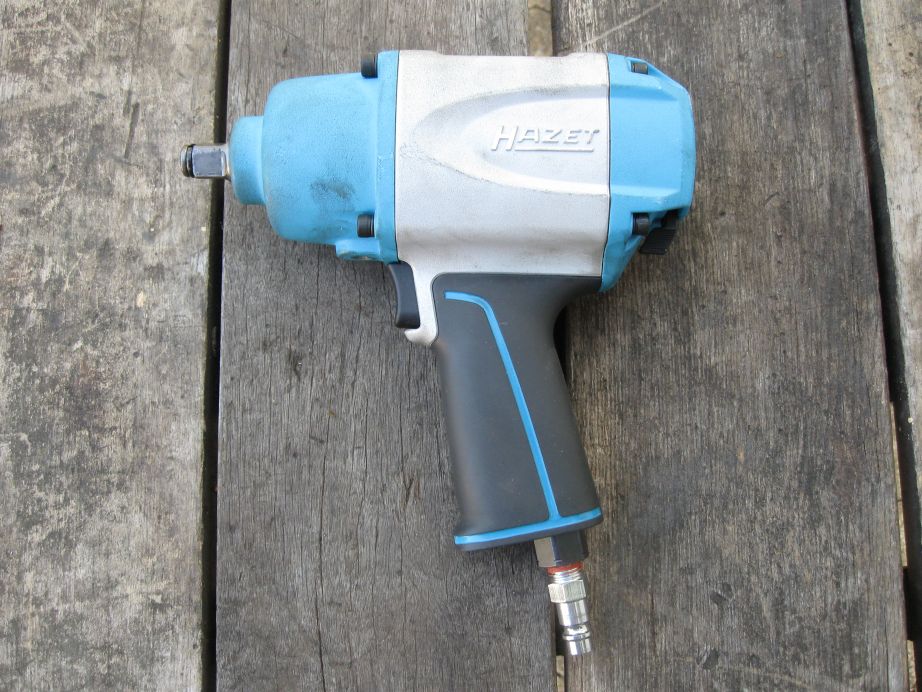

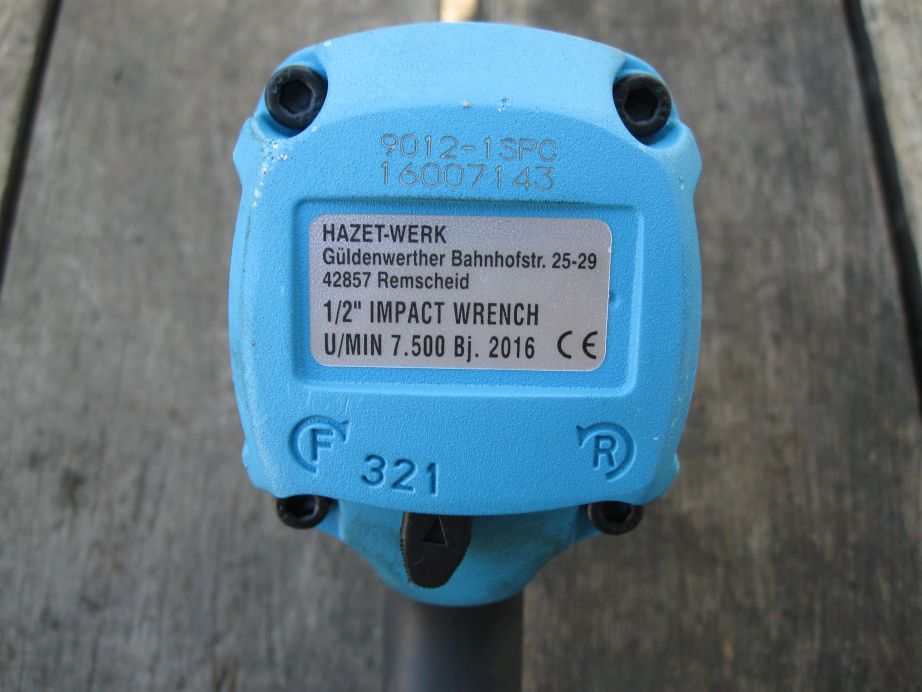

Es gibt einen leistungsstarken Pressluft-Schlagschrauber (1/2 Zoll) von Hazet mit Doppelschlagwerk
und einem Lösemoment von 1000 Nm. Damit bekommt man auch festgerostete Radschrauben bei den Stahlfelgen
(180 Nm Anzugsmoment) beim Geländewagen auf. Der Schlagschrauber wiegt 2,54 kg, Drehzahl 7500 rpm
und benötigt einen max. Luftdruck von 6,3 bar und eine Luftmenge von nur 127 l/min.

Es gibt ihn im April 2016 bei Amazon.de für 124,90 Euro inkl. MwSt..
Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug
Zum Anziehen von Radschrauben (Hebelstellung F) kann man das Anzugsmoment mit dem Hebel auf der Rückseite in drei Stufen verringern.

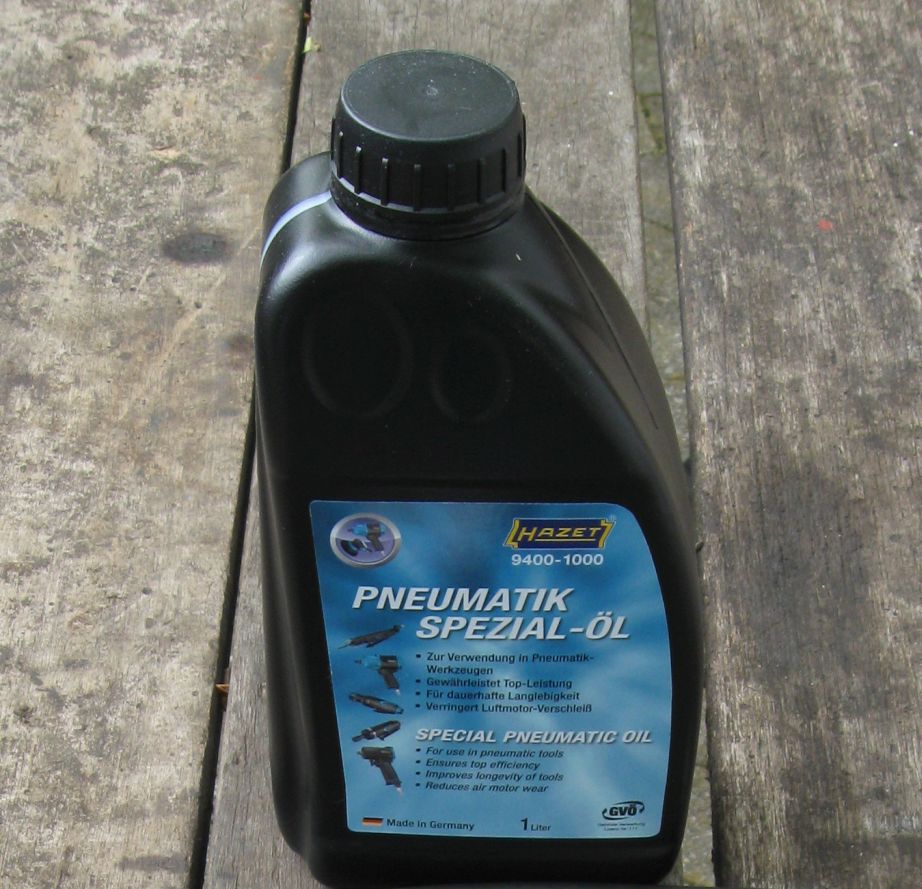

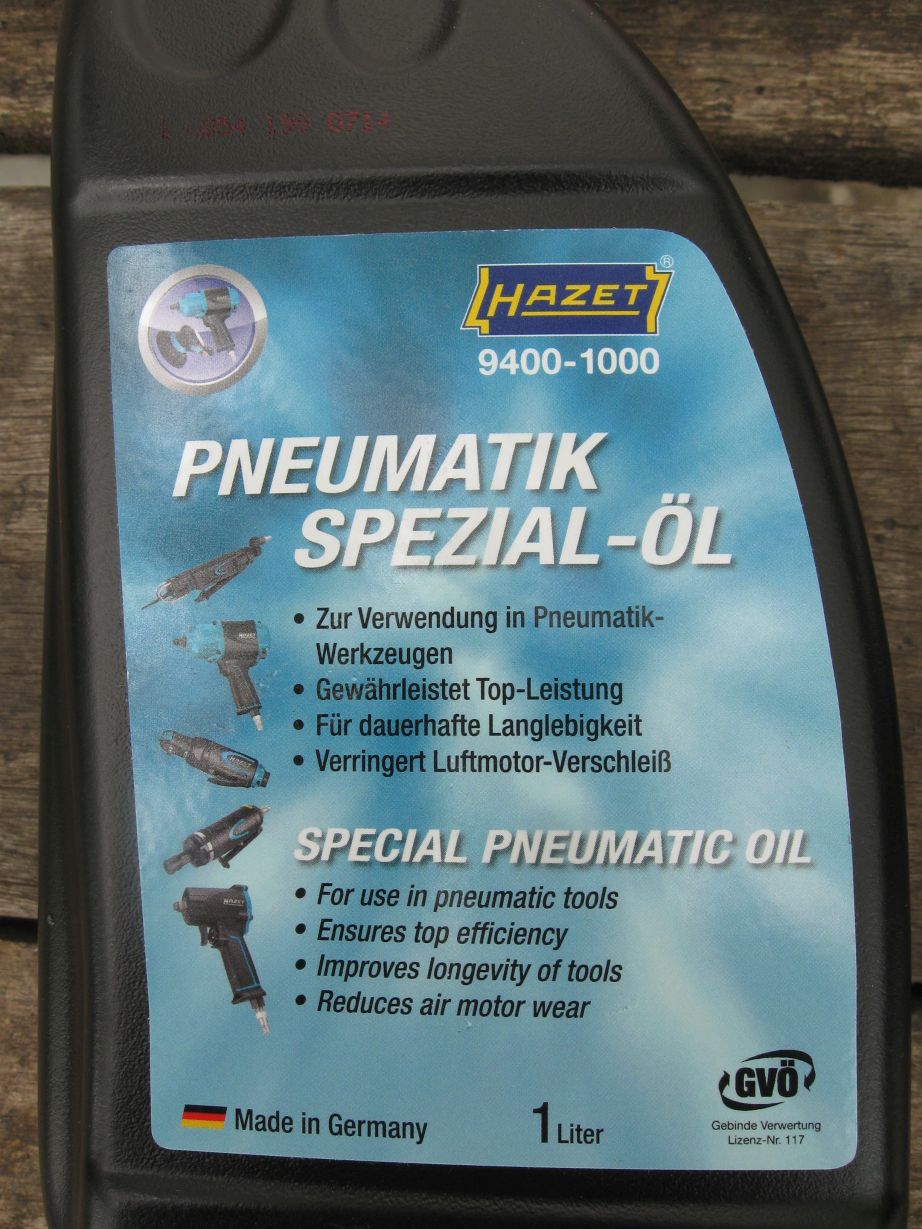

Vor Gebrauch gibt man zum Ölen 1 - 2 Tropfen Spezial-Druckluftöl in den Lufteinlass-Anschlussstutzen, sonst rosten Motor und Kugellager.
Werkzeug Werkzeug Werkzeug Werkzeug

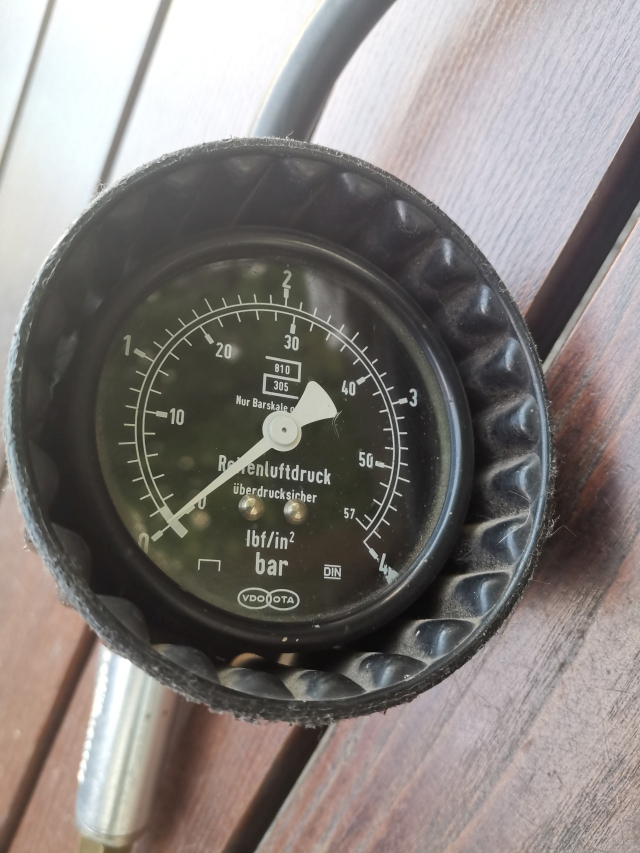

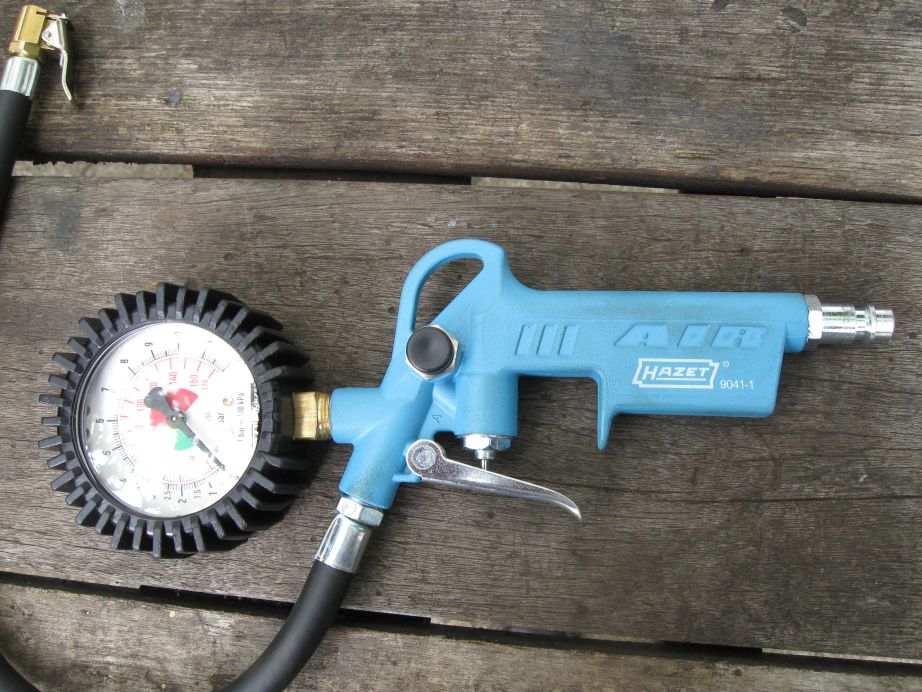

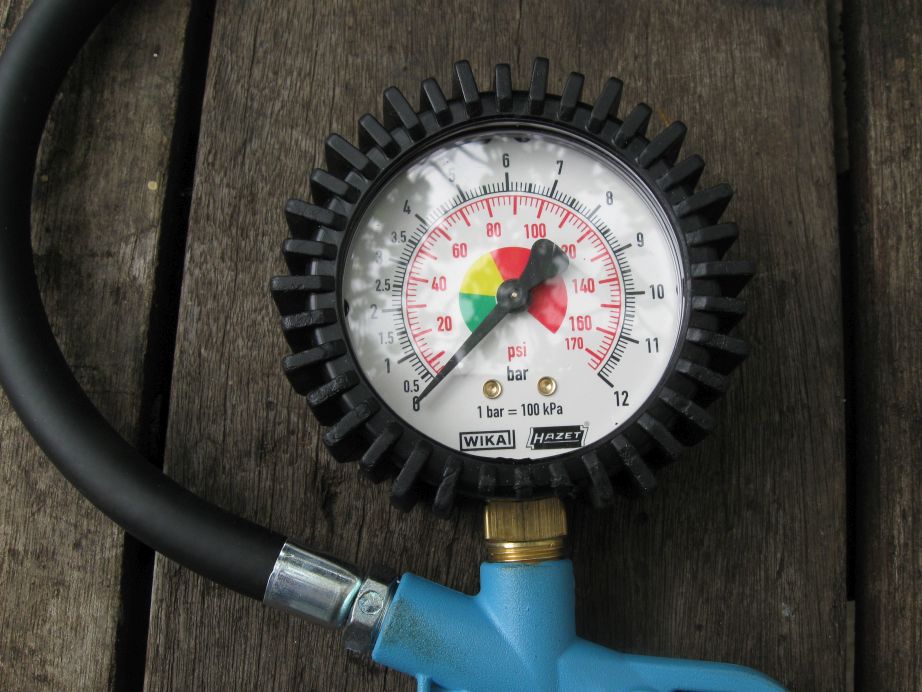

19.3 Reifenfüll-Messgerät Hazet 9041-1: top

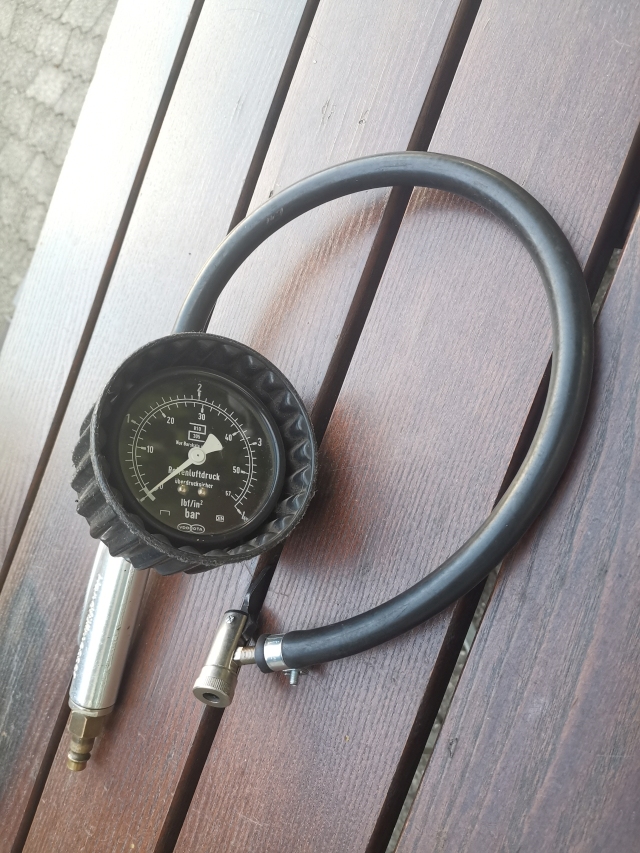

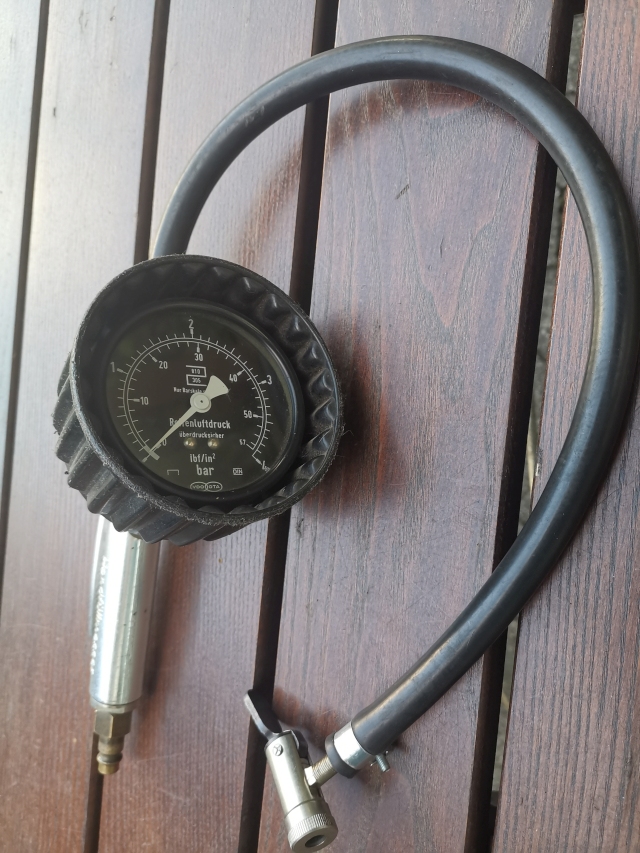

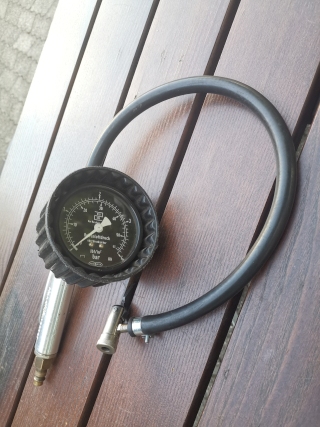

Der ADAC-Pannendienst verwendet das Reifenfüllgerät 9041-1 von Hazet. Es ist klein und handlich, Meßbereich bis 12 bar,

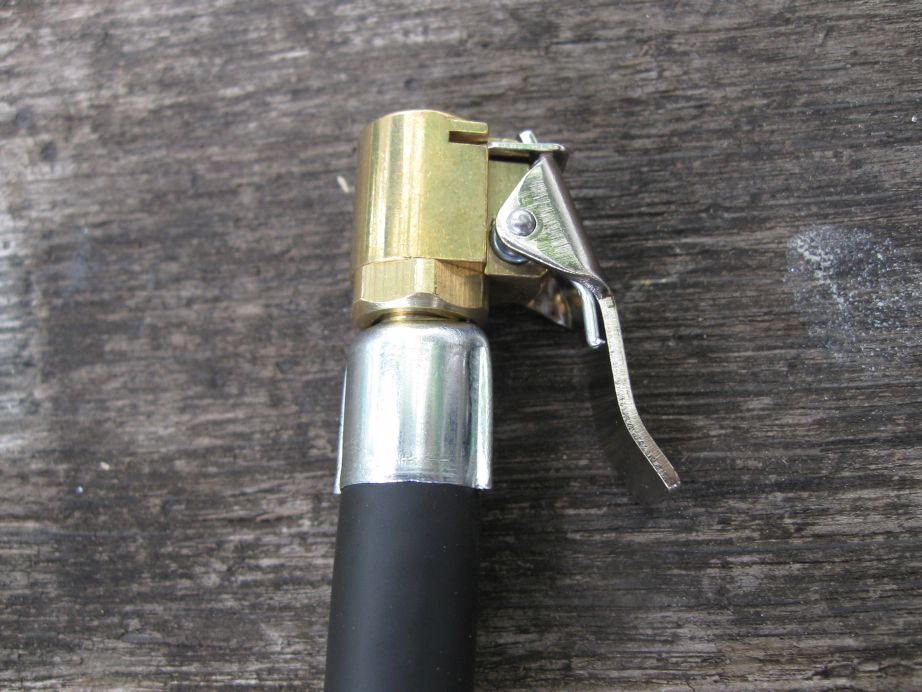

hat einen genialen Steckanschluss für das Reifenventil, zeigt den Reifenluftdruck sofort an und hat einen Ablassknopf
(Bei Amazon gibt es das Gerät im Mai 2016 für 25,00 Euro). Es passt auch gut zur Reifenfüllanlage im
Trophy-280GE.
Werkzeug Werkzeug Werkzeug Werkzeug

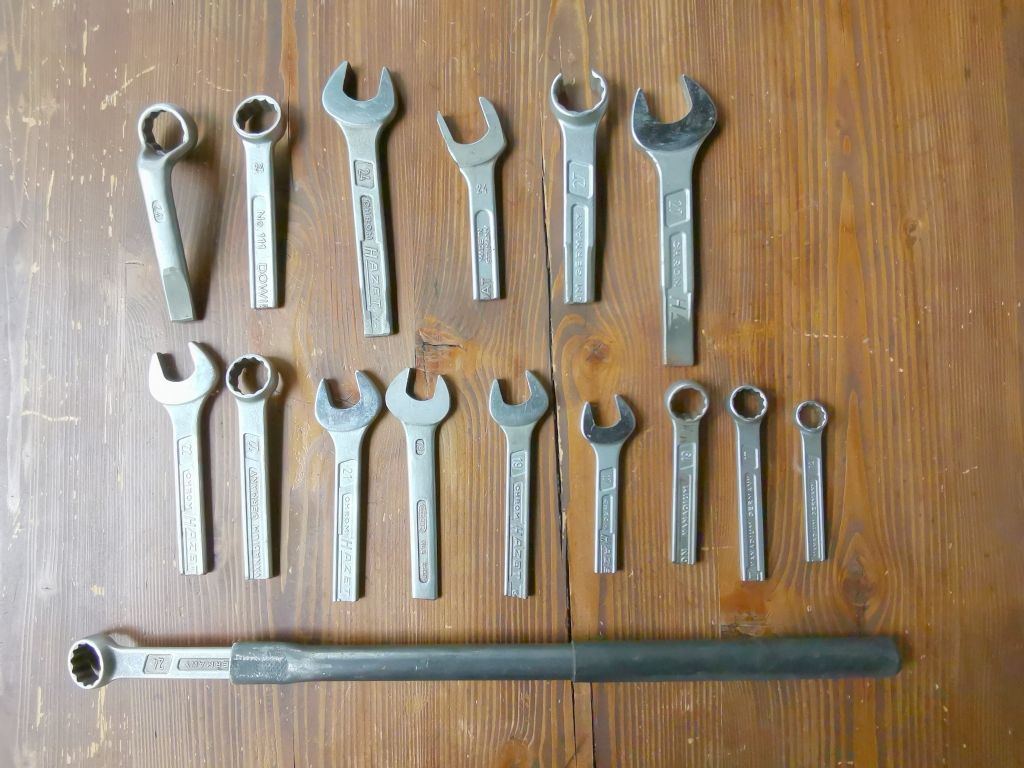

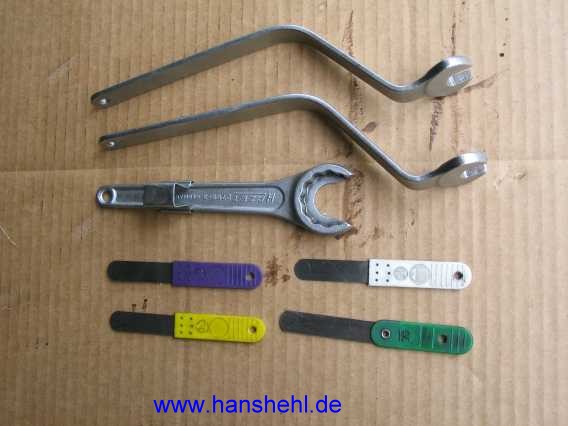

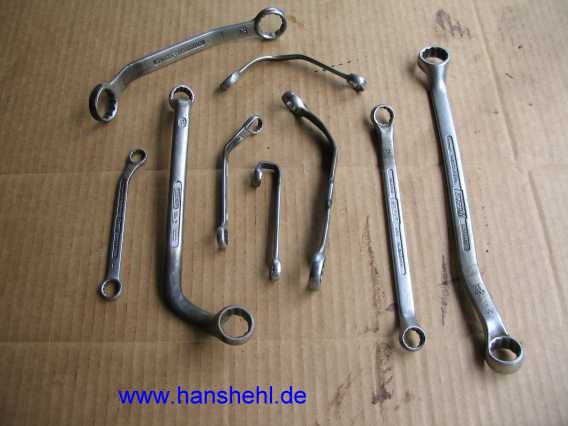

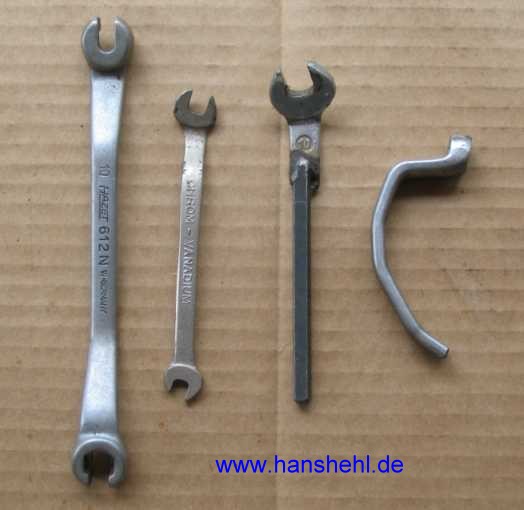

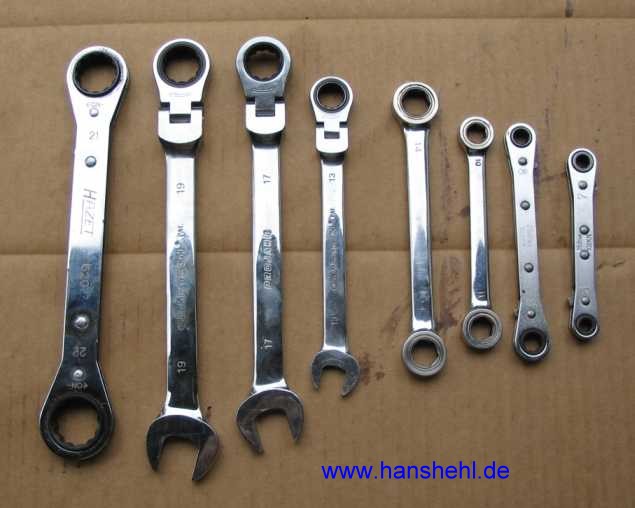

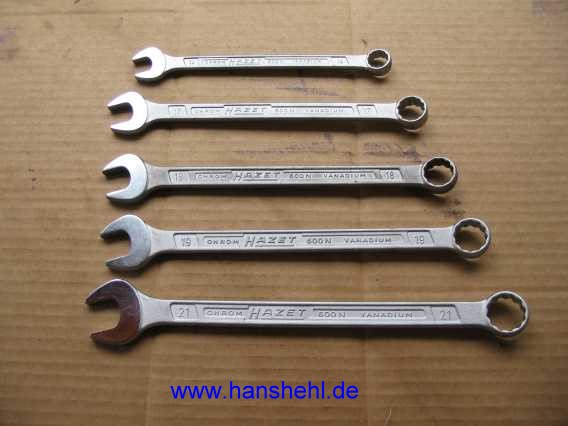

20. versch. Werkzeuge: top

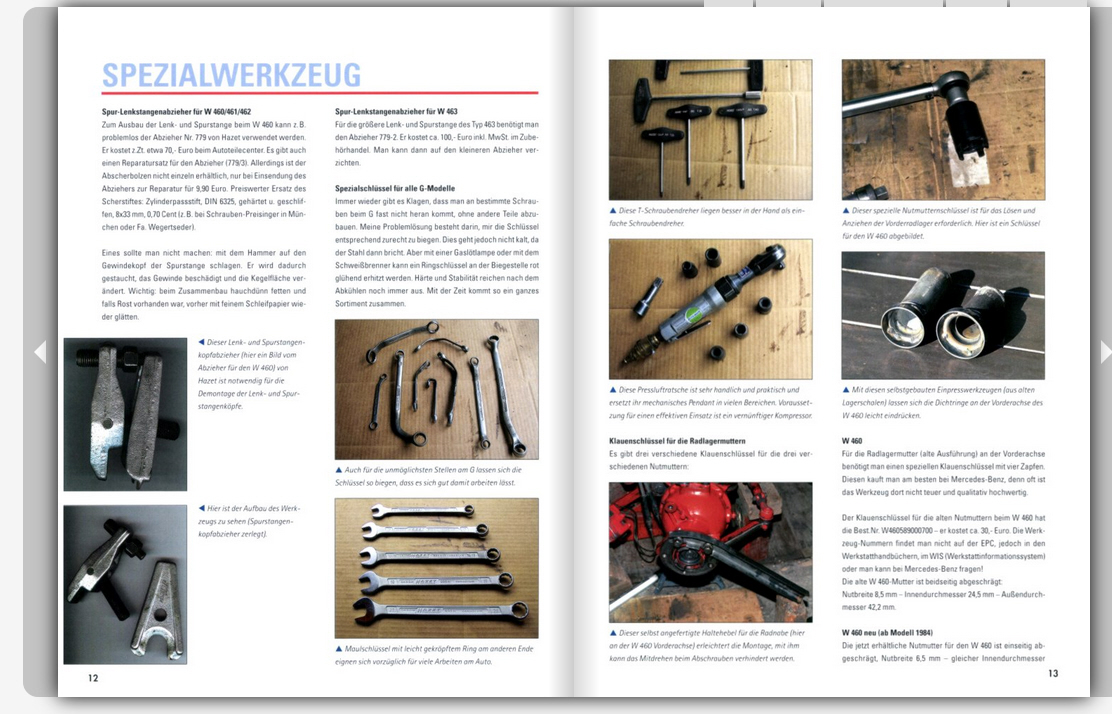

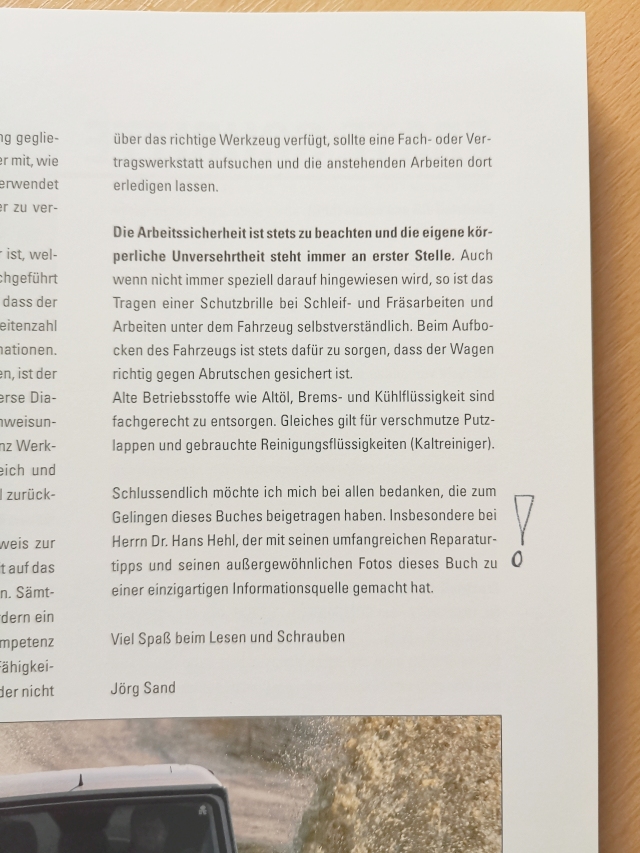

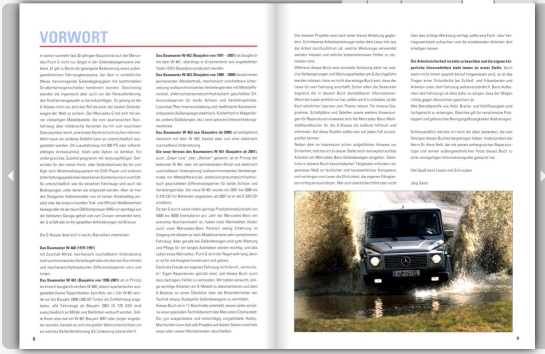

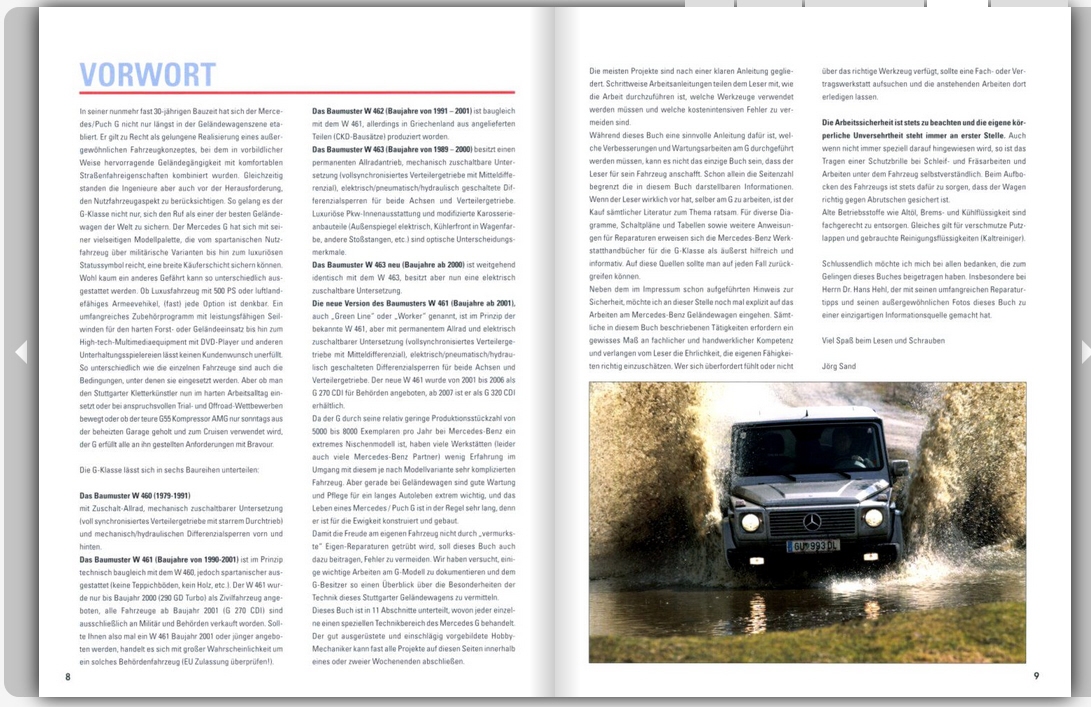

Im Schrauberhandbuch des Heel-Verlages sind auch Bilder von meinen Werkzeugen,
siehe outing7.htm#b103. Ich war Mitautor, siehe Vorwort-Ende.
Mercedesbuch Mercedesbuch Mercedesbuch Mercedesbuch Mercedesbuch
Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug
Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug Werkzeug

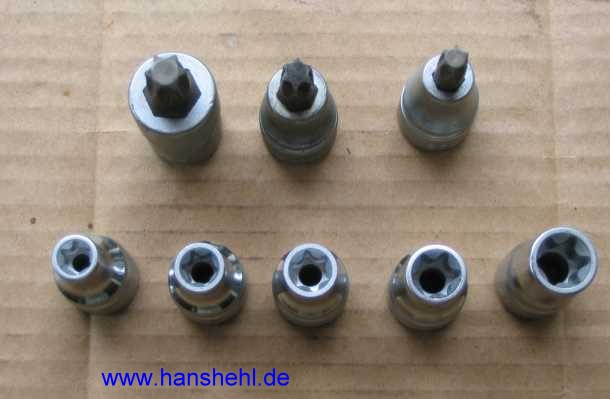

20.1 Steckwerkzeug: top

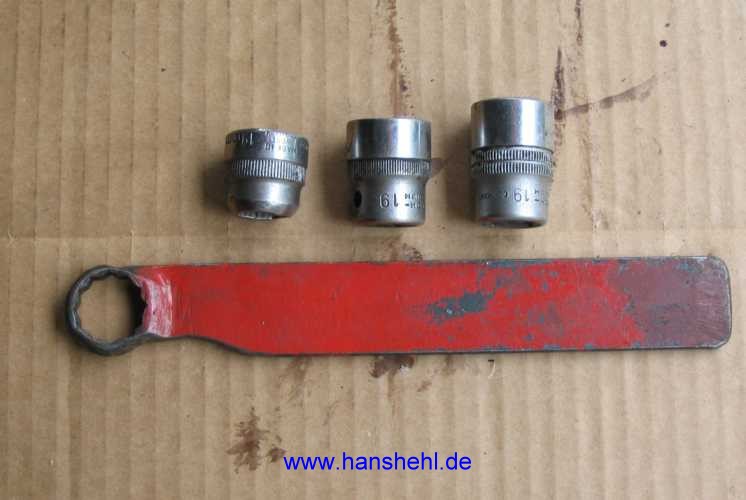

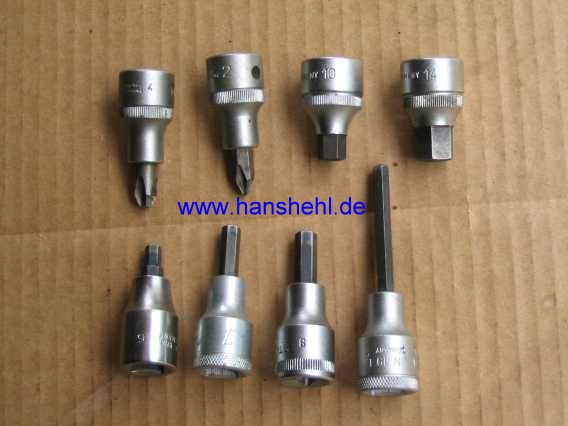

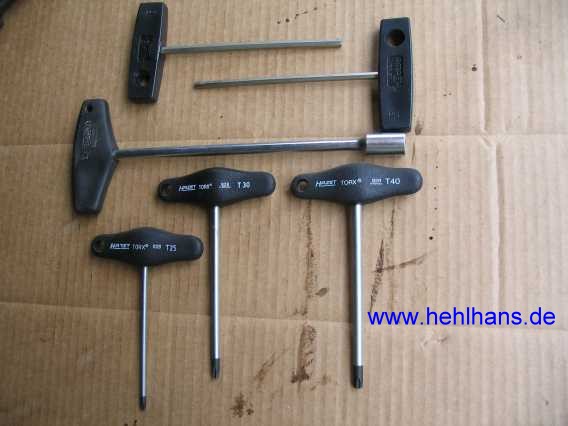

Praktisch sind auch eine Verlängerung und zum Einstecken die
mit einer kleinen Flex (1 mm V2A-Scheibe 150 mm) in der Mitte durchtrennten Schlüssel.

Praktisch sind auch biegsame Steckschlüssel mit 6, 7, 8 und 10 mm Schlüsselweite.
Werkzeug Werkzeug
21. Spreitzer für Differenzialgehäuse: top
Für den leichten Ausbau des Tellerades bzw. der Lager im Differenzial muss das Diff-Gehäuse oben und unten
um etwa 0,5 mm zusammengedrückt werden. So spreitzt es sich seitlich und die Lager lassen sich leicht herausnehmen.
Es gibt von Mercedes ein Sonderwerkzeug, siehe Beschreibung 240GD und 280GE).
280ge Differenzial
22. Arbeitshandschuhe: top

Arbeithandschuhe schützen vor Schmutz und Verletzungen. Ein Problem ist die Griffigkeit.
Die Handschuhe vom Baumarkt sind zwar billig, aber oft das Geld nicht wert.

Sie sind sehr steif, haben kein Gefühl beim Greifen und sind schlecht verarbeitet.

Bei der Fa. Engelbert-strauss habe ich endlich meine Handschuhe gefunden.
Werkzeug Werkzeug

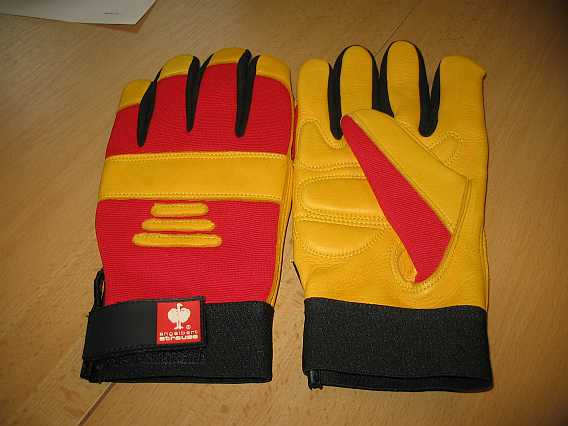

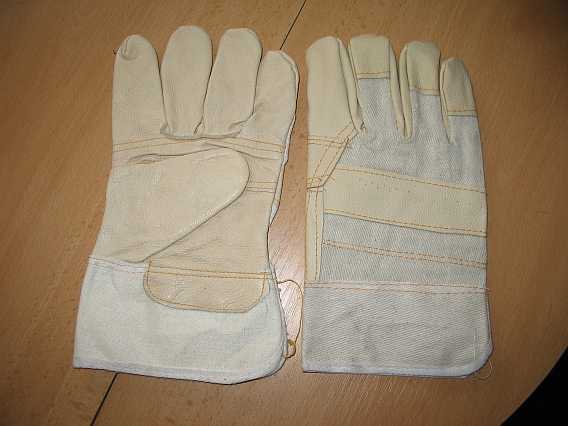

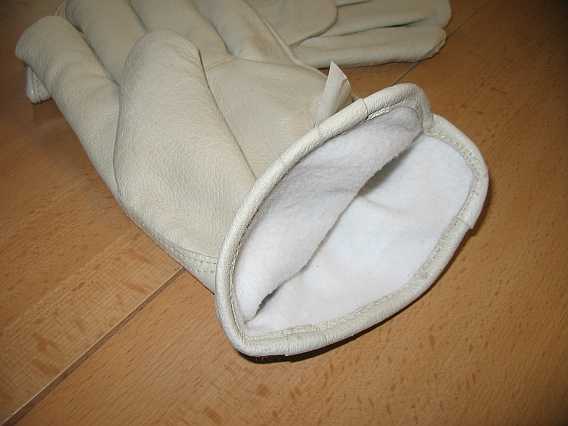

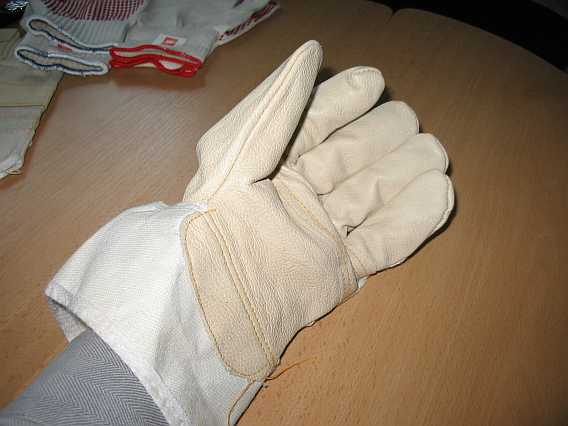

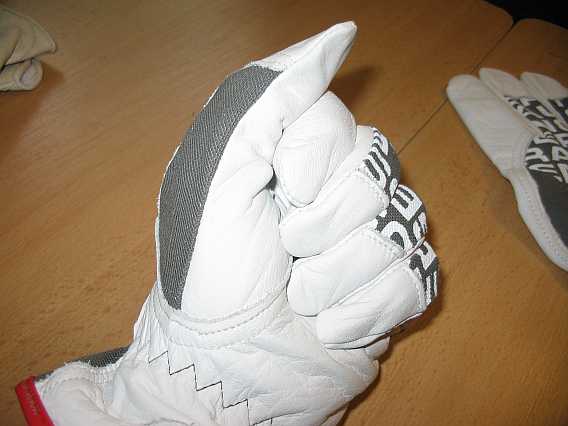

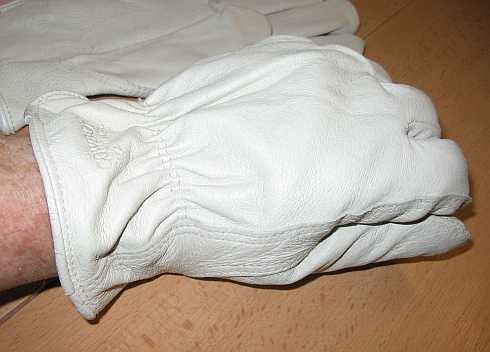

22.1 Montage-Lederhandschuhe Biflex, Größe 2XL (11): top

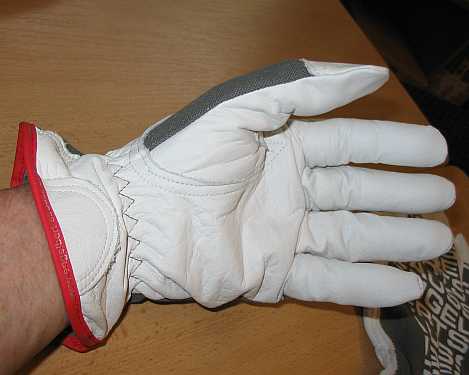

Die Handschuhe aus Hirschleder mit Klettverschluss sind mechanisch belastbar und trotzdem
besonders weich und feinfühlig mit perfekter Passform. Der elastische, atmungsaktive Rücken
ist gepolstert und besitzt atmungsaktive Einsätze zwischen den Fingern. An der Handinnenfläche
schützen Polsterungen vor Vibrationen.
Werkzeug Werkzeug

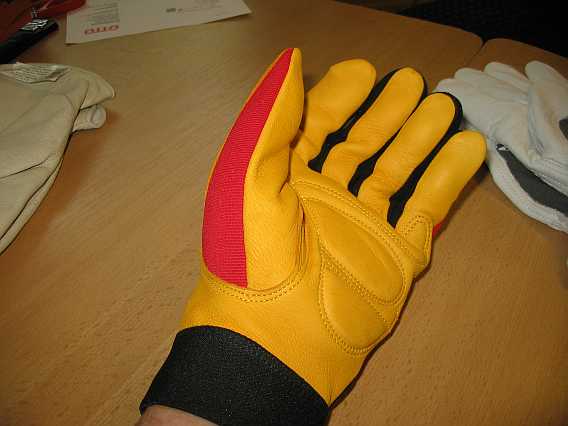

22.2 Fahrer-Handschuhe Driver Profi, Größe 10, Bestell-Nr. 7644410 top

Die Kombination aus Nappaleder und Textil sowie das leichte Gummibündchen ergibt den
idealen sehr feinfühligen Arbeitshandschuh für heisse Tage. Ich verwende ihn zur Montage.
Weniger geeignet für Nässe, Fette und Öle.
Werkzeug Werkzeug Werkzeug
22.3 Fahrer-Handschuh Driver, Größe 10, Bestell-Nr. 7640560:

Diese Handschuhe entsprechen den nicht mehr lieferbaren Cowboy-Handschuhen der Fa. Wegertseder und sind hervorragend.

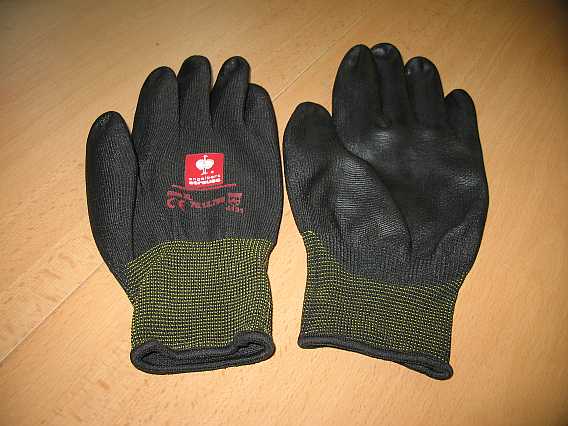

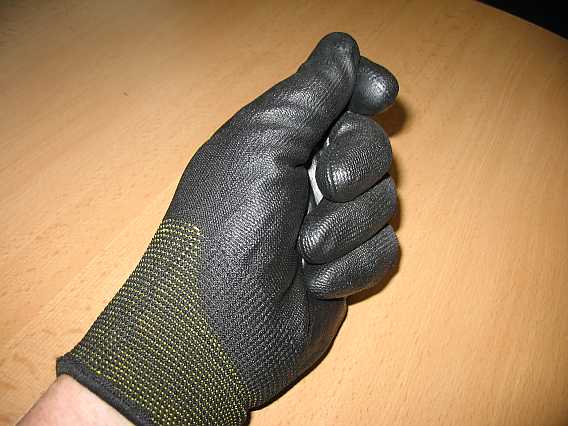

22.4 Micro-Handschuhe schwarz, Größe XL (10), Bestell-Nr. 7612790 top

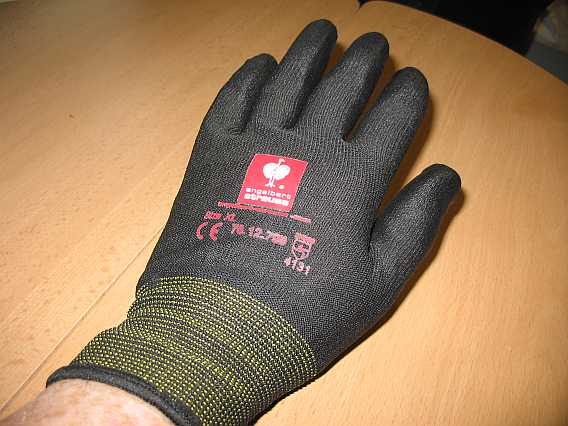

Sie sind für Montagearbeiten an schmutzigen, feuchten und öligen Stellen geeignet.
Die Innenhand ist PU-beschichtet, daher sind die Handschuhe besonders rutsch- und abriebfest
bei besonders gutem Feingefühl. Der Rücken ist sehr flexibel, sie passen sehr gut!
Werkzeug Werkzeug Werkzeug

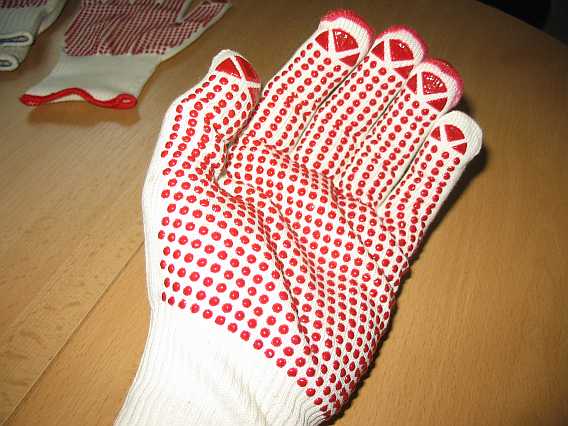

22.5 Grobstrick-Handschuhe Red Point, Größe 10/11, Bestell-Nr. 7612910: top

Diese Handschuhe für Bauhandwerker aus einem robusten Polyamid/Baumwolle-Gewebe sind
sehr warm und sind mir in Größe 10/11 in den Fingern etwas zu eng und auch zu steif.
Optimale Rutschfestigkeit ist durch die Punktbeschichtung gegeben. Sie sind für Montagearbeiten
am Motor weniger geeignet, da sie sehr schnell verschmutzen, bieten aber guten Schutz vor scharfen Kanten.
Werkzeug

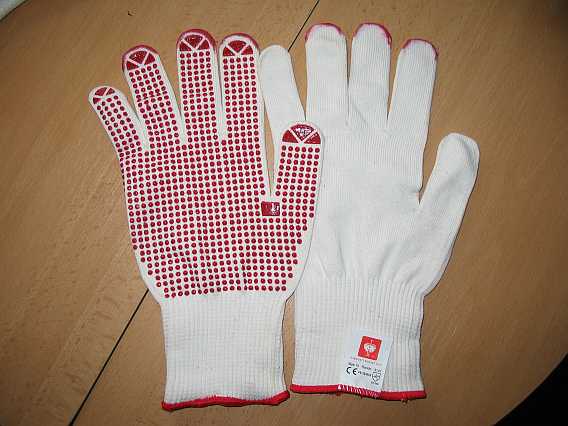

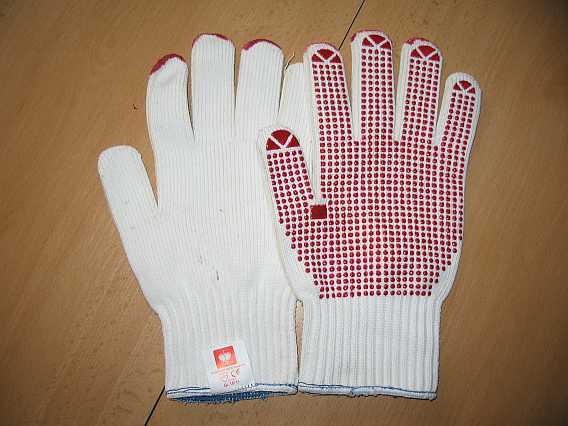

22.6 Feinstrick-Handschuhe Red Point, Größe 10, Bestell-Nr. 7614010: top

Diese Handschuhe sind nun wesentlich feiner gestrickt. Sie entsprechen in den
Eigenschaften den Grobstrickhandschuhen. Allerdings sind in der Größe 10 für mich
die Finger zu eng gestrickt und engen beim Abbiegen der Finger unangenehm ein. Größe 10/11 gibt es nicht.
Werkzeug Werkzeug
22.7 Hy Blue Latex-Spezial-Handschuhe, Größe 10, Bestell-Nr. 76.11.210: top

gefütterte Baumwollinnenseite, beste Trocken- und Nassgriffeigenschaften,
gute Wärme- und Kälteisolation, guter Chemieschutz, weniger für Fett und Öl
geeignet. EN 388:2003, 2131 EN 347-3:2003 AKL, EN 347-2:2003

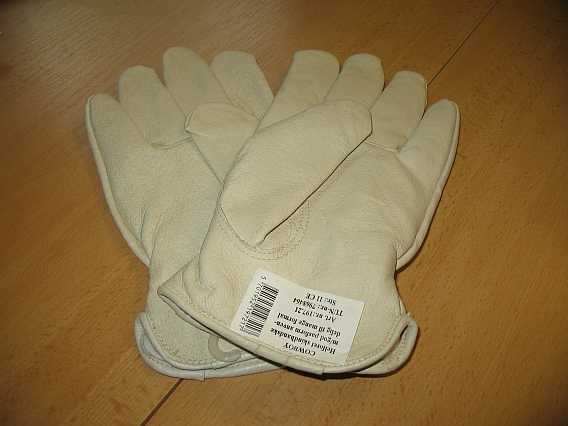

Die sogenannten Cowboy-Handschuhe gab es bei Fa. Wegertseder. Sie sind innen gefüttert, sehr weich und trotzdem belastbar. Werkzeug Werkzeug Werkzeug
23. Autopolitur von 1Z = NextZett: top

Nach einigen Jahren verliert der Lack eines neuen Autos seinen Hochglanz. Da helfen die
üblichen Mittel wie Hartwachs und Politur nicht mehr. Eine Aufbereitung ist erforderlich.
Dazu benötigt man eine Poliermaschine und eine Hochglanzpolitur, die den Lack wieder glänzen lässt.
Werkzeug

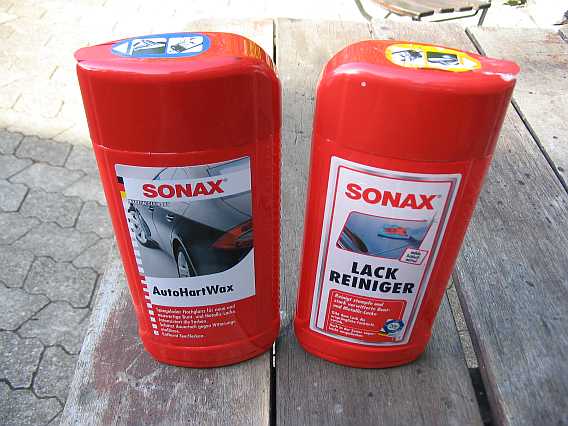

Ein herausragendes Ergebnis wird mit den Produkten von Fa. Nextzett (ehemals EinsZett) Autopflegesysteme erreicht, die von
Aufbereitungsprofis verwendet werden. Man bekommt die ehemaligen 1-Z-Produkte auch im Internet, z.B. bei Amazon
(Dank an Norbert vom AMG-Club für die Polier-Einweisung):

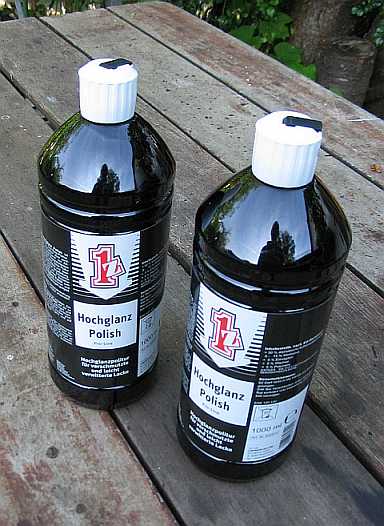

nextzett N1 Clean & Polish 1000 ml, nextzett N4 Hartglanz 1000 ml, nextzett N3 Polish & Wax 1000 ml
Werkzeug

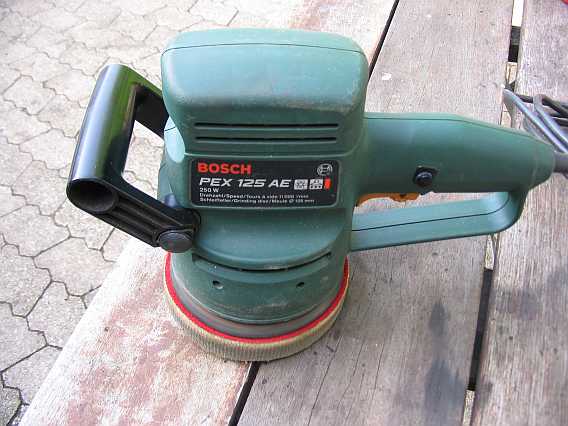

Das NextZett Hochglanz Polish kann manuell verarbeitet werden, besser ist eine Poliermaschine.

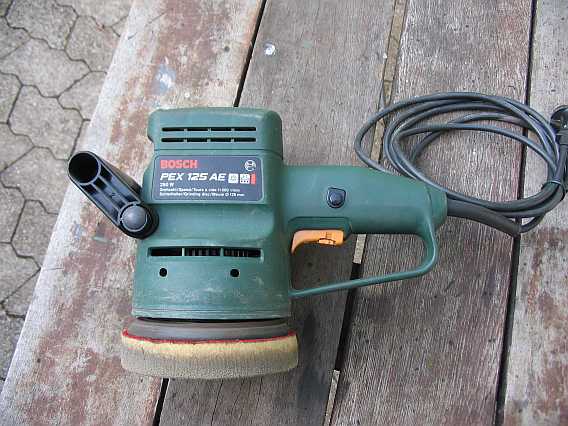

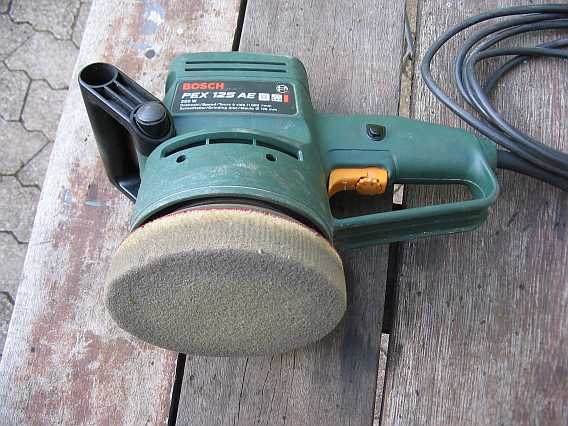

Ich verwende einen Bosch-Excenterschleifer PEX 125 AE mit Schaumstoffscheibe. Diese hat einen
kleineren Durchmesser als bei gewerblichen Poliermaschinen, was beim Geländewagen mit einigen
kleineren Flächenbereichen (außer Dach, Haube, Türen) von Vorteil ist.
Die Drehzahl ist stufenlos einstellbar.
Werkzeug Werkzeug Werkzeug
Anwendung:

Das Auto wird zuvor mit einem Insektenreiniger von 1Z, z.B. Anti Insekt + Vorreiniger (es geht auch verd. Scheibenreiniger)
eingesprüht. Dieser kann einige Minuten einziehen. Dann wird das Auto gewaschen und abgetrocknet.

Auf die zu polierende Stelle wird ein Klacks Hochglanz Polish gebracht, die Poliermaschine draufgesetzt und eine etwa Din-A4 große Fläche gleichmäßig poliert.

Mit einem Mikrofasertuch die abgetrockneten Pastenreste abwischen, bis der Hochglanz sichtbar ist. Anschließend den Lack mit Hartwachs versiegeln
oder ein Nanopolish aufsprühen und abwischen.
Als Nanopolish verwende ich das Sprühmittel von der Fa. 81 eighty One Nano Care, 85391 Allershausen.

Bari vom Sl-r230-Forum.de hat eine Polieranleitung für die Mitglieder zur Verfügung gestellt, siehe hier und mit Bildern hier.

siehe auch die gewerbliche Aufbereitung eines SL.

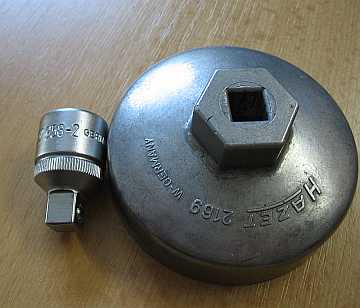

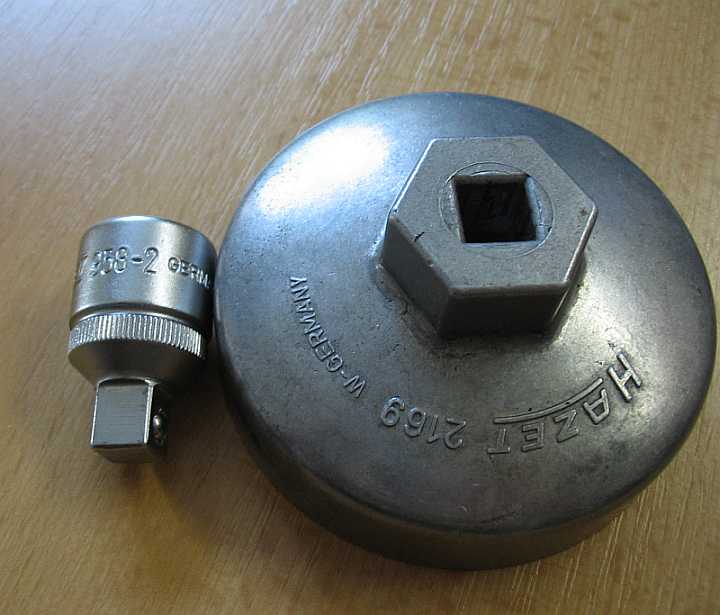

24. Ölfilterschlüssel Hazet 2169: top

siehe Ölfilterwechsel SL55AMG und G55AMG
Ölfilterschlüssel
25. Schweißpunktfräser: top

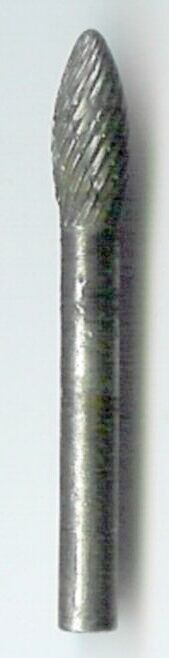

Mit dem Schweißpunktfräser (Fa. Hazet Nr. 1967, 11 mm können die Punktschweißstellen durchgetrennt werden,
siehe Restauration Radeinbaublech 280GD bzw. 240GD.
Kotfluegel
26. Montagerollbrett: top

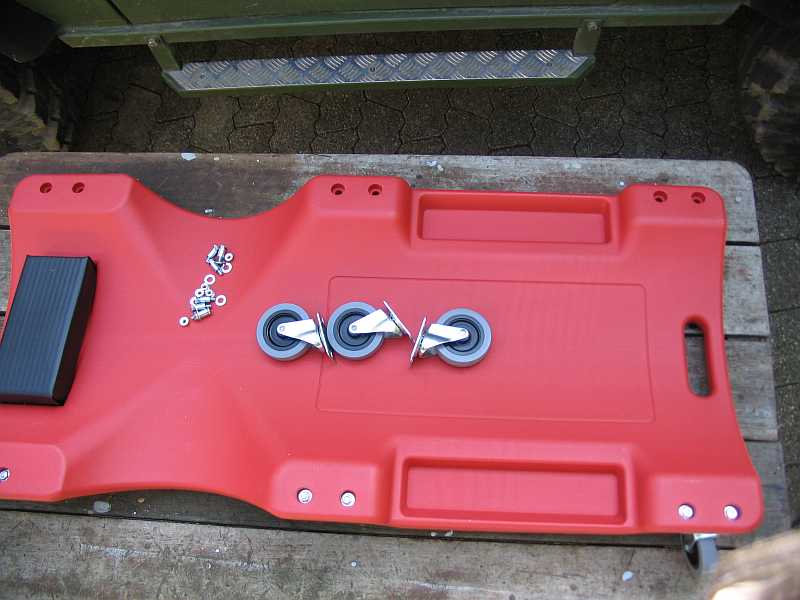

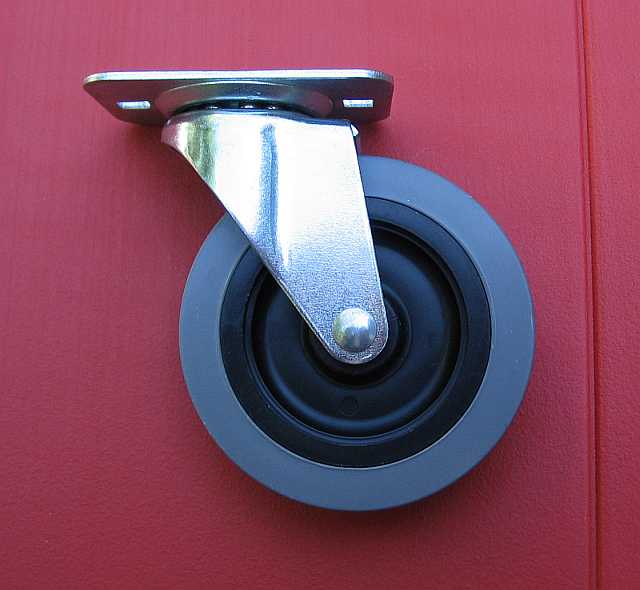

Ein gutes Montagerollbrett gibt es im Internet: XCB-01 unter 30 Euro. Es ist sehr stabil gebaut,
nicht teuer und bewährt sich: 6 Leichtlaufrollen, bis etwa 120 Kg belastbar, 100 cm Liegefläche,
Breite (zum Liegen) ca 40cm, Ablagefächer an den Seiten, Polsterung für den Kopf.
Rollbrett Rollbrett Rollbrett
27. Shorehärte-Messgerät: top

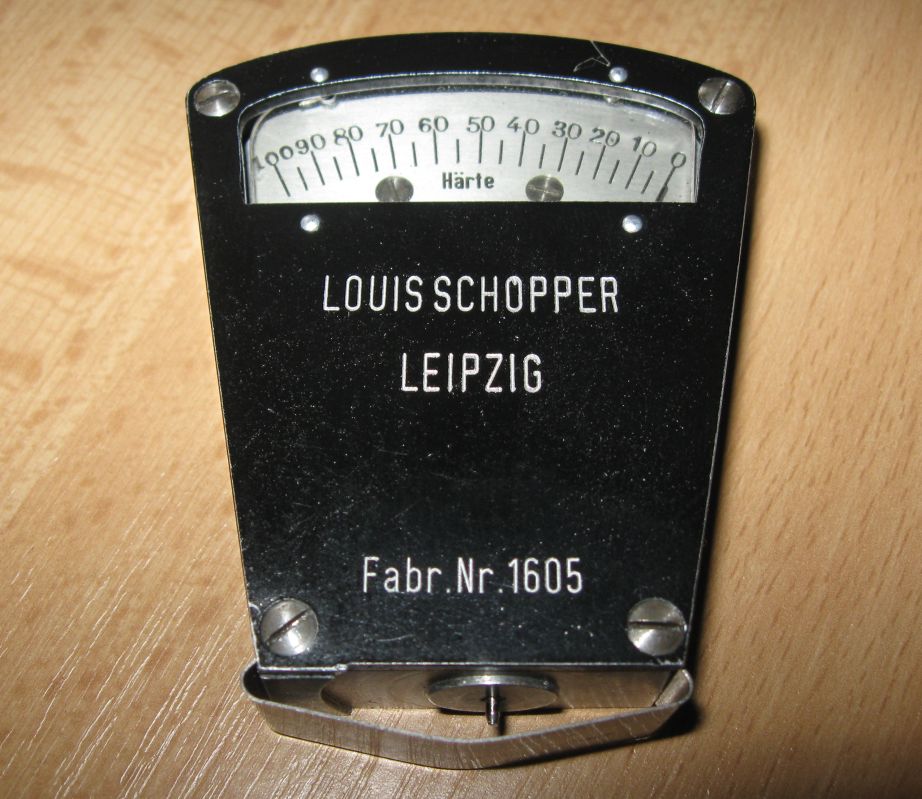

Die Härte von Gummiteilen und O-Ringen läßt sich mit einem Shorehärte-Messgerät messen.
Hier ein etwas älteres Messgerät von Louis Schopper, Leipzig, wissenschaftliche und technische Apparate 1912.
Rollbrett
zu Werkzeug Teil 1
