Teil 3.1: Übersicht Kraftstoffversorgung R230 M113.992 und 463: M113.993
1. Steuergerät Kraftstoffpumpe N118:
1.1 Relais Kraftstoffpumpe:
2. Stecker:
3.1 Druckgeber Kraftstoff B4/7:
3.2 Kraftstoffdruckregler:

4. Diebstahlsicherung:
5. Kraftstoffpumpe M3:
6. Intank Kraftstoffpumpe M3/1:
6.1 Kraftstoffbehälter (Tank) G55AMG:
6.2 Kraftstoffbehälter (Tank) SL55AMG:
7. Konservierung:
8. Kraftstofffilter:
8.1 Kraftstofffilterwechsel:
9. Kraftstoffverdunstungsanlage:
9.1 Kraftstoff-Regenerierung:

Teil 3.2 tipp64-1.htm

10. Kraftstoffversorgung:
10.1 Kraftstoffpumpenansteuerung:
11. Kraftstoffeinspritzung:
12. Diagnose Einspritzventile:
13. Kraftstoffverteilerrohr:
Zurück zu Teil 1: Motor M113.99#
1. Steuergerät Kraftstoffpumpe N118:

Motor M113.991 Typ 215/220 - Motor 113.992/995 Typ 230 - Motor M113.993 Typ 463

Übersicht: Steuergerät N118 Kraftstoffpumpe Anordnung/Aufgabe/Aufbau/Funktion: GF47.20-P-4009HA vom 18.10.2011

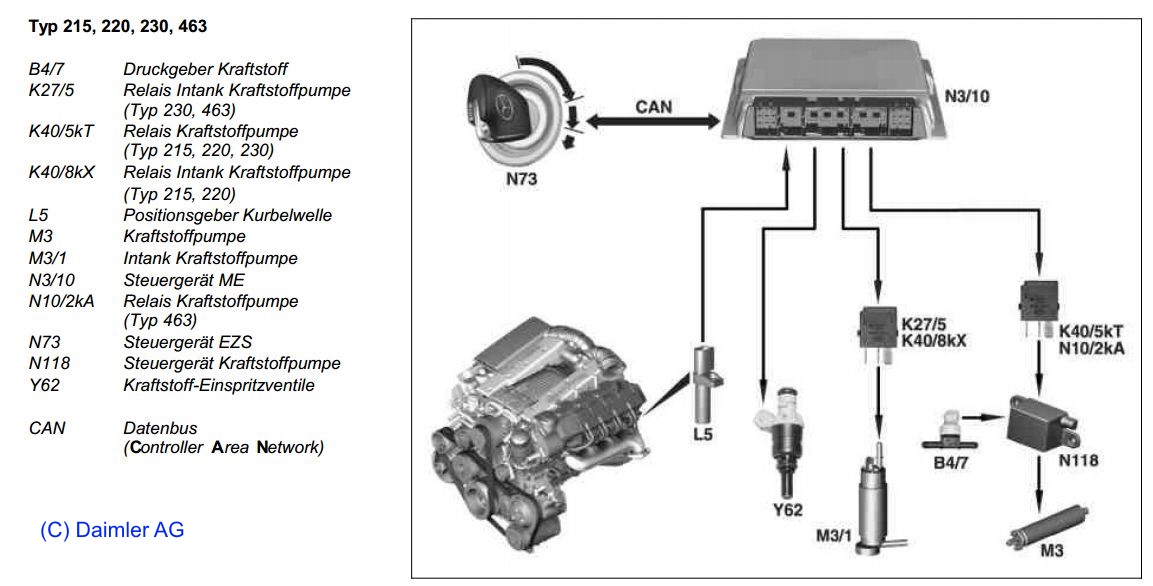

Das Motorsteuergerät ME2.8.1 ist für die Steuerung der Kraftstoffversorgung verantwortlich, siehe auch hier.

Kraftstoffpumpenansteuerung: ME Funktion: GF07.61-P-3012AM vom 25.11.2011
Sicherungsadapter
Funktion:

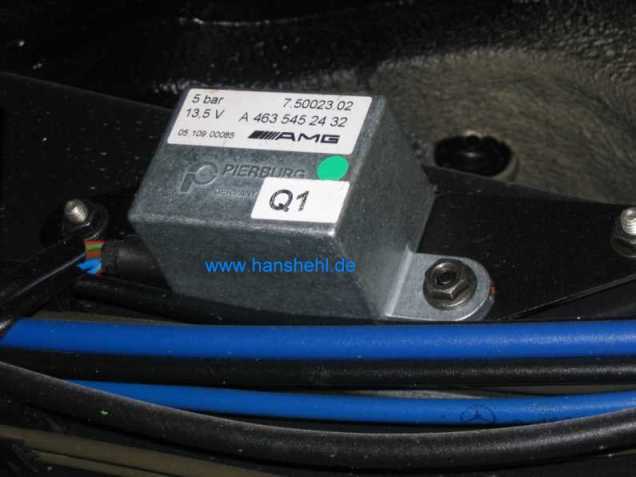

Das Steuergerät N118 (AMG, A4635452432 von Pierbourg (13,5 V - 5 bar) steuert beim R230 und W463 entsprechend dem Signal vom

Druckgeber B4/7 mit einem PWM-Signal (pulsweitenmoduliert) die Kraftstoffpumpe an und hält so einen Kraftstoffdruck von ca. 5 bar konstant.

Das Steuergerät N118 wird vom vierpoligen Steck-Relais Kraftstoffpumpe N10/2kA mit +12V versorgt, das sich beim 463 im Relaisbereich
unter der Mittelkonsole (SAM Fond, zweite Reihe, links) befindet.

Die Messung des Kraftstoff-Pumpendrucks beim R230.474 SL55AMG ergab 6 bar.
M113.993 Typ 463, z.B. G55AMG: Anordnung: GF47.20-P-4009-01GA

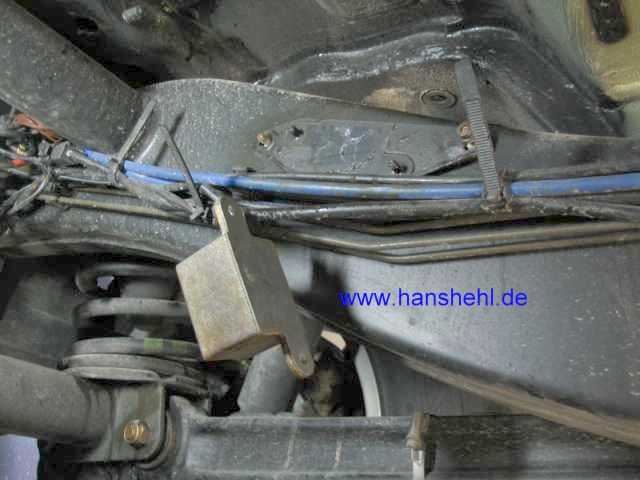

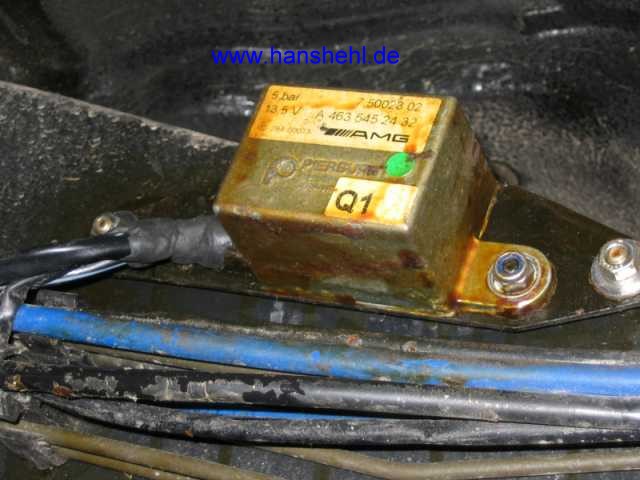

Das Steuergerät ist beim G55AMG an der Innenseite des linken Rahmenholmes mittels einer
Adapterplatte angeschraubt ( Baujahr 8/2005). Der Leitungssatz am Steuergerät N118 führt zum
Druckgeber Kraftstoff 4/7 und zum Relaismodul im SAM Fond 463 (SAM hinten).
463 neu Beifahrersitz Beifahrersitz

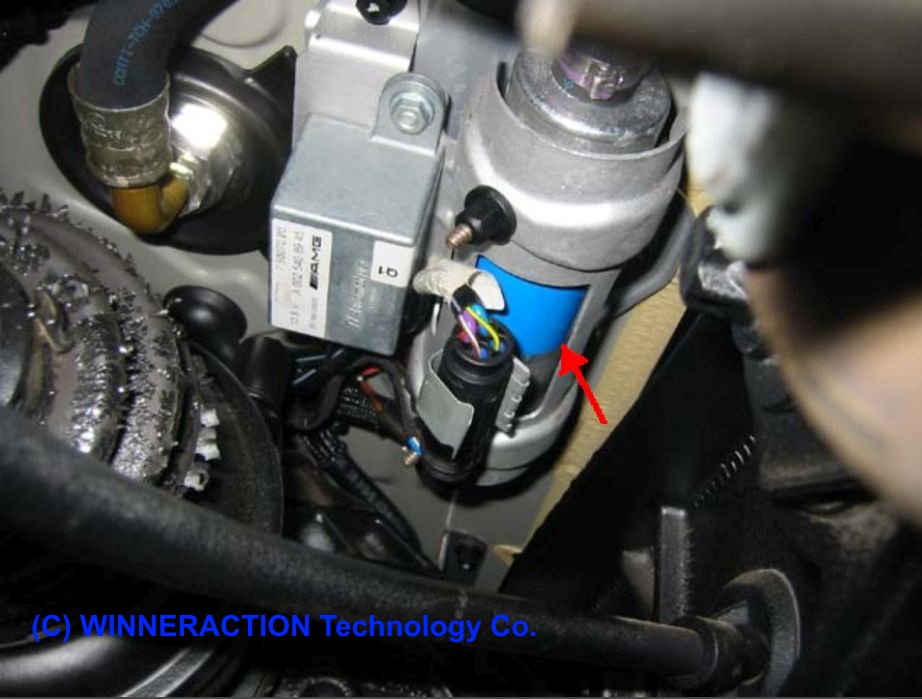

M113.992 Typ 230.4##, z.B. SL55AMG: Anordnung : GF47.20-P-4009-01HA vom 16.01.2013

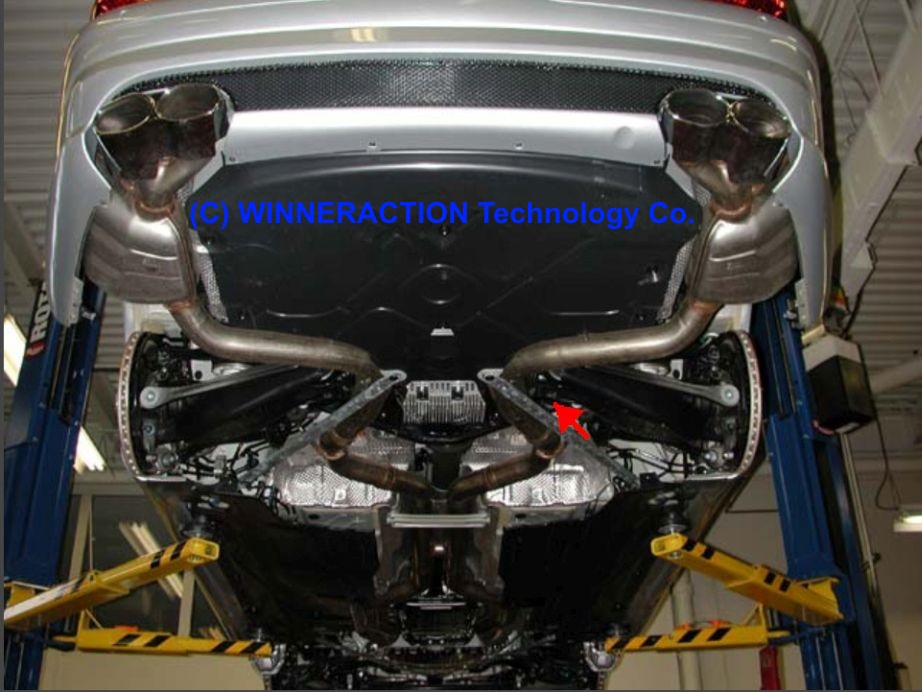

Hinter der Hinterachse am Fahrzeugunterboden befindet sich das Steuergerät Kraftstoffpumpe.
SL55AMG Tank SL55AMG Tank SL55AMG Tank

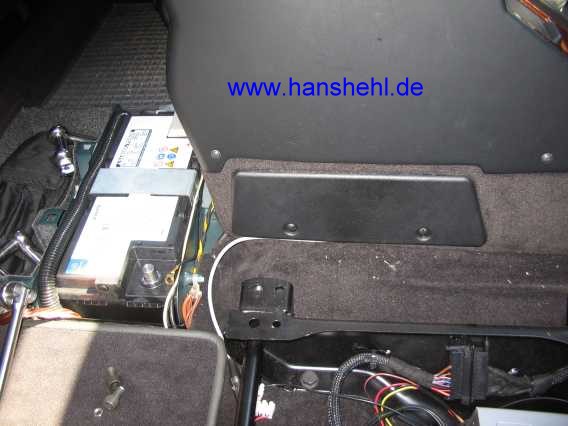

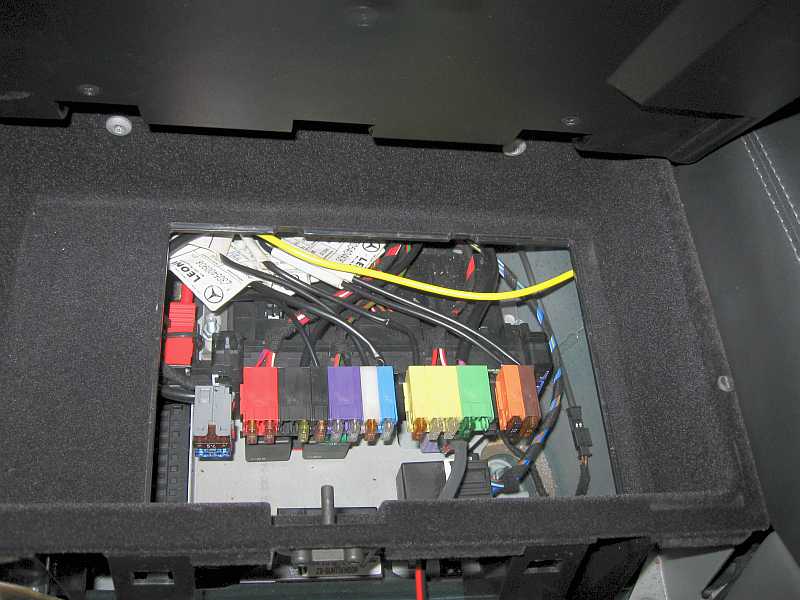

Das Steuergerät N118 wird vom vierpoligen Steck-Relais Kraftstoffpumpe K40/5kT mit +12V versorgt,
das sich beim R230 im SAM Fond unter der
Gepäckbox hinter dem Beifahrersitz befindet.

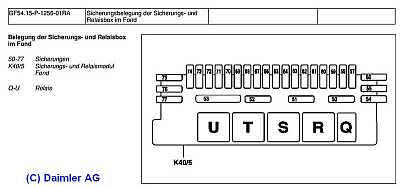

Belegung der Sicherungs- und Relaisbox SAM-Fond: bis 31.05.2002: GF54.15-P-1256-01R

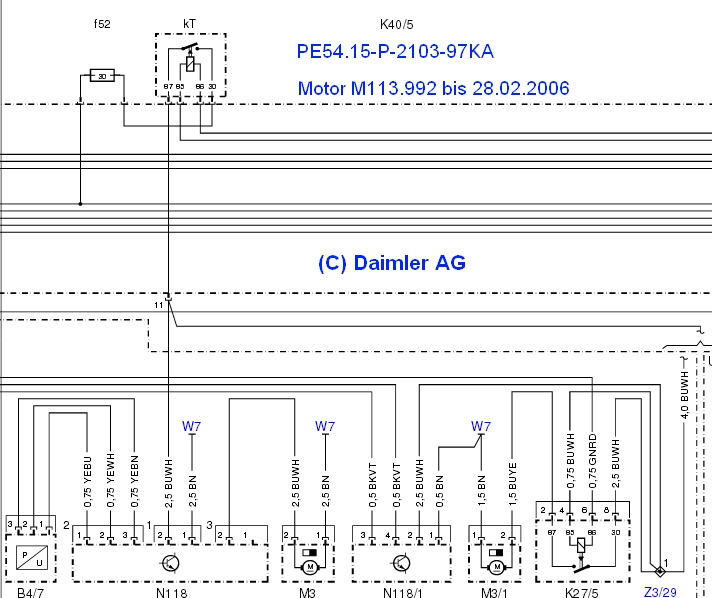

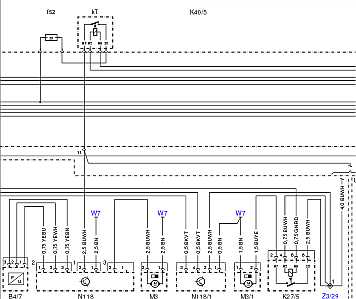

Schaltplan Sicherungs- und Relaisbox SAM-Fond: PE54.15-P-2103-97KA

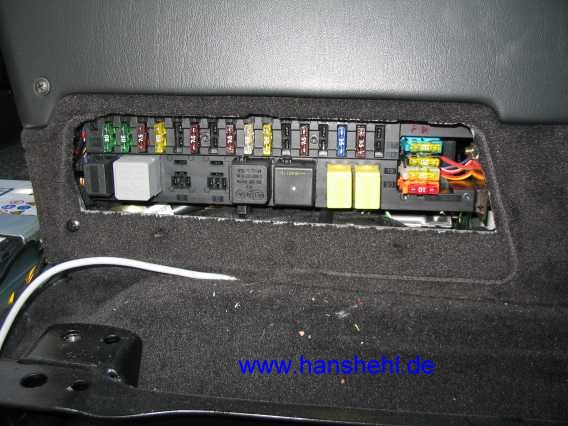

SL55AMG SAM Fond SL55AMG SAM Fond SL55AMG SAM Fond
Steuergerät N118 ausbauen:

Typ 230.474/472: AR47.20-P-5717R

Typ 230.476/477: AR47.20-P-5717RA

Typ 230.470/479: AR47.20-P-5717RM


1.1 Relais Kraftstoffpumpe N10/2ka: Motor M113.991 Typ 215/220 - Motor 113.992/995 Typ 230 - Motor M113.993 Typ 463 top

Übersicht Relais Kraftstoffpumpe N10/2ka: GF54.15-P-4105AM

Das Relais hat je nach Typ unterschiedliche Bezeichnungen im Schaltplan: K27/1: Typ 211, 219, K40/5kT: Typ 215, 220, 230, N10/2kA: Typ 463.

Das Relais N10/2kA seinerseits wird durch ein Massesignal an Kl. 86/Pin 1 vom Steuergerät ME N3/10 eingeschaltet und liefert von
Kl. 30/ Pin 3 über Kl. 87/ Pin 5 die 12V für das Steuergerät und die Pumpe.
Sicherungsadapter
Funktion: GF54.15-P-4105-02AM

Anordnung Typ 211/219: GF54.15-P-4105-01TA

Anordnung Typ 215/220: GF54.15-P-4105-01AM

Anordnung Typ 230: GF54.15-P-4105-01RA

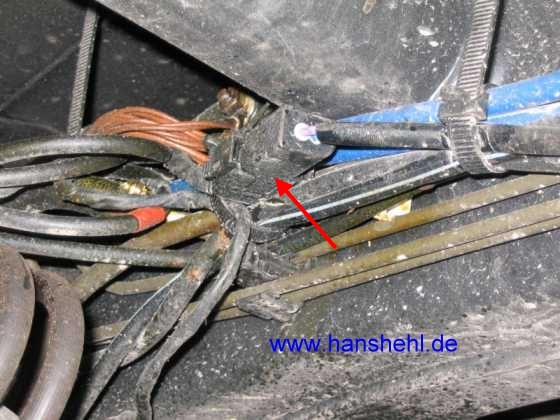

Unter der rechten Gepäckbox hinter dem Beifahrersitz befindet sich das Relais Kraftstoffpumpe K40/5kT.

Anordnung Typ 463: GF54.15-P-4105-01GA


2. Stecker: top

siehe auch Steckersysteme bei Mercedes

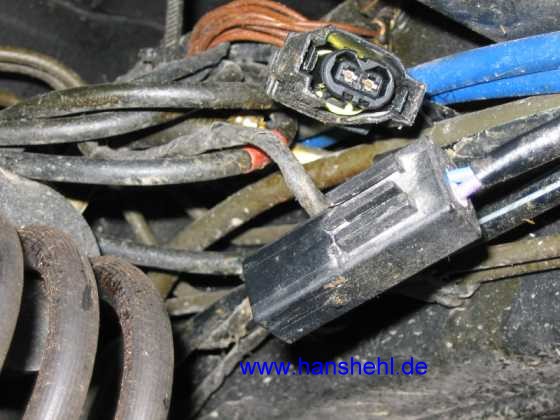

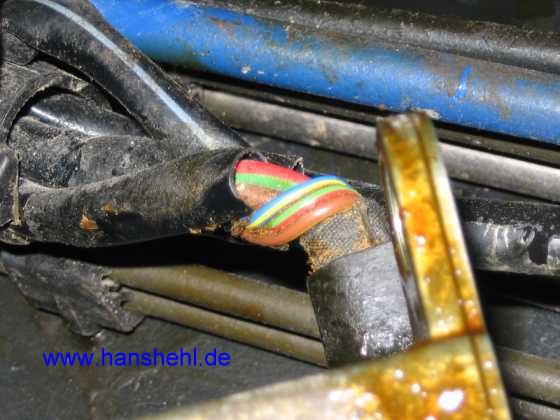

Der zweipolige Stecker verbindet das Steuergerät mit 12 V und Masse.Kabelfarben am Steuergerät: lila (12V) und blau (Masse),
nach dem Stecker: schwarz/gelb (12V) und braun Masse). Der Kabelausgang am Steuergerät sollte
zusätzlich mit Dichtungsmasse abgedichtet werden.
463 neu 463 neu 463 neu
Die zweipolige Steckkupplung stammt aus dem Junior-Power-Timer-Kontaktsystem, siehe GF00.19-P-7000A
und wird von AMP / Tycos ,seit 2015 nun neuer Name TE, produziert.

Sie soll wasserdicht sein. Die Stecker werden auch beim Golf 3 TDI verwendet.

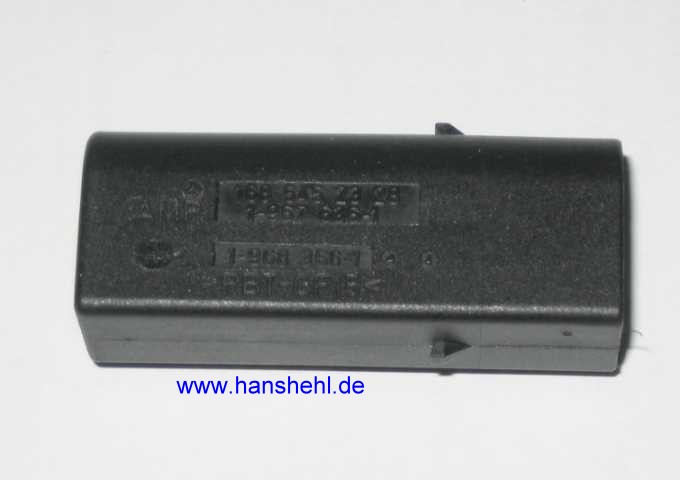

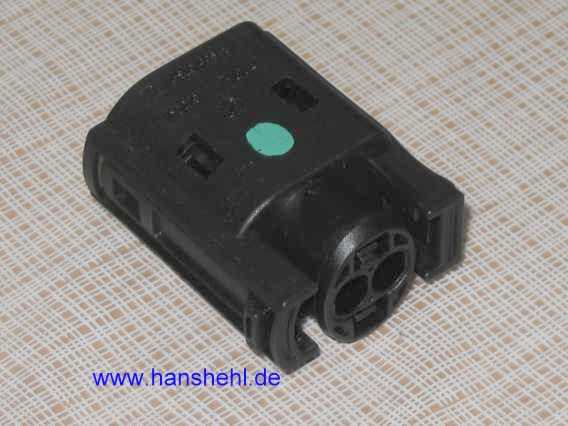

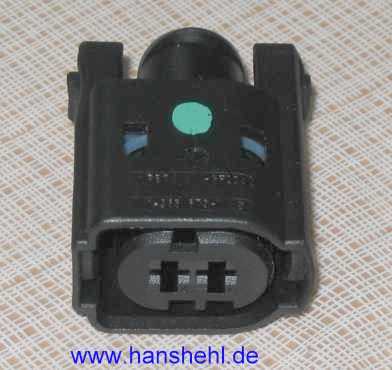

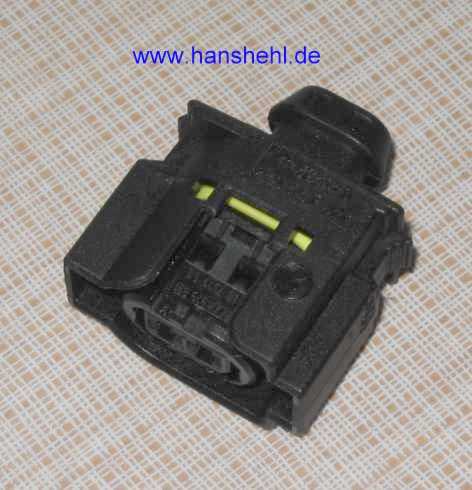

Das Steckergehäuse hat die Nummer A1685452328 (AMP-Nummer 1-967636-1). Die Flachstecker-Einsätze (JPT-Stifte) 2,8 x 0,8 mm haben
die Nummer A0355458428. Es ist das Steckergehäuse für die Magnetkupplung am Kompressor.
Stecker Stecker
Es passen verschiedene Buchsengehäuse, z.B. A1685452728 oder das Buchsengehäuse A1705450328 (AMP-Nummer 967393)
und die Einsätze (Kontaktfeder) dazu mit der Nummer A0115457726.
Stecker Stecker Stecker Stecker

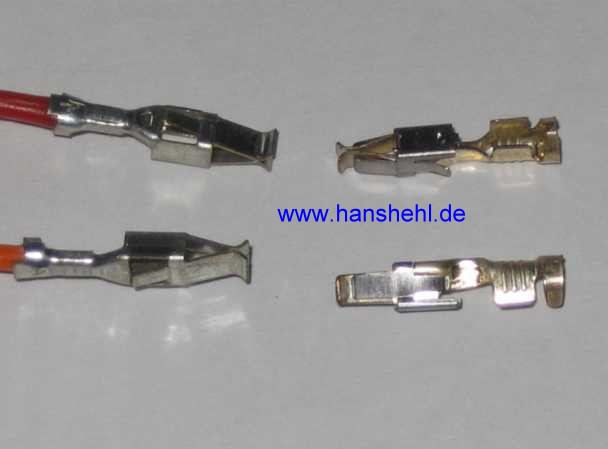

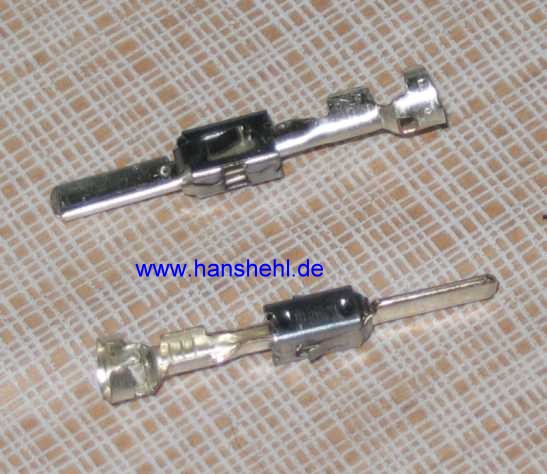

Die Einsätze (Stecker und Kontaktfeder) sind die gleichen wie in den A-, B- und C-Steckern beim Radio Audio10CD.
Allerdings sind die Kontaktfedern aus dem Zubehörhandel (links im Bild) qualitativ sehr schlecht (nicht versilbert, keine zusätzlichen Federbleche).

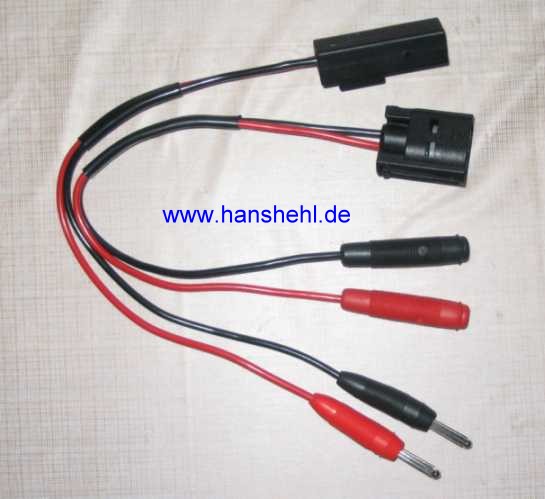

Ein Adapter für die Stecker ermöglicht nun Kontrollmessungen am Steuergerät. Zunächst sind etwa 0,3 V vorhanden und wenn der Motor läuft,
sind es 13,5 V und etwa 5,52 A Stromstärke.
Stecker Stecker
3.1 Druckgeber Kraftstoff B4/7: top

Motor M113.991 Typ 215/220 - Motor 113.992/995 Typ 230 - Motor M113.993 Typ 463

Der Druckgeber Kraftstoff B4/7 (A0035424818 - 162,76 Euro inkl., grüner Pfeil) misst den Kraftstsoffsystemdruck
(Pumpendruck) nach dem Kraftstoff-Filter (A0024772701).
Eine Membran im Druckgeber beeinflußt einen Widerstandsmesser.
Der Geber ist mit einem dreiadrigem Kabel (rot, blau, braun) mit dem Steuergerät N118 verbunden,
der Stecker sollte zusätzlich abgedichtet werden.

Übersicht: GF47.20-P-4007HA:

Anordnung G55AMG 463: GF47.20-P-4007-01GA

Anordnung SL55AMG 230: GF47.20-P-4007-01HA
463 neu
3.2 Kraftstoffdruckregler 55/2: top

Motor M113.991 Typ 215/220 - Motor 113.992/995 Typ 230 - Motor M113.993 Typ 463

Übersicht: GF47.20-P-4012AM

Anordnung: Typ 215, 220: GF47.20-P-4012-01M

Anordnung: Typ 230: GF47.20-P-4012-01AM

Anordnung: Typ 463: GF47.20-P-4012-01GA

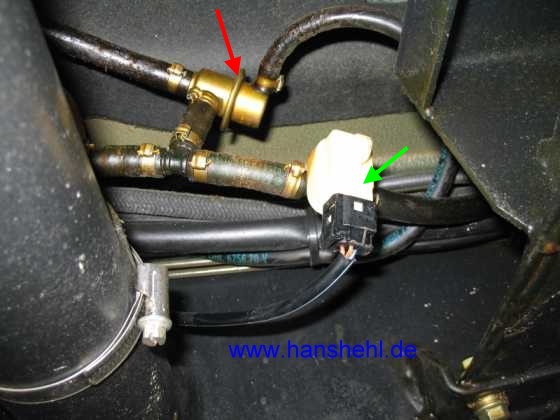

Der Kraftstoffdruckregler (55/2, roter Pfeil) begrenzt den Kraftstoffdruck (ca. 5 bar) nach dem Kraftstofffilter unabhängig von der Kraftstoffpumpe.
Eine Membran im Reglergehäuse öffnet bei Überdruck ein Ventil für den Kraftstoffrücklauf zum Beruhigungstopf im Tank. Der Rücklauf füllt mit einer
Saugstrahlpumpe den Beruhigungstopf. Bei hoher Drehzahl füllt zusätzlich die Intankpumpe den Beruhigungstopf im Tank.
463 neu
4. Diebstahlsicherung: top

Wird der Stecker zwischen Steuergerät und Pumpe bei laufendem Motor (G55AMG M113.993) abgezogen, bleibt der Motor nach 3-4 Sekunden stehen.
Es werden keine Fehlermeldungen abgelegt, wie das Eingangs-Kurztest-Protokoll mit der Diagnose zeigt.

Nach dem Aufstecken kann der Motor wieder normal gestartet werden.

Dies ermöglicht verschiedene Diebstahlsicherungen (z.B. versteckt eingebauter Schalter/Relais), die bei entsprechendem Einbau
eines GSM-Moduls sogar per SMS durchgeführt werden können (siehe auch Standheizungssteuerung per SMS).
5. Kraftstoffpumpe M3: top

Motor M113.990 Typ 211/219 Motor M113.991 Typ 215/220 - Motor 113.992/995 Typ 230 - Motor M113.993 Typ 463

Übersicht: GF47.20-P-4003AM
Funktion: GF47.20-P-4003-02KE

Anordnung: Typ 211, 219: GF47.20-P-4003-01TA
Anordnung: Typ 215, 220: GF47.20-P-4003-01A
Anordnung: Typ 230: GF47.20-P-4003-01RA
Anordnung: Typ 463: GF47.20-P-4003-01GA

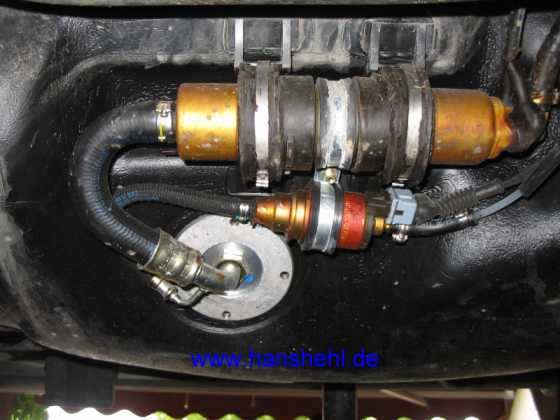

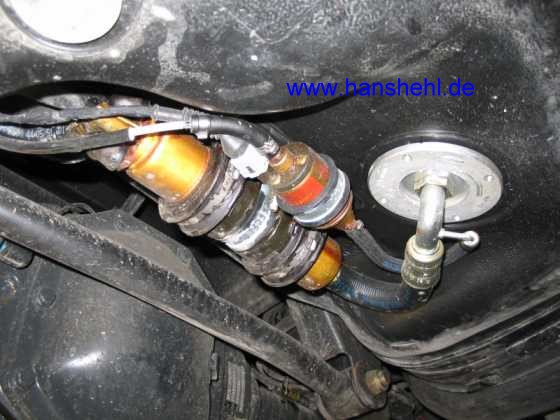

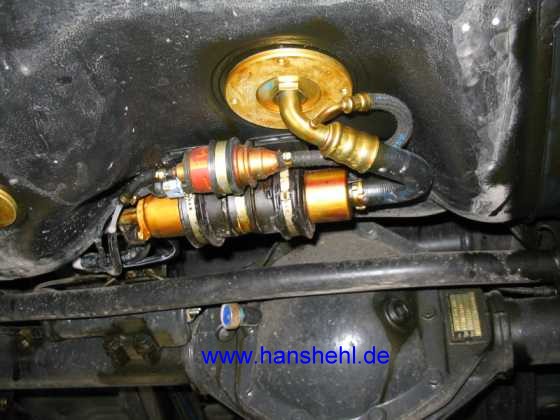

Die Kraftstoffpumpe M3 ist eine Schraubenspindelpumpe, deren Antriebs- und Laufspindel den Kraftstoff durch Fliehkraft
mit max. 300 Liter/h bei 5 bar zum Kraftstofffilter fördert. Eine Mehrförderung bewirkt eine Zirkulation des Kraftstoffes,
wodurch eine Dampfblasenbildung vermieden wird. Integriert sind ein Rückschlagventil (verhindert Rückfluss zum Tank) und ein
Überdruckventil (Druckbegrenzung).
Tank463neu
Ob im Einspritzsystem Druck vorliegt, kann bei ausgeschalteter Zündung am Ventil an der Kraftstoffverteilerleitung getestet
werden. Kappe abschrauben, Lappen unterlegen und mit einem Schraubendreher kurz auf das Ventil drücken:
Kraftstoff spritzt heraus. Achtung: Brandgefahr bei heißem Motor!.

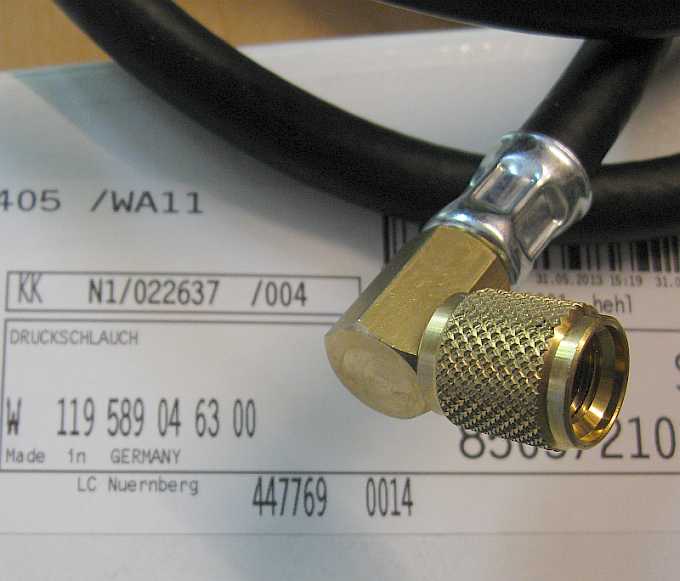

Mit einem anzuschraubenden Druckschlauch W119589046300, der das Ventil öffnet, kann man das unter Druck
stehende Benzin aus dem Kraftstoffverteilerrohr ablassen.

Siehe dazu die Kraftstoff-Pumpendruck-Messung bei der Fehlersuche.
Zyl.-Haube rechts Druckschlauch
Die größere Kraftstoffpumpe arbeitet sehr leise. Ihr Laufgeräusch hört man am besten mit einem langen Schraubendreher,
dessen Griff man ans Ohr und die Spitze an das Pumpengehäuse drückt. Nach 4 Monaten zeigt sich Korrosion an der
Befestigungsschelle der Benzinpumpe.
Tank463neu Tank463neu

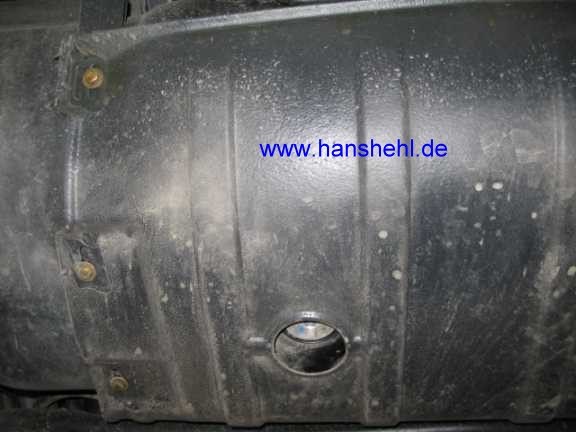

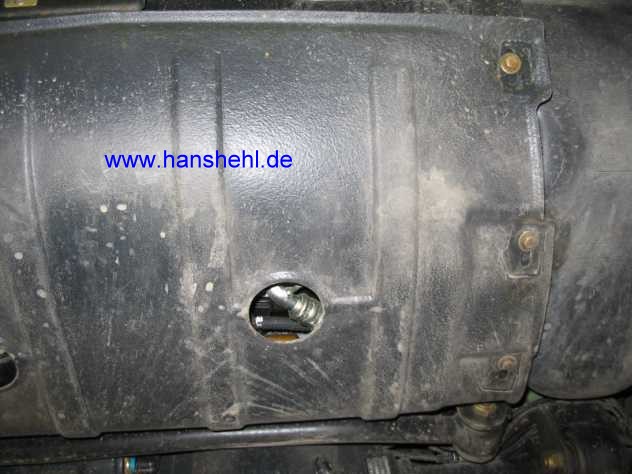

Ab Werk ist unter der Tankschutzplatte keine Konservierung durchgeführt. Die Platte kann im Gegensatz zu früher
einfach nach Lösen der sechs M 6-Schrauben abgebaut werden. Ist eine Standheizung verbaut, ist eine zweite
kleinere Pumpe zusätzlich vorhanden.
Tank463neu Tank463neu
6. Intank Kraftstoffpumpe M3/1 im Tank: G55AMG, SL55AMG, Typ 463, 230: top

Bei Kurvenfahrt mit niedrigem Kraftstoffstand im Tank könnte Luft angesaugt werden. Im Tank befinden sich ein
kleiner zweiter Tank (Beruhigungstopf), eine weitere Kraftstoffpumpe, die diesen kleinen Tank nachfüllt, wenn viel
Kraftstoff verbraucht wird, ein Druckregler und ein Drosselventil. Diese Bauteile lassen sich nicht wechseln.

siehe Intankpumpe M3/1 und Tipp19 Abschnit 12.3

siehe Kraftstoffversorgung GF07.61-P-3004AM
6.1 Kraftstoffbehälter (Tank) G55AMG: top

Kraftstoffbehälter 463, Motor M113.993:

Übersicht: GF47.10-P-3000GM

Aufbau: GF47.10-P-3000-02GM

Funktion: GF47.10-P-3000-01GM

Vom Steuergerät ME (N3/10) erfolgt die Ansteuerung des Relais K27/5 im SAM (Fond). Dies schaltet die 2. Pumpe im Tank ein.
6.2 Kraftstoffbehälter (Tank) SL55AMG: top

siehe hier
7. Konservierung: top

Das Steuergerät zeigte nach 4 Monaten schon rundum weiße Korrosion (im Bild ist der Boden noch nicht gewachst).

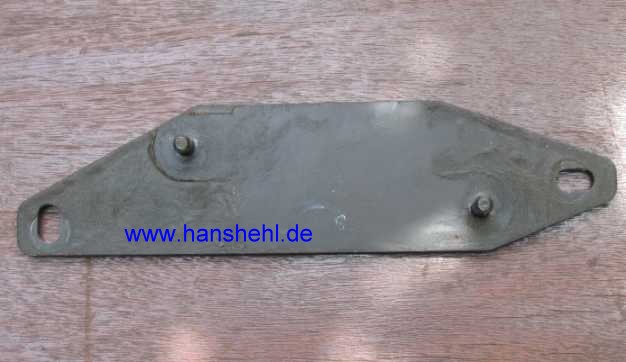

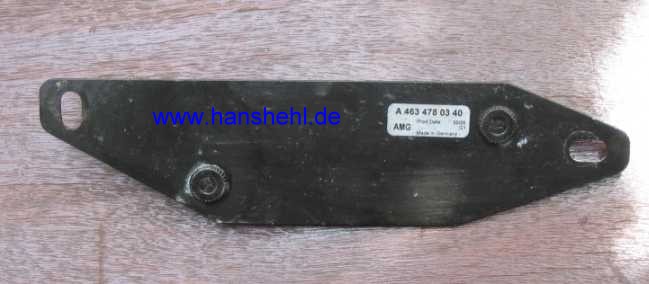

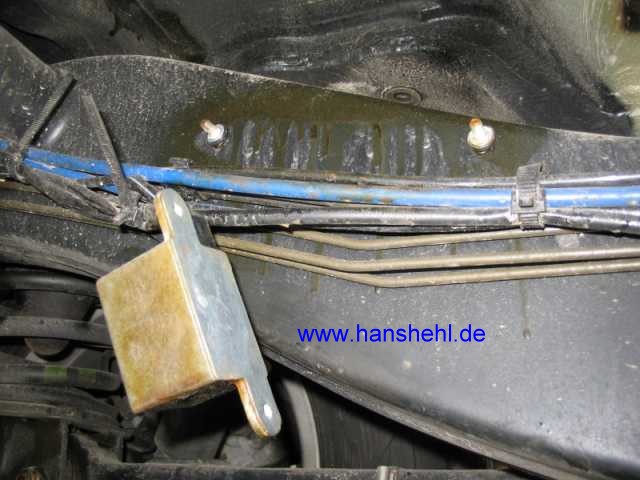

Die Trägerplatte (im 2. Bild schon abgebaut) muß auch mit Wachs geschützt werden. Auf die Bolzen am Rahmen kommen
zwei M6 V2A-Beilagscheiben.
463 neu 463 neu
Ich habe die Trägerplatte gedreht und mit je einer Beilagscheibe und M6-Stopp-Mutter aus V2A angeschraubt. Dadurch
kommt das Steuergerät etwas höher und hat mehr Abstand zum Rahmen und Kabelbaum. Der Kabeleingang wird mit Knetmasse
ummantelt. Leider sind die Kabel am Steuergerät nicht lösbar und müssen bei einem Defekt mit ausgetauscht werden.
Dies ist sehr aufwendig, da die Kabel bis in den Innenraum verlegt sind.
463 neu 463 neu 463 neu
8. Kraftstofffilter Motor M113.992 SL55AMG / M113.993 G55AMG(K): top

siehe hier
8.1 Kraftstofffilter erneuern: top

siehe hier
9. Kraftstoffverdunstungsanlage: 230, 463: top

Funktion: GF47.30-P-3013AM
9.1 Kraftstoffregenerierung Umschaltventil Y58/1: Typ 230 M113.992/995, Typ 463 M113.993: top

GF47.30-P-4030AM siehe auch Diagnose:

Übersicht:

Die Verbindungsleitung zwischen dem Aktivkohlebehälter und dem Saugrohr wird vom getakteten Umschaltventil Y58/1 geöffnet bzw. geschlossen.

Anordnung:

Typ 230: GF47.30-P-4030-01RA
bis 2/2006: Das Umschaltventil Y58/1 befindet sich im Motorraum neben dem linken Radlauf.
ab 3/2006: Das Umschaltventil Y58/1 befindet sich im Motorraum vor dem linken Radlauf.

Typ 463: GF47.30-P-4030-01GA

Funktion: 230/463: GF47.30-P-4030-02AM

Die im Aktivkohlebehälter gespeicherten Kraftstoffdämpfe werden bei laufendem Motor kontrolliert über das Umschaltventil Y58/1
abgesaugt und verbrannt. In der Rücklaufleitung befindet sich ein Rückschlagventil, das einen Ladedruckaufbau im Aktivkohlebehälter verhindert.

Ansteuerung Funktion: GF07.61-P-3013AM

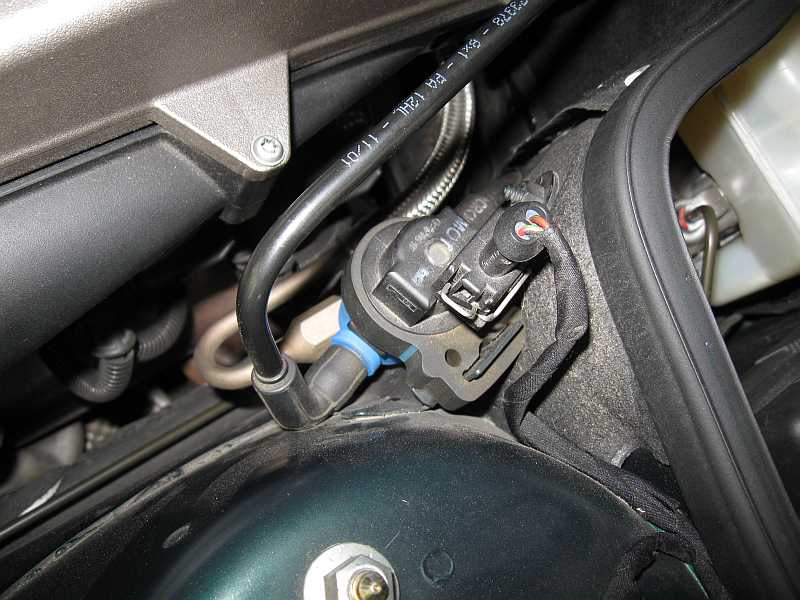

Das Umschaltventil Y58/1 wird je nach Betriebsbedingung des Motors masseseitig mit einem PWM-Signal vom Motorsteuergerät N3/10 angesteuert.
Umschaltventil Y58/1
Aktivkohlebehälter aus-, einbauen: 230: AR47.30-P-8212R
dazu den rechten hinteren Innenkotflügel ausbauen: AR88.10-P-1400R

siehe auch den Bericht von H. Lapp:
1. Teil: Innenkotflügel abbauen
(nur zugänglich für Mitglieder des SL-R230-Forums).

Anschlussschema Kraftstoffverdunstungsanlage:
Typ 210: AR47.30-P-8212-01DI
Typ 463: AR47.30-P-8212-01V

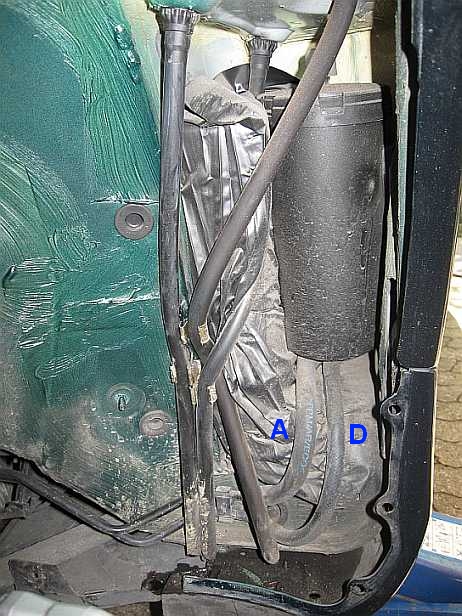

2. Bild: A = Leitung Aktivkohlebehälter-Umschaltventil-Regenerierung, D = Leitung Lüftungsventil-Aktivkohlebehälter zum Kraftstoffbehälter

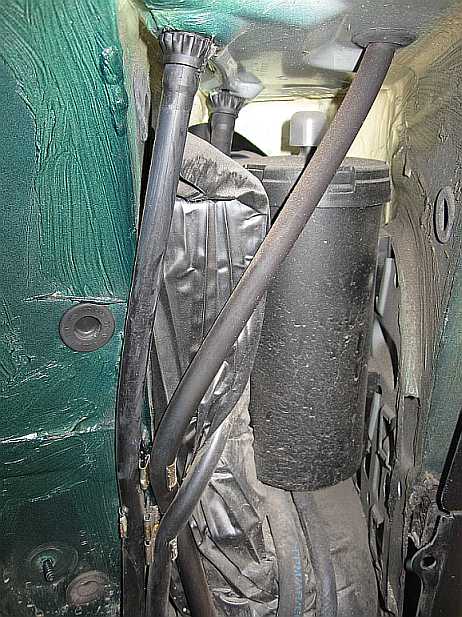

Aktivkohlebehälter Aktivkohlebehälter
Teile: EPC-Net: Gruppe 47/060/7

Regenierventil A0004705593
Aktivkohlefilter A2034706259

Zurück zu Teil 1: Motor M113.99# allgemein
