Teil 16: Motorlager M113.992

Zur Übersicht Motor M113.99# allgemein:

1. Grundlagen EPC-Motorlager: 1.1 Tabellarische Übersicht: 2. Beanstandungen: 3. Arbeitsanleitungen Motorlager: 3.1 Motorraumverkleidung: 3.2 Motorlager vorne:

3.3 Erfahrungsbericht/Bilder von Rainer (mita653): 3.4 Motor anheben: 3.5 Drittes Motorlager Getriebe: 3.5.1 Motorlager (Getriebe) SL55AMG: 3.5.2 Motorlager (Getriebe) aus-, einbauen: 3.6 Erfahrungsbericht/Bilder von Sven (schoerny): 3.7 Erfahrungsbericht/Bilder von Engelbert SL500 (yamy23):

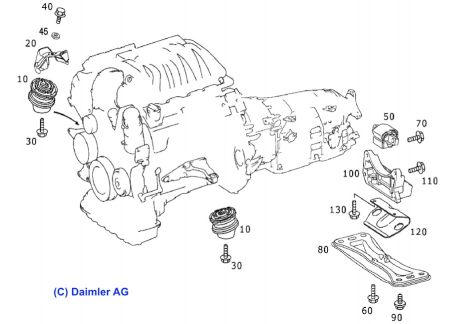

1. Grundlagen: Motorlager 230.474 SL55AMG: EPC EPC: Motoraufhängung: / 015 : Stand 22.06.2020 Bild-Nr. 10: vorderes Motorlager (links, rechts) A2202402717 Bild-Nr. 30: Schraube dazu, M8x21: A2029902201 Bild-Nr. 50: hinteres Motorlager (Getriebe) A212400418 Bild Nr. 70: 2 Stck. Schraube M10x35, Motorlager hinten an Halter hinten, N000000000428, 50 Nm Bild-Nr. 110: Schraube M8x30, Motorlager hinten an Motorquerträger hinten, N901430087003, 28 Nm Bild-Nr. 120: Abschirm-/Abweisblech an Getriebeende, am Motorträger hinten, A2302420034 Bild-Nr. 60/130: 2 Stck. Schraube Abweisblech, N00000000276, M8x20, Bild-Nr. 80: Motorträger hinten, A2302420001 (M112,M113, M272) Bild-Nr. 90: 6 Stck. Schraube Motorträger an Tunnelschiene, A2109900312, M10x25

1.1 Tabellarische Übersicht der aktuellen R230-Motorlager EPC-Stand 1/2016: ohne Gewähr

Typ R230	Motorlager vo li	Motorlager vo re	Motorlager hinten
SL 280/300 230.454	A2112402617	A2112402717	A2122400418
SL 350 230.456	A2112402617	A2112402717	A2122400418
SL 350 230.458	A2112402617	A2112402717	A2122400418
SL 350 230.467	A2302400117	A2302400117	A2122400418
SL 63 AMG 230.470	A2112403117	A2212401817	A2122401018
SL 500 / SL 550 USA/Japan 230.471	A2302400417 nur paarweise tauschen	A2302400417 nur paarweise tauschen	A2302400818
SL 55 AMG Kompressor (EVO) 230.472	A2202402717	A2202402717	A2122400418 Code P98: A2112401318
SL 55 AMG KOMPRESSOR 230.474	A2202402717	A2202402717	A2122400418
SL 500 230.475	A2302400017	A2302400017	A2122400418
SL 600 230.476	A2202400917	A2202400917	A2122400818
SL 600 230.477	A2202400917	A2202400917	A2122400818
SL 65 AMG Black Series 230.479	A2202400917 bis F 145965 A2162400017 ab F 138200 Code P99: A2162400017	A2202400917 bis F 145965 A2162400017 ab F 128200 Code P99: A2162400017	A2122400818

2. Beanstandungen: Im SL-R230-Forum wurde über verschiedene Probleme beim R230, z.B. SL55AMG wie Poltern/Geräusche/Vibrationen beim Anfahren, Beschleunigen oder Bremsen berichtet. Meistens waren Kilometerstände über 150.000 km vorhanden. Beim Überfahren von Querfugen/Unebenheiten tritt ein Rumpeln auf, das aus dem Kofferaum zu kommen scheint. Von einer Mercedes-Vertragswerkstätte wurden sogar ein ABC-Federbein dafür verantwortlich gemacht und ersetzt, was das Problem nicht löste, wie ein AMGOC-Mitglied 2008 mir berichtete, siehe hier. Es waren die Motorlager, das neue Federbein musste also wieder ausgebaut werden. Das Thema Vibrationen/Schwingungen hat Harald (halg60) erläutert, siehe hier. Die Bilder der Motorlager sind von Mitgliedern des SL-R230-Forums zur Verfügung gestellt: mita653, schoerny, Albrecht.

3. Arbeitsanleitungen Motorlager aus-, einbauen: Motortypen: M112.973 - 230.467, M113.963 - 230.475, M113.992 - 230.474, M113.995 - 230.472 Motorlager vorne aus-, einbauen: AR22.10-P-1100R

3.1 Motorraumverkleidung: Zusatzarbeiten: Motorraumverkleidung unten ab-, anbauen: AR61.20-P-1105R siehe auch Verkleidungen Beim Typ 230.475, SL500, M113.963 mit Stahlfederung (kein ABC) müssen laut Mercedes zusätzlichen Arbeitsschritte ausgeführt werden wie Auspuffanlage am Auspuffkrümmer abmontieren (siehe AR49.10-P-7000R) und Wärmeschutzblech am rechten Motorlager ausbauen. R230-SL-Forum-Mitglieder demontierten nur die Lenkungskupplung (SL55AMG) und/oder hoben den Motor an (Wagenheber oder Motorkran). Typ 230.472/474: Auspuffanlage komplett aus-, einbauen: AR49.10-P-7000RA Typ 230.476/477/479: Auspuffanlage komplett aus-, einbauen: AR49.10-P-7000RB Typ 230.472/474: Nachschalldämpfer erneuern: AR49.10-P-4951RA

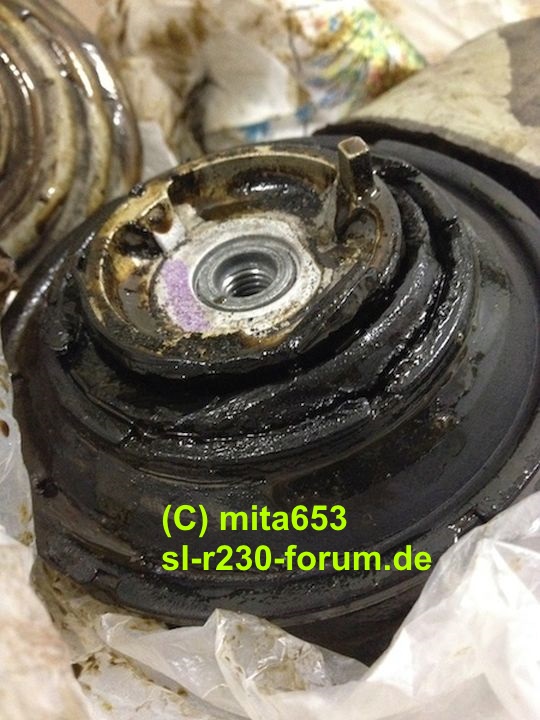

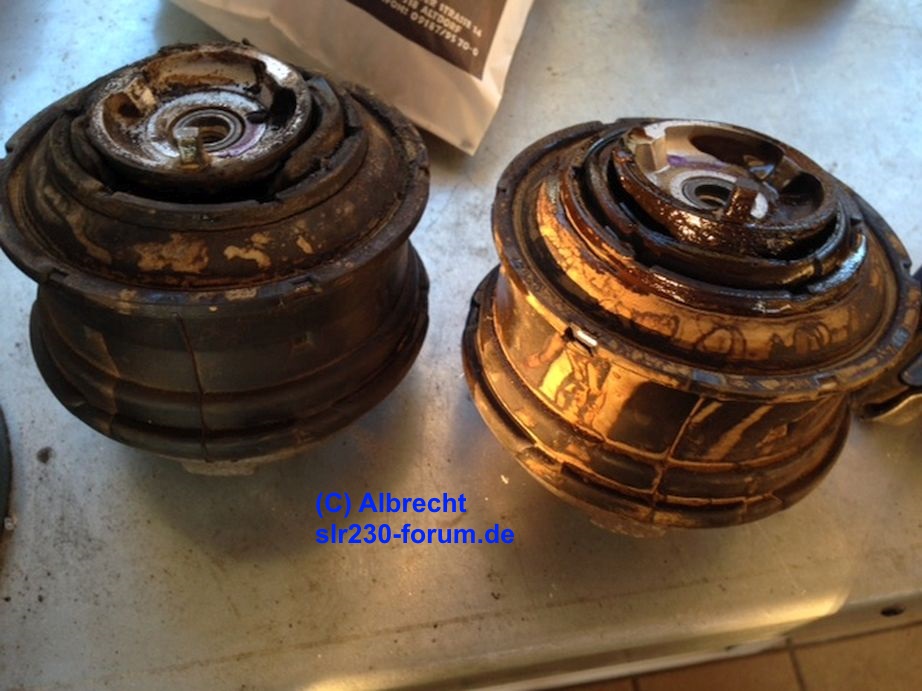

3.2 Motorlager vorne: Bei 180.000 bzw. schon 100.000 km sehen defekte Motorlager so aus. Einige Punkte sind zu beachten: Die Verdrehsicherung des Motorlagers muss in der Haltenut des Motorträgers sitzen. Wird das Lenkrad fixiert (Lenkungskupplung abgebaut), sollte man vorher die Ein- und Ausstiegshilfe deaktivieren.

Engelbert (Yamy23 sl-r230-forum.de) ersetzte am 5. Juli 2016 die zwei Motorlager und das Getriebelager an seinem SL500 230.475, M113.936.

3.3 Erfahrungsbericht von Rainer (mita653): vordere Motorlager aus-, einbauen ohne Hebebühne/Grube: Rainer (mita653) hat Ende November 2013 im SL-R230-Forum die zwei vorderen Motorlager seines SL55AMG unter "erschwerten Bedingungen" ohne Hebebühne gewechselt. Hier eine Zusammenfassung seiner Erfahrungen:

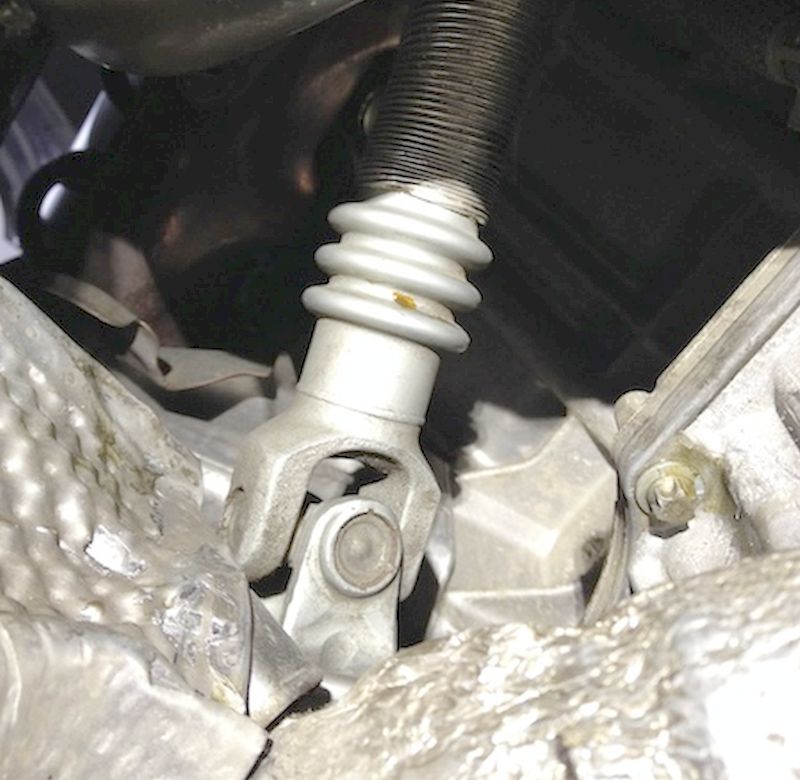

Das rechte vordere Motorlager läßt sich so aus- und einbauen. Es geht letztlich auch ohne Auspuffausbau. Der Motor wurde mit einem Wagenheber angehoben. Eine 13er-Nuss mit Verlängerung ist unten zu empfehlen. Beim linken Motorlager muss also die Lenkungskupplung raus. Dazu oben und unten eine 13er Schraube lösen. Das Lenkrad blockieren, da es nicht mehr verdreht werden darf, wenn die Lenkungskupplung nach oben aus der Lenkspindel herausgezogen wird.

Auch das 3. Motorlager (Getriebe) wurde dann getauscht.

3.4 Motor anheben: Motortragbügel aufsetzen, Motor anheben: AR33.10-P-010001R Umständlich, wird so nicht gemacht. Im SL-R230-Forum ohne Gewähr: Wagenheber unter die Ölwanne, es empfiehlt sich eine größere Hartgummiplatte als Unterlage zu verwenden. Oder mit einem Motorkran den Motor etwas anheben.

3.5 Drittes Motorlager (Getriebe): Das hintere Motorlager ist beim SL55AMG und G55AMG gleich: Motorlager (Getriebe) hinten aus-, einbauen: AR22.10-P-1160AB EPC-Bild Nr. 50: Motorlager hinten A2122400418 EPC-Bild Nr. 70: Schraube M10x35, Motorlager an Halter

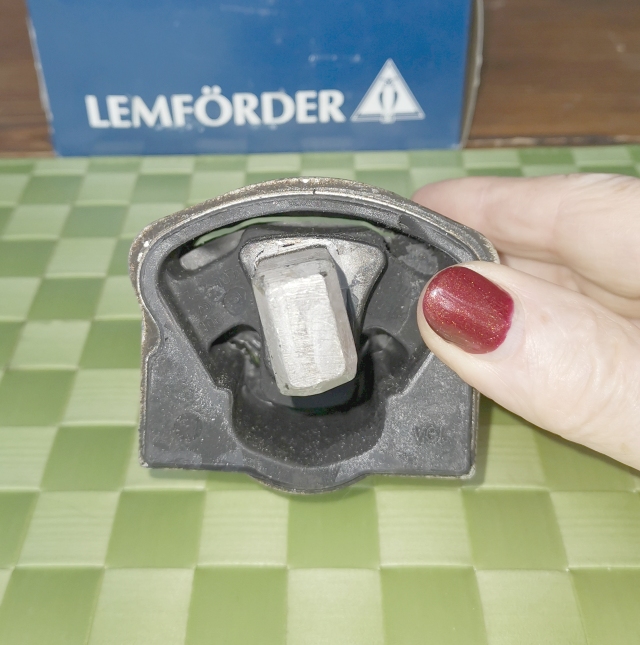

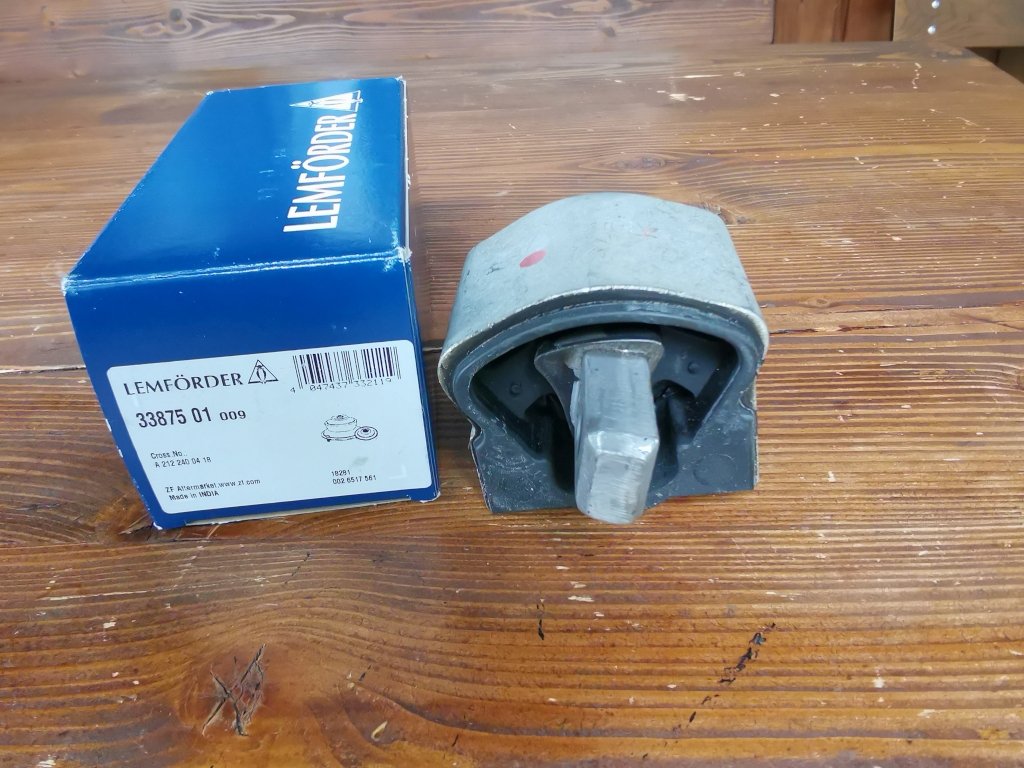

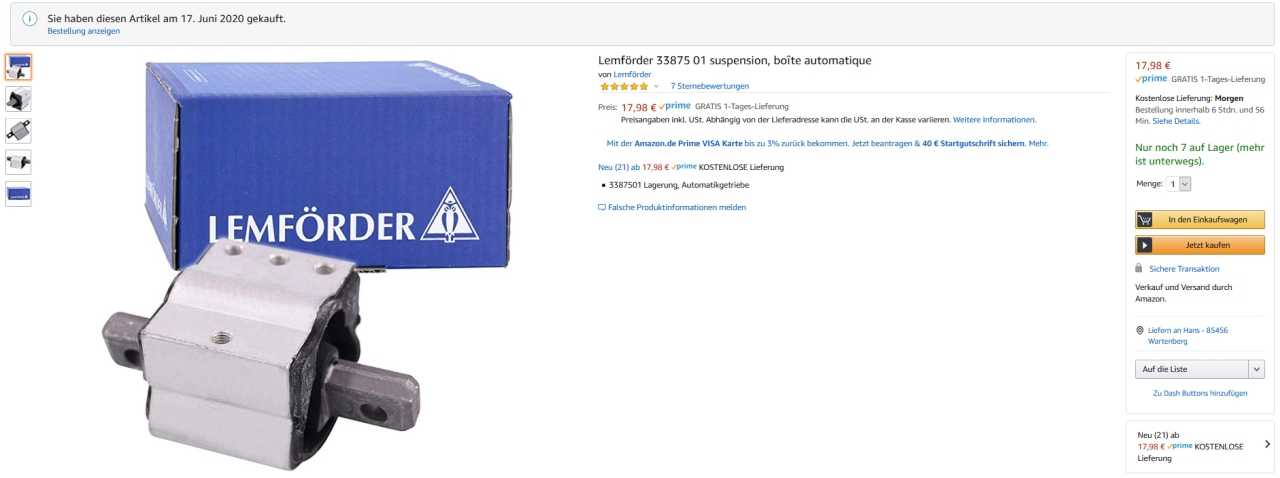

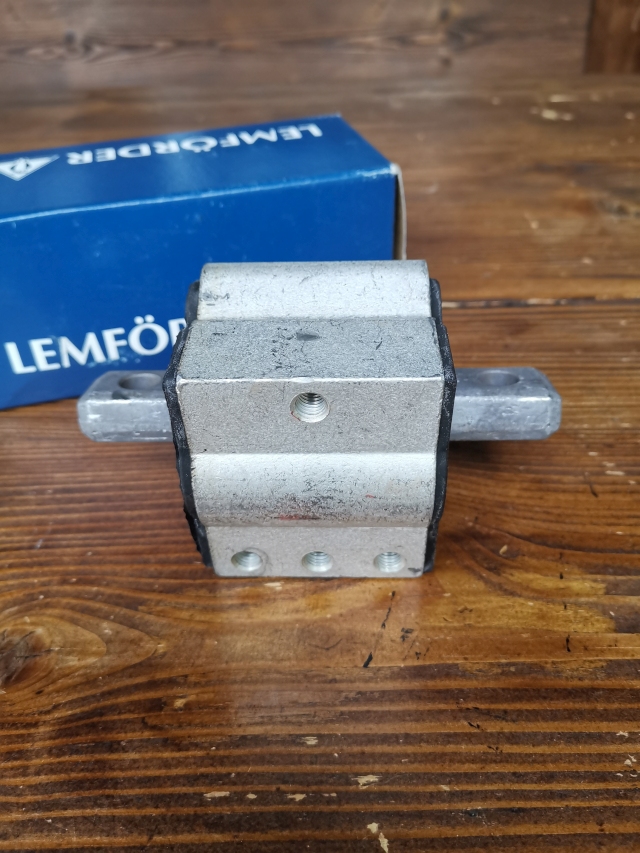

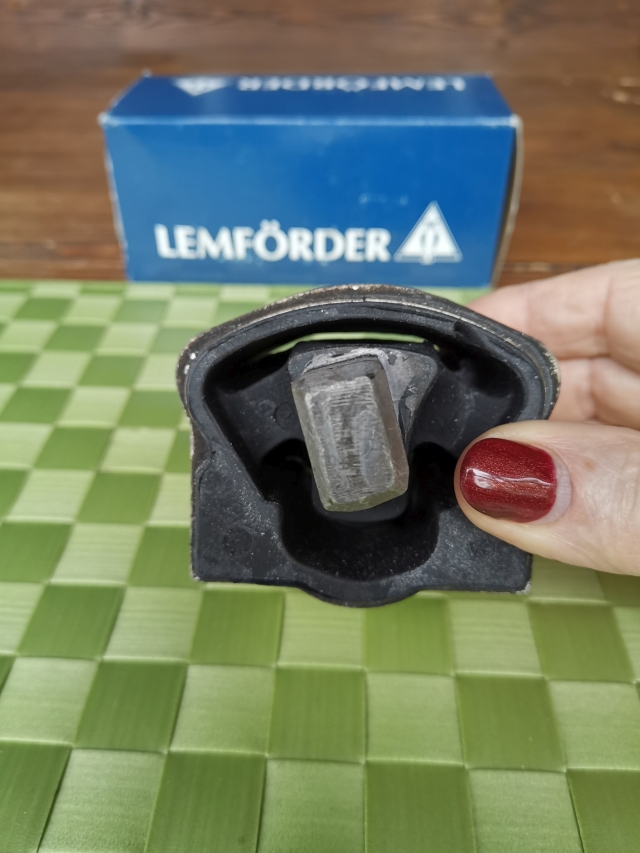

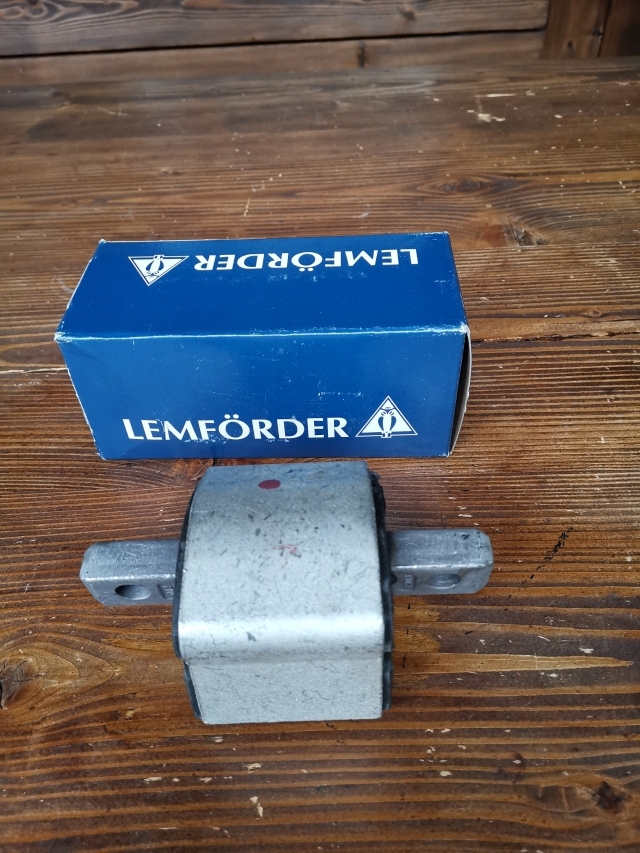

3.5.1 Motorlager (Getriebe) SL55AMG: Beim Wechsel der Gummilager an der Vorderachse stellten Jakob und ich fest, dass auch das hintere Motor-/Getriebelager defekt ist, km-Stand 76.163, Bj. 07/2002. Also wird es gewechselt und ich bestellte mir bei Amazon am 18.06.2020 zwei Lager (für den SL55AMG und für den G55AMG) von Lemförder Nr. A2122400418 / 33875 01 prime, 1-Tages-Lieferung, waren am Nachmittag, 19.06.2020 schon da.

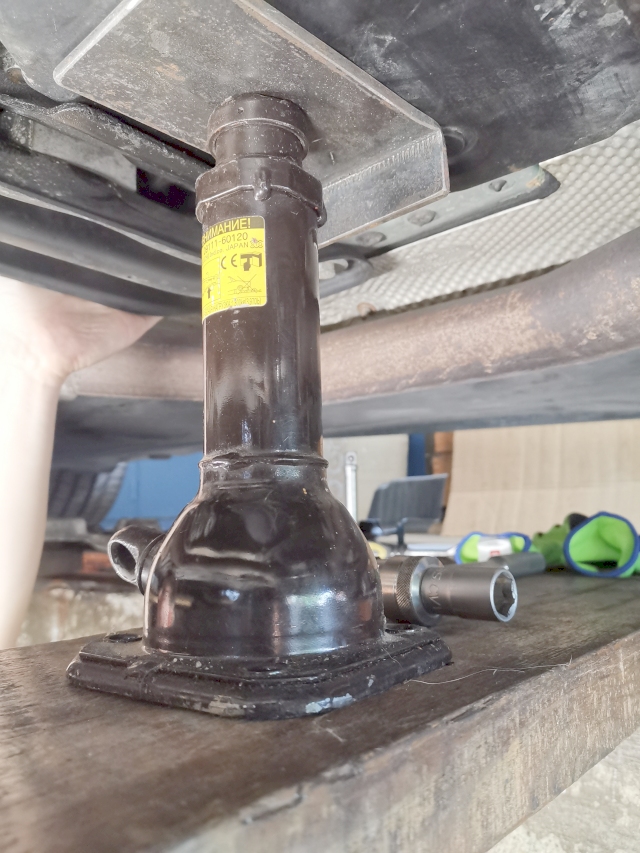

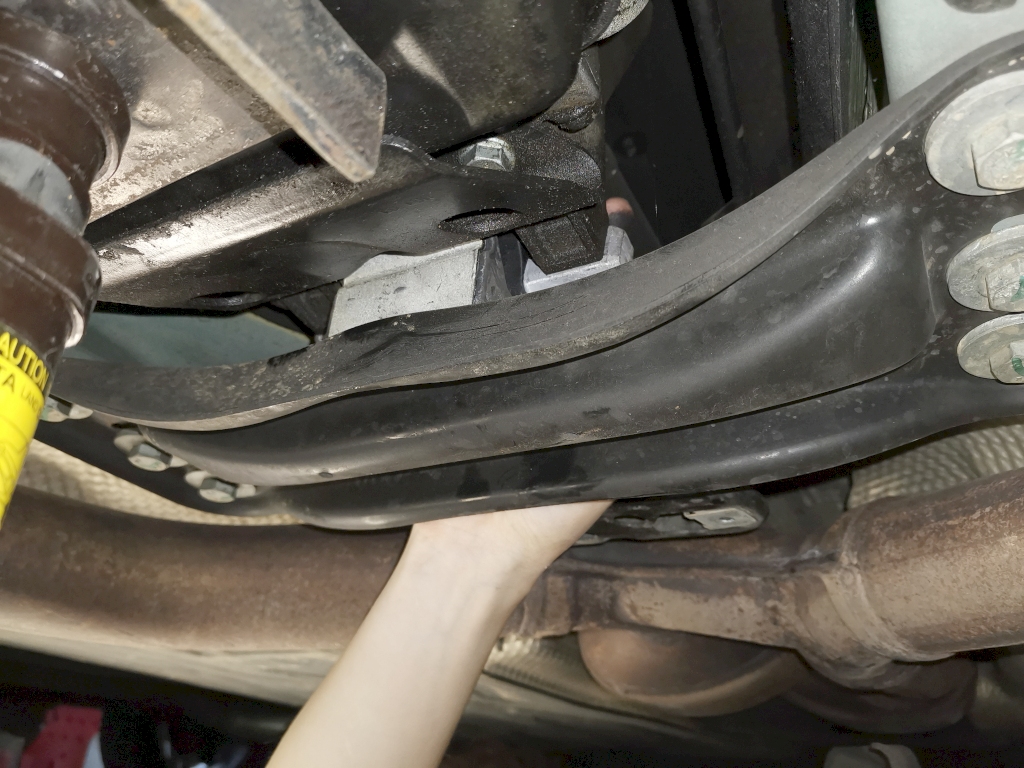

3.5.2 Drittes Motorlager (Getriebe) aus-, einbauen bei meinem SL55AMG: Nach Abbau der unteren Motorverkleidung Nr.4 (habe die Motorschutzplatte aus Metall) am 21.06.2020 und des Getriebeschutzes Nr. 5 haben wir das Getriebe mit einem kleinen Heber und Unterlegplatte abgestützt und geringfügig angehoben. Die zwei Schrauben am Lager (eine Seite mit Masseband) und die zwei kleineren Schrauben unten am Getriebeträger lösen. 2. Bild: Das Masseband ist an der Karosserie am Massepunkt W49 angeschraubt.

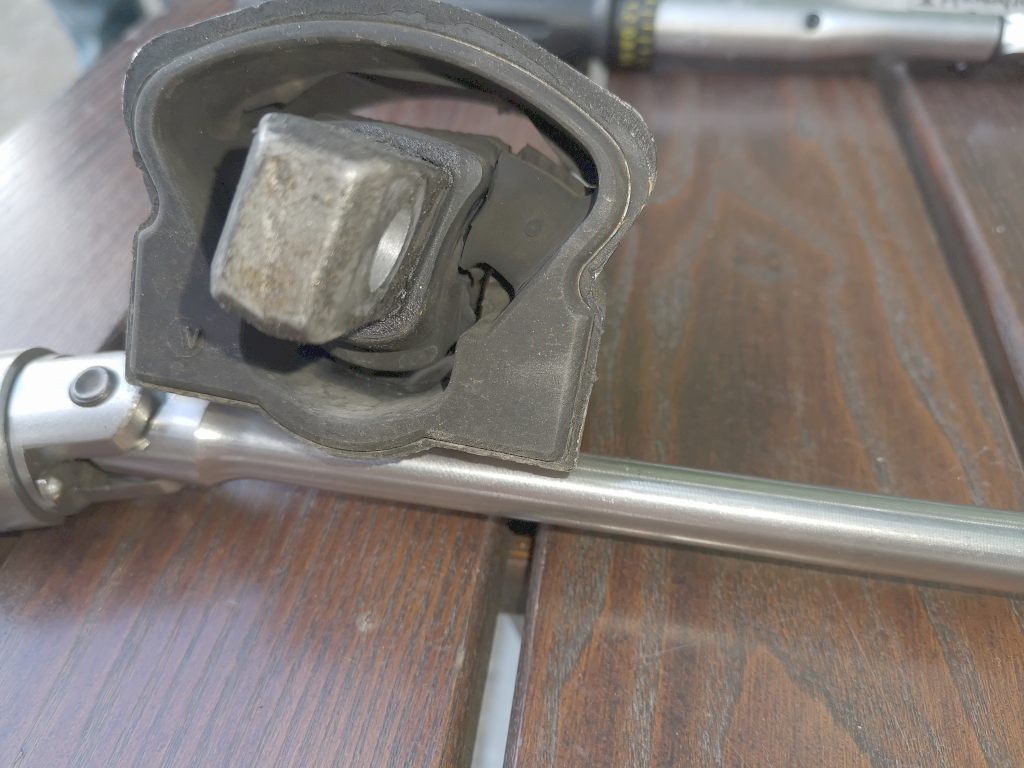

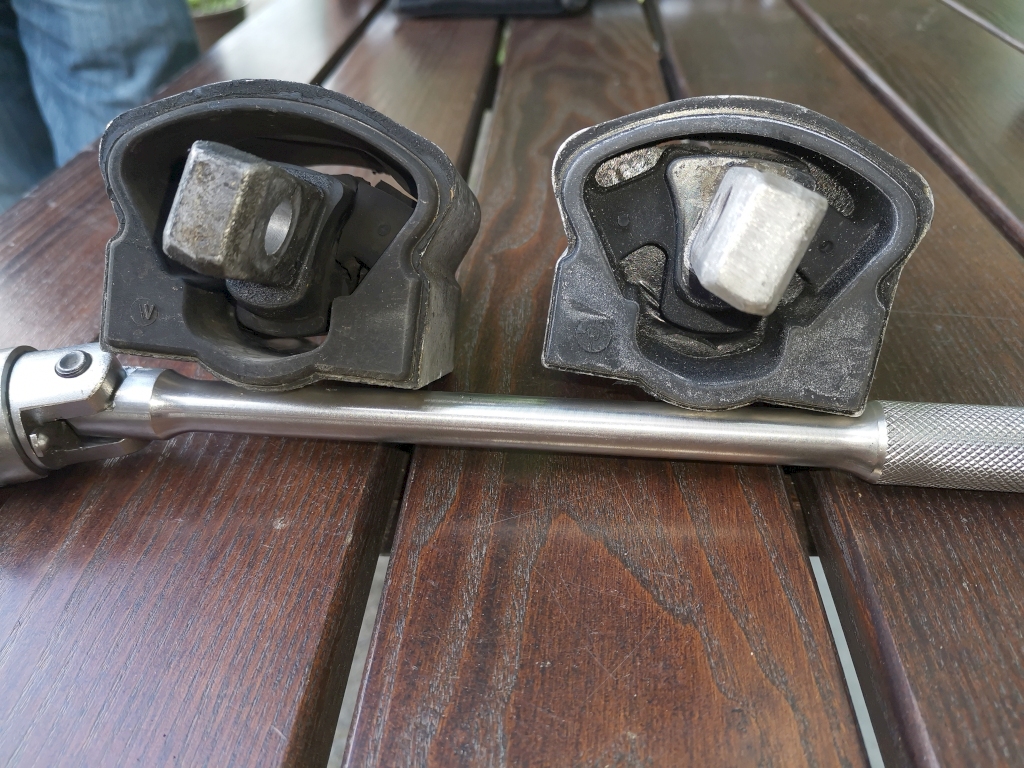

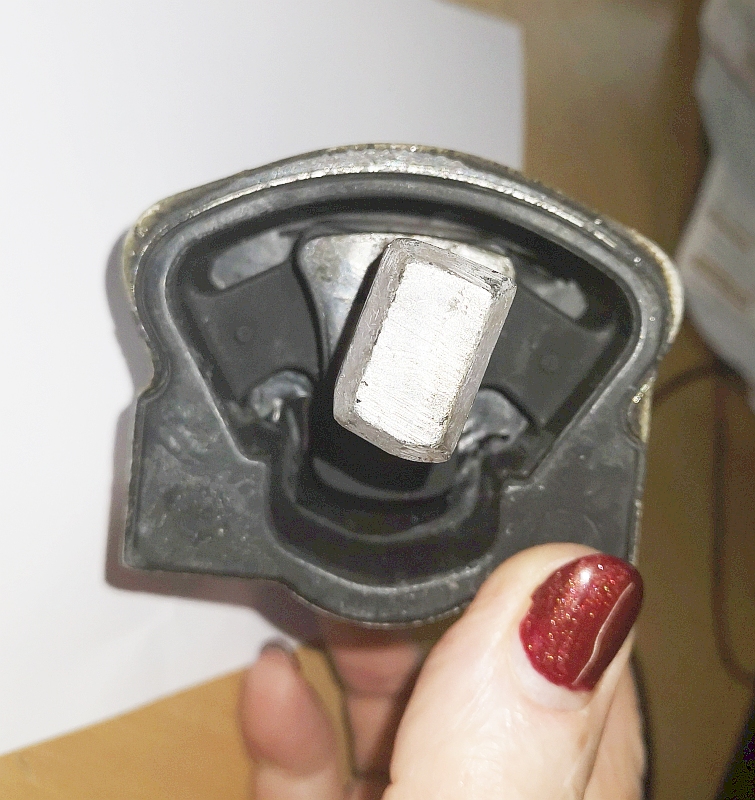

Das Lager war auf einer Seite im Gummi schon abgerissen.

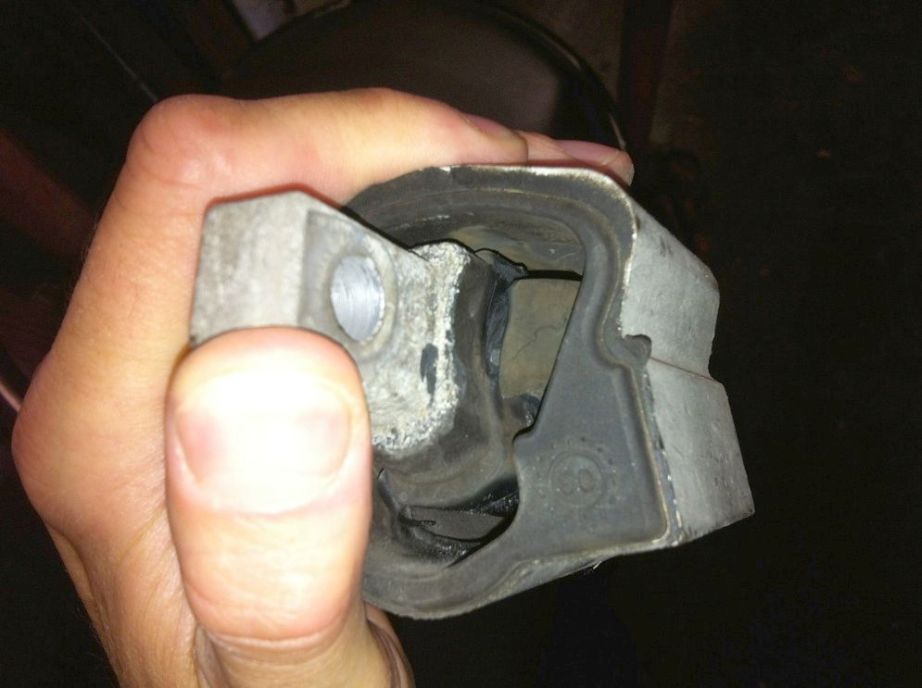

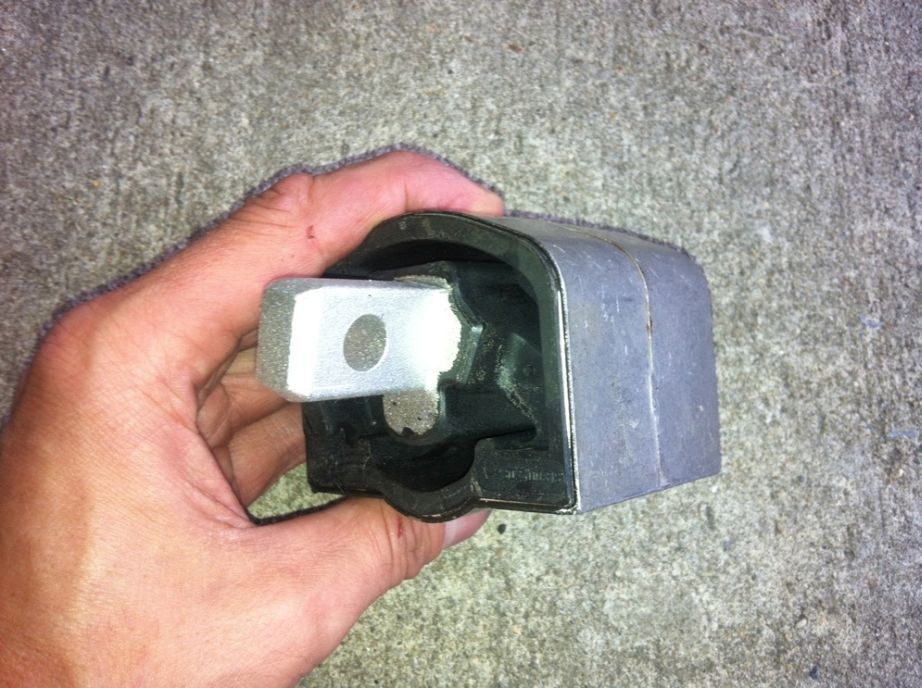

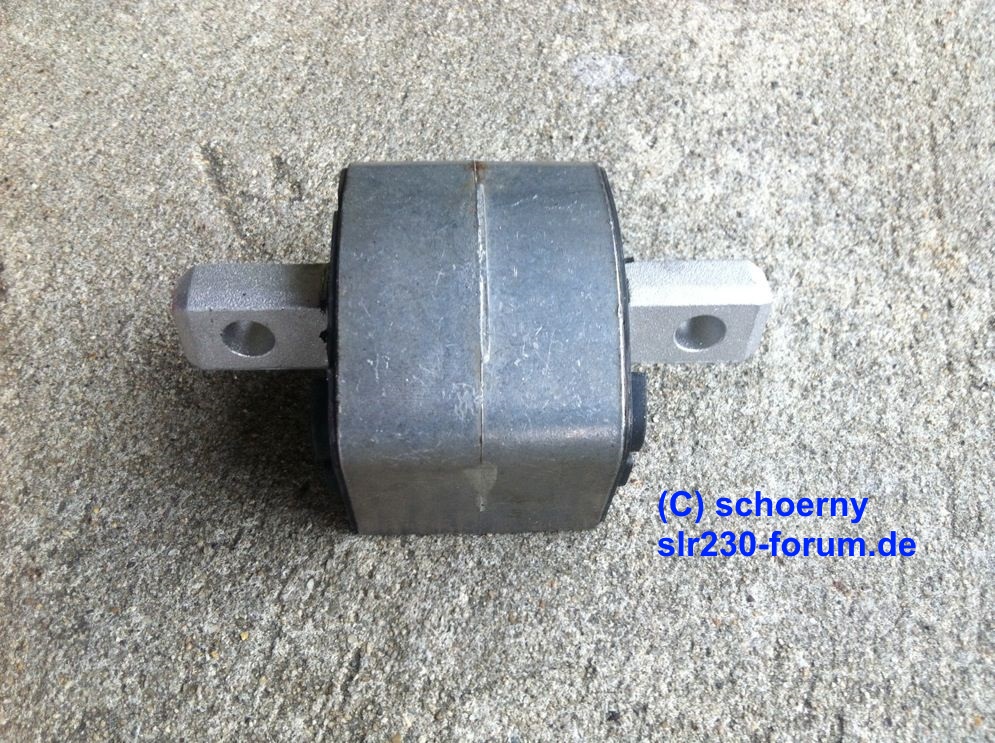

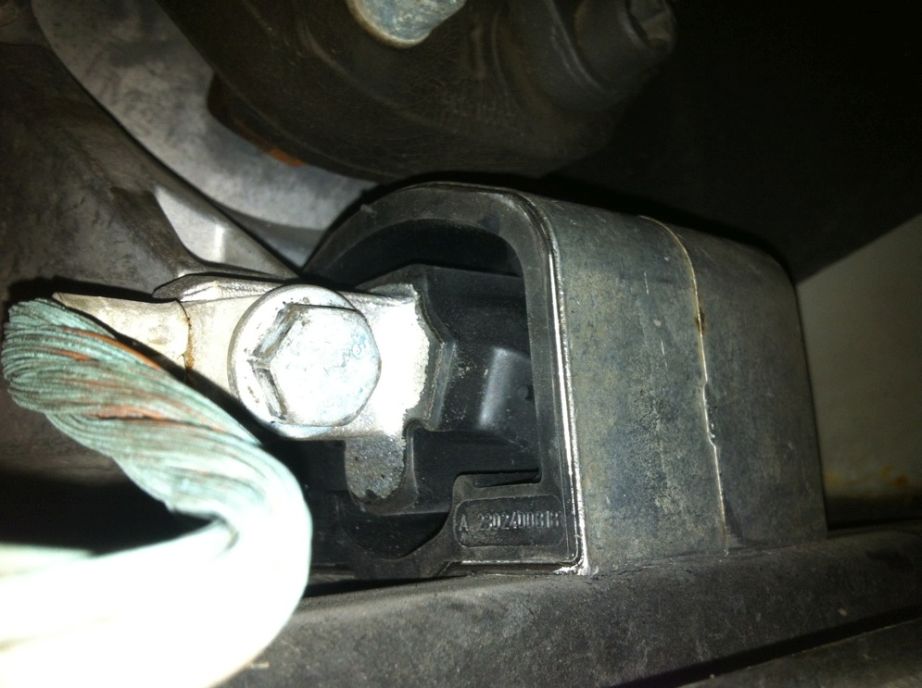

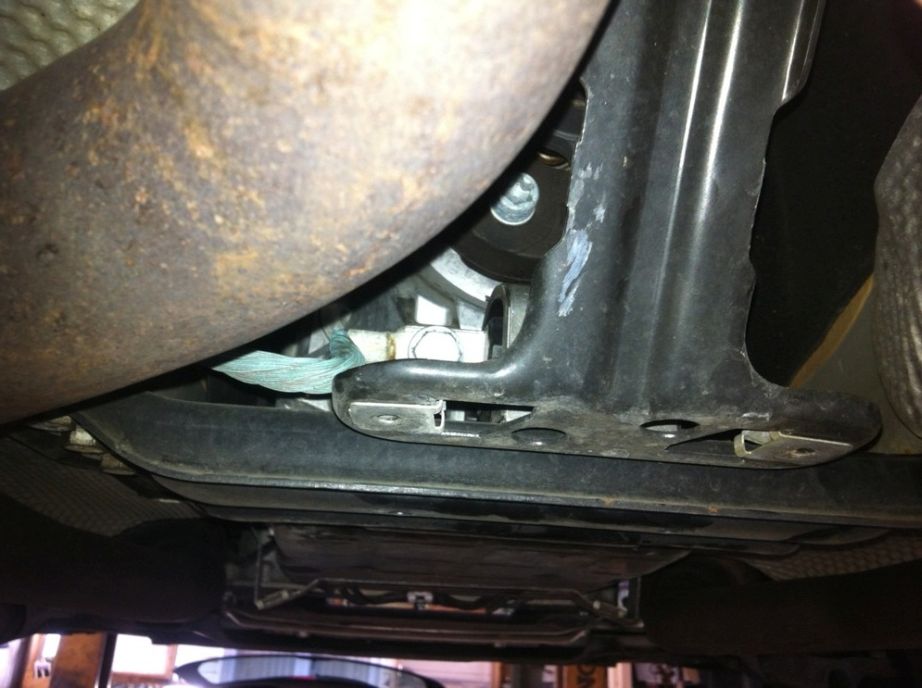

3.6 Bilder von Sven (schoerny): hinteres 3. Motorlager (Getriebe) aus-, einbauen: Er hat das hintere Motorlager von seinem SL550 wechseln lassen.

3.7 Motorlager beim SL500 ausbauen: Yamy23 (Englbert): Yamy23 demontierte links und rechts die Auspuffe.
