Teil : Stecker und Buchsen Mercedes-Systeme: tipp 66-2.htm: r230 Letzte Änderung 21.02.26/03.07.22/10.05.21/08.05.16/ 09.12.2013 (C) Dr. Juliane Hehl (Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung) Impressum gem. DSGVO SL55AMG-Roadmap - Stichwörterverzeichnis R230 - zurück zu Stecker und Buchsen Übersicht: GF00.19-P-7000A vom 13.10.2011 AMP wurde von der TE Connectivity Ltd., Pfnorstraße 1, 64293 Darmstadt, Deutschland, www.te.com übernommen, die auch noch den Namen Tyco Electronics führt. Der Electronic-Distributor www.boersig.com liefert auch kleine Mengen. Übersicht: 463: Ableitungen für Stecker/Buchsen: Leitungen ab-, anschließen: AR54.18-P-1261GR Leitungen an Sicherungsbox: AR54.18-P-1261-01GR vom 22.03.2012 Leitungen an Steuergerät, Sicherungs- und Relaisbox abschließen: AR54.18-P-1261-01P Leitungen an Steuergerät, Sicherungs- und Relaisbox anschließen: AR54.18-P-1261-02P |
|
Werkzeuge: System-Entriegler: AR00.19-P-0120A |
. | Klingen-Halter: W220589019950 |
. |
|
|---|---|---|---|---|
| System | WIS: AR00.19-P-0120-??? | W2205890199?? | Hazet-Nr.: | Bild |
| 1a. Micro-Quadlock-System (MQS Variante 1) Stecker: |
AR00.19-P-012003A: | W220589019960 Klinge MQS | . |
|
| 1b. Micro-Quadlock-System (MQS Variante 2) Kupplung: |
AR00.19-P-012004A: | W220589019960 Klinge MQS | . |
|
| 2a. Micro-Quadlock-System (MQS Variante 2 JPT) Stecker: |
AR00.19-P-012003B: | W220589019960 Klinge MQS | . |
|
| 2b. Micro-Quadlock-System (MQS Variante 1) Kupplung: |
AR00.19-P-012004B: | W220589019960 Klinge MQS | . |
|
| 3. Sensor-Lamellen-Kontakt (SLK 2.8 Design 97) Stecker: |
AR00.19-P-012001A: | W220589019963 Klinge SLK 2.8-97 | . |
|
| 4. Sensor-Lamellen-Kontakt (SLK 2.8 Variante 2) Stecker: |
AR00.19-P-012001B: | W220589019962 Klinge SLK 2.8 | 4672-6 |
 |
| 4a. Sensor-Lamellen-Kontakt (SLK 2.8 Variante 2) Kupplung: |
AR00.19-P-012002A: | W220589019963 Klinge SLK 2.8-97 | 4672-6 | |
| 4b. Sensor-Lamellen-Kontakt (SLK 2.8 Variante 2) Kupplung: |
AR00.19-P-012002B: | W220589019962 Klinge SLK 2.8 | 4672-6 | . |
| 5. E95: | AR00.19-P-012005A: | W220589019955 E95 | . | . |

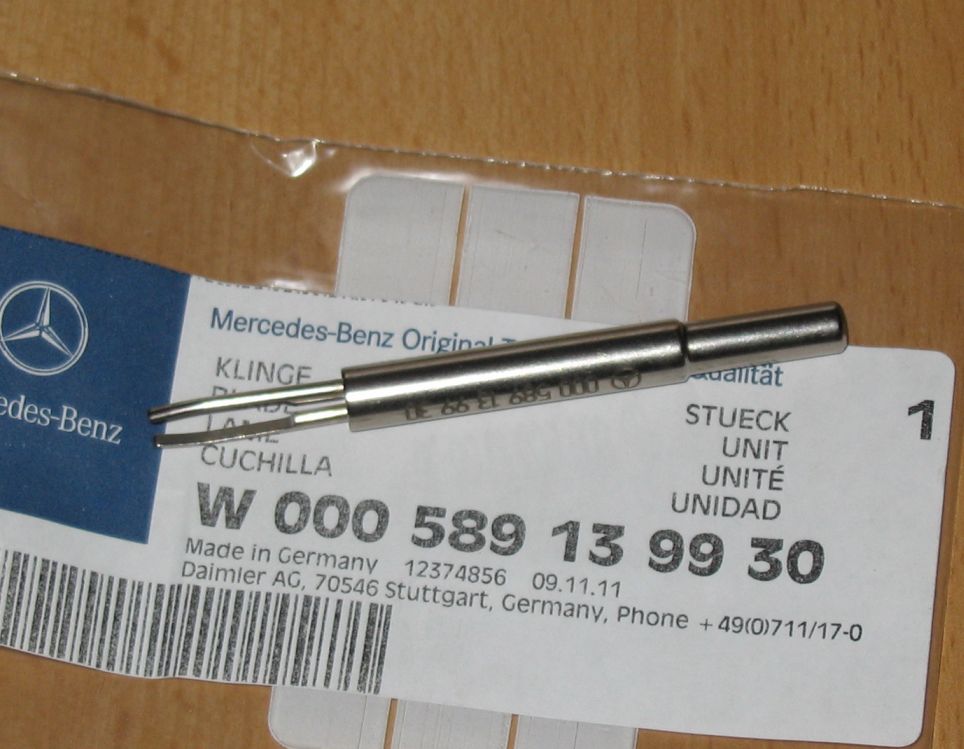

| 6a. Junior-Power-Timer (JPT) Kupplung: | AR00.19-P-012007A: | W000589139930 (alt: W220589019961) Klinge JPT/SPT | . |
|
| 6b. Junior-Power-Timer (JPT) Stecker: | AR00.19-P-012008A: | W000589139930 (alt: W220589019961) Klinge JPT/SPT | . |
|
| 7a. Standard-Power-Timer (SPT) Kupplung: | AR00.19-P-012010A: | W000589139930 (alt: W220589019961) Klinge JPT/SPT | . |
|
| 7b. Standard-Power-Timer (SPT) Stecker: | AR00.19-P-012011A: | W000589139930 (alt: W220589019961) Klinge JPT/SPT | . |
|
| 8a. Lamellen-Sensor-Kontakt (LSK 8) Kupplung: |
AR00.19-P-012012A: | W220589019956 Klinge LSK 8 | . |
|
| 8b. Lamellen-Sensor-Kontakt (LSK 8) Stecker: |
AR00.19-P-012013A: | W220589019956 Klinge LSK 8 | . |
|
| 9a. Maxi-Power-Timer (MPT) Stecker: | AR00.19-P-012014A: | W220589019951 Klinge MPT | . |
|
| 9b. Rundsteckkontakt Kupplung: | AR00.19-P-012015A: | W220589019930 | . | . |
| 10. Rundsteck-Kontakt 2,5 Stecker Variante 1 |
AR00.19-P-012016A: | W220589019930 RK 2,5 | . | . |
| 11a. Rundsteck-Kontakt 2,5 Lötkontakt Kupplung: |
AR00.19-P-012017A | W220589019953 RK 2,5 Lötkontakt | . | . |
| 11b. Rundsteck-Kontakt 2,5 Lötkontakt Stecker: |
AR00.19-P-012018A | W220589019953 RK 2,5 Lötkontakt | . | . |
| 12a. Lamellen-Kontakt-System (LKS) Kupplung: | AR00.19-P-012019A: | W220589019920 | . | . |
| 12b. Lamellen-Kontakt-System (LKS) Stecker: | AR00.19-P-012020A: | W220589019920 | . | . |
| 13. Micro Timer 3: | AR00.19-P-012006A | W220589019954 MT3 | . | . |
| 14a. Siemens ELO Kupplung: | AR00.19-P-012023A: | W220589019960 Klinge MQS | . | |
| 14b. Siemens ELO Stecker: | AR00.19-P-012024A: | W220589019960 Klinge MQS | . | |
| 15. Multi-Contact-Point (MCP): | AR00.19-P-012009A: | W220589019959 MCP 2,8 / Fl 2,8 | . | . |
| 16a. Mini-Lamellen-Kontakt (MLK) Kupplung: | AR00.19-P-012026A: | W220589019960 MLK 1.2 Klinge MQS | . | |
| 16b. Mini-Lamellen-Kontakt (MLK) Stecker: | AR00.19-P-012027A: | W220589019960 MLK 1.2 Klinge MQS | . | |
| 17. Yazaki 1.5: | AR00.19-P-012028A: | W220589019960 Klinge MQS | . | |
| 18. Miniatur-Doppelflachfeder-Kontakt-Kupplung: Buchse | AR00.19-P-012029A: | W220589019956 Klinge LSK 8 | . | |
| 19. Doppelflachfeder-Kontakt-Kupplung: | AR00.19-P-012030A: | W220589019956 Klinge LSK 8 | . | |
