Übersicht:

1. Grundlagen: 1.1 Lieferfirmen: 1.2 G-Club-Anleitung: 2. Frontbügel abbauen: 3. Konservierung - Edelstahlschrauben:

4. Schweinwerfergitter: 5. Frontbügel-Einbau mit TÜV bis Mai 2007: 5.1 Gutachten, TÜV und Schein: 6. Jagdhalter:

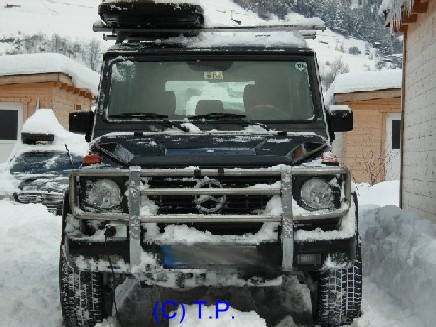

1. Grundlagen Frontbügel/Rammschutz: Der nachträglich angebaute Original-DC-Rammschutz (Edelstahl) wurde vom TÜV noch bis 24.05.2007 eingetragen! Mercedes darf Kfz mit dem starren Frontschutzbügel/Rammschutz am Fahrzeug ab Werk in Deutschland seit dem 01.01.2002 im Rahmen einer Selbstverpflichtung der europäischen Fahrzeughersteller nicht mehr liefern. Die Teile sind aber noch erhältlich. Bilder: links G55AMG, rechts 300TD von G-Freunden, Danke! Eine DC-Anbauanleitung findet man im WIS (Übersicht aller Anbauleitungen 463: AN00.10-P-1000RZ) Anbauanleitung Rammschutz/Frontbügel: EA88.01-4-6300-00Z). Nun muß nach EU-Richtlinien ein abfedernder Bügel verwendet werden, siehe antec-online.

1.1 Lieferfirmen: Die Firmen Antec oder ART lieferten 2006 noch den starren DC-Rammschutzbügel. Auf der Antec-Webseite fand man auch das Teilegutachten und eine Anbauanweisung,. die im Abschnitt 5.1 abgespeichert sind, dazu der Kfz-Schein. Fa. Antec: Frontschutzbügel RS Ralley Top, dort Mercedes und G463 auswählen.

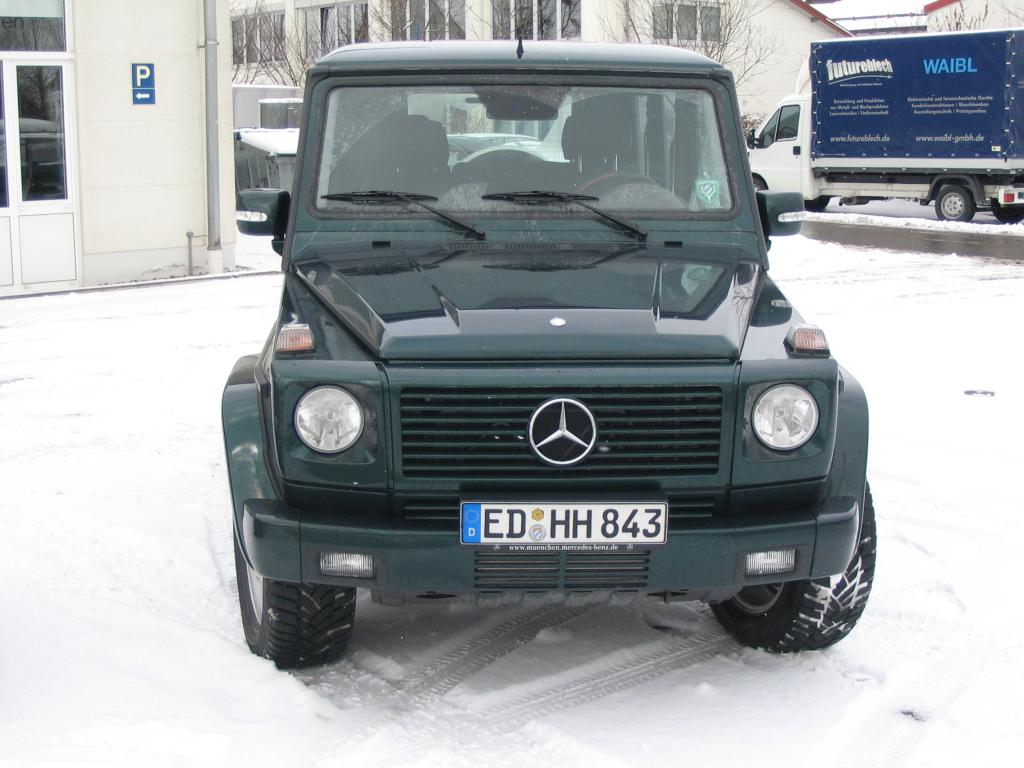

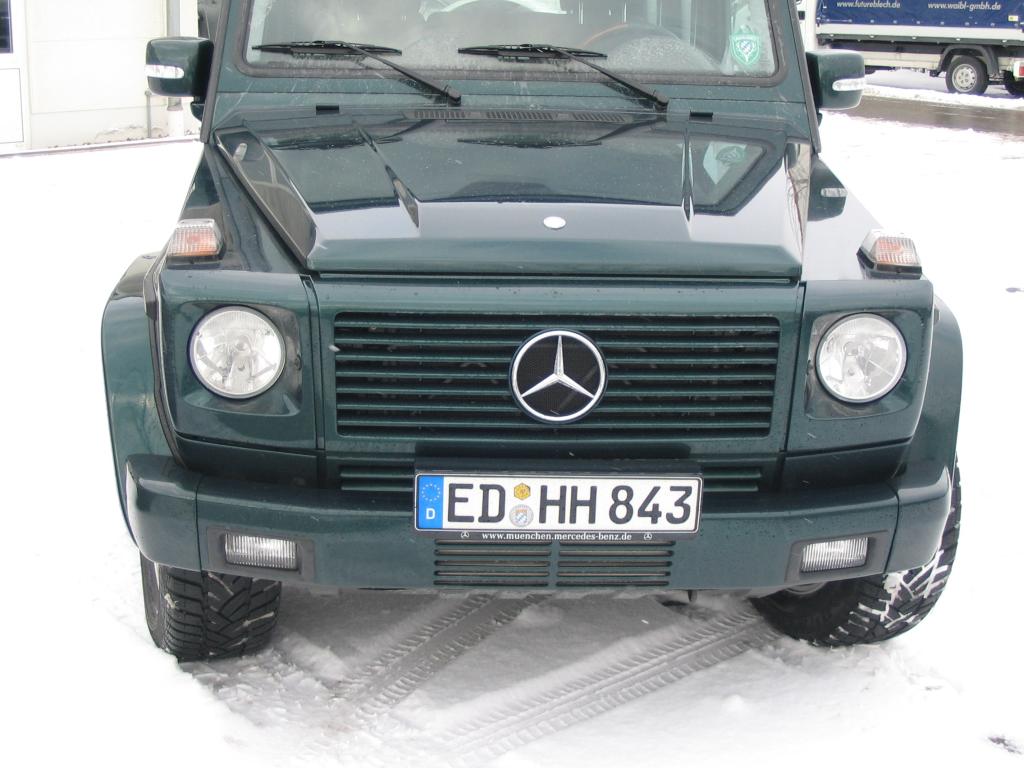

Vorher:

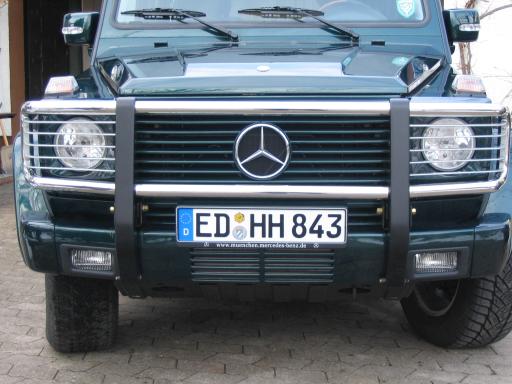

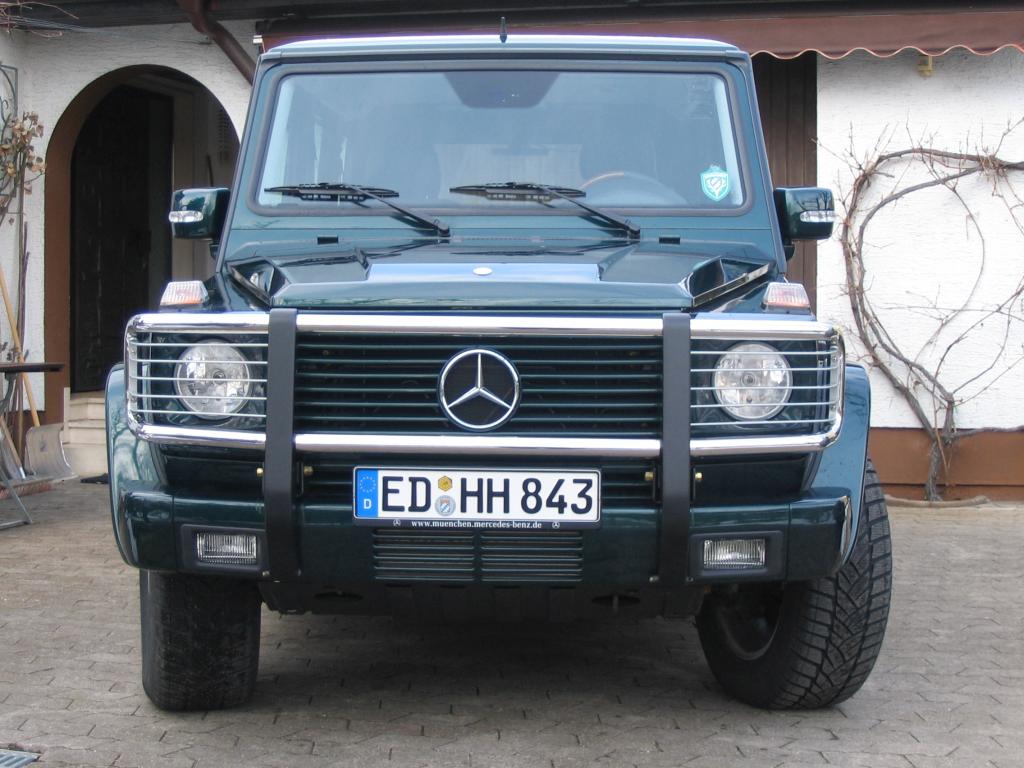

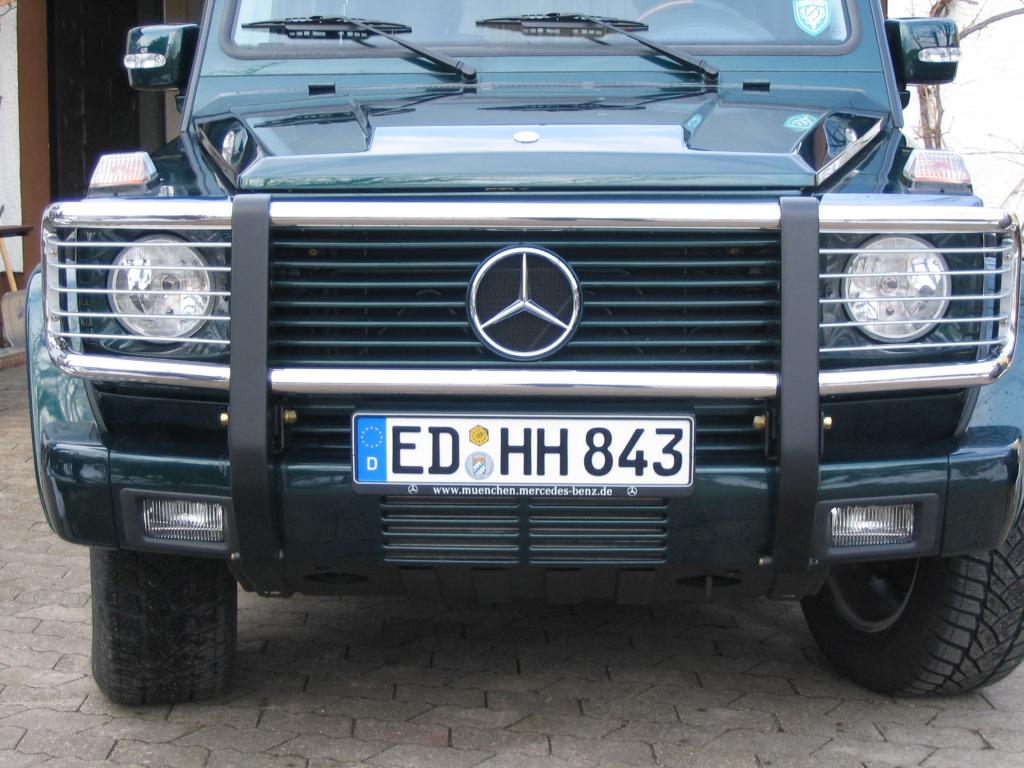

Nachher:

1.2 G-Club-Anleitung: Im offiziellen Magazin des Mercedes G-Club e.V., Ausgabe 4/2004 von "Mercedes Geländewagen", S. 32, beschrieb Heinrich Wangler den Rammschutz und gab Tipps zur Konservierung. Zusätzlich empfehle ich, die Schrauben durch V2A-Schrauben zu ersetzen. Die Kunststoffkappen der Abstandshalter sind abzudrücken und die Metallteile mit Wachs konservieren und die Gewinde fetten.

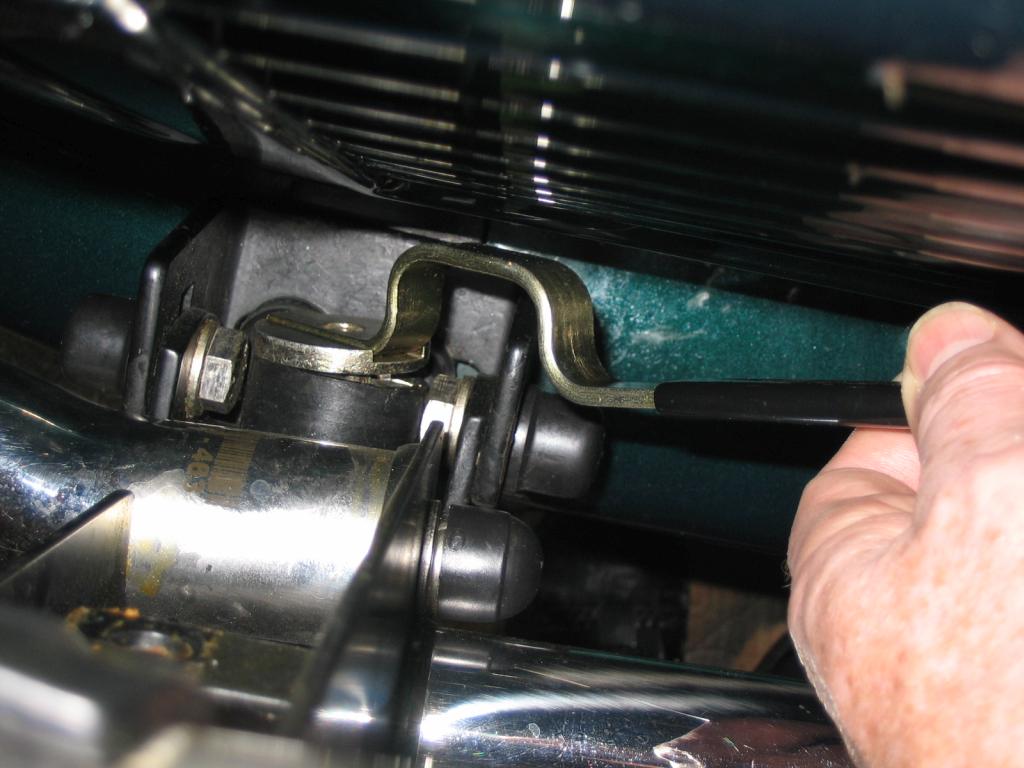

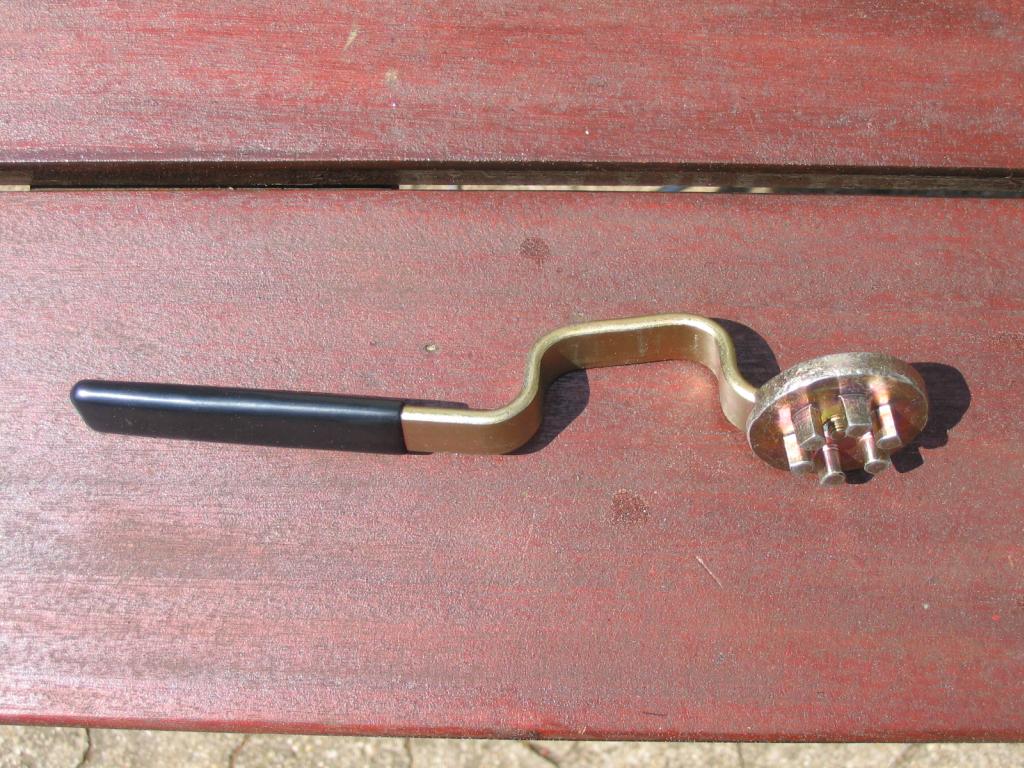

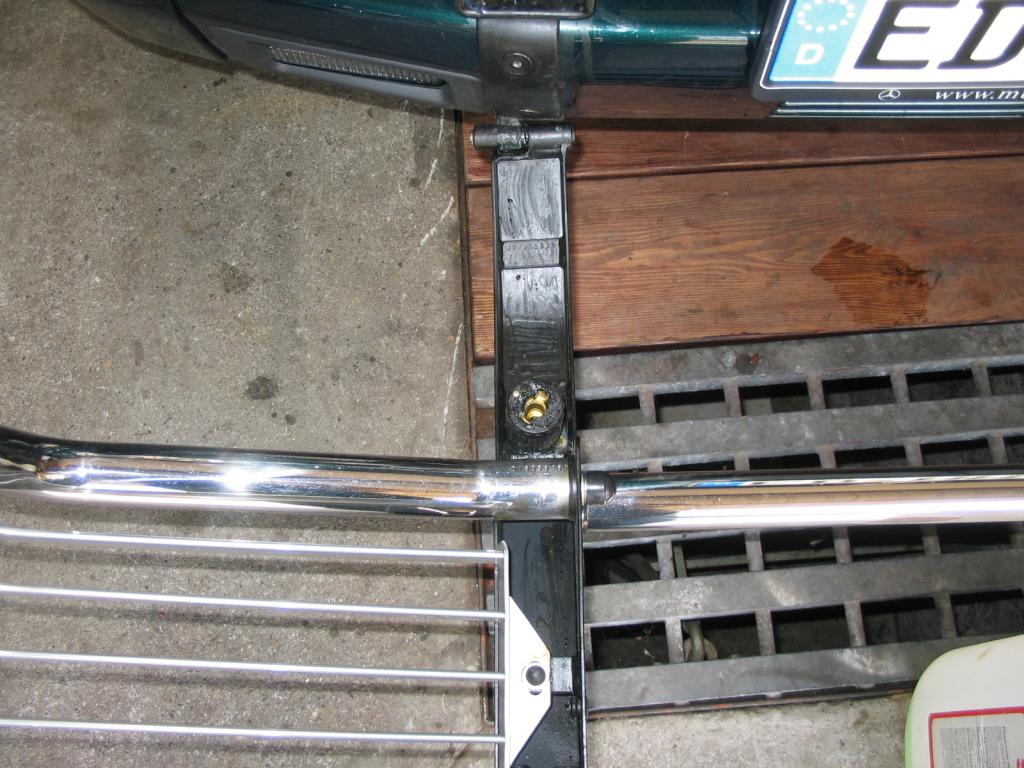

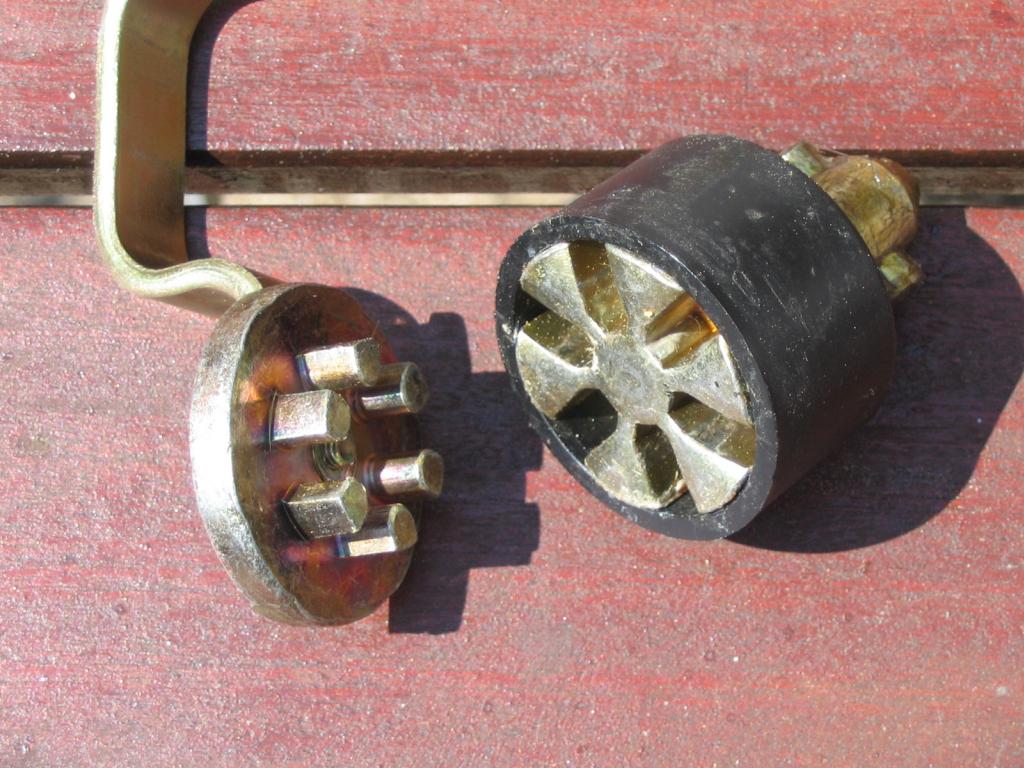

2. Frontbügel abbauen: Mit dem Spezialschlüssel werden die zwei Eindrehteile in den beiden Längsholmen um 90 Grad gedreht, so dass man den Frontbügel abklappen kann. Darauf achten, dass die Nuten des Werkzeuges richtig eingreifen und es nicht abrutscht.

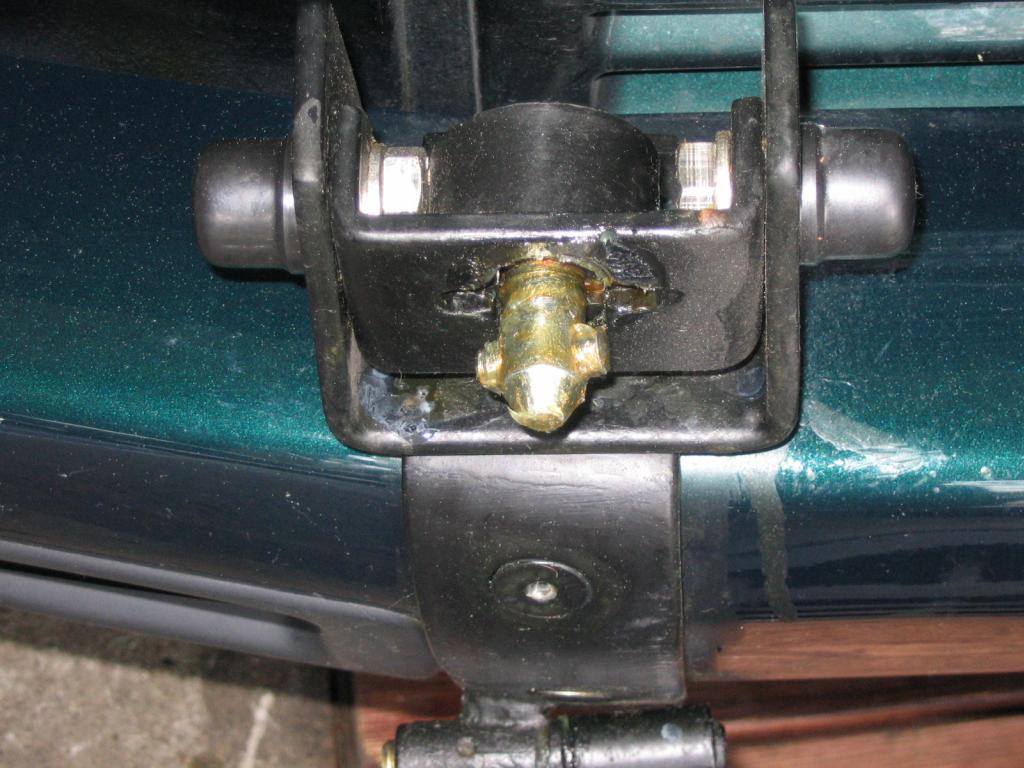

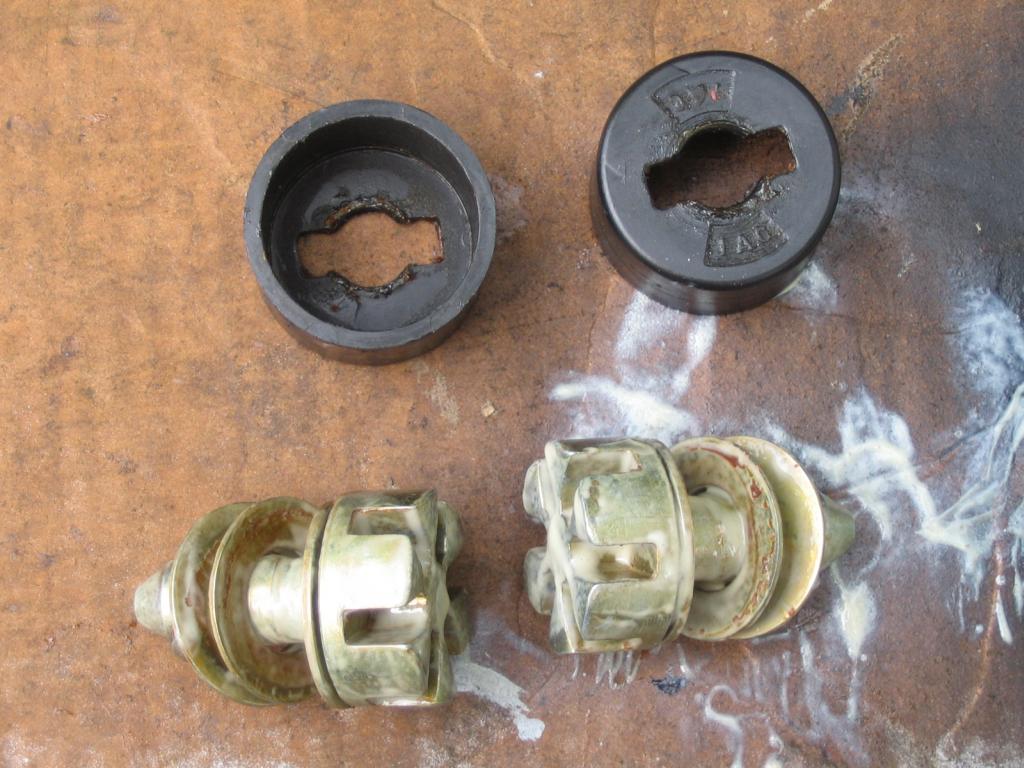

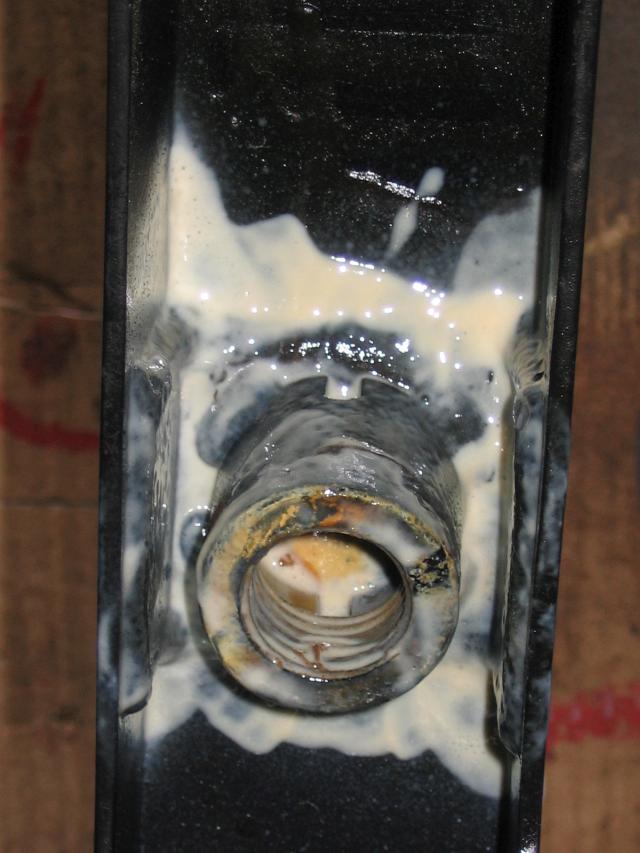

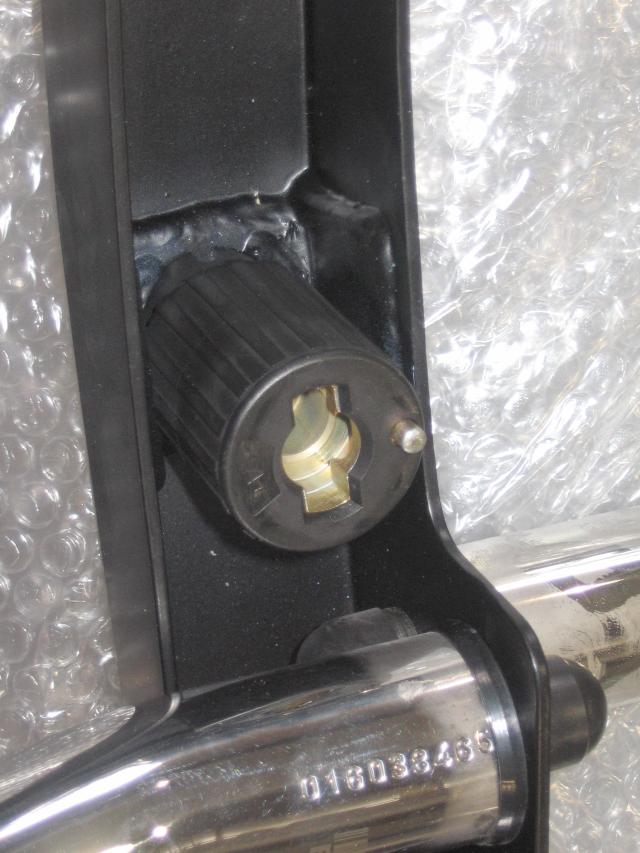

Das Eindrehteil greift mit seinen beiden Zapfen in den Abstandhalter (Bild 2). Dieser ist soweit auf ein Gewindestück im Längsholm (Bild 3) geschraubt, dass sich ein entsprechender Abstand des Frontbügels zum Kühlergrill ergibt (3-4 cm). Das Gewindestück hat nun auch die Entwässerungslöcher unten, die H. Wangler in seinem Artikel noch gebohrt hatte.

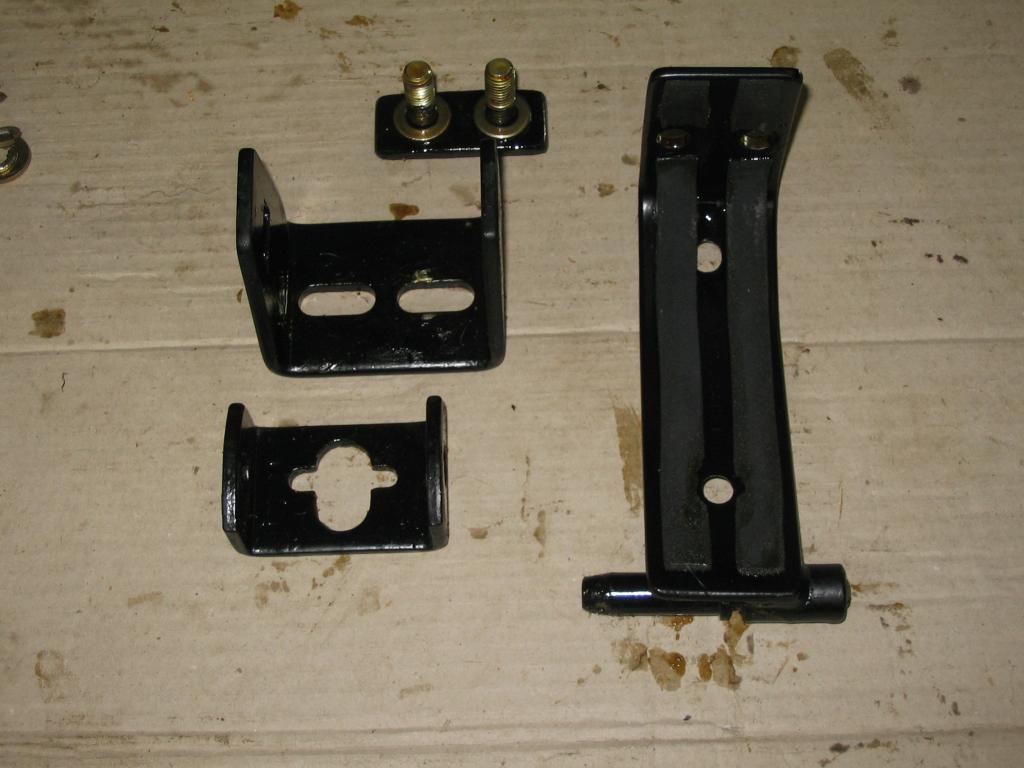

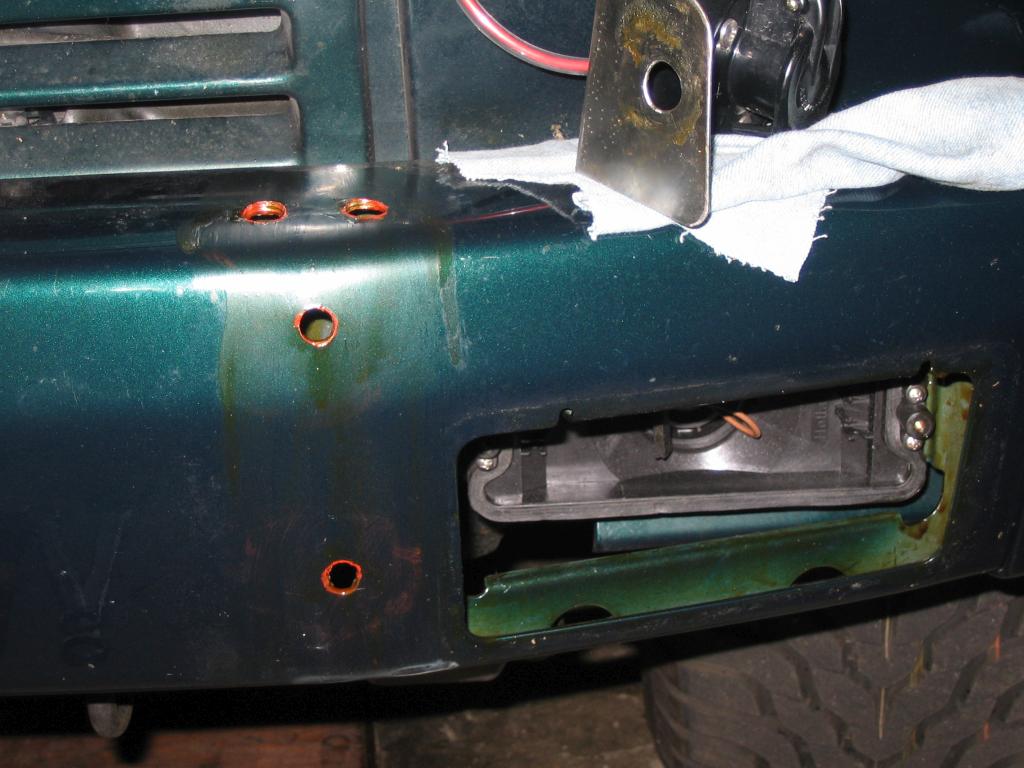

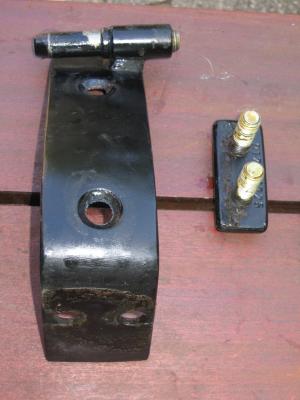

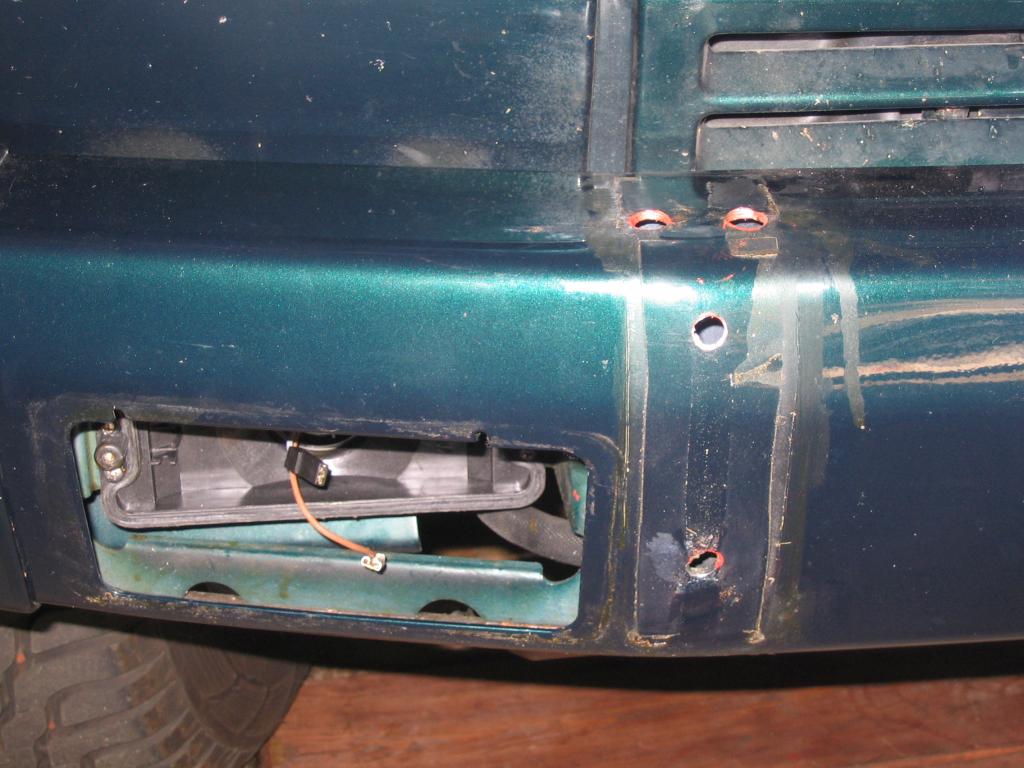

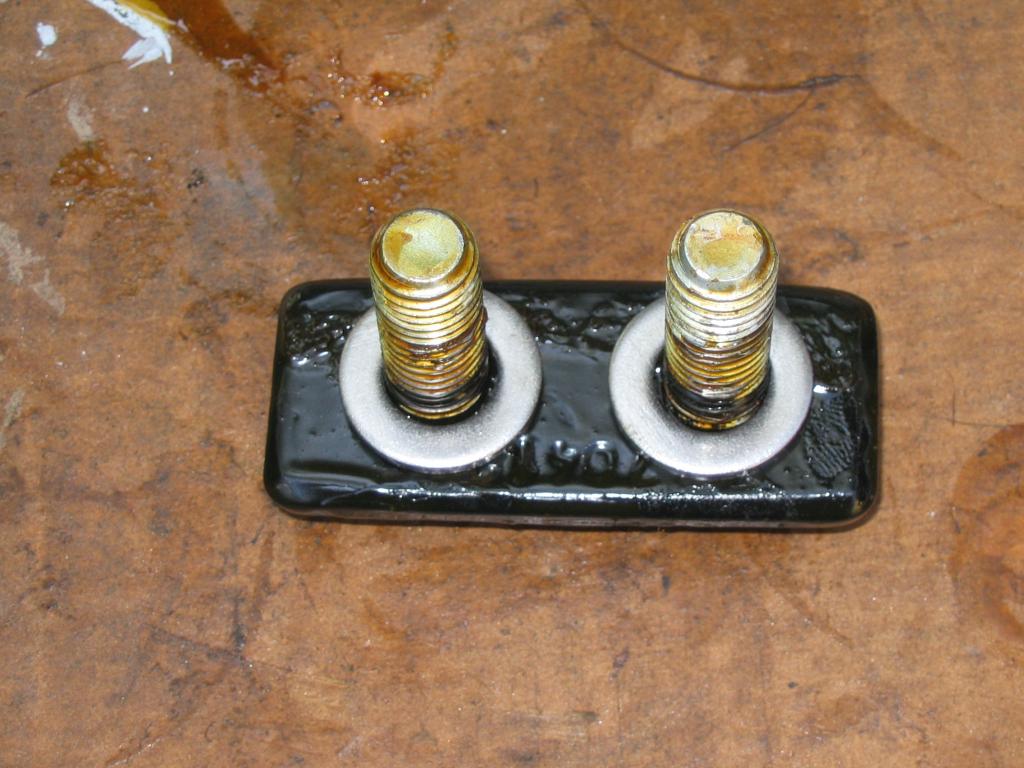

Zuerst muß der Nebelscheinwerfer ausgebaut werden, damit man an die Muttern der Senkkopfschrauben kommt. Die zwei oberen Schrauben sind an ein Eisenstück geschweißt und werden von unten durch die zwei oberen Löcher in der Stoßstange gesteckt.

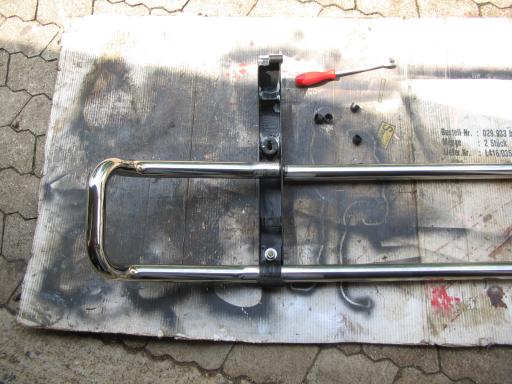

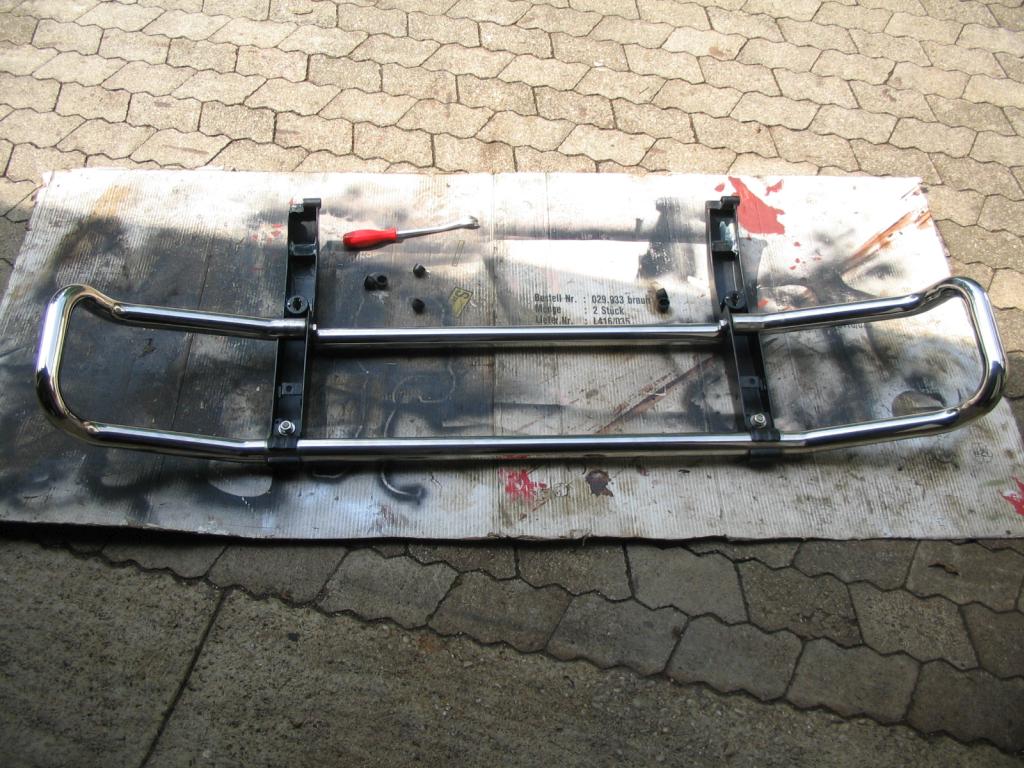

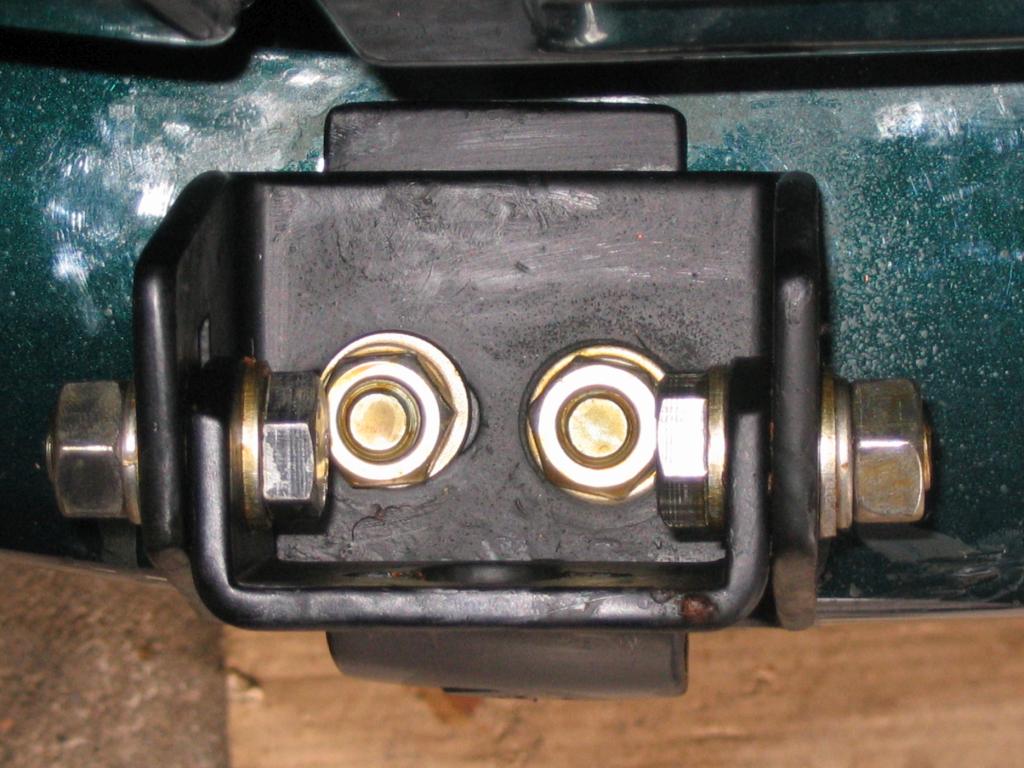

3. Konservierung - Edelstahl-Schrauben: Als Abstandhalter zum Blech der Stoßstange kommen zwei dicke V2A-Scheiben drauf (keine Rostbildung zwischen zwei Teilen).

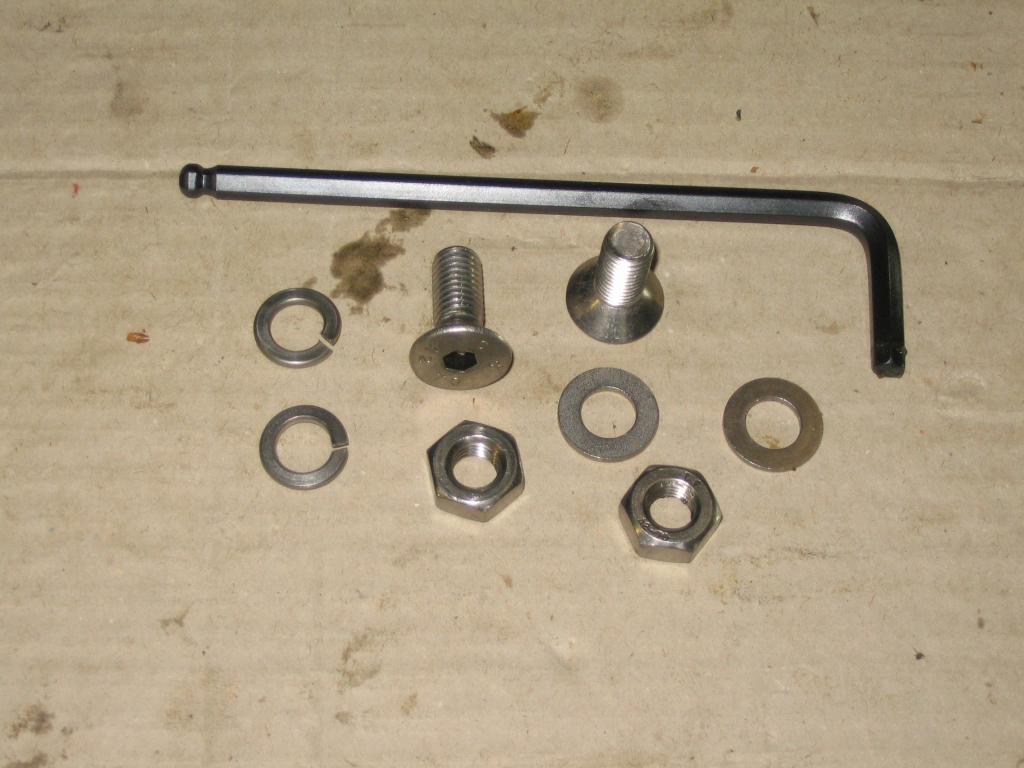

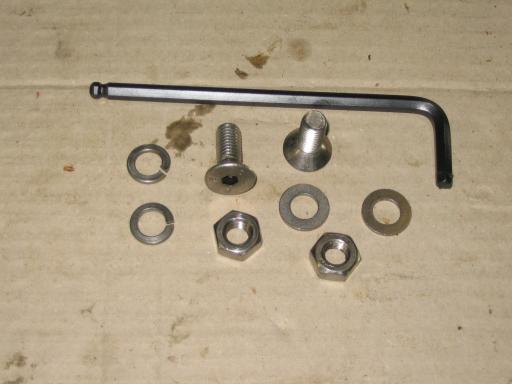

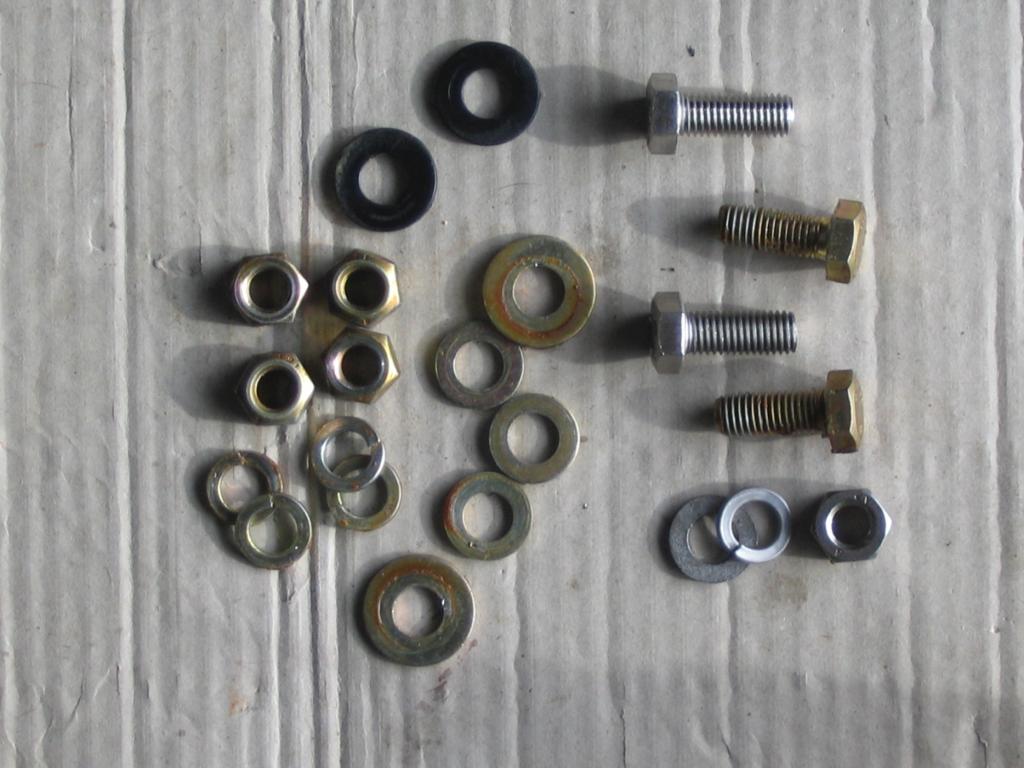

Alle Schrauben, auch die Inbusschrauben (Senkkopf, M10 x 25) mit 6 mm Innensechskant, werden durch V2A-Schrauben ersetzt. Alle Eisenteile müssen mit Konservierungswachs konserviert werden.

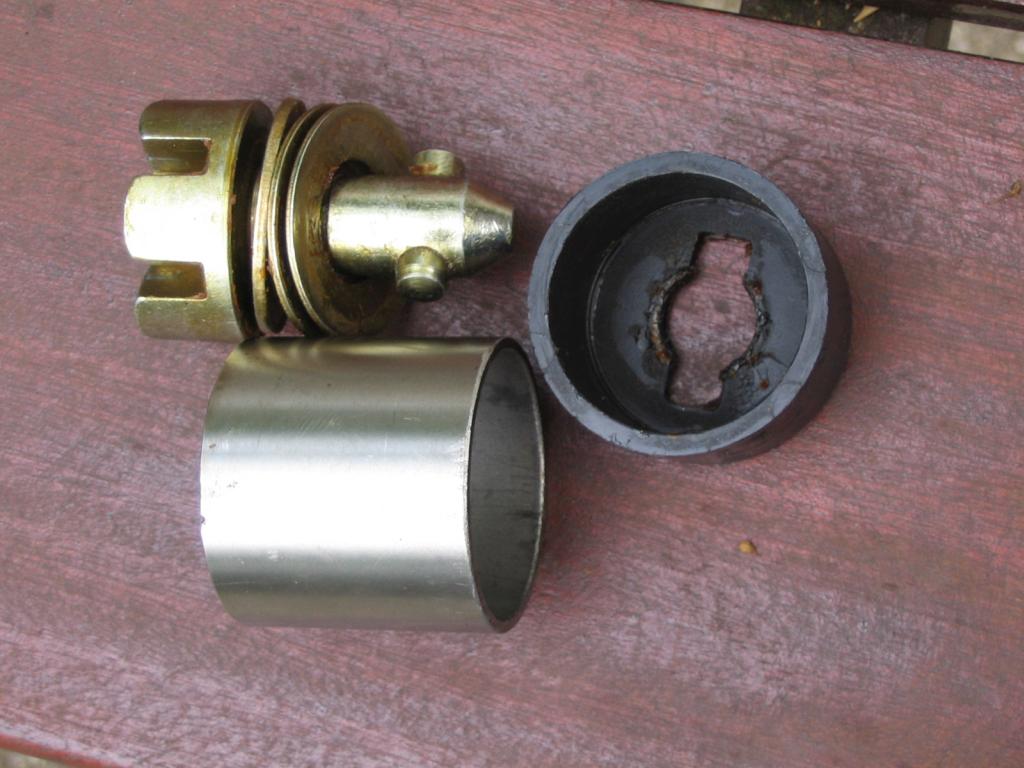

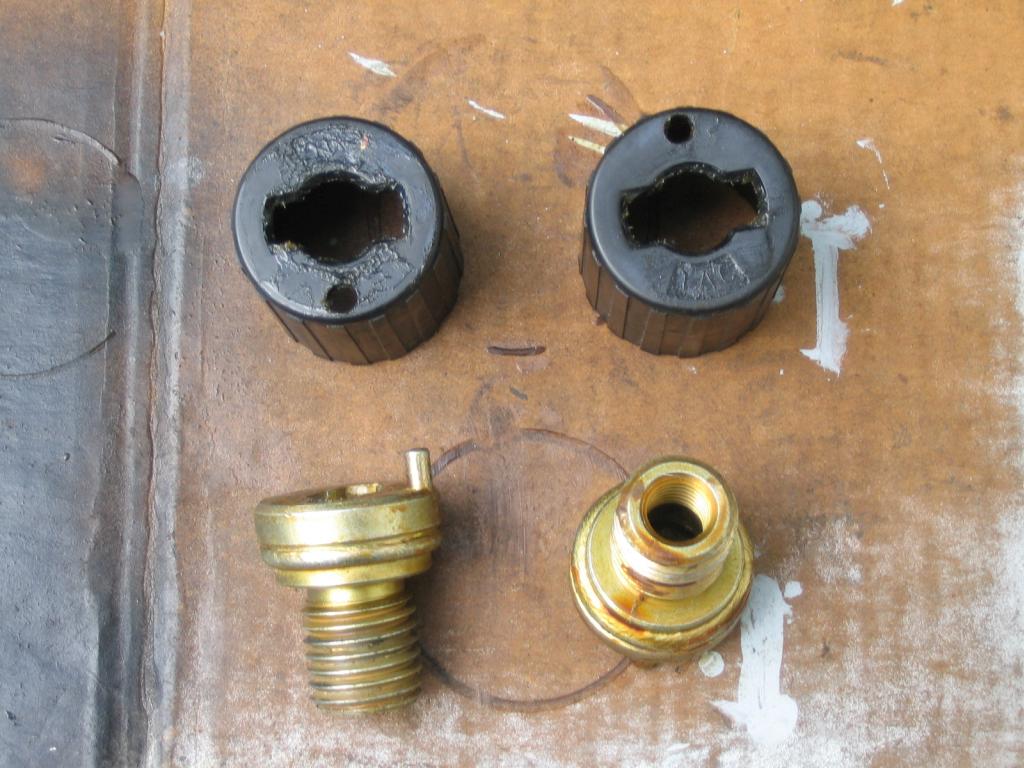

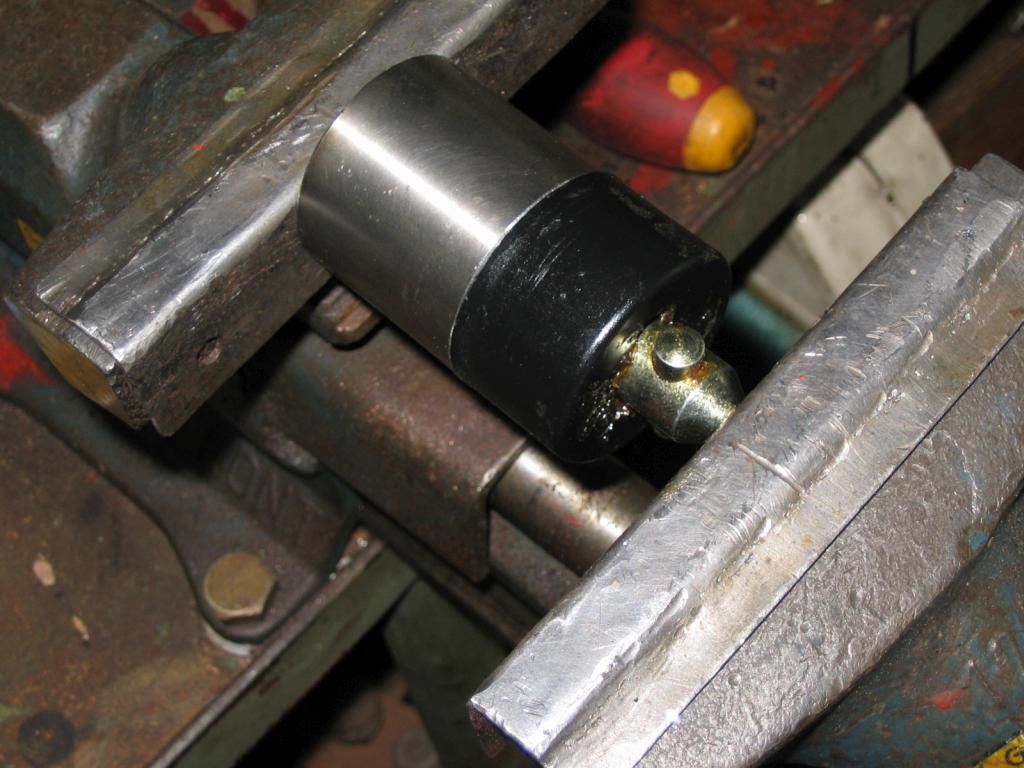

Die schwarzen Kunststoffkappen werden abgedrückt. Bei den Eindrehteilen erleichtert ein Rohrabschnitt (38,5 mm Innendurchmesser) das Abdrücken. Bei den Abstandhaltern genügt der Schraubendreher.

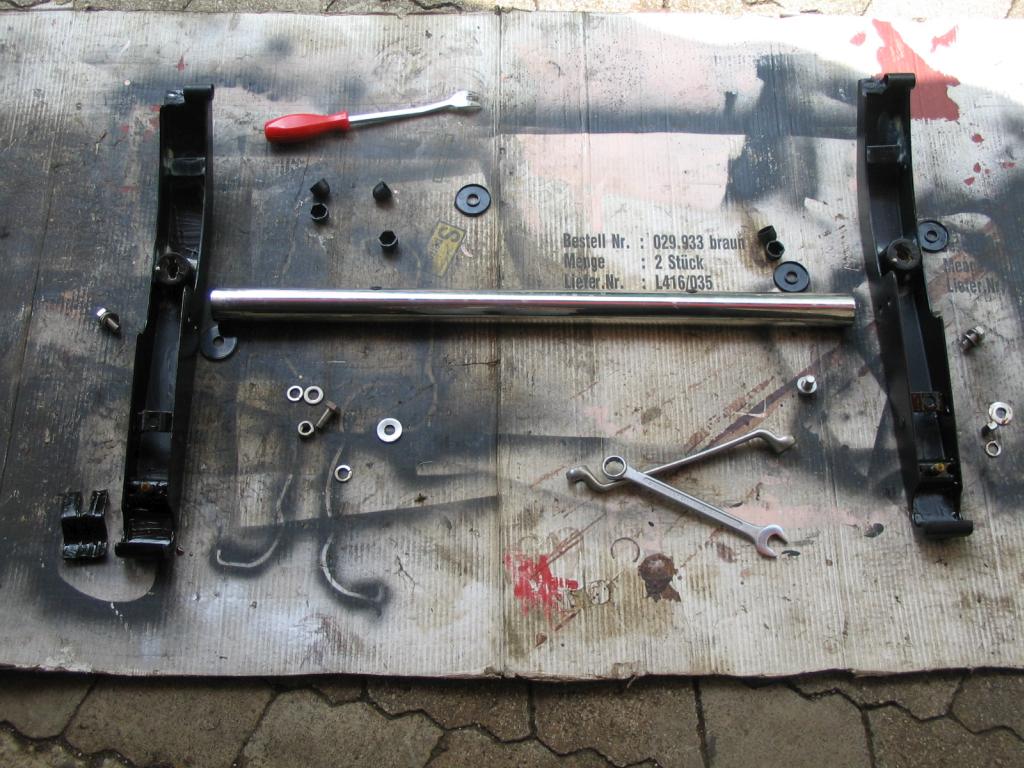

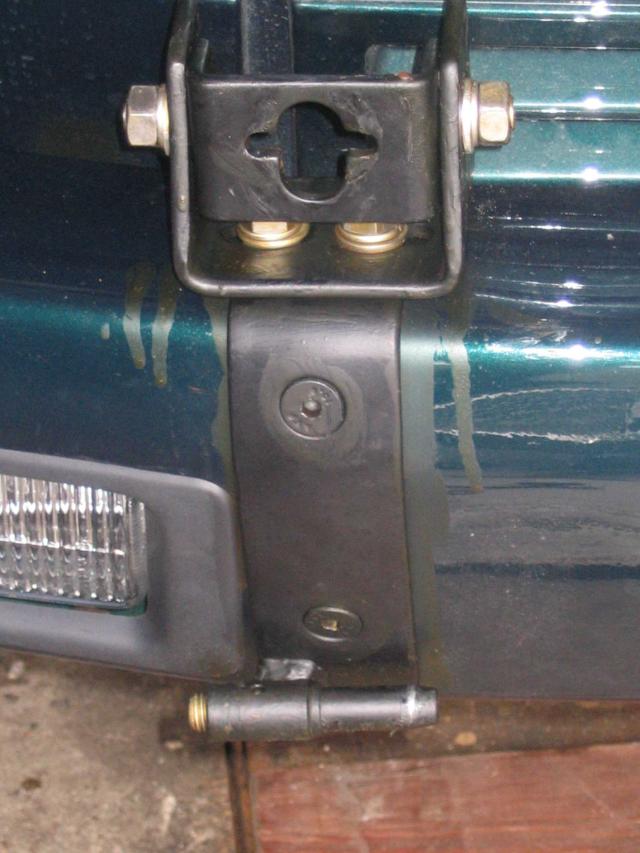

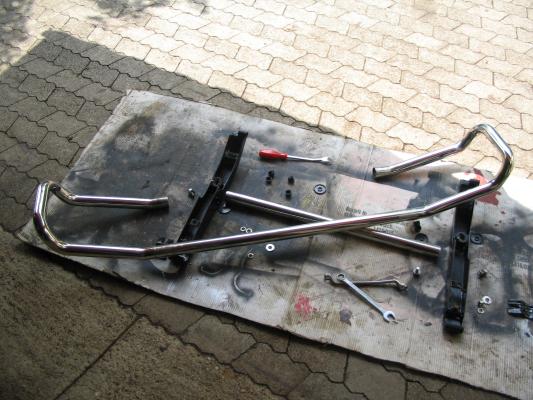

Die Rohre sind schon von der Fa. Antec mit V2A-Schrauben angeschraubt. Trotzdem sollte man sie abschrauben und die Ansatzflächen am Längsholm konservieren. Nur die Muttern, Scheiben und Federringe für beide Rohrschellen am oberen Rohr sollte man durch V2A zu ersetzen.

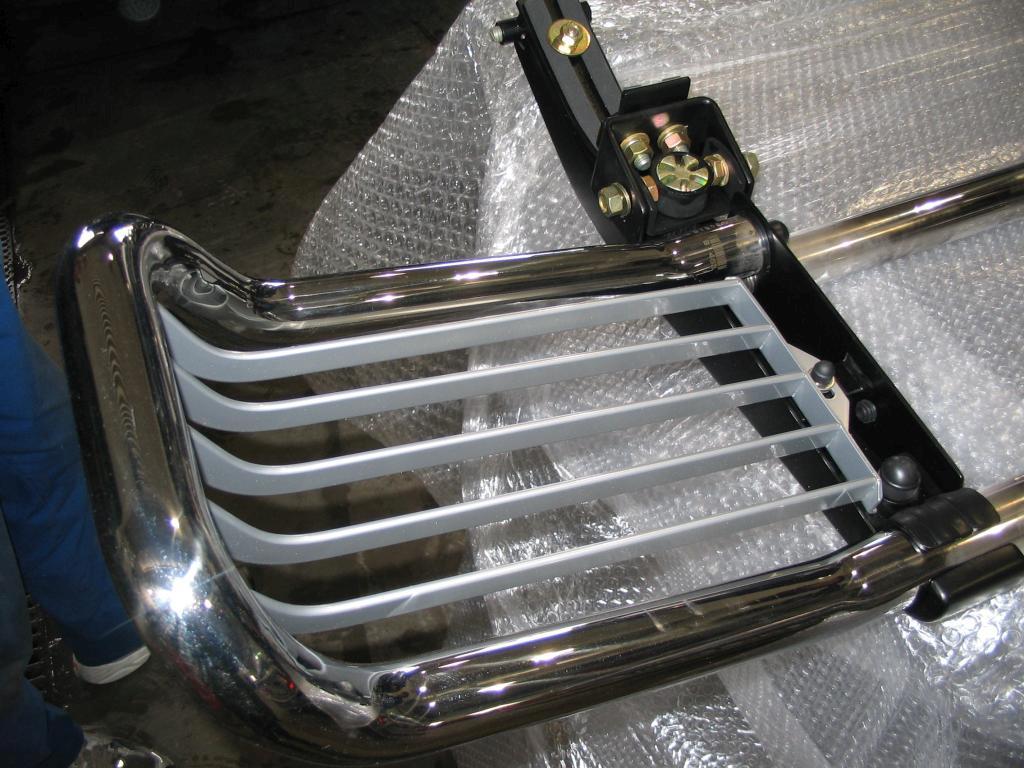

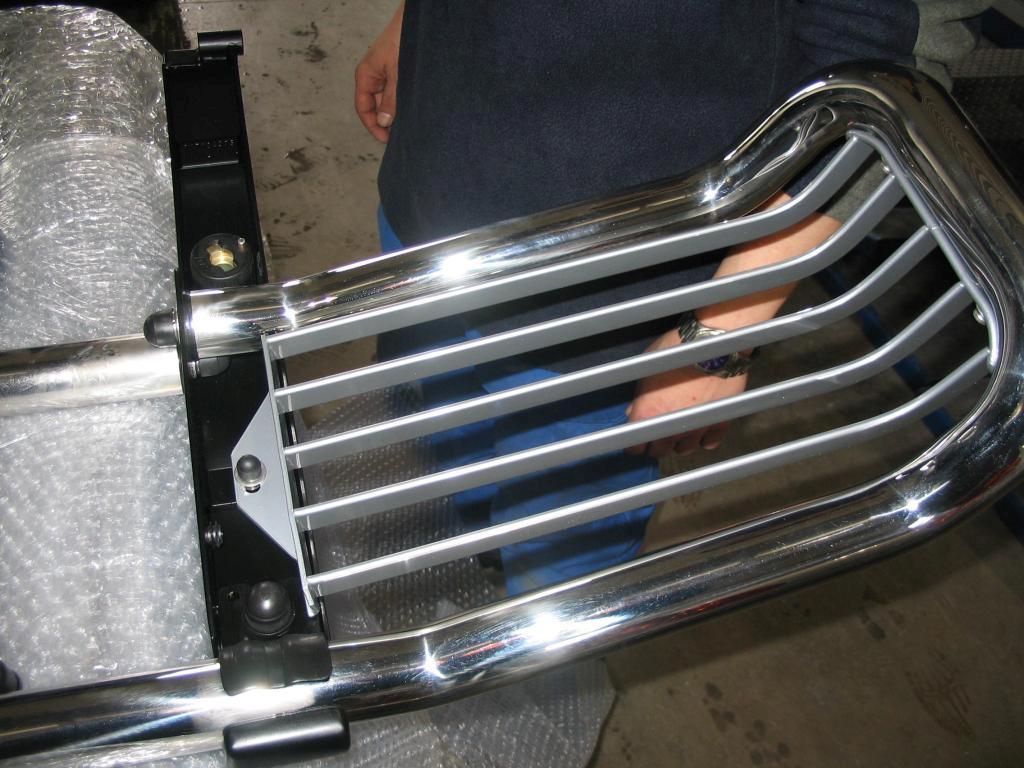

4. Scheinwerfergitter: Ich benötigte sie nicht und verkaufte sie. Sie schützen nicht vor Steinschlag, behindern den Waschvorgang und den Lichtaustritt. Außerdem bekommt man bei Teilkasko ohne Selbstbeteiligung den Steinschlagschaden am Scheinwerfer sowieso vollständig bezahlt.

5. Frontbügel-Einbau mit TÜV bis Mai 2007: Die Fa. Auto Brandstetter Service GmbH ( 854649 Hofolding bei München, Ottostr. 3, Tel.: 08104/9041) führte den Anbau mit TÜV-Abnahme durch und war zu empfehlen (gibt es noch Ende 2025). Bei der Zulassungsstelle wurden Schein und Brief neu ausgestellt, wobei sich im Brief nur die Ziffer 17 (Merkmal zur Betriebserlaubnis) von "K" auf "A" änderte (kostet 13,80 Euro inkl. , ein teurer Buchstabe).

Teilenummern: Code C75/C74: EPC 463: Anbauteile 88/030/3 Preise 2006 Rammschutz (Edelstahl poliert): A4638800126 = B66880111: 835,29 Euro ohne MwSt. Lampenschutzgitter:A4638800385 = B66880113: 276,47 Euro ohne MwSt. Teilesatz: Strebe links/rechts: A46388001 bzw. A4638800241 - 256,18 Euro ohne MwSt. Teilesatz: Konsole links/rechts: A4638800175 bzw. A4638800275 - 218,62 Euro ohne Mehrwertst. Rahmen C74 (oberes Querrohr schwarz lackiert): A4638800051 Rahmen C75 (oberes Querrohr Edelstahl poliert): A4638800151

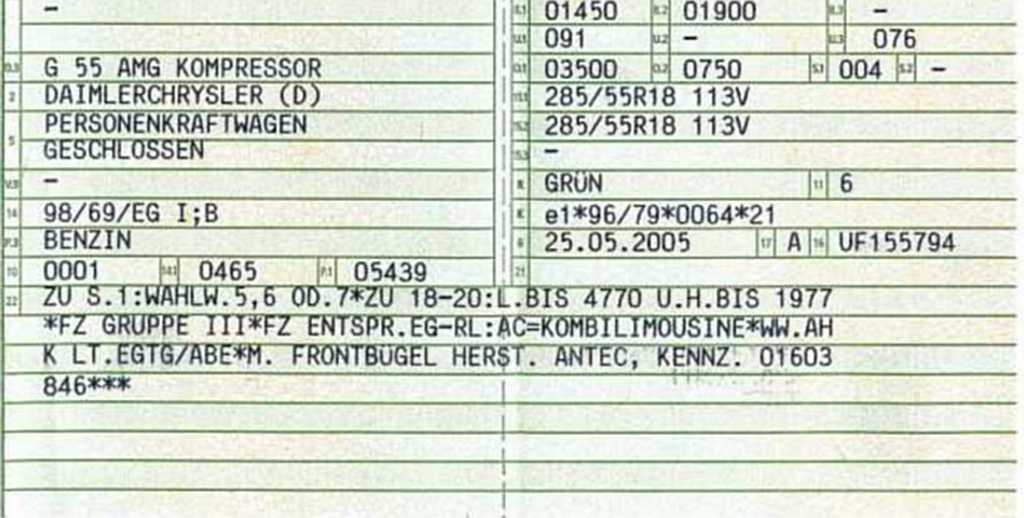

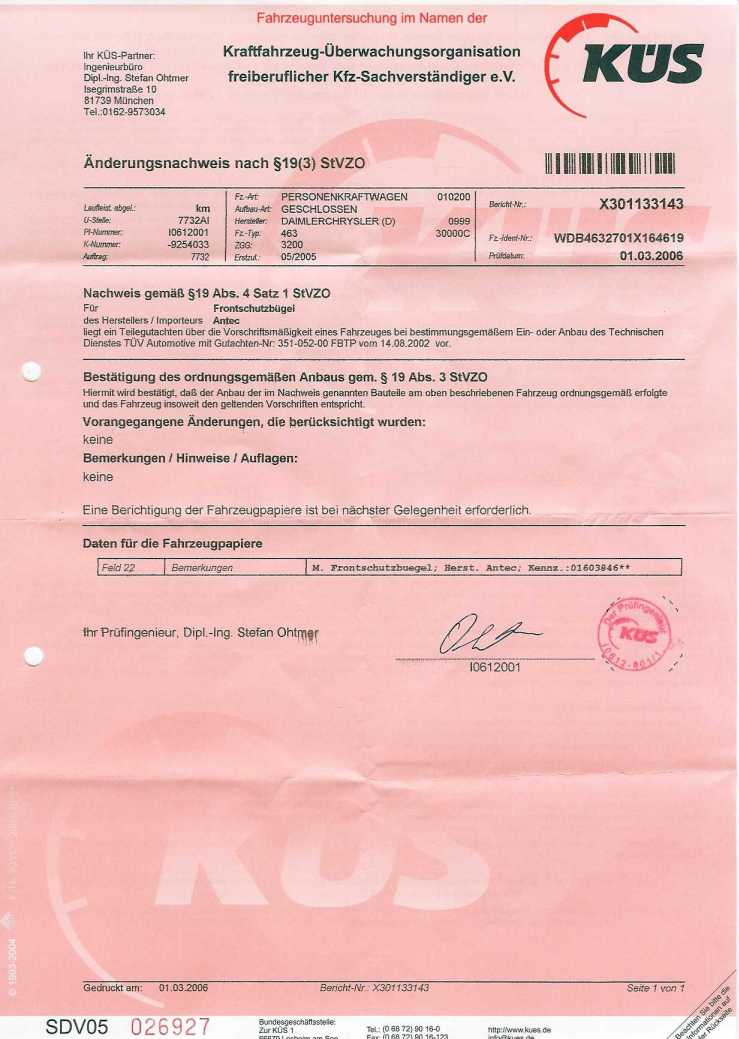

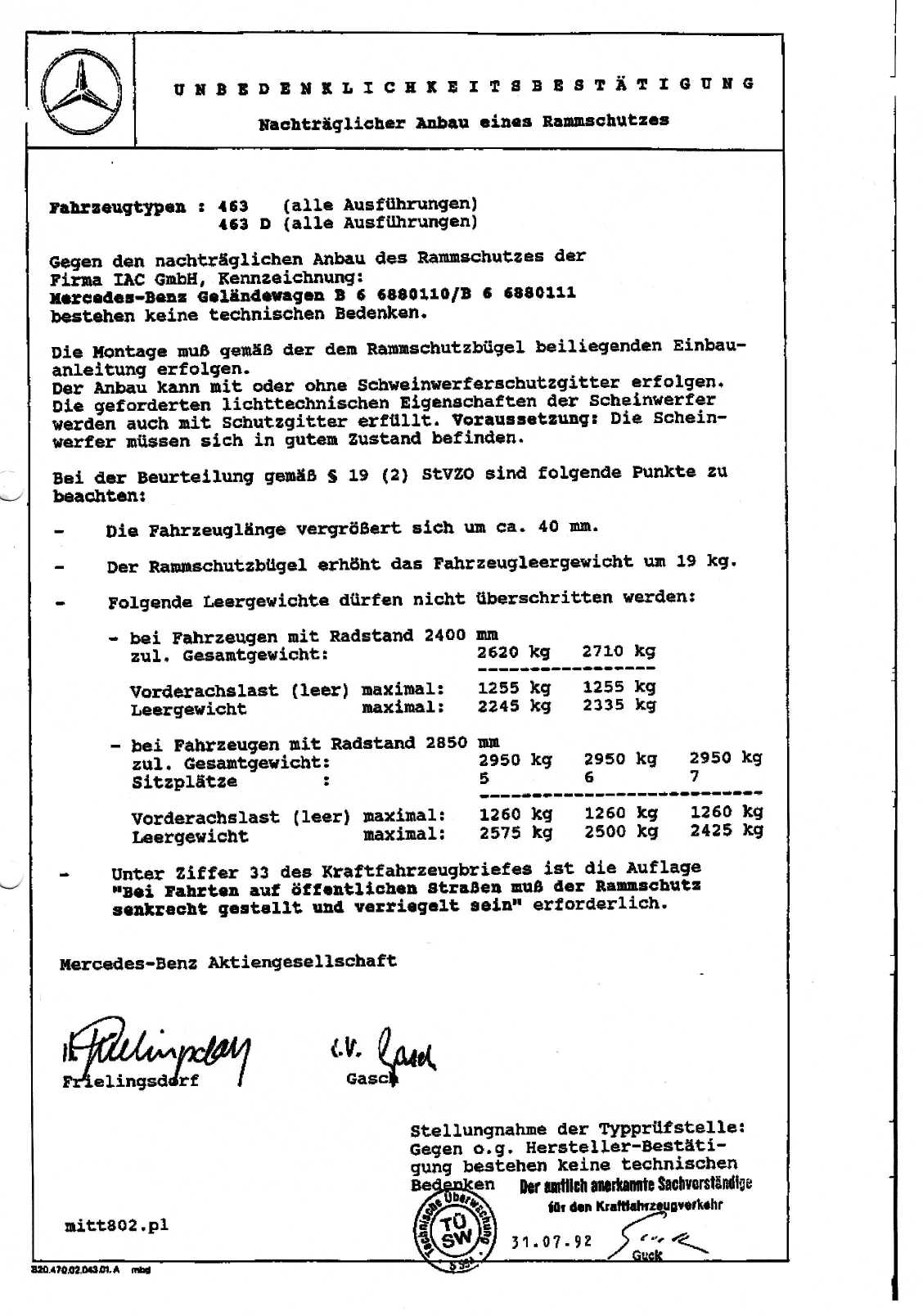

5.1 Gutachten, TÜV und Schein: Der Frontbügel wurde Anfangs März 2006 nicht mehr im Kfz-Brief, sondern im Schein eingetragen: Feld 22: M. Frontschutzuegel, Herst. Antec, Kennz.: 01603846**

6. Jagdhalter von Antec Nr. 1015039 (wird nicht mehr hergestellt): Mit dem Gestänge kann der abgeklappte Frontbügel arretiert und zur Beförderung von Gegenständen (nur im Revier, nicht im öffentlichen Straßenverkehr) benützt werden. Leider wird das Gestänge von Antec nicht mehr hergestellt, www.extrem-motorsport.de hat ihn aber noch (168,20 Euro inkl. MwSt.)

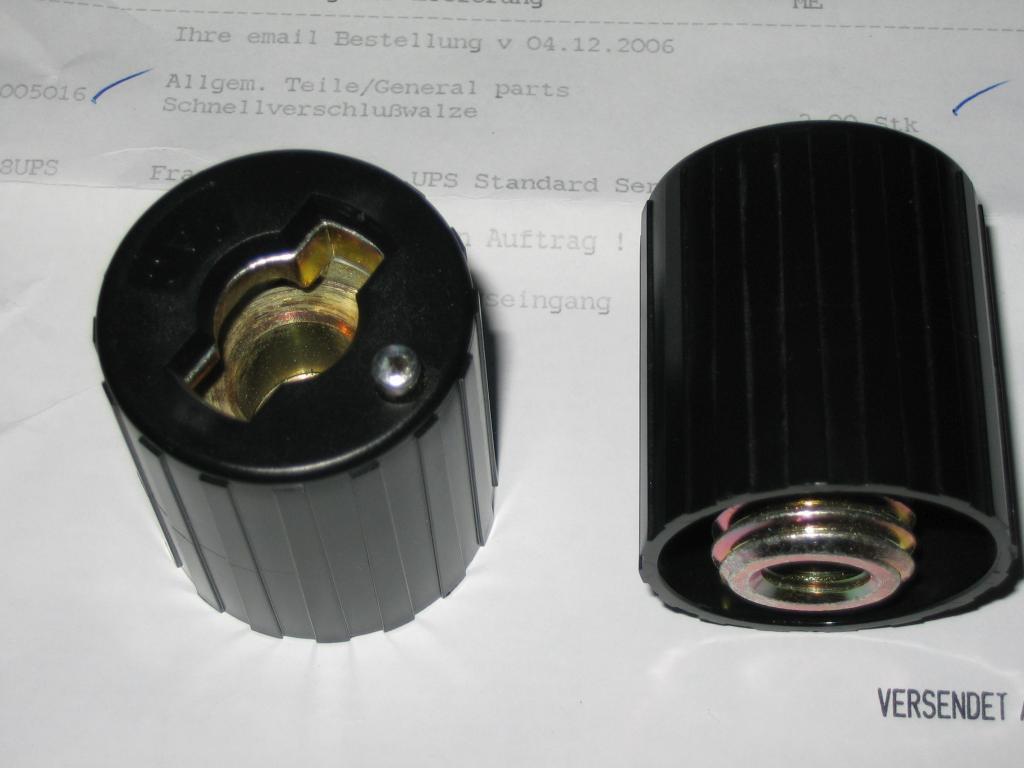

Selbstbau Jagdhalter: Als erstes habe ich die zwei Schnellverschlüsse bei Fa. Antec gekauft: Nr. 005016. Durch das Trophy-Fahren liegt das Projekt auf Eis.
