Übersicht:

1a. Daten Getriebe: 1b. Schaltgestänge: Einstellung 2a. Einstellmaße: 2b. Schaltgehäuse / Schalthebel:

3. Teilenummern: 3.1 Hinweise von N. Sollner: 17.04.2017 4. Firma für Getriebereparatur:

Alles über über die Kupplung findet man im Tipp tipp16.htm

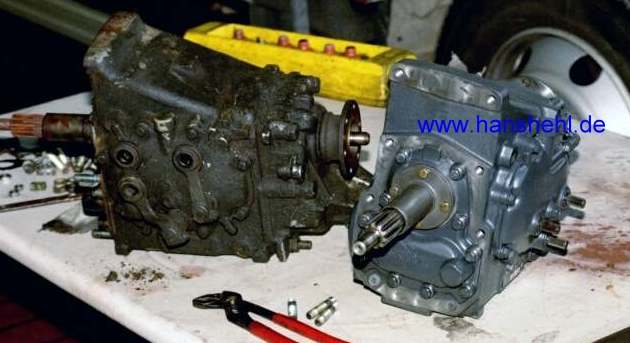

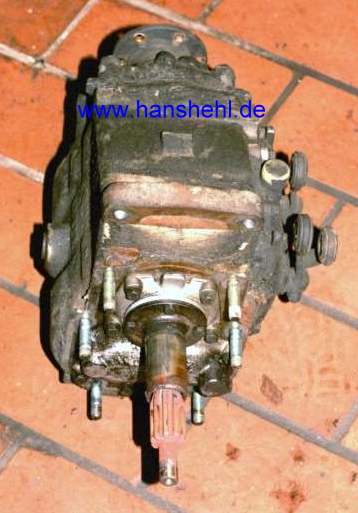

Es geht los bei DC	Gelenkwelle abgeschraubt	Getriebe ausgebaut. / Kupplung	altes Getriebe	alte Kupplungsscheibe	alte Druckplatte

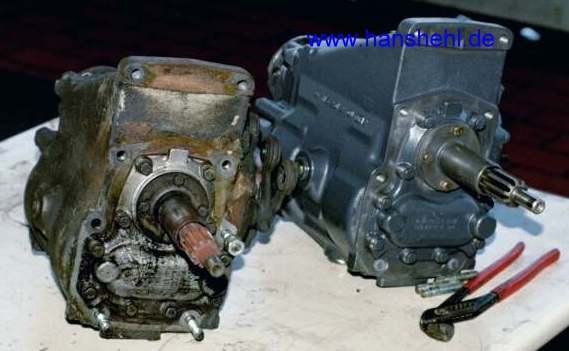

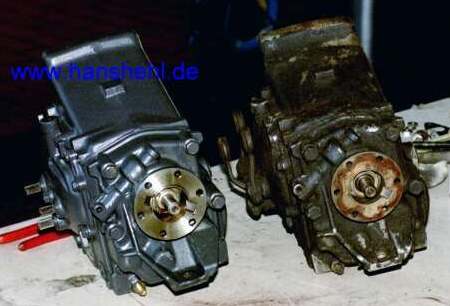

Druckplatte	alte Getriebe	Stehbolzenumbau	alt und neu	alt und neu	neue Kupplung
Kupplungsglocke anbauen	Ausrücklager fehlt noch	Getriebe eingebaut

1.a Daten Synchrongetriebe G1/17-4 1. Gang: i = 4,682 / 2. Gang: I = 2,462 / 3. Gang: i = 1,473 / 4. Gang: i = 1,0 Rückwärtsgang: i = 4,348 Verteilergetriebe VG080: i = 1/2,14

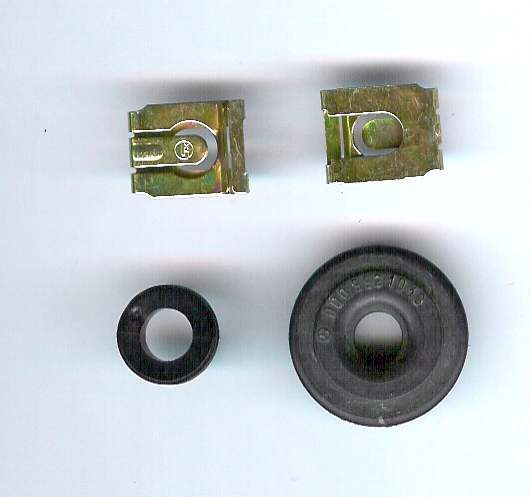

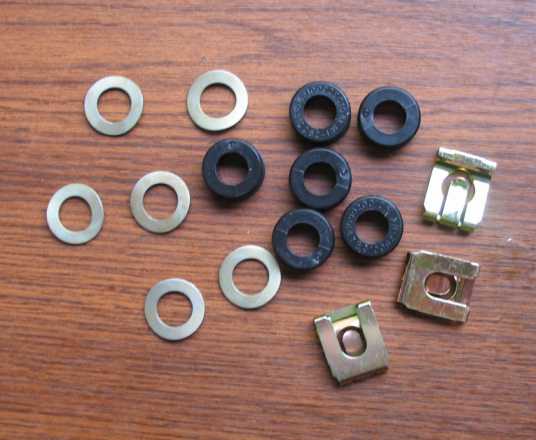

1.b Schaltgestänge Einstellung: Um möglichst wenig Spiel im Schaltgestänge zu haben, sollte man von Zeit zu Zeit die Buchsen an den Enden der drei Schaltstangen erneuern. An den drei Schalthebeln sitzen zusätzlich noch Federscheiben unter den Sicherungen, die das Schalthebelspiel beseitigen (zweites Bild).

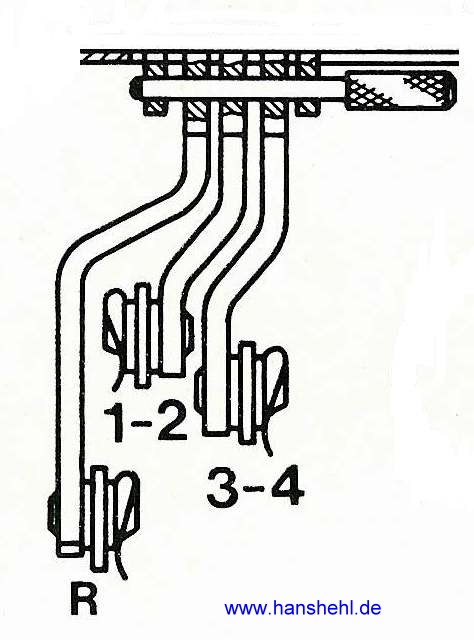

Bei Getriebetausch sollte man die Einstellmaße kontrollieren. Dazu werden die drei Schaltzwischenhebel (unter dem Schalthebel) unten am Schaltbock durch Einschieben eines Dorns (8 mm Bohrer) fixiert. Der längste Hebel gehört zum Rückwärtsgang, der kleinste zum 1./2. Gang und der mittellange zum 3.-4. Gang

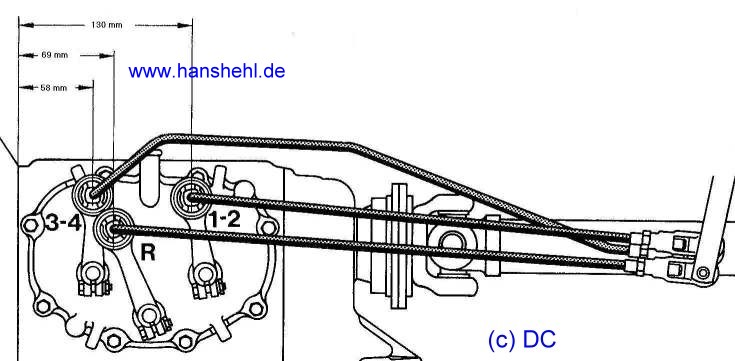

2.a Einstellmaße der Hebel am Getriebe: Es wird von der Kante Getriebe/Kupplungsglocke bis zur Mitte der jeweiligen Gummibuchse gemessen. Gegebenenfalls kann durch Verdrehen des Endstückes die Schaltstange auf die richtige Länge eingestellt werden. 1. Schalthebel (3.-4.Gang):..... 58 mm 2. Schalthebel (Rückwärtsgang: 69 mm, 3. Schalthebel (1.-2.Gang):..... 130 mm

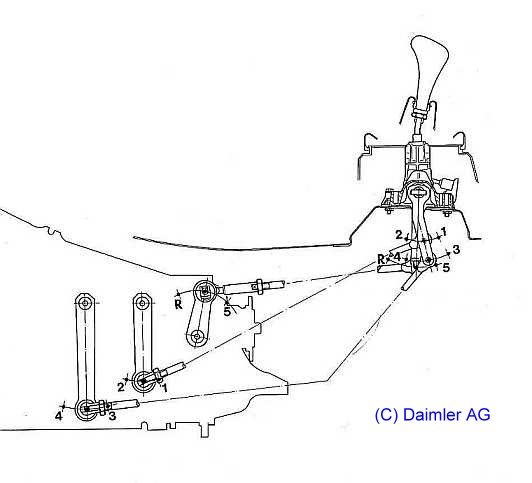

5-Gang-Getriebe: Getriebe in Leerlaufstellung bringen, Schaltstangen aushängen, die drei Schaltzwischenhebel mit Fixierbolzen durch die drei Bohrung feststellen. Schaltstangenlänge so einstellen, dass die Schalthebel am Getriebe nicht aus ihrer Mittelstellung verschoben werden. Beim 5-Ganggetriebe Schalthebel für den Rückwärtsgang auch 5. Gang.

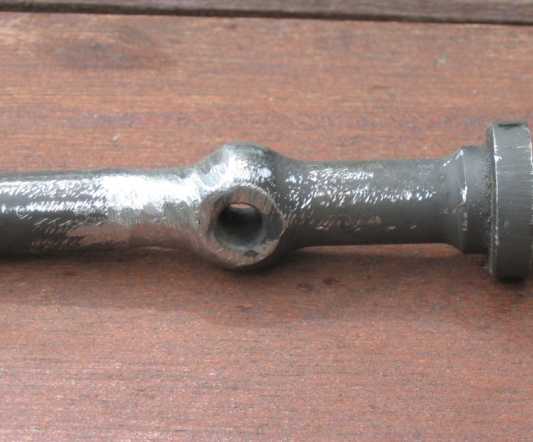

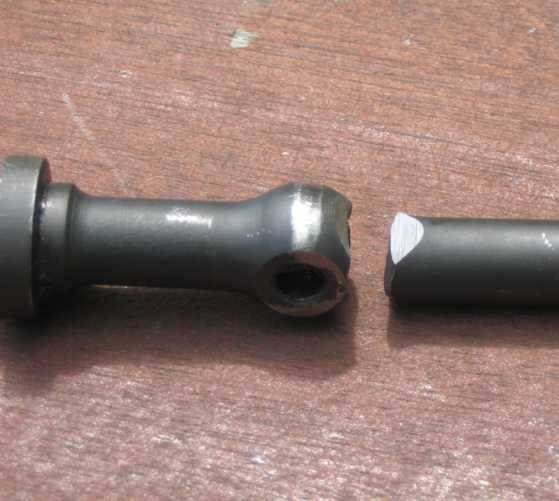

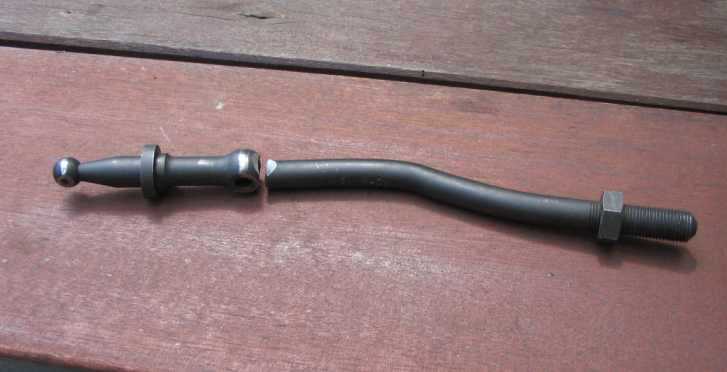

2b. Schaltgehäuse, Schalthebel: 240GD Bj. 10/1979 Nach 29 Jahren brach der Schalthebel im Mai 2008 an einer Kreuzung (zum Glück nur 100 m vom Haus entfernt) beim Einlegen des 1. Ganges an der schwächsten Stelle, am Loch für den Splint, ohne dass Gewalt angewendet wurde.

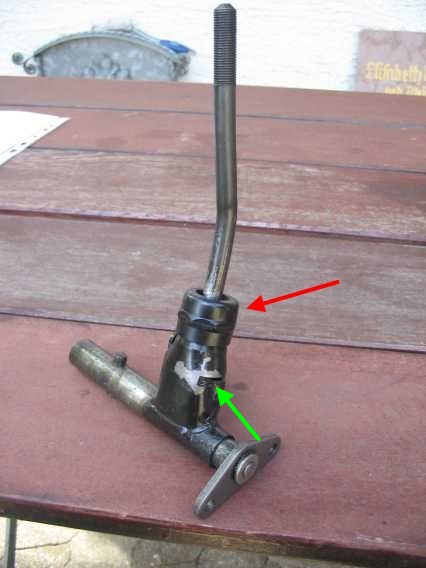

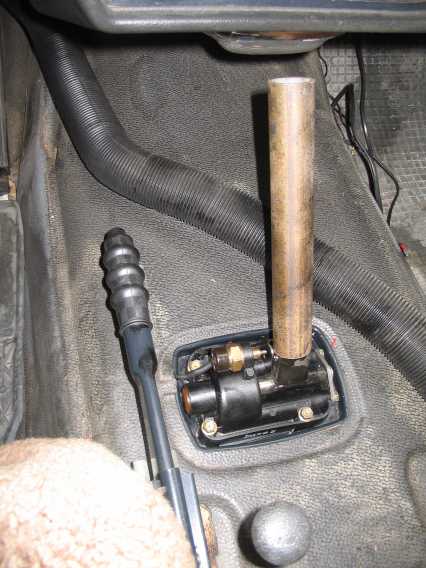

Schraubt man die runde Abdeckkappe des Schalthebels ab und drückt den Schalthebelrest mit einem Schraubenzieher (2. Bild: grüner Pfeil: seitliche Öffnung) heraus, kann mit einem passenden Rohr (27 mm Innendurchmesser) als Ganghebelersatz wieder geschaltet werden. Allerdings hat man keine Führung und muß die Gänge erahnen. Der Rückwärtsgang hat nun auch keine Sperre (Hochheben des Ganghebels) und sitzt ganz links. In der Mitte des Schaltweges sind 1. und 2. Gang.

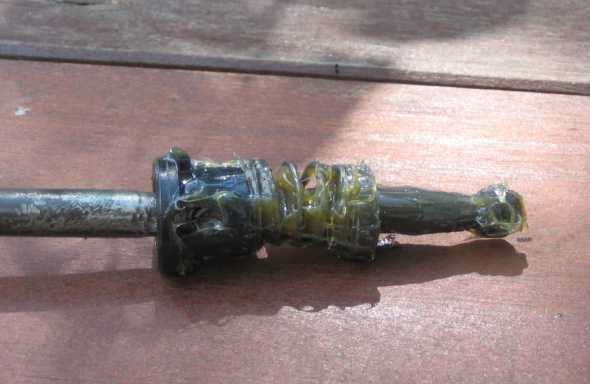

Ein "liebevoller" Schweißversuch mit Schutzgas scheiterte am Spezialstahl des Schalthebels. Er sah zwar sehr schön aus, aber er brach sofort wieder ab. Also wurde die zweite Generalüberholung des Schaltbockes seit 1979 geplant und zunächst alle Teile aus dem EPC-Net (siehe Tipp EPC-Net) herausgesucht und bestellt.

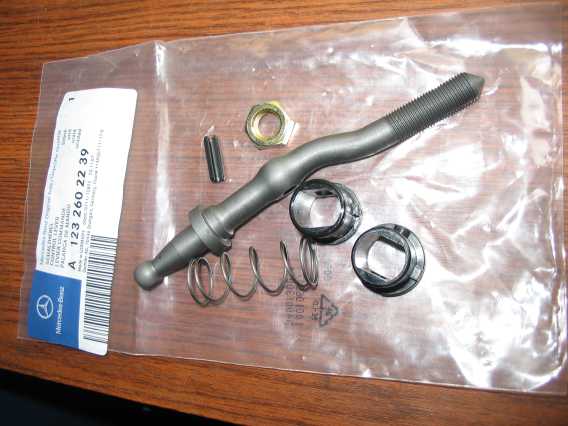

Teile 240GD, Bj.10/1979 Teilesatz Schalthebel: A1232602239 Buchse Schaltrohr: A1152672250 Feder Schaltrohr: A1159933903 Scheibe Schaltrohr: A1152670676

Abstandsscheibe Schaltrohr: A1232670252 2 x Tellerfeder: A1239930626 Dichtbeilage Schaltgehäuse A1152670380 Abdichtung Schaltgehäuse: A4602670083

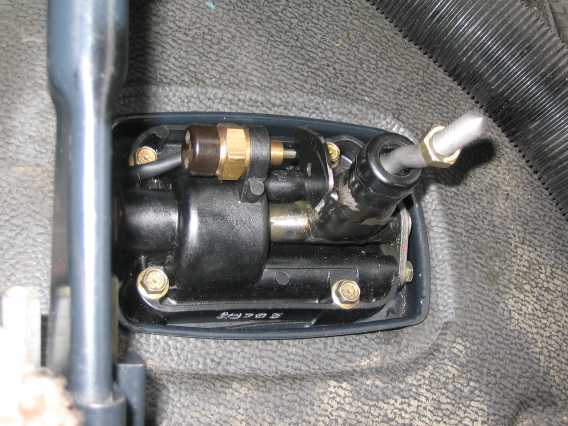

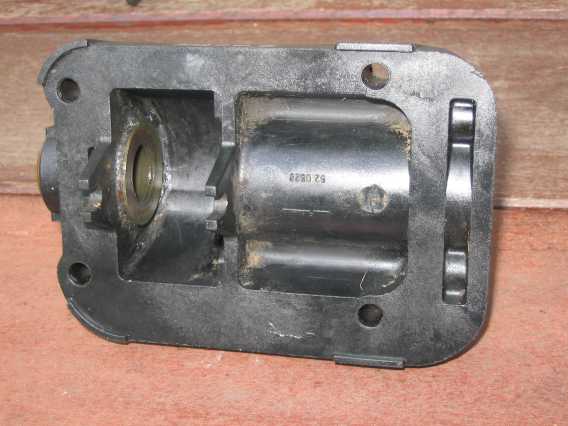

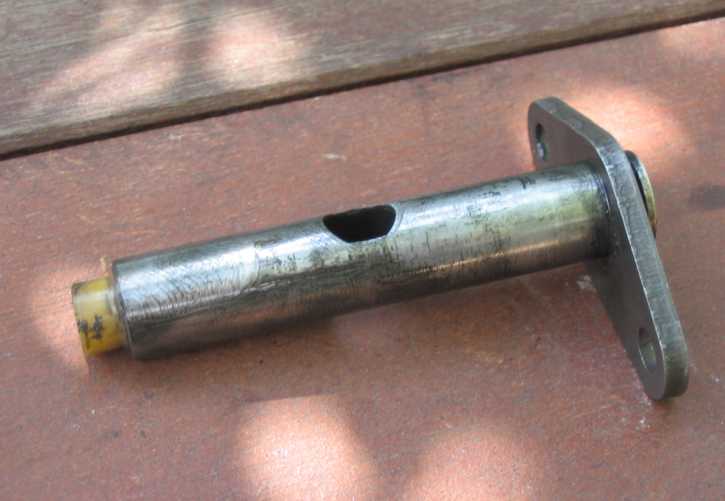

Im Schaltrohr sitzt das Führungsstück, das am Lager mit zwei Schrauben befestigt ist. Bevor man es ausbaut, sollte man unter dem Fahrzeug von den Schaltstangen zum Getriebe die Sicherungen und die Schalthebel abziehen.

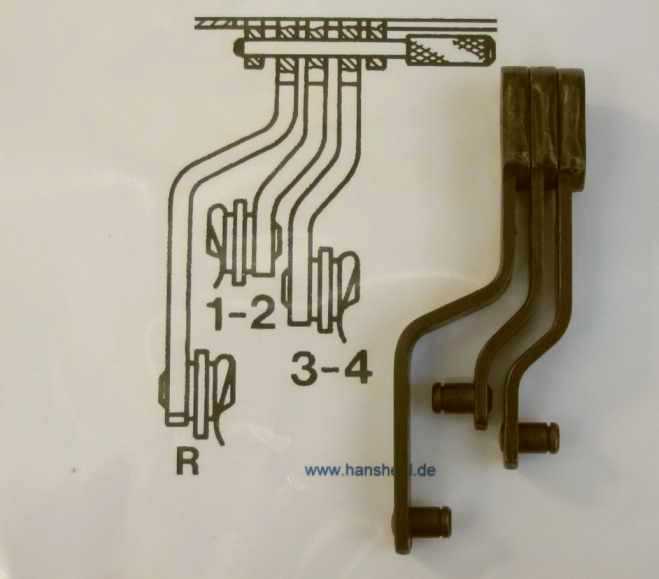

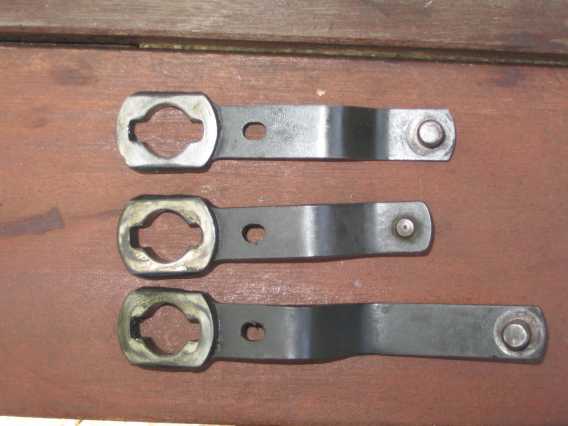

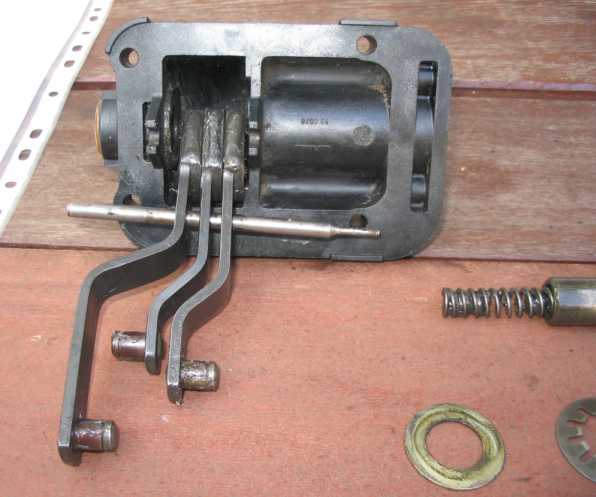

Die Bilder zeigen die Einbaulage der Schalthebel. Ein Dorn fixiert die drei Schalthebel.

2c. Funktion Schalthebel: 240GD Bj. 10/1979:

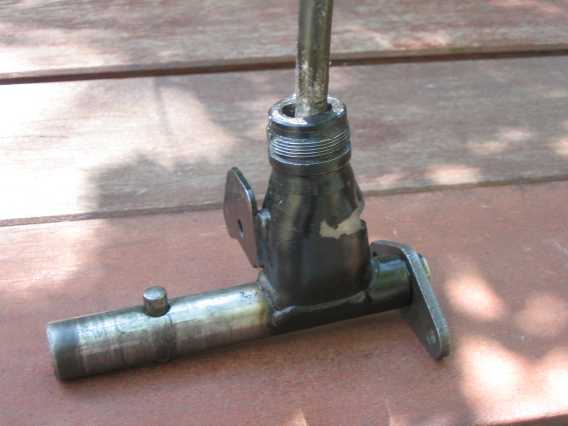

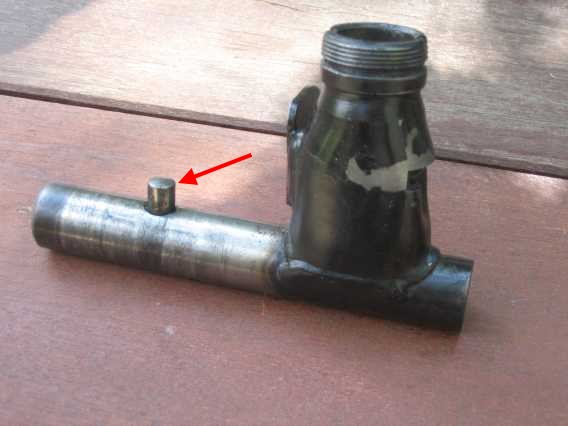

Der Schalthebel ist ein zweiarmiger Hebel, der das Schaltrohr auf dem Führungsrohr hin- und herschiebt. Der Bolzen im Führungsrohr (roter Pfeil) wird in die entsprechende Aussparung der Schalthebel geschoben, sodass diese je nach Gang die Schaltstange zum Getriebe vor- und zurück schieben können.

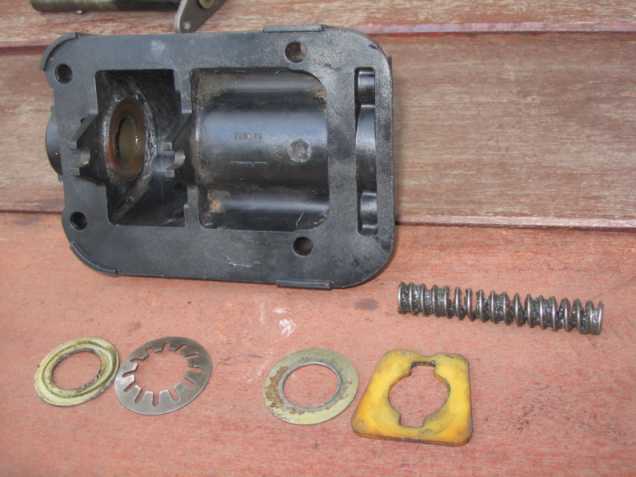

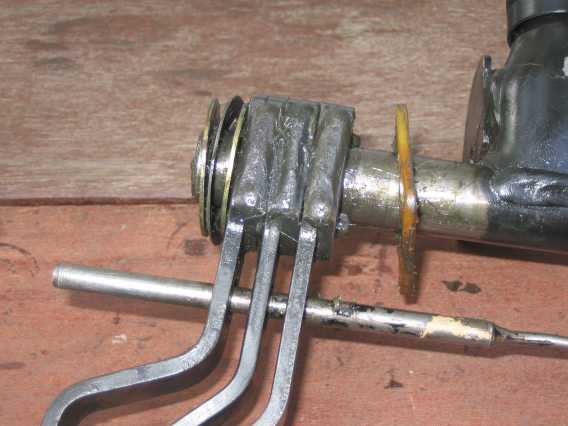

Einbau der Scheiben und Tellerfedern: Das erste Bild zeigt die Einbaulage der Scheiben und der zwei Tellerfedern (im Bild ist nur eine enthalten). Zum Einbau werden die Kunststoffscheibe (Einbaulage beachten), die drei Schalthebel und die zwei Abstandsscheiben mit den zwei Tellerfedern dazwischen in das Lager eingeschoben.

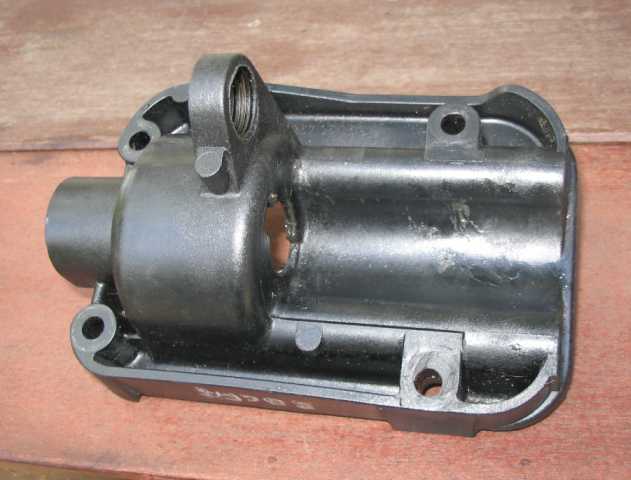

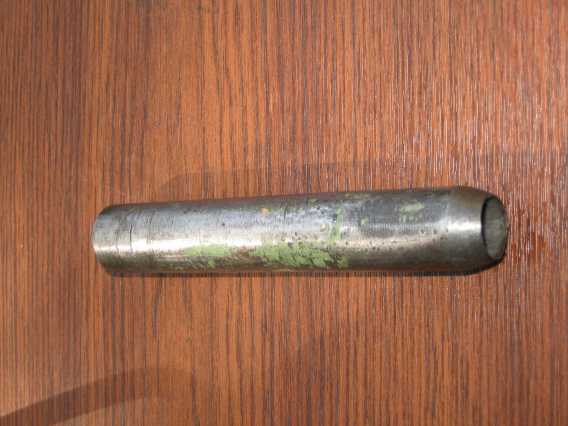

Zum Zentrieren der Schalthebel und Scheiben empfiehlt sich ein etwa 10 cm langes Rohrstück mit 27 mm Außendurchmesser vorne anzuschrägen. Damit werden im Lager alle Teile zentriert. In das Lager wird dann das Schaltgehäuse mit Führungsrohr und Feder eingeschoben und festgeschraubt.

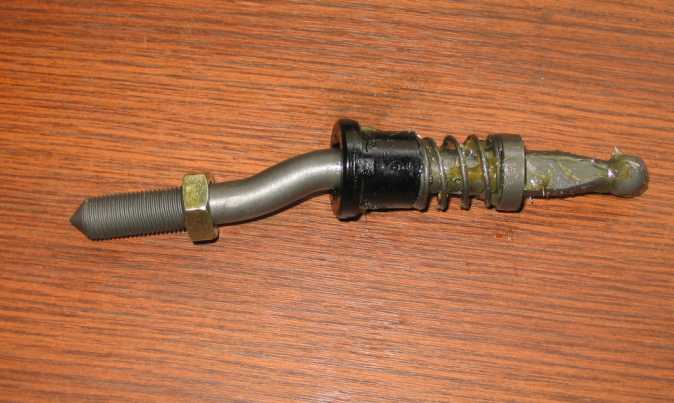

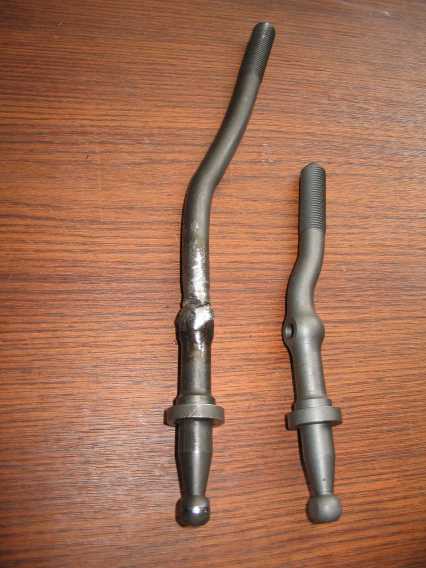

Der neue Schalthebel A1232602239 ist kürzer, passt aber genauso. Die Spannhülse muß vor dem Einbau etwaszusammengedrückt werden. Am besten mit dem Schraubstock einpressen.

3. Teilenummern der Tauschteile und Preise: 28.10.2003: Getriebe im Tausch: A602260110180 - G1/17-4/4.628: Büchse (Getriebeseite)...: A2109920010l Büchse (Schalthebelseite): A0009920510 Federscheibe: N000137010205 Sicherung: A0009944160 Gummilager..: A4602405618 Dichtbeilage: A4602511280 Dichtbeilage: A4602511380 Mobilube 6XSAE80: 53 AW, insgesamt 2038,11 Euro inkl. Austauschgetriebe mit Kupplung

3.1 Hinweise von N. Sollner: 17.04.2017 .. Zum Thema OM 616: In der Schwungscheibe sitzt ein kleines Lager. Es führt die Getriebe-Hauptwelle. Mittlerweile wird es in gekapselter Version geliefert: Rillenlager A1159800115c. Das Lager ist ein FAG 6202-C-2HRS und auch auf dem freien Markt erhältlich !!! Der zugehörige Verschlußring hat die Nr. A1890310033

4. Getriebereparaturen: Tipp von Synchronist, 4x4: Firma HERRMANNs KFZ-Technik und Recycling GmbH Betzenweiler Str. 18 88525 Hailtingen Deutschland www.goherrmanns.de
