NKC/NDR-Rechner von 1984:

test-ndr/ndrfloppy.htm:
Letzte Änderung am 26.06.22/02.02.21/29.01.21/17.12.10/Beginn 01.02.2007 (C) Dr. Juliane Hehl

Impressum gem. DSGVO

zur Startseite

NDR/NKC-Webseite - Hans Werner Schütz

Die alte Webseite www.drcrazy.de/ findet sich auf der Webseite von Hans Werner Schütz.

Schaltpläne und Bestückungsbilder sind mit frdl. Erlaubnis vom Autor R.-D.Klein aus seinem Buch "Rechner modular" entnommen.

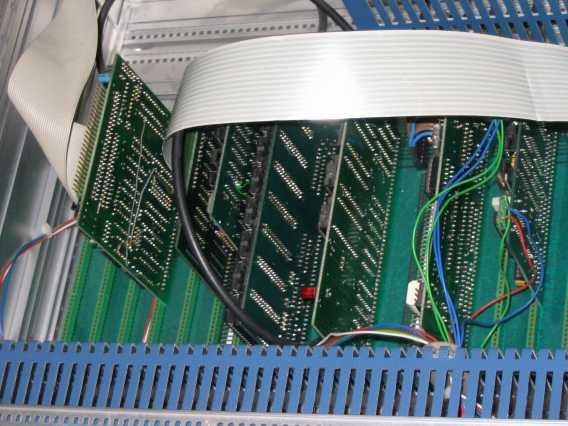

NDR-Rechner mit Floppy-System CP/M 2.2 Boot, CPUZ80, FLO2, 2 TEAC-Floppy, Netzteil, ROA64 usw. NDR
2. Bank-Boot-Baugruppe mit Monitorprogramm:
3. ROA645-Baugruppe:
4. ROA256/M:
5. FLO2-Baugruppe:
6. FLO2 Änderungen für CP/M 3+:
Roadmap:
2. Bank-Boot-Baugruppe mit Monitorprogramm: top

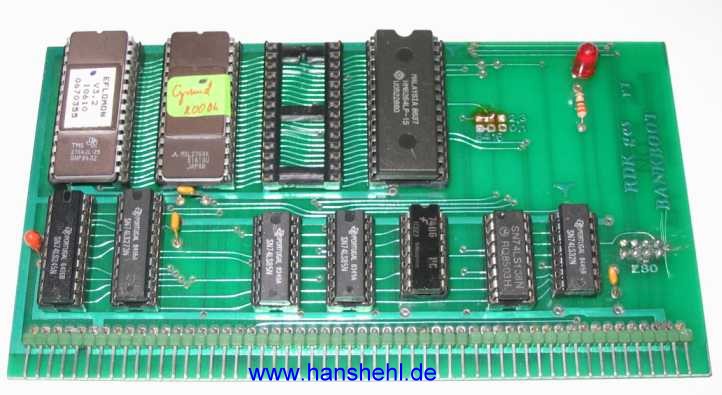

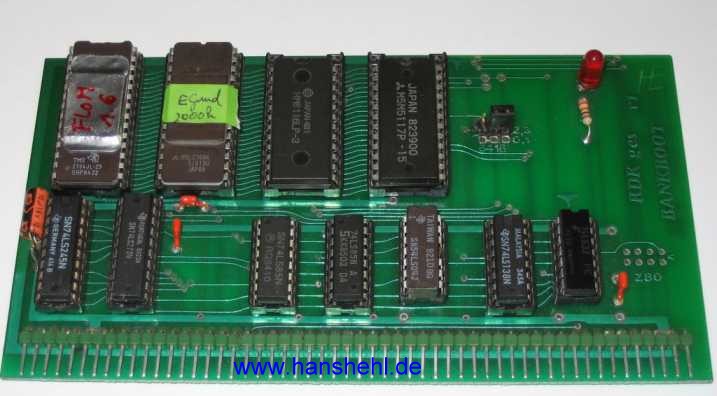

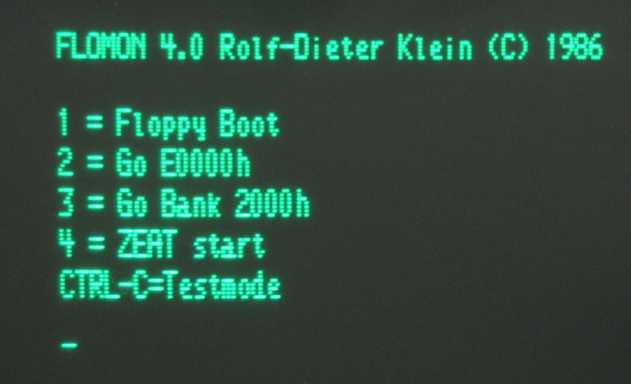

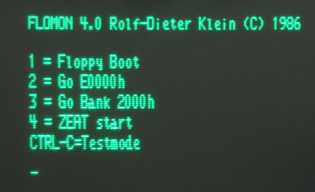

Diese Prototypen-Platine der Bank-Boot-Baugruppe enthält im linken ersten Steckplatz ein EPROM (2764) mit dem Monitorprogramm
FLOMON 4.0 (Adresse 0 - 1FFFh), im 2. Steckplatz das Grundprogramm im EPROM 2764 (Adresse 2000h - 3FFFh).

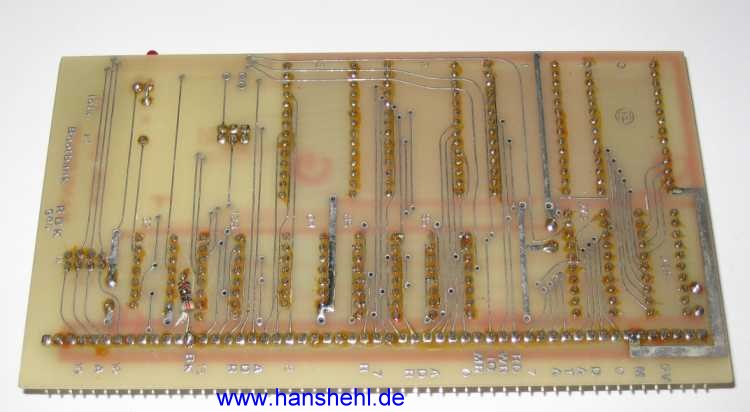

Bank-Boot Bank-Boot
Im 4. Steckplatz ist ein statisches 8K-RAM (HM6264) (Adresse 6000h - 67FF). Jumper 1 und 2 sind links gebrückt.
Die Adressleitungen A16-A19 sind mit Jumper 3 gebrückt. Bei einigen Platinenversionen sind diese Brücken schon im Layout auf der Lötseite vorhanden.

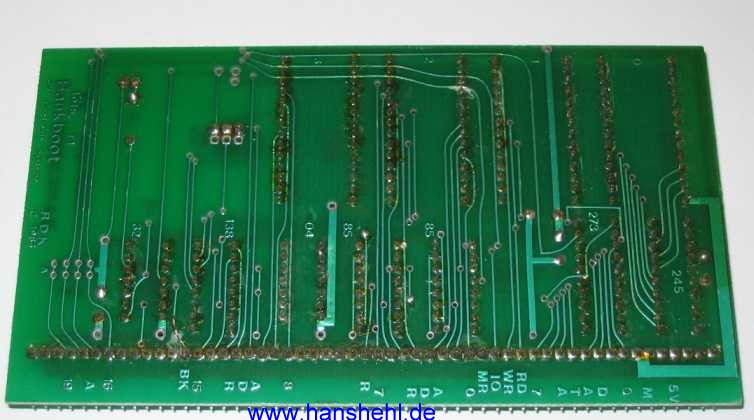

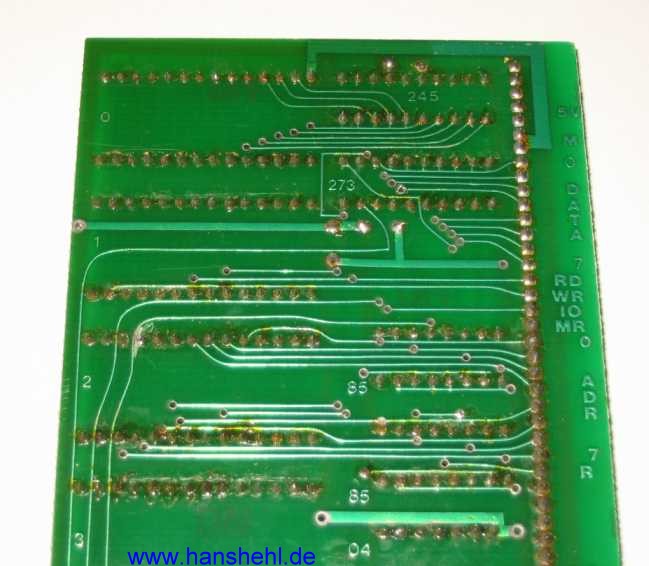

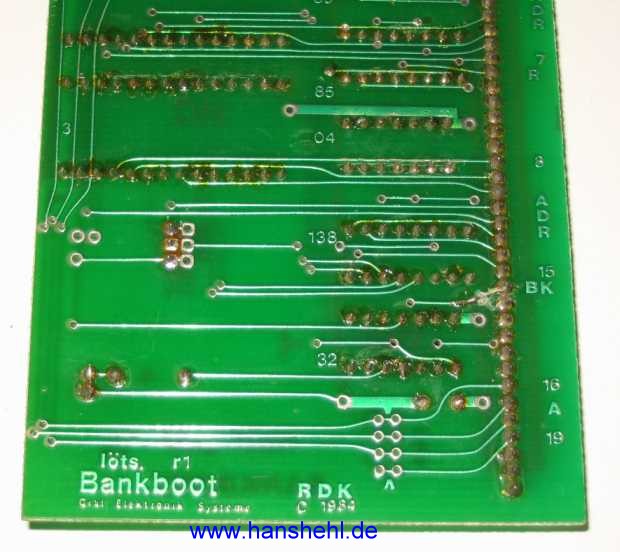

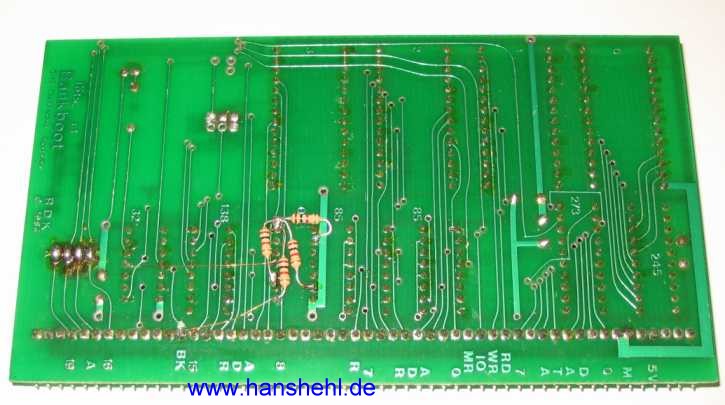

Bank-Boot NDR
Bei diesem Prototypen ist noch das Flomon3.2 als Monitorprogramm vorhanden. Das Grundprogramm liegt ab Adresse 2000h. Bank-Boot Bank-Boot
Hier sind zwei kleine statische Speicher als RAM (HM6116) mit je 2 KByte eingesetzt und das Flomon 1.6 als Monitorprogramm
vorhanden. Jumper 1 ist nun rechts gebrückt, Jumper 2 links schon im Layout als Leiterbahn vorhanden.
Bank-Boot Bank-Boot Bank-Boot Bank-Boot

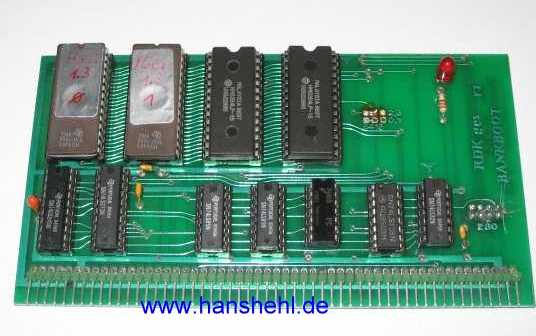

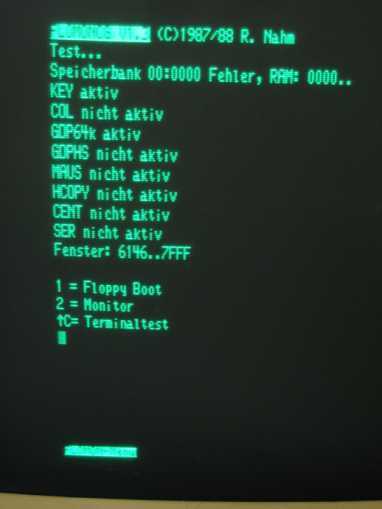

Eine wesentlich erweiterte Monitorversion ist der FLOMONCG von Rüdiger Nahm. Er benötigt zwei 8 KB-Speicher. Der Monitor
besitzt einen internen Debugger und erkennt viele Erweiterungskarten wie die Uhr, Hardcopy etc..
Bank-Boot Bank-Boot
3. ROA64-Baugruppe: top

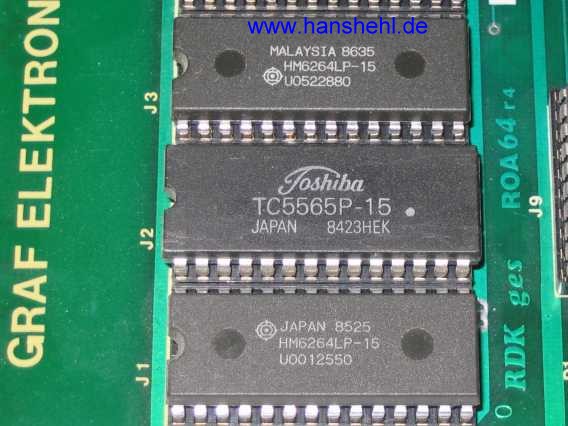

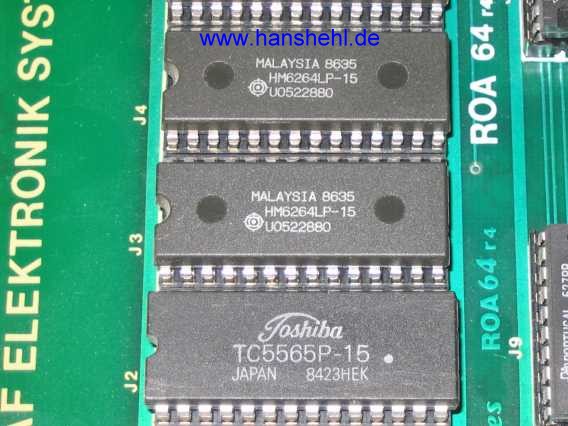

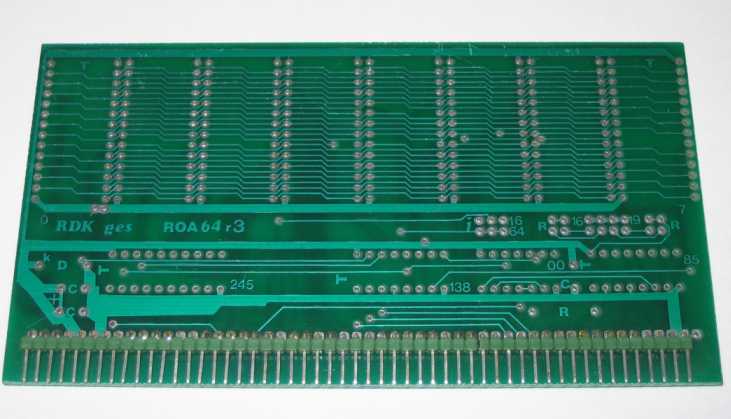

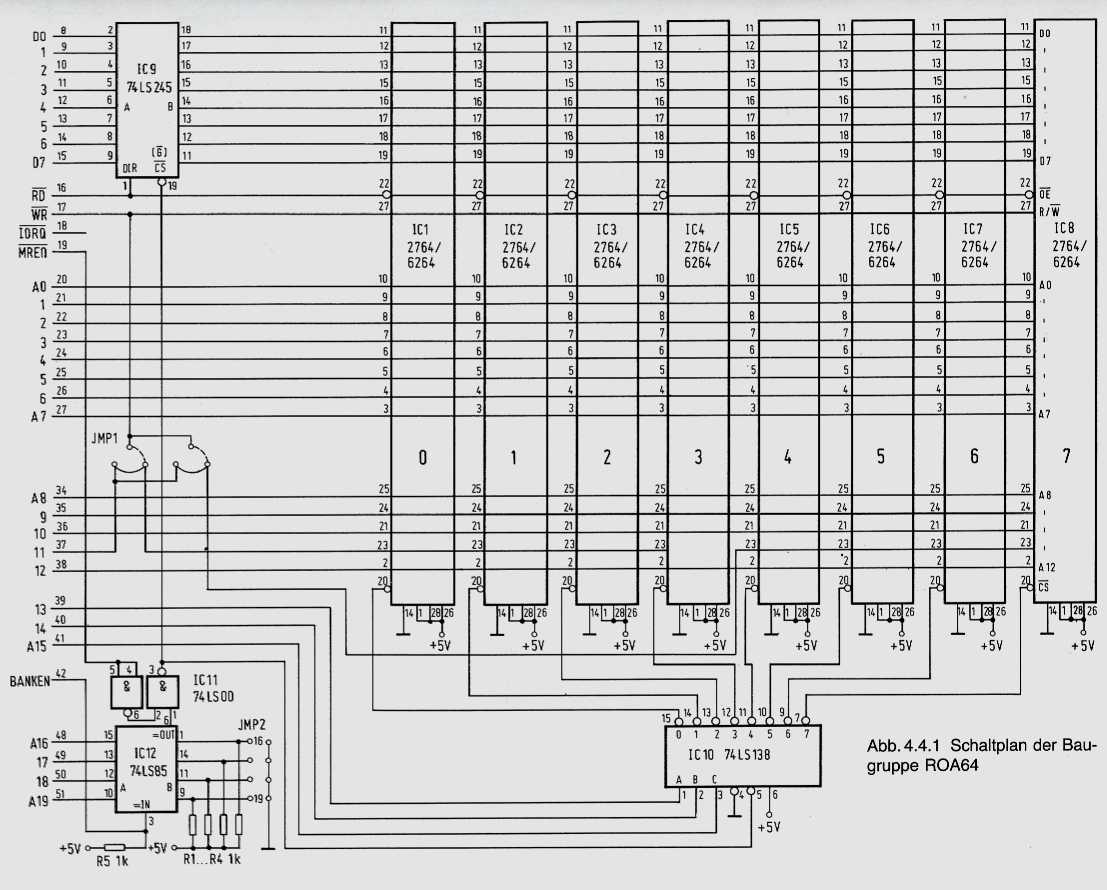

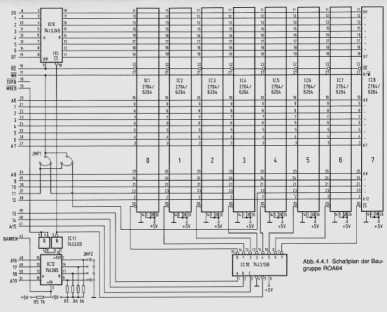

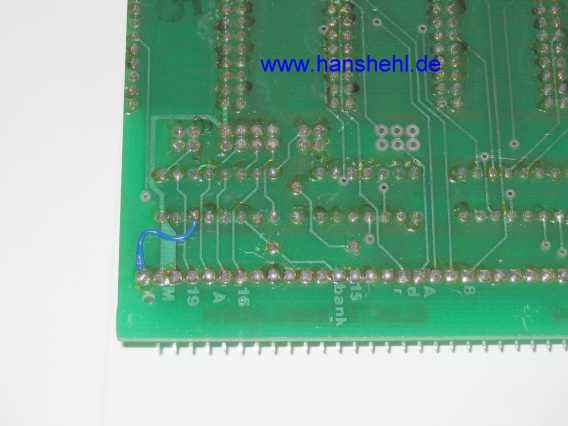

NDR NDR NDR NDR NDR NDR NDR

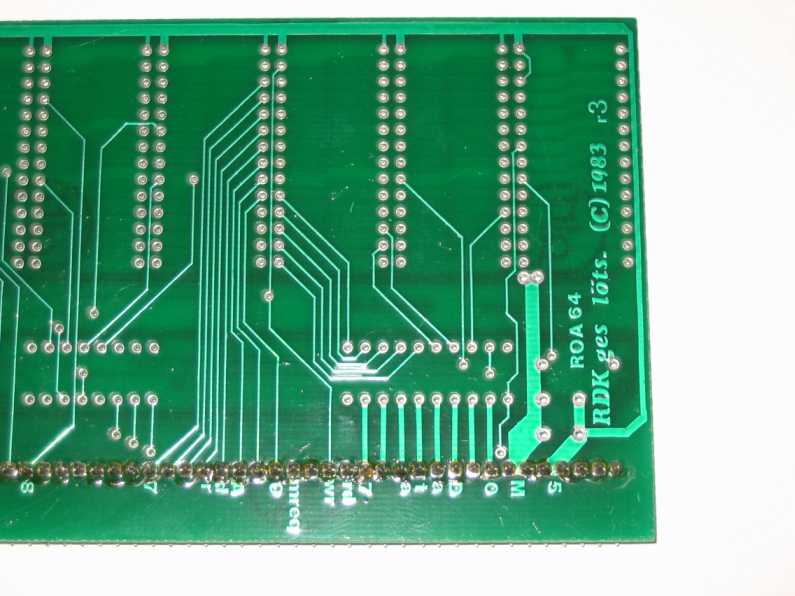

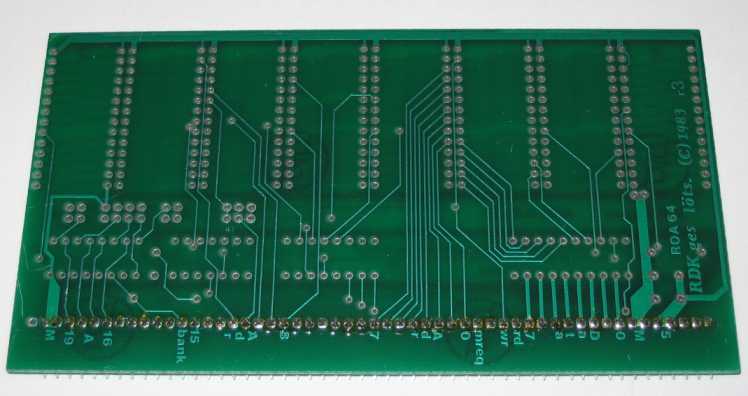

4. ROA64-Leer-Platine: top

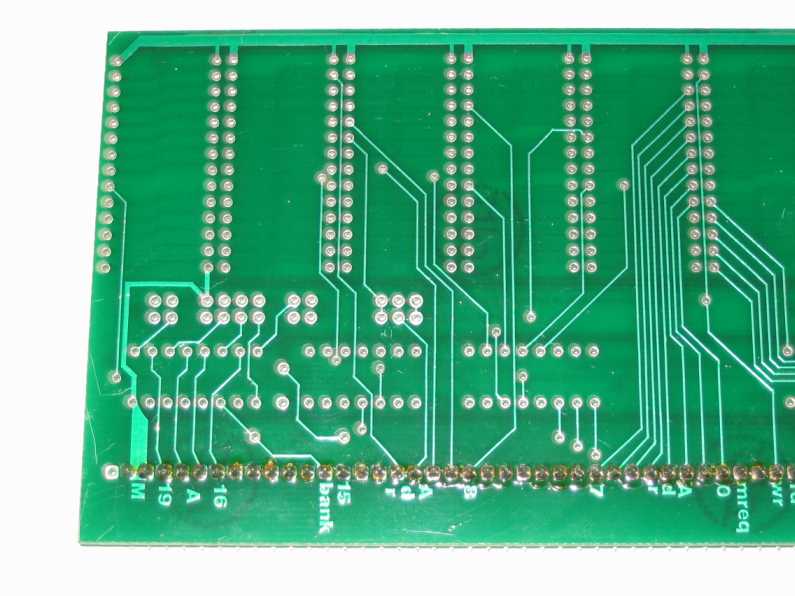

NDR NDR NDR NDR
ROA256/1M: top

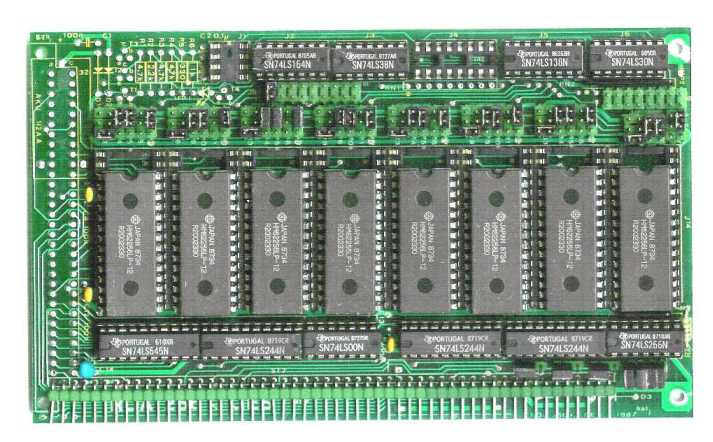

Die ROA256/1M ist gemischt mit EPROM (32 k x 8 -> 27256 bzw. 128 k x 8 (27101) oder mit RAM (32 k x 8 -> 84256 bzw. 128 k x 8)
CMOS bestückbar. Sie kann über eine Lithium-Batterie (3,6 V) gepuffert werden. 0 - 8 Waits sind einstellbar (für 68020).
Teile des Speichers sind ausblendbar, die Baugruppe ist im Adressraum verschiebbar.
NDR

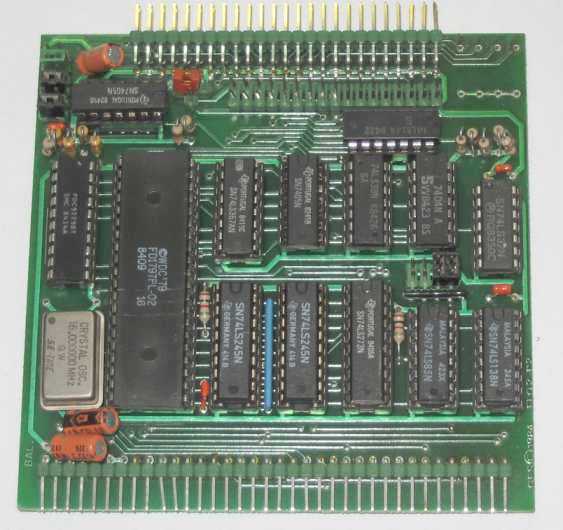

5. FLO2-Baugruppe: top
FLO2 FLO2 NDR
6. FLO2-Baugruppe: Änderungen für CP/M3+ : top

siehe den Tipp ndrcpm31.htm
