Übersicht Teil 3: top
1. Steuergerät (N10/11) SAM Beifahrer mit Sicherungs- und Relaismodul K40/4:
1.1 Platine Steuergerät SAM Beifahrer N10/11:
1.2 Steuergerät N10/11 SAM Beifahrer mit Sicherungs- u. Relaiskasten aus-, einbauen:
1.3 Sicherungs- u. Relaiskasten K40/4 Beifahrer/Motorraum rechts aus-, einbauen:
2. Sicherungsbelegung Bauzustand /Schaltpläne:

3. Sicherungs-/Relaiskasten K40/4:
4. Schaltplan Steuergerät N10/11 Beifahrer:
5. Relais Sekundärluftpumpe:


siehe auch Grundlagen zu Sicherungen
zur SAM-Übersicht
1. Steuergerät N10/11 SAM Beifahrer mit Sicherungs- und Relaismodul K40/4: top

Übersicht:

Anordnung, Aufgabe, Aufbau:
GF54.21-P-4111R

Steuergerät N10/11 SAM Beifahrer Aufgabe: GF54.21-P-4111-01R

Das Steuergerät N10/11 steuert Außenbeleuchtung, Innenraumbeleuchtung, Scheinwerferreinigungsanlage,
Waschwasserschlauchbeheizung, Zusatzwasserpumpen.

Schalten von Verbrauchern über Halbleiterschalter:

Abblendlicht vorne links (E1e2), Ablagefachleuchten (E36), Fahrtrichtungsanzeiger vorne rechts, Fernlicht/Lichthupe vorne rechts (E2e1),
Fußraumleuchten (E17/1 und E17/2), Nebelscheinwerfer vorne rechts (E1e4), Sidemarker vorne rechts (nur USA),
SRA-Wascherpumpe (K 26/2), Waschdüsenbeheizung (R2/1), Waschdüsenschlauchbeheizung (R2/11), Zusatzwasserpumpe (M13/2)

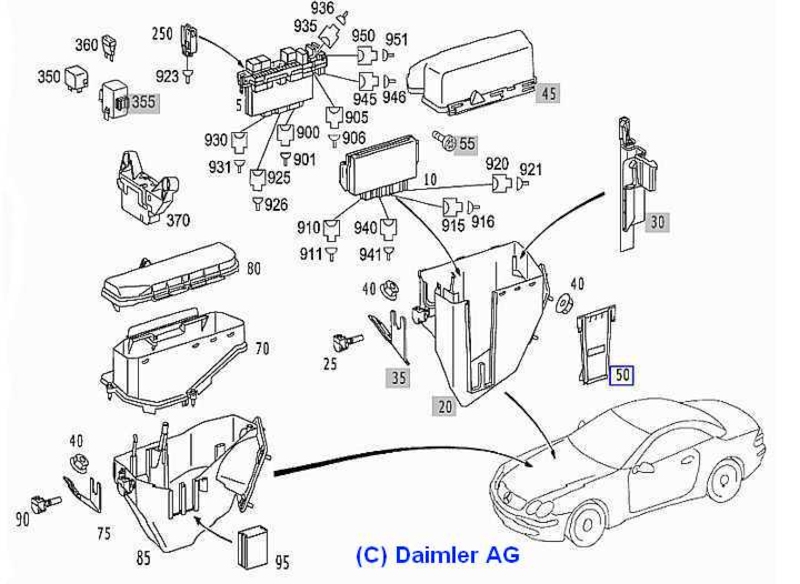

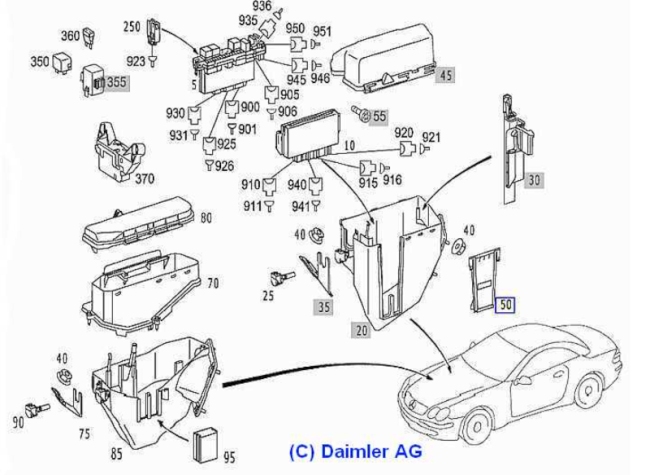

EPC-Net: 54/086/9/ Bild 10

Bis F145965 / 31.03.2008 wurde das Steuergerät SAM, Beifahrer N10/11, A0265453332 von 2001 mehrmals ersetzt:
A2305451132 - A2305450932 - A2305451532 - A2305452032 - A2305452432 - A2305454132 - A2305455332:

Stand August 2014: Bild-10: A2309001600
SL55AMG

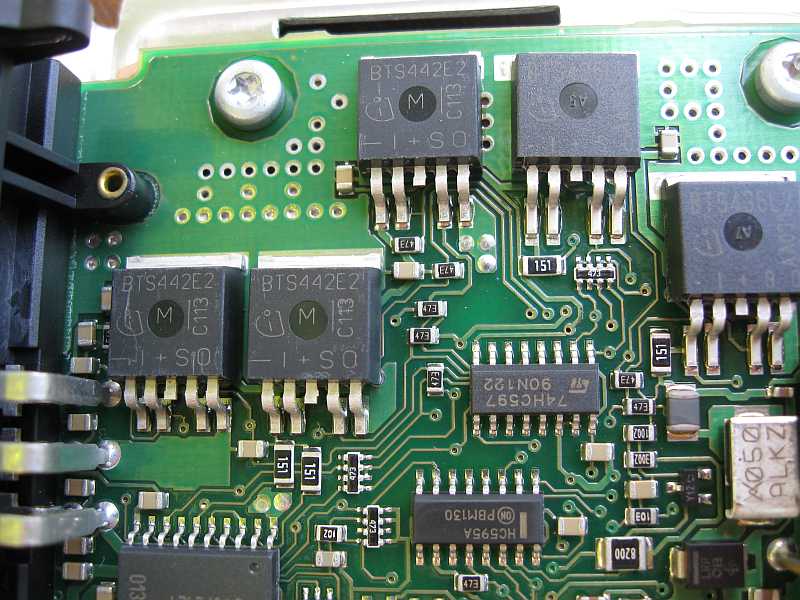

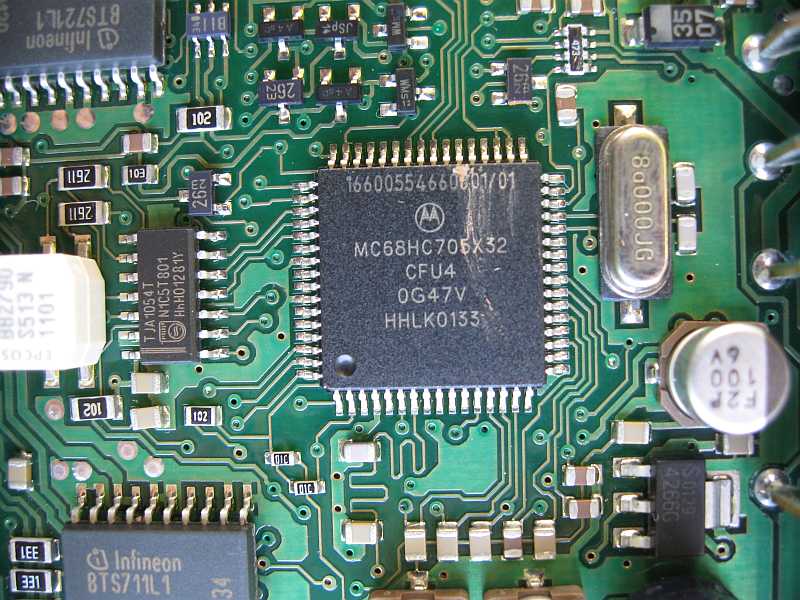

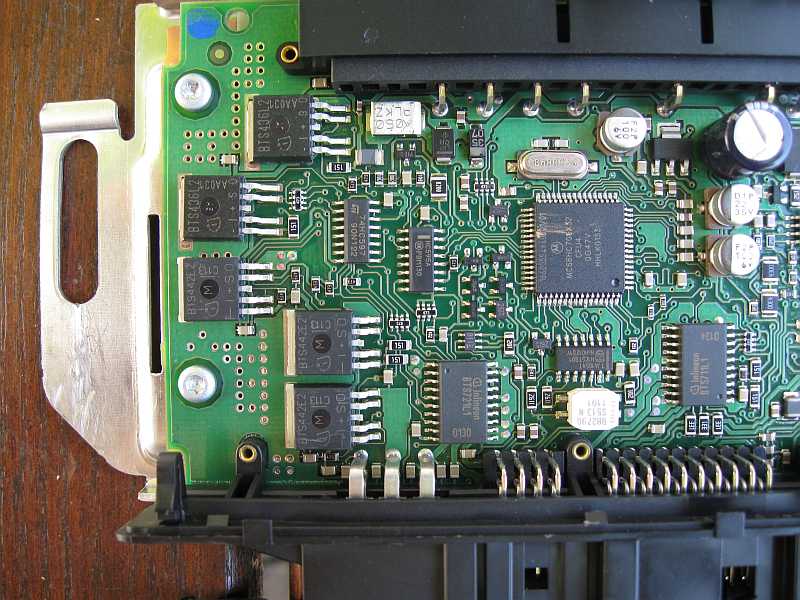

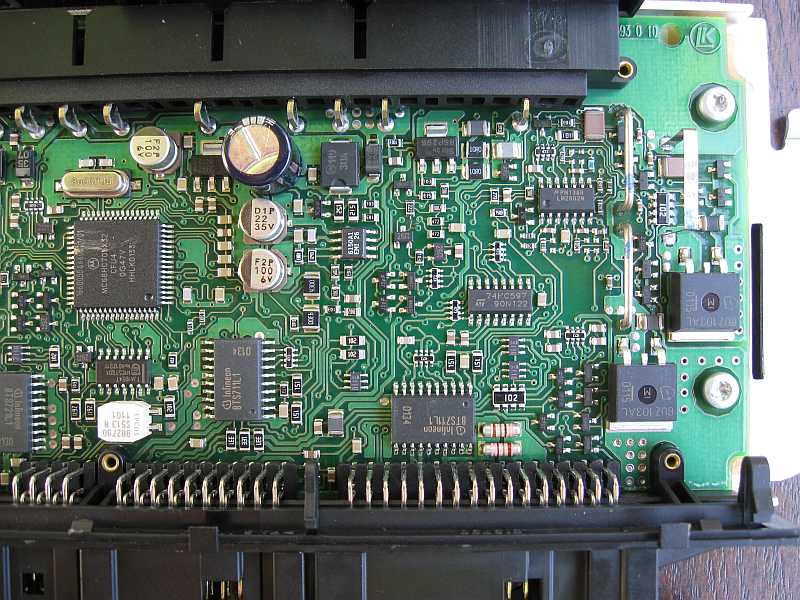

1.1 Platine Steuergerät N10/11 SAM Beifahrer: top

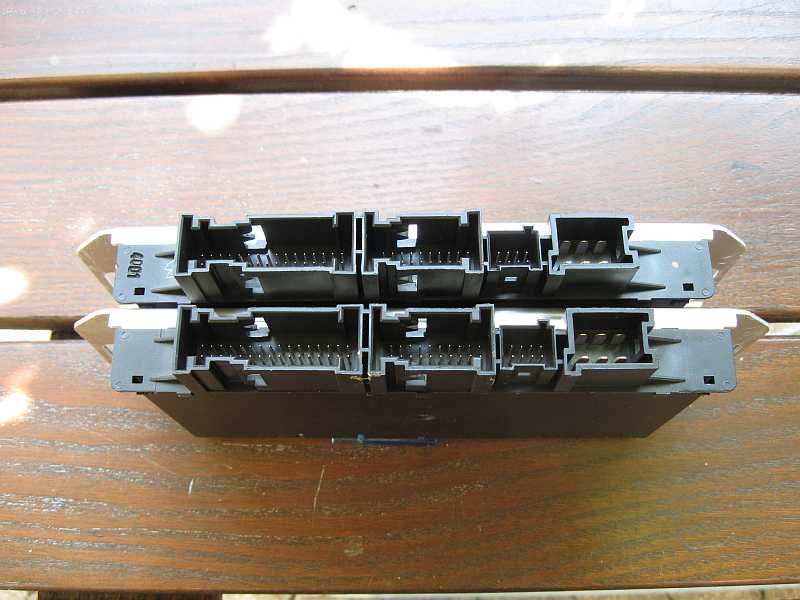

Ich erhielt beide SAM-Steuergeräte Fahrer N10/10 (L) und Beifahrer N10/11 (R)
von J. Schulte, https://www.germanyoungtimer.de, Ibbenbüren, zur Dokumentation, vielen Dank!).

Die Platinen zeigten keine Beschädigung.
SL55AMG SL55AMG SL55AMG
SL55AMG SL55AMG SL55AMG SL55AMG
1.2 Steuergerät SAM (N10/11), Beifahrer, mit Sicherungs- und Relaismodul K40/4: top

Steuergerät SAM mit Sicherungs- und Relaisbox aus-, einbauen: AR54.21-P-1261R

Wird das Steuergerät (N10/11) erneuert, sind die Grunddaten mit der Diagnose zuerst auszulesen und
nach dem Einbau des neuen Steuergerätes auf dieses zu übertragen:
Es muss die Starterbatterie ausgebaut werden.
1.3 Sicherungs- u. Relaiskasten K40/4 Beifahrer: top

Sicherungs- u. Relaiskasten K40/4 Beifahrer aus-, einbauen: AR54.15-P-1258R

Zusatzarbeiten: AR54.21-P-1261R, AR68.10-P-1520R
2. Sicherungsbelegung Bauzustand K40/4 SAM Beifahrer/Motorraum rechts vorne: top

Sechsmal erfolgte eine Änderung der Sicherungsbelegungen Typ 230.4:

Sicherungsbelegung Motorraum rechts SAM Beifahrer:

bis 31.05.2002: GF54.15-P-1256-02R

01.06.2002 bis 31.08.2003: GF54.15-P-1256-02RA

01.09.2003 bis 31.05.2004: GF54.15-P-1256-02RB

01.06.2004 bis 31.05.2005: GF54.15-P-1256-02RC

01.06.2005 bis 28.02.2006: GF54.15-P-1256-03RD

ab 01.03.2006: GF54.15-P-1256-02RE

Schaltplan SAM Beifahrer: bis 31.05.2002 Sicherungs- und Relaisbox: PE54.15-P-2105-97KA

Schaltplan SAM Beifahrer ab 01.06.2002 bis 28.02.2006 Sicherungs- und Relaisbox: PE54.15-P-2105-97KB

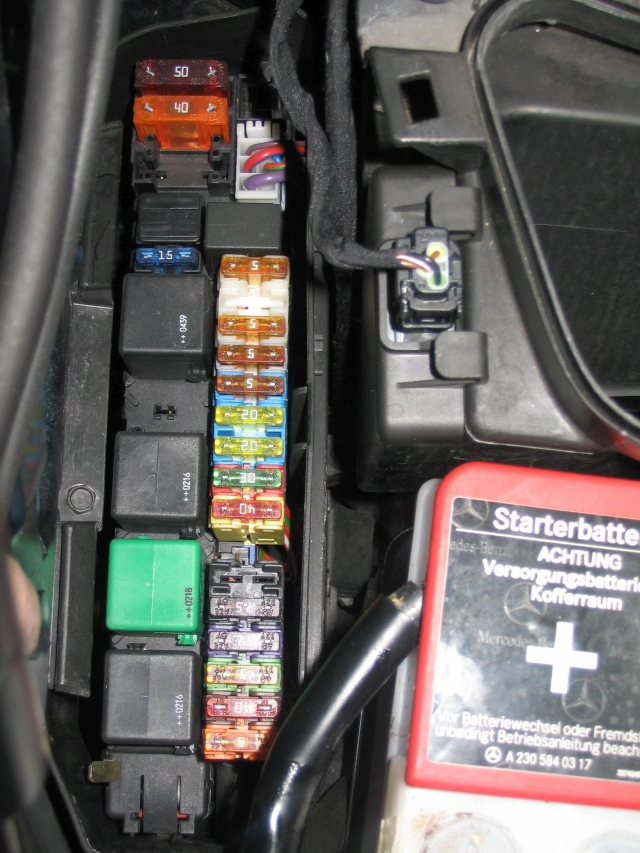

3. Sicherungs-/Relaiskasten K40/4 Motorraum rechts: Beifahrer: top

01.06.02 - 31.08.03: GF54.15-P-1256-02RA

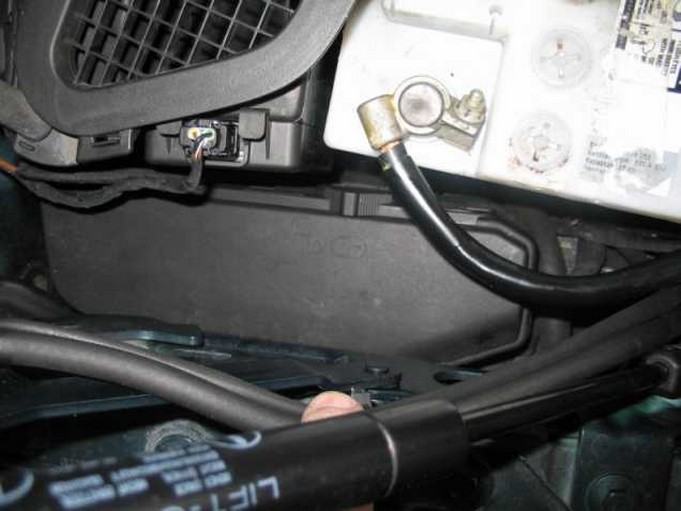

Nach Abnahme des Deckels sieht man die Relais K - P und die Sicherungen Nr. 28 - 49.
Der Deckel muß wieder dicht schließend aufgesetzt werden. Siehe Relais Luftpumpe alt = schwarz, neu = braun.
SL55AMG SL55AMG
Relaisliste SL55AMG: Beifahrerseite: 01.06.02 - 31.08.03:

P - Relais Fanfare
O - K40/4kO - Relais Luftpumpe (ab 7/2002) - A0025421319
N - nicht besetzt
M - K40/4kN - " " (bis 6/2002)
SL55AMG
Sicherungsliste SL55AMG: Beifahrerseite: 01.06.02 - 31.08.03:

F33 rot - 50A Maxi - Hydraulikeinheit SBC (A7/3)
F32 bernstein - 40A Maxi - Sekundärluftpumpe
F31 - frei

f30 gelb - 20A - Relais Motorelektronik u. Fahrwerk Relais K40/4kK
f29 rot - 10A - Sicherung Kat-Heizung
f28 blau - 15A - Fanfaren Relais K40/4kP

f49 beige - 5A - Sauglüfter Motor u. Klima, integrierte Regelung M4/7
f48 - Reserve frei
f47 beige - 5A - Multifunktionssensor KLA (B31/1)
f46 beige - 5A - Active Body Control ABC (N51/2)
f45 beige - 5A - Distronic DTR (N63/1)
f44 gelb - 20A - Motorsteuerung - Motor NOT-AUS
- Umschaltventil Luftpumpe (Y32)
- Umschaltventil Regenerierung (Y58/1)
- O2-Sonde vor Kat (links G3/3, rechts G3/4)

f43 gelb - 20A - Motorsteuerung - Motor NOT-AUS
- Hallgeber Nockenwelle, linke Zylinderreihe (B6/1)
- Kraftstoffeinspritzventile (Y62)
- Sicherungs- u.Relaismodul Fond (K40/5)
- Steuergerät EWM (N15/5)
- Steuergerät ME (N3/10)

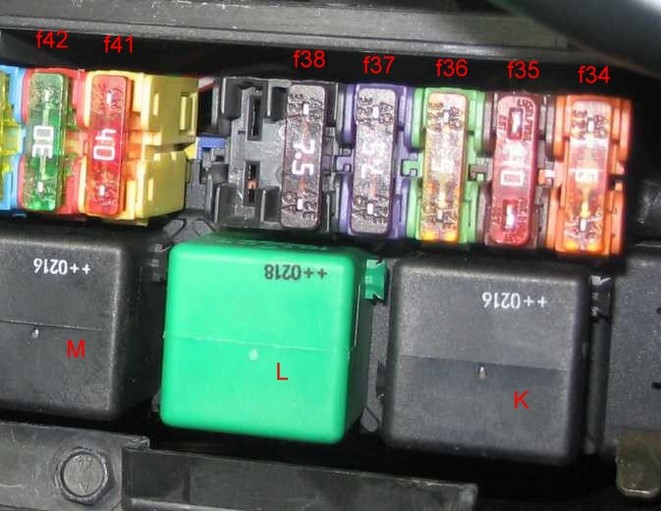

Relaisliste SL55 ab 7/2006:

L grün - K40/4kL - Relais Starter
K - K40/4kK - Relais Motorelektronik und Fahrwerk
f34 beige - 5A - Hydraulikeinheit SBC (A7/3), Pedalwertgeber SBC (B37/1)
f35 bernstein - 40A - Hydraulikeinheit SBC (A7/3)
f36 beige - 5A - Steuergerät ESP, PML u. BAS (N47-5)
SL55AMG
Sicherungsliste

f37 braun - 7,5A - Steuergerät EGS (N15/3)
f38 braun - 7,5A - Dachbedieneinheit (N70):Regensensor, Helligkeitssensor, Deckenleuchte, Leseleuchte, Innen-, Außenspiegel, Kosmetikspiegel
f39 frei (30A - Steuergerät N99, Lenkradheizung Code 443)
f40 frei (5A - Steuergerät N15/6, Automatisiertes Schaltgetriebe ASG Code 424
f41 bernstein - 40A - Türsteuergerät rechts (N69/2)
f42 grün - 30A - Steuergerät Vordersitzverstellung rechts (N32/2)
4. Schaltplan Steuergerät N10/11 Beifahrer: top

Übersicht: Typ 230 bis 29.02.2008:

Elektrischer Schaltplan Steuergerät Signalerfaß- und Ansteuerungsmodul (SAM) Beifahrer

PE54.21-P-2122KA

Legende: PE54.21-P-2122-60KA

Schaltplan: PE54.21-P-2122-99KA oder PE54.21-P-2122-97KA
5. Relais Sekundärluftpumpe: top

Die kurzzeitige Lufteinblasung in den Abgastrakt heizt die Katalysatoren nach dem Motorstart schneller auf.
Das Relais für die Sekundärluftpumpe (SAM Beifahrer) wurde als Kundendienstmaßnahme 2008 ersetzt.

Einzelheiten zur Lufteinblasung siehe Motor M113.993/992 : Sekundärlufteinblasung.
SL55AMG SL55AMG
