R230 Gelenkwelle (Kardanwelle), z.B. SL55AMG:
230.474 - 7/2002

r230/sl55amg-kardan.htm:
Letzte Änderung am ß2.07.22/30.04.20/Beginn 15.05.2017 (C) Dr. Juliane Hehl
(Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung)
Impressum gem. DSGVO

Roadmap - Motor M113.992: R230: - Stichwörterverzeichnis R230
Die Webseiteninhalte bieten nur die Hilfe zur Selbsthilfe und sind keine Anleitung zur Reparatur, nur eine Literatursammlung.
Emails werden nicht beantwortet, es gibt keine Zugangsdaten!
Das gilt nicht für mir bekannte Clubmitglieder.

Arbeiten am Fahrzeug erfordern fachliche Kompetenz und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder besser
die Finger davon zu lassen bzw. in die Werkstatt zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr und Haftung!

Etliche Hinweise können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich
jede Haftung dafür abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko.
Übersicht R230 SL55AMG Bremse:
1. Gelenkwelle (Kardanwelle):
1.1 Gelenkwelle R230.474 SL55AMG EPC-Net:
2. Gelenkscheibe 4-Loch (Hardyscheibe):
2.1 Gelenkscheibe 6-Loch:
3. Hintere Gelenkwelle montieren:
Bauteile-Übersicht A -Z:

Sl55AMG

Roadmap - Dokumentationen:

Tabelle - Arbeitsanleitungen - SL55AMG - G55AMG:
1. Gelenkwelle (Kardanwelle): 230.474 SL55AMG: top

Der R230 besitzt eine zweiteilige Kardanwelle zwischen Automatikgetriebe und Hinterachsmittelstück (Differenzial).
Beim SL55AMG hat die etwas größere Gelenkscheibe (Hardyscheibe) 8 Löcher und der Gelenkstern ist vierarmig.

Es gibt für die verschiedenen Getriebe (5-Gang / 7-Gang) unterschiedliche Kardanwellen auch mit einem dreiarmigen Stern,
die Gelenkscheibe hat 6 Löcher.

Typenübersicht:
SL55AMG R230 nicht 474
1.1 Gelenkwelle R230.474 SL55AMG EPC-Net: Preise Stand 04/2020: top

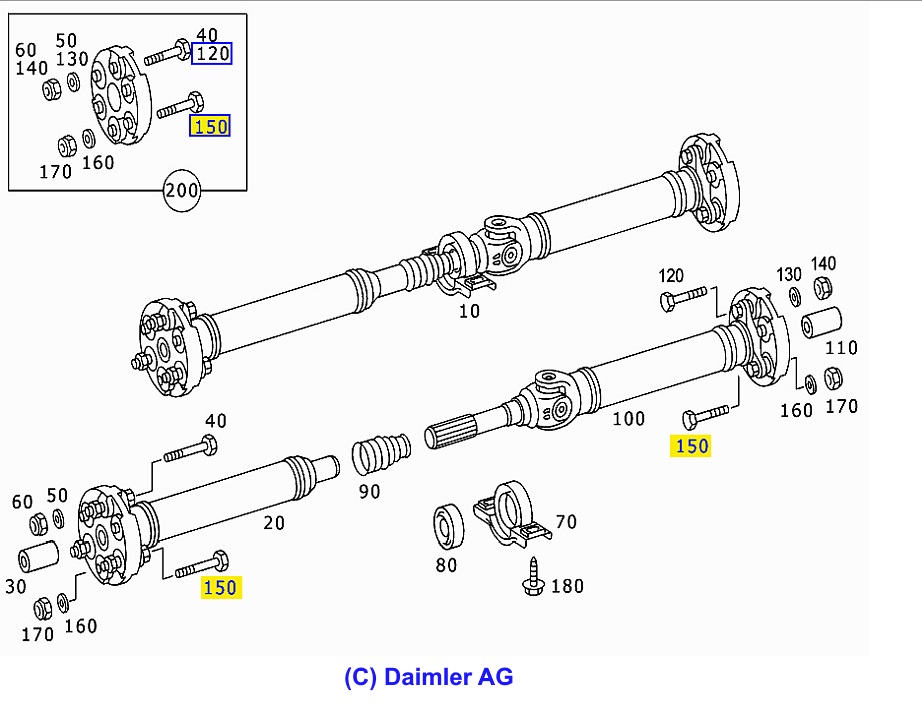

EPC-Net Gruppe 41 Gelenkwelle / 015 Gelenkwelle 230.474:

Bild Nr. 10: gesamte Kardanwelle A2304102006 - 1.028,97 Euro ohne MwSt.

Bild-Nr. 20: Gelenkwelle vorn: A2304100901, nicht mehr geliefert

Bild-Nr. 100: Gelenkwelle hinten: A2304100902, wird nicht mehr geliefert

Bild-Nr. 200: Code M113, M55 Teilesatz Gelenkscheibe vorn/hinten: A0004110600 - 215,55 Euro ohne MwSt.

Bild-Nr. 170: Sechskantmutter: alle Typen R230: Code: M113+M55/M275/M273/M156

Sechskantmutter Gelenkwelle an Getriebe/Hinterachse M12 x 1,5: A0029906254


Bild-Nr. 150: Zyl.Schraube: :

Typen 456/458/467/470/471/472/474/475/476/477/479 Code M113+M001/M275/M273/M156

Gelenkwelle an Hinterachse: M12 x 1,5 x 65: A0119901104 (altes Teil A2300079900004 darf nicht mehr eingebaut werden)
SL55AMG
2. Hintere Gelenkwelle Typ 230: 4-Loch-Gelenkscheibe: top

Hintere Gelenkwelle aus-, einbauen: AR41.10-P-0050R, z.B. SL 500 230.475

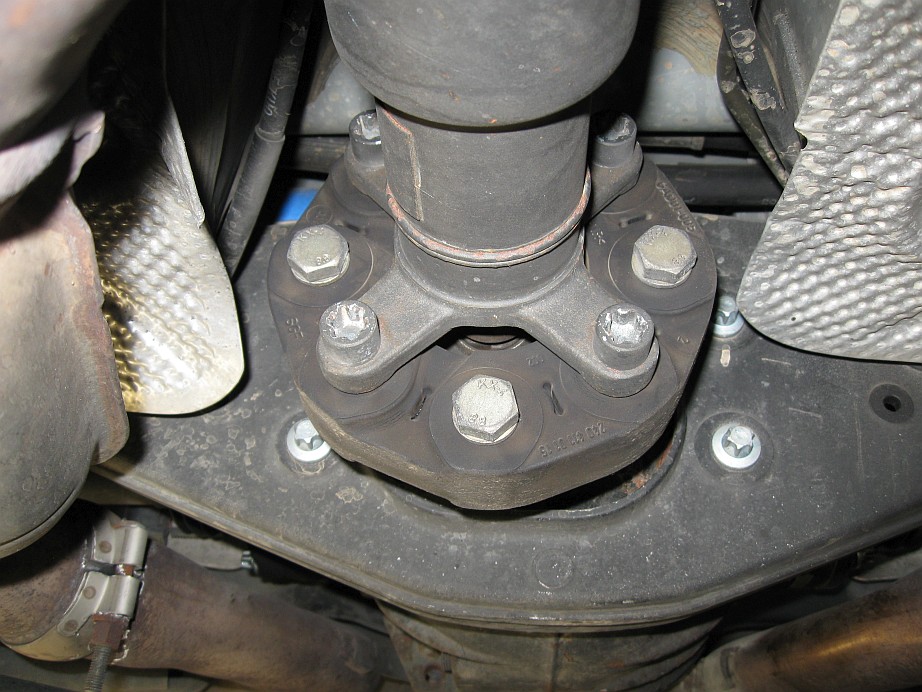

Es gibt die Gelenkscheiben mit 4 Löchern (Gelenkstern dreiarmig) und beim SL55AMG mit 6 Löchern (Gelenkstern sechsarmig).

Die vier selbstsichernden Muttern beim Typ 230.474 (Gelenkwelle an Hinterachse) M12x1,5 - 68 Nm: A0029906254 müssen erneuert werden.

Wird nur die Gelenkscheibe (Hardyscheibe) beim Differenzial gewechselt, braucht man nur die Getriebeabdeckung abzubauen, siehe

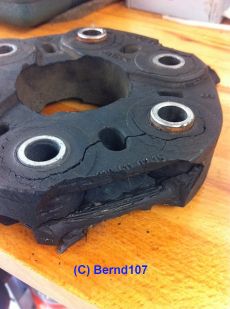

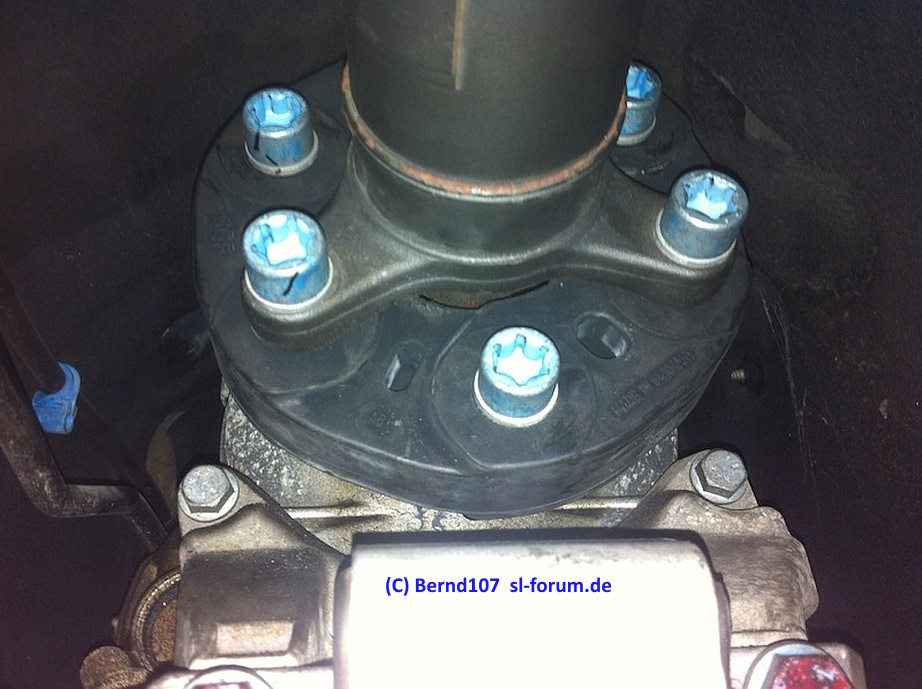

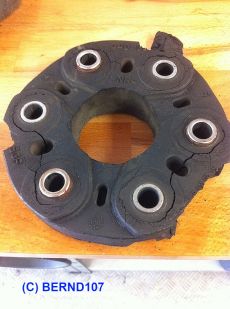

Hinweis und 2. bzw. 3.Bild von Bernd107, sl-r230-forum (Danke).

Laufleistung der ersetzten Gelenkscheibe: 170.000 km, Bj 2001,
R230 nicht 474 R230 nicht 474
2.1 Hintere Gelenkwelle (Kardanwelle) Typ 230: 6-Loch-Gelenkscheibe: top

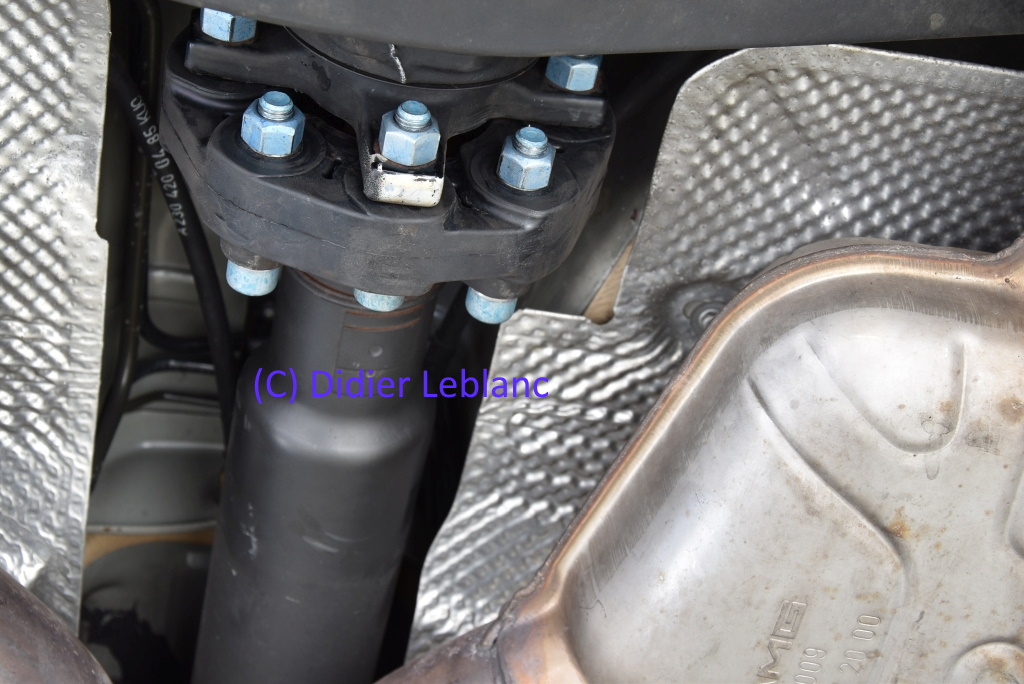

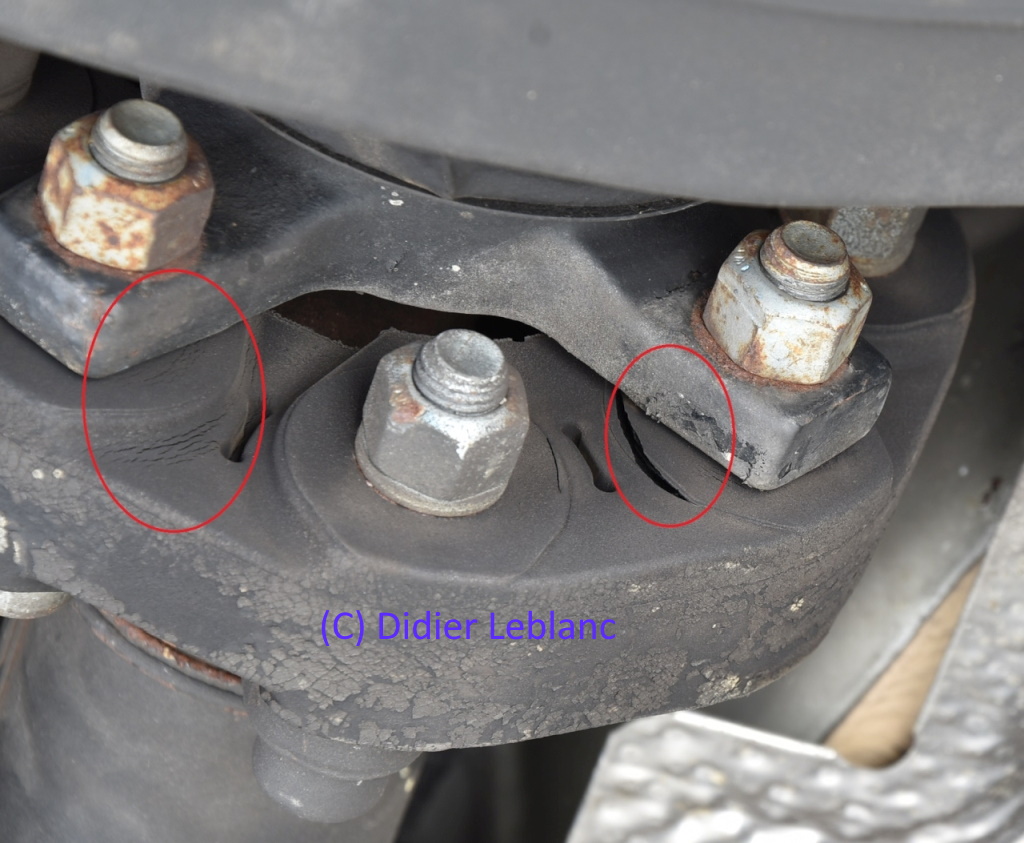

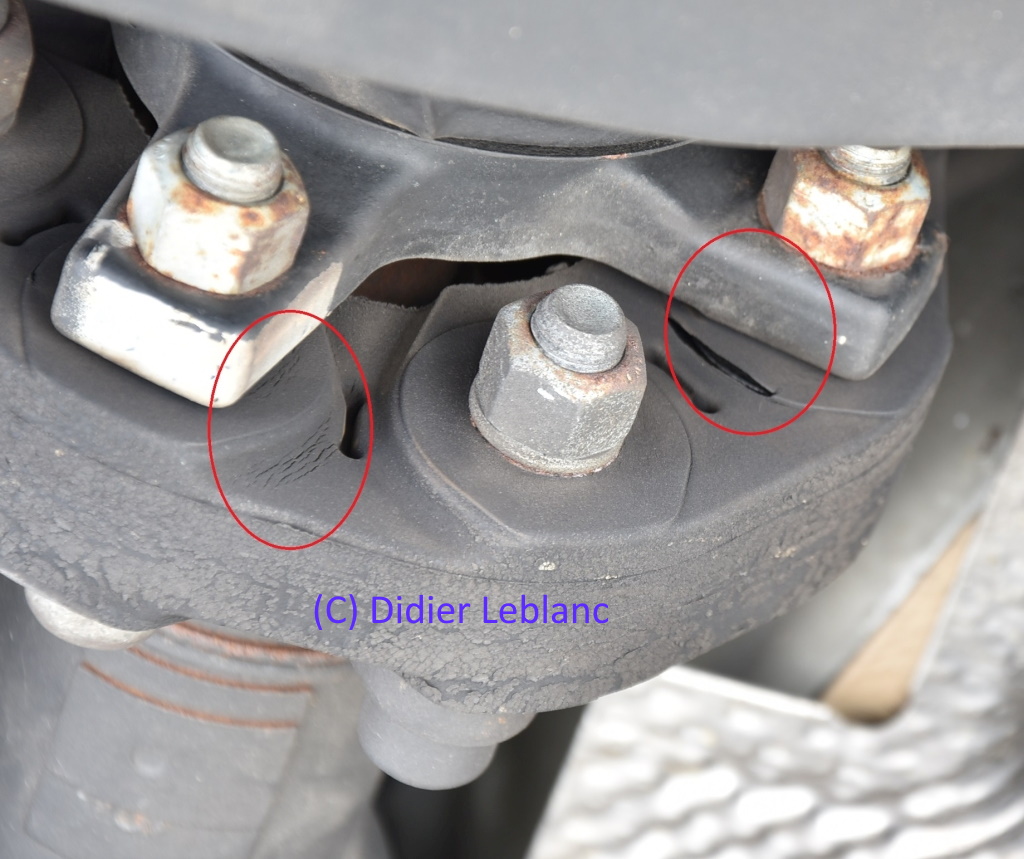

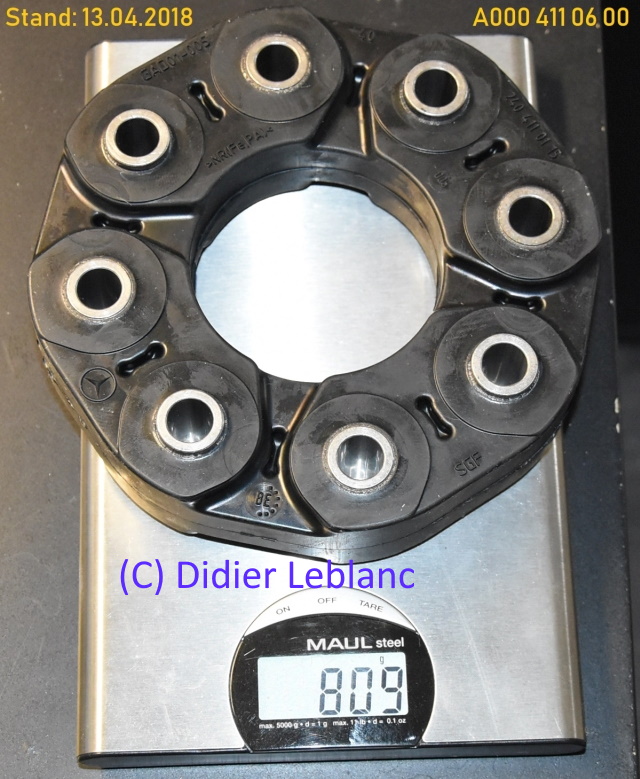

Dieter (Didier Leblanc) hat am 13.04.2018 die Bilder seiner Hardyscheiben-Aktion (Hinterachse, Teilesatz A0004110600) ins Sl-R230-Forum gesetzt,
vielen Dank für die Erlaubnis, die Bilder zu verwenden, siehe www.sl-r230-forum.de.
R230 R230 R230 R230 R230
3. Hintere Gelenkwelle montieren Typ 230: top

Hintere Gelenkwelle an Hinterachsmittelstück (Differenzial) anmontieren: AR41.10-P-005004I
