Übersicht Antennensystem:

9. Antennensystem Keyless Go:
10. Antennen Keyless Go aus-, einbauen:
11. Prüfungsablauf mit Diagnose Keyless Go (Beitrag von M.H.):

siehe Antennensysteme AM,FM,FZV

zum Zündschlüssel (Senderschlüssel)

zum Keyless Go
Sl55AMG

Bauteile von A - Z:

Tabelle - Arbeitsanleitungen - SL55AMG - G55AMG:
9. Antennensystem Keyless Go: top

Die Reichweite beträgt 1 - 1,5 m außerhalb des Fahrzeuges.

Antenne Keyless Go Anordnung/Aufgabe/aÁufbau/funktion: GF82.62-P-4100R


Funktion: bis 31.12.2002: GF82.62-P-4100-04R Senderkarte Keyless Go A8/2

Funktion: ab 01.01.2003: GF82.62-P-4100-04RS Senderschlüssel A8/1

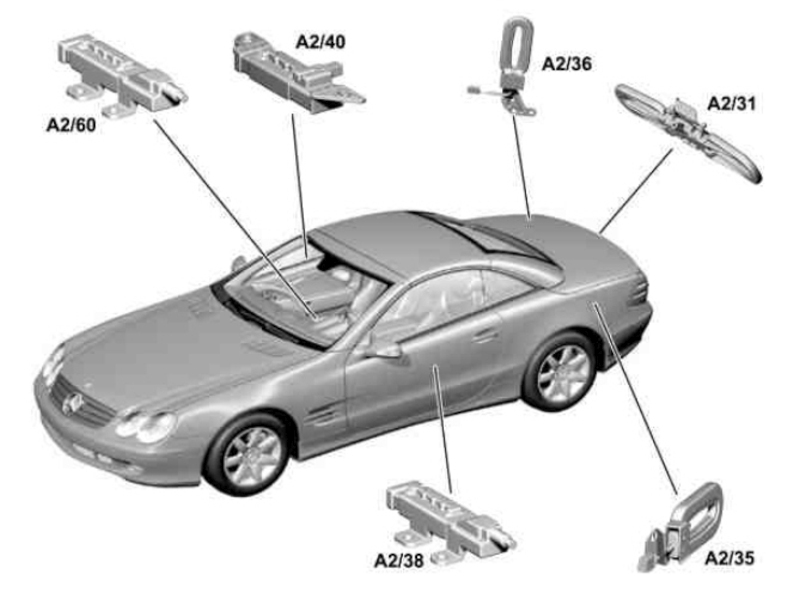

Übersicht: Antennen Keyless Go: top

Die Bilder sind vom R230 USA.

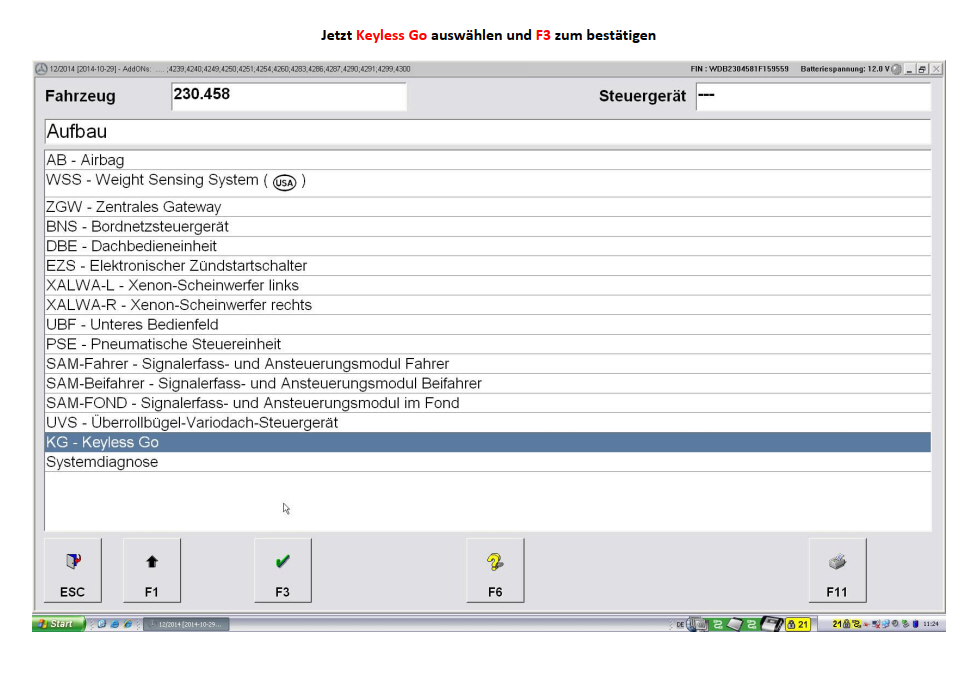

KeylessGo Diagnose

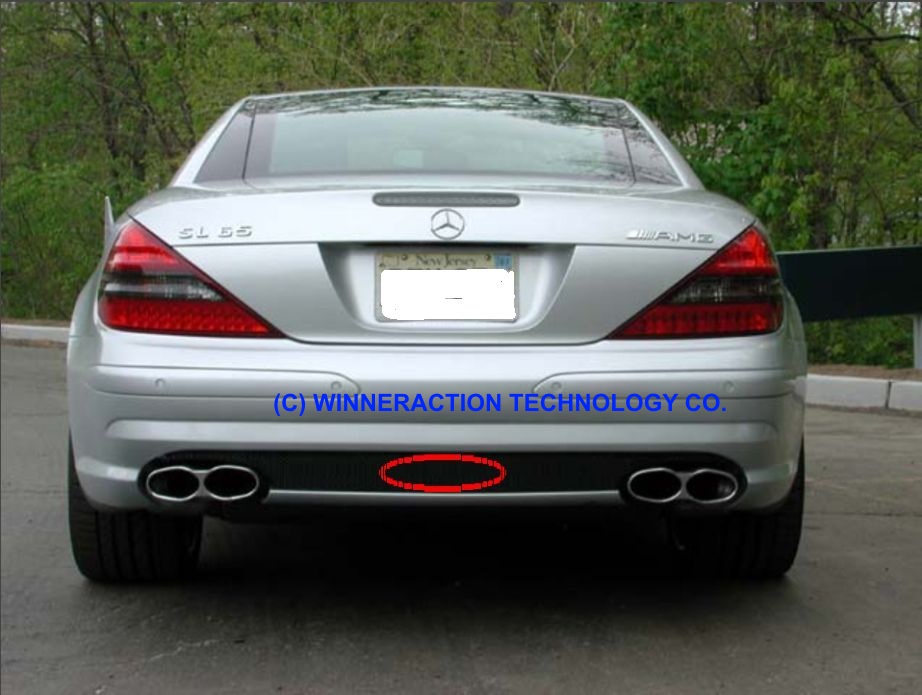

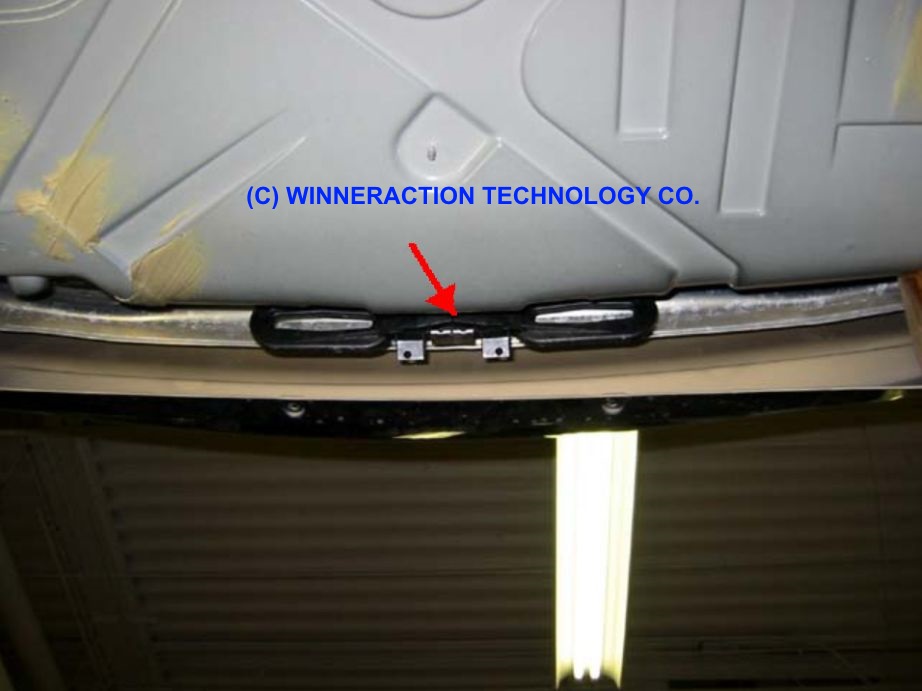

9.1 A2/31 Antenne Keyless-Go Stoßfänger hinten
Antenne KeylessGo A2/31 Antenne KeylessGo A2/31
Antenne Keyless-Go bis Ende 02/2006

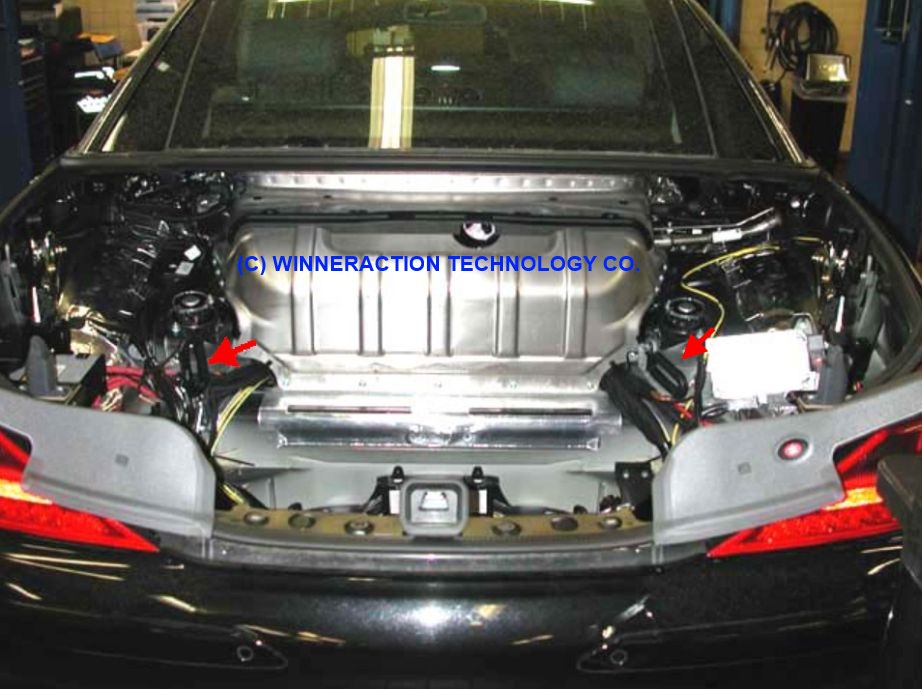

9.2 A2/36 Kofferraum links, 9.3 A2/36 Kofferraum rechts
Antenne KeylessGo A2/35 Kofferraum ab 03/2006 Antenne KeylessGo A2/35 Kofferraum ab 03/2006

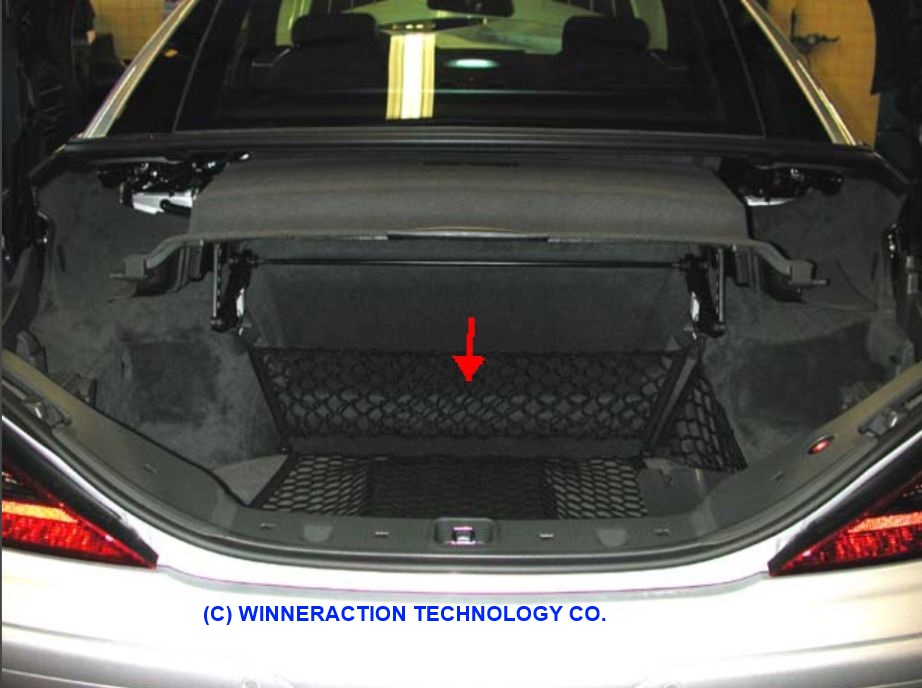

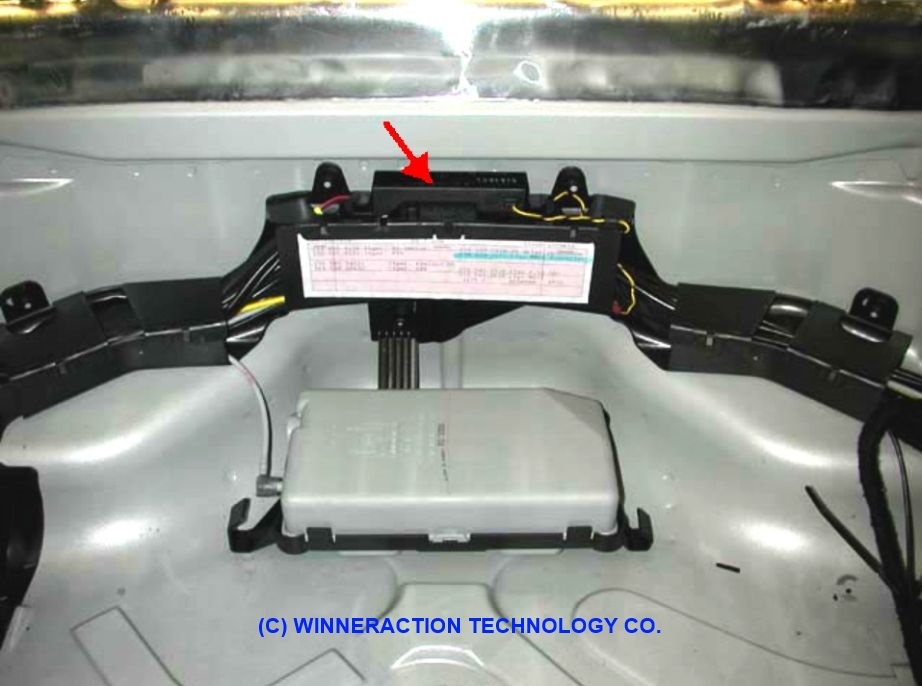

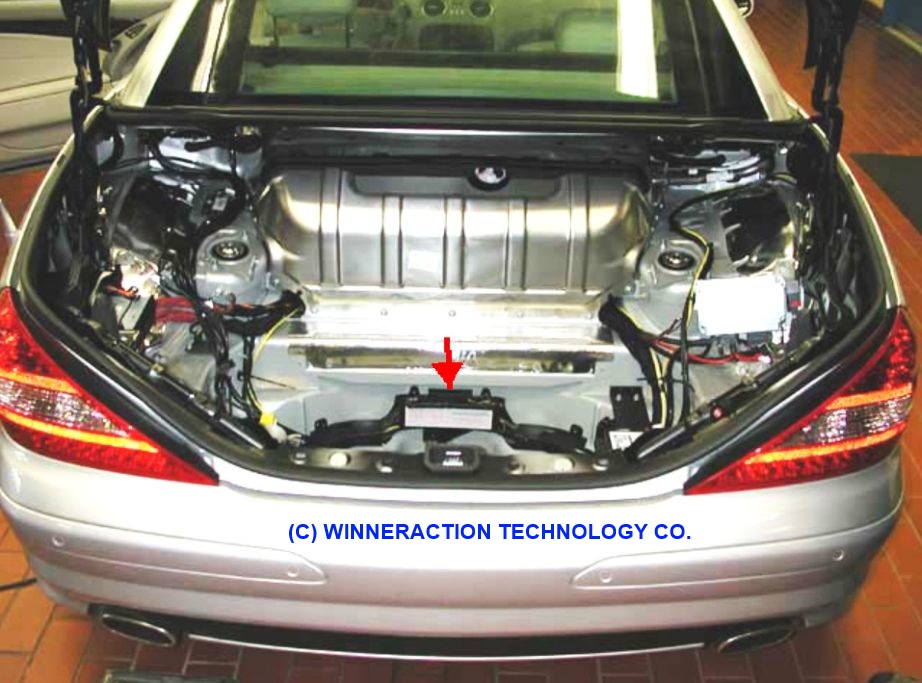

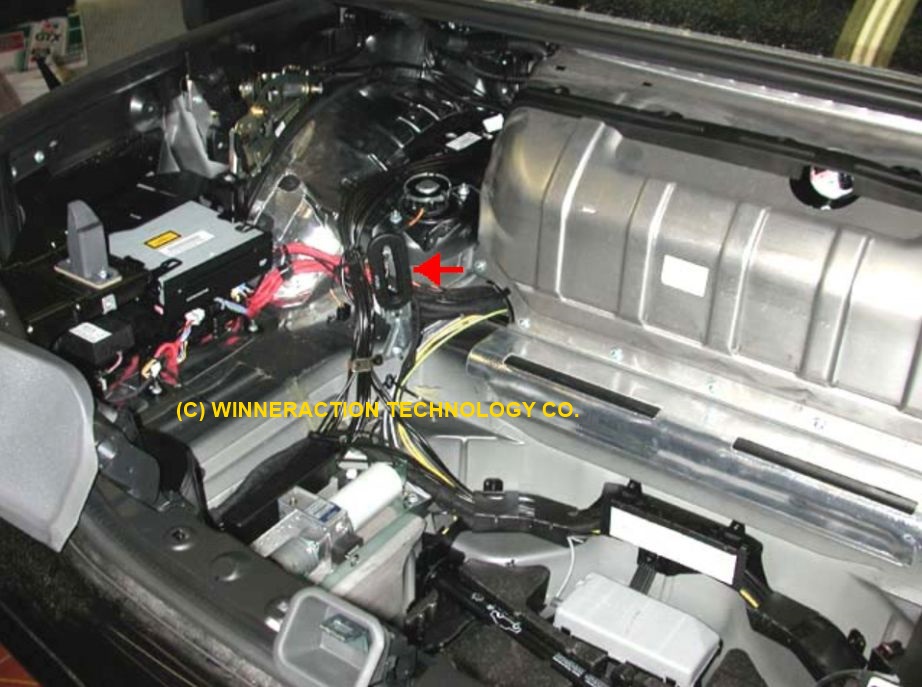

9.4 A2/35 Antenne Keyless-Go Kofferraum: ab 03/2006:
Antenne KeylessGo A2/35 Kofferraum ab 03/2006 Antenne KeylessGo A2/35 Kofferraum ab 03/2006 Antenne KeylessGo A2/35 Kofferraum ab 03/2006

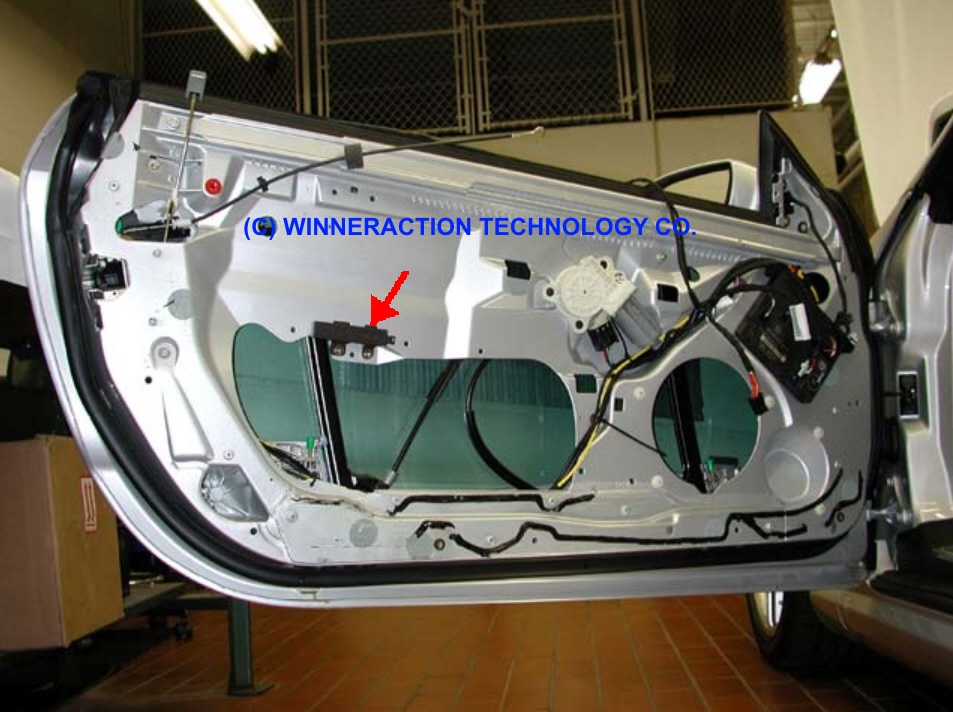

9.5 A2/38 Antenne Keyless-Go Tür links
Antenne KeylessGo A2/38 Tür links Antenne KeylessGo A2/38 Tür links ab 03/2006

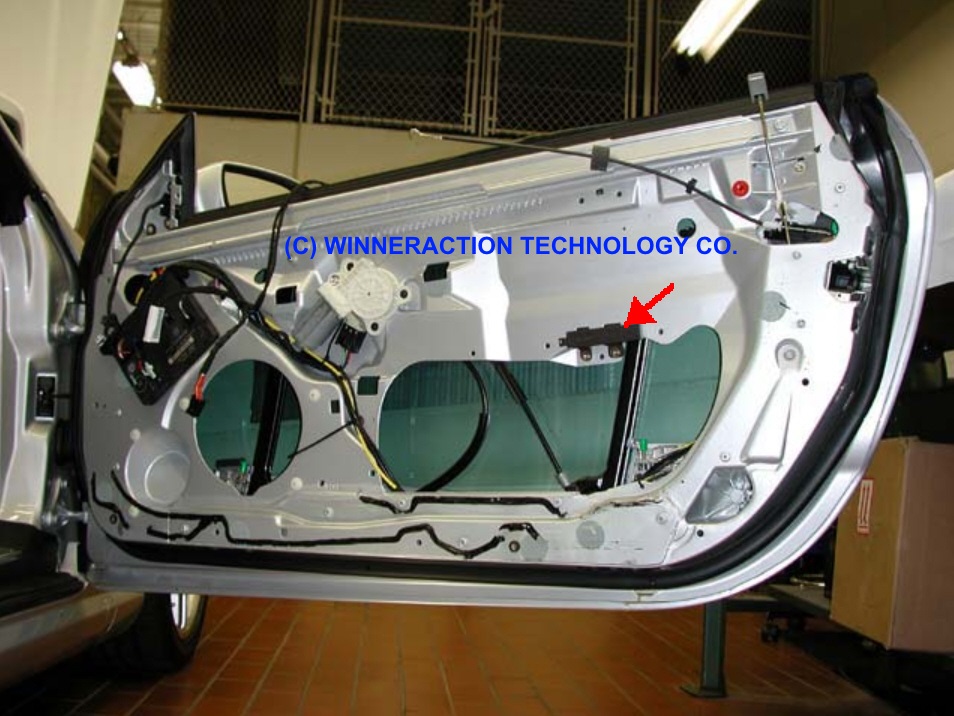

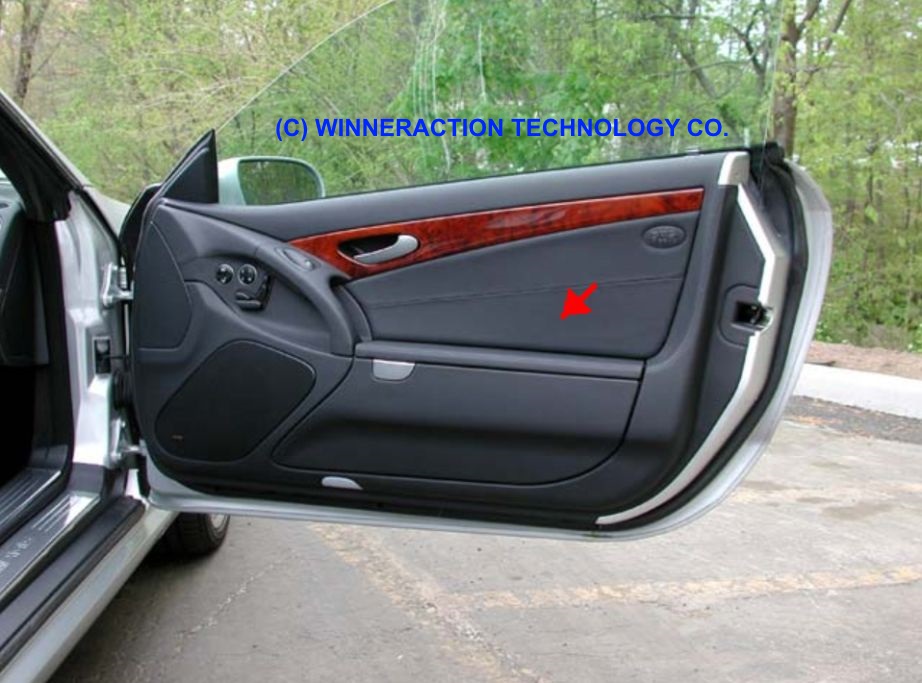

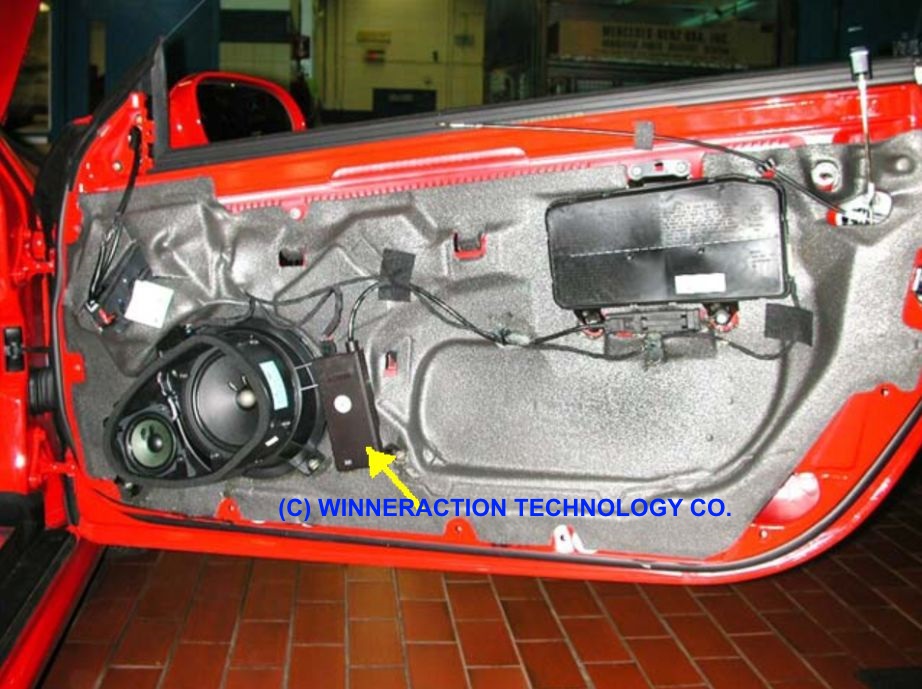

9.6 A2/40 Antenne Keyless-Go Tür rechts Antenne KeylessGo A2/40 Tür rechts Antenne KeylessGo A2/40 Tür rechts bis 02/2006 Antenne KeylessGo A2/40 Tür rechts ab 03/2006

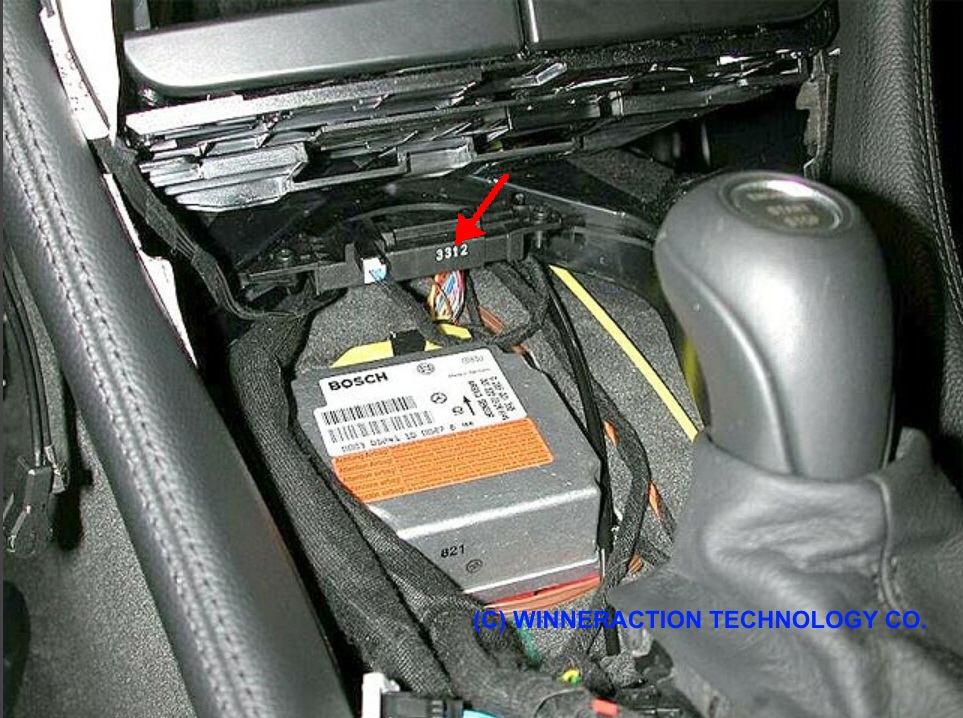

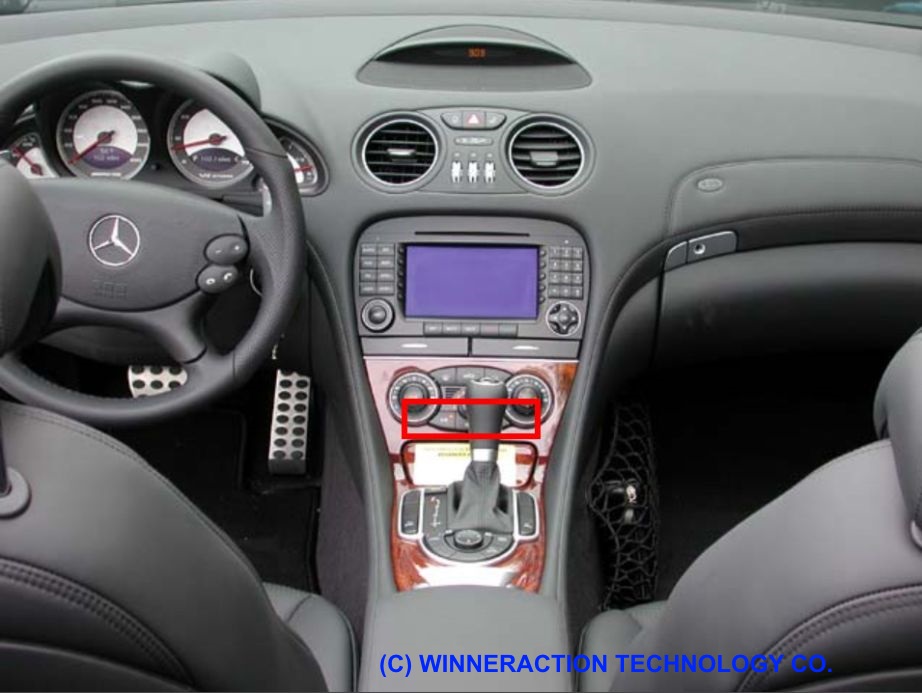

9.7 A2/60 Antenne Keyless-Go Mittelkonsole
Antenne KeylessGo A2/60 Mittelkonsole Antenne KeylessGo A2/60 Mittelkonsole
Erfassungsbereiche außen:

Die Antenne Keyless-Go Stoßfänger hinten A2/31 umfasst den Außenbereich hinter der Stoßstange.
Beide Türantennen A2/38 und A2/40 sind für den Bereich außerhalb der beiden Türen zuständig.

Erfassungsbereiche innen:

Die Antenne A2/40 in der Mittelkonsole erfasst den gesamten Innenraum. Beide Antennen A2/35 und A2/36 erfassen den Kofferaum.
KeylessGo Diagnose
Funktion:

Das Steuergerät Keyless Go (N69/5) steuert diese Antennen an. Die magnetischen Felder der 6 Antennen veranlassen die Senderkarte 8/2
ihren Berechtigungscode über Funk an das Antennenverstärkermodul rechts A2/65 und an das Steuergerät zu senden. Die Dämpfung des Antennensignals
durch die Karosserie ermöglicht die Feststellung, ob die Senderkarte sich im Fahrzeug oder außerhalb des Fahrzeuges befindet, da dann nur
die Antennen 31,38,40 einer Fahrzeugseite wirksam sind. Die Reichweite außerhalb beträgt nur 1 bis 1,5 m. Im Fahrzeug überschneiden
sich dagegen die Antennenbereiche 35,36,60.
10. Typ 230.4 Antennen Keyless Go (Code 889) aus-, einbauen: top

Antenne Stoßfänger hinten, bis 28.02.2006: AR82.62-P-8000RB

Dazu muss der Stoßfänger hinten ausgebaut werden: AR88.20-P-2200R

ebenso die linke Kofferrraumverkleidung: AR68.30-P-4800R

Antenne Tür links / rechts, bis 28.02.2006: AR82.62-P-8000R

Antenne Tür links / rechts, ab 01.03.2006: AR82.62-P-8000RC

Antenne im Kofferraum links, bis 28.02.2006: AR82.62-P-8000RA

Antenne im Kofferraum links, ab 01.03.2006: AR82.62-P-8000RD
11. Prüfungsablauf mit Diagnose Keyless Go: top

Michael H. (sl-r230-forum.de, kalldall) hat den Prüfungsablauf des Keyless-Go-Systems mit der Diagnose ausführlich dokumentiert
(Vielen Dank, auch für die Erlaubnis), siehe sl-r230-forum.de oder hier abgelegt (Zugang nur für Mitglieder).
