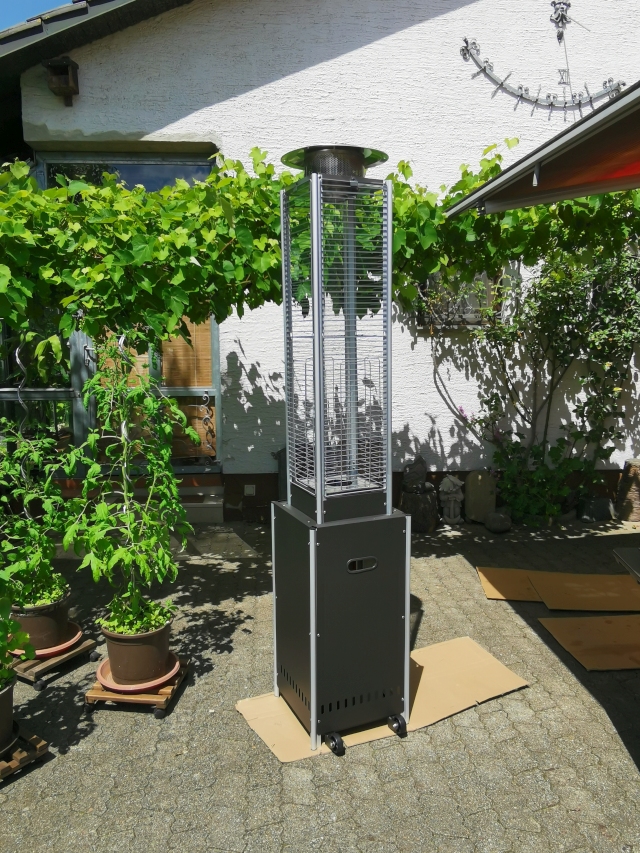

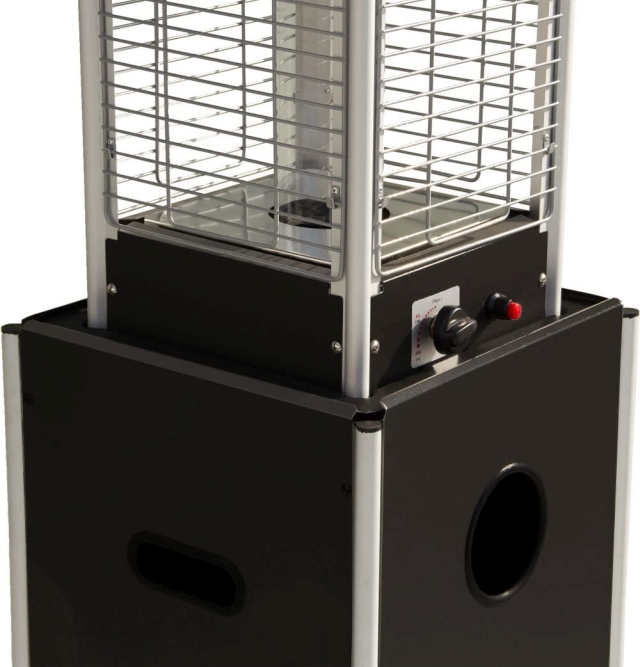

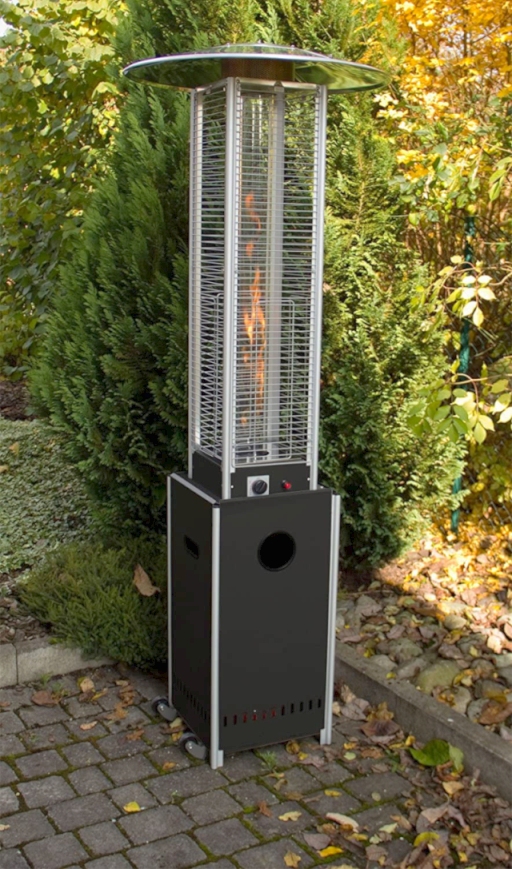

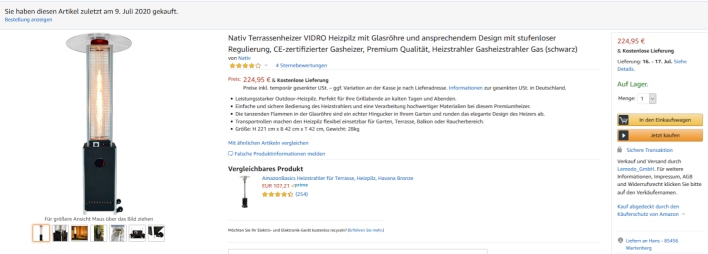

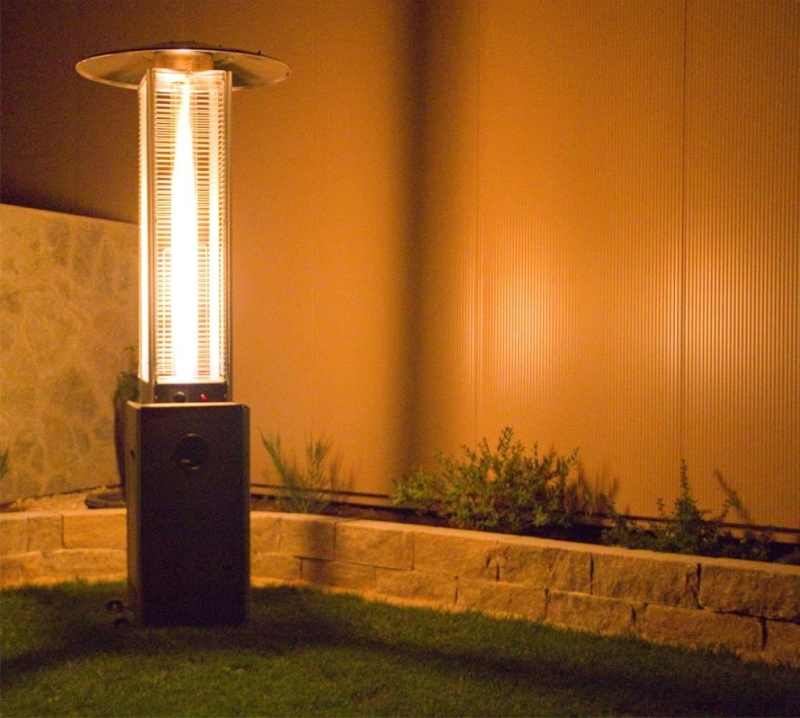

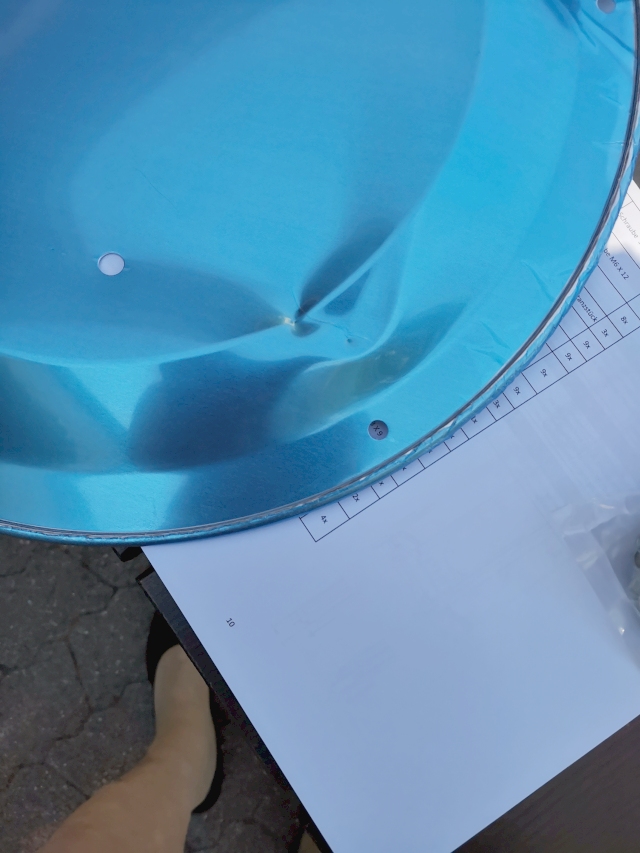

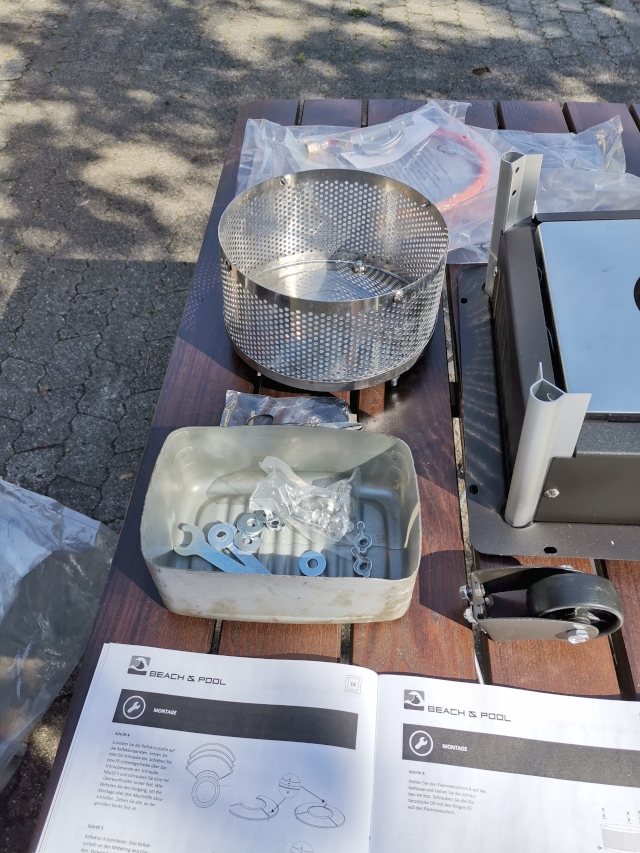

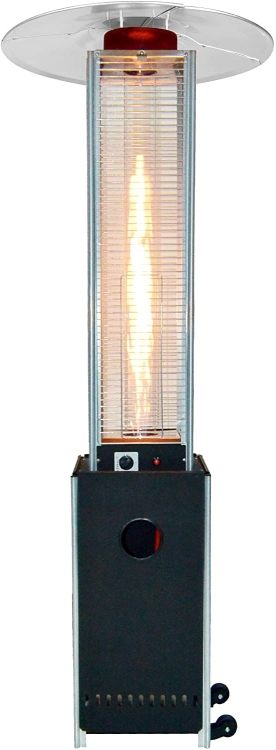

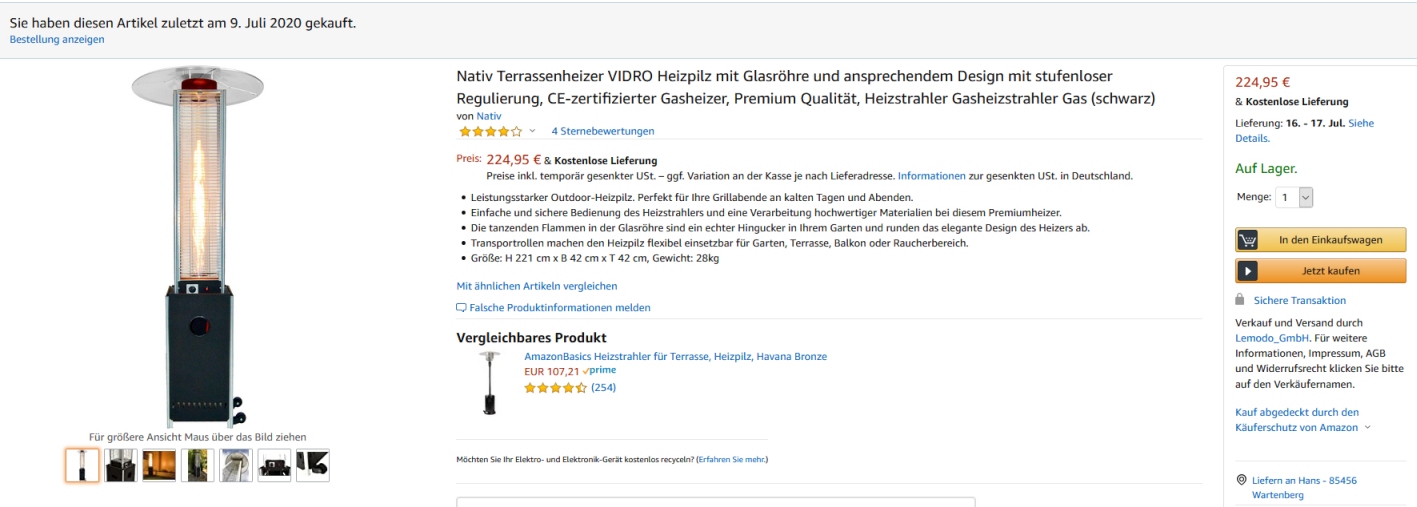

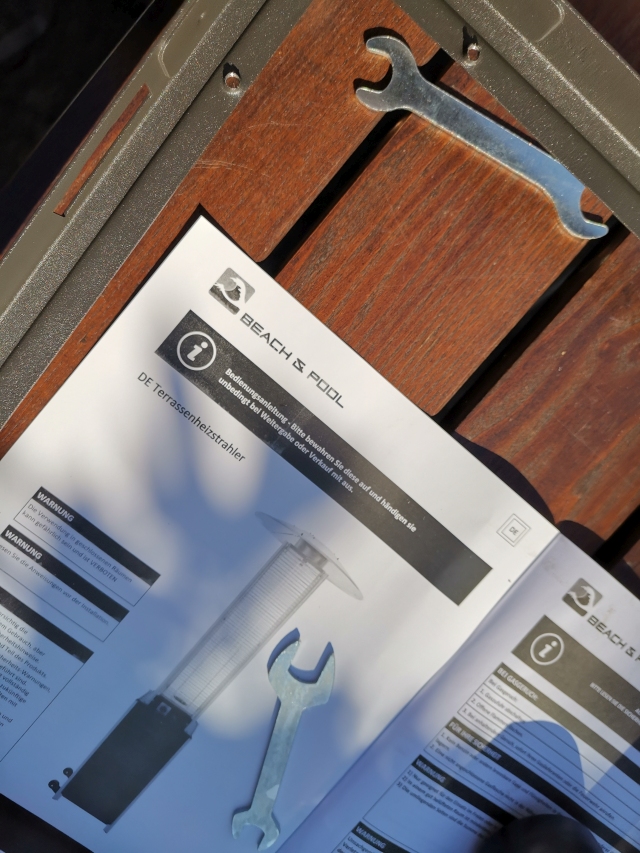

1. Produktinfo: Schon länger wollte ich so eine Ambiente-Beleuchtung (Heizpilz) beim Sitzplatz am Teich haben. Nun fand ich im Juli 2020 bei Amazon des Inserat der Fa. Lemodo. Die boten einen Heizpilz für 224,95 Euro an. Ich habe daraufhin bei der Fa. Lemodo, 91572 Bechhofen, Steindeckerstr. 2, 09822/6099470 angerufen und bekam eine kompetente Auskunft. So bestellte ich ihn und war nicht enttäuscht. Der Bausatz ist etwas aufwendig (30,5 Kg) aufzubauen. Man sollte sich 3 - 4 Stunden Zeit nehmen. Eine mehrseitige Anleitung ist dabei. Eigenes Werkzeug erleichtert den Aufbau, aber es geht auch mit dem Werkzeug im Bausatz. Da die Verpackung der Wärmeschildteile in dem großen Karton nicht so gut war, hatte der kleine Deckel eine Delle, die ich selber ausbeulte. Und 9 Schrauben hatten das falsche metrische Gewinde.

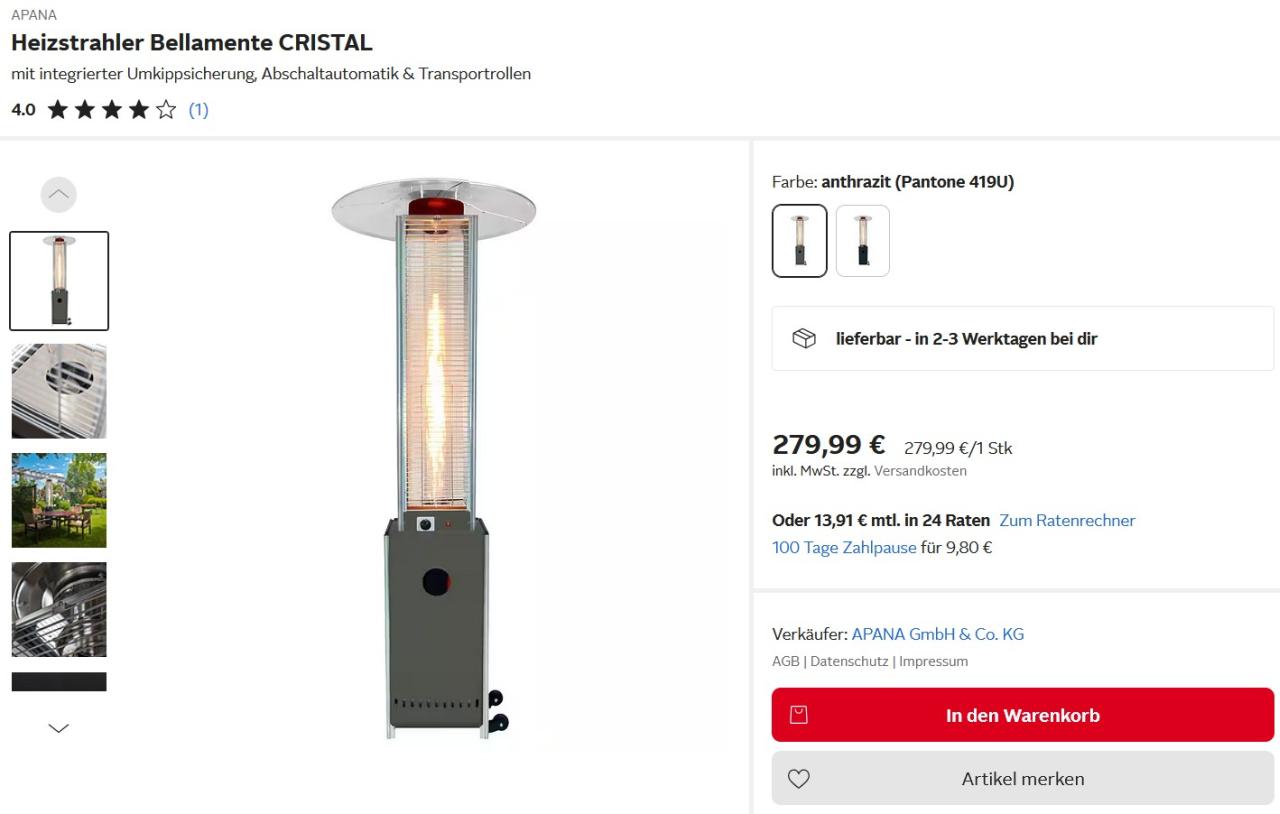

Anfang August 2025 findet man den Heizpilz der Fa. VIDRO auf der Webseite von www.otto.de, Heizstrahler Bellamente CRISTAL, Verkäufer APANA GmbH. für 279,99 EUR., bei Amazon für 329,99 EUR!

APANA-Store bei Amazon: Bellamente Cristal Techn. Daten: Der Heizer kann von 4,5 kW bis zu 12,5 kW betrieben werden und hat einen minimalen Verbrauch von 450g bis zu einem maximalen Verbrauch von 900g in der Stunde. Glasröhre (ØxL): 98 x 1120 mm x 1,5 mm, hitzebeständig bis 450 Grad C., bei Amazon.

1.1 Gasregler und Gasflaschen:

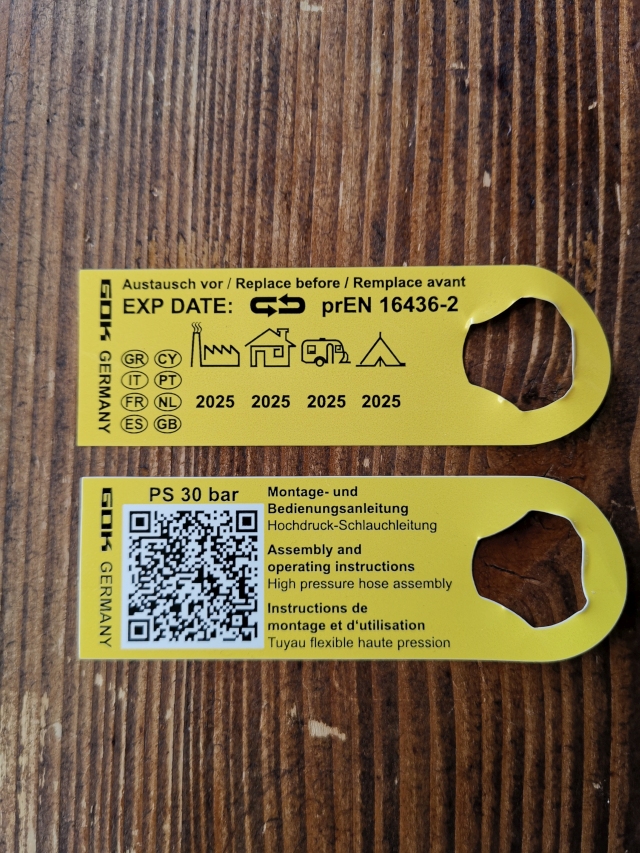

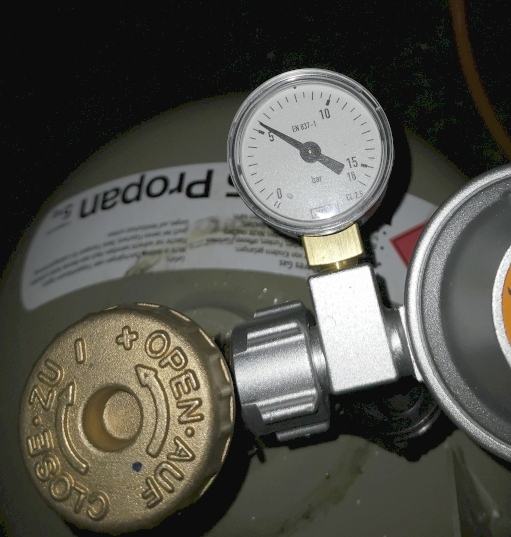

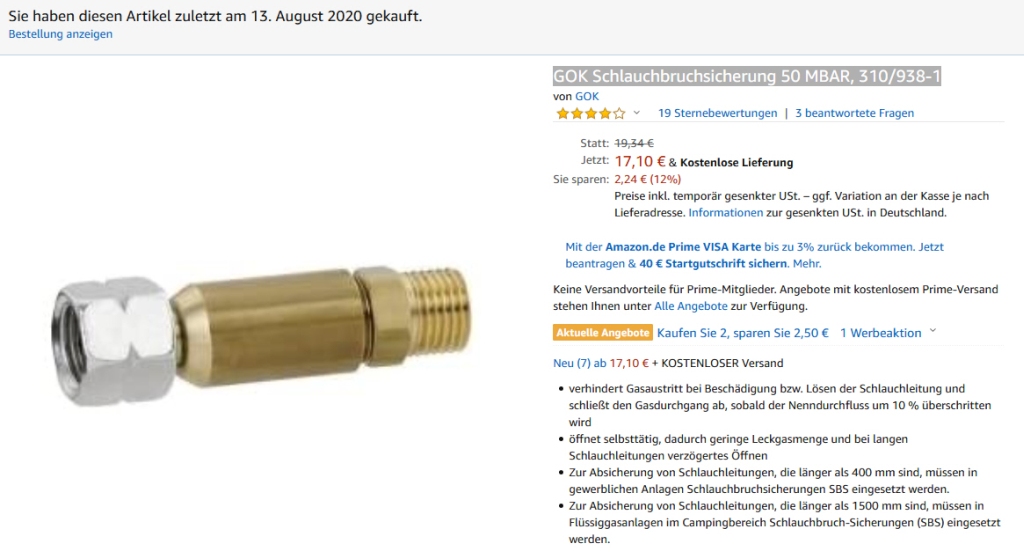

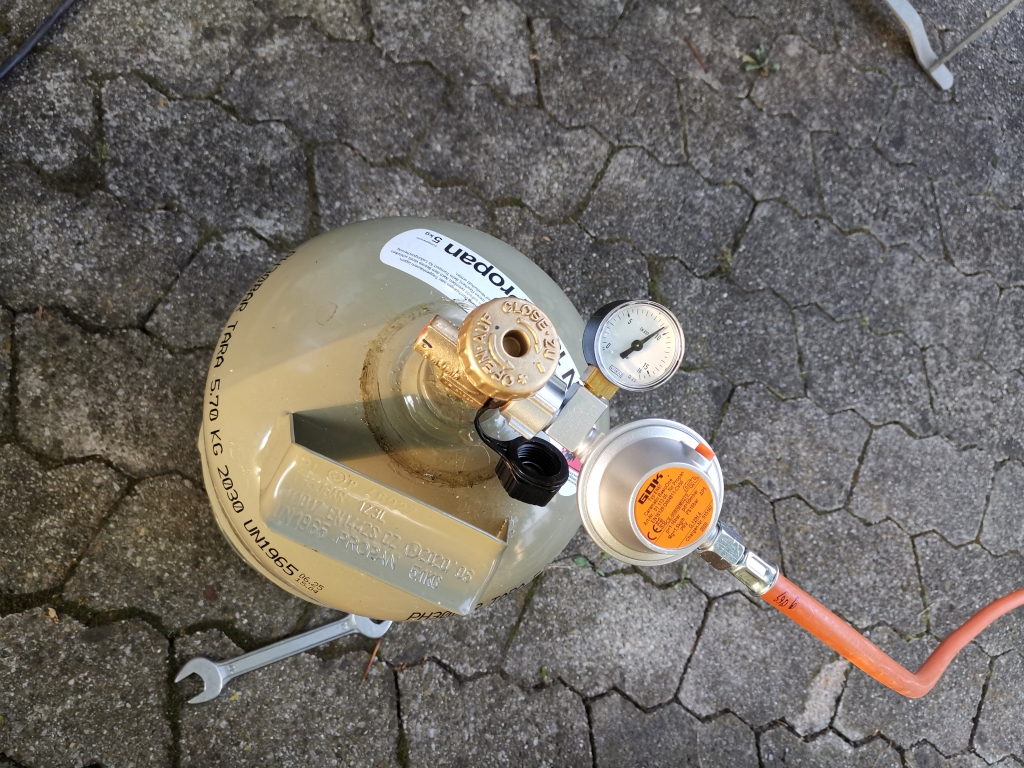

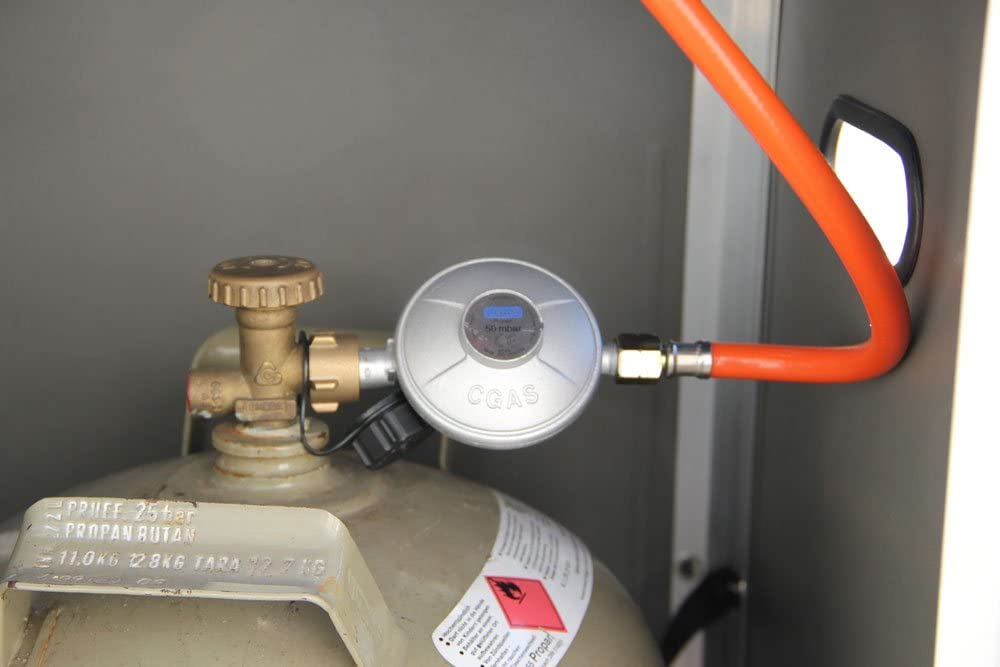

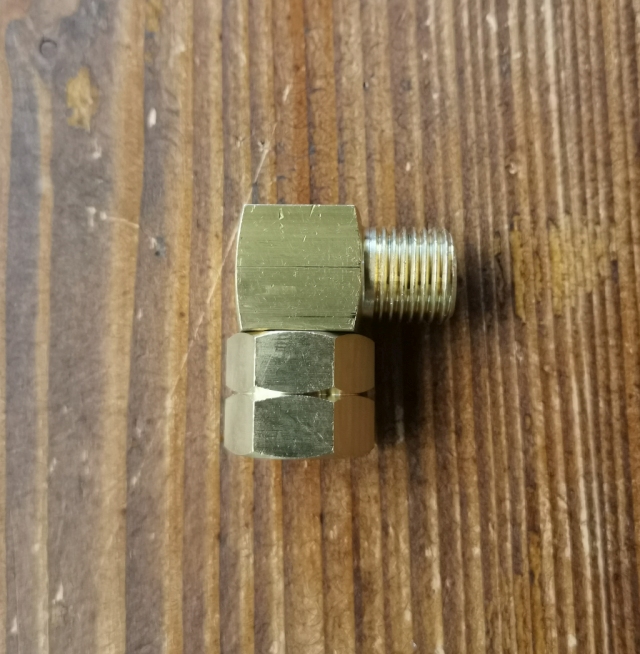

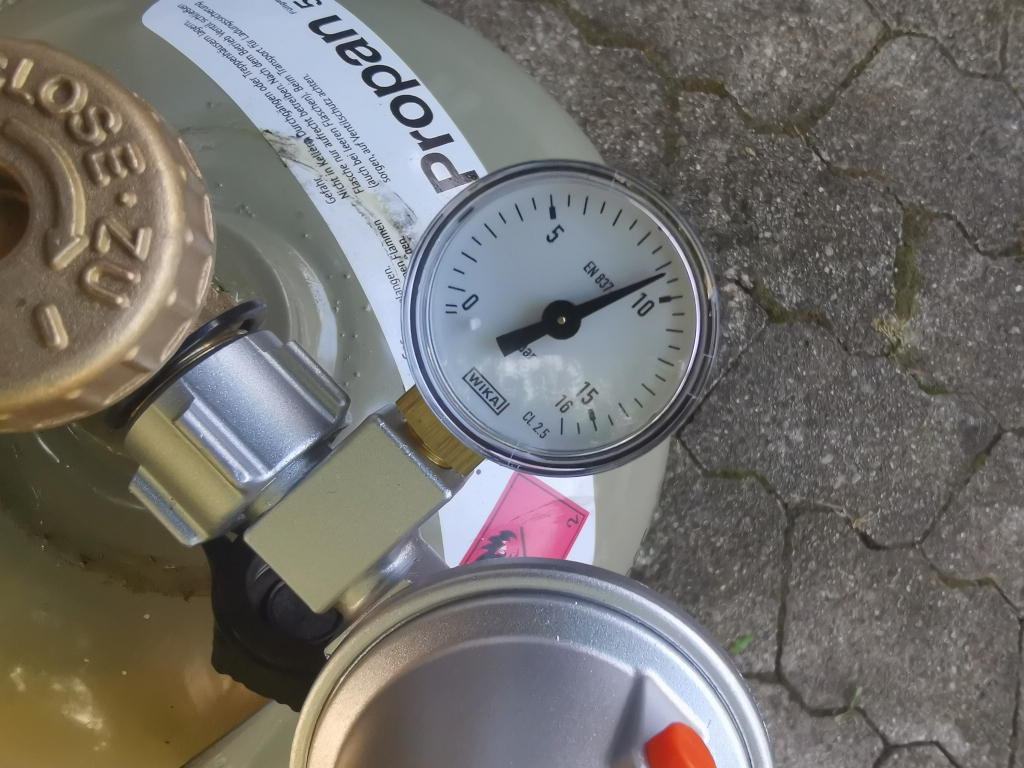

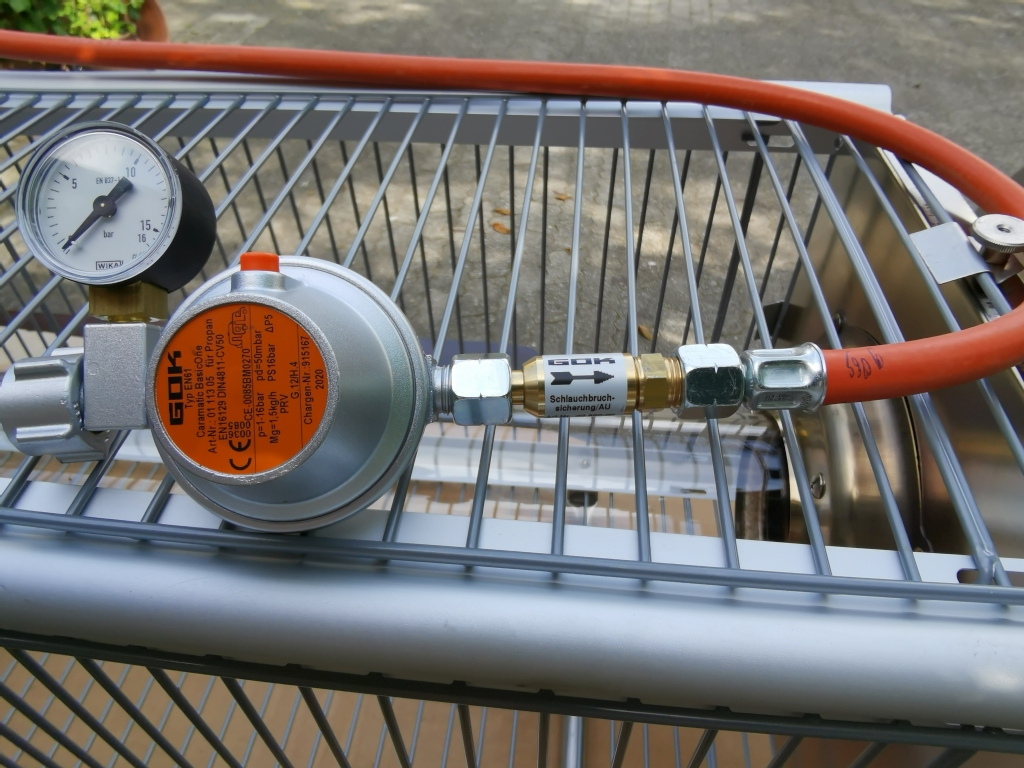

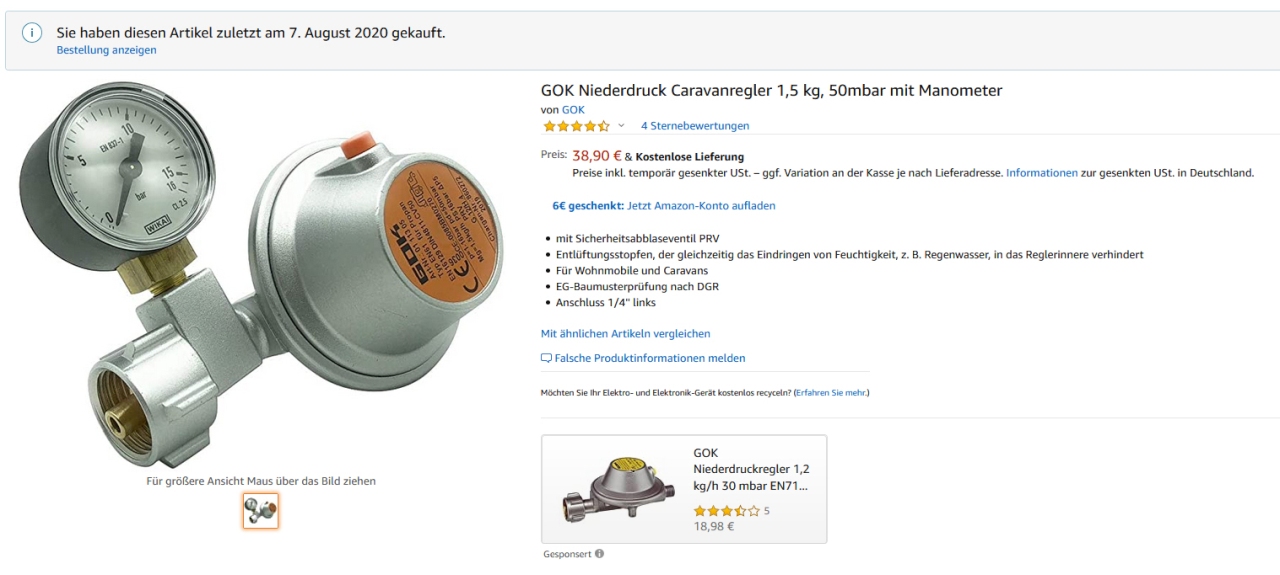

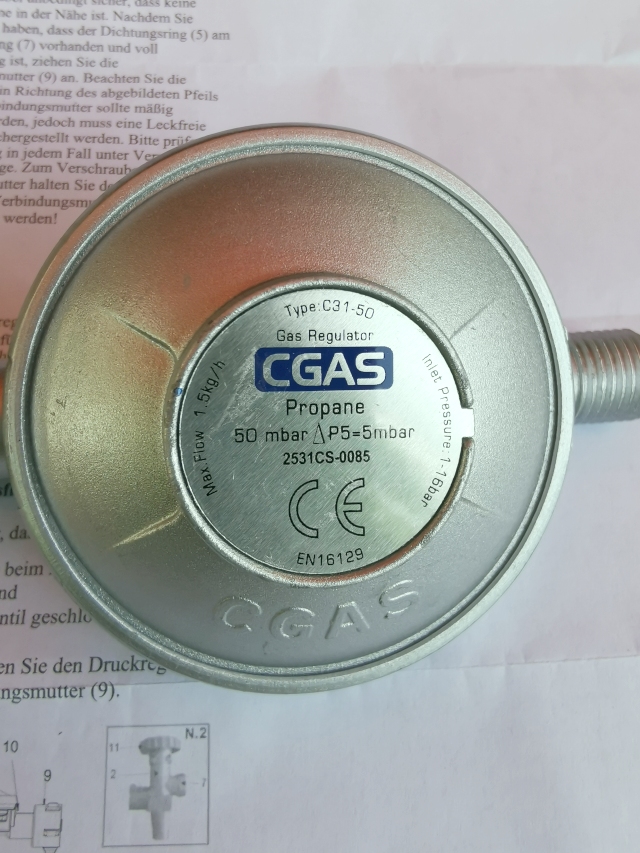

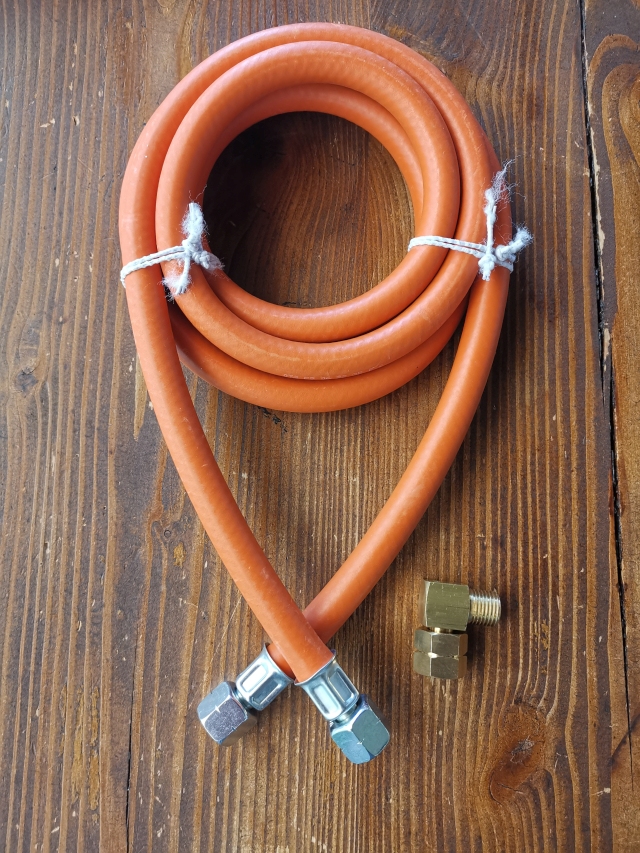

Der Terassen-Pilz benötigt einen Regler für 50 mbar. Ich kaufte bei gasprofi24.de einen GOK-Caravan-Regler Nr. 0111305, 50 mbar.1,5kg/h mit Druckanzeige für 38,90 Euro inkl. MwSt., Anschluss 1/4" links. 2025 kostet der gleiche Regler mit Manometer nur 25,99 EUR zzgl. Versand , Austausch nach 9 Jahren imj Caravanbereich. Erst wenn die Flasche fast leer ist, sinkt der Druck ab. Man kann mit dem Manometer auch feststellen, ob die Leitungen dicht sind, der Druck darf nicht abfallen. Dazu einen Winkelanschluss und eine 2 m lange Gasleitung. Da braucht man dann eine Schlauchbruchsicherung (Strömungswächter). Die habe ich bei Amazon von gasfritzen24.de gekauft: GOK Schlauchbruchsicherung 50 mbar, 310/938-1, 17,10 Euro. Unter www.gok.de gibt es Tutorials über das Thema Gasanlagen.

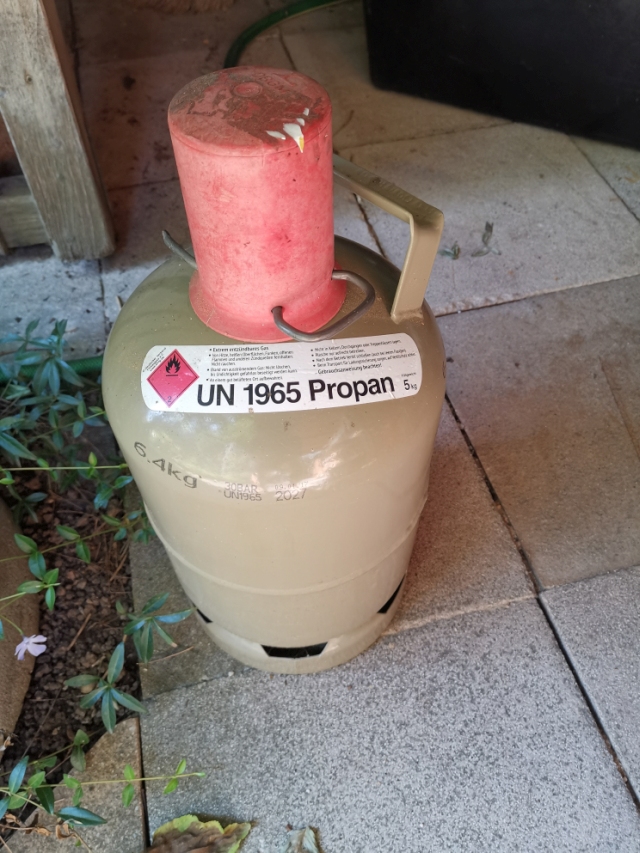

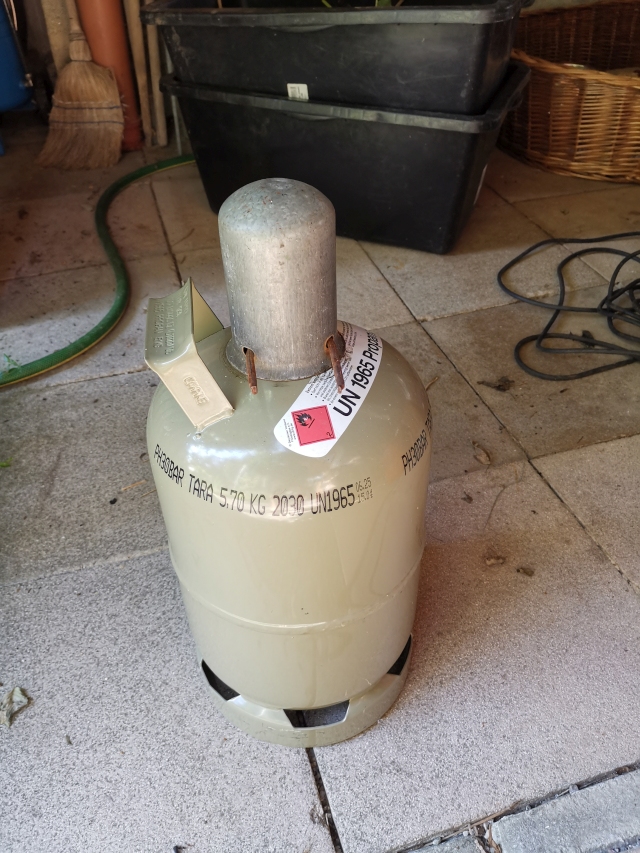

Ich verwende die grauen 5 kg-Camping-Gasflaschen Tyczka. Da hatte ich schon zwei für meinen Gasherd. Man tauscht sie einfach, die Füllung für die Kaufflasche kostete mich 9,44 Euro am 17.07.2020 und 1,30 TÜV-Gebühr.

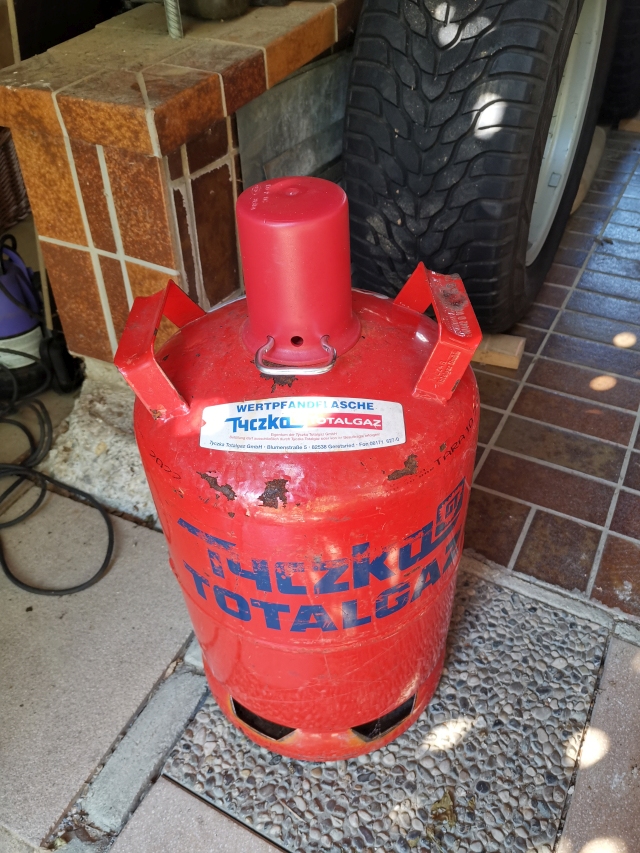

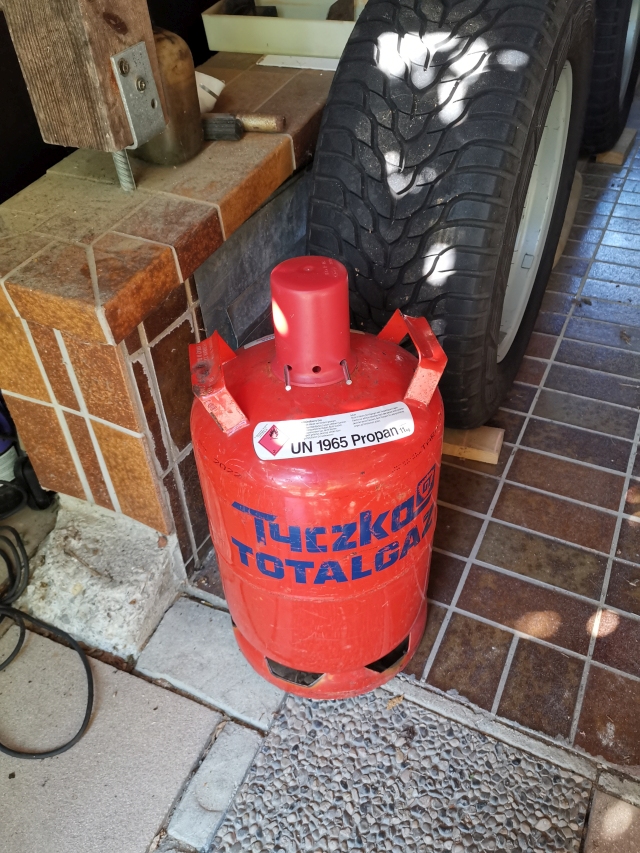

Die größere rote 11 kg-Pfandflasche kostete 25,12 Euro und die Füllung 18,49 Euro ohne MwSt.

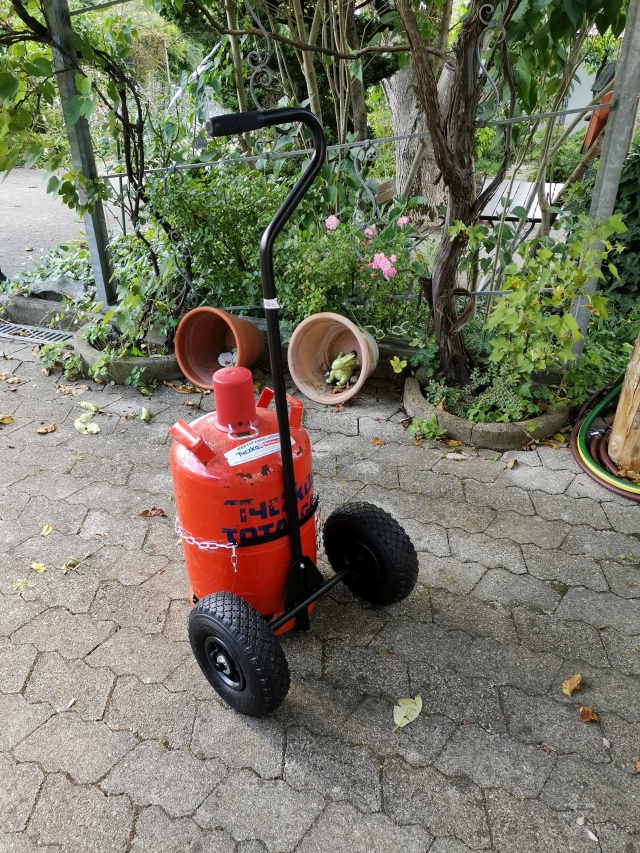

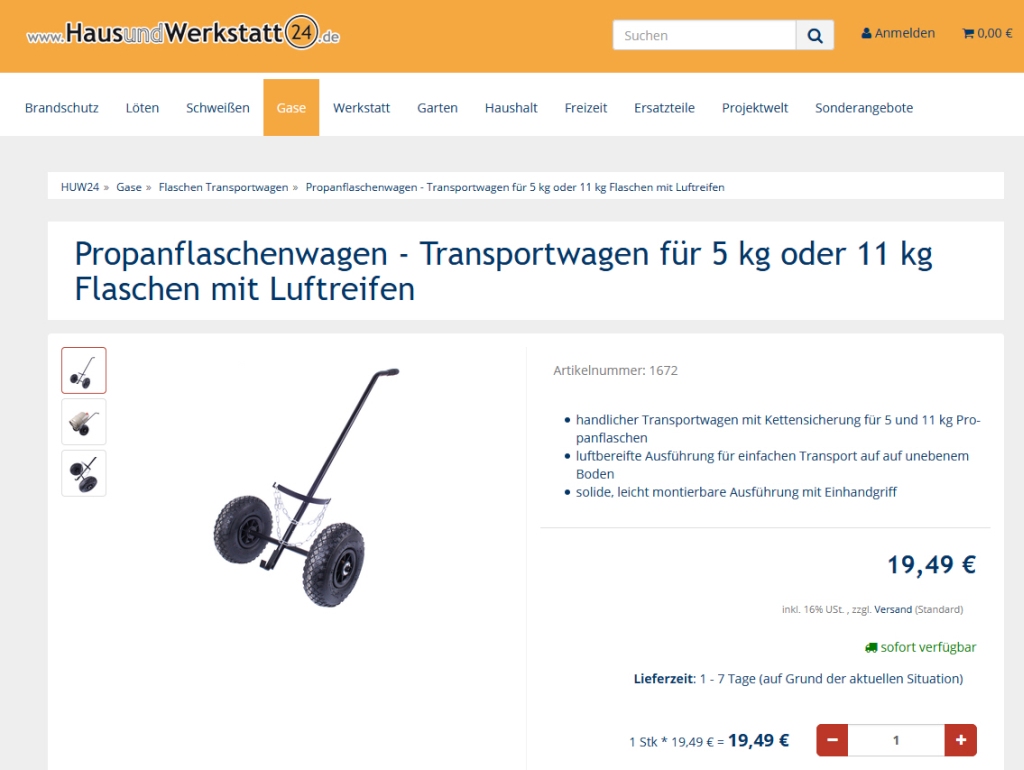

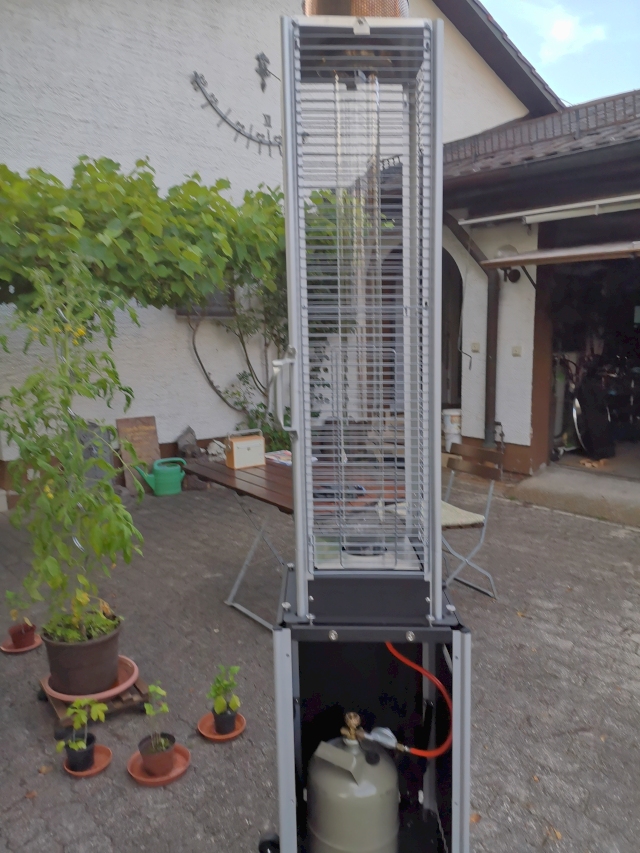

1.2 Gasflaschenwagen: Bei https://www.hausundwerkstatt24.de fand ich einen Propangasflaschenwagen für beide Flaschengrößen, der einigermaßen stabil war und nur 19,49 zzgl. Versand kostete. Allerdings habe ich ihn etwas umgebaut und verschweißt.

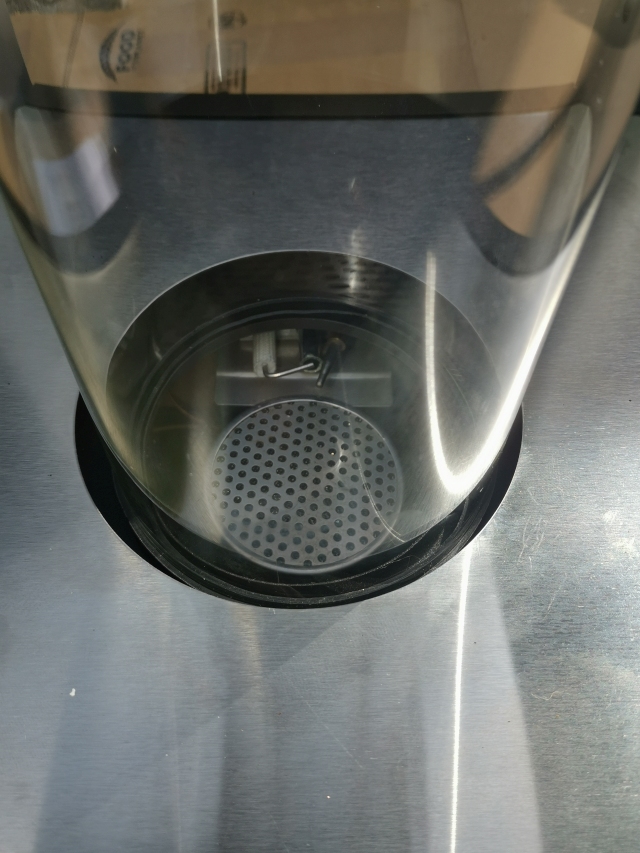

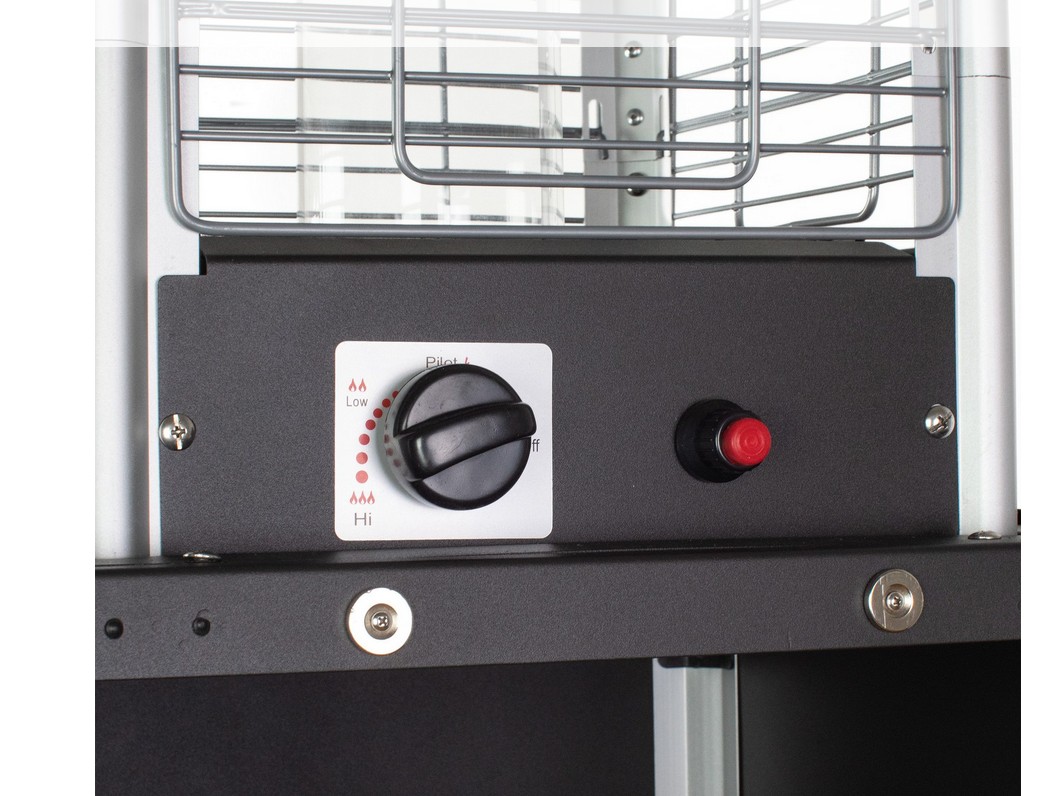

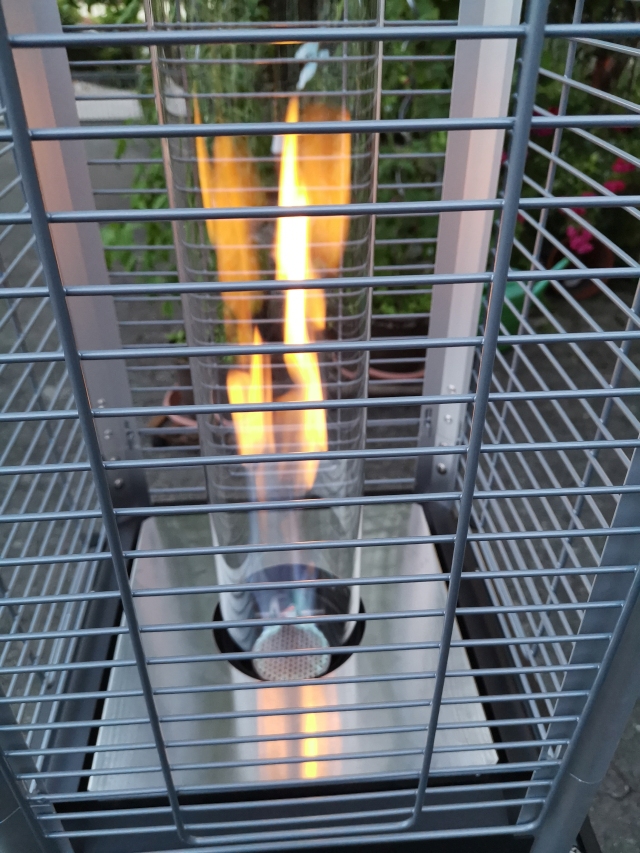

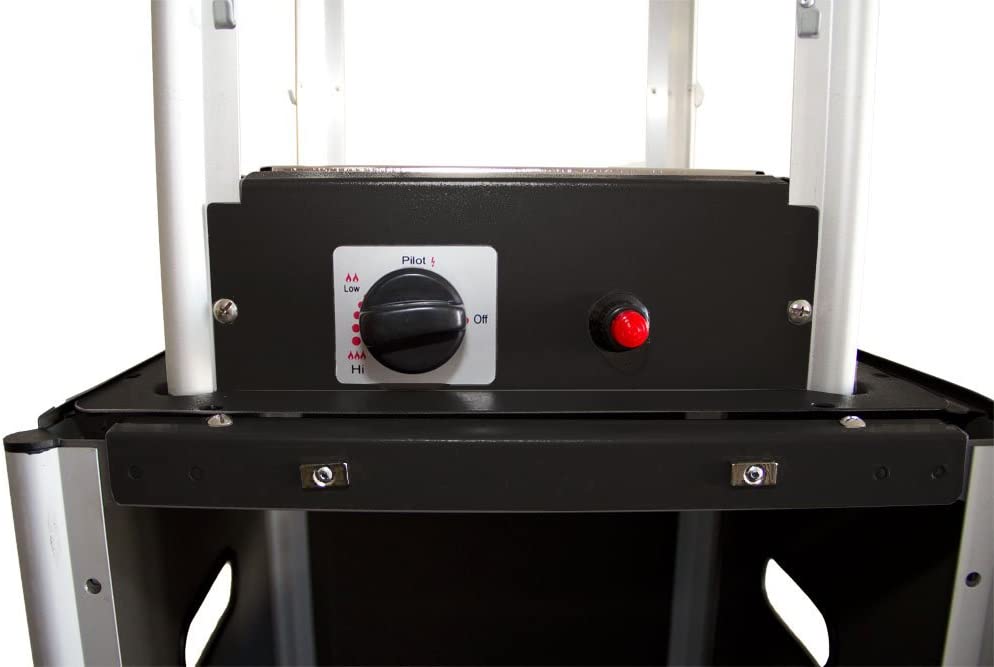

1.3 Inbetriebnahme: Ist die Gasflasche angeschlossen und geöffnet, dauert es etwa 3 Minuten, bis die Leitung zur Zündung mit Gas gefüllt ist. Dazu muss auch der Gasregler auf Zündung gestellt werden. Zündung: Das Gas wird elektrisch gezündet, man muss den Zündknopf kurz drücken. Dabei wird das Hochspannungsteil kurzzeitig mit der Batterie verbunden. Beim Loslassen des Knopfes wird in der Spule der Zündeinheit durch Selbstinduktion eine Hochspannung erzeugt. Ein kleiner Lichtbogen zwischen Elektroden entzündet das Gas. Der rote Zündknopf kann abgeschraubt werden, die Fassung enthält eine AAA-1,5V-Batterie eingesetzt mit dem Pluspol nach außen.

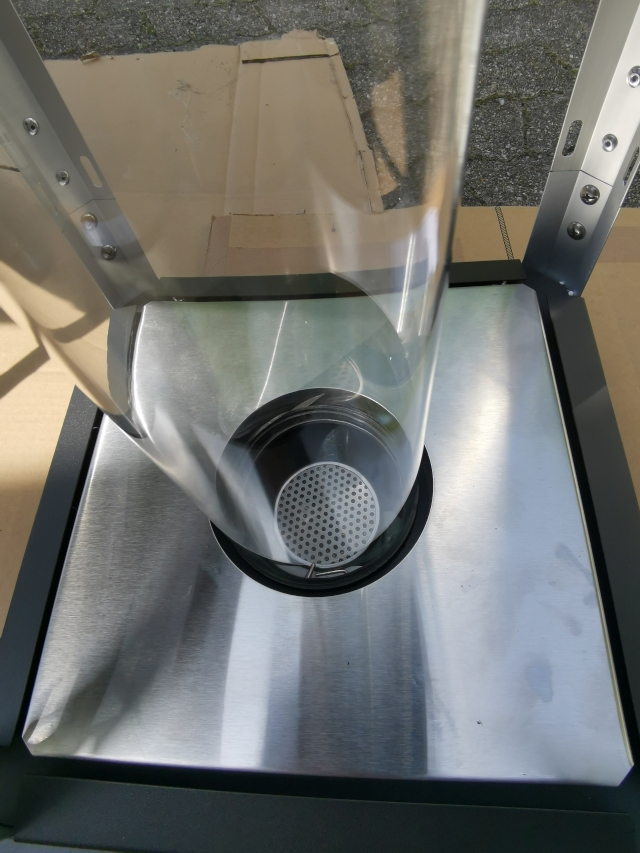

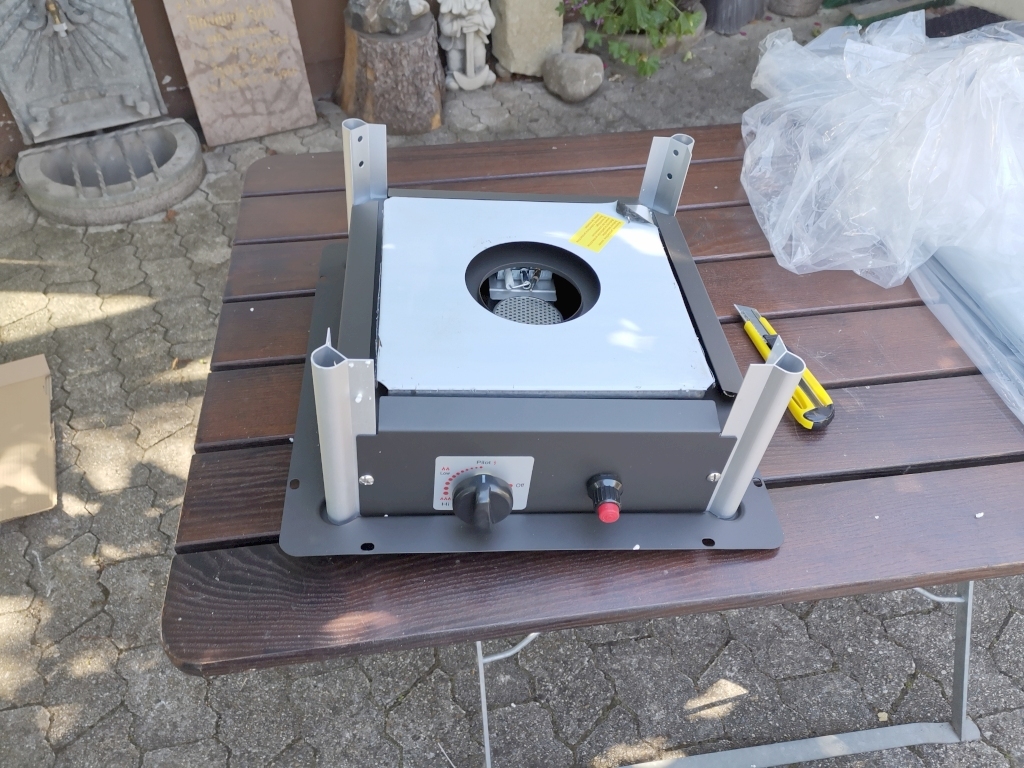

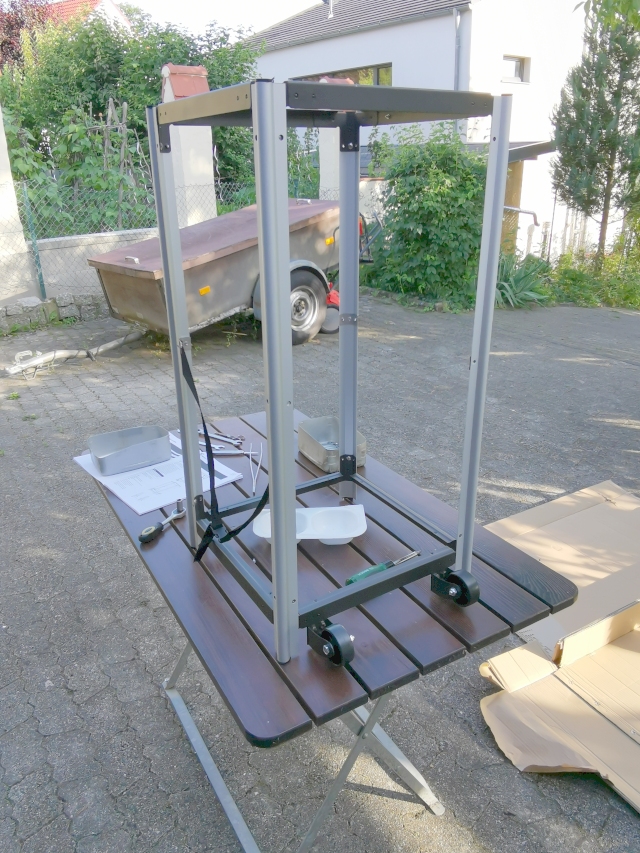

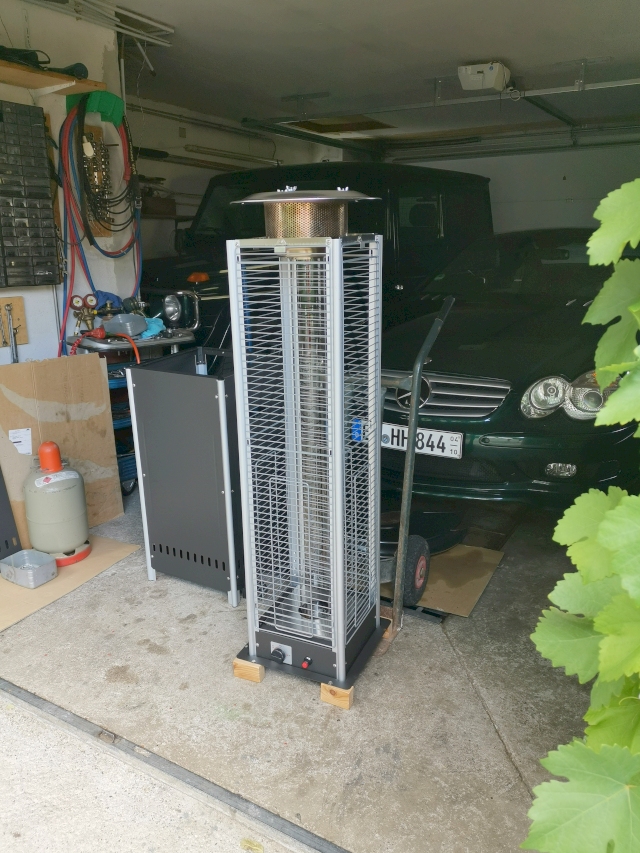

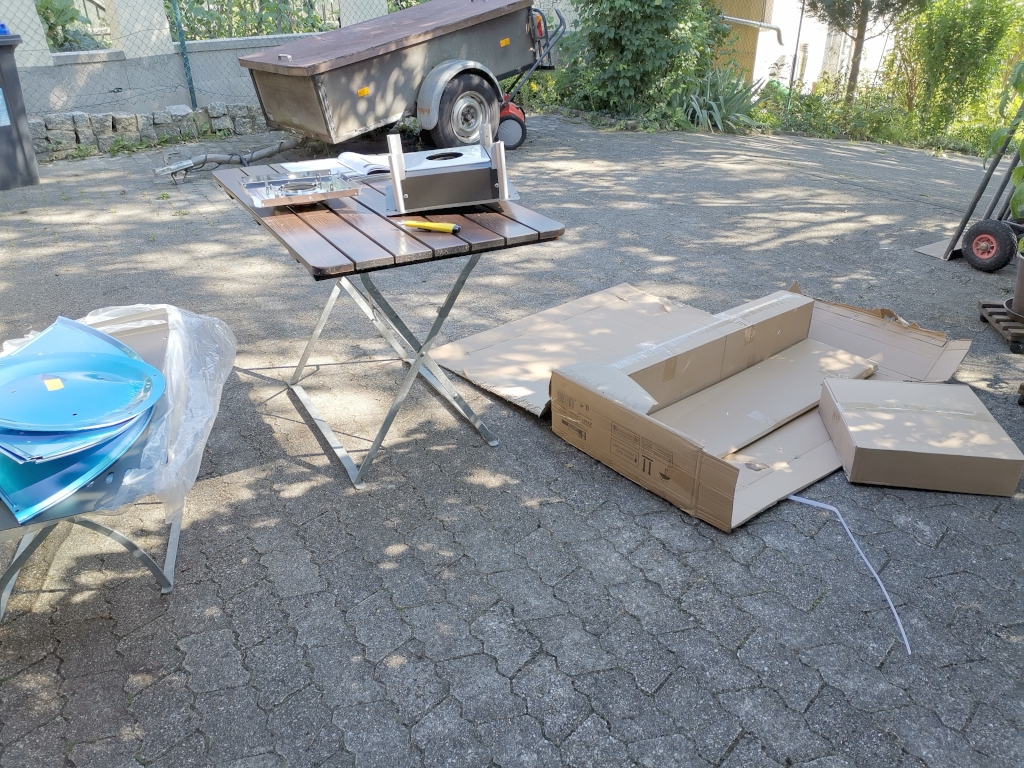

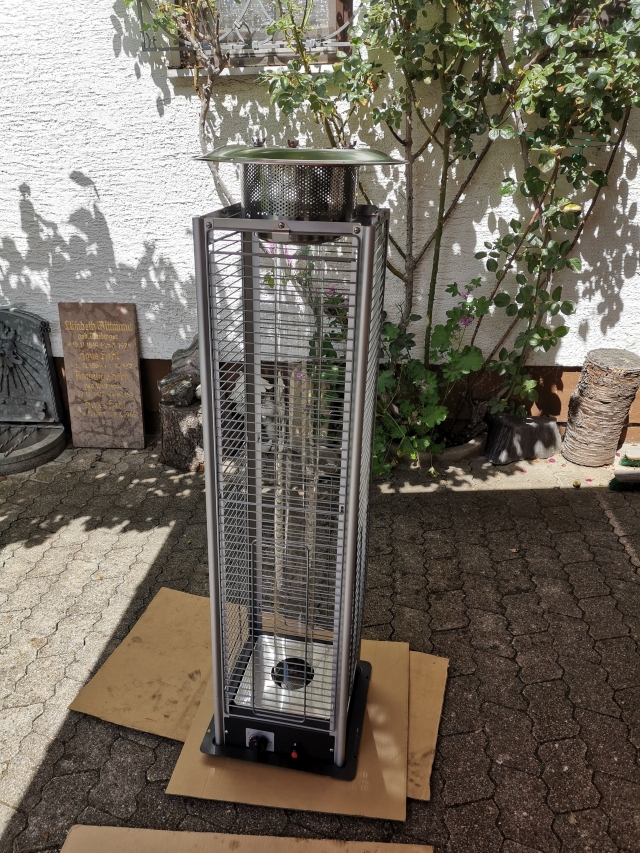

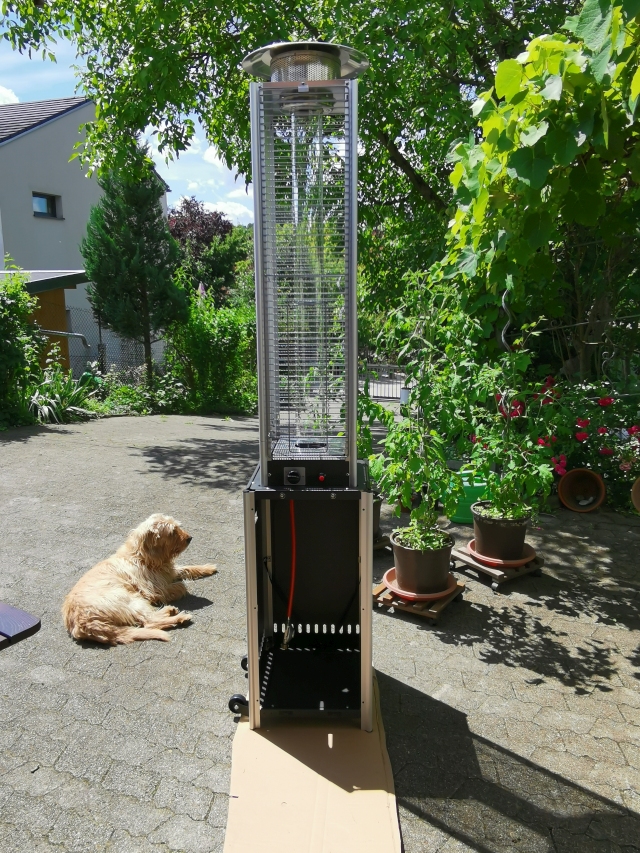

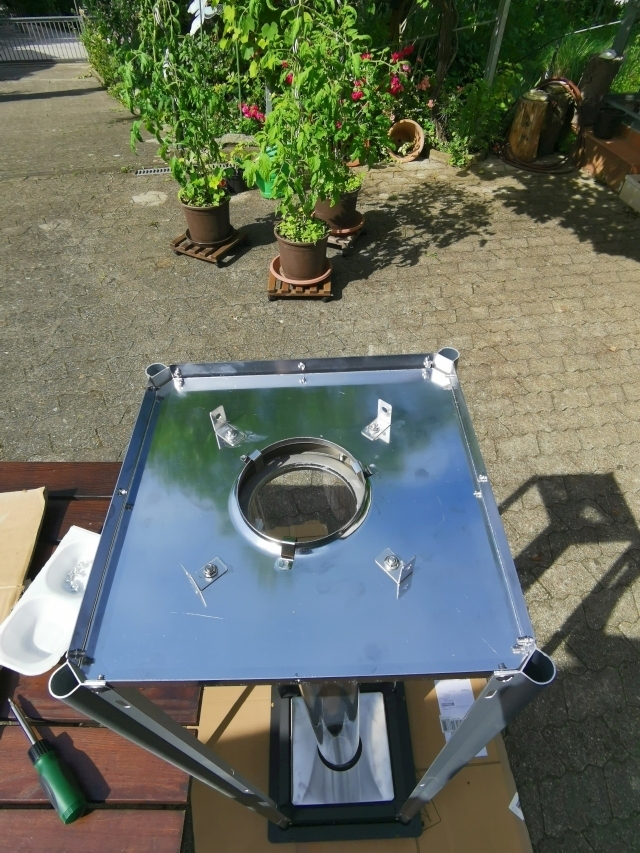

2. Aufbau:

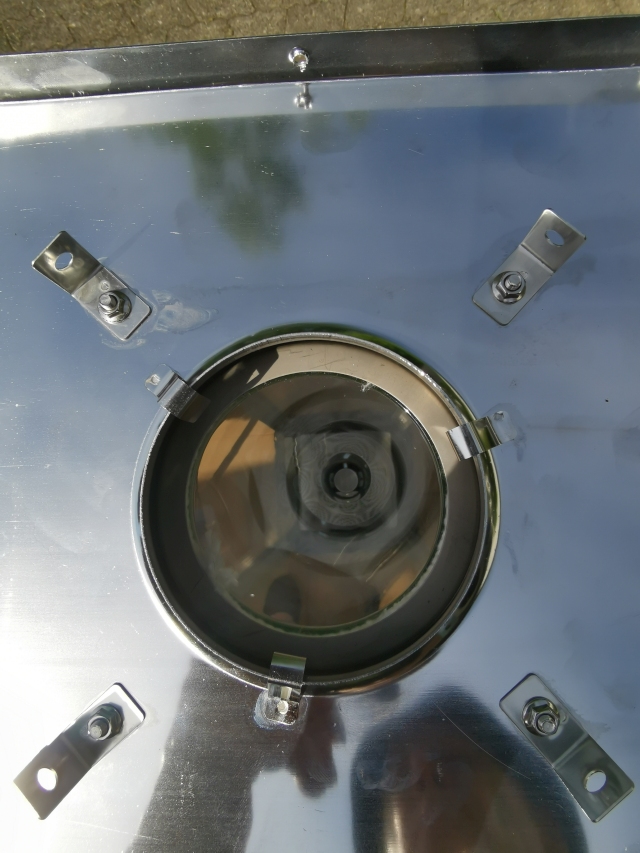

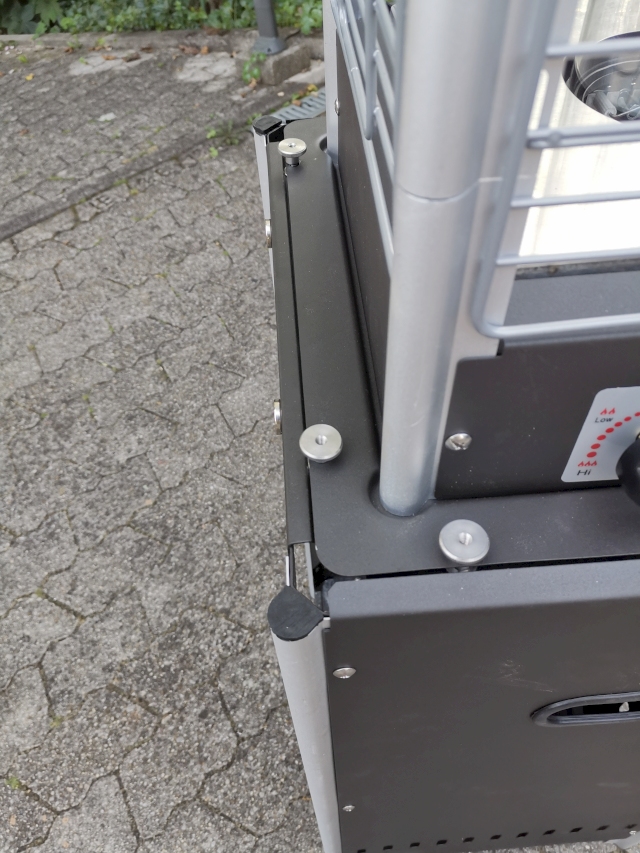

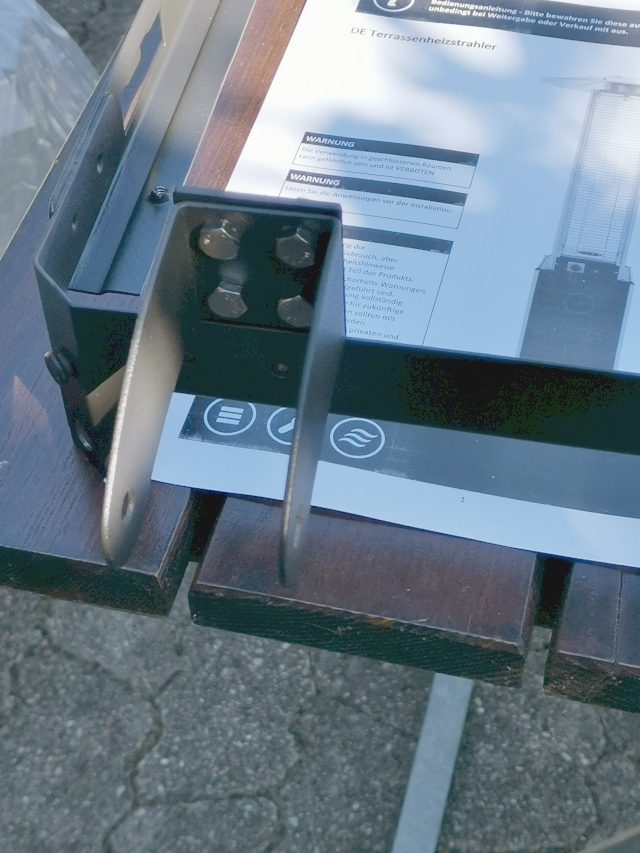

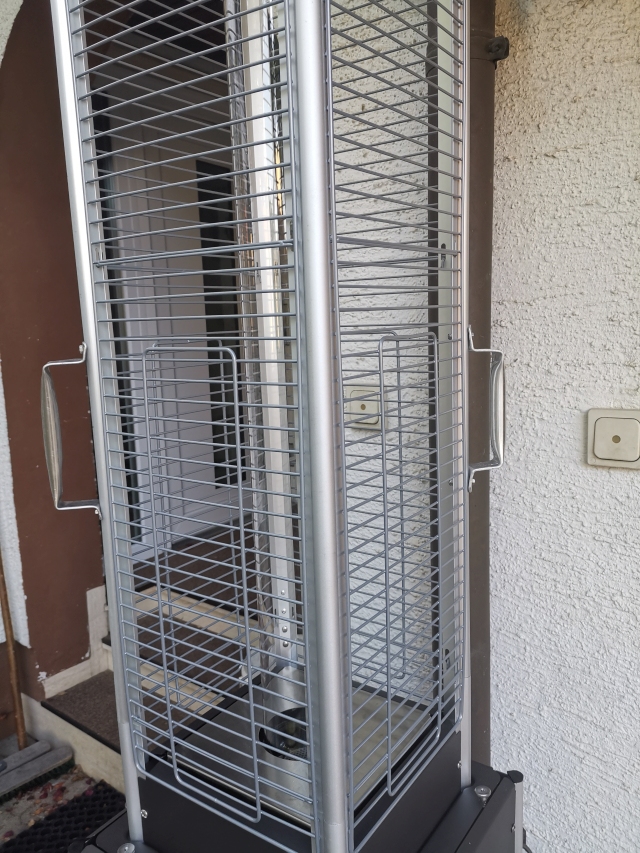

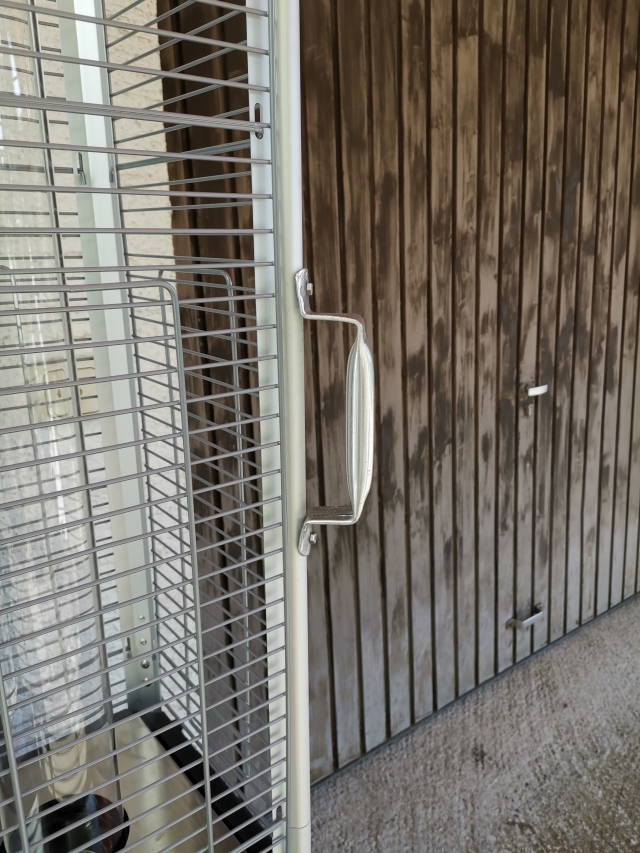

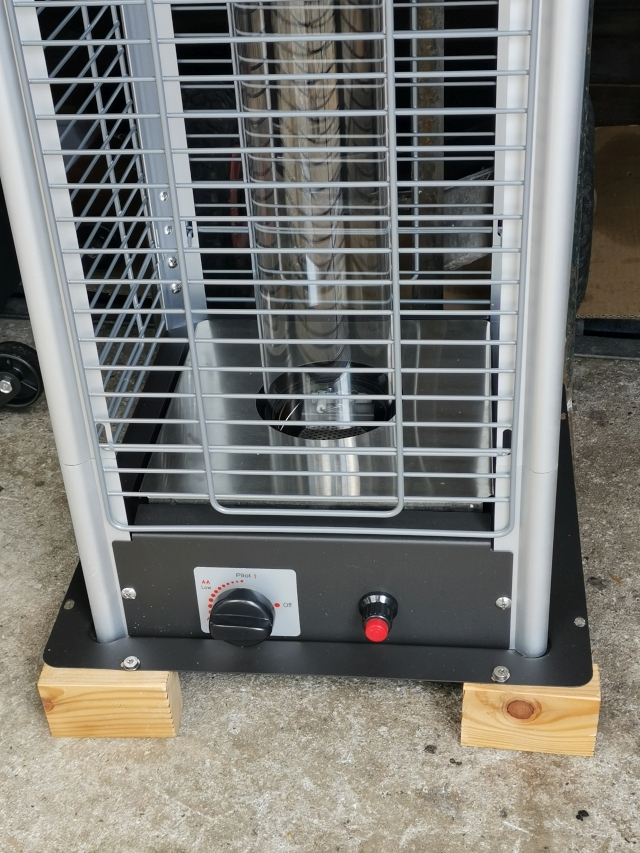

3. Umbau: Der Heizpilz ist eigentlich sehr unhandlich, zumal er ja an verschiedenen Plätzen in meinem Garten stehen soll. Deshalb habe ich eine schnelle Demontage der oberen Hälfte vorgesehen. Anstelle der Schraubbefestigung des Oberteils habe ich M5-Schrauben als Stehbolzen eingesetzt. Mit 8 rostfreien 1A-Rändelmuttern, hohe Form Nr. 2066-836, DIN 466 (www.schrauben-shop.de) kann so eine schnelle Demontage oder Montage des Brenner-Oberteils erfolgen. Handgriffe erleichtern das Handling. Sie sind am Schwerpunkt des Oberteils an den Seitenstreben angeschraubt. Da auf der Unterseite des Brenners der Gasanschluss herausragt, braucht man Abstandshalter, die ich mir aus Holzklötzchen baute.

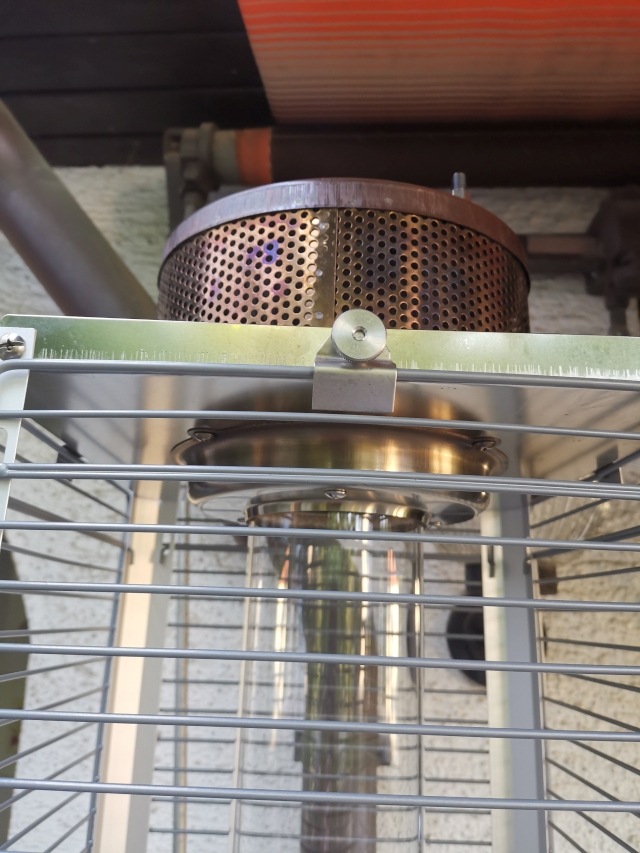

Um ein Gitter leichter abzunehmen, habe ich die Befestigung am Oberteil auch umgebaut. Das Schraubenloch auf 5,5 mm aufbohren und eine V2A-M5-Schraube mit Sicherungsmutter als Stehbolzen montieren. Eine V2A-Rändelmutter ermöglicht nun eine schnelle Abnahme.

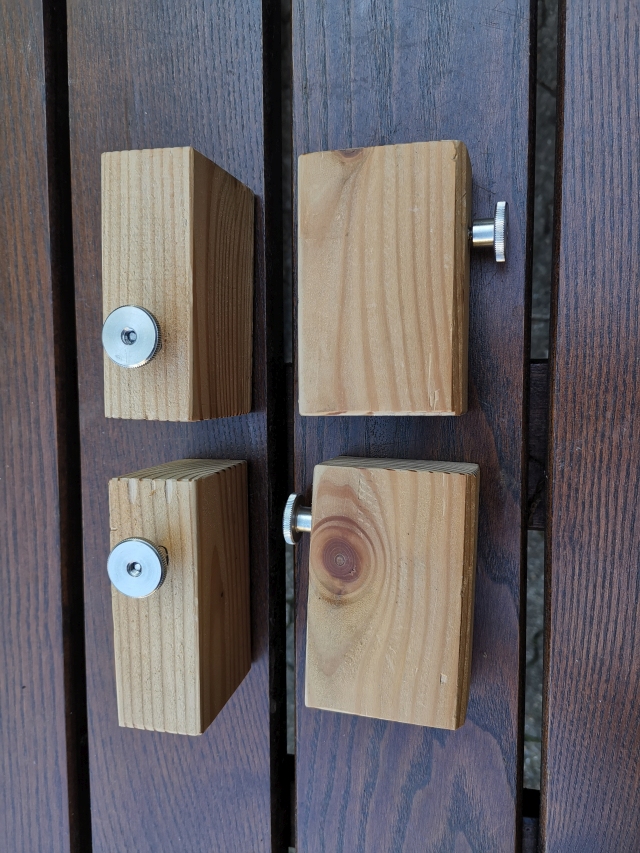

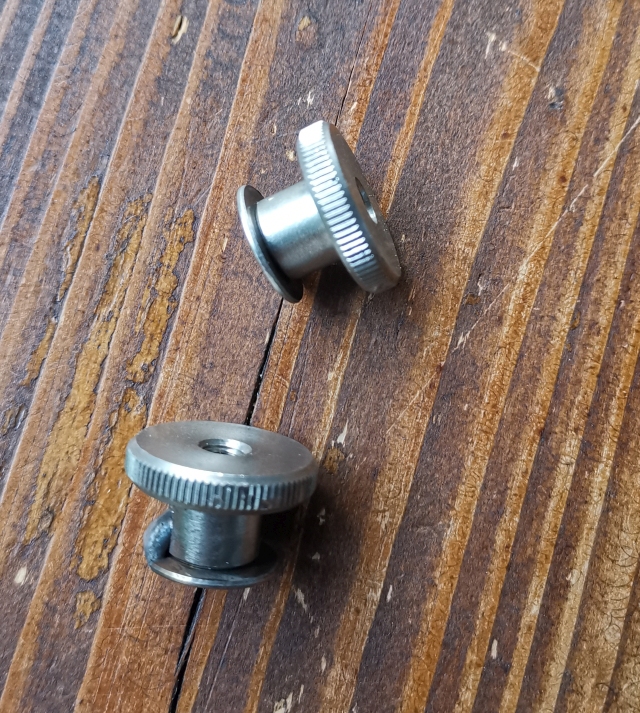

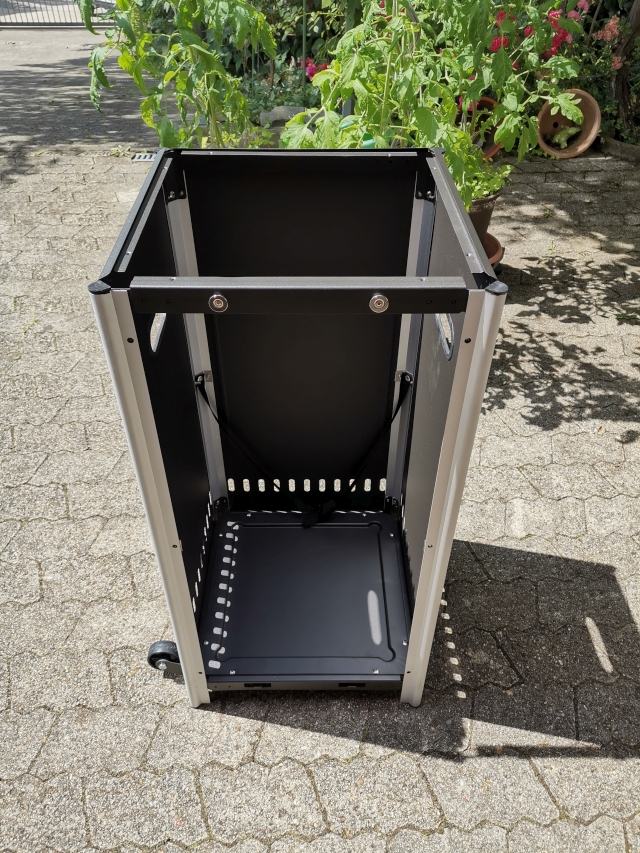

Ebenso sind die Unterstell-Holzklötze für das Oberteil nun auch mit Rändelschrauben montierbar. Da ich keine Rändelschrauben mit breitem Fuß im Netz fand, baute ich mir selber welche und schweißte mit einem Punkt eine V2A-Belagscheibe unten an die Rändelmutter. Im Unterteil bohrte ich bei den vier Eckmulden je ein 5 mm Loch als Wasserablauf und konservierte mit Unterbodenschutzwachs.

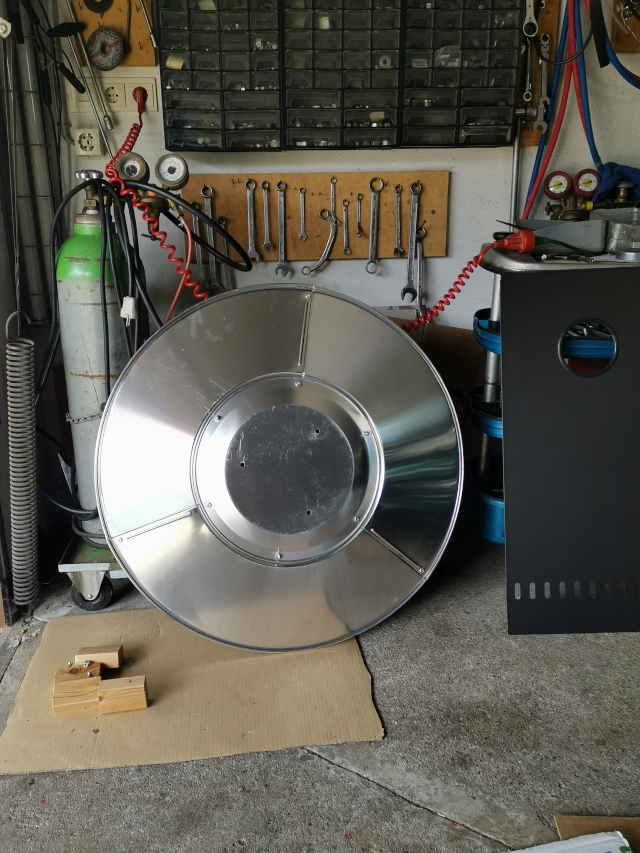

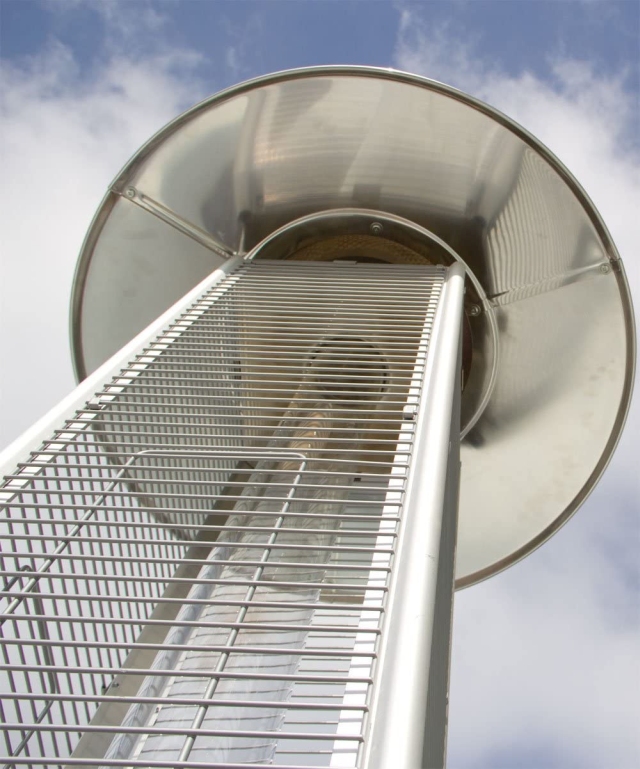

4. Wärmeschild: Das große Wärmeschild am Kopf des Heizpilzes ist mit 82 cm Durchmesser sehr unhandlich. Ich hatte es bisher nicht montiert, die Abende sind Ende Juli sehr warm. Man kann auch den inneren Deckelteil allein verwenden.

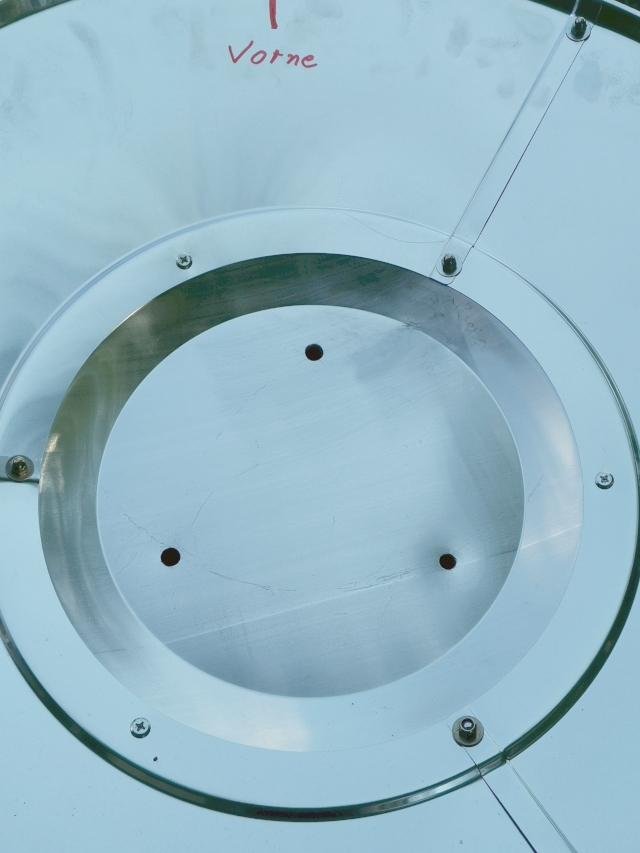

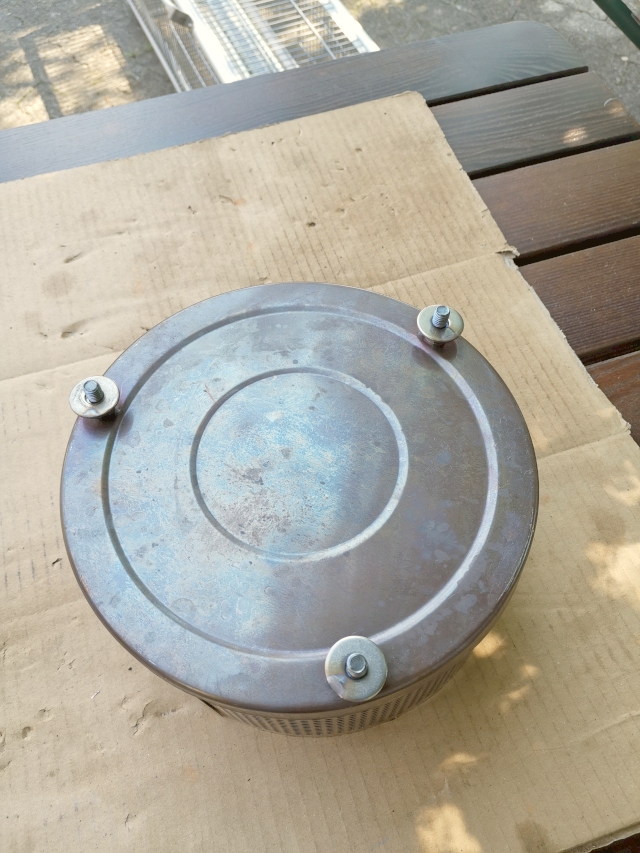

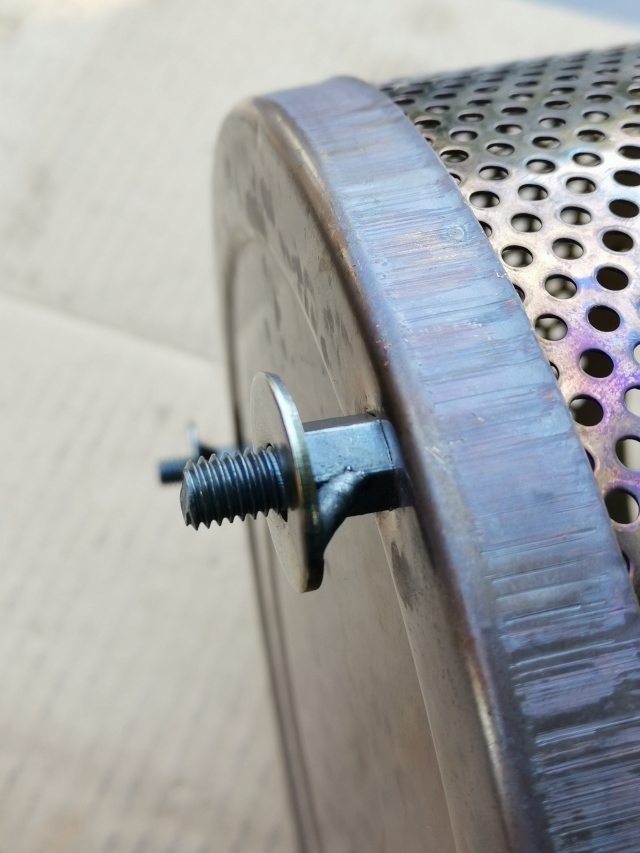

Das Blechteil läßt sich nicht schnell abnehmen, da die drei Löcher zu klein sind. Der Schirm ist nur in einer Stellung mit drei Flügelschrauben montierbar. Daher bohrte ich mit einem Schälbohrer die drei Löcher auf . So kann der Schirm leicht aufgesetzt und abgenommen werden kann. Nun müssen Unterlegscheiben verwendet werden, da die Löcher größer als die Stehbolzen sind. Ich habe sie gleich angeschweißt.

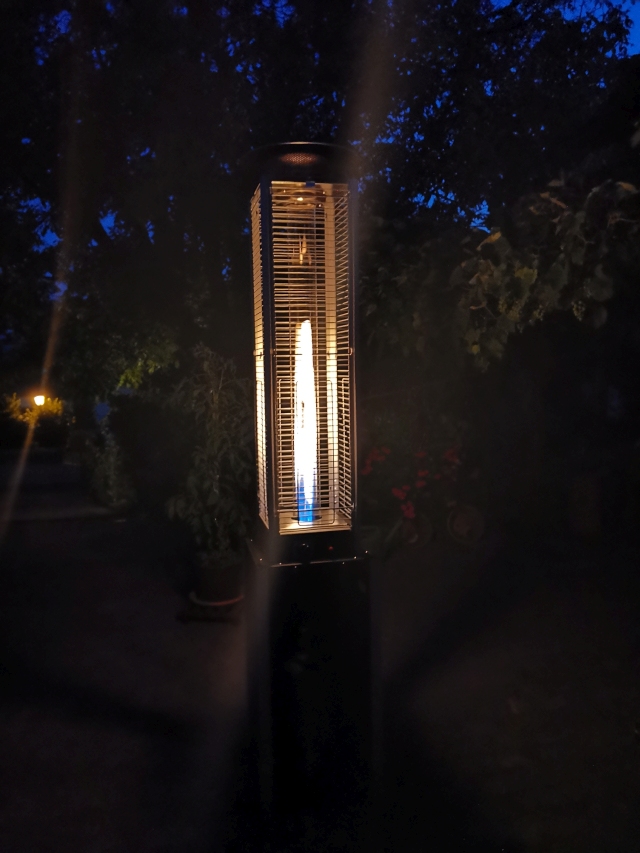

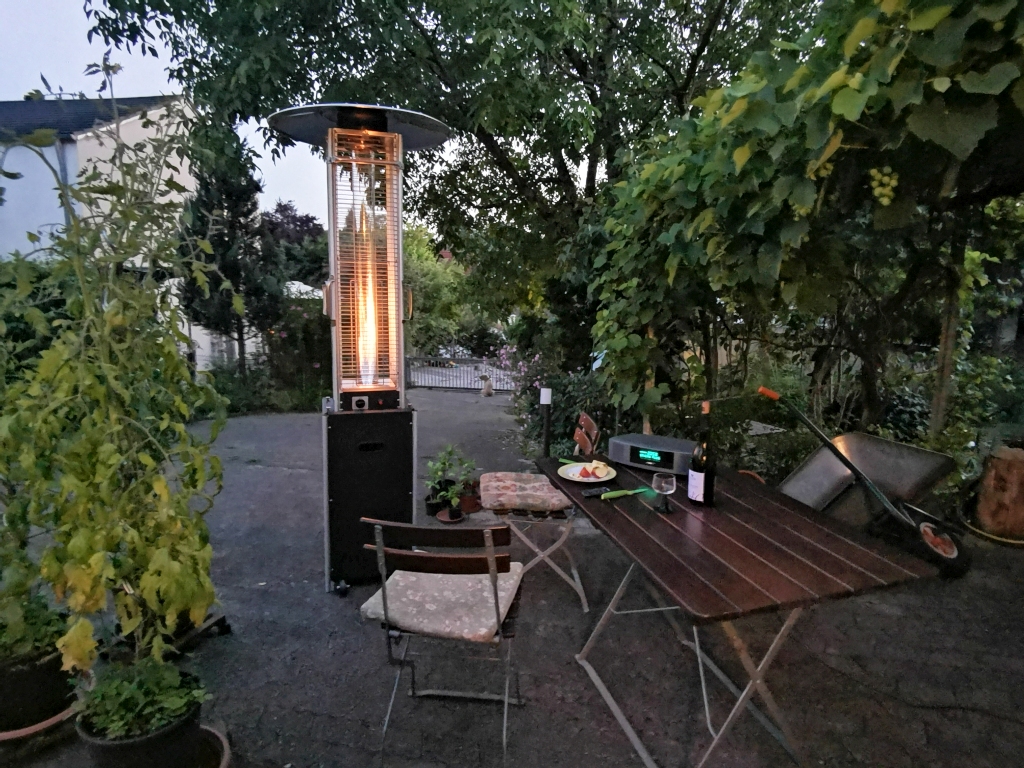

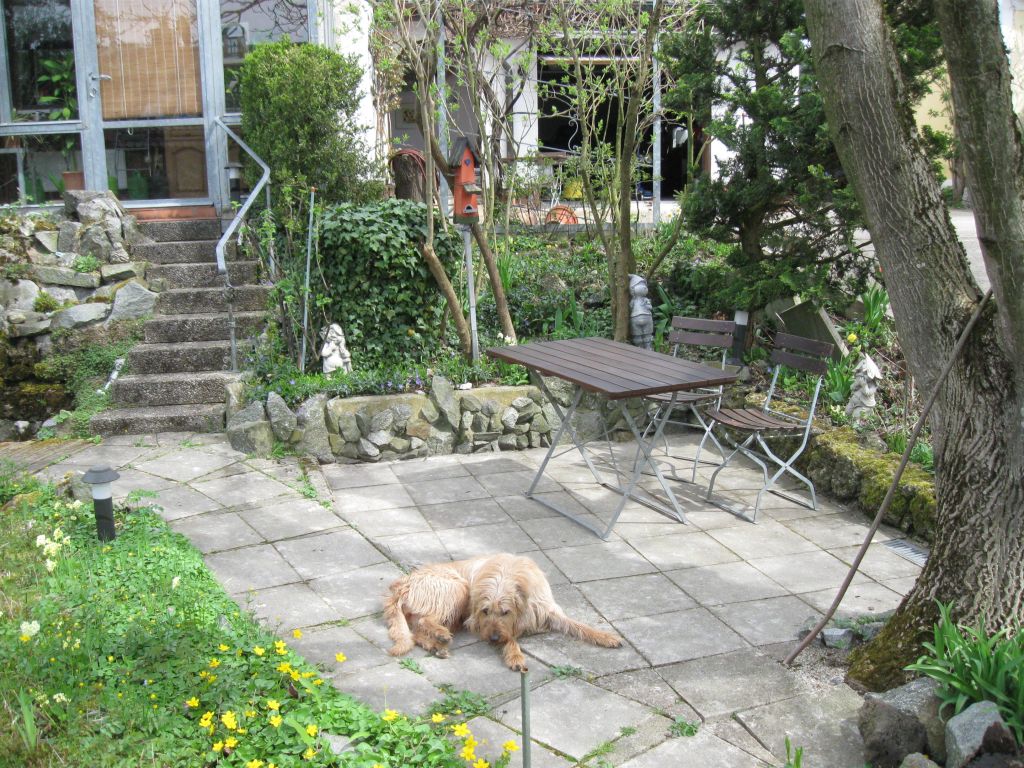

Mit dem großen Wärmeschild spürt man die Wärmestrahlung. Am 29.07.2020 war abends um 20 Uhr der erste Test. Und am 30.07.2020, am Tag der Freundschaft" kamen gegen 20:00 Uhr Barbara und Florian zum Abendessen (brachte Barbara mit) am Sitzplatz am Teich. Am 09.08.2020 war es abends wieder sehr warm. Und so saß ich gemütlich oben am Vorplatz (3. Bild). Am 12.05.2022 saß ich zum ersten Mal wieder auf dem Vorplatz mit dem Heizpilz.

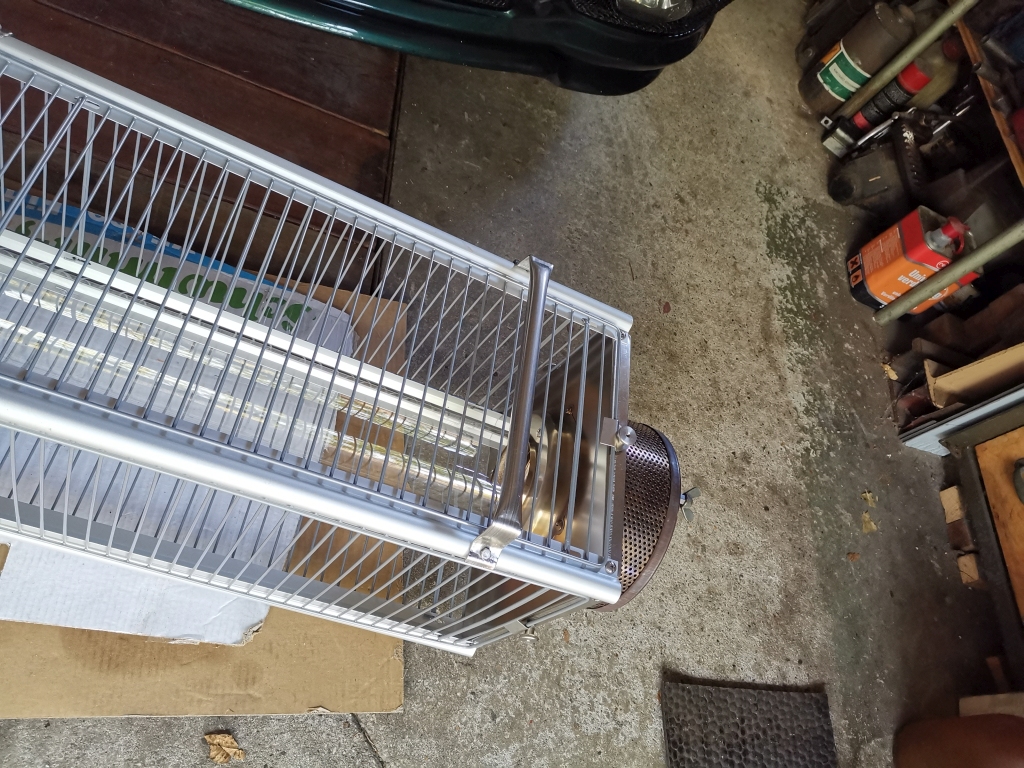

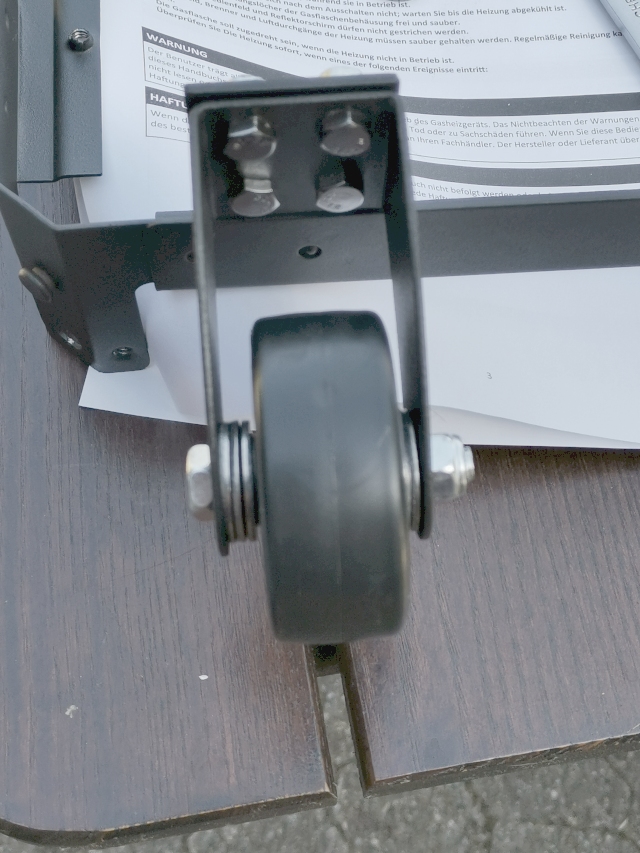

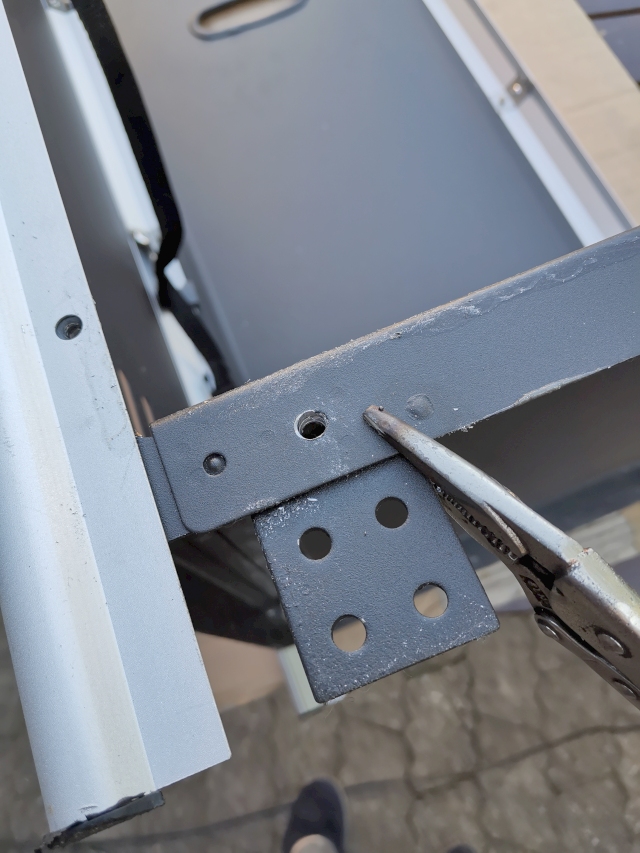

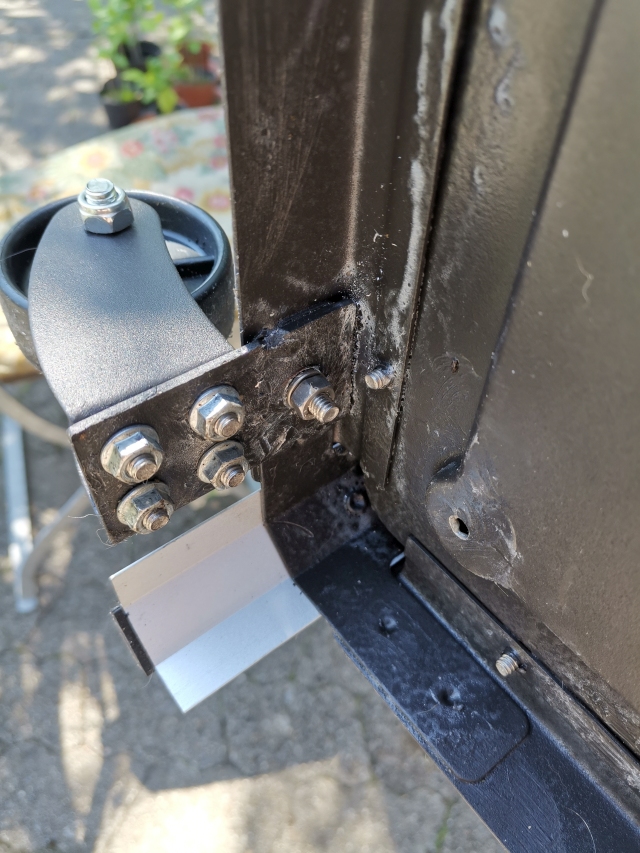

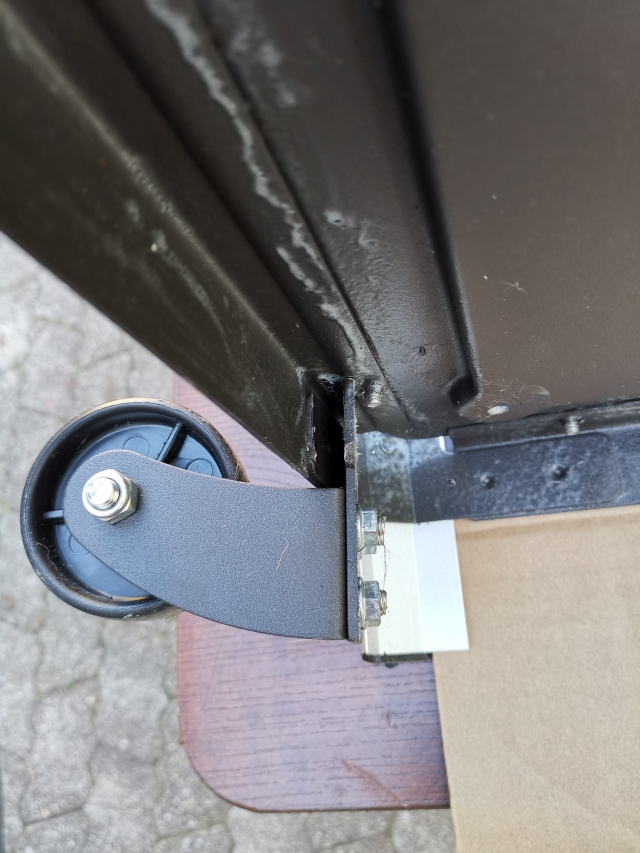

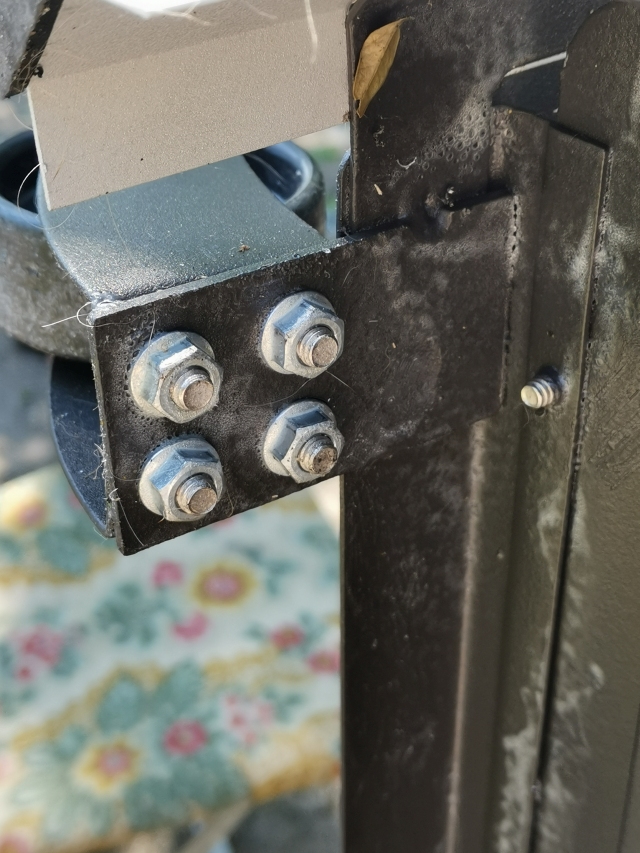

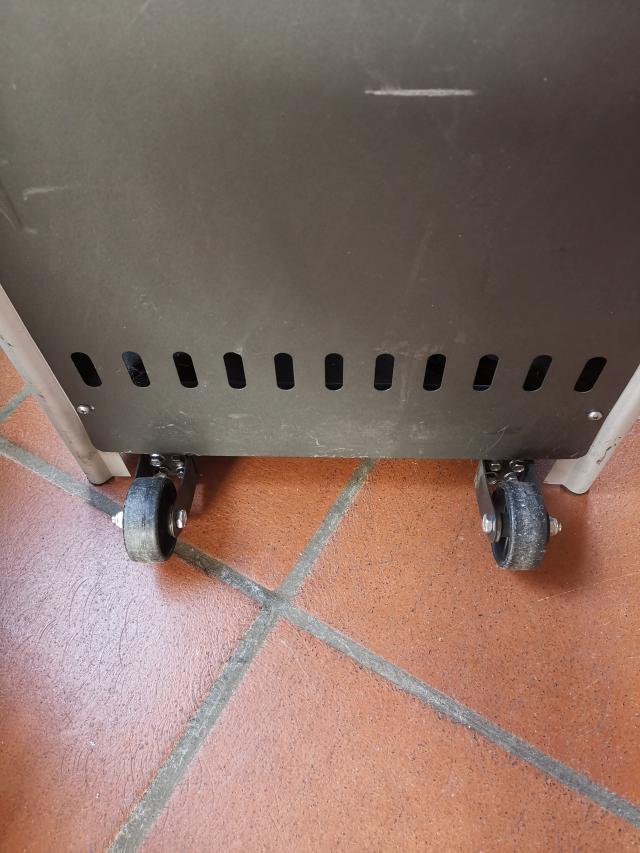

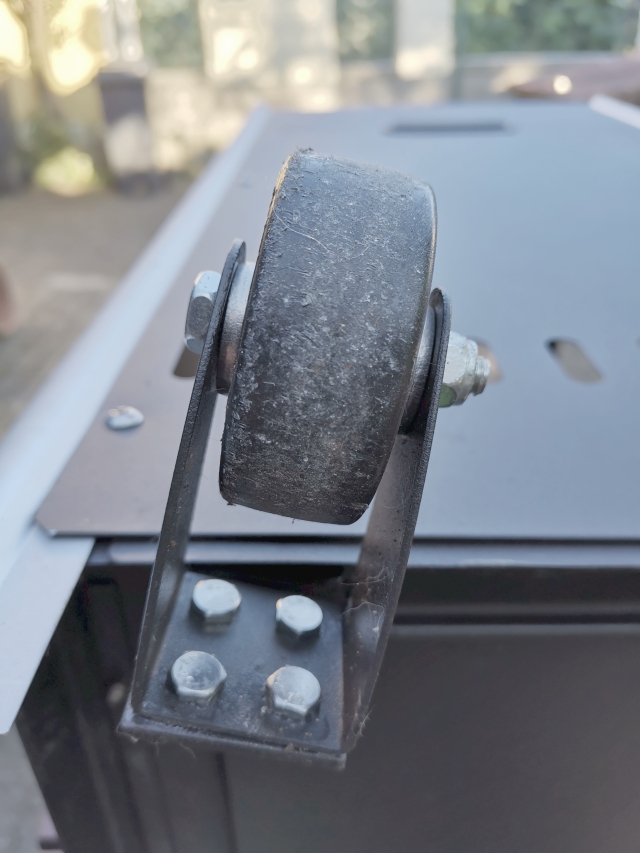

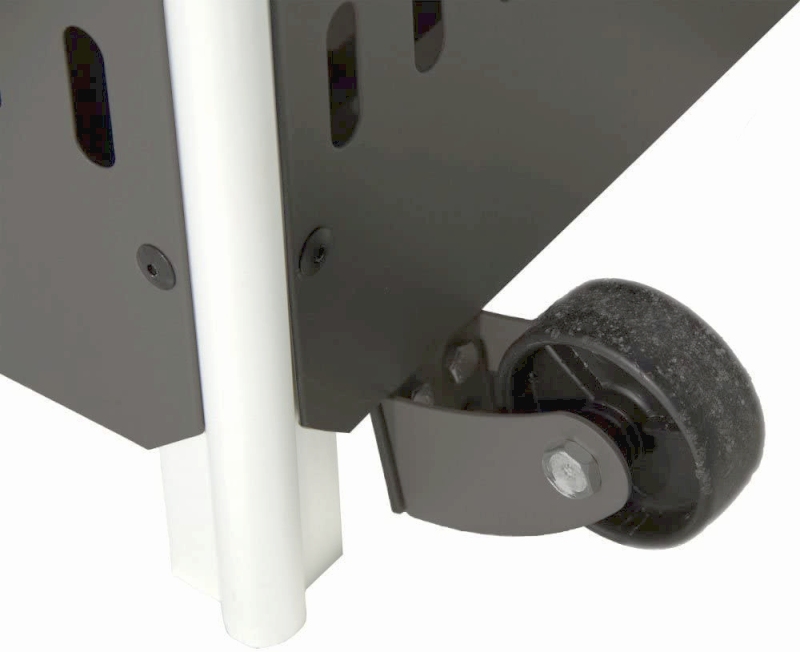

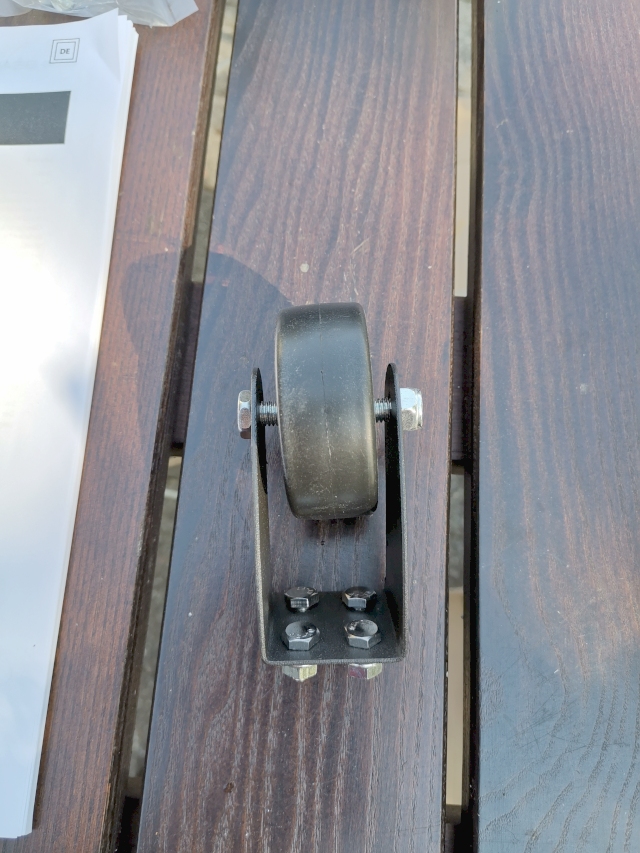

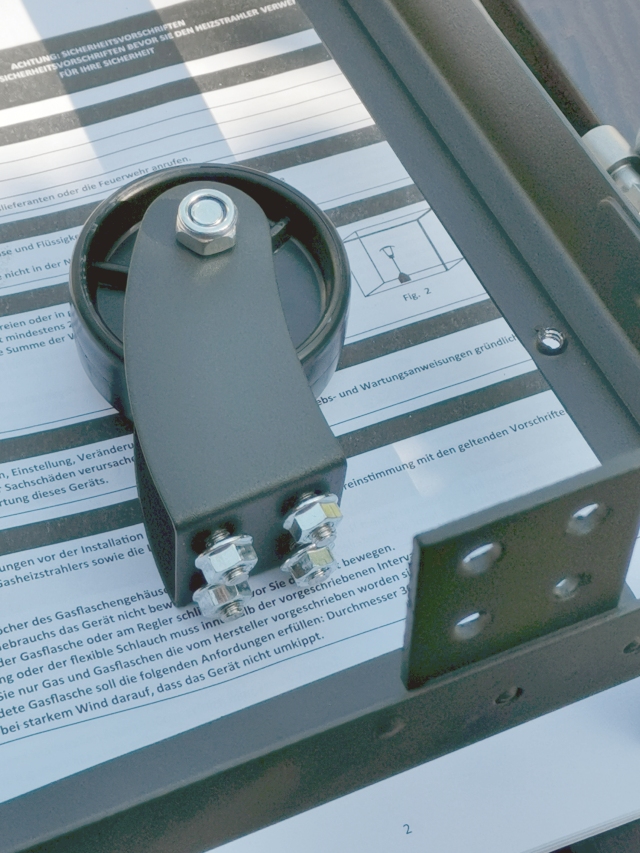

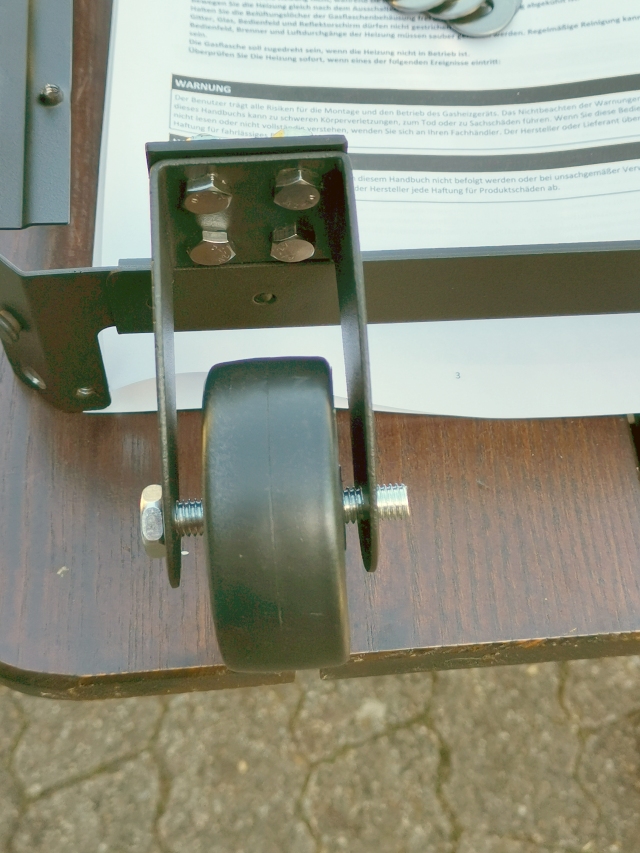

5. weitere Umbauten: Zum Transport des gesamten Terassenheizpilzes habe ich auch oben einen Griff angebaut. Und ein Schweißpunkt löste sich an der Radhalterung, sie stand dann schief. Also Loch bohren und mit M6-Verschraubung stabil befestigen. Vorbeugend habe ich auch die andere Radhalterung so verbessert. Letztlich sind für einen häufigen Platzwechsel diese zwei Rädchen nicht geeignet.

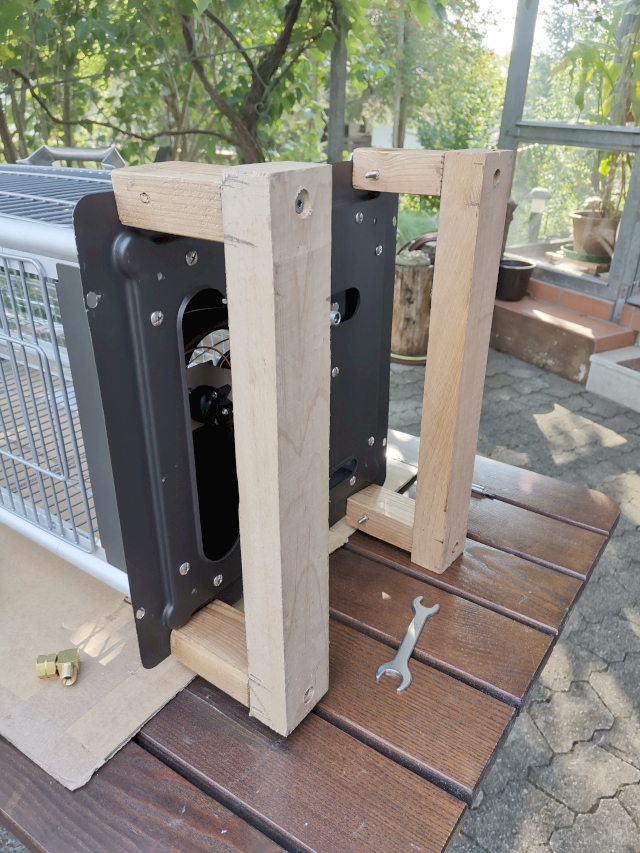

5.1 Untergestell aus Holz: Probeaufbau: Ich lasse den Terassenheizpilz nicht im Freien stehen. Zum häufigen Transport ist er zu groß und die Räder sind zu klein. Und so habe ich die Idee, nur das Oberteil zu verwenden und einen Adapter für das Heizpilzoberteil auf dem Sonnenschirmständer zu bauen. Zunächst habe ich mal die vier Holzklötze hochkant mit neuen Stehbolzen am Brenner montiert. Also 4 mm Loch bohren, Sechskantschraube eindrehen, den Kopf abflexen und den Gewindansatz abschrägen.

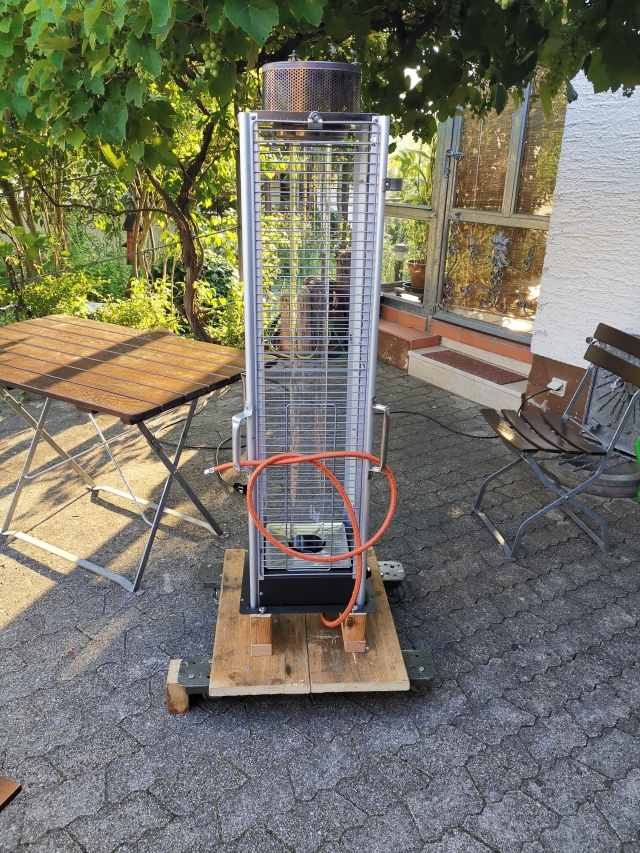

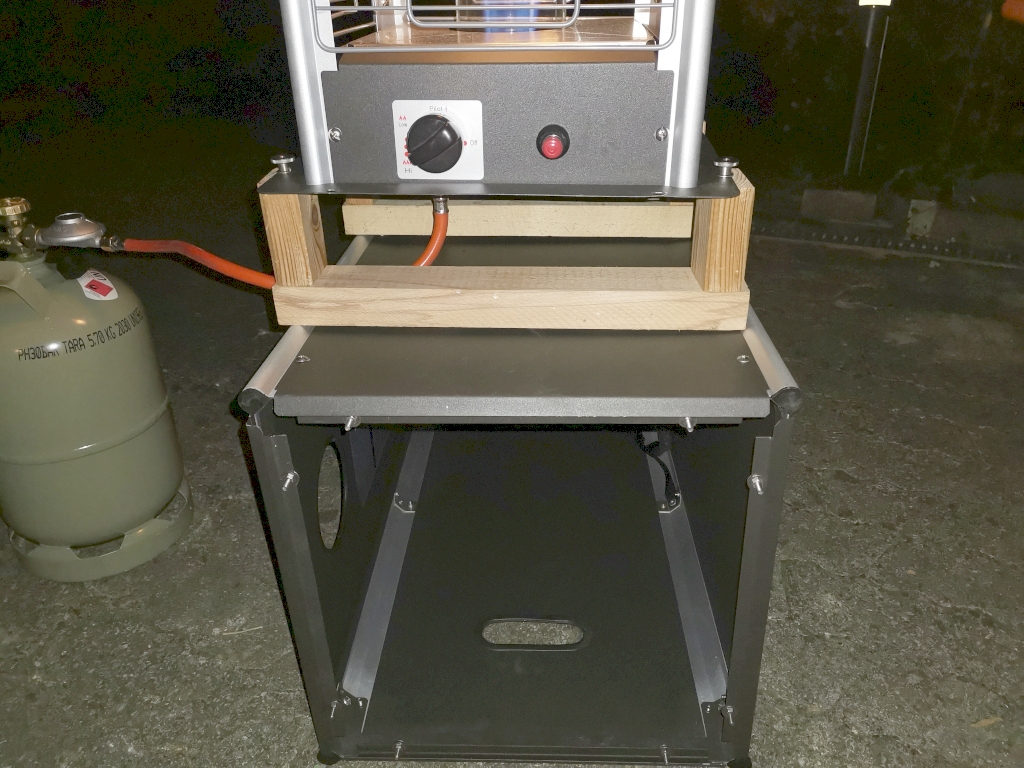

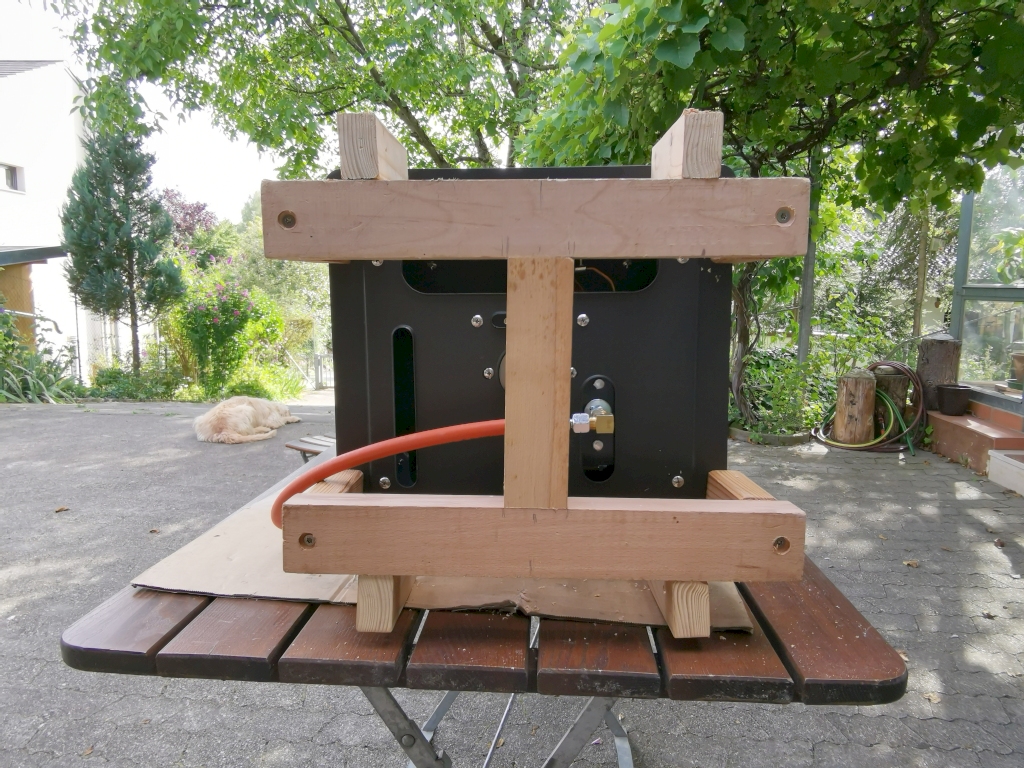

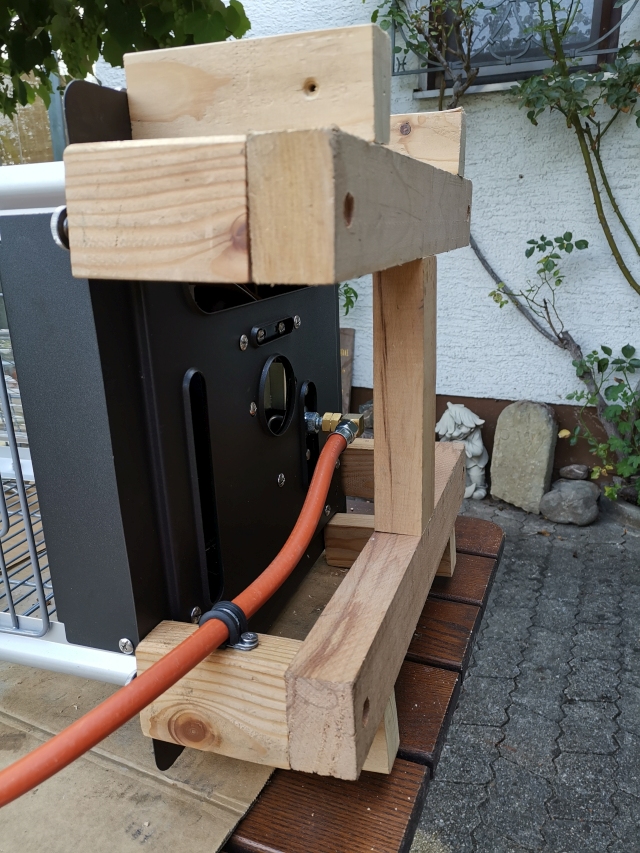

Da der Gasschlauch zu kurz ist, habe ich den Brenner mit einem Holzgestell versehen. Das originale Unterteil umgelegt und den Brenner provisorisch darauf gestellt. Ohne Schirm funktioniert alles.

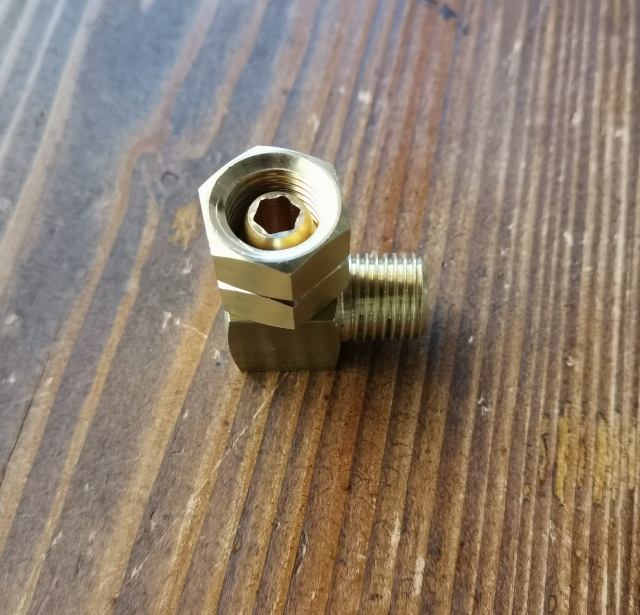

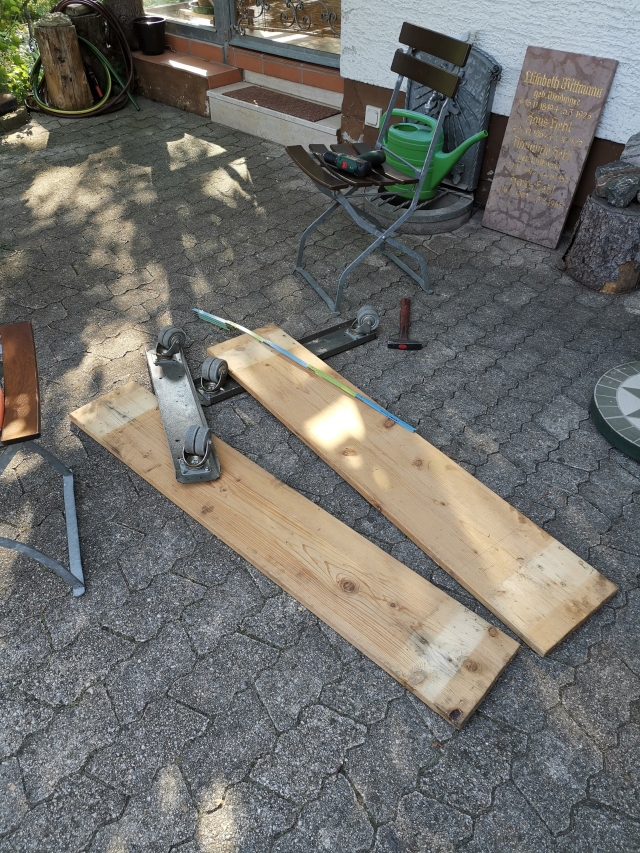

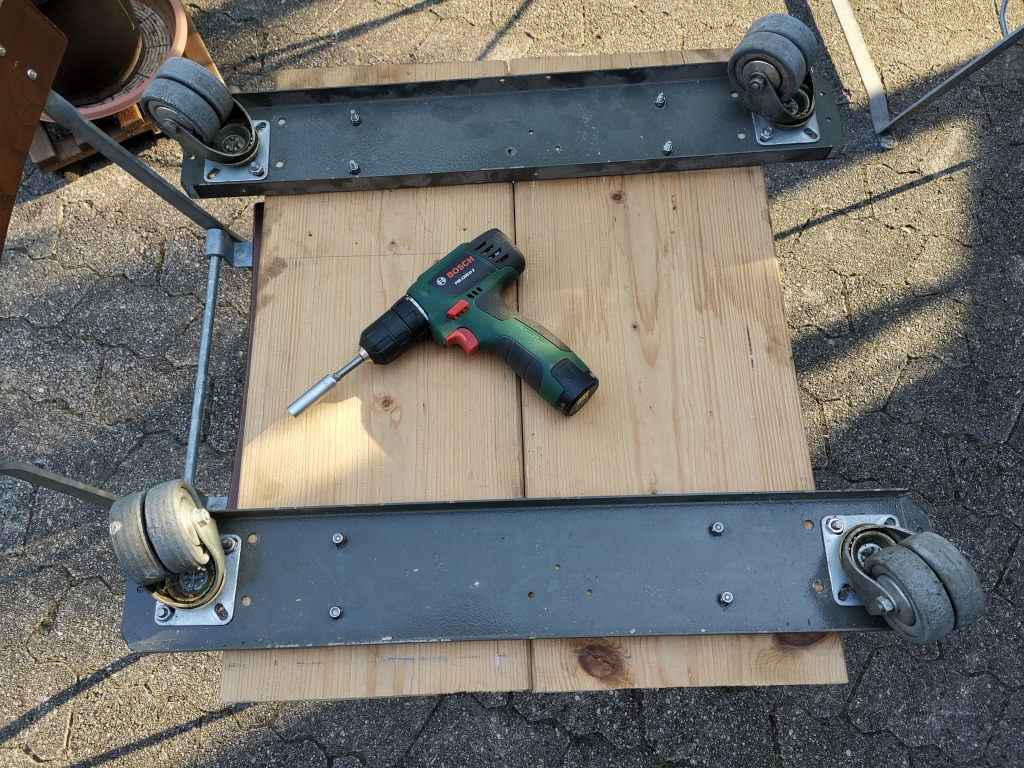

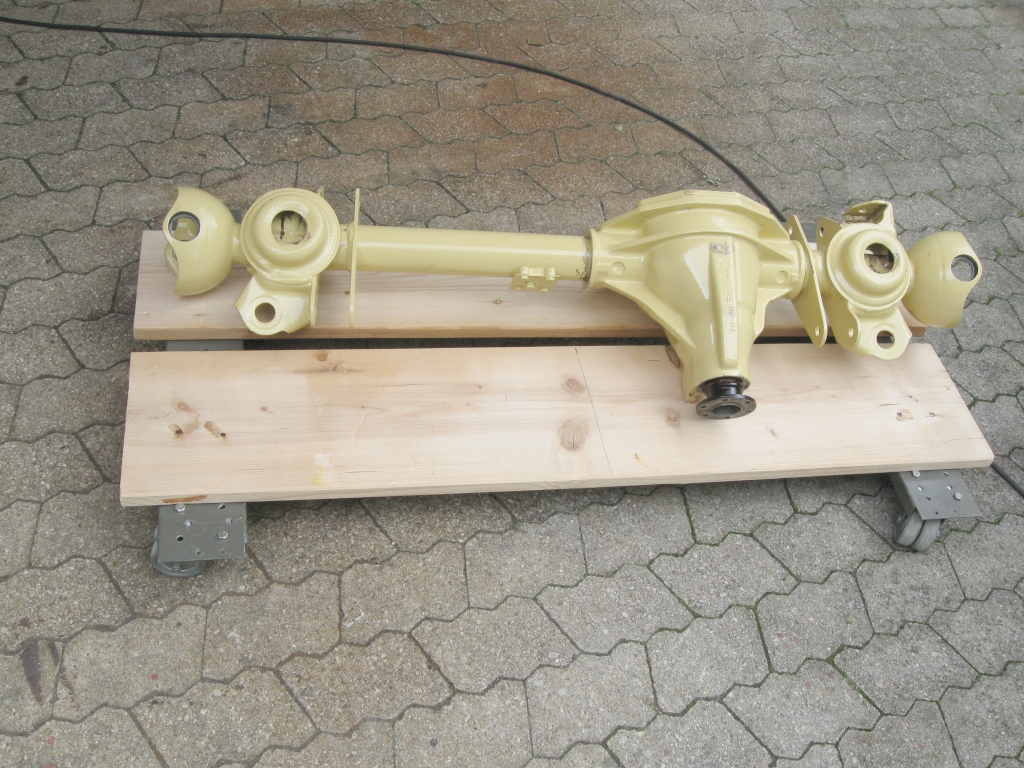

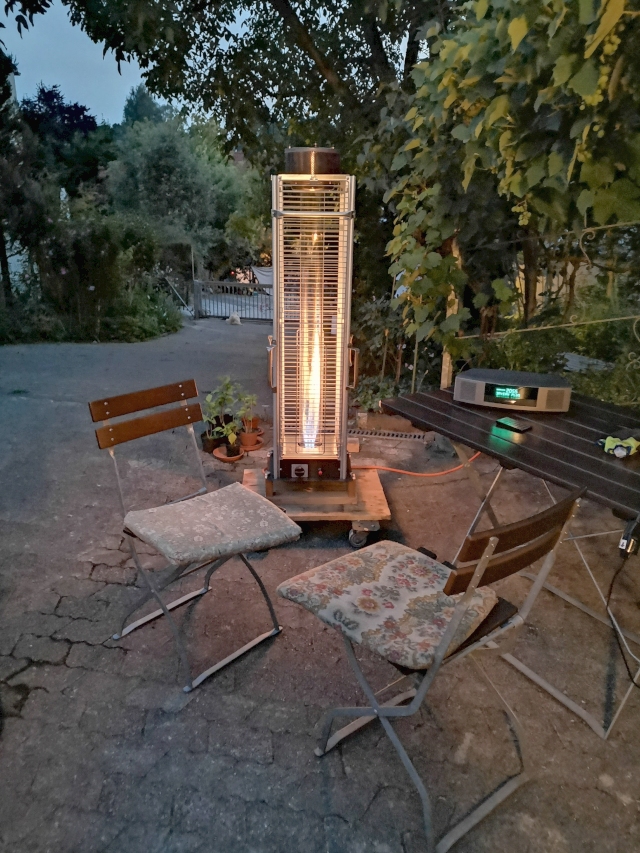

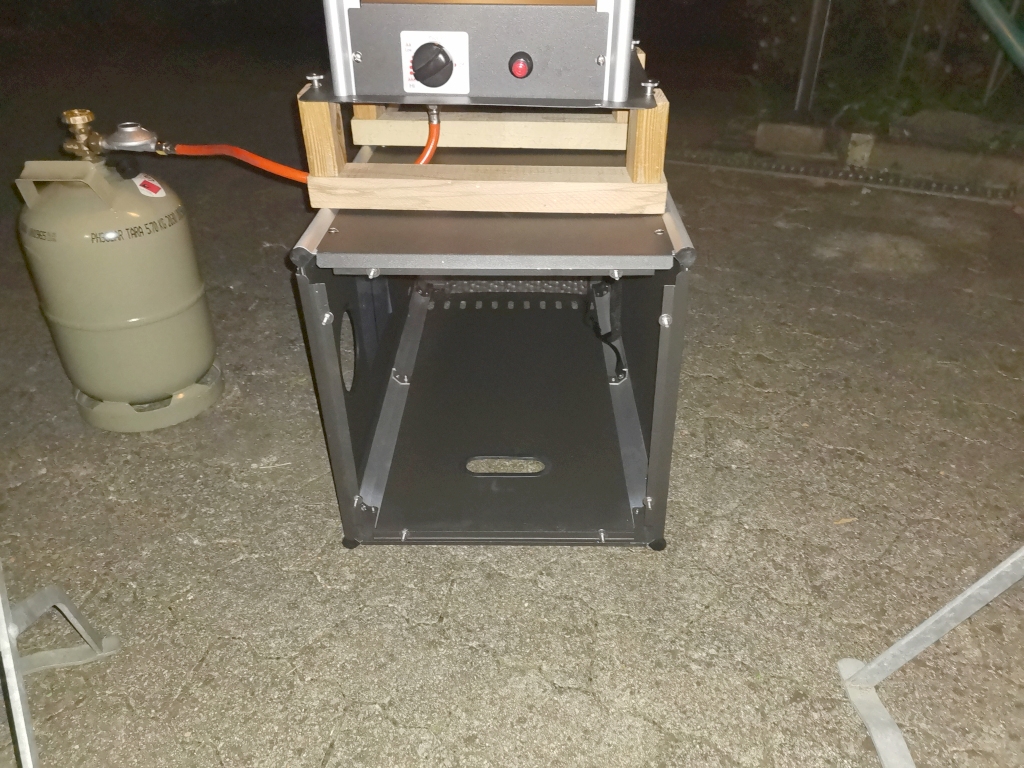

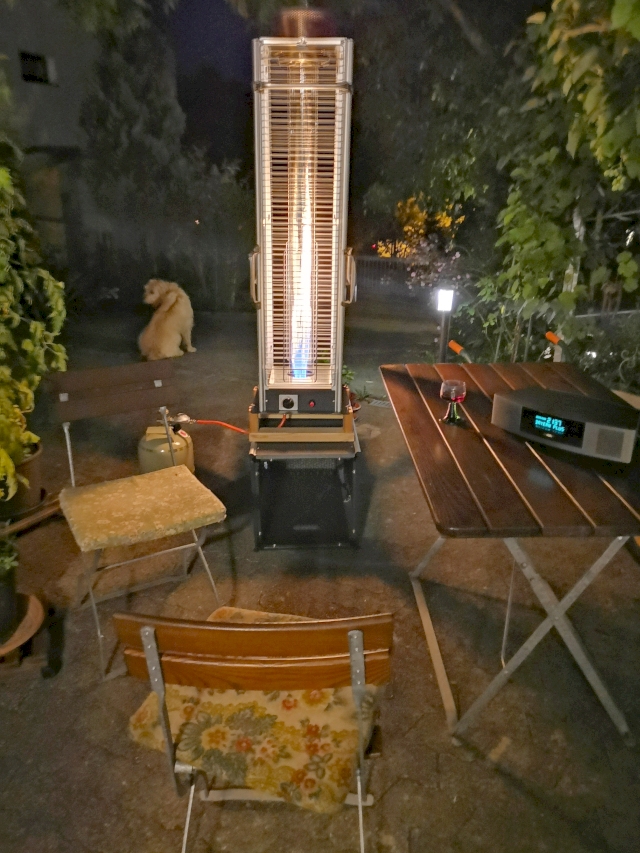

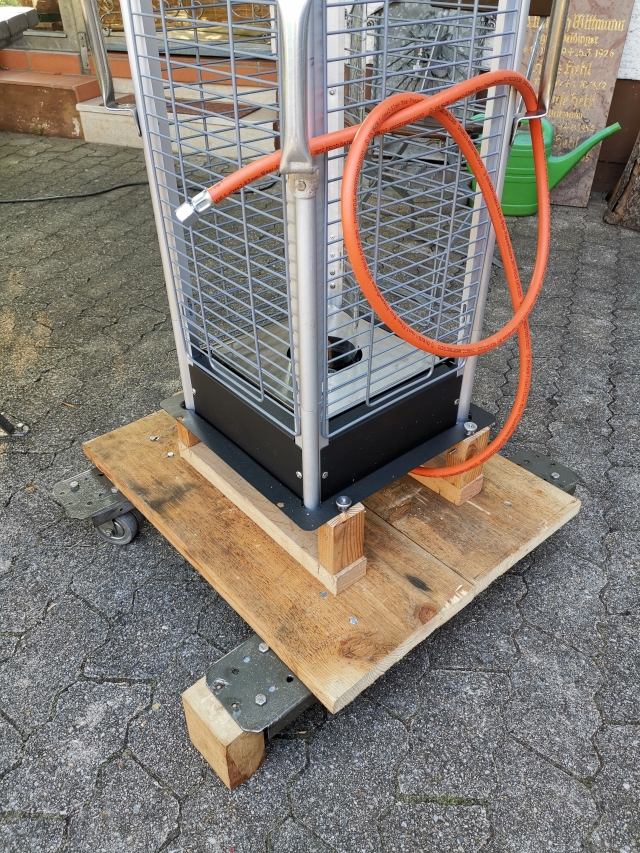

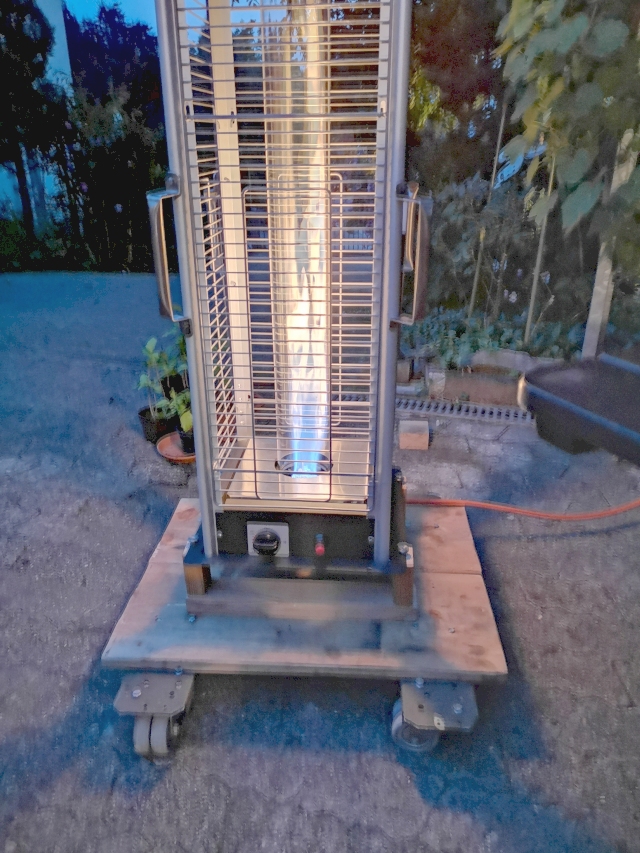

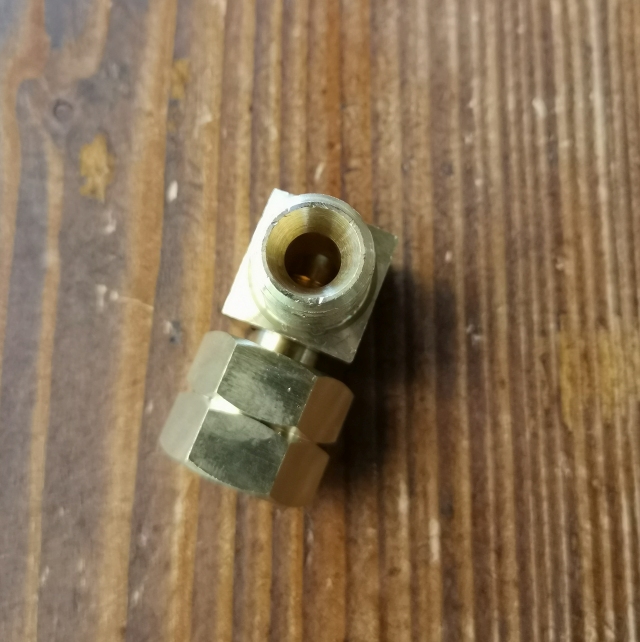

5.2 Fahrbarer Untersatz: Ich hatte im Mai 2014 eine fahrbare Schwerlastunterlage für meine Achsenrevisionen beim 240GD gebaut. Das Wagerl baute ich um. So steht der Brenner stabil auf dem fahrbaren Untersatz. Aber es fehlt eine Arretierung der Rollen. Nun ist auch der längere Schlauch mit Winkelstück montiert und an der Gasflasche der Regler mit Manometer.

Da der Brenner nun sehr tief steht, spürt man direkt die Strahlungswärme der Flamme und braucht keinen Hitzeschild. Vielleicht reicht auch der kleine innere Teil des Hitzeschilds.

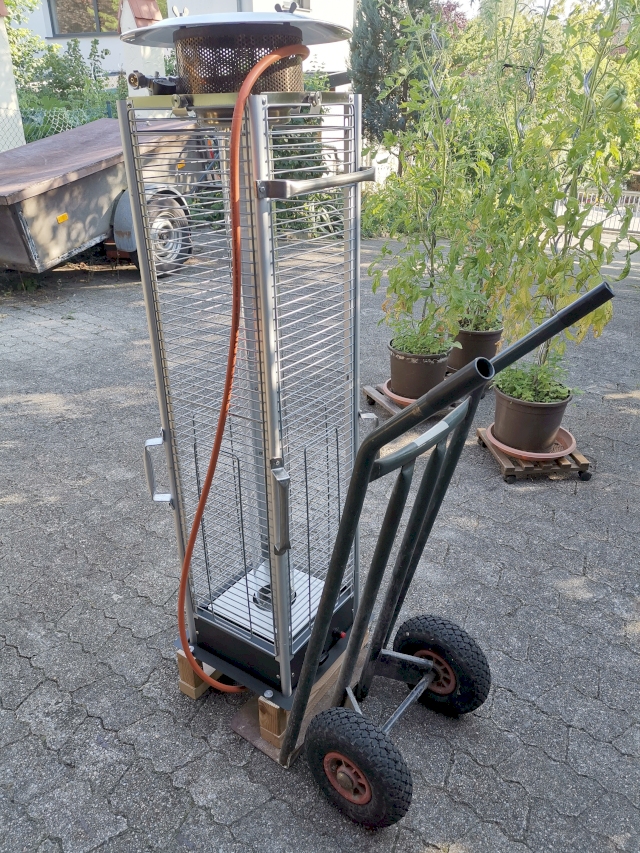

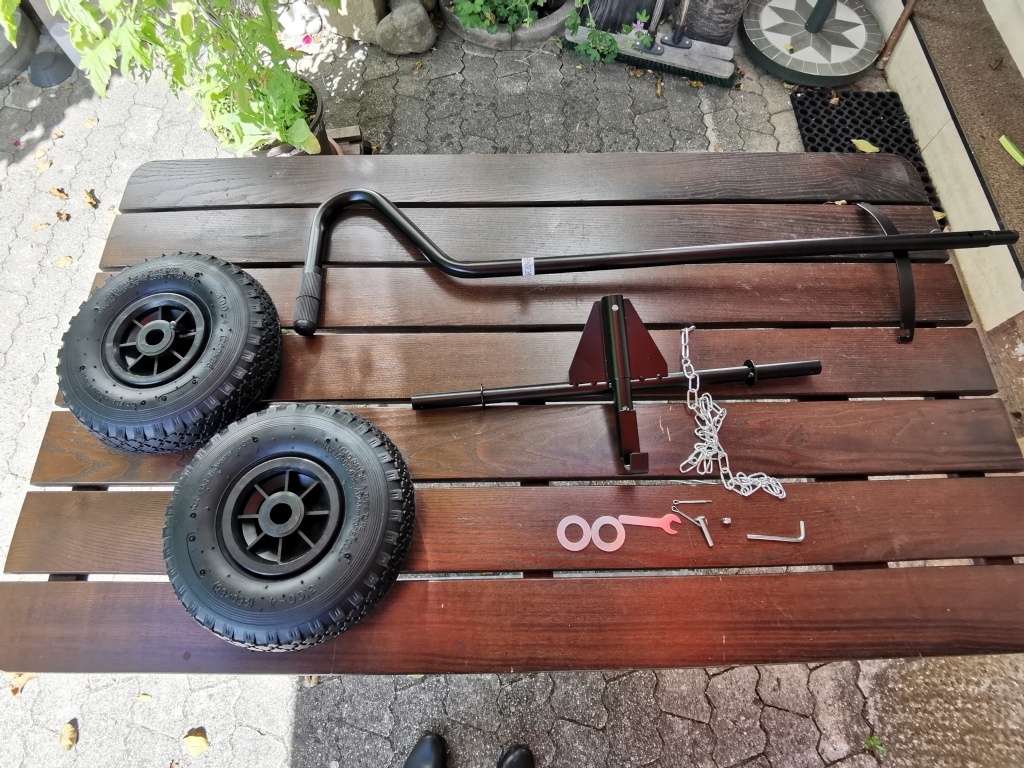

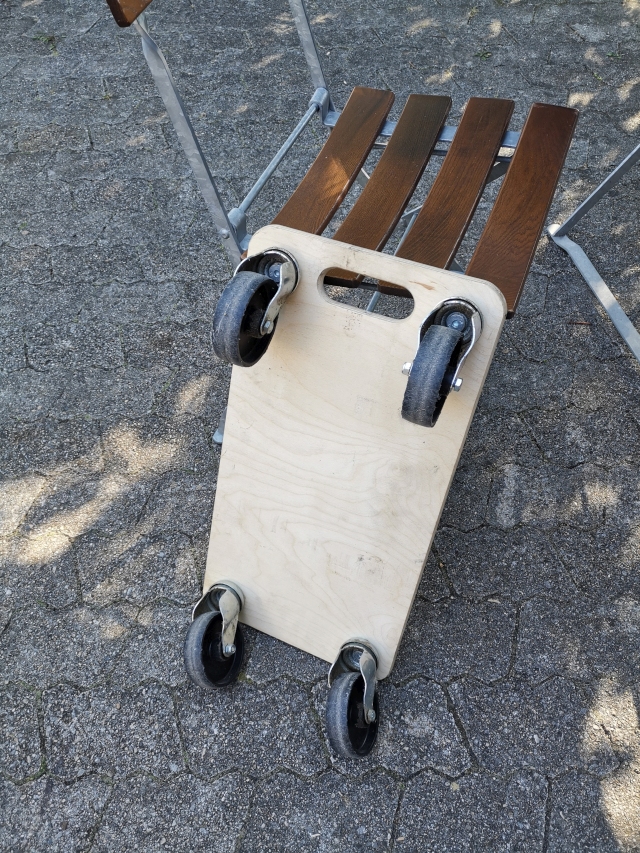

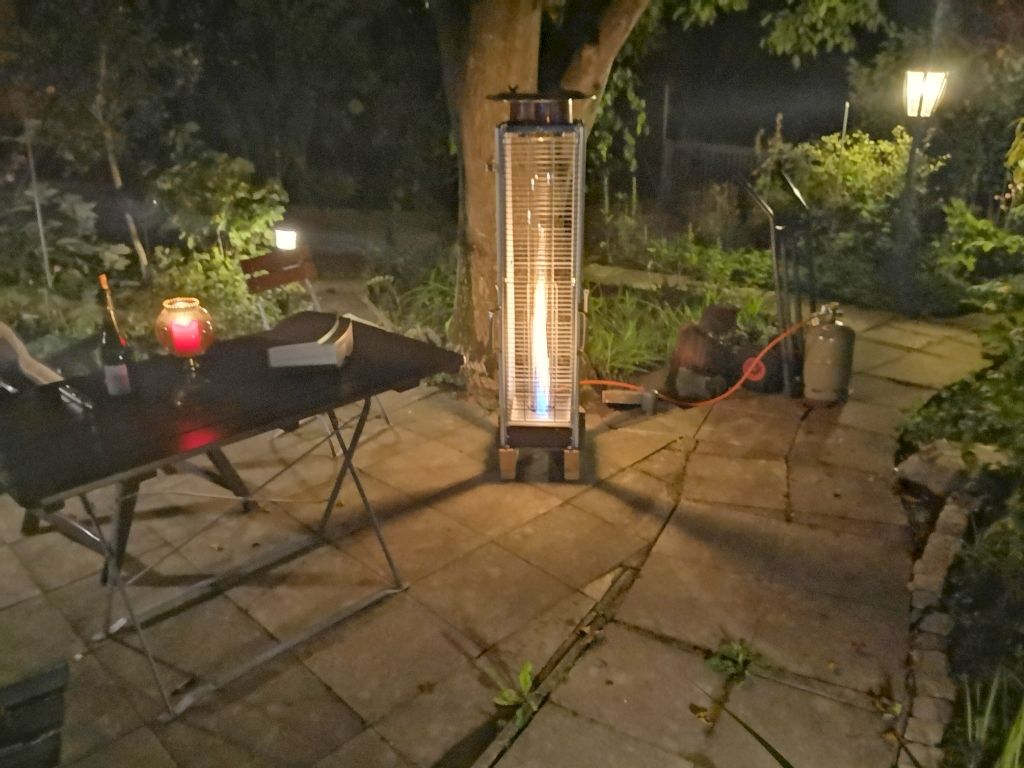

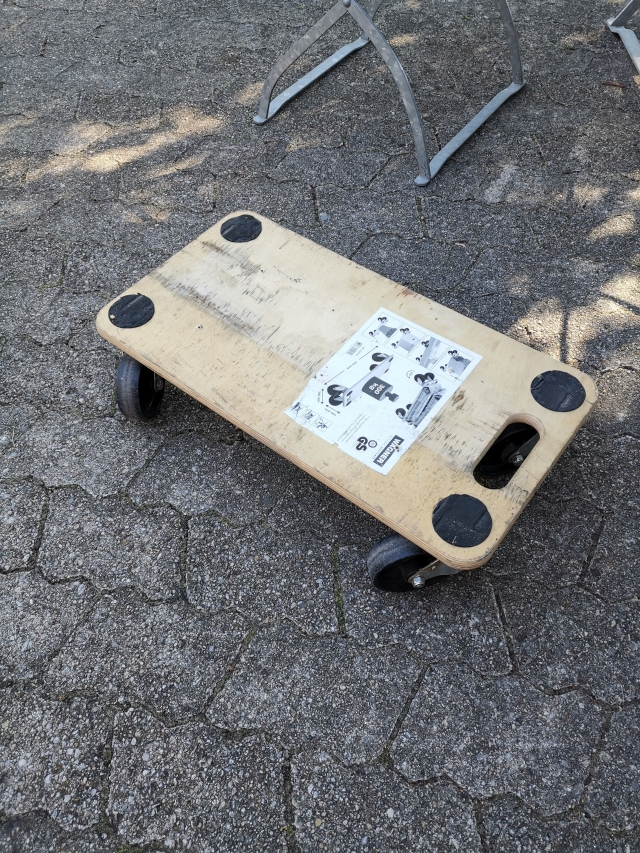

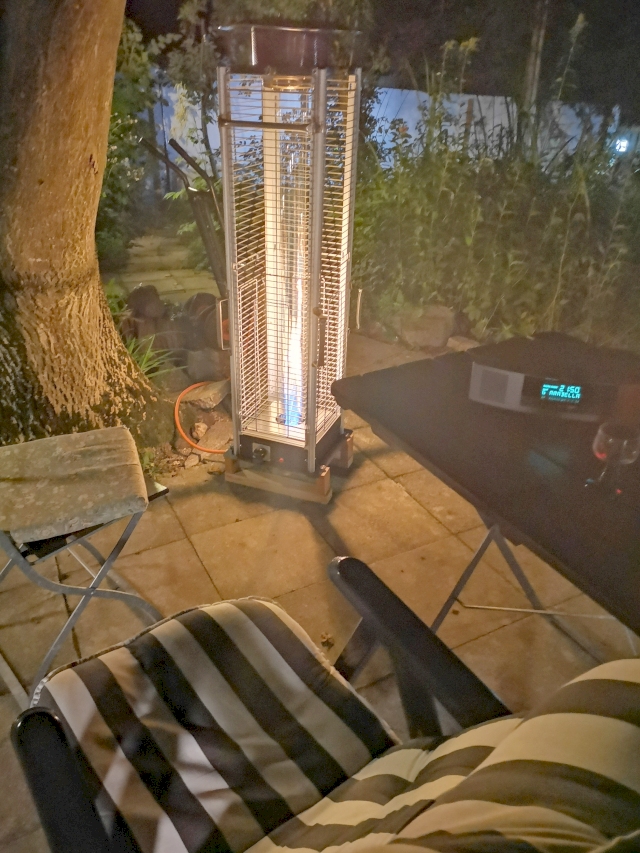

Allerdings ist das ganze unhandlich zu bewegen. Auch der Versuch mit einem Transportwagerl schlug fehl, das Ganze ist nicht kippsicher. Mit der Stechkarre ist es einfacher, wie es sich am 12.08.2020 abends zeigte.

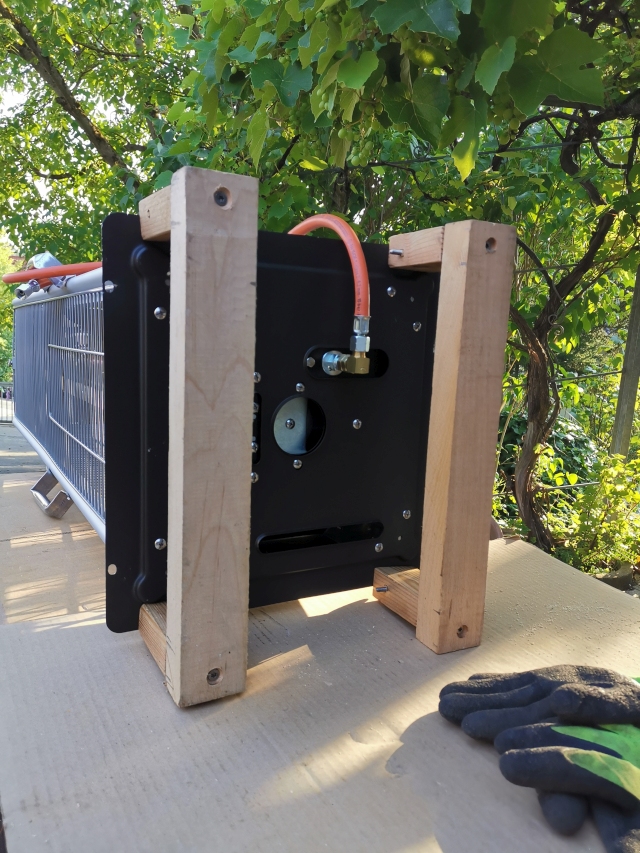

5.3 Unterteil weiter umgebaut: Nun sind die 8 Befestigungen mit den Rändelschrauben gegeben und die Gasleitung ist mit einem Winkelstück angeschlossen und zugentlastet.

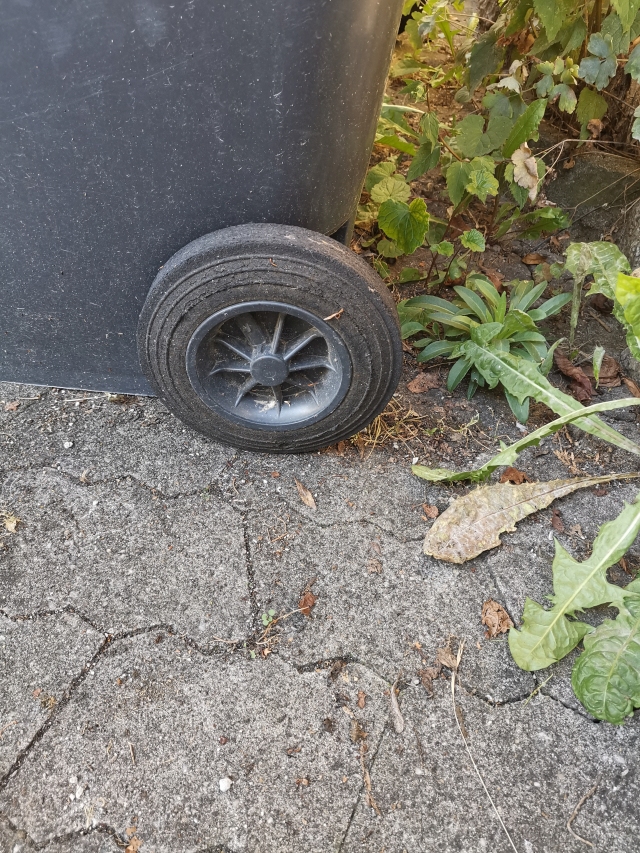

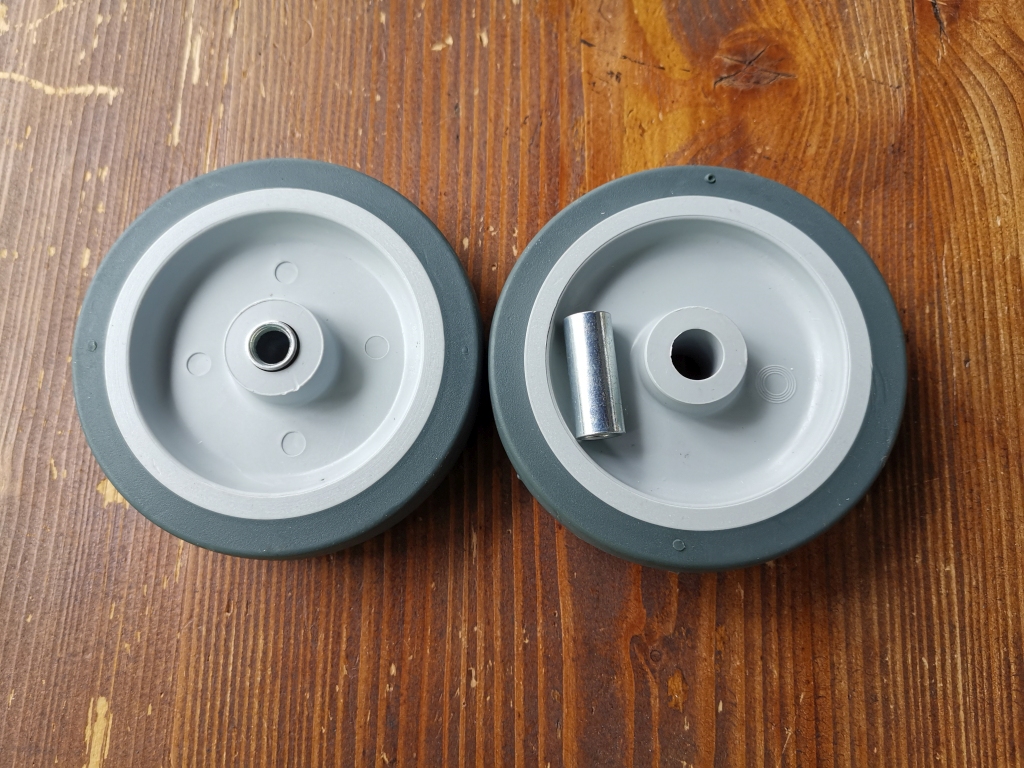

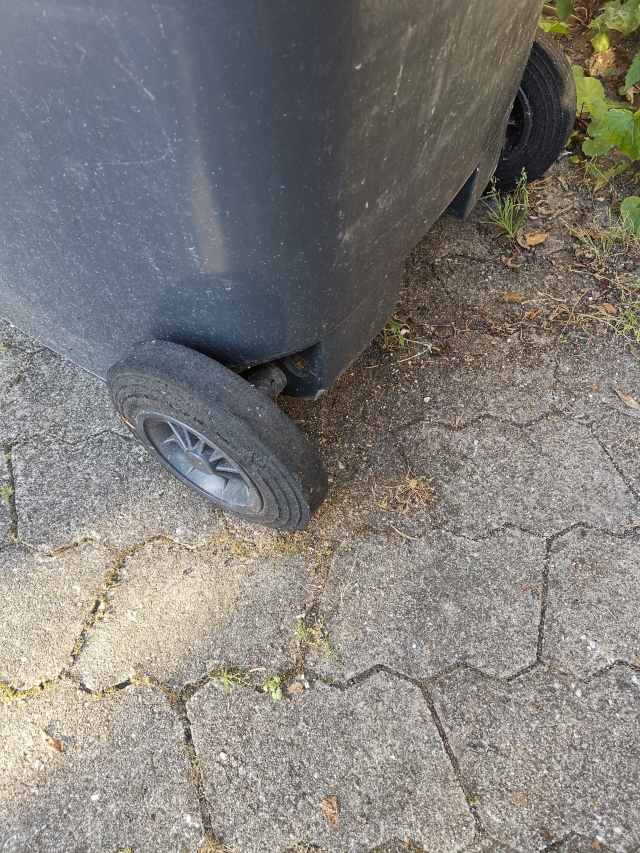

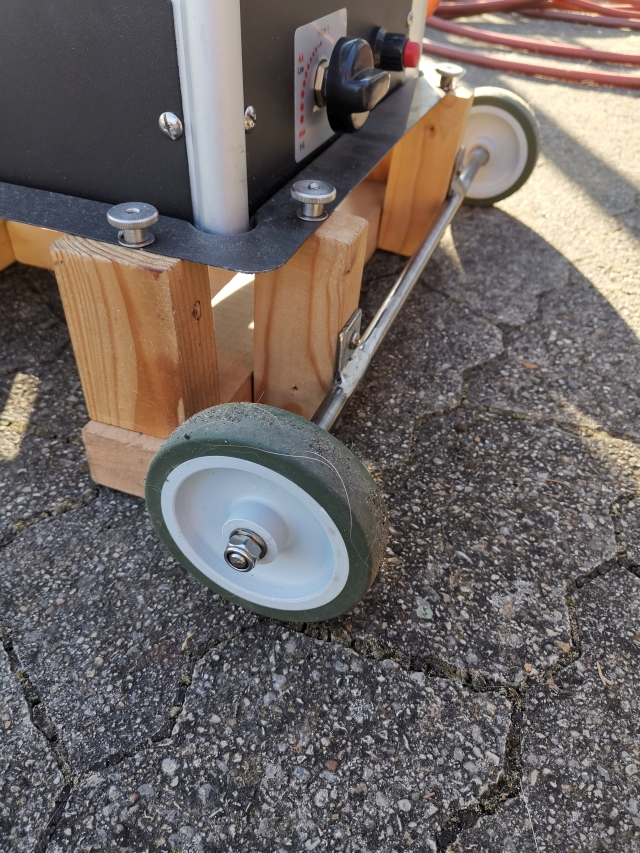

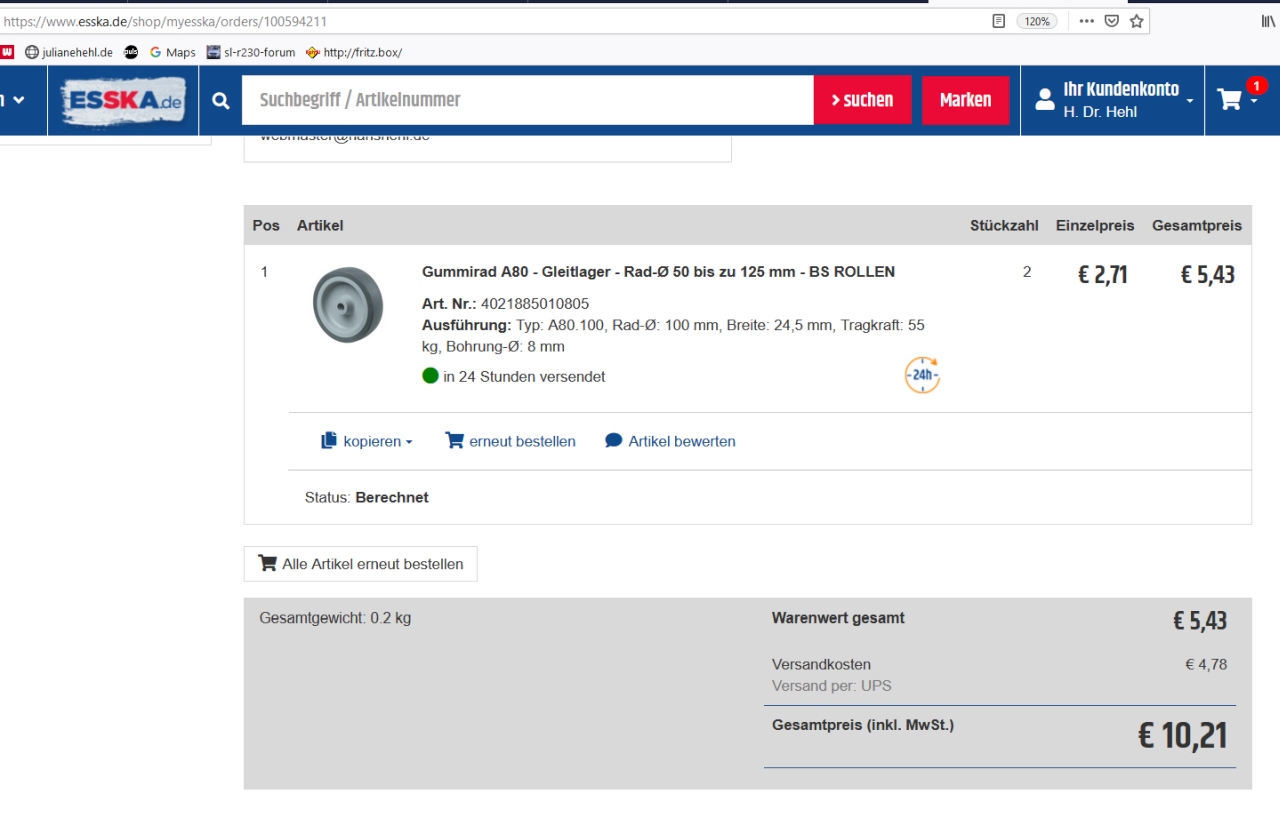

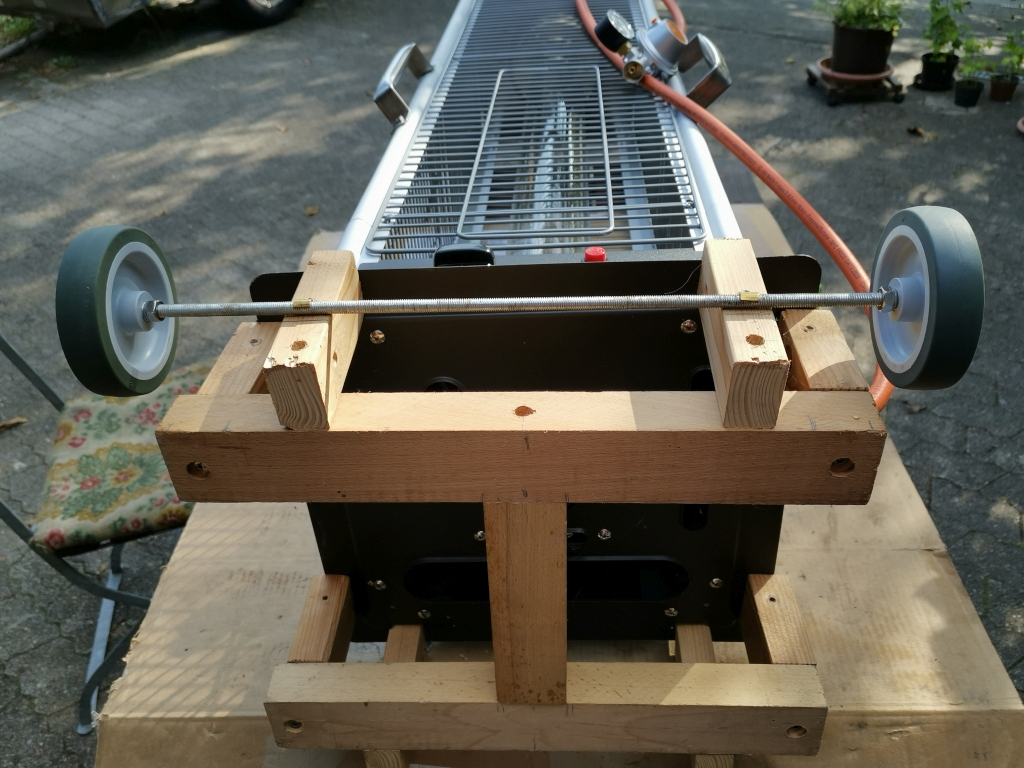

6. Räder am umgebauten Oberteil: Meine Abfalltonnen brachten mich auf die Idee, wie ich Räder am Heizpilz anbringe. Und bei Esska fand ich 2 stabile Gummiräder, 100 mm Durchmesser, 55 kg, Bohrung 80 mm mit Buchse.

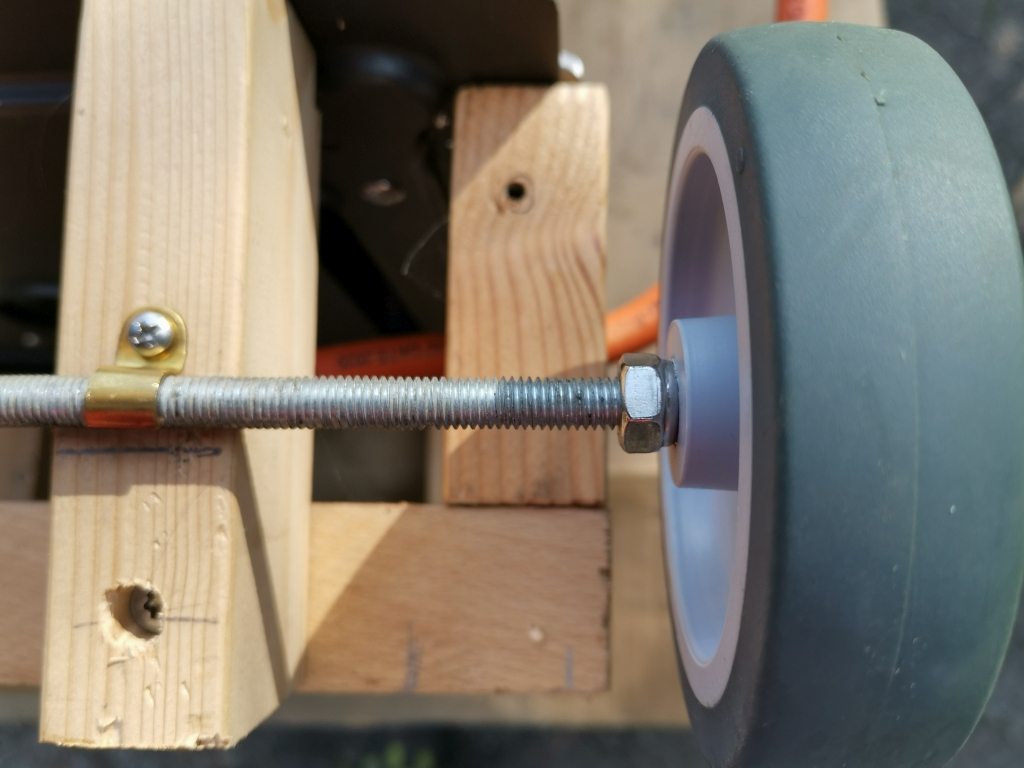

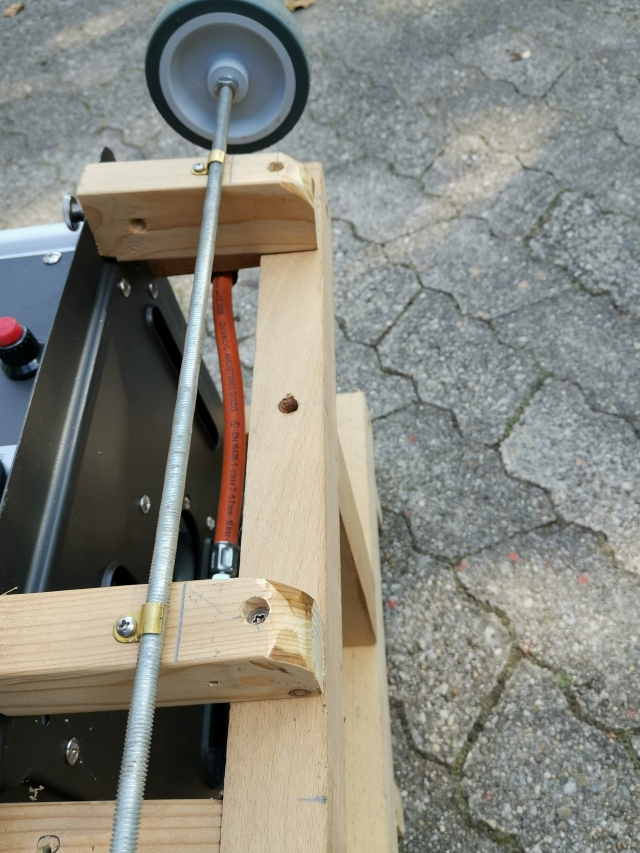

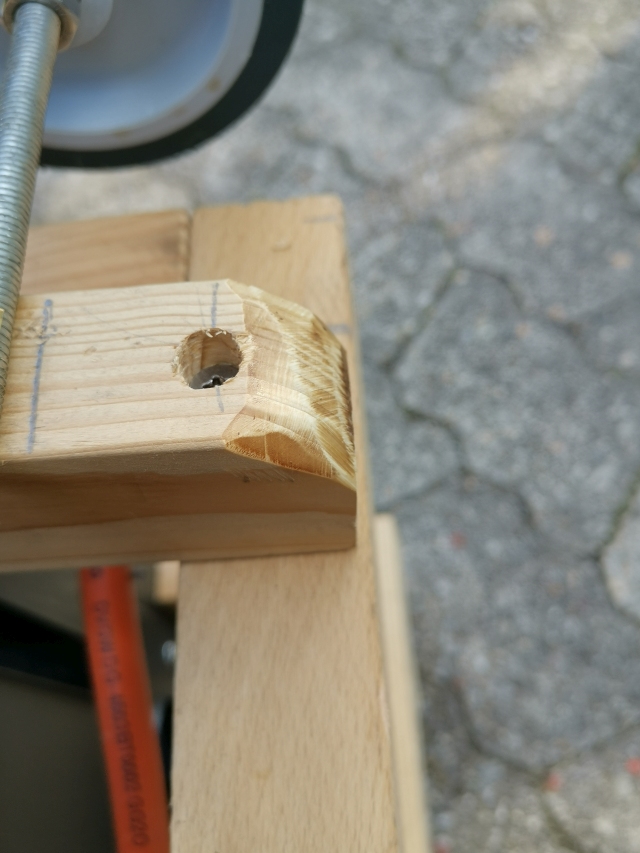

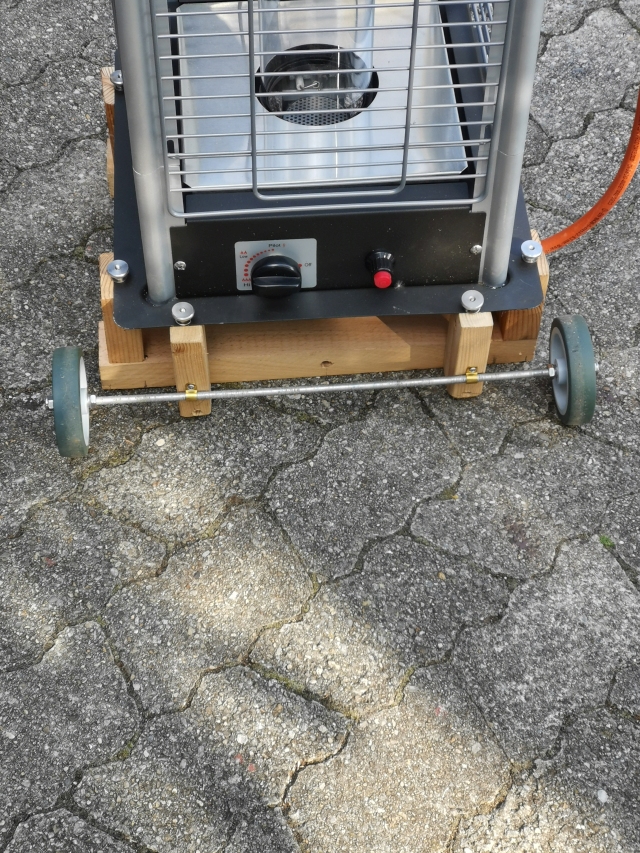

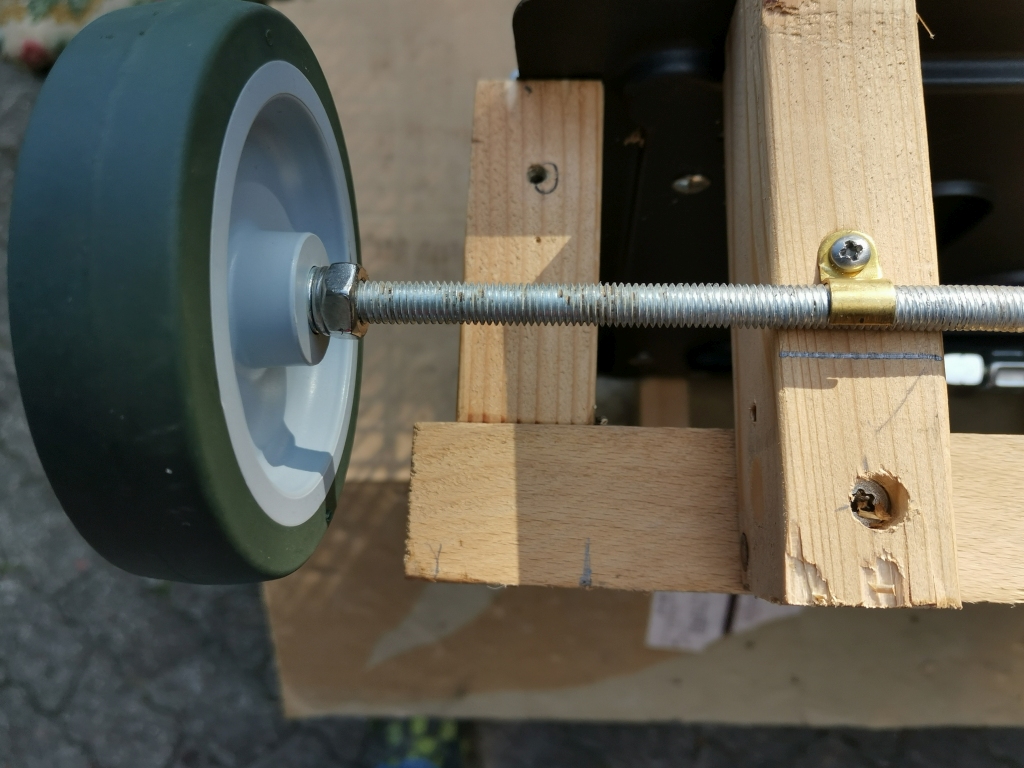

Für den Probeaufbau nahm ich eine M8-Gewindestange und M8-Stoppmuttern. Fazit: Das Oberteil des Heizpilzes läßt sich nun gut fahren. Die zwei unteren Kanten habe ich abgerundet.

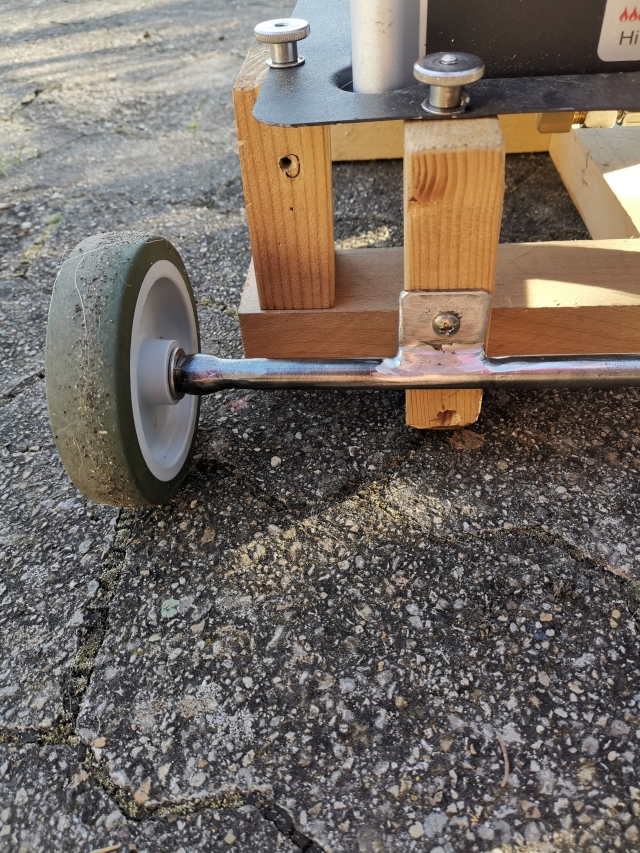

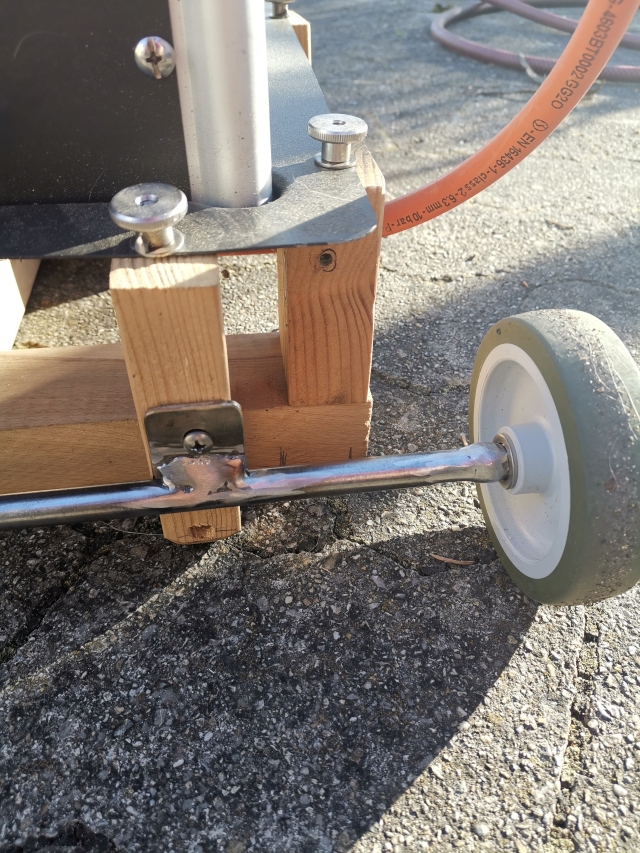

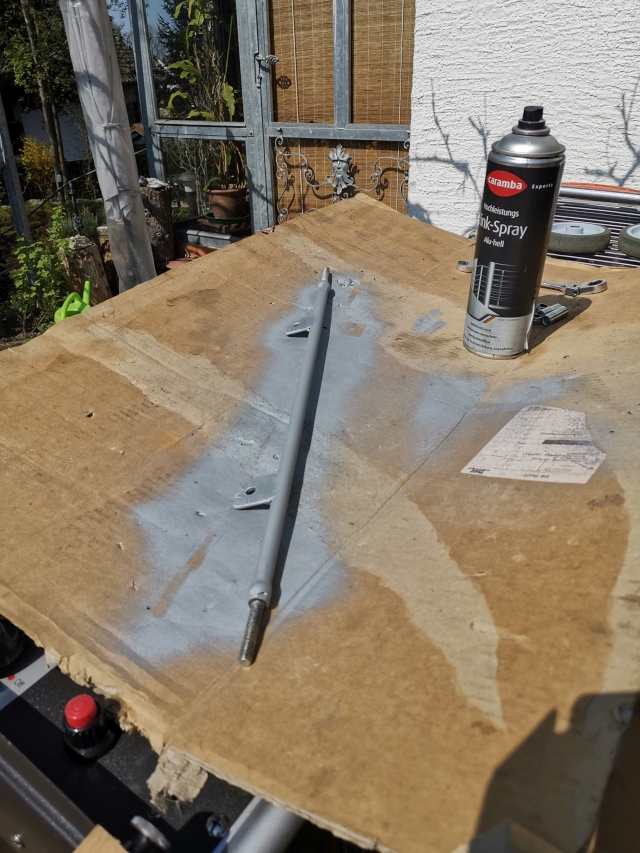

7. Achse massiv 10 mm V2A: Allerdings ist die M8-Stange etwas zu schwach und biegt sich etwas. Sie wurde durch eine 10 mm V2A-Stange ersetzt, an die ich zwei M8-Schrauben mit dem Kopf an die Stangenenden anschweißte.

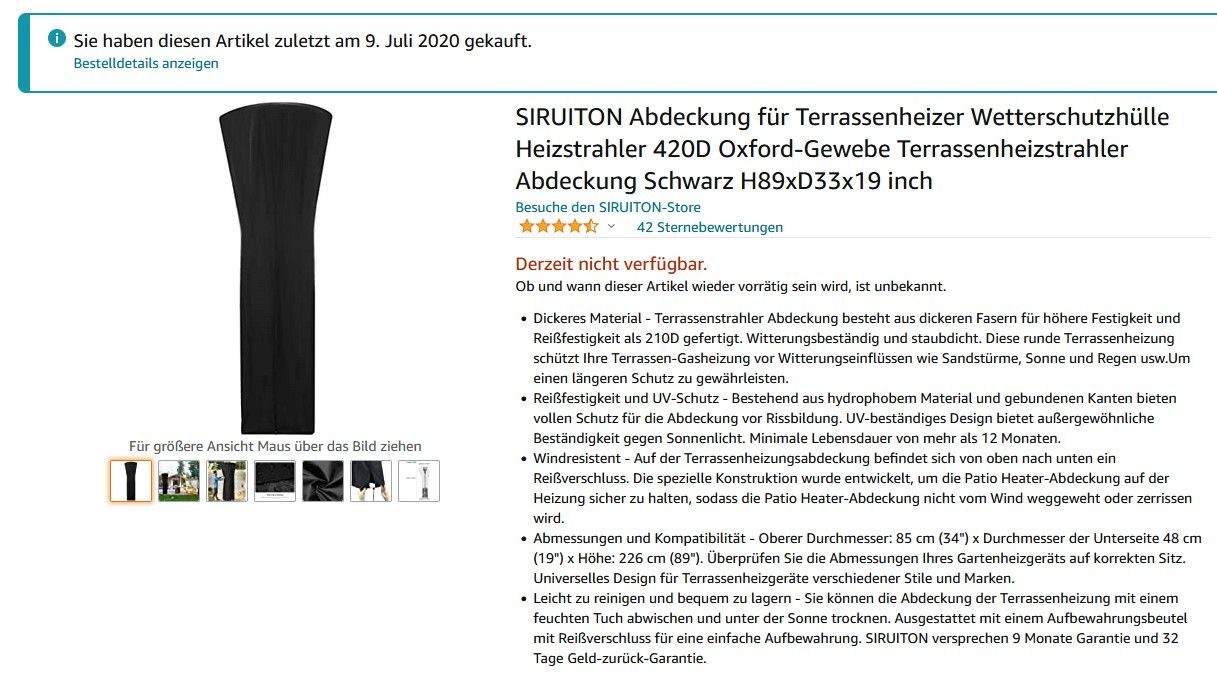

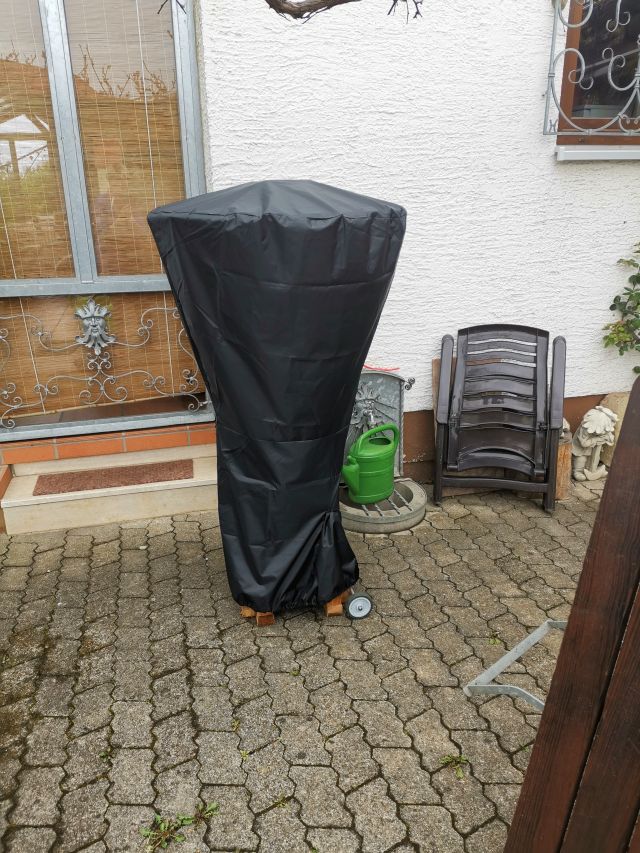

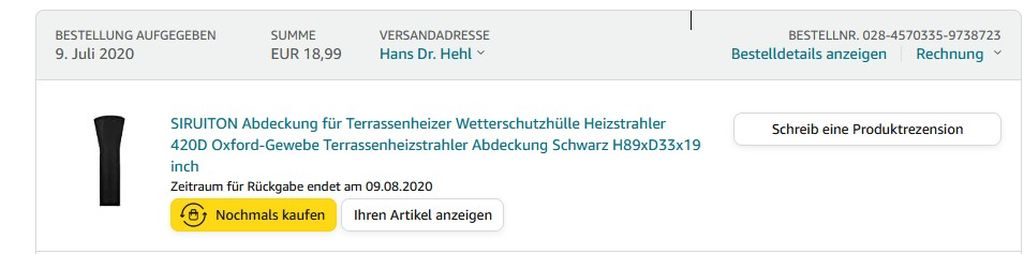

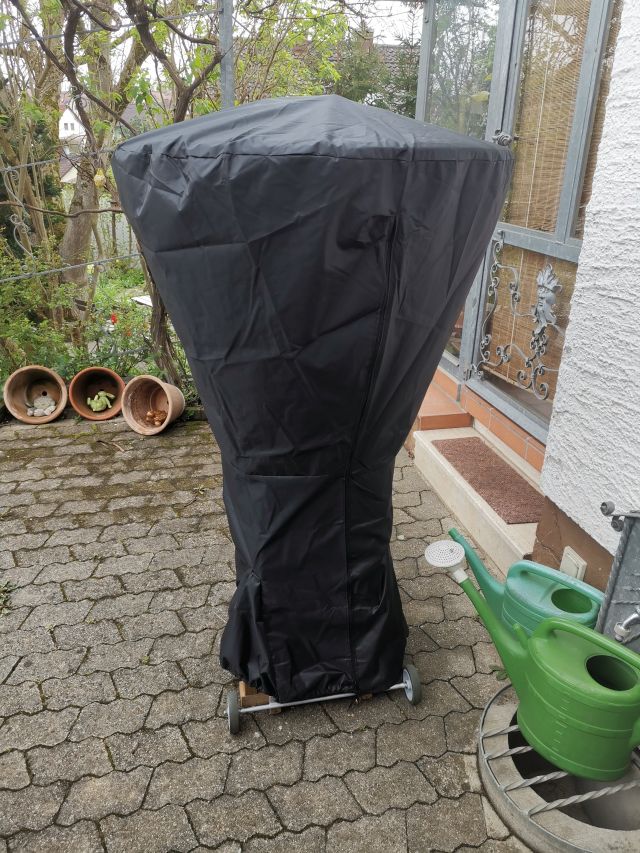

8. Schutzhülle: Am 9.Juli 2020 bestellte ich mir bei Amazon die Schutzhülle der Fa. Siruiton für 18,99 EUR. Diese musste ich also auch unten kürzen. Erst im April 2022 kürzten Anne und ich den Schutz und nähten unten noch zwei Zwickel aus dem Reststoff ein.

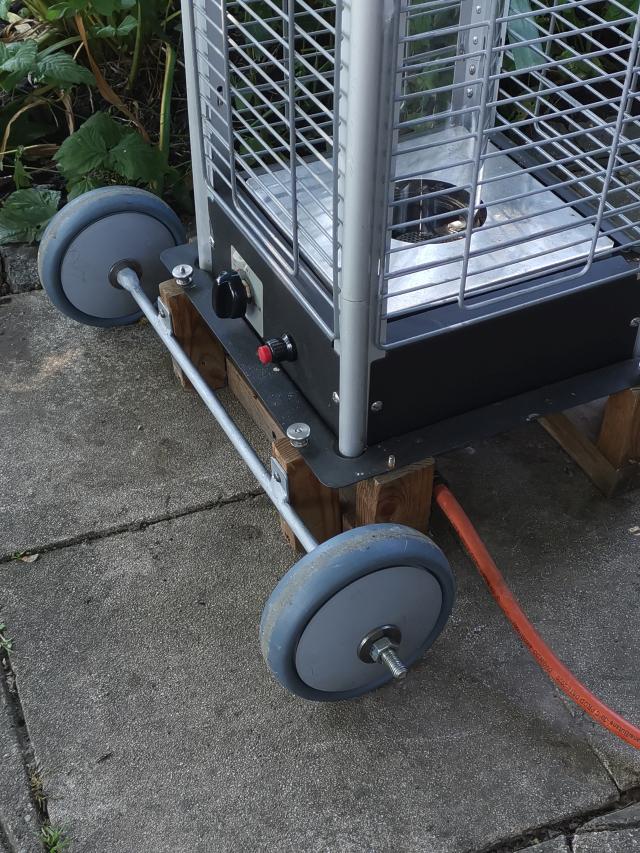

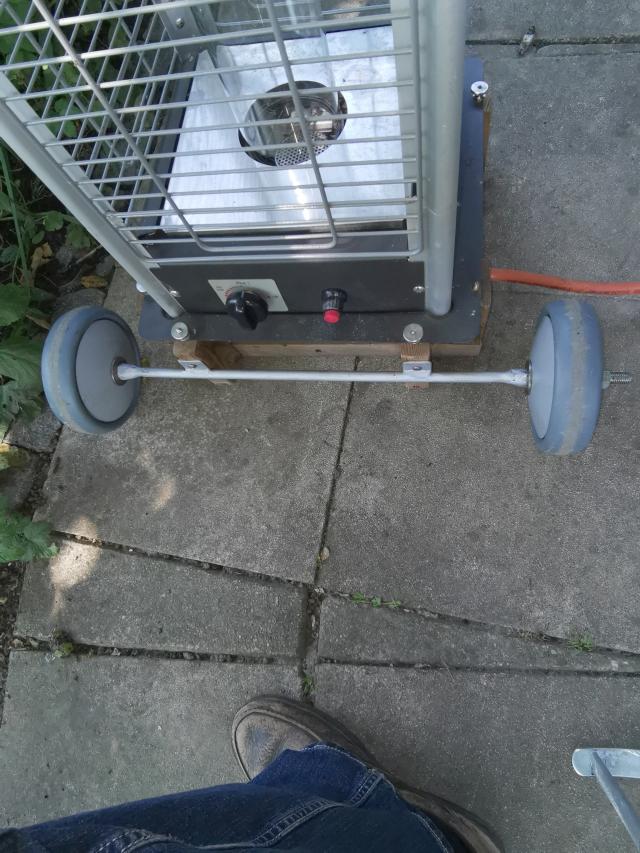

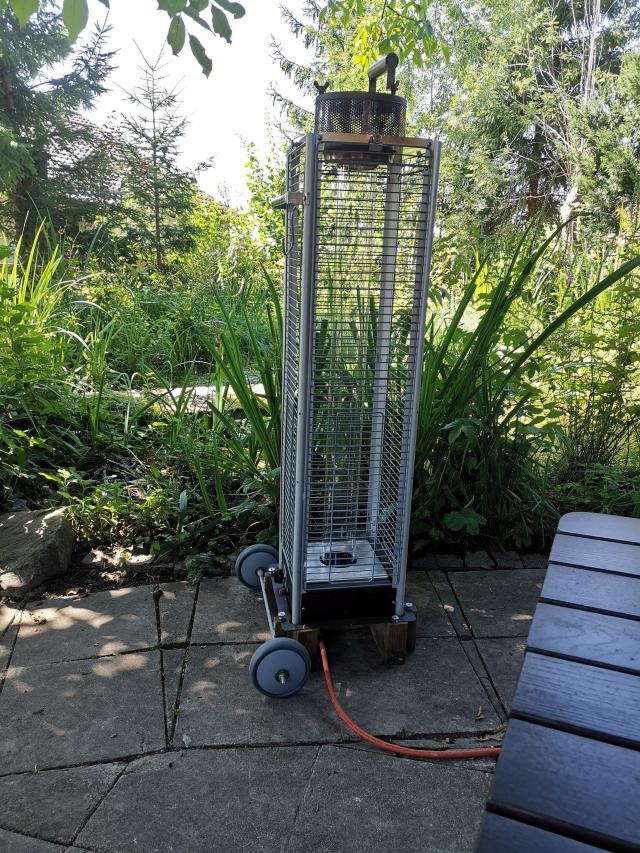

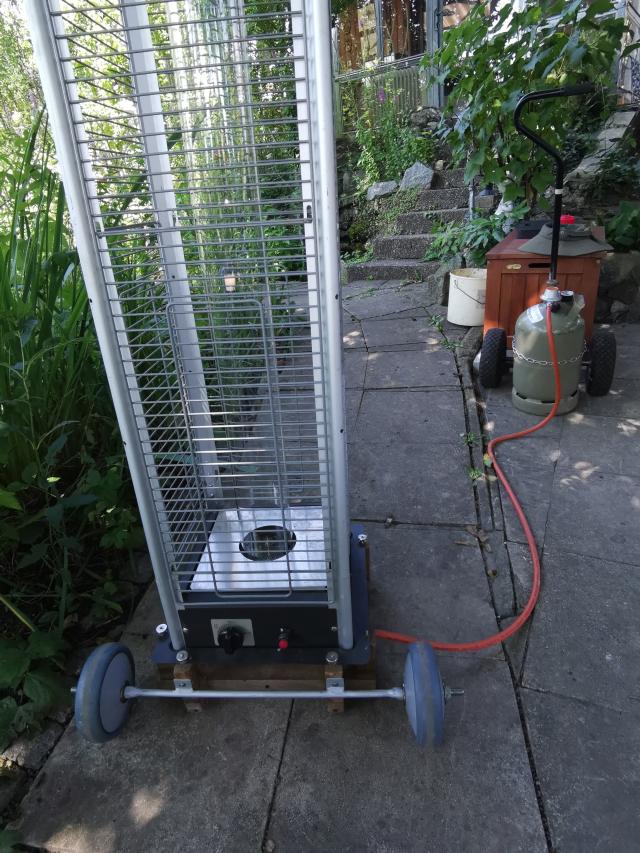

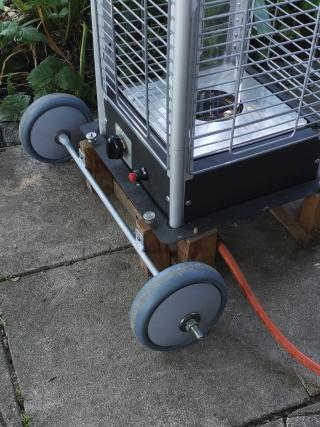

9. Größere Räder: Am 09.08.2025 baute ich am Nachmittag die größeren Räder an, die ich vor einiger Zeit bei ESSKA schon gekauft hatte. Die Gewindebolzen an der Achse wurden durch die größeren M12-Schrauben ersetzt (alte abtrennen, neue Schrauben wieder mit dem Kopf anschweißen.

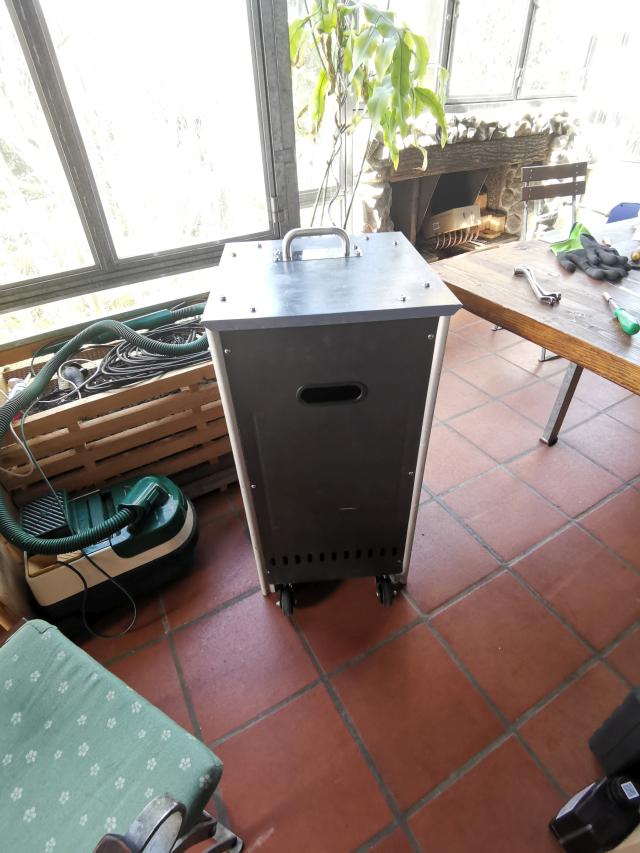

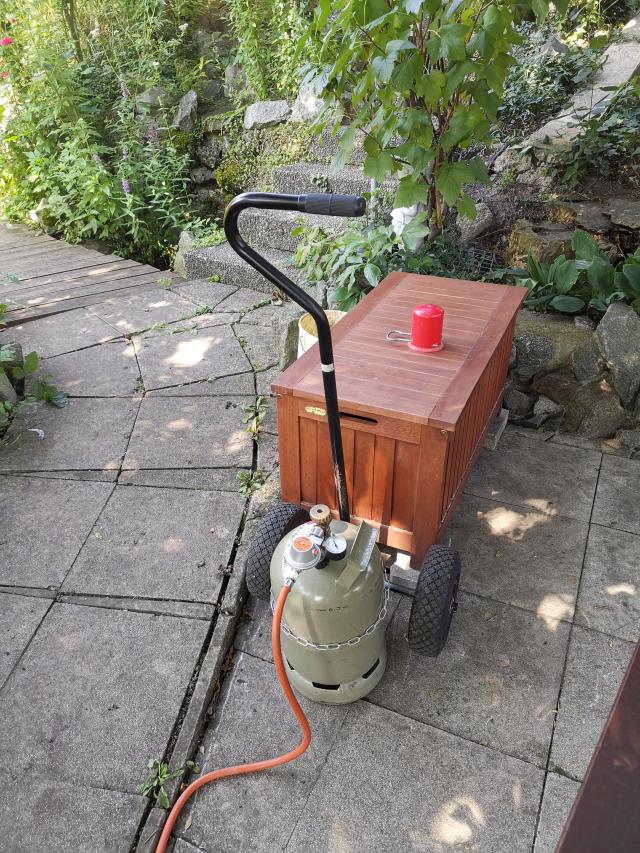

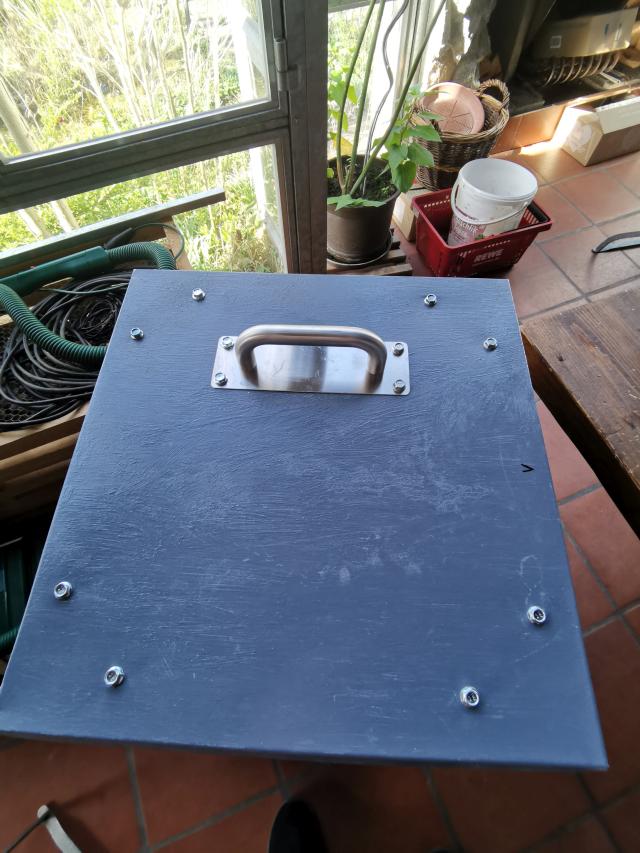

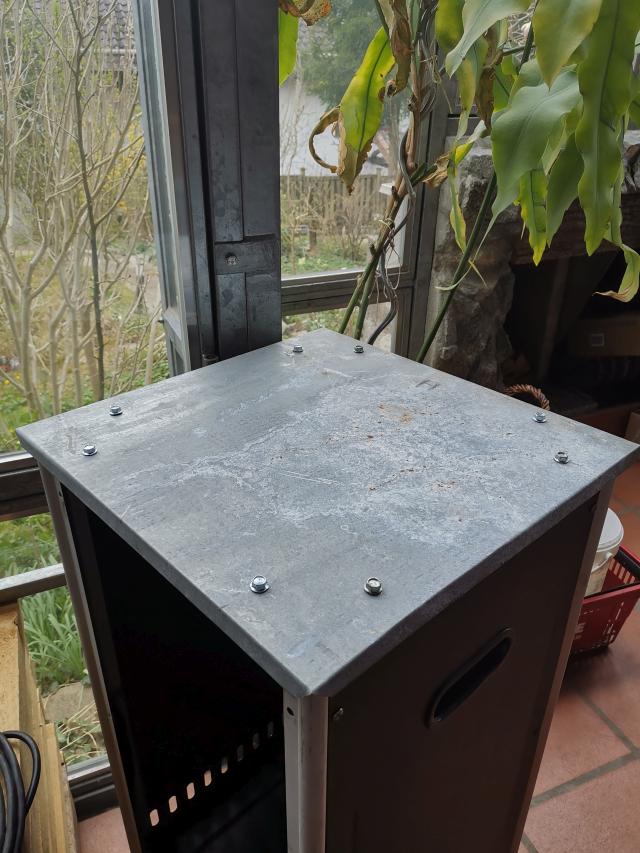

10. Untergestell neu aufgebaut.l: Am 20.08.2025 suchte ich die Teile des zerlegten Untergestells im Schuppen und baute es wieder zusammen. Eine Dachabdeckung musste ich neu bauen. Nun steht die Gasflasche in einem "Häuschen".
