1. Allgemein: Scheibenbremse hinten:
1a. G270CDI: Ausbau Scheibenbremse hinten:
1b. Teileliste G270CDI:
1. Allgemein: Scheibenbremse hinten:

Nach Wegfall der militärischen Forderung, den G mit Anhänger am Berg mit der Handbremse halten zu können,
bekam der G hinten Scheibenbremsen. Die Feststellbremse besitzt nun zwei zusätzliche, kleine Bremsbacken.
Die Bremse wurde auch vereinfacht, so besitzt sie nur noch einen Bremskolben auf der Innenseite.

Nachteilig sind nun aber die geringere Bremswirkung der Handbremse und das Rostproblem. Beim ersten
Kundendienst nach 20.000 km (Assyst A) werden die Bremstrommeln nicht abgenommen, das wäre aber unbedingt
notwendig, wie die Bilder zeigen. Wer fährt denn immer wieder ein Stückchen mit angezogener Handbremse bei
lautem Gepiepse und rotem Warndisplay ;) ?

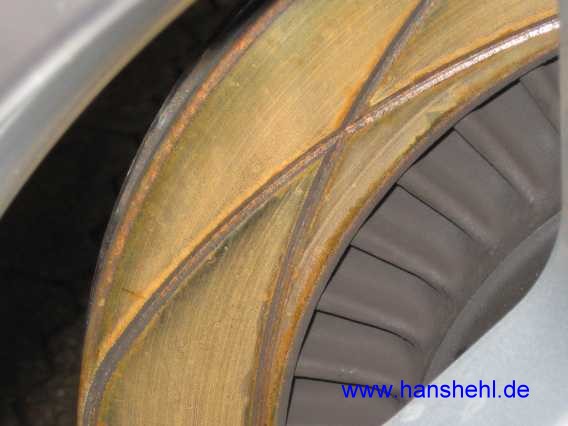

Scheibenrost:

Wäscht man den G ohne anschließend zu fahren, so zeigen die Bremsscheiben schon nach einigen Stunden
erheblichen Flugrost. Man sollte also die Scheiben nach dem Waschen trocken bremsen. Steht dann das Auto
einige Tage, können schon Rostnarben in der Bremsscheibe entstehen (Bild: G55AMG).
Bremse
1a. Ausbau: Scheibenbremse hinten G270CDI: top

Die hintere Bremsscheibe vom G270CDI ist übrigens auch im Sprinter (gleiche Nummer) A9024230412 ab HA R 119849 inkl.) verbaut.

Bremse Bremsscheibe Bremse Bremse Feststellbremse Bremsenkolben

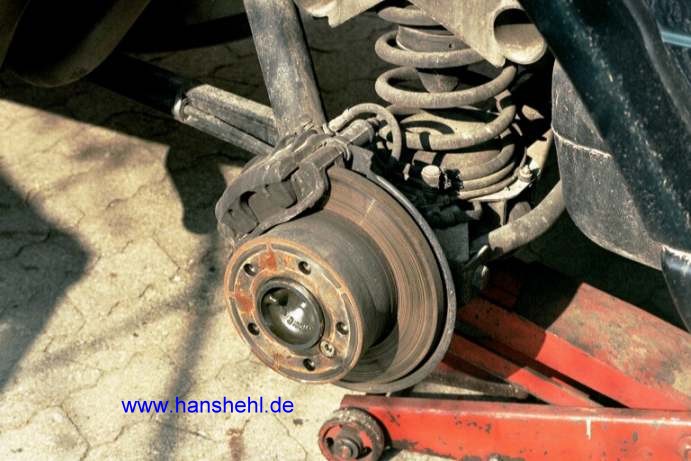

G270CDI: Hinterachs-
Bremse
nach 20.000km

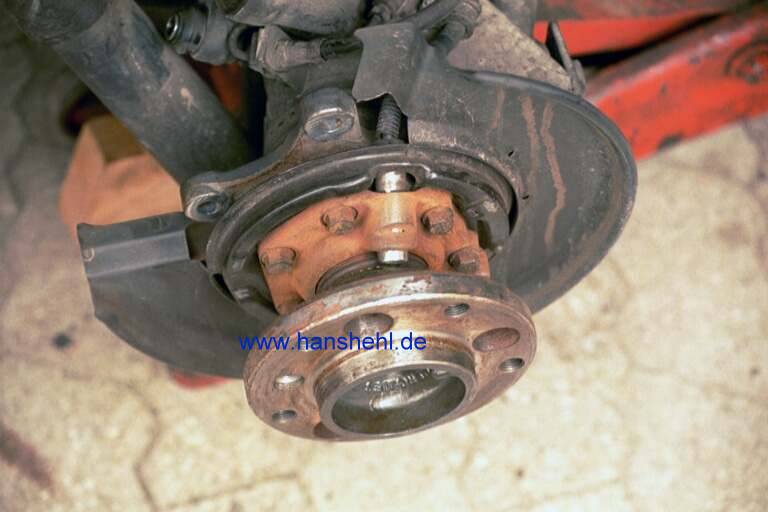

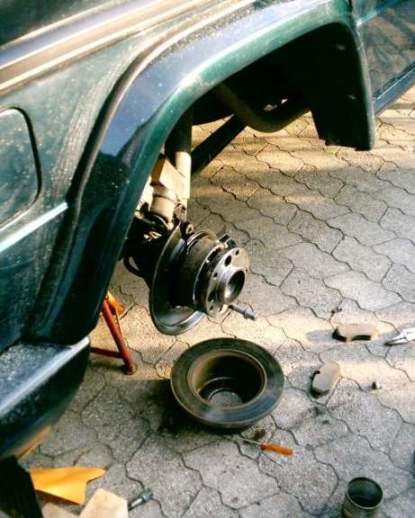

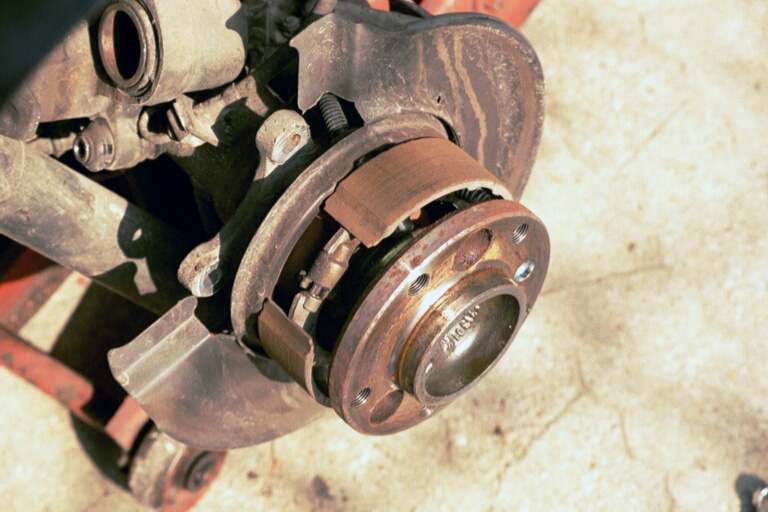

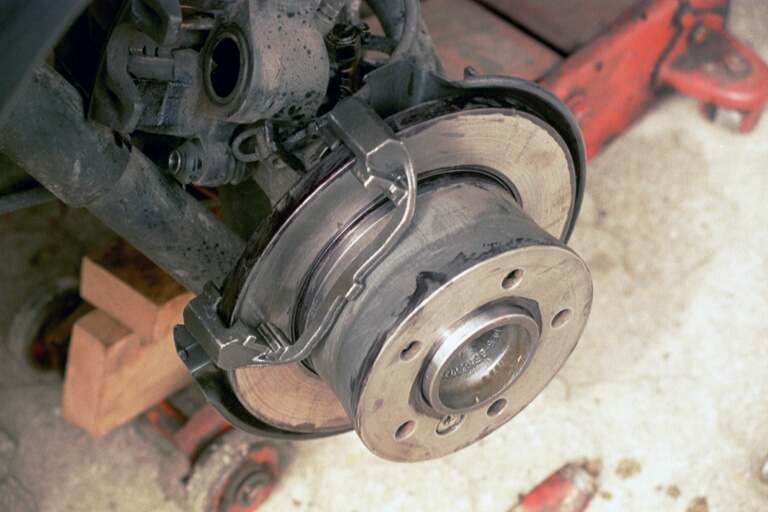

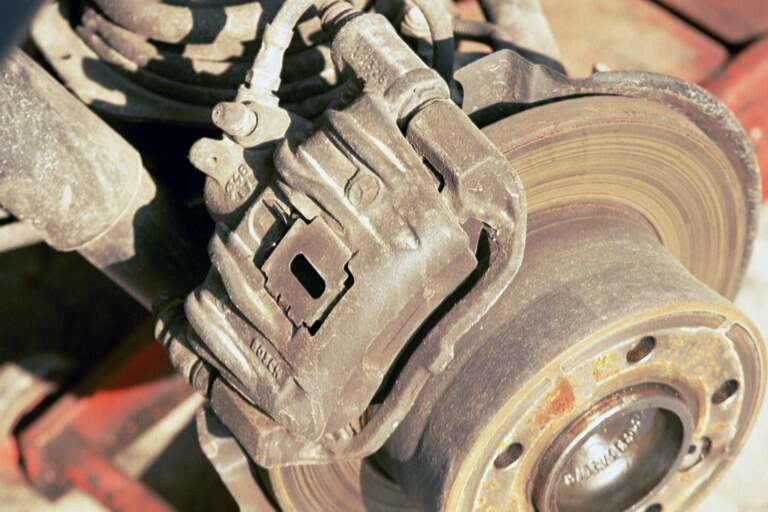

angerostete Bremsscheibe Faustsattel weg Bremsbacken Feststellbremse Bremskolben zurück drücken
Werkzeug:

Bei der Hinterachsbremse wird ein 18er Schlüssel für die Faustsattelschrauben benötigt. Die hintere
Bremsscheibe ist mit einer Torx-50-Schraube zentriert (Torx 50-Steckeinsatz).

Wichtig ist das Einbauwerkzeug W112589096100. für die Andrückfedern der Bremsbacken der Feststellbremse
(wie beim 300SE). Praktisch ist auch ein Sonderwerkzeug W116589016200 zum Aushängen der Rückzugfedern.
Nur an der rechten Bremse ist am inneren Bremsklotz ein Belagfühler eingebaut.

Zum Zurückdrücken des Bremskolben verwende ich ein selbst gebautes Werkzeug.
Schraube Einbauwerkzeug Bremsbacken Bremsbacken Teilesatz Bremse Bremse
Schraube für
Bremsscheibe

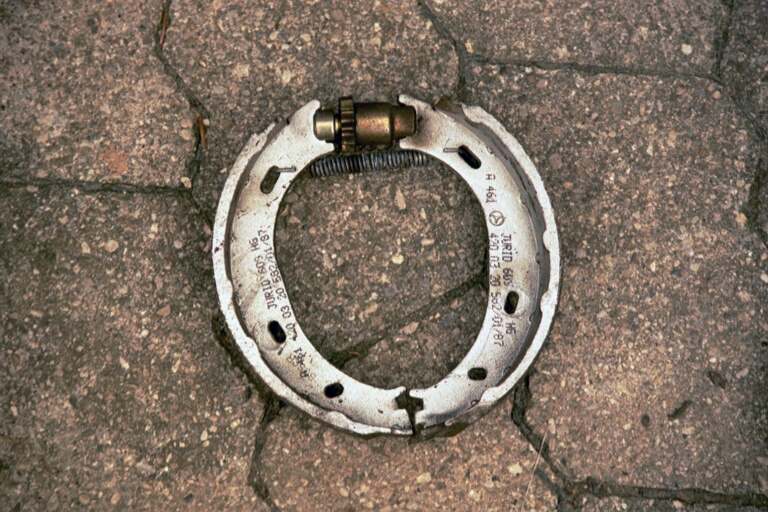

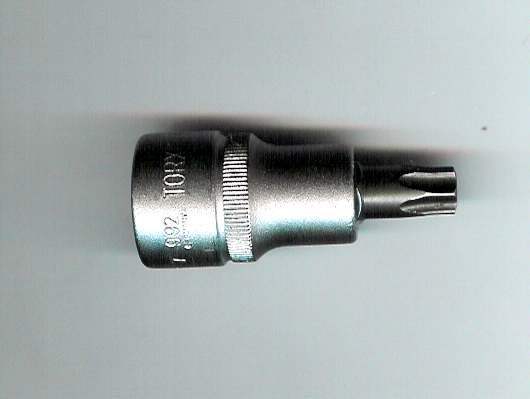

Torx-Einsatz 50 Bremsbacken
Feststellbremse

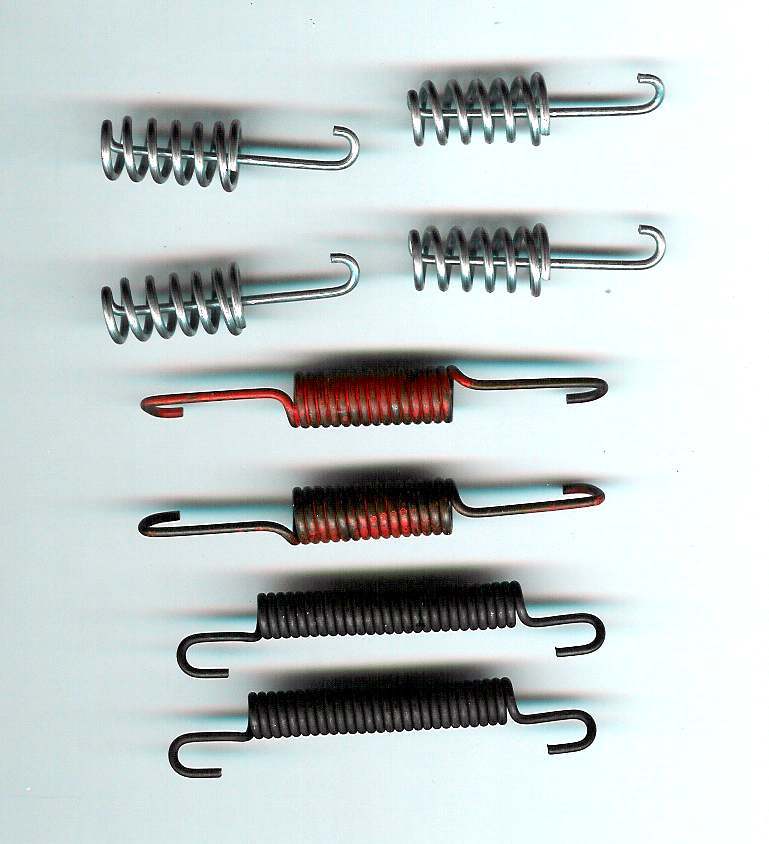

Bremsbacken mit Stellschraube Teilesatz für
Feststellbremse

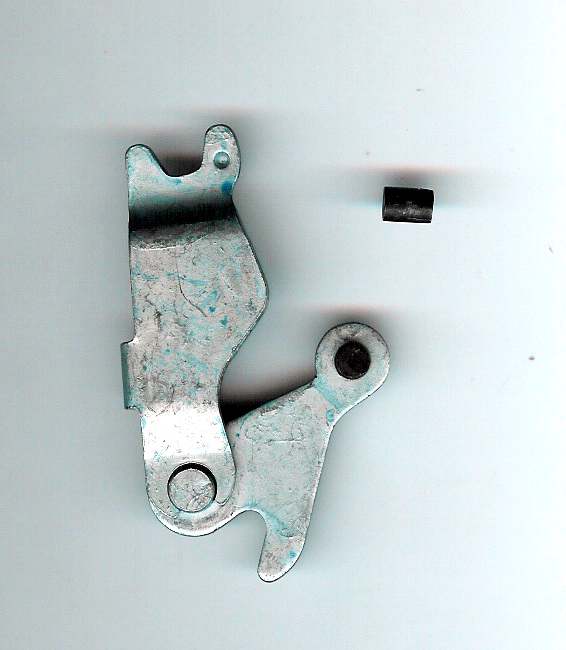

Lasche/Spreizschloss
mit Bolzen

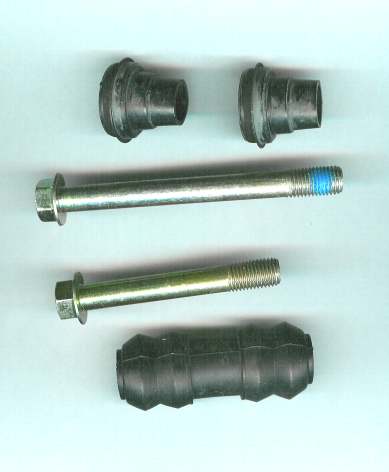

Reparatursatz A0009904010

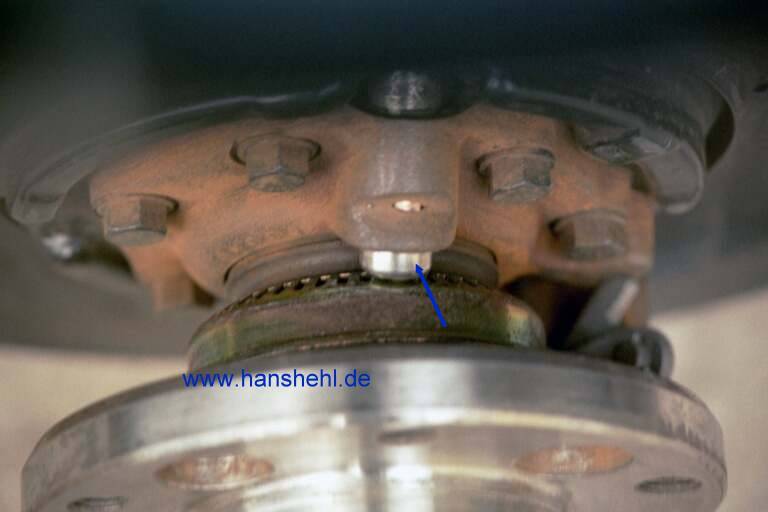

Einbauwerkzeug Einbauwerkzeug Einbauwerkzeug ABS-Fühler ABS-Fühler

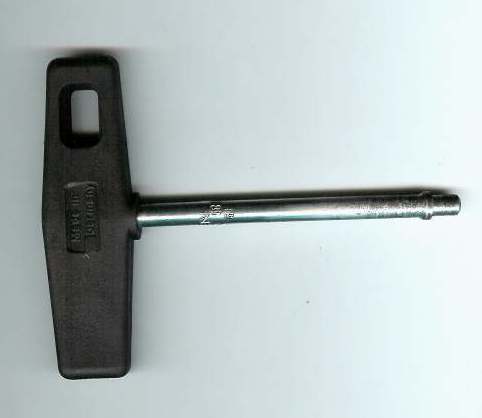

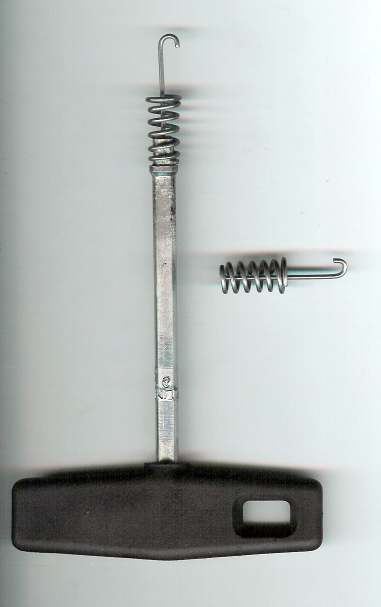

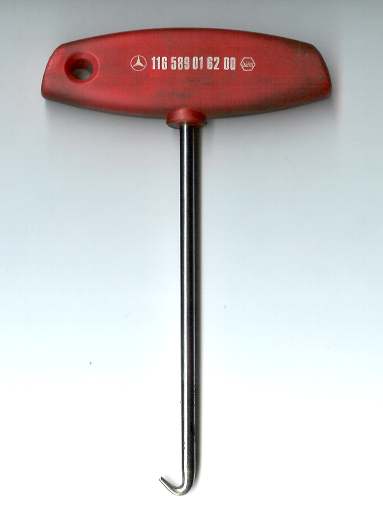

Einbauwerkzeug W112589096100 Sonderwerkzeug
W116589016200
ABS-Fühler ABS-Fühler
Die Teile werden mit einer Drahtbürste entrostet und die Bremsscheibe innen mit Brunox-Rostumwandler
konserviert. Die Bilder der Bremsscheibe vor dem Ausbau und nach der Entrostung sind eindrucksvoll.

Die an der Nabe festgerostete Bremsscheibe kann mit einem Bremscheibenabzieher gelöst werden.

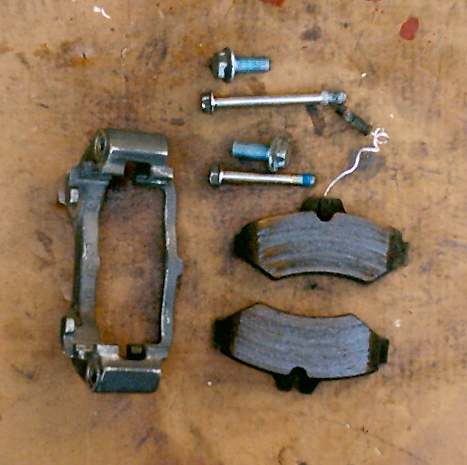

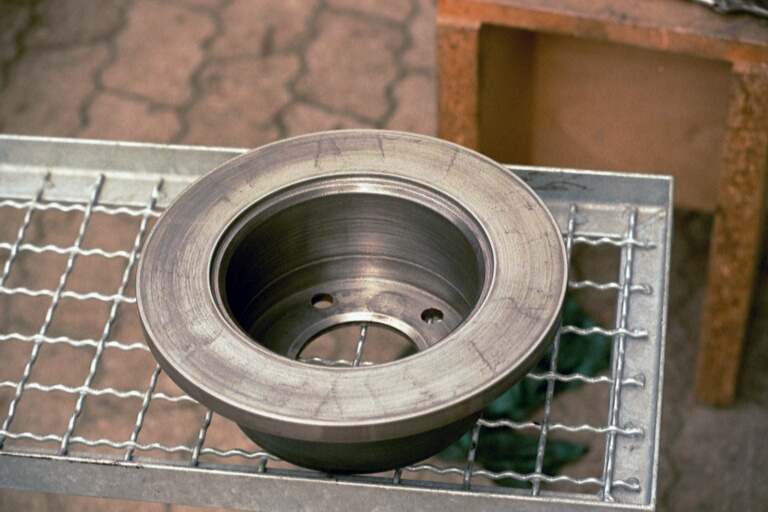

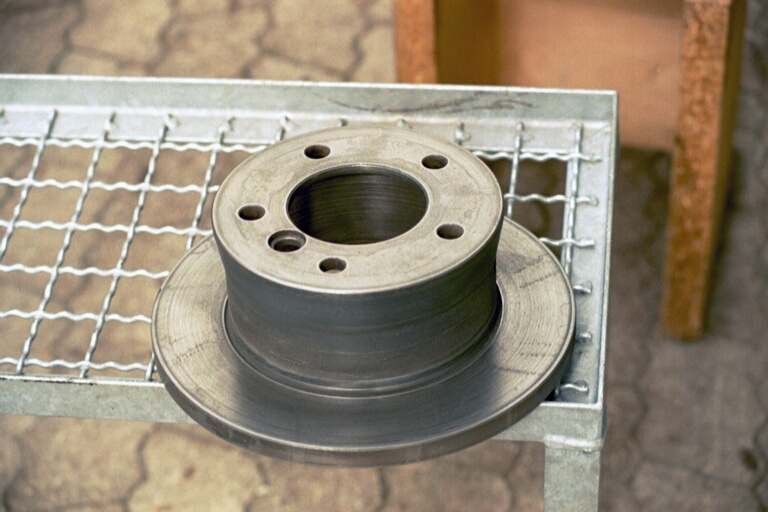

Bremsklötze hinten Bremsscheibe Bremsscheibe Bremsscheibe konserviert Bremsscheibe Bremsscheibe

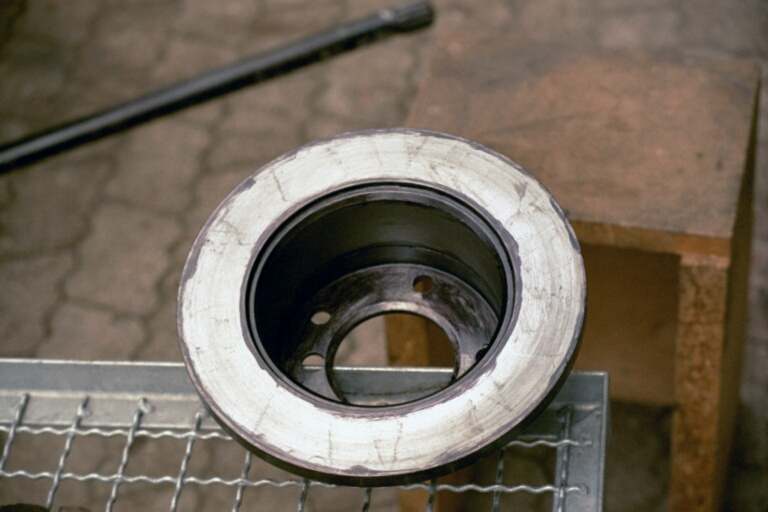

Bremsklötze hinten Bremsscheibe entrostet Bremsscheibe Bremsscheibe konserviert Bremsklötze fehlen noch Bremse überholt
1b. Teileliste G270CDI: Bremse hinten: top

Der VDH hat die Preisliste vom 1.1.2019 online gestellt. Man findet auch die Preise der
Werkzeuge (W-Nummer), die in Webparts nicht enthalten sind.

Schraube Bremssattel an Achse: N 910105012007
G270CDI: Schraubensatz: A 0009904010
Schraube Bremsscheibe (M12) A0019900914
G270CDI: Bremsbacken für Feststellbremse: A0034203420
Verschleißanzeige: Geber hinten: A9015400017
Lasche/Spreizschloss: A2014200589
Bolzen: A1084270074
