Anschluss Klemme 61 Masse-Anschluss Mittelkonsole Relais Sicherung
Beim Typ 463 gibt es ab 2000 bei den neueren Modellen die heizbare Windschutzscheibe als Sonderausstattung Code F49 ab Werk, nicht aber für das Cabriolet (G400CDI, G320, G500). Eine Beschreibung ist im Tipp "Windschutzscheibe heizbar" enthalten.

Eine heizbare Windschutzscheibe wurde von Th. Grevel nachträglich in seinen GE300, Baujahr 1/96 eingebaut, nachfolgend sein Bericht (mit freundlicher Unterstützung der Fa. Kratzmeier Karosserie und Lack, DC München und dem 4x4 Forum).

1. Ausbau der alten Scheibe: top

Je nachdem, ob die alte Scheibe noch gebraucht wird oder nicht, sollte man diese mit der notwendigen Sorgfalt (oder mit den Füssen im Fahrzeug liegend) ausbauen. Der Gummi ist leicht vom Rahmen abzuziehen. Es empfiehlt sich den Rahmen zu entrosten und gegen weitere Korrosion zu behandeln. Einschlägige Mittel gibt es genug, viele Tipps dazu sind hier. Eine neue Scheibendichtung ist empfehlenswert.

2.Bestellung der Teile: top

Benötigt werden folgende Teile lt. Ersatzteilkatalog DC: veraltete Preise 2006:

Bild-Nr.: 029 - A4635403810 - 142,13 Euro inkl. MwSt. - Leitungssatz
Bild-Nr.: 035 - A4636700101 - 649,60 Euro inkl. MwSt. - heizb. Windschutzscheibe, klar VG - oder
Bild-Nr.: 035 - A4636700501 - 649,60 Euro inkl. MwSt. - WSS, heizb., Wärmed.
Bild-Nr.: 005 - A1298207410 - 14,91 Euro inkl. MwSt. - Schalter
Bild-Nr.: 011 - A1078200010 - 55,47 Euro inkl. MwSt. - Relais
Bild-Nr.: 020 - A0005400169 - 2,22 Euro inkl. MwSt. - Kabelverbinder
Bild-Nr.: 008 - N072581000307 - 0,49 Euro inkl. MwSt. - Sicherungselement

dazu Kleinteile, so das wäre geschafft.

3. Der Einbau der Scheibe: top

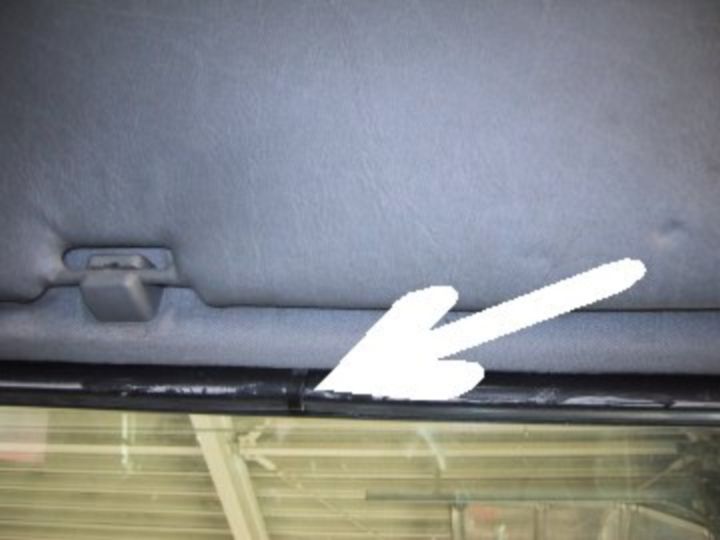

Dazu muss der Dachhimmel großflächig gelöst werden. Die Türgummis von allen 4 Türen sollten so gelöst werden, dass sich der Himmel ohne Problem nach unten biegen lässt. Dann müssen 2 Löcher für die elektrischen Anschlussklemmen oberhalb des Scheibenrahmens gebohrt werden. Die Maße nimmt man von der Scheibe. Das Kabel (29) wird dann in der rechten A-Säule nach unten geführt. Eine schematische Zeichnung findet man im EPC-System von DC. (Sondereinbauten FH99 / Windschutzscheibe heizbar).

Die Scheibe selbst wird wie gewohnt und mehrfach beschrieben eingebaut. Es empfiehlt sich Dichtmittel zwischen Gummi und Rahmen und zwischen Scheibe und Gummi auf zu tragen.
4. Anschluss: top

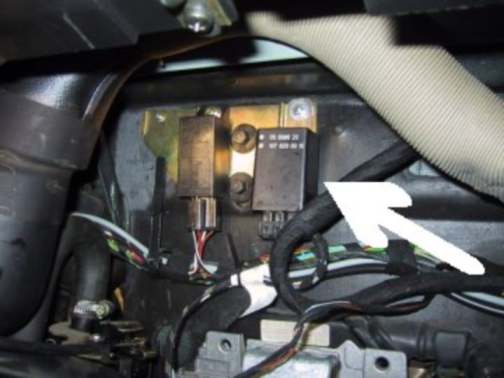

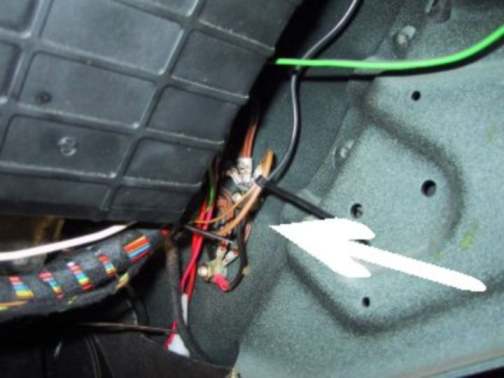

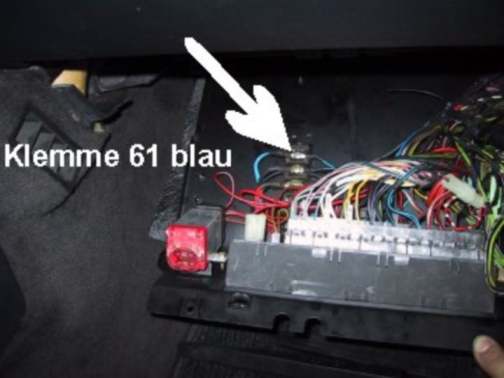

Der Masseanschluss befindet sich unterhalb der rechten A-Säule (2 M6 Gewindebolzen, linkes Foto). Das Relais kann links oder rechts neben dem vorhanden Relais montiert werden (Gewindebolzen vorhanden, mittleres Foto). Der elektrische Anschluss erfolgt an Klemme 61 (blau) Lichtmaschine und an Klemme 15 geschaltetes Plus (schwarz, rechtes Foto)
Masse-Anschluss Relais Klemme 61
5. Verdrahtung: top

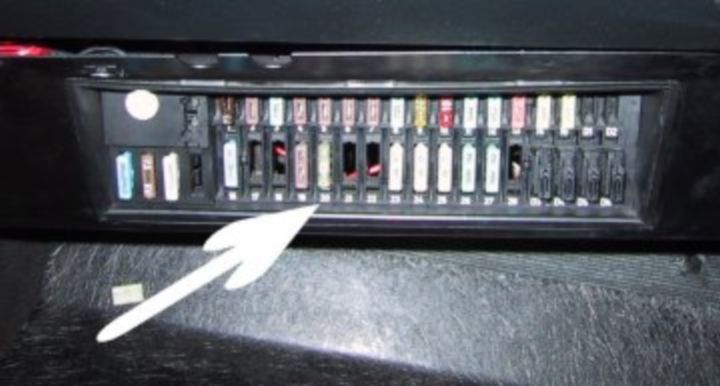

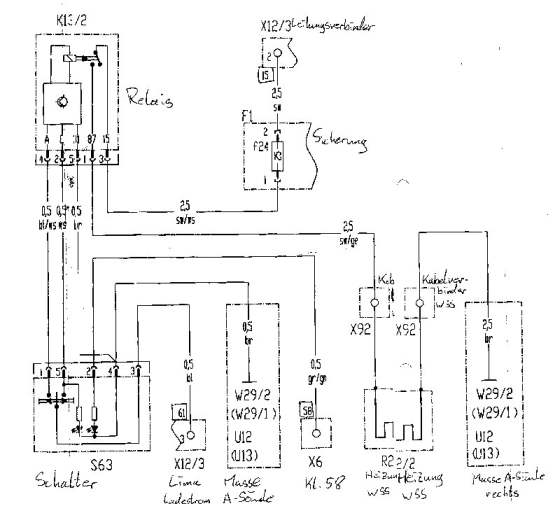

Die Verdrahtung ist im Schaltplan ersichtlich. Als Sicherung wurde die Nr. 20 (Heizung Glühkerze, gibt es beim GE300 nicht) verwendet, weil das Kabel zu kurz war (mittleres Foto).

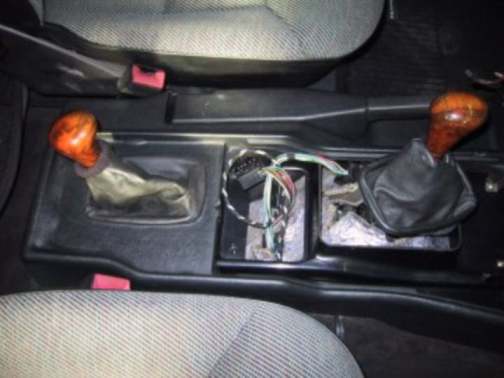

Der Schalter wird zwischen die beiden Wählhebel der Mittelkonsole eingebaut (rechtes Foto). Eigentlich sollte er neben dem Überblendregler sitzen, da fehlen allerdings die Klippse. Daher haben wir eine der möglichen Schalteröffnungen für die Sitzheizung verwendet. Die Öffnung muss sorgfältig ausgefräst werden, sonst springt ggf. das vorhandene (Wurzel)Holz .
Schaltplan Sicherung Mittelkonsole
