siehe auch: Edelstahlwinkel
Übersicht:
1.1 Innenkotflügel beim 460 / 240GD:
1.2 Innenkotflügel beim 460 / 280GE:
2. Kotflügelverbreiterung / Innenkotflügel beim 463:
3. Innenkotflügel 461:
4. Kotflügelverbreiterung G270CDI 461:
5a. Gummiseitenleisten 463/ Klebeband:
5b. Gummiseitenleisten 460:
6. Breite Innenkotflügel 460:
7. Gummi-/Verschlussstopfen/Tüllen:
8. Gummimatten 463:
9. Gummidichtung Windschutzscheibe 463/ 460:
10. EPDM (Ethylen-Propylen-Dien-Kautschuk):
1.1 Innenkotflügel beim 460 /240GD: (ohne Kotflügelverbreiterung): top
1994 habe ich die Kunststoff-Innenkotflügel in meinem alten 240 GD eingebaut.

Ersatzteilnummern: (ohne Kotflügelverbreiterung)

vorne links: A4638840222
vorne rechts: A4638840322

hinten links : A4638840622.
hinten rechts: A4638840722

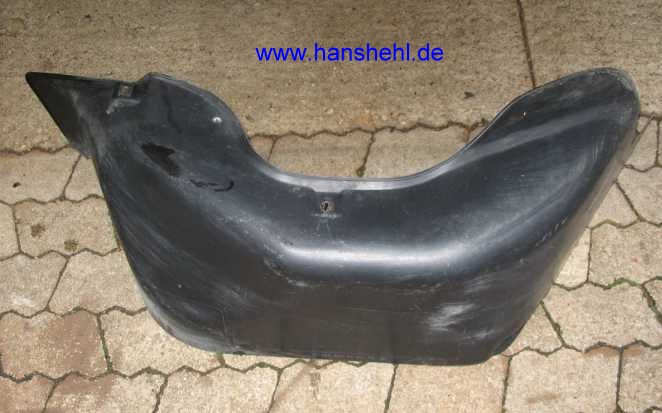

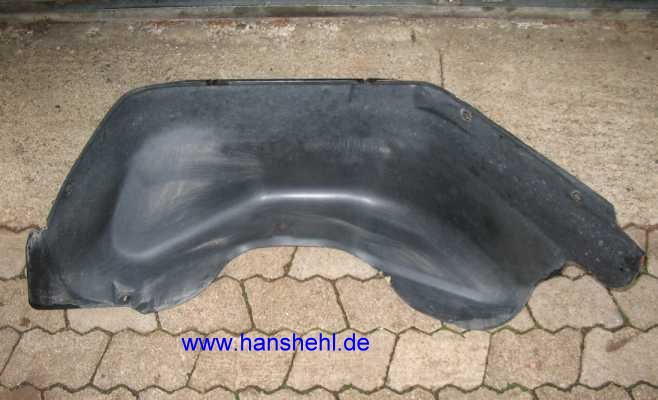

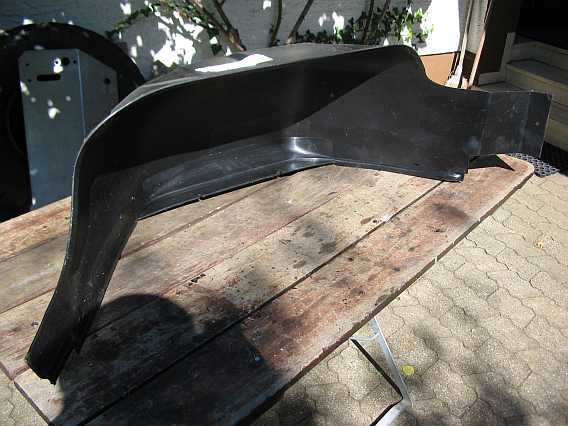

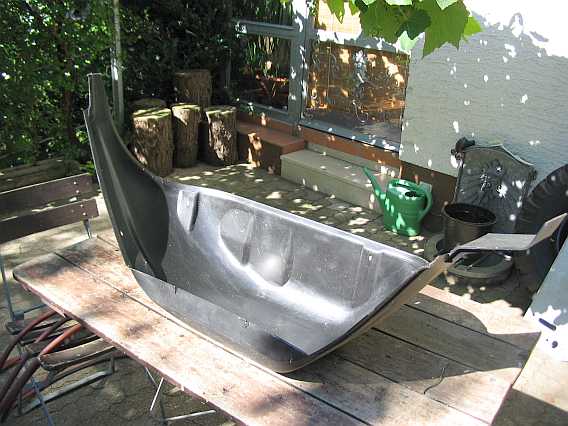

Innenkotflügel vorne links Innenkotflügelvorne links
Die Befestigungswinkel muß man selber bauen und im Kotflügel und an der Karosserie anschrauben. Wie man die Winkel macht,
ist egal, ich habe die Plastikschraubkappen vom 260 E (Innenkotflügel) genommen. Die passten dann auf dicke Sechskantblechschrauben,
die ich an die Winkel mit dem Kopf schweißte. Es genügen 4 - 5 Winkel. Der Einbau war die beste Lösung gegen Rost.
Winkel V2A für Innenkotflügel Winkel V2A für Innenkotflügel Innenkotflügel Innenkotflügel Innenkotflügel
Man könnte auch die Plastikstöpsel (A4609940145) verwenden, wie sie beim 463 in den Winkeln für die Innenkotflügel und bei den
seitlichen Gummileisten verwendet werden. (siehe Tipp1).
In die Winkel muß ein 10 mm Loch gebohrt werden. Die Innenkotflügel werden dann mit V2A-Blechschrauben und Beilagscheiben angeschraubt.
Stöpsel für Innenkotflügelschraube

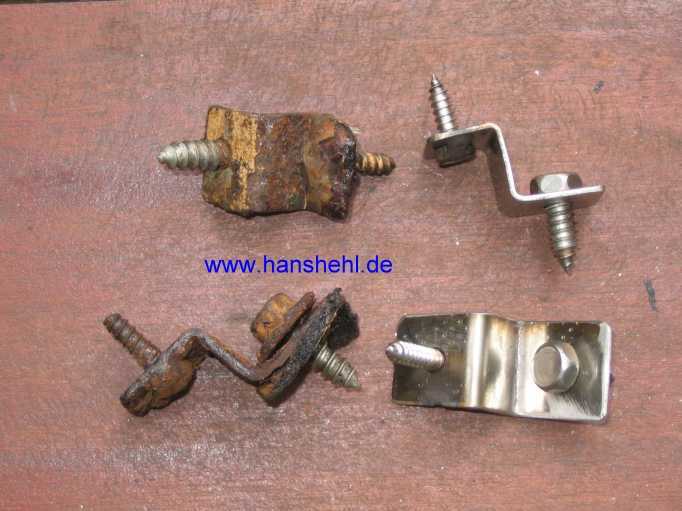

1994 baute ich die ersten 5 Winkel für die Innenkotflügel noch aus Eisenblech.
Nach 12 Jahren waren sie dann ziemlich verrostet,
nun sind sie aus 1 mm starkem Edelstahlblech gefertigt.

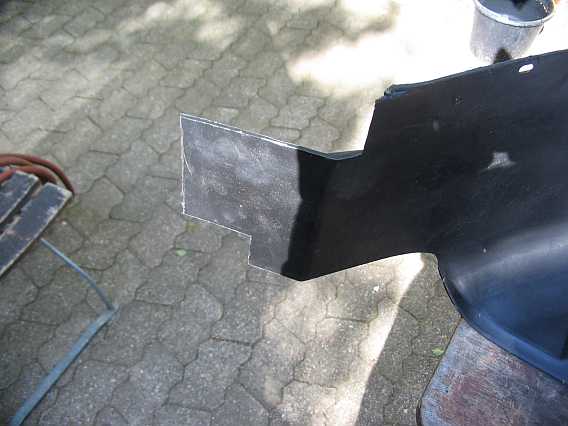

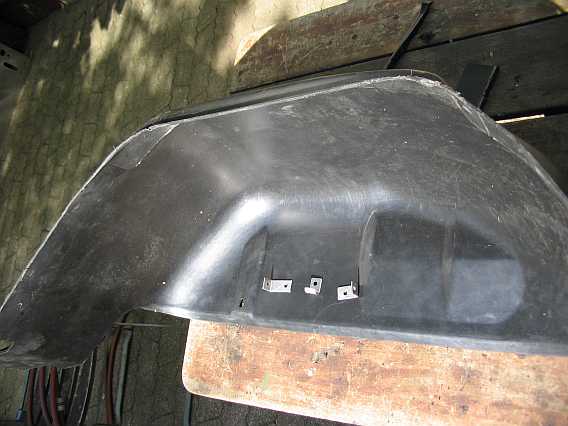

Winkel f. Innenkotflügel Winkel f. Innenkotflügel Innenkotflügel hinten rechts
1.2 Innenkotflügel hinten beim 460 / 280GE: (mit Kotflügelverbreiterung): top
Vor der Transilvania-Trophy 2010 (Sparte Hobby) im Juli kaufte ich mir die o.a. Innenkotflügel (A4638840622) für die hinteren Radläufe
beim 280GE, baute sie aber aus Zeitgründen nicht mehr ein. Im Herbst 2010 wurde der Trophy-280GE "zivilisiert" und die hinteren Abdeckungen/Innenkotflügel eingebaut.
Innenkotflügel 280ge rechts Innenkotflügel 280ge rechts Innenkotflügel 280ge rechts Innenkotflügel 280ge rechts

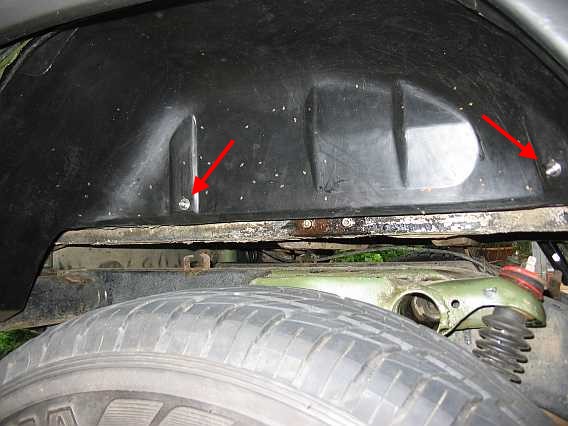

An der Rückwand des Radlauf werden zwei 30 mm lange M6-Schrauben als Stehbolzen verwendet. Innenkotflügel 280ge rechts Innenkotflügel 280ge rechts Innenkotflügel 280ge rechts

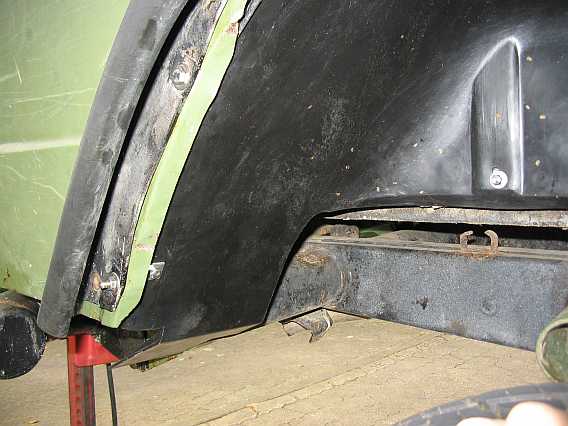

Damit wird der Innenkotflügel an der Radlaufaußenwand befestigt. Innenkotflügel 280ge links Innenkotflügel 280ge links Innenkotflügel 280ge links

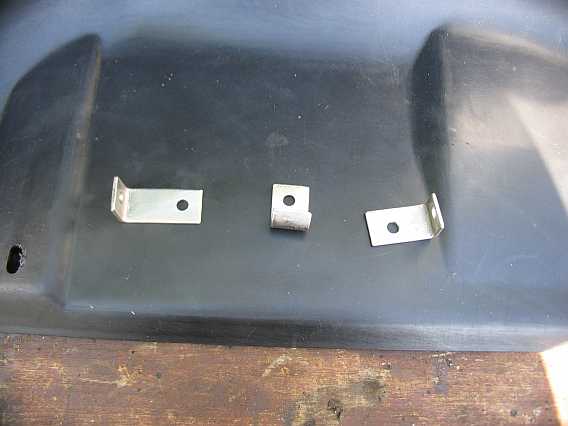

2 Edelstahlwinkel halten seitlich den Innenkotflügel. Die Winkel sind mit den V2A-M6-Schrauben
der Kotflügelverbreiterung angeschraubt. Oben genügt eine u-förmige Halterung. Wegen der ausgeschnittenen

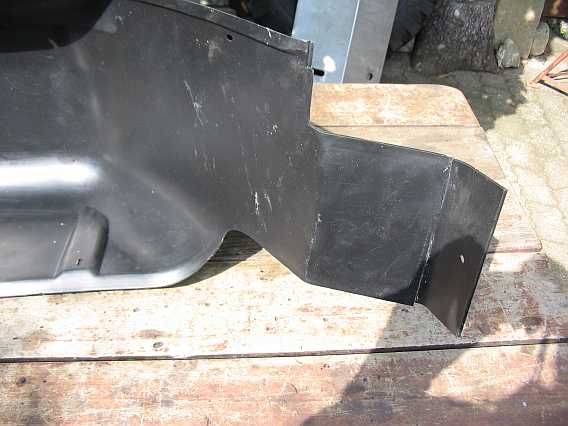

Heckkotflügel muss vom Innenkotflügel einiges weggeschnitten werden.
Innenkotflügel 280ge links Innenkotflügel 280ge links Innenkotflügel 280ge links

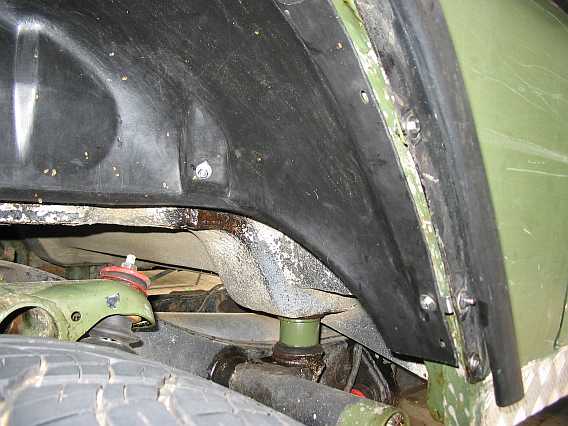

Die Bilder sind vom linken Innenkotflügel. Innenkotflügel 280ge links Innenkotflügel 280ge links
2. Kotflügelverbreiterung / Innenkotflügel 463: top

Bei den Kotflügelverbreiterungen kann man die Befestigungswinkel für die Innenkotflügel aus Edelstahl selber machen,
siehe Tipp 1. Da ein Winkel nun über 7 Euro ohne MwSt. kostet, lohnt es sich allemal.
Winkel für Innenkotflügel Winkel für Innenkotflügel
G55AMG(K) 463.270:

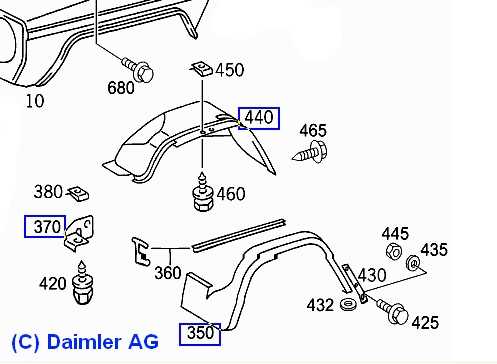

2.1 Kotflügelverbreiterung / Innenkotflügel vorne: EPC-Net: Gruppe 63/045/Bild 6

Bild-Nr. 350: vorne 12cm breite Abdeckung:
vorne links: A4638805306
vorne rechts: A4638805406

Bild-Nr. 440: Innenkotflügel:
Innenkotflügel voli: A4638841722 Innenkotflügel vore: A4638841322
Bild-Nr. 370: Halter:

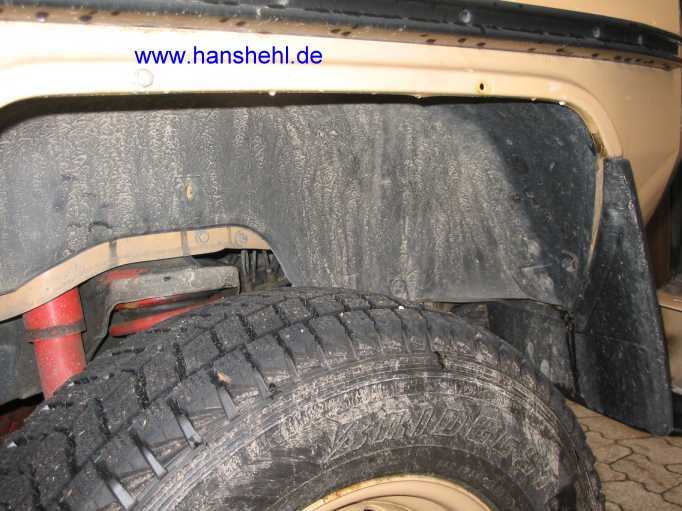

Innenkotflügel 463 vorne

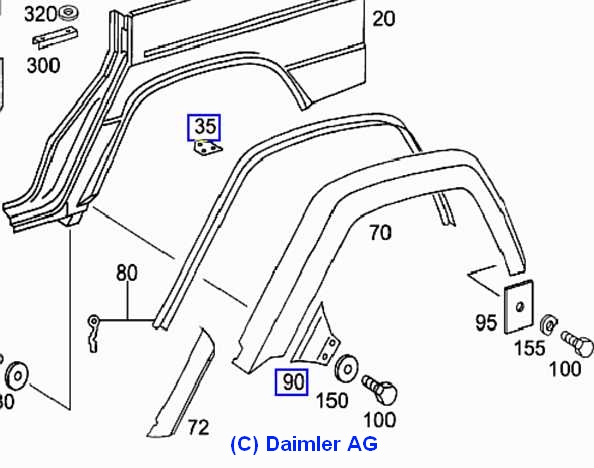

2.2 Kotflügelverbreiterung hinten: EPC-Net: Gruppe 69/060/Bild 6

Bild-Nr. 200: breite Abdeckung, hinten, 11 cm :
hinten links: A4638801621
hinten rechts: A4638801721
Bild-Nr. 220: Haltewinkel: A4638812014
Bild-Nr. 230: Clips-Mutter (Stöpsel): A4609940145
Bild-Nr. 260: Winkel: A4608890212
Innenkotflügel 463 hinten

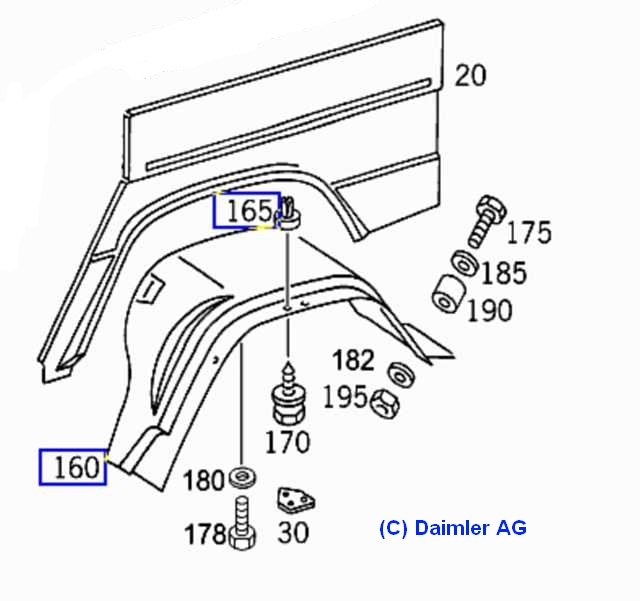

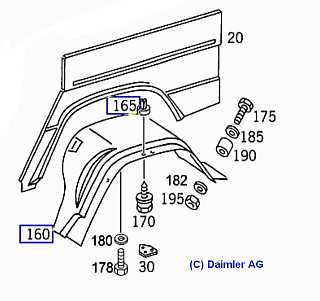

2.3 Innenkotflügel hinten: EPC-Net: Gruppe 63/045/Bild-Nr. 2 und Bild-Nr. 3

Bild-Nr. 160:
hinten links: A4638840422
hinten rechts: A4638840522
Bild-Nr. 165: Clips-Mutter (Stöpsel): A4609940145

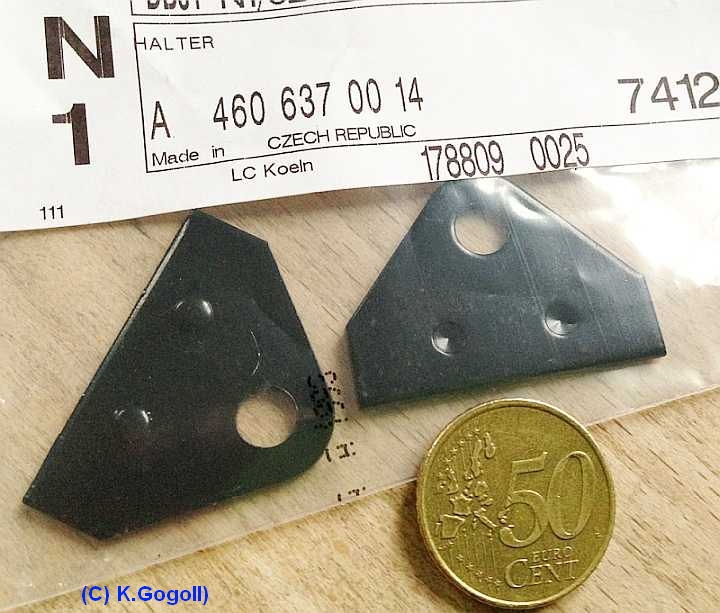

Bild-Nr. 30: Halter an Innenkotflügel li/re: A4606370014
Kotflügel 463 hinten Kotflügel 463 hinten Kotflügel 463 hinten
3. Innenkotflügel 461: mit Kotflügelverbreiterung: top

Beitrag von Gerd, viermalvier.de (mit frdl. Genehmigung):
Radabdeckungen-Radkasten-Gummiteile des Aufbaues:

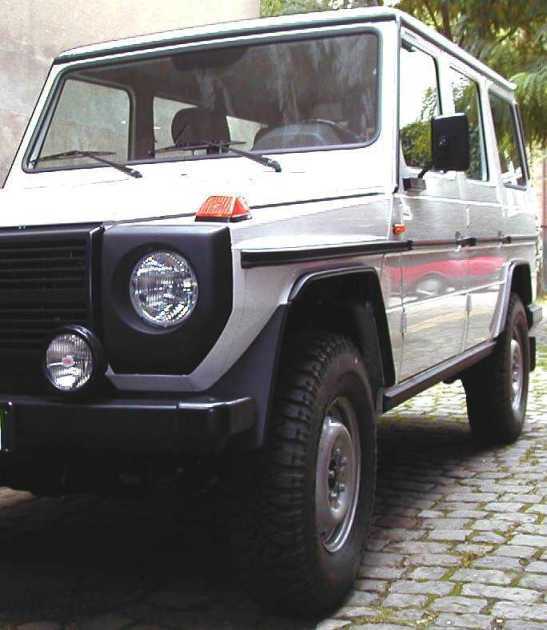

Weißer 290GDT Serienausführung (Bm. 461.366) mit sogenannten "Lippen" als (ca.20 mm pro Seite) Kotflügelverbreiterung. Hergestellt aus robustem Massiv-Elastomer.
Befestigungsschrauben M5 mit dem Schraubenkopf einvulkanisiert. Innenkotflügel schmal !!! dafür verwenden!
Diese schmalen Kotflügelverbreiterungen gibt es in Kombination mit der SA 59623 03 Bereifung 235/85-16 (z.B. beim gezeigten Baumuster 461.366)
A4618801206 vo. li.
A4618801306 vo. re.

A4618800321 hi. li.
A4618800421 hi. re.
Radabdeckung
4. Kotflügelverbreiterung G270CDI 461: top

Beitrag von Gerd/DaPo, viermalvier.de (mit frdl. Genehmigung):

Beim kanadischen Military-G270CDI 461.332 gibt es Kotflügelverbreiterungen aus PUR-Integralschaum: G270CDI Station lang (mit 461-Vorbau/Aufbau, 463er Antriebstechnik). Das Bild findet sich bei www.forces.gc.ca (siehe auch den Schneekettentipp).

461 Fahrgestell (z.B. 461.323) verbaut sind vorne: A4608803206 links A4608803306 rechts

es gibt auch schmälere:

Rubrik 88-Anbauteile (Vorderfront)
A4608802506 Kotflügelverbreiterung vorn li.
A4608802606 Kotflügelverbreiterung vorn re.

Rubrik 63-Seitenwände
A4608800021 Kotflügelverbreiterung hinten li.
A4608800121 Kotflügelverbreiterung hinten re.
Canadischer G

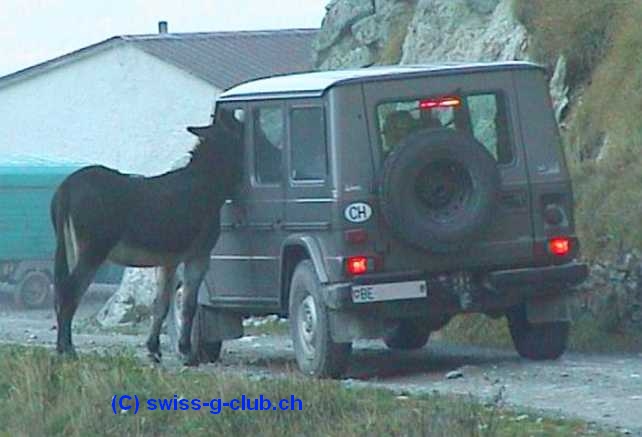

Im Forum vom Schweizer G-Club fand sich folgender Hinweis (von Puch G):" Bei diesem Fahrzeug siehe G-alerie: Esel handelt es sich um einen 300GD der Baureihe 460. Das Fahrzeug hat die Verbreiterungen ab Werk, weil es sich um die Sonderserie "Monatana" handelt, die ausschließlich in der Schweiz vertrieben wurde (damals durch Steyr-Daimler-Puch). Zur Nachrüstung gibt es einen Teilesatz mit der Nummer A4608800840.
5a. Gummiseitenleisten 463/ Klebeband: top

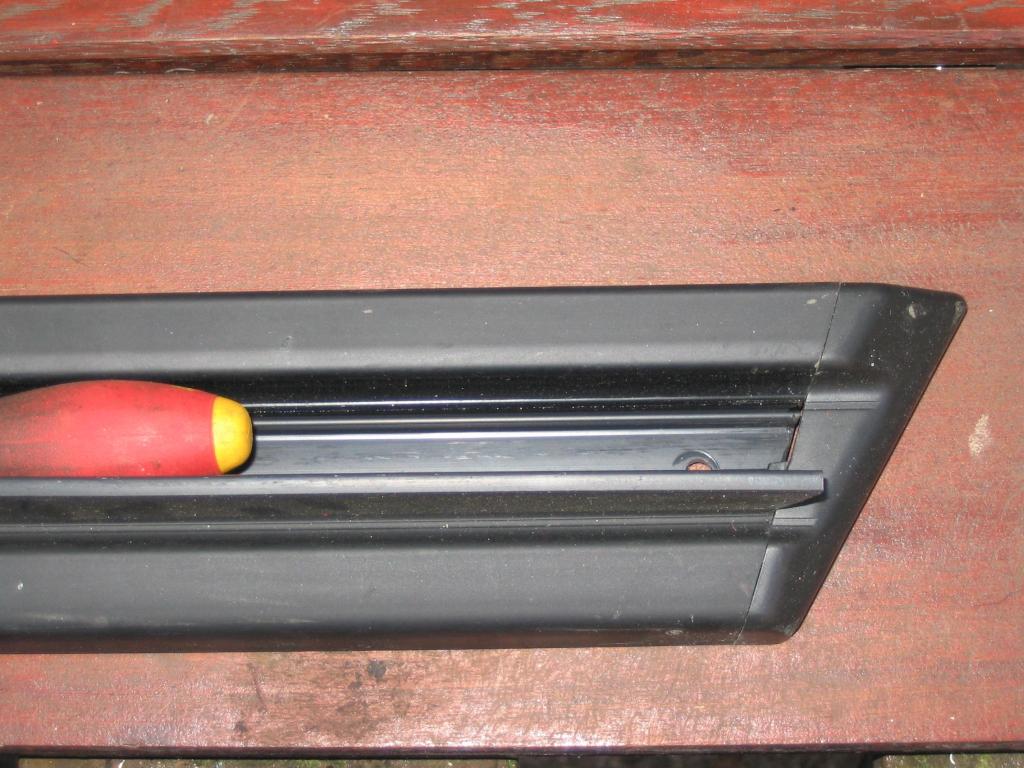

Die seitlichen Gummi-Seitenleisten des 463 (nicht die unter den Türen) sind nicht verschraubt wie beim 460/461, sondern mit doppelseitigem Klebeband verklebt. Es eignet sich eigentlich nur das doppelseitigen Hochleistungsklebeband aus der VHB Serie von 3M (werden auch original verwendet!), z.B. das VHB 4941. Es ist dunkelgrau und 1.1 mm stark, die benötigte Breite ist 12 mm. Auf einer Rolle sind 33 Meter.
Die Schutzleiste A4636902962 (Gummileiste) unter den Türen ist auch beim 463 an Plastikstöpsel (Sicherung: A4609940145) angeschraubt. Eine Abdeckleiste verdeckt die Schrauben. Einzelheiten sind hier. Stöpsel für Innenkotflügelschraube Gummileiste
5b. Gummileisten 460: top

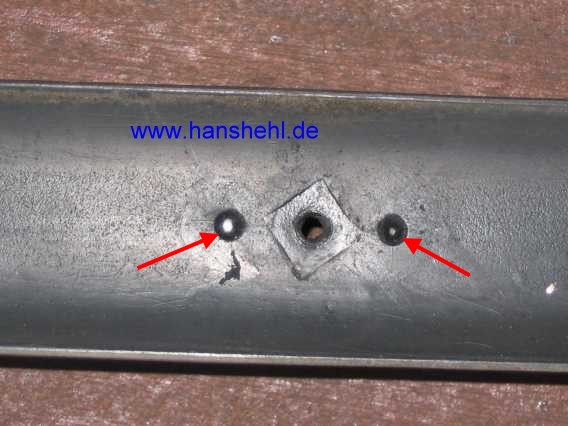

Beim 460 sind alle Gummileisten noch verschraubt. Leider sind auf der Rückseite der Gummileisten neben jeder Durchbohrung Löcher (rote Pfeile) in der Gummierung. Da schaut das innere Blech heraus und korridiert nach einigen Jahren bis ins Innere = "eingebaute Durchrostung". Außerdem korridieren auch die Löcher im Karosserieblech um die Plastikstöpsel. Seit ich die Leisten weglasse und gut mit Wachs konserviert habe, gibt es keine Probleme mehr. Gummileiste Gummileiste Gummileiste

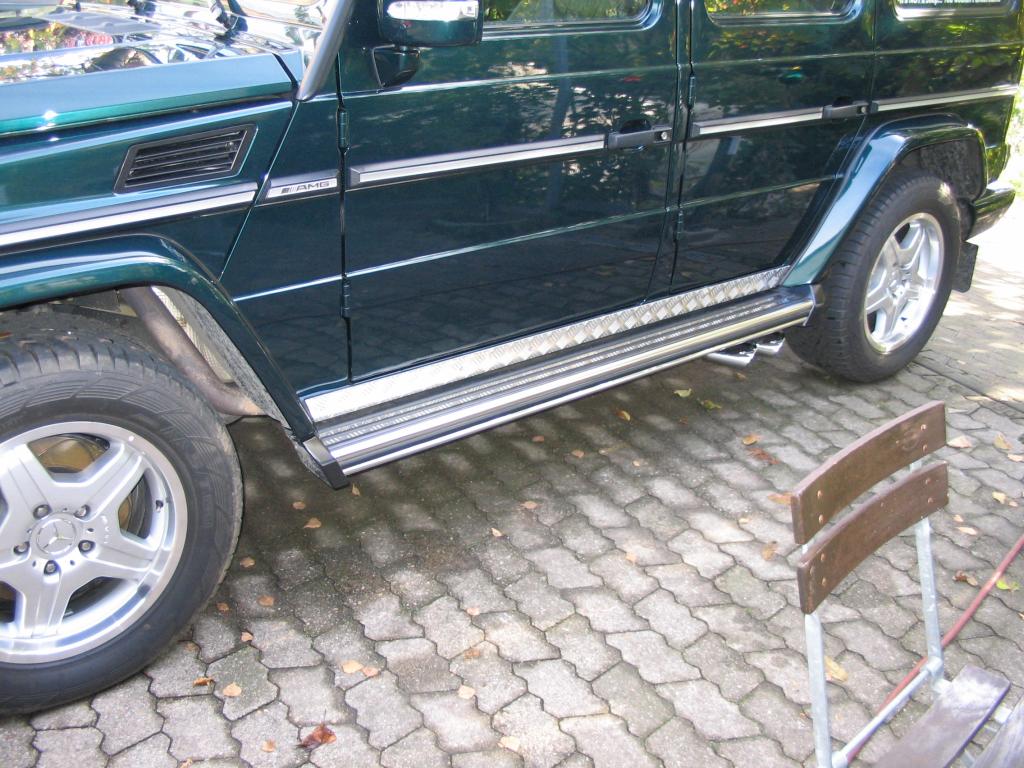

5 mm starkes Alu-Riffelblech (7 cm breit) als Seitenschutz anstelle der Gummileisten unter den Türen wird nun ab November 2006 ausprobiert. Beim G55AMG / 463, siehe Tipp 59, sind die Bleche schon dran . Alu-Riffelblech Alu-Riffelblech
6. Breite Innenkotflügel 460: top

"Zitat: Ich habe meinen 460er mit Verbreiterungen gerade erst mit Innenkotflügeln nachgerüstet. Die breiten Innenkotflügel haben den Vorteil, daß sie bis zum Außenrand der Verbreiterungen reichen und damit sicher verhindern, dass Wasser zwischen Karosserie und Keder der Verbreiterung durchläuft und dort Rost ensteht. Auf jeden Fall die Verbreiterungen mal runternehmen und mit Edelstahlschrauben V2A neu festschrauben. Zitatende: "Madmac", viermalvier.de, 24.11.2003/ 26.01.2004)"

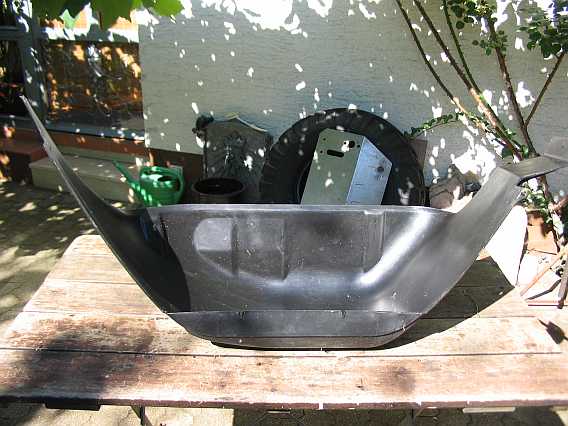

Die breiten Innenkotflügel:

A4638840122 (Vo.Re.)
A4638840022 (Vo.Li.)
A4638840422 (Hi.Li.)
A4638840522 (Hi.Re.)

Nachtrag: Besser ist es, die Verbreiterungen mit neuen V2A-Winkeln und V2A-Beilagscheiben zu montieren und die Keder wegzulassen.
7. Gummistopfen/Verschlussstopfen/Tüllen: top

Da gibt es verschiedene Größen, die zum Verschluss von Montagelöchern oder Abflusslöchern vorgesehen sind. Für die Löcher in der Hecktür beim 463, siehe Tipp 17 , wenn man ohne Reserveradhalterung fährt, gibt es ganz flache Kappen (A0009973620 - 25 mm - 0,61 Euro ohne MwSt. neue Ausführung, 4.Bild, für die Löcher der Reserveradhalterung).

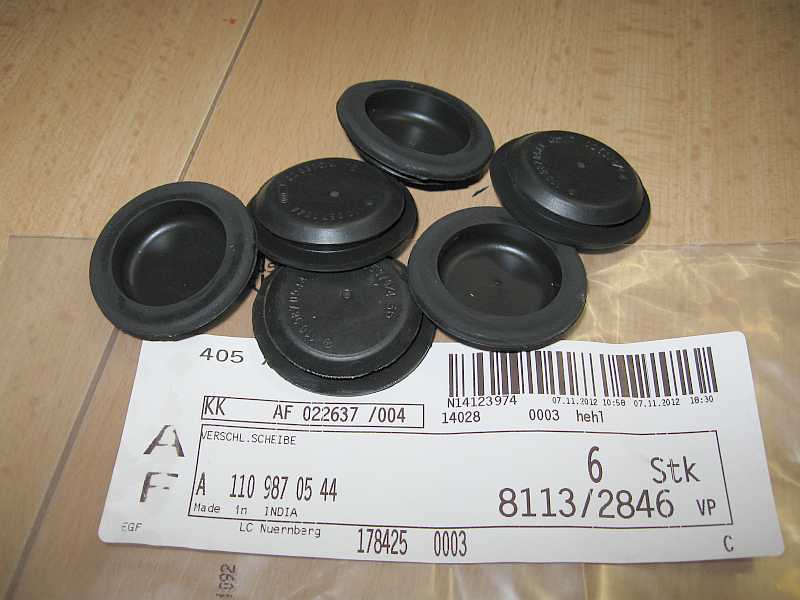

Stöpsel Stöpsel Stöpsel Stöpsel 32 mm Hecktür-Stöpsel 463

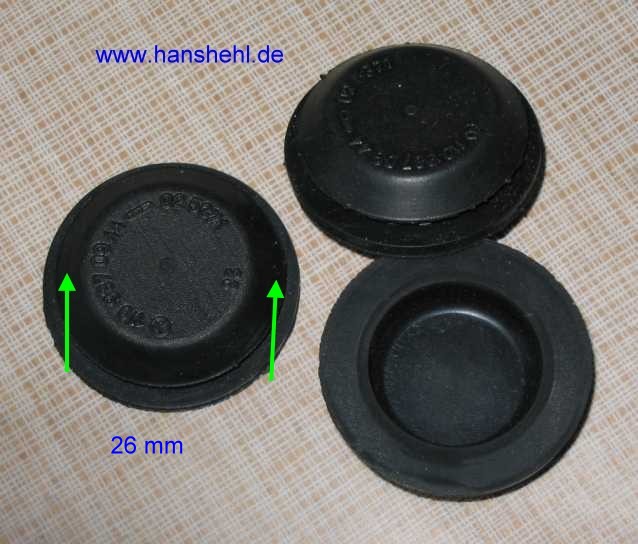

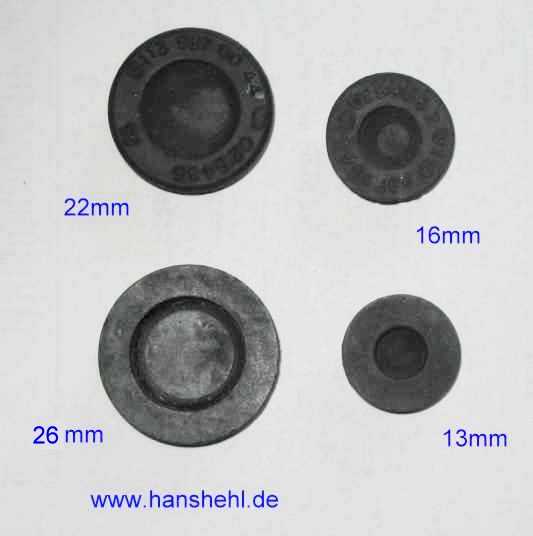

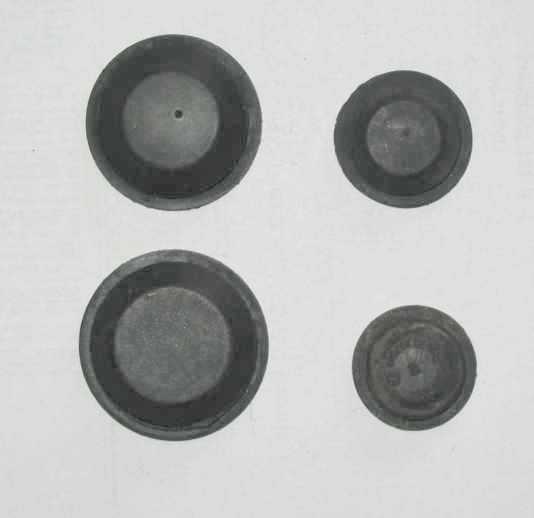

Übersicht Verschlussstopfen:

A1109870544 - 32 mm
A1109870944 - 26 mm
A0009973620 - 25 mm
A1139870044 - 22 mm
A1169870044 - 13 mm
Beim 240GD ist die Stütze für die Motorhaube in einer Gummitülle A4609970481 in der Motorseitenwand gelagert. Tülle A0029971081
Hier habe ich mal Probekäufe getätigt: A1109871044 - 16 mm A1109871044
7.1 Tüllen:

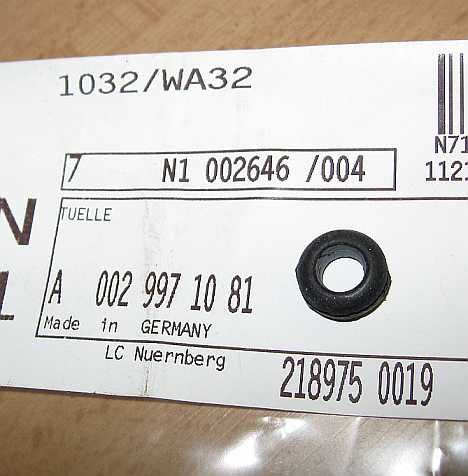

A0029971081

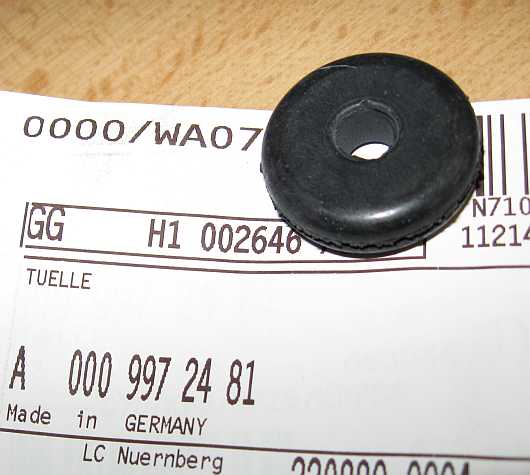

A0009972481
A0009972081

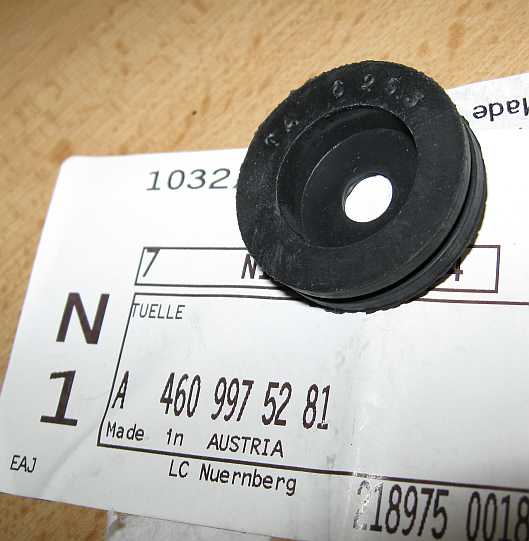

A4609975281

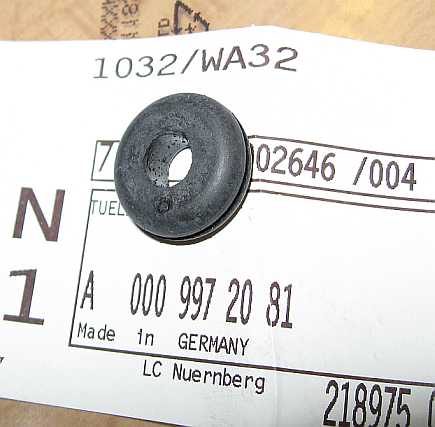

Tülle A0029971081 Tülle A0009972481 Tülle A0009972081 Tülle A4609975281
7.2 Bodenblech-Kappen:

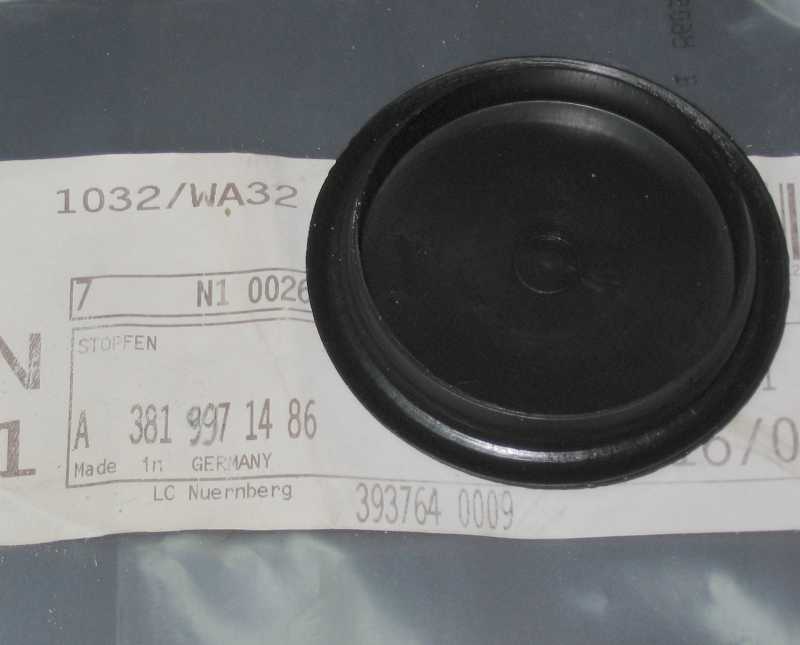

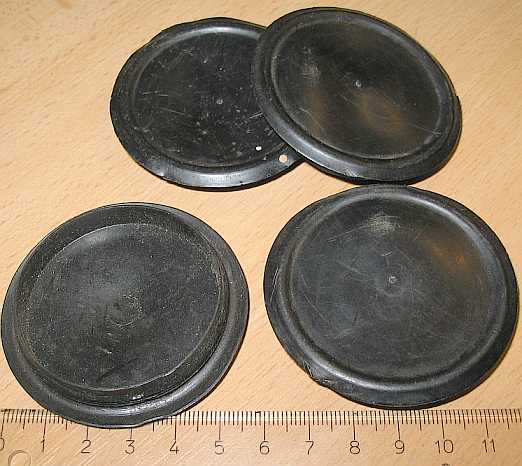

Die Aufbauschrauben sind im Bodenblech des Mercedes-Geländewagens über 50 mm große Löcher zugänglich. Diese Löcher sind mit Kunststoffkappen A3819971486 - 1,94 Euro ohne MwSt. abgedeckt.
Tülle Tülle
siehe auch Wasserablaufventile im Bodenblech.
Bei der Fa. Kabel-Schmidt gibt es auch größere Gummikappen (Karosseriemembranen) für folgende "Löcher": 15, 20, 28, 37 und 47 mm. 280ge
"Gummistopfen und viele ähnliche Sachen gibts in Berlin bei der Fa. Stauffenbiel" ( www.technical-store.de )
.. G-ruß "Meister" Forum 4x4
8. Gummimatten: top

Vierteiligen Mattensatz für 463 ab Baujahr 2000 langer Radstand: B66680152. Bei den füheren Baujahren und beim 460 ist der Getriebetunnel breiter (Hinweis von ?? leider unbekannt).
Kofferraum-Gummimatte: A4636840105
siehe auch Einbau Staukasten und Hundegitter
Matte
9. Gummidichtung Windschutzscheibe 460 / 460: top

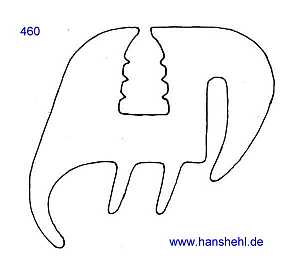

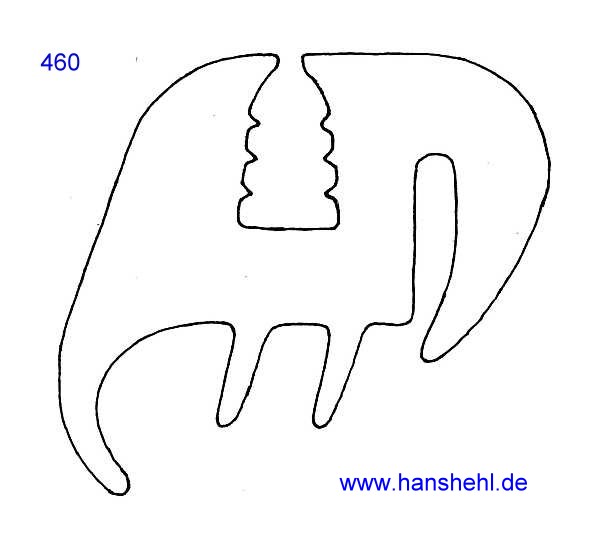

Gummidichtung Scheibe 460/ 240GD: A4606710320

Wie die an der unteren Kante verrosteten Scheibenrahmen zeigen, dichtet das Profil nicht so gut ab.
g55amg

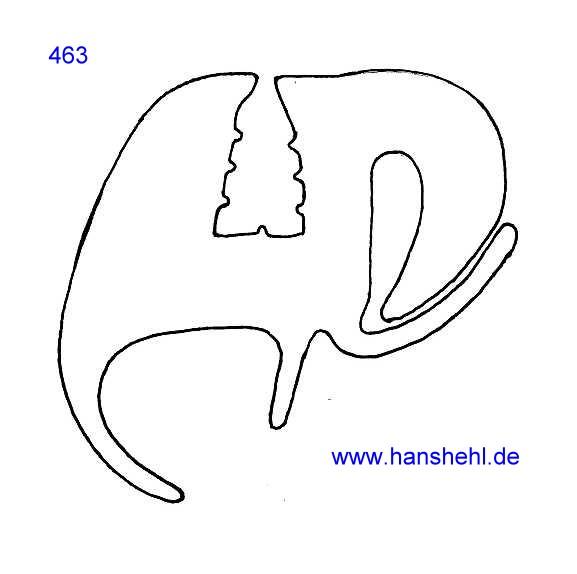

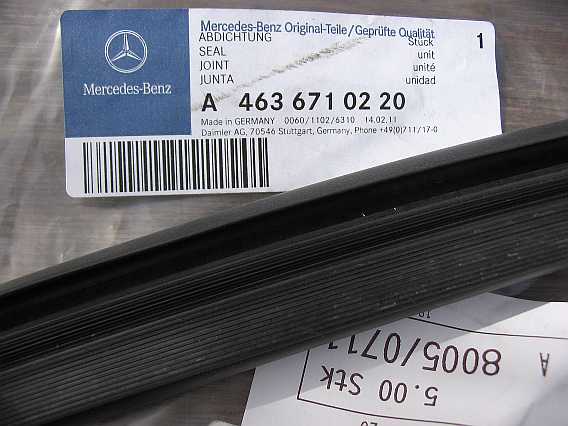

Die Gummidichtung Scheibe für 463, z.B. G55AMG: A4636710220 ist aus EPDM (Ethylen-Propylen-Dien-Kautschuk) gefertigt und passt auch beim 460 / 240GD. Ausführlicher Bericht siehe ( Windschutzscheibe 463). g55amg g55amg
10. EPDM (Ethylen-Propylen-Dien-Kautschuk): top

Die Dichtung ist aus EPDM gefertigt (Ethylen-Propylen-Dien-Kautschuk). Dieses Material ist sehr beständig gegen Ozon und UV-Strahlung und behält seine elastischen Eigenschaften in einem weiten Temperaturbereich ( auch beständig gegenüber Bremsflüssigkeit auf Glykolether-Basis). Leider ist das Material unbeständig gegenüber Mineralölprodukten wie Benzin, Fette und Öle (Vorsicht z.B. bei der Verwendung von Fluid Film (Wollöl) oder andere Fetten (Mike Sanders) als Rostschutz am Scheibenrahmen.
