| Übersicht Sicherheitsrückhaltesystem (SRS) Typ 230 bis Modellj. 2008:
|
|
1. Inhaltsverzeichnisse SRS Typ 230:
Übersicht Funktionsbeschreibungen: GF91.60-P-0999RZ Übersicht Systembauteile: GF91.60-P-9999RZ Sicherheitsmaßnahmen SRS: AS91.00-Z-0001-01A Anordnung der Bauteile SRS: AR68.20-P-2350R GF91.60-P-0002-01R Vernetzung Bauteile SRS: GF91.60-P-0002-02R Blockschaltbild SRS: GF91.60-P-0002-03R |
|
2.1 Steuergerät Rückhaltesysteme Airbag, Sidebag, Gurtstraffer N2/7:
Das Steuergerät N2/7 befindet sich vorne unter der Abdeckung der Mittelkonsole. Steuergerät N2/7 aus-, einbauen: AR91.60-P-0623R Dazu muss die Abdeckung an der Mittelkonsole ausgebaut werden: bis 14.01.2004: ab 15.01.2004: AR68.20-P-2350RA Übersicht Schaltplan: Steuergerät Airbag N2/7: bis 31.08.2003 mit Code 229 Sidebag: PE91.60-P-2101KA Schaltplan N2/7: PE91.60-P-2101-97KA Übersicht Schaltplan: Steuergerät Airbag N2/7: ab 31.08.2003 bis 29.2.2008 mit Code 229 Sidebag: PE91.60-P-2101KB Schaltplan N2/7: ab 31.08.2003 mit Code 229 Sidebag: PE91.60-P-2101-97KB |
|
2.2 Funktion:
GF91.60-P-0002R Es gibt folgende Systembauteile: 2-stufigen Airbag Fahrer und Beifahrer, eine Sidebag-Einheit vorne auf jeder Seite, je eine Gurtstraffer-Einheit und ein Gurtsperrsystem. USA-Fahrzeuge haben eine Kneebag-Einheit. Im Steuergerät Rückhaltesysteme N2/7 ist für über 150ms eine Spannungsnotversorgung enthalten. Allerdings wird die mechanische Schutzfunktion der Sicherheitsgurte vom System nicht überwacht, ist aber immer gegeben (siehe GF91.60-P-4011-01R ), unabhängig vom Steuergerät N2/7. Bei einem Crash wird die Warnblinkanlage eingeschaltet. Notöffnung: Ein Crashsensor ist auch in der Pneumatischen Steuereinheit A37 enthalten. Die Funktion 'Notöffnen' wird bei Verzögerungswerten über 6 g ausgelöst. Nach etwa 8-11 sec. werden die Türen und der Heckdeckel freigegeben. |
|
2.3 Sidebag:
Sensor Sidebag aus-, einbauen: AR91.60-P-0730R Dazu muss die linke bzw. rechte Seitenverkleidung ausgebaut werden: AR68.30-P-4780R |
|
2.3.1 Teile Sensor A53/A54 Sidebag:
Bild-Nr. 30: Sensor Bosch: Sidebag A53/A54: Querträger im Fond, links und rechts: A2208204426 - Euro ohne MwSt. Steuergerät TEMIC: (Auslösegerät an Querträger) , links und rechts, bis F 127345 bis 31.08.2006: A0038204126 ab F 127345 bis 31.08.2006, Bosch: A0018209126 |
|
2.4 Teile Auslösegerät N2/10 Mittelkonsole:
|
|

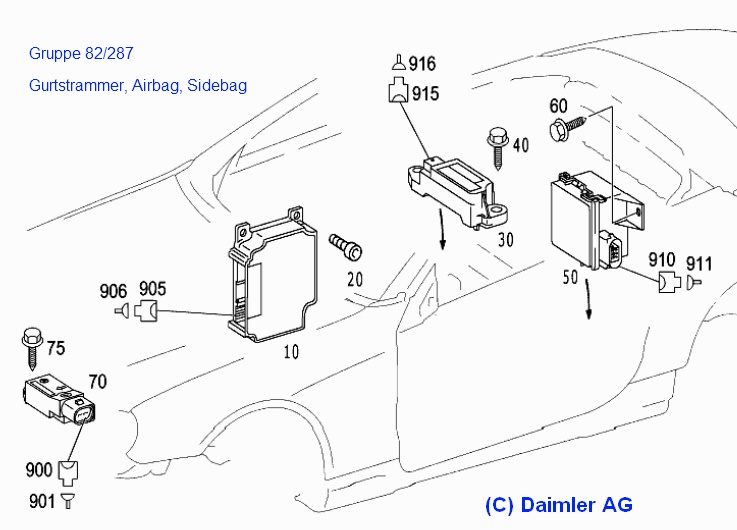

EPC-Net: Gruppe 82/287
EPC-Net Fußnote 28: Es dürfen Steuergeräte und Sensoren bei einer Reparatur nur wieder vom gleichen Hersteller verbaut werden. Eine Mischung von Teilen zweier Hersteller (Bosch - Temec) ist unzulässig ). |
|

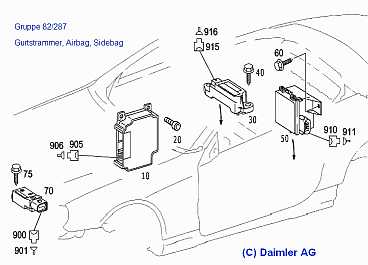

Bild-Nr. 10: Auslösegerät N2/10 Airbag, Sidebag, Gurtstrammer in Mittelkonsole: bis F 043578 A0018207326 - 815,22 Euro ohne MwSt. ab F 043579 ab 31.10.2003, bis F 127345 bis 31.08.2006: A2308200985 ab F 127345 ab 31.08.2006: A2308205626 |
 |
Bild-Nr. 905: Steckhülsengehäuse: 21 Pin N2/10: A0165454426
Bild-Nr. 906: Kontaktbuchse: A0175459226 Kontaktbuchse MQS 0,25-0,5mm2: A0165454126 Bild-Nr. 915: Buchsengehäuse Sensor Sidebag A53/A54, 3-Pin: A0305457628 Bild-Nr. 916: Kontaktbuchse: MQS 0,25-05 mm2, Sensor Sidebag A53/A54: A0165454126 |
|
3. SRS-Fehler Typ 230 bis Modell-J.2008
Übersicht: Kontroll-/Warnleuchte: GF91.60-P-4011R Die Kontroll-/Warnleuchte A1e15 ist im Kombiinstrument in der rechten Rundanzeige neben der Kontrollleuchte ABS angeordnet: rote Meldung 'SRS'. Aufgabe: GF91.60-P-4011-01R Die 'SRS'-Anzeige leuchtet bei Kl. 15R EIN auf und erlischt bei intaktem SRS-System nach max. 20 s wieder. Ist die Anzeigedauer bis zum Erlöschen länger als 20 s, liegen unkritische Fehler vor, die die Sicherheit nicht beeinträchtigen. Beidesmal erscheint im linken Rundinstrument die Meldung 'RÜCKHALTESYSTEM SERVICE'. Kritische Fehler: Die rote SRS-Leuchte brennt bei Motorlauf immer und im linken Rundinstrument erscheint 'RÜCKHALTESYSTEM WERKSTATT AUFSUCHEN'. Das System ist defekt und muss mit der Diagnose getestet werden. |
|
3.1 SRS-Fehler: Kontaktfehler im Stecker Gurtstraffer Typ 230 bis Modell-J.2008
Wird das Signal vom Gurtstraffer durch Kontaktfehler in der Steckverbindung Sitz X28/8 nicht erkannt, wird der SRS-Fehler im Kombiinstrument angezeigt. Es wurde eine ungeeignete Steckerkombination verbaut. Von Mercedes gibt es dazu einen Reparatur-Leitungssatz 2-polig A2305405805 - 31,16 Euro ohne MwSt. mit MQS-Stecker und Kupplung mit kurzen Leitungstücken für beide Sitze und eine Anleitung dazu: Leitungssatz Zündpillen (SRS) reparieren: AR54.18-P-0600A. Einzelheiten zur Leitungsreparatur siehe Leitungssatz - allgemeine Reparaturmethoden. SRS-Fehler entstehen manchmal auch durch Unterspannung, z.B. beim G55AMG. |
 |
|
4. Gurtschloss S68/3 bzw. S68/4 Typ 230:
Übersicht: GF91.60-P-4013R. Im Gurtschloss befindet sich der Schalter (S68/3 links) und (S68/4 rechts). Damit wird das Anlegen des Sicherheitsgurtes überwacht. 4.1 Schaltplan S68/3 bzw S68/4 und N2/7: bis 31.08.2003 PE91.60-P-2101-97KA |
|
5. Gurtstraffer Typ 230 bis Modell-J.2008:
Übersicht: GF91.40-P-4000R. In der Rückenlehne des Sitzes ist die Gurtstraffereinheit Fahrer R12/1 bzw. Beifahrer R12/2 mit Zündpille oben unterhalb der Kopfstütze eingebaut. Aufgabe: GF91.40-P-4000-04R. Im Falle eines Unfalls wird der Gurt gestrafft. Das elektromechanische Sperrsystem blockiert die Aufrollachse, damit die Schutzfunktion bei weiteren Aufprallern erhalten bleibt. Aufbau: GF91.40-P-4000-02R. In der Gurtstraffereinheit sind eine Zündpille und zwei Zündhütchen mit zwei Zündpatronen, die mechanisch ausgelöst werden. Das Gurt-Sperrsystem besitzt einen Elektro-Stellmagneten Y96 (Fahrersitz) und Y96/1 (Beifahrersitz) und einen Permanentmagnet für den Sperrhebel an der Kupplungsscheibe. Funktion Gurtstraffer: GF91.40-P-4000-03R. Bei einem Unfall löst das Steuergerät N2/7 die Zündpille zur Gurtstraffung aus. Durch den Gasdruck wird die Aufrollachse durch den Kolben gedreht und der Gurt etwas aufgerollt. Danach werden, falls die Gurtstraffung nicht ausreichte, die 2. und gegebenfalls die 3. Zündstufe ausgelöst. Ein aus dem Gehäuse der Gurtstraffereinheit herausragender roter Stift zeigt die Zündung aller 3 Zündstufen an, nur dann kann die Einheit im Restmüll entsorgt werden. Ansonsten erfolgt die Entsorgung über das Mercedes-Recycling-System MeRSy. |
|
6. Gurtsperre Typ 230 bis Modell-J.2008
Funktion Gurtsperrsystem: GF91.40-P-2001R Bei einer Fahrzeugneigung größer als 27 Prozent oder bei einer Verzögerung größer 0,45 g werden die Stellmagnete Y96 und Y98/1 der Gurtsperre, ausgelöst durch den Sensor fahrzeugsensitive Gurtsperre, vom Steuergerät Sitzverstellung angesteuert und der Gurt blockiert. Stellmagnet Gurtsperre: Bauteilbeschreibung: GF91.40-P-4008RI. Blockschaltbild Gurt-Tragekomfort-Einrichtung: bis 29.02.2008 Code 432 GF91.40-P-2001-97KA |
|
6.1 Sensor Gurtsperre A60: Typ 230 bis Modell-J.2008

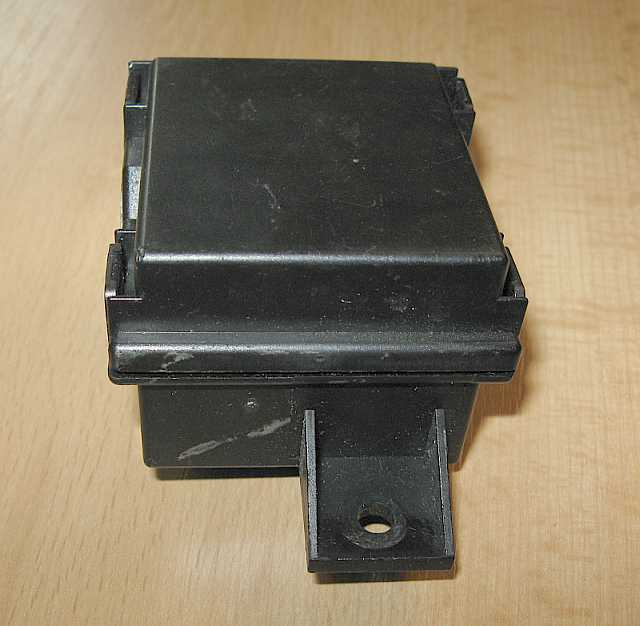

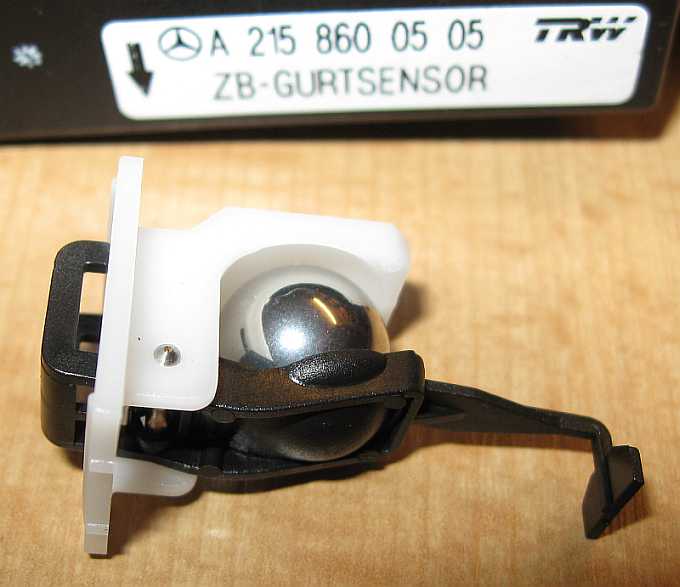

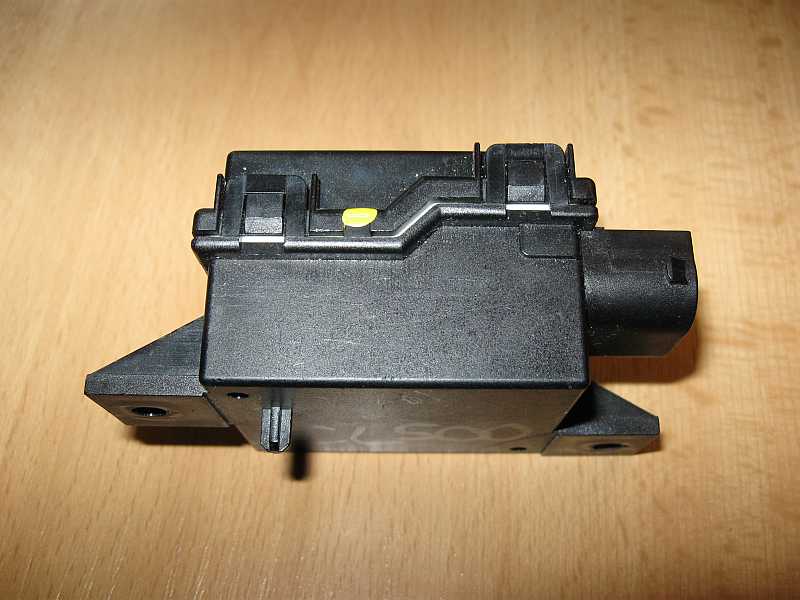

Übersicht: GF91.40-P-4002R. Anordnung: Am Querträger unter der linken Fondbox befindet sich der Sensor. Sensor-Gurtsperre aus-, einbauen: AR91.40-P-1355R. Die senkrechte Einbaulage ist durch einen Zapfen am Boden des Steuergerätes vorgegeben. Das Sensorschild ist die Oberseite. Aufgabe: GF91.40-P-4002-01R. Funktion: Bei den o.a. Beschleunigungen unterbricht eine bewegliche Stahlkugel im Sensor über einen Hebel eine Lichtschranke, die von der Elektronik ausgewertet wird. Der Sensor A60 überwacht sich selbst und die Ansteuerkreise der Stellmagnete Gurtsperre. Er liefert im fehlerfreien Betrieb ein Dauer-Rechtecksignal f = 3,5Hz, Tastverhältnis 50 Prozent, zur Funktionskontrolle, das vom Steuergerät Sitzverstellung N32/1 bzw. N32/2 überwacht wird. Im Fehlerfall (Sensor defekt, Unterbrechung, Kurschluss, auch nach Plus oder Masse) fehlt das Signal, was im Kombiinstrument durch die Kontroll- und Warnleuchte Airbag angezeigt wird. Schaltplan Gurt-Tragekomfort-Einrichtung: Sensor Gurtsperre A60: PE91.29-P-2101-97KA |
|
6.2 Teile Sensor Gurtsperre A60:

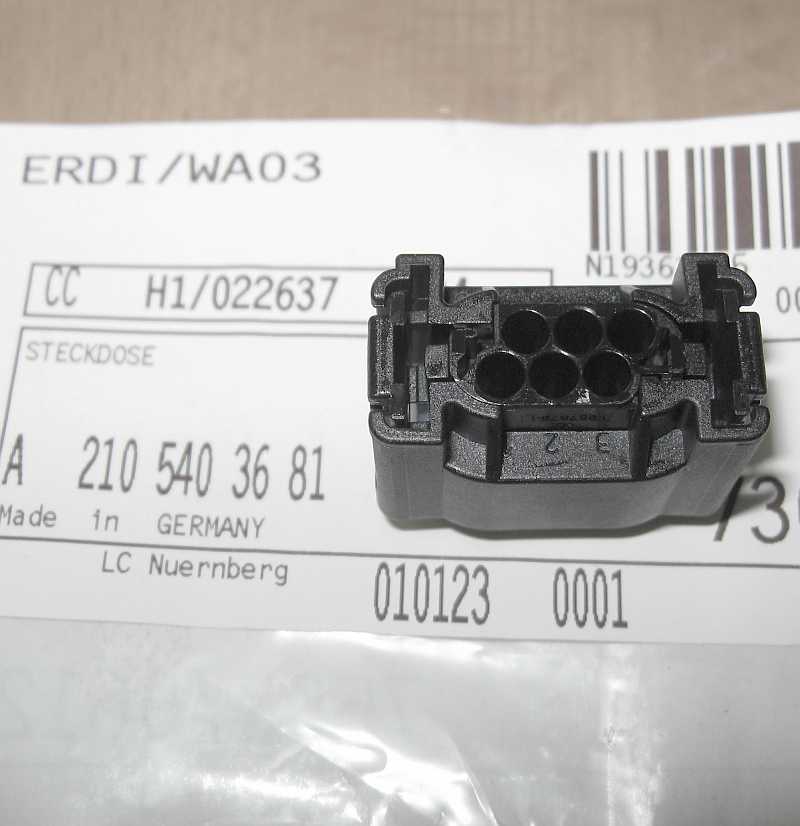

EPC-Net: Gruppe 82/287 Bild-Nr. 50: Sensor Gurtsperre A60 am Fond-Querträger: A2158600505, hergestellt von TRW Steckergehäuse : 6 Pin MQS N2/9: A2105403681 Kontaktbuchse: MQS, 0,45-0,75 mm2: A0085456326 |
|
 |
|
6.3 Steckerbelegung:

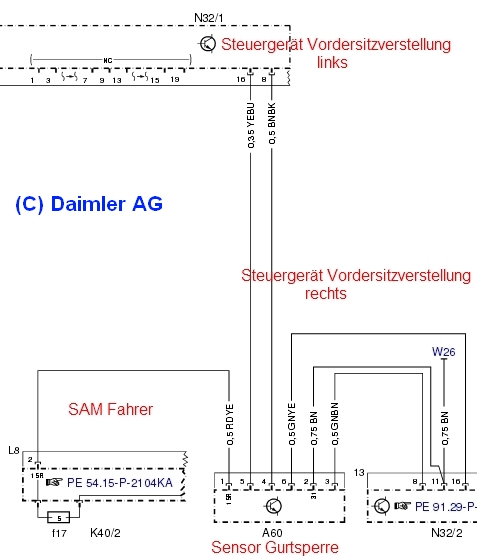

Pin1: 12V, Kl.15R, vom SAM Fahrer K40/2: Sicherungsbox, Sicherung f17: 5A Pin2: Kl.31, Masse W26 |
 |
 |
 |
|
Pin3: Ausgangssignal für N32/2 (Sitzsteuergerät rechts): Pin4: Ausgangssignal für N32/1 (Sitzsteuergerät links): Pin5: Ausgangssignal für N32/1, Sitzsteuergerät links: Funktion i.O. Pin6: Ausgangssignal für N32/2, Sitzsteuergerät rechts: Funktion i.O. |
 |

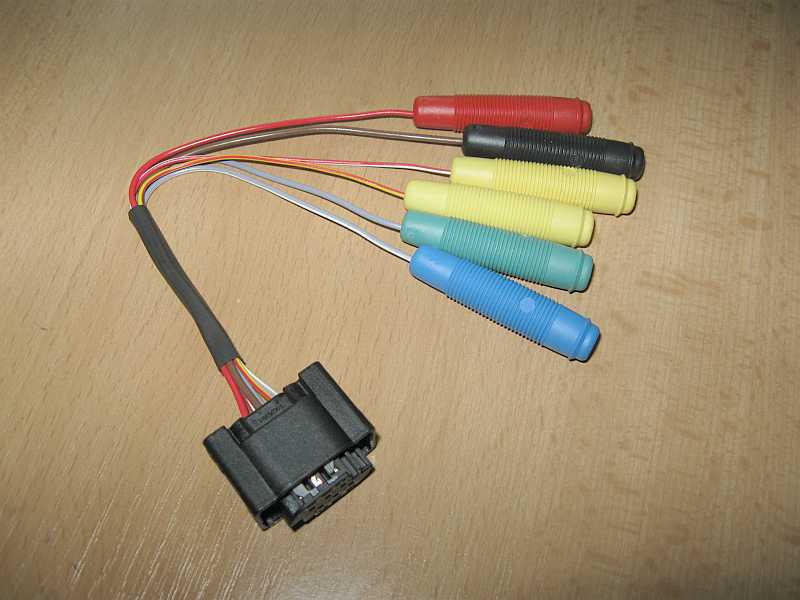

Prüfstecker: Pin 1: +12V, rot, 9,3 mA Pin 2: Masse, braun Pin 3: gelb/rot Pin 4: weiß/rot Pin 5: grau Pin 6: grau/weiß |

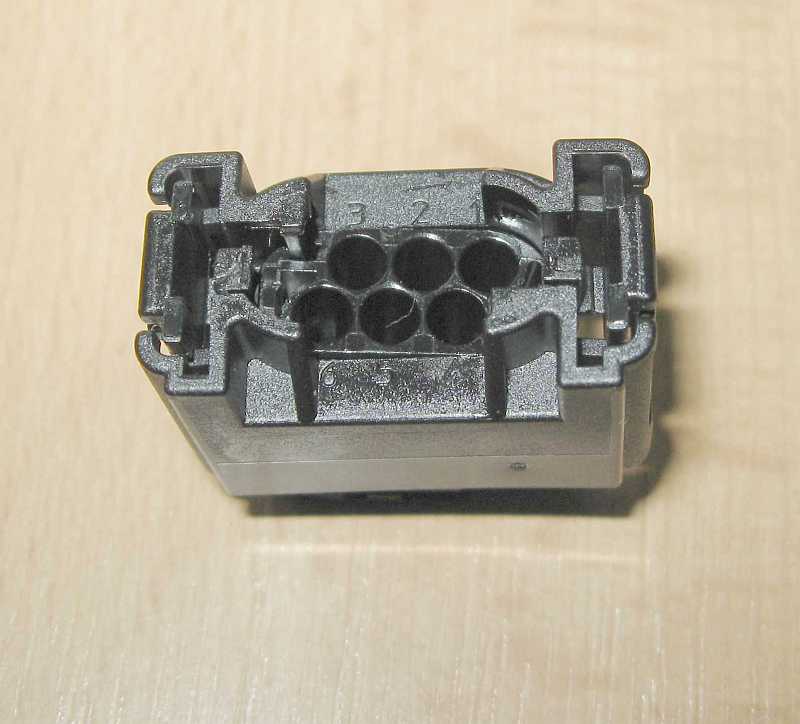

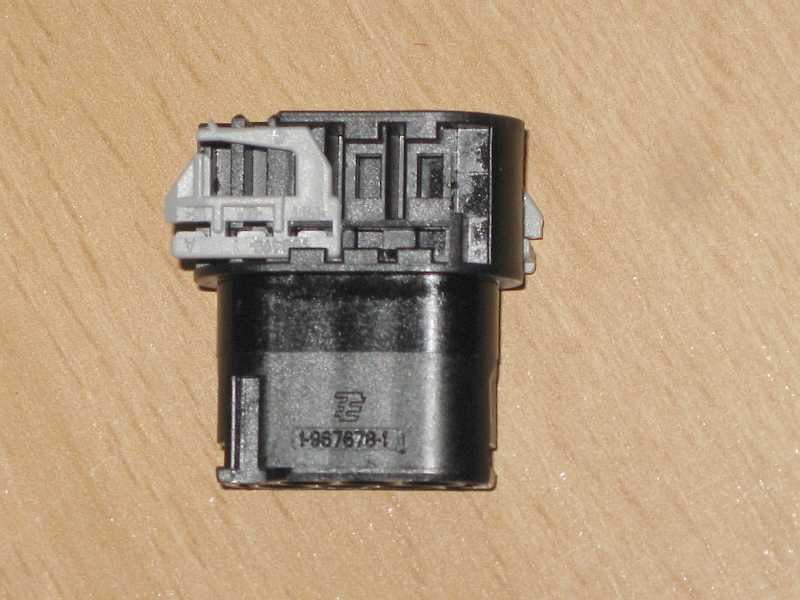

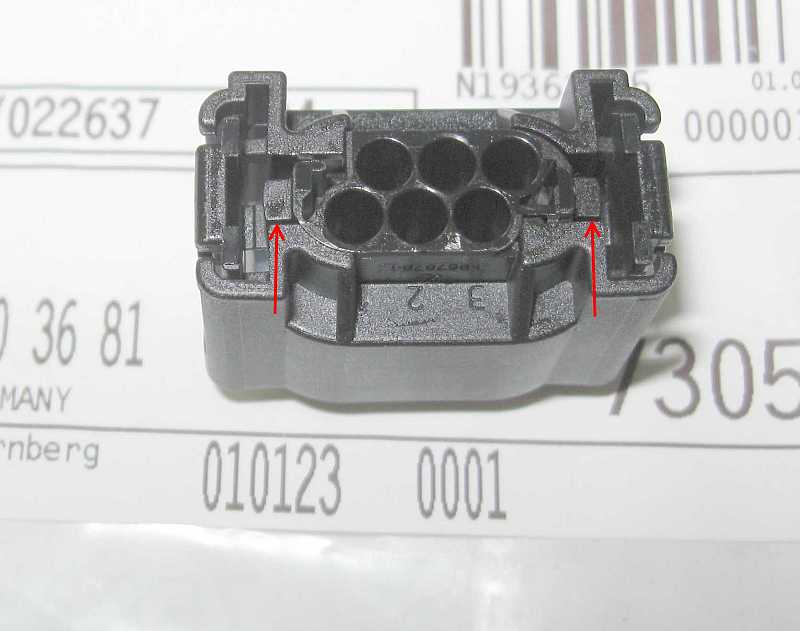

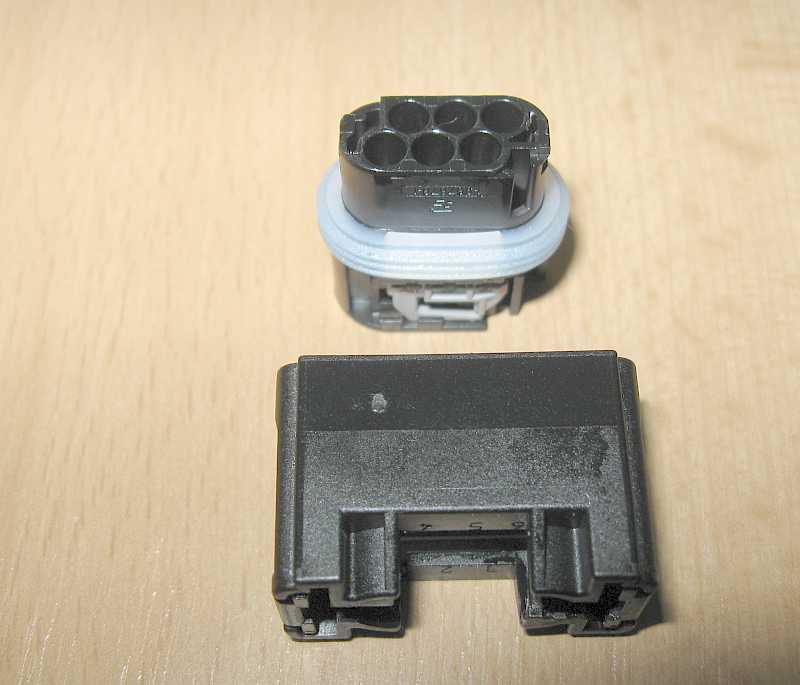

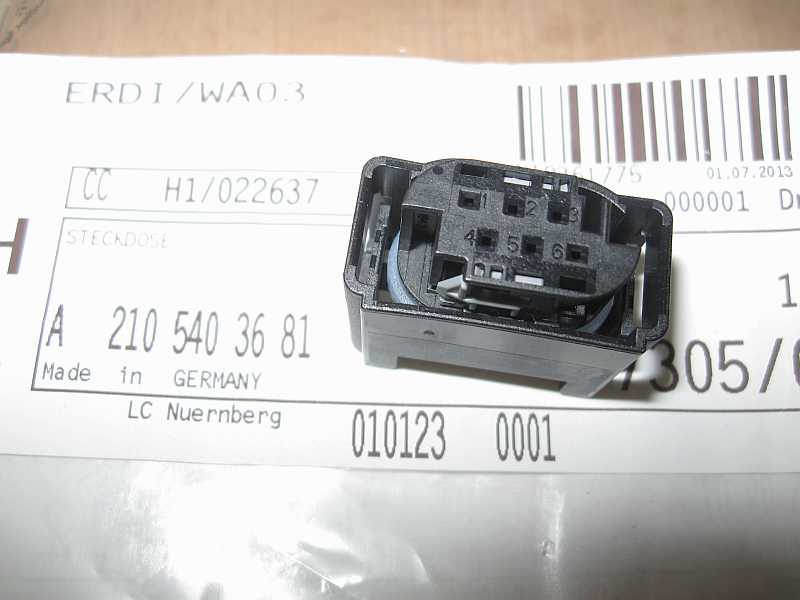

| Zur Entnahme des Steckereinsatzes aus dem Steckergehäuse A2105403681 muss man beide Sperren etwas nach außen drücken. |  |
 |
 |
 |

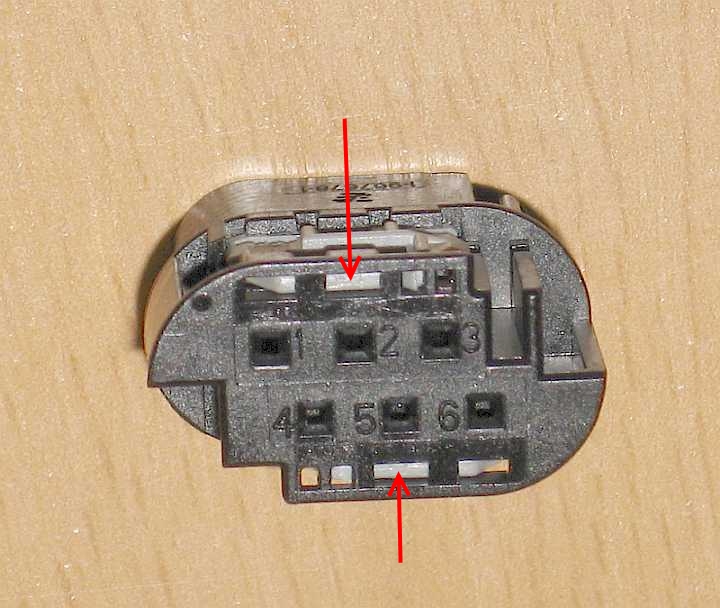

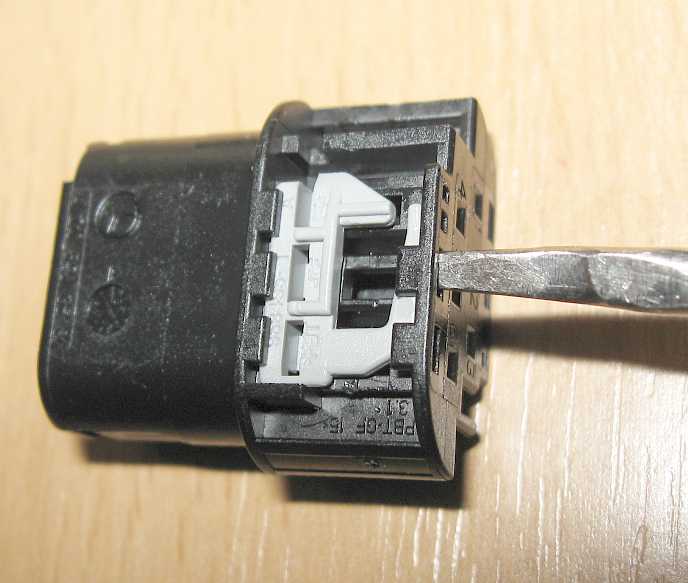

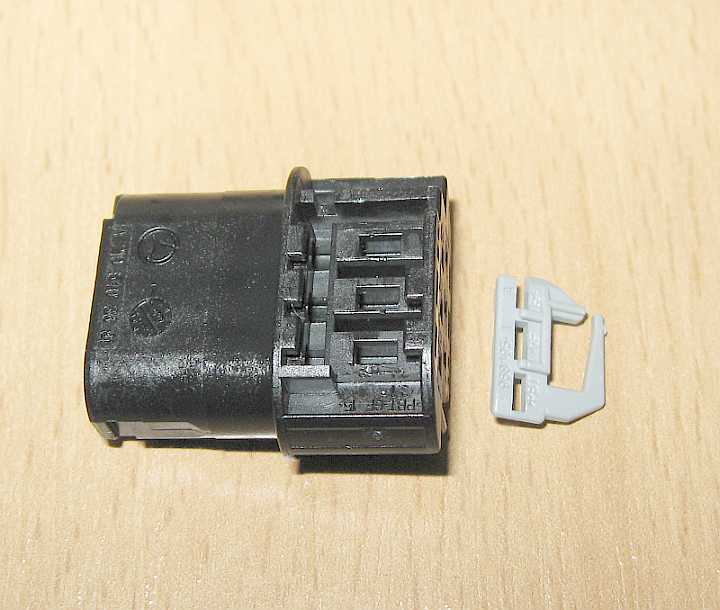

| Die graue Verriegelung für die MQS-Einsätze läßt sich mit einem spitzen Schraubendreher oben am Gehäuse etwas eindrücken und dann seitlich verschieben. |  |
 |
 |
 |
 |
|

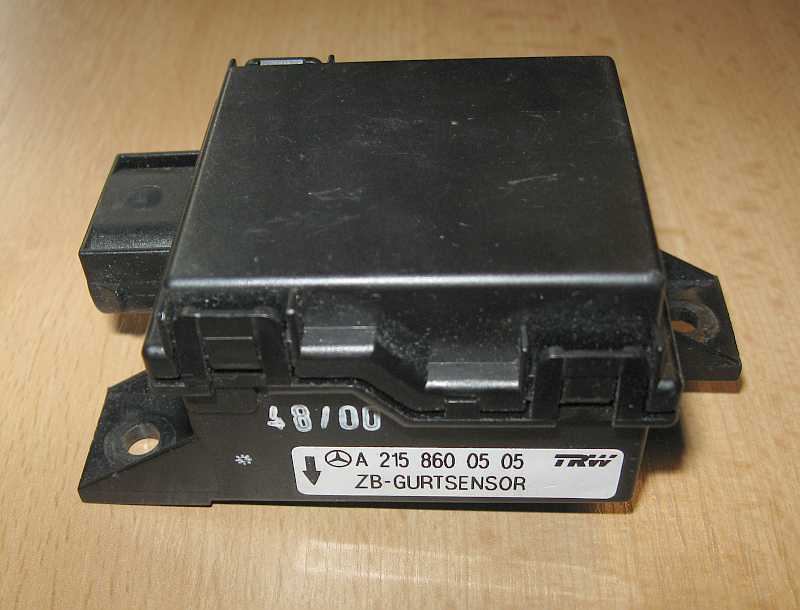

6.4 Sensor Gurtsperre A60 A2158600505 zerlegt:
|

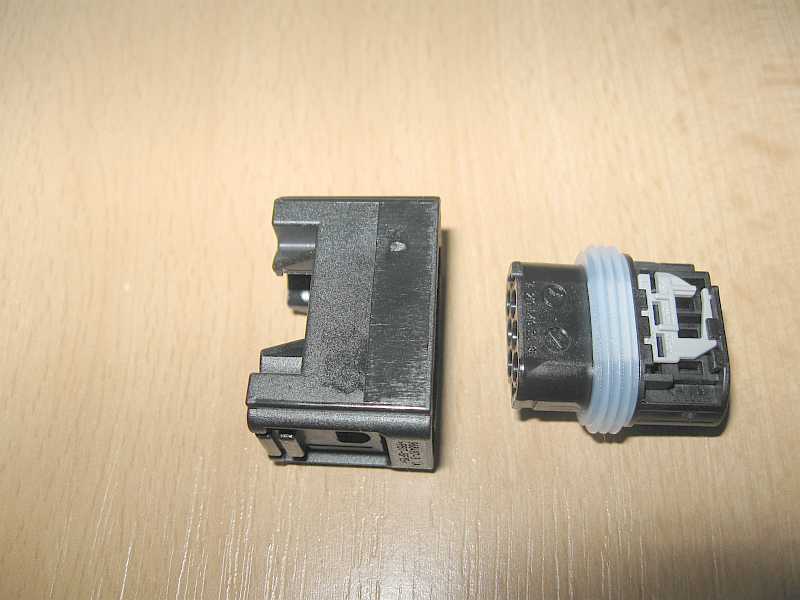

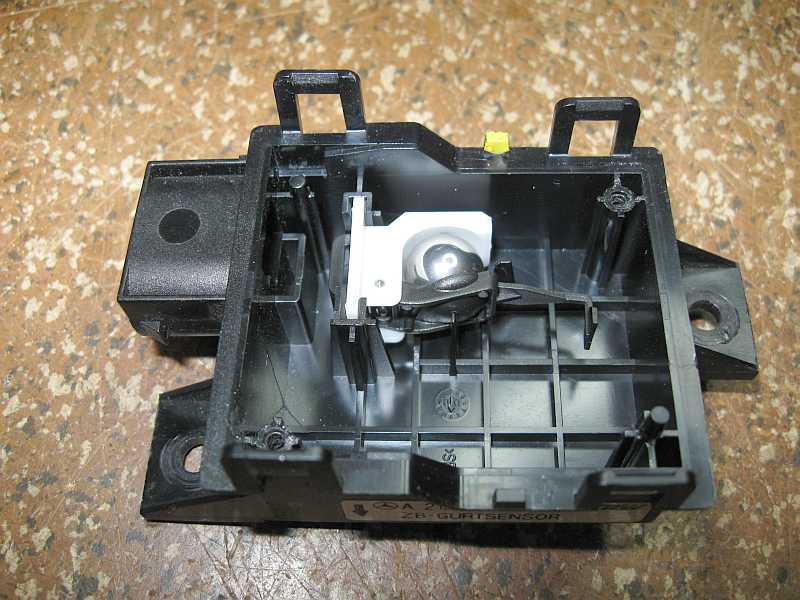

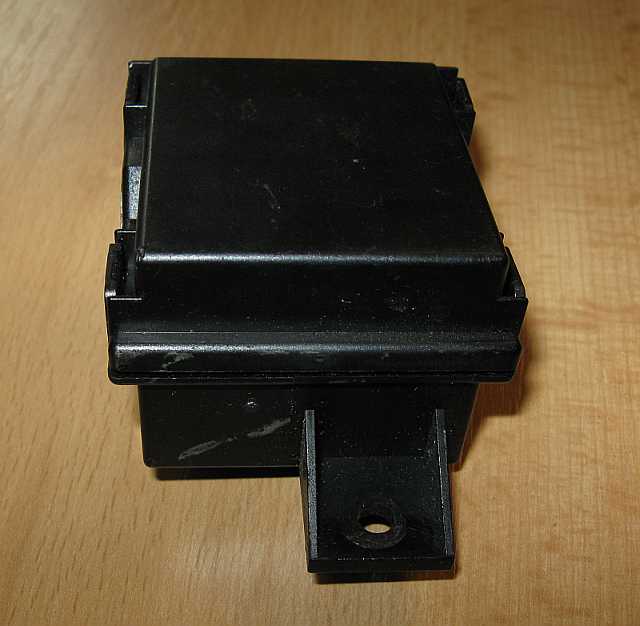

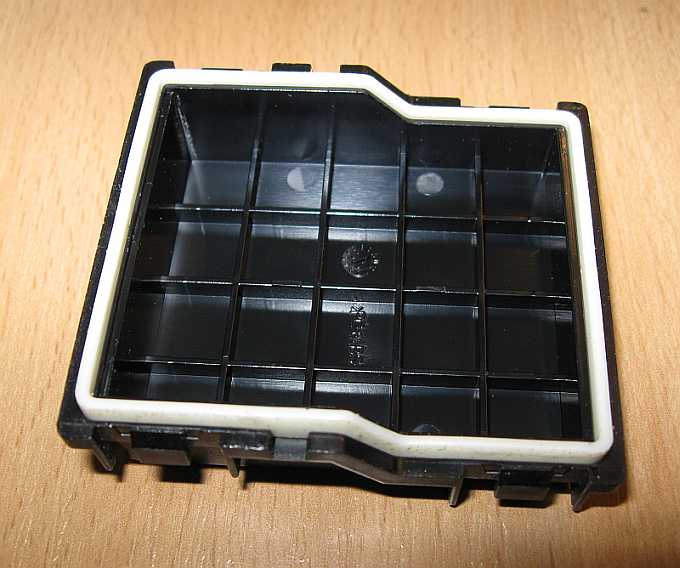

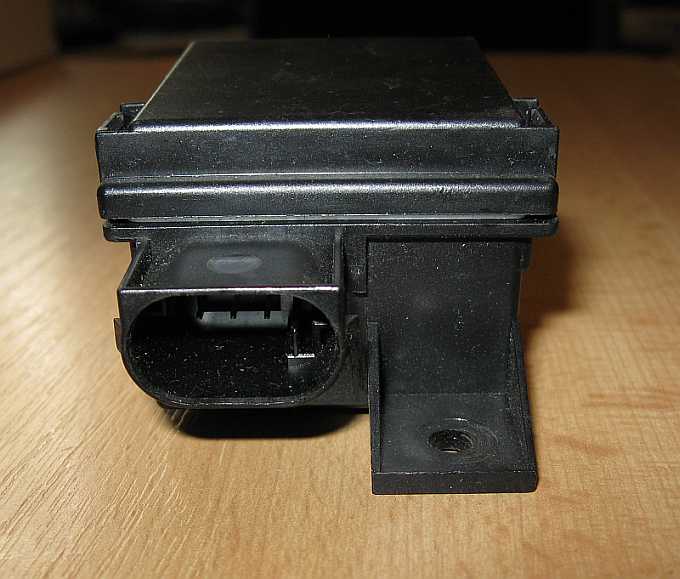

| Das Gehäuse kann leicht durch Anheben der zwei Bügel auf jeder Seite geöffnet werden. Der Deckel ist mit einer Gummidichtung versehen. Die Öffnung über dem 6-poligen Steckeranschluss wird von der eingesteckten Kupplung verschlossen. |  |
 |
 |
 |
 |
|
6.5 Platine:

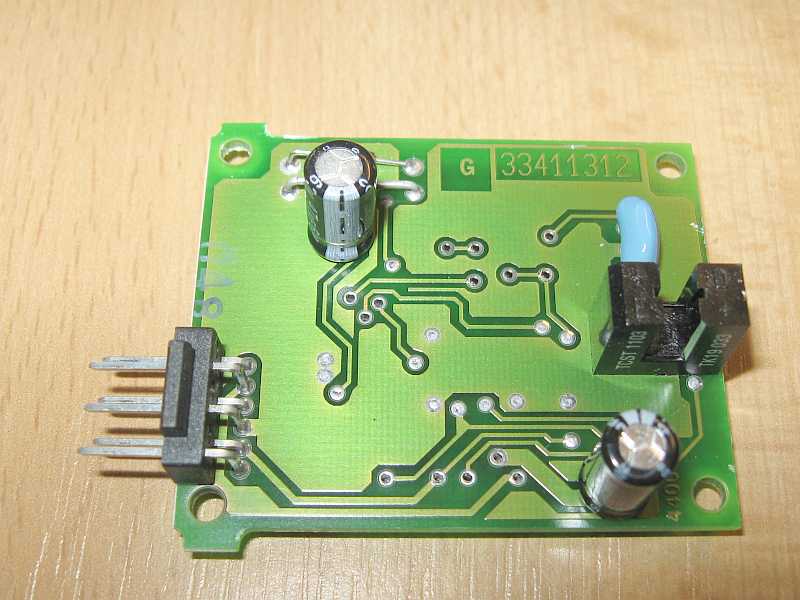

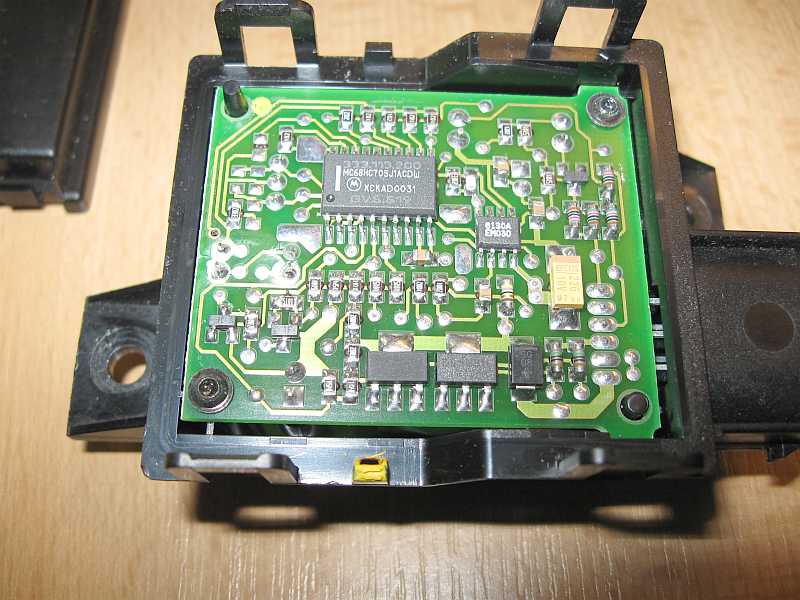

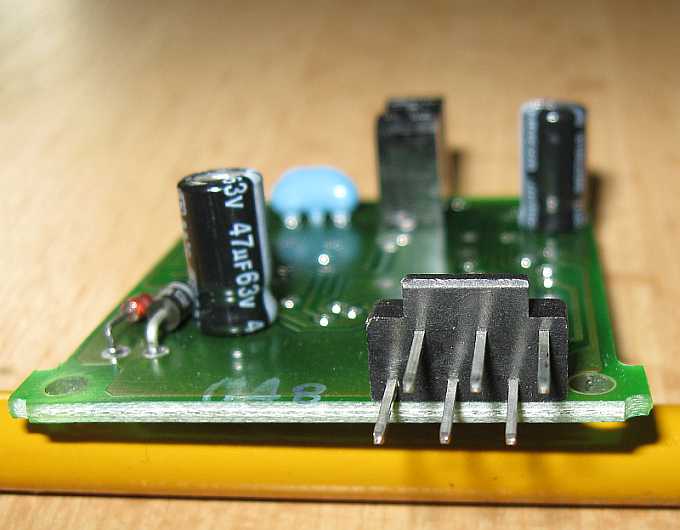

Auf der Platine befinden sich neben anderen üblichen Bauteilen ein Motorola-Chip MC68HC705J1A und ein EEprom. |  |
 |

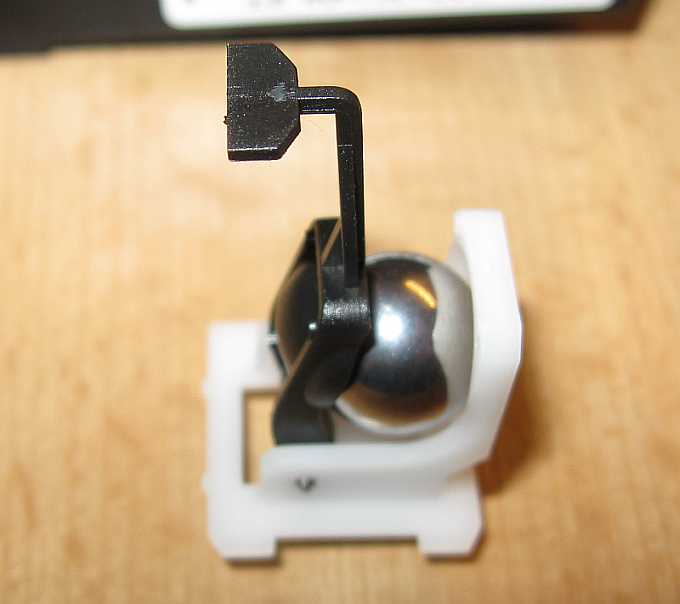

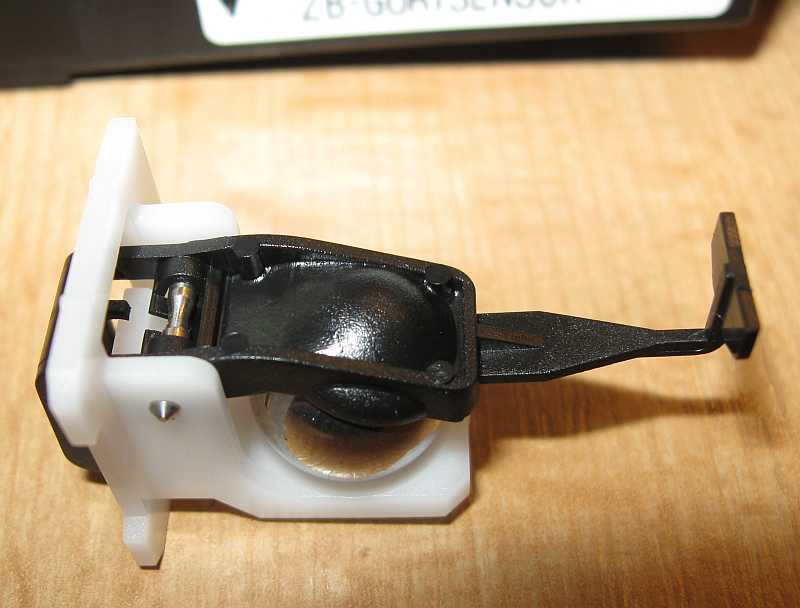

| Bei einer Fahrzeugverzögerung von 0,45 g oder einer Fahrzeugneigung > 27° bewegt die Kugel am Boden des Gehäuses einen Hebel, der in eine Lichtschranke auf der Platinenunterseite reicht und so ein Signal auslöst. |  |
 |
 |
 |
|
6.6 Lichtschranke:

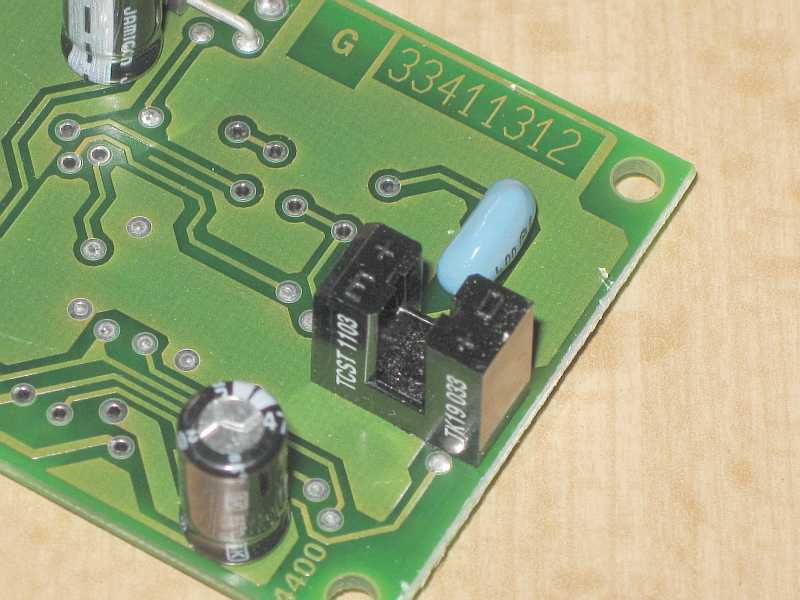

Die Lichtschranke TCST1103 ist eine z.B. von Vishay Semiconductors hergestellte Gabellichtschranke (Inkrementalgeber), die mit 5 V betrieben wird. Die Lichtschranke enthält eine Infrarot-Sendeeinheit (950nm) und einen Phototransistor als Empfangseinheit. Ein Datenblatt findet sich bei Fa. Reichelt oder hier. |
 |
 |
|
7. Sensor Frontalbeschleunigung B48/1 bzw. B48/2: Typ 230 bis Modell-J.2008:
Bauteilbeschreibung: EPC-Net: 82/287 GF91.60-P-4033R Sensor links bzw. rechts aus-, einbauen: AR91.60-P-0750R Dazu muss die Leuchteinheit gelöst und etwas nach vorne herausgenommen werden, bis die Schrauben am Sensor zugänglich sind. AR82.10-P-4730R, dazu die vordere Motorraumabdeckung lösen: AR61.20-P-4003R, vorderes Teilstück vom Innenkotflügel lösen: AR88.10-P-41300R, vorderen Stossfänger lösen: AR88.20-P-200001R, Seitlich neben der SBC-Einheit und neben dem ABC-Öl-Behälter sind die Sensoren links und rechts im Frontmodul befestigt. Sie ermitteln den Beschleunigungswert der Fahrzeugfront. Ein Selbsttest wird im Sensor regelmäßig durchgeführt. Nach vier Nichtfunktionen wird der Sensor dem Steuergerät N2/7 Rückhaltesystem als defekt gemeldet und im nichtflüchtigem Speicher der Fehler abgelegt. Variantenabgleich: Fahrzeugspezifische Daten der Sensoren werden mit den hinterlegten Daten bis 31.10.2003 im Steuergerät EZS (N73) oder ab 01.11.2003 im Steuergerät Zentrales Gateway (N93) verglichen. Die Diagnose kann die Produktionsdaten auslesen. |
|
7.1 Teile Sensor Frontalbeschleunigung B48/1 bzw. B48/2:
Bild-Nr. 70: Sensor Auslösegerät in Frontmodul links und rechts bis F 127345, bis 31.08.2006: A0038204226 Sensor ab F 127346, ab 31.08.2006: A0038212851 Bild-Nr. 900: Steckergehäuse 2-Pin SLK 2.8: A1685452918 Bild-Nr. 901: Kontaktfeder: SLK2.8, 0,75-1,00 mm2: A0095458126 Dichtbeilage: A0005457180 |
