Übersicht Vario-Dach Typ 230 Teil 7:

1.Übersicht Hutablage: Typ 230.4:
1.1 Hutablage und Dach:
2. EPC-Net: Gruppe 79/120/6:
3. Hutablage Variodach Aus-, Einbau:
4. Ausgleichstreifen: einstellen, reparieren:

5. Betätigungszug:
5.1 Antenne (AM Mittelwelle) Hutablage:
6. Abdeckklappe Scharnier Hutablage:
7. Reparatur Abdeckklappe Scharniergestänge Hutablage:
7.1 Reparatur Abdeckklappe: beste Lösung:

8. seitliche Verkleidung:
zurück zur Übersicht Heckdeckel

Stichwörterverzeichnis Dach

zurück zur Gesamt-Übersicht Variodach R230 :
Übersicht Vario-Dach Typ 230 Teil 7:

Übersicht Systembauteile Vario-Dach: GF77.39-P-9999R

Übersicht: Funktionen Vario-Dach: GF77.39-P-0999R

Suchhilfe Schaltpläne Typ 230: OV00.01-P-1901KA

Beachten: Hinweise zum Bearbeiten von Magnesium-Bauteilen: AH60.00-P-0023-01R
1. Übersicht Hutablage: Typ 230.4: top

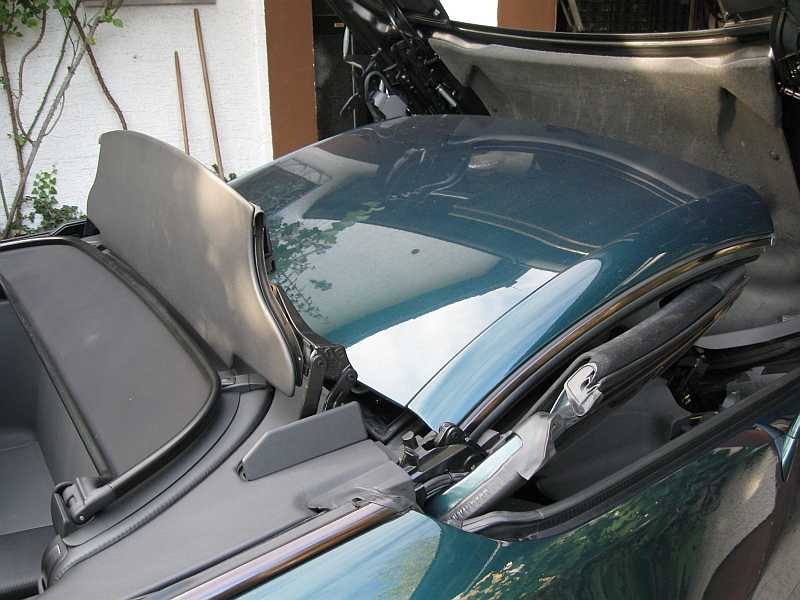

Vario-Dach zweiteilige Hutablage:

Übersicht:Anordnung/Aufgabe/Aufbau: GF77.33-P-3040R
Anordnung: bewegliche Abdeckung zwischen Heckdeckel und Rückwand

Aufgabe: Eine mechanische Zwangskopplung zwischen linkem Hauptlager und zweiteiliger Hutablage öffnet
den Ablagebereich des Variodaches im Kofferraum.

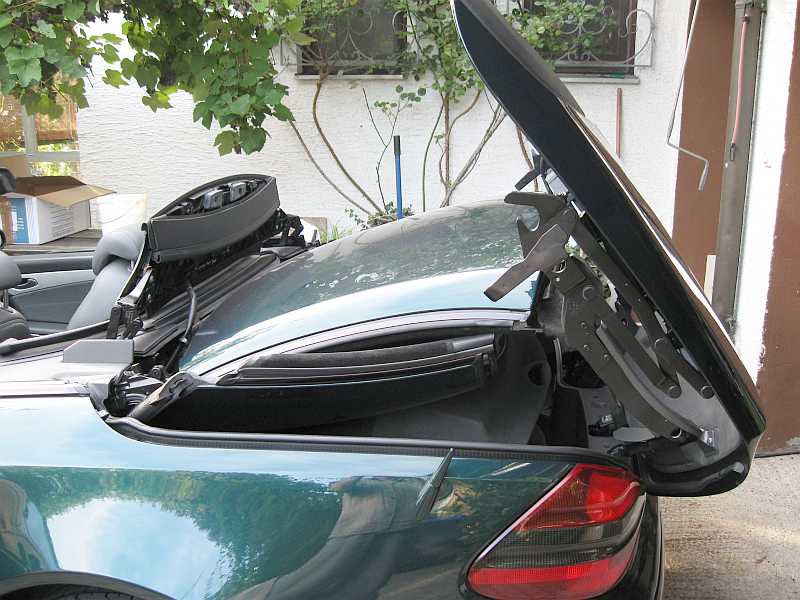

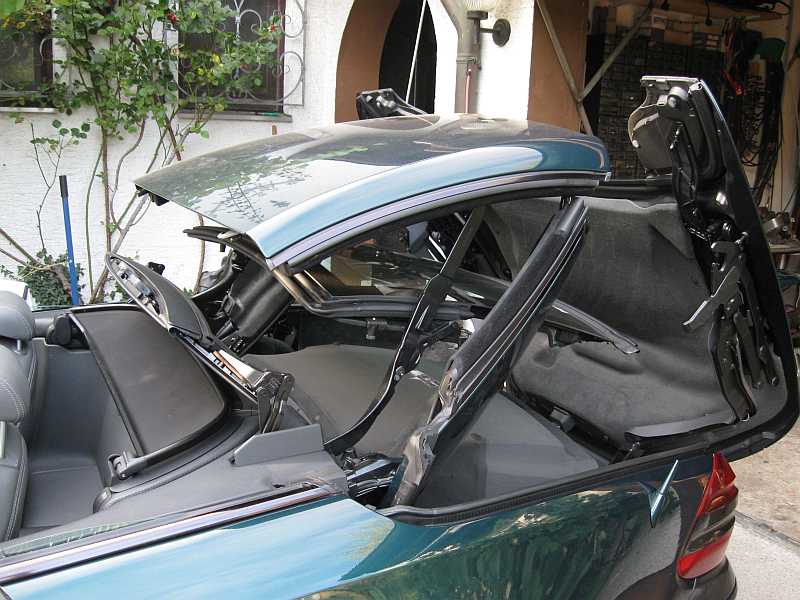

Bilder: Dachschließung!
SL55AMG SL55AMG SL55AMG SL55AMG

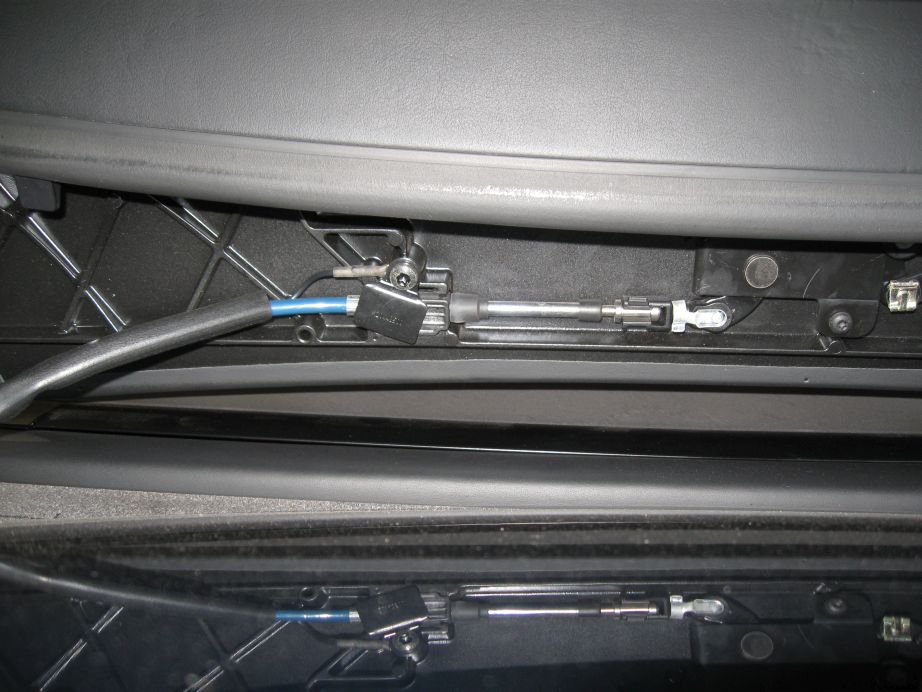

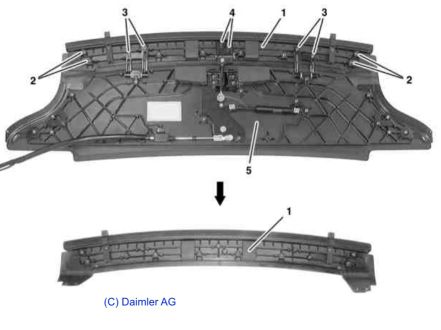

Aufbau: Ein Zug-/Druckkabel (Bestätigungszug), das mechanisch mit dem linken Hauptlager verbunden ist, öffnet den oberen
Teil der Hutablage. Der untere Teil wird mechanisch über das Variodachgelenk bewegt.

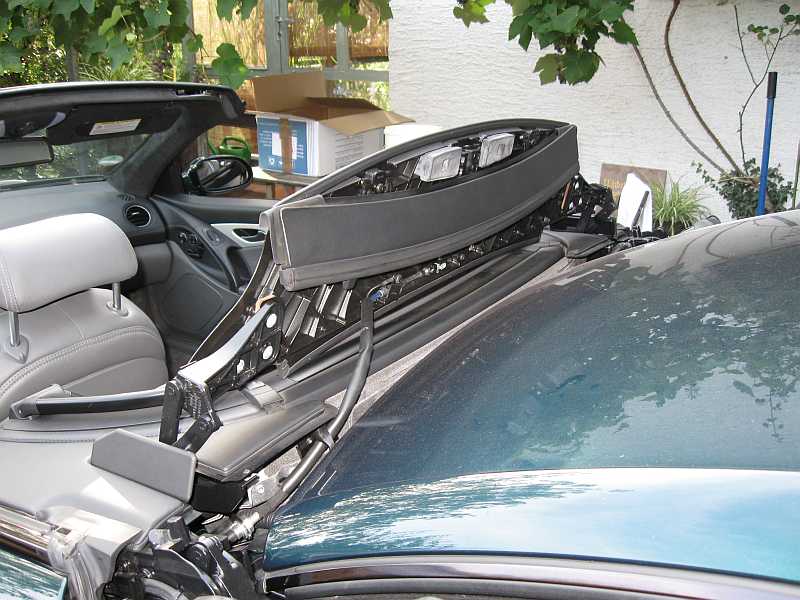

Wird das zusammengelegte Dach beim Schließen weiter angehoben,
kippt die zusammengeklappte Hutablage weiter nach vorne.
SL55AMG
1.1 Hutablage und Dach: top

Bei einem Mitglied vom SL-R230-Forum.de drückten die Gummipolster der Hutablage auf das im Kofferraum abgelegte Dachteil (Delle im Blech).
Normalerweise sind da über 10 mm Abstand. Die Dacheinstellung war also verändert. Die Beschreibung der Beladehilfe/Hydraulik ist
hier.

Harald (halg60) hatte im www.sl-r230-forum.de am Mittwoch, 14.Mai 2014 dazu einen Bericht begonnen.
SL55AMG SL55AMG

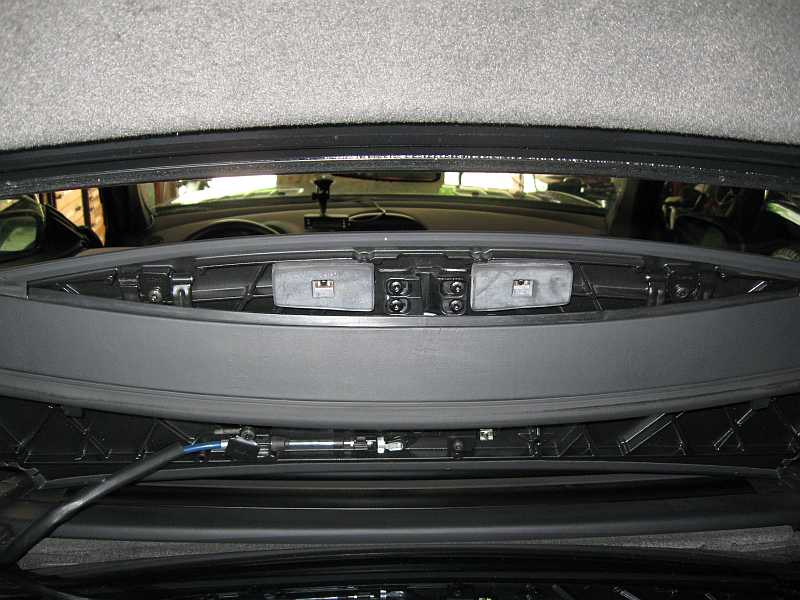

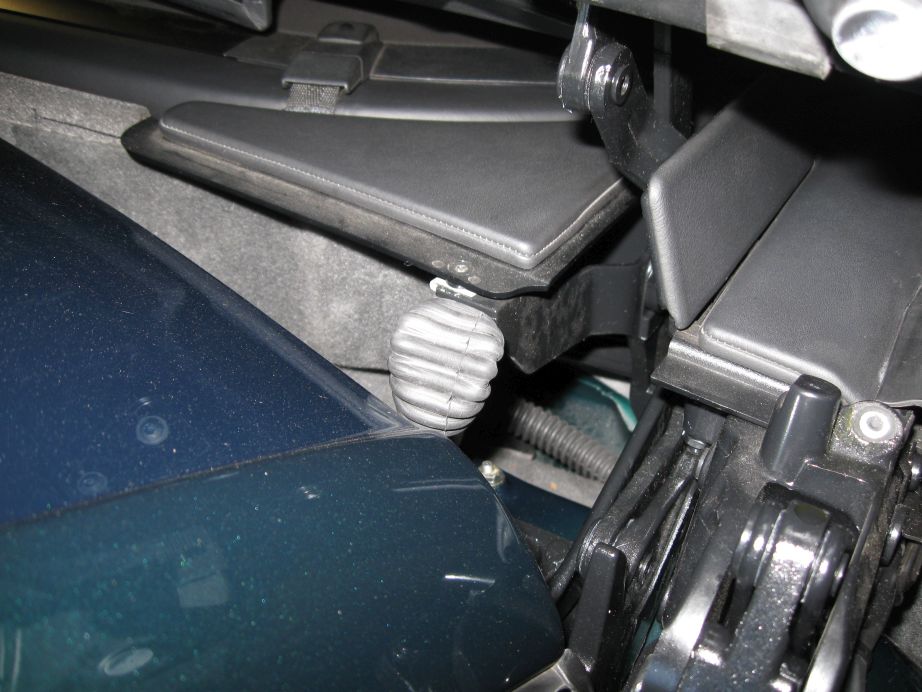

Wird das im Kofferraum abgelegte Dach mit der Beladehilfe (Drücken der Taste) hochgestellt, wird der vordere Teil der Hutablage
angehoben und die obere Hälfte der Hutablage nach unten abgeklappt. Dann kann man die Gummipolster und die
Zwischenlagen (Einstellung der Höhe der Hutablage) kontrollieren.

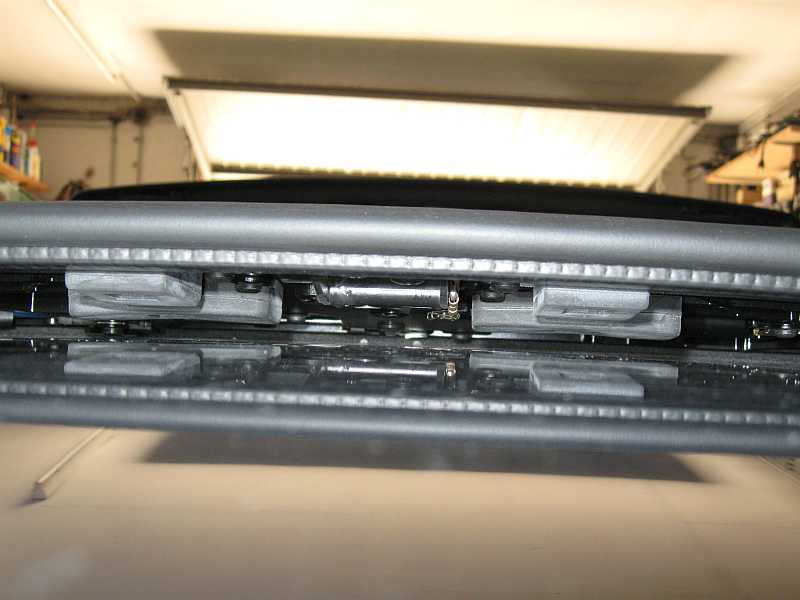

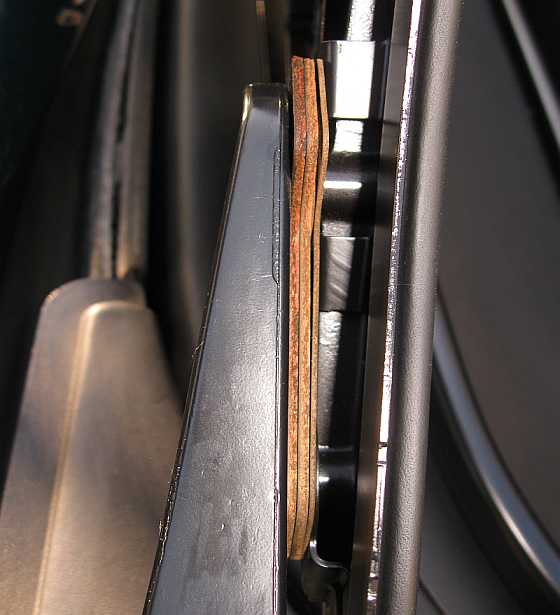

Durchschnittsdaten:

Dicke hintere Gummipuffer (grau, schön weich) : zur Mitte 15mm, nach außen 13 mm, also gewölbt, zum Dach passend.
Abstand zwischen Dach und Gummipuffer 10 mm. Gesamtdicke der drei Zwischenlagen: 5 mm, zwei mit 2 mm, eine mit 1 mm.
Mit den Zwischenlagen A2307950X96 (X = 7,8,9) kann die Höhe der Hutablage eingestellt werden.
SL55AMG SL55AMG SL55AMG
2. Hutablage EPC-Net: Gruppe 79/120/6: top

Hutablage vorn, bei Stoff und Leder: A2307900235, Code 010,913
bis Fahrgestell F122820 bis 30.03.2006 (Ausnahme Modelljahr Code 807)
ab Fahrgestell F109966 ab 23.06.2005 (Ausnahme Modelljahr Code 806)

Hutablage vorn, bei Stoff und Leder: A2307900735, Code 011,914

Hutablage vorn, bei Leder exclusiv: A2307900335, Code 915, 500A,
581A schwarz, 587A rot, 588A grau, 510A nicht für Black Sirius.
SL55AMG

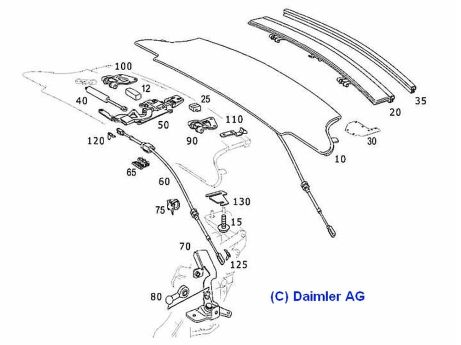

Bild 10: Hutablage vorn, bei Stoff und Leder: A2307900235, Code 010,913
Bild 12: Gummipuffer Hutablage vorne: links: A2307900139 rechts: A2307900239

Bild 20: Abdeckung hinten: A2307900435, codes wie Hutablage vorne
Bild 25: Gummipuffer Hutablage hinten: (2x) A2307900339
Bild 35: Abdichtung Hutablage hinten: A2307901598
Bild 40: Spanner (Gasdruckfeder 50 N): A2307900079
Bild 50: Antrieb zum Zusammenfalten der Hutablage vorne und hinten: A2307900007
Bild 60: Seilzug (Seil): A2307900059
Bild 70: Halter Seilzugsteuerung: A2307900014
Bild 80: Verschluss Abstützung Halter, Seilzugsteuerung und Hauptlager: A2307901071
Bild 90: Scharnier zum Falten von Vorder- und Hinterteil links: A2307900169

Bild 100: Scharnier zum Falten von Vorder- und Hinterteil rechts: A2307900269
Bild 130: Zwischenlage: A2307950796 (0,5 mm), A2307950896 (1 mm), A2307950996 (1,5 mm)
SL55AMG

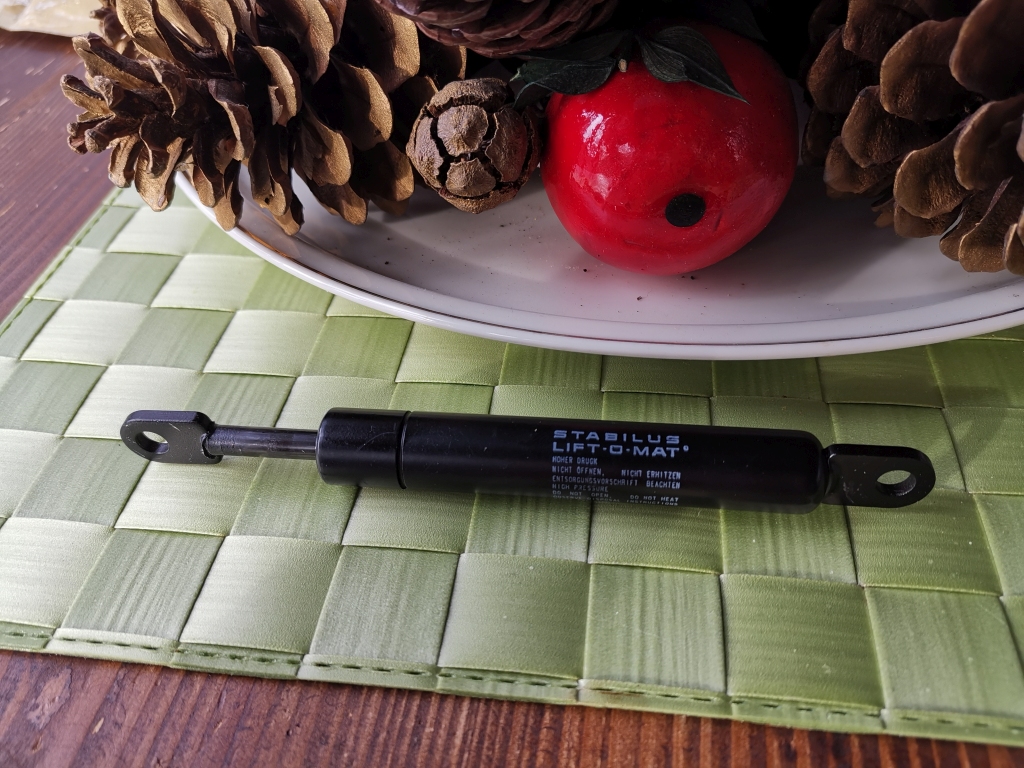

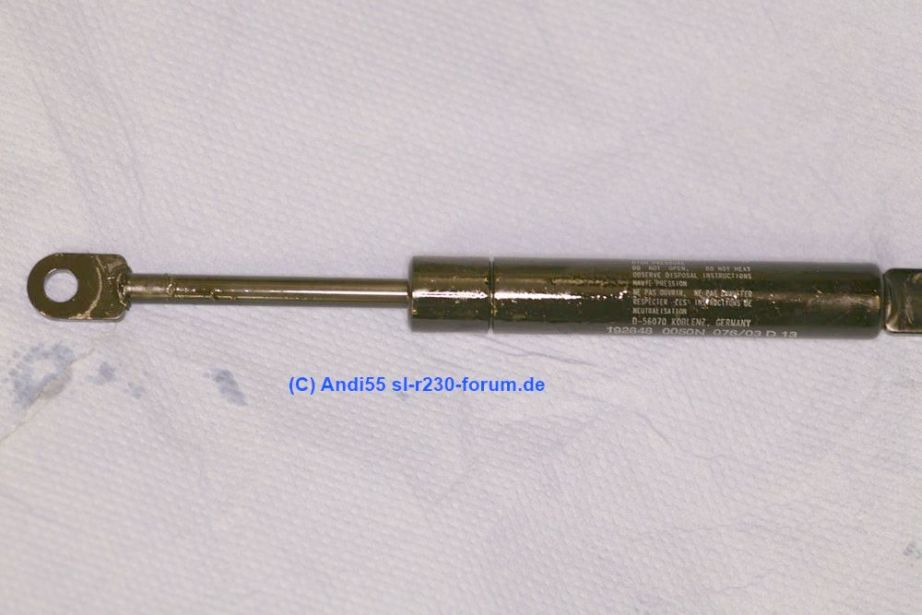

Die Gasfeder (EPC-Bild-Nr. 40) von STABILUS LIFT-O-Mat hatte den Aufdruck 192848 0050N
188/03 E 13: 188 = Produktionstag, 03 = Jahr (bekam ich im März 2019 von
Mitglied Wegelej vom SL-R230-Forum, Danke).

3. Bild: SL350 von Jakob

siehe im SL-R230-Forum Bericht von J. Wegelej
SL55AMG SL55AMG SL55AMG
3. Hutablage Variodach Aus-, Einbau: top

Hutablage komplett aus-, einbauen: AR77.30-P-6340R

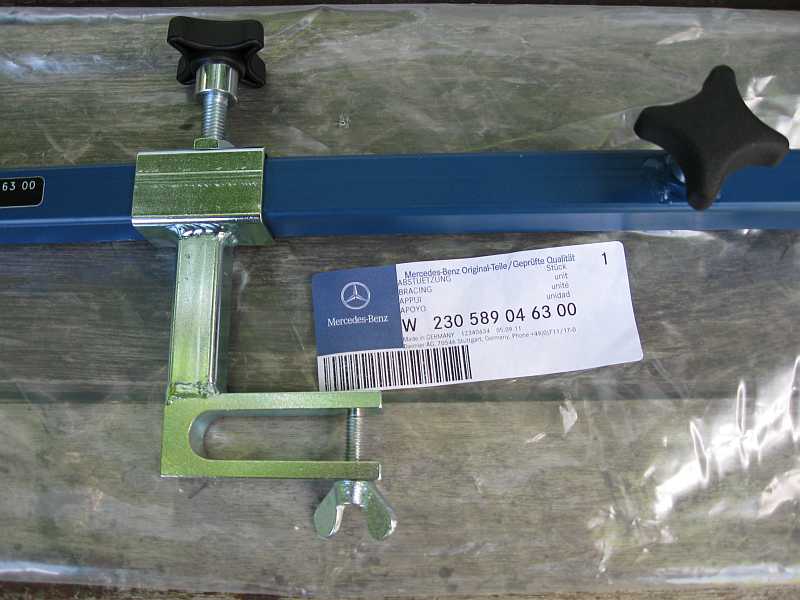

Dazu wird die Dachabstützung W2305890463 benötigt,

siehe AR77.50-P-3000-01R. Damit kann das Dach in einer Zwischenstellung festgehalten werden.
SL55AMG SL55AMG SL55AMG
4. Hutablage, Ausgleichstreifen: einstellen, reparieren: top

Hutablage Variodach einstellen: AR77.30-P-6341R

Ausgleichstreifen für Hutablage Variodach aus-, einbauen AR77.30-P-6343R

Ausgleichstreifen für Hutablage Variodach einstellen: AR77.30-P-6342R
SL55AMG

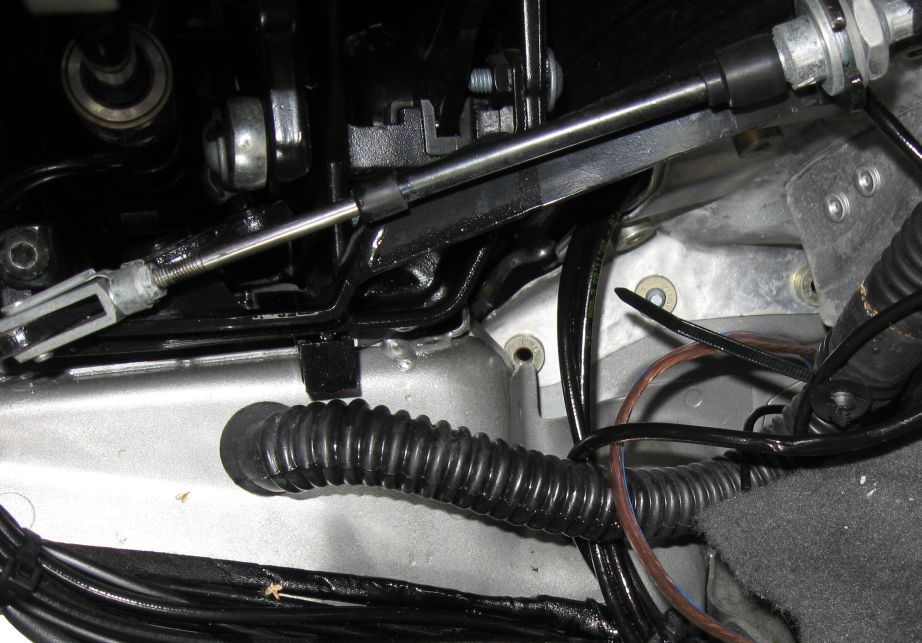

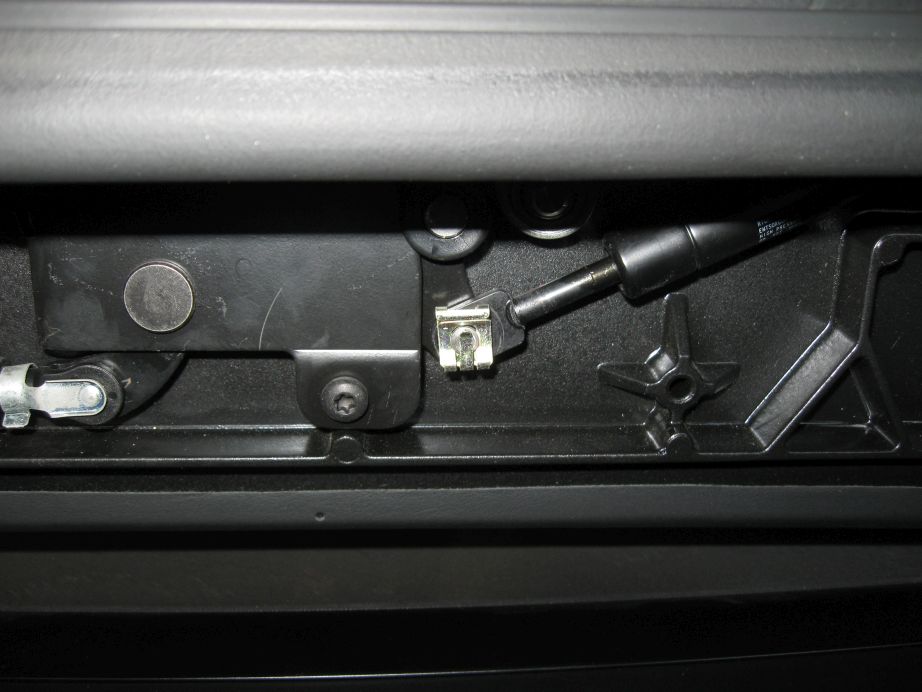

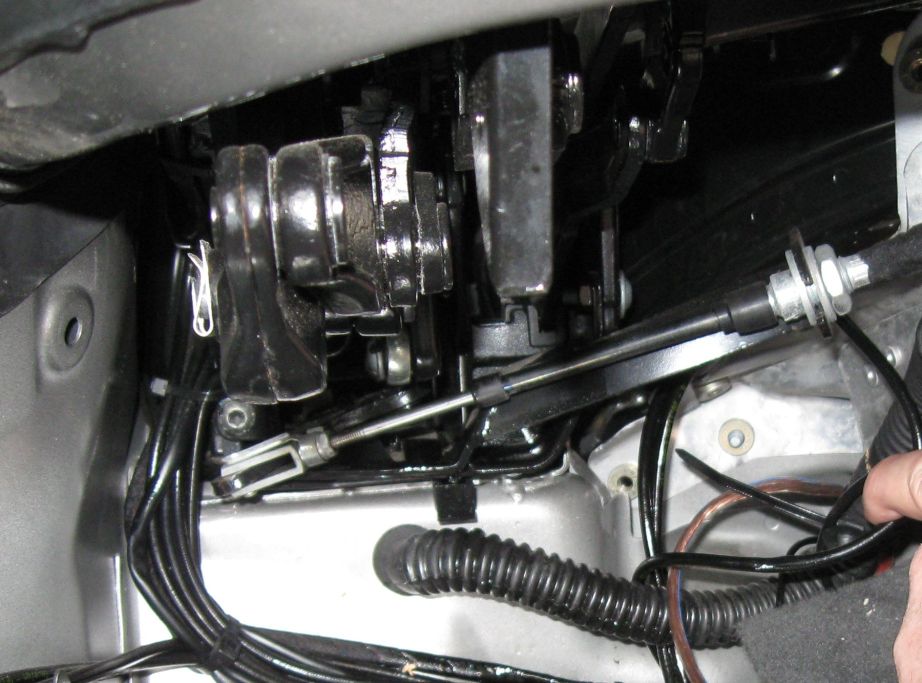

5. Betätigungszug Hutablage: top

Antrieb für Betätigungszug (Seilzug) der Hutablage Variodach aus-, einbauen: AR77.30-P-6346R

Betätigungszug (Seilzug) für Hutablage Variodach einstellen: AR77.30-P-6345R
SL55AMG
5.1 Antenne (AM Mittelwelle) Hutablage: top

Mit der Inbus-Schraube ist die Antennenleitung (für AM Mittelwelle) an die als Antenne wirkende Hutablage bei geöffnetem Dach angeschraubt.
SL55AMG
Der Antennenverstärker Hutablage (A2/67) enthält einen Umschalter für die Auswahl der AM-Signale je
nach Vario-Dach-Stellung, siehe hier: Abschnitt 2.7.

Antennenverstärkermodul Heckscheibe: Typ 230.4 AR82.62-P-8300RA

Antennenverstärkermodul Heckscheibe: Code (P99) "AMG Black Series": AR82.62-P-8300RBS
SL55AMG
Betätigungszug für Hutablage Variodach aus-, einbauen: AR77.30-P-6344R SL55AMG SL55AMG SL55AMG SL55AMG
Zusätzliche Anweisungen:

Verkleidung links seitlich im Kofferraum aus-, einbauen: AR6830p4800R

meistens unnötig: Heckdeckel in Montagestellung bringen: AR88.50-P-5000-01R

Verkleidung Heckmittelstück aus-, einbauen: AR68.30-P-4785R

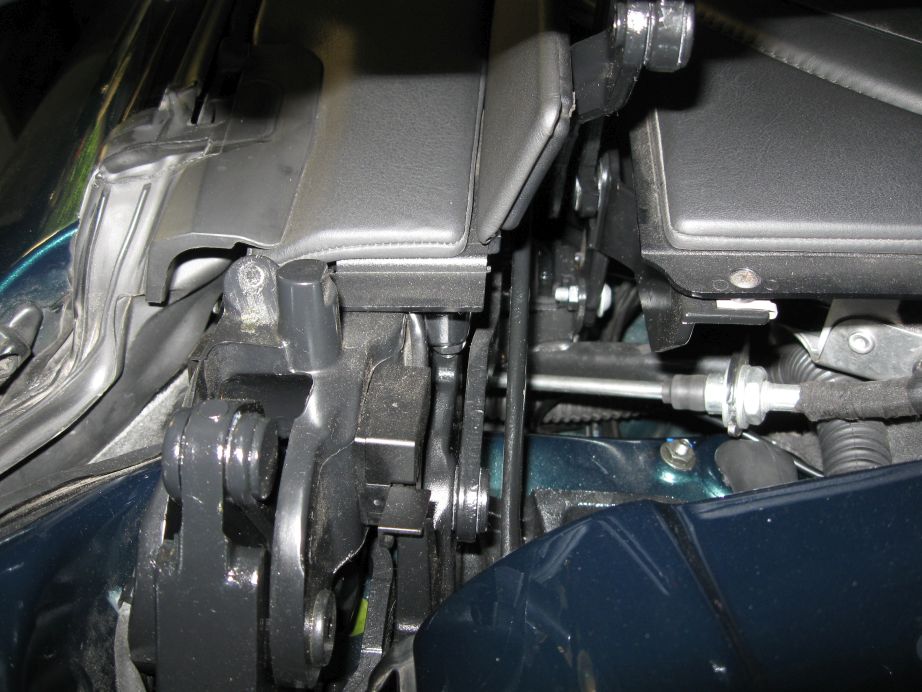

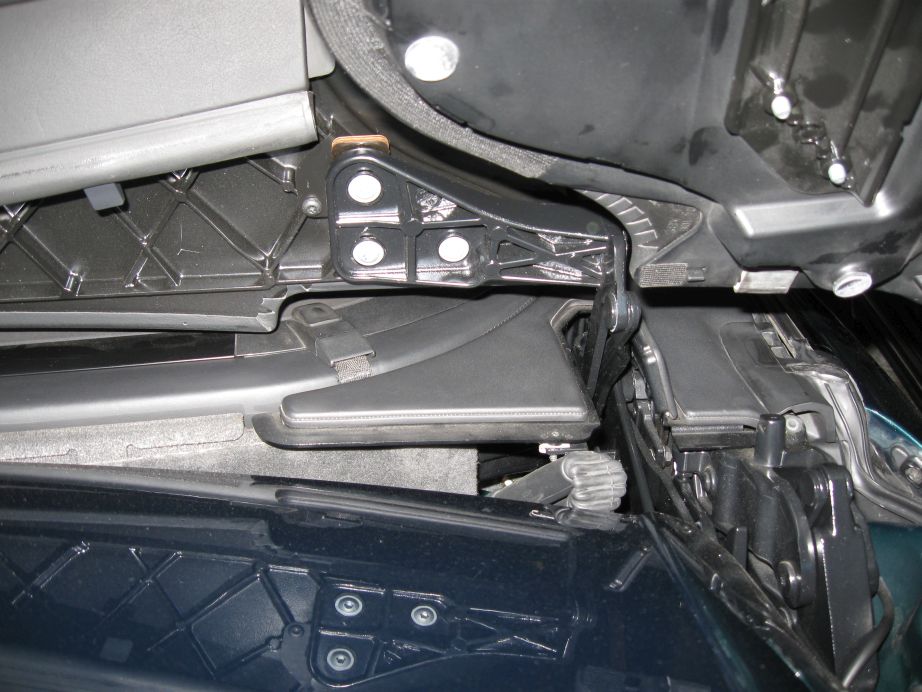

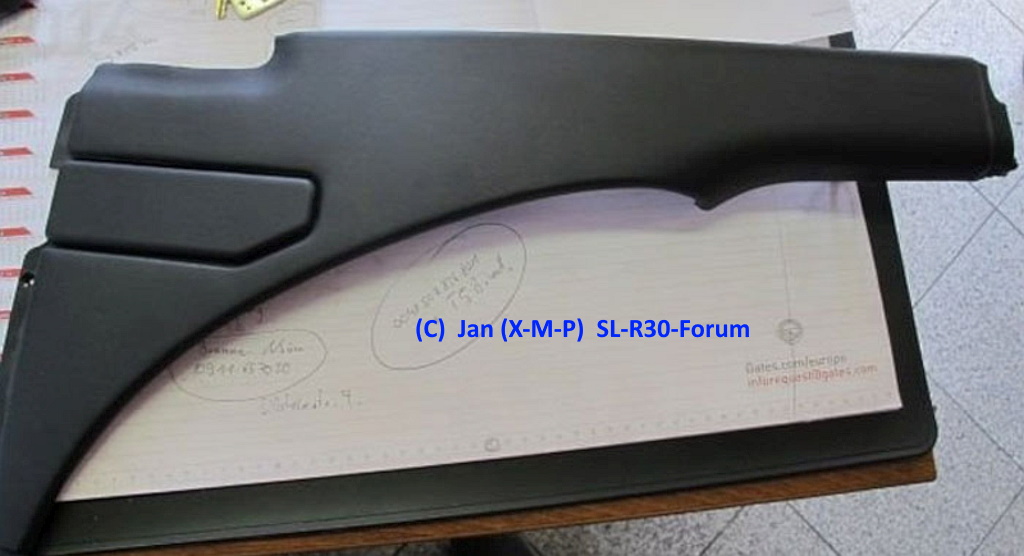

6. Abdeckklappe Scharniergestänge Hutablage: top

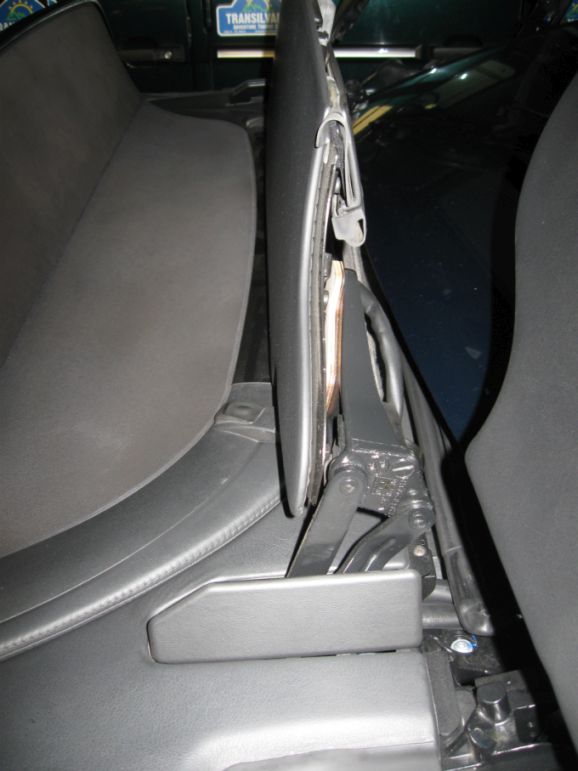

Wird die Hutablage aufgestellt, werden zwei kleine Klappen vom Scharniergestänge der Hutablage hochgeklappt.
Die Klappe gibt es nicht einzeln, nur die Abdeckung mit Klappe und Scharnier (Verkleidung)

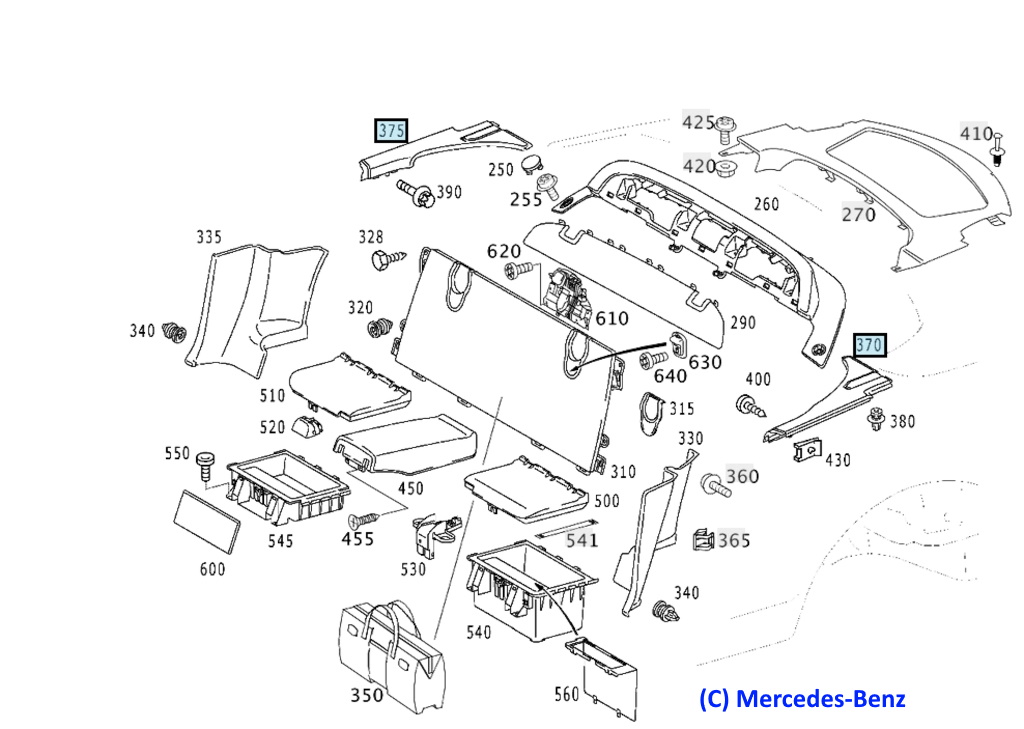

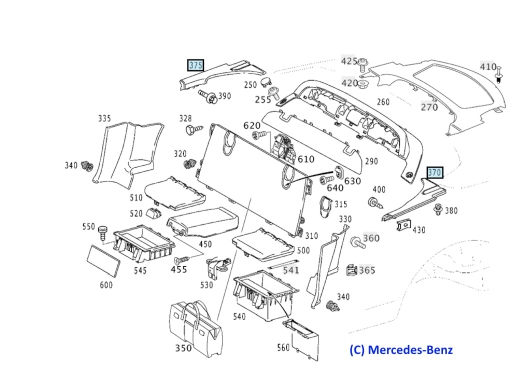

siehe EPC-Net Gruppe 68 Verkleidung/435 Verkleidung Vorderwandsaeule../Bild 2.

Bild-Nr. 370: links - A2306901141 , Bild-Nr. 375: rechts - A2306901141,
Leder Exclusiv in schwarz, rot, grau Code: 500A/581A/587A/588A/510A/530A)
SL55AMG SL55AMG
SL55AMG SL55AMG SL55AMG SL55AMG SL55AMG
7. Reparatur Abdeckklappe Scharniergestänge Hutablage: top

Es gibt im Forum www.sl-r230-forum.de einige Anleitungen zur Reparatur der Scharniere der kleinen Abdeckklappen, z.B. vom Klaus (sl-r230-forum.de, Carlorff):

seine Anleitung: Montage Abdeckung m. kleiner Klappe

meine Ergänzung: Die Clipse sollte man mit einem Kunststoffspatel abdrücken und nicht die Klappe hochziehen.

und Klappenhalter reparieren, als PDF.

Beitrag von Jan (X-M-P SL-R230-Forum.de): Reparatur der kleinen Klappe
7.1 Reparatur Abdeckklappe: mein Favorit - beste Lösung: top

Die Lösung von Andi55 gefällt mir am besten: Kleine Klappe aus Aluminium. Siehe auch hier (FR. 19.06.2020).

Einzelheiten dazu siehe: seine Webseite

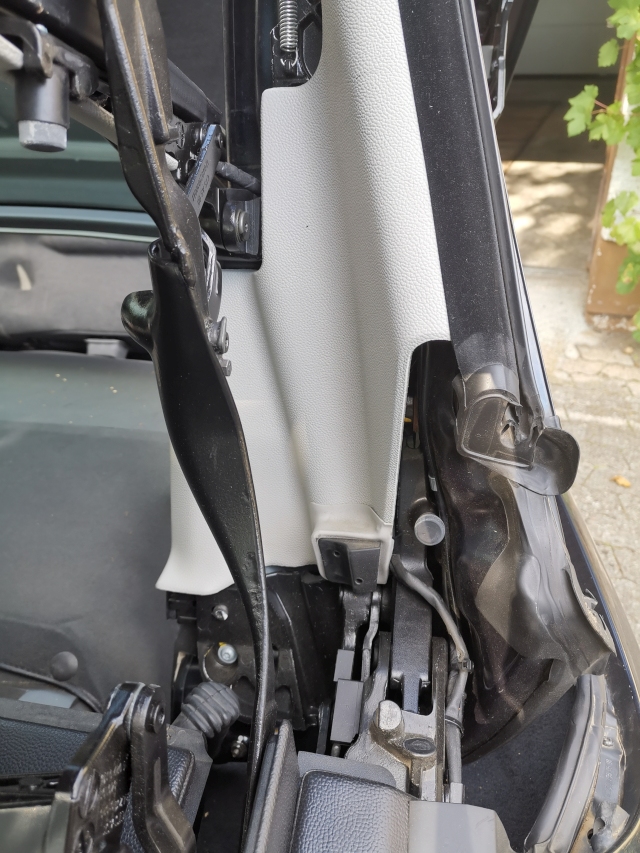

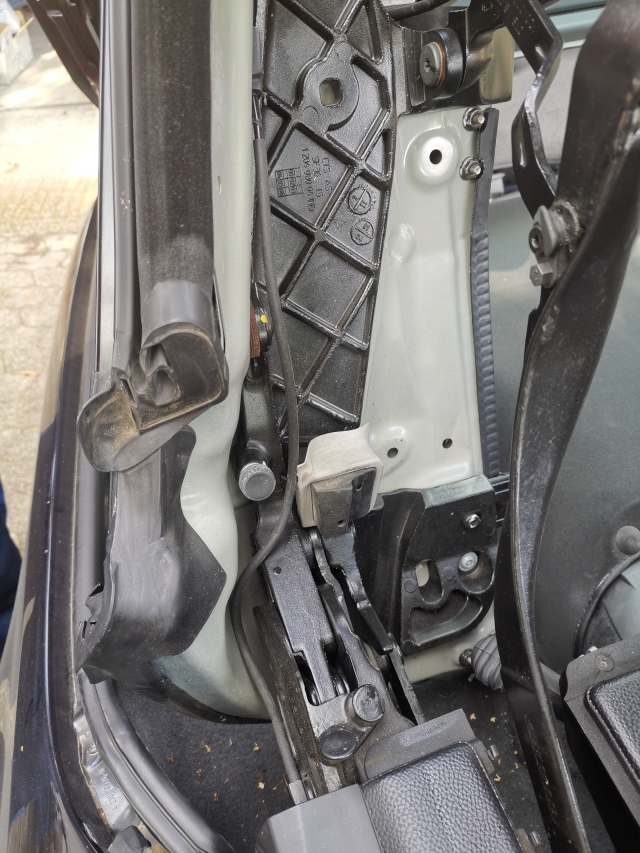

8. Verkleidung seitlich: top

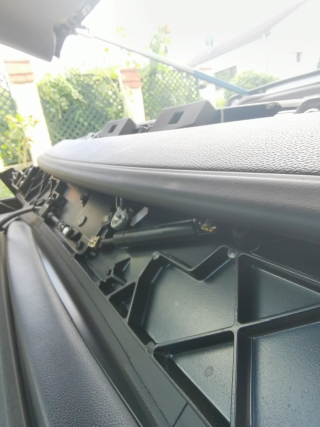

Am 13.09.21 war Jakob mit seinem SL350 bei mir zum Krytox-Event.
Dabei versuchte er die rechte Verkleidung einzubauen. Die Befestigung der Verkleidung
scheiterte an den schlechten Stöpseln. Zumal sich die geklebten Grundplatten der Stöpsel
an der Unterseite der Verkleidung lösten.

EPC-Net Gruppe 68 Verkleidung, 435

Bild 335: A2306900614 Verkleidung
Bild 340: A0119884678 Klammer Fondseitenteil an Verkleidung:
SL55AMG SL55AMG SL55AMG
