Außenspiegel R230: r230/sl55amg-aussenspiegel.htm Letzte Änderung 11.04.24/26.05.23/05.08.22/21.06.22/13.05.20/16.03.20/Beginn 09.07.2014 (C) Dr. Juliane Hehl (Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung) Impressum gem. DSGVO

Roadmap - Motor M113.992 R230 - Stichwörterverzeichnis R230 Die Webseiteninhalte bieten nur die Hilfe zur Selbsthilfe und sind keine Anleitung zur Reparatur, nur eine Literatursammlung. Emails werden nicht beantwortet, es gibt keine Zugangsdaten! Das gilt nicht für mir bekannte Clubmitglieder. Arbeiten am Fahrzeug erfordern fachliche Kompetenz und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder besser die Finger davon zu lassen bzw. in die Werkstatt zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr und Haftung! Etliche Hinweise können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich jede Haftung dafür abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko.

1. Nostalgie: 1.1 Übersicht: bis Modelljahr 2008 /AEJ07: 2.1 Elektrisch verstellbarer Außenspiegel: Blockschaltbild: 2.2 Spiegelglas verstellen: 2.3 Automatische Abblendung: 2.4 Außenspiegel beheizen: 2.5 Parkstellung Außenspiegel Beifahrer: 2.6 Außenspiegel links/rechts abklappen: 2.6.1 Manuelles Ein-, Ausklappen: Bauteile von A - Z: Tabelle - Arbeitsanleitungen - SL55AMG - G55AMG:

2.6.2 Automatisches Ein-, Ausklappen: 2.7 Außenspiegelposition speichern: 2.8 gespeicherte Außenspiegelposition abrufen: 2.9 Parkstellung Außenspiegel speichern: 3. Außenspiegel Aus-, Einbauten: 3.1 Zusatzblinkleuchte aus-, einbauen: 3.2 Verkleidung Außenspiegel anpassen: 3.3 Verkleidung Außenspiegel aus-, einbauen: 4. Spiegelglas EPC-Net: 5. Außenspiegelverstellmotor:

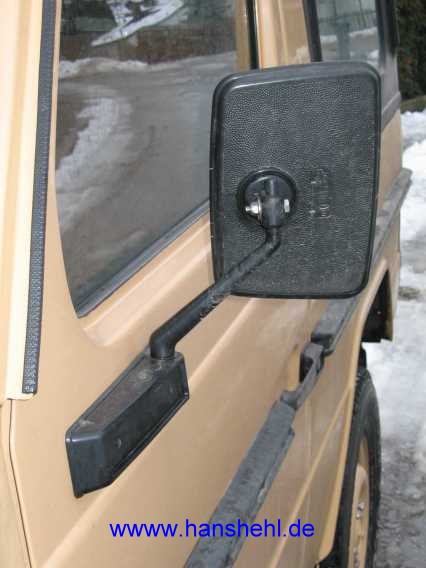

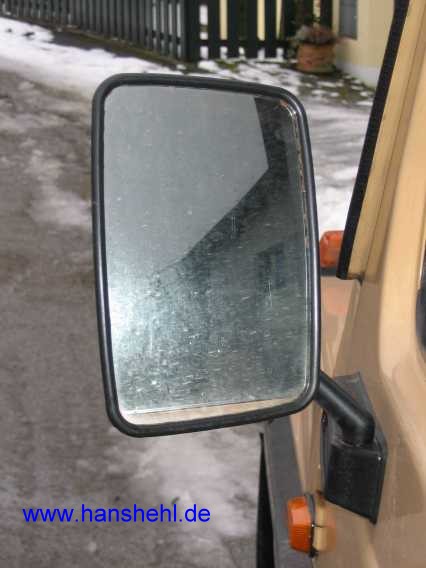

1. Nostalgie: Außenspiegel am Mercedes Geländewagen 240GD 10/1979: Waren das noch Zeiten. Ein Spiegel ohne Motoren und Elektronik.

1.1 Übersicht elektrisch verstellbarer Außenspiegel: R230: Übersicht Systembauteile: Anordnung/Aufbau/Funktion: GF88.79-P-9999RZ Inhaltsverzeichnis Funktionsbeschreibung: GF88.79-P-0999RZ Es sind folgende Funktionen vorhanden:

2.1	Elektrisch verstellbarer Außenspiegel Blockschaltbild:	GF88.97-P-0005-02R	2.6	Mit Code 500: Außenspiegel rechts/links abklappen:	GF88.79-P-2002R
2.2	Spiegelglasverstellung horizontal und vertikal Funktion:	GF88.79-P-2008R	2.7	Position der Außenspiegel speichern:	GF88.97-P-2004R
2.3	Außenspiegel und Innenspiegel automatisch abblenden:	GF88.79-P-2010R	2.8	gespeicherte Außenspiegelposition abrufen Funktion:	GF88.79-P-2005R
2.4	Außenspiegel links/rechts beheizen Funktion:	GF88.79-P-2000R	2.9	Parkstellung Außenspiegel speichern Funktion:	GF88.79-P-3004R
2.5	Parkstellung Außenspiegel Beifahrer Funktion:	GF88.79-P-2006R	.	.	.

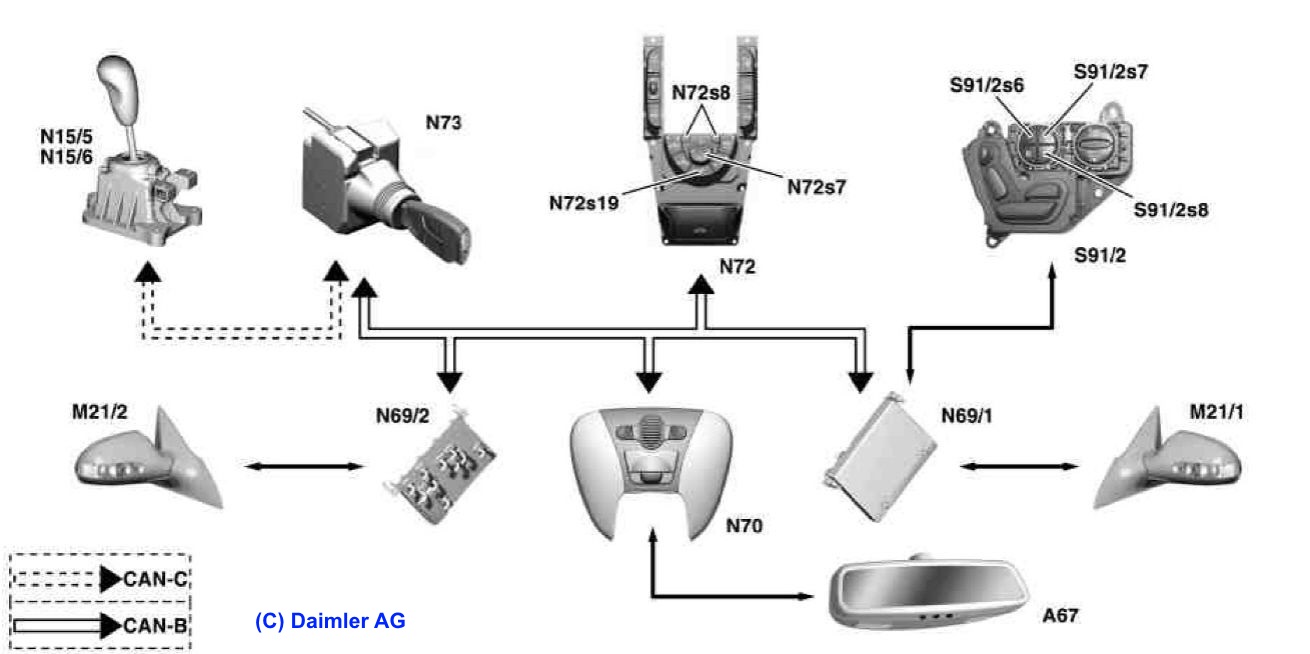

2.1 Elektrisch verstellbarer Außenspiegel: Blockschaltbild: GF88.79-P-0005-02R Außen- und Innenspiegel sind über den CAN-B (Innenraum-CAN) und über den CAN-C (Motor-CAN) mit einigen Steuergeräten vernetzt, so mit den Türsteuergeräten N69, Dachbedieneinhat N70, Unteres Bedienfeld N72, Sitzmemory Fahrersitz S91/2, Zündschloss N73 und Wählhebelmodul N15/5 (bei Getriebe 722.#). Funktionen: GF88.79-P-0005R

2.2 Spiegelglas Verstellung: Funktion: GF88.79-P-2008R Positionsmessung: GF88.79-P-4000R

2.3 Automatische Abblendung: Funktion: GF88.79-P-2010R Voraussetzung: keine Unter- bzw. Überspannung, Zündung ein, Wählhebelstellung nicht R, Fahrzeuginnenbeleuchtung aus. Gleichzeitig mit dem Innenspiegel wird der Außenspiegel abgeblendet. Die Innenspiegeleinheit (A67) wertet die beiden Größen Umgebungslicht und das auf das Spiegelglas auftretende Licht aus. Die Abblendinformation wird an die Dachbedieneinheit N70 gesendet, diese leitet die Information an das linke Türsteuergerät (N69/1), das die Spiegelabblendung (M21/1h1) des Außenspiegels steuert. Diagnose: Die Funktion "automatische Abblendung" läßt sich mit der Diagnose abschalten.

2.4 Außenspiegel beheizen: Funktion: GF88.79-P-2000R Auf der Rückseite des Spiegelglases befindet sich eine Folie mit einem Heizwiderstand. Voraussetzung: keine Unter- bzw. Überspannung, Motor läuft (Kl 61 Ein), Fensterheber nicht betätigt. Unter 5 Grad C. Außentemperatur (gemessen vom Temperaturfühler Außentemperatur B14) wird die Spiegelheizung durch das Türsteuergerät N69. eingeschaltet, über 10 Grad C. ausgeschaltet. Bei unplausiblen Werten der Außentemperatur wird die Spiegelheizung eingeschaltet. Zur Strombegrenzung werden die Spiegelheizungen bei Betätigung eines Fensterhebers abgeschaltet, ebenso wenn die Heckscheibenheizung eingeschaltet ist. Diagnose: Mit der Diagnose wird der Zustand der Spiegelheizung angezeigt. Sind durch Montagearbeiten Steckverbindungen getrennt worden, sind Fehler gespeichert. Die Spiegelheizung kann dann immer eingeschaltet sein (also Fehler löschen), wie auch bei unplausiblen Werten des Außentemperaturwertes auf dem Canbus B.

2.5 Parkstellung Außenspiegel : Beifahrerseite / Funktion: GF88.79-P-2006R

2.6 Außenspiegel abklappen: Funktion: GF88.79-P-2002R Mein SL55AMG 7/2002 hat mit dem Austattungscode 500 die Funktion Außenspiegel li. und re. abklappbar. 2.6.1 Manuelles Ein-, Ausklappen: Voraussetzungen: Keine Über- oder Unterspannung, Kl. 15R oder Kl.15 Ein, Fahrgeschwindigkeit kleiner 100 km/h, keine manuelle Spiegelverstellung aktiv.

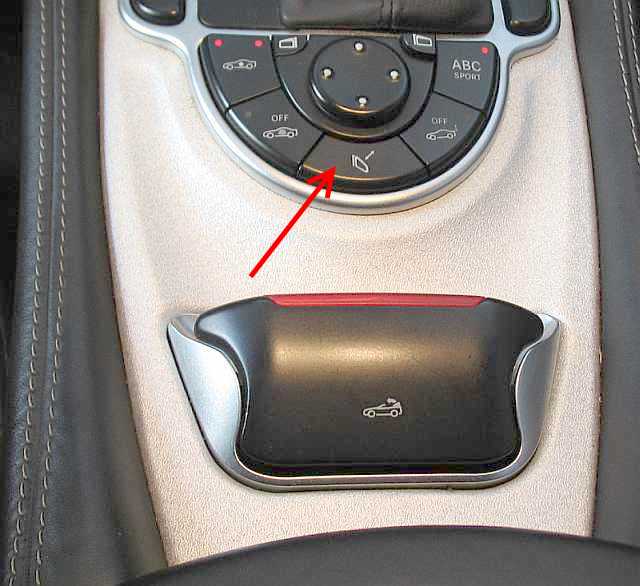

Über den Schalter N72s19 im Steuergerät Unteres-Bedienfeld UBF N72 können die Außenspiegel (M21/1 links und M21/2 rechts) manuell aus- oder eingeklappt werden. Das UBF schickt die CAN-Botschaft an die beiden Türsteuergeräte N61/1 und N69/2, die den Motor Spiegeleinklappung Spiegel M21/1m3 und M21/1m2 ansteuern. Bei Geschwindigkeiten über 100 km/h sendet das Kombiinstrument (A1) eine CAN-Botschaft an das Türsteuergerät links (N69/1) und das Türsteuergerät rechts (N69/2) und sperrt die Spiegeleinklappung.

2.6.2 Automatisches Ein-, Ausklappen: Funktionsvoraussetzungen: Keine Über- oder Unterspannung Kl. 15c Aus (Senderschlüssel abgezogen) Funktion im Kombiinstrument A1 aktiviert Die Außenspiegel werden beim Verriegeln des Fahrzeugs von außen in die Garagenposition eingeklappt. Ausgeklappt werden sie beim nächsten Öffnen der Fahrer-/Beifahrertür (Fahrposition).

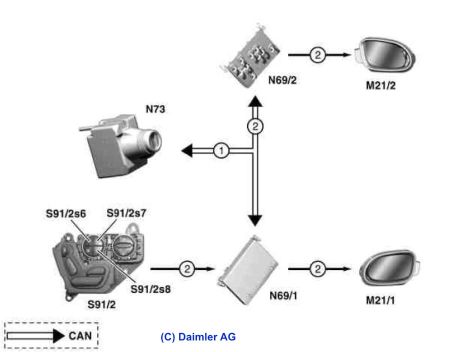

2.7 Außenspiegelposition speichern: Außenspiegelposition abspeichern Funktion: GF88.79-P-2004R Funktionsvoraussetzungen: Keine Über- oder Unterspannung Kl. 15R oder Klemme 15 Ein Positionsmessung gültiger Wert Drei verschiedene Positionen des Außenspiegels können in einem Senderschlüssel gespeichert werden, zusätzlich die Innenspiegel-, Lenkrad- und Sitzposition. Beteiligt sind: Türsteuergerät N69, Schaltergruppe Sitzverstellung (S91), Unteres Bedienfeld (N72) und Zündschloss EZS (N73).

Zur Speicherung den Schalter M (S91/2s9) für mindestens 40 ms drücken, dann einen Speicherplatz-Schalter 1,2 oder 3 innerhalb 3 s ebenfalls etwas länger als 40 ms drücken.

2.8 gespeicherte Außenspiegelposition abrufen: Außenspiegelposition abrufen Funktion: GF88.79-P-2005R Funktionsvoraussetzungen: Keine Über- oder Unterspannung Kl. 15R oder Klemme 15 Ein Positionsmessung gültiger Wert keine manuelle Verstellanforderung

2.9 Parkstellung Außenspiegel speichern: / Funktion: GF88.79-P-3004R

3. Außenspiegel Aus-, Einbauten: 3.1 Zusatzblinkleuchte aus-, einbauen: AR82.25-P-4726R 3.2 Verkleidung Außenspiegel anpassen: AR88.70-P-9100-01Q 3.3 Verkleidung Außenspiegel aus-, einbauen: Typ 230.467 /474 /475 /476 ## bis 064520 ausser CODE (804) Modelljahr 2004: AR88.70-P-9040R Dazu muss die Zusatzblinkleuchte und das Spiegelglas augebaut werden. Dann können die Rasthaken an der Haltelasche ausgeklipst werden.

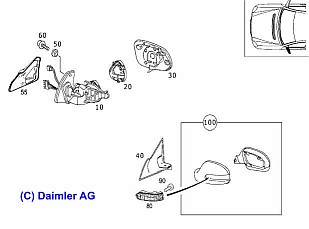

4. Spiegelglas EPC-Net: EPC-Net: 72/331 links bzw. 332 rechts Es gibt über 15 verschiedene Spiegelgläser. Spiegelglas aus-, einbauen: AR88.70-P-9020R

5. Außenspiegelverstellmotor: Anordnung/Aufbau/Funktion: GF88.79-P-4100R Aufgabe: GF88.79-P-4100-03R
