A. Der Anfang: Vom G55AMG zum SL55AMG:

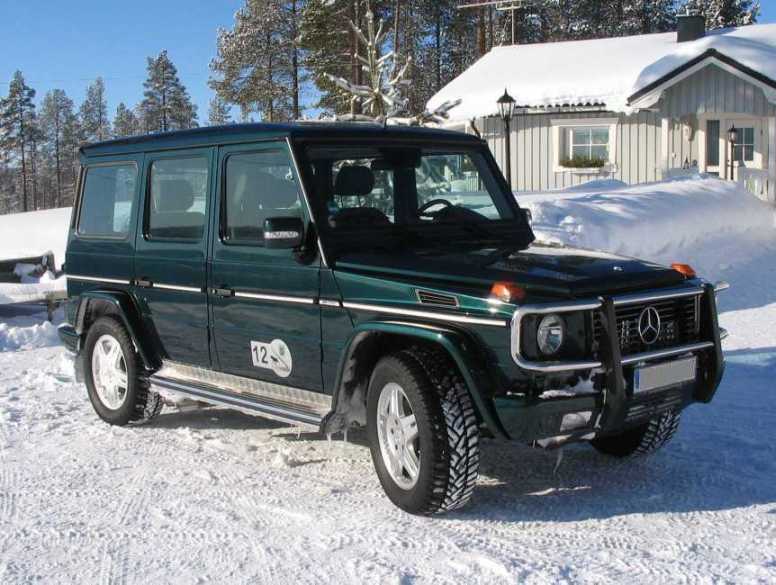

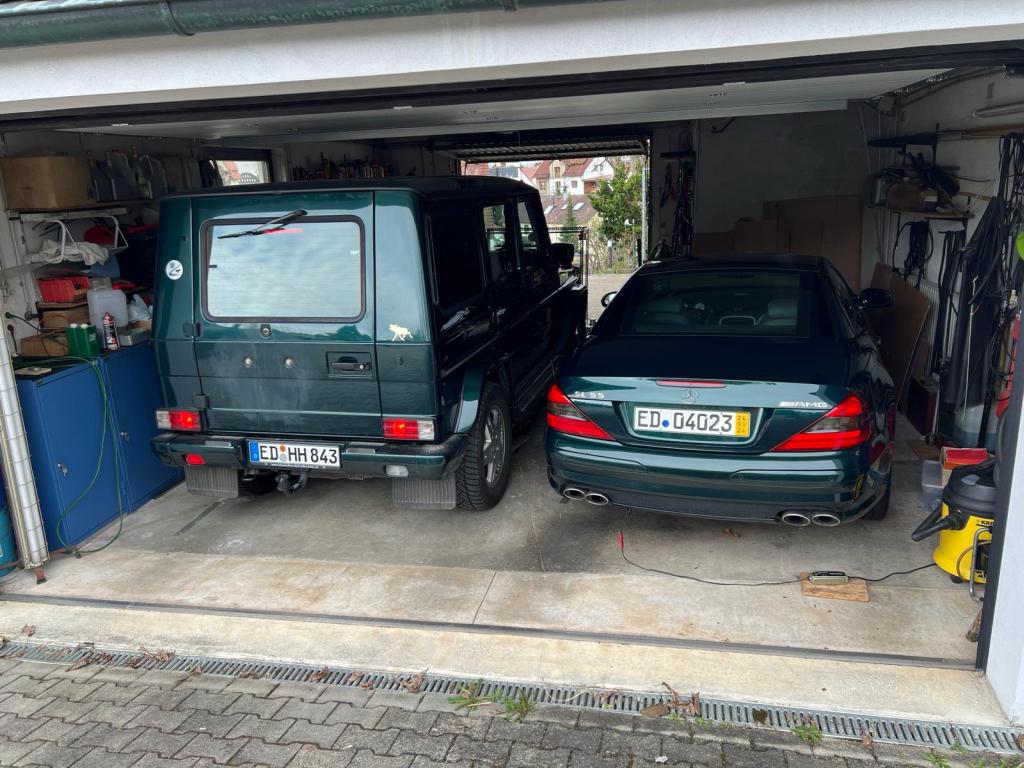

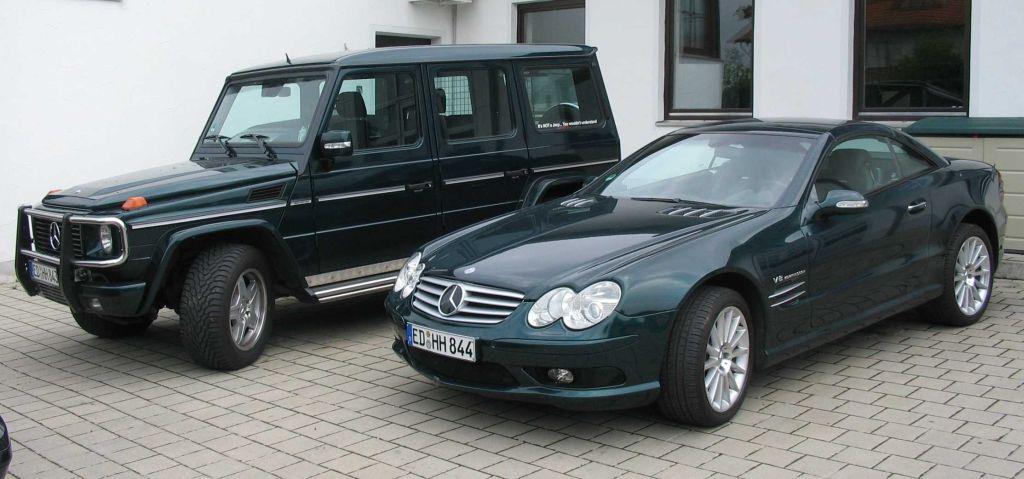

Seit Februar 2006 habe ich einen G55AMG 463.270 (mit Kompressor). Nachdem ich mich in die Technik dieses Geländewagens eingearbeitet hatte,
entstand der Wunsch nach einem Roadster mit gleichem Motor, gleicher Elektronik, Comand 2.0 und gleicher Farbe.
Also kam nur das Baujahr ab Juli 2002 mit Modellpflege 2003 (Code 803) in Frage: SL55AMG Motor M113.992 im Typ 230.474
SL55AMG

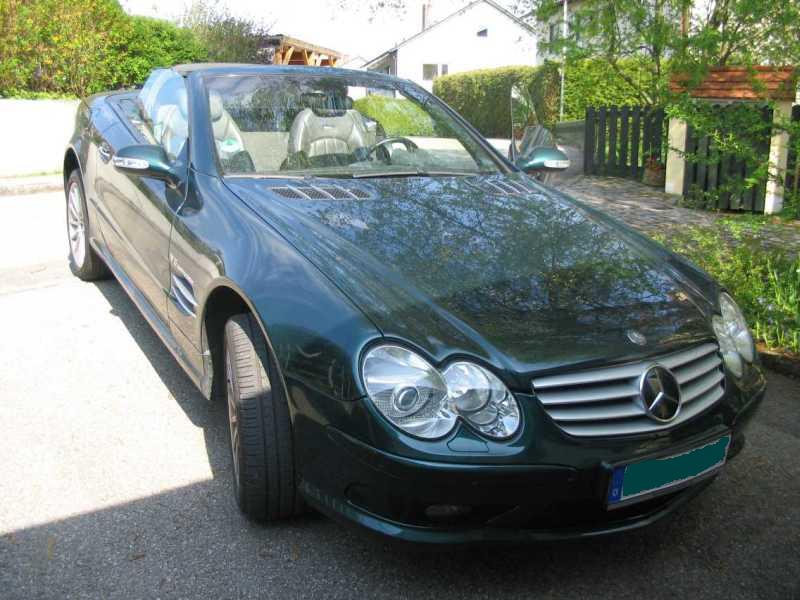

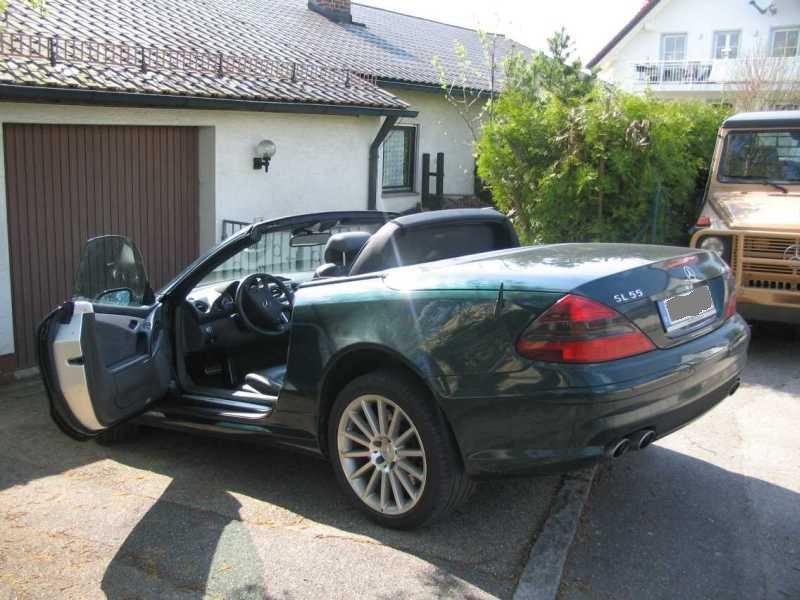

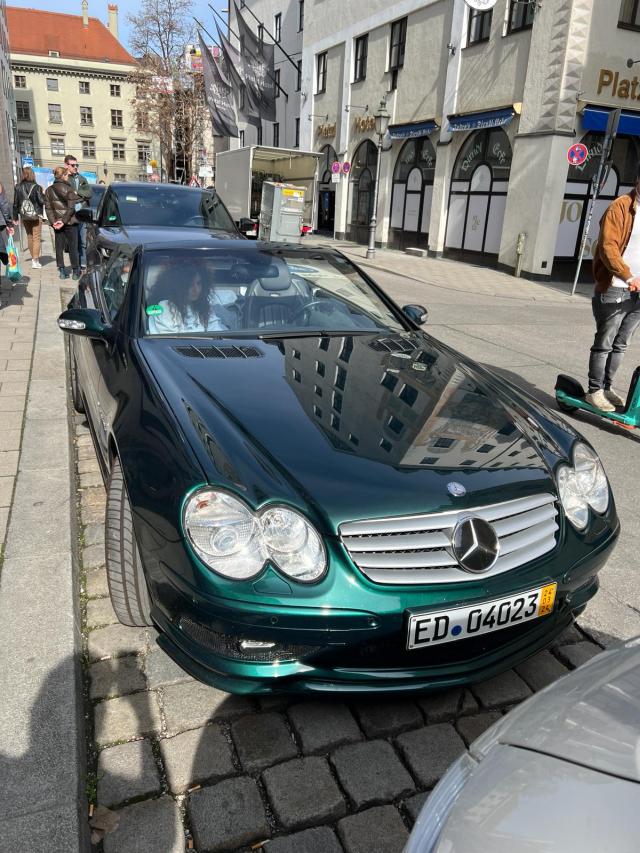

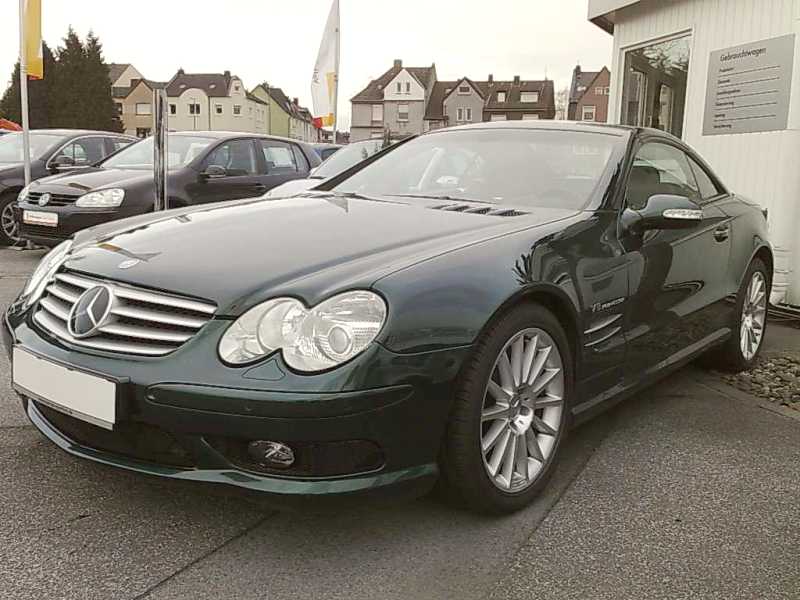

B. Der grüne SL55AMG: top

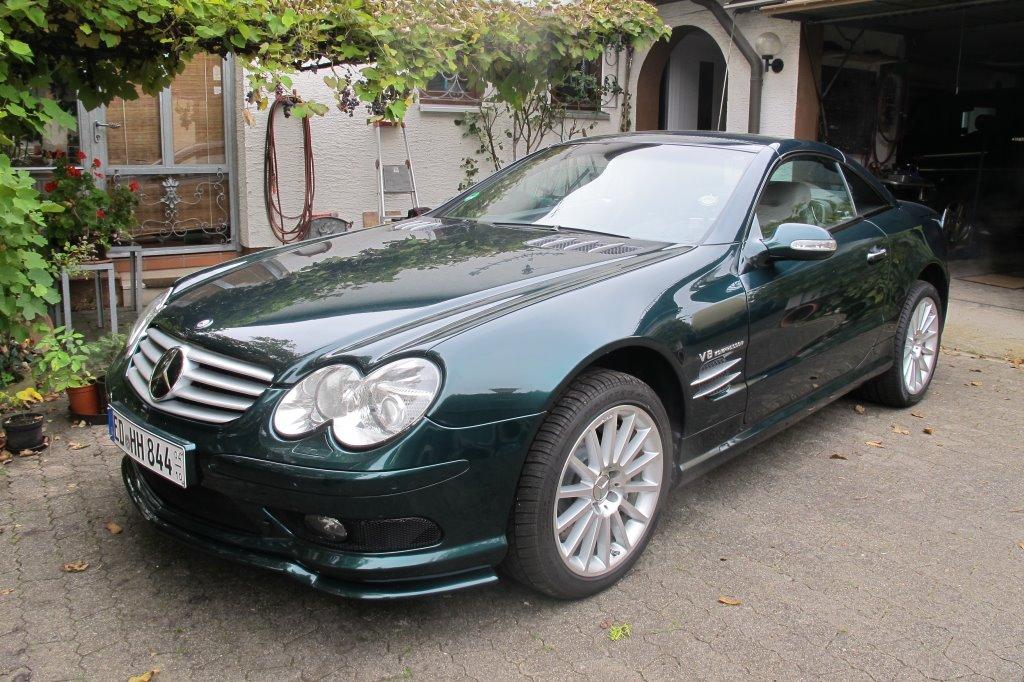

Hier entstand seit 4/2008 eine Dokumentation der Funktionen des SL, Typ 230, wobei ich mich oft auf meinen
SL55AMG 230.474 (7/2002, Modelljahr 2003 Code 803) bezog, den ich am 04.2008 von einem Freund kaufte. Diesen SL55AMG
kaufte mein Freund nach 16 Jahren gut gewartet und einiges erneuert Ende März 2024 wieder zurück.

siehe auch Entstehung, Testphasen und Technik des SL500 und SL55AMG von Christof Vieweg: "Alles über die Mercedes-Benz SL-Klasse,
Technik transparent
", eine Publikation der damaligen DaimlerChryslerAG, Global Service and Parts: ISBN 3-932786-17-3.

Ich bin seit über einem Jahrzehnt Mitglied im SL-R230-Forum.de und habe dort bei meinen Beiträgen den Satz stehen: Der SL hat mehr Elektronik als der Starfighter damals.

Nun schrieb mir am 24.06.2020 ein Forumsmitglied, dass sein Freund, ein Flugzeugmechaniker (wartet weltweit Business Jets) meine Aussage bestätigte. Der SL55AMG sei komplexer als die Jets, die er wartet.

Roadmap: weiter geht es bei sl55amg.htm und dem Stichwortverzeichnis R230, SL55AMG.
siehe auch Wikipedia: Mercedes-Benz R 230

Viele Hinweise bekommt man auch, wenn man Mitglied im AMG-Owners-Club und/oder im SL-R230-Forum/Club ist.

siehe auch SL-R230-Club: Ausfahrt Gotha

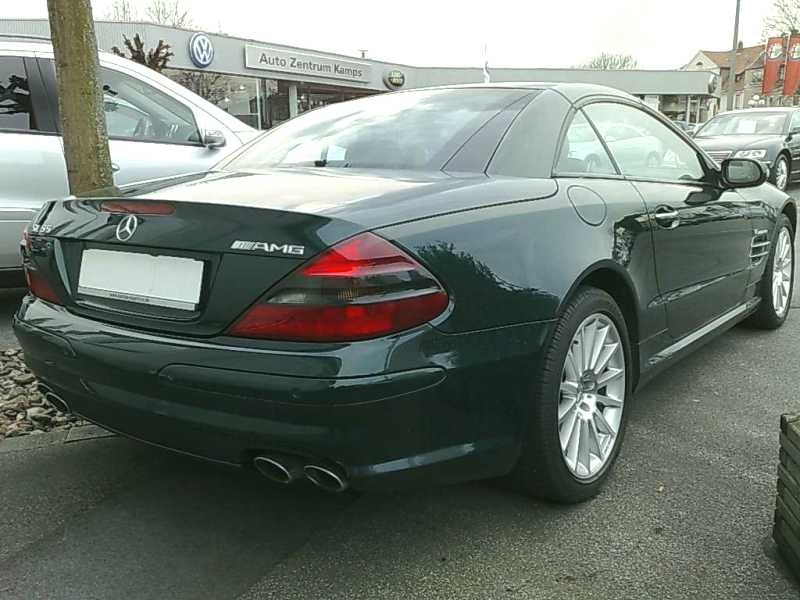

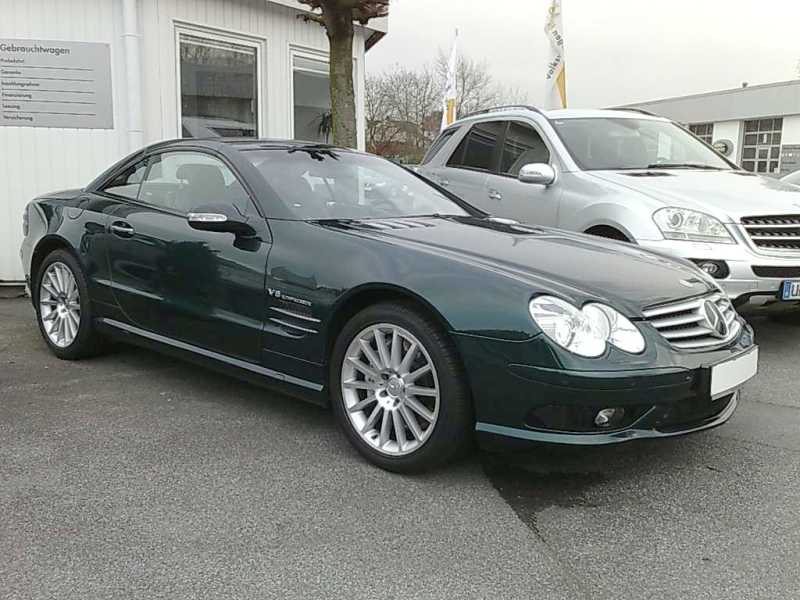

Nach längerer Suche im Internet konnte ich im April 2008 einen solchen SL55AMG, 7/2002, Modellpflege 2003, 57.000 km, in Norddeutschland finden
und kaufen. Der Wagen war im Juli 2002 von der Niederlassung Dortmund nach Luxemburg verkauft worden. 2006 kam der Wagen zurück
und wurde von einem SL55AMG-Fan bis 2008 nur mit roter Nummer im Sommer gefahren. (KBA: 2.1: 0710 2.2: 000, da Reimport aus Luxemburg, entspricht 571)

Der Verkäufer Ramazan lud mich am Abholtag zu sich zum Mittagessen zuhause ein, ich lernte seine Frau Serap kennen. Er wurde mein Freund und er war dann auch 2009 mit mir in Arjeplog.

siehe auch Outing Nr. 222 (nur mit Zugangsdaten).
SL55AMG Sl55AMG Sl55AMG Sl55AMG

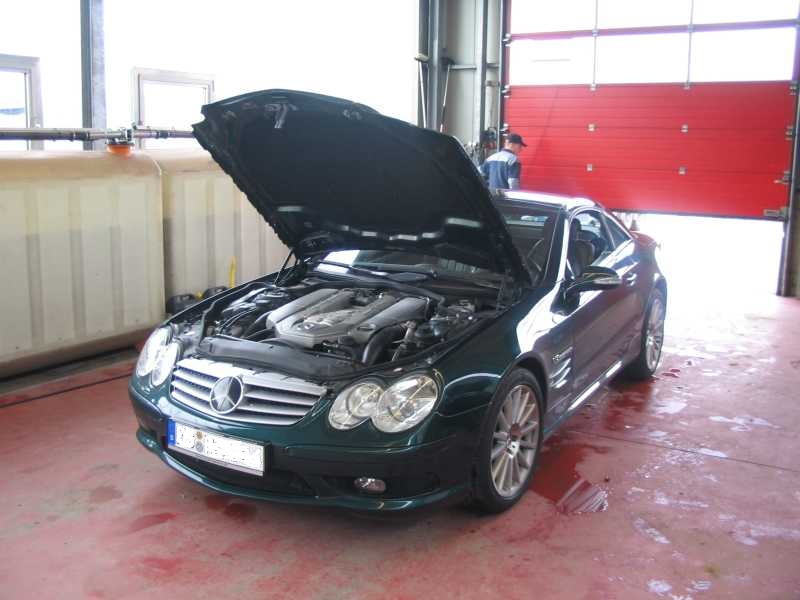

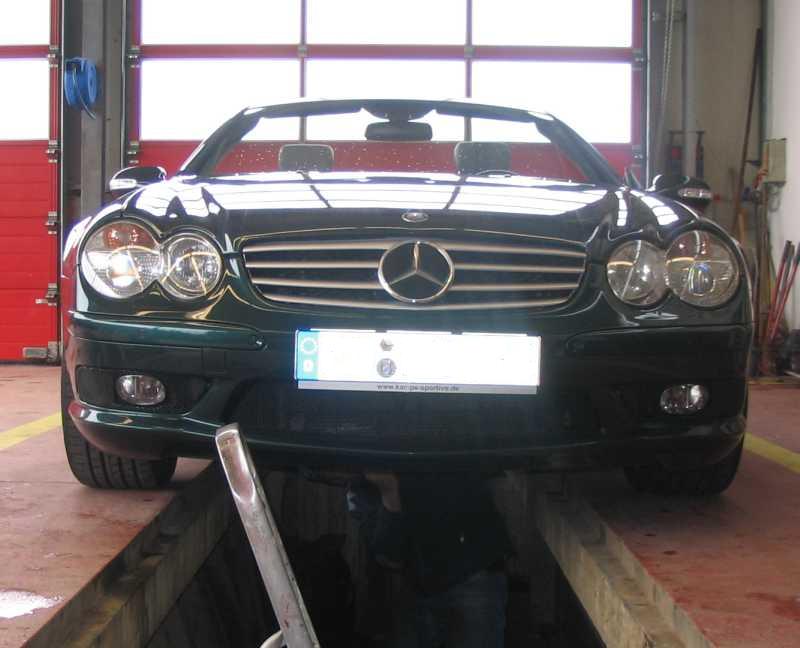

Ein glücklicher Zufall, bei der Abholung konnte unterwegs gleich eine Getriebespülung nach der Methode
Tim Eckart bei einem AMG-Owners-Club-Treffen durchgeführt werden.
SL55AMG SL55AMG Sl55AMG

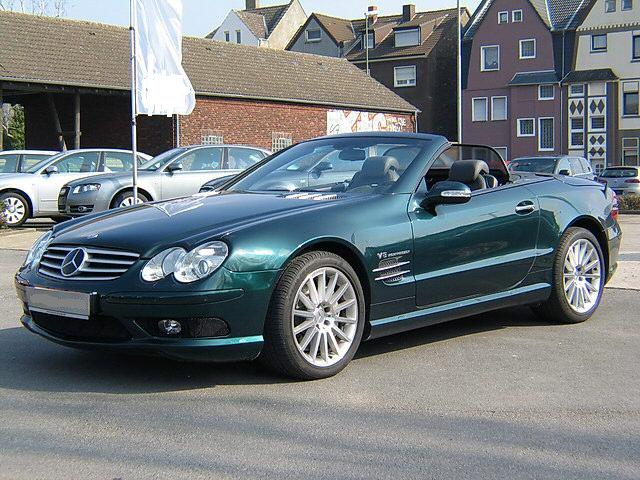

Der SL55AMG besaß daher noch die luxemburgische Zulassung, als ich ihn kaufte.
Umschreibung der Papiere, TÜV und Zulassung waren ohne Probleme möglich.
Sl55AMG Sl55AMG

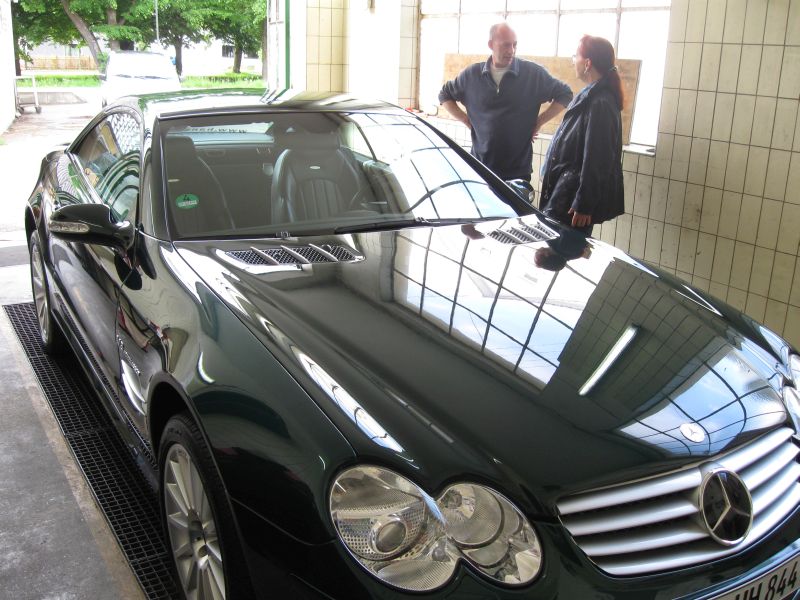

B1 Lack-Aufbereitung:

Dazu gibt es eine Dokumentation.
Sl55AMG
C. Grundlagen: top

Die Beschreibungen sind oft auch für die anderen SL-Baumuster geeignet. Grundlegende Einführungen (in Englisch) zum R230 fand man bei
Mercedestechstore (MBUSA) in der Rubrik "training print files" als pdf-Files.

Leider gibt es diese Webseite mercedestechstore nicht mehr. Es gibt aber das weltweite Archiv http://archive.org/web/web.php , dort den Link "www.mercedestechstore.com" eingeben.
In der Balkenübersicht z.B. bei 2014 den Snapshot vom 27. Februar 2014 anklicken, dort access our Printing Files,
alles da über den R230 (Files for 318 R230 training und andere).

Damit findet man viele vom Netz genommene Webseiten, deren URLs man kennt.

O.Lehmann berichtete auf seiner Webseite www.w463.de/ über den SL55AMG und vergleicht ihn mit dem SLR (Bericht als Pdf).
Seinen SL55AMG hatte er bei der Fa. BHP-Motorsport : http://www.bhp-motorsport.de/ tunen lassen.

Bedienungsanleitung interaktiv: neue Mercedes Modelle::

Es gibt ein schönes Buch über die Entstehung, Testphasen und Technik des SL500 und SL55AMG von Christof Vieweg:
"Alles über die Mercedes-Benz SL-Klasse, Technik transparent", eine Publikation der damaligen DaimlerChryslerAG, Global Service and Parts: ISBN 3-932786-17-3.

Film über den 300SL-Flügeltürer:

Bei Youtube gibt es einen schönen Film über den 300SL Flügeltürer: oder als Mp4-Film .

Hinweis von Alexander (Alwe sl-r230-forum.de)
D. Bauzustand - Übersicht:

siehe auch Wikipedia: Mercedes-Benz R 230, dort "technische Daten".
Fahrgestell-Nr.: Unterschied FIN und VIN:

Ein SL500 230.471 von 2007 mit dem Motor M273.965 aus den USA hat die VIN: WDBSK711F67F######.
Das EPC-Net schlüsselt bei der Eingabe in die FIN um: WDB2304711F######.

Einzelheiten zu FIN und VIN: siehe Wikipedia. Die europäische FIN gibt es seit 1981 und die amerikanische VIN seit 2003.

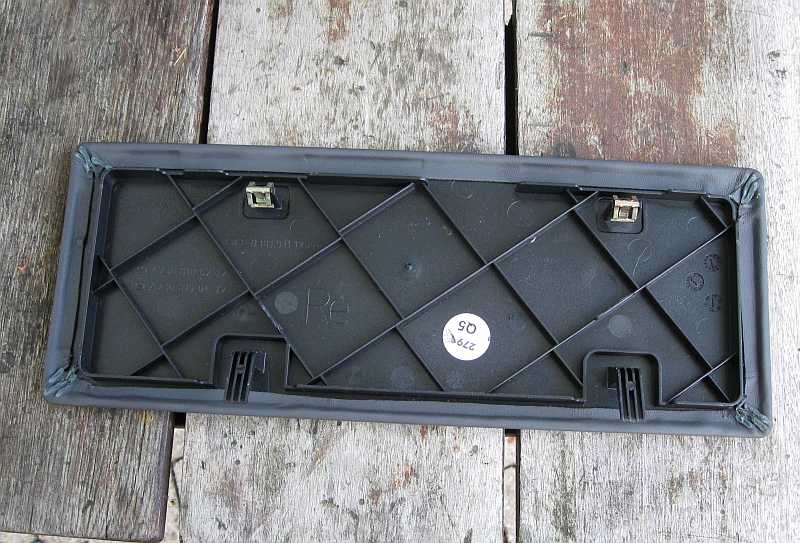

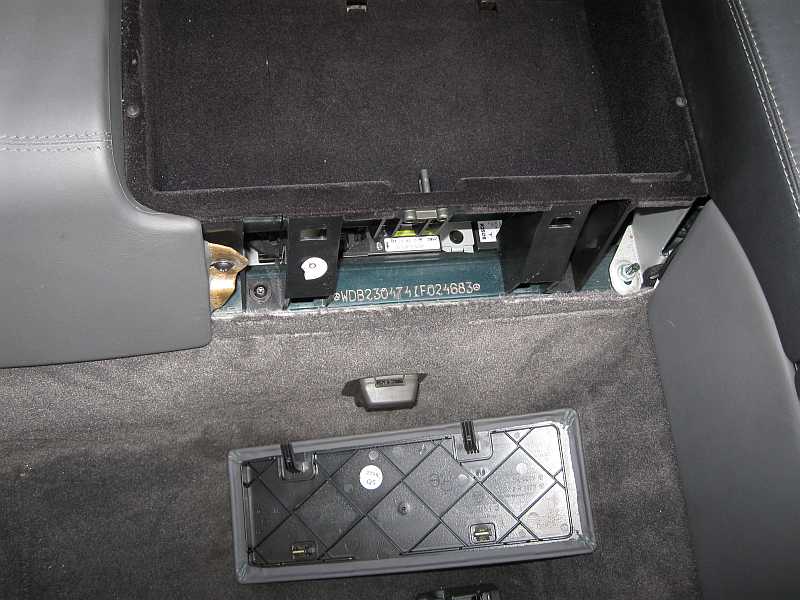

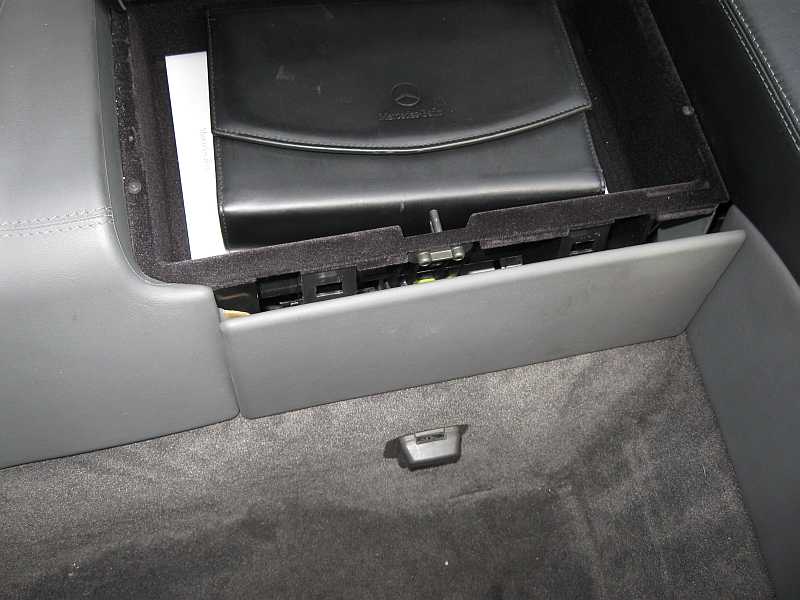

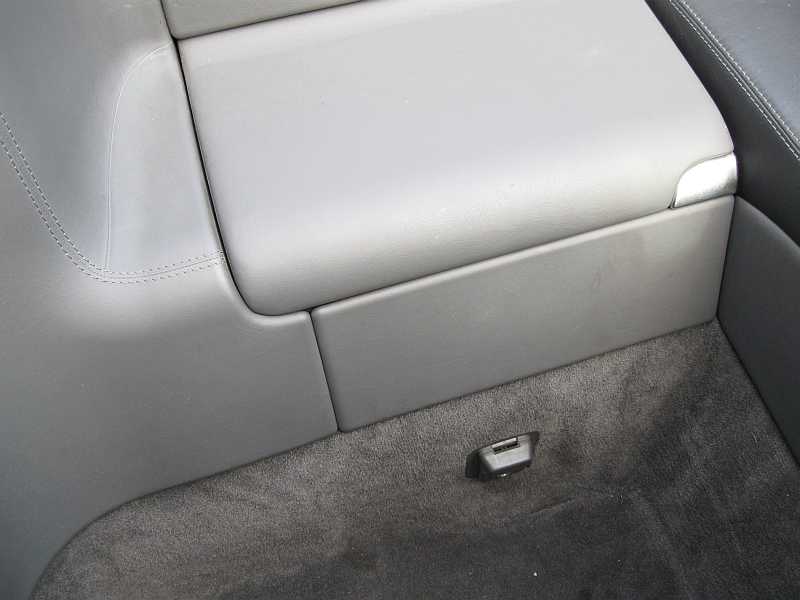

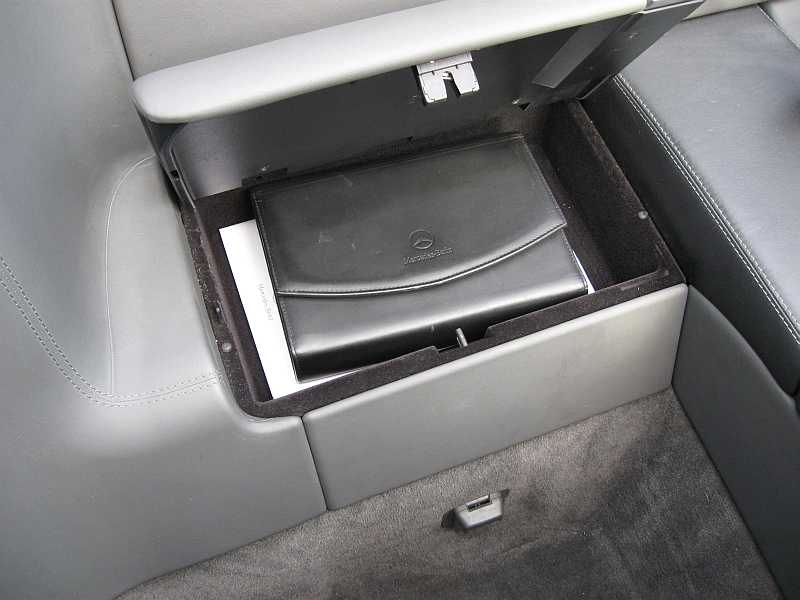

Die Fahrgestellnummer ist am Querrahmen hinter dem Beifahrersitz eingefräst. Den Sitz nach vorne fahren, den Deckel Ablagefach
aufklappen und die senkrechte, vordere Verkleidung oben abziehen und herausnehmen.
Deckel: alte Nummer: A2308100272 bzw. A2308100472
Übersichten:

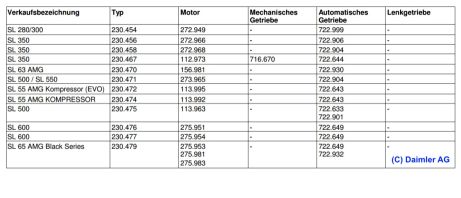

Typenübersicht R230: GF00.10-P-0025-01U

Aggregateübersicht R230: GF00.10-P-0025-02U

Grob-Übersicht Typ R230: GF00.10-P-0801U
Sl55AMG
Motor Übersicht: SL55AMG 230.474: GF00.10-P-070001RAA

Aut. Getriebe Übersicht SL55AMG 230.474: GF27.10-P-070001RAA

Neuerungen/Änderungen R230 ab 2005:

Typenübersicht 231: GF00.10-P-002501AO

Aggregateübersicht Typ 231: GF00.10-P-002502AO

Datenkarte SL55AMG 7/2002: siehe hier
Lederfarbe laut Datenkarte: 581A Leder Exclusiv schwarz/anthrazit: das Sitzleder ist aber hellgrau.

Hinweis von shortylang (Markus, sl-r230-forum.de):

:... 581 ist Leder exclusiv, die 2xx Nummern sind Leder "normal".....bei Leder exclusiv (beginnt immer mit 5xx) hast Du einen
erweiterten Lederumfang, wie z.B. Armaturenbrett, Sonnenblenden etc. Es gibt dann keinen Kunststoff mehr im Innenraum,
nur Leder oder Alcantara (A-Säule, Himmel etc.)

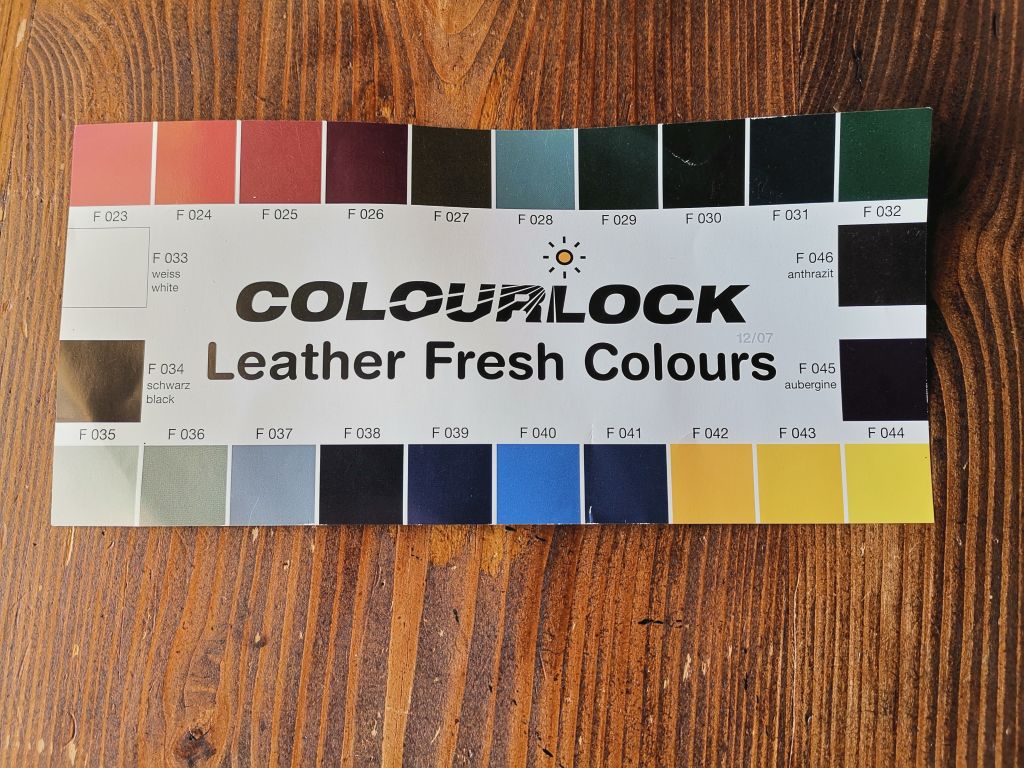

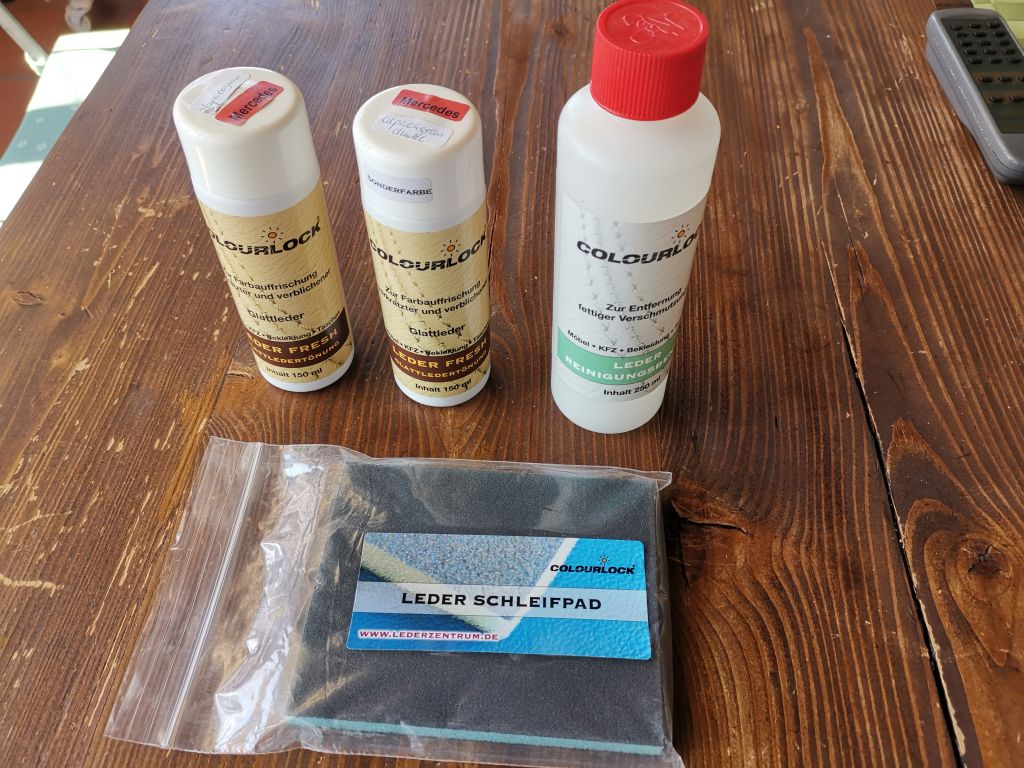

Ich habe mir vom Lederzentrum Rosdorf die Farbe alpacagrau (rechts) mischen lassen, die Farbe alpacadunkelgrau (links) passte ebenso nicht wie Farben der Tabelle.
Sl55AMG
< a name = "masse">
Gewichte/Massen:

Laut Fahrzeugschein:

Feld G: Masse des des in Betrieb befindlichen Fahrzeugs in kg (Leergewicht): 01955 kg)

Feld F1: Technisch zulässige Gesamtmasse in kg: 2200 kg

Feld 7.1: Technisch zulässige maximale Achslast/Masse je Achsgruppe in kg:

Achse 1: 01080 kg, Achse 2: 01160 kg
D1. Wartung: top

Übersicht Typ 230: AP00.20-P-000D

siehe Assyst A/B R230

D2. Stilllegung/Saisonkennzeichen: AP00.70-P-1000ZZ

Reifen auf 4 bar aufpumpen, Tank sollte voll sein, Motor 2-3 Minuten warm laufen lassen, Bremsen trocken bremsen, keine Feststellbremse betätigen.
Batterien (Typ 230: Starter- und Verbraucherbatterie (Bordnetzbatterie) alle 2 Wochen nachladen (am besten Ctek-Gerät verwenden),
siehe auch AR54.10-P-0006EA.
Standheizung im SL55AMG:

Mit Code 228 konnte man den SL55AMG Typ 230 auch mit Standheizung kaufen, siehe Inhaltsverzeichnis Funktion Standheizung: GF83.70-P-0996R.
und und Übersicht Systembauteile GF83.70-P-9990R

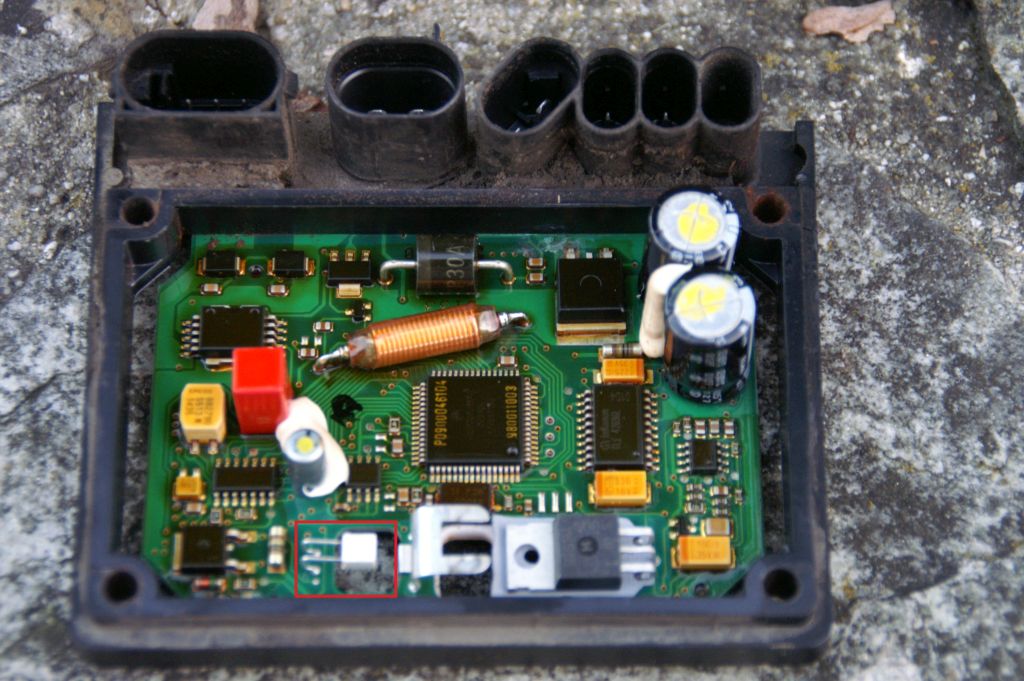

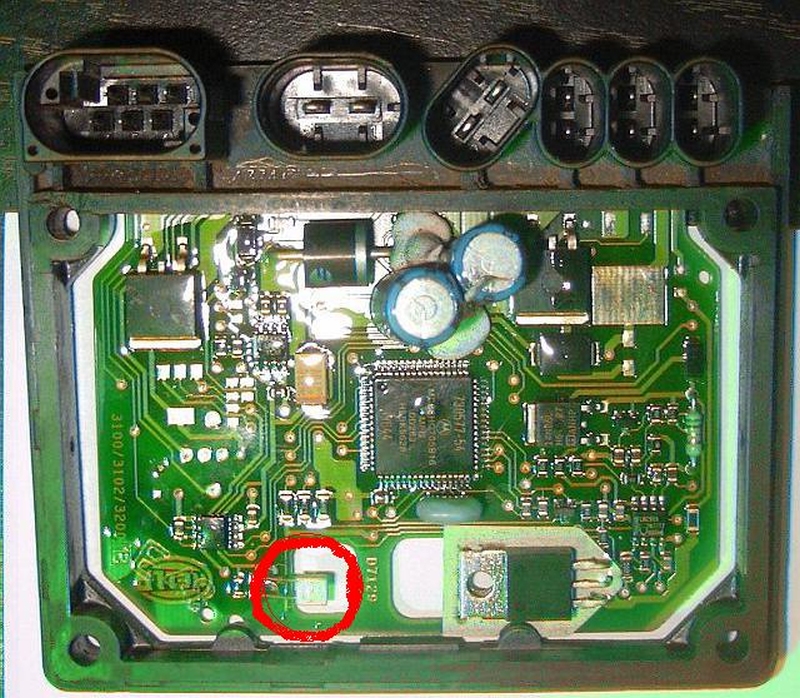

Trippy (Tristan) beschrieb am 23.Juli 2016 im SL-R230-Forum die Reparatur der Standheizung.

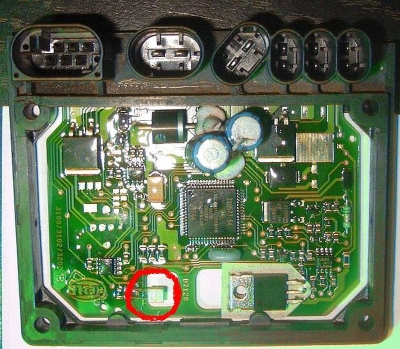

Problem: Standheizung sprang nicht mehr an, jedoch die Lüftung schon: mit Stardiagnose auslesen : Temperatur 103 Grad - somit kein Grund,
dass die Standheizung anspringt, da genug Wärme. Resultat: Der NTC-Widerstand war defekt.

Zitat: Bürklin Elektronik Heißleiter, B57881S.., 12 kO, 3760 K
Toleranz: 1 %, Leistung: 0,1 W, Bauform: Tropfen, Wärmeleitwert (Luft): 0,004 W/K, Kapazität/Längeneinheit: 25 °C
Bestell-Nr. 80 E 6828, Hersteller-Nr. B57881S0123F000, B57881S123F, S881/12K/F 1 %

Umgelötet und es geht wieder allles. Leichte Korrosionsstellen mit Isopropanol Alkohol reinigen - und dann wieder mit Lack versiegeln.
Bei den Heizungen reißen gerne die Schrauben des Deckels ab. Alu warm machen mit einer Lötlampe, dann gehen die Schrauben raus.
Wichtig ist auch die ganzen Dichtungen gut zu reinigen und dann mit Fett nochmals zu dichten. LG Tristian

Bild: siehe auch http://obrazki.elektroda.pl/3940106200_1313792561.jpg
SL55AMG SL55AMG
Mit dem SL auf der Nordschleife: top
Der Virus Nordschleife: (und das Seniorenteam):
Es geht los:
Renntaxifahrt mit Bernd Schneider (VLN):
Geschichte des Nürburgrings:
Der Nürburg-Ring:
Die Boxengasse: Samstag, 19.07.2008:
Porschebremsen:
Mit dem Porsche eine Runde:
DVD und Bilder: Linksammlung:
Internetadressen - Linksammlung:
E. Technische Details SL55AMG 230.474: top

Übersicht WIS-Dokumente SL55AMG / G55AMG(K):

Mercedes Diagnose SL55AMG 230.474:
F. Alphabetische Liste der originalen Arbeitsanleitungen von Mitgliedern des SL-R230-Forums/Club (nur für Mitglieder): top

Federbein-Gelenk auspressen:

Gurtschloss hinten
Handschuhfach Teil 1 von Harald L. (halg60)
Handschuhfach Teil 2 von Harald L. (halg60)
Handschuhkasten notentriegeln bzw. ausbauen

Heckschloss prüfen/austauschen
Seitenklappen Dach

Seitenscheiben vorne justieren
Seitenscheiben hinten justieren
